Retrouvez gratuitement la notice de l'appareil C63D36 Crimson au format PDF.
| Caractéristiques techniques | Support écran plat compatible avec les écrans de 32 à 70 pouces, capacité de charge jusqu'à 50 kg, inclinaison réglable de 15°, rotation à 180°. |
|---|---|
| Utilisation | Conçu pour être monté sur mur, idéal pour les salons, bureaux ou espaces de travail, permet un gain de place et une meilleure ergonomie. |
| Maintenance et réparation | Vérifier régulièrement les fixations, nettoyer avec un chiffon doux, éviter les produits abrasifs. |
| Sécurité | Installer sur un mur solide, utiliser les vis et chevilles fournies, respecter la capacité de charge maximale. |
| Informations générales | Garantie de 2 ans, instructions de montage incluses, compatible avec les normes VESA. |
FOIRE AUX QUESTIONS - C63D36 Crimson
Questions des utilisateurs sur C63D36 Crimson
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support écran plat au format PDF gratuitement ! Retrouvez votre notice C63D36 - Crimson et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C63D36 de la marque Crimson.

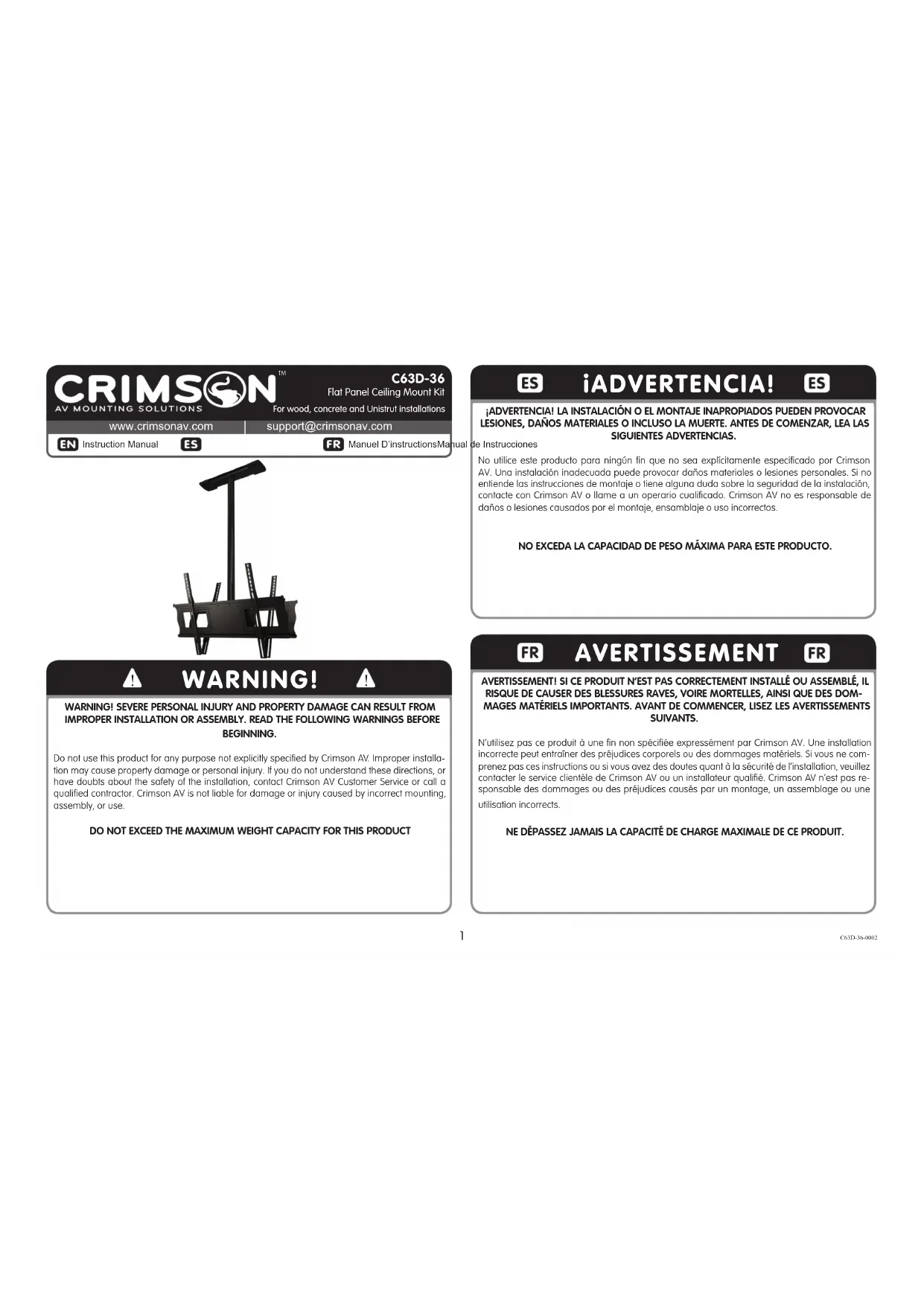

MODE D'EMPLOI C63D36 Crimson
Poids maximal de I'ecran
/136kg

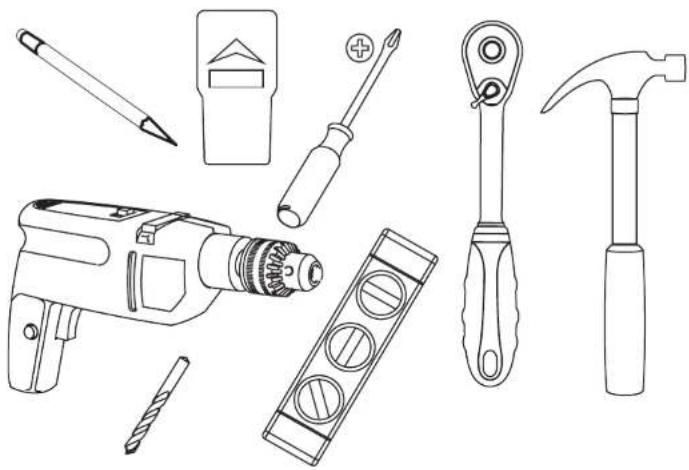

TOOLS REQUIRED
Herramentas necessities
Outilis nécessaires
Peu de bois de 4 mm - 5/32". peu maconnerie 8m - 5/16". 3/8" Clé à douille. Marteau si nécessaire.

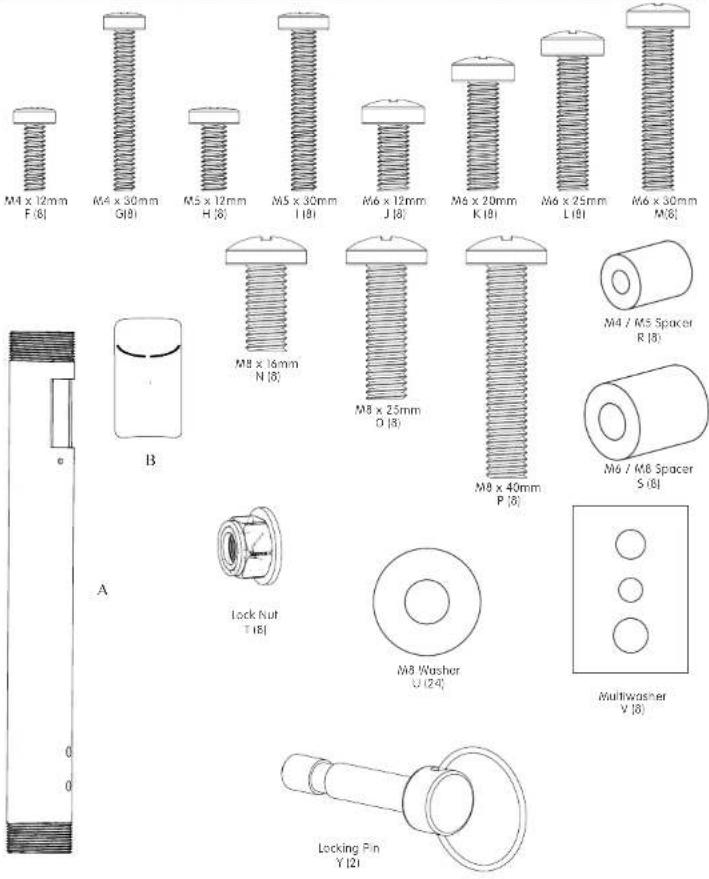

PACKAGE CONTENTS
Contenido del paquele Conlenu (Fitt emballage
EN
PACKAGE CONTENTS
ES
Veiller à ce que les trouss sont au centre des solves de bois.

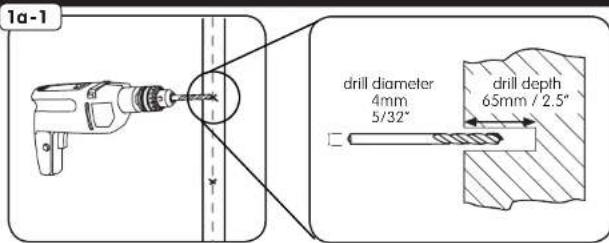

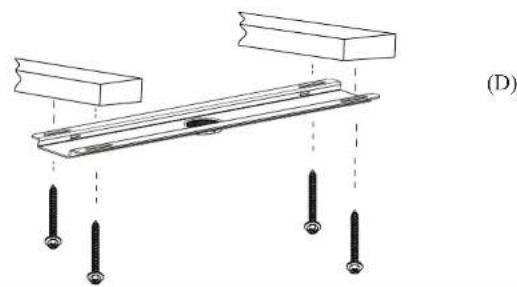

WOOD JOIST INSTALLATION1a-1
EN
Utilisez un 4mm - 5 / 32° bits du bois pour faire un 65mm / 2.5° trou profond sur les marques
1a-2
C63D-36-0002

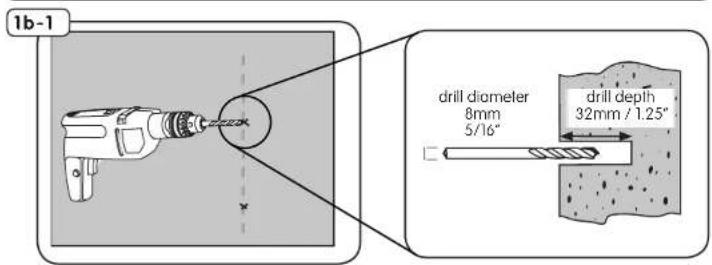

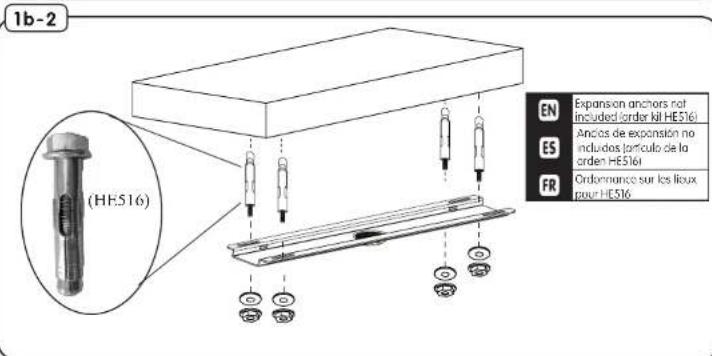

1b-1 STRUCTURAL CONCRETE INSTALLATION
EN Use a 8mm - 5/16" masonry bit to make a 32mm / 1.25" deep hole on marks.
Es Uso un 8mm - 5/16" broca de hormigon para hacer un 32mm / 1.25" hoyo profundo en materia de margas.
FR Utilisez un 8mm-5/16" bits de maconnerie pour faire un 32mm/1.25" trou profond sur les marques.
WARNING!
I'llollez seulement sur les surfaces de structure, faite de béton avec une densité d'au moins 2000psi.

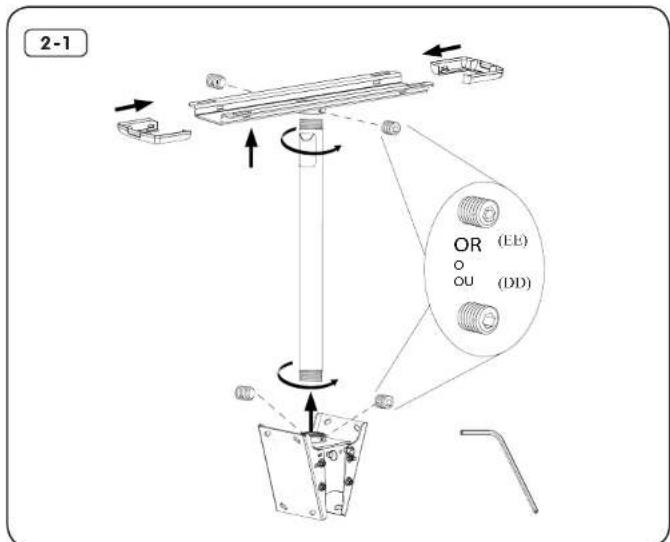

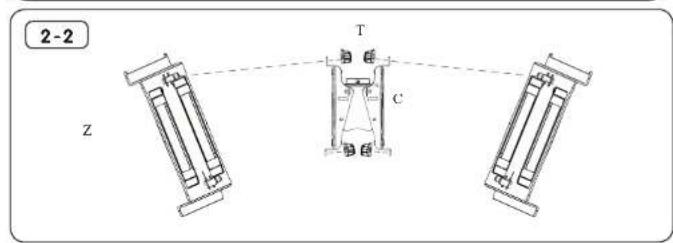

| 2 ASSEMBLE CEILING BOX |
| EN Thread column into ceiling adapter. Thread ceiling box onto column. Secure with screws. Attach mount plate to ceiling box. |
| ES Insertar columna en el adaptor de techo. Asegure la caja en la columna del techo. Fije con tornillos. Fije la placía de montaje a la caja de techo. |
| FR Enfilier de colonne dans l'adaptateur de plafond. Fixer la boîte de plafond sur la colonne. Fixez avec des vis. Fixez la plaque de montage au boîter de plafond. |

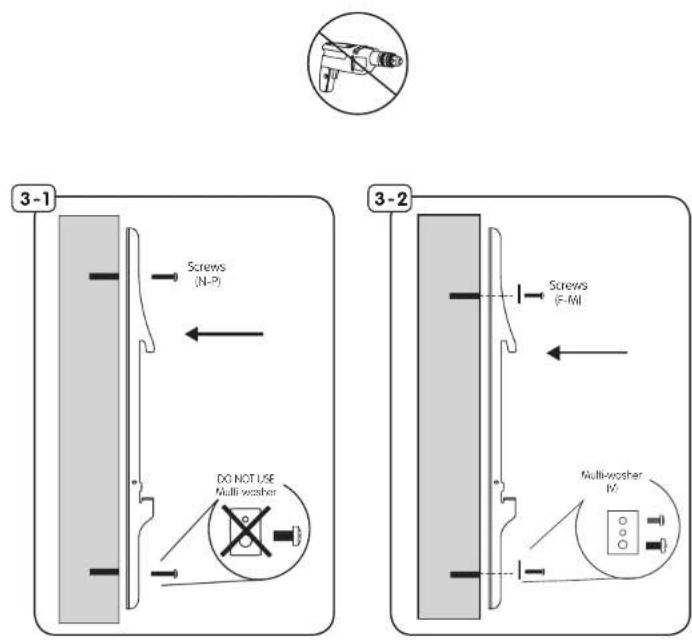

| 3 | ATTACH MOUNT BRACKETS |
| EN | Align mount bracket (E) to holes on back of TV. Fasten using supplied hardware with a screwdriver. Hand tools only. |
| ES | Allinee el soporte de montaje (E) a los agujeros en la parte posterior de la television. Sujete con partes que vienen con un destornillador. Herramentas de mano solamente. |
| FR | Aligner le support de montage (E) dans les trous à l'arrière du téléviseur. Fixer à l'aide de matière fourni avec un tournevis. Outils à main seulement.. |
ATTACH MOUNT BRACKETS3-2
EN If screws (F-M) are needed use multi-washer (V).
ES Si los tornillos (F-M) se necesitan, a continuacion, aplicar multiples arandela (V).
FR Si les vis IF-MI sont nécessaires, puis utilisez multi-pondelle (V).

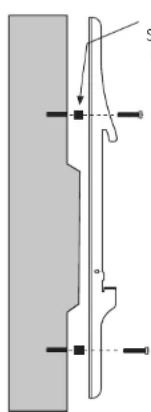

ATTACH MOUNT BRACKETS3-3
EN Use spacers (R / S) between TV and mount if needed.
Eulice espaciadores IR / S) entre la television y montar si es necessario.
Utiliser des entreprises IR / SI entre le téléviseur et le support métallique si nécessaire.
3-3
3-4
ATTACH MOUNT BRACKETS3-4
EN If screws bottom out use washers (not included) to eliminate slack.
ES Si los tornillos toco fondo a continuacion,utilizar arandelas Ino incluidos) para eliminar la holgura.
FR Si les vis touche le fond, puis utiliser des rondelles (non inclus) afin d'éliminer mou.
4

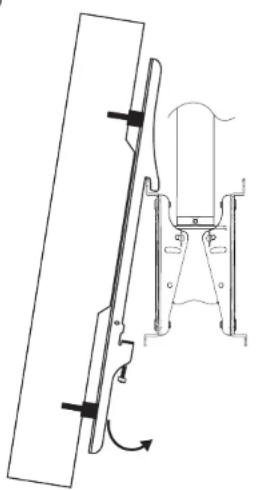

HANG TV
EN
Accrocher le haut du support sur le support, puis plus bas et l'inclinaison vers la boite de plafond...
SECURE BRACKET TO CEILING BOX
EN Using a screwdriver tighten securing screws to lock monitor in place.
ES Con un destornillador para aprear el tornillos de seguidad para bloquear el monitor en su lugar.
En utilisant un tournevis serrer les vis de fixation pour verrouiller suivre en place.
WARRANTY
Nos you felicitons pour l'achat de ce produit Rimson! Vou venez d'acquerir un produit realized a partir de materiaux durables et d'une conception ingénieuse jusqu'à dans les moindres détails.rimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les defaute de materiaux et de fabrication.
Crimson AV LLC rejette toute responsabilité relativement à chaque problème pouvant être associée à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicée, notamment toute garantie de commercialisation ou de convenance à un usage quelsconque. Crimson AV LLC réfute toute responsabilité pour des dommages resultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour chaque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.
Les specifications sont sujettes à changement sans préavis.
WARRANTY CONTINUED
EN
NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPURNS ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
