CP220 - Client léger ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Client léger (moniteur intégré)
Marque	ASUS
Modèle	CP220
Taille de l'écran	21,5 pouces (54,61 cm)
Résolution maximale	1920 x 1080 pixels
Luminosité	250 cd/m²
Rapport de contraste	1000:1
Angle de vue	160° vertical, 170° horizontal
Couleurs affichables	16,7 millions
Temps de réponse	5 ms
Entrées vidéo	VGA (D-Sub), DVI
Connectivité réseau	RJ45 Ethernet
Ports USB	2 ports USB
Audio	Haut-parleurs intégrés, entrée microphone, entrée audio, sortie casque
Consommation électrique (allumé)	Moins de 50 W
Consommation en veille	Moins de 6 W
Consommation en veille (arrêt)	Moins de 0,5 W
Alimentation	Adaptateur externe 100-240 V CA, modèle EXA1203YH
Inclinaison	-5° à +23°
Montage mural VESA	100 x 100 mm
Dimensions (avec socle)	523,2 x 497,0 x 224,8 mm
Poids net	5,3 kg
Processeur	SCALER TERA2321
Mémoire vive (RAM)	2 x 2 Gb
Stockage (ROM)	256 Mo (Flash)
Solution client	VMware
Entretien	Nettoyer avec un chiffon doux non abrasif ; éviter alcool et acétone
Sécurité	Ne pas ouvrir le boîtier, utiliser uniquement l'adaptateur fourni, débrancher pendant les orages

FOIRE AUX QUESTIONS - CP220 ASUS

Que faire si le moniteur ne s’allume pas ?

Vérifiez que le cordon d’alimentation est correctement branché sur le moniteur et sur la prise de courant. Appuyez sur le bouton d’alimentation pour vous assurer que le moniteur est en mode ALLUMÉ.

Pourquoi le voyant DEL d’alimentation est orange et l’écran reste noir ?

Cela signifie que le moniteur est en veille ou en mode économie d’énergie. Vérifiez que le câble de signal (VGA/DVI) est bien connecté au PC et que celui-ci est allumé. Testez avec un autre ordinateur si possible.

Comment régler la luminosité et le contraste ?

Appuyez sur la touche Menu pour ouvrir l’OSD. Utilisez les touches ▲/▼ pour naviguer vers l’option Couleur, puis ajustez Luminosité et Contraste avec les touches fléchées.

L’image n’est pas centrée ou est mal dimensionnée, que faire ?

Appuyez et maintenez enfoncée la touche Ajustement auto (▲/▼) pendant 2 secondes pour effectuer un réglage automatique. Si le problème persiste, ajustez les paramètres Position-H et Position-V dans le menu OSD (entrée VGA uniquement).

Les couleurs semblent anormales, comment les corriger ?

Vérifiez que les broches du câble de signal ne sont pas tordues. Effectuez une Réinitialisation via le menu OSD. Ajustez les niveaux de Rouge, Vert, Bleu ou choisissez une Température de couleur prédéfinie (D50, D65, 9300K).

Comment connecter un casque ou des enceintes ?

Branchez votre casque sur la prise Sortie écouteurs à l’arrière du moniteur. Pour des enceintes externes, utilisez la prise Entrée audio si elles nécessitent une source, ou branchez-les directement sur la sortie casque si elles sont amplifiées.

Le son est très faible ou absent, que vérifier ?

Assurez-vous que le câble audio est bien branché entre le moniteur et votre PC. Vérifiez le volume dans le menu OSD (Son) et dans les paramètres audio de votre système. Confirmez que le pilote de la carte son est installé et activé.

Peut-on utiliser ce moniteur en montage mural ?

Oui, il est compatible avec le standard VESA 100 x 100 mm. Retirez le socle en dévissant les quatre vis, puis fixez un support mural adapté (poids minimum supporté : 14 kg). Utilisez des vis M4 x 10 mm.

Comment nettoyer l’écran sans l’endommager ?

Éteignez et débranchez le moniteur. Utilisez un chiffon doux et non abrasif légèrement humidifié avec une solution détergente douce. Évitez l’alcool, l’acétone et les nettoyants en spray directs. Pour les taches tenaces, humidifiez un peu plus le chiffon.

Que faire si l’écran clignote ou scintille ?

Un scintillement passager peut survenir lors de la première utilisation en raison de la technologie fluorescente. Éteignez puis rallumez le moniteur. Si le problème persiste, vérifiez le câble VGA (serrer les vis) ou essayez un autre câble. Contactez votre revendeur si le défaut reste.

MODE D'EMPLOI CP220 ASUS

Affichage zéro client

Guide de l'utilisateur

Table des matières

Avertissements iv

Informations de sécurité v

Entretien et nettoyage vi

1.1 Bienvenue 1-1 1.2 Contenu de la boîte 1-1 1.3 Attacher le socle sur le moniteur 1-2 1.4 Introduction aux fonctions 1-3

1.4.1 Face avant du moniteur 1-3 1.4.2 Face arrière du moniteur 1-4 1.4.3 Démarrer avec le système du client 1-5 1.4.4 Comportement indicateur du client 1-6

2.1 Détacher le bras/socle (pour montage mural) 2-1 2.2 Réglage du moniteur 2-1 3.1 Menu OSD (affichage à l'écran) 3-1

3.1.1 Reconfiguration 3-1 3.1.2 Présentation des fonctions OSD 3-1

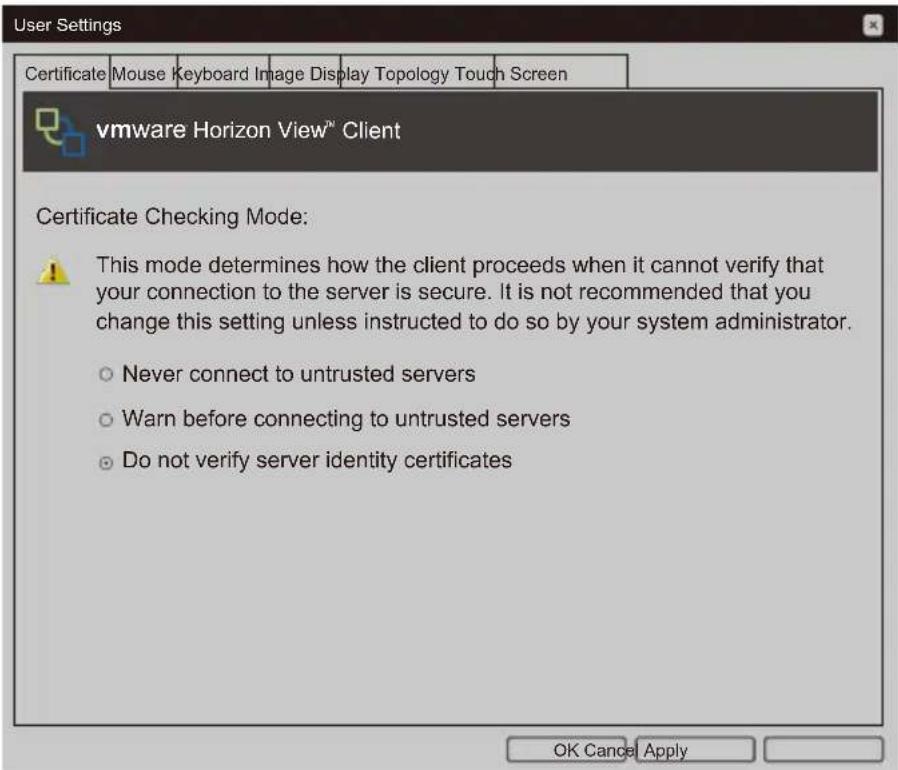

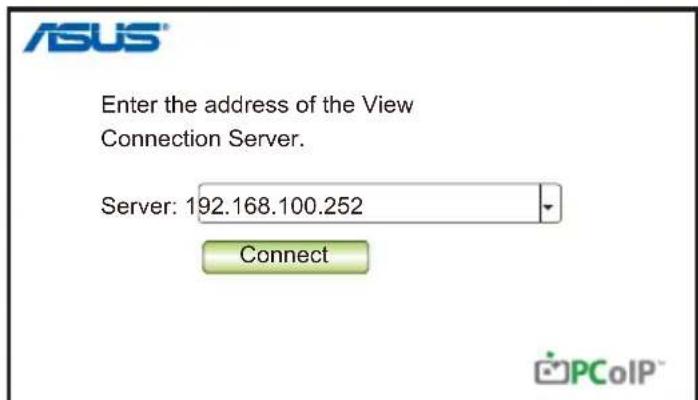

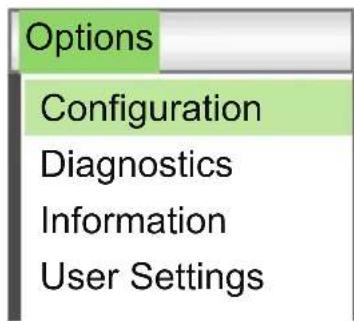

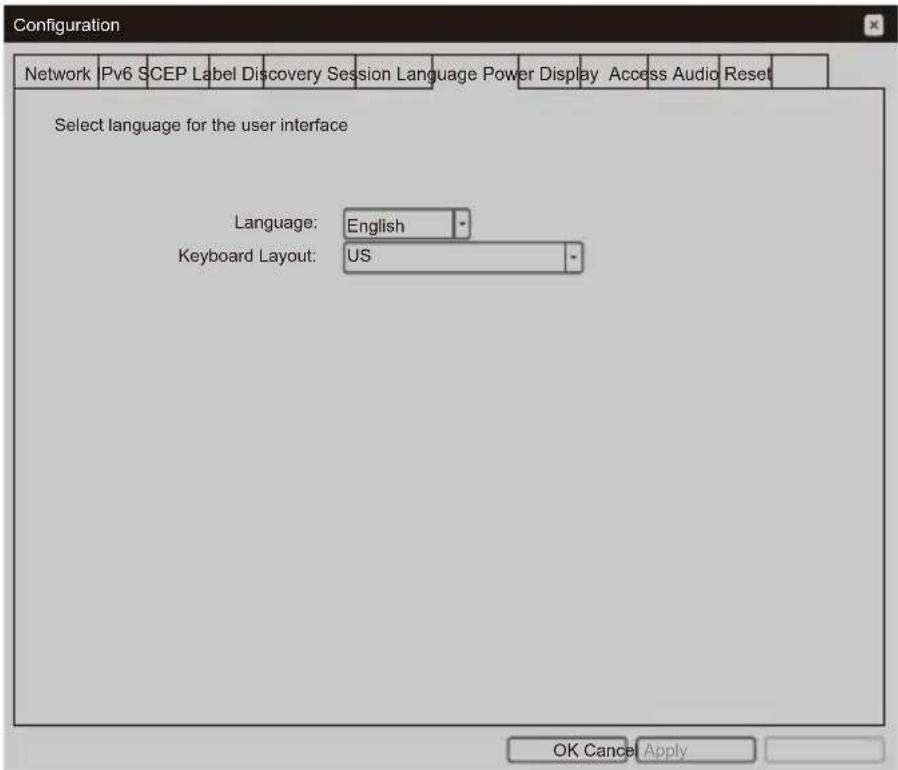

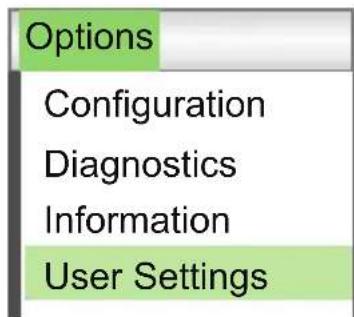

3.2 Réglage du client 3-5 3.3 Spécifications 3-11 3.4 Guide de dépannage (FAQ) 3-12 3.5 Fréquences supportées 3-13

Copyright © 2013 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée dans un système d'interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce soit sans l'autorisation écrite de ASUSTeK COMPUTER INC. ("ASUS").

La garantie du produit ou service ne sera pas prolongée si : (1) le produit a été réparé, modifié ou altéré, sauf si les réparations, modifications ou altérations ont été autorisées par écrit par ASUS; ou (2) si le numéro de série du produit a été effacé ou n'est plus lisible.

ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU'ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITÉ MARCHANDE OU DE COMPATIBILITÉ À DES FINS PARTICULIÈRES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYÉS OU AGENTS NE SAURAIENT ÊTRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPÉCIAUX, CIRCONSTANCIELS OU CONSÉCUTIFS (Y COMPRIS LES DOMMAGES POUR MANQUE À GAGNER, PERTES COMMERCIALES, PERTE DE JOUISSANCE OU DE DONNÉES, INTERRUPTION D'EXPLOITATION ET AUTRES),

MÊME SI ASUS A ÉTÉ AVISÉ DE LA POSSIBILITÉ DE TELS DOMMAGES DÉCOULANT DE TOUT DÉFAUT OU D'ERREUR CONTENU DANS LE PRÉSENT MANUEL OU PRODUIT.

LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRÉSENT MANUEL SONT FOURNIES À TITRE D'INFORMATION UNIQUEMENT ET SONT SOUS RÉSERVE DE CHANGEMENT À TOUT MOMENT SANS PRÉAVIS. ELLES NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ENDOSSE AUCUNE

RESPONSABILITÉ OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAÎTRE DANS LE PRÉSENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS.

Les noms de produits et d'entreprises qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou des droits d'auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu'à titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de contrefaçon.

Avertissements

Déclaration de la Commission Fédérale des Télécommunications (FCC)

Cet appareil est conforme à la section 15 du règlement de la FCC.

L'utilisation est permise sujette aux deux conditions suivantes :

• Cet appareil ne doit pas causer d'interférences nuisibles, et
• Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe B suivant l'article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

Réorienter ou déplacer l'antenne réceptrice. Augmenter la distance entre l'appareil et le récepteur. Connecter l'appareil sur une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté. Consultez votre revendeur ou un technicien radio/télévision qualifié pour de l'aide.

En tant que partenaire d'Energy Star, notre société a déterminé que ce produit est conforme aux directives d'Energy Star pour son efficacité énergétique.

Déclaration de la commission canadienne des communications

Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications.

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Avertissement : Ce client est uniquement conforme à la directive CEM si vous utilisez un câble Ethernet blindé.

Informations de sécurité

Utilisez uniquement le modèle d'adaptateur CA/CC : EXA1203YH

• Avant d'installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte.
• Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité.
• N'essayez jamais d'ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l'intérieur du moniteur peuvent entraîner de graves blessures corporelles.
• Si l'alimentation électrique est cassée, n'essayez pas de la réparer vous-même. Contactez un technicien de réparation qualifié ou un revendeur.
• Avant d'utiliser l'appareil, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.
• Les fentes et les ouvertures à l'arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez jamais l'appareil près ou sur un radiateur ou une source de chaleur à moins qu'il y ait une ventilation appropriée.
• Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d'électricité.
• Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.
• Ne surchargez pas les fils d'alimentation ou les rallonges. Une surcharge peut engendrer un incendie ou une électrocution.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.
• Débranchez l'appareil lors des orages ou lorsqu'il n'est pas utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.
• N'insérez jamais d'objets et ne renversez jamais de liquide dans les fentes du boîtier du moniteur.
• Pour assurer un fonctionnement satisfaisant, n'utilisez le moniteur qu'avec des ordinateurs listés UL qui possèdent des réceptacles configurés appropriés marqués entre 100 - 240V CA.
• La prise de courant doit être installée à proximité de l'équipement et doit être facile d'accès.
• Si vous rencontrez des problèmes techniques avec le moniteur, contactez un technicien de réparation qualifié ou votre revendeur.

Entretien et nettoyage

• Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d'alimentation.
• Nettoyage. Éteignez votre moniteur et débranchez le cordon d'alimentation. Nettoyez la surface du moniteur à l'aide d'un chiffon sans peluche et non abrasif. Les taches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.
• Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévu pour les écrans. N'aspergez jamais de nettoyant directement sur l'écran car il pourrait goutter dans le moniteur et entraîner un choc électrique.

Les symptômes suivants sont normaux avec le moniteur :

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller pendant la première utilisation. Éteignez le commutateur d'alimentation et rallumez-le pour vous assurer que le vacillement disparaît.
• Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez.
• Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran se rétablit lentement, ou bien vous pouvez éteindre l'alimentation pendant quelques heures. Lorsque l'écran devient noir ou clignote, ou qu'il ne s'allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. N'essayez jamais de réparer ce moniteur par vous-même.

Conventions utilisées dans ce guide

AVERTISSEMENT : Informations pour éviter de vous blesser en essayant de terminer une tâche.

AVERTISSEMENT : Informations pour éviter d'endommager les composants en essayant de terminer une tâche.

IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche.

REMARQUE : Astuces et informations supplémentaires pour aider à terminer une tâche.

Où trouver plus d'informations

Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.

1. Sites Web de ASUS

Les sites Web internationaux d'ASUS fournissant des informations mises à jour sur les produits matériels et logiciels d'ASUS. Référez-vous à http://www.asus.com

2. Documentation en option

Votre emballage produit peut inclure une documentation en option qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie de l'emballage standard.

1.1 Bienvenue

Merci d'avoir acheté un moniteur d'ASUS

Le dernier moniteur d'ASUS offre un écran plus net, plus large et plus lumineux, ainsi qu'un ensemble de fonctionnalités qui améliorent le rendu visuel.

Avec ces fonctions du moniteur, vous pouvez profiter du confort et vous régaler d'une expérience visuelle !

1.2 Contenu de la boîte

Vérifiez que tous les éléments suivants sont présents dans la boîte :

✓ Moniteur d'affichage ✓ Socle du moniteur et vis Guide de mise en route ✓ Carte de garantie Cordon d'alimentation Adaptateur Câble DVI Câble VGA

• Si l'un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.

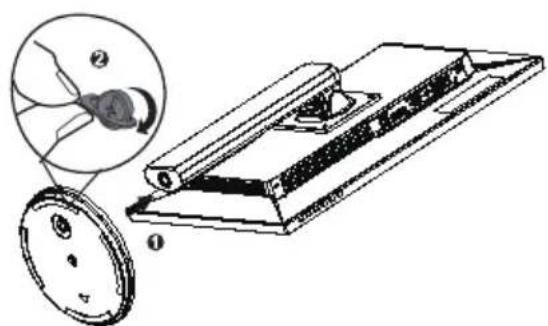

1.3 Attacher le socle sur le moniteur

1. Attachez la base au bras et utilisez les vis pour la fixer. Vous pouvez facilement serrer les vis à la main.
2. Ajustez le moniteur pour que l'angle soit confortable.

1

2

• Nous vous recommandons de couvrir la surface de la table avec un chiffon doux pour éviter d'endommager le moniteur.

1.4 Introduction aux fonctions

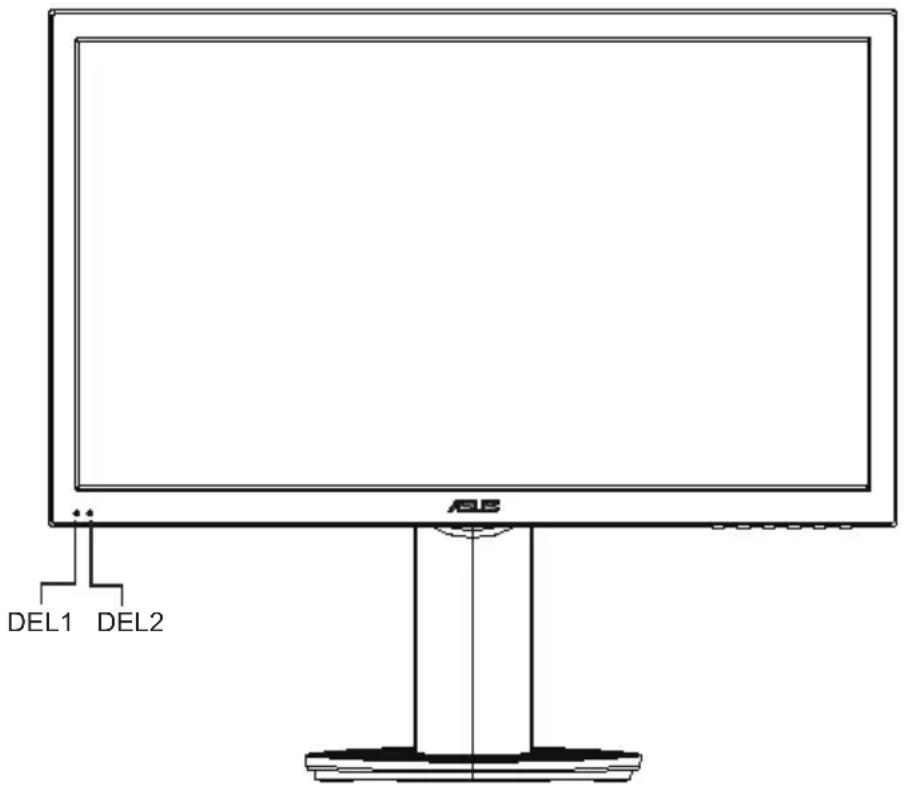

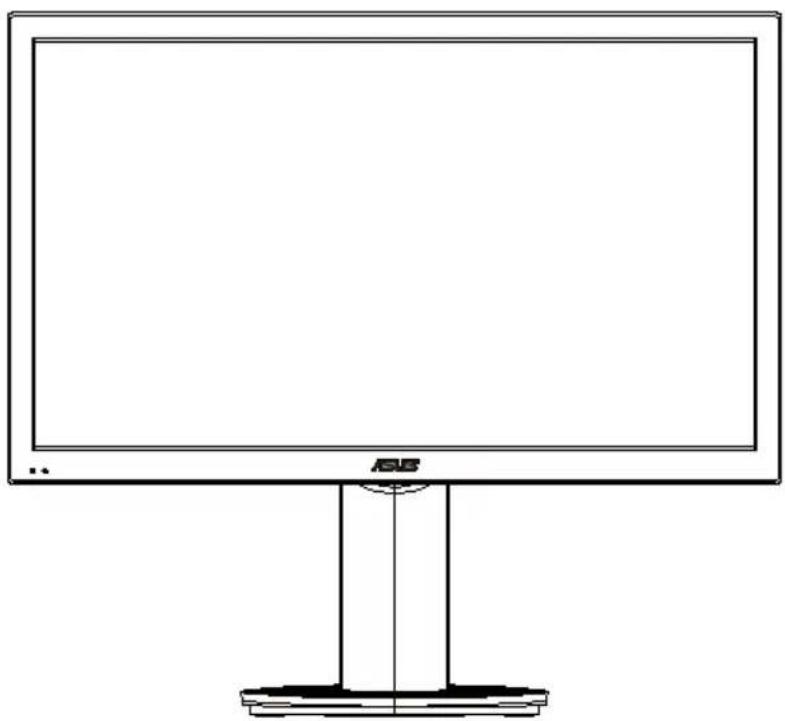

1.4.1 Face avant du moniteur

1. Voyant DEL du client :

La couleur du voyant DEL du client est décrite ci-dessous.

1. Voyant d'alimentation :

La couleur du voyant d'alimentation est décrite ci-dessous.

État description
DEL1 Blanc client allumé
DEL1 Orange Arrêt et Réveil sur LAN/ Réveil sur USB
DEL2 Blanc lien au bureau virtuel

1.4.2 Face arrière du moniteur

1. RJ45 2. Connecteur DVI 3. Connecteur VGA 4. Entrée Microphone 5. Prise d'entrée audio 6. Sortie écouteurs 7. Connecteur USB 8. Prise d'entrée de l'alimentation 9. Trous de vis de l'interface de montage 10. Connecteur USB 11. Verrou Kensington 12. Clavier de contrôle

1.4.3 Démarrer avec le système du client

Élément	Touche Description
◇	Alimentation	Appuyez sur ce bouton pour allumer/éteindre le moniteur.
→	Sélection Entrée	Appuyez pour sélectionner une source d'entrée différente.
★/▲	Luminosité & Haut	Luminosité/Appuyez pour augmenter le réglage numérique de la fonction sélectionnée.
MENU	Menu Appuyez pour ouvrir le menu OSD.
▲/▼	Volume & Bas	Volume/Appuyez pour baisser le réglage numérique de la fonction sélectionnée.
○/○	Ajustement auto & Retour & Retour	Réglage auto/Retourner à la sélection précédente.
品	Lien (DEL) Lien au serveur
◇	Client (DEL)	DEL de couleur blanche lorsque le client est allumé
		DEL de couleur orange lorsque le client est étéint/ Réveil sur LAN ou Réveil sur USB est activé

touche Source	Fonction	Description
*Adjustement auto & Retour	VGA	Réglage auto	avec source VGA (>2 secondes)
		Bouton du mode Splendid	avec source VGA pour appui court. (<2 secondes)
	Client	Connexion instantannée	Appuyez rapidement dans l'interface de connexion (<2 secondes)
		Quitter l'OSD, appuyez rapidement pour sélectionner déconnexion, éteindre la station de travail ou annuler	Appuyez rapidement dans la session d'hôte (<2 secondes)
		Déconnecter et returner à l'interface de connexion	Appuyez rapidement dans la session du serveur (<2 secondes)

1.4.4 Comportement de l'indicateur du client

État ALIMENTATION LIER Client
Allumer Blanc		Arrêt	Blanc
Éteindre Arrêt		Arrêt	Arrêt
Allumer et lier au bureau virtuel	Blanc	Blanc	Blanc
Éteindre et Réveil sur LAN	Orange	Arrêt	Orange
Éteindre et Réveil sur USB	Orange	Arrêt	Orange
Allumer à Éteindre et Réveil sur USB	Blanc (clignote 12s puis s'éteint)/Orange (toujours allumé)	Blanc (allumé pendant 12s, puis s'éteint)	Blanc (clignote 12s puis s'éteint)/Orange (toujours allumé)

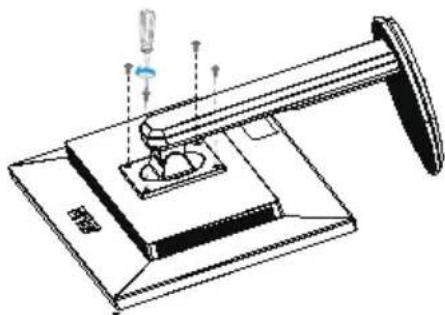

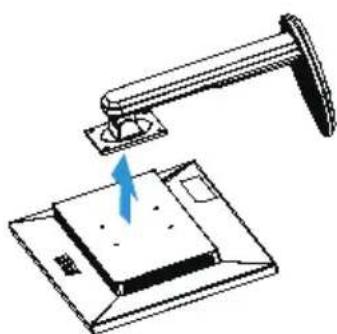

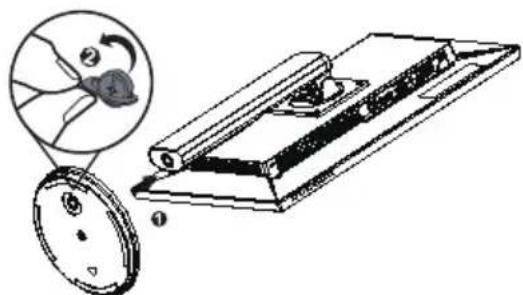

2.1 Détacher le bras/socle (pour montage mural)

Pour démonter le bras/le support.

1. Débranchez les câbles d'alimentation et de signal. Posez doucement le moniteur face contre terre sur une table propre.
2. Utilisez vos doigts pour enlever doucement la plaque qui recouvre le support. Utilisez un tournevis pour dévisser les quatre vis fixant le support au moniteur.
3. Détachez le support du moniteur.

• Nous vous recommandons de couvrir la surface de la table avec un chiffon doux pour éviter d'endommager le moniteur. Tenez le support lorsque vous enlevez les vis.

1

2

3

Le kit de montage mural (100 x 100 mm) n'est pas inclus avec le produit acheté. Utilisez uniquement un support de montage mural homologué UL avec un poids/une charge minimale de 14 kg (taille des vis : M4 x 10 mm).

2.2 Réglage du moniteur

• Pour une visualisation optimale, nous vous recommandons de regarder le moniteur de face, puis d'ajuster l'angle qui vous semble le plus confortable.
• Tenez le socle pour empêcher le moniteur de tomber quand vous changez son angle.
• Vous pouvez ajuster l'angle du moniteur de -5° à 23°.

3.1 Menu OSD (affichage à l'écran)

3.1.1 Reconfiguration

1. Appuyez sur le bouton MENU pour ouvrir le menu OSD.
2. Appuyez sur les boutons ∇ et △ pour naviguer parmi les fonctions. Appuyez sur le bouton OK pour sélectionner et activer la fonction désirée. Si la fonction sélectionnée possède un sous-menu, appuyez de nouveau sur les boutons ∇ et △ pour naviguer dans les fonctions du sous-menu. Appuyez sur le bouton OK pour sélectionner et activer la sous-fonction désirée.
3. Appuyez sur les boutons ∇ et △ pour changer le réglage de la fonction sélectionnée.
4. Pour fermer le menu OSD, appuyez sur le bouton MENU. Répétez les étapes 2 et 3 pour régler une autre fonction.

3.1.2 Présentation des fonctions OSD

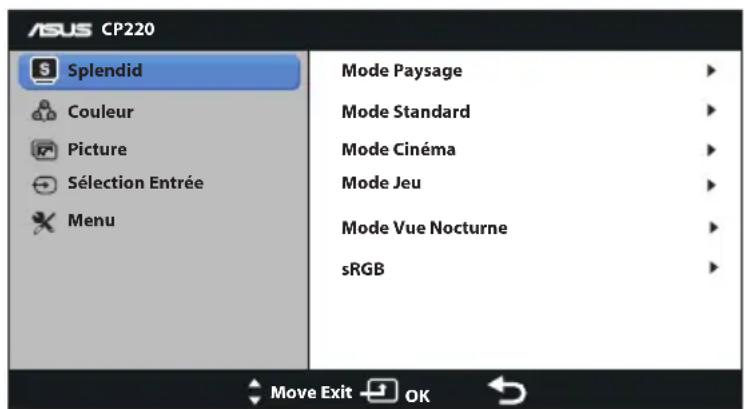

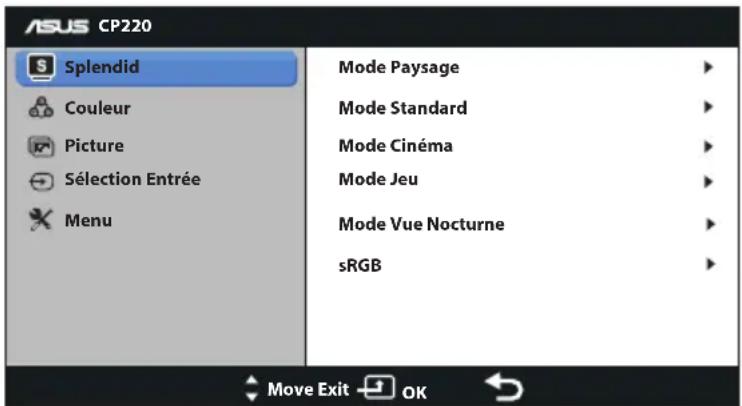

1. Splendid

Cette fonction contient six sous-fonctions que vous pouvez sélectionner en fonction de votre préférence. Chaque mode possède l'option Réinitialiser, pour vous permettre de garder votre réglage ou de revenir au mode prédéfini.

Mode Paysage : C'est le meilleur choix pour visionner des photos de paysage, avec la fonction SPLENDID™ Video Intelligence. Mode Standard : C'est le meilleur choix pour les tâches bureautiques, avec la fonction SPLENDID™ Video Intelligence. Mode Cinéma : C'est le meilleur choix pour visionner des films, avec la fonction SPLENDID™ Video Intelligence. Mode Jeu : C'est le meilleur choix pour jouer à des jeux, avec la fonction SPLENDID™ Video Intelligence. Mode Vue Nocturne : C'est le meilleur choix pour jouer à des jeux ou visionner des films dans des endroits sombres, avec la fonction SPLENDID™ Video Intelligence. - sRGB : C'est le meilleur choix pour afficher les photos et les images venant des PC.

• En mode Utilisateur pour la Température Couleur, l'utilitaire peut configurer les valeurs des couleurs primaires R (Rouge), V (Vert), et B (Bleu) entre 0 et 100.

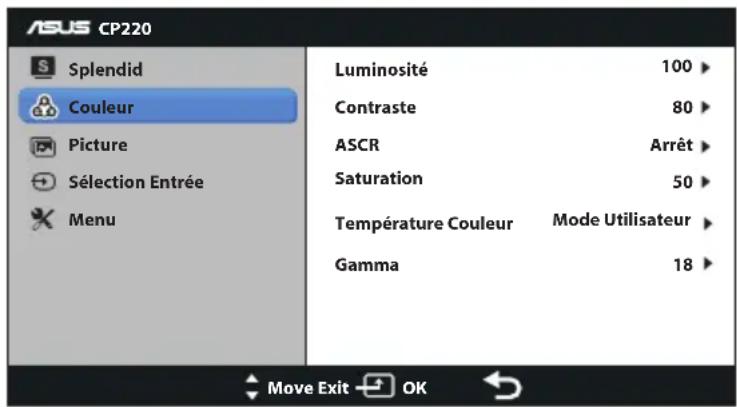

2. Couleur

Choisissez la couleur d'image désirée avec cette fonction.

• Luminosité : La plage de réglage est de 0 à 100. C'est aussi un bouton de raccourci pour activer cette fonction.
• Contraste : La plage de réglage est de 0 à 100.
• ASCR : Pour ajuster la position horizontale (Position-H) et la position verticale (Position-V) de l'image à partir de l'entrée VGA. La plage de réglage est de 0 à 100. Saturation : La plage de réglage est de 0 à 100.
• Température de couleur : Il y a trois modes de balance de blanc prédéfinis (D50, D65 et 9300K) et un mode Utilisateur.
• Gamma : Pour modifier le gamma gris entre 1.8/2.2/2.5.
• Phase : Permet de changer la phase du signal d'horloge pixel. Un réglage incorrect entraîne des interférences horizontales sur l'écran.
• Fréquence (fréquence des pixels) : Permet de contrôler le nombre de pixels balayés à chaque balayage horizontal. Si le réglage de la fréquence est incorrect, des lignes verticales s'affichent sur l'écran et l'image ne sera plus proportionnelle.

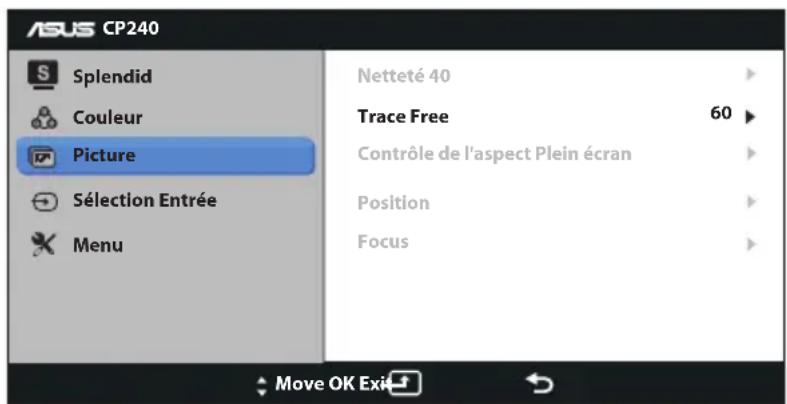

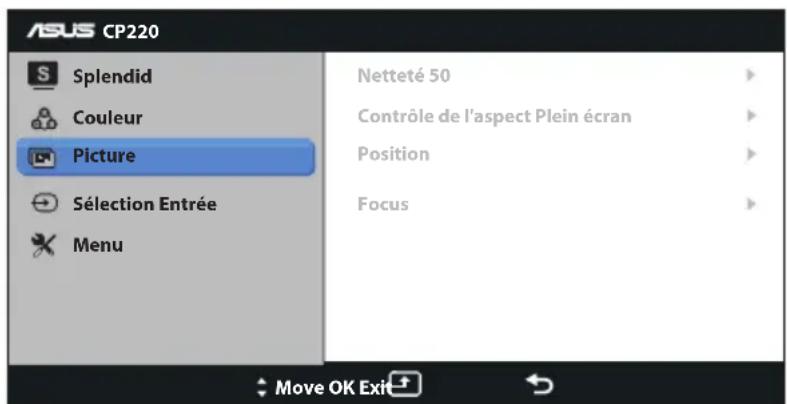

3. Picture (Image)

Vous pouvez ajuster le contrôle de l'aspect, Over Scan, la position (VGA seulement) et le focus (VGA seulement) dans ce menu.

CP220 :

CP240 :

• Netteté : Pour ajuster la netteté de l'image. La plage de réglage est de 0 à 100.
• Trace Free : Augmente le temps de réponse avec la technologie Over Drive. La plage de réglage va de 0 (lent) à 100 (rapide) (seulement pour CP240).
• Contrôle de l'aspect : Réglez le format d'affichage de l'image sur « Plein écran » ou « 4:3 ».
• Position : Pour ajuster la position horizontale (Position-H) et la position verticale (Position-V) de l'image. La plage de réglage est de 0 à 100 (uniquement disponible pour l'entrée VGA).
• Focus : Pour réduire les interférences de ligne horizontale et les interférences de ligne verticale en ajustant (Phase) et (Fréquence) séparément. La plage de réglage est de 0 à 100 (uniquement disponible pour l'entrée VGA).

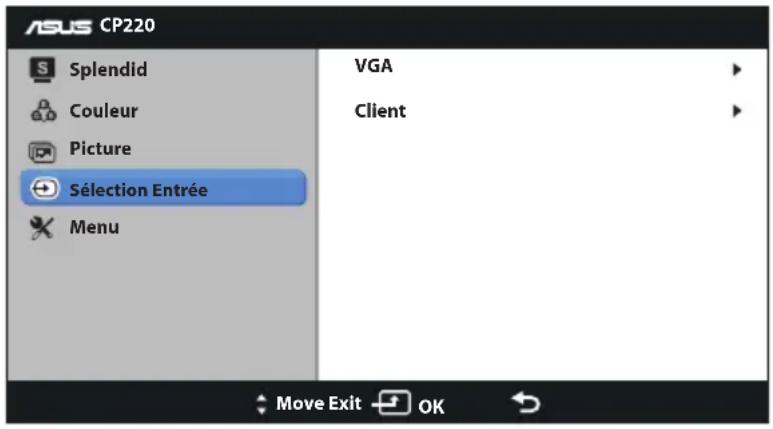

4. Sélection Entrée

Sélectionnez la source d'entrée VGA, signal d'entrée de source client.

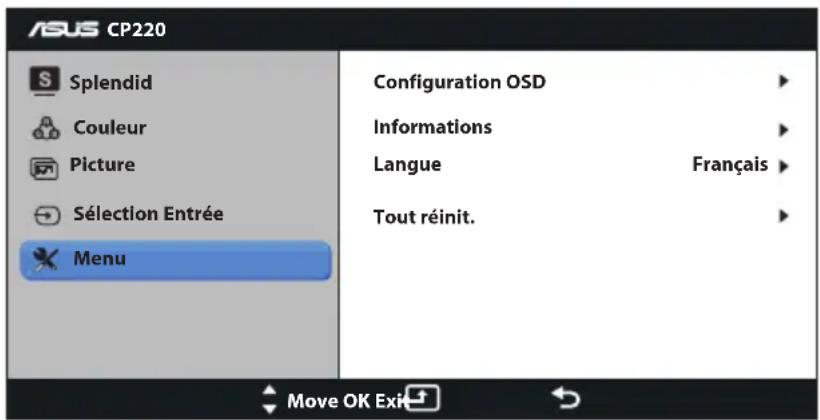

5. Menu

Pour ajuster la configuration du système.

• Configuration OSD : Pour ajuster le délai OSD, DDC/CI, la transparence et l'indicateur d'alimentation.
• Informations : Pour afficher les informations du moniteur.
• Langue : Pour choisir la langue du menu OSD. Les sélections possibles sont : Anglais, Français, Allemand, Espagnol, Italien, Hollandais, Russe, Chinois traditionnel, Chinois simplifié, Japonais, Persan, Thaï, Indonésien, Polonais, Turc, Portugais, Tchèque, Croate, Hongrois, Roumain et Coréen.
• Tout réinitialiser : Sélectionnez "Oui" pour restaurer tous les réglages sur le mode d'usine par défaut.

3.2 Réglage du client

1. Allumez l'alimentation et appuyez sur pour sélectionner [Client] comme votre source d'entrée.

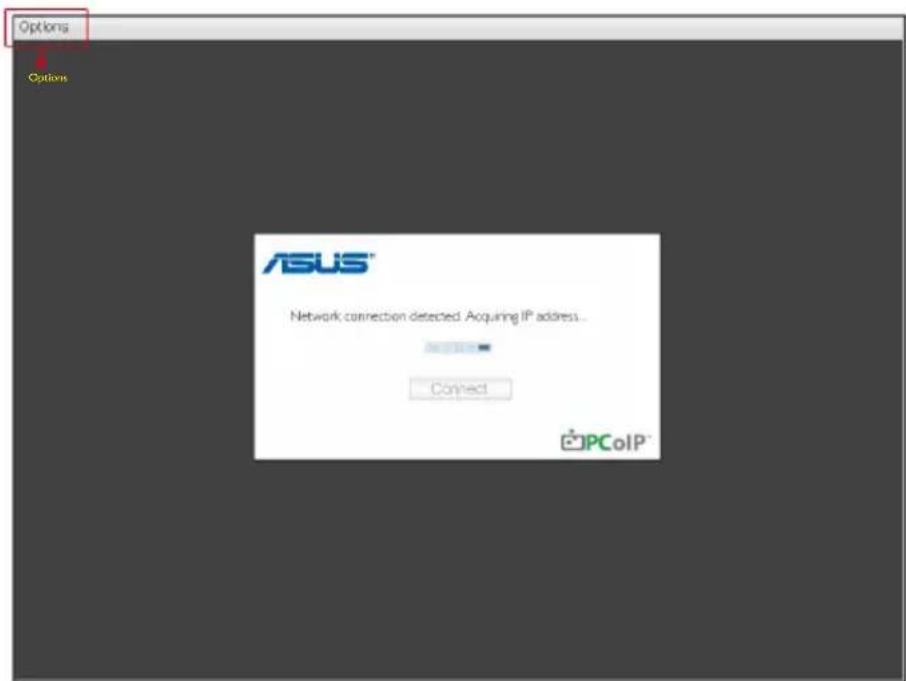

1. Connectez-vous au widget du client, cliquez sur "[Options]" dans le coin supérieur gauche.

1. Sélectionnez "[Options]" -> "[Configuration]".

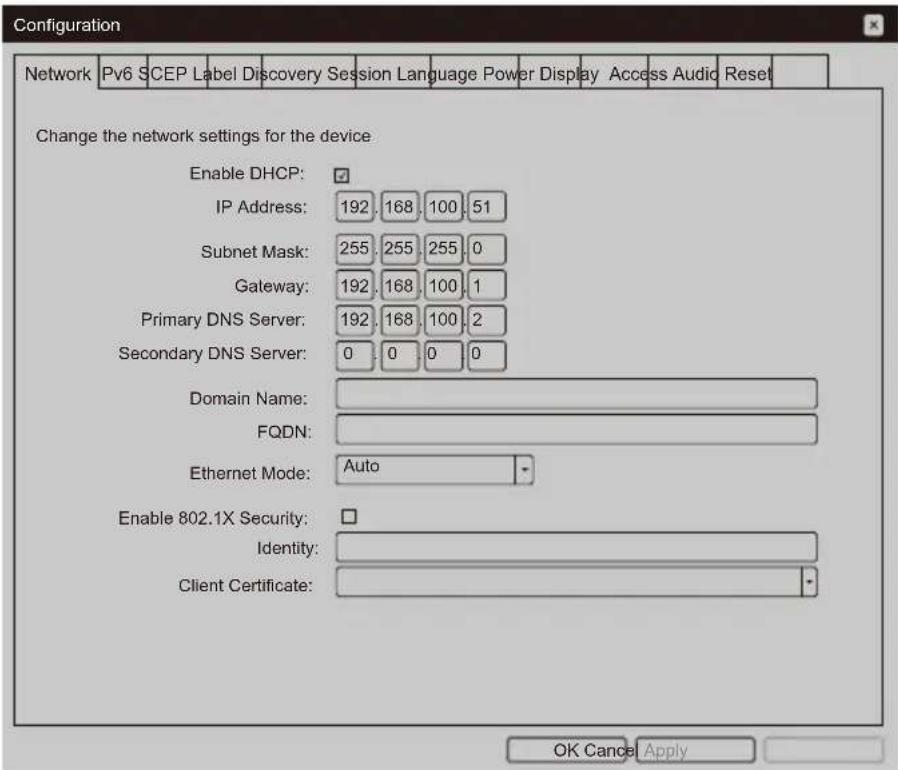

1. Ouvrez "[Configuration]" -> [Network] (Réseau), et sélectionnez "Enable DHCP" (Activer DHCP).

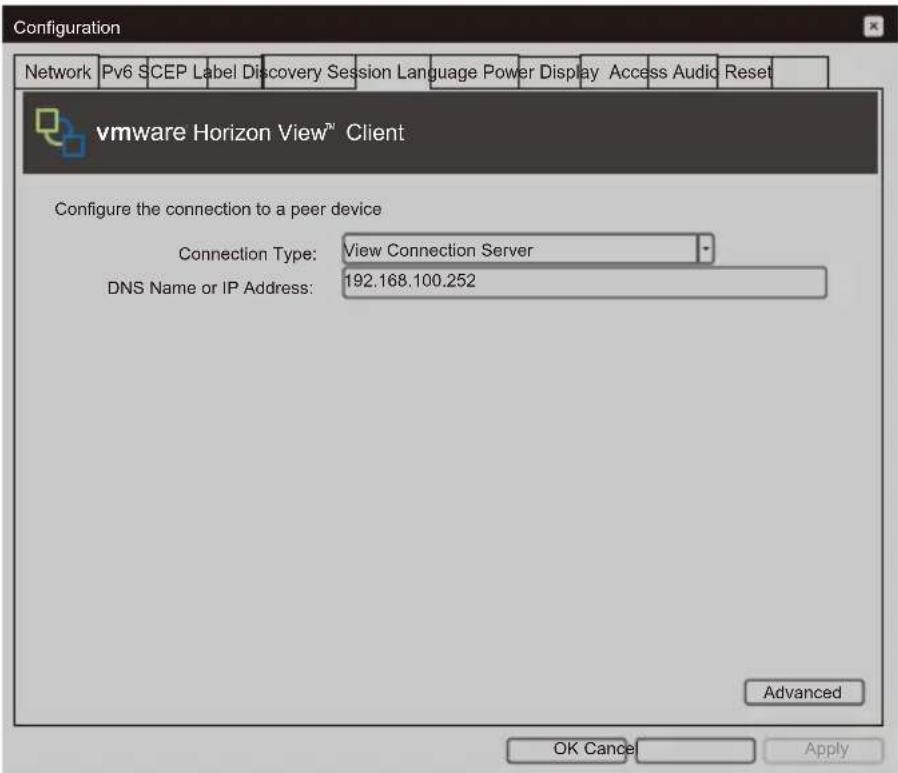

1. Sélectionnez la page [Session] et entrez "DNS Name or IP Address" (Nom DNS ou adresse IP) puis cliquez sur "Apply" (Appliquer) pour exécuter.

1. Sélectionnez la page [Language] (Langue), choisissez la langue désirée puis cliquez sur "Apply" (Appliquer) pour exécuter.

1. Sélectionnez [OK] pour finir la [Configuration].
2. Retournez au menu principal, sélectionnez [Options] dans le coin supérieur gauche et allez dans [User settings] (Paramètres de l'utilisateur).

1. Sélectionnez la page [Certificate] (Certificat), choisissez l'élément et le réglage désiré, puis cliquez sur [OK].

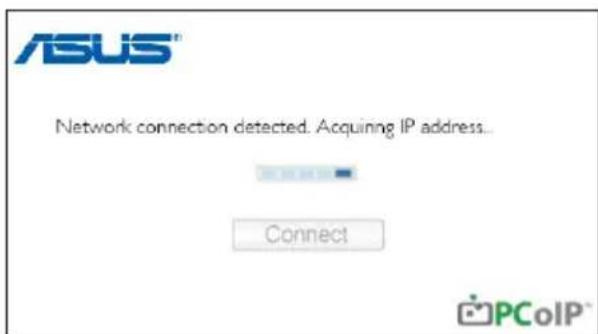

1. Connectez-vous à l'IP du serveur et ouvrez l'interface de connexion, cliquez sur [Connect] (Connecter).

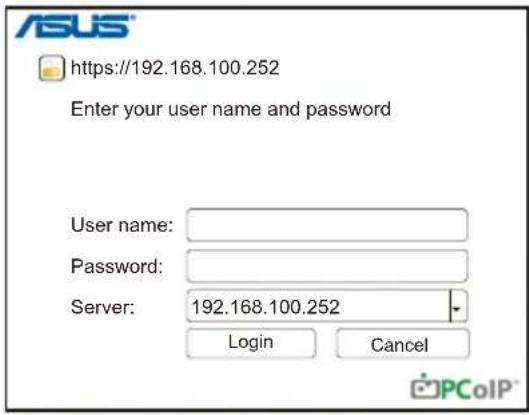

1. Entrez le «User name» (Nom d'utilisateur) et le «password» (Mot de passe) puis cliquez sur [Login] (Connexion).

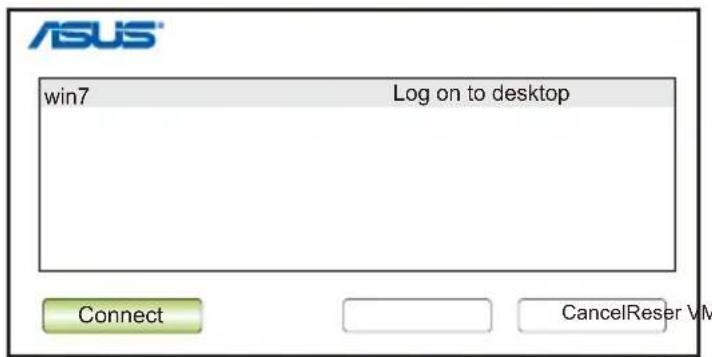

1. Cliquez sur [Connect] (Connecter).

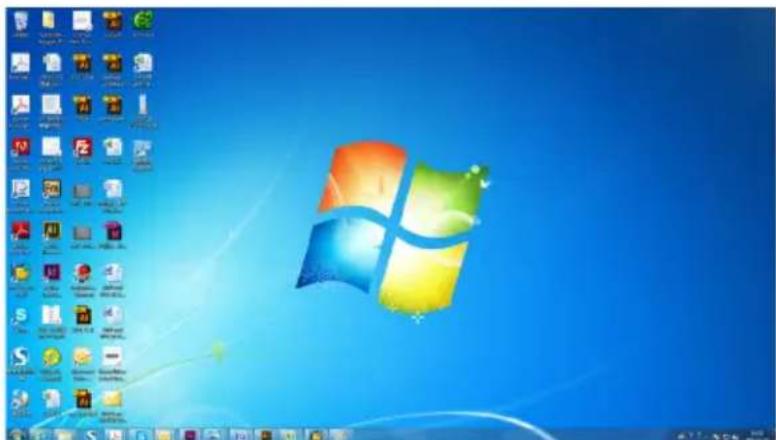

1. Ouvrez l'interface du client.

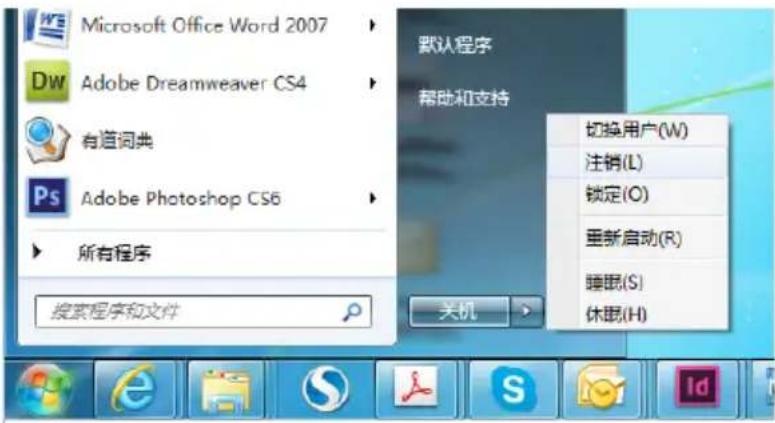

1. Sélectionnez sur le bureau «Start» (Démarrer), choisissez «Logout» (Déconnexion) pour quitter le client.

3.3 Spécifications

Modèle CP220 CP240
Taille du panneau 21,5" (54,61)	cm) 23,8" (60,47 cm)
Résolution max. 1920 x 1080	1920 x 1080
Luminosité (Typ.) 250cd/m	2	250cd/m2
Rapport de contraste intrisique (Typ.)	1000:1 1000:1
Angle de vue (CR≥0)	160°(V); 170°(H) 178°(V); 178°(H)
Couleurs de l'écran	16,7 M 16,7 M
Temps de réponse (Typ.) 5ms	5ms (Gris à gris)
Entrée D-Sub Oui Oui
Consommation électrique allumé	Mode ALLUMÉ : < 50 W* Mode ALLUMÉ : < 50 W*
Remarque	*Basé sur la norme Energy Star 6.0	*Basé sur la norme Energy Star 6.0
Haut-parleur Oui Oui
Microphone	Oui Oui
Écouteurs	Oui Oui
Mode Économie d'énergie	< 6 W	< 6 W
Mode étant	< 0,5 W	< 0,5 W
Inclinaison	-5° à +23°	-5° à +23°
Interface de montage	100mm x 100mm	100mm x 100mm
Phys. Dimensions (LxHxD)	523,2 x 497,0 x 224,8 mm	567,60 x 517,15 x 244,81 mm
Dimensions de la boîte (LxHxD)	654 x 397 x 176 mm	685 x 421 x 179 mm
Poids net (approx.)	5,3 kg	6,0 kg
Poids brut (approx.)	7,6 kg	8,5 kg
Tension de voltage	100~240V CA (externe)	100~240V CA (externe)
Proesseur	SCALER TERA2321 FCBGA-396
ROM	FLASH MX25L25635FMI-10G 256MB SOP-16
RAM	DRAM H5TQ2G63D(F)FR-H9C/MT41J128M16JT-107G-K 2Gb x 2
Solution de client	Vmware

3.4 Guide de dépannage (FAQ)

Problème Solution possible
Levoyant DEL d'alimentation n'est pas MARCHE	Appuyez sur le bouton pour vérifier si le monitreur est en mode ALLUMÉ.Vérifiez si le cordon d'alimentation est correctement branché sur le monitueur et sur la prise de courant.
Levoyant DEL d'alimentation est de couleur orange et il n'y a aucune image sur l'écran	Vérifiez si le monitueur et l'ordinateur sont en mode MARCHE.Assurez-vous que le cable de signal est correctement branché sur le monitueur et sur l'ordinateur.Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordueConnectez l'ordinateur à un autre monitueur disponible pour vérifier que l'ordinateur fonctionne correctement.
L'image de l'écran est trop claire ou trop foncée	Ajustez les réglages Contraste et Luminosité avec le menu OSD.
L'image n'est pas centré ou elle n'est pas dimensionné correctement	Appuyez sur le bouton /pendant deux secondes pour ajuster automatiquement l'image.Ajustez les réglages Position-H ou Position-V avec le menu OSD.
L'image de l'écran n'est pas centré ou pas de bonne taille	Assurez-vous que le cable de signal est correctement branché sur le monitueur et sur l'ordinateur.Eloignez les appareils électriques susceptibles de cause des interférences.
Les couleurs de l'image de l'écran sont bizarre (le blanc n'apparaît pas blanc)	Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordue.Effectuez une réinitialisation avec le menu OSD.Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température des couleurs dans le menu OSD.
L'image de l'écran est floue ou difficile à voir	Appuyez sur le bouton /pendant deux secondes pour ajuster automatiquement l'image (mode VGA seulement).Ajustez les réglages Phase et Fréquence avec le menu OSD.
Aucun son ou le son est très faible	Vérifiez que le cable audio est bien branché sur le monitueur.Ajustez le réglage du volume sur votre ordinateur et sur votre monitueur.Vérifiez que le pilote de la carte de son de votre ordinateur a été correctement installé et activé.

3.5 Fréquences supportées

Support de synchronisation des modes VESA / IBM (entrées D-SUB)

Résolution	Taux de rafraîchissement	Fréquence horizontalie
640 x 350 70Hz	31,469KHz
640 x 480 60Hz	31,469KHz
640 x 480 67Hz	35KHz
640 x 480 75Hz	37,5KHz
720 x 400 70Hz	31,469KHz
800 x 600 56Hz	35,156KHz
800 x 600 60Hz	37,879KHz
800 x 600 72Hz	48,077KHz
800 x 600 75Hz	46,875KHz
848 x 480 60Hz	31,02KHz
1024 x 768 60Hz	48,363KHz
1024 x 768 70Hz	56,476KHz
1024 x 768 75Hz	60,023KHz
1152 x 864 75Hz	67,5KHz
1280 x 720 60Hz	44,772KHz
1280 x 800 60Hz	49,702KHz
1280 x 960 60Hz	60KHz
1280 x 1024 60Hz	63,981KHz
1280 x 1024 75Hz	79,976KHz
1366 x 768 60Hz	47,712KHz
1440 x 900 60Hz	55,935KHz
1680 x 1050 60Hz	65,29KHz
1680 x 1050 60Hz	64,674KHz
1920 x 1080 60Hz	67,5KHz
1920 x 1080 60Hz	66,587KHz

• Les modes qui ne sont pas listés dans ces tableaux peuvent ne pas être supportés. Pour une résolution optimale, nous vous conseillons de choisir un mode listé dans les tableaux ci-dessus.
