MODE D'EMPLOI VS247HV ASUS
série VS228/VS238 VS247
Moniteur LCD
Guide de l'utilisateur
Table des matieres
Avertissements iii
Informations de sécurité iv
Soin & Nettoyage V
1.1 Bienvenu! 1-1
1.2 Contenu de la boîte 1-1
1.3 Assemblage de la base du moniteur 1-2
1.4 Branchement des cables.. 1-2
1.5 Présentation du moniteur 1-3
1.5.1 Face avant du monitreur LCD 1-3
1.5.2 Arriere du moniteur LCD 1-5
2.1 Démontage du bras/du support (montage mural VESA seulement) 2-1
2.2 Réglage du moniteur 2-2
3.1 Menu OSD (affichage à l'écran) 3-1
3.1.1 Reconfiguration 3-1
3.1.2 Présentation des fonctions OSD 3-1
3.2 Spécifications 3-6
3.3 Guide de dépannage (FAQ) 3-9
3.4 Fréquences supportées 3-10
Copyright © 2013 ASUSTeK COMPUTER INC. Tous droits réservés.
Aucune partie de cette publication ne peut etre reproduce, transmise, transcribe, stockee dans un systeme d'interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce soit sans l'autorisation ecrite de ASUSTeK COMPUTER INC. (« ASUS »).
La garantie du produit ou service ne sera pas prolongée si : (1) le produit a eté réparé, modifié ou alteré, sauf si les réparations, modifications ou alterations ont eté authorisées par écrit par ASUS; ou (2) si le numero de série du produit a eté effacé ou n'est plus lisible.
ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU'ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, Toute GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTeurs, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D'UTILISATION, D'INSTALLATION OU D'EQUIPEMENT, ARRET D'ACTIVITE ET SIMILAIRE), MEME SI ASUS A ETE AVISE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAULT OU D'ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT.
LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIS A TITRE D'INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ENDOSSE AUCUNE RESPONSABILITE OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.
Les noms de produits et raisons sociales qui apparaissent dans le present manuel peuvent ou non etre des marques commerciales ou droits d'auteurs enregistrres de leurs sociétés respectives et ne sont utilisés qu'a titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de contrvenance.
Avertissements
Déclaration de la Commission Fédérale des Télécommunications (FCC)
Cet apparéil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes:
- Cet apparéil ne doit pas causeur d'interférences nuisibles, et
- Cet apparéil doit être capable d'accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable.
Cet apparéil a été testé et trouvé conforme aux limitations pour les apparéils numériques de Catégorie B, conformément à la Section 15 du règlement de FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet apparéil génére, utilise et peut émettre une energia en radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donné qu'il ne causera pas d'interférence dans une installation particulière. Si cet apparéil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l' apparéil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
- Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre l'appareil et le récepteur.
- Brancher l'appareil sur la prise d'un circuit auquel le récepteur n'est pas relié.
- Consulter le revendeur ou un technician radio/television qualifié ou obtenir de l'assistance.
ENERGY STAR
En tant que partenaire d'Energy Star, notre société a déterminé que ce produit est conforme aux directives d'Energy Star pour son efficacité energetique.
Déclaration de la commission canadienne des communications
Cet apparéil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des apparéils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications.
Cet apparéil numérique de classe B est conforme au règlement canadien ICES-003.
- Avant d'installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte.
Pour réduire le risque d'incendie ou de chocolélectrique, n'exposez jamais le monitér à la pluie ou à l'humidité.
- N'essayez jamais d'ouvrir le boîtier du moniteur. Les haute tensions dangereuses à l'intérieur du moniteur peuvent entraîner de graves blessures corporelles.
- Si l'alimentation électrique est coupée, n'essayez pas de la réparer vous-même. Contactez un technicien de réparation qualifié ou un revendeur.
- Avant d'utiliser le produit, assurez-vous que tous les cables sont bien connectés et que les cables ELECTriques ne sont pas endommages. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.
- Les fentes et les ouvertures à l'arrête ou sur le dessus du boîtier sont prévues pour la ventilation. Nebloquez pas ces fentes. Ne placez jamais ce produit à proximate ou au-dessus d'un radiateur ou d'un chauffage à moins d'une ventilation appropriée.
- Le moniteur ne doit être utilisé qu'avac le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sur(e) du type d'alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local.
- Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.
- Ne surchargez pas les barrettes de branchements et les rallonges électriques. Une surcharge peut poser un risque d'incendie et/ou d'électrocution.
- Evitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.
- Débranche l'appareil pendant un orage ou s'il ne va pas été utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.
N'inserez jamais des objets et ne renversez jamais du liquide dans les fentes du boitier du moniteur.
- Pour assurer un fonctionnement satisfaisant, n'utilisez le moniteur qu'avac des ordinateurs listed UL qui possedent des receptacles configurés appropriés marqués entre 100-240 V ca.
- Si vous rencontres des problèmes techniques avec le moniteur, contactez un technicien de réparation qualifié ou votre revendeur.
Soin & Nettoyage
- Avant de soulever ou de déplacer votre monateur, il est préférible de débrancher les cables et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous souveze le monateur. Quand vous souveze ou transportez le monateur, tenez les bords du monateur. Ne souveze pas le monateur en tenant le support ou le cordon d'alimentation.
- Nettoyage. Éteignez votre moniteur et débranchez le cordon d'alimentation. Nettoyez la surface du moniteur à l'aide d'un chiffon sans peluche et non abrasif. Les tâches coriaces peuvent être éliminées à l'aide d'un chiffon humidifié d'un produit de nettoyage doux.
- Evitez d'utiliser un produit de nettoyage contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévue pour les écrans LCD. N'aspergez jamais de nettoyant directement sur l'écran car il pourrait goutter dans le moniteur et entraîner un choc électrique.
Les symptômes suivants sont normaux avec le moniteur :
L'écran peut vaciller pendant l'utilisation initiale en raison de la nature de la lumière fluorescente. Eteignez le commutateur d'alimentation et rallumez-le pour vous assurer que le vacillagement disparait.
- Vous pouvez observer une luminosité inégale sur l'écran en fonction du modèle de bureau que vous utilisez.
- Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran recupérera lentement ou vous pouvez éteindre le commutateur d'alimentation pendant des heures.
- Lorsque l'écran devient noir ou clignote, ou qu'il ne s'allume plus, contactez votre revendeur ou un centre de réparation pour replacer les pièces défectueuses. Ne reparez pas l'écran vous-même!
Conventions utilisées dans ce guide
AVERTISSEMENT : Informations pour éviter de vous blesser en essayant de terminer un travail.
AVERTISSEMENT : Informations pour éviter d'endommager les composants en essayant de terminer un travail.
IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche.
NOTE : Astuces et informations supplémentaires pour aider à terminer un tâche.
Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.
1. Sites Web de ASUS
Les sites Web internationaux d'ASUS fournissant des informations mises à jour sur les produits matériels et logiciels d'ASUS. Référez-vous à http://www.asus.com
2. Documentation en option
Votre emballage produit peut inclure une documentation en option qui peut avoir eté ajoutée par votre revendeur. Ces documents ne font pas partie de l'emballage standard.
1.1 Bienvenu!
Merci d'avoir achete un moniteur LCD VS228/VS238/VS247 d'ASUS
Le dernier moniteur LCD à écran large d'ASUS offre un affichage plus piqué, plus large et plus lumineux, ainsi qu'un ensemble de fonctionnalités qui améliorent le rendu visuel.
Avec ces fonctions apportées par la série VS228/VS238/VS247, vous pouvez profiter du comfort et vous régaler d'une expérience visuelle!
1.2 Contenu de la boîte
Vérifiez que le paquet de votre moniteur LCD VS228/VS238/VS247 contient tous les éléments suivants :
Moniteur LCD
√ Base du moniteur
Guide de mise en route
1 x cordon d'alimentation
1x cable VGA
1 x cable DVI (Pour certains modèles)
1 x carte de garanti
Si l'un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.
1.3 Assemblage de la base du moniteur

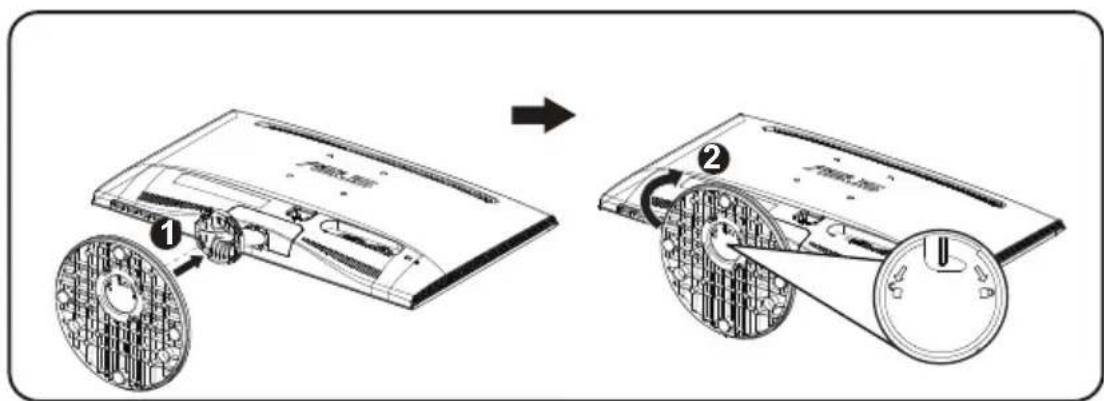

Pour assembler la base du moniteur :
- Connectez la base au bras du moniteur et tournez dans le sens des aiguilles d'une montre. Un clic indique que la base a bien ete attachee.
- Ajustez le moniteur pour que l'angle soit comfortable.
Nous vous conseillons de couvir la surface de la table avec un chiffon doux pour éviter d'endommager le moniteur.

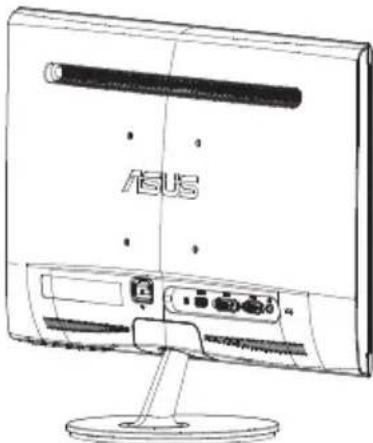

1.4 Branchement des câbles
Pour brancher les câbles :
Branchez les cables nécessaire comme décrit dans le chapitre 1.5.2, page 1-5.
1.5 Présentation du moniteur

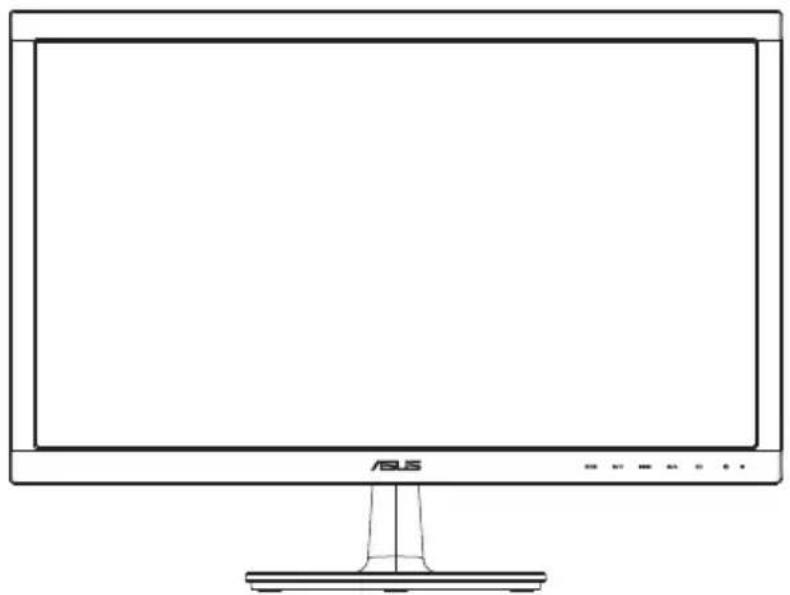

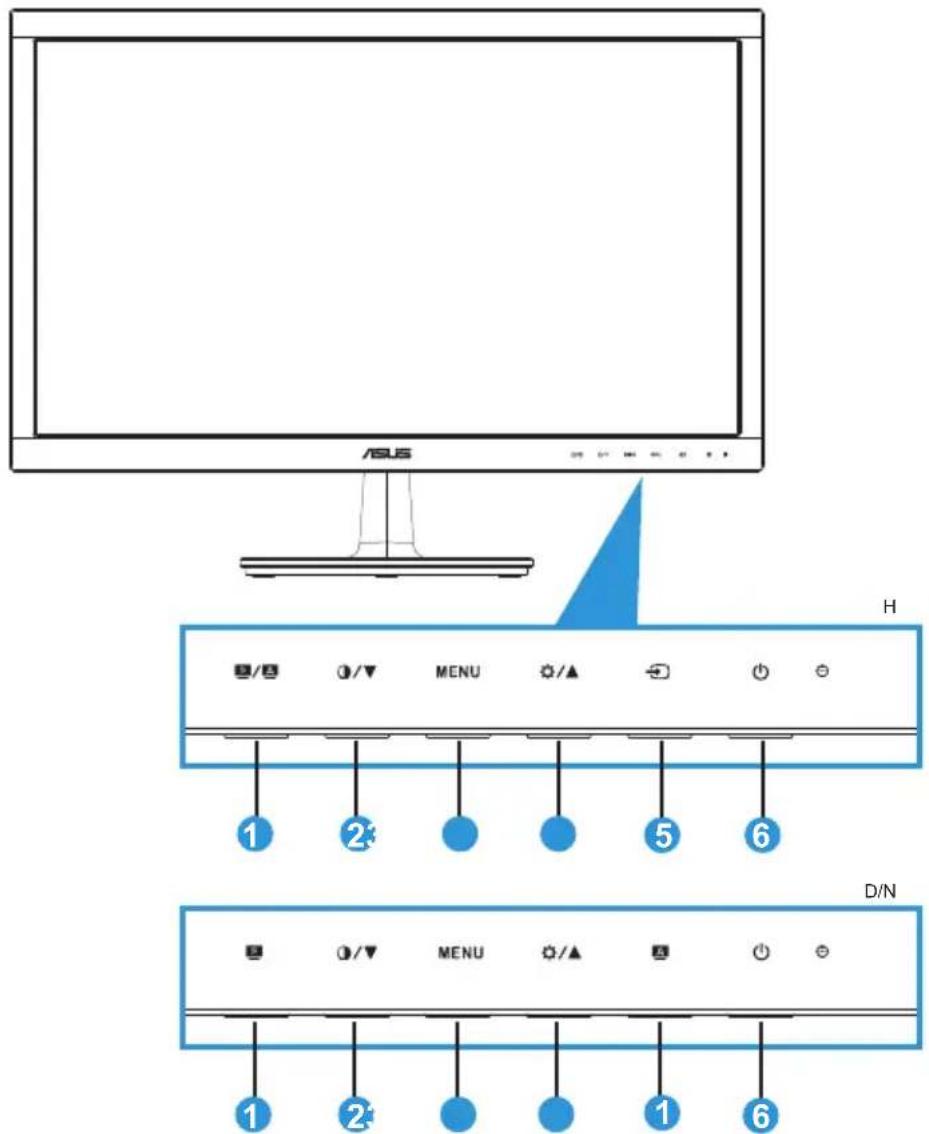

1.5.1 Face avant du moniteur LCD
1.
- Règle automatiquement l'image à sa position optimale, ainsi que l'heure et la phase, lorsque vous appuyez sur ce bouton pendant 2-4 secondes (mode VGA seulement). (S/A A)
Utilisez ce bouton de raccourci pour changer entre les six modes de prérogliages video (Mode Paysage, Standard, Cinéma, Jeu, Vue Nocturne et sRGB) avec la technologie d'amélioration video SPLENDIDTM. Quittez le menu OSD ou returnez au menu précédent quand OSD est actif. (S,)A S
2. Boc
- Appuyez sur ce bouton pour baisser la valeur de la fonction selectionnée ou pour aller à la fonction suivante.
- C'est aussi un bouton de raccourci pour le réglage du contraste.
- Appuyez sur ce bouton pour ouvrir le menu OSD.
- Appuyez sur ce bouton pour ouvrir/sélectionner l'icone (fonction) en surbrillance pendant que le menu OSD est ouvert.
4. Bouton:
- Appuyez sur ce bouton pour augmenter la valeur de la fonction sélectionnée ou pour aller vers la croite/en haut à la fonction suivante.
- C'est aussi un bouton de raccourci pour le réglage de la luminosité.
5. Bounon de selection de l'entrée
- Ce bouton est disponible seulement sur les modèles VS228HR/ VS238HR/VS247HR/VS247HV.
Utilisez ce bouton de raccourci pour changer entre les entrées VGA, DVI et HDMI.
6. Bouton d'alimentation / voyant d'alimentation
- Appuyez sur ce bouton pour allumer/éteindre le moniteur.
- La définition des couleurs duvoyant d'alimentation est décrite dans le tableau ci-dessous:
État Description
Bleu ALLUMÉ
Orange Mode Veille
ETEINT ETEINT

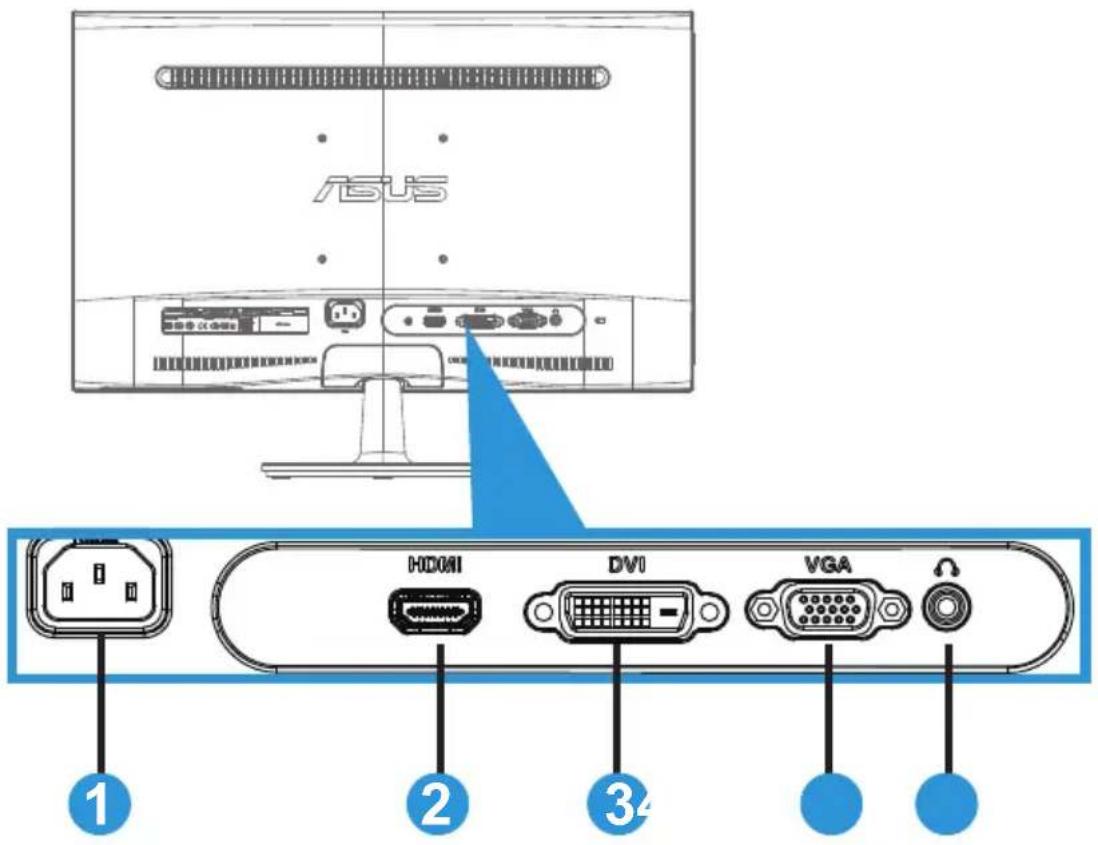

1.5.2 Arrière du moniteur LCD
- Prise CA
- Entrée HDMI (disponible seulement sur les modèles VS228HR, VS238HR, VS247HR, VS247HV)
- Entreve DVI (disponible seulement sur les modèles VS228NE/HR, VS238NR/HR, VS247NR/HR/HV)
- Entreve VGA
- Sortie écouteurs (disponible seulement sur les modèles VS228HR, VS238HR, VS247HR, VS247HV)
2.1 Démontage du bras/du support (montage mural VESA seulement)
Le support détachable du moniteur LCD VS228/VS238/VS247 est spécifique conçu pour un montage mural VESA.

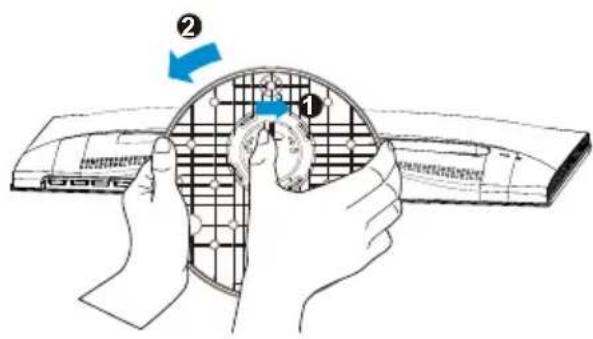

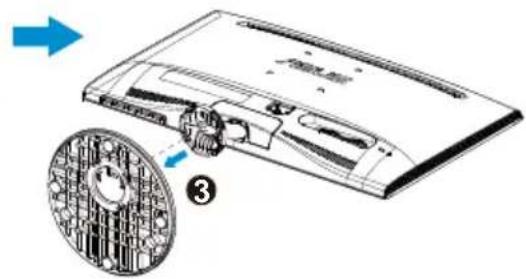

Pour démonter le bras/le support:
- Tirez sur le levier d'arrêt et tournez dans le sens antihoraire pour déverrouiller.
- Detachez la base du moniteur.

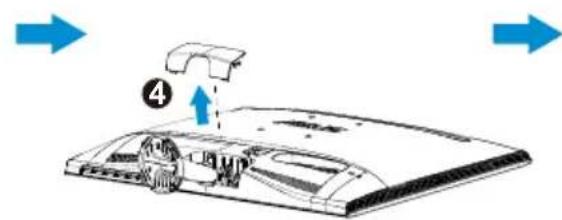

- Utilisez vos doigts pour enlever doucement la plaque qui recouvre le support. Utilisez un tournevis pour dévisser les quatre vis attachant le support au moniteur.

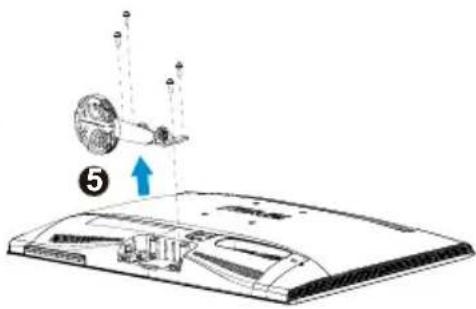

- Detachez le support du moniteur.
- Nous vous conseillons de couvir la surface de la table avec un chiffon doux pour éviter d'endommager le moniteur.
Tenez le support du moniteur lorsque vous enlevez les vis.
Le kit de montage mural VESA (100 x 100 mm) est acheté séparément.
Utilisez seulement avec un support de montage mural listed UL avec un poids/une charge minimale correspondante au modele listed dans le tableau des specifications (taille des vis : M4 x 10 mm).
2.2 Réglage du moniteur
- Pour une vision optimale, il est recommendé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soitcomfortable.
- Tenez le support pour empêcher le moniteur de tomber quand vous le changez d'angle.
- Vous pouvez ajuster l'angle du moniteur entre -5^ et 20^ .

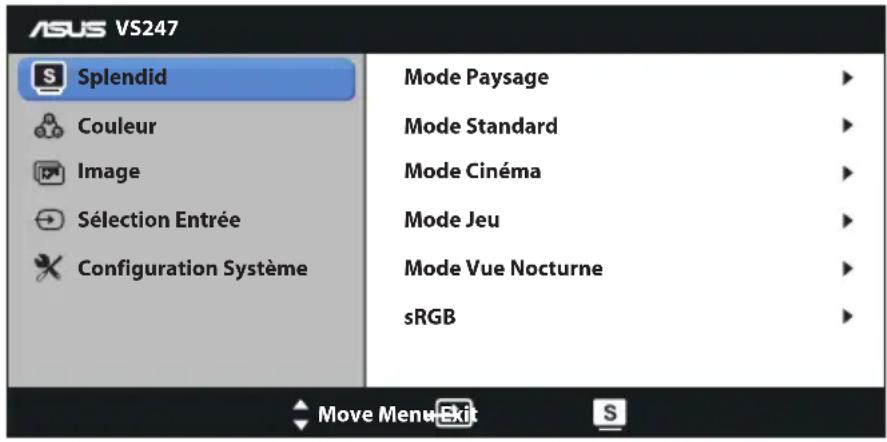

3.1.1 Reconfiguration
- Appuyez sur le bouton [MENU] pour ouvrir le menu OSD.
- Appuyez sur et pour naviguer parmi les fonctions. Mettez en surbrillance et selectionnez la fonction désirée en appuyant sur le bouton [MENU]. Si la fonction selectionnée possède un sous-menu, appuyez de nouveau sur et pour naviguer dans les fonctions du sous-menu. Mettez en surbrillance et selectionnez la fonction de sous-menu désirée en appuyant sur le bouton [MENU].
- Appuyez sur et pour changer le réglage de la fonction sélectionnée.
- Appuyez sur le bouton pour quitter le menu OSD. Répétez les étapes 2 et 3 pour régler une autre fonction.
3.1.2 Présentation des fonctions OSD

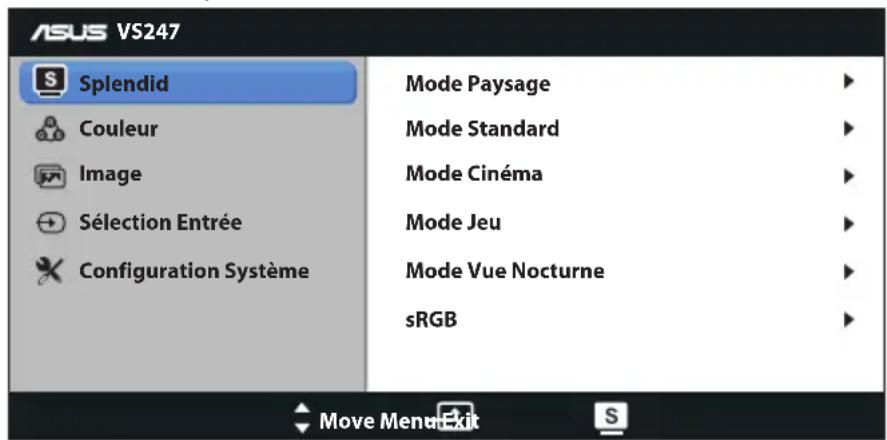

1. Splendid
Cette fonction contient six sous-fonctions que vous pouvez selectionner en fonction de votre préférence. Chaque mode possède l'option Réinitialiser, pour vous permettre de garder votre réglage ou de returner au mode prédéfini.
Mode Paysage: Le meilleurchoix pour prendre des photos de paysage, avec la fonction d'amélioration video SPLENDIDTM
Mode Standard: Le meilleurchioix pour éoperator les documents, avec la fonction d'amélioration video SPLENDIDTM.
Mode Cinéma: Le meilleurchoix pour regarder des films, avec la fonction d'amélioration video SPLENDIDTM.
Mode Jeu: Le meilleurchoix pour jouer a des yeux, avec la fonction d'amélioration video SPLENDIDTM.
Mode Vue Nocturne: Le meilleurchoix pour lesjeux ou les films dans des endroits sombres, avec la fonction d'amélioration video SPLENDIDTM.
- sRGB : C'est le meilleurchioix pour afficher les photos et les images venant des PC.
Dans le Mode Standard, les fonctions Saturation, Teinte de peu, Nettete, et ASCR ne sont pas configurables par l'utilisateur. Dans le mode sRGB, les fonctions Luminosite, Contraste, Saturation, Température Couleur, Teinte de peu, Nettete, et ASCR ne sont pas configurables par l'utilisateur.

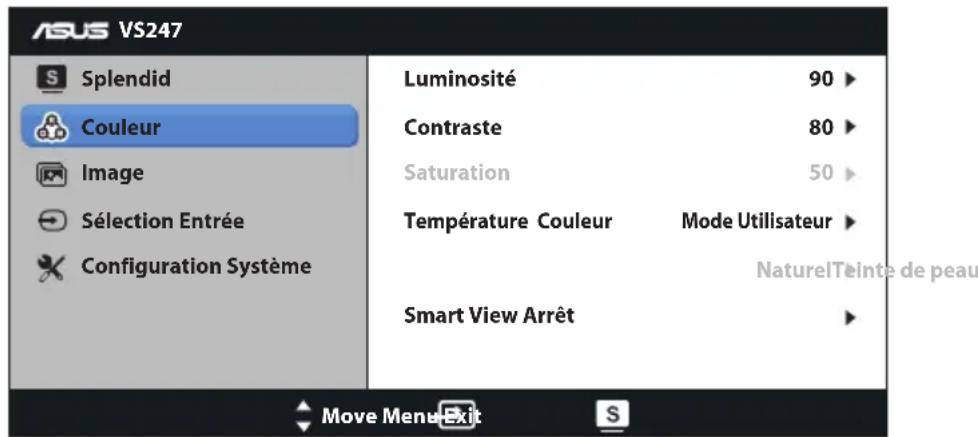

2. Couleur
Cette fonction permet de selectionner la couleur d'image que vous souhaitez utiliser.
Luminosite: La plage de réglage est de 0 à 100. est aussi un bouton de raccourci pour activer cette fonction.
- Contraste : La plage de réglage est de 0 à 100. ① est aussi un bouton de raccourci pour activer cette fonction.
- Saturation : La plage de réglage est de 0 à100.
- Température Couleur : Contient trois modes de couleurs prédéfinis (Froid, Normal, Chaud) et un mode Utilisateur.
- Teinte de peau : Contient trois modes de couleurs notamment, Rouge, Naturel et Jaune.
Smart View: Améliore la visibilité lorsque vous avez incliné l'écran.
Dans le Mode Utilisateur, les couleurs R (Rouge), V (Vert), et B (Bleu) sont configurables par l'utilisateur; la plage de réglage est 0 ~ 100.

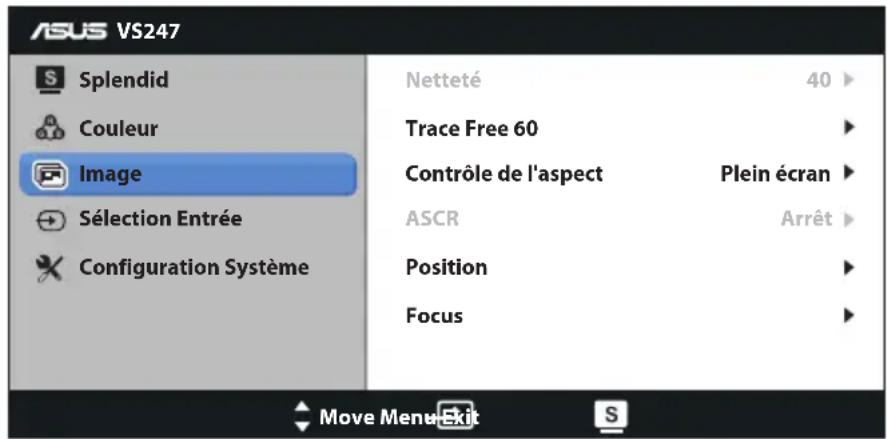

3. Image
VoussouspouceajusterlaNettete,leContrroledeI'aspect,laPosition (VGAseulement)etleFocus(VGAseulement)deI'mage.
- Nettété : Pour ajuster la nettété de l'image. La plage de réglage est de 0 à 100, (seulement disponible dans le « Mode Standard » du menu Splendid).
- Sans trace: Augmente le temps de réponse avec la technologie Over Drive. La plage de réglage est de 0 (lent) à 100 (rapide). (Disponible seulement sur les modèles VS247HR.)
- Contrôle de l'aspect : Pour régler le rapport d'aspect sur « Plein écran », « 4:3 » ou « Over Scan » (Surbalayage). (Le rapport « Over Scan » (Surbalayage) est seulement disponible avec l'entrée HDMI).
- ASCR : Choisissez MARCHE ou ARRET pour activer ou désactiver la fonction de rapport de contraste dynamique. (ASCR : Rapport de contraste ASUS Smart (ASCR). Désactivé dans le « Mode Standard ».)
- Position : Pour ajuster l'alignement horizontal (Position-H) et l'alignement vertical (Position-V) de l'image. La plage de réglage est de 0 à 100 (seulement disponible avec l'entrée VGA).
- Focus : Pour réduire les interférences de ligne horizontal et les interférences de ligne verticale en ajustant (Phase) et (Fréquence) séparément. La plage de réglage est de 0 à 100 (seulément disponible avec l'entrée VGA).

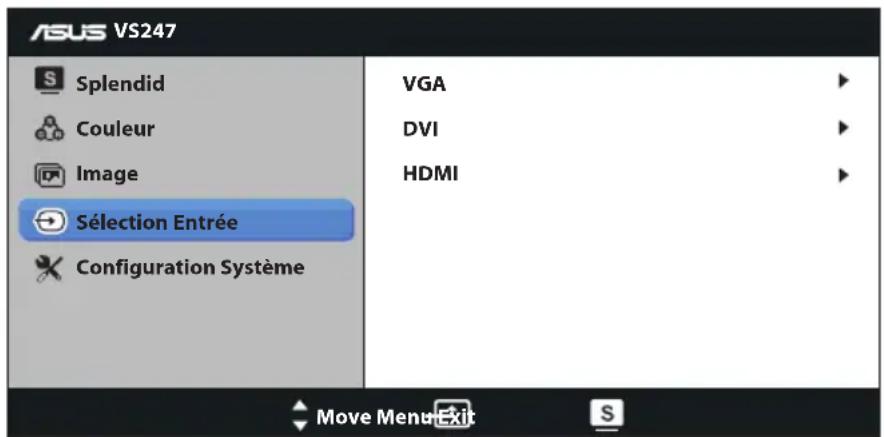

4. Sélection Entreee
Pour selectionner la source d'entrée entre VGA, DVI et HDMI.
- DVI: Disponible seulement sur les modèles VS228NE/HR, VS238NR/ HR, VS247NR/HR/HV.
- HDMI: Disponible seulement sur les modèles VS228HR, VS238HR, VS247HR, VS247HV.

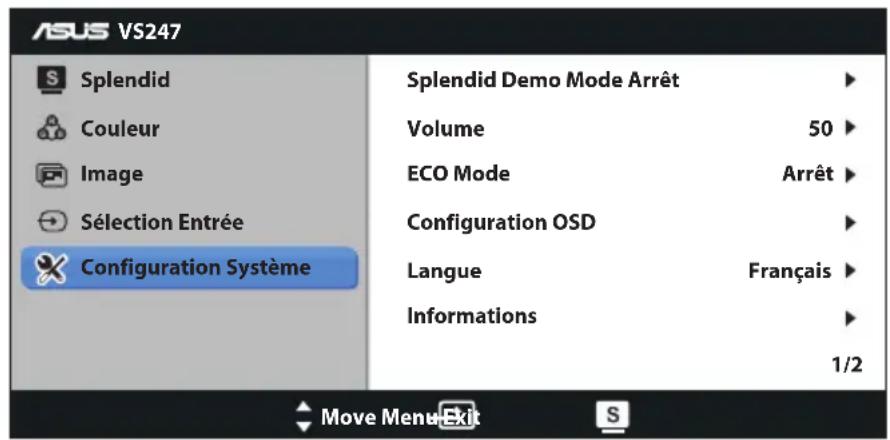

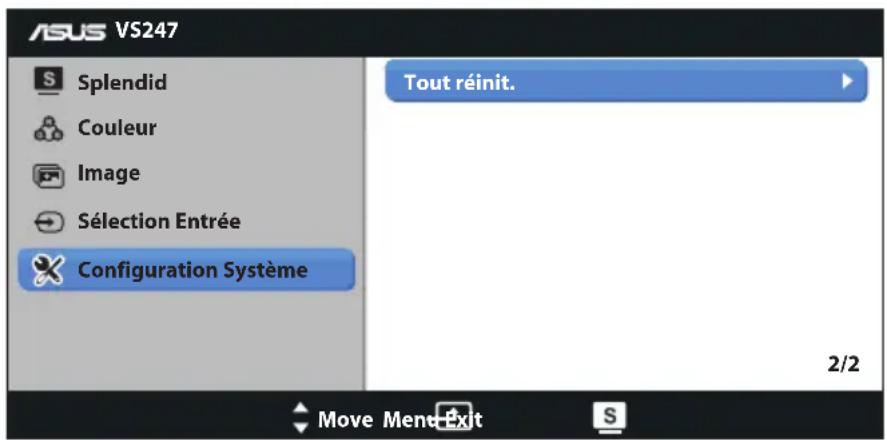

5. Configuration Systeme
Pour ajuster la configuration du système.
page 1/2 :
page 2/2 :
- Splendid Demo Mode : Pour activer le mode Demo de la fonction Splendid.
Volume: Pour ajuster le volume de sortie des écouteurs. La plage de réglage est de 0 à 100. (Disponible seulement sur les modèles VS228HR, VS238HR, VS247HR, VS247HV.)
ECO Mode: Pour activer le mode d'économie d'énergie. (Certains niveaux gris peuvent être difficiles à voir lorsque ECO est Marche. La luminosité est plus)basse que lorsque le rapport de contraste est régle sur 100).
- Configuration OSD : Pour ajuster la position horizontale (Position-H), la position verticale (Position-V), le salarié OSD, DDC/CI et la transparence du menu OSD.
-
Langue : PourCHOISIR la langue du menu OSD. Les options sont : Anglais, Francais, Allemand, Espagnol, Italien, Hollandais, Russe, Chinois traditionnel, Chinois simplifie et Japonais.
-
Informations : Affiche les informations du Port d'entrée, de la Résolution, de la Fréq-H, de la Fréq-V et du Nom du modele du moniteur.
-
Tout réinit: Réglez sur « OUI » pour restaurer tous les régages sur les régages par défaut.
3.2 Spécifications
| Modèle VS228DE/NE VS228DR/HR | |
| Taille du panneau 21,5"W (54,6 cm) |
| Résolution max. 1920 x 1080 (FHD) |
| Tech. rétroéclairage | Technologie Rétroéclairage DEL |
| Luminosité (Typ.) 200cd/m | 2 | 250cd/m² |
| Rapport de contraste intrisique (Typ.) | 600:1 1000:1 | |
| Angle de vision (CR=10) | ≥90°(H) / ≥65°(V) | ≥170°(H) / ≥160°(V) |
| Couleurs de l'écran 16,7 M | |
| Temps de réponse 5ms | |
| Sortie écouteurs | Non | VS228DR: Non
VS228HR: Oui |
| Son de HDMI Non | | VS228DR: Non
VS228HR: Oui |
| Entrée HDMI (HDMI 1.3) Non | | VS228DR: Non
VS228HR: Oui |
| Entrée DVI | VS228DE: Non
VS228NE: Oui | VS228DR: Non
VS228HR: Oui |
| Entrée D-Sub Oui | |
| Consommation électrique allumé | Marche < 21,1 W* |
| Note * Base sur la norme Energy Star 6.0 |
| Mode Economie d'énergie < 0,5 W |
| Mode ETEINT < 0,5 W |
| Inclinaison -5° ~ +20° |
| Montage mural VESA | Oui (100mm x 100mm) |
| Phys. Dimensions (LxHxD) 514 x 386 x 200 mm |
| Dimensions de la boîte (LxHxD) | 566 x 443 x 130 mm |
| Poids net (approx.) | 3,8 kg |
| Poids brut (approx.) | 5,9 kg |
| Tension de voltage | 100~240V c.a. (intégré) |
| Modèle VS238HR VS | S238NR | |
| Taille du panneau 23"W (58,4cm) |
| Résolution max. 1920 x 1080 (FHD) |
| Tech. rétroéclairage Technologie Rétroéclairage DEL |
| Luminosité (Typ.) 250cd/m | 2 |
| Rapport de contraste intrisique (Typ.) | 1000:1 |
| Angle de vision (CR=10) | ≥170°(H) / ≥160°(V) |
| Couleurs de l'écran 16,7 M | |
| Temps de réponse 5ms | |
| Sortie écouteurs | Oui Non | |
| Son de HDMI Oui Non | | |
| Entrée HDMI (HDMI 1.3) Oui Non | Non | |
| Entrée DVI Oui | |
| Entrée D-Sub Oui | |
| Consommation électrique allumé | Marche < 22 W* |
| Note * Base sur la norme Énergie | Star 6.0 |
| Mode Economie d'énergie < 0,5 W | |
| Mode ETEINT < 0,5 W | |
| Inclinaison -5° ~ +20° | |
| Montage mural VESA Oui (100mm x 100mm) | |
| Phys. Dimensions (LxHxD) | 552 x 400 x 200 mm |
| Dimensions de la boîte (LxHxD) | 608 x 460 x 130 mm |
| Poids net (approx.) 3,4 kg | |
| Poids brut (approx.) | 5,8 kg |
| Tension de voltage | 100~240V c.a. (intégré) |
| Modèle VS247HR/HV VS247NR | |
| Taille du panneau 23,6"W (59) | 9 cm) |
| Résolution max. 1920 x 1080 (FHD) |
| Tech. rétroéclairage Technologie Rétroéclairage DEL |
| Luminosité (Typ.) 250cd/m | 2 |
| Rapport de contraste intrisique (Typ.) | 1000:1 |
| Angle de vision (CR=10) | ≥170°(H) / ≥160°(V) |
| Couleurs de l'écran 16,7 M |
| Temps de réponse | VS247HR: 2 ms (Gris à gris) VS247HV: 5 ms | 5 ms |
| Sortie écouteurs | Oui Non | |
| Son de HDMI Oui Non | | |
| Entrée HDMI (HDMI 1.3) Oui Non | Non | |
| Entrée DVI Oui | |
| Entrée D-Sub Oui | |
| Consummation électrique allumé | Marche < 22,7 W* |
| Note * Base sur la norme Énergie y Star 6.0 |
| Mode Economie d'énergie < 0,5 W |
| Mode ETEINT < 0,5 W | |
| Inclinaison -5° ~ +20° | |
| Montage mural VESA Oui (100mm x 100mm) |
| Phys. Dimensions (LxHxD) | 562 x 400 x 200 mm |
| Dimensions de la boîte (LxHxD) | 618 x 469 x 130 mm |
| Poids net (approx.) 4,4 kg | |
| Poids brut (approx.) | 6,8 kg |
| Tension de voltage | 100~240V c.a. (intégré) |
3.3 Guide de dépannage (FAQ)
| Problème Solution possible |
| Levoyant DEL d'alimentation n'est pas ALLUMÉ | Appuyez sur le bouton pour vérifier si le monitér est en mode ALLUMÉ.Vérifiez si le cordon d'alimentation est correctement branché sur le monitér et sur la prise de courant. |
| Levoyant DEL d'alimentation est de couleur orange et il n'y a aucune image sur l'écran | Vérifiez si le monitér et l'ordinateur sont en mode ALLUMÉ.Assurez-vous que le cable de signal est correctement branché sur le monitér et sur l'ordinateur.Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordueConnectez l'ordinateur à un autre monitér disponible pour vérifier si l'ordinateur marche correctement. |
| L'image de l'écran est trop claire ou trop foncée | Ajustez les réglages Contraste et Luminosité avec le menu OSD. |
| L'image n'est pas centré ou elle n'est pas dimensionné correctement | Appuyez sur le bouton pendant deux secondes pour ajuster automatiquement l'image.Ajustez les réglages Position H ou Position V avec le menu OSD. |
| L'image de l'écran tremble ou un effet de 'vagues' est visible sur l'image | Assurez-vous que le cable de signal est correctement branché sur le monitér et sur l'ordinateur.Eloignez les apparils électriques susceptibles de cause des interférences. |
| Les couleurs de l'image de l'écran sont bizarre (le blanc n'apparait pas blanc) | Vérifiez le cable de signal et assurez-vous qu'aucune broche n'est tordue.Effectuez une réinitialisation avec le menu OSD.Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température des couleurs dans le menu OSD. |
| L'image de l'écran est floue ou difficile à voir | Appuyez sur le bouton pendant deux secondes pour ajuster automatiquement l'image (mode VGA seulement).Ajustez les réglages Phase et Horloge avec le menu OSD. |
| Aucun son ou le son est très faible(pour les modèles VS228HR, VS238HR, VS247HR, VS247HV) | Vérifiez que le cable audio est bien branché sur le monitér.Ajustez le réglage du volume sur votre ordinateur et sur votre monitér.Vérifiez que le pilote de la carte de son de votre ordinateur a été correctement installé et activé. |
3.4 Fréquences supportées
Support de synchronisation des modes VESA / IBM (entrees D-SUB, DVI-D, HDMI)
| Résolution | Taux derafraîchissement | Fréquence horizontalie |
| 640 x 350 | 70 Hz | 31,469 KHz | |
| 640 x 480 | 60 Hz | 31,469 KHz | |
| 640 x 480 | 67 Hz | 35 KHz | |
| 640 x 480 | 75 Hz | 37,5 KHz | |
| 720 x 400 | 70 Hz | 31,469 KHz | |
| 800 x 600 | 56 Hz | 35,156 KHz | |
| 800 x 600 | 60 Hz | 37,879 KHz | |
| 800 x 600 | 72 Hz | 48,077 KHz | |
| 800 x 600 | 75 Hz | 46,875 KHz | |
| 848 x 480 | 60 Hz | 31,02 KHz | |
| 1024 x 768 | 60 Hz | 48,363 KHz | |
| 1024 x 768 | 70 Hz | 56,476 KHz | |
| 1024 x 768 | 75 Hz | 60,023 KHz | |
| 1152 x 864 | 75 Hz | 67,5 KHz | |
| 1280 x 720 | 60 Hz | 44,772 KHz | |
| 1280 x 800 | 60 Hz | 49,702 KHz | |
| 1280 x 960 | 60 Hz | 60 KHz | |
| 1280 x 1024 | 60 Hz | 63,981 KHz | |
| 1280 x 1024 | 75 Hz | 79,976 KHz | |
| 1366 x 768 | 60 Hz | 47,712 KHz | |
| 1440 x 900 | 60 Hz | 55,935 KHz | |
| 1680 x 1050 | 60 Hz | 65,29 KHz | |
| 1680 x 1050 | 60 Hz | 64,674 KHz | |
| 1920 x 1080 | 60 Hz | 67,5 KHz | |
| 1920 x 1080 | 60 Hz | 66,587 KHz | |
Support de synchronisation des formats HDMI 1.3 CEA-861 (pour l'entrée HDMI)
| Résolution | Taux de
rafraîchissement | Fréquence horizontalie |
| 640 x 480P | 59,94 / 60 Hz 31,469 | / 31,5 KHz |
| 720 x 480P | 59,94 / 60 Hz 31,469 | / 31,5 KHz |
| 720 x 576P | 50 Hz 31,25 KHz | |
| 1280 x 720P | 50 Hz 37,5 KHz | |
| 1280 x 720P | 59,94 / 60 Hz 44,955 | / 45 KHz |
| 1440 x 480P | 59,94 / 60 Hz 31,469 | / 31,5 KHz |
| 1440 x 576P | 50 Hz 31,25 KHz | |
| 1920 x 1080i | 50 Hz | 28,125 KHz |
| 1920 x 1080i | 59,94 / 60 Hz | 33,716 / 33,75 KHz |
| 1920 x 1080P | 50 Hz 56,25 | KHz |
| 1920 x 1080P | 59,94 / 60 Hz 67,433 / 67,5 KHz | |
- Les modes qui ne sont pas listedes dans ces tableaux peuvent ne pas etre supportés. Pour une résolution optimale, nous vous conseillons deCHOISIR un mode listedes dans les tableaux ci-dessus.
