Type de produit	Hotte de cuisine
Marque	Samsung
Modèle	HDC6255BG
Puissance d'aspiration max	550 m³/h
Tension nominale	220-240 V ~ 50/60 Hz
Moteur (absorption)	1 x 130 W
Diamètre sortie d'air	150 mm
Éclairage	2 lampes halogènes 20 W chacune
Classe électrique	Classe II (double isolation)
Nombre de vitesses	3 (1ère, 2ème, 3ème)
Commandes	Mécaniques (touches éclairage, arrêt, vitesses)
Mode d'évacuation	Aspirant (évacuation extérieure) ou filtrant (recyclage avec filtre à charbon)
Filtre anti-graisse	Aluminium, lavable (tous les 2 mois, lave-vaisselle)
Filtre à charbon	Optionnel, non lavable, à remplacer tous les 4 mois
Distance minimale table cuisson/hotte	65 cm
Alimentation requise	Prise avec fusible 3 A ou disjoncteur omnipolaire 3 mm
Poids (estimé)	10 kg

FOIRE AUX QUESTIONS - HDC6255BG SAMSUNG

Quelle est la distance minimale d'installation entre la hotte et la plaque de cuisson ?

La distance minimale entre la surface de support des récipients et la partie la plus basse de la hotte doit être d'au moins 65 cm.

Comment installer la hotte en mode évacuation ?

Pour le mode aspirant, il faut prévoir un conduit d'évacuation de l'air vers l'extérieur. Utilisez un tuyau de même diamètre que la sortie (150 mm) et évitez les réductions qui diminuent les performances. Fixez la bride de raccordement au plafond et raccordez-la à la hotte via un tube.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés au moins tous les 2 mois. Ils sont lavables au lave-vaisselle. Après plusieurs lavages, ils peuvent changer de couleur, ce qui ne nécessite pas de remplacement.

Quand remplacer le filtre à charbon ?

Le filtre à charbon n'est ni lavable ni régénérable. Il faut le remplacer au moins tous les 4 mois, ou plus souvent selon l'utilisation.

Comment remplacer les lampes halogènes ?

Retirez le verre en faisant levier dans les fentes prévues, puis remplacez la lampe par une lampe de même type (20 W). Ne touchez pas les lampes avec les mains nues.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par un câble ou un ensemble spécialement prévu, disponible auprès du fabricant ou de son service d'assistance technique. N'utilisez pas la hotte avec un câble abîmé.

Puis-je utiliser la hotte en mode recyclage ?

Oui, il faut installer des filtres à charbon actif (en option). Le mode filtrant renvoie l'air purifié dans la pièce. Suivez les instructions de montage fournies avec les filtres.

Quelles précautions de sécurité prendre avec des appareils à gaz ?

Lorsque la hotte est utilisée avec des appareils à gaz, la pièce doit être correctement ventilée. Évitez une dépression excessive (max 4 Pa) pour ne pas inverser le flux de combustion. Ne flambez jamais sous la hotte.

Comment brancher la hotte électriquement ?

La hotte est de classe II (pas de terre). Branchez le fil marron à la phase (L) et le bleu au neutre (N). Utilisez une prise avec fusible 3 A ou un interrupteur omnipolaire avec ouverture des contacts de 3 mm.

Que signifie le symbole DEEE sur la hotte ?

Le symbole signifie que cet appareil ne doit pas être jeté avec les déchets ménagers. Il doit être déposé dans une déchetterie spécialisée pour le recyclage des appareils électriques et électroniques.

MODE D'EMPLOI HDC6255BG SAMSUNG

F HOTTE DE CUISINE - Notice d'utilisation

Spécifications techniques

HOTTE DE CUISINE

HDC6255BG

HDC6955BG

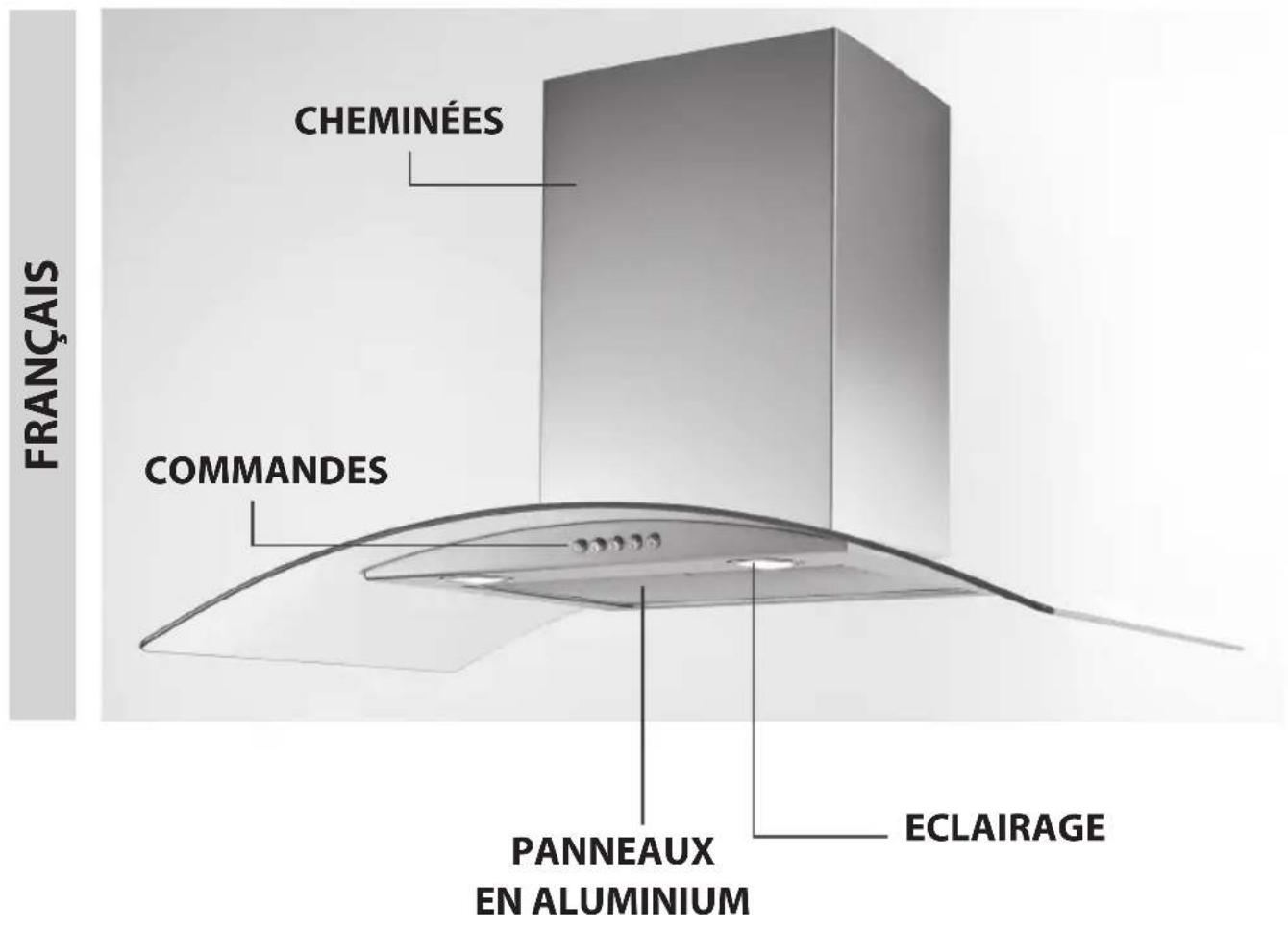

FRANÇAIS CHEMINÉES COMMANDES PANNEAUX EN ALUMINIUM ECLAIRAGE

HDC6255BG - HDC6955BG

Puissance d'aspiration (m3/h) : 550

Tension : 220-240V \~ 50/60Hz

Moteur absorption : 1x130W

Diamètre sortie air (mm) : 150

Lampes : 2x20W

GÉNERALITÉS

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l'air à l'extérieur – Fig.1B), filtrant (retour de l'air à l'intérieur – Fig.1A)

CONSEILS POUR LA SÉCURITÉ

Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local.

Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

- lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. En cas de doutes, contacter un électricien qualifié.

- Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

- Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphasé protégés par un fusible 3A.

Attention!

Dans certaines circonstances les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche.

B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.

C) Il est absolument interdit de flamber sous la hotte.

D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.

E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu.

F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.

G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.

H) Veillez à ce que les enfants ne jouent pas avec l'appareil.

I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.

L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

M) Veuillez utiliser une prise de courant privée pour la fiche d'alimentation électrique.

: il pourrait y avoir un risque d'incendie.

N) Veuillez ne pas faire fonctionner la hotte lorsque vous flambez des plats ou une poêle à frire.

: il pourrait y avoir un risque d'incendie.

O) Veuillez ne pas toucher le produit ou appuyer sur l'interrupteur avec les mains mouillées.

: il pourrait y avoir un risque d'électrochoc.

P) Veuillez ne pas essuyer la hotte avec des produits chimiques lors du nettoyage.

Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire

l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets.

Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.

- Connexion électrique

L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre.

La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre

Si elle n'a pas été prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible.

En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.

- La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l'extérieur de celle inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés

par une énergie différente de celle électrique. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.7).

- S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

- Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

- Fixation murale

Exécuter les trous A en respectant les cotes indiquées (Fig.2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig.5). En cas de différents montages utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi, où sera fixée la hotte.

- Fixation des raccords télescopiques de décoration

Mettre des gants pour retirer le film protecteur de la cheminée en faisant attention à ne pas la rayer (Fig.3).

Attention! Si l'appareil dispose d'un raccord inférieur à languette, avant de procéder aux opérations de fixation, plier vers l'intérieur la languette du raccord inférieur à l'aide d'une pince comme illustré à la figure 5 phase 1.

Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de décoration. Si votre appareil doit être installé dans le modèle aspirant ou doté d'un moteur externe, prévoir le trou de l'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.4), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.4), tout en respectant la distance depuis le plafond indiquée à la Fig.2. Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.5 - Phase 2).

Introduire le raccord supérieur à l'intérieur du raccord inférieur. Fixer le raccord inférieur à la hotte au moyen des vis B fournies (Fig.5 - Phase 2), retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.4).

Si on veut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

- Modèle filtrant

Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modèle aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu. Si le jeu n'est pas fourni, commandez-le à votre revendeur comme accessoire. Les filtres doivent être appliqués au groupe aspirant situé à l'intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrés jusqu'au déclic d'arrêt (Fig.8).

EMPLOI ET ENTRETIEN

- Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour

éliminer au maximum les odeurs et évacuer l'air vicié.

Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

- Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.

- Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisselle.

- Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement.

Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.

- Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.

- Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.

- N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

- Remplacement des lampes halogènes (Fig.6):

Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes mains nues.

- Commandes: (Fig.9) mécaniques les symboles sont les suivants:

A = touche ECLAIRAGE

B = touche OFF

C = touche PREMIERE VITESSE

D = touche DEUXIEME VITESSE

E = touche TROISIEME VITESSE.

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.

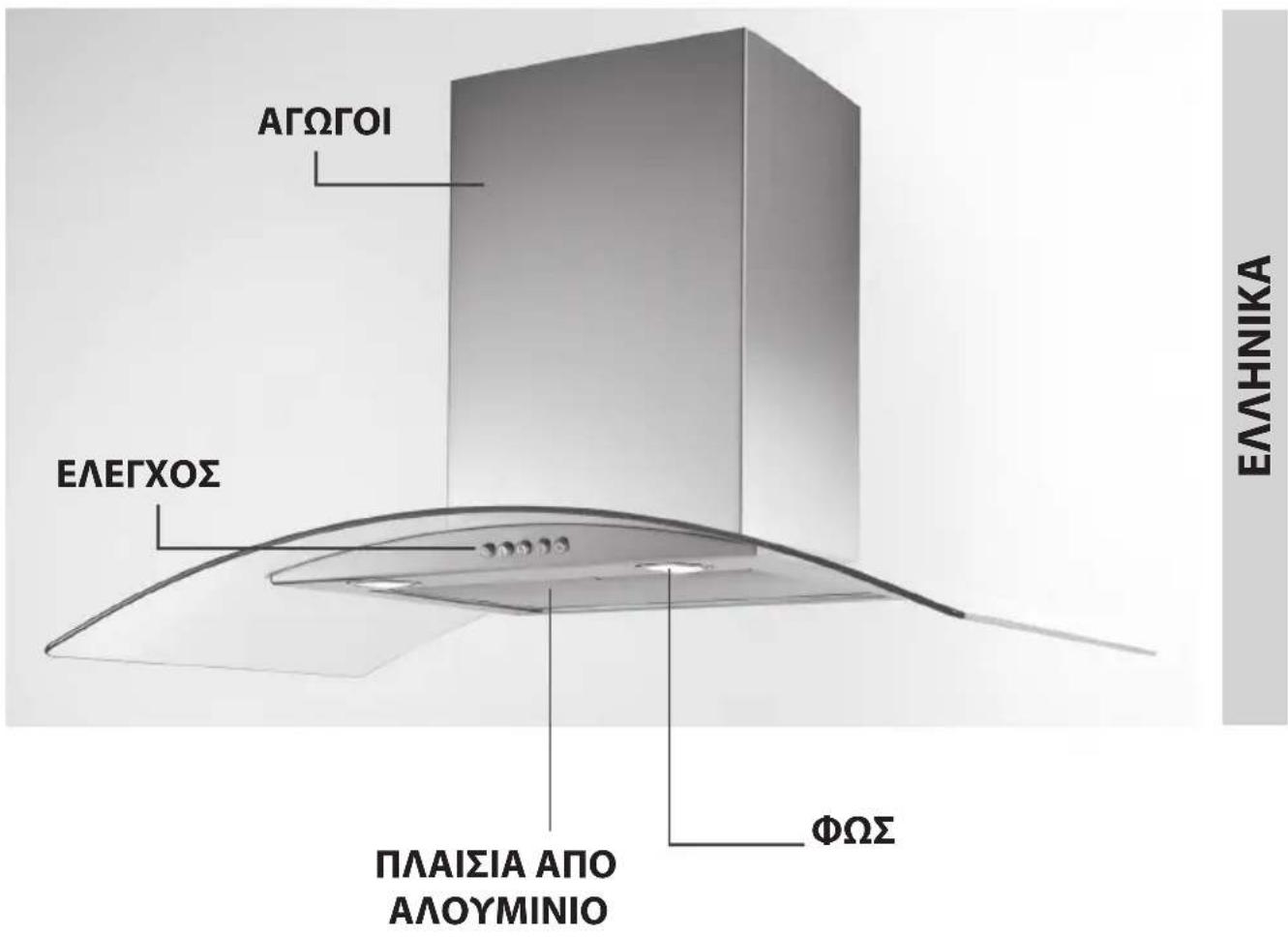

ΣΕΙΡΑ ΑΠΟΣΜΗΤΗΡΩΝ

HDC6255BG

HDC6955BG

PERDORIMI DHE SHERBIMI

- Keshillohet te vihet ne funksionim pajisja para se te gatuhet cfaredo lloj ushqimi. Keshhillohet te lihet ne pune pajisja per 15 minuta mbas perfundimit te gatimit te ushqimeve, per te nxjerre plotesisht ajrin e ndotur.
