MODE D'EMPLOI DRAW Technical Suite X7 COREL

Guide de l'évaluateur

Contenu

1 | Présentation de CorelDRAW Technical Suite X7............ 1
2 | Profil des clients 5
3 | Composants 7
4 | Fonctionnalités clés 9

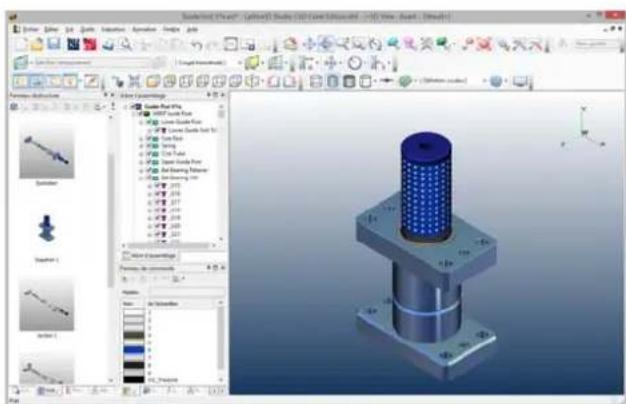

5 | Lattice3D Studio CAD Corel Edition 19

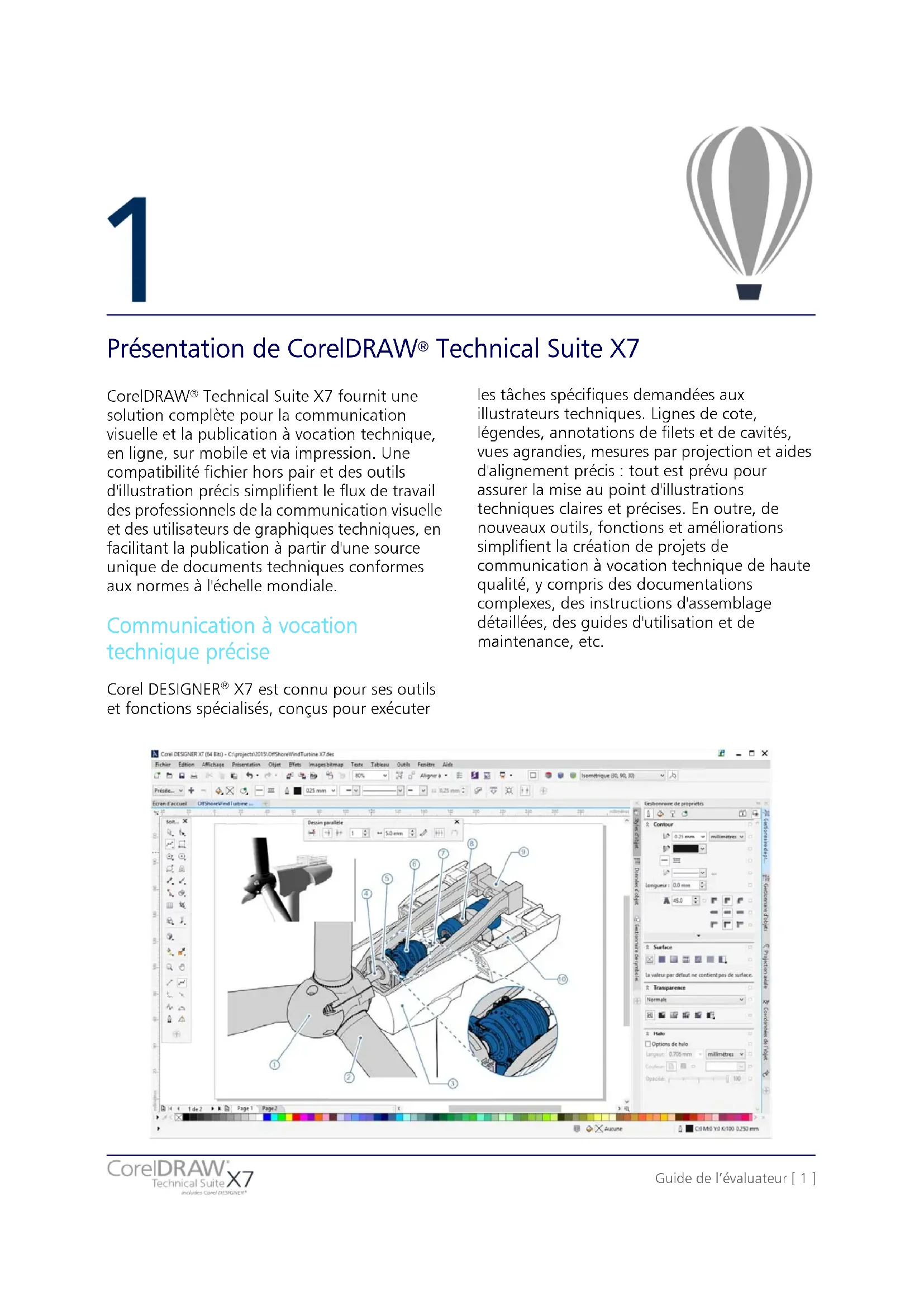

Présentation de CorelDRAW® Technical Suite X7

CorelDRAW® Technical Suite X7 fournit une solution complète pour la communication visuelle et la publication à vocation technique, en ligne, sur mobile et via impression. Une compatibilité fichier hors pair et des outils d'illustration précis simplifient le flux de travail des professionnels de la communication visuelle et des utilisateurs de graphiques techniques, en facilitant la publication à partir d'une source unique de documents techniques conformes aux normes à l'échelle mondiale.

Communication à vocation technique précise

Corel DESIGNER® X7 est connu pour ses outils et fonctions spécialisés, concus pour executer

les tâches spécifiques demandées aux illustrateurs techniques. Lignes de cote, légendes, annotations de filets et de cavités, vues agrandies, mesures par projection et aides d'alignment précis : tout est prévu pour assurer la mise au point d'illustrations techniques claires et précises. En outre, de nouveaux outils, fonctions et améliorations simplifiént la création de projets de communication à vocation technique de haute qualité, y compris des documentations complexes, des instructions d'assemblage détaillées, des guides d'utilisation et de maintenance, etc.

Tirez parti des ressources techniques

Avec CorelDRAW Technical Suite X7, you pouvez acceder à vos données critiques à partir de sources différentes et vous assurer que tous vos fichiers techniques importants peuvent être livrés dans un format lisible. Sollicité, Lattice3D Studio Corel Edition vous permit d'ouvrir et de modifier des modèles 3D et d'importer des vues 3D dans vos illustrations techniques. Cette application de visualisation 3D étant entière intégrée à Corel DESIGNER et Corel PHOTO-PAINT, convertir vos fichiers 3D en illustrations vectorielles et rendus bitmap est un vrai jeu d'enfant. Grâce à l'efficacité de la visualisation 3D, vous pouvez insérer des modèles 3D sous formes d'objects liés ou incorpôres dans toute illustration à vocation technique pour dispose d'un accès, d'une ↔reference et d'un partage immédiats. Logiciel compagnon en option, Lattice3D Studio Corel CAD Edition vous permit de partager à jour automatiquement les illustrations provenant de sources 3D afin de partager en œuvre les évventuels changements de conception avant la fabrication.

Pour favoriser uneonne collaboration entre collégues et clients, CorelDRAW Technical Suite X7 offre une compatilité fichiers de premier plan:AutoCAD DWG et DXF,Adobe Ilustrator CS/CC, AdobePhotoshop CS/CC, Microsoft Publisher ou Adobe Acrobat. Autant de formats accessibles et propices à la reaffectation de données tirées de sources des plus diverses.

Options de publication uniques

Pour améliorer encore davantage sa compatibilité fichiers hors pair, CorelDRAW Technical Suite X7 assure désormais la publication de vos documents au format PDF 3D. Vous pouvez exporter vos documents vers plus de 100 formats de fichier (y compris, CGM, SVG, EPS, DWG, TIFF, PNG, JPEG), ce qui garantit la possibilité de pouvoir échanger des fichiers avec des collègues et clients partout dans le monde et de produit en aval une grande variété de documents.

Conformité aux normes les plus exigeantes

Pour vos travaux destinés à un large public, vous avez la possibilité de localiser vos schémas grâce à la nouvelle prise en charge du format XLIFF, qui permet d'envoyer du texte aux systèmes de mémoire de traduction (TMS) et d'en receivevoir. Vous pouvez aussi compter sur la conformité aux différents systèmes normés grâce à la prise en charge des normes SVG et CGM, ainsi que des normes WebCGM ATA et S1000D.

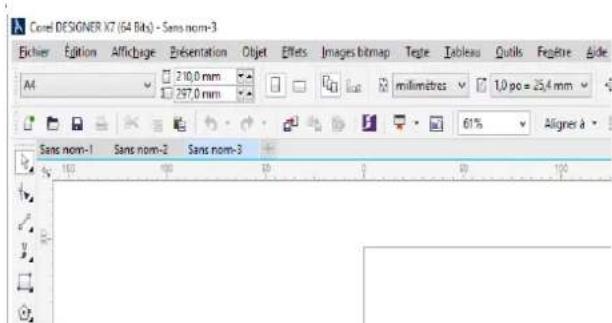

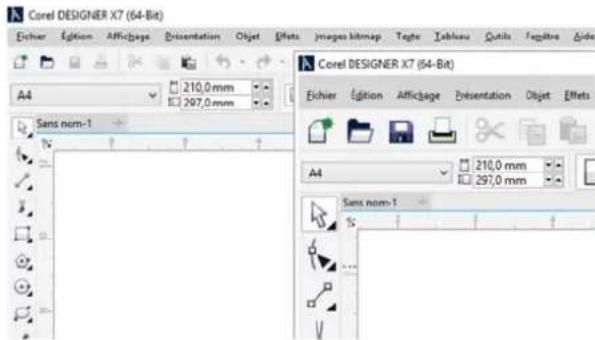

Rapidité et efficacité au travail

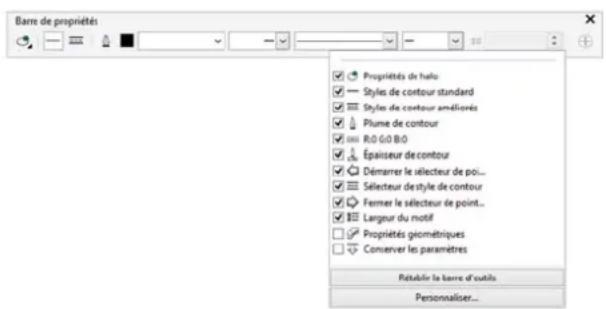

Avec Corel DESIGNER X7, vous disposez d'un gage d'efficacité et de Productivité supérieures grâce à une importante série de fonctions nouvelles et améliorées, au nombre desquelles figurent les surfaces et les transparencies, ainsi que plusieurs flux d'automatisation et de création de document.

Comme son interface d'automatisation est puissant, vous avez la possibilité de définir la publication SVG comme tâche d'arrière-plan, Corel DESIGNER X7. Cela facilité également l'intégration aux systèmes de gestion de contenus (CMS), de gestion des données produit (PDM) et de gestion du cycle de vie des produits (PLM).

CorelDRAW Technical Suite X7 comprehend également CorelDRAW® X7 et Corel® PHOTOPAINT™ X7, deux applications professionnelles de conception créative et de retouche d'image ideales pour la production en aval de divers éléments (supports marketing, graphiques et documents de presentation) à partir d'une illustration technique ou d'une conception 3D importée.

Options d'achat au choix

CorelDRAW Technical Suite est offert suivant plusieurs formules adaptées aux préférences des utilisateurs.

Licence perpetuelle

• Adhésion Standard CorelDRAW Technical Suite: ce statut non payerdonne acces aux mises a niveau de performances et de stabilité, ainsi qu'au contenu en ligne, polices et fonctions, telles que la validation des codes QR. Il est accorded à tout acheteur de la version boite, telechargement ou de licence multiposte de la suite.

Adhésion Premium CorelDRAW Technical Suite : en plus du contenu exclusif en ligne, des polices professionnelles, de l'accès en avant-première aux nouveaux services et fonctionnalités à mesure qu'ils sont disponibles, ce statut payant donne accès aux mises à jour vers la prochaine version majeure de la suite graphique, aussi longtemps que votre statut est actif.

Abonnement

• L'abonnement est la solution ideale pour les sociétés et les particuliers qui disposent d'un budget logiciels mensuel ou annuel fixe, mais qui ont besoin de-disposer des derniers outils disponibles. La location du logiciel est possible pour 30 ou 365 jours. Vous bénéficiaz de tous les avantages de l'adhesion Premium, y compris l'accès illimité au contenu en ligne, à des polices professionnelles, aux nouvelles fonctions et services à mesure qu'ils sont disponibles et aux mises à jour automatiques vers la prochaine version majeure de la suite pendant toute la durée de l'abonnement.

Profil des clients

Professionnels de la communication technique

Comme on peut s'y attendre, ces utilisateurs ont souvent suivi une formation spécialisée dans un domaine technique ou graphique, par exemple l'illustration ou la rédaction technique, et travaillant dans des secteurs (automobile, aérospatiale, télécommunications, ingénierie, architecture et construction (IAC) et habilitation) où le travail ou la production se fait en discontinu.

Les graphiques qu'ils créent, notamment les illustrateurs techniques, sont repris dans des documents des plus divers (notices de montage, guides d'utilisation, catalogues de pieces détagées illustrés, manuels de maintenance, schémas, diagrammes de câblage), lesquels sont publiés sur plusieurs supports, de l'imprimé aux pages Web, sur les apparêls mobiles, en passant par des manuels techniques interactifs électroniques (IETM).

Les professionnels de la communication à vocation technique doivent creer des publications techniques multilingues destinées à une base internationale de clients. La possibilité de travailler en toute transparence avec les systèmes de mémoire de traduction (TMS) utilisés dans le flux de localisation est essentielle pour rationaliser les processus.

Par ailleurs, de nombreuses petites et moyennes entreprises comptent sur des systèmes de création et de gestion de contenu et recherche naturellement des solutions facies à intégrer.

Utilisateurs de graphiques techniques

Souvent des autodidactes en conception graphique et travaillant au sein de grandes entreprises dans les secteurs de la fabrication, de l'automobile, des télécommunications, de la pharmaceutique, des produits chimiques et de l'énergie, ces utilisateurs sont appelés, entre autres tâches, à creer des éléments graphiques des plus divers, y compris des diagrammes pour presentations, plans d'étage et schémas d'implantation, soit debout en bout ou à partir d'un modele d'origine, soit à partir de fichiers existants. Souvent,ils travaillent en collaboration et les graphiques qu'ils produit peuvent être importés par la suite dans des applications bureautiques de même que des logiciels de creation d'organigramme et d'édition electronique.

Dans une organisation type, il peut y avoir de nombreux utilisateurs de graphiques techniques dispersés dans plusieurs services ou unités d'exploitation. En général, ils ne se servent pas du logiciel tous les jours comme tel et n'ont pas souvent de possibités de formation poussaee.

Ils préférent donc des solutions facies à prendre en main et porteuses de gains d'efficacité lorsqu'ils réaffectent d'anciens fichiers et données CAO 2D, élaborant des diagrammes techniques de base et procédent aux sorties standardisées.

3

Composants

Applications

• Corel DESIGNER X7: offrant des outils de précision repondant aux besoin des utilisateurs, aussi bien pour le dessin vectoriel que pour la mise en page et la création d'organigramme, cette application spécialisée viendra simplifier le flux de travail graphique à usage technique.
  CorelDRAW X7: cette application d'illustration vectorielle et de mise en page intuitives est le compagnon idéal de Corel DESIGNER, parce qu'elle offre aux professionnels du graphisme un complément d'outils graphiques et de conception créative nécessaires à la mise au point de pieces d'accompagnement comme des documents marketing mariant art et technique.
• Corel® PHOTO-PAINT® X7 : de simples retouches aux mises au point poussees, cet éditeur d'image professionnel vous aide à modifier et améliorer les photos voulues pour les communications techniques et les projets de création graphique.
• Corel® PowerTRACE X7 : avec cet utiliser, la conversion de bitmaps, tels que les bleus, en graphiques vectoriels précis et editable se fait plus rapide.

• Lattice3D Studio Corel Edition : cette application de conception 3D vous permet de creer des illustrations vectorielles et des rendus photo réalisistes à partir de vues 3D, y compris les coupes transversales et les modifications déléments 3D, telles que la création de vues éclatées.

• Lattice3D Player: cette visionneuse 3D est intégrée à Corel DESIGNER X7 pour permettre l'insertion dans des illustrations techniques déléments de données 3D. Elle permet aussi de modifier les vues 3D et les modes d'affichage.

• Corel CAPTURE™ X7: réduite à un cliq par ce puissant utiliser, la capture images à l'écran se révèle très pratique lorsque vous mettez au point la documentation illustrée d'un logiciel tel qu'un guide de l'utilisateur.

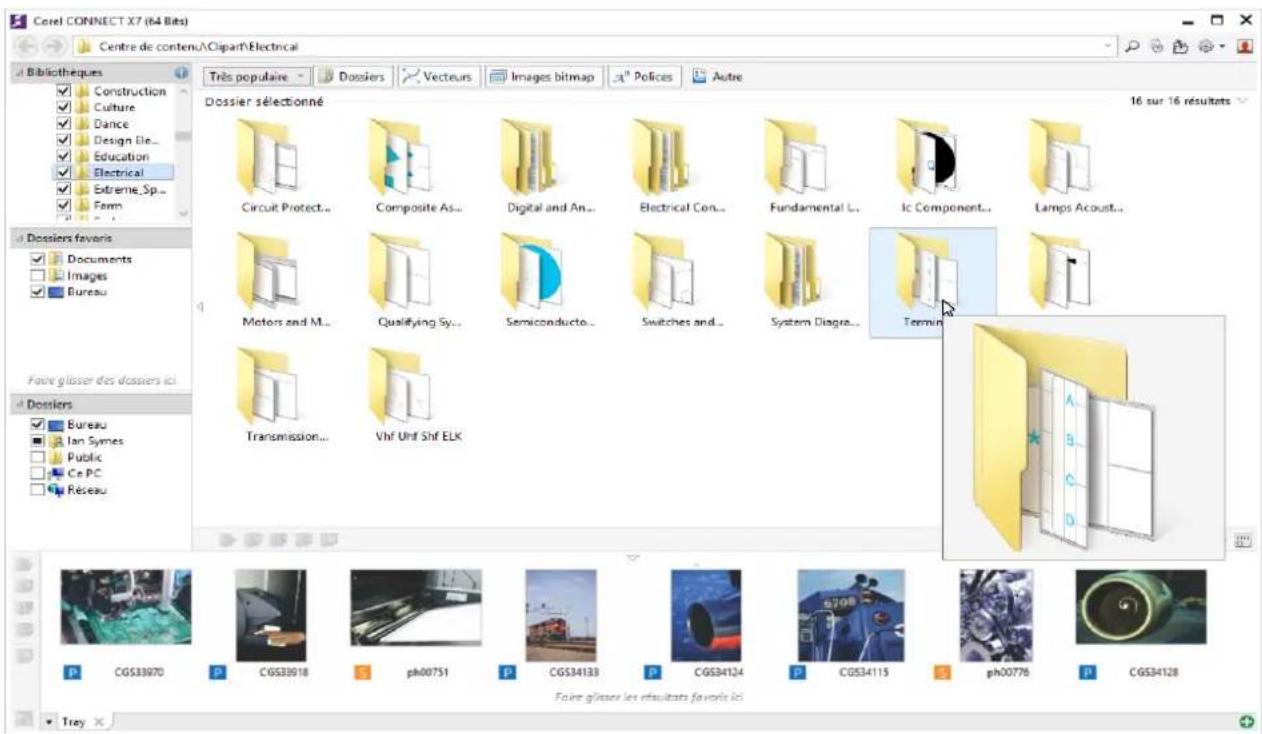

• Corel CONNECT X7: ce navigateur plein écran permet à l'utilisateur de parcourir le contenu numérique de la suite, sur son ordinateur ou un réseau local, pour couver rapidement le complément idéal d'un dessin. Pleinement intégré, le navigateur s'affiche sous forme de menu fixe dans Corel DESIGNER, CorelDRAW et Corel PHOTO-PAINT.
• Corel® Website Creator:设计理念, monter et généres des sites Web n'ont jamais été aussi faciles et rapides.
• PhotoZoom Pro 3 : avec ce module externe, les utilisateurs inscrits peuvent exporter et agrandir des images numériques de Corel PHOTO-PAINT.

Applications d'appoint

• Microsoft® Visual Basic® for Applications 7.1 : cet environnement de développement intégré offre aussi la prise en charge 64 bits et vous aide à optimiser votre flux de production en automatisant les tâches.
• Microsoft® Visual Studio® Tools for Applications : cet ensemble d'outils comprend la puissance de l'infrastructure .NET afin que les

développeurs puissant creer des modules externes et des modules complémentaires avec Visual Studio qui font gagner du temps en permettant d'automatier les tâches et d'endetre les fonctionnalités.

• Assistant Recto/verso : cet assistant vous aide à optimiser votre travail pour l'impression recto verso.
• Assistant codes-barres : cet assistant permet de générer des codes-barres dans divers formats standard.
• Bitstream® Font Navigator®: consu pour Windows®, ce gestionnaire simplifie la gestion des polices de même que la recherche de polices, leur installation et échantillonnage.

Contenu

• Plus de 4 000 symboles standard multiusages (architecture, génie électrique, général, mécanique, outillage)
• Plus de 350 gabarits dont plus de 40 gabarits techniques aux normes ANSI, DIN et ISO
• 10 000 cliparts et images numériques de premier choix
• 1000 photos numériques professionnelles, toutes nouvelles, haute résolution
  1 000 polices�� dont les polices premium de la famille Helvetica
  800 images et motifs

Documentation

Fichiers d'aide en ligne
- Guide d'utilisation (PDF)
- Guide de programmation (au format PDF)
D i d a c t i c i e l s v i d é o

Configuration requise

• M i c® Windows® 8, Microsoft® Windows® 7 (edition 32 ou 64 bits), avec tous les derniers Service Pack installés
• Proesseur Intel Core 2 ou AMD Athlon
  2 Go de mémoire vivie
• 1 Go d'espace disque (pour l'installation typique sans le contenu)
• Résolution écran 1280 × 768 ou supérieure
• Souris, tablette ou écran multipoint
• Lecteur DVD pour l'installation du logiciel
  M i c Internet Explofer 8 ou version ulterieure
• Connexion Internet nécessaire pour activer le produit (version téléchargeable), bénéficier des services réservés aux membres et abonnés, installer les mises à niveau et acceder à certaines fonctionnalités, y compris le Centre de contenu et les outils Code QR

Fonctionnalités clés

CorelDRAW Technical Suite X7 fournit une solution complète et avantageuse pour la création de communications visuelles destinées à une publication en ligne, sur mobiles et via impression.

Communication à vocation technique précise

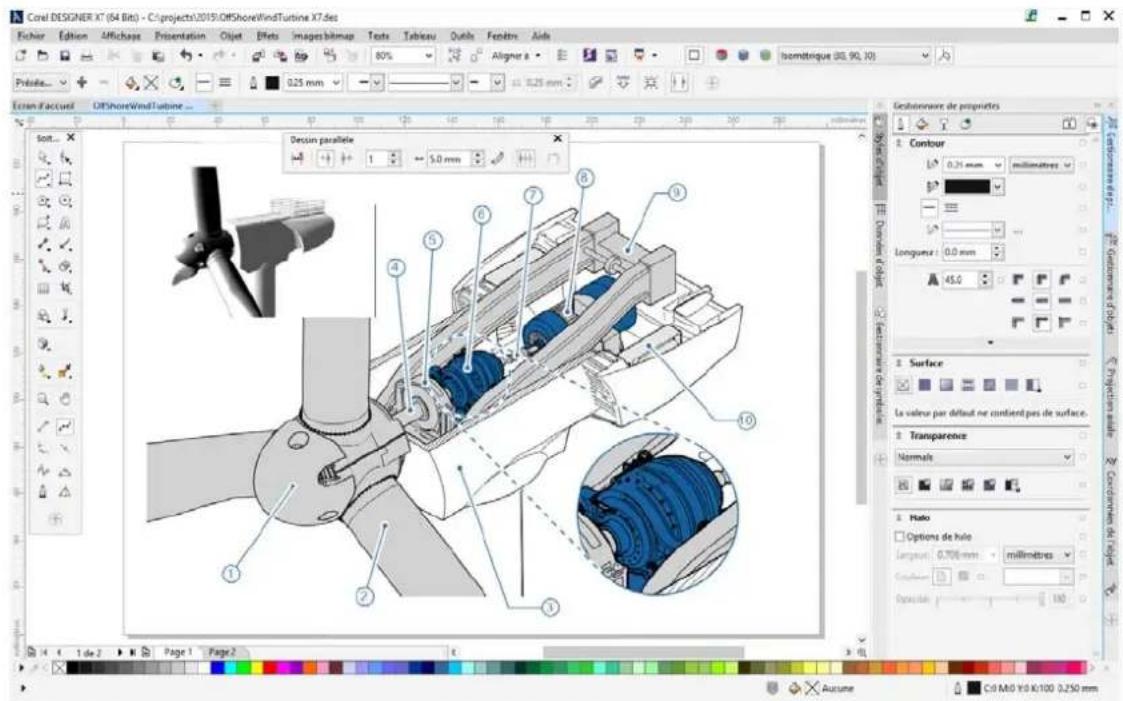

Les illustrateurs techniques nécessitent des outils spécialisés pour chaque tâche spécifique. Avec CorelDRAW Technical Suite X7, ils disposeront d'outils de dessin et d'illustration qui leur feront gagner en précision.

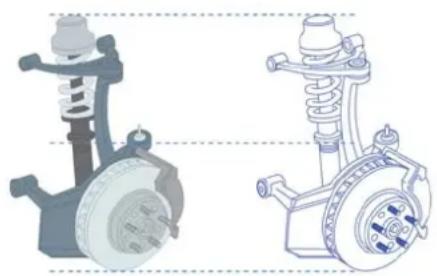

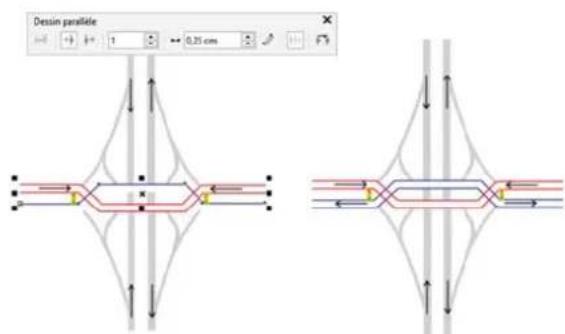

Nouvelle! Mode de trace parallele: pour accélérer la création de tout type de graphique à usage technique, des diagrammes de câblage aux conceptions architecturales, Corel DESIGNER X7 fournit désormais un mode de trace parallele. Vous avez désormais la possibilité de tracer simultanément plusieurs courbes tout en contrôle la distance qui les sépare. La barre d'outils de trace parallele permet de spécifique le nombre de courbes parallètes à creer, de les/disposer avec précision et de les afficher à mesure que vous les tracez. En outre, vous pouvez même creator une série de droites parallètes basée sur une dette existante.

Vous pouvez désormais tracer simultanément plusieurs courbes paralleles.

A essayer!

Tracé de courbes parallètes

1Aprés avoir ouvert votre dessin,cliquez sur le bouton Outils Courbe,puis sur un des outils Courbe.
2 Dans la barre de propriétés, cliquez sur le bouton Trace parallele

La barre d'outils Trace parallele s'affiche.

3 Dans la barre d'outils Trace parallele, cliquez sur le bouton Lignes paralleles
4 Indiquez le nombre de droite parallles a ajouter dans la zone Nombre de lignes.
5 Cliquez sur le bouton Aperçu des lignes pour afficher les lignes paralleles pendant leur trace.
6 Sécífiez la distance séparant la ligne d'origine et la ligne parallele en saississant une valeur dans la zone Distance.
7 Tracez une courbe dans la fenêtre de dessin

Amélioration! Édition des points nodaux: le menu fixe Coordonnées de l'objet permet de tracer et de modifier des formes et des lignes avec précision, mais également désormais de repositionner un point modal dans un objet courbe en spécifique ses coordonnées. L'aperçu direct de la fenêtre de dessin permet de voir les effets des ajustements que vous effectuez.

Nouvelle! Position du contour: Avec Corel DESIGNER X7, les nouvelles options Position du contour vous aideront à creator des objets de taille plus précise. Par exemple, les boutons Contour interieur, Contour extérieur et Contour centré vous permettent de spécifique si le contour doit être positionné à l'intérieur de l'objet, à l'extérieur de l'objet ou à cheval. Si le contour est positionné à l'intérieur d'un objet, vous pouvez creator plus facilement les éléments de vos designs, tels que des murs, avec des taillles spécifiques car le contour sera rendu à même les dimensions d'origine de l'objet.

Vous pouvez spécifier si un contour doit etre positionne a l'intérieur de I'objet, a I'extérieur de I'objet ou a cheval.

Amélioration! Caracteres spéciaux, symboles et glyphs: le menu fixe Insérer des caractères a été remanié pour afficher tous les caractères, les symboles et les glyphs associés à une police sélectionnée et vous simplifier encore plus le besoin et l'insertion des éléments voulus par vos documents. Accessible dans Corel DESIGNER X7, CorelDRAW X7 et Corel PHOTO-PAINT X7, ce menu fixe offre également une option de filtrage affichtant uniquement les sous-ensembres de caractères que vous souhaitez. Par exemple, vous pouvez afficher seulement les nombres ou les symboles mathématiques correspondant à la police sélectionnée.

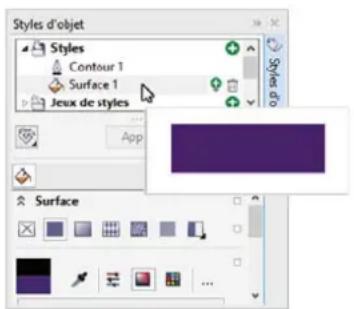

Nouvelle ! Aperçus des styles d'objet : les styles d'objet permettent de gagner du temps car il est possible de modifier un style ou un jeu de styles, une fois, et d'appliquer les modifications instantanément à l'échelle d'un projet. Par exemple, vous pouvez définir des éléments de styles pour les légendes et les lignes de

cote, et les utiliser pour formater systématiquement toutes les légendes et les lignes de cote dans un projet. Lorsque vous pointez un style dans le menu fixe Styles d'objets, un nouveau menu contextualuel s'affiche offrant un aperçu rapide du style avant qu'il ne soit appliqué.

Vous pouvez afficher l'aperçu d'un style avant de l'appliquer.

Amélioration ! Options des styles de symbole : si un symbole de votre dessin utilise des styles différents de ceux compris dans sa définition externe et que vous rompez le lien entre le symbole et sa définition, vous pouvez renomer les styles ou les fusionner. Ces options sont également disponibles lors de la conversion d'un symbole lié en objet.

Amélioration! Menu fixe Styles de couleurs: le menu fixe Styles de couleurs permet la gestion des couleurs, à partir de styles et d'harmonies de couleurs, et la mise en œuvre rapide des changements colorimétriques à l'échelle d'un projet, approche très efficace de la production de designs itérats et de documents aux graphiques variables. Il est désormais plus facile d'afficher, d'organiser et de modifier les styles et les harmonies de couleurs. Vous pouvez maintainant spécifique la luminosité (valeur) d'une couleur et contraindre l'anneau de seLECTION de l'Éditeur d'harmonie qui préserve la saturation et la teinte pendant que vous reglez la couleur.

Le menu fixe Styles de couleurs offre également des options d'affichage très pratiques allant de Conseil, qui donne une indication visuelle de tous les objets du document utilisant un style de couleur spécifique, à Tri des pages qui affiche en miniature toutes les pages d'un document multipage et prévisualise les résultats

à mesure que vous ajustez les couleurs. Vous pouvez aussi cliquer sur Affichage Tri des pages pour afficher en miniature toutes les pages d'un document avec un aperçu des modifications que vous avez apportées aux styles de couleurs du document.

Nouvelle ! Codes QR : avec Corel DESIGNER X7, vous avez besoin la possibilité d'ajouter des codes QR évolutifs à un dessin et ainsi de permettre aux techniciens sur le terrain d'effectuer le lien avec la documentation technique en ligne à partir de la documentation imprimée ou des étiquettes de machine en utilisant un smartphone.

Le menu fixe Gestionnaire de propriétés facilité la personnalisation d'un code QR et vous permet de creer un style d'objet fixant l'apparance du code QR pour en permettre le réemploi rapide.

Par ailleurs, vous pouvez modifier la forme des pixels du code QR, ainsi que la largeur du contour, la couleur et le type de surface, et changer, entre autres, la couleur de fond. L'option Valider analyse le code QR pour en assurer la lecture par les lecteurs de codes QR, les smartphones et les scanners.

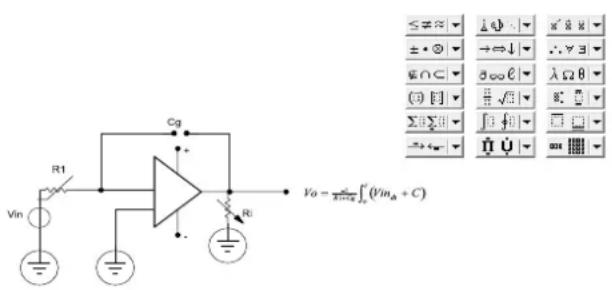

Nouvelle! Éditeur d'équation Corel : vous pouvez:gérer les formules mathématiques sous forme d' éléments modifiables dans les illustrations techniques à l'aide de l'Éditeur d'équation Corel. Cet éditeur permet de creator etmettre en forme des formules mathématiques et scientifiques, puis de les insérer dans un dessin Corel DESIGNER X7 sous forme de texte éditable. L'Editeur d'équation Corel autorise également la modification d'une équation d'un dessin ou la réutilisation d'équations existantes à partir de fichiers CorelDRAW (CDR).

Vous pouvez creer des formules et les inserer dans un dessin.

Nouvelle! Menu fixe Guides dynamiques et d'alignement : lors de la creation d'un design, les guides d'alignement et les guides dynamiques conferent vitesse et précision aux illustrateurs techniques. Les guides d'alignement facilitent le positionnement plus rapide des objets et la mise en page précise d'un dessin en s'affichant à la volée accompanies de suggestions d'alignement par rapport aux objets existants sur votre page. Les guides dynamiques vous aident à aligner, tracer et déplacer les objets enMAINANT leur relation exacte avec les autres objets.

Vous pouvez utiliser le nouveau menu fixe Guides dynamiques et d'alignement pour acceder à la configuration de ces repères et la modifier plus rapidement. Avec les nouveaux guides Espacement intelligent, vous pouze facilement placer les objets, les uns par rapport aux autres, en conservant le même espacement, et avec précision. Pour redimensionner un objet ou le faire pivoter par rapport aux dimensions ou à l'angle de rotation des objets avoisinants, optez pour les nouveaux guides Cotation intelligente.

Vous pouvez utiliser les guides d'alignement pour positionnerrapidementlesobjets.

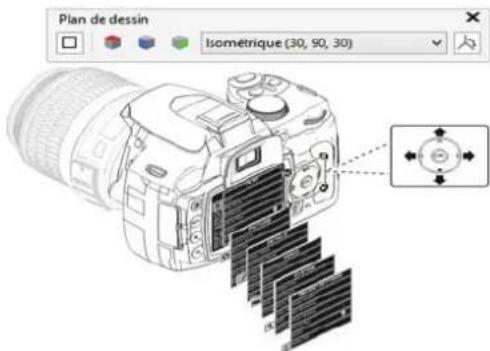

Dessen par projection: outre la possibilité d'effectuer des traces dans les vues isométriques et d'autres vues par projection, Corel DESIGNER X7 fournit des outils Forme par projection dédiés, complenant les outils Filet, Cavite, Cylindre et Prisme, afin que vous puissiez dessiner rapidement dans un espace projeté des formes filetées et cavaitaires pour écrous, boulons et autres éléments. Ces formes, souvent exigeées par les illustrations techniques détaillées, ne sont généralement pas comprises dans les fichiers CAO et autres fichiers de source 3D.

Ce niveau de détaill que les illustrateurs techniques peuvent maintainant atteindre se traduit par les visualisations claires offrant à l'écran tous les paramètres requis.

Vous pouvez tracer une projection isométrique ou autres projections paralleles de bout enboutou pourajouter ducontexte et des détails àdes vues 3D importées.

A essayer!

Utilisation des outils Fillet et Cavite

1 Dans Corel DESIGNER X7, cliquez sur l'outil Filet
2 Faites-le glisser dans la fenetre de dessin pour définir le rayon de la forme, puis déplacez le pointeur pour définir la longueur et cliquez sur le bouton de la souris.
3 Dans la barre de propriétés, spécifiez dans la case Pas la distance entre les filets adjacents.
4 Dans les cases Distance à partir de, début ou fin, spécifie les valeurs définissant la distance à partir du premier filet jusqu'àu début de I'objet et la distance allant du dernier filet à l'extrémité de I'objet. Vous pouvez également modifier le rayon et la longueur du filet en faisant glisser l'une des poignées de contrôle bleues.
5 Cliquez sur l'outil Cavite, passsez-le sur le cote croit de la boite projetée jusqu'à ce que le point d'attraction central apparaissé, faites-le glisser pour définir le rayon de la forme, puis déplacez le pointeur pour définir la longueur et cliquez sur le bouton de la souris.
6 Dans la barre de propriétés, spécifie dans la case Pas la distance entre les filets adjacents.

Tirez parti des ressources techniques

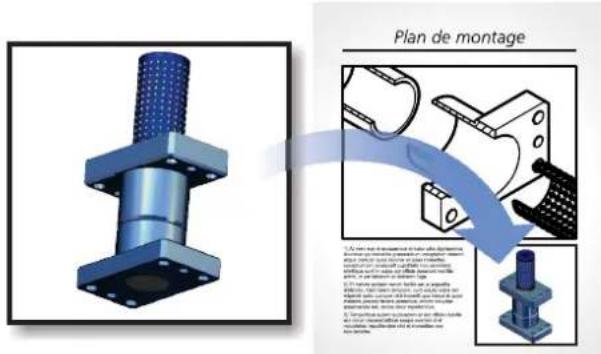

La plupart des illustrations techniques, de formats 2D ou 3D, sont réalisées à partir de données créées par des ingénieurs CAO et, souvent, avant de les achieves, un illustrateur technique utilisera plusieurs applications, de sorte que la capacité de passer d'une application à l'autre ou d'échanger de fichiers, sans perte de données, est essentielle à son flux de travail.

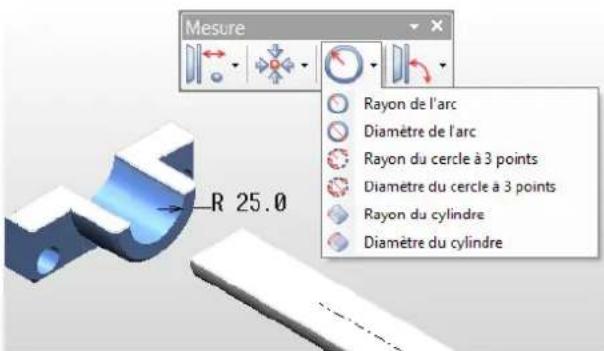

Amélioration! Insertion de modèle 3D: une fonction spécifique à Corel DESIGNER X7 vous permet, lors de l'importation de modèles 3D, de les disposer et de les redimensionner de manière interactive, comme avec les autres objets importés, et de les combiner à des illustrations vectorielles 2D, du texte et des images contenus dans le même document. Corel DESIGNER X7 est désormais plus flexible lors de l'insertion d'un modèle 3D dans un dessin. Vous pouvez incorporer un modèle 3D (fichier XVL), ce qui vous offre la possibilité de modifier à tout moment le modèle 3D depuis le fichier Corel DESIGNER (DES). En outre, si vous partagez le fichier avec d'autres utilisateurs, ceux-ci seront en mesure de travailler directement sur le modèle 3D incorpore, eliminant ainsi la nécessité de distribuer à la fois les fichiers DES et XVL externes. Tout comme avec la version précédente, vous pouvez lier un modèle 3D, ce qui entraîne sa mise à jour automatique dans un fichier DES chaque fois que le fichier XVL est modifié dans Lattice3D Studio Corel Edition.

Vous pouvez incorporer ou lien des modeles 3D dans vos dessins.

A essayer!

Insertion d'un modele 3D

1Aprés avoir ouvert votre dessin,cliquez sur Fichier Insérer un modele 3D.

Si cette option de menu n'est pas disponible, vous doivent à jour votre installation pour accuperir Lattice3D Player.

2 Localisez et ouvre le fichier XVL (*.xv2) à insérer.

Pour incorporer le modele 3D, decochez la case Importer en tant que fichier lie.

3 Faites glisser la souris dans la fenêtre de dessin pour insérer le fjichier à la taille et l'emplacement voulus.

Vous pouvez modifier la vue du modele 3D ou acceder aux vues et coupes transversales stockees qui ont ete creees dans Lattice3D Studio Corel Edition.

Options de publication uniques

Les concepteurs de graphiques techniques ont besoin de pouvoir échéanger facilement des fichiers avec leurs collégues et clients partout dans le monde. À cet effet, CorelDRAW Technical Suite X7 offre une compatibilité fichier avec les principaux formats de l'industrie, dont PDF 3D, .DWG, WebCGM (avec la prise en charge S1000D), SVG, etc.

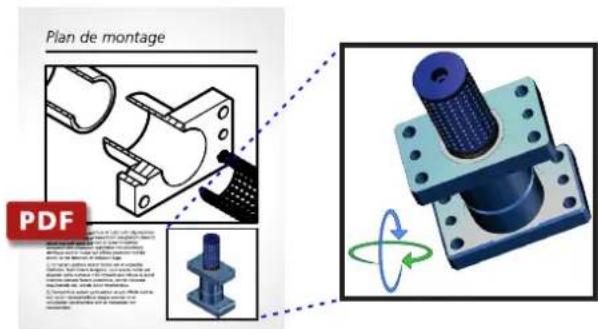

Nouvelle! Prise en charge du format 3D PDF : vous pouvez publier vos dessins techniques au format PDF 3D depuis Corel DESIGNER X7, ce qui signifie que vous etes en mesure de creer des documents combinant du texte, des graphiques vectoriels, des images et des modetes 3D incorpores. À l'aide d'un lecteur PDF prenatal en charge l'affichage des fichiers au format PDF 3D, comme Adobe Reader, l'utiliseur final peut interagir avec le modele 3D. Il peut le faire pivoter, le déplacer et le dimensionner de maniere interactive, acceder aux informations sur la structure des pieces et des assemblages et observer l'intérieur du modele 3D en affichtant les coupes transversales.

Le format PDF 3D est un excellent format multimédias. Solution ideale pour la distribution electronique, il peut également être utilisé pour l'impression, le contenu 3D étant imprimé dans sa vue par défaut.

VoupsouvezcrierdesfichiersPDF3D.

A essayer!

Publication au format PDF 3D

1 Ouvrez le fichier exemple X7-illustrationsample.des.

Ce fichier est fourni avec les fichiers exemple, teléchargeables à l'adresse : www.coreldraw.com/cdtsx7samples.

Le fichier exemple contient un modele 3D incorpore.

2 Cliquez sur Fichier Publier au format PDF.

3 Dans la boîte de dialogue Publier au format PDF, cliquez sur Paramètres, puis désisissez Acrobat 8.0 ou une version ultérieure dans la zone de liste Compatible pour garantir la nature interactive du modele 3D dans les lecteurs PDF.
4 Dans la boîte de dialogue Publier au format PDF, cliquez sur Enregister.
5 Dans un lecteur PDF prenatal en charge l'affichage du format PDF 3D, tel que Adobe Reader, ouvre le fichier que vous avez cree a l'etape 4.

Il est possible d'appliquer une rotation, un panoramaque ou d'autres effets encore au modele 3D.

Amélioration ! Prise en charge AutoCAD (DXF/DWG) : Corel DESIGNER X7 fournit un grand besoin d'outils et de fonctions intuitifs Cote, y compris la capacité de mesurer précisément les objets et les distances dans un espace projeté. La prise en charge étendue du format AutoCAD Drawing Database (DWG) simplifie l'utilisation des cotes lors de l'importation de ces fichiers. Outre la structure de couches et les surfaces hachurées, Corel DESIGNER X7 reconnaît les cotes dans les fichiers DWG, ce qui permet d'utiliser les outils Cote pour changer facilement les pointes de flèche sur les lignes de cote, repositionner le texte de cote etmettre à jour les cotes associatives en cas de modification d'une forme. Vous avez également la possibilité de conserver l'apparce exacte de la cote, ce qui a pour effet de la convertir en courbes et texte. Par ailleurs, lors de l'exportation au format DWG/DXF, les cotes sont étitables dans les

applications de CAO, telles que AutoCAD ou CorelCAD.

Corel DESIGNER X7 reconnait les cotes dans les fichiers DWG.

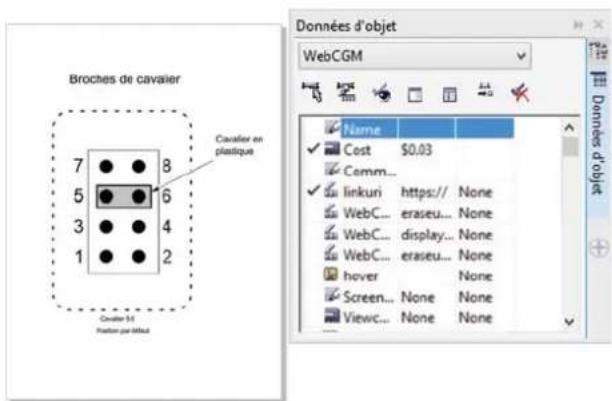

Amélioration! Ajout de zone sensible aux légendes: Corel DESIGNER X7 fournit un grand besoin d'outils pour creer et modifier les légendes. Si vos dessins sont utilisés dans les manuels techniques électroniques interactifs (IETM), vous pouvez désormais augmenter la quantité d'informations contenu dans ces fichiers en ajoutant des zones sensibles aux légendes. Par la suite, lorsque vous convertissez un dessin en fichier CGM v4, un effet se produit au niveau de la légende en cas de clic dessus ou de survol par le pointeur de la souris. À l'aide du menu fixe Gestionnaire de données d'objet, vous pouvez lier une légende à une page Web, acceder à une section dans un autre fichier spécifique à la légende ou afficher une info-bulle. Par exemple, vous pouvez lier une partie d'un design à un catalogue de pieces en ligne, ce qui permet un accès instantané à des informations spécifique actualisées, telles que le prix ou la disponibilité.

Par ailleurs, le menu fixe Gestionnaire de données d'objet vous permet d'acceder aux propriétés des formes de la légende, afin que puissiez baser facilement le texte de légende sur les propriétés des objets. Cela signifie que, dotées de métadonnées de l'objet, les légendes sont dynamiques et vous font gagner du temps à l'étape de la mise à jour des légendes lorsque vous procédez à des modifications iteratives d'une illustration.

Avec Corel DESIGNER X7, vous pouvez maintenant creer des legends liées en aimant la pointe de flèche de la légende à un point d'attraction d'un objet. Les légendes liées ou « collantes » s'attachent ainsi à l'objet

source de la même manière que les lignes de connexion, de sorte que, lorsque vous déplacez l'objet source, la légende liée se déplace avec elle. Vous pouvez également spécifique la manière dont la légende se comporte lorsque l'objet source est déplaced. Par exemple, la légende se déplace dans son ensemble ou seule la ligne de referencia se déplace alors que la position du texte de légende resteinchangée. Bien entendu, vous pouvez, à tout moment, rompre le lien.

Vous pouvez ajouter des zones sensibles aux légendes.

Conformité aux normes les plus exigeantes

Les diagrammes, graphiques et illustrations que créé les concepteurs techniciens sont destinés à être publiés sur divers supports (imprimés, pages Web, rubriques d'aide en ligne, IETM) et s'adressent à un public international dans plusieurs langues. Par conséquent, les illustrateurs techniques ont besoin d'options de sortie garantissant la conformité aux systèmes basés sur plusieurs normes, y compris les systèmes de mémoire de traduction (TMS) et les normes de l'industrie telles que S1000D, PDF/A, etc.

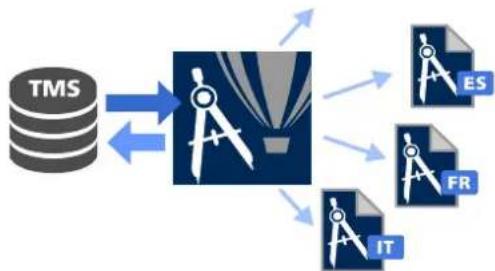

Nouvelle! Prise en charge des systèmes de mémoire de traduction (TMS): Corel DESIGNER X7 simplifie la création de documents techniques destinés à un marché mondial et réduit les coûts de localisation en offrant la possibilité d'envoyer et de receivevoir du texte en provenance d'un système de mémoire de traduction (TMS). Vous pouvez exporter du texte d'un dessin au format XML Localization Interchange file format (XLIFF), le format normalisé de l'industrie, pour partager le texte traduable entre un système TMS et le logiciel. Par la suite, lorsque le texte traduit vous revient, il peut être importé dans le document existant, créé ainsi un nouveau fichier spécifique à la langue contenant le même contenu, à l'exception des chaînes de texte traduites. Tout le texte contenu dans les annotations sur une ou plusieurs lignes, les tableaux, les légendes (y compris le texte artistique, isométrique ou le texte sur une courbe) peut être exporté en vue de sa traduction, tout en réservant sa mise en forme, telle que le type de police, la mise en gras ou en italique, etc. Vous avez également la possibilité d'exclure un object texte de la traduction ou de supprimer tout attribut eventuel de mise en forme du texte. De plus, Corel DESIGNER X7 prend en charge le format XLIFF 1.2, ainsi que le nouveau format normalisé XLIFF 2.0.

Corel DESIGNER X7 simplifie la création de documents techniques destinés à un marché mondial.

A essayer!

Utilisation de texte traduit

1 Ouvrez le fichier exemple X7-illustrationsample.des.

Ce fichier est fourni avec les fichiers exemple, teléchargeables à l'adresse : www.coreldraw.com/cdtsx7samples. Le fichier exemple contient du texte.

2 Cliquez sur Fichier Importer pour traduction.

Localisez le dossier dans lequel vous souhaitez enregistrer le fichier contenant le texte traduit, puis cliquez sur Enregistrer.

3 Dans la boîte de dialogue Ouvrir,CHOISSEZ le fichier X7-illustrationsample-EN-DE.xlf et cliquez sur Ouvrir.

Ce fichier XLIFF contient la traduction allemande de tous les objets texte du fichier X7-illustrationsample.des.

4 Cliquez sur Ouvrir.

Le texte anglais est remplaced par le texte allemand.

Amélioration! Fichiers pris en charge: Corel DESIGNER X7 propose une prise en charge améliorée des dernières versions de deux formats très largement utilisés dans le secteur de la publication technique, à savoir les formats WebCGM et SVG. Vous pouvez également travailler avec les versions plus récentes de fichiers créés dans Adobe Illustrator (Al), Adobe Photoshop (PSD) et Adobe Acrobat (PDF). Au total, Corel DESIGNER X7 vous permet d'exporter et d'importer dans plus de 100 formats de fichier de graphique vectoriel, d'image bitmap, de document et autres fichiers de données.

Rapidité et efficacité au travail

Les professionnels de la communication à vocation technique sont toujours à la recherche de nouveaux moyens pour rationaliser leur workflow et travailler plus rapidement. CorelDRAW Technical Suite X7 fournit un grand besoin de fonctions améliorées et nouvelles leur assurant un gain de temps.

Nouvelle! Espaces de travail: une vaste gamme d'espaces de travail sur mesure, spécifiques à certains workflows ont été ajoutés à Corel DESIGNER X7, CorelDRAW X7 et Corel PHOTO-PAINT X7. Nous avons travaillé en étroite collaboration avec des experts issus de nombreux secteurs qui utilisent habituèlement la suite pour organiser les outils et les fonctions de Corel DESIGNER par tâche, celle que la création d'organigrammes et l'illustration technique. Les espaces de travail CorelDRAW et Adobe Illustrator sont destinés à aider les nouveaux utilisateurs à travaillerrapidement dans un environnement familier. L'options Espace de travail Lite est également utile pour les nouveaux utilisateurs, car elle fournit un environnement propice à l'exploration en ce que les boîtes à outils et les barres de propriétés comportent un nombre limite d'options. Pour les habitués, l'espace de travail Micrografx Designer reprend les options de menu et les paramétres de barre d'outils existants.

Nouvelle! Personnelisation instantanée : la boîte à outils, les menus fixes et les barres de propriétés sont dotés d'un nouveau bouton Personnelisation rapide qui vous permet de personneliser l'interface selon votre flux de travail. Par exemple, grâce à ce bouton, vous pouvezrapidementajouterdesmenusfixes à votre espace de travail,garnir ou allégéra la boîte à outils et ajouter des éléments à une barre de propriétés ou en supprimer.

Nouvelle! Interface document multiple: vous pouvez travailler sur plusieurs documents, organises sous forme d'une vue à onglets, afin d'alternerrapidemententre les documents actifs.

Nouvelle! Prise en charge des moniteurs haute résolution: Corel DESIGNER X7 a eté optimisé pour les haute résolutions ppp, ce qui donne à l'écran, à commencer par les éléments de l'interface utilisateur, un affichage net et lisible. Quant à ceux qui sont habitués à travailler avec plusieurs moniteurs, ils peuvent faire glisser un document d'une fenêtre d'application et le déposer sur un autre moniteur, en dédiant ainsi un monitaur à l'illustration et l'autre à l'affichage des menus fixes et barres d'outils féquement utilisés.

Nouvelle! Boutons Autres commandes:
conçus pour tablettes et apparéils mobiles, ces nouveaux boutons ont été intégrés dans la boîte à outils, la barre de propriétés, les menus fixes et les palettes de couleurs pour signaler la présence d'autres commandes non comprises dans l'espace de travail. Enclinquant sur un bouton, vous accéderez instantanément aux outils ou commandes cachés.

Nouvelle! Centre de contenu: ce référentiel en ligne s'intègre dans Corel CONNECT et les applications de la suite graphique pour vous simplifier le partage de surfaces vectorielles, bitmap, dégradées au sein de la communauté d'utilisateurs. Quoi de plus efficace que d'y marquer instantanément votre préférence pour toute ressource à votre goût? Le téléchargement eventuel d'une liste de ressources sera largement facilité.

Amélioration! Outils Surface: dans CorelDRAW X7, la nouvelle boîte de dialogue Modifier la surface donne aisément accès à toutes les commandes prévues pour les surfaces uniformes, dégrèées, à motifs vectoriels, à motifs bitmap, à motifs bicolore, texture, PostScript et surfaces hachurées vectorielles. Cette boîte de dialogue offre également un aperçu en temps réel au fil des ajustements.

Le nouveau Sélecteur de surfaces permet de simplifier et même accélérer la navigation, la recherche, l'aperçu et la sélection des surfaces. Il donne également accès aux surfaces stockées localement et proposées au Centre de contenu. Vous pouvez creer de nouveaux motifs bitmap et surfaces de motifs vectorielles, instantanément, à partir des objets sélectionnés de votre espace de travail et les partager via le Centre de contenu.

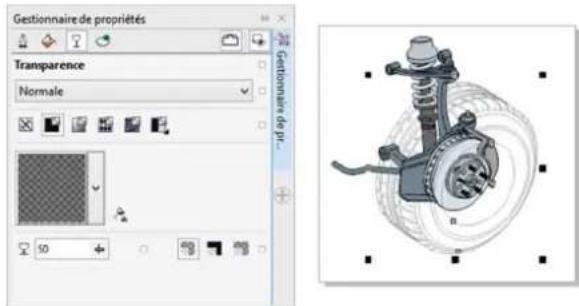

Amélioration! Transparency: désormais, vous pouvez appliquer une transparence aux points nodaux individuels de couleur de surface dégradée, ce qui vous permet d'ajuster la transparence d'un objet de sorte que tous les objets sous lui soient partiellement visibles.

De plus, dans Corel DESIGNER X7, les paramétres de transparence ont été ajoutés au menu fixe Gestionnaire de propriétés (ainsi que dans le menu fixe Propriétés d'objet de CorelDRAW X7) pour simplifier encore plus l'application et l'ajustement de la transparence de l'objet. Gréce aux nouvelles options, vous pouvez indiquer rapidement si la transparence doit être appliquée au contour d'un objet, à la surface ou aux deux. Vous pouvez également enregistrer instantanément les paramétres de transparence sous forme de style pour

permêtre la réutilisation sans effort des effets que vous utilisez le plus fraisment.

L'application et l'ajustement de la transparence de l'objet s'effectuent plus rapidement et plus facilement.

Amélioration! Corel PHOTO-PAINT X7 :cette application de retouche professionnelle d'image propose aux illustrateurs techniques et aux utilisateurs de graphiques techniques une belle panoplie d'outils d'édition photo professionnelles ideals pour la production de documents techniques de haute qualité garnis de photos. Outils Liquide, objectif Masquage flou, outil Masque planaire sont parmi les nouvelles options que propose Corel PHOTO-PAINT X7 pour la mise au point de photos. Sa gamme d'effets deamera est également à signaler, tout comme l'adoucissement et la transparence interactives du coup de pinceau.

Vous pouvez ajuster les propriétés d'un groupe d'objets sans détruire les objets individuels au sein du groupe. Par exemple, vous pouvez ajuster le niveau de transparence du groupe, dans son ensemble, sans modifier les pixels des objets individuels.

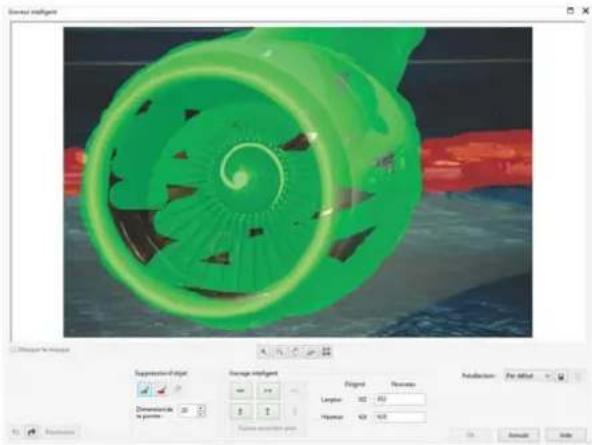

L'outil Graveur intelligent simplifie la suppression des zones indesirables d'une photo et regle dans le même temps le ratio d'aspect de la photo. Par exemple, vous pourriez délimiter une zone d'une photo, que vous poulez conserver ou supprimer, comme un élément qui n'a pas de place de la documentation. Le pinceau Suppression d'objet est un outil polyvalent qui vous permet de selectionner la zone de la photo à conserver ou la zone à supprimer.

Voussoupiezegalementutiliserle Graveur intelligent pour modifierles proportions de la photo sansdéformeraucun élément qui y figure.Parexample,siyousvoulez réduireune photo pourrépondreeux exigencesde lamise

en page de votre documentation, vous pouvez peindre des sujets de la photo, puis utiliser les présections de cet outil pour réduire ou agrandir, verticalément et horizontallyment, l'arrête-plan de la photo.

Graveur intelligent : supprimez facilement les zones superflues et ajustez les proportions de la photo.

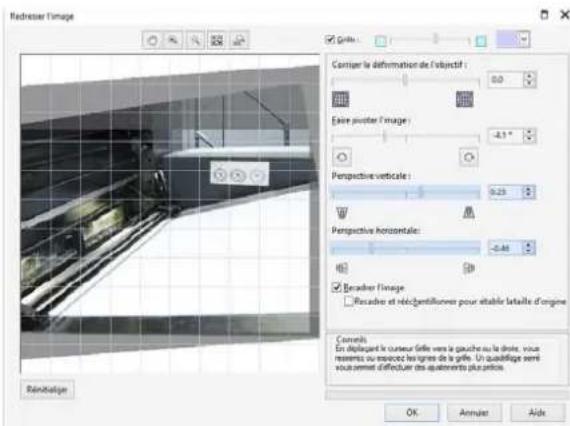

L'adhesion en tant que membre Premium Technical Suite vous donne acces à bien d'autres outils et fonctions dans Corel PHOTOPAINT X7, y compris la capacité de corriger les distortions de perspectives sur les photos comportant des lignes droites et des surfaces planes, telles que les photos architecturales et de batiments.

Qui plus est, le statut de membre Premium Technical Suite donne droit a AfterShot CorelDRAW Edition, a la fois convertisseur de fichiers RAW, editor de photos non destructif et gestionnaire de photos haute vitesse. Avec ce programme, vous disposez des outils nécessaires pour contrcler tous les aspects de votre workflow photo, que vous appliquiez des ajustements détaillés à une seule photo ou procédiez au traitement par lot de plusieurs images RAW.

5

Réaffectation CAO 3D avancée : Lattice3D Studio CAD Corel® Edition (logiciel compagnon en option)

Pour certaines organisations, les besoin d'édition 3D et l'accès aux fischiers d'assemblage CAO 3D exigent d'autres fonctionnalités que propose CorelDRAW Technical Suite X7 par voie de mise à jour vers Lattice3D Studio CAD Corel Edition. Offrant la prise en charge native des fichiers d'assemblage et de piece pour les systèmes CAO 3D utilisés dans les secteurs de production en discontinu, tels que l'automobile, l'aerospatiale et la machinerie, ce logiciel compagnon permet aux utilisateurs de faire plus avec des fischiers CAO sans se plier à une courbe d'apprentissage prononcée.

Lattice3D Studio CAD simplifie le flux de travail des professionnels de la communication à vocation technique en réduisant le besoin de consulter les ingénieurs-concepteurs alors qu'ils préparent du contenu graphique. De plus, il prend en charge un large évventail de formats de fichiers natifs CAO 3D dont les fichiers

d'assemblage et de piece des systèmes CATIA, SolidWorks, PTC Creo Parametric (anciennement Pro/ENGINEER), Autodesk Inventor, NX, SolidEdge, etc. La prise en charge sétend aux formats de fichiers d'échange CAO 3D, notamment JT, IGES, STEP et Parasolid.

Fonctions de mise à jour/remplacement : une fois qu'un design arrive à la phase de production, il n'est pas rare que des modifications ne soient apportées au projet de construction. Avec Lattice3D Studio CAD, vous pouvez à tout momentmettre à jour les premiers designs au gré des changements voulus par le projet. Vues de démontage, animations et autres fonctions de creation 3D seront réservées, de sorte que vous puissiez actualiser les illustrations techniques, de manière efficace, en y insérant les dernières révisions apportées au design au stade de la production.

La fonction de mise à jour ou de remplacement d'assemblage fournie par Lattice3D Studio CAD Corel Edition vous aide à vous assurer que les modifications de fabrication les plus récentes sont reflètes à tout moment dans le workflow de visualisation.

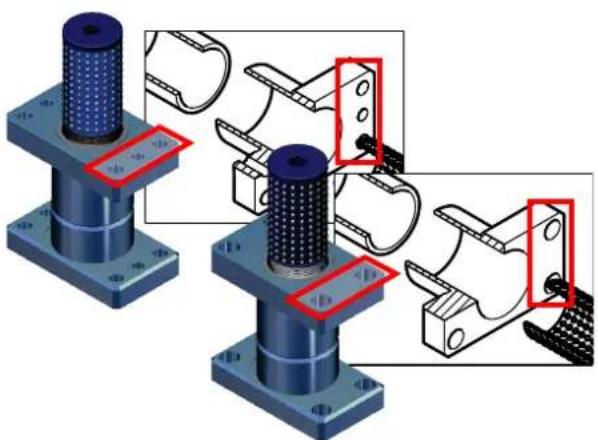

Nouvelle! Mise à jour d'une illustration ayant une source 3D: pour accélérer la création de publication à vocation technique, CorelDRAW Technical Suite X7 combiné à Lattice3D Studio CAD Corel Edition fournit une commande Détction et mise à jour automatique. Cette fonction procèle à la mise à jour des visuaisations 3D créées dans Lattice3D Studio CAD, des instantanés stockés, des coupes transversales et des procédures animées (y compris les animations de processus destinées à illustrer les procédures d'assemblage, de désassemblage ou de maintenance complexes en plusieurs étapes) en tenant compte des modifications appliquées aux données CAO source. L'autre nouvelle de CorelDRAW Technical Suite X7 est la possibilité de générer automatiquement des illustrations vectorielles pour replacer celles containues dans les fichiers DES, créées à l'aide de la commande Envoyer à Corel DESIGNER. Les caractéristiques des illustrations, telles que la vue, la position des objets, les écaiseurs de trait et les paramètres d'exportation sont parfaitement reconnus et réservés. Les illustrations sont recrées à l'aide du modele 3D mis à jour, puis insérées à la place des illustrations d'origine, ce qui permet aux illustrateurs techniques de commencer une publication avec une conception 3D préliminaire.

Vous pouvez proceder à la mise à jour automatique des illustrations associées à une source 3D.

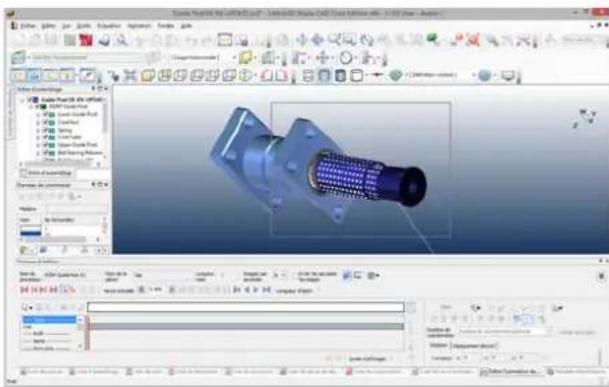

A essayer!

Mise à jour d'une illustration ayant une source 3D

L'utilisation de cette fonction nécessite le programme Lattice3D Studio CAD Corel Edition. La version d'essaye de CorelDRAW Technical Suite X7 comprend Lattice3D Studio CAD Corel Edition (essaye de 30 jours).

1 Dans Lattice3D Studio CAD, ouvre le fichier exemple 3D-assembly-V1.xv2.

Ce fichier est fourni avec les fichiers exemple, teléchargeables à l'adresse: www.coreldraw.com/cdtsx7samples.

2 Cliquez sur Fichier Envoyer a Corel DESIGNER.

3 Dans la boite de dialogue Envoyer à Corel DESIGNER, assurez-vous d'avoir coché la case Ajouter un instantané, puis cliquez sur Envoyer.

Dans Corel DESIGNER X7, l'illustration 3D est insérée dans la page active. Si l'application n'est pas déjà en cours d'exécution, elle est lancée automatiquement.

4 Cliquez sur Fichier Enregister.

5 Dans Lattice3D Studio CAD, enregistrez le fichier 3D-assembly-V1.xv2.

6 Ouvrez le fichier exemple 3D-assemblyV2.xv2.

Ce fichier contient une version modifiée du modele 3D.

7 Cliquez sur Fichier Detection et mise a jour automatique.

8 Dans la boîte de dialogue Détection et mise à jour automatique, désisissez le fichier 3D-assembly-V1.xv2 dans la zone XV L édité.

9 Cliquez sur OK pour tous les messages d'advertisement qui apparaisent.

10 Dans Lattice3D Studio CAD, cliquez sur le bouton Appliquer et executer.

11 Dans la boîte de dialogue Détection et mise à jour automatique, cochez la case Mettre à jour les illustrations dans Corel DESIGNER, puis cliquez sur OK.

L'illustration 3D est alors mise à jour dans le fichier DES.

Outils d'évaluation : avant que les modèles 3D et les données ne puissant être utilisés dans des applications en aval, il faudra valider l'intégrité du modele 3D en tant que tel. Pour vous faciliter la tâche, Lattice3D Studio CAD offre des outils permettant d'évaluier les assemblages 3D en ce qui a trait à la géométrie et aux mesures de même qu'au contrôle d'interférence et à la détction de collisions.

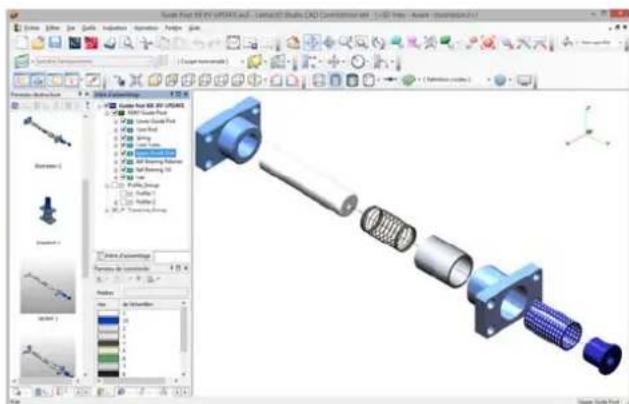

Outils CAO 3D complémentaires : avec Lattice3D Studio CAD, vous pouvez modifier les modèles 3D et combiner des modèles 3D de sources CAO différentes. Sa gamme d'outils, très variés, vous permet de modifier et de transformer les pieces en 3D, ainsi que les formes et les assemblages.

Ensemble d'outils d'animation : Lattice3D Studio CAD offre au rayon animation un ensemble complet d'outils, y compris une console d'édition dédiée, ainsi qu'une méthode de creation automatisée d'animations de demontage. Des animations de processus peuvent être créées pour capturer des procédure de maintenance ou d'assemblage complexes en plusieurs étapes, associées à des instructions détaillées. La structure hierarchique de la fonction Arbre d'assemblage et la possibilité de creator des structures d'arborescence personalisées pour les animations de désassemblage et de processus vous assurent un contrôle total de la création de structures d'assemblage, de sous-ensembles et de pieces destinées à des notices de montage et d'entretien illustrées.

Sortie en ligne et pour mobile : Lattice3D Studio CAD prend en charge la sortie de modèles 3D au format HTML5 et pour les apparêils mobiles. L'utilisation du format de fichier très comprésé XVL® vous permet de partager des modèles complexes avec n'importe quel autre utiliser, grâce au programme Lattice3D Player gratuite utilisé comme module externe de navigateur Web sur les ordinateurs de bureau/portables ou avec les applications iXVL sur les systèmes iOS. XVL est le format 3D le plus léger de l'industrie qui permet la compression des données à une moyenne de 0,5 % de leur taille d'origine en conservant une très haute précision. Par exemple, un fichier d'assemblage CAO 3D de 500 Mo peut être partagé sur des apparêils mobiles sous forme de fichier XVL avec une taille de fichier d'environ 2,5 Mo.

Sortie 3D: Lattice3D Studio CAD Corel Edition permit la sortie aux différents formats de fichiers 3D, notamment 3DS, DXF, IGES, OBJ, STL et VRML. La publication directe au format PDF 3D est également possible à partir de Lattice3D Studio CAD Corel Edition, via l'utilisation d'un modele PDF avec les commandes d'animation.

À propos de Corel

Corel est l'un des principauxéditeurs de logiciels dont les marques figurent parmi les plus connues dans l'industrie. Offrant un portefeuille de produits innovateurs, le plus complet aux rayons graphique, bureau et medias numériques, la société en est venue à se forger une solide réputation, celle de proposer des logiciels facies à prendre en main et permettant de franchir de nouveaux seuils de créativité et de productivité. L'industrie en a pris acte en nous décernant d'innombrables prix et distinctions pour l'innovation, le design et le rapport qualité-prix.

Notre gamme de produits, prisés par des millions d'utilisateurs aux quatrecoins du monde, comprend CorelDRAW® Graphics Suite, CorelDRAW® Technical Suite, CorelCAD™, Corel® Painter®, Corel® PaintShop® Pro, Corel® VideoStudio® et Corel® WordPerfect® Office. Pour en savoir plus sur Corel, rendez-vous sur www.corel.com.

Copyright © 2015 Corel Corporation. Tous droits réservés.

CorelDRAW Technical Suite X7:Guide de I'evaluateur

Protégé par les brevets américain 5652880, 5347620, 5767860, 6195100, 6385336, 6552725, 6657739, 6731309, 6825859, 6633305; d'autres brevets en instance.

Les caractéristique du produit de même que le prix, l'emballage, l'assistance et les renseignements techniques (les « Spécifications ») ne renvoient qu'à la version anglaise du produit commercialisé au détail. Les specifications de toutes les autres versions (y compris les versions linguistiques) peuvent varier.

LE PRODUIT EST FOURNI PAR COREL «EN L'ÉTAT», SANS AUTRES GARANTIES NI CONDITIONS, EXPRESSES OU IMPLICITES, Y COMPRIS DE FAÇON NON LIMITATIVE LES GARANTIES RELATIVES À SA QUALITAÉ MARCHANDE ET SATISFAISANTE, À SON ADEQUATION À UN USAGEPARTICULIER OU À CELLES OU RÉSULTENT DE LA LOI, D'UN RÉGLEMENT, DES USAGES DU COMMERCE, DU COURS HABITUEL DESTRANSACTIONS OU AUTRES. VOUS ASSUMEZ L'INTÉGRAITÉ DU RISQUE OU SE RATTACHE AUX RÉSULTATS ET À LA MISE EN CEUVRE DUPRODUIT. COREL N'AURA AUCUNE RESPONSABILITÉ ENVERS VOUS OU TOUTE AUTRE PERSONNE PHYSIQUE OU MORALE À L'EGARD DESDOMMAGES INDIRECTS, ACCIDENTELS, SPEÇIAUX OU CONSÉCUTIFS, QUELS QU'ILS SOIENT, Y COMPRIS ET SANS S'Y LIMITER, LA PERTED'EXPLOITATION OU LE MANQUE À GAGNER, LA PERTE OU LA DETÉRIORATION DE DONNÉES OU AUTRE PERTE COMMERCIALE OUÉCONOMIQUE, ALORS MÈME QUE COREL AURA ETÉ AVISEE DU RISQUE QUE CES DOMMAGES SE PRODUISENT OU QUIL'S OIENTPREVISIBLES. DE MÈME, COREL N'ENGAGE AUCUNEMENT SA RESPONSABILITÉ À L'EGARD DES RÉCLAMATIONS FORMULEES PAR UNTIERS. SA RESPONSABILITÉ TOTALE MAXIMALE ENVERS VOUS NE DEPASSERA PAS LE MONTANT QUE VOUS AUREZ PAYÉ POUR LEPRODUIT. DANS CERTAINS ÉTATS/PAYS, L'EXCLUSION OU LA LIMITATION DE RESPONSABILITÉ AU TITRE DES DOMMAGES CONSÉCUTIFSOUINDIRECTS N'EST PAS Autorisé.EI EST DONC POSSIBLE QUE LA LIMITATION DE RESPONSABILITÉ ENONCée CI-DESSUS NESAPPLIQUE PAS À VOUS.

Corel, le logo Corel, la montgolfiere Corel, CorelDRAW, la montgolfiere CorelDRAW, Corel DESIGNER, CAPTURE, CONNECT, PHOTO-PAINT, PowerTRACE, Website Creator, CorelCAD, PaintShop Pro, Painter, VideoStudio, et WordPerfect sont des marques de commerce ou déposées de Corel Corporation et/ou de ses filiales au Canada, aux États-Unis et dans d'autres pays.

Tous les autres produits, y compris le nom de polices et de sociétés, ainsi que les logos, sont des marques de commerce ou déposées de leur détenteur respectif.

CorelDRAW

Technical Suite

X7
