MODE D'EMPLOI LSP 733A X HOTPOINT

6 11 11 20 1,1 2 2 12 17 21 30 2,1 3 3 17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

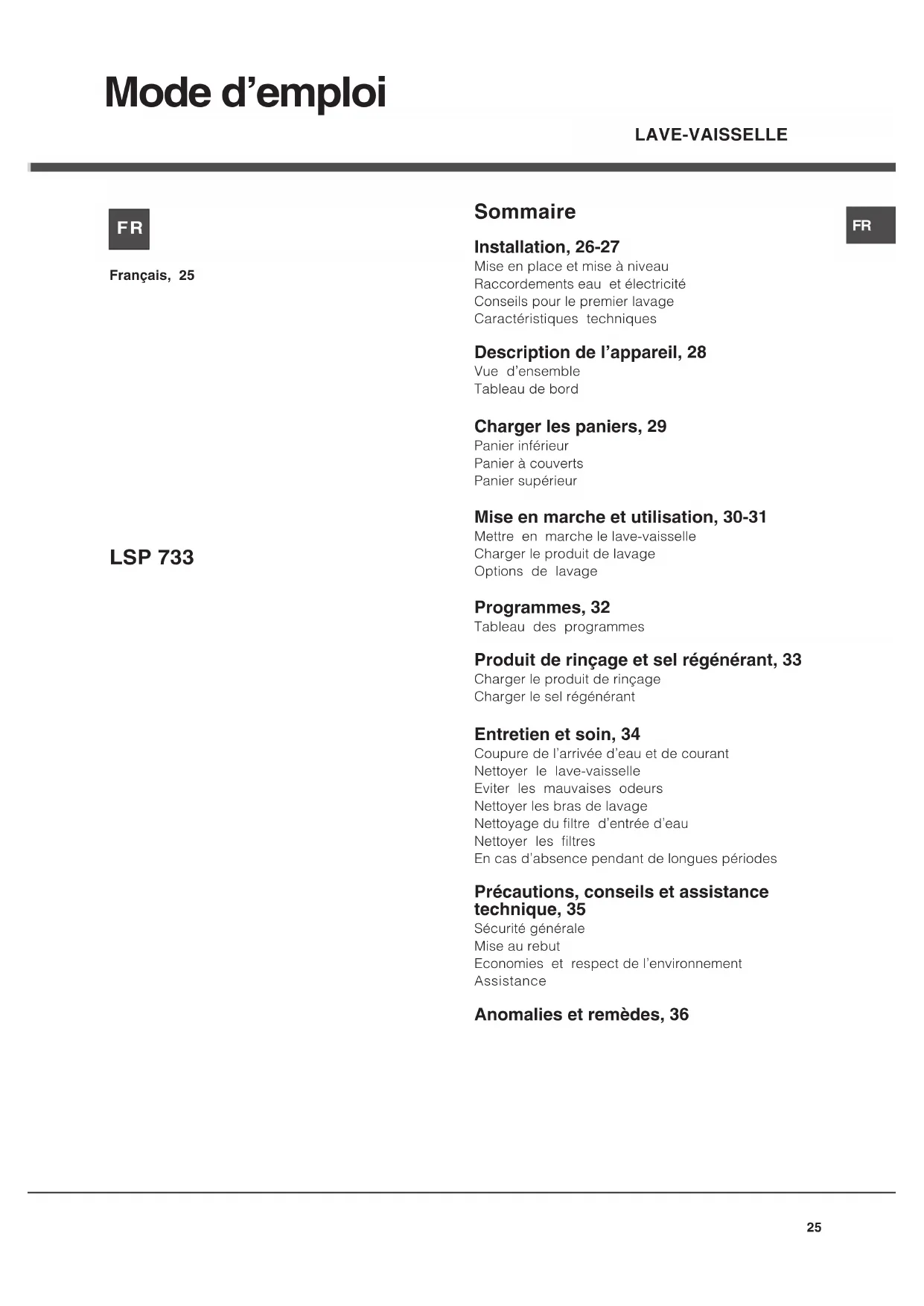

Mode demploi Sommaire Installation, 26-27 Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques Description de lappareil, 28 Vue densemble Tableau de bord Charger les paniers, 29 Panier inférieur Panier à couverts Panier supérieur Mise en marche et utilisation, 30-31 Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage Programmes, 32 Tableau des programmes Produit de rinçage et sel régénérant, 33 Charger le produit de rinçage Charger le sel régénérant Entretien et soin, 34 Coupure de larrivée deau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre dentrée deau Nettoyer les filtres En cas dabsence pendant de longues périodes Précautions, conseils et assistance technique, 35 Sécurité générale Mise au rebut Economies et respect de lenvironnement Assistance Anomalies et remèdes, 36 Français, 25

Installation Conserver ce mode demploi pour pouvoir le consulter àtout moment. En cas de vente, de cession ou dedéménagement, sassurer quil accompagne bien lappareil.Lire attentivement les instructions : elles contiennent desconseils importants sur linstallation, lutilisationet la sécurité de lappareil.En cas de déménagement, transporter lappareilverticalement; si besoin est, lincliner sur le dos. Cet appareil est conçu pour un usage domestique ouautres applications similaires, telles que :- lieux aménagés en espace cuisine pour le personnel demagasins, bureaux et autres lieux de travail ;- fermes ;- utilisation par les clients d'hôtels, de motels ou autres locauxde type résidentiel ;- chambres d'hôtes. Mise en place et mise à niveau 1. Déballer lappareil et sassurer quil na pas été endommagépendant le transport.Sil est abîmé, ne pas le raccorder et contacter le revendeur.2. Installer le lave-vaisselle de manière à ce que les côtés et laparoi arrière touchent aux meubles adjacents ou au mur.Lappareil peut être encastré sous un plan de travail continu (voir feuille de Montage).3. Installer le lave-vaisselle sur un sol plat et rigide.Compenser les irrégularités en vissant ou en dévissant lespieds avant jusquà ce que lhorizontalité de lappareil soitparfaite. Une bonne horizontalité garantit la stabilité delappareil et supprime tout risque de vibrations, bruits etdéplacements.

*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle,en bas et au milieu, à laide dune clé mâle à six pans,ouverture 8 mm. Tourner dans le sens des aiguilles dunemontre pour augmenter la hauteur et dans le sens inversepour la diminuer. (consulter la notice dinstructions encastréjointe à la documentation) Raccordements eau et électricité Ladaptation des installations électriques et les travaux deplomberie de linstallation doivent être effectués par dupersonnel qualifié. Le lave-vaisselle ne doit pas écraser les tuyaux ou lecâble dalimentation électrique.Utiliser des tuyaux neufs pour effectuer le raccordementde lappareil au réseau de distribution de leau.Ne pas réutiliser les anciens tuyaux.Les tuyaux damenée et dévacuation de leau et le câbledalimentation électrique peuvent être orientés vers la droite ouvers la gauche pour simplifier linstallation. Raccord du tuyau damenée de leau A une prise deau froide: bien visser le tuyau damenée à unrobinet à embout fileté 3/4 gaz; avant de visser, faire coulerleau jusquà ce quelle devienne limpide et dépourvuedimpuretés qui pourraient engorger lappareil. A une prise deau chaude: en cas dinstallation dechauffage centralisé (radiateurs), le lave-vaisselle peut êtrealimenté avec de leau chaude de réseau ne dépassantpas 60°C.Visser le tuyau au robinet en procédant comme pour laprise deau froide. Si la longueur du tuyau damenée ne suffit pas,sadresser à un magasin spécialisé ou à un technicien agréé(voir Assistance). La pression de leau doit être comprise entre les valeursreportées dans le tableau des Caractéristiques techniques (voirci-contre). Faire attention à ce que le tuyau ne soit ni plié ni écrasé. Raccordement du tuyau d'évacuation de l'eau raccorder le tuyau d'évacuation, sans le plier, à une conduite d'évacuation ayant au moins 4 cm de diamètre. Le tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle (A). Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, retirer le bouchon en plastique (B). Sécurité anti-fuite Pour éviter tout risque dinondation, le lave-vaisselle :- est équipé dun dispositif qui coupe larrivée de leau en casdanomalie ou de fuite à lintérieur de lappareil.Quelques modèles sont équipés dun dispositif de sécuritésupplémentaire New Acqua Stop

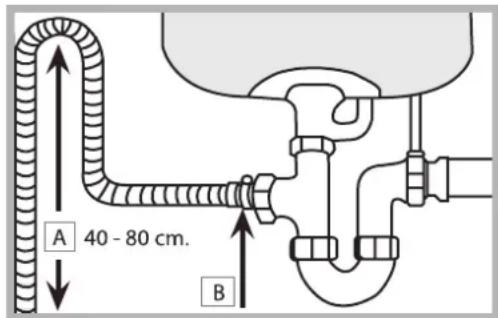

• qui garantit contre tout risque dinondation même en cas de rupture du tuyaudamenée de leau. ATTENTION: TENSION DANGEREUSE! Il ne faut en aucun cas couper le tuyau damenée de leau car ilcontient des parties sous tension.
• Présent uniquement sur certains modèles..4

Raccordement électrique Avant de brancher la fiche dans la prise de courant, sassurer que: la prise dispose de mise à la terre et est conforme auxnormes; la prise est bien apte à supporter la puissance maximalede lappareil reportée sur la plaque signalétique fixée à lacontre-porte (voir paragraphe Description du lave-vaisselle); la tension dalimentation est bien comprise entre les valeursfigurant sur la plaque signalétique de la contre-porte; la prise est bien compatible avec la fiche de lappareil.Autrement, faire remplacer la fiche par un technicien agréé(voir Assistance); nutiliser ni rallonges ni prises multiples.Après installation de lappareil, le câble dalimentationélectrique et la prise de courant doivent être facilementaccessibles.Le câble ne doit être ni plié ni trop écrasé.Afin déviter tout danger, faire changer le cordon dalimen-tation abîmé, par le fabricant ou par son service après-vente.(Voir Assistance)Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus. Ruban anti-condensation* Après avoir encastré le lave-vaisselle, ouvrir la porte et collerle ruban adhésif transparent sous le plan en bois pour leprotéger contre la formation de condensation. Conseils pour le premier lavage Une fois linstallation terminée et tout de suite avant le premierlavage, remplir complètement deau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de leau déborde. Sélectionner ledegré de dureté de leau (voir Produit de rinçage et selrégénérant). - Après remplissage du réservoir à sel, le voyantSEL* s'éteint.Le manque de remplissage du réservoir à sel, peutendommager l'adoucisseur d'eau et l'élément chauffant.

• Présent uniquement sur certains modèles. Caractéristiques techniques Dimensions largeur 44.5 cm hauteur 82 cm profondeur 57 cm Capacité 10 couverts standard Pression eau d’alimentation 0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi Tension d’alimentation Voir étiquette des caractéristiques Puissance totale absorbée Voir étiquette des caractéristiques Fusible Voir étiquette des caractéristiques Cet appareil est conforme aux Directives Communautaires suivantes: - 2006/95/EC (Basse Tension) - 2004/108/EC (Compatibilité Electromagnétique - 2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (étiquetage) - 2002/96/EC (DEEE).4

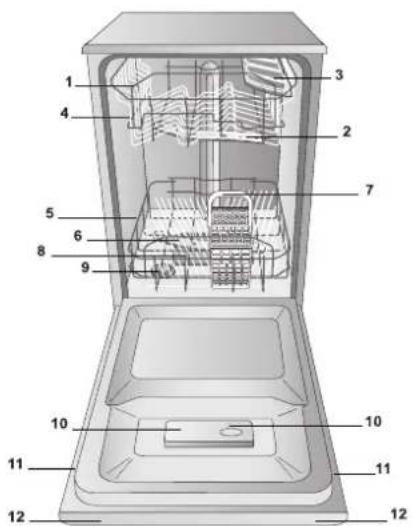

Vue densemble Description de lappareil

2. Bras de lavage supérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

6. Bras de lavage inférieur

7. Panier à couverts

10. Bacs produit de lavage et réservoir à

11. Plaque signalétique

*** Uniquement pour modèles tout intégrables.

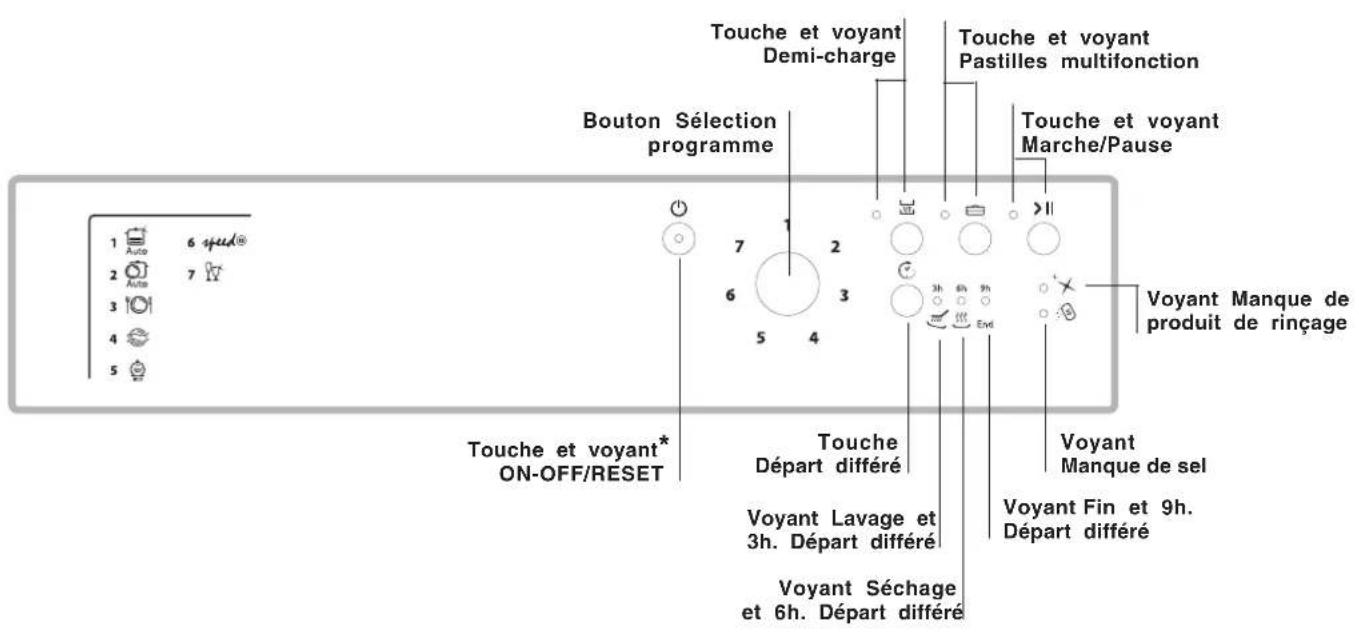

• Présent uniquement sur certains modèles. Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle. Tableau de bord VoyantManque de selVoyant Manque deproduit de rinçageTouche et voyantMarche/PauseVoyant Lavage et3h. Départ différéVoyant Séchageet 6h. Départ différéVoyant Fin et 9h.Départ différéTouche et voyant*ON-OFF/RESETBouton SélectionprogrammeTouche et voyantDemi-chargeToucheDépart différéTouche et voyantPastilles multifonction.4

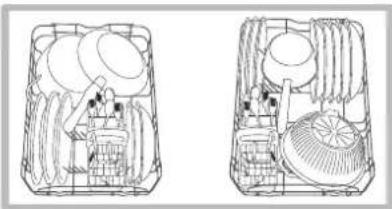

• Présent uniquement sur certains modèles. ** Leur nombre et leur position varient. Avant de charger les paniers, débarrasser la vaisselledes déchets plus importants et vider les verres et lescoupes.Ranger la vaisselle de manière à ce qu'elle ne bouge paspour éviter tout risque de renversement.Après avoir chargé le lave-vaisselle, sassurer que les brasde lavage tournent librement. Panier du bas Le panier du bas peut contenir des casseroles, descouvercles, des assiettes, des saladiers, des couvertsetc.selon les Exemples de chargement.Ranger de préférence sur les côtés du panier les plats deservice et les grands couvercles sans toutefois bloquer larotation du bras de lavage supérieur.Certains modèles de lave-vaissellesont pourvus de secteursrabattables

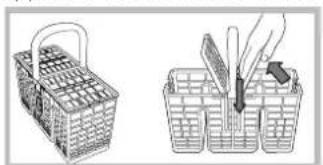

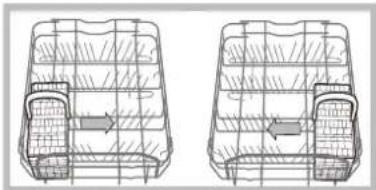

• qui peuvent être placés à la verticale pour ranger des assiettesou à lhorizontale pour ranger descasseroles et des saladiers. Panier à couverts Le panier à couverts peut varier selon le modèle de lave-vaisselle. Le panier à couvert doit être placé à l'avant dans le panier du bas où il peut coulisser parmi les accessoires fixes, ou sur lepanier du haut dans le cas d'un lavage à demi-charge (sur lesappareils dotés de cette fonction).- Il est équipé de rabatscoulissants qui permettentde mieux ranger lescouverts.Ranger les couteaux et les ustensiles de cuisine pointus etcoupants dans le panier à couverts, pointes tournées vers lebas, ou, à plat, sur les clayettes rabattables du paniersupérieur. Exemples de rangement de le panier à couverts Panier du haut Y ranger la vaisselle fragile et légère: verres, tasses à thé et àcafé, soucoupes, saladiers bas, casseroles basses peu sales,en suivant les Exemples de chargement. Tasses et tasses à café, couteaux longs et pointus, couvertsde service: les placer sur les étagères rabattables

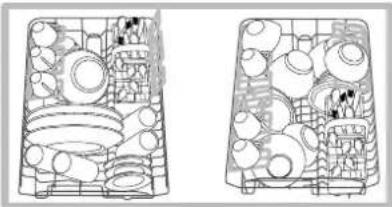

Etagères rabattables à inclinaison variable* - L'inclinaison permet de gagner de la place dans le paniersupérieur, de ranger des verres à pied de longueur différenteet d'améliorer les performances de séchage.- Soulever l'étagère rabattable, la faire glisser légèrement et laplacer selon l'inclinaison désirée. Régler la hauteur du panier supérieur Pour optimiser le rangement de la vaisselle, possibilité de réglerle panier supérieur en position haute ou basse.Régler de préférence la hauteur du panier quand cedernier est VIDE.Ne jamais soulever ou abaisser le panier dun seul côté.Ouvrir les butées des glissières du panierà droite et à gauche et sortir le panier.Positionner le panier en position haute oubasse, le faire glisser le long desglissières jusquà ce que les roues avantentrent elles aussi et refermer les butées(voir figure).Si le panier est équipé de poignéesEspace double

• (voir figure), sortir le panier du haut en fin de corse, saisir lespoignées sur les côtés du panier etdéplacer vers le haut ou vers le bas;laisser retomber le panier sans le lâcher. Exemples de chargement du panier supérieur Exemples de chargement du panier inférieur Vaisselle nallant pas au lave-vaisselle Objets en bois, avec des manches en bois ou en corne ouayant des parties collées. Objets en aluminium, cuivre, laiton ou étain. Vaisselle en plastique thermorésistant. Porcelaines anciennes ou peintes à la main. Argenterie ancienne. Les pièces dargenterie non anciennepeuvent par contre être lavées avec un programme délicataprès sêtre assuré quelles ne touchent pas à dautresmétaux.Nous conseillons dutiliser de la vaisselle lavable au lave-vaisselle. Inclinaison A Inclinaison B Inclinaison C.4

Mise en marche et utilisation Charger le produit de lavage Un bon résultat de lavage dépend aussi dun bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue lenvironnement. Nutiliser que du produit de lavage spécial lave-vaisselle. NE PAS UTILISER de produits pour laver la vaisselle à la main. Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle. L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION. Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel. bac A: Produit de lavage bac B: Produit de prélavage

1. Appuyer sur la touche D pour

ouvrir le couvercle C.

2. Pour doser le produit de lavage

se reporter au Tableau des programmes: en poudre: bacs A et B. pastilles: si le programme en prévoit 1, placer cette dernière dans le bac A et fermer le couvercle; sil en prévoit 2, mettre la deuxième dans le fond de la cuve.

3. Eliminer les résidus de produit de lavage sur les bords

du bac et fermer le couvercle jusquau déclic.

• Présent uniquement sur certains modèles. Mettre en marche le lave-vaisselle

1. Ouvrir larrivée deau.

2. Appuyer sur la touche ON-OFF: tous les voyants

du bandeau de commande sallument pendant quelques secondes.

3. Ouvrir la porte et doser le produit de lavage (voir

4. Charger les paniers (voir Charger les paniers) et

5. Pour sélectionner le programme souhaité, tourner

le bouton de SÉLECTION PROGRAMME dans le sens des aiguilles dune montre: amener le repère en face du symbole ou du numéro du programme. Le voyant de la touche MARCHE/Pause flashe.

6. Sélectionner les options de lavage

7. Appuyer sur la touche MARCHE pour démarrer, le

voyant cesse de flasher (lumière fixe). Le voyant correspondant au lavage sallume pour signaler le démarrage du programme.

8. A la fin du programme, la touche FIN sallume

(lumière fixe). Eteindre lappareil par pression sur la touche ON-OFF, fermer le robinet de leau et débrancher la fiche de la prise de courant.

9. Attendre quelques minutes avant de sortir la

vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas. - Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de non-utilisation. PROGRAMMES AUTO*: grâce à un capteur spécial, ce modèle de lave-vaisselle peut évaluer le degré desalissure et sélectionner le lavage le plus efficace et le pluséconomique. La durée des programmes automatiques peutvarier du fait de lintervention du capteur. Modifier un programme en cours En cas derreur de sélection dun programme, il est possible de le modifier, à condition quil vienne tout juste de démarrer: pour changer un cycle de lavage en cours, éteindre puis rallumer lappareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées. Introduire de la vaisselle en cours de lavage Appuyer sur la touche Marche/Pause, (la touche se met à flasher). ouvrir la porte en faisant attention à la vapeur chaude qui séchappe et introduire la vaisselle. Appuyer sur la touche Marche/Pause (lumière fixe): le cycle redémarre. Appuyer sur la touche Marche/Pause pour mettre lappareil en pause, le programme et le départ différé éventuellement sélectionné sont stoppés. Pendant cette phase, aucun changement de programme nest possible. Interruptions accidentelles En cas douverture de la porte en cours de lavage ou de coupure de courant, le programme sarrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée..4

• Présent uniquement sur certains modèles. Demi-charge dans le panier supérieur* Le programme demi-charge permet de laver une petite vaisselle et de faire des économies deau, délectricité et de produit de lavage. Sélectionner le programme, appuyer sur la touche DEMI-CHARGE: le voyant sallume et le lavage nest lancé que dans le panier supérieur. Penser à ne ranger la vaisselle que dans le panier supérieur et à réduire de moitié la quantité de produit de lavage. Mieux vaut utiliser un produit de lavage en poudre. Cette option nest pas utilisable avec les programmes: Speed. Départ différé Il est possible de différer de 3, 6, 9 heures le démarrage du programme. Après avoir sélectionné le programme de lavage désiré et toute autre option nécessaire, sélectionner le départ différé en appuyant plusieurs fois de suite sur la touche du Départ différé ; les voyants du lavage (3 heures), séchage (6 heures) et fin (9 heures) se mettront à clignoter l'un après l'autre. Une autre pression sur la touche départ différé permet de désactiver l'option. Une fois que la sélection a eu lieu, appuyer sur la touche Marche/Pause pour faire partir le compte à rebours, le délai d'attente sélectionné se met à clignoter et la touche Marche/Pause cesse de clignoter (lumière en fixe). A l'expiration du délai d'attente, le voyant s'éteint (lumière en fixe) et le programme démarre. Aucune sélection de Départ différé n'est plus possible en cours de cycle. Options de lavage* La sélection, la modification ou lannulation des OPTIONS nest possible quaprès avoir choisi le programme de lavage et avant dappuyer sur la touche Marche/Pause. Seules les options compatibles avec le programme choisi peuvent être sélectionnées. Si une option nest pas compatible avec le programme sélectionné, (voir tableau programmes) la led correspondante clignote rapidement 3 fois. En cas de sélection dune option incompatible avec une option ou un programme de lavage précédemment sélectionné, celle-ci clignote 3 fois de suite puis séteint, tandis que la dernière sélection effectuée reste allumée. Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante. Pastilles Multifonction* Cette option permet doptimiser le résultat de lavage et de séchage. En cas dutilisation de pastilles multifonction, appuyer sur la touche PASTILLES MULTIFONCTION. Le voyant correspondant sallume. Loption Pastilles Multifonction prolonge la durée du programme. L'option pastilles multifonction reste mémorisée lors des allumages suivants de l'appareil à moins qu'elle n'ait été désactivée. Cette option est déconseillée pour les programmes qui ne prévoient pas lutilisation de pastilles multifonction (voir tableau des options). L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION. A B C

Tableau Options Départ différé Demi-charge Pastilles multifonction 1. Auto Super Lavage Oui Oui Oui

Programmes En cas de vaisselle peu sale ou précédemment rincée à leau, réduire considérablement la quantité de produit de lavage. Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle. Remarques: Pour obtenir des performances optimales avec les programmes "Quotidien et Rapide/Speed" il est conseillé de respecter le nombre de couverts indiqué.

• Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes mais cest aussi celui qui consomme le moins dénergie et qui respecte le plus lenvironnement. Note pour les laboratoires d'essai: pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à: ASSISTENZA_EN_LVS@indesitcompany.comPour simplifier le dosage du produit de lavage, prendre note que: 1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ Produit de lavage (A) = bac A (B) = bac B Indications sur le choix des programmes Programme Poudre Liquide Pastilles Program- mes prévoyant le séchage Options Durée du programme (tolérance ±10% Hrs. Min Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile) 1.Auto Super Lavage

Oui A-B-C 2:25’ Vaisselle et casseroles normalement sales. Programme standard quotidien.

21 g (A) 4 g (B) 21 ml (A) 4 ml (B) 1 (A) Oui A-B-C 1:50’ Vaisselle du jour en quantité réduite. (4 couverts + 1 casserole + 1 poêle). 3. Quotidien 60’

Non A-B-C 1:00’ Lavage préalable dans l’attente de compléter le chargement au repas suivant 4. Trempage

Non Non Non Non A-B 0:08’ Lavage écologique à faible consommation d’électricité pour vaisselle et casseroles. 5. Eco

1 (A) Oui A-B-C 2:35’ Cycle économique et rapide pour vaisselle peu sale, tout de suite après l’usage. (2 assiettes +2 verres +4 couverts +1 casserole + 1 petite poêle) 6. Speed 25’ 21 g (A) 21 ml (A) 1 (A) Non A-C 0:25’ Cycle économique et rapide pour vaisselle fragile ne supportant pas les hautes températures, tout de suite après l’usage. (verres à pied panier supérieur + assiettes fragiles dan le panier inférieur). 7. Verres 25 g (A) 25 ml (A) 1 (A) Oui A-B-C 1:30’.4

Produit de rinçage et sel régénérant Nutiliser que des produits de lavage spéciaux lave-vaisselle. Ne pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main. Se conformer aux instructions reportées sur l'emballage. En cas dutilisation dun produit multifonction, pas besoindajouter de produit de rinçage mais nous conseillons parcontre dajouter du sel, surtout en cas deau dure ou très dure.Se conformer aux instructions reportées sur lemballage. Sil ny a pas de rajout de sel ni de produit de rinçage, il est normal que les voyants SEL

• et produit DE RINÇAGE

• restent allumés. Charger le produit de rinçage Le produit de rinçage aide au séchage de la vaisselle car il faitglisser leau de la surface et évite ainsi la formation de tracesou de taches.Il faut remplir le réservoir à produit de rinçage: quand le voyant PRODUIT DE RINÇAGE
• du bandeau / display s'allume;1. Ouvrir le réservoir entournant le couvercle (G) dansle sens inverse des aiguillesdune montre.2. Verser le produit de rinçagesans le faire déborder. Si celase produit, nettoyer aussitôtavec un chiffon sec.3. Revisser le couvercle.Ne JAMAIS verser le liquide de rinçage directement àlintérieur de la cuve. Régler la dose de produit de rinçage Si le résultat du séchage nest pas satisfaisant, le dosage duproduit de rinçage peut être réglé. A laide dun tournevis agirsur le dispositif de réglage (F) et lamener sur une des 6positions au choix (il est réglé en usine sur 4): si la vaisselle présente des traces, lamener sur deschiffres plus bas (1-3). sil y a des gouttes deau ou des taches de calcaire, lerégler sur des chiffres plus élevés (4-6). Réglage dureté de leau Chaque lave-vaisselle est équipé d'un adoucisseur d'eau qui,grâce à du sel régénérant spécial lave-vaisselle, fournit de l'eaude lavage sans calcaire.Ce lave-vaisselle permet d'opérer un réglage pour réduire lapollution et optimiser les performances de lavage selon la duretéde l'eau. Se renseigner auprès de l'organisme distributeur del'eau. - Eteindre lappareil à laide de la touche ON/OFF et ouvrir la porte. - Placer le bouton SÉLECTION PROGRAMME dabord sur le 5ème programme puis successivement sur le 1er et à nouveau sur le 5ème.- Appuyer sur la touche ON/OFF, les voyants des phases ducycle se mettent à clignoter, la sélection du degré de dureté est àprésent possible. A chaque programme son degré de dureté:Par ex. : 1er programme, degré de dureté 12ème programme, degré de dureté 2 etc..etc... jusquà 5
• niveaux maximum.(Ladoucisseur deau est réglé en usine sur le niveau 3)- Pour quitter cette fonction, attendre quelques secondes ouappuyer sur une touche des options
• ou éteindre l'appareil à l'aide de la touche ON/OFF.En cas dutilisation de pastilles de lavage multifonction, remplirtout de même le réservoir à sel.(°dH = dureté en degrés allemands - °fH = dureté en degrésfrançais - mmol/l = millimol/litre) Charger le sel régénérant Pour obtenir de bons résultats de lavage, sassurer que leréservoir à sel nest jamais vide. Le sel régénérant élimine lecalcaire présent dans leau et évite ainsi quil ne se dépose surla vaisselle.Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli: quand le flotteur vert
• nest plus visible à travers le couvercle du sel; quand le voyant SEL
• du bandeau/display s'allume; 1. Sortir le panier inférieur et dévisser lecouvercle du réservoir dans le sens inversedes aiguilles d'une montre.2. Lors de la première mise en service : remplirle réservoir d'eau à ras bord.3. Utiliser l'entonnoir
• (voir figure) pour remplir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait unpeu d'eau qui déborde.4. Enlever l'entonnoir *, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau couranteen le plaçant tête en bas et en faisant couler l'eau à travers lesquatre fentes en étoile situées dans la partie inférieure ducouvercle. (Bouchon réservoir à sel avec flotteur vert Nous conseillons d'effectuer cette opération à chaquechargement de sel.Fermer soigneusement le couvercle pour éviter que du produitde lavage pénètre à l'intérieur du réservoir pendant le lavage(cela pourrait endommager irrémédiablement l'adoucisseur).En cas de rajout de sel, effectuer cette opération juste avantun cycle de lavage pour éliminer aussitôt la solution saline qui adébordé.
• Présent uniquement sur certains modèles.

Tableau de dureté de l’eau °dH °fH mmol/l niveau 0 6 0 10 0 1 1 6 11 11 20 1,1 2 2 12 17 21 30 2,1 3 3 17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel.

• ce type de sélection peut légèrement prolonger la durée des cycles..4

Entretien et soin Coupure de larrivée deau et de courant Fermer le robinet de leau après chaque lavage pouréviter tout risque de fuites. Débrancher la fiche de la prise de courant lors dunettoyage de lappareil et pendant tous travauxdentretien. Nettoyer le lave-vaisselle Pour nettoyer lextérieur et le bandeau de commande,utiliser un chiffon humide non abrasif. Nutiliser nisolvants ni abrasifs. Pour nettoyer la cuve intérieure et enlever toute tache,utiliser un chiffon imbibé deau additionnée dun peude vinaigre. Eviter les mauvaises odeurs Laisser toujours la porte entrouverte pour éviter toutestagnation dhumidité. Nettoyer régulièrement les joints détanchéité de laporte et des bacs à produits de lavage avec uneéponge humide. On évitera ainsi les incrustations dedéchets daliment qui sont les principauxresponsables de la formation de mauvaises odeurs. Nettoyer les bras de lavage Il peut arriver que des déchets restent collés aux bras delavage et bouchent les orifices de sortie de leau : mieuxvaut les contrôler de temps en temps et les nettoyeravec une petite brosse non métallique.Les deux bras de lavage sont tous deux démontables.Pour démonter le bras supérieur,il faut dévisser la bague defixation en plastique (tournerdans le sens inverse desaiguilles dune montre).Il faut remonter le bras gicleursupérieur, orifices orientés versle haut.Pour démonter le bras de lavageinférieur, tirer vers le haut. Nettoyage du filtre dentrée deau

Si les tuyaux de leau sont neufs ou sils sont restéslongtemps inutilisés, avant deffectuer le raccordement,faire couler leau jusquà ce quelle devienne limpide etdépourvue dimpuretés. Faute de quoi, un engorgementpourrait se produire au point darrivée de leau etendommager le lave-vaisselle .Nettoyer, périodiquement le filtre dentrée de leau situé àla sortie du robinet.- Fermer le robinet de leau.- Dévisser lextrémité du tuyau darrivée de leau, retirer le filtreet le laver soigneusement à leau courante.- Remettre le filtre en place et visser le tuyau. Nettoyer les filtres Les trois filtres qui composent le groupe filtrant débarrassentleau de lavage des résidus daliments avant de la remettre encirculation : pour obtenir de bons résultats de lavage, il faut lesnettoyer.Nettoyer les filtres régulièrement.Ne pas utiliser le lave-vaisselle sans filtres ou avec filtremal fixé.Après avoir nettoyé les filtres, remettre soigneusement legroupe filtrant à sa place, cette opération est fondamentalepour un bon fonctionnement du lave-vaisselle. En cas dabsence pendant de longues périodes Débrancher les raccordements électriques et fermer lerobinet de leau. Laisser la porte entrouverte. Au retour, effectuer un lavage à vide. Après quelques lavages, contrôler le groupe filtrant et, sinécessaire, le laver soigneusement à leau courante avecune petite brosse non métallique en procédant comme suit :1. tourner le filtre cylindrique C dans le sens inverse desaiguilles dune montre pour le sortir de son emplacement (fig. 1). 2. Exercer une légère pression sur les ailettes latérales dugobelet filtre B pour le faire sortir (Fig. 2);3. Dégager le filtre inox A. (fig. 3).

4. Examiner la cavité et éliminer tout résidu de nourriture. NE

JAMAIS RETIRER la protection de la pompe de lavage(pièce noire) (fig.4).

• Présent uniquement sur certains modèles.

Précautions, conseils et assistance technique Cet appareil a été conçu et fabriqué conformément auxnormes internationales de sécurité. Ces avertissements sontfournis pour des raisons de sécurité, il faut les lireattentivement. Sécurité générale Cet électroménager n'est pas destiné à être utilisé pardes personnes (enfants compris) dont les capacitésphysiques, sensorielles ou mentales sont réduites ou quine disposent pas des connaissances ou de l'expériencenécessaires, à moins qu'elles n'aient été formées etencadrées pour l'utilisation de cet appareil par unepersonne responsable de leur sécurité. Les enfants doivent être surveillés par un adulte pouréviter qu'ils ne jouent avec l'appareil. Cet appareil est conçu pour un usage de type nonprofessionnel à lintérieur dune habitation. Cet appareil est destiné au lavage de vaisselle à usagedomestique, il ne doit être utilisé que par des adultes etselon les instructions reportées dans cette notice. Ne pas installer lappareil à lextérieur, même dans unendroit protégé, car il est extrêmement dangereux delexposer à la pluie et aux orages. Ne pas toucher au lave-vaisselle pieds nus. Ne jamais tirer sur le câble pour débrancher la fiche dela prise de courant. Fermer le robinet de leau et débrancher la fiche de laprise de courant avant deffectuer tous travaux denettoyage et dentretien. En cas de panne, nessayer en aucun cas daccéder auxmécanismes internes pour tenter de la réparer. Ne jamais toucher à la résistance. Ne pas sappuyer à la porte ouverte ou sy asseoir :lappareil pourrait basculer. Ne pas garder la porte ouverte pour éviter de butercontre elle en risquant de se faire mal. Garder les produits de lavage et de rinçage hors de laportée des enfants. Les emballages ne sont pas des jouets pour enfants. Mise au rebut Mise au rebut du matériel demballage: se conformer auxréglementations locales, les emballages pourront ainsi êtrerecyclés. La Directive Européenne 2002/96/EC sur les Déchets desEquipements Electriques et Electroniques (DEEE), exigeque les appareils ménagers usagés ne soient pas jetésdans le flux normal des déchets municipaux Les appareilsusagés doivent être collectés séparément afin doptimiserle taux de récupération et le recyclage des matériaux quiles composent et réduire limpact sur la santé humaine etlenvironnement Le symbole de la poubelle barrée estapposé sur tous les produits pour rappeler les obligationsde collecte séparéePour de plus amples renseignements sur la mise au rebutdes électroménagers, les possesseurs peuvent sadresserau service public prévu à cet effet ou aux commerçants. Economies et respect de lenvironnement Faire des économies deau et délectricité Ne faire fonctionner le lave-vaisselle que quand il est rempliau maximum de sa capacité. Dans lattente de remplir lamachine, lancer le cycle de Trempage pour éviter laformation de mauvaises odeurs (voir Programmes). Sélectionner un programme adapté au type de vaisselle età son degré de salissure, consulter pour cela le Tableaudes programmes:- pour de la vaisselle normalement sale, choisir leprogramme Eco (économique), il limite la quantité deau etdélectricité utilisée.- pour une quantité réduite de vaisselle, choisir loptionDemi-charge

• (voir Mise en marche et utilisation). Si le contrat de fourniture délectricité prévoit des trancheshoraires à prix réduit, effectuer les lavages pendant cesheures creuses. Dans ce cas, lutilisation de loption Départdifféré
• (voir Mise en marche et utilisation) est une aide précieuse pour organiser les lavages. Produits de lavage sans phosphates, sans chlore et aux enzymes Il est vivement conseillé dutiliser des produits de lavagesans phosphates et sans chlore, plus indiqués pour laprotection de lenvironnement. Les enzymes développent une action particulièrementefficace à des températures avoisinant 50°C, les produitsde lavage aux enzymes permettent donc de sélectionnerdes lavages à de basses températures et dobtenir lesmêmes résultats quà une température de 65°C. Pour bien doser le produit de lavage, il faut tenir comptedes indications du fabricant, de la dureté de leau, de laquantité de vaisselle et de son degré de salissure pouréviter tout gaspillage. Bien que biodégradables, lesproduits de lavage contiennent des éléments qui altèrentléquilibre de la nature.
• Présent uniquement sur certains modèles. Assistance Avant dappeler le service dassistance technique: Vérifier sil est possible de résoudre lanomalie soi-même(voir Anomalies et remèdes). Faire repartir le programme pour sassurer quelinconvénient a été résolu. Si ce nest pas le cas, contacter un Service dAssistanceTechnique agréé.Ne jamais faire appel à des techniciens non agréés. Communiquer: le type danomalie; le modèle de lappareil (Mod.); le numéro de série (S/N).Ces informations figurent sur la plaque signalétiqueapposée sur lappareil (voir Description de lappareil)..4

Anomalies et remèdes Si lappareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service dassistance technique.

• Présent uniquement sur certains modèles. Anomalies: Causes / Solutions possibles: Le lave-vaisselle ne démarre pas ou n’obéit pas aux commandes

• Eteindre l’appareil à l'aide de la touche ON-OFF, rallumer au bout d’une minute environ et présélectionner le programme.

• La fiche n’est pas bien branchée dans la prise de courant.

• La porte du lave-vaisselle n’est pas bien fermée. La porte ne ferme pas • La serrure est enclenchée; pousser énergiquement sur la porte jusqu’au “clic”. Le lave-vaisselle ne vidange pas.

• Le programme n’est pas encore terminé.

• Le tuyau d’évacuation de l’eau est plié (voir Installation).

• L’évacuation de l’évier est bouchée.

• Le filtre est bouché par des déchets de nourriture. Le lave-vaisselle est bruyant. • La vaisselle s’entrechoque ou butte contre les bras de lavage.

• Excédent de mousse: le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation). La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.
• Il manque du sel régénérant ou son réglage n’est pas adapté à la dureté de l’eau (voir Produit de rinçage et sel).
• Le couvercle du réservoir à sel n’est pas bien fermé.

• Il n’y a plus de produit de rinçage ou son dosage est insuffisant. La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.
• Le dosage du produit de rinçage est excessif. La vaisselle n’est pas sèche. • Un programme sans séchage a été sélectionné.

• Il n’y a plus de produit de rinçage ou son dosage est insuffisant (voir Produit de rinçage et sel).
• Le réglage du produit de rinçage n’est pas approprié.

• La vaisselle est en matériau antiadhésif ou en plastique. La vaisselle n’est pas propre. • Les paniers sont trop chargés (voir Charger les paniers).

• La vaisselle n’est pas bien rangée.
• Les bras de lavage ne tournent pas librement.
• Le programme de lavage n’est pas assez puissant (voir Programmes).

• Excédent de mousse: le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation).
• Le couvercle du réservoir à produit de rinçage n'est pas bien fermé.

• Le filtre est sale ou bouché (voir Entretien et soin).

• Il manque du sel régénérant (voir Produit de rinçage et sel). Il n’y a pas d’arrivée d’eau - Alarme robinet fermé. (des bips
• courts retentissent) (clignotement des voyants , Séchage et Fin) • Il y a une coupure d’eau.
• Le tuyau d’arrivée de l’eau est plié (voir Installation).

• Ouvrir le robinet, l’appareil se met en marche au bout de quelques minutes.

• L’appareil s’est bloqué car vous n’avez pas donné suite aux bips

• d’avertissement. Eteindre l’appareil à l’aide de la touche ON/OFF, ouvrir le robinet et au bout de 20 secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l’appareil et le remettre en marche. Alarme sur le tuyau d’arrivée de l’eau/Filtre arrivée eau bouché. (clignotement des voyants Lavage, Séchage et Fin)
• Appuyer sur la touche ON/OFF pour éteindre l’appareil. Fermer le robinet de l’eau pour éviter tout risque d’inondation, débrancher la fiche de la prise de courant. S’assurer que le filtre d’arrivée de l’eau n’est pas bouché par des impuretés. (voir chapitre "Entretien et Soin"),-
