MODE D'EMPLOI CPS1500ESA24 CyberPower

1. Consignes de sécurité 22

2.1 Caractéristiques 24 2.2 Main Specification 24 2.3 Schéma de principe du système 25

1. Interface utilisateur 25

3.1 Panneau avant 26 3.2 Indicateur LED sur le panneau avant 29 3.3 Indication et alarme de fonctionnement 30 3.4 Panneau arrière 31

4. Configuration

(Tension de sortie, de la fréquence, du mode SPF, et du mode Économie) 32

4.1 État initial 32 4.2 Procédure de Réglage de la Tension de sortie, de la Fréquence, du Mode SPF, et du mode Économie 32

1. Protection 35

5.1 Protections en entrée 35 5.2 Protections en sortie 35

6. Installation et câblage: 36 7. Remarques sur la correction des pannes 40 8. Garantie 40 9. Liste des pièces 41 10. Limitation de responsabilité 41

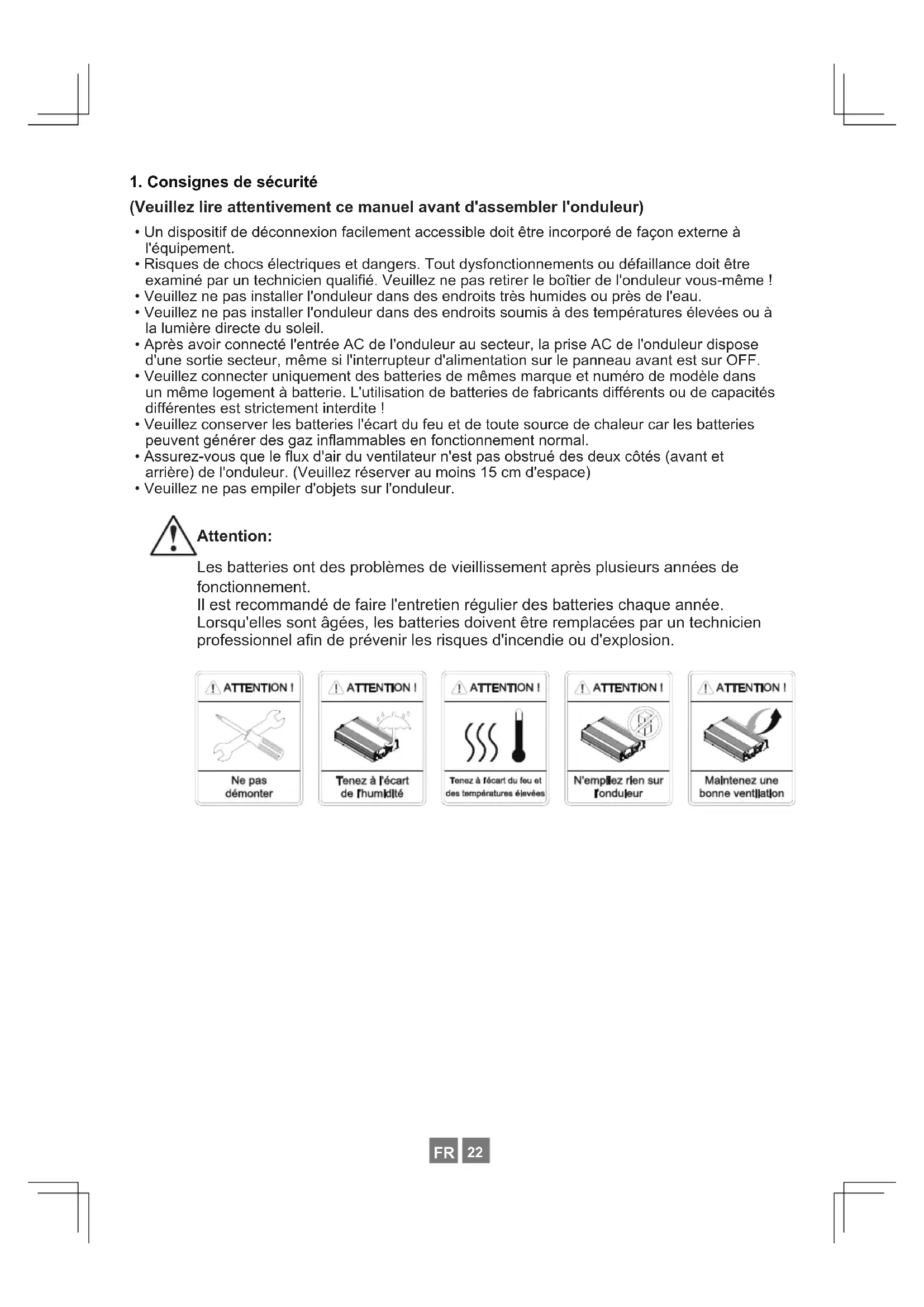

1. Consignes de sécurité

• Un dispositif de déconnexion facilement accessible doit être incorporé de façon externe à l'équipement. Risques de chocs électriques et dangers. Tout dysfonctionnement ou défaillance doit être examiné par un technicien qualifié. Veuillez ne pas ouvrir le boîtier de l'onduleur vous-même !
• Veuillez ne pas installer l'onduleur dans des endroits très humides ou près de l'eau.
• Veuillez ne pas installer l'onduleur dans des endroits soumis à des températures élevées ou à la lumière directe du soleil.
• Après avoir connecté l'entrée AC de l'onduleur au secteur, la prise AC de l'onduleur dispose d'une sortie secteur, même si l'interrupteur d'alimentation sur le panneau avant est sur OFF.
• Veuillez connecter uniquement des batteries de mêmes marques et numéro de modèle dans un même logement à batterie. L'utilisation de batteries de fabricants différents ou de capacités différentes est strictement interdite!
• Veuillez conserver les batteries à l'écart du feu et de toute source de chaleur car les batteries peuvent générer des gaz inflammables en fonctionnement normal. Assurez-vous que le flux d'air du ventilateur n'est pas obstrué des deux côtés (avant et arrière) de l'onduleur. (Veuillez réserver au moins 15 cm d'espace)
• Veuillez ne pas empiler d'objets sur l'onduleur.

Attention:

Les batteries ont des problèmes de vieillissement après plusieurs années de fonctionnement.

Il est recommandé de faire l'entretien régulier des batteries chaque année. Lorsqu'elles sont âgées, les batteries doivent être remplacées par un technicien professionnel afin de prévenir les risques d'incendie ou d'explosion.

2. Introduction

• Avec une MCU numérique de pointe intégrée, l'onduleur de cette gamme est un onduleur sinusoïdale pur.
• Le but principal de l'onduleur de cette gamme est de fonctionner comme une centrale électrique indépendante comptant des fonctionnalités d'économie d'énergie et de temps, ainsi qu'un faible temps de transfert.
• Cette gamme d'onduleurs peut détecter automatiquement l'alimentation en entrée et s'adapter automatiquement. Les utilisateurs peuvent également configurer les paramètres et réglages de fonctionnement selon des besoins particuliers.
• La série du produit est un onduleur autonome pour systèmes de batterie PV. Il convertit la tension CC de la batterie en une tension de sortie CA sinusoidale pure; cette série d'onduleurs peut prendre en charge toute sorte de charges dont la charge résistive, capacitive et inductive utilisées par les véhicules, yachts, appareils électroménagers, moteurs, outils électriques, équipement de contrôle industriel, etc.

2.1 Caractéristiques

• Sortie sinusoidale pure (THD < 3%)
• Efficacité élevée jusqu'à 93%
• Puissance nominale
• Puissance créée
• Indication LED complète pour l'état de fonctionnement
• Alarme et indicateur de batterie faible
• Tension / fréquence de sortie Sélectionnable Commande entièrement numérique
• Peut être utilisé pour la plupart des produits électroniques avec entrée AC
• 3 ans de garantie mondiale (2 ans de garantie mondiale pour le ventilateur) Délai de transfert rapide < 10ms Conformité aux normes ANSI/UL60950, CAN/CSA-C22.2, EN60950, FCC Part15, EN55022

MODELE	CPS1500SA12 CPS1500SA24 CPS1500SA48 CPS1500ESA12 CPS1500ESA24 CPS1500ESA48
SORTIE
PUISSANCE NOMINALE	1500W
PUISSANCE MAXI	1725W 200 sec. / 2250W 10 sec.
PUISSANCE DE CRÈTE	3000W > 0,5 s
FRéQUENCY	120V ±3% et 50Hz / 60Hz ±0,001Hz 230V ±3% et 50Hz / 60Hz ±0,001Hz
ONDE	Sinusoidale pure (THD <3,0%)
PROTECTION	Court-circuit AC, surcharge, surchauffe
ENTRÉE DC (Batterie)
BAT. TENSION	10,5~15,0V 21,0~30,0V 42,0~60,0V 10,5~15,0V 21,0~30,0V 42,0~60,0V
COURANT DC(Maxi)	166A 81A 40A 166A 81A 40A
EFFICACITÉ	90% 91% 91% 90% 92% 93%
COURANT EN MODE OFF	Sous 1,0mA avec interrupteur sur off
PROTECTION	Surcharge, polarité de la batterie, polarité inversée par fusible, arêt sur batterie faible, alarmé de batterie faible
AUTRES
DIMENSIONS (I*L*H)	287,4*310*96mm
POIDS	6,63kg
REFROIDISSEMENT	Ventilateur contrôle par la température
MODELE	CPS1000SA12 CPS1000SA24 CPS1000SA48 CPS1000ESA12 CPS1000ESA24 CPS1000ESA48
SORTIE
PUISSANCE NOMINALE	1000W
PUISSANCE MAXI	1150W 200 sec. / 1500W 10 sec.
PUISSANCE DE CRÈTE	2000W > 0,5 s
FRAQUENCY	120V ±3% et 50Hz / 60Hz ±0,001Hz 230V ±3% et 50Hz / 60Hz ±0,001Hz
ONDE	Sinusoidale pure (THD <3,0%)
PROTECTION	Court-circuit AC, surcharge, surchauffe
ENTRÉE DC (Batterie)
BAT. TENSION	10,5~15,0V 21,0~30,0V 42,0~60,0V 10,5~15	0V 21,0~30,0V	42,0~60,0V
COURANT DC(Maxi)	106A 53A 27A 106A 53A 27A
EFFICACITÉ	90% 91% 91% 90% 92% 93%
COURANT EN MODE OFF	Sous 1,0mA avec interrupteur sur off
PROTECTION	Surcharge, polarité de la batterie, polarité inversée par fusible, arrêt sur batterie faible, alarmé de batterie faible
AUTRES
DIMENSIONS (I * L * H)	340*260*60mm
POIDS	4.1kg
REFROIDISSEMENT	Ventilateur contrôle par la température

MODELE	CPS400SA12 CPS400SA24 CPS400SA48 CPS400ESA12 CPS400ESA24 CPS400ESA48
SORTIE
PUISSANCE NOMINALE	400W
PUISSANCE MAXI	460W 200 sec. / 600W 10 sec.
PUISSANCE DE CRÈTE	800W > 0,5 s
FRAQUENCY	120V ±3% et 50Hz / 60Hz ±0,001Hz 230V ±3% et 50Hz / 60Hz ±0,001Hz
ONDE	Sinusoidale pure (THD <3,0%)
PROTECTION	Court-circuit AC, surcharge, surchauffe
ENTRÉE DC (Batterie)
BAT. TENSION	10,5~15,0V 21,0~30,0V 42,0~60,0V 10,5~15	0V 21,0~30,0V	42,0~60,0V
COURANT DC(Maxi)	43A 21A 10,5A 43A 21A 10,5A
EFFICACITÉ	89% 90% 90% 90% 91% 92%
COURANT EN MODE OFF	Sous 1,0mA avec interrupteur sur off
PROTECTION	Surcharge, polarité de la batterie, polarité inversée par fusible, arrêt sur batterie faible, alarmé de batterie faible
AUTRES
DIMENSIONS (I*L*H)	239*257*57,3mm
POIDS	2,54kg
REFROIDISSEMENT	Ventilateur contrôle par la température

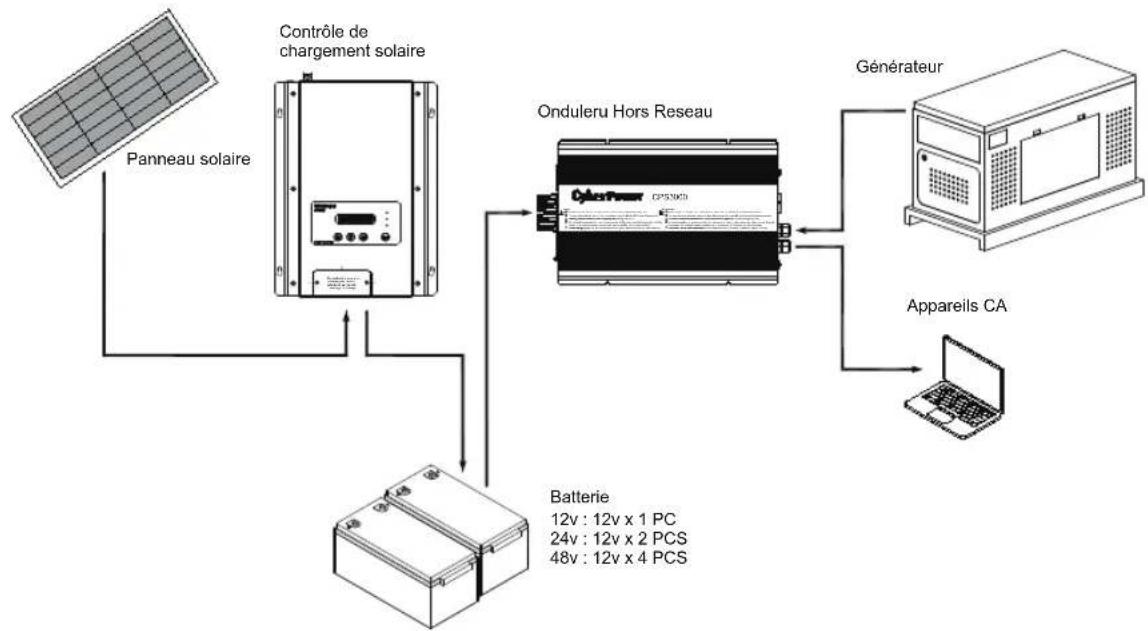

2.3 Schéma de principe du système

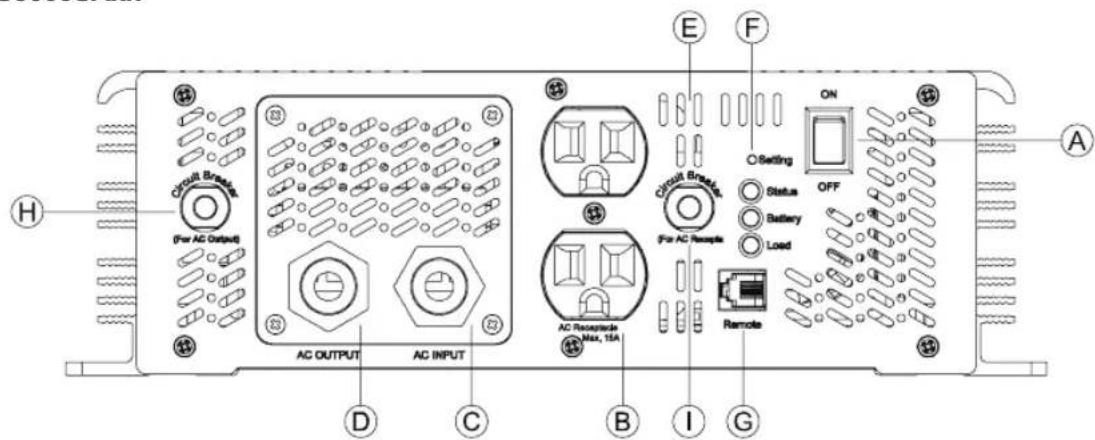

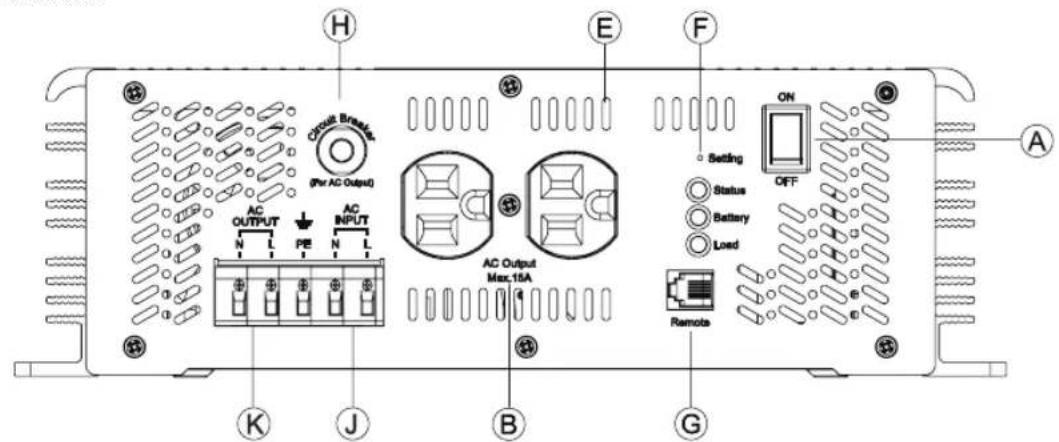

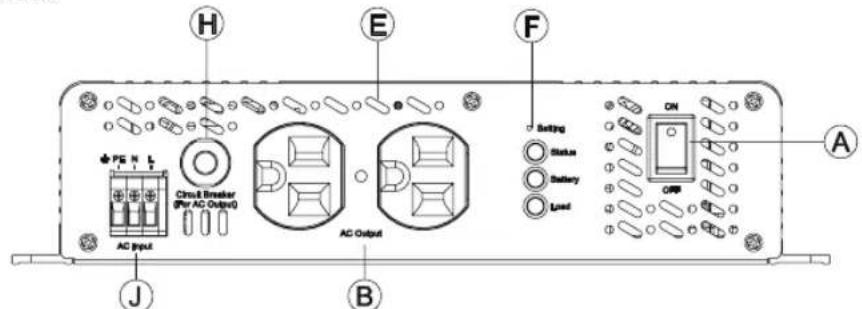

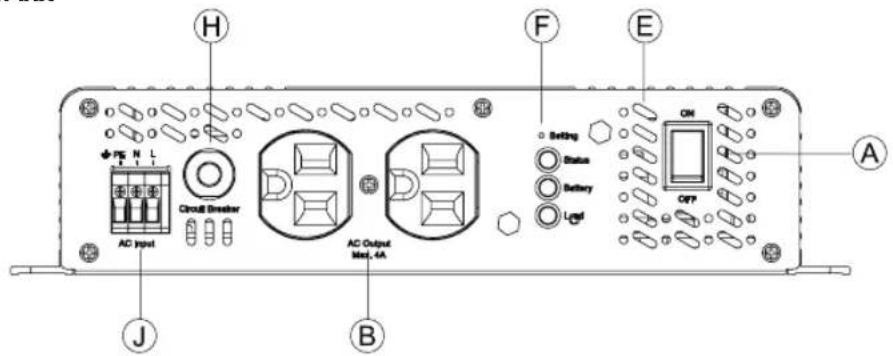

3.1 Panneau avant

A. Interrupteur d'alimentation ON / OFF : L'onduleur est éteint lorsque l'interrupteur est sur la position OFF. B. Prise de sortie AC : D'autres types de prises de courant sont disponibles sur demande pour des applications dans d'autres zones géographiques.

Type de prise	US (uniquement pour la série SA)	UE (uniquement pour la série ESA)	AU R.U.	JP IN
Pays USA EUROPE AUSTRALIE R.U.	JAPON INDE

1. CyberPower Systems.
2. Puissance nominale : 3000W / 1500W / 1000W / 400W.
3. Tension de sortie : SA = 100VAC, 110VAC, 115VAC, 120VAC

Tension de sortie : ESA = 208VAC, 220VAC, 230VAC, 240VAC

1. Tension de la batterie : 12=12VDC / 24=24VDC / 48=48VDC
2. Type de prise : CPSxxxxSAxx(SA pour les USA)

CPSxxxxESAxx(ESA pour l'UE)

CPSxxxxESAxx-IN(IN pour l'INDE)

C. Verrou de panneau pour connexion de sortie CA étanche. (IP67) D. Verrou de panneau pour connexion utilisée d'entrée CA étanche. (IP67) E. Trous de ventilation : L'onduler nécessite une ventilation appropriée pour un fonctionnement efficace. Veuillez garantir un espace minimum de ventilation pour assurer la durée de vie de l'onduler. F. Réglage de la fonction : La tension de sortie, la fréquence, le mode SPF et le mode économique peuvent être réglés avec ce bouton. G. Port de communication : Communiquer entre l'onduleur et le PC via un connecteur supplémentaire dans le but de surveiller à distance via le logiciel de surveillance optionnel. (Réservés) H. Disjoncteur sans fusible : Lorsque la sortie AC manque ou lorsque le courant de charge dépasse le courant nominal du disjoncteur sans fusible, celui-ci devient actif et arrête le bypass du courant secteur en sortie pour prévenir tout danger. I. Disjoncteur sans fusible avec bouton de réarmement (pour prise) : La prise de sortie AC a un courant nominal de 15A. Lorsque le courant de charge dépasse 15A, le disjoncteur devient actif et arrête la sortie AC de la prise. Pour les applications nécessitant plus de 15A, veuillez utiliser le bornier interne derrière le panneau avant. J. Blocs de terminal de connexion d'entrée CA. K. Blocs de terminal de connexion de sortie CA.

CPS3000SAxx

CPS1500SAxx

CPS1000SAxx

CPS400SAxx

3.2 Indicateur LED sur le panneau avant

LED Indicateurs du panneau
O	État
O	Batterie
O	Charge

Indicateur d'état de l'onduleur : présente l'état de fonctionnement de l'onduleur

LED Description de l'état

● (V) L'onduleur démarre normalement et délivre une sortie

● (O) L'onduleur fonctionne en mode CA.

● (R) Panne de l'onduleur

Indicateur de capacité de la batterie : Présente la capacité restante des batteries externes

LED Description de l'état
● (V) Batterie à plus de 60%
● (O)	Batterie à environ 30% ~ 60%
● (R) Batterie à moins de 30%

Indicateur de condition de charge : Présente l'importance des charges de sortie.

LED Description de l'etat
● (V) Charge à	moins de 50%
● (O)	Charge entre 50% ~ 80%
● (R) Charge à	plus de 80%

3.3 Indications et alarme de fonctionnement

Tableau 3.1 : Indications LED et alarme de panne

LED: Rouge

LED Remarque
○ ★	Erreur de surcharge de la sortie de 100 ~ 115%
○ ★	Erreur de surcharge de la sortie de 115 ~ 150%
○ ★	Erreur de surcharge de la sortie de 150 ~ 200%
○ ○	Erreur de surchauffe
○ ★	OND. OVP (3-s) INV.UVP (1-s) OVP lien DC (3s et alarme) UVP lien DC (1s et alarme)
○ ★	Erreur de panne OND (A court)
○ ★	Arrêt batterie (Faible : Pas d'alarme)

Remarque: * lignotements par seconde. Augmé. Θ Eteint.

LED: Orange

LED Note
○ ★	Ventilateur verrouillé. Arrêt
○ ★	Arrêt à distance
○ ★	Batterie défectueuse. Arrêt
○ ★	Erreur EEPROM

Remarque: * allumages par seconde. Augmé. Éteint.

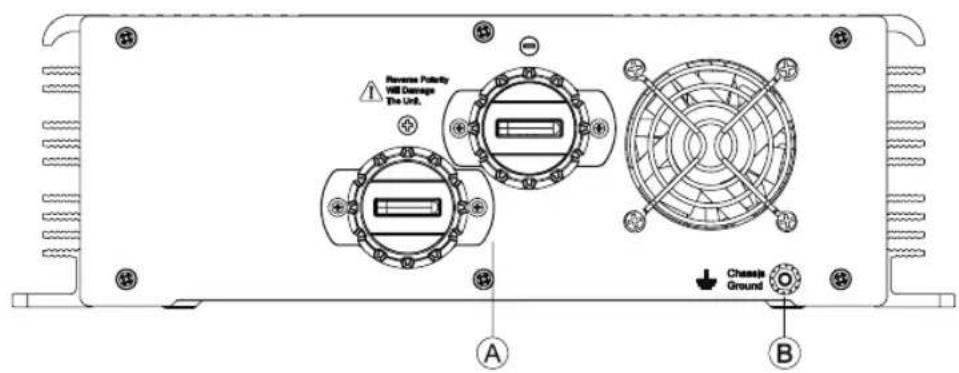

3.4 Panneau arrêté

A. Entrée batterie (+), (-). B. Masse châssis (FG)

CPS3000 série CPS1500 série

CPS1000 série

CPS400 série

4.1 État initial

L'état initial de l'onduleur est 120Vac / 60Hz ou 230Vac / 50Hz. Si l'utilisateur a besoin de faire des réglages pour certaines applications, la configuration peut se faire via le bouton de réglage sur le panneau avant (Veuillez vous référer à la section 4.2). L'appareil redémarre automatiquement une fois que le réglage est terminé et que les nouveaux paramètres seront activés. Ces nouveaux paramètres restent même lorsque l'appareil est mis sous tension / hors tension pour une raison quelconque.

4.2 Procédure de réglage de la tension de sortie, de la fréquence, du mode SPF, et du mode économie

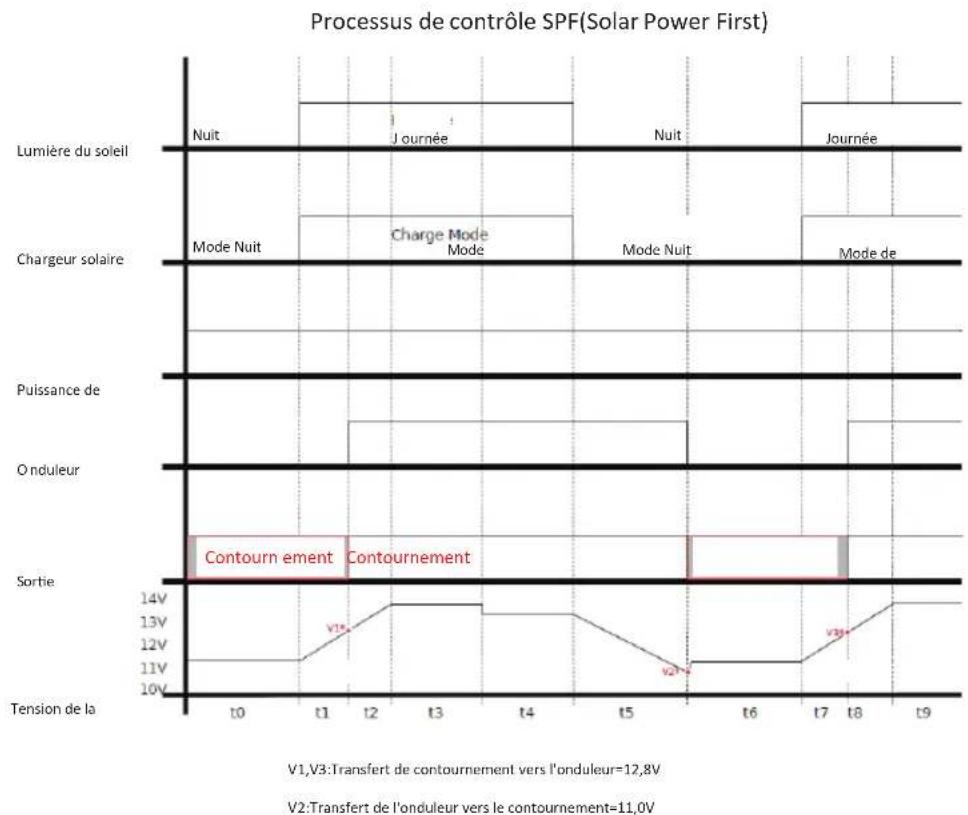

En mode Solar Power First (SPF), l'onduleur hors réseau utilise la puissance de la batterie comme source primaire et l'utilitaire comme source secondaire. Une fois que la batterie est épuisée, l'onduleur bascule vers l'utilitaire et le chargeur solaire commence à fonctionner en utilisant l'énergie solaire pour le chargement de la batterie. Une fois la batterie totalement rechargée, l'onduleur bascule à nouveau vers l'entrée de la batterie.

ÉTAPE 1: Avant le réglage, l'onduleur doit être éteint et les batteries d'entrée doivent rester connectées. Le secteur AC peut être connecté ou déconnecté, et les charges doivent être enlevées.

ÉTAPE 2: Utilisez un batonnet isolé pour appuyer sur le bouton de réglage, puis allumez l'interrupteur d'alimentation. APRÈS avoir appuyé sur le bouton de réglage pendant 5 secondes, l'onduleur envoie un "bip" sonore. L'utilisateur peut ensuite relâcher le bouton et passer à la procédure de réglage.

Utilisez un bâtonnet isolé pour appuyer sur ce bouton de réglage

ÉTAPE 3: Veuillez vous reporter au Tableau 4.1 et vous assurer que le " Mode SPF " est réglé comme nécessaire.

Si oui, passez à l'Étape 5

ÉTAPE 4: Le voyant DEL change d'état chaque fois que vous appuyez sur le bouton de réglage pendant 1 seconde, puis que vous le relâchez. Les utilisateurs peuvent activer ou désactiver la fonction "Mode SPF" avec ce réglage.

Tableau 4.1: Indication du voyant DEL de sélection du Mode SPF LED: Vert (V), Orange (O)

Mode SPF
Actifé	État	● (V)
	Batterie	★ (O)
	Charge	★ (O)
Déactivé	État	○
	Batterie	★ (O)
	Charge	★ (O)

Note: Bip sonore. Allumé. Éteint.

ÉTAPE 5 : Une fois que vous avez choisi le Mode SPF, appuyez sur le bouton de réglage pendant 3 à 5 secondes et l'onduleur émet un "Bip" sonore. Le bouton peut alors être relâché et l'onduleur bascule en mode de réglage "Tension de sortie & Fréquence".

ÉTAPE 6 : Veuillez vous référer au Tableau 4.2 et vérifier si la combinaison de tension de sortie et de fréquence est correcte. Si oui, veuillez passer à l'ÉTAPE 8.

ÉTAPE 7: Les voyants DELs changent d'état chaque fois que vous appuyez sur le bouton de réglage pendant 1 seconde, puis que vous le relâchez (reportez-vous à la Figure 4.2). Veuillez désir la combinaison de tension de sortie et de fréquence appropriée dont vous avez besoin.

Tableau 4.2: Indication LED (V) de combinaison de tension de sortie / fréquence LED: Vert

Fréquence en sortieVoltage		100V (208V)	110V (220V)	115V (230V)	120V (240V)
50Hz	État	●	●	●	●
	Batterie	○	○	●	●
	Charge	○	●	○	●
60Hz	État	★	★	★	★
	Batterie	○	○	●	●
	Charge	○	●	○	●

Note: Signalements par seconde. Augmé. Éteint.

Figure 4.2: État du Schéma de circulation de la tension de sortie et de la fréquence

ÉTAPE 8: Après avoir sélectionné la tension de sortie et la fréquence, appuyez sur le bouton de réglage de 3 ~ 5 secondes et l'onduleur envoie un "bip" sonore. Le bouton peut alors être relâché et l'onduleur se met dans la section de réglage du mode "Economie"

ÉTAPE 9: Veuillez vous référer au Tableau 4.3 et vérifier si le mode "Economie" est réglé selon les besoins. Si oui, veuillez passer à l'ÉTAPE 8

ÉTAPE 10: La LED change d'état à chaque fois lorsque vous appuyez sur le bouton de réglage pendant 1 seconde, puis que vous le relâchez. L'utilisateur peut activer ou annuler la fonction du "Mode économique" à travers ce paramètre. ÉTAPE 9 : Veuillez vous référer au tableau 4.3 et vérifier si le mode "Economie" est réglé selon les besoins. Si oui, veuillez passer à l'ÉTAPE 8

ÉTAPE 11: Une fois que le "Mode économique" est sélectionné ou annulé, appuyez sur le bouton de réglage pendant environ 5 secondes et l'onduleur envoie un "bip" sonore. Le bouton peut alors être relâché et tous les réglages sont terminés. L'onduleur enregistre automatiquement tous les paramètres et redémarre.

Tableau 4.3 : Indication LED (V) de besoin du mode Économie LED : Vert

Mode onduleur	État	★
	Batterie	★
	Charge	○
Mode économique	État	★
	Batterie	★
	Charge	●

5.1 Protections en entrée

(A) Protection de polarité de batterie : Si l'entrée de la batterie est connectée avec une polarité inversée, le fusible interne explose et l'onduleur doit être renvoyé à CyberPower pour réparation. (B) Protection de la batterie contre les sous-tensions : Lorsque la tension de la batterie est inférieure au niveau prédéterminé, l'onduleur arrête automatiquement la puissance en sortie afin de protéger les batteries d'une trop grande décharge. Dans le même temps, le signal "Low Bat" sur le panneau avant s'allume. Veuillez vous référer au tableau 3.1 pour plus de détails sur les signaux de pannes. (C) Protection de la batterie contre les surtensions : Lorsque la tension de la batterie est trop élevée, l'onduleur arrête automatiquement la puissance en sortie et le buzzer intégré est activé pour informer l'utilisateur. Veuillez vous référer au tableau 3.1 pour plus de détails sur les signaux de pannes.

Attention :

Veuillez utiliser des batteries appropriées qui correspondent à la tension d'entrée nominale DC de l'ondulateur (voir la SPEC). Si la tension d'entrée DC est trop faible (ex. utilisation de batteries 12V pour les modèles avec entrée 24 Vcc), l'ondulateur ne peut pas démarrer correctement. Si la tension d'entrée DC est trop élevée (ex. utilisation de batteries 48V pour les modèles avec entrée 24 Vcc), l'ondulateur est endommagé !

5.2 Protections en sortie

(A). Indication de panne de l'onduleur : Lorsque l'onduleur démarre, le panneau avant affiche les signaux de panne en cas de situation anormale. (Veuillez vous référer au tableau 3.1)

(1) Protection contre la surchauffe : Lorsque la température interne est supérieure au niveau limite, la " Protection contre la surchauffe " est activée. L'appareil est automatiquement désactivé et nécessite un redémarrage. (2) Protection contre une sortie AC anormale : Lorsque la tension de sortie AC est trop élevée ou trop faible, l'appareil est éteint et nécessite un redémarrage. (3) Protection contre un court-circuit de la sortie AC : Quand une situation de court-circuit du côté de la sortie se produit, ou lorsque le niveau de charge augmente considérablement dans un court laps de temps, l'appareil est éteint et nécessite un redémarrage. (4) Protection contre une tension batterie anormale : Lorsque la tension de la batterie est trop élevée ou trop BASSE, cette protection est activée. L'onduleur récupère automatiquement une fois que la tension de la batterie reprend le niveau de sécurité et ne nécessite pas de redémarrage. (5) Protections contre les surcharges en sortie : Lorsque la sortie est en surcharge entre 100% 115%, l'onduleur peut fournir de l'électricité pendant 3 minutes, entre 115% 150%, l'onduleur peut fournir de l'électricité pendant 10 secondes ; entre 150% 200%, l'onduleur peut fournir de l'électricité pendant 500 millisecondes. Si l'état de surcharge n'est always pas résolu de façon appropriée, la protection contre les surcharges est activée. Une fois que la protection contre les surcharges est activée, l'appareil doit être réinitialisé pour récupérer.

Tableau 5,1 : Indication lumineuse LED de charge LED: Vert (V), Orange (O), Rouge (R)

Remarque: * allumages par seconde. Augmé. Éteint.

LED: Rouge

LED Remarque
○ ★	Surcharge de la sortie 100 ~ 115% : code d'erreur
○ ★	Surcharge de la sortie 115 ~ 150% : code d'erreur
○ ★	Surcharge de la sortie 150 ~ 200% : code d'erreur

6. Installation et câblage:

Câblage pour les batteries : Les connexions des câbles doivent être aussi courtes que possible et une longueur inférieure à 1,5 mètre est fortement recommandée. Assurez-vous que des câbles appropriés sont choisis en fonction du courant nominal. Les câbles de spécification inférieure peuvent entraîner une surchauffe ou un incendie qui induit un certain danger. Veuillez vous référer au tableau 6.1 et consulter nos distributeurs locaux pour assurer la sécurité.

Tableau 6,1 : Suggestion pour le choix des câbles

Courant nominal de l'équipement (Amp)	Section du cordon (mm2) AWG REMARQUE
10A ~ 13A 1.25 16
13A ~ 16A 1.5 14
16A ~ 25A 2.5 12
25A ~ 32A 4 10
32A ~ 40A 6 8
40A ~ 63A	10 6
63A ~ 80A	16 4
80A ~ 100A	25 2 Modèle des utilisants des batteries 24V
100A ~ 125A	35 1
≥125A	50 0

(B) Type et capacité de batterie recommandée

Inverter

Type de batterie	Batterie à l'acid plomb
Capacité de la batterie	SA12 ESA	12 SA24 ESA	24 SA48 ESA48
	12V / 120Ah ~ 12V / 400Ah		24V / 60Ah ~ 24V / 200Ah		/ 30Ah ~ 48V / 100Ah

(C) Exigence relatives à l'installation : L'appareil doit être monté sur une surface ou un support de maintien plan avec une force convenable. Pour garantir la durée de vie de l'appareil, il faut éviter de le faire fonctionner dans un environnement poussièreux ou humide. Il s'agit d'une source d'alimentation avec ventilateur DC intégré, donc veillez à une ventilation ajustée. (Il est recommandé de garder un dégagement d'au moins 15 cm après les trous d'aération.)

Figure 6,1: Exemple d'installation

Exemple de Diagramme du Système

(E) INTENSITÉ MAXIMALE DE PROTECTION CONTRE LES SURINTENSITÉS Cette valeur nominale spécifie le courant admissible en protection contre les surintensités

MODELE	COURANTADMISSIBLE DC DC	PLAGE DE COURANT DUDISJONCTEUR (Recommendé)
CPS3000SA12/ESA12 320	ampères 125%
CPS3000SA24/ESA24 155	ampères 125%
CPS3000SA48/ESA48 77	ampères 125%
CPS1500SA12/ESA12 166	ampères 125%
CPS1500SA24/ESA24 81	ampères 125%
CPS1500SA48/ESA48 40	ampères 125%
CPS1000SA12/ESA12 160	ampères 125%
CPS1000SA24/ESA24 53	ampères 125%
CPS1000SA48/ESA48 27	ampères 125%
CPS400SA12/ESA12 43	ampères 125%
CPS400SA24/ESA24 21	ampères 125%
CPS400SA48/ESA48 10,5	ampères 125%

MODELE	COURANT ADMISSIBLE DC DC	PLAGE DE COURANT DU DISJONCTEUR (Recommendé)
CPS3000SA12/SA24/SA48 30	ampères 135%
CPS3000ESA12/EA24/EA48 15	ampères 135%
CPS1500SA12/SA24/SA48 15	ampères 135%
CPS1500ESA12/EA24/EA48 7,5	ampères 135%
CPS1000SA12/SA24/SA48 10	ampères 135%
CPS1000ESA12/EA24/EA48 5	ampères 135%
CPS400SA12/SA24/SA48 4	ampères 135%
CPS400ESA12/EA24/EA48 2	ampères 135%

Veuillez désigner des câbles de section adaptée en fonction de la longueur réelle de cablage.

Figure 6,2: Courbe de déclassement de la sortie

G) remarques sur les charges de sortie

Cette gamme d'onduleurs peut alimenter la plupart des équipements qui nécessitent une source de courant alternatif à pleine charge. Mais pour certains types de charge, l'appareil peut ne pas fonctionner correctement.

(1) Étant donné que les charges inductives et les équipements basés sur un moteur nécessitant d'énormes courants de démarrage (6 ~ 10 fois leur courant nominal), l'onduleur peut ne pas fonctionner correctement avec ces types de charges.

Lorsque la sortie est constituée d’équipements capacitifs ou rectifiés (comme des alimentations à découpage), il est recommandé de faire fonctionner ces équipements au niveau de charge inférieure. Augmentez le niveau de charge lentement une fois que l’onduleur a été démarré pour assurer le bon fonctionnement.

7. Remarques sur la correction des pannes

Cette gamme d'onduleurs doit être utilisée par des techniciens professionnels. Toute utilisation ou modification abusive peut endommager l'appareil ou entraîner des dangers. Si la situation de panne ne peut pas être résolue après avoir vérifié la liste ci-dessous, veuillez consulter CyberPower ou nos distributeurs locaux.

État Raisons possibles Moyens pour les éliminer
Pas de tension de sortie CA	Entrée anormale	Vérifiez les sources d'entrée AC ou DC. Assurez-vous que la tension est dans la plage requise.
	Pas d'entrée	Make sure the wiring and polarity is connected properly.
	(batterie, secteur AC)	Assurez-vous que le câblage et la polarité sont correctement respectés.
	Protection contre la surchauffe	Assurez-vous que la ventilation n'est pas bloquée et que la tempête ambiente n'est pas trop élevé. S'il vous plait déclassemment en puissance ou refroidir la tempête ambiente.
	Protection contre les surcharges	Assurez-vous que la sortie n'est pas surcharge et le courant de démarrage n'est pas trop élevé. (Pour les charges inductives ou capacités)
La période de décharge des batteries est trop courte	Les batteries sont vieilles ou défaillantes	Remplacez les batteries.
	La capacité des batteries est trop faible	Re-CONFIRMZ la spécification et augmentez la capacité des batteries commeuggéré.
	Dysfonctionnement du chargeur (pas de tension de charge)	Réparation nécessaire. Veuillez le returner à CyberPower ou à l'un de nos distributeurs locaux.
Le ventilateur ne tourne pas	Obstruction par des corps étrangers.	Retirez les corps étrangers.
	Dysfonctionnement du ventilateur	Réparation nécessaire. Veuillez le returner à CyberPower ou à l'un de nos distributeurs locaux.

8. Garantie

Une garantie mondiale de 3 ans (garantie mondiale de 2 ans pour le ventilateur) est fournie pour l'onduleur en fonctionnement normal. Veuillez ne pas modifier les composants ni ALTERER l'appareil par vous-même. Sinon, vous risquez d'annuler la garantie.

9. Liste des pièces

Onduleru Hors Réseau 1PC

Manuel d'utilisation 1PC

Vis Autotaraudeuse 4PCS

Onduleru Hors Reseau 1PC	Manuel D'utilisation 1PC	Vis Autotaraudeuse 4PCS

10. Limitation de responsabilité

La garantie d'usine CyberPower ne couvre pas les dommages dus à/au:

• Dommages de transport
• Une mauvaise installation ou mise en service
• Le non-respect des instructions figurant dans le manuel d'utilisation, des exigences liées à l'entretien et de la fréquence
• Les modifications, les changements ou les tentatives de réparations. L'utilisation incorrecte ou l'utilisation d'une manière non conforme.
• Une ventilation insuffisante de l'appareil. Le non-respect des règles de sécurité,
• Une force majeure (ex. coup de foudre, surtension, orage, incendie)
• Les défauts apparents qui n'ont pas d'influence directe sur la production d'énergie, ou qui n'affectent pas la forme ou le fonctionnement
• Nous nous réservons le droit d'effectuer sans préavis toute modification relative au produit, aux caractéristiques techniques ou aux instructions de montage et d'utilisation.
