FS1016 - Commutateur Cudy - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non géré 16 ports
Marque	Cudy
Modèle	FS1016
Nombre de ports	16 ports RJ45 10/100/1000 Mbps
Dimensions (L x P x H)	440 x 200 x 44 mm
Poids	2 kg
Alimentation	Adaptateur secteur 12 V / 1 A
Fonctions principales	Auto-négociation, contrôle de flux, fonction Extend (250 m à 10 Mbps), fonction VLAN (isolation des ports), mise à la terre
Consommation électrique	≤ 12 W
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Entretien et nettoyage	Débrancher l'alimentation, nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou de produits abrasifs.
Sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'humidité ou aux liquides, utiliser dans un environnement sec et propre.
Pièces détachées et réparabilité	Adaptateur secteur disponible en pièce détachée. Pas de réparation par l'utilisateur.
Informations générales	Marque : Cudy, modèle : FS1016, catégorie : commutateur réseau non géré 16 ports.

FOIRE AUX QUESTIONS - FS1016 Cudy

Comment installer le commutateur Cudy FS1016 ?

Branchez l'adaptateur secteur au commutateur et à une prise murale. Connectez vos appareils (routeur, ordinateurs, etc.) aux ports RJ45 à l'aide de câbles Ethernet. Le commutateur fonctionne immédiatement, aucune configuration requise.

Que fait l'interrupteur DIP 'Extend' ?

L'interrupteur DIP 'Extend' permet d'augmenter la distance de transmission jusqu'à 250 mètres tout en limitant la vitesse à 10 Mbps. Activez-le pour connecter des périphériques éloignés.

Que fait l'interrupteur DIP 'VLAN' ?

L'interrupteur DIP 'VLAN' active l'isolation des ports : les périphériques connectés au commutateur ne peuvent pas communiquer entre eux, ce qui améliore la sécurité du réseau.

Comment connecter le commutateur à un routeur ?

Utilisez un câble Ethernet pour relier l'un des ports du commutateur à un port LAN de votre routeur. Le commutateur étend ainsi votre réseau local.

Le commutateur prend-il en charge le PoE (Power over Ethernet) ?

Non, le Cudy FS1016 est un commutateur non géré standard sans alimentation PoE. Chaque périphérique doit avoir sa propre alimentation.

Quel type de câble Ethernet utiliser ?

Utilisez des câbles Ethernet de catégorie Cat5e ou supérieure pour des performances optimales en gigabit.

Comment effectuer une réinitialisation d'usine ?

Ce commutateur ne dispose pas de bouton de réinitialisation. Il est non géré et ne nécessite aucune configuration ; débranchez-le et rebranchez-le pour le redémarrer.

Le commutateur peut-il être monté en rack ?

Oui, le Cudy FS1016 est conçu pour un montage en rack 19 pouces. Des supports de montage sont généralement inclus.

À quoi sert la borne de terre ?

La borne de terre permet de relier le commutateur à la terre pour améliorer la protection contre les surtensions et les décharges électrostatiques.

Que faire si un périphérique connecté ne détecte pas le réseau ?

Vérifiez que le câble Ethernet est bien enfoncé des deux côtés, que l'appareil est allumé et que le voyant du port correspondant sur le commutateur est allumé ou clignote. Essayez un autre câble ou un autre port.

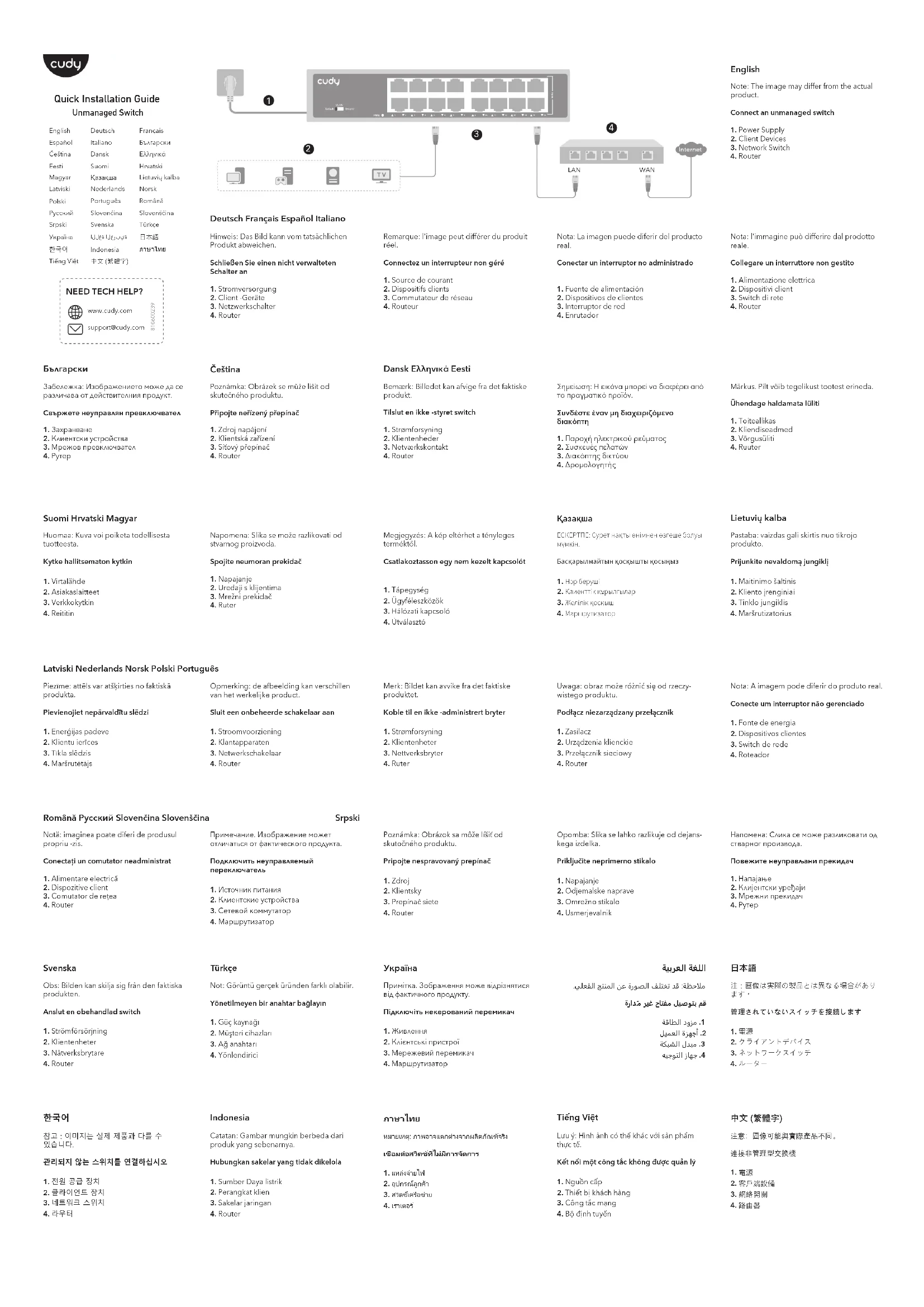

MODE D'EMPLOI FS1016 Cudy

Remarque: l'image peut différer du produit réol.

Connectez un interrupteur non géré

1. Source de courant
2. Dispositifs clients
3. Commutateur de réseau
4. Routeur

Si un interrupteur de DIP "Extond" est disponible, vous pouvez l'activer pour améliorer la distance de transmission à 250 mètres, et la vitesse de données sera plasommée à 10 Mio. Le numéro de port affecté est imprimé près de l'interrupteur DIP lorsque tous les ports ne sont pas effectes.

Si un interrupteur DIP "VLAN" est disponible, vous pouvez l'activer pour empêchter les clients en aval de communiquer entre eux et d'améliorer la securte. La numéro de port affecté est imprima près de l'interrupteur DIP.

Si un point de mise à la terre est discénible, vous pouvez le connecter à la terre pour améliorer la soute de électrique.

Dansk Ελληνικά Εεσί

Carque la pelume de la que se a pasel est conformer une caro, en total et les dispositions pour renait des directions 217-45/20, 2014-35/01, 2237128/CE et 2011-63/02. La celebrer CC se conformé original a nombre muscile à l'acteure immobiliux, Canada

-
