MODE D'EMPLOI Motif X Martin Logan

manuel de l'utilisateur

REMARQUE: cet équipement a ete teste et juge conforme aux limites d'un appareel numerie de Classe B, en vertu de la Section 15 du reglement de la FCC. Ces limites sont conques pour offrir une protection jugee raisonnable contre I'interference nuisible dans une installation residentielle. Cet équipement generne des utilisations et peut emetre une energie radiofrequence et, s'il n'est pas installe et utilise conformement aux instructions, peut causer une interfeonce nuisible aux radiocommunications. Toutefois, il n'existe aucune garantie qu'une interfeonce ne se produira pas dans une installation particuliere. Si cet équipement cause une interfeonce nuisible à la reception radiophonique ou televisuelle, qu'on peut deteminer en ouvrant et en fermant I'equipement, l'utilisateur est invite a essayer de corriger I'interferece a laide d'une des mesures suivantes :

Réorienter l'antenne de réception ou la changer de place.
Augmenter la distance entre l'équipement et le récepteur.
Raccorder l'équipement à une prise située sur un autre circuit que celui sur lequel le récepteur est raccordé.
- Consulter le revendeur ou un technician radio/TV compétent pour obtenir de l'aide.

Merci à vous, propriété d'un produit MartinLogan,

d'aimer ce que nous faisons,

et de faire en sorte que nous puissions faire ce que nous aimons.

Serial Numbers:

Veuillez noter les numero de série afin de pouvoir les consulter facilement. Vous aurez besoin de ces renseignements lorsque vous replírez l'inscription à la garantie. Le numero de série Motif X est situé pres du bas de la plaque arrêté et sur le carton d'emballage. Chaque apparçeil possède un numero de série unique.

En vertu de la directive WEEE de l'Union europeenne (directive sur les déchets electriques etlectroniques) entre en vigueur le 13 août 2005, nous vous avissons que ce produit pourrait contier des materiaux

reglementes dont I'elimination doit faire I'objet de procedures de réutilisation et de recyclage particulières.

À cette fin, Martin Logan a demandé à ses distributeurs dans les pays membres de l'Union Européenne de reprendre et de recycler ce produit gratuitement. Pour trouver le distributeur le plus pres, communiquez avec le revendeur du produit, envoyez un courriel à info@martinlogan. com ou consultez le site Web martinlogan.com.

Notez que seul le produit est regi par la directive WEEE. Nous vous encourageons à recycler les matérielles d'emballage et autres matérieliaux d'expedition selon les procedures normales.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

Le symbole de I'clair avec une pointe en forme de flèche, dans un triangle équilatéral, averit l'utilisateur de la présence d'une « tension dangereuse » potentielle pres du produit qui peut être suffisante pour constituer un risque de décharge électrique.

MISE EN GARDE! N'utilise pas les haut-parleurs Motif X à l'extérieur du pays où ils ont été achetés — les exigences en matière de tension varient selon les pays. Une tension inappropriée peut causeer des dommages potentiellément dispendieux à réparer. Le produit Motif X est envoyé aux distributeurs MartinLogan autorisés avec le bon cordon d'alimentation pour l'utilisation dans le pays où il est vendu. Une liste des distributeurs autorisés est disponible sur le site Web www.martinlogan.com ou en écrivant à l'adresse [e-mail].

Motif X

Testé pour être conforme aux normes du FCC POUR UNE UTILISATION A LA MAISON OU AU BUREAU

Cet apparéil est conforme à la partie 15 des régles du FCC. L'utilisation est assujettie aux deux conditions suivantes : (1) cet apparéil ne doit pas causer d'interférence nuisible, et (2) cet apparéil doit accepter l'interférence reçue, notamment l'interférence qui peut causer un mauvais fonctionnement.

Avertissement sur la Sécurité et Installation en Bref (François)

MISE EN GARDE!

Tensions dangereuses à l'intérieur - ne pas-retirer le couvercle.
- Pour les réparations, faire appel à un technicien compétent.
Pour éviter les risques d'incendie ou de décharge électrique, ne pas exposer ce module aux vapeurs d'eau ni à l'humidité.
- Éteindre l'amplificateur et débrancher les enceintes en cas de conditions anormales.
- Éteindre l'amplificateur avant de faire ou de briser tout raccord de signal!
- Ne pas utiliser l'appareil si des dommages sont visibles sur I'élément de panneau electrostatique.
- Ne pas pousser l'enceinte au-delà de sa puissance nominale.
Le cordon d'alimentation ne doit pas etre instalé, enleve ou laissedebranchede l'enceinte lorsquel'autre extrémite est branchée a une source d'alimentation CA.
- No pas placer de chandelierles ou d'autres flammes ouvertes sur l'encinte.
- No placer aucun liquide (dans un verre ou un vase) sur l'enceinte.

L'enceinte ne doit pas etre exposée a un ecoulement ou a une eclaboussure de liquide.
Les bornes qui comportent un symbole d'éclair doivent être raccordées par une personne compétente ou par l'entremise de bornes préfabriquées.
Le cordon d'alimentation doit rester accessible si des conditions anormales surviennent.

Nous savons que vous étés impatient d'entendre vos enceintes MartinLogan; par conséquent, cette section est destinée à vous permètre de les installer de façon rapide et facile. Une fois les enceintes prêtes à fonctionner, veuilles prendre le temps de dire attentivement le reste des renseignements de ce manuel. Vous saurez ainsi comment obtenir le meilleur rendement possible de ce transducteur très précis.

Si vous éprouvez des problèmes avec la configuration ou le fonctionnement de vos enceintes MartinLogan, veillez consultier les sections Acoustique de la piece, Positionnement ou Opération de ce manuel. Si vous éprouvez un problème récurrent que vous ne pouvez pas régler, veillez communiquer avec votre revendeur MartinLogan autorisé. Il effectuera l'analyse technique appropriée pour régler le problème.

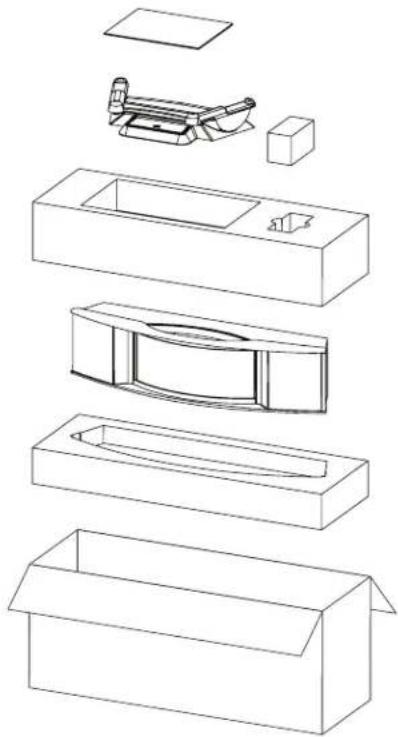

Étape 1: déballage

Retirez vos nouvelles enceintes de leur emballage.

Étape 2 : positionnement

Placez chaque enceinte MartinLogan à au moins deux pieds du mur arrêté et orientez-les légerement vers votre zone d'écoute. C'est un bon endroit pour commencer. Consultez la section Positionnement de ce manuel pour obtenir plus de détails.

Étape 3 : alimentation (CA) (voir la mise en garde)

Les enceintes Martinlogan ont besoin d'une source d'alimentation CA pour alimenter leurs cellules electrostatiques et les haut-parleurs de graves PoweredForce.

À l'aide des cordons d'alimentation CA fournis, branche-les d'abord dans la prise d'alimentation CA située sur le panneau arrrière de l'enceinte, en vous assurant que le raccord est bien fait, puis branche-les à la prise murale. Consultez la section Raccord de l'alimentation CA de ce manuel pour obtenir de plus amples détails.

Étape 4: raccord du signal

Utilisez les excellentes cables d'enceinte possible. Des cables de haute qualite, disponibles aupres de votre revendeur spécialise, sont recommandes et offriront un rendement supérieur. Des cosses rectangulaires sont recommandees pour obtenir un contact optimal et faciliter l'installation.

Branchez les cables d'enceinte dans la section du signal d'entree située sur le panneau arriere. Faites preuve de coherence en

branchant les cables de l'enceinte aux bornes situées derrière l'enceinte MartinLogan. Assurez-vous d'attribuer la même couleur à la borne (+) des canaux de gauche et de droite. Si aucune grave n'est présente et que vous ne pouvez pas discerner une image serrée et cohérente, vous pourriez devoir inverser les cables (+) et (-) d'un côté pour que le système ait la bonne polarité.

Pour Broker les instructions détaillées sur la configuration, consultez la section Commandes et Raccords de ce manuel.

Étape 5: écoutez et profitez-en

You pouvez maintainant allumer le systeme et en profiter!

Raccord de l'alimentation CA 36

Raccord du signal. 36

Rodage. 36

Installation 37

Options d'installation 37

Interrupteur de contour acoustique sur/hors mur 37

Utilisation du Motif X sans le support 37

Utilisation du Motif X avec le support 37

Montage du Motif X sur un mur 38

Cinéma maison 39

Avantages electrostatiques 40

Exclusivités MartinLogan. 41

Transducteur XStat. 41

CLS (Source linéaire curvilinéaire). 41

Diaphragme Generation 2 41

Stator MicroPerf. 41

Collage sous vide 41

Haut-parleur d'ajus Folded MotionTM 41

Foires aux questions 42

Dépannage 44

Historique de l'electrostatique 45

Renseignements généraux 47

Specifications. 47

Garantie et Enregistrement 47

Numéro de Série 47

Service 47

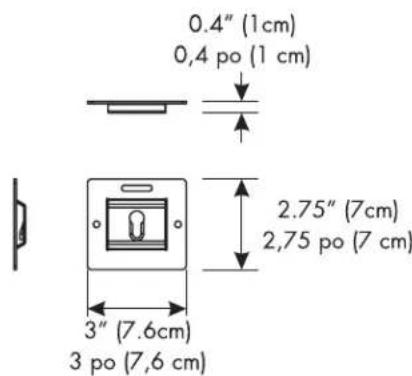

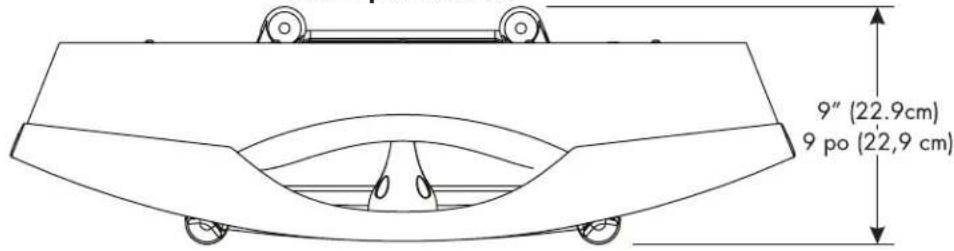

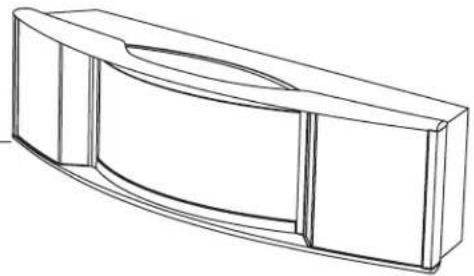

Plans Dimensionnels. 48

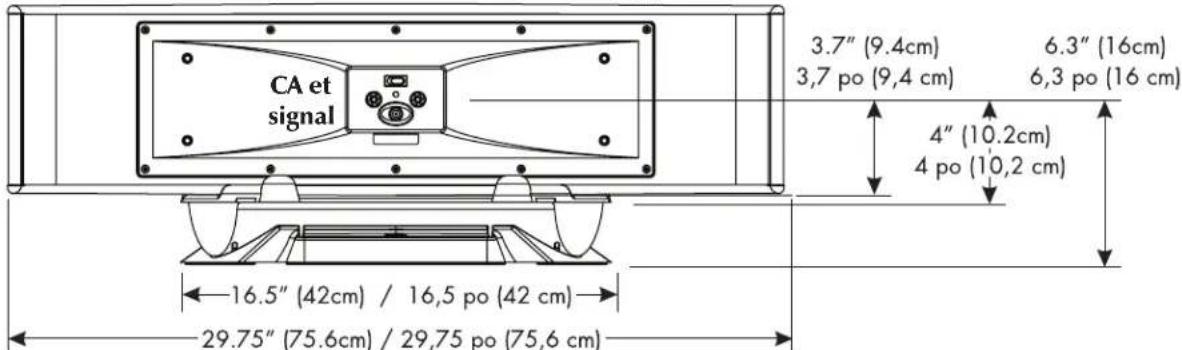

Sur le pied 48

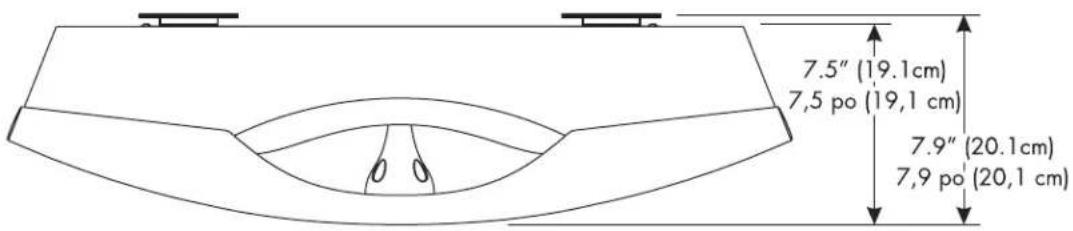

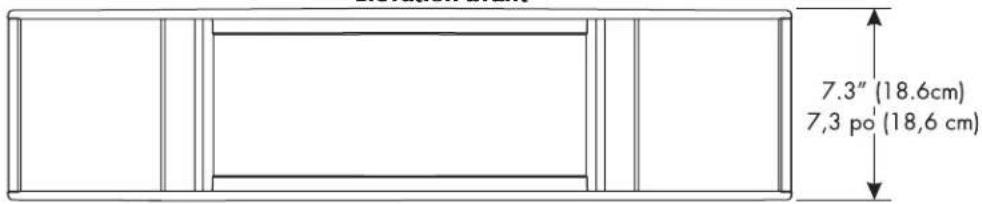

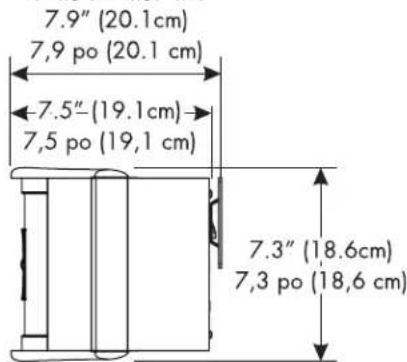

Aucun support et avec support mural 49

Glossaire des Termes Audio 50

Félicitations! Vous avez investi dans l'un des meilleurs systèmes de haut-parleurs au monde.

Le Motif X constitue une combinaison perfectionnée de technologies sonores et établit une direction sans precedent pour la conception audiophile. Résultat de nombreuses années de recherche, le nouveau haut-parleur electrostatique hybride Motif X est doté de la technologie XStat™ qui établit de nouvelles normes en matière d'efficacité, de dynamique et de précision pour un haut-parleur.

Logé dans un AirFrame™ novateur, le nouveau transducteur CLS XStat™ du Motif X s'appuie sur l'héritage electrostatique de MartinLogan grâce à l'inclusion d'un collage sous vide et de panneaux stat MicroPerf, ce qui offre une efficacité et une précision encore plus grandes.

Gréce à des essais rigoureux, le panneau electrostatique curvilinearaire a démontré qu'il est l'un des transducteurs parmi les plus durables et fiables sur le marché. Fabrique à partir d'acier perfère avec outil de haut calibre, le panneau breveté est revetu d'un polymère spécial qui est appliqué au moyen d'un procédé de collage electrostatique exclusif. Le montage du panneau abrite une membrane d'une épaissur de seulement 0,0005 pouce. De construction robuste et bien isolée, le panneau est classé pour gérer facilement jusqu'à 150 watts de puissance continue sans effets déléteres.

Comportant une topologie de raccord perfectionné dérivée du haut-parleur Summit, MartinLogan açu le raccord du Motif X à l'aide de condensateurs en polypropylène de haute précision et de bobines à noyau d'air d'une grande purêté. Cette topologie de raccord avancée prescve de façon irréprochable les subtilités sonores tout en gérant sans effort la gamme la plus large de dynamiques.

Les matéiaux utilisés dans votre nouvelle enceinte Motif X sont de la plus haute qualité qui soit et vous fourniront des années de plaisir. Le boitier est fabriqué avec un matériel acoustique dense pour assurer l'intégrité acoustique et compte des bois de placage frottés à la main.

Les autres sections du guide de l'utilisateur expliquent en détaill le fonctionnement de l'enceinte Motif X et la philosophie appliquée à sa conception. En complenant clairément votre enceinte, vous obtiendrez un rendement maximal et profiteriez pleinement de ce transducteur des plus précis. Cette enceinte a été conçue et construite pour vous donner des années d'écoute sans tracas.

Raccord de l'alimentation CA

Vos enceintes Motif X utilise une alimentation exter à faible tension pour alimenter leurs cellules electrostatiques. Par conséquent, les sources d'alimentation à faible tension appropriées sont fournies. Un cordon doit être inséré fermement dans la prise DC Power In (entree CC) située sur le panneau de raccordement arrêté de chaque enceinte, puis à une prise murale CA appropriée. Les enceintes Motif X sont dotées d'un capteur de signal qui s'éteindra après quelques minutes sans signal musical, et qui ne nécessite que deux secondes pour recharger les panneaux lorsqu'un signal musical est détecté.

Les enceintes Motif X sont cabledes pour le service d'electricité offert dans le pays ou elles ont ete achetees. La puissance nominale CA applicable a un appareil particulier est indiquee sur I'emballage et sur le cordon d'alimentation CC.

Si vous utilisez vos cnccintes Motif X dans un autre pays que celui ou vous les avez achetées, assurez-vous que l'alimentation CA fournie dans tout autre endroit est appropriée avant de brancher l'alimentation a faible tension. L'utilisation des enceintes Motif X avec une source d'alimentation CA incorrecte peut nuire grandement au rendcment ou causer des dommages importants.

MISE EN GARDE! Le cordon d'alim-mentation CC ne doit pas etre instalé, enlevé ou laissé débranché de l'enceinte lorsquel'autre extrémité est branchée à une source d'alimentation CA.

Raccord du signal

Utilisez les meilleurs cables d'enceinte possible. La longueur et le type de cable d'enceinte utilisés avec votre système auront un effet audible. Vous ne devez pas utiliser un cable de calibre supérieur (plus mincc) au no 16, enaucun cas. En général, plus le cable est long, plus il doit etre de calibre inférieur, et plus le calibre est bas, meilleur est le son; le parametre de diminution des retours doit etre etabli du no 8 au no 12.

De nombreux cables différents sont disponibles auprès de fabricants qui affirment que leur rendement est meilleur que celui du cable à calibre élevé courant. Nous avons vérifié cette affirmation dans de nombres cas, et les améliorations disponibles sont souvent plus notables que les différences entre les cables de calibre différent. Les effets des cables peuvent être masqués si l'équipement n'est pas de la plus haute qualité.

Les raccords sont effectuels à la section du signal d'entrée située sur le panneau électronique arrêté de l'enceinte Motif X Utilisoz des cosses rectangulaires pour un contact optimal et pour facilitier

l'installation. Serrez les bornes de raccordement à la main, sans trop serrer - n'utilise pas d'outil pour serrer les bornes de raccordement.

Faibles preuve de cohérence en branchant les câbles de l'enceinte aux bornes du signal d'entrée. Assurez-vous d'attribuer la même couleur à la borne (+) des canaux de gauche et de droite. Si aucune grave n'est presente et que vous ne discernez pas une image serrée et cohérente, vous pourriez devoir inverser les câbles (+) et (-) d'un côté pour que le système ait la bonne polarité.

MISE EN GARDE! Etéindre l'amplificateur avant de faire ou de briser tout raccord de signal!

Rodage

Lorsque vous commencerz à utiliser les enceintes Motif X, leur son sera un peu discret du cote des graves. Cette situation est due aux composantes durables de haute qualite utilisées dans le haut-parleur de graves. Le haut-parleur ambiophonique en butyle personnelise nécessite un rodage d'environ 72 heures à 90 dB (niveau d'ecoute moyen) avant la première ecoute critique. Les exigences de rodage des composantes de repartiteur (et a un moindre niveau, pour le stator) sont équivalentes.

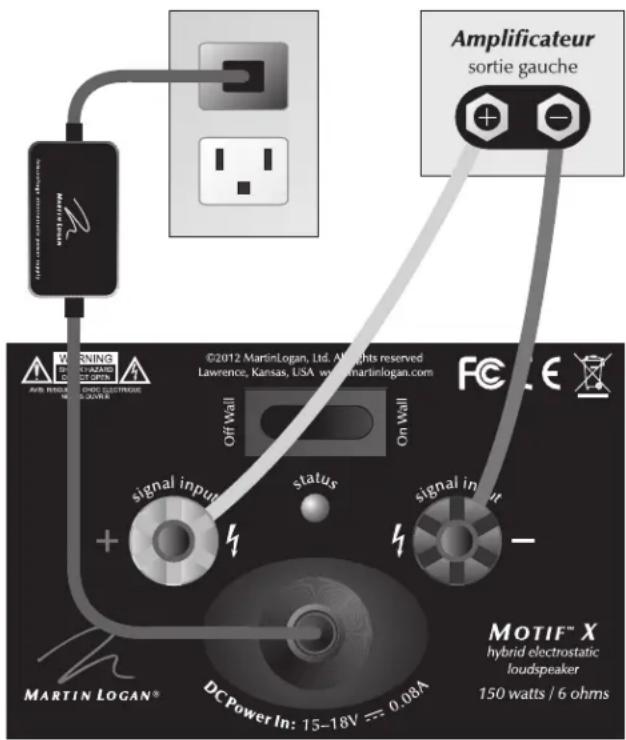

Figure 1. Raccordement de l'alimentation et du signal.

Options d'installation

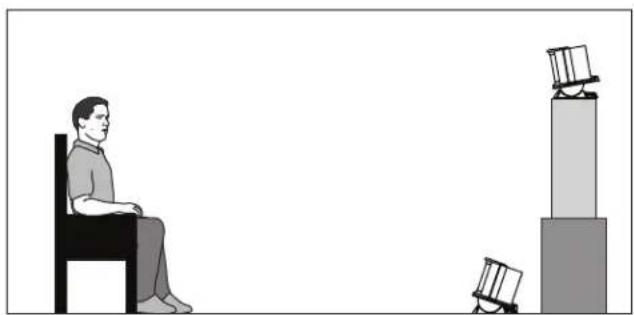

Sur la télévision: Si vous te déviéion offre une plateforme large, au niveau et stable, le Motif X peut être place (avec ou sans support) directement sur le dessus de la télévision (voir figure 2). Si vous utilisez le Motif X sans son support, les bras de préhension amovi-bles doivent être utilisés sous le Motif X afin de fournir une traction.

Sur le sol: Si le Motif X est positionné sur le sol, il pourrait être trop bas pour se fondre aux enceintes avant (voir figure 2). Si le positionnement du Motif X sur le sol constitue le meilleur positionnement pour votre système, le support régliable vous permettra d'incliner le Motif X vers la position d'écoute.

Sur le mur : Les supports inclus vous permettent de monter le Motif X sur le mur (voir la figure 3 et la section « Montage du Motif X sur un mur »).

MISE EN GARDE! Une installation autre que celle décrite dans ce document nécessite une documentation particulière de MartinLogan.

Interrupteur de contour acoustique sur/hors mur

Le Motif X est doté d'un interrupteur « sur/hors mur » unique qui ajuste l'égalisation selon l'installation可以选择. Il suffit de régler l'interrupteur à On-Wall (sur un mur) si le montage est fait sur une surface. Réglez l'interrupteur à Off-Wall (hors mur) si le Motif X est

Figure 2. Installation du Motif X sur le sol ou sur une télévision.

Figure 3. Installation du Motif X sur un mur.

installé à plus de quatre pouces d'un mur. En reglant cet interrupteur, vous vous assurez d'obtenir un jumelage total du système, même dans les configurations les plus diverses ( comme pour les systèmes qui mélangent les installations sur un mur et hors mur).

Utilisation du Motif X sans le support

Si vous utilisez le Motif X sans son support, les bras de préhension amovibles doivent être utilisés sous le Motif X pour fournir une traction (voir la figure 4).

Utilisation du Motif X avec le support

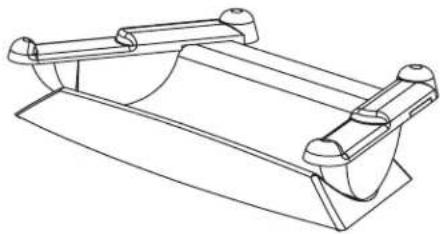

Le support fourni avec le haut-parleur Motif X est concu pour etre utilise quinquement avec le Motif X. L'utilisation avec d'autres appareils peut entrainer une instabilité et causer des blessures.

Pour installer le Motif X avec le support régiable, placez l'enceinte sur le dessus du support (figure 5).

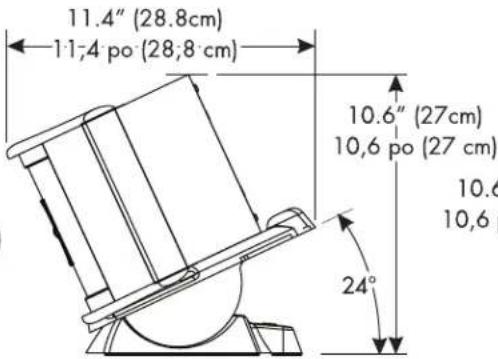

Pour optimiser le rendement, le Motif X peut être incliné sur son support afin d'être orienté vers la position d'écoute principale. ÀpRES avoir place le Motif X sur son emplacement final, appuyez delicatement sur le levier qui se trouve derrière le support et faites pivoter le Motif X en direction de la position d'écoute principale (voir figure 6). Un symbole en zigzag MartinLogan est affiché sur le levier.

Figure 4. Si le Motif X est utilisé sans le support régiable, enlevez les bras de préhension amovibles du support et placez-les sous l'enceinte.

Montage du Motif X sur un mur

Matériel requis (compris) : (6) Ancrages muraux, (6) Vis à bois à tête Phillips de 1 po, (2) Goupilles, (2) Supports muraux, (2) Vis à épaulement, (2) Coussinets en caoutchouc filétés

Outils requis (non compris) : Niveau, Crayon, Perceuse électrique, Trépan de 1/8 po, Trépan de 1/4 po, Tournevis à tête Phillips

REMARQUE: ces instructions supposent que la surface de montage est un cadre en bois standard et une feuille de carton-platre standard. Si vous souhaitez monter le Motif X sur un autre type de matériel ou de construction, vous devez communiquer avec un entrepreneur competent. REMARQUE: Avant de commencer, consultez les dessins de configuration verticale et horizontale (figures 7 et 8).IMPORTANT! Ce gabarit est utilisé pour les installations verticales et horizontales. Lorsque vous perceze les trous de guidage et que vous tracez les trous piriformes, assurez-vous d'utiliser les emplacements des deux trous de guidage et des deux trous piriformes prévus pour votre installation.

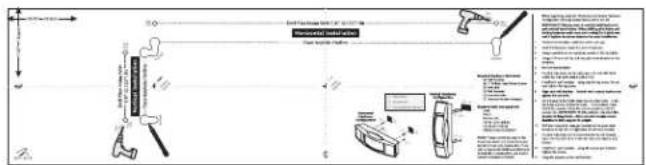

1 Placez le gabarit. Installez la goupille du centre. Mettez le gabarit au niveau. Installez la deuxieme goupille. À l'aide d'un crayon, tracez les deux troughs piriformes qui se trouvent sur le gabarit.
2 À l'aide d'un trépan de 1/8 po, percez les deux trous de guidage qui se trouvent sur le gabarit. Enlevez le gabarit. Si un trou de guidage n'atteint pas un montant, utilisez un trépan de 12 po pour élargir le trou et installez un ancrage mural.
3 Installez les deux supports muraux en utilisant uniquement les vis du haut. No serrez pas trop les vis du haut.
4. Alignez le trou piriforme de chaque support mural sur le trou piriforme trace, et serrez les vis du haut.

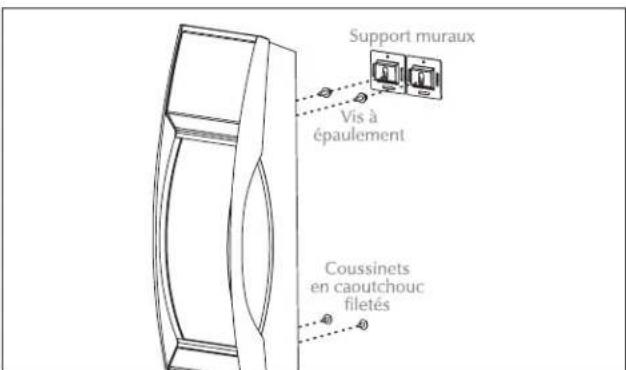

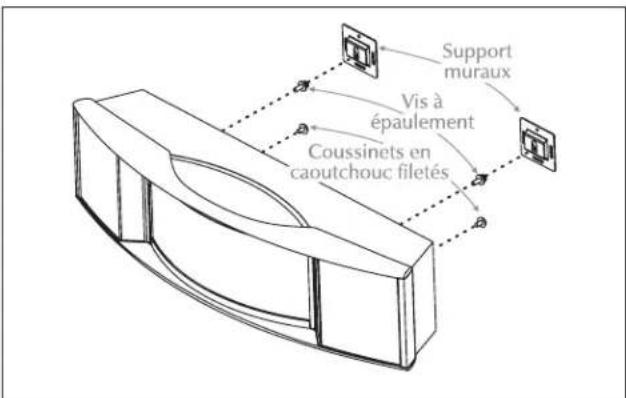

5 Sur la partie arrirée du Motif X, installez deux vis à épaulement dans les trouès du haut et deux coussinets en caoutchouc dans les trouès du bas. Vérifiez l'ajustement de l'enceinte. Rajustez la position des supports jusqu'à ce que l'enccinte soit bien ajusté. IMPORTANT! À ce point-ci, no laissez pas l'enceintePENDRE librement –il n'y a pas assez de vis installées pour supporter entièrement son poids.
6 Percez deux autres trou de guidage (par support) aux emplacements des trou de vis sur les cotés gauche et droit des deux supports muraux. Si un trou de guidage n'atteint pas un montant, enlevez le support mural, utilisez un trépan de 12 po pour élargir le trou, et installez un ancrage mural.
7 Installlez les deux supports muraux en utilisant trois vis par support. Serrz les vis.
8. Accrochez l'enceinte sur les supports muraux.

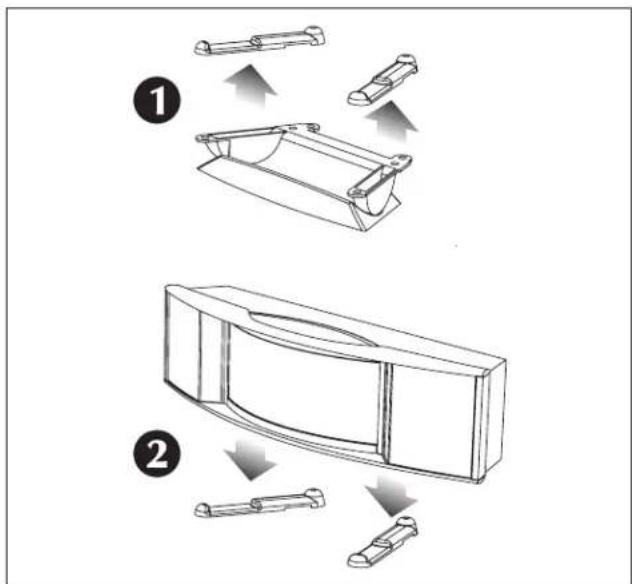

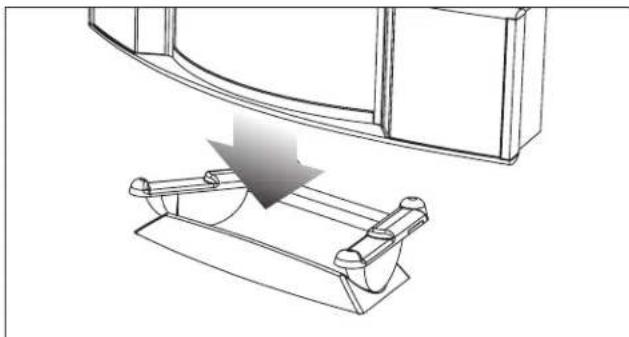

Figure 5. Installez le support régiable en plaçant le Motif X sur le dessus du support.

Figure 6. Faites pivoter le Motif X en appuyant délicatement sur le levier qui se trouve derrière le support. Un symbole en zigzag de MartinLogan est affché sur le levier.

Figure 7. Configuration du matériel en position verticale.

Figure 8. Configuration du matériel en position horizontale.

Les maniaques de stéreo branchent depuis longtemps leur télévision à leur système stéreo. L'avantage était d'utiliser les enceintes plus grandes et l'amplificateur plus puissant du système stéreo. Meme si le son était grandement amélioré, il était encore mono et son signal de diffusion était limite.

Fin 1970, début 1980, deux nouveaux formats de cinéma maison sont devenus largement disponibles au public : VCR et disque laser.

En 1985, les deux formats s'etaient développés en sources audio/ video de très haute qualité. En fait, le rendement sonore de certains formats video surpassait les formats audio uniquement. À cette épode, avec le son de qualité cinema disponible à la maison, le seul élément manquant était la presentation en « son ambiophonique » des cinemas.

Heurcusement, les films encodes Dolby et DTS (compronant presque tous les films) ont la meme information de son ambiophonique encodede sur les films pour la maison que sur les films pour le cinema. Tout ce qu'il faut pour recuperer cette information est un decodeur ainsi que des enceintes et des amplificateurs supplémentaires pour la reproduction.

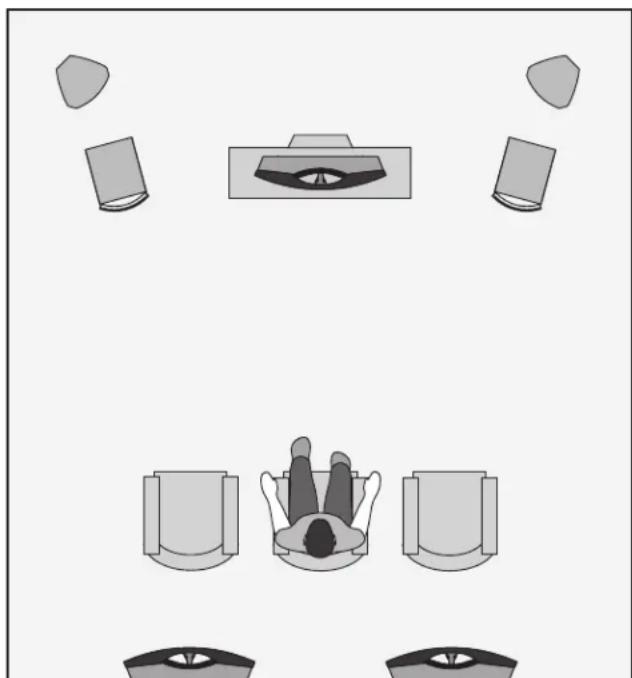

Figure 9. Motif X en tant qu'enceinte de canal central.

Un cinema maison est un achat complexe et nous vous recom-mandons de consulter votre revendeur MartinLogan local, car celui-ci connait bien le sujet.

Chaque piece d'un système ambiophonique peut être acheté séparément. Prenez votre temps et allez-y pour la qualité. Personne ne s'est jamais plaint que le film était trop réel. La liste et les descriptions ci-dessous vousdonneront un aperçu des responsabilités et des demandes placées sur chaque enceinte.

Avant gauche et avant droite

Si ces enceintes seront les deux mêmes que vous utilisez pour la lecture stéreo, elles doivent etre de très haute qualite et capables de jourer fort (plus de 102 dB) et de reproductive des graves sous 80Hz

Canal central

C'est l'enceinte la plus importante dans un système de cinéma maison, car presque tous les dialogues et une grande partie de l'information de l'enceinte avant sont produits par le canal central. Il est important que l'enceinte centrale soit très précise et qu'elle s'adapte bien aux enceintes avant, et qu'elle soit recommende pour une utilisation à titre d'enceinte centrale. Il ne faut pas tournier les coins ronds.

Enceintes ambiophoniques

Nous vous recommendons ( comme le fait l'industrie du film) que les enceintes ambiophoniques jouent les graves jusqu'à au moins 80Hz . Les enceintes ambiophoniques contiennent l'information qui fait en sorte que les avions semblent voler au-dessus de votre tete. Certaines personnes pourrait suggérer que c'est le moment d'économiser en achetant une petite enceinte économique. Si c'est votrechoix, préperez-vous à faire une mise à niveau plus tard, car l'encodage numérique à canaux multiples discret progrèsrapidement et la demande sur les enceintes ambiophoniques a augmente.

Caisson de sous-graves

Avec tout bon système ambiophonique, vous aurez besoin d'un ou de plusieurs caissons de sous-graves de haute qualite (le .1 dans un système ambiophonique à 5.1 canaux). La plupart des trames sonores de film contiennent de grandes quantités d'informations de graves, qui font partie des effets spéciaux. Les bons caissons de sous-graves constitueront le pilier du reste du système.

Comment le son peut-il être produit par une chose à travers laquelle on peut voir? C'est l'énergie electrostatique qui rend cela possible.

Tandis que le monde de la technologie traditionnelle des haut-parleurs fait appel à des cônes, des dômes, des diaphragmes et des rubans qui bougent par le magnétisme, le monde des haut-parleurs electrostatiques fait appel à des electrons charges qui s'attrent et se repoussent.

Pour bien comprendre le concept de l'électrostatique, des renseignements contextuels sont nécessaires. Vous vous souvenez lorsque vous avez appris dans vos cours de sciences ou de physique comment les charges identiques se repoussent et comment les charges opposées s'attrent? Eh bien, ce principe est à la base du concept de l'électrostatique.

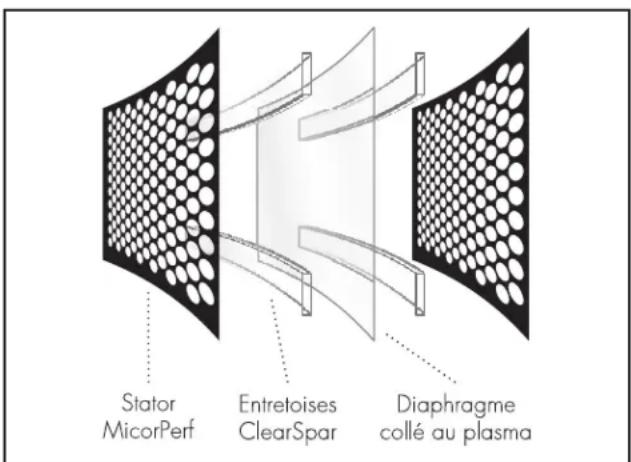

Un transducteur electrostatique comprend trois pieces : les stators, le diaphragme et les entretoises (voir figure 10). Le diaphragme est ce qui rouge pour exciter l'air et creer la musique. Le travail du stator est de rester stationnaire, de la le mot stator, et de fournir un point de reférence au diaphragme qui rouge. Les entrotoises fournissent au diaphragme une distance fixe à l'intérieur de laquelle il peut bouger entre les stators.

Lorsque I'amplificateur envoie des signaux musicaux à une enceinte electrostatique, ces signaux sont transformés en deux signaux à tension élevée qui ont une force égale, mais une polarité opposée. Cesignaux à tension élevée sont ensuite appliqués aux stators. Le champ electrostatique qui en découle, créé par les tensions élevées opposées sur les stators, travaille simultanément avec et contre le diaphragme, en le faisant bouger de l'avant à l'arrière, ce qui produit la musique. Cette technique est connue

Figure 10. Vue en coupe d'un transducteur electrostatique XStat. Remarquez la simplicité due au petit nombre de pieces utilisées.

comme le fonctionnement pousser-tirer et contribue grandement à la pureté sonore du conceptélectrostatique en raison de sa linéarité exceptionnelle et de sa faible distorsion.

Puisque le diaphragme d'une enceinte electrostatique est pousse uniformement sur toute la zone, il peut etre très léger et souse. Cela lui permet de réagir aux perturbations, ce qui lui permit de tracer parfaitement le signal musical. Ainsi, it est possible d'obtenir une delicatesse, une nuance et une clarté exceptionnelles. Lorsqu'on regarde les problèmes des haut-parleurs electromagnétiques traditionnels, on voit pourquoi cette technologie est si bénéfique. Les cônes et les domes utilisés dans les haut-parleurs electromagnétiques traditionnels ne peuvent etre poussés uniformement en raison de leur conception. Les cônes sont seulement poussés au sommet. Les domes sont poussés sur leur périmètre. Par conséquent, le reste du cône ou du dôme ne fait que suivre la parade. Le concept fondamental de ces haut-parleurs exige que le cône ou le dôme soit parfaitement rigide, amorti et sans masse. Malheureusement, ces conditions ne sont actuellement pas disponibles de nos jours.

Pour faire bouger ces cônes et ces dômes, tous les haut-parleurs electromagnétiques utilisent des bobines acoustiques qui entourent les formeurs, des montages aignées et des ambiophoniques pour garder le cône ou le dôme en place (voir figure 11). Ces pieces, lorsqu'elles sont combinées à la masse élevée des matériaux du cône ou du dôme utilisés, en font un apparéil très complexe qui a de nombreuses faiblesses et défauts possibles. Ces défauts contribuent à la distorsion élevée de ces haut-parleurs et constituent un élément désavantage quand il faut changer le mouvement aussi rapidement et précisément qu'un haut-parleur doit le faire (40 000 fois par seconde!).

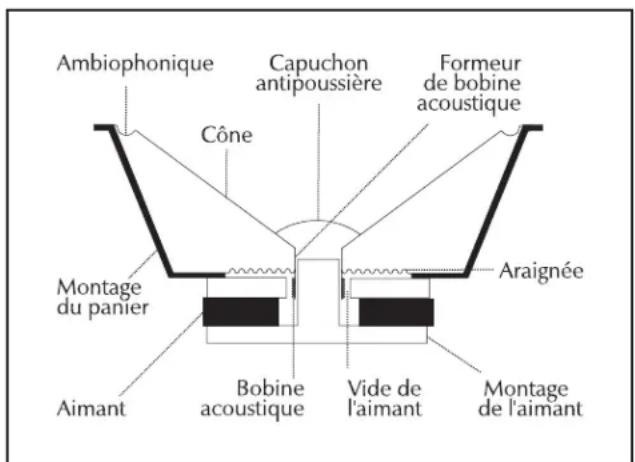

Figure 11. Vue en coupe d'un haut-parleur à bobine en mouvement typique. Remarquez la complexité due au grand nombre de pieces utilisées.

Transducteur XStat

Les transducteurs XStat incluent une multitude d'innovations en matière de conception et de technologie, notamment le CLS, le MicroPerf, les diaphragmes Generation 2, le ClearSpars™, et le collage sous vide.

CLS (Source linéaire curvilinéaire)

Depuis les débuts de l'audio, l'atteinte d'une dispersion en douceur a été un problème pour tous les concepteurs. Les transducteurs a grand panneauprésentent un défi unique parce que plus le panneau est grand, plus le schéma de dispersion devient directionnel.

Les haut-parleurs electrostatiques à grande portée ont longtemps eté les transducteurs les plus problématiques parce qu'ils atteignent leur pleine capacité de portee par l'entre mise d'une grande surface. Il semblait etre en conflit direct avec la dispersion en douceur et presque toutes les tentatives pour corriger ce problème ont donnue une mauvaise dispersion ou ont grandement compromis la qualité du son.

Après des recherches exhaustives, les ingénieurs de MartinLogan ont découvert une solution simple pour obtenir un schéma de dispersion en douceur sans dégrader la qualité sonore. En courant le plan horizontal du transducteur electrostatique, il est possible d'obtenir un schéma de dispersion horizontally contrôlée, sans compromètre la pureté du diaphragme presque sans masse. Àpres avoir créé cette technologie, MartinLogan a développé la capacité de production nécessaire pour la faire sortir du laboratoire et laMETRE en marché. Cette technologie exclusive à MartinLogan est utilisée dans tous nos produits électrostatiques. C'est l'une des nombreuses raisons qui soutiennent notre réputation de son de haute qualité par une technologie pratique. C'est également pour cette raison que vous voirz la forme cylindrique transparente des produits MartinLogan.

Diaphragme Generation 2

Le diaphragme de Motif X utilise un revéttement conducteur très avancé appliqué à la surface en polymère à un niveau atomique à l'aide d'un processus de collage au plasma. Un mélange exclusif est pousse dans la surface de la pellicule en polymère dans une chambre d'argon sans oxygène. Ce processus permet d'obtenir des caractéristiques de résistance de la surface très uniformes, une surface transparente et un diaphragme pratiquement sans masse. Cette résistance de la surface uniforme gère la charge electrostatique sur le diaphragme et régule sa migration. Ainsi, aucune décharge ni aucune production d'arc électrique ne peut survenir.

Stator MicroPerf

Lisse. Compact. La technologie du stator MicroPerf, présente dans tous les transducteurs XStat,rende une zone jouable plus ouverte dans chaque panneau, ce qui offre un rendement accru, meme des panneaux statiques plus compacts. Il est important de noter que le transducteur XStat du tout nouveau haut-parleur Motif X prend en charge la largeur de bande et la dynamique associées aux panneaux electrostatiques traditionnels de pres de deux fois sa taille.

Collage sous vide

Pour obtenir la puissance, la précision et la force du transducteur XStat, deux stators isolés en carbone de haute pureté, ainsi qu'un diaphragme collé au plasma exclusif et des entretoises ClearSpar sont fusionnées dans une géométrie courbée avec un adhésif aérospatial dont la force dépasse celle de la soudure. Notre processus de collage sous vide exclusif garantit une mise sous tension uniforme du diaphragme et des tolérances de construction très précises, ce qui entraine une précision, une linéarité et une efficacité sans équivoque.

Haut-parleur d'aigus Folded Motion

Le haut-parleur d'augus Folded Motion fonctionne en déplacant l'air (qui cree le son) de façon perpendicularaux pris du diaphragme, d'une façon qui rappelle le fonctionnement d'un accordon. Ce diaphragme a masse très faible « presse » l'air et nécessite presque 90% moins d'exciusion que le haut-parleur d'augus typique de 1 po, ce qui diminue grandement la distorsion tout en offrant un-delai de reponse vite comme I'clair. La surface accrue offre également une dispersion sonore large, mais controllee, qui cree un plateau insonoris realizede et minutieusement grave.

Comment nettoyer mes enceintes?

Utilisez un linge propre ou unerosse molle pour enlever la poussièr sur vos enceintes. Nous recommendons également un linge de spécialité (disponible au magasin Xtatic sur www.martinlogan.com) qui nettoie vos enceintes mistroux que tout ce que nous avons essayé. Pour les surfaces en bois, vous pouvez utiliser un linge légèrement humide. Ne vaporisez pas tout agent nettoyant sur l'élément electrostatique ou à proximé de celui-ci. Évitez d'utiliser des produits à base d'ammoniac ou une huile de silicone sur les pieces en bois.

Quel est l'avantage du ESL?

Puisque le diaphragme est pousse uniformement sur toute sa surface - contrairement à un haut-parleur d'aignus qui est seulement poussé sur les côtes - c'est la seule technologie qui peut être fabriquée assez large pour jour les graves, tout en étant assez léger pour jour les fréquences élevées. Cette propriété unique permet de supprimer les points de raccordement de fréquence élevée et la distorsion qui leur est associée.

Quelle taille d'amplificateur doit-je utiliser?

Nous recommendons un amplificateur de 20 à 400 watts par canal pour la plupart des applications. Une puissance inférieure serait probablement appropriée pour nos hybrids plus petits ou lorsqu'utilisé dans un cinema maison où un caisson de sous-graves est utilisé. Nos designs hybrides offriront un bon rendement avec un amplificateur à tube ou transistoré, et révéléront le caractère sonore des deux types. Toutefois, il est important que l' amplificateur offre un rendement stable lorsque les charges d'impédance varient : un amplificateur stable idéal pourrait fournir pres de deux fois sa puissance nominale en quatre ohms et devrait augmenter encore en deux ohms.

Pouvez-vous me proposer une liste d'appareils électroniques et de cables qui convennent aux enceintes MartinLogan?

Les questions relatives aux apparciels électroniques et aux cables sont probablement celles que nous reçevons le plus souvent. Et ce sont les plus subjectives. Souvent, certaines marques fonctionnent bien dans une configuration et donnent de piétrtes résultats dans une autre. Nous utilisons de nombreuses marques avec d'excellents résultats. Encore une fois, nous n'avons pas de produits préféres; nous utilisons les apparciels électroniques et les cables de façon assez interchangeable. Nous vous proposons d'écouter plusieurs marques et surtout, de faire confiance à votre ouïe. Les revendeurs sont toujours la meilleure source de renseignements lorsque vous achetez de l'équipement audio supplémentaire.

Peut-il y avoir une interaction entre mes enceintes et la télévision dans mon système A/V?

En fait, il y a moins d'interaction entre une télévision et une enceinte electrostatique qu'entre une télévision et un système conventionnel. Toutefois, nous vous recommendons de garder vos enceintes à au moins un pied de la télévision, en raison du haut-parleur de graves dynamique qu'elles utilisent. Cependant, nos enceintes à canal central sont entierement protégées et peuvent être placees n'importe où.

Est-ce que ma facture d'électricité « explosora » si mes enceintes sont branchées en tout temps?

Non. Une paire d'enceintes MartinLogan utilisera un maximum de huit watts (point mort). Elles comportent un circuit pour eteindre la charge statique lorsqu'elles ne sont pas utilisées; toute fois, la consommation reelle restera presque la même. L'objet principal du circuit capteur est d'empêcher l'accumulation de poussière sur l'élement electrostatique.

Si le diaphragme est percé avec un crayon ou un articlesemblable,quelle sera l'étendue des dommages aux enceintes?

Notre service de recherche a littéralement percé des centaines de trous dans un diaphragme, sans que cela n'afcète la qualité du son ou qu le diaphragme ne se déchirc. Toutefois, vous pourrez voir les trous et ils peuvent être une nuisance physique. Le cas échéant, le remplacement du transducteur electrostatique sera la seule solution.

Est-ce que l'exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes enceintes?

Nous recommendons de ne pas exposer les enceintes directement à la lumière solaire. Les rayons ultraviolets (UV) du soleil peuvent entrainer la dépréciation de la grille, des cônes de l'enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. En général, la filtration des rayons UV par le verre diminuera grandement leurs effets négatifs sur la membrance electrostatique.

Est-ce que la fumée ou la poussière excessive peut cause des problèmes à mes enceintes electrostatiques?

L'exposition à certains contaminants, tels que la fumée ou la poussière, pourrait nuir au rendement de la membrane electrostatique, et pourrait entrainer la décoloration de la membrane du diaphragme. Lorsque vous ne les utilissez pas pendant de longues périodes, il est recommendé de débrancher les enceintes et de les couvir avec les sacs en plastique dans lesquels les enceintes étaient emballées à l'origine. Il est également recommendé de passer l'aspirateur sur la partie electrostatique de chaque enceinte de trois à quatre fois par année. Consultez la section Passer l'aspirateur de la FAQ.

Réconnement, un problème s'est développé dans les enceintes MartinLogan. L'enceinte de droite semble émettre un sifflement, même lorsque l'amplificateur et les autres composantessemblables ne sont pas branchés. Je me demande s'il s'agit d'un problème que vous avez déjà éprouvédans le passé et si vous avez une solution simple, ou encore, s'il s'agit d'un problème qu'il faut examiner de plus pres.

Vos enceintes sont poussièreuses. Consultez la section Passer l'aspirateur de la FAQ. La charge electrostatique sur l'élement a attiré de la poussière ou du pollen en suspENSION dans l'air. Depuis 1993, toutes nos enceintes ont été fabriquées avec une carte de circuit imprimé à chargement qui charge uniquement l'élement electrostatique lorsque la musique joue. Le reste du temps, elles ne sont pasChargees et n'attrent pas la poussière. Vous pouvez obtenir les mêmes avantages en les débranchant lorsque vous ne les utilisez pas. Vous pouvez utiliser une barre d'alimentation pour facilitier le processus.

Est-ce que mes enfants, mes animaux ou moi-même pouvons recevoir une décharge électrique en raison de la tension élevée presente dans le panneau electrostatique?

Non. Une tension élevée avec de faibles courants n'est pas dangereuse. En fait, la tension de nos enceintes est dix fois inférieure à celle de l'électricité statique qui s'accumule sur l'écran de votre télévision.

Comment les enceintes MartinLogan se comportent-elles à long terme lorsqu'elles sont exposées à l'humidité des climaats tropicaux?

En fait, MartinLogan a de nombreux clients dans les régions tropicales de la planete. Nos enceintes leur offrent un bon rendement depuis de nombreuses années. Cette préoccupation peut provenir de nos anciennes conceptions d'enceinte qui étaient continuellement chargés. Depuis 1993, toutes nos enceintes sont conçues de façon à charger le panneau seulement lorsque la musique joue. Cette amélioration a fait une différence considérable dans le rendement constant de nos produits.

Un peu d'entretien supplémentaire peut être nécessaire dans les régions humides lorsque les enceintes ne sont pas placées dans un milieu climatisé. Autrement dit, il suffit de garder les panneaux electrostatiques exempts de poussière. L'humidité se combine à la poussière sur le panneau et la rendra légèrement conductrice. Cela créera un petit tracé pour que la charge quitte la membrane de l'enceinte. La solution est simple: passez simplement l'aspirateur avec un tuyau puissant.

Comment passer l'aspirateur sur mes enceintes MartinLogan?

Le passage de l'aspirateur sera plus efficace si les enceintes sont débranchées depuis six à douze heures (ou pendant la nuit). Ne vous inquiétez pas que la pression d'aspiration endommage la membrane « delicate ». Elle est incroyablement durable. La saleté et la poussière peuvent être aspiées avec une Brosse connectée à votre aspirateur, ou vous pouvez utiliser de l'air compré. Lorsque vous passez l'aspirateur ou que vous utilisez de l'air compré sur vos panneaux, faites-le des deux côtes, en vous attardant sur la partie avant des panneaux.

Dois-je débrancher mes enceintes pendant un orage électrique?

Oui, ou avant même. Il est recommendé de débrancher tous vos apparèels audio/vidente par temps orageux.

Aucun signal de sortie

• Vérifiez que toutes les composantes du système sont allumées.
• Vérifiez les cables de l'enceinte et les raccords.
• Vérifiez tous les cables interconnectés.
• Essayez de brancher un autre ensemble d'enceintes. L'absence de sortie peut être due à un problème avec une autre composante de votre système (amplificateur, préamplificateur, processeur, etc.)

Sortie faible ou inexistante du panneau electrostatique, perte des aigus

• Vérifiez le cordon d'alimentation. Est-il bien branché à l'enceinte et au mur?
• Est-ce que le cordon d'alimentation est branché à une prise commandée par interrupteur?
• Il faut peut-être enlever la poussière et la salété. Consultez la section FAQ qui concerne l'aspirateur.
• Vérifiez les bornes de raccordement. Sont-elles sales? Si oui, lavez-les avec de l'alcool à friction.
• Verifiez les bornes de raccordement. Sont-elles laches? Assurcz-vous qu'elles sont fermement serrées à la main.
  Est-ce qu'une substance étrangère ( comme un produit d'entretien menager chimique ou savonnoux) a été appliquée sur le panneau? Le cas échéant, l'enceinte doit être réparée.

Pétarade ou tic-tac, drôles de bruits

• Ces bruits occasionnels sont sans danger et n'endommageront pas votre système audio ou vos enceintes. Toutes les enceintes electrostatiques font des bruits bizarres un jour ou l'autre. C'est le résultat des contaminants en suspension dans l'air (le plus souvent de la poussière). Il est recommendé de passer l'aspirateur.
• Ces bruits peuvent être causés par les particules de saleté et de poussière qui s'accumulent sur l'enceinte, par temps très humide.
• Il se peut que vous deviez enlever la saleté et la poussière avec un aspirateur. Consultez la section FAQ qui concerne l'aspirateur.

Graves ternes

• Probably une faible sortie du panneau electrostatique. Consultez la section Sortie faible ou inexistante du panneau electrostatique, perte des aigus.

• Verifiez les cables d'enceinte. Est-ce que la polarité est correcte?
• Vérifiez les bornes de raccordement. Sont-elles sales? Si oui, lavez-les avec de l'alcool à friction.
• Vérifiez les bornes de raccordement. Sont-elles laches? Assurez-vous qu'elles sont fermement serrées à la main.

Mauvaise image

• Verifiez la polarité des cables d'enceinte. Sont-ils branchés correctement?
• Est-ce que vos enceintes sont dans une piece en forme de L? Le cas échéant, l'image peut être décentrée. Discutez avec votre revendeur pour connaître les options de traitement acoustique de la piece.

HISTORIQUE DE L'ÉLECTROSTATIQUE

À la fin des années 1800, les haut-parleurs étaient considérés comme exotiques. Aujourd'hui, nous sommes nombreux à tener les miracles de la reproduction sonore pour acquis.

C'est en 1880 que Thomas Edison a inventé le premier phonographie. Il s'agissait d'un diaphragme doté d'une corne qui était excité par une pointe de lecture. En 1898, Sir Oliver Lodge a inventé un haut-parleur en cône, qu'il a appelé « bellowing telephone», assezsemblable aux haut-parleurs avec cône que nous avons aujourd'hui. Toutcfois, Lodge n'avait pas l'intention que son apparéil réproduise la musique parce qu'en 1898, il n'existait aucmpenoyen d'amplifier un signal électrique! Ainsi, son enceinte n'avait rien de plus à offrir que les gramophones acoustiques de cette époque. Il faut attendre à 1906 avant que le Dr Lee DeForrest invente le tube sous vide triode. Avant cette invention, il était impossible d'amplifier un signal électrique. Le haut-parleur, tel qu nous le connaissons aujourd'hui,

aurait du suivre, mais il ne I'a pas fait. Etonnament, il a fallu attendre presque vingt ans avant de voir son apparition.

En 1921, l'enregistrement électrique sur disque phonographé est devenu une réalité. Cette méthode d'enregistrement était de loin supérieure à l'enregistrement mécanique et possédait pres de 30 dB de plage

dynamique. Le gramophone acoustique ne pouvait pas reproduire toute l'information sur ce nouveau disque. Ainsi, de nouveaux développements des haut-parleurs étaient nécessaires pour s'adapter à ce nouveau média d'enregistrement extraordinaire.

En 1923, la décision de développer un système de lecture de la musique complet comprenant un phonographer électronique et un haut-parleur pour profiter de ce nouveau matériel d'enregistrement. Le projet à deux jeunes ingénieurs, C.W. Ricc et E.W. Kellogg.

Rice et Kellogg possédaient un laboratoire bien équipé. Ce labo était doté d'un amplificateur à tube sous vide de 200 watts, d'un grand choix des nouveaux disques phonographes à enregistrement électrique et de divers prototypes de haut-parleur avait amassés au cours de la dernière décennie. Parmi ceux-ci, il y avait le cône de Lodge, une enceinte qui utilisait de l'air comprime, une enceinte par décharge d'effet couronne (plasma) et une enceinte electrostatique.

Après quelques temps, Rice et Kellogg ont diminué le nombre de « concurrents » au côte et à l'électrostatique. Le résultat allait dider la façon dont les générations futures décriraient les haut-parleurs : conventionnels ou exotiques.

L'électrostatique était quelles choses. Cette enorme enceinte bipolaire était aussi grande qu'une porte. Le diaphragme, qui commençait à poursir, était un gros intestin de porc couvert d'une mince feuille d'or pour transmettre le signal audio.

Lorsque Rice et Kellogg ont commencé à faire jouer les nouveaux disques à enregistrement électrique avec l'électrostatique, ils ont été étonnés et impressionnés. L'électrostatique fonctionnait à merveille. Ils n'avient jamais entendu le timbre des instruments produits avec un tel réalisme. Ce système sonnait comme de la vraie musique au lieu de la reproduction tonitruante et grçantine du gramophone acoustique. Ils ont tout de suite su qu'ils tenaient quelles chose de gros. Le gramophone acoustique allait devenir complètement obsoleté.

En raison de l'enthousiasme de Rice et de Kellogg,ils ont consacre beaucoup de temps à faire des recherches sur la

conceptionélectrostatique.Toutefois, 15 16
ils ont vite eprouve les mêmes dificultés que même les concepteurs actuels éprouvent; les enceintes planaires nécessit une grande surface pour reproduire les fréquences les plus basses du spectre audio.Parce que la direction considérait les grandes enceintes inacceptables, le travail de Rice et de Kellogg sur l'électrostatique

n'allait jamais être utilisé pour un produit commercial. Un peu contre leur gré, ils ont conseilé à la direction d'y aller pour le cône. Pendant les 30 prochainsaines années, la conception electrostatique a été mise en voiluse.

Pendant la Grande Crise des années 30, l'audio commercial est presque mort. Le nouveau haut-parleur amplifie electriquement n'a jamais eté accepté, et la plupart desgens ont continué àutilisercourvieuxgramophone destyleVictrola.Avantla fin de la 2e Guerre mondiale, l'audio commercial n'apresque pas fait de progrès.Toutefois,a la fin des années 40,l'audio a connu une renaissance.Soudainement, il y avait un grand intérêt pour les produits audio,et par conséquent,une grande demandepour de更好地 composantes audio.Le cône venait tout juste de s'établir qu'il était déjà défié par des produits élaborés pendant cette renaissance.

En 1947, Arthur Janszen, un jeune ingénieur naval, a participé à un projet de recherche pour la Marine. La Marine souhaitait développer un meilleur instrument pour tester les microphones. L'instrument de test avait besoin d'une enceinte très précise, mais Janszen a relevé que les enceintes à côte de l'époque n'était pas assoz linéaires en ce qui concerne la réponse de phase et d'amplitude pour répondre à ses critères. Janszen

croyait que les electrostatiques étaient de nature plus linéaire que les cônes, il a donc construit un modele utilisant un mince diaphragme en plastique traité avec un revétement conducteur. Ce modele a confirmé ce que Janszen croyait; le modele presentait une excellente linéarité de phase et d'amplitude.

Janszen était si emballe par les résultats qu'il a continué ses recherches sur l'enceinte electrostatique pendant ses temps libres. Il a rapidement pensé à isoler les stators pour prévenir les effets destructeurs de la production d'arcs électriques. En 1952, il avait sous la main un haut-parleur d'aignus prét pour la production commerciale. Ce nouveau haut-parleur d'aignus a rapidement créé un engouement parmi les amateurs d'audio américain. Puisque que le haut-parleur d'aignus de Janszen était limité à la reproduction de la fréquence élevée, il était souvent utilisé avec des haut-parleurs de graves - le plus souvent avec certains d'Acoustic Research. Ces systèmes étaient tenus en haute estime par tous les amateurs d'audio.

le KLH 9. En raison de la grande taille du KLH 9, ce modele n'avait pas autant de restrictions sonores que le Quad. Le KLH 9 pouvait jourer beaucoup plus fort et a des fréquences plus basses que le Quad ESL. Une rivalité était née.

Janszen a continué à développer des designs electrostatiques. Il a joué un role clé dans la conception du Koss Model One, les enceintes d'Acoustech et de Dennesen. Roger West, l'ingénieur en chef de Janszen Corporation, est devenu le-president de Sound Lab. Lorsque Janszen Corporation a été vendue, l'entreprises d'enceintes RTR a acheté la moitié de sa machinerie de production. Cette machinerie était utilisée pour fabriquer les panneaux electrostatiques du Servostatic, un dispositif electrostatique hybride qui a été la première enceinte d'Infinity. Les autres entreprises ont vite suivi, chacune avec leur propre application unique de cette technologie. Parmi celles-ci, on comptait Acoustat, Audiostatic, Beveridge, Dayton Wright, Sound Lab et Stax, pour n'en nommer que quelques-unes.

Ces systèmes, malgré toutes leurs qualités, ont vite été surpassés par une autre encinte electrostatique. En 1955, Peter Walker a publié trois articles concernant la conception de haut-parleurs électrostatiques dans Wireless World, un magazine Britannique. Dans ces articles, Walker démontré les avantages du haut

parleur electrostatique. Il explique que l'électrostatique permet l'utilisation de diaphragmes dotés d'une faible masse, d'une grande surface et poussés uniformément sur leur surface par les forces electromagnétiques. En raison de ces caractéristiques, les electrostatiques ont la capacité inherente de produit une grande largeur de bande et une reponse de fréquence plane dont les produits de distorsion ne sont pas plus grands que les dispositifs électroniques qui les poussent.

En 1956, Walker a appuyé ses articles en langant un produit de consommation, le désormais célibre Quad ESL. Cette enceinte a immédiatement établi une norme de rendement pour l'industrie de l'audio en raison de son incroyable précision. Toutefois, dans son utilisation réelle, le Quad avait quelques problèmes. Il ne pouvait pas jour très fort, le rendement des graves était mauvais, ilprésentait une charge difficile que certains amplificateurs n'appreciaient pas, sa dispersion était très directionnelle et son traitement de la puissance était limite environ 70 watts. Par consequenc, de nombreuses personnes ont continu à utiliser les enceintes avec des cônes.

Au début des années 60, Arthur Janszen a unis ses forces a celles de l'entreprise de haut-parleurs KLH, et ensemble, ils ont lancé

Ces développements permiettent au consommateur d'acheter les enceintes offrant le meilleur rendement jamais fabriquées.

Les enceintes electrostatiques ontprogressé et prosperé parce qu'elles faisaient réellement ce que Peter Walkeraffirmait qu'elles feraient. Les restrictions et les problèmes rencontres dans le passé n'etaient pas liés au concept de l'electrostatique. Ils étaient liés aux applications de ce concept.

Aujourd'hui, on a trouve des solutions à ces restrictions. Les percées dans le domaine des matériaux dues au programme spatial américain ont permis aux concepteurs de profiter pleinement de la supérieorité du principe electrostatique. De nos jours, les enceintes electrostatiques utilisent des techniques d'isolection perfectionnées ou offrent une protection des circuits. Les mauvaises propriétés de dispersion des premiers modèles ont été réglées par l'utilisation de lignes de retard, de lentilles acoustiques, de panneaux multiples ou, comme pour nos produits, en courbant le diaphragme. Le traitement de la puissance et la sensibilité ont également été augmentées.

Ces développements permettent au consommateur d'acheter les enceintes offrant le meilleur rendement jamais fabriquées. Malheureusement, Rice et Kellogg n'ont pu être témoin des progrès de leur technologie.

Spcifications^* Garantie et Enregistrement

Réponse de fréquence du système 73-20,000 Hz ± 3db

Dispersion Horizontale:30 degrés

Sensibilite: 89 dB/2,83 volts/metre

Impedance 6 ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 Ohms.

Fréquence de raccordement: 460 Hz, 4000 Hz

Composantes Bobines d'air acoustique,

Haut-parleur Paute Frquence 1 po x 1,4 po (2,6 cm x 3,6 cm) Transducteur motion plie avec diaphragme de 5,25 po x 1,75 po (13,3 cm x 4,4 cm).

Type moyenne fréquence : électrostatique CLS™

Type de haut-parleur de graves
Deux panier moulé de 5,25 po (13,4 cm), cônes en aluminium
avec montage de haut-parleur de poussée étendu., format de
chambre asymétrique non résonante

Alimentation amp du haut-parleur: 150 watts

Puisance d'Amp Recommandee: 20-300 watts

Entrées de signal Borres de raccordement sur mesure

Poids: 22,5 lb chacune (10,2 kg)

Taille (avec support) 10poh× 29,75pol× 9pop (25,4h× 75,6l× 22,9cmp)

Taille (avec pied) 7,6poh× 29,75pol× 9pop (29,3h× 75,6l× 22,9cmp)

Taille (avec support mural) 7,3 po h × 29,75 po l × 7,9 po p (18,6 h × 75,6 l × 20,1 cm p)

• Les specifications peuvent changer sans préavis.

Vos enceintes Motif X sont vendues avec une garantie limitée automatique de 90 jours. Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de cinq ans. Pour obtaining la garantie limitée de cinq ans, vous devez remplir et returner le certificat d'enregistrement, compris avec vos enceintes, ainsi qu'une copie de votre facture, à MartinLogan dans les 30 jours qui suivent la date d'achat. Pour plus de commodité, MartinLogan permet également l'enregistrement en ligne à la garantie à l'adresse www.martinlogan.com. MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d'avoir une carte d'enregistrement à la garantie dûment remplie dans ses doissiers! Si vous n'avez pas reçu de certificat d'enregistrement à la garantie avec vos nouvelles enceintes Motif X, il vous est impossible de savoir si vous avez reçu des enceintes nuves. Le cas échéant, communiquez avec votre revendeur MartinLogan.

Numéro de Série

Le numero de série des enceintes Motif X est situé pres des bornes de raccordement. Chaque apparéil possède un numero de série unique.

Service

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a eté acheté à l'origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les-appareils distribués par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.
2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui ou il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'oeuvre et transport) seront assumés par le propriétaire du produit MartinLogan.
3 Si, après avoir posséde l'enceinte pendant six mois, vous démunagez dans un pays autre que celui ou vous avez achété l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour obtenir tous les détails.

Dimensions: sur le pied

Vue en plan (dessus)

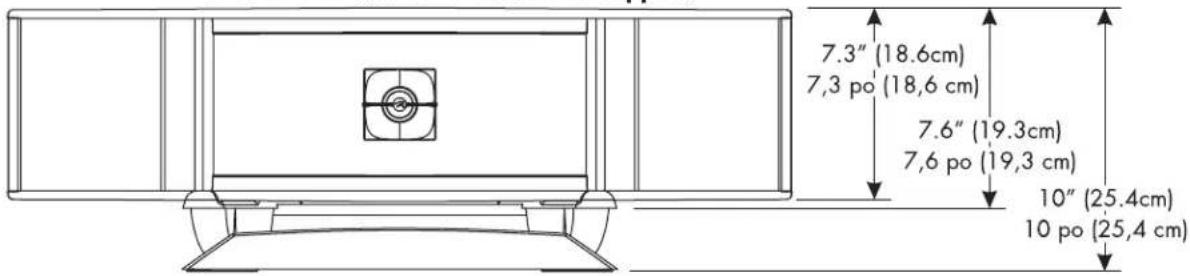

Élévation avant (aucune rotation du support)

Élévation arrêté (aucune rotation du support)

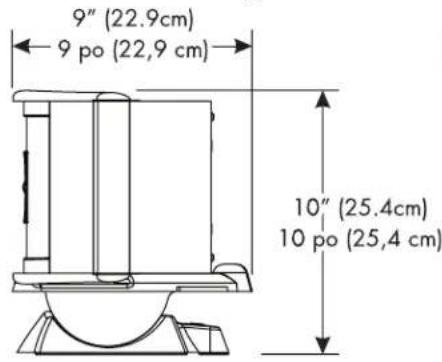

Elevation laterale

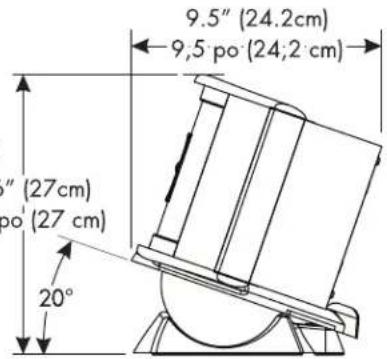

aucune rotation du support Dimensions max : incliné vers le bas
Dimensions max : incline vers le haut

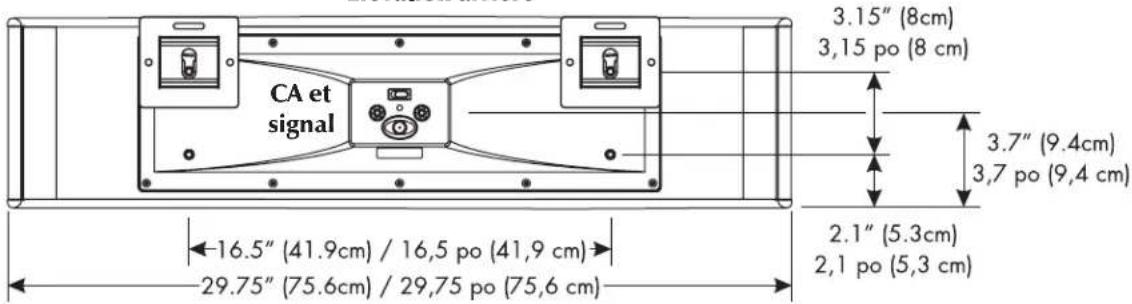

Dimensions :aucun support et avec support mural

Vue en plan (dessus)

Elevation avant

Elevation arrête

Elevation laterale

Support mural

Amplitude. L'intervalle extréme d'un signal. Habituellement mesuré de la moyenne à l'extréme.

Arc. Les étincelles visibles générées par une décharge électrique.

Bi-Amplification. Utilise un répartiteur électronique ou un répartiteur passif de niveau de ligne, ainsi que des amplificateurs distincts pour les haut-parleurs de fréquence élevée et basse.

Bruit blanc. Un bruit aléatoire utilisé pour les mesures, car il a la même quantité d'énergie à chaque fréquence.

Bruit rose. Un bruit aléatoire utilisé dans les mesures, car il a la même quantité d'énergie dans chaque octave.

CA. Abbreviation pour courant alternatif.

Capacité. La propriété d'un condensateur qui détermine la charge qui peut être stockée en lui pour une différence potentielle donnée, mesure en farads, par le ratio de la charge stockée à la différence potentielle.

CC. Abréviation pour courant continu.

CLS. Abbreviation pour curvilinear linesource (source linéaire curvilineaire).

Condensateur. Un dispositif comprenant deux plaques conductrices ou plus séparées l'un de l'autre par un matériel isolant et utilisé pour stocker la charge électrique. Parfois appelé capacité.

dB (décibel). Une expression numérique de la force sonore relative d'un son. La différence de décibels entre deux sons est dix fois le logarithme en base 10 du ratio de leurs niveaux de puissance.

Dégagement. La différence, en décibels, entre la crête et les niveaux RMS dans une émission.

Diaphragme. Une membrane souple mince ou un ccone qui vibre en reaction aux signaux electriques pour produire des ondes sonores.

Diffraction. Le bris d'une onde sonore causée par une interférence mécanique, telle que les rebords de boitier, le cadre de grille ou d'autres objetssemblables.

Distorsion. On y fait habituèlement référé en termes de distorsion harmonique totale (THD) qui représenté le pourcentage d'harmoniques non souhaïées du signal de haut-parleur avec le signal souhaïé. Généralement utilisé pour représenter tout

changement non souhaite introduit par le dispositif en question.

Écritage. Distorsion d'un signal lorsqu'il est coupé. Un problème de surcharge causé en poussant un amplificateur au-delà de ses capacités. Le signal écrété possède des niveaux élevés de distorsion harmonique qui creée de la chaleur dans le haut-parleur et constitue une cause importante de défaillance des composantes du haut-parleur.

Efficience. La puissance acoustique fournie pour une entree elec trique donnnee. Souvent exprimee sous la forme decibels/watt/ metre (dB/w/m).

ESL. Abbreviation pour haut-parleur electrostatique.

Fréquence moyenne. Les fréquences moyennes où l'oreille est la plus sensible.

Graves. Les fréquences les plus basses d'un son.

Haut-parleur.Voir transducteur.

Haut-parleur d'aignus. Un petit haut-parleur concu pour reproduce uniquement les fréquences élevées.

Haut-parleur de graves. Un haut-parleur qui fonctionne dans les basses fréquences uniquement. Les haut-parleurs en système à deux directions ne sont pas de vérables haut-parleurs de graves; ils sont moins décrits comme des haut-parleurs de moyenne et de basses fréquences.

Hybride. Un produit créé par le mariage de deux technologies différentes. Signifie ici la combinaison d'un haut-parleur de graves dynamique avec un transducteur electrostatique.

Hz (Hertz). Unité de fréquence équivalente au nombre de cycles par seconde.

Image. Représenter ou imiter l'évenement sonore d'origine.

Impedance. L'opposition totale offerte par un circuit électrique au flux de courant alternatif d'une fréquence unique. C'est la combinaison de résistance et de reactance, mesure en ohms. N'oubliez pas que l'impédance d'une enceinte change avec la fréquence, ce n'est pas une valeur constante.

Inductance. La propriété d'un circuit électrique par laquelle un courant variable à l'intérieur de celui-ci produit un champ magnétique variable qui introduit des tensions dans le même circuit ou dans un circuit à proximate. Mesurée en Henry.

Inducteur. Un dispositif concu principalement pour introduire I'inductance dans un circuit electrique. Parfois appelé piece ou bobine.

Linearité. La mesure selon laquelle tout processus de traitement de signal est accompli sans distorsion de l'amplitude.

Longueur d'onde. La distance mesurée en direction de la progression d'une onde, à partir de tout point donné caractérisé par la même phase.

Perturbation. S'applique a ce qui dure ou reste pendant un court moment. Un changement de I'etat stationnaire a un autre etat.

Phase. La quantité par laquelle une onde sinusoidale dirige ou retarde une seconde onde de la même fréquence. La différence est déscribe par le terme angle de phase. Les ondes sinusoidales se renforcent lesunes les autres, celles qui sont déphasées s'annulent.

Plage dynamique. L'intervalle entre le son le plus faible et le son le plus fort qu'un apparéil peut traiter (souvent cote en dB).

Polarité. La condition d'être positif ou négatif en ce qui concerne un point ou un object de reference.

Répartiteur. Un circuit électrique qui divise un signal de largeur de bande complet en bandes de fréquence souhaitées pour les composantes du haut-parleur.

Répartiteur actif. Utilise les dispositifs actifs (transistors, IC, tubes) et certaines formes d'alimentation électrique pour fonctionner.

Répartiteur passif. N'utilise aucune composante active (transistor, IC, tube) et ne nécessite aucune alimentation électrique (CA, CC, pile) pour fonctionner. Le répartiteur dans un haut-parleur courant est de variété passive. Les répartiteurs passifs complènent des condensateurs, des inducteurs et des résisteurs.

Résistance. La propriété d'un conducteur par laquelle il s'oppose au flux de courant électrique, ce qui entraine la génération de chaleur dans le matériel du conducteur, habituellément exprime en ohms.

Résisteur. Un dispositif utilisé dans un circuit pour fournir une résistance.

Résonance. L'effet produit lorsque la fréquence de vibration naturelle d'un corps est grandement amplifiée en renforçant les vibrations à la même fréquence ou à une fréquence proche à partir d'un autre corps.

RMS. Abréviation de root mean square (valeur efficace). La valeur effective d'une forme d'onde donnée est sa valeur RMS. La puissance acoustique est proportionnelle au carre de la pression sonore RMS.

Sensibilité. Le volume de son foumi pour une entrée électrique donnée.

Stator. La partie fixe qui forme la reférence pour le diaphragme en mouvement dans une enceinte planaire.

THD. Abbreviation pour distorsion harmonique totale. (Voir Distorsion).

TIM. Abréviation pour transient intermodulation distortion (distorsion de perturbation intermodulaire).

Transducteur. Tout dispositif qui transmet de l'énergie d'un système à un autre, parfois un dispositif qui convertit l'énergie. Les transducteurs de haut-parleur convertissant l'énergie électrique en mouvement mécanique.

MISE EN GARDE! N'utilise pas les haut-parleurs Motif X à l'extérieur du pays ou ils ont été achetés — les exigences en matière de tension varient selon les pays. Une tension inappropriée peut cause des dommages potentiellément dispendieux à réparer. Le produit Motif X est envoyé aux distributeurs MartinLogan autorisés avec le bon cordon d'alimentation pour l'utilisation dans le pays où il est vendu. Une liste des distributeurs autorisés est disponible sur le site Web www.martinlogan.com ou en écrivant à l'adresse [e-mail].
