50QNED85TUA - Télévision LG - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Taille de l'écran	50 pouces
Résolution	4K UHD (3840 x 2160)
Technologie d'affichage	QNED (Quantum Dot + NanoCell)
Fréquence de rafraîchissement	120 Hz
HDR	HDR10, Dolby Vision
Connectivité	HDMI, USB, Wi-Fi, Ethernet
Audio	20 W, Dolby Atmos
Système d'exploitation	webOS
Dimensions (sans pied)	111.8 x 64.8 x 5.9 cm
Poids	15.5 kg
Consommation énergétique	Classe G
Garantie	2 ans
Conseils de maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Consignes de sécurité	Éviter l'exposition à l'humidité, ne pas bloquer les ventilations.

FOIRE AUX QUESTIONS - 50QNED85TUA LG

Comment régler les paramètres d'image sur le LG 50QNED85TUA ?

Accédez au menu 'Paramètres', sélectionnez 'Image', puis ajustez les paramètres tels que la luminosité, le contraste et la saturation selon vos préférences.

Comment connecter mon téléviseur LG 50QNED85TUA à Internet ?

Allez dans 'Paramètres', puis 'Réseau'. Sélectionnez 'Connexion Wi-Fi' ou 'Connexion Ethernet' et suivez les instructions pour vous connecter à votre réseau.

Que faire si mon téléviseur ne s'allume pas ?

Vérifiez que le téléviseur est branché correctement et que la prise fonctionne. Essayez également de maintenir le bouton d'alimentation enfoncé pendant 10 secondes.

Comment mettre à jour le logiciel du LG 50QNED85TUA ?

Accédez au menu 'Paramètres', sélectionnez 'À propos du téléviseur', puis 'Mise à jour du logiciel'. Suivez les instructions pour installer les mises à jour disponibles.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Allez dans 'Paramètres', puis 'Général'. Sélectionnez 'Réinitialiser aux paramètres d'usine' et confirmez votre choix.

Pourquoi mon téléviseur ne détecte-t-il pas les appareils HDMI ?

Vérifiez que les câbles HDMI sont correctement branchés et essayez de changer de port HDMI. Assurez-vous également que l'appareil que vous connectez est sous tension.

Comment activer l'option de contrôle vocal sur le LG 50QNED85TUA ?

Allez dans 'Paramètres', sélectionnez 'Général', puis 'Contrôle vocal' et activez l'option souhaitée.

Comment utiliser les applications sur le LG 50QNED85TUA ?

Appuyez sur le bouton 'Home' de la télécommande, sélectionnez 'LG Content Store', et téléchargez les applications que vous souhaitez utiliser.

Que faire si le son ne fonctionne pas sur mon téléviseur ?

Vérifiez que le volume n'est pas muet et que les paramètres audio sont correctement configurés. Essayez de redémarrer le téléviseur.

Comment changer la langue du menu sur le LG 50QNED85TUA ?

Allez dans 'Paramètres', puis 'Général' et sélectionnez 'Langue'. Choisissez la langue souhaitée dans la liste.

Comment effectuer un scan des chaînes sur le LG 50QNED85TUA ?

Allez dans 'Paramètres', sélectionnez 'Chaînes', puis 'Recherche automatique des chaînes' et suivez les instructions à l'écran.

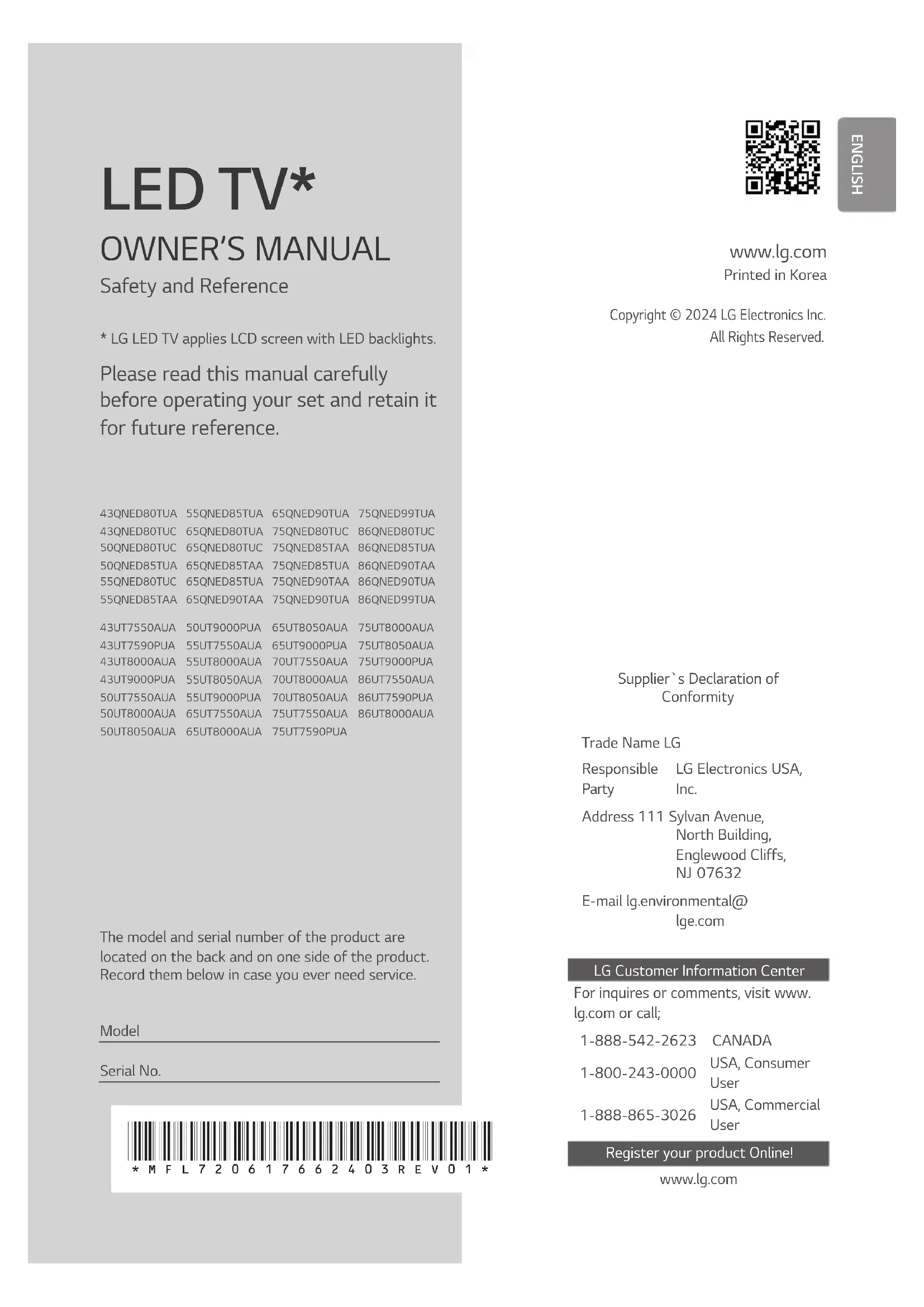

MODE D'EMPLOI 50QNED85TUA LG

Sécurité et références

• La mention « Téleviseur à DEL de LG » s'applique à l'écran ACL avec rétroéclairage à DEL.

Veuillez décrire ce manuel attentivement avant d'utiliser votre appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

43QNED80TUA 55QNED85TUA 65QNED90TUA 75QNED99TUA

Les numéros de modèle et de série du produit sont situés à l'arrière et sur l'un de ses côtés. Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

Modèle

Numéro de série

www/lg. com

Imprimé en Corée

Tous droits réservés.

Déclaration de conformité du fournisseur

Appellation LG

commerciale

Service à la clientèle LG

Pour toute question ou tout commentaire, visitez le www/lg.com ou appelez :

1-888-542-2623 CANADA

1-800-243-0000 États-Unis, résidentiel

1-888-865-3026 Etats-Unis, pour utilisateurs commerciaux

Enregistrez votre produit en ligne!

www/lg. com

Consignes de sécurité importantes

• Lisez ces consignes.
• Conservez ces consignes.
• Soyez attentif à tous les avertissements. Suivez toutes les consignes. N'utilisez pas cet appareil près de l'eau. Nettoyez l'appareil uniquement avec un chiffon sec.
• Ne bloquez pas les ouvertures d'aération. Installez l'appareil en respectant les consignes du fabricant. N'installez pas l'appareil prè eil (y compris les amplificateurs) produit de la chaleur.
• Ne contournez pas la fonctionnalité sécuritaire de la fiche polarisée ou de mise à la terre. Une fiche polarisée est munie de deux lames, dont l'une est plus large que l'autre. Une fiche de mise à la terre comporte deux lames et une broche de mise à la terre. La lame plus large ou la broche de mise à la terre sont fournies pour votre sécurité. Si la fiche fournie ne s'insère pas dans cette prise, consultez un électricien pour remplacer votre prise.
• Protégez le cordon d'alimentation de manière à ce qu'il ne soit ni piétiné ni pinçé, particulièrement près de la fiche, des prises de courant et du point de sortie de l'appareil.
• N'utilisez que les articles ou les accessoires recommandés par le fabricant.
• Utilisez uniquement avec une table, un chariot, un socle, un tripod ou un support recommendé par le fabricant ou vendu avec l'appareil. Si vous déplacez l'appareil à l'aide d'un chariot, faites preuve de prudence afin de prévenir les blessures causées par un bascusement.

• Débranchez cet appareil pendant les orages électriques ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Confiez l'ensemble des réparations à du personnel qualifié. Une intervention est nécessaire dans les cas suivants : si la fiche ou le cordon d'alimentation est endommagé, si un liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.

En utilisant ce produit, vous acceptez que tout différend entre vous et LG relativement à ce produit ou découlant de ce dernier de quelque manière que ce soit (y compris, sans toutefois s'y limiter, les différends concernant la garantie) se règle exclusivement par arbitrage exécutoire au cas par cas. Les modalités de l'entente d'arbitrage (y compris les détails sur la procédure de règlement des différends) se trouvent sur les sites www/lg.com/us/arbitration (États-Unis) et www/lg.com/ca_fr/arbitrage (Canada).

Avant de lire ce manuel

Veuillez lire manuel attentivement avant d'utiliser votre télévisseur et conservez-le pour pouvoir vous reporter ultérieurement. - Sur le site Web, vous pouvez télécharger le manuel qui comprend des renseignements sur l'installation, l'utilisation, le dépannage, les caractéristiques, la licence, etc., et consulter son contenu sur votre ordinateur ou votre appareil mobile. - Guide d'utilisation : Pour obtenir de plus amples renseignements sur ce télévisseur, lisez le GUIDE D'UTILISATION fourni avec le produit (selon le modèle) - Pour ouvrir le GUIDE D'UTILISATION [ ] → [Assistance] → [Guide d'utilisation].

Articles supplémentaires offerts en option

• Les articles supplémentaires offerts en option peuvent être remplacés ou modifiés à des fins d'amélioration de la qualité, sans préavis. Communiquez avec votre distributeur pour vous procurer ces articles. Ces dispositifs ne fonctionnent qu'avec certains modèles.
• Le nom ou la conception du modèle peuvent être modifiés selon les conditions ou les politiques du fabricant.
• Télécommande Magic:

Vérifie si le modèle de votre téléviseur prend en charge la technologie Bluetooth dans la section Caractéristiques techniques du module sans fil pour confirmer qu'il peut être utilisé avec la télécommande Magic.

• Un câble pour connecter des antennes et des périphériques externes doit être acheté séparément.

Remarques

• Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans préavis à des fins de mise à niveau des fonctionnalités du produit.
• Les articles fournis avec votre produit peuvent varier selon le modèle.

L'image présentée peut ne pas correspondre à votre téléviseur.

NE PAS OUVRIR

MISE EN GARDE : AFIN DE RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU LE PANNEAU ARRÊRÉE). AUCUNE PIECE POUVANT ÉTRE RÉPARÉE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIÉUR DE L'APPAREIL. CONFIEZ L'ENTRETIEN DE CET APPAREIL À DU PERSONNEL QUALIFIÉ.

Ce symbole a pour fonction d'alerter l'utilisateur de la présence d'une tension dangereuse non isolée à l'intérieur du boîtier de l'appareil qui pourrait être de une puissance suffisante pour causer une décharge électrique.

Ce symbole vis à alerter l'utilisateur de la présence de consignes d'utilisation et d'entretien importantes dans la documentation accompagnant l'appareil.

AVERTISSEMENT: AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITE.

• POUR EVITER LA PROPAGATION DES FLAMMES, MAINTENEZ À TOUT MOMENT CE PRODUIT LOIN DES BOUGIES OU D'AUTRES ÉLÉMENTS À FLAMMES NUES.
• N'installez pas le téléviseur ni la télécommande dans les environnements suivants:
• En exposition directe à la lumière du soleil.
• Dans une zone avec une forte humidité comme une salle de bains.
• À proximité d'une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur.
• À proximité des comptoirs de cuisine ou des humidificateurs où ils peuvent facilement être exposés à de la vapeur ou à de l'huile.
• Dans une zone exposée à la pluie ou au vent.
• Dans une zone représentant un risque de suintement ou déclaboussure. Évitez de poser des objets contenant du liquide (p. ex. vase, tasse) sur l'appareil ou au-dessus de celui-ci (p. ex. sur une tablette).
• À proximité d'objets inflammables comme de l'essence ou des bougies, ou en exposition directe à un système de climatisation.
• Dans un endroit très poussiéreux.

Cela pourrait entraîner des risques d'incendie, de décharge électrique, de combustion, d'explosion, de mauvais fonctionnement ou d'aléation du produit.

Aération

• Installez votre téléviseur à un endroit où l'action est suffisante. Ne l'installez pas dans un espace restreint comme une bibliothèque.
• z pas avec du tissu ou tout autre matériel auquel il est branché.
• Prenez soin de ne pas toucher aux ouvertures d’aération. Lorsque le téléviseur fonctionne pendant une longue période, les ouvertures d’aération peuvent devenir chaudes.
• é, coincé dans une porte ou piétiné. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l'emplacement de sortie du cordon sur l'appareil.
• Ne déplacez pas le téléviseur lorsque le cordon d'alimentation est branché. Ne utilisez pas un cordon d'alimentation endommagé ou desseré.

Assurez-vous de bien saisir la fiche lorsqu'vous débranchez le cordon d'alimentation. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur. - Ne branchez pas trop d'appareils dans une meme prise electrique c. a., car cela pourrait causer un incendie ou une décharge electrique. - Débranchement de l'appareil de la source d'alimentation principale - La fiche d'alimentation permet de débrancher l'appareil. La fiche d'alimentation doit rester accessible en tout temps afin de pouvoir débrancher l'appareil en cas d'urgence. - Ne laisses pas vos enfants grimper sur le téléviseur ou s'agripper dessus. Autrement, le téléviseur pourrait tomber et cause des blessures graves. - Mise à la terre d'antennes extérieures (peut varier selon le pays): - Si une ANTENNE EXTERIEURE EST INSTALLED, PRENZÉS LE PRECAUTIONS ci-dessous. Un système d'antennes extérieures ne devrait pas se trouver à proximite des lignes aériennes d'électricité, d'autres circuits électriques d'éclairage ou d'alimentation, ou à un endroit où il peut entraîr en contact avec de telles lignes électriques ou de tels circuits d'alimentation; cela pourrait entrainer de graves blessures ou la mort. Assurez-vous que le système d'antennes est mis à la terre afin qu'il soit protégé dans une certaine mesure contre les surtensions et les accumulations d'électricité statique.

L'article 810 du Code national de l'électricité (NEC) des États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d'appui ainsi que de mise à la terre du câble de connexion au dispositif de décharge de l'antenne, en plus de renseignements relatifs au format des conducteurs de terre, à la position du dispositif de décharge de l'antenne, au branchement des électrodes de masse et aux exigences de mise à la terre de l'électrode. Mise à la terre de l'antenne selon le Code national de l'électricité, ANSI/NFPA 70.

• Ne touchez jamais cet appareil ou l'antenne en cas d'orage. Vous pourriez recevoir une décharge électrique. Assurez-vous que le cordon d'alimentation est correctement branché au téléviseur et à la prise murale. Sinon, la fiche et la prise peuvent être endommagées, et, dans des cas extrêmes, un incendie peut se produire.
• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans l'appareil, débranchez le cordon d'alimentation et communiquez avec le service à la clientèle.
• Ne touchez pas l'extrémité du cordon d'alimentation lorsqu'il est branché. Vous pourriez recevoir une décharge électrique.

• Si le produit a été endommagé.
• Si de l'eau ou une autre substance s'est infiltrée eur).
• Si une odeur de fumée ou une odeur étrange se dégage du téléviseur.
• En cas d'orage ou de périodes d'inutilisation prolongées.

Si elle n'est pas débranchée, la source d'alimentation électrique reste connectée à l'appareil, même lorsque le téléviseur a été éteint au moyen de la télécommande ou du bouton.

• N'utilisez pas d'appareils électriques à haute tension à proximité du téléviseur (p. ex. tue-mouches électrique). Cela pourrait entraîner un mauvais fonctionnement de l'appareil.
• Ne tentez en aucun cas de réaliser des modifications sur cet appareil sans avoir obtenu l'autorisation écrite de LG Electronics. Cela pourrait entraîner des risques d'incendie ou de décharge électrique. Si vous désirez effectuer un entretien ou une réparation, communiquez avec le service à la clientèle de votre région. Une modification non autorisée pourrait entraîner la révocation de l'autorisation d'utiliser cet appareil.
• N'utilise que des piè îner des risques d'incendie, de décharge électrique, de mauvais fonctionnement ou d'altération du produit.
• Ne démontré jamais l'adaptateur c. a. ou le cordon d'alimentation. Cela peut provoquer un incendie ou une décharge électrique.
• Manipulez l'adaptateur avec soin pour éviter de l’échapper ou de le frapper contre d’autres objets. Un impact pourrait l’endommager.
• Pour réduire les risques d'incendie ou de décharge électrique, ne touchez pas le téléviseur si vous avez les mains mouillées. Si les broches de la fiche du cordon d'alimentation sont mouillées ou couvertes de poussière, séchez ou époussetez la fiche soigneusement.

- Piles

• Rangez les accessoires (piles ou autres) dans un lieu sûr et hors de la portée des enfants.
• Ne court-circuitez pas les piles, ne les démontez pas et ne les laissez pas surchauffer. Ne jetez pas les piles dans le feu. Les piles ne doivent pas être exposées à une chaleur excessive.
• Mise en garde: Il existe un risque d'incendie ou d'explosion si les piles sont remplacées par un type de pile incompatible.

Déplacement

• Lorsque vous déplacez l'appareil, assurez-vous qu'il est éteint et débranché et que tous les câbles ont été retirés. La présence d'au moins deux personnes peut être requise pour déplacer un téléviseur de grande taille. N'exercez aucune pression sur le panneau avant du téléviseur. Cela pourrait endommager le produit ou entraîner des risques d'accordance ou de blessures.
• Conservez le matériel d'emballage anti-humidité ou l'emballage en vinyle hors de la portée des enfants.
• Évitez de heurter l'appareil et assurez-vous qu'aucun objet ne tombe dans celui-ci ou n'entre en contact avec l'écran.
• N'appuyez pas fortement sur l'écran avec votre main ou un objet pointu (p. ex. ongle, crayon, stylo) et évitez de rayer l'écran. Cela pourrait l'endommager.

Nettoyage

• Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil à l'aide d'un chiffon doux et sec. Ne vaporisez pas d'eau ou d'autres liquides directement sur le téléviseur. Ne nettoyez pas votre téléviseur à l'aide de produits chimiques qui peuvent l'endommager ou endommager son panneau, y compris du nettoyant pour vitres, tout type de purificateur d'air, de l'insecticide, du lubrifiant, de la cire (pour voiture ou industrielle), des nettoyants abrasifs, du diluant, du benzène, de l'alcool, etc. Cela pourrait entraîner des risques de décharge électrique ou endommager le produit.

Soulèvement et déplacement du téléviseur

Lorsque vous désirez déplacer ou soulever le téléviseur, lisez tout d'abord ce qui suit pour éviter de rayer ou d'endommager le téléviseur ainsi que pour effectuer un transport sécurisé sans égard au type ni à la taille du téléviseur.

• Il est recommandé de déplacer le téléviseur en utilisant la boîte ou le matériel d'emballage d'origine.
• Avant de déplacer ou de soulever le téléviseur, débranchez le cordon d'alimentation et tous les câbles.
• Lorsque vous manipulez le téléviseur, veillez à ce que l'écran ne soit pas orienté vers vous pour éviter de l'endommager.

Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tenir la partie transparente, le haut-parleur ou la grille du haut-parleur. - La présence d'au moins deux personnes est requise pour déplacer un téléviseur de grande taille. - Lorsque vous transportez le téléviseur, évitez de l'exposer à des choses ou à des vibrations excessives. - Lorsque vous transportez le téléviseur, maintenez-le à la verticale; ne le tournez jamais sur le côté et ne le penchez ni à gauche ni à droite. - Lors de la manipulation du téléviseur, veillez à ne pas endommager les boutons en saillie.

• Evitez de toucher l'écran, car cela pourrait l'endommager.
• Ne déposez pas le produit sur le plancher si la partie avant n'est pas posée sur une surface coussinée. Cela pourrait endommager l'écran.
• Pour fixer le socle au téléviseur, placez l'écran face contre une table ou une surface plane matelassée afin de le protéger contre les rayures.

Installation sur une table

1 Soulevez et placez le téléviseur en position verticale sur une table. - Laissez un espace d'au moins 10 cm (4 po) entre le mur et le téléviseur pour assurer une aération ajustée. 2 Branchez le cordon d'alimentation à une prise murale.

Lors de l'assemblage du produit, n'utilisez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela peut endommager le produit.) - Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilisez pas de composants non approuvés. - Tout dommage ou toute blessure résultant de l'utilisation d'un composant non approuvé n'est pas couvert par la garantie. - Si vous installez le téléviseur sur un socle, vous devez prendre les mesures nécessaires pour éviter qu'il ne se renverse. Autrement, le produit pourrait tomber et causer des blessures. - Lors de l'assemblage du socle, assurez-vous d'utiliser toutes les vis fournies. Si les vis ne sont pas bien serrées, le produit peut s'incliner ou basculer vers l'avant et subir des dommages. Si vous serrez les vis trop fort, elles risquent de se desserrer en raison de l'abrasion du joint des vis.

Fixation du téléviseur au mur

1. Insérez et serrez les boulons à œil ou les supports et les boulons à l’arrêt du téléviseur. - Si des boulons sont déjà insérés dans les emplacements des boulons à œil, retirez-les d'abord. 2. Installez les supports de fixation murale au mur à l'aide des boulons. À l'arrière du téléviseur, alignez les boulons à œil sur les emplacements correspondants du support de fixation murale. 3. Fixez fermement les boulons à œil aux supports de fixation murale à l'aide d'une corde solide. Veillez à ce que la corde soit parallèle à la surface du téléviseur.

• Utilisez une plateforme ou un meuble suffisamment solide et grand pour soutenir le téléviseur de manière sécuritaire.
• Les supports, les boulons et les câbles ne sont pas fournis. Vous pouvez vous procurer des accessoires supplémentaires auprès de votre détaillant local.

Installation sur un mur

Un support de fixation murale offert en option peut être utilisé pour installer votre téléviseur de LG. Consultez votre détaillant local afin de tracer un support de fixation murale qui correspond aux normes VESA de votre modèle de téléviseur. Fixez soigneusement le support de fixation murale au dos de votre téléviseur. Installez-le sur un mur solide qui est perpendiculaire au sol. Si vous installez le téléviseur sur des matériaux de construction autres que ceux indiqués dans cette section, veuillez faire appel à du personnel qualifié pour installer le support de fixation mur. Des directives détaillées seront comprises avec le support de fixation murale. Nous vous recommandons d'utiliser un support de fixation murale de marque LG. Le support de fixation murale de LG est facile à ajuster, et les câbles s'y branchent aisément.

Si vous n'utilisez pas un support de fixation murale de LG, utilisez un support permettant de poser l'appareil au mur de façon sécurisée et offrant suffisamment d'espace pour la connexion de périphériques externes. Si vous utilisez un support de fixation non réglable, installez-le sur le mur. Branchez d'abord les câbles sur le téléviseur, puis placez le téléviseur sur le support.

• Avant d'installer le téléviseur sur un support de fixation murale, retirez son socle en suivant la méthode inverse de son installation.
• Pour obtenir de plus amples renseignements sur les vis et le support de fixation murale, consultez le manuel fourni avec le support de fixation murale acheté séparément.
• Si vous avez l'intention de installer le produit sur un mur, fixez l'interface de fixation VESA (pièces en option) à l'arête du produit. Si vous souhaitez fixer l'appareil à un mur à l'aide d'un support de fixation murale (pièces en option), fixez-le soigneusement pour qu'il ne tombe pas.
• Lors de l'installation du téléviseur au mur, assurez-vous de ne pas le suspendre à l'aide du câble de signal ou du cordon d'alimentation qui se trouve à l'arrière du téléviseur.
• N'installez pas le téléviseur sur un mur où il pourrait être exposé à de l'huile ou à un brouillard d'huile. Cela peut endommager le produit et provoquer sa chute.
• Lors de l'installation du support de fixation murale, il est recommandé de couvrir les orifices de fixation du socle avec du ruban adhésif pour éviter l'intrusion de poussière ou d'insectes (selon le modèle).

Antenne/câble

Pour regarder la télévision, raccordez le téléviseur à une antenne, au câble ou à un décodeur de câblo-distribution en vous reportant aux instructions suivantes. Les illustrations peuvent différer des articles réels, et l'utilisation d'un câble RF est facultative.

Assurez-vous de ne pas plier le fil de cuivre du câble RF. - Pour éviter d'endommager votre téléviseur, faites d'abord toutes les connexions entre les appareils, puis branchez le cordon d'alimentation dans la prise d'alimentation. - Utilisez un dispositif d'amplification de signaux pour utiliser deux téléviseurs ou plus.

• Codec audio TVN pris en charge: MPEG, Dolby Digital
• Ce téléviseur ne peut pas recevoir de contenu diffusé en Ultra-HD (3 840 x 2 160 pixels) directement parce que les normes correspondantes n’ont pas été confirmées (selon le pays).

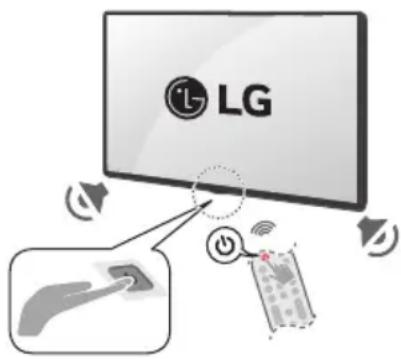

Mise sous tension du téléviseur

Vous pouvez simplement utiliser les fonctions du téléviseur à l'aide du bouton.

Mise sous tension (appuyez)

Mise hors tension 1) (maintenez enfoncé)

Commande du menu (appuyez)

Sélection du menu (maintenez enfoncé)

1) Toutes les applications actives seront fermées. 2) Vous pouvez accéder au menu et le régler en appuyant sur le bouton lorsque le téléviseur est allumé. 3) Vous pouvez utiliser cette fonction lorsque vous accédez à la commande du menu.

• Lorsque le téléviseur est allumé pour la première fois après sa sortie de l'usine, son initialisation peut prendre environ une minute.
• L'affichage à l'écran de votre téléviseur peut différer légèrement des illustrations du présent manuel (selon le modèle).
• L'appareil doit être branché près d'une prise électrique facilement accessible. Certains appareils ne doivent pas être allumés ou éteints au moyen d'un bouton, mais en éteignant l'appareil et en débranchant le cordon d'alimentation (selon le modèle).

Connexions

Vous pouvez connecter différents périphériques externes sur le téléviseur. Pour obtenir plus de renseignements sur la connectivité des périphériques externes, consultez le manuel fourni avec chaque appareil.

• Lors de la connexion du câble HDMI, l'appareil et les périphériques externes doivent être éteints et débranchés.
• Formats audio HDMI pris en charge (selon le modèle) : True HD (48 kHz), Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz), DTS (44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz), DTS-HD (44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz)

• Si l'appareil branché au port d'entrée prend également en charge le mode HDMI Deep Color, l'image pourrait être plus claire. Par contre, si l'appareil ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Dans ce cas, désactiver le paramètre [HDMI Deep Color] du télévisieur (selon le modèle).
• → [Général] → [Appareils externes] → [Paramètres HDMI] → [HDMI Deep Color] (selon le modèle).
• Utilisez un câble certifié portant le logo HDMI. Si vous n'utilisez pas un câble HDMI certifié, l'image peut ne pas s'afficher, ou un problème de connexion peut se produire. Type de câble HDMI recommandé (3 m (9,84 pi) ou moins): Câble HDMI/ultra-haute vitesse

Certains concentrateurs USB pourraient ne pas fonctionner. Si un dispositif USB connecté à l'aide d'un concentrateur USB n'est pas détecté, connectez-le directement au port USB du téléviseur (selon le modèle).

Remarques

• Pour que la connexion soit optimale, les connecteurs des câbles HDMI et des dispositifs USB devraient avoir un rebord de moins de 10mm (0,39 po) d'épaisseur et de moins de 18mm (0,7 po) de largeur (selon le modèle).
• Si le câble ou la clé USB ne rentre pas dans le port USB du téléviseur, servez-vous d'un câble de rallonge compatible avec USB 2.0

Émetteur infrarouge

Commandez le décodeur (cable/satellite/IP/télévision par contournement), le lecteur Blu-ray/DVD, la barre de son, les consoles de jeu, etc., en utilisant l'émetteur infrarouge (selon le pays et les modèles).

Remarques

• Connectez le câble de l'émetteur infrarouge au port de l'émetteur infrarouge situé sur le téléviseur. Utilisez les paramètres de commande universelle pour commander l'appareil. Fixez l'émetteur infrarouge à l'aide du ruban 3M fourni.
• Afin de commander des périphériques externes par l'intermédiaire des fonctionnalités « Partage entre pièces » et « Contrôle vocal mains libres », une connexion à l'émetteur infrarouge est requise.

Péripériques externes

Les périphériques externes suivants sont pris en charge : lecteurs Blu-ray, récepteurs HD, lecteurs DVD, magnétoscopes, systèmes audio, dispositifs de stockage USB, ordinateurs, consoles de jeu et autres périphériques externes. Pour obtenir plus de renseignements sur la connectivité des périphériques externes, consultez le manuel fourni avec chaque appareil.

Remarques

• La connexion au périphérique externe peut différer légèrement des illustrations représentées dans le manuel.
• En mode ordinateur, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la luminosité. S'il y a du bruit, changez la résolution de la sortie ordinateur ou la fréquence de rafraîchissement, ou réglez la luminosité et le contraste dans le menu [Image] pour obtenir une image nette. Selon votre carte graphique, il est possible que certains réglages de résolution ne permettent pas le positionnement correct de l'image sur l'écran.
• Lorsque vous vous connectez à un réseau local câble, utilisez un câble CAT 7 avec une transmission Internet haute vitesse. (Uniquement lorsqu'un port LAN fourni.)
• Il est possible que le téléviseur fonctionne sans décodeur à partir d'un distributeur multicanal de programmes audiovisuels (MVPD).

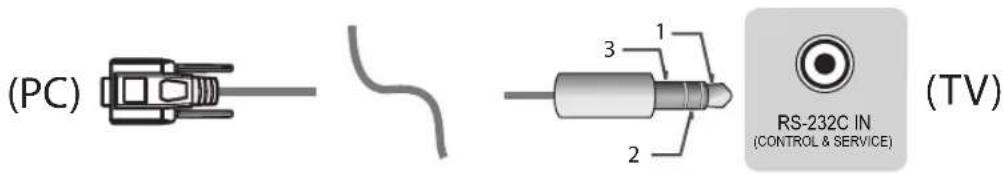

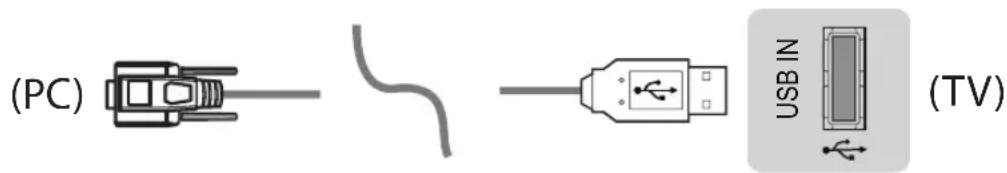

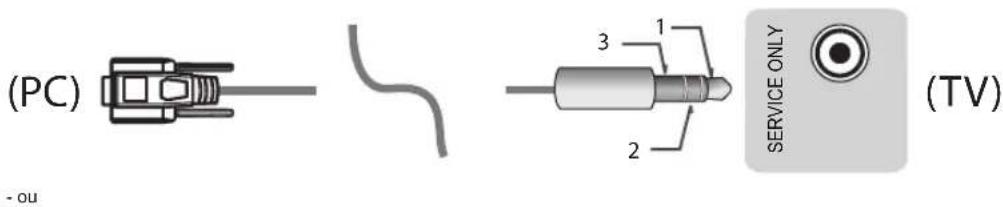

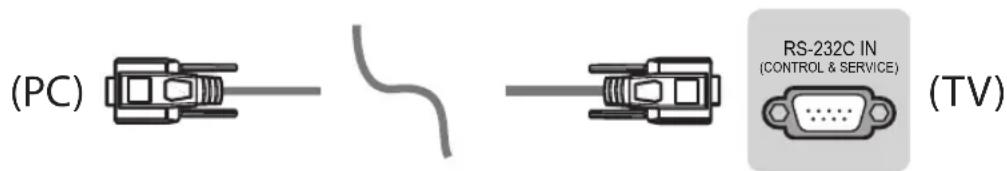

Configuration de la télécommande rs-232c

Pour obtenir les instructions de configuration de la télécommande externe RS-232C, rendez-vous au www.lg.com. Téléchargez et lisez le manuel (selon le modèle).

• Ne laissez pas le produit tomber ou basculer lorsque vous connectez des périphériques externes. Sinon, cela peut entraîner des blessures ou endommager le produit.
• Lorsque vous connectez des périphériques externes comme des consoles de jeu vidéo, assurez-vous que les câbles de connexion sont suffisamment longs. Autrement, le produit pourrait tomber, ce qui pourrait entraîner des blessures ou endommager le produit.

Caractéristiques techniques

Les caractéristiques techniques sont susceptibles d’être modifiées sans préavis en raison de la mise à niveau des fonctions du produit.

La consommation d'énergie annuelle est émise indiquée sur l'étiquette FTC est mesurée aux procédures de test pour les téléviseurs (États-Unis seulement).

La consommation d'énergie réelle dépend de l'environnement d'utilisation (le contenu visionné, les réglages du téléviseur, etc.).

• Pour obtenir des renseignements sur l'alimentation et la consommation d'énergie, consultez l'étiquette apposée sur le produit.
• La consommation électrique typique est mesurée conformément à la norme CEI 62087 ou aux réglementations énergétiques de chaque pays.
• Sur certains modèles, l'étiquette se trouve à l'intérieur du couvercle du terminal de connexion du périphérique externe.
• En fonction du modèle ou du pays, la consommation électrique typique peut ne pas être indiquée sur l'étiquette.

Alimentation 120V c.a. ~ 50 / 60Hz

(Selon le pays)

Caractéristiques de diffusion

Système télévisuel Téléviseur à transmission numérique terrestre / par câble / par satellite

Impédance de l'antenne externe 75Ω

• Certaines normes de décodage/d'entrée 8K peuvent ne pas être prises en charge. Un appareil supplémentaire peut être nécessaire pour prendre en charge certaines normes 8K. Les images de haute qualité et optimisées au format 8K variant en fonction du contenu source (selon le modèle).

Conditions de l'environnement

Température de fonctionnement

De 0°C à 40°C (de 32°F à 104°F)

Température d'entreposage

De -20°C à 60°C (de -4°F à 140°F)

Humidité de fonctionnement : Moins de 80 %. Humidité d'entreposage : Moins de 85 %.

Conditions relatives à l'installation d'un support mural

Angle d'inclinaison

De à 15°

• Cette spécification s'applique uniquement aux produits dont l'angle de montage mural est réglable.

Renseignements sur le produit

(Uniquement pour les modèles QNED99, QNED90TA, QNED85TA*)

Caracteristiques du module sans fil (LGSBWAX12)

Réseau local sans fil (IEEE 802.11a/b/g/n/ac/ax)

Gamage de fréquences Puissance de sortie (maximale)

De 2 400 à 2 472 MHz 17 dBm

De 5 150 à 5 725 MHz 15 dBm

De 5 725 à 5 850 MHz 15 dBm

De 5 945 à 7 125 MHz 11 dBm

Bluetooth

Gamage de fréquences Puissance de sortie (maximale)

De 2 400 à 2 483,5 MHz 9 dBm

Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet apparéil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur.

1) Les règlements de la FCC ne permettent le fonctionnement de cet apparéil qu'à l'intérieur. 2) Le fonctionnement est interdit sur les plateformes, voitures, trains, bateaux et aéronefs. Le fonctionnement n'est autorisé que dans les grands aéronefs volant à une altitude supérieure à 10 000 pieds.

ID FCC: BEJLGSBWAX12 / IC: 2703H-LGSBWAX12

(Uniquement pour le modèle QNED90TU*)

Caracteristiques du module sans fil (LGSBWAC95)

Réseau local sans fil (IEEE 802.11a/b/g/n/ac)

Gamage de fréquences Puissance de sortie (maximale)

De 2 400 à 2 483,5 MHz 18,5 dBm

De 5 150 à 5 725 MHz 18 dBm

De 5 725 à 5 850 MHz 18 dBm

Bluetooth

Gamage de fréquences Puissance de sortie (maximale)

De 2 400 à 2 483,5 MHz 9 dBm

Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC : BEJLGSBWAC95 / IC : 2703H-LGSBWAC95

(Uniquement pour les modèles QNED85TU, QNED80, UT90*)

Caracteristiques du module sans fil (LGSBWAC97)

Réseau local sans fil (IEEE 802.11a/b/g/n/ac)

Gamage de fréquences Puissance de sortie (maximale)

De 2 400 à 2 483,5 MHz 18,5 dBm

De 5 150 à 5 725 MHz 18 dBm

De 5 725 à 5 850 MHz 18 dBm

Bluetooth

Gamage de fréquences Puissance de sortie (maximale)

De 2 400 à 2 483,5 MHz 9 dBm

Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC: BEJLGSBWAC97 / IC: 2703H-LGSBWAC97

(Uniquement pour les modèles 43/50/55/65UT80, 43/50/55/65UT75 )

Caracteristiques du module sans fil (LGSBWAC23)

Réseau local sans fil (IEEE 802.11a/b/g/n/ac)

Gamage de fréquences Puisance de sortie (maximale)

De 2 400 à 2 483,5 MHz 17 dBm

De 5 150 à 5 725 MHz 16 dBm

De 5 725 à 5 850 MHz 16 dBm

Bluetooth

Gamage de fréquences Puisance de sortie (maximale)

De 2 400 à 2 483,5 MHz 8 dBm

Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC : BEJLGSBWAC23 / IC : 2703H-LGSBWAC23

(Uniquement pour les modèles 70/75/86UT80, 70/75/86UT75 )

Caractéristiques du module sans fil (LGSBWAC03)

Réseau local sans fil (IEEE 802.11a/b/g/n/ac)

Gamme de fréquences Puissance de sortie (maximale)

De 2400 à 2483,5 MHz 20 dBm

De 5 150 à 5 725 MHz 18,5 dBm

De 5725a5850MHz18dBm

Bluetooth

Gamme de fréquences Puissance de sortie (maximale)

De 2400 à 2483,5 MHz 9 dBm

Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales.

Par considération pour l'utilisateur, cet appareil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur.

ID FCC: BEJLGSBWAC03 / IC: 2703H-LGSBWAC03

Renseignements sur l'avis de logiciel libre

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limitée, de la licence publique et de toute autre licence régissant les logiciels à code source libre contenus dans ce produit et exigeant la divulgation du code source, visitez le site https://opensource.lge.com. En plus du code source, toutes les dispositions de licence, les avis de droits d'auteur et autres documents pertinents peuvent aussi être consultés.

LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (coût du support, de l'expédition et de la manutention) sur simple demande par courriel à l'adresse [e-mail].

Cette offre est valable pour une période de trois ans après notre dernière expédition de ce produit et s'applique à toute personne ayant reçu ces renseignements.

Licences

HIGH-DEFINITION MULTIMEDIA INTERFACE

(Uniquement pour les modèles prenant en charge la télécommande Magic)

Dépannage

Dans l'entrée TV/HDMI, appuyez trois fois sur le bouton de la télécommande pour afficher le nom du modèle et le numéro de série à l'écran.

La télécommande ne fonctionne pas.	· Assurez-vous que rien n'a été place sur le récepteur (p. ex. ruban adhésif). · Vérifiez qu'aucun obstacle n'empêche la communication entre l'appareil et la télécommande. · Remplacez les piles par des piles neuves.
Le téléviseur ne produit pas d'images ni de son.	· Vérifiez que l'appareil est allumé. · Vérifiez que le cordon d'alimentation est branché dans une prise murale. · Vérifiez que la prise murale fonctionne en y branchant d'autres apparciels.
Le téléviseur s'éteint brusquement.	· Vérifiez les régles de l'alimentation. Il y a peut-être eu une interruption de l'alimentation. · Vérifiez si la fonctionnalité d'arrêt automatique est activée dans les régles liés à l'heure. · La fonction d'arrêt automatique peut avoir fonctionné. Le produit est doté d'une fonction d'arrêt automatique qui étient automatiquement l'appareil si la télécommande n'est pas utilisée au bout de 15 minutes d'inactivité.
L'affichage est anormal.	· Si le produit est froid au toucher, il peut y avoir un léger scintillageloment lors de la mise sous tension. C'est normal; l'écran n'est pas défectueux. · Cet écran est un produit de haute technologie qui contient des millions de pixels. De petits points noirs ou de couleur brillante (rouge, bleu ou vert) d'une taille de 1 ppm peuvent apparaître sur l'écran. Cela n'indique pas un mauvais fonctionnement et ne nuit aucunement à la performance ni à la fiabilité de l'appareil. Ce phénomène se produit également chez des produits tiers et ne fait pas l'objet d'échange ni de remboursement. · La luminosité et la couleur de l'écran peuvent être différentes en fonction de la position à partir de laquelle vous regardez l'écran (gauche/droite/haut/bas). Ce phénomène se produit en raison des caractéristiques de l'écran. Cela n'est pas lié à la performance de l'appareil et ne constitue pas un mauvais fonctionnement. · Évitez de toucher l'écran ou demettre vos doigts dessus pendant une longue période. Cela pourrait produit un effet de distorsion à l'écran. · L'affichage d'une image fixe pendant une longue période peut entrainer la rémanence de l'image. Évitez de laisser une image fixe affichée à l'écran pendant une période prolongée.
Dessons se produit	· Craquement: un craquement survenant pendant le fonctionnement ou la mise hors tension du téléviseur est le résultat d'une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits où une déformation thermique est requise. · Bourdonnement du circuit ou du panneau électrique: un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un apparéil. Il varie selon l'appareil. Ce son ne nuit aucument à la performance ni à la fiabilité de l'appareil.

Lorsque vous nettoyez le produit, assurez-vous de ne laisser aucun liquide ou corps étranger pénétrer entre les parties du haut, de gauche ou de droite du panneau et le guide (selon le modèle). Assurez-vous d’essorer l’excès d’eau ou de produit de nettoyage du chiffon. - Ne vaporisez pas d’eau ni de produit nettoyant directement sur l’écran du téléviseur. Assurez-vous de vaporiser juste assez d’eau ou de nettoyant sur un chiffon sec pour nettoyer l’écran.

Renseignements relatifs à la réglementation de la FCC

Cet appareil a été testé et jugé conforme aux limites relatives aux appareils numériques de catégorie B imposées par le paragraphe 15 de la réglementation de la FCC. Ces limites sont établies afin d’offrir une protection raisonnable contre les interférences nuisibles dans une résidence. Cet équipement génère, utilise et peut diffuser de l’énergie de radiofréquences et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie qu’il n’y aura pas d’interférences dans une résidence particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (pour s’en assurer, il suffit d’éteindre et de rallumer l’appareil), l’utilisateur est invité à essayer de corriger les interférences à l’aide de l’une ou de plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception;
• Augmenter la distance entre l'équipement et le récepteur;
• Brancher l'équipement sur un circuit électrique distinct de celui qui alimente le récepteur;
• Demander l'aide du distributeur ou d'un technicien qualifié en entretien et en réparation de matériel audio-vidéo.

Cet appareil est conforme aux limites imposées par le paragraph 15 de la réglementation de la FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférence préjudiciable, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement indésirable. Les modifications dans la fabrication de cet appareil qui ne sont pas expressément approuvées par l'autorité responsable de la conformité pourraient annuler l'autorisation accordée à l'utiliser de faire fonctionner l'équipement.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les appareils UNII)

Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquences de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent causer des interférences avec cet appareil ou l'endommager. Cet appareil ne peut pas être colocalisé avec tout autre émetteur.

Énoncé de la FCC sur l'exposition aux rayonnements RF

Pour la fonction sans fil (WLAN, Bluetooth, etc.)

Cet appareil est conforme aux limites d'exposition aux rayonnements de la FCC pour un environnement non contrôlé. Cet émetteur ne doit pas être colocalisé ni utilisé conjointement avec tout autre émetteur ou antenne. Cet appareil devrait être installé et utilisé de façon à garder une distance minimale de 20 cm (7,8 po) entre l'élément rayonnant et le corps. Les utilisateurs doivent respecter les directives d'utilisation afin de satisfaire aux critères en matière d'exposition aux rayonnements RF.

Avis d'industrie canada

Pour la fonction sans fil (WLAN, Bluetooth, etc.)

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exemples de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Avis d'industrie canada sur l'exposition aux rayonnements

Pour la fonction sans fil (WLAN, Bluetooth, etc.)

Cet appareil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non contrôlé. Cet appareil doit être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre la source de rayonnement et votre corps.

REMARQUE : LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES RADIOELECTRIQUES CAUSES PAR DES MODIFICATIONS NON AUTORISEES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORISATION ACCORDÉE À L'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.

Exigences du cnr-247

(Pour le Canada)

Pour les produits ayant la fonction sans fil utilisant des bandes de fréquences de 5 GHz

(1) Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudicable aux systèmes de satellites mobiles utilisant les mêmes canaux; (2) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible pour les dispositifs utilisant les bandes de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être conforme à la limite de la p. i. r. e; (3) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5725 à 5850 MHz) doit être conforme à la limite de la p. i. r. e. spécifiée, selon le cas; (4) [pour des dispositifs fonctionnant dans la bande de 5 250 à 5 350 MHz ayant une p. i. r. e. de plus de 200 mW], les types d'antennes (s'il y en a plusieurs), les nombres de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p. i. r. e. applicable au masque d'élévation, énoncée à la CNR-247 section 6.2.2.3, doivent être clairment indiqués.

Les utilisateurs doivent également savoir que les radars de grande puissance sont attribués en tant qu'utilisateurs principaux (c'est-à-dire les utilisateurs prioritaires) des bandes de 5 250 à 5 350 MHz et de 5 650 à 5 850 MHz et que ces radars peuvent causer des interférences avec les appareils LE-LAN et/ou les endommager.

Remarque à l'intention de l'installateur du téleviseur/cable

(Pour les États-Unis et le Canada)

Ce code donne des lignes directrices concernant la mise à la terre appropriée de tels réseaux et, en particulier, il précise que le câble doit être relié à l'installation de mise à la terre du bathtub, et ce, aussi près que possible de son point d'entrée.

Avertissements! (dangers liés à la stabilité)

Le téléviseur pourrait tomber et causer des blessures importantes, pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prenant des précautions simples comme les suivantes :

TOUJOURS utiliser des meubles, des supports ou des méthodes de montage commandés par le fabricant du téléviseur. TOUJOURS utiliser des meubles qui peuvent supporter le téléviseur en toute sécurité. - TOUJOURS s'assurer que le téléviseur ne dépasse pas le bord du meuble qui le soutient. TOUJOURS sensibiliser les enfants aux dangers que représentent le fait de grimper sur un meuble pour atteindre le téléviseur ou ses commandes. TOUJOURS acheminer les cordons et les câbles reliés au téléviseur de façon à ce qu'on ne puisse pas trébucher dessus, tirer dessus ou les saisir.

• Ne JAMAIS placer un télévisueur dans un endroit instable.
• Ne JAMAIS placer le téléviseur sur un meuble élevé (une armoire ou une bibliothèque, par exemple) sans ancreer le meuble et le téléviseur à un support adequat.
• Ne JAMAIS placer le téléviseur sur un tissu ou tout autre matériel inséré entre le téléviseur et le meuble qui le soutient.
• Ne JAMAIS placer d'objets, tels que des jouets et des télécommandes, qui peuvent donner envie aux enfants de grimper sur le téléviseur ou sur le meuble sur lequel le téléviseur est placé.

Si le téléviseur actuel doit être déplacé, les mêmes précautions s'appliquent.

Symboles

~	Fait référence au courant alternatif (c.a.). Fait ↔reference à la mise en voille.
---	Fait ↔reference au courant continu (c.c.). Fait ↔reference à la mise en marche (alimentation).
□	Fait ↔reference à un équipement de classe II. Fait ↔reference à une tension dangereuse.

MANUEL D'UTILISATION

Configuration de l'appareil de commande externe

Veuillez lire ce manuel attentivement avant d'utiliser votre appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

CODES clés

• Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction Remarque		Code (hexa)	Fonction Remarque
00 CH	+, PR + Touche R/C 53 Listetouche R/C
01 CH	-, PR - Touche R/C 5B Sortie Touche R/C
02 Volume + Touche R/C 60 PIP (AD)	Touche R/C
03 Volume - Touche R/C 61 Bleu Touche R/C
06	>(Touche de direction/Flèche droite)	Touche R/C 63	Jaune	Touche	R/C
07	<(Touche de direction/Flèche gauche)	Touche R/C 71	Vert	Touche	R/C
08 Mise sous tension	Touche R/C 72 Rouge			Touche R/C
09	MUTE (Sourdine)	Touche R/C	79	Ratio/Format de l'image	Touche R/C
0B Source	Touche R/C 91 AD	(description	sonore)	Touche R/C
0E	SLEEP (Veille)	Touche R/C	9E	LIVE MENU (Menu en direct)	Touche R/C
0F	TV, TV/RAD	Touche R/C	7A	Guide d'utilisation	Touche R/C
10 - 19	*Touches numériétées 0 à 9	Touche R/C 7C	Smart/Home (Accueil)	Touches R/C
1A	Q.View/Flashback (Aperçu rapide/Retour en arrêté)	Touche R/C 7E	SIMPLINK	Touches	R/C
1E	FAV (châines préférences)	Touche R/C	8E	▶ (Avance rapide)	Touche R/C
20	Texte (Télétexte)	Touche R/C	8F	▶ (Retour arrêté)	Touche R/C
21	T. Opt (option Télétexte)	Touche R/C	AA	Info	Touche R/C
28	Retour	Touche R/C	AB	Guide des émissions	Touche R/C
30	Mode AV (audio/vidéo)	Touche R/C	B0	▶ (Lecture)	Touche R/C
39 Sous-titres	Touche R/C B1			■ (Arrêt/Liste de fichiers)	Touche R/C
40	Λ (Touche de direction/Flèche haut)	Touche R/C B5	RECENT	(Récent) Touches	R/C
41	V (Touche de direction/Flèche bas)	Touche R/C	BA	II (Figer l'image/Ralent/Pause)	Touche R/C
42	Mes applications	Touche R/C	BB	Soccer	Touche R/C
43 Menu/Paramètres	Touche R/C	BD		● (Enregistrer)	Touche R/C
44	OK/Enter (Entrée)	Touche R/C	DC	3D	Touche R/C
45	Q. Menu (Menu rapide)	Touche R/C	99	Configuration automatique	Touche R/C
4C Liège, -	Touche R/C 9F App	(Application)/*	Touches R/C
4D IMAGE	Touche R/C 9B TV,	PC		Touches R/C
52 AUDIO	Touche R/C

Le code clé 4C (0x4C) est disponible sur les modèles ATSC/ISDB, qui utilisent une chaîne majeure/minor. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie)

Configuration de l'appareil de commande externe

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.

Branchez l'adaptateur USB vers Série (RS-232C) ou la prise d'entrée RS-232C (série) sur un appareil de commande externe (comme un ordinateur ou un système de commande audio-video) pour commander les fonctions du produit de façon externe.

Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

• Veuillez noter que tous les modèles ne prennent pas en charge ce type de connexion.
• Câble non fourni.

Adaptateur USB vers série (rs-232c) avec câble USB

Type USB

• Les téléviseurs LG sont compatibles avec l'adaptateur à puce USB vers Série (RS-232C) (réf. fabricant : 0 x 0557, réf. produit : 0 x 2008), qui n'est ni fabriqué ni fourni par LG.
• Vous pourrez vous le procurer auprès de distributeurs spécialisés en informatique professionnelle.

Rs-232c (série) avec câble rs-232c (série)

Type DE9 (D-Sub 9 broches) - Vous devez vous procurer le cable RS-232C (type DE9, D-Sub à 9 broches, femelle-femelle) vers RS-232C (Série) afin d'établir la connexion entre l'ordinateur et le téléviseur, comme il est indiqué dans le manuel.

L'interface de connexion peut être différente de celle de votre téléviseur.

Type de sortie casque

• Vous devez disposer du câble de type sortie casque/RS-232 pour établ
• Pour les autres modèles, branchez sur le port USB.
• L'interface de connexion peut être différente de celle de votre téléviseur.

Ordinateur du client configurations rs-232c

RS-232C (Port série)

Configurations à 3 broches (non standard)

D-Sub 9 Téléphone

Identité télé

Pour définir le numéro d'identité, consultez la section « Correspondance avec les données réelles » à la page 6.

1. Appuyez sur PARAMÉTRES pour accéder aux menus principaux.
2. Appuyez sur les touches de navigation pour faire défiler l'affichage jusqu'à (*Général → À propos de ce téléviseur ou OPTION) et appuyez sur OK.
3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITE TÉLÉ et appuyez sur OK.
4. Choisissez un numéro d'identité en faisant défiler l'affichage vers la gauche ou la droite et sélectionnez FERMER. La plage de réglage s'étend de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur EXIT. (Selon le modèle)

Paramètres de communication

• Débit en baud : 9 600 b/s (UART) Longueur des données : 8 bits
• Parité : aucune

Bit d'arrêt : 1 bit Code de communication : code ASCII Utilisez un câble croisé (inversé).

Liste de référence des commandes

(Selon le modèle)

	COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)		COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)
01. Mise sous tension*	k a 00 à 01	15. Équilibre	k t 00 à 64
02. Format de l'image	k c (page 7)			16. Température de couleur	x u 00 à 64
03. Sourdine d'écran	k d (page 7)			17. Méthode ISM (uniquement pour téléviseurs plasma)	j p (page 8)
04. Sourdine de volume	k e 00 à 01	18. Égalisateur j v (page 9)
05. Réglage du volume	k f 00 à 64			19. Économie d'énergie	j q 00 à 05
06. Contraste	k g 00 à 64			20. Commandes de symponisation	m	a (page 9)
07. Luminosité	k h 00 à 64			21. Ajout/ suppression (saut) de chaine (émission)	m	b 00 à 01
08. Couleur	k	i	00 à 64	22. Touche	m	c	Codes clés
09. Teinte	k j 00 à 64			23. Contrôle du rétroéclairage, contrôle de la luminosité du panneau	m	g 00 à 64
10. Nettété	k k 00 à 32			24. Sélection d'entrée (principale)	x b (page 11)
11. Sélection de l'affichage à l'écran	k l 00 à 01			25. 3D (modèles 3D uniquement)	x t (page 11)
12. Mode de verrouillage de la télécommande	k m	00 à 01		26. 3D étendue (modèles 3D uniquement)	x v (page 12)
13. Aigus	k	r	00 à 64	27. Configuration automatique	j	u	(page 12)
14. Graves	k s	00 à 64

*Remarque: Durant la lecture ou l'enregistrement de contenu multimédia, toutes les commandes, à l'exception des commandes Mise sous tension (ka) et Touche (mc), sont désactivées et traitées en tant que NG. Grâce au câble RS232C, le téléviseur peut communiquer la commande « ka », qu'il soit allumé ou éteint. Avec le câble convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Transmission

[Commande 1][Commande 2][][Identité télé][][Données][Cr]

[Commande 1]: Première commande du téléviseur (j, k, moux)

[Commande 2] : Deuxième commande du téléviseur

[Identité télé] : Vous pouvez choisir, à l'aide de cette fonction, le numéro d'identité du moniteur dans le menu Options. La plage de réglage est de 1 à 99. Si vous sélectionnez « 0 », chaque appareil connecté est commandé.

• L'identité télé est indiquée sous forme décimale (de 1 à 99) dans le menu et sous forme hexadécimale (0x0 à 0x63) dans le protocole de transmission/reception.

[Données] : Pour transmettre la commande de données (hexadécimales). Transmet les données « FF » pour dire l'état de la commande.

[Cr] : Retour de chariot - code ASCII « 0x0D »

[ ] : Espace - code ASCII « 0 x 20 »

Accusé de réception OK

[Commande 2][Identité télé][OK][Données][x]

• Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d'état actuelles sont indiquées. Si les données sont en mode d'écriture, elles sont retournées à l'ordinateur.

Accusé de réception d'erreur

[Commande 2][Identité télé][NG][Données][x]

• Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Code illégal

Correspondance avec les données réelles (hexadécimales b décimales)

• Lorsque vous saisissez les [données] en format hexadecimal, veuillez consulter la table de conversion suivante.
• La commande de syntonisation des chaînes (MA) utilise une valeur hexadécimale à deux octets ([données]) pour sélectionner le numéro de la chaîne.

00: Étape 0 32: Étape 50 (Identité télé 50) FE: Étape 254 01: Étape 1 (Identité télé 1) 33: Étape 51 (Identité télé 51) FF: Étape 255

···

0A: Étape 10 (Identité télé 10) 63: Étape 99 (Identité télé 99) 01 00: Étape 256

0F: Étape 15 (Identité télé 15) C7: Étape 199 27 0E: Étape 9998

10: Étape 16 (Identité télé 16) C8: Étape 200 27 OF: Étape 9999

Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

1. Mise sous tension (Commande : ON/OFF)

Pour activer/désactiver l'appareil.

Transmission [k][a][Identité télé][][Données][Cr]

Données 00 : Hors tension Données 01 : Sous tension

Accusé de réception [a] [Identité télé] [OK/NG] [Données] [x]

Pour savoir si le téléviseur est allumé ou éteint.

Transmission [k][a][l][Identité télé][l][FF][Cr]

Accusé de réception [a][][Identité télé][][OK][Données][x]

• De la même façon, si d'autres fonctions transmettent des données « FF » basées sur ce format, les données d'accusé de réception représentent l'état de chaque fonction.
• Format de l'image (Commande : k c) (taille de l'image principale)

Pour régler le format d'écran (format de l'image principale). Vous pouvez également régler le format de l'écran en utilisant l'option Format de l'image dans Q. MENU ou dans le menu IMAGE.

Transmission [k][c][] [Identité télé][][Données][Cr]

Données 01 : Écran normal (4:3)

02: Format panoramique (16:9)

04: Zoom

05: Zoom2

(Amerique latine, sauf la Colombie uniquement)

06: Selon émission / Original

07:14:9

(Europe, Colombie, Moyen-Orient, Asie, à l'exception de la Corée du Sud et du Japon) 09: *Sur mesure

OB: Largeur intégrale (Europe, Colombie, Moyen-Orient, Asie, à l'exception de la Corée du Sud et du Japon)

10 à 1F: Zoom cinema 1 à 16 0c: 21:9 (Selon le modele)

Accusé de réception [c] [Identité télé] [[OK/NG] [Données] [x]

À l'aide de l'entrée PC, vous pouvez modifier le format de l'image de l'écran (16:9 ou 4:3). Dans les modes TVN/HDMI/Composante (haute définition), l'option Sur-mesure est disponible. Le mode Largeur intégrale peut fonctionner de façon différente selon les modèles. Il est compatible entièrement avec le mode TVN et partiellement avec les modes ATV et AV.

1. Sourdine d'écran (Commande : k d)

Pour activer/désactiver la sourdine d'écran.

Transmission [k][d][Identité télé][][Données][Cr]

Données 00 : Sourdine d'écran désactivée (image activée) Sourdine video désactivée

01: Sourdine d'écran activée (image désactivée) 10: Sourdine vidéo activée.

Accusé de réception [d][I]l identé télé][IK/NG[Données][x]

• Si seule la sourdine video est activée, le téléviseur montrera l'affichage à l'écran. Toutefois, si la sourdine d'écran est activée, le téléviseur ne montrera pas l'affichage à l'écran.
• Sourdine de volume (Commande : k e)

Pour activer/désactiver la sourdine de volume. Vous pouvez également activer ou désactiver la sourdine à l'aide de la touche MUTE de la télécommande.

Transmission [k][e][i][Identité télé][[Données][Cr]

Données 00 : Sourdine de volume activée (volume désactivé) 01 : Sourdine de volume désactivée (volume activé)

Accusé de réception [e][Identité télé][OK/NG][Données][x]

1. Réglage du volume (Commande : k f)

Pour régler le volume.

Vous pouvez également régler le volume à l'aide des touches de volume de la télécommande.

Transmission [k][f][Identité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [f][ ][Identité télé][ ]

[OK/NG][Données][x]

1. Contraste (Commande: kg)

Pour régler le contraste de l'écran.

Vous pouvez également régler le contraste dans le menu IMAGE.

Transmission [kg][I][Identité télé][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [g][Identité télé][OK/NG][Données][x]

1. Luminosité (Commande : k h)

Pour régler la luminosité de l'écran.

Vous pouvez également régler la luminosité dans le menu IMAGE.

Transmission [k][h][i][Identité télé][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [h][Identité télé][OK/NG][Données][x]

1. Couleur (Commande : k i)

Pour ajuster la couleur de l'écran. Vous pouvez également régler la couleur dans le menu IMAGE.

Transmission [k][i][[Identité télé][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [i] [Identité télé] [OK/NG] [Données] [x]

1. Teinte (Commande : kj)

Pour régler la teinte de l'écran. Vous pouvez également régler la teinte dans le menu IMAGE.

Transmission [k][j][j][Identité télé][j][Données]

Données Rouge:00 à Vert:64

Accusé de réception [j][][Identité télé][OK/NG][Données][x]

1. Netteté (Commande : k k)

Pour régler la netteté de l'écran. Vous pouvez également régler la netteté dans le menu IMAGE.

Transmission [k][k][Identité télé][][Données][Cr]

Données min.: 00 à max.: 32

Accusé de réception [k] [Identité télé] [OK/NG] [Données] [x]

1. Sélection de l'affichage à l'écran (Commande : k l)

Pour activer ou désactiver l'affichage à l'écran à l'aide de la télécommande.

Transmission [k][l][Identité télé][[Données][Cr]

Données 00 : Affichage désactivé 01 : Affichage activé

Accusé de réception [I][[Identité télé]][OK/NG][Données][x]

1. Mode de verrouillage de la télécommande (Commande: km)

Pour verrouiller la télécommande et les commandes du panneau avant du téléviseur.

Transmission [k][m][l][identé télé][l][Données][Cr]

Données 00 : Verrouillage désactivé 01 : Verrouillage activé

Accusé de réception [m] [ ] [Identité télé] [ ] [OK/NG] [[Données] [x]

• Si vous n'utilisez pas la télécommande, utilisez ce mode.

Lorsque l'alimentation principale est déconnectée et reconnectée (débranchement et branchement, au bout de 20 à 30 secondes), le verrouillage de la commande externe est annulé.

• En mode Attente (DC désactivé par mise en arrêt ou commande « ka », « mc »), et si les touches sont verrouillées, le téléviseur ne s'allumera pas en appuyant sur le bouton de mise en marche de la télécommande ou du téléviseur.
• Aigus (Commande: k r)

Pour régler les aigus. Vous pouvez aussi régler les aigus dans le menu AUDIO.

Transmission [k][r][I][Identité télé][I][Données]

Données min. : 00 à max. : 64

Accusé de réception [r][ ][Identité télé][ ][OK/NG][Données][x] * (Selon le modèle)

1. Graves (Commande : ks)

Pour régler les graves. Vous pouvez aussi régler les graves dans le menu AUDIO.

Transmission [k][s][I][Identité télé][I][Données]

Données min.: 00 à max.: 64

Accusé de réception [s][Identité télé][OK/NG][Données][x]

• (Selon le modèle)
• Équilibre (Commande : k t)

Pour régler l'équilibre. Vous pouvez également régler l'équilibre dans le menu AUDIO.

Transmission [k][t][Identité télé][][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [t][Identité télé][OK/NG][Données][x]

1. Température de couleur (Commande : x u)

Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans le menu IMAGE.

Transmission [x][u][[Identité télé][][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [u][I]lentité télé][OK/NG][Données][x

1. Méthode ISM (Commande : j p) (téléviseurs plasma uniquement)

Pour régler la méthode ISM. Vous pouvez aussi régler la méthode ISM dans le menu OPTIONS.

Transmission [j][p][I][Identité télé][I][Données][Cr]

Données min.: 02: Orbeur

08: Normal

20: Tracé couleur

Accusé de réception [p][I]lidenté télé][OK/NG][Données][x]

18. Égalisateur (commande : j v)

Pour ajuster l'égaliseur de l'écran.

Transmission [j][v][Identité télé][[Données][Cr]

7	6	5	Fréquence 4 3 2	1	0 Étape
0	0	0	1	° bande 0	0 0	0 0	0 (déclaral)
0	0	1	2	° bande	0 0	0 0	1 1 (déclaral)
0	1	0	3	° bande ...	... ...	... ...		...
0	1	1	4	° bande	1 0	0 1	1 19 (déclaral)
1	0	0	5	° bande	1 0	1 0	1 20 (déclaral)

Accusé de réception [v][ ][Identité télé][ ][OK/NG][[Données][x]

Dépend du modèle et peut être modifié si le mode du son est réglé sur une valeur d'égalisateur ajustable.

19. Économie d'énergie (commande : j q)

Pour réduire la consommation énergétique de votre téléviseur. Vous pouvez aussi régler l'option Économie d'énergie dans le menu IMAGE.

Transmission [Identité télé][Données][Cr]

Données

00: Arret

01: Minimum

02: Moyen

03: Maximum

04: Auto (pour les téléviseurs ACL ou à DEL)/ Capteurs intelligents (pour les téléviseurs plasma)

Écran désactivement

(Selôn le modèle)

Accusé de réception [q] [Identité tête] [OK/NG] [[Données] [x]

20. Commandes de syntonisation (commande : m a)

• Cette commande peut fonctionner de façon différente en fonction du modèle et du signal.
• Modèles vendus en Europe, au Moyen-Orient, en Colombie et en Asie, à l'exception de la Corée du Sud et du Japon

Pour sélectionner les chaînes en fonction des numéros physiques suivants.

Transmission [m][a][ ][Identité télé][ ][Données 00][ ][Données 01][ ][Données 02][Cr]

Antenne/câble analogue

[Données 00][Données 01] Données de chaîne

Données 00 : Données de chaîne octet haut

Données 01: Données de chaîne octet bas

-00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogique)

• 00 : télévision par antenne (ATV)
• 80 : télévision par câble (CATV)
• Antenne/câble/satellite numérique

[Données 00][Données 01] Données de chaîne

Données 00 : Données de chaîne hautes

Données 01 : Données de chaîne basses

• 00 00 à 27 0F (décimale : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

• 10: télévision par antenne (TVN)
• 20: radio par antenne (Radio)
• 40 : télévision par satellite (SDTV)
• 50 : radio par satellite (S-Radio)
• 90 : télévision par câble (CADTV)
• a0: radio par cable (CA-Radio)

*Exemples de commandes de syntonisation :

1. Syntonisez la chaîne analogue Antenne (PAL) 10.

Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 10 = 00 a

Données 02 = Télévision analogue par antenne = 00

Résultat = MA 00 00 0A 00

1. Syntonise la chaîne numérique Antenne (DVB-T) 01. Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 1 = 00 01

Données 02 = Télévision numérique par antenne = 10

Résultat = ma 00 00 01 10

1. Syntonisez la chaîne satellite (DVB-S) 1000.

Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 1 000 = 03 E8

Données 02 = Télévision numérique par satellite = 40

Résultat = MA 00 03 E8 40

Accusé de réception [a][ ][Identité télé][OK][Données 00][Données 01]

[Données 02][x][a][][Identité télé][][NG][Données 00][x]

• Modèles vendus en Corée du Sud, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie

Pour synchroniser les chaînes en fonction des numéros physiques, majors ou mineurs suivants.

Transmission [m][a][][0][[Données00][][Données01]

[: Données02][: Données03][: Données04][: Données05][Cr]

Les chaînes numériques possèdent un numéro de chaîne physique, majeur et mineur. Le numéro physique est le numéro de chaîne numérique réel, le numéro majeur est le numéro auquel la chaîne doit être assignée et le numéro mineur correspond à la chaîne secondaire. Comme le synchroniseur ATSC assigne automatiquement les chaînes au numéro majeur/mineur, le numéro physique n'est pas requis pour l'envoi d'une commande en mode numérique.

• Antenne/câble analogique

Données 00 : Numéro de chaîne physique

• Antenne (ATV) : 02 à 45 (décimale : 2 à 69)
• Câble (CATV) : 01, 0E à 7D (décimale : 1, 14 à 125)

Données 01 à 04 : Numéro de chaîne majeur/mineur

Données 01 et 02 : xx (non utilisée)

Données 03 et 04 : xx (non utilisée)

Données 05 : Source d'entrée (analogique)

• 00 : télévision par antenne (ATV)

-01: télévision par câble (CATV)

• Antenne/câble numérique

Données 00 : xx (non utilisée)

Données 01: Numéro de chaine majeur

Données 01: Données de chaine octet haut

Données 02: Données de chaîne octet bas

-00 01 à 27 OF (décimale : 1 à 9 999)

Données 03 : Numéro de chaîne mineur

Données 03 : Données de chaîne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique)

• 02Television par antenné (TVN) - Utilisez le numéro de chaine physique
• 06: Télévision par câble (CADTV) - Utilisez le numéro de chaîne physique
• 22: Télévision par antenne (TVN) - N'utilise pas le numéro de chaîne physique
• 26: Télévision par câble (CADTV) - N'utilise pas le numéro de chaîne physique
• 46: Télévision par câble (CADTV) - Utilisez le numéro de chaîne physique/majeur uniquement (chaîne en une partie)
• 66Television par cable (CADTV) - Utilisez le numero de chaîne majeur uniquement (chaîne en une partie)
• 0b : Télévision numérique par câble Plus - Utilisez le numéro de chaîne physique
• 2b: Télévision numérique par câble Plus - N'utilise pas le numéro de chaîne physique
• 4b: Television numérique par cable Plus - Utilisez le numero de chaine physique/majeur uniquement (chaine en une partie)
• 6b: Télévision numérique par câble Plus - Utilisez le numéro de chaîne majeur uniquement (chaîne en une partie)

Deux octets sont disponibles pour chaque numéro de chaîne majeur et mineur, mais l'octet bas est généralement utilisé seul (octet haut = 0).

*Exemples de commandes de syntonisation :

1. Syntonisez la chaîne analogue par câble (NTSC) 35. Identité télé = Tout = 00

Données 00 = Données de chaîne 35 = 23

Données 01 et 02 = Pas de majeur = 00 00

Données 03 et 04 = Pas de mineur = 00 00

Données 05 = Télévision analogue par câble = 01

1. Syntonise la chaîne numérique par antenne (ATSC) 30-3.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Le mineur est 3 = 00 03

Données 05 = Télévision numérique par antenne = 22

Accusé de réception [a][ ][Identité télé][ ][OK][Données 00][Données 01]

[Données 02][Données 03][Données 04][Données 05]

[x][a][][Identité télé][][NG][Données 00][x]

• Modèles vendus au Japon

Pour synchroniser les chaînes en fonction des numéros physiques, majorés ou mineurs suivants.

Transmission [m][a][0][Données00][Données01]

[Données02] [Données03] [Données04] [Données05] [Cr]

• Antenne/satellite numérique

Données 00: xx (non utilisé)

Données 01 : Numéro de chaîne majeur

Données 01 : Données de chaîne octet haut

Données 02 : Données de chaîne octet bas

-00 01 à 27 0F (décimale : 1 à 9 999)

Données 03 : Numéro de chaîne mineur (non utilisé sur satellite)

Données 03 : Données de chaîne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique/satellite pour le Japon)

• 02 : Télévision par antenne (TVN)
• 42: Télévision par antenne (TVN) - Utilisez le numéro de chaine physique/majeur uniquement (chaine en une partie)
• 62: Télévision par antenne (TVN) - Utilisez le numéro de chaine majeur uniquement (chaine en une partie)
• 07: BS (satellite de radiodiffusion) - 08: CS1 (satellite de communication 1) - 09: CS2 (satellite de communication 2)
• Examples de commandes de syntonisation :

1 Syntonisez la chaîne numérique par antenne (ISDB-T) 17-1.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 17 = 00 11

Données 03 et 04 = Le mineur est 1 = 00 01

Données 05 = Télévision numérique par antenne = 02

1. Syntonisez la chaîne 30 du satellite de radiodiffusion (ISDB-BS).

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Non utilisé = 00 00

Données 05 = Télévision par satellite BS = 07

• Cette fonction peut varier d'un modèle à l'autre.

Accusede reception [a][][Idenitetele][OK][Données00][Données01]

[Données 02][Données 03][Données 04][Données 05]

[X][A][][Identité télé][][NG][Données 00][X]

1. Ajout/suppression (saut) de chaîne (émission) (Commande: m b)

Pour sauter la chaîne (émission) actuelle, la prochaine fois.

Transmission [m][b][][Identité télé][][Données][Cr]

Accusé de réception [b][Identité tel] [OK/NG][Données][x]

• Définissez l'état de la chaîne enregistrée comme Suppr. (ATSC, ISDB)/Sautée (DVB) ou Ajoutée.
• Touche (Commande: m c)

Pour envoyer le code clé de télécommande IR.

Transmission [m][c][][Identité télé][][Données][Cr]

Données du code clé - page 2.

Accusé de réception [c][ ][Identité télé][OK/NG][Données][x]

1. Contrôle du rétroéclairage (Commande: mg)

Pour les téléviseurs ACL ou a DEL

Pour contrôler le rétroéclairage.

Transmission [m][g] [Identité télé] [Données] Cr

Données min.: 00 à max.: 64

Accusé de réception [g] [Identité tête] [OK/NG] [Données] [x]

Contrôle de la luminosité du panneau (Commande: mg)

• Téléviseurs plasma uniquement

Pour contrôler la luminosité du panneau.

Transmission [m][g] [Identité télé] [Données] [Cr]

Données min.: 00 à max.: 64

Accusé de réception [g][Identité tel] [OK/NG][Données][x]

1. Sélection d'entrée (Commande : x b) (Entrée d'image principale)

Pour sélectionner la source d'entrée pour l'image principale.

Transmission [x][b][Identité télé][[Données][Cr]

Données

00: TVN 01: CADTV

02: TVN par satellite 10: ATV ISDB-BS (Japon)

03: ISDB-CS1 (Japon)

04: ISDB-CS2 (Japon)

11: CATV

20: AVouAV121: AV2

40: Composante141: Composante2

60RVB

90: HDMI1 91: HDMI2

92: HDMI3 93: HDMI4

Accusé de réception [b][ ][Identité tête][OK/NG][Données][x]

• Cette fonction peut varier en fonction du modèle et du signal.
• 3D (Commande: x t) (modèles 3D uniquement) (selon le modèle)

Pour passer du mode 3D au mode Téléviseur.

Transmission[x][t][Identité télé][[Données 00][[Données 01] [ ][Données 02][ [Données 03][Cr]

Structure des données (selon le modèle)

[Données 00] 00:3D activée

01:3D désactivée

02:3Dà2D

03:2D à 3D

00: Haut et bas

01: Côte à côte

02: Echiquier

03: Séquentiel image par image

04: Entrelacement de colonnes

05: Entrelacement de lignes

00: Droite à gauche

01: Gauche à droite

[Données 03] Effet 3D (profondeur 3D) : min. : 00 - max. : 14

*Transmission par code hexadécimal)

• Les fonctions [Données 02] et [Données 03] peuvent varier en fonction du modèle et du signal.
• Si [Données 00] = 00 (3D activée), [Données 03] est ignorée.
• Si [Données 00] = 01 (3D désactivée) ou 02 (3D à 2D), [Données 01], [Données 02] et [Données 03] sont ignorées.
• Si [Données 00] = 03 (2D à 3D), [Données 01] et [Données 02] sont ignorés.
• Si [Données 00] = 00 (3D activée) ou 03 (2D à 3D), [Données 03] fonctionne lorsque le mode 3D (genre) est réglé sur manuel seulement.
• Toutes les options de 3D ([Données 01]) peuvent ne pas être disponibles selon le signal vidéo ou de diffusion.

[Données 00]	[Données 01]	[Données 02]	[Données 03]
00	00
01	X X X
02	X X X
03	X O O

X: Non utilise

Accusé de réception [t][ ][Identité télé][ ][OK]
[Données00][Données01][Données02]
[Données03][x]
[t][Identité télé][ ][NG][Données00][x]

1. 3D étendue (Commande : x v) (modèles 3D uniquement) (selon le modèle)

Pour modifier l'option 3D du téléviseur.

Transmission[x][v][][Identité télé][][Données 00][][Données 01][Cr]

option 3D

00: Correction de l'image 3D 01: Profondeur 3D (le mode 3D n'est disponible qu'en mode manuel) 02 : Point de visualisation 3D 06: Correction des couleurs 3D 07: Zoom son 3D 08: Vue d'image normale 09: Mode 3D (ggenre)

[Données 01] L'intervalle de cette valeur est défini pour chaque option 3D déterminée par [Données 00].

1) Si [Données 00] = 00

00: Droite à gauche

01: Gauche à droite

2) Si [Données 00] = 01, 02

Données min. : 0 - max. : 14 (*transmission par code hexadécimal)

La plage de valeurs de données (0 - 20) modifie automatiquement la plage de visualisation (-10 - +10) (selon le modèle).

Cette option fonctionne lorsque l'option Mode 3D (genre) est réglée sur manuel seulement.

3) Si [Données 00] = 06, 07

00: Arr

01: Marche

4) Si [Données 00] = 08

00 : Revenez à video 3D à partir d'une video 2D convertie de 3D à 2D 01 : Changez video 3D pour video 2D, sauf dans le cas d'une video 2D à 3D

Si la condition de conversion n'est pas respectée, la commande sera traitée comme NG.

5) Si [Données 00] = 09

00: Standard

01: Sport

02: Cinéma

03: Extreme

04: Manuel

05: Automatique

Accusé de réception [v][ ][Identité télé][ ][OK]
[Données00][Données01][x][v][ ][Identité télé][ ]
[NG][Données00][x]

1. Configuration automatique (Commande: ju) (selon le modèle)

Pour ajuster la position de l'image et minimiser le tremblement de l'image, le tout automatiquement. Cette option ne fonctionne qu'en mode RVB (PC).

Transmission [j][u][Idenité télé][[Données][Cr]

Données 01 : Pour définir la configuration automatique.

Accusé de réception [u][ ][Identité télé][ ] [OK/NG][Données][x]

Life's Good
