MODE D'EMPLOI LC2A SANUS

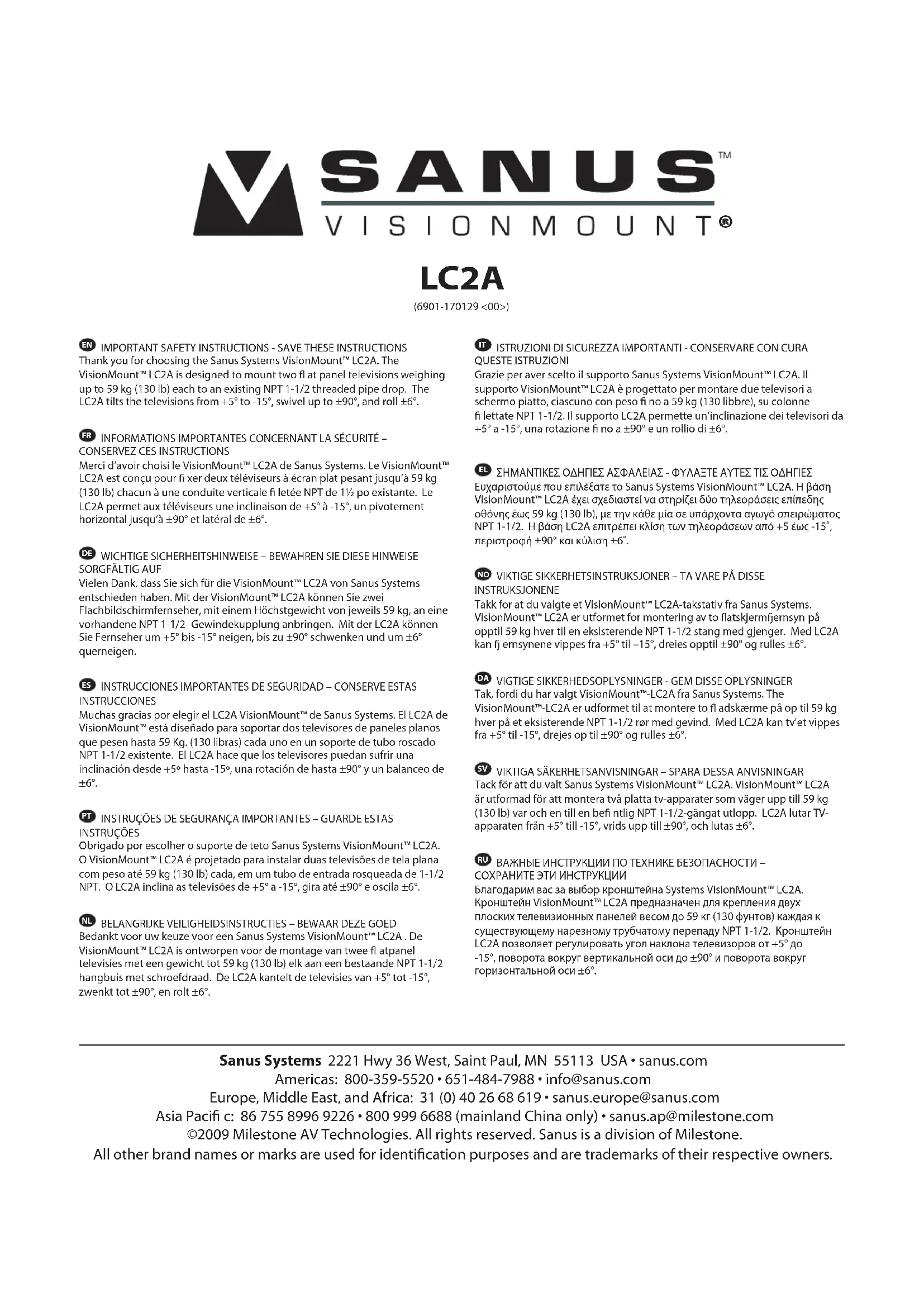

Merci d’avoir choisi le VisionMount™ LC2A de Sanus Systems. Le VisionMount™ LC2A est conçu pour xer deux téléviseurs à écran plat pesant jusqu’à 59 kg (130 lb) chacun à une conduite verticale letée NPT de 1½ po existante. Le LC2A permet aux téléviseurs une inclinaison de +5° à -15°, un pivotement horizontal jusqu’à ±90° et latéral de ±6°.
ATTENTION: N’utilisez pas ce produit à une n non spéci ée expressément par Sanus Systems. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter le service clientèle de Sanus Systems ou un installateur quali é. Sanus Systems n’est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects. AVERTISSEMENT! Ce produit contient des composants de petite taille susceptibles de provoquer un étou ement eu cas d’ingestion. Éloignez ces composants d’enfants en bas âge ! OPT Ferramentas e procedimentos para várias con guração de montagem incluídos. Quando ver este símbolo, escolha a con guração correcta que corresponda com as suas necessidades. Nem todas as ferramentas serão usadas.
Pièces et matériel fournis Avant de commencer l’assemblage, assurez-vous que toutes les pièces sont présentes et qu’elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service Clientèle de Sanus Systems. Ne retournez pas les pièces endommagées à votre revendeur. N’utilisez jamais de pièces endommagées !
Fixer les pattes au moniteur - pour les moniteurs à arrière plat.
Fixer les pattes au moniteur - pour les moniteurs à arrière incurvé ou en cas de gêne.
Poser les ensembles étaux NOTE : Ne pas serrer excessivement l’écrou [06]. L’ensemble étau [03] doit tourner librement autour du boulon à tête carrée [05].
En lez le coupleur [25] et le tube [26] sur le tuyau leté existant. Une fois que le tube [26] est correctement aligné, serrez les vis de calage [08] à l’aide de la clé Allen [28] et les deux vis de calage [B] sur le tube à l’aide de la clé Allen [29]).
Pour régler le niveau, desserrez les deux boulons Allen [C] à l’arrière de l’axe [04]. Ajustez la position de la télévision et resserrez les boulons Allen. Réglez l’inclinaison simplement en inclinant la télévision au degré désiré. Pour régler la tension d’inclinaison, desserrez les boutons de tension [D].
Pour régler la tension de pivotement, penchez la télévision vers l’avant et enlevez la patte de xation [F] pour l’utiliser comme clé et serrer ou desserrer l’écrou de tension [E]. ATTENTION: N'enlevez jamais complètement l’écrou de tension [E]. La patte de xation [F] doit être réinstallée après réglage. Le trou hexagonal dans la patte de xation doit totalement reposer sur l’écrou de tension [E]. Si vous ne respectez pas cet avertissement, vous risquez d’endommager le matériel et/ou de vous blesser.
Laissez du mou dans les câbles pour qu’il n’y ait pas de tension sur les raccords lorsque vous déplacez le matériel. Fixez les câbles en attachant les ls métalliques d’attache [27] aux supports du moniteur [01], à l’axe [04], et au tube NPT [26].
Milestone AV Technologies et ses sociétés a liées et ses liales (collectivement dénom- mées « Milestone »), se sont e orcées de rendre ce manuel précis et complet. Cependant, Milestone ne garantit pas que les informations qu’il contient couvrent tous les détails et toutes les conditions ou varia- tions. Il ne pare pas non plus à toute éventualité relative à l’installation ou à l’utilisation de ce produit. Les informations contenues dans ce document peuvent faire l’objet de modi cations sans avertissement ou obligation préalable quelconque. Milestone ne donne aucune garantie explicite ou implicite quant aux informations contenues dans le manuel. Milestone n’assume aucune responsabilité quant à l’exactitude, l’exhaustivité ou la su sance des informations contenues dans ce document.
