Entry Sensor - Capteur de sécurité Frient - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de sécurité sans fil pour porte/fenêtre
Marque	Frient
Modèle	Entry Sensor
Technologie sans fil	Zigbee
Alimentation	Pile (type CR2032, non fournie)
Autonomie de la pile	Environ 2 ans (selon usage)
Dimensions (capteur)	Environ 50 × 30 × 15 mm
Dimensions (aimant)	Environ 30 × 12 × 10 mm
Poids total	Environ 30 g
Indicateur lumineux LED	Rouge (recherche réseau), Vert (fonctionnement normal), Vert clignotant (activation)
Bouton de réinitialisation	Oui, maintien 14-16 secondes
Distance de détection aimant	Jusqu'à 5 mm entre capteur et aimant
Portée sans fil (intérieur)	Environ 30 mètres (selon obstacles)
Température de fonctionnement	-10 °C à 50 °C
Humidité de fonctionnement	Max 85% HR (sans condensation)
Utilisation	Intérieur uniquement
Montage	Sur cadre de porte/fenêtre avec vis ou adhésif (non fourni)
Fonction principale	Détecte ouverture/fermeture de porte ou fenêtre
Compatibilité	Hub Zigbee (ex: Frient, Philips Hue, SmartThings)
Certifications	CE, RED 2014/53/EU, RoHS 2015/863
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Réparabilité	Pile remplaçable par l'utilisateur
Garantie	2 ans (conformité légale)

FOIRE AUX QUESTIONS - Entry Sensor Frient

Comment installer le capteur Entry Sensor ?

Nettoyez la surface de montage. Fixez le capteur sur le cadre de la porte/fenêtre et l'aimant sur la partie mobile, à 5 mm maximum de la flèche sur le capteur. Utilisez les vis fournies ou un adhésif double face (non inclus).

Comment appairer le capteur avec mon hub Zigbee ?

Ouvrez le capot du capteur et insérez la pile. La LED clignote en rouge : le capteur recherche un réseau. Assurez-vous que votre hub est en mode appairage (généralement via l'application). Quand la LED s'éteint, l'appairage est réussi.

Que signifient les différents clignotements de la LED ?

LED rouge clignotante : le capteur cherche un réseau. LED verte fixe ou clignotante : fonctionnement normal. LED rouge clignotant toutes les secondes : mode recherche de passerelle. Deux clignotements rouges consécutifs : erreur de communication. Deux clignotements rouges toutes les 60 secondes : batterie faible.

Comment réinitialiser le capteur ?

Retirez la pile, puis remettez-la. Maintenez le bouton de réinitialisation enfoncé pendant 14 à 16 secondes. La LED clignote en rouge pour confirmer la réinitialisation.

Quelle est la portée du capteur ?

La portée sans fil est d'environ 30 mètres en intérieur, mais peut être réduite par les murs et obstacles. Pour une meilleure performance, placez le hub à proximité.

Le capteur peut-il être utilisé en extérieur ?

Non, le capteur est conçu pour une utilisation en intérieur uniquement. Il n'est pas étanche et pourrait être endommagé par l'humidité ou les intempéries.

Comment tester le capteur après installation ?

Ouvrez et fermez la porte/fenêtre. La LED verte doit clignoter à chaque ouverture. Vérifiez également les notifications dans votre application domotique.

Quelle pile utiliser et comment la changer ?

Utilisez une pile CR2032 (3V). Ouvrez le capot, retirez la pile usée et insérez la neuve en respectant la polarité. Refermez le capot. Attention aux décharges électrostatiques.

Le capteur est-il compatible avec ma box domotique ?

Le capteur utilise le protocole Zigbee. Il est compatible avec tout hub Zigbee standard, comme ceux de Frient, Philips Hue, SmartThings, Home Assistant (avec dongle Zigbee), etc.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez pas de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le boîtier.

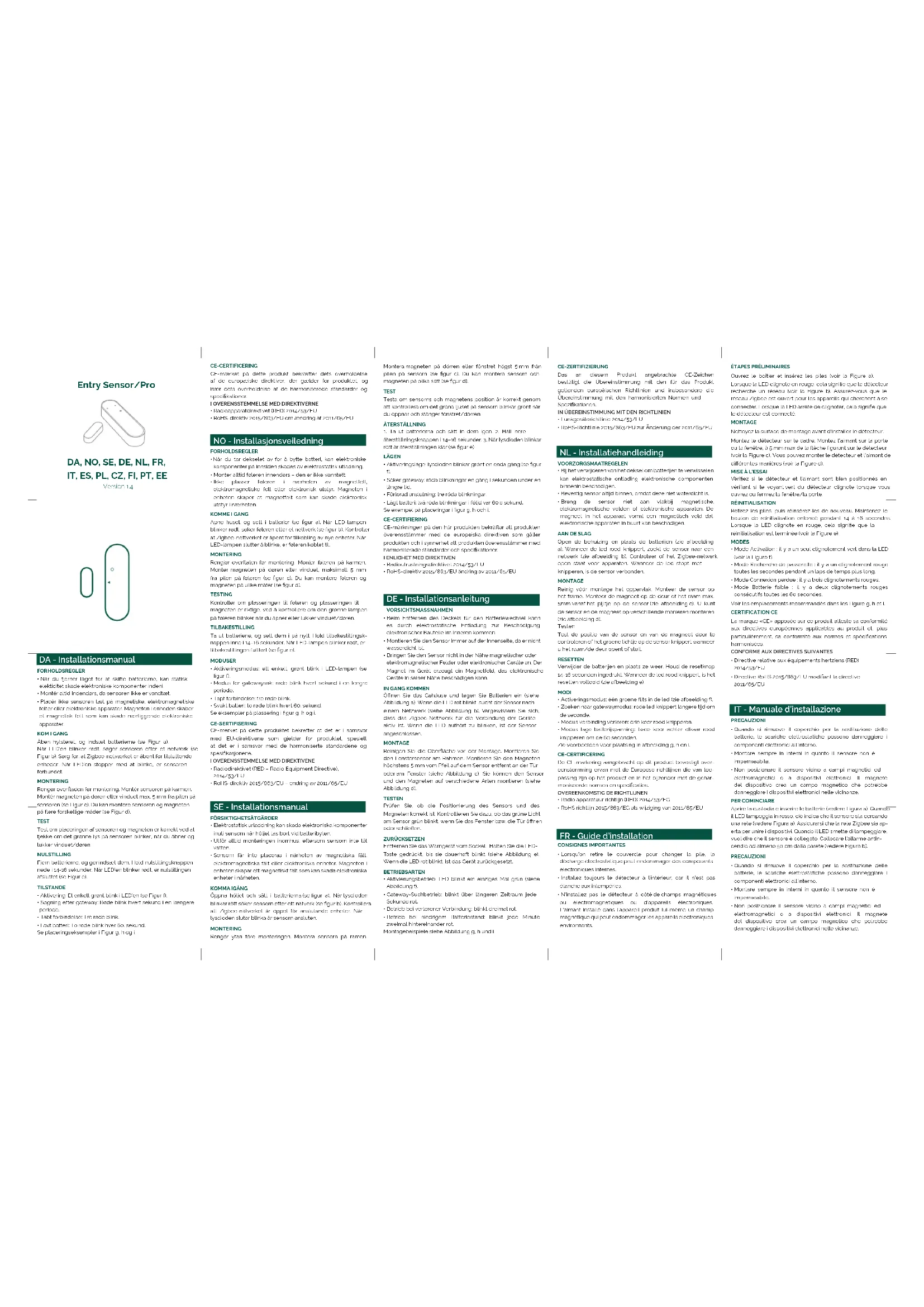

MODE D'EMPLOI Entry Sensor Frient

FR - Guide d'installation

CONSIGNES IMPORTANTES

- Lorsour retre le couvercle pour charger le pile le décharge électrostatique peut endommagar des composants électroniques intumes.

• Installée toujours le détechaur à l'interieur, car il neel pas éloche aux intérêmes.

- N'installez pas le detocieur à cote de champs magnétiques ou électronmagnétiques ou d'apporeils électroniques. L'armant installé dans l'apporeil peut un-même un champ magnetique qui peut andervager les appareils électroniques environnents

ÉTAPES PRÉLIMINAIRES

Ouvrez le botter et incenz les sites voor la Figure 4. Lorsque la LED digrote en rouge, cela signifie que le déteceur recherches un réseau pour la Figure 1a. Assurez-vous que le riscal Zigbee est auvert pour les appareils qui cheront à se connecter. Lorsque la LED arrêt de dignater, cela signifie que le déteceur est connecte

MONTAGE

Nettoyer la surface de montage avant d'installer le déteur. Montez le déteur sur le cadre. Montez l'annant sur la porte ou la ferrière à 5 mm max de la flèche (ignant sur le déteur) (voir la Figure). Vous pouvez monter la déteur et l'aimant de différentes monères (voir la Figure)

MISE A L'ESSAI

Verifiez si le détecteur et, lamont sont bien postomés en verifant si le voyant vert du détecteur cignote lorsque vous ouvres puérinrez la tenée/la porte.

REINITIALISATION

Histoz les ples, puis réinserez les de nouveau. Maintons le bouton de réinitialisation enlonce pendant 14 à 16 secondes lorsque a LED clignate en rouge, cela signe que la réinitialisation est terminée (voir la Figure 4).

MODES

- Mode Activation: It y a un seul clignatement vert cars la LED (Not a Figure 1)

- Mode Recherche de passorille : Il y a un clignatement rouge toutes des secondes pendant un laps de temps plus long

- Mode Carreterparde il y a deux clignotements ranges - Mode Renteria fabla 1 y a deux clignotements ranges consécutifs toutes des 60 seconds.

Vor es emplacement/srecommandes dans es Figure 1.1.1 CERTIFICATION CE

La marque «CL» apposée sur ce produit ettieste se conformité aux directives européennes applicables au produit, et plus particulièrement, sa contrône aux normes et specifications humorisées.

CONFORME AUX DIRECTIVES SUIVANTES

• Direct ve relative aux équipements herbiers (RED)

2014/53/F.I

• Directive Hol 75 2015/063/LU modifié la directive

2011/65/EJ
