Smart Cable - Câble électrique Frient - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble intelligent avec prise
Marque	Frient
Modèle	Smart Cable
Alimentation	230 V AC, 50 Hz
Charge maximale	16 A (estimate)
Consommation en veille	< 0,5 W (estimate)
Protocole sans fil	Zigbee 3.0
Portée radio	Jusqu'à 30 m en intérieur
Indicateurs LED	Rouge, vert
Bouton de réinitialisation	Oui
Dimensions (approx.)	6 x 4 x 4 cm
Poids (approx.)	100 g
Température de fonctionnement	0 à 40°C
Humidité	5-90% sans condensation
Installation	Non encastrable, fixation par vis internes
Entretien	Nettoyer avec un chiffon sec, éviter tout liquide
Sécurité	Ne pas ouvrir sous tension, ne pas utiliser en extérieur
Pièces détachées	Non fournies, pas de réparation possible par l'utilisateur
Certifications	CE, RED 2014/53/EU, RoHS, basse tension
Compatibilité	Plates-formes Zigbee compatibles (ex. SmartThings, Homey)
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - Smart Cable Frient

Comment installer le Smart Cable Frient ?

Dévisser les quatre vis internes au dos, ouvrir le boîtier, couper le cordon en deux, dénuder 25 mm d'isolant puis 5 mm sur les fils. Passer le câble sous les brides, insérer les fils dans les orifices LOAD et IN selon le schéma, serrer les vis, refermer et brancher.

Que signifie le clignotement rouge de la LED ?

La LED rouge clignote toutes les secondes en mode recherche de passerelle Zigbee. L'appareil n'est pas encore connecté au réseau.

Que signifie la LED verte allumée ?

La LED verte indique que l'appareil est en mode marche et connecté au réseau Zigbee.

Comment réinitialiser le Smart Cable ?

Brancher l'appareil, appuyer sur le bouton de réinitialisation sans relâcher jusqu'à ce que la LED rouge clignote en continu, puis relâcher. La LED rouge reste allumée 2 à 5 secondes. Ne pas débrancher pendant ce temps.

Puis-je utiliser le Smart Cable avec Alexa ou Google Home ?

Le Smart Cable utilise Zigbee. Il nécessite une passerelle compatible Zigbee. Alexa et Google Home ne le supportent pas directement, mais via un hub comme SmartThings ou Homey.

Quel type de câble puis-je utiliser ?

Utiliser un câble électrique standard à trois conducteurs (phase, neutre, terre). Le boîtier est conçu pour une section de fil typique (1,5 à 2,5 mm²).

Le Smart Cable mesure-t-il la consommation électrique ?

Le manuel ne mentionne pas de fonction de mesure. Il s'agit principalement d'un interrupteur commandé à distance via Zigbee.

Est-il possible de réparer le Smart Cable ?

Le boîtier est scellé par des vis. L'intérieur ne contient pas de pièces réparables par l'utilisateur. En cas de panne, contacter le service après-vente.

Quelles sont les précautions de sécurité ?

Ne pas renverser de liquide, ne pas retirer l'étiquette, éviter d'activer/désactiver des charges maximales fréquemment. Débrancher avant toute intervention.

Où puis-je télécharger la notice complète ?

La notice d'utilisation est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez aussi demander une traduction par email.

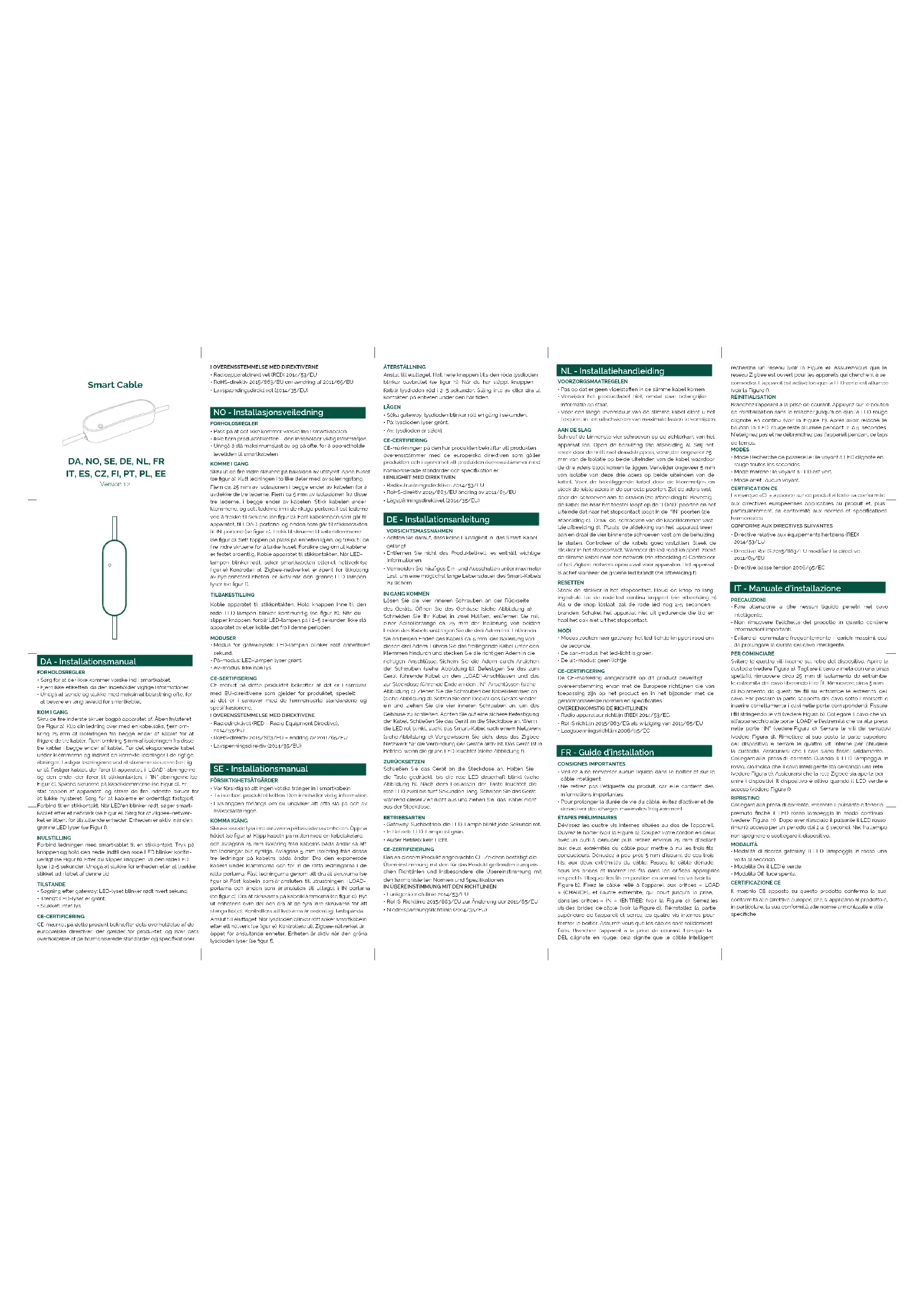

MODE D'EMPLOI Smart Cable Frient

FR - Guide d'installation

CONSIGNES IMPORTANTES

• Veillez à ne renverser aucun liquide dans le boîtier et sur le câble intelligent.
• Ne retirez pas l'étiquette du produit, car elle contient des informations importantes.
• Pour prolonger la durée de vie du câble, évitez d'activer et de désactiver des charges maximales fréquemment.

ÉTAPES PRÉLIMINAIRES

Dévissez les quatre vis internes situées au dos de l'appareil. Ouvrez le boîtier (voir la Figure a). Coupez votre cordon en deux avec un outil à dénuder, puis retirez environ 25 mm d'isolant aux deux extrémités du câble pour mettre à nu les trois fils conducteurs. Dénudez à peu près 5 mm d'isolant de ces trois fils, aux deux extrémités du câble. Passez le câble dénudé sous les brides et insérez les fils dans les orifices appropriés respectifs. Bloquez les fils en position en serrant les vis (voir la Figure b). Fixez le câble relié à l'appareil aux orifices « LOAD » (CHARGE), et l'autre extrémité, qui court jusqu'à la prise, dans les orifices « IN » (ENTREE) (voir la Figure c.). Ressez les vis des brides de câble du avoir la Figure di. Réinstallez la partie supérieure de l'appareil et serrez les quatre vis internes pour fermer le boîtier. Assurez-vous que les câbles sont solidement fixés. Branchez l'appareil à la prise de courant. Lorsque la DÉL clignote en rouge, cela signifie que le câble intelligent

recherche un réseau (voir la Figure e). Assurez-vous que le réseau Zigbee est ouvert pour les appareils qui cherchent à se connecter. L'appareil est activé lorsque la LED verte est allumée (voir la Figure f).

RÉINITIALISATION

Branchez l'appareil à la prise de courant. Appuyez sur le bouton de réinitialisation sans le relâcher jusqu'à ce que la LED rouge clignote en continu (voir la Figure h). Après avoir relâché le bouton, la LED rouge reste allumée pendant 2 à 5 secondes. N'éteignez pas et ne débranchez pas l'appareil pendant ce laps de temps.

MODES

• Mode Recherche de passerelle : le voyant à LED clignote en rouge toutes les secondes.
  • Mode marche : le voyant à LED est vert.
  • Mode arrêt : aucun voyant.

CERTIFICATION CE

CONFORME AUX DIRECTIVES SUIVANTES

La marque «CE» apposée sur ce produit atteste sa conformité aux directives européennes applicables au produit et, plus particulièrement, sa conformité aux normes et spécifications harmonisées.
• Directive relative aux équipements hertziens (RED)
2014/53/EU
• Directive RoHS 2015/863/EU modifiant la directive
2011/65/EU
• Directive basse tension 2006/95/EC
