MODE D'EMPLOI SLE 16 AccuLux

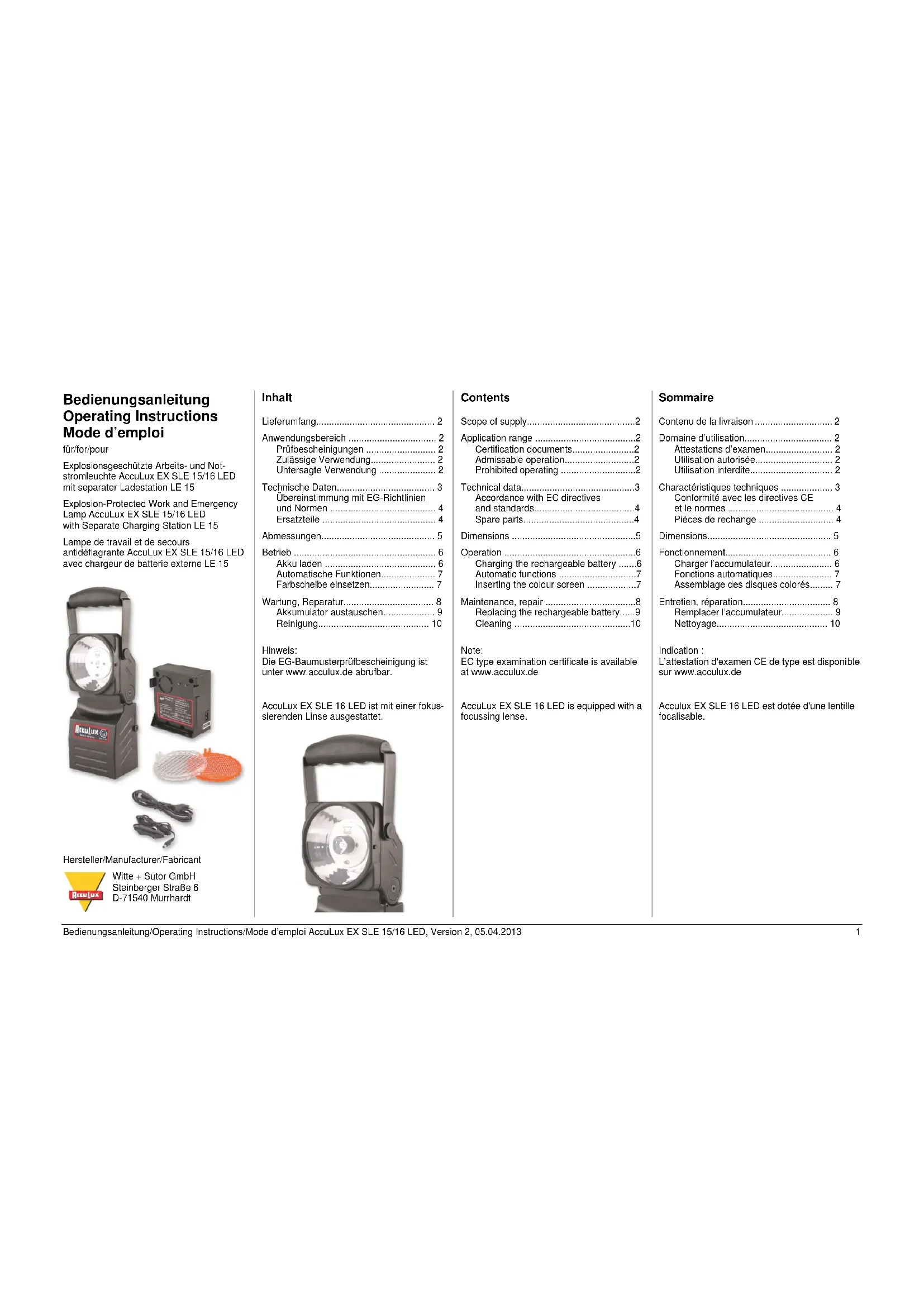

Lampe de travail et de secours antidéflagrante AccuLux EX SLE 15/16 LED avec chargeur de batterie externe LE 15
Contenu de la livraison 2
Domaine d'utilisation....2 Attestations d'examen....2 Utilisation autorisée....2 Utilisation interdite....2
Charactéristiques techniques .... 3 Conformité avec les directives CE et le normes .... 4 Pièces de rechange .... 4
Dimensions....5
Fonctionnement....6 Charger l'accumulateur....6 Fonctions automatiques....7 Assemblage des disques colorés....7
Entretien, réparation....8 Remplacer l'accumulateur....9 Nettoyage....10
Indication : L'attestation d'examen CE de type est disponible sur www.acculux.de
Acculux EX SLE 16 LED est dotée d'une lentille focalisable.
Lieferumfang
Contenu de la livraison
Veuillez vérifier si vous avez reçu tous les composants mentionnés ci-dessous : • Lampe
- Chargeur de batterie
- Cordon électrique 1,5 m pour la connexion à l'alimentation 230 V AC
- Câble de raccordement 1,9 m pour la connexion à un réseau de bord de véhicule 12 V/24 V DC avec fiche de connexion pour prise de réseau de bord
• Disque coloré*, transparent
• Disque coloré*, orange
- Mode d'emploi
* Autres disques colorés disponibles sur demande
Domaine d'utilisation
Attestations d'examen
Attestations d'examen CE de type :
TÜV-A 07ATEX 0001X
Gaz :
12GExibIICT4Gb
Poussière :
Conformité CE : CE 0408
Conformité CEM :
PB 006487 01 F
Homologation véhicule :
Utilisation autorisée
Cette lampe de travail et de secours à sécurité intrinsèque appartient au groupe d'appareils II, catégorie d'appareils 2 d'après la directive européenne 94/9/CE. Elle peut être utilisée dans des zones à atmosphère explosive qui correspondent au zones 1, 2, 21 et 22 d'après la directive européenne 99/92/CE.
Elle peut être utilisée dans une gamme de températures comprise entre -20 °C et +40 °C.
Utilisation interdite
Cette lampe de travail et de secours ne doit dans aucun cas être utilisée dans des zones à atmosphère explosive, correspondant au zones 0 et 20 d'après la directive 99/92/CE. Dans des zones de ce type, l'utilisation de la lampe peut causer une explosion.
La lampe de travail et de secours ne doit pas être utilisée
- si elle a été modifiée
• si elle est endommagée.
Toute modification et tout endommagement de la lampe peut entraîner la perte de la protection antidéflagrante.
Le chargeur de batterie n'est pas antidéflagrant et ne doit donc en aucun cas être installé ou mis en marche dans une zone à atmosphère explosive.
Le chargeur est apte à la connexion :
• à la tension du secteur 230 V AC
- au réseau de bord de véhicule 12 V courant continu
- au réseau de bord de véhicule 24 V courant continu
Caractéristiques techniques
| Alimentation électrique, bloc d'alimentation | 230 V AC | |
| Alimentation électrique, portable | 12 V/24 V courant continu connexion directe à la batterie du véhicule | |
| Durée de charge | 15 heures | |
| Température de service | -20 à +40 °C | |
| Matériau du boîtier | Polyamide PA 12 | |
| LED de puis-sance | Durée d'éclairage : 5 heures | |
| Accumulateur | Plomb-gel, 4 V ; 3,5 Ah, sans entretien | |
| Type de protection | Lampe IP64 | |
| Chargeur de batterie | IP20 | |
| Accessoires disponibles sur demande | ||
Conformité avec les directives CE et les normes
La lampe de travail et de secours a été construite et fabriquée en conformité avec les documents suivants :
| Directive 94/9/CE | Directive relative à la protection antidéflagrante |
| EN 60079-0:2009 | Matériel électrique pour zones à risque d'explosions de gaz - Partie 0 : Exigences générales |
| EN 50020:2002 | Matériel électrique pour zones à risque d'explosions - Sécurité intrinsèque "i" |
| EN 60079-11:2012 | Matériel électrique pour l'utilisation dans des zones à poussière combustible - Partie 11: Protection par sécurité intrinsèque "i" |
Pièces de rechange
Utilisez uniquement les pièces de rechange originales AccuLux pour le remplacement des bagues d'étanchéité et de l'accumulateurs. Seules les pièces originales peuvent garantir le bon fonctionnement et la sécurité de l'appareil !
| Référence Pièce de rechange | |
| 457.845 | Acculux couvercle de boîtier avec joint |
| 457.810 | Accumulateur, plomb-gel, 4 V ; 3,5 Ah |
Autres pièces de rechange et d'accessoires disponibles sur demande

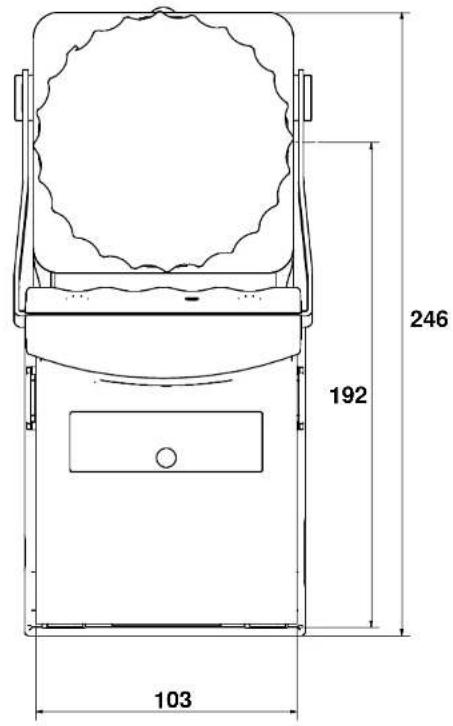

Abmessungen/Dimensions/Dimensions


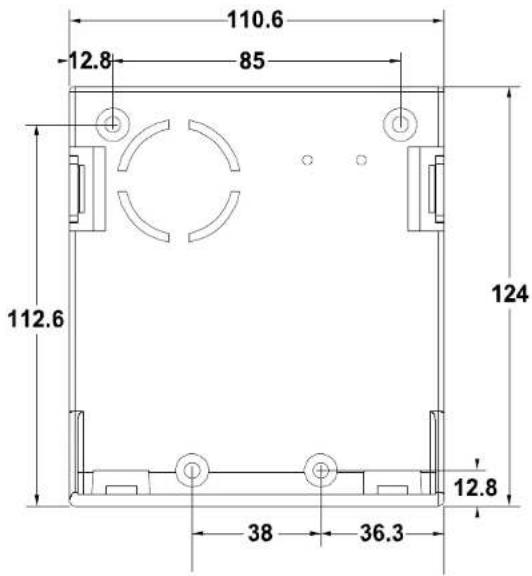

Bohrbild für Befestigung der Ladestation
Drilling template for installation of the charging station
Plan de perçage pour la fixation du chargeur de batterie
1 fois = LED principale allumée
2 fois = LED principale clignote
3 fois = LED témoin allumée
4 fois = appareil éteint
L'indicateur de charge s'affiche à chaque état de commutation (exception : appareil éteint).
Charger l'accumulateur
Le chargeur de batterie n'est pas antidéflagrant et ne doit donc pas être installé ou mis en marche dans une zone à atmosphère explosive.
Le chargeur est apte à la connexion :
• à la tension du secteur 230 V AC
- au réseau de bord 12 V courant continu
- au réseau de bord 24 V courant continu
Le chargeur de batterie doit être installé sur un support stable en dehors des zones à risque d'explosions, car il n'est pas antidéflagrant (type de protection IP20). Pour la fixation, voir plan d'ensemble page 5.
Charger l'accumulateur uniquement lorsque la diode électroluminescente rouge de l'indicateur de charge est allumé. Durant le chargement la LED pilote à une luminosité réduite. Lorsque l'accumulateur est complètement chargé, la LED pilot s'étient. Le processus de recharge dure env. 15 heures.
Le processus de recharge sur une batterie de voiture de 12 V requiert au moins 11,8 V, sur une batterie de voiture de 24 V au moins 23,6 V. Si jamais ces limites ne sont pas atteintes, l'appareil interrompt le processus de recharge afin d'éviter que la source électrique (batterie du véhicule) ne se décharge complètement.
La lampe doit s'enclencher dans le chargeur.
Laissez la lampe dans le chargeur tant que vous ne l'utilisez pas.
La recharge permanente de la lampe est autorisée.
Fonctions automatiques
Lumière de secours
Si l'alimentation électrique du chargeur est coupée, la LED principale de la lampe de secours s'allume. Elle reste allumée jusqu'à ce que la tension soit de nouveau rétablie. Si la lampe est retirée du chargeur, celle-ci restera allumée jusqu'à ce qu'elle soit désactivée manuellement.
Contrôle de fonctionnement de la LED principale :
Lorsque la lampe est retirée du chargeur, elle s'allume un court instant, puis s'éteint. L'appareil effectue ensuite le
Contrôle de fonctionnement de la LED témoin :
La LED témoin s'allume un court instant, puis s'éteint.
Protection de décharge totale de l'accumulateur :
En cas de tension insuffisante, la LED principale s'éteint et la LED témoin s'allume. Rechargez immédiatement la lampe.
Informations pour le montage dans un véhicule
Le chargeur est contrôlé selon l'appendice I, 3.2.9 de la directive 2006/28/CE et homologué pour le montage dans un véhicule.
Si le véhicule offre la possibilité de recharger la batterie de l'extérieur par le biais d'une fiche avec 230 V AC, il est indispensable de brancher à la fois 230 V AC et 12/24 V DC, car la lampe passerait sinon en mode de secours automatique lors de la coupure de l'alimentation 230 V et se déchargerait.
En cas de coupure de l'alimentation 230 V, la batterie du véhicule prend le rôle de batterie de recharge jusqu'à un niveau inférieur aux valeurs limites indiquées, puis interrompt le processus de recharge afin d'éviter la décharge totale de la batterie de vehicule.
Valeurs limites :
Pour une tension nominale de 12 V DC : 11,8 V
Pour une tension nominale de 24 V DC : 23,6 V
Assemblage des disques colorés
Insérez le disque coloré dans les goujons latéraux sur la tête de lampe et appuyez fortement.
Wartung, Reparatur
WARNING
Entretien, réparation
Avertissement
Un entretien ou une réparation incorrecte peut entraîner la perte de la protection antidéflagrante.
La lampe doit être contrôlée, entretenue et réparée uniquement par du personnel qualifié. Ce personnel doit acquérir les connaissances spécifiques concernant les différents types de protection contre les explosions et modes d'installation, les lois et les directives correspondantes ainsi que les principes généraux des classements de zones EN 60079-19.
Effectuez les travaux d'entretien et de réparation uniquement en dehors des zones explosives.
Suivez exactement les consignes données dans ce mode d'emploi.
Remplacer l'accumulateur
La lampe de travail et de secours ne doit jamais être ouverte dans des zones à atmosphère explosive !
La plaque signalétique indiquant le type d'accumulateur autorisé et la référence 457.810 se trouve sur l'accumulateur.
Remplacez l'accumulateur de la manière suivante :
- Déconnec tez la lampe de travail et de secours du chargeur et désactivez-la (éteint).
- Enlevez le panneau arrière de la lampe de secours, en dévissant les quatre vis au dos de la lampe et les deux vis latérales. (1, 2)
- Tirez l'accumulateur en avant pour le sortir des rails de guidage.
Attention : évitez les courts-circuits !
- Déconnectez le connecteur à fiches noir (-) et le connecteur à fiches rouge (+) de l'accumulateur. (3)
Remplacer l'accumulateur (cont.)
- Insérez le nouvel accumulateur avec la référence 457.810 dans les rails de guidage.
- Connectez le connecteur à fiches noir (-) et le connecteur à fiches rouge (+) à l'accumulateur, polarisés correctement (3).
- Vérifiez si la bague d'étanchéité est endommagée sur le panneau arrière (voir la flèche sur l'image 3).
Attention : Si la bague d'étanchélté est endommagée, la protection antidéflagrante est inexistante. Un nouveau panneau arrière devra être inséré.
Prudence : ne pas coincer les câbles. - Refermez la lampe de travail et de secours dans l'ordre inverse.
- Vérifiez que les six vis du panneau arrière soient bien vissées. Vissez les deux vis plus longues sur le côté. (4, 5)
Nettoyage
Nettoyez la lampe, les disques colorés et le chargeur uniquement avec un chiffon humique afin d'éviter un chargement électrostatique.
La charnière de la tête de lampe peut être ajustée avec un tournevis. Ajustez la tête de lampe uniquement en dehors des zones à atmosphère explosive.
