MODE D'EMPLOI GigA Pro Pedal Set the t.bone

1.1 Informations complémentaires 6
1.2 Conventions typographiques.. 7
1.3 Symboles et mots-indicateurs 8

2 Consignes de sécurité 10
3 Performances 13
4 Installation et mise en service 15

4.1 Informations generales 15
4.2 Manipulation des batteries au lithium 17
4.3 Recepteur 19

5 Connexions et éléments de commande 21

5.1 Recesseur 21
5.2 Emetteur 26
5.3 Station de charge des batteries 28

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

Table des matieres

6 Utilisation 30

6.1 Recepteur 30
6.2 Emetteur 36

7 Données techniques 38

7.1 Recepteur 38
7.2 Emetteur 40
7.3 Station de charge des batteries 41

8 Cables et connecteurs 43
9 Dépannage 46
10 Protection de I'environnement 48

syntème sans-fil

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous interèssent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous ave des problèmes avec l'appareil, notre service clients sera heures de vous aider.

syntème sans-fil

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italieque.

Examples: bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italieque.

Examples: «ON»/«OFF»

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

Instructions

Les différentes étapes d'une instruction sont numéroétées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

Example:

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

Le fonctionnement automatique est demarré.

1. Eteignez l'appareil.

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

syntème sans-fil

Termé générique Signification

DANGER! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si cette-ci ne peut être évitée.

AVERTISSEMENT! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement : emplacement dangereux.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

2 Consignes de sécurité

Utilisation conforme

Cet apparéil sert à la transmission sans fil des signaux sonores entre microphones ou instruments d'une part, et entre pupitres de mixage, amplificateurs ou enceintes actives d'autre part. Utilisez l' apparéil uniquement selon l'utilisation prévue, telle que déscrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages resultant d'une utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

syntème sans-fl

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se couver à proximate de bébés ou de jeunes enfants. Danger d'étouffement! Veillez à ce que les enfants ne détachent pas de petites pieces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pieces et s'étouffer. Ne laissez jamais des enfants theirs utilisier des apparciels electriques.

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil a des liquides ou a I'humidite. Evitez toute exposition directe au soleil, un encrasement important ainsque les fortes vibrations.

REMARQUE!

Alimentation electrique externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôle si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utiliser risquérait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranche le bloc d'alimentation externe du réseau d'alimentation afin de réduire le risque de décharge électrique ou d'incendie.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

REMARQUE!

Risque d'incendie en cas d'inversion de la polarité

Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi. Lors de l'insertion des piles et batteries, respectez la polarité.

REMARQUE!

Risque de dommages dus aux piles qui fuent

Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilise pas durant une période prolongée, retirez les piles et batteries de l'appareil.

REMARQUE!

Éventuels dommages des batteries lithium-ion causés par un mauvais entreprisesage

Les batteries lithium-ion peuvent être endommagées par une décharge profonde ou perdent une partie de leur capacité. Avant des temps de pause prolongés, chargez les batteries à environ 50% de leur capacité, puis mettez l'appareil hors tension. Entreposez l'appareil à température ambiente ou inférieur dans un environnement aussi que possible. Chargez les batteries lors d'un entreposage prolongé à 50% tous les trois mois. Chargez les batteries complètement peu avant l'utilisation à température ambiente.

REMARQUE!

Formation possible de taches

Le plastifant contenu dans les pieds en caoutchouc de ce produit peut eventuèlement réagir avec le revêtement du support et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le support et utilisez une sous-couche apropriée si nécessaire, p.ex. des patins en feutre ou similaire.

syntème sans-fl

3 Performances

Votre système sans fil GigA Pro Pedal Set se compose des éléments suivants :

Récepteur GigA Pro Pedal:

• Antenne fixe pour une qualité de réception optimale
• Compatible avec tous les émetteurs de la série GigA
• Balayage automatique des fréquences, jusqu'à huit fréquences en parallele
• Interface infrarouge pour la transmission des réglages du récepteur à l'émetteur (ACT-Sync)
  Sorties:

Line Out : Fiches XLR, 2× prises jack en 6,35 mm Tuner Out : Prise jack en 6,35 mm

• Alimentation électrique: 12 V, un bloc d'alimentation approprié est inclus
• Jusqu'à 32 programmes prédéfinissables pour respectivement un émetteur, entre lesquels il est possible de passer par pédalier et molette rotative
• Utilisation avec les touches, la molette rotative et l'écran de l'appareil
• Affichage pratique du programme sélectionné grâce à de grandes LED de couleur
• Fonction de son de cable pour la simulation de 14 longueurs de cables différentes
• Fonction anti rétroaction

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

-Fonction Acoustic-Response
- Robuste boîtier Pedal-Board en métal

Émetteur d'instruments GigA Pro Plug On :

• Fonctionnement avec batterie lithium-ion replacable
• Contacts de charge pour la station de charge d'accu Giga Pro MP24
• Affichage à trois chiffres pour la capacité de la batterie
• Antenne tronquée flexible
  -Adaptateur visse de fiche jack de 3,5 mm à 6,35 mm

Station de charge d'accu Giga Pro MP24
Rallonge cable d'instrument, clip métal pour sangle de guitare

Le système fonctionne dans la gamme de fréquences 2,400 GHz ... 2,4835 GHz et peut être utilisé sans aucune autorisation ou acquittement éventuel de taxes obligatoires dans le monde entier.

syntème sans-fil

4 Installation et mise en service

4.1 Informations generales

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualité qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

Remarques relatives à la transmission radio

Cet apparéil utilise des fréquences qui ne sont pas harmonisées au sein de l'Union française (UE) et son utilisation n'est donc autorisée que dans certains pays membres de l'Union française. Dans tous les pay européens, les fréquences pour la transmission des signaux sont strictement réglementées. Vérifiez avant sa mise en service si de telles fréquences sont autorisées dans le pays respectif et si l'exploitation doit être notification à l'autorité compétente.

Voutrouverez de plus amples informations sous http://www.thomann.de.

Veillez en fonctionnement à ce que l'émetteur et le récepteur ne soient pas régés sur le même canal.
Ne réglez jamais plusieurs émetteurs sur le même canal.
Veilz a ce qu'il n'y ait pas d'objets metalliques entre I'emetreur et le recepteur.
Évitez les interférences produit par d'autres systèmes radio et InEar.

système sans-fil

4.2 Manipulation des batteries au lithium

AVERTISSEMENT!

Risque de blessure par manipulation non-conforme des batteries au lithium.

Les batteries au lithium peuvent entrainer de graves blessures en cas de court-circuit, surchauffe ou dommage mécanique.

Respectez les recommendations de la section presente pour la manipulation cor-recte des batteries au lithium.

Il n'y aaucun danger lors d'une manipulation professionnelle et correcte des batteries au lithium.

Stockez les batteries au lithium dans un endroit froid et sec, de préférence dans l'emballage original.

Maintenir les batteries au lithium éloigné des sources de chaleur (par exemple, les corps chauds ou les rayons directs du soleil). Les batteries au lithium sont hermétiquement étanches. Ne tentez jamais d'ouvrir les batteries au lithium.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

En cas d'endommagement du boitier de la batterie, des quantités réduites d'électrolyte peuvent s'échapper. Dans ce cas, emballer les batteries au lithium hermetiquement et essayer les traces d'électrolyte avec du papier buvard, après avoir enfilé des gants en caoutchouc. Nettoyer la surface et les mains à l'eau froide.

Ne tentez jamais de recharger des batteries au lithium qui ne sont pas conçues pourça. Pour le rechargement, seuils des chargeurs adaptés peuvent être employés.

Retirez les batteries au lithium de l'appareil avec l'élimination. Protegez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles.

Les batteries au lithium en feu peuvent uniquement etre eteintes avec des extincteurs a poured ou avec des autres agents extincteurs appropriés.

syntème sans-fl

4.3 Récepteur

Raccordement de l'alimentation électrique

REMARQUE!

Alimentation electrique externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôle si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisependant une période prolongee, debranchez le bloc d'alimentation exter du reseau d'alimentation afin de reduire le risque de decharge electrique ou d-incendie.

Connectez d'abord le bloc d'alimentation au récepteur, puis branchez le bloc d'alimentation dans la prise. Mettez ensuite l'appareil sous tension avec l'interrupteur principal à l'arrière.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

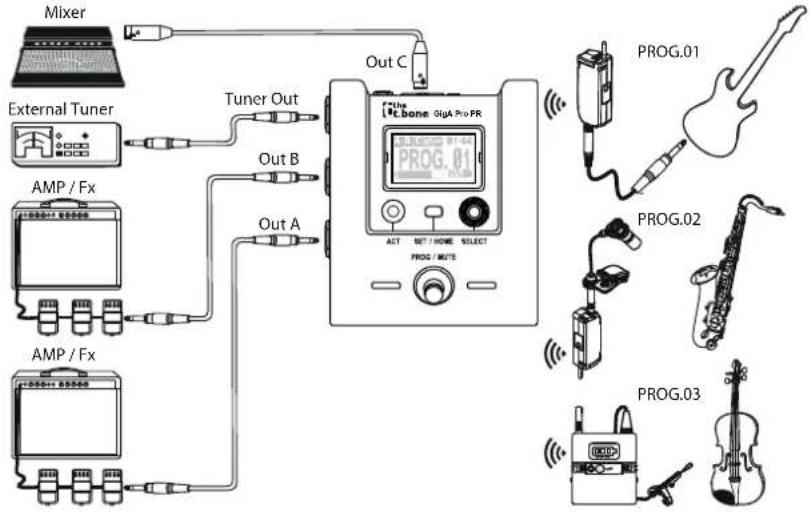

Raccordement et mise en service de la liaison audio

Connectez l'une des sorties audio du recepteur au pupitre de mixage ou a toue amplificateur. La figure suivante montre comment I'appareil peut etre integre a toue structure de scene.

syntème sans-fil

5 Connexions et éléments de commande

5.1 Récepteur

Face avant

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

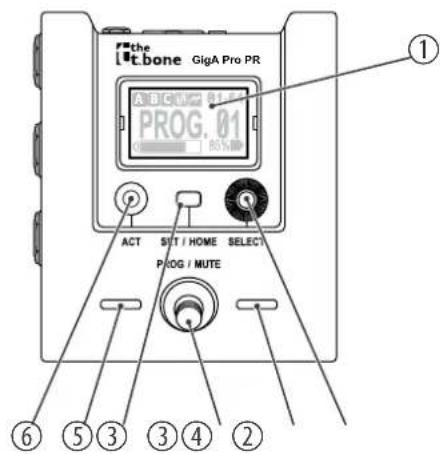

1 Ecran
2 [SELECT]

Appuyez sur la molette rotative pour ouvrir le menu et tournez-la pour selectionner un élément de menu. Appuyez a nouveau sur la molette rotative pour ouvrir le menu.

3 LED d'affchage du programme selectionne. Les LED clignotent lorsque l'appareil est rendu silencieux.
4 [PROG/MUTE]

Pédalier pour la sélection d'un programme. Maintenez le pédalier appuyé pendant plusieurs secondes pour rendre toutes les sorties silencieuses.

5 [SET/HOME]

Ouvre ou ferme le menu principal. Appuyez fortement sur la touche jusqu'au point de pression. Si nécessaire vous pouvez vous aider d'un stylo bille par exemple.

6 [ACT]

Démarre la synchronisation des réglages avec l'émetteur

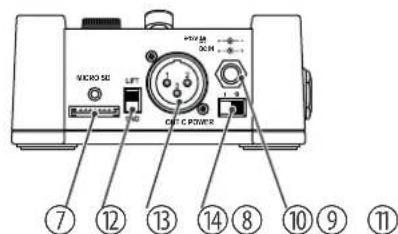

7 [MICRO SD]

Interface pour une carte mémoire externe, qui peut être utilisé à des fins de maintenance ou pour les mises à jour de firmware.

8 [GND] / [LIFT]

Commutateur Ground/Lift Si des bruits de ronflement apparaissent du fait d'une boucle de masse, vous pouvez couper à l'aide de ce commutateur la liaison entre la masse du boitier du récepteur et le signal de masse.

9 [OUT C]

Fiche XLR comme sortie de signal audio symétrique C pour une liaison directe avec un poupitre de mixage, un amplificateur ou un apparéil enregistrur.

10 [POWER]

Interrupteur principal. Il met l'appareil sous et hors tension

Tous les réglages entreprises auprès sont enregistrés, même si l'appareil est coupé et débranché du réseau électrique.

11[DCIN]

Prise du bloc d'alimentation fourni pour l'alimentation

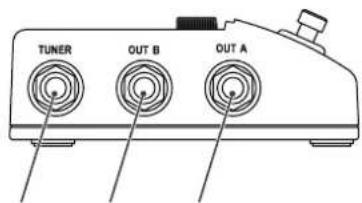

12 [TUNER]

Sortie pour un accordeur externe, prise jack en 6,35 mm (mono, asymétrique)

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

13 [OUT B]

Prise jack en 6,35 mm comme sortie de signal audio asymétrique B pour une liaison directe avec un pupitre de mixage, un amplificateur ou un apparéil enregistrur.

14 [OUTA]

Prise jack en 6,35 mm comme sortie de signal audio asymétrique A pour une liaison directe avec un pupitre de mixage, un amplificateur ou un apparéil enregistrur.

syntème sans-fil

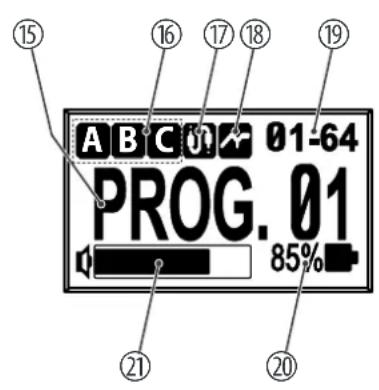

Écran

15 Programme selectionne avec le nom attribué
16 Indique les sorties auxquelles le signal audio est envoyé. Quand l'appareil est rendu silencieux, l'affichage « ALLOFF » apparait.
17 Indique que la simulation de cable est activée
18 Indique qu'un filtré est activé pour supprimer les rétroactions acoustiques ou qu'un réglage Loudness est activé contre les résonances indésirables
19 Indique le canal radio et l'ID utilisés
20 Indique l'etat de charge des piles de l'émetteur à partir duquel l'appareil recoit actuellement un signal.
21 Affichage de niveau du signal audio. Si l'émetteur est désactifé ou rendu silencieux, l'affichage « TxMute! » apparait.

5.2 Émetteur

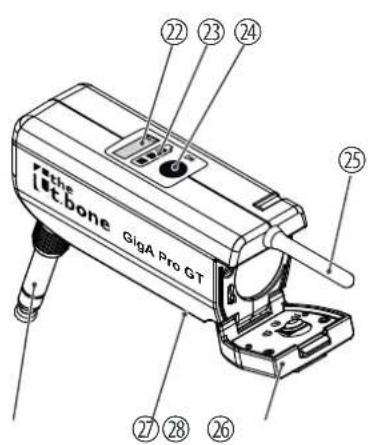

22 [ACT]
Senseur infrarouge
23 Témoin de décharge des batteries
Si le dernier segment restant s'allume en rouge, il reste seulement un maximum de 25% de la capacité des batteries.
24 [ON]
Interrupteur principal. Appuyez sur l'interrupteur pendant quelques secondes pour allumer ou eteindre I'appareil.
25 Antenne
26 Loquets pour le compartment et batteries.

th-mann

28 Fiche jack (mono) pour raccordement à votre instrument. Un adaptateur pour prise jack en 6,35 mm ou le cable de raccordement livre peut être visse à la fiche jack en 3,5 mm.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

5.3 Station de charge des batteries

syntème sans-fil

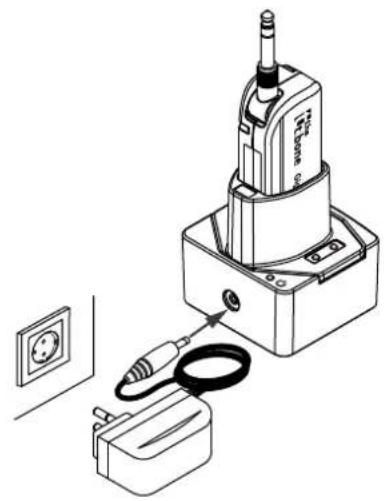

29 Prise du bloc d'alimentation fourni pour l'alimentation

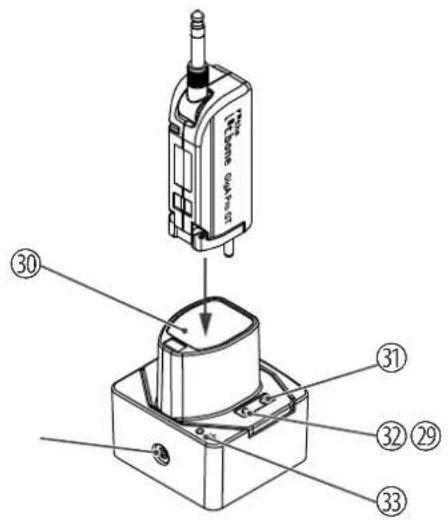

30 Baie de charge

31,32 Indicateur de charge. La LED rouge s'allume pendant la charge, la verte, si l'appareil est chargé.

33 Indicateur de fonctionnement. S'allume lorsque l'appareil est connecté à l'alimentation électrique.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

6 Utilisation

6.1 Récepteur

Fonctionnement normal

Tournez la molette rotative ou appuyez sur le pédalier jusqu'à ce que l'émetteur souhaite 1, 2 ou 3 soit sélectionné. L'écran affiche les réglages correspondant à cet émetteur (programme). Les LED s'allument dans la couleur qui correspond à l'émetteur.

syntème sans-fl

Synchronisation de l'émetteur avec le récepteur

1. Allumez l'émetteur et maintenez le capteur infrarouge de l'émetteur directement sur le récepteur.
2. Appuyez sur [ACT].

L'écran affiche le message «ACT...» ce que signifie que la synchronisation est en cours.

1. Une fois la synchronisation reussie, l'affichage revient à l'etat initial. L'etat de la batterie de l'émetteur synchronisé est alors affché.

Si la synchronisation échoue, le message « FAIL » s'affiche. Tenez dans ce cas, l'émetteur pres du récepteur et recommencez la synchronisation.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

Mode Programming

1. À l'aide de la molette rotative ou de l'émetteur, sélectionnez l'émetteur, dont vous souhaitez éditer les réglages.
2. Appuyez sur [SET/HOME] pour passer au mode programmation.
3. Tournez la molette rotative jusqu'à ce que le point de menu souhaïte soit mis en evidence à l'écran.

Appuyez sur la molette rotative pour selectionner cette option de menu.

La dernière valeur regleée pour ce point de menu s'affiche.

1. Utilisez la molette rotative pour selectionner une nouvelle valeur.

Appuyez sur la molette rotative pour confirmer la selection.
Le menu est fermé, l'écran affiche la valeur de consigne.

1. Repetez les étapes pour tous les points de menu à modifier.
2. Appuyez sur [SET/HOME] pour quitter le mode programmation.

Le tableau ci-après présente les possibilités de réglage dans le menu.

syntème sans-fil

Point de menu Plage de valeurs Signification
« AntiFBACK » 32 Hz... 330 Hz Filtré Feedback. Sélection de l'une de 31 fréquences qui est sup-primée pour supprimer les bruits de sifflements causés par des rétroactions acoustiques.
« CableTone »	10' (3 m)...100' (30 m)	Sélection d'une longueur de cable virtuelle pour la simulation des influences d'un cable ordinaire sur la transmission entre instrument et amplificateur.
« AcousticRSP » OFF, 1...31 Sélection d'un réglage Loudness pour la réduction de résonnances indésirables.
« Gain » -10 dB...+20 dB Réglage du volume.
« Phase »	« NORM. », « INV. »	Commutation de la position de phase du signal.
« Rename » Changement de nom du programme. Le nom peut comprendre jusqu'à huit caractères alphanumériques. Lorsque tous les points du nom sont corrects, sélectionnez l'action « Done » et appuyez sur la molette rotative.
« Channel&ID »	01...12, 01...64	Réglage manuel du canal et ID. L'ID régable supplémentaire en plus du canal augmente la fiabilité de transmission.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

Point de menu Plage de valeurs Signification
« Output »	« A», « B», « C», « A+B», « A+C», « B+C», « A+B+C»,	Sélection des sorties auxquelles le signal doit être transmis. Chaque sortie peut être activée ou désactivée séparément des autres.
« SetColor »	« Green», « Red», « Blue», « Orange», « Purple», « Aqua», « White», « Yellow»	Sélection d'une couleur pour les LED.
« Channel Scan »		Démarre une vérification des canaux radio disponibles. Le résultat s'affiche graphiquement à l'écran. La vérification dure jusqu'à ce que vous appuyiez sur la molette rotative. Le résultat de l'évaluation s'affiche. Les barres verticales affi-chent ici l'intensité de l'interférence sur chaque canal. Le symbole « T+ » indique le canal actuellément utilisé. Le symbole « T! » est affché pour des canaux qui sont occupés par d'autres apparils. Les symboles clignotent pour le canal testé. Pour sélectionner un autre canal, tournez la molette rotative. Le numéro du canal régle est souligné. Appuyez sur la molette rotative pour confirmer le réglage.

syntème sans-fil

Point de menu Plage de valeurs Signification
« Remove?» Suppression d'un programme ou de tous les programmes a à la fois. À l'exception du programme 1, tous les programmes peu-vent étant supprimés.
« New?» Ajouter un programme. Jusqu'à 32 programmes en tout peut-vent être enregistrés.
« Version?» Affiche la version du logiciel de l'appareil.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

6.2 Émetteur

Mise en service de l'émetteur

1. Raccordez l'émetteur à votre instrument avant d'activer l'émetteur. Si l'émetteur ne doit pas être branché directement dans l'instrument, vous pouvez utiliser le cable de rallonge à visser. La pince métallique pratique permet de fixer l'émetteur à la sangle de guitare.
2. Appuyez sur [ON].

L'indicateur de charge des batteries et le bouton [AF] s'allument.

1. Si le dernier segment de l'indicateur de charge des batteries restant s'allume en rouge, il reste au maximum 25% de la capacité des batteries.

Dans ce cas, rechargez l'émetteur dans l'appareil de charge ou remplacez l'accu vide par un accu charge.

Mise hors service de I'émetteur

Appuyez sur [ON] pendant quelques secondes jusqu'à ce que l'indicateur d'état de la batterie s'éteint.

syntème sans-fl

Remplacement de la batterie

1. Éteignez l'émetteur.
2. Poussez le loquet vers l'avant pour ouvrir le couvercle du compartment à piles.
3. Retirez la batterie vide et le remplacez-la par une batterie chargée. tout en observant les polarités. Le pôle positif pointe vers l'intérieur de l'appareil en direction de la fiche jack.
4. Refermez le compartment à batteries et remettez l'émetteur en marche.
5. Si l'émetteur ne fonctionne pas bien non plus avec un accu fraichement charge, éteignez l'émetteur et rallumez-le.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

7 Données techniques

7.1 Récepteur

Nombre max. des systèmes utilisés en parallèle	8 systèmes
Connexions d'entrée Alimentation électrique Prise pour connecter le bloc d'alimentation
Connexions de sortie Sortie Line Fiche XLR, symétrique
		2 × prise jack en 6,35 mm, asymétrique
		Prise tuner Prise jack en 6,35 mm, asymétrique
Ajustement du niveau de sortie -10 dB ... +20 dB
Plage de fréquences 2,400 GHz ... 2,4835 GHz
Sensibilité -95 dBm
Distorsion harmonique (THD) 0,1 %
Rapport signal/bruit > 118 dB (A)

syntème sans-fil

Taux d'échantillonnage audio 24 bit / 44,1 kHz
Réponse en fréquence NF 20 Hz ... 20 kHz (-2 dB)
Puisance consommée 1,6 W
Alimentation électrique	Bloc d'alimentation (9 - 12 V ≠ 1000 mA, polarité positive ou négative à l'intérieur)
Installation 19 pouces, 1 UH
Dimensions (L × H × P, sans antennes) 110 mm × 50 mm × 130 mm
Poids 0,85 kg
Conditions d'environnement Plage de température 0 °C...40 °C
Humidité relative 50 %, sans condensation

GigA Pro Pedal Set

7.2 Émetteur

Plage de fréquences 2,400 GHz ... 2,4835 GHz
Puisance d'émission maximale 10 mW
Niveau d'entrée maximum 6,5 dBV
Impédance d'entrée 1,0 MΩ
Portée avec un champ de vision libre jusqu'à 100 m
Pile/batterie Type de batterie 1 × batterie	lithium-lon ICR-18500
	Tension 3,7 V
	Capacité 1400 mAh
	Durée de fonctionnement > 1 h (après 25 minutes de charge), > 10 h (après quatre heures de charge)
Dimensions (L × H × P, sans antennae) 84 mm × 35 mm × 29 mm
Poids 61 g

syntème sans-fil

Conditions d'environnement Plage de température 0 °C...40 °C

Humidité relative 50%, sans condensation

7.3 Station de charge des batteries

Adapté pour Type Batterie lithium-Ion ICR-	18500
	Tension 3,7 V
	Capacité 1400 mAh
Courant de charge env. 500 mA
Alimentation électrique	Bloc d'alimentation (5 V ≠1 A, polarité positive à l'intérieur)
Courant consommé env. 550 mA
Dimensions (L × H × P) 72 mm × 76,5 mm × 68 mm
Poids 162 g

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

Conditions d'environnement Plage de température 0 °C...40 °C
Humidité relative 50 %, sans condensation

Informations complémentaires

Bande de fréquences 2,4GHz
Diversity Oui
Fréquences commutables Oui
Antennes amovibles Non
Signal pilote Non
Nombre max. des liaisons radio 8
Alimentation émetteur Accumateur

système sans-fil

8 Cables et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccorder votre precieux equipement de sorte qu'une experience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférible d'être prudent, particulièrement dans le domaine des sons et lumières. Meme si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisé sur tout dans le domaine semi-professionnel et hi-fi. Les cables d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blinding, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences electromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

C'est pourquoit on préfére la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résultat le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

1 Signal
2 Terre

syntème sans-fl

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

1 Signal (en phase, +)
2 Signal (en opposition de phase, -)
3 Terre

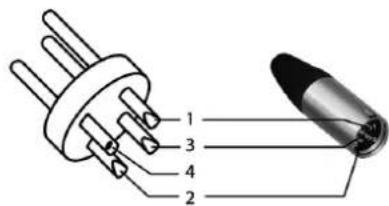

Fiche XLR (symétrique)

1 Masse, blindage
2 Signal (en phase, +)
3 Signal (en opposition de phase, -)
4 Blindage au boitier de la fiche (option)

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

9 Dépannage

Nous mentionnons ci-après quelques problèmes susceptibles de se produit en fonctionnement. Vous trouvrez sous ce pointquelques propositions de dépannage simple :

Symptôme Remède

Pas de son 1. Vérifiez l'alimentation en tension de l'émetteur et du récepteur.

2. Assurez-vous que l'émetteur et le récepteur fonctionnent sur la même gamme de fréquence. La gamme de fréquences est indiquée sur les apparciels.

3. Émetteur et récepteur, sont-ils tous deux régés sur le même canal et la même ID ?

4. Testez la liaison entre le récepteur et l'appareil audio raccordé (amplificateur, pupitre de mixage). L'appareil audio raccordé est-il mis en marche et le niveau de signal à la sortie du récepteur est-il ajusté à l'entrée de l'appareil audio ?

5. Faites un essai pour voir si la transmission du son fonctionne lorsque vous vous rapprochez du récepteur avec l'émetteur.

syntème sans-fil

Symptôme Remède
	6. Vérifiéz si des pieces métalliques à proximité de l'émetteur ou du récepteur empêchent la transmission.
La transmission est perturbée 1. Modifiez l'orientation des antennes.
	2. Si vous utilisez plus d'un système sans fil à la fois, contrôle les fréquences et les canaux utilisés.
	3. Les interférences peuvent aussi être produit par d'autres systèmes radio et intra-auriculaires.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

10 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage des batteries

Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.

Éliminez les batteries au lithium uniquement en état de décharge. Retireez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte correspondant.

syntème sans-fl

Recyclage de votre ancien appar-. reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

GigA Pro Pedal Set

th·mann MUSIC IS OUR PASSION

Remarques

système sans-fil
