Caractéristiques techniques	Caisson de basses actif, puissance de 300W RMS, réponse en fréquence de 30 Hz à 200 Hz, haut-parleur de 15 pouces.
Connectivité	Entrées RCA, XLR, et jack 6,35 mm.
Utilisation	Idéal pour les systèmes de sonorisation, concerts, événements en plein air, et installations fixes.
Maintenance	Vérifier régulièrement les connexions, nettoyer le caisson avec un chiffon doux, éviter l'exposition à l'humidité.
Sécurité	Ne pas exposer à l'eau, utiliser des câbles appropriés pour éviter les courts-circuits, débrancher l'appareil lors de l'entretien.
Informations générales	Dimensions : 450 x 450 x 600 mm, poids : 25 kg, garantie de 2 ans.

FOIRE AUX QUESTIONS - PD615SA Power Dynamics

Le caisson de basses PD615SA ne produit pas de son, que faire ?

Vérifiez que le caisson est correctement connecté à l'amplificateur ou à la source audio. Assurez-vous que le volume est réglé sur un niveau audible et que le mode veille n'est pas activé.

Comment régler les basses sur le PD615SA ?

Utilisez le réglage de fréquence de coupure et le niveau de sortie sur le panneau arrière du caisson pour ajuster les basses selon vos préférences.

Le caisson de basses émet des bruits étranges, que dois-je faire ?

Vérifiez les câbles de connexion pour détecter des dommages ou des connexions lâches. Assurez-vous également que le caisson est placé sur une surface stable.

Le PD615SA fonctionne-t-il avec des systèmes audio Bluetooth ?

Non, le PD615SA est un caisson de basses filaire et ne prend pas en charge les connexions Bluetooth.

Quelle est la puissance de sortie du PD615SA ?

Le caisson de basses PD615SA a une puissance de sortie de 300 Watts.

Comment installer le caisson de basses PD615SA ?

Placez le caisson dans un coin de la pièce pour une meilleure résonance. Connectez-le à l'amplificateur via les ports RCA ou speakon selon votre configuration.

Le caisson peut-il être utilisé avec des enceintes passives ?

Le PD615SA est conçu pour être utilisé avec des systèmes audio actifs. Il n'est pas recommandé de l'utiliser avec des enceintes passives.

Où puis-je trouver le manuel d'utilisation du PD615SA ?

Le manuel d'utilisation est disponible sur le site web du fabricant ou dans l'emballage du produit.

Comment nettoyer mon caisson de basses PD615SA ?

Utilisez un chiffon doux et sec pour nettoyer la surface du caisson. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement.

Puis-je utiliser le PD615SA en extérieur ?

Non, le PD615SA est conçu pour une utilisation en intérieur uniquement. L'exposition à l'humidité ou aux intempéries peut endommager l'appareil.

MODE D'EMPLOI PD615SA Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.

• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

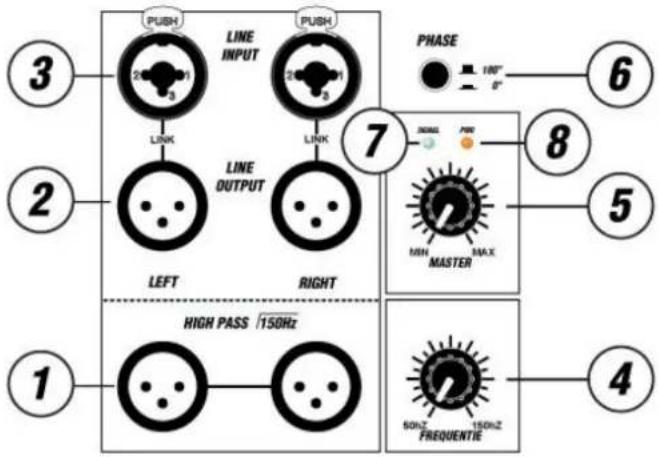

Ces sorties sont utilisées pour envoyer le signal entrant vers une enceinte active Full Range ou un amplificateur

Pour accepter un signal d'entrée ligne d'une table de mixage ou de tout autre appareil Ligne avec jack symétrique. Utilisez uniquement des cordons symétriques pour éviter toute perte de signal. UTILISEZ UNIQUEMENT DES APPAREILS A ENTREE NIVEAU LIGNE

3. Entrées THRU FULL RANGE

Utilisées pour envoyer le signal des entrées FULL RANGE vers un autre appareil.

4. Réglage Crossover

Pour régler la fréquence crossover entre 50-150 Hz.

5. Réglage niveau Subwoofer

Pour régler le niveau de sortie du subwoofer. A utiliser pour régler la balance entre le subwoofer et les haut-parleurs principaux.

6. Interrupteur Phase

Interrupteur pour inverser la polarité du subwoofer. Testez avec toutes les enceintes pour trouver le meilleur son (positionnement du subwoofer par rapport aux enceintes).

7. LED Signal

Brille lorsque le signal est présent à l'entrée audio.

8. LED Power

Brille lorsque l'appareil est allumé.

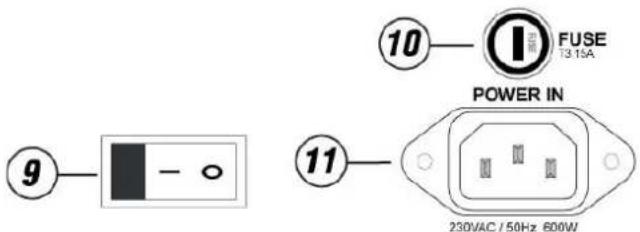

9. Interrupteur Power

Appuyez pour allumer / éteindre l'amplificateur. Avant d'allumer l'amplificateur, vérifiez tous les branchements et tournez le réglage de volume (5) vers la gauche sur le minimum.

10. Fusible

220-240V\~ T3.15 AL 250V

11. Prise secteur

Avant de brancher le cordon secteur, vérifiez que la tension d'alimentation corresponde bien à celle indiquée sur la plaque d'identification sur l'appareil. Branchez le cordon secteur uniquement à une prise secteur avec une protection de mise à la terre.

9 - 10 FUSE T3 15A POWER IN 11 230VAC / 50Hz 600W
