Caractéristiques techniques	Caisson de basses actif, puissance de 200W, fréquence de réponse de 40Hz à 200Hz
Dimensions	Dimensions compactes pour une intégration facile dans divers environnements
Connectivité	Entrées RCA, XLR et jack 6,35 mm pour une compatibilité avec divers équipements audio
Utilisation	Idéal pour les systèmes de sonorisation, home cinéma et installations DJ
Maintenance	Vérifier régulièrement les connexions et nettoyer le caisson pour un fonctionnement optimal
Sécurité	Utiliser sur une surface stable et éviter l'exposition à l'humidité
Informations générales	Garantie de 2 ans, support technique disponible pour assistance

FOIRE AUX QUESTIONS - PD618SA Power Dynamics

Le caisson de basses ne s'allume pas, que faire ?

Vérifiez que le caisson est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Il n'y a pas de son provenant du caisson de basses, comment résoudre ce problème ?

Vérifiez que le caisson est correctement connecté à votre amplificateur ou source audio. Assurez-vous que le volume est réglé à un niveau audible et que les réglages de fréquences sont appropriés.

Le son est distordu ou grésille, que faire ?

Réduisez le volume de votre source audio et vérifiez les connexions. Des câbles défectueux ou mal branchés peuvent également causer des distorsions. Essayez de changer de câble si nécessaire.

Comment régler les paramètres de fréquence du caisson de basses ?

Utilisez le bouton de réglage de fréquence sur le panneau arrière du caisson pour ajuster la fréquence de coupure. Expérimentez avec différents réglages pour trouver celui qui convient le mieux à votre configuration audio.

Le caisson de basses vibre excessivement, que faire ?

Assurez-vous que le caisson est placé sur une surface stable et plane. Évitez de le placer dans un coin, car cela peut accentuer les vibrations. Vous pouvez également essayer d'ajouter des tampons en caoutchouc sous le caisson.

Comment connecter le PD618SA à un système audio existant ?

Utilisez un câble RCA pour connecter la sortie du caisson à la sortie appropriée de votre système audio ou amplificateur. Consultez le manuel d'utilisation pour les instructions spécifiques à votre configuration.

Le caisson de basses chauffe-t-il pendant l'utilisation, est-ce normal ?

Il est normal que le caisson chauffe légèrement pendant l'utilisation. Cependant, s'il devient excessivement chaud au toucher, éteignez-le et laissez-le refroidir. Si le problème persiste, contactez le support technique.

Que faire si le caisson fait des bruits de fond ou des interférences ?

Vérifiez que les câbles ne sont pas endommagés et qu'ils sont correctement connectés. Éloignez le caisson des appareils électroniques susceptibles de causer des interférences, comme les téléphones portables ou les routeurs Wi-Fi.

MODE D'EMPLOI PD618SA Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.

• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

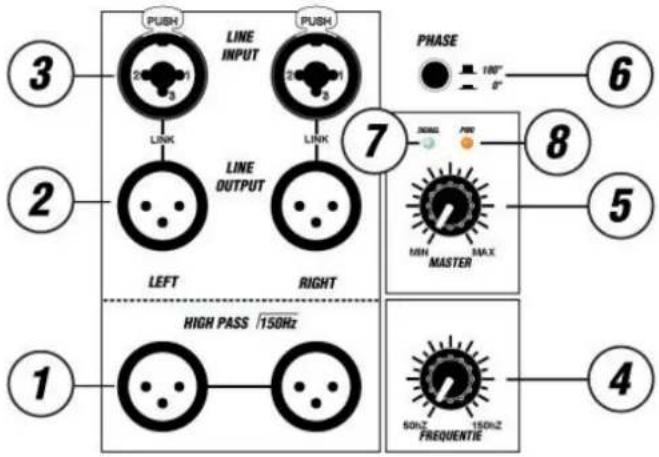

Ces sorties sont utilisées pour envoyer le signal entrant vers une enceinte active Full Range ou un amplificateur

Pour accepter un signal d'entrée ligne d'une table de mixage ou de tout autre appareil Ligne avec jack symétrique. Utilisez uniquement des cordons symétriques pour éviter toute perte de signal. UTILISEZ UNIQUEMENT DES APPAREILS A ENTREE NIVEAU LIGNE

3. Entrées THRU FULL RANGE

Utilisées pour envoyer le signal des entrées FULL RANGE vers un autre appareil.

4. Réglage Crossover

Pour régler la fréquence crossover entre 50-150 Hz.

5. Réglage niveau Subwoofer

Pour régler le niveau de sortie du subwoofer. A utiliser pour régler la balance entre le subwoofer et les haut-parleurs principaux.

6. Interrupteur Phase

Interrupteur pour inverser la polarité du subwoofer. Testez avec toutes les enceintes pour trouver le meilleur son (positionnement du subwoofer par rapport aux enceintes).

7. LED Signal

Brille lorsque le signal est présent à l'entrée audio.

8. LED Power

Brille lorsque l'appareil est allumé.

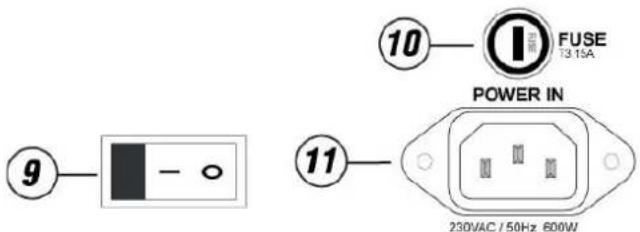

9. Interrupteur Power

Appuyez pour allumer / éteindre l'amplificateur. Avant d'allumer l'amplificateur, vérifiez tous les branchements et tournez le réglage de volume (5) vers la gauche sur le minimum.

10. Fusible

220-240V\~ T3.15 AL 250V

11. Prise secteur

Avant de brancher le cordon secteur, vérifiez que la tension d'alimentation corresponde bien à celle indiquée sur la plaque d'identification sur l'appareil. Branchez le cordon secteur uniquement à une prise secteur avec une protection de mise à la terre.

9 - 10 FUSE T3 15A POWER IN 11 230VAC / 50Hz 600W
