MODE D'EMPLOI Rapido' CF 3E7L0X CANDY
Merci d'avoir besoine ce produit.
Nous sommes fiers d'offrir le produit idéal pour vous et la meilleure gamme complète d'électroménagers pour votre routine quotidienne.
Lisez attentivement cette notice pour utiliser correctement et en toute sécurité cet apparéil electroménager et pour obtenir des astuces utiles sur un entretien efficace.
N'utilisez le lave-vaisselle qu'après
avoir lu attentivement ces instructions. Nous vous conseillons vivement de toutes conserver cette notice à portée de main et en bon état pour un évientuel futur propriété.
Veuillez vous assurer que l'appareil electroménager est livré avec cette notice d'instructions, le certificat de garantie, l'adresse du centre d'assistance et l'étiquette-énergie. Chaque produit est identifié par un code unique à 16 chiffres, également appelé « numéro de série », imprimé sur le certificat de garantie ou sur la plaque signalétique que vous trouvrez à l'intérieur de la porte, sur le côte droit supérieur. Ce code est uneASForte de carte d'identité personnelle du produit dont vous aurez besoin pour enregistrer le produit ou si vous avez besoin de contacter le centre d'assistance technique.

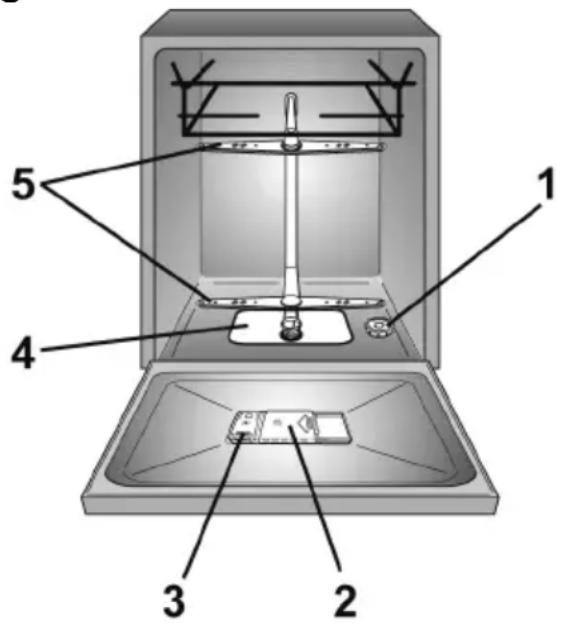

Fig. A
Index
- RÉGLES GÉNÉRALES DE SECURITÉ
- ALIMENTATION EN EAU
- REMPLISSAGE DU SEL
- RÉGLAGE DU PANIER SUPÉRIEUR (UNIQUEMENT SUR CERTAINS MODELES)
- MISE EN PLACE DE LA VAISSELL
- INFORMATIONSPOUR LES LABORATOIRESD'ESSAIS
- REMPLISSAGE DU DÉTERGENT
- TYPES DE DÉTERGENTS

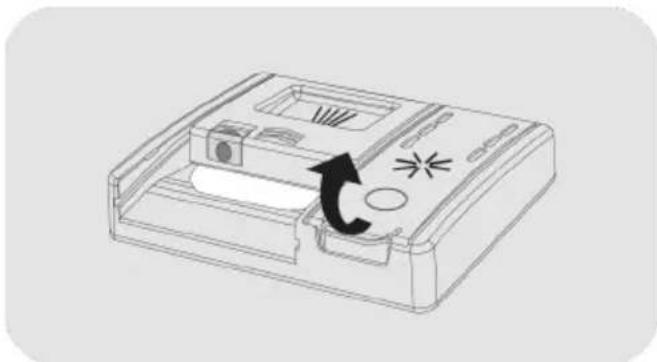

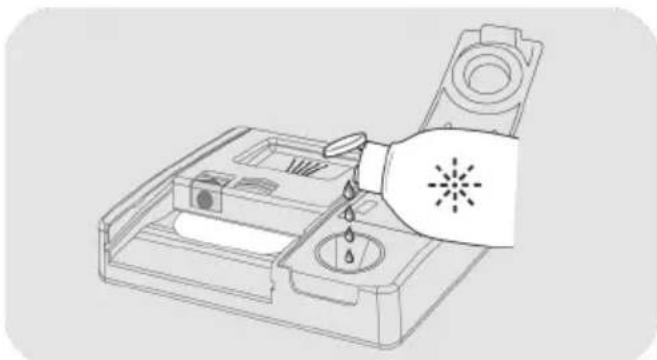

- REMPLISSAGE DU PRODUIT DE RINÇAGE

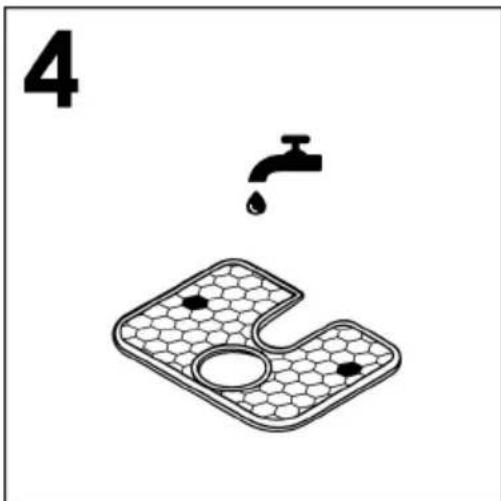

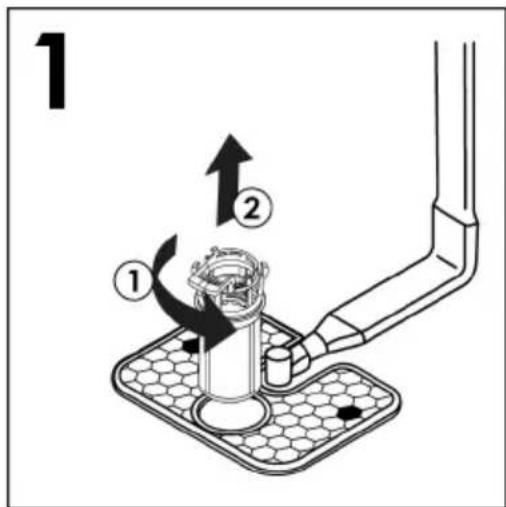

- NETTOYAGE DES FILTRES
- CONSEILS PRATIQUES
- ENTRETIEN ET NETTOYAGE

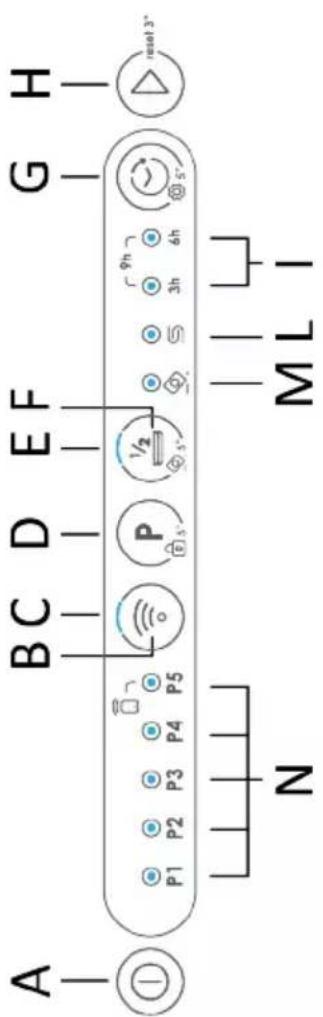

- DESCRIPTION DU PANNEAU DE COMMANDE
- DONNÉES TECHNIQUES
- SELECTION DU PROGRAMME ET FONCTIONS SPECIALES
- CONTROLLE A DISTANCE (Wi-Fi)
- LÉGENDE DES PROGRAMMES
- UNITÉ ADOUCISSEUR DE L'EAU
- DÉPANNAGE ET GARANTS
- CONDITIONS AMBIANTES
1. RÉGLES GENÉRALES DE SECURITÉ
-
Cet apparéil a pour vocation d'être utilisé au sein du foyer, ou dans ces différentes situations:
-
zones réservées au personnel dans les magasins, bureaux et autres environnementés de travail;
exploitations agricoles;
- par les clients dans les hôtels, moteliers et autres environnementés résidentiels;
- environment de type bed and breakfast.
Une utilisation autre que domestique, comme par exemple une utilisation commerciale par des experts ou des utilisateurs formés, est à exclure même dans les applications susmentionnées. Si l'appareil est utilisé de manière incompatible avec les utilisations décrites cédessus, la durée de vie de l'appareil pourrait être réduite et la garantie du fabricant serait annulée.
Tout dommage cause à l'appareil ou tout dommage ou perte dérivant d'une utilisation non conforme à l'utilisation dans un foyer (meme si l'utilisation en est faite au sein du foyer) ne permettra pas de recours auprès du fabricant, comme il est établi par la loi.
L'appareil ne peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes à capacités physiques, sensorielles ou mentales réduites, sans expérience ou connaissances du produit, que s'ils sont sous une surveillance appropriée ou bien s'ils ont reçu des instructions sur le fonctionnement de l'appareil, en toute sécurité et en ayant conscience des évventuels risques.
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentalales réduites, ou bien manquant d'expérience et de connaissances, à moins d'être sous une surveillance appropriée ou bien d'avoir reçu des instructions sur l'utilisation de l' apparéil par une personne responsable de leur sécurité.
- Les enfants doivent être surveillés pour être sur quils ne jouent pas avec l'ordinateil.
- Les enfants de moins de 3 ans doivent être tenus à l'écart ou bien être sous surveillance de manière continue.
- Si le cordon d'alimentation est endommagé, il doit être remplaçé
par un cordon ou un ensemble spécial disponible auprès du fabricant ou de son technicien.
- L'appareil doit être relié à l'arrivée d'eau exclusivement avec les tuyaux fournis (ne pas réutiliser les ancients tuyaux).
- La pression hydraulique doit être comprise entre 0,08 MPa et 1 MPa.
- Les ouvertures de ventilation et la base de l'appareil ne doivent enaucun cas etre obstruées par des tapis ou de la moquette.
- Le positionnement de l'appareil doit permettre un accès facile à la prise de courant après installation.
- La porte ne doit pas rester en position ouverte à l'horizontal car cette pourrait occasionner des accidents (par ex. trébucher).
- Pour plus d'informations sur le produit ou pour consulter sa fiche technique, se reporter au site web du fabricant.
- Pour connaître le nombre maximal de couverts, consultez la plaque signalétique correspondante apposée sur le produit.
Branchements électriques et consignes de sécurité
- Les détails techniques (tension d'alimentation et courant) sont indiqués sur la plaque signalétique du produit.
- S'assurer que le système électrique est raccordé à la terre, qu'il respecte toutes les lois applicables et que la prise est compatible avec la fiche de l'ordinateil.
Le fabricant decline toute responsabilité pour des blessures ou des dégats matériels imputables à un mauvais raccordement de la ligne de terre.
- S'assurer que le lave-vaisse n'écrase pas les cables d'alimentation.
- L'utilisation d'adaptateurs, de prises multiples et/ou de rallonges est déconseillée.
1. ATTENTION
l'appareil ne doit pas etre alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est allumé et eteint régulierement.
- Avant de nettoyer ou d'effectuer l'entretien du lave-vaisselle, débrancher l'appareil et fermer le robinet d'arrivée d'eau.
- Ne pas tirer sur le cordon d'alimentation ni sur l'appareil pour le débrancher.
ATTENTION
l'eau peut atteindre des températures très élevées pendant le lavage.
- Ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil, etc.).
- S'appuyer ou s'asseoir sur la porte ouverte du lave-vaiselle risque d'entrainer son basculement.
- Lorsque vous le déplacez, ne soulevez pas le lave-vaiselle par la porte. Au cours du transport, n'appuyez pas la porte contre le chariot. Il est recommendé d'être à deux pourSoulever l'électroménager.
-
Le lave-vaisselle est unconçu pour laver des ustensiles de cuisine normaux. Les objets contaminés par de l'essence, de la peinture, des traces d'accier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés au lave-vaisselle.
-
S'il y a un dispositif d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter du sel dans l'adoucisseur monté dans le lave-vaisselle.
- En cas de panne ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas toucher à l'appareil. Les travaux de réparation ne doivent être effectuels que par le Centre d'assistance technique et seules des pieces détachées originales doivent être montées. Le non-respect de ces instructions peut comprometer la sécurité de l'appareil.
- S'il s'avéré nécessaire de déplacer la machine après avoir enlevé l'emballage, ne pas essayer de la soulever par le bas de la porte. Ouvrir légarement la porte et soulever l'appareil en tenant le dessus.
En apposant un marquage C E sur ce produit, nous confirmons, sous notre responsabilité, que ce produit est totalement conforme à toutes les normes européennes relatives à la sécurité, à la santé et à l'environnement.
ATTENTION
Les couteaux et autresustensiles avec des partiespointues ou coupantes doiventetrerangés avec les pointes enbas ou horizontalement.
Installation
- Sortir tous les éléments de l'emballage.
ATTENTION
Conserver les matériaux d'emballage hors de portée des enfants.
- Ne pas installer et ne pas utiliser le lave-vaisselle s'il est endommagé.
- Respecter les instructions fournies avec le produit.
ATTENTION
(modèles encastrables et semi-encastrables uniquement) Ne branche pas le lavevaisselle à l'alimentation secteur tant que toutes les opérations d'installation n'onpas été effectuees conformément aux «CONSIGNES TECHNIQUES D'INSTALLATION» fournies avec le produit.
ATTENTION
(modèles encastrables et semi-encastrables uniquement)
Ne branche pas le lavevaisselle à l'alimentation secteur tant que le panneau avant n'a pas été entièrement installé.
Dans le cas contraire, cela poserait un risque electrique.
ATTENTION
(modèles en pose libre uniquement).
S'il est nécessaire de-retirer le plan de travail pour installer le lave-vaiselle dans un compartment d'une cuisine modulaire,contactez nosCentresd'assistance techniqueagreés.
ATTENTION
Avant d'être mis en marchepour la première fois,assurez-vous à l'aide despieds réglables que leproduit estinstallé àl'horizontal.Vérifier laposition horizontala laiaede'un niveau abulle.
Remplacement du tuyau d'arrivée d'eau
- En cas de rupture, le tuyau doit être remplace par une piece détachée d'origine disponible auprès du fabricant ou de son centre de réparation.
ATTENTION
L'appareil doit être relié à l'arrivée d'eau exclusivement avec le tuyau fourni. Ne pas réutiliser les ancients tuyaux.

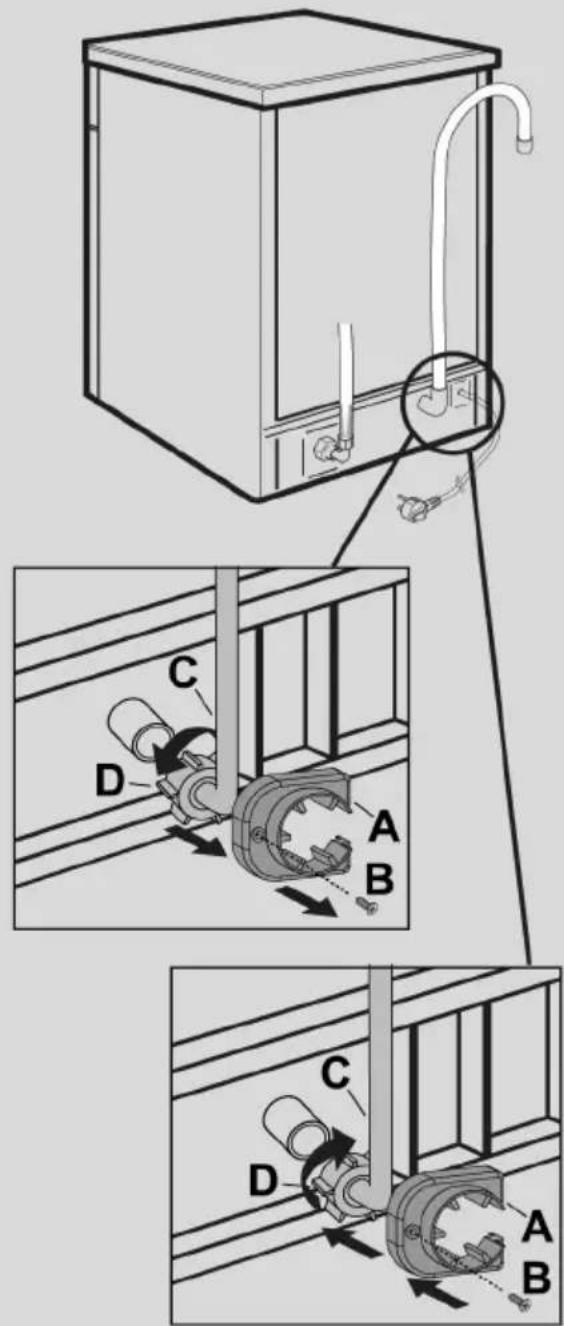

Dispositif anti-retrait (uniquement sur certains modèles)
- Retirez le dispositif anti-retrait (A) en dévissant la vis de fixation (B).
- Retirez le tuyau d'arrivée (C) en dévissant l'écrou (D).
Raccordez le nouveau tuyau d'arrivée en vissant l'écrou.
- Ajustez le dispositif anti-retrait en le fixant à l'aide de la vis prévue à cet effet.
ATTENTION
Assurez-vous que l'écrou a été correctement visse et qu'il n'y a pas de fuite d'eau.

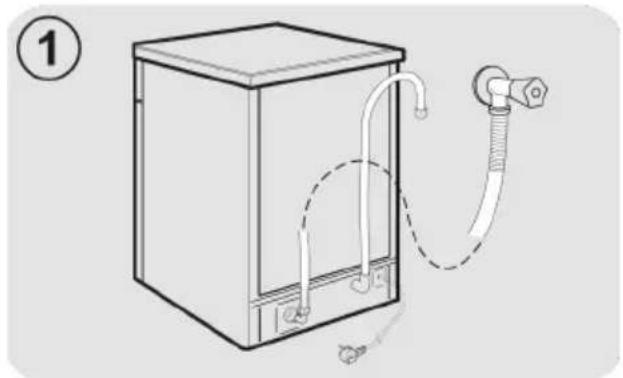

2. ALIMENTATION EN EAU
L'appareil doit être relié à l'arrivée d'eau, exclusivement avec le tuyaux fournis. Ne pas réutiliser les ancients tuyaux.
- Les tuyaux de vidange et de replissage peuvent être orientés de façon indifférente vers la croite ou vers la gauche.
Le lave-vaisse peut'être relié de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60^ .
- La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 1 MPa.
- Il est nécessaire de prévoir un robinet er amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (fig.1).
- Le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (fig.2).

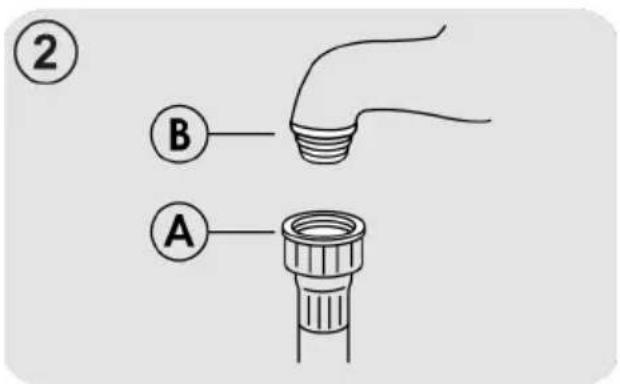

- Le tuyau d'alimentation "A" devra etre visse a un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serre.
Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 m. Cette rallonge de tube est disponible auprès du service après-vente.
- Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de branché le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourrait boucher le filtré d'entrée de l'eau.
Dispositifs de sécurité hydraulique
Tous les lave-vaisselle sont équipés d'un dispositif de sécurité anti-debordement qui, si I'eau dépasse les niveaux normaux en raison de dysfonctionnements, bloque automatiquement le début d'eau et/ou vidange les quantités excessives.
CERTAINS MODELES peuvent comprendre un ou plusieurs des éléments suivants:

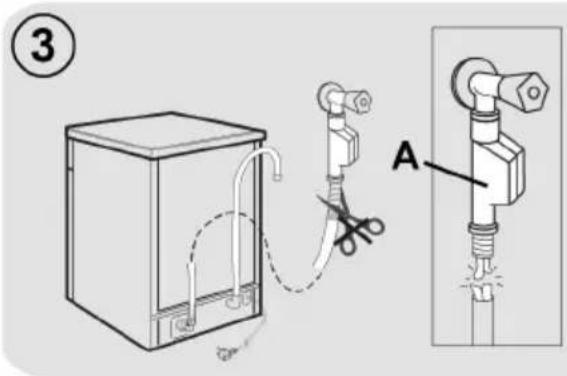

COUPURE DE L'EAU (fig.3)
Le système de coupure de l'eau a etecou pour améliorer la sécurité de votre apparéil. Le système évite les inondations qui pouraient etre provoquées par un dysfonctionnement de la machine ou dues à la rupture des tuyaux en caoutchouc et en particulier du tuyau d'arrivée d'eau.
Mode de fonctionnement
Un faisard situé à la base de l'appareil recueille les éventuelles fuites d'eau et fait fonctionner un capteur qui déclenché une vanne placée sous le robinet d'eau et bloque l'eau, même si le robinet est entièrement ouvert.
Si le boîtier "A" contenant les parties électriques est endommagé, débranchez immédiatement la fiche de la prise de courant. Pour garantir un fonctionnement parfait du système de sécurité, le tuyau avec le boîtier "A" doit être raccordé au robinet comme cela est montré sur la figure.
Il ne faut pas couper le tuyau d'arrivée d'eau car il contient des parties sous tension.
Si le tuyau n'est pas suffisamment long pour un raccordement correct, il faut le replacer par un tuyau plus long.
Vous pouvez obtenir ce tuyau en vous adressant au centre d'assistance technique.

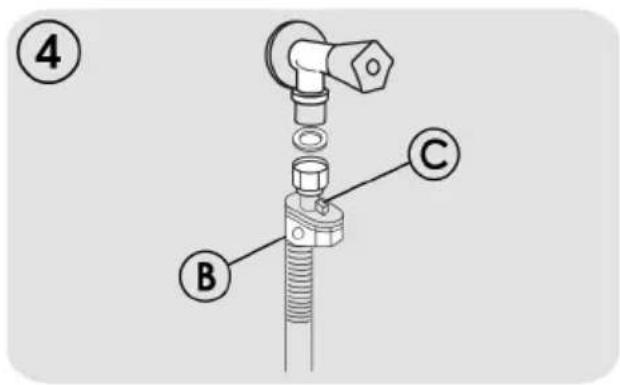

- AQUASTOP (fig. 4):
un dispositif situé dans le tube d'alimentation qui interrompt le début d'eau si le tube s'abîme. Dans ce cas-la, une marque rouge apparaitra dans la fenêtre "B" et il faudra replacer le tube. Pour dévisser l'écrou, appuyez sur le dispositif de verrouillage unidirectionne "C".
Raccordement à la vidange
- Pour la vidange, introduire le tuyau dans l'installation de vidange, enPNANT SOIN de ne pas le plier car I'ecoulement des eaux s'en trouverait perturbé (fig.5).
- Le tuyau de vidange fixe doit avoir au moins un diamètre interieur de 4 cm et doit être place à une hauteur minimum de 40 cm.
Pour éviter les odeurs, nous recommendons de prévoir un siphon (fig.5X). Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 metres en le maintainant cependant à une hauteur maximum de 85 cm du sol. Cette rallonge de tube est disponible auprès du service après-vente.
L'extremité recourbée du tuyau de vidange peut être accrochée au bord d'un évier, mais ne doit pas rester immergee pour éviter le siphonnage de l'apparei pendant le programme de lavage (fig.5Y).
- En cas d'installation sous un dessus continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig.5Z).
- Pendant l'installation de la machine contrôle que les tubes de replissage et de vidange ne sont pas pliers.
3. REMPLISSAGE DU SEL

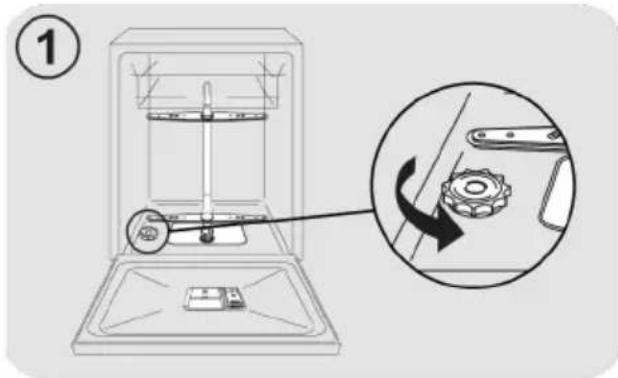

(Fig. A "1")
- L' apparition de taches blanches sur la vaisselle est généralement un signe qui permet savoir que le sel est manuant.
- Sur le fond de la machine se trouve le bac à Sel pour la régénération de l'adoucisseur d'eau.
- Il est important de n'utiliser que le sel spécifquement prévu pour les lavevaisselle. Autres types de sel contenant de sensibles percentages de substances insolubles qui pouraient avec le temps rendre inefficace le système de l'adoucisseur.

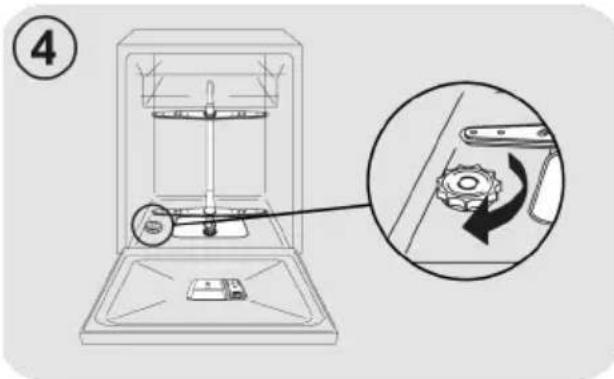

- Pour introduire le sel, dévisser le bouchon du bac.

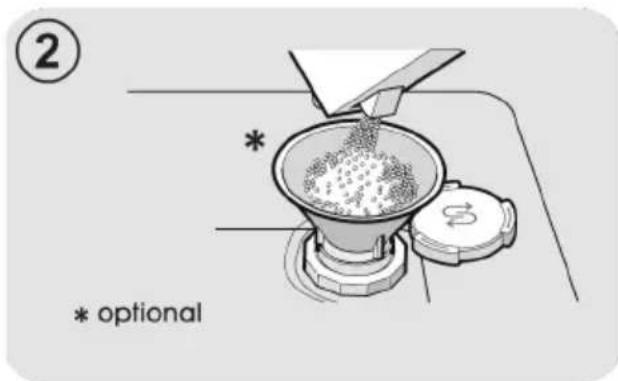

- Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère).
- ÀpRES cette opération nettoyer le filtage en enlevant les résidus de Sel; revisser le bouchon.
Après avoir charge le sel, vous DEVEZ lancer un cycle de lavage complet ou le programme PRE-LAVAGE/TREMPAGE/ RINCAGE.
- Pour une utilisation optimale de l'appareil, le réservoir à Sel, dont la capacité varie de 1kg, doit être rempli de temps en temps en fonction du réglage opéré sur l'adoucisseur d'eau.
Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir replli complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac.
4. RÉGLAGE DU PANIER SUPÉRIEUR (UNIQUEMENT SUR CERTAINS MODELES)

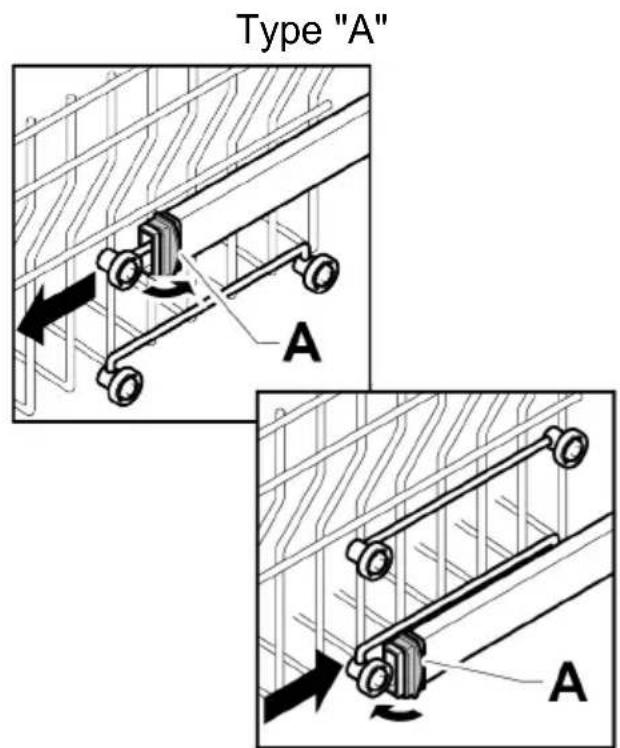

Type "A":
- Tournez les blocs avant «A» vers l'extérieur:
- Enlevez le panier et remontez-le dans la position supérieure:
- Remettez les blocs «A» dans la position d'origine.
À la suite de cette opération, les supports amovibles ne peuvent pas etre utilisés en position supérieure.

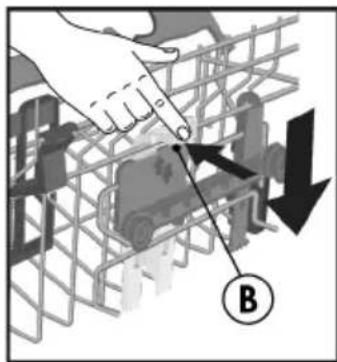

Type "B": (MODELES AVEC EASY CLICK SEULEMENT)
Le panier supérieur est équipé d'un système de réglage en hauteur.
Lors du premier démarrage, le panier supérieur peut être place en position supérieur ou inférieure. Placez le panier en position supérieur ou inférieure, selon les exigences de la charge et conformément aux instructions fournies.
Pour le soulever: soulevez le panier en le tenant par les cots, puis des qu'il est en position haute, relachtez-le sans appuyer sur les leviers.
Pour le baiser: tenez le panier par les cots, appuyez sur les deux leviers B sur les cots du panier, puis baissez-le.
ATTENTION
Nous recommends de régler le panier avant de charger la vaisse.
ATTENTION
Accompagne tous le panier pendant sa descente jusqu'en position d'arrêt.
ATTENTION
Ne JAMAIS monter ou descendre le panier en tirant/pouissant d'un cotose seulement.
5. MISE EN PLACE DE LA VAISSELLÉ
Utilisation du panier supérieur
Porte-gobelet
(uniquement sur certains modèles)
Le panier supérieur (fig.1) est équipé de supports mobiles accrochés au panneau létral. Illes peuvent être placés en position ouverte (A) pour placer des tasses à thé, café, des couteaux longs et des touches ou en position basse (B) pour avoir plus d'espace dans le panier supérieur.
- Les verres en forme de gobelet peuvent être accrochés aux extrémités des supports. (fig.2).
Utilisation du panier supérieur
Le panier supérieur a ete concu pour offrir un maximum de flexibilité d'utilisation. Il peut etre charge avec des assiettes à dessert, des tasses et des verres, qu'il est conseilé de verrouiller pour eviter quils ne soient renversés les jets.
- Placez les grandes assiettes légèrement inclinées vers l'avant afin de faciliter l'insertion du panier à l'intérieur de la machine.
ATTENTION
Après avoir chargé le panier, assurez-vous que le bras de lavage tourne librement sans heurter la vaisse l'les ustensiles de cuisine.
Une charge quotidienne standard est représentée en fig.3.
"Maxi-Ladle"
(uniquement sur certains modèles)
Cet accessoire (fig.4) a ete concu pour fournir une position de lavage optimale pour tous les longs objets ou ustensiles de cuisine tels que les couteaux a pain, loches et fourchettes.
Utilisation du panier inférieur
Le panier inférieur contient des casseroles, des poées, des soupières, des saladiers, des couvercles, des plats de service, des assiettes et des assiettes creuses.
- Les couverts doivent être placeés avec le manche vers le bas, dans le panier en plastique spécial positionné dans le panier inférieur (fig.11-12) en veillant à ce que les couverts n'empêchent pas la rotation du bras de lavage ou l'ouverture du compartment de produit pour lavevaisselle.

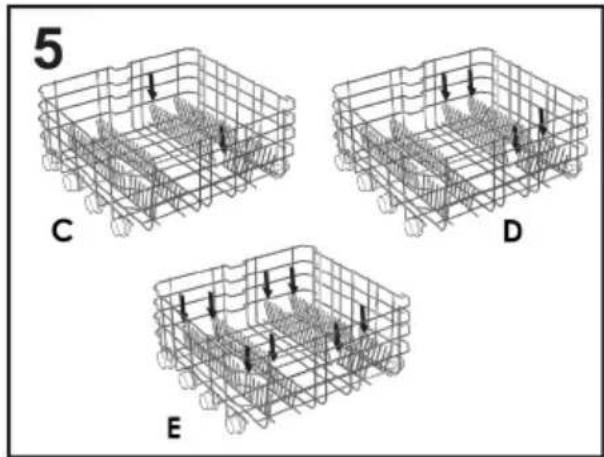

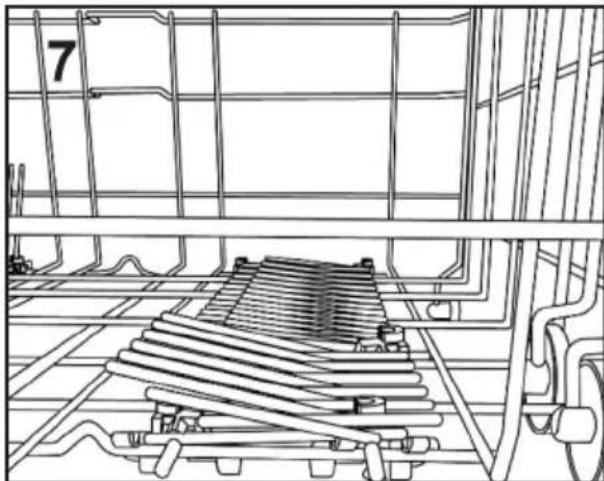

Supports pliables (uniquement sur certains modèles)
Dans le panier inférieur (fig.5), il peut y avoir quelques rayons régibles (C-D-E selon le modele) utiles pour garantir une stabilité optimale de la vaisselle.
Les plats ou les assiettes non standard peuvent etre releves/abaissés (fig.6 et fig.7) pour garantir une flexibilité de chargement maximale.
Une charge quotidienne standard est représentée en fig.9.
Un agencement logique et correct de la vaisse est une condition essentielle pour debons résultats de lavage.

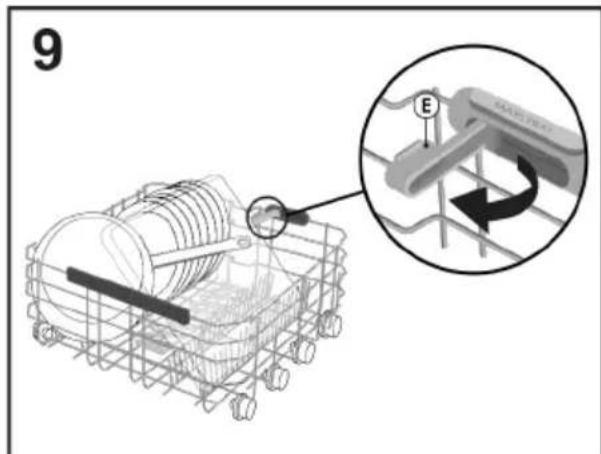

Maxi Tray (uniquement sur certains modèles)
Cet accessoire a ete conu pour fournir une position de lavage optimale pour les plaques a four et les casseroles. Il suffit d'extraire les supports (E) situés sur le panier inférieur et d'y placer les ustensiles de cuisine (fig.9).

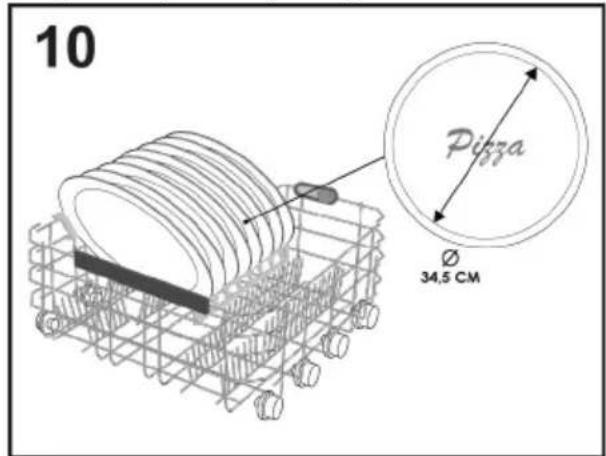

Maxi Plates
(uniquement sur certains modèles)
Le système Maxi Plates (fig.10) a été créé pour fournir une position de lavage optimale grâce à deux supports spéciaux pour jusqu'à 8 grandes assiettes, d'un diamètre de 34,5 cm maximum (par exemple les plats à pizza).
ATTENTION
Après avoir chargé le panier, assurez-vous que le bras de lavage tourne librement sans heurter la vaisse ou les ustensiles de cuisine.

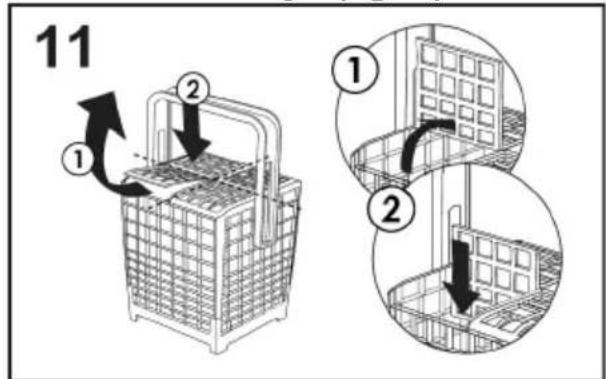

PANIER A COUVERTS
(uniquement sur certains modèles)
Le panier à couverts est destiné à contenir des couverts de toute sorte, à l'exclusion de ceux d'une longueur pouvant:gérer le giclure supérieur. Les couverts doivent etreplaces dans les espaces appropriés des grilles supérieures pour permettre un passage optimal de I'eau. Il est possible de retirer les grilles supérieures en les soulevant et en les faisant glisser a I'intérieur de leur siege. (fig.11).

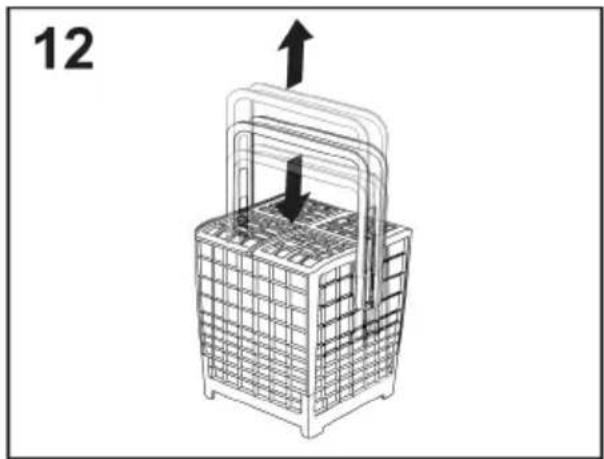

Vous pouvez régler la hauteur de la poignée du panier à couverts en tirant ou en poussant la poignée (fig.12).
La figure 8 presente un exemple de positionnement du rack à couverts.
ATTENTION
Les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes vers le bas ou horizontally.

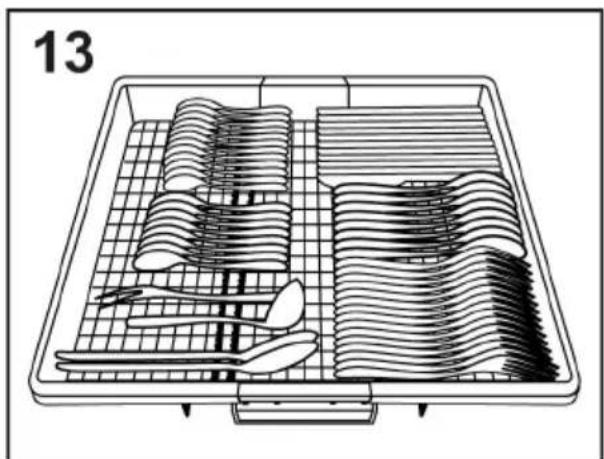

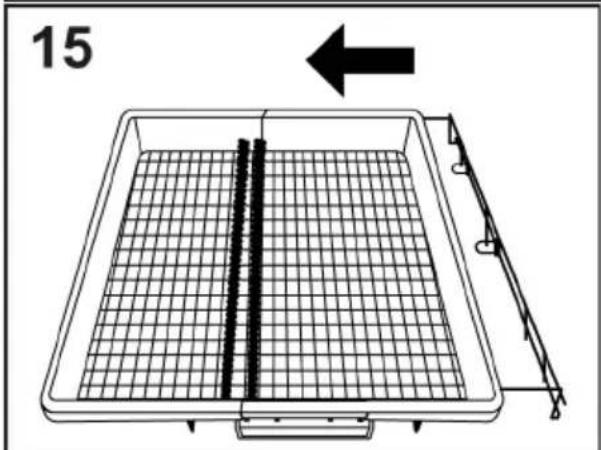

UTILISATION DU TROISIÈME PANIER
(uniquement sur certains modèles)
Utilisez le troisième panier pour y placer les couverts, comme cela est montré sur l'image (fig.13). Chargez les couteaux avec la lame vers le bas.
Si nécessaire, il est possible de faire glisser ou d'enlever les supports lateraux du troisième panier (fig.14-15), afin d'obtenir davantage de place dans le panier supérieur pour les objets plus volumineux comme les verres en cristal.
POWER WASH (uniquement sur certains modèles)
Dans certains programmes (voir tableau des programmes), le troisième bras de lavage, positionné en bas du lave-vaiselle pour un POWER WASH, sera également activé. Cette fonction est idéale pour nettoyer la vaiselle ou les ustensiles de cuisine très sales, en les plaçant directement dans la zone du panier au-dessus du bras POWER WASH (fig.16).
Pour toute demande d'informations relatives aux essais comparatifs et aux mesures sonores (selon les normes EN), merci de vous adresser:
testinfo-dishwasher@candy.it
Dans votre, demande, merci de spécifier le modele ainsi que le numero de série du lave-vaisselle (cf. etiquette données).
7. REMPLISSAGE DU DÉTERGENT
(Fig. A "2")
Le produit de lavage
Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles spécialement destiné aux machines à laver la vaissette.
Les lessives non adaptées ( comme cesces pour le lavage à la main) ne contiennent pas les ingrédents appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil.

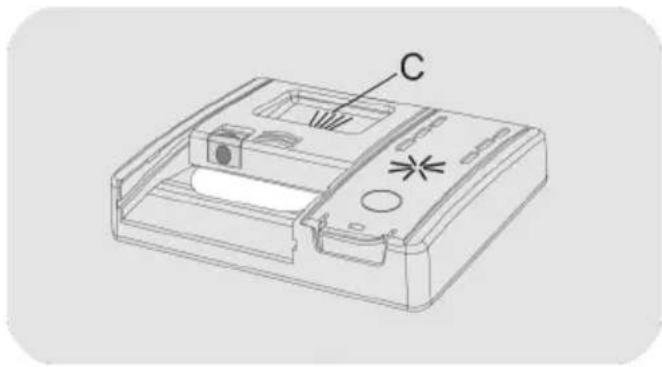

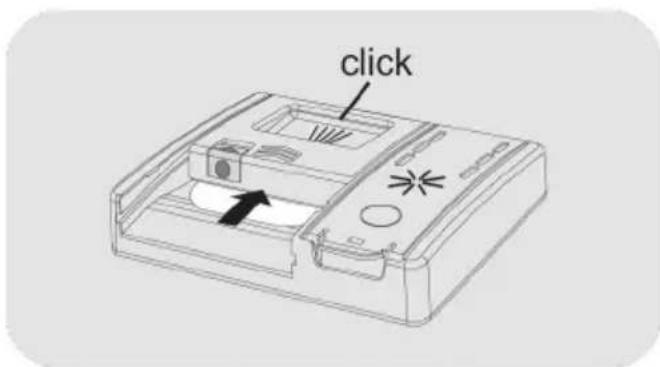

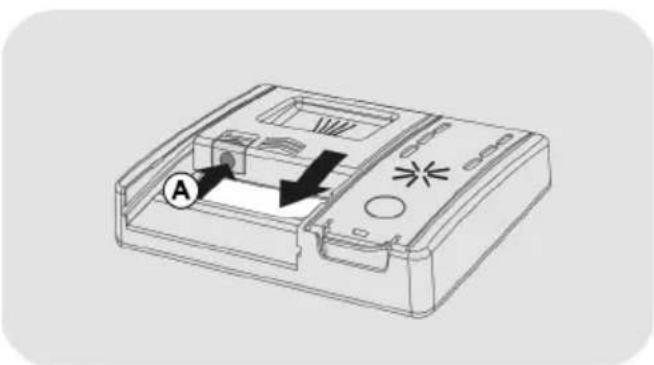

Charger la lessive

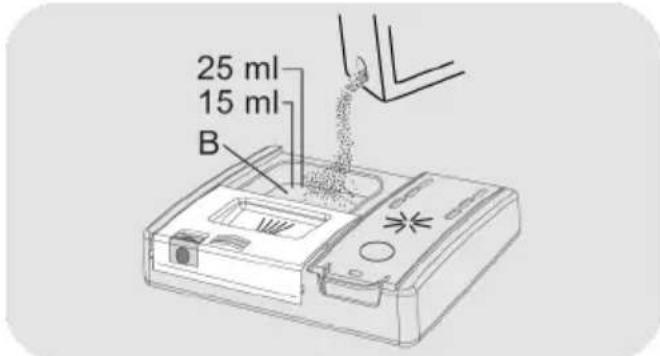

La boîte à produits se trouve à l'intérieur de la porte (fig.A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage (A): à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prét pour l'utilisation suivante.
ATTENTION
Dans le panier inférieur, ne pas charger d'assiette ou de couvert qui empêche l'ouverture du couvercle du récipient à lessive ou obtrue la dispersion de la lessive.
Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisse. Nous conseillons de verser de 20 à 30 g de lessive dans le bac "lavage" (B).
Si vous utilisez des pastilles, une seule suffit. Inserez les PASTILLES, en vérifiant qu'elles ne bloquent pas le système d'ouverture.
Après avoir versé le détangent dans le réservoir, fermez à nouveau la porte en poussant dans le sens de la flèche jusqu'à ce qu'elle s'enclenché.
Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de dessive peuvent eliminer la saleté de façon incomplète, tandis qu'une dose excessive de dessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage.
Ne pas exagérer dans l'utilisation de la dessive, c'est contributor à limiter la pollution de l'environnement.
chapitre relatifs aux programmes de lavage), le détergent supplémentaire doit être versés dans l'emplacement approprié (C).
Remplissage du détermgent de prélavage pour les programmes concernés
Dans le cas des programmes compteur un cycle de prélavage nécessitant une dose supplémentaire de dénergent (voir le
8. TYPES DE DÉTERGENTS
Produits de lavage en tablettes
Les produits de lavage en tablettes des différents producteurs se dissolvent à des vitesses différentes. Donc dans les programmes rapides, certaines tablettes, ne se dissolvant pas complètement, peuvent ne pas être totalement efficaces. Avec les tablettes, il est donc conseilé de selectionner des programmes plus longs afin de garantir la dissolution complète du produit de lavage.
Pour obtenir des résultats de lavagesatisfaisants, les tablettes DOIVENT etre introduites dans le bac a produit de lavage et PAS directement dans la cuve.
Produits de lavage concentrés
Les produits de lavage concentrés, à alcalinité réduite et avec enzymes naturelles, combinés à des programmes de lavage à 50^ , permettent de réduire l'impact sur l'environnement tout en respectant la vaisselle et le lave-vaisse. Les programmes de lavage à 50^ ont été spécialement pensés pour optimiser les propriétés de dissolution de la saleté par les enzymes, permettant ainsi d'obtenir, avec les produits de lavage concentrés, les mêmes résultats que des programmes à 65^ .
Produits de lavage combinés
Les produits de lavage qui contiennent aussi le produit de rincege doivent être introduits dans le bac à produit de lavage. Le bac à produit de rincege doit être vide (dans le cas contraire, régler le dosage du produit de rincege sur le minimum avant d'utiliser des produits de lavage combinés).
Produits de lavage combinés "PASTILLES"
Si vous envisagez d'utiliser des produits lessiviels combinés "PASTILLES" ("3 en
1"/"4 en 1"/"5 en 1", etc...) par exemple ceux composés de Sel et/ou d'agents de rincege, nous vous conseillons de:
- Lire attentivement et de suivre les instructions du fabricant, notées sur les emballages;
- La performance de certains produits lessiviels composés de Sel/adoucisseur d'eau dépend de la durée de votre eau. Vérifiez que le niveau de durée de votre eau est inclus dans l'échelle de performance donnée sur l'emballage du produit lessiviel.
Si l'utilisation de ce type de produits ne donne pas de résultats de lavage satisfaisants, s'adresser au producteur du produit de lavage.
Dans certains cas l'utilisation de détergents combinés peut occasionner:
- dépots de calcaire sur la vaisse l ou dans le lave-vaisse;
- une réduction des performances lors du lavage et du séchage.
Tout problème d'au résultat direct de l'utilisation de ces produits combinés n'est pas couvert par notre garantie.
Rappel: l'utilisation de produits de lavage combinés "PASTILLES" rend superflue l'utilisation des témoins de manque de sel et de produit de rinceage (présents seulement sur certains modèles).
En cas de problème de lavage et/ou des sechage, il est conseilé de reprendre l'utilisation des produits traditionnels (sel, produit de lavage, produit de rinçage).
Dans ce cas, il est recommendé de:
- Remplir de nouveau les bac à sel et à produit de rinçage;
- Exécuter un cycle de lavage normal à vide.
NB: en revenant à l'utilisation de Sel de type traditionnel, plusieurs cycles de lavage seront nécessaires avant que le système d'adoucissement de l'eau soit de nouveau optimal.
9. REMPLISSAGE DU PRODUIT DE RINÇAGE
(Fig.A "3")
Liquide de rinçage
Le liquide de rincege, qui se libere automatiquement lors du dernier cycle de rincege, permet a la vaisselle de secher rapidement et d'eviter la formation d'auréoles et de taches.
Remplir le réservoir de liquide de rinceage
Le réservoir de liquide de rincege se trouve à côté du réservoir de détergent (fig.A "3").
Pour l'ouvrir, appuyez sur la languette du couvercle du distributeur de liquide de rincege et souvezez-la.
Ajoutez du liquide de rinceage jusqu'au repere Max.
-
Si le liquide de rincege déborde, retirez-le du réservoir de lavage.
-
Le liquide de rincege déversé peut provoquer une formation de mousse excessive pendant le cycle de lavage.
- Fermez le couvercle du réservoir de liquide de rinceage.
- Le couvercle se clipse dans la position verrouillée.
Utilisez toujours des additifs de rinceage adaptés aux lave-vaisse automatiques.
Modèles équipés d'un écran ou d'un voyant de liquide de rincege (uniquement sur certains modèles)
Lorsqu'il est nécessaire de replir le réservoir de liquide de rincege, l'écran indique l'absence de liquide de rincege (sur les modèles avec écran), ou le voyant désigné sur le tableau de bord s'allume.
Le réglage d'usine correspond au niveau 4, car cela satisfait la majorité des utilisateurs.
Réglage de la quantité de liquide derinçage
TOUJOURS démarrer la procédure avec le lave-vaisselle éteint.
- Allumez l'appareil, appuyez sur le bouton "MARCHE/ARRÉT" ①.
- Maintenez le bouton "CONFIGURATIONS 5" (5 sec.)", un bref bip retentit.
- Le message "CONFIGURATIONS" s'affiche à l'écran.
- Appuyez sur les boutons "SELECTION DU PROGRAMME"
pour naviguer dans le sous-menu..
- Choisissez l'option "LIQUIDE DE RINÇAGE".
6.Appuyez sur "DEPART/ANNUL" pour acceder aux niveaux de réglage.
7.Appuyez sur "SELECTION DU PROGRAMME"
pour désir la valeur (R1.....R6). Au niveau R0, le liquide de rincege n'est pas distribué.
8.Appuyez sur "DEPART/ANNUL" pour confirmer.
9.Appuyez sur "MARCHE/ARRET" ① pour confirmer.
La teneur en calcaire de l'eau affecte considérablement la formation de calcaire et les performances de séchage.
Il est donc important de réguler la quantité de liquide de rincege pour obtenir de bons résultats de lavage.
Si, après le lavage, il y a des stries sur la vaisselle, réduisez la quantité d'une position. En cas de taches blanchâtres, augmentez la quantité d'une position.
Modèles non équipés d'un voyant de liquide de rinceage (uniquement sur certains modèles):
Vous pouvez vérifier le niveau du liquide de rincege à l'aide de l'écran optique (B) sur le réservoir de distribution.
REEMPLI VIDE
sombre
clair
Réglage de la quantité de liquide de rincege
Il est seulement possible d'ajuster la quantité de liquide de rinçage utilisé par le lave-vaisselle pendant le lavage via une APP spéciale qui peut être téléchargeée sur le site avec votre smartphone.
Le réglage d'usine correspond au niveau 2 car cela satisfait la majorité des utilisateurs.
La teneur en calcaire de l'eau affecte considérablement la formation de calcaire et les performances de séchage.
Il est donc important de réguler la quantité de liquide de rincege pour obtenir de bons résultats de lavage.
Si, après le lavage, il y a des stries sur la vaisselle, réduisez la quantité d'une position. En cas de taches blanchâtres, augmentez la quantité d'une position.
10. NETTOYAGE DES FILTRES
(Fig. A "4")
Le système de filtrage (fig.A "4") est constitué par:
- un réservoir central qui retient les grosses particules;
- un micro filtré autonettoyant,ituésous la plaque métallique, qui piège les micro salissures pour garantir un rincage parfait:
- une plaque métallique qui filtreet continuèlement l'eau de lavage.
- Afin d'obtenir d'excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage.
Pour retirer le filtr, tournez simplement la poignee dans le sens inverse des aiguilles d'une montre ① et retirez-la en tirant vers le haut (fig.1).
Pour faciliter le nettoyage, le contenant central est amovible (fig.2), appuyez sur les deux boutons lateraux et tirez vers le haut.
- Retirer la plaque métallique (fig.3) et laver l'ensemble du système de filtrage sous le robinet d'eau (fig.4). Si nécessaire, une petite Brosse peut être utilisée.
- Réassemblez la plaque et le cadre en suivant les étapes précédentes dans l'ordre inverse, ennant soin de revisser correctement les composants afin de ne pas comprometer le fonctionnement du lave-vaiselle.
L'entretien du micro filtré autonettoyant est limite, un controle, toutes les deux semaines d'utilisation, est suffisant. Neanmoins, après chaque lavage il est recommande de vérifier que le réserve central et la plaque metallique ne sont pas obstrués.
ATTENTION
Après le nettoyage des filtres, assurez vous qu'ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle. Assurez vous que le micro filtré est bien revissé, dans le sens des aiguilles d'une montre, car une mauvaise mise en place peut entrainer une perte d'efficacité de l'appareil.
Ne jamais se servir de l'appareil sans les filtres.
11. CONSEILS PRATIQUES
Que faire pour avoir d'excellents résultats de lavage
- Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, é pluchures de fruits, cendres de cigarettes, curents etc...) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage.
Il n'est pas nécessaire de rincer la vaisselle avant de la charger dans le lave-vaisselle, car cela entraine une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.
- Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage.
Ranger la vaisselle avec l'ouverture tournée vers le bas.
- Si possible, éviter que les différentes pieces se touchent; une installation correcte donnera de plusieurs résultats de lavage.
- Àprous avoir range la vaisselle, vérifier que les bras de lavage tournent sans obstacle.
- Les casseroles et autre ustensiles qui doivent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la dessive pour lave-vaisse.
Pour un lavage parfait de l'argenterie, il faut:
a) la rincer des qu'on a fini de l'utiliser, sur tout si on I'a utilisé avec de la mayonnaise, des oeufs, du poisson, etc.;
b) ne pas l'asperger de lessive;
c) ne pas la mesure en contact avec d'autres matériaux.
Que faire pour economiser
Utilisez votre apparéil dans le respect de l'environnement tout en réalisant des économies d'énergie.
- Obtenez la meilleure utilisation en matière d'énergie, d'eau, de produit vaisselle et de temps en utilisant la charge maximale recommendée. Économisez jusqu'à 50% d'énergie en faisant un lavage à pleine charge au lieu de 2 demi-charges.
- Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le lavevaisselle des que le repas est terminé et en effectuant eventuèlement leprogramme TREMPAGE (ou RINCAGE A FROID) pour ramollir la saleté et éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet.
- En présence de saleté peu constante ou de paniers peu charges, sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes.
- Les programmes les plus efficaces en termes d'utilisation combinée de l'eau et de l'énergie sont généralement ceux qui duront plus longtemps à des températures plus basses.
- Le lavage au lave-vaisselle consomme moins d'énergie et d'eau que le lavage à la main si le lave-vaisselle est utilisé conformément aux instructions et aux conseils du fabricant.
Ce qu'on ne doit pas laver
-
Il est bon de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine; nous déconseillons demettre des pieces en materiau thermoplastique, des couverts a poignée en bois ou en plastique, des casseroles a poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombési ce n'est pas spécifiquement indiqué.
-
Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule piece et, seulement après s'être assure qu'elle ne se décolore pas, d'ymettre tout le chargement.
- Nous conseillons de ne pas laver decouverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produit de réaction chimique entre eux.
Quand on achete de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au lavage en machine.
Suggestions à la fin du programme
Pour éviter d'eventuelles projections de gouttelettes provenant du panier supérieur, retirer d'abord le panier inférieur.
- Si vous laissez la vaiselle encore quelques temps dans la machine, ouvre légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.
12. ENTRETIEN ET NETTOYAGE
Un entretien approprié de votre apparéil peut prolonger sa durée de vie.
Nettoyage de l'extérieur de l'appareil
- Debranche la machine de l'alimentation électrique.
Pour le nettoyage externe de la machine, ne pas utiliser de détergent ni d'abrasifs mais uniquement un chiffon avec du savon et de l'eau.
Nettoyage de l'intérieur de l'electroménager
Le lave-vaisselle ne réclameaucun entretien spécial car la cuve de lavage est autonettoyante.
Nettoyer periodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à eliminer eventuellement les traces de déchets ou de produit de rinceage.
Le nettoyage de votre lave-vaisselle est recommandé afin d'éliminer les dépôts de calcaire ou de saleté. Nous vous sugérons d'exécuter un cycle de nettoyage périodiquement avec des produits spécifique. Lors des opérations de nettoyage, le lavevaisselle doit être vide.
Si, malgré le nettoyage normal de la plaque et du filtré vous notez que la vaisse l ou les casseroles sont insuffisamment lavées ou rincees, contrôle que les orifices des bras rotatifs (fig.A "5") sont propres.
Si cela est nécessaire, nettoyer les de la façon suivante:
1) retirez le bras du rotor supérieur en tournant l'écrou de la droite vers la gauche (fig.1);

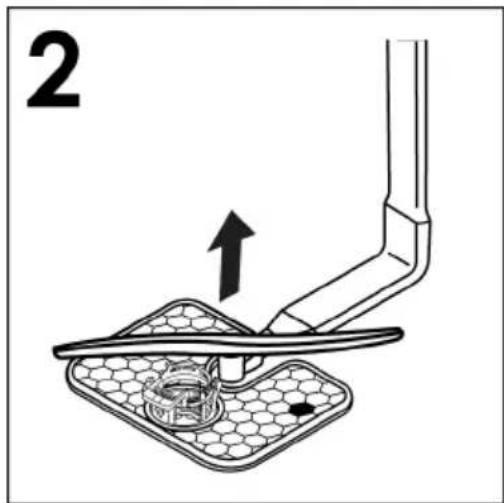

2) Retirez le bras du rotor inférieur en le tirant simplement vers le haut (fig.2);
3) lavez les bras du rotor sous un jet d'eau pour eliminer toute obstruction dans les gicleurs (fig.3);

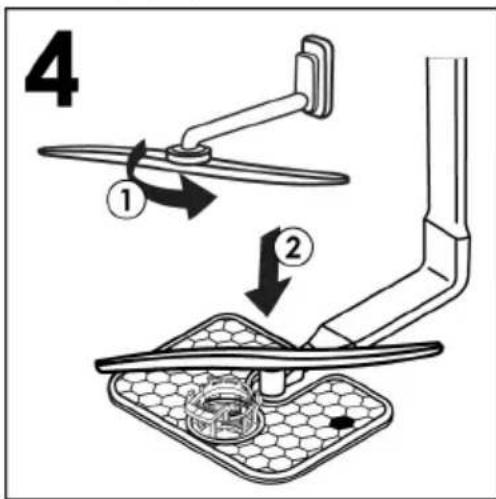

4) une fois que vous avez terminé, replacez les bras du rotor dans la même position, en n'oubliant pas de réaligner la flèche et de visser en position (fig.4);
5) La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau.
6) Pour-retirer les taches, il est conseilé d'employer un abrasif à grains très fins. Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisseille.
APRES L'UTILISATION
Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaissele de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine. Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:
-
Executer un programme de lavage sans vaisselle avec lessive pour dégrisser la machine.
-
Debrancher la prise électrique.
- Fermer le robinet d'eau.
- Remplir le réservoir du produit de rençage.
- Laisser la porte légèrement ouverte.
- Laisser l'intérieur de la machine propre.
- Si la machine est laissée dans des pieces où la température est inférieure à 0^ , l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiente à plus de 0^ et attendre environ 24 heures avant d'activer la machine.
13. DESCRIPTION DU PANNEAU DE COMMANDE
14. DONNÉES TECHNIQUES
A Bouton MARCHE/ARRÉT G Bouton DÉMARRAGE DIFFÉRÉ/CONFIGURATIONS
B Bouton INSCRIPTION Wi-Fi H Bouton DÉPART/ANNUL
C Voyants INSCRIPTION Wi-Fi I Voyants DEMARRAGE DIFFERÉ
D Bouton SELECTION DU PROGRAMME/VERROUILLAGE ENFANTS L Voyant SEL VIDE
E Voyants DEMI-CHARGE M Voyant PASTILLES
F Bouton DEMI-CHARGE/PASTILLES N Voyant SELECTION DU PROGRAMME / Voyant Cycle
Iancé via le contrôle à distance
DIMENSIONS
| DONNÉES | POSE LIBRE | ENCASTRABLE |
| AVEC TOP | SANS TOP | DEMI-INTÉGRÉ | ENCASTRABLE |
| Largeur x Hauteur x Profondeur (cm) | 60x85x60.9 | 59,8x82x58 | 59,8x81,8 ÷ 89,8x57 | 59,8x81,8 ÷ 89,8x55 |
| Profondeur avec porte ouverte (cm) | 120 | 117 | 117 | 117 |
DONNÉES TECHNIQUES (voir plaque signalétique)
| Configurations des places (EN 50242) | 12 | 13 | 14 | 15 | 16 |
| Capacité avec casseroles et vaisselle | 8 personnes | 8 personnes | 9 personnes | 9 personnes | 9 personnes |
| Pression de l'alimentation en eau (MPa) | Mini 0,08 - Maxi 1 |
| Fusible / Alimentation électrique / Tension d'alimentation | Voir plaque signalétique |
15. SELECTION DU PROGRAMME ET FONCTIONS SPECIALES
Bouton MARCHE/ARRÉT ①
- Pour allumer et êtreindre l'appareil, appuyez sur le bouton MARCHE/ARRÉT ①.
Configurations du programme
- Ouvrez la porte et place la vaiselle sale à l'intérieur de l'appareil.
- Appuyez sur le bouton "MARCHE/ ARRÊT" ①. Levoyant correspondant au programme "ÉCO" ou au programme enregistré clignote.
- Sélectionnez un programme différent en appuyant sur le bouton "SELECTION DU PROGRAMME" P. Levoyant associé au programme selectionné clignote.
- Pour sélectionner une option, appuyez sur le bouton correspondant (le voyant s'allume).
- Appuyez sur le bouton "DéPART/ANNUL" (le voyageant associé au programme sélectionné cesse de clignoter et reste allumé).
- Lorsque la porte est fermée, après que le signal sonore a retenti, le programme démarre automatiquement.
En cas de coupure de courant pendant le fonctionnement du lave-vaisse, une mémoire spéciale memorise le programme sélectionné et, lorsque le courant revient, il reprend la où il s'est arrêté.
Programmes "IMPULSION" ou "INTERMITTENT" (uniquement sur certains modèles)
Certain programmes utilisent un système de lavage à impulsion ou intermittent (selon le modele) qui réduit la consommation, le bruit et améliore les performances.
Le fonctionnement "intermittent" de la pompe de lavage n'est PAS considéré comme un dysfonctionnement; il s'agit d'une caractéristique du lavage par impulsion et doit donc être considéré comme une caractéristique normale du programme.
Interrompre un programme
Ouvrir la porte lorsqu'un programme est en cours est déconseillé, en particulier pendant les phases de lavage principal et de rincege final à chaud. Cependant, si la porte est ouverte pendant qu'un programme est en cours (par exemple, pour ajouter de la vaisselle), la machine s'arrête automatiquement. Fermez la porte sans appuyer sur aucun bouton. Le cycle recommence à partir de l'endetroit où il s'est arrêté.
ATTENTION
Si vous ouvrez la portependant le cycle de séchage, un signal sonore intermittent vous avertit que le cycle de séchage n'est pas encore terminé.
Modifier un programme en cours
Si vous souhaitez modifier ou annuler un programme déjà en cours, procédez comme suit:
- Maintenez le bouton "ANNUL" enforcé pendant au moins 3 secondes. Plusieurs signaux sonores retentissent et les voyants des programmes s'allument et s'éteignent individuellement et en sequence.
- Levoyant correspondant au programme "ÉCO" ou au programme enregistré clignote.
- À ce moment-là, un nouveau programme peut être réglé.
ATTENTION
Avant de démarrer un nouveau programme, vérifie qu'il y a encore du produit vaisselle dans le distributeur. Si nécessaire, replissez le réservoir.
Fin du programme
La fin du programme est indiquée par 3 signaux de 3 secondes avec une pause de 20 secondes. Au bout d'une minute, le lavevaisselle s'eteint et le mot "FIN" apparait sur l'écran pendant une minute.
Dans les modèles avec l'option "AUTO DOOR", pendant la phase de séchage, la porte s'ouvre automatiquement et vous doivent attendre le signal de fin de cycle avant de sortir la vaisse.
Bouton d'option DEMI-CHARGE/
PASTICLES
Ce bouton permet de selectionner deux fonctions différentes, en fonction du programme selectionné:
Bouton "DEMI-CHARGE" 12 (uniquement sur certains modèles).
Spécialement conçue pour les petites charges légèrement sales, soit environ la moitié de la capacité du lave-vaisselle. En sélectionnant cette option, vous pouvez
économiser du temps, de l'énergie et de l'eau. ÀpRES avoir sélectionné le programme, appuyez sur le bouton "DEMI-CHARGE" 12 et le voyant s'allumera.
Si cette option n'est pas compatible avec le programme défini, un son retentit.
Bouton "PASTILLES"
(uniquement sur certains modèles).
Cette option optimise l'utilisation des pastilles ("3 en 1"/ "4 en 1"/ "5 en 1", etc.) des détergents combinés. En appuyant sur ce bouton, le programme de lavage sélectionné est modifié afin d'obtenir les valeurs performances avec les détergents combinés (de plus, les voyants indiquant un manque de sel et de liquide de rincege sont désactivés).
Après avoir sélectionné le programme,
maintenez le bouton "PASTILLES" pendant 5 secondes et le voyant s'allumera. Si cette option n'est pas compatible avec le programme définit, un son retentit.
ATTENTION
Une fois cette option selectionnée, elle reste également active (voyant allumé) pour les cycles de lavage suivants et peut uniquement être désactivée (voyant éteint) en appuyant à nouveau sur le bouton pendant 5 secondes.
Cette option est recommandée lors de l'utilisation du programme RAPIDE, dont la durée est prolongée, ce qui permet d'améliorer les performances des pastilles.
Voyant lumineux de remplissage de sel
Ce modele est muni d'unvoyant lumineux sur le panneau de commande qui s'allume quand il est nécessaire de recharger le réservoir de sel.
Bouton "ANNUL" duvoyant de sel (uniquement sur les modèles équipés d'un bouton de réinitialisation du sel)
Après avoir rempli le réservoir de sel, appuyez sur ce bouton pendant quelques secondes, jusqu'à ce que le voyant correspondant s'éteigne.
ATTENTION
Si vous appuyez sur le bouton de réinitialisation sans replir le réservoir de sel, cela interfère avec le bon fonctionnement du voyant du sel.
Afin de garantir le bon fonctionnement duvoyant du sel, VOUS DEVEZ TOUJOURS REMPLIR LE COMPARTIMENT DU SEL COMPLETEMENT.
Bouton d'options DÉMARRAGE DIFFÉRÉ / CONFIGURATIONS"
Ce bouton peut être utilisé pour selectionner deux fonctions différentes.
- DEMARRAGE DIFFÉRÉ
L'heure de démarrage du lave-vaiselle peut être régée avec ce bouton, en différant le départ de 3, 6 ou 9 heures. Effectuez les opérations suivantes pour régler un démarrage différé:
- Choisissez un programme en appuyant sur le bouton "SELECTION DU PROGRAMME" P.
- Appuyez sur le bouton "DÉMARRAGE DIFFÉRÉ" (chaque fois que vous appuyez sur ce bouton, vous pouvez régler le démarrage différé correspondant)
Type A (uniquement sur certains modèles)
Voyant lumineux 3h allumé
Type B (uniquement sur certains modèles)
Voyant lumineux 3h allumé
Voyant lumineux 6h allumé
Voyant lumineux 9h allumé
Pour demarrer le compte à rebours, appuyez sur le bouton "DéPART/
ANNUL" (levoyant de l'heure définie commence à clignoter).
Si un délambda de 9 heures est régèle, le compte à rebours s'affiche via le voyant lumineux 6h au bout de 3 heures et via le voyage 3h au bout de 6 heures.
À la fin des 3 dernières heures (à la fin du compte à rebours), le voyant 3h cette de clignoter et reste allumé pour indiquer la phase de lavage et le programme démarre automatiquement.
Le démarrage différé peut être modifié ou annulé si le compte à rebours n'est pas terminé, et donc que le programme n'a pas encore démarré. Sélectionnez un autre programme ou sélectionnez/désélectionnez le bouton de l'option comme suit:
- Maintenez le bouton ANNUL enforcé pendant au moins 3 secondes. Plusieurs signaux sonores retentissent et les voyants des programmes s'allument et s'éteignent individuellement et en sequence.
- Le démarrage différé et le programme sélectionné seront annulés. Les voyageants de programme clignotent, le lavevaisselle est pré à configurer le programme.
- CONFIGURATIONS
Le lave-vaiselle est livre avec certaines configurations d'usine. Cependant, dans le menu "CONFIGURATIONS", vous pouvez régler différents paramétres en fonction de vos exigences de lavage.
Les paramètres réglibles sont:
ADOUCISSEUR
Pour régler l'adoucisseur, reportez-vous au chapitre correspondant du manuel.
SIGNAL SONORE
Active ou désactive le signal sonore à la fin du programme.
FONCTION MÉMO
Pour activer l'enregistrement du dernier programme utilisé.
Le lave-vaisselle doit TOUJOURS etre eteint avant de commencer cette procedure.
- Allumez le lave-vaisselle en maintainant enforcé le bouton "MARCHE/ARRÊT" ① pendant environ 3 secondes.
- Maintenez enforcé le bouton "CONFIGURATIONS" pendant 5 secondes pour ouvrir le menu. Lorsque vous entrez en mode de configuration, plusieurs voyageants clignotent sur le tableau de bord.
- Vous pouvez maintainant désirir ce que vous voulez définir.
SIGNAL SONORE
- Appuyez sur le bouton "DEMI-CHARGE/
PASTILLES"
pour activer ou
désactiver le signal sonore.
- Le signal sonore reste actif si levoyant
"DEMI-CHARGE/PASTILLES" s'allume et qu'un son retentit;
- Le signal sonore reste inactif si levoyant d'options "DEMI-CHARGE/PASTILLES"
ne s'allume pas et qu'aucun son émis;
- Appuyez sur le bouton "DéPART/
ANNUL" pour enregistrer le réglage et quitter le menu de configuration.
FONCTION MÉMO
Pour permettre la mémorisation du dernier programme utilisé, procédez comme suit:
- Appuyez sur le bouton "DÉMARRAGE
DIFFÉRÉ/CONFIGURATIONS" pour activer ou désactiver la FONCTION MÉMO.
-La FONCTION MÉMO s'active si levoyant "6h"s'allume.
-La FONCTION MÉMO se s'active pas si le voyant "6h" ne s'allume pas.
- Appuyez sur le bouton "DéPART/ANNUL" pour enregistrer le réglage et quitter le menu de configuration.
SECURITE ENFANT
Le lave-vaisselle est équipé d'une sécurité infantélectronique. La fonction Sécurité infantépasive les commandes, empêchant tout changement indésirable ou accidentel.
Activez la sécurité infant et désactive-la de la manière suivante:
ENFANT" pendant environ 5
seconds.
Seul le bouton "MARCHE/ARRÉT" ①
reste actif.
POUR LA DÉSACTIVER
- Appuyez sur le bouton "SECURITE
ENFANT" pendant environ 5
seconds.
En éteignant l'appareil avec le bouton "MARCHE/ARRÉT",① la prochaine fois que vous allumerez le lavevaisselle, la sécurité infant sera activée.
ATTENTION
Si la commande Sécurité infant est active, le lave-vaisselle émet un son et clignote deux fois pour chaque bouton enforcé.
16. CONTROLLE A DISTANCE (WI-FI)
Cet apparéil est équipé de la technologie Wi-Fi qui permet de contrôler la machine à distance via une appli.
APPAIRAGE DE L'APPAREIL (SUR L'APPLICATION)
- Télechargez l'application hOn sur votre apparéil en encadrant le code QR suivant:
ou en cliquant sur le lien: go.haier-europe.com/download-app
L'appli hOn est disponible pour les tablettes et smartphones Android et iOS.
Pour découvert tous les détails des caractéristiques du Wi-Fi, explorez les menus de l'appli en mode DEMO.
- Vérifiez que le réseau est allumé et que votre smartphone/tablette est connecté(e) au réseau Wi-Fi de votre domicile.
La fréquence de votre réseau Wi-Fi domestique doit être réglée sur la bande 2,4 GHz. Vous ne pouvez pas configurer la machine si votre réseau domestique est réglé sur la bande 5 GHz.
- Allumez le BLUETOOTH sur votre smartphone/tablette (s'il est disponible).
- Ouvrez l'application, créez votre profil utilisateur (ou connectez-vous s'il a déjà été créé), puis appairez l'appareil en suivant les instructions s'affichant sur le dispositif ou la procédure désrite dans le "Guide rapide" qui accompagne l'appareil.
Appairage réussi
- Si l'appairage avec l'application est réussi, le voyant "Wi-Fi" s'allume et reste allumé.
- Vous pouvez maintainant contrôle le lave-vaisselle depuis l'application.
Éché c de l'appairage
Si l'appairage échoue (ou n'a pas lieu dans les 5 minutes):
Levoyant "Wi-Fi" s'eteint.
- Le lave-vaiselle ne sera pas connecté.
- Recommencez la procédure d'appairage à partir de l'application.
Réinitialiser le Wi-Fi
En cas de problèmes ou de changement de configuration du routeur de votre domicile (par ex. changement du nom de réseau/mot de passer, du fournisseur Internet, etc.), vous doivent reconnexer la procEDURE d'appairage, soit en supprimant le produit de l'application, soit en modifiant les identifiants du réseau Wi-Fi dans les configurations de l'appareil dans l'application.
ACTIVATION DU CONTRÔLÉ À DISTANCE
Lorsque you souhaitez utiliser le lavevaisselle avec le contrôle à distance:
Assurez-vous que le routeur est allumé et connecté à Internet.
- Remplissez le lave-vaiselle, ajoutez du dédTergent.
- Allumez le lave-vaisselle.
- Appuyez sur la touche "Wi-Fi". Levoyant "Wi-Fi" s'allume et reste allumé.
- Fermez la porte. REMARQUE: Pour les modèles encastrables, effectuez cette opération avant d'allumer le lavevaisselle.
- Il est désormais possible de contrôler le lave-vaisselle depuis l'application.
- Lorsqu'il n'y a pas de cycle en cours: Levoyant "P5" s'allume lorsque le cycle, activé à partir de l'application, démarre.
- Lorsqu'un cycle est déjà en cours:
Levoyant du cycle en cours reste allumé jusqu'à ce que le cycle soit terminé.
DÉSACTIVATION DU CONTROLE À DISTANCE
Pour quitter le mode de contrôle à distance, appuyez à nouveau sur le bouton "Wi-Fi" du lave-vaisselle.
Levoyant "Wi-Fi" clignote très lentement.
- Lorsqu'il n'y a pas de cycle en cours: Il sera possible de selectionner manuellement un nouveau cycle.
Lorsqu'un cycle est en cours:
- Levoyant du cycle en cours resté allumé jusqu'à ce que le cycle soit terminé.
- Le cycle se termine sans etre contrôle via l'application.
Façon alternative de quitter le mode de contrôle à distance.
- Appuyez sur le bouton "DéPART/ANNUL" et maintenez-le,enforcépendant 3 secondes.
Si un cycle est en cours, il est annulé et l'appareil quitte le mode CONTROLE À DISTANCE.
Levoyant"Wi-Fi"se meta clignoter lentement. You pouvezmaintenant configurer un nouveau cycle de lavage au moyen du tableau de commande.
- Appuyez sur le bouton "MARCHE/ ARRET" pendant 3 secondes (ou arrêt).
Si un cycle est en cours, il est mis en pause et l'appareil quitte le mode CONTROLLE A DISTANCE.
Lorsque you le rallumerez, le voyant "Wi-Fi" se mettra a clignoter lentement et tout cycle en cours se poursuivra a partir du point d'interruption.
Si l'appareil est à nouveau éteint et rallumé - soit via le bouton MARCHE/ARRÉT soit à cause d'une coupure de courant - quand le CONTROLE À DISTANCE est activé et qu'un cycle de lavage est en cours, le cycle se poursuivra à partir du point où il a été interrompu. Dans ce casà, le "CONTROLE À DISTANCE" est désactisé.
Si vous ouvrez la porte, tout CONTROLE À DISTANCE sera désacté. Pour recommencer à contrôler l'appareil à partir de l'application, fermez la porte.
Voyant de la connexion Wi-Fi
Lavage précéd e d'un prélavage
Pour les programmes précédés d'un prélavage, nous vous conseillons de mettre une seconde dose de détergent (max. 6 grammes) directement dans le lave-vaisselle.
| Programme | Lessive prélavage | Température de lavage (°C) | Temps de lavage moyen1 (min.) | Fonctions
facultatives |
| P1 | 49° | RAPIDE 49' | ● | 60 | 49 | Touché
"DÉMARRAGE DIFFÉRÉ" | Touché "PASTILLESS" | Touché "DEMI-CHARGE" |
| P2 | | UNIVERSEL | ■ | 60 | 131 | OUI | OUI | N/A |
| P3 | TECO | ECO | ■ | 45 | 233 - 236 | OUI | OUI OUI | |
| P4 | | INTENSIF | ● | 75 | 135 | OUI | OUI | N/A |
| P5 | | PRÉLAVAGE | ■ | ■ | 10 | OUI | N/A | N/A |
= Lessive prélavage
1)Avec de I'eau froide (15^) -Toleration ± 10%
Si vous utilisez de I'eau chaude, le temps restant jusqu'à la fin du programme est automatiquement mis à jour pendant que le programme est en cours.
Les valeurs sont mesurées dans le laboratoire conformément à la norme européen EN 60436 (les valeurs peuvent varier en fonction des conditions d'utilisation).
La durée réelle du cycle de lavage varie selon le modele.
Le programme ECO convient au nettoyage de la vaiselle normalement sale et constitue le programme le plus efficace pour cette utilisation en termes de consommation combinée d'énergie et d'eau. En outre, ce programme est utilisé par les autorités réglementaires pour évaluer la conformité avec la législation européen en matière d'écoconception.
À l'exception du programme ECO, les valeurs données pour les autres programmes sont uniquement indicatives. La durée du cycle peut être influencée par de nombreux facteurs, tels que la température de l'eau, la pression de l'eau du réseau, la température ambiente, la quantité de détermagent utilisée ainsi que le nombre et la répartition de la vaisse dans les paniers.
18. UNITE ADOUCISSEUR DE L'EAU
Selon la source d'approvisionnement, l'eau contient des quantités variables de calcaire et de minéaux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres. Plus la densité de minéaux dans l'eau est élevée, plus celèci est dure. Le lave vaisselle est équipé d'un dispositif d'adoucisseur d'eau qui, avec l'utilisation du sel régénérant, fournit de l'eau douce pour laver la vaisselle. Le degré de durété de votre eau peut vous être communiqué par votre fournisseur d'eau.
Réglage de l'adoucisseur d'eau
L'adoucisseur d'eau peut traiter de l'eau d'une durée allant jusqu'à 90^ (graduation française) ou 50^ (graduation germanique) à partir de six positions de réglage différentes. Dans le tableau ci-dessous sont indiqués les différents degrès de durée de l'eau avec les positions de réglage de l'adoucisseur correspondantes.
| Niveau | Dureté de l'eau | Utilisation de Sel régérant | Voyant de programme |
| °fH (France) | °dH (Allemagne) |
| S0 0-5 0-3 NO | | Aucunvoyant |
| S1 | 6-15 | 4-9 | OUI | P1 |
| S2 | 16-30 | 10-16 | OUI | P1+P2 |
| *S3 | 31-45 | 17-25 | OUI | P1+P2+P3 |
| S4 | 46-60 | 26-33 | OUI | P1+P2+P3+P4 |
| S5 | 61-90 | 34-50 | OUI | P1+P2+P3+P4+P5 |
- L'adoucisseur d'eau est régle en usine sur le niveau 3, adapté à la majorité des cas.
Selon le degré de durée de votre eau, procédez au réglage de l'adoucisseur d'eau comme suit:
Commencer TOUJOURS la procédure avec le lave-vaisseleteint.
- Allumez le lave-vaisse en maintainant enforcé le bouton "MARCHE/ARRÉT" ① pendant environ 3 secondes.
- Maintenez enforcé le bouton "CONFIGURATIONSPendant 5 secondes pour ouvrir le menu. Lorsque vous entrez en mode de configuration, plusieurs voyants du tableau de bord emettent 6 clignotements.
- Appuyez sur le bouton "SELECTION DU PROGRAMME" P pour sélectionner le niveau de calcaire souhaité: à chaque fois que vous appuyez sur le bouton, le voyant correspondant s'allume, comme indiqué dans le tableau cidesssus (P1 S1,P1 + P2 S2) . Pour le niveau "S0", tous les voyants sont eteints.
- Appuyez sur le bouton "DéPART/ANNUL" pour enregistrer le réglage et quitter le menu de configuration.
ATTENZIONE:
Si, pour quelles raison que ce soit, la procédure ne peut être terminée avec succès, éteindre le lave-vaissselle en appuyant sur la touche "MARCHE/ ARRET" ① et recommencer depuis début.
La phase de régénération s'effectue à la fin d'un cycle de lavage.
Environ 3,5 litres d'eau sont consommés en phase de régénération de la résine, avec une consommation d'énergie d'environ 1 Wh et une augmentation de la durée du cycle d'environ 7 minutes.
Pour le cycle Éco, cette phase est indiquée dans le tableau suivant.
| Niveau | Voyant de programme | Fréquence |
| S0 | Aucun voyageant lumineux | Jamais |
| S1 P1 | | 1 fois tous les 9 cycles |
| S2 P2 | | 1 fois tous les 5 cycles |
| *S3 P3 | | 1 fois tous les 4 cycles |
| S4 | P4 | 1 fois tous les 2 cycles |
| S5 | P5 | Chaque cycle |
19. DÉPANNAGE ET GARANTIES
Si vous pensez que le lave-vaisselle ne fonctionne pas correctement, consultez le guide rapide fourni ci-dessous avec certaines astuces pratiques sur la manière de résoudre les problèmes les plus courants. Si le dysfonctionnement persiste ou se produit à nouveau, contactez le centre d'assistance technique.
RAPPORTS SUR LES PANNES
- Modèle avec un afficheur: les erreurs sont indiquées par un numéro précédé de la dette «E» (par ex. Erreur 2 = E2 ) et un bref signal sonore.
- Modèles sans afficheur: les erreurs sont affichées par l'appareil sur toutes les LED en clignotant. Le nombre de clignotement indique le type d'erreur, et sont répétées à un intervalle de 5 secondes (exemple: erreur 2 = deux clignotements, une pause de 5 secondes, deux clignotements etc).
Uniquement les modèles avec un afficheur
| Erreur affichée | Signification et solutions |
| "PAS D'EAU" avec un bref signal sonore (uniquemment sur certains modèles). | Le lave-vaisselle ne se remplit pas d'eau |
| Assurez-vous que l'acciviée d'eau est ouverte. |
| Assurez-vous que le tuyau d'acciviée d'eau n'est pas tordu ou écrasé. |
| ERREUR E2 (avec afficheur) avec un bref signal sonore | Assurez-vous que le tuyau de vidange est situé à la bonne hauteur (voir paragraphe installation). |
| Fermez l'acciviée d'eau, dévissez le tuyau d'acciviée d'eau au dos du lave-vaisselle et contrôlez que le filtre à «sable» n'est pas obstrué. |
| ERREUR E3 (avec afficheur) avec un bref signal sonore | Le lave-vaisselle ne vidange pas l'eau |
| Vérifiez que le tuyau de vidange n'est pas tordu, coincide ou bloqué, et que le filtre n'est pas obstrué. |
| Vérifiez que le siphon n'est pas obstrué. |
| ERREUR E4 (avec afficheur) avec un bref signal sonore | Fuite d'eau |
| Vérifiez que le tuyau de vidange n'est pas tordu, coincide ou bloqué, et que le filtre n'est pas obstrué. |
| Vérifiez que le siphon n'est pas obstrué. |
| ERREUR E8 (avec écran) avec un signal audio court | L'élement chauffant de l'eau ne fonctionne pas correctement ou la plaque filtrante est obstruée |
| Nettoyer la plaque filtrante. |
| ERREUR E18 (avec écran) avec un signal audio court | Problèmes de niveau d'eau; vérifiez si la plaque filtrante est obstruée. |
| Nettoyer la plaque filtrante. |
| ERREUR E21 (avec écran) avec un signal audio court | Alimentation en eau incontrôlée avec électrovanne ouverte. |
| Fermer immédiatement le robinet d'eau et débrancher l'appareil de l'alimentation électrique. |
Autres codes (avec afficheur)
Eteignez l'appareil et débranchez la pise électrique du lave-linge.
Attendez une minute. Rebranchez le lave-vaisse et lancer un programme. Si le problème persististe, contactez un service client/agree.
Uniquement les modèles sans afficheur
Si des dysfonctionnements ou des pannes ont lieu quand un programme est en cours, le voyant correspondant au cycle selectionné clignotera rapidement et vous entendrez un signal sonore intermittent. Dans ce cas-là, éteignez le lave-vaisselle en appuyant sur le bouton «MARCHE/ARRÉT». ÀpRES avoir vérifié que l'alimentation en eau est ouverte, que le tuyau de vidange n'est pas tordu et que le siphon ou les filtres ne sont pas obstrués, réglez à nouveau le programme selectionné.
Si la panne persiste, contactez le centre d'assistance technique.
Le lave-vaiselle est équipé d'un dispositif de sécurité anti-debordement qui, en cas de problème, vide automatiquement tout excédent d'eau.
ATTENTION
Pour garantir le fonctionnement correct du dispositif de sécurité anti-debordement, nous recommendons de ne pas déplacer ou basculer le lave-vaisselle durant le fonctionnement.
S'il s'avere nécessaire de basculer ou de déplacer le lavevaisselle, assurez-vous que le cycle de lavage est terminé et qu'il ne reste pas d'eau à l'intérieur de l'appareil.
Autres pannes
| PANNE | CAUSE | SOLUTION |
| 1. Aucun programme ne fonctionne | La fiche n'est pas branchée dans la prise murale | Branchez la fiche électrique |
| Le bouton O/l n'est pas enforcé | Appuyez sur le bouton |
| La porte est ouverte | Fermez la porte |
| Pas de courant | Contrôlez |
| 2. Le lave-vaiselle ne se remplit pas d'eau | Voir point 1 | Contrôlez |
| Le robinet d'eau est fermé | Ouvrez le robinet d'eau |
| Le tuyau d'acciviée d'eau est tordu | Redressez le tuyau |
| Le filtrtre du tuyau d'acciviée d'eau est obstrué | Nettoyez le filtrtre à l'extrémité du tuyau |
| 3. Le lave-vaiselle ne vide pas l'eau | Le filtré est sale | Nettoyez le filtré |
| Le tuyau de vidange est tordu | Redressez le tuyau |
| La rallonge du tuyau de vidange n'est pas raccordée correctement | Suivez les instructions pour racorder soigneusement le tuyau de vidange |
| Le racord de sortie sur le mur est dirigé vers le bas et pas vers le haut | Applegate un technicien qualifié |
| 4. Le lave-vaiselle vide continuellement l'eau | La position du tuyau de vidange est trop BASSE | Soulevez le tuyau de vidange à au moins 40 cm au-dessus du sol |
| 5. Vous n'entendez pas les bras de lavage tourner | Quantité excessive de détergent | Réduisez la quantité de détergent Utilissez un détergent adapté |
| Un élément empêche la rotation des bras | Contrôlez |
| La plaque de filtration et le filtré sont très sales | Nettoyez la plaque de filtration et le filtré |
| 6. Sur les apparciels électroniques sans afficheur: un ou plusieurs voyants clignotent rapidement | Le robinet de l'avillée d'eau est fermé | Éteignez l'appareil Ouvrez le robinet Programmez à nouveau le cycle |
| 7. La vaisse n'est lavée que partiellement | Voir point 5 | Contrôlez |
| Le fond des casseroles n'a pas été bien lavé | Il faut laisser tremper les casseroles avec des résidues de nourriture brûlés avant de lesmettre au lave-vaiselle |
| Le bord des casseroles n'a pas été bien lavé | Positionné différemment les casseroles |
| Les bras de lavage sont partiellement bloqués | Enlevez les bras de lavage en dévisant les écrous dans le sens des aiguilles d'une montre et rincez-les à l'eau courante |
| La vaisse n'a pas été placéecorrectement | Ne placez pas les assiéttes ou lesplats trop premes les uns des autres |
| L'extrémité du tuyau de vidange est immergée dans l'eau | L'extrémité du tuyau de vidange ne doit pas être au contact de l'eau d'écoulement |
| Vous avez mis une quantité incorrecte de détergent ou bien le détergent estivism et dur | Augmentez la quantité en fonction du degré de salissure de la vaisse ou changez de détergent |
| Le couvercle du compartment du sel n'est pas fermé correctement | Fermez-le correctement |
| Le programme de lavage n'est pas assez complat | Choisissez un programme plus puissant |
| PANNE | CAUSE SOLUTION | |
| 8. Le détergent n'est pas distribué ou est distribué en partie | Des couverts, de la vaisse, des casseroles, etc.Bloquent l'ouverture du département du détergent | Positionnéz la vaisse de manière à ne pas bloquer le département |
| 9. Présence de taches blanches sur la vaisse | L'eau est trop dure | Contrôlez le niveau du sel et du produit de rincege et rajoutez-en Si l'anomalie persiste, contactez le centre d'assistance technique |
| 10. Bruit au cours du lavage | Les plats se cognent les uns contre les autres | Vérifiez à nouveau le rangement de la vaisse dans le panier |
| Les bras rotatifs cognent contre la vaisse | Vérifiez à nouveau le rangement de la vaisse dans le panier |
| 11. La vaisse n'est pas entièrement s'eche | Flux d'air inadéquat | Laissez la portedu lave-vaisse entrouverte à la fin du programme de lavage pour permettre à la vaisse de sécher naturellement |
| Absence du produit de rincege | Remplissez le département du produit de rincege |
N.B.: si l'une des situations ci-dessus entraine de mauvaises performances de lavage ou un rincage insuffisant, otez les restes de nourriture de la vaisselle à la main étant donné que le cycle de sechage final durcit la salissure, rendant ainsi plus difficile son élimination après un lavage successif. Si le dysfonctionnement persiste, contactez le centre d'assistance technique en indiquant le modele de lave-vaisselle. Il est mentionné sur la plaque de la partie supérieure à l'intérieur de la portedu lave-vaisselle ou sur la garantie. Cette information permettra de prendre des mesures plus rapidement et de maniere plus efficace.
À l'exception de la liste des pieces détachées disponibles sur notre site Web, vous ne devez enaucun cas réparer ou tenter de réparer l'appareil ou de faire réparer l'appareil par des personnes inexpérimentées et/ou non qualifiées. Les réparations effectuees par des personnes inexpérimentées et/ou non qualifiées peuvent causeer des blessures ou un dysfonctionnement grave de l'équipment et des dommages matériels. Il est conseillé de contacter nos centres d'assistance technique agreés.
Nous vous recommendons de tous jours utiliser des pieces détachées d'origine qui peuvent être obtenues auprès de notre service client pendant une période d'au moins 10 ans à compter de la mise en circulation de l'appareil dans l'Space économique europeen.
ATTENTION
Le fabricant ne peut être tenu responsable des dommages causés aux objets et aux personnes et/ou des problèmes de sécurité resultant de réparations non effectuees par un centre d'assistance technique/agréé ou un prestataire de services agréé par le fabricant conformément aux directives de l'entreprise relatives à la réparation et à l'entretien de ses produits. Tout dommage causé au produit par un personnel non autorisé pendant une tentative de réparation ne sera pas couvert par la garantie conventionnelle.
À partir du 1er mars 2021, les informations sur l'énergie et l'environnement relatives à l'étiquetage énergétique des appareils menagers et les specifications de leur écoconception sont disponibles en Europe dans la base de données produits (EPREL) à l'adresse suivante https://eprel.ec.europa.eu/ ou via le code QR figurant sur l'étiquette-énergie.
Assistance et garantie
Le produit est garanti selon la loi et conformément aux conditions figurant sur le certificat de garantie fourni avec le produit. Le certificat doit être conservé et représenté à un centre d'assistance technique agrée en cas de besoin, de même qu'une preuve d'achat. Vous pouvez également consulter les conditions de garantie sur notre site web.
Pour bénéficier de l'assistance, veuilles replir le formulaire en ligne ou nous contacter au numéro indiqué sur la page d'aide de notre site web.
Le fabricant n'est pas responsable des erreurs d'impression dans cette brochure. Par ailleurs, le fabricant se reserve le droit d'effectuer tout changement jugé utile à ses produits sans modifier leurs caractéristiques essentielles.
20. CONDITIONS AMBIANTES
Cet apparéil est commercialisé en accord avec la directive européen 2012/19/EU sur les déchets des équipements électriques etlectroniques (DEEE).
Les déchets des équipements électriques et électroniques (DEEE) contiennent des substances polluantes (ce qui peut entraîner des conséquences négatives pour l'environnement) et des composants de base (qui peuvent être réutilisés). Il est important de Traitsir ce type de déchets de manière appropriée afin de pouvoir eliminer correctement tous les pollutants et de recycler les matériaux.
Les particuliers peuvent jourer un role important en veillant à ce que les DEEE ne deviennent pas un problème environnemental. Il est essentiel de suivre quelques règles simples:
- Les DEEE ne doivent pas etre traites comme les déchets menagers;
- Les DEEE doivent être remis aux points de collecte enregistrés. Dans de nombreux pays, la collecte des produits gros electroménagers peut être effectue à domicile.
Dans de nombreux pays, lorsque vous achetez un nouvel apparéil, l'ancien peut être returné au détaillant qui doit collecter gratuitement sur la base un contre un. L'équipment repris doit être équivalent ou bien avoir les mêmes fonctions que le produit acquis.
