Boîtier JBOD TL-R400S TL-R1200S-RP Guide de l’utilisateur Version du document : 5 26/02/2025Table des matières

2. Présentation produit

• À propos des boîtiers JBOD QNAP p. 5
• Spécications matérielles p. 5
• Contenu de la boîte p. 8
• Composants p. 9
• Panneau avant p. 9
• Panneau arrière p. 10

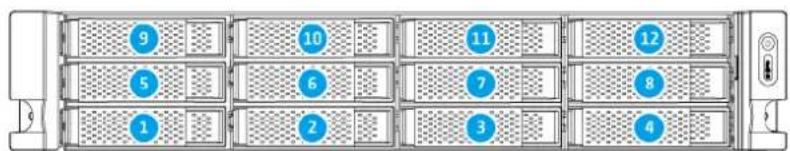

• Numérotation des disques p. 12
• Conguration requise pour l'installation p. 13
• Conguration du boîtier JBOD p. 14

3. Installation du matériel

• Installation du disque p. 15
• Installation de disques 3,5 pouces sur des plateaux de 3,5 pouces p. 15
• Installation de disques 2,5 pouces sur des plateaux de 3,5 pouces p. 17
• Installation de SSD sur des plateaux de 3,5 pouces p. 19
• Installation des poignées p. 21
• Connexion du boîtier JBOD à un NAS p. 22
• Connexion du boîtier JBOD à un serveur p. 25
• Blocs d'alimentation redondants remplaçables à chaud p. 27
• Kit de rails p. 28

4. Opérations de base

Forcer la reconnaissance du boîtier JBOD avec Stockage et snapshot ou le QNAP JBOD Manager...31 Remplacement à chaud les disques en panne..........................................................................................31 Assistance et autres ressources..................................................................................................................32

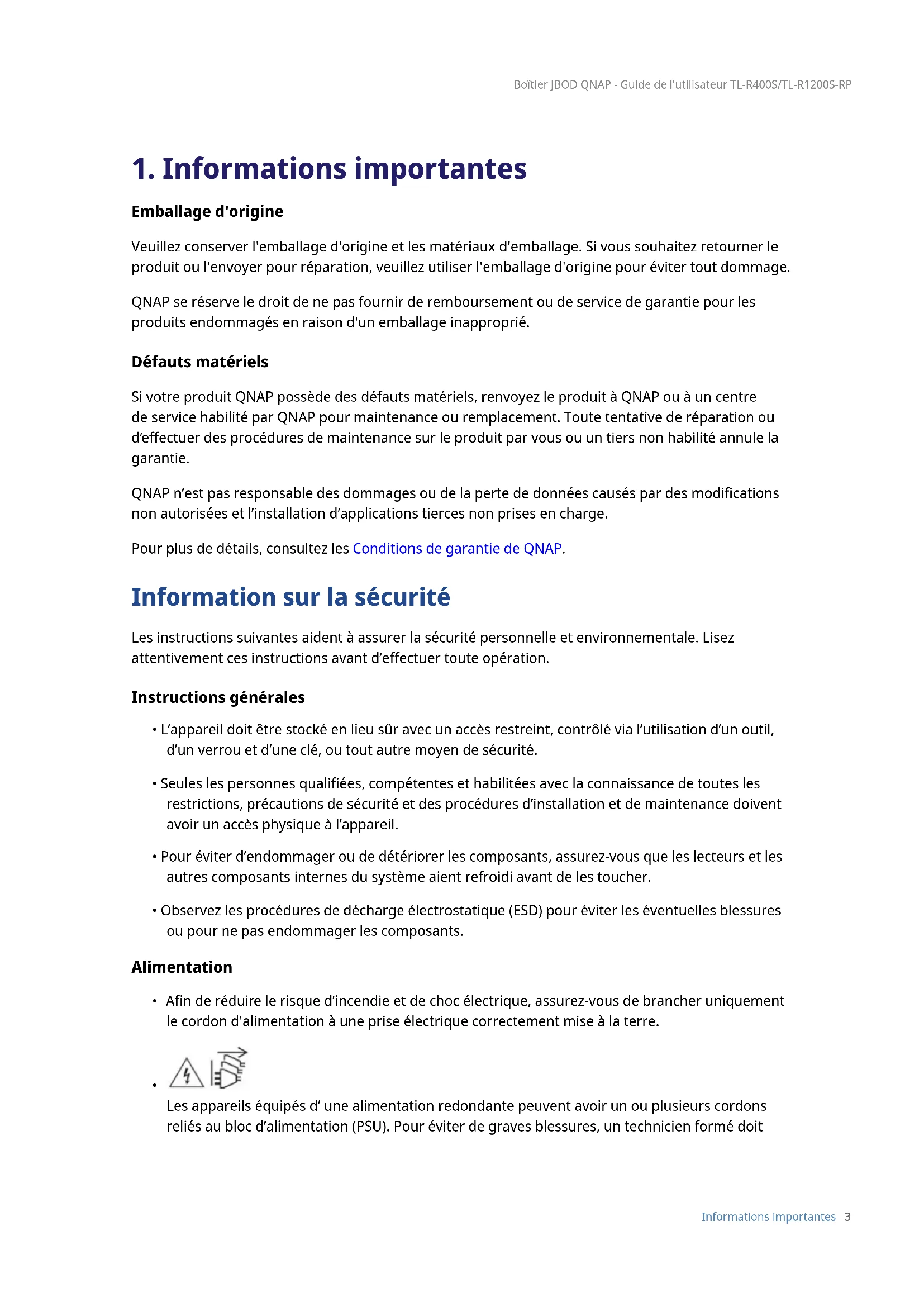

Emballage d'origine Veuillez conserver l'emballage d'origine et les matériaux d'emballage. Si vous souhaitez retourner le produit ou l'envoyer pour réparation, veuillez utiliser l'emballage d'origine pour éviter tout dommage. QNAP se réserve le droit de ne pas fournir de remboursement ou de service de garantie pour les produits endommagés en raison d'un emballage inapproprié. Défauts matériels Si votre produit QNAP possède des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité par QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’eectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie. QNAP n’est pas responsable des dommages ou de la perte de données causés par des modications non autorisées et l’installation d’applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP. Information sur la sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’eectuer toute opération. Instructions générales

• L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil.

• Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.

• Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants. Alimentation

• An de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre.

Les appareils équipés d’ une alimentation redondante peuvent avoir un ou plusieurs cordons reliés au bloc d’alimentation (PSU). Pour éviter de graves blessures, un technicien formé doit Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Informations importantes 3déconnecter tous les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système. Pile système

• Ce produit contient une pile bouton.

• Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures.

• Tenez les piles hors de la portée des enfants.

• Si vous pensez que vos piles ont été avalées ou placées dans toute partie du corps, consultez immédiatement un médecin.

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.

• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie. Pièces en mouvement

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales de ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation.

Composants en déplacement : Tenez les parties de votre corps à l’écart des autres composants en mouvement.

• L’appareil ne convient pas pour une utilisation dans des lieux où peuvent se trouver des enfants. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Informations importantes 42. Présentation produit Ce chapitre fournit des informations de base sur les boîtiers JBOD QNAP TL-R400S et TL-R1200S-RP. À propos des boîtiers JBOD QNAP Les boîtiers JBOD QNAP sont conçus pour augmenter la capacité et l’utilité de votre NAS ou de votre ordinateur et fournissent un large éventail d’applications de stockage. Les disques installés dans les boîtiers JBOD peuvent être gérés indépendamment ou congurés comme RAID logiciel par l’appareil hôte. Le TL-R400S et le TL-R1200S-RP comprennent des ports SFF-8088 SATA 6 Gbit/s pour assurer un transfert des données rapide et ecace entre le boîtier JBOD et l’appareil hôte. Spécications matérielles Avertissement Si votre produit QNAP possède des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité par QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’eectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie. QNAP n’est pas responsable des dommages ou de la perte de données causés par des modications non autorisées et l’installation d’applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP. Composant TL-R400S TL-R1200S-RP Informations de commande N/P commande TL-R400S TL-R1200S-RP Stockage Baies de disques 4 x disques SATA 6 Gbit/s 3,5 pouces 12 x disques SATA 6 Gbit/s 3,5 pouces Compatibilité des disques

• Disques durs SATA 3,5 pouces

• Disques durs SATA 2,5 pouces

• SSD SATA 2,5 pouces Remplacement à chaud Pris en charge Ports d'E/S externes et emplacements d'extension Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 5Composant TL-R400S TL-R1200S-RP Ports SFF 1 x SFF-8088 (baies de lecteur 1 à

• Port 1 : Baies de lecteur 1 à 4

• Port 2 : Baies de lecteur 5 à 8

• Port 3 : Baies de lecteur 9 à 12 Important

• Chaque port SFF-8088 prend en charge quatre voies SATA 6 Gbit/s.

• Ces ports servent uniquement à connecter l’adaptateur bus de l’hôte à un boîtier JBOD. Interface Commutateurs • Alimentation Important Après avoir éteint le boîtier JBOD, QNAP recommande d’attendre au moins deux secondes pour le rallumer.

• Vitesse de ventilateur

• Alerte audio Dimensions Facteur de forme 1U, monté en rack 2U, monté en rack Dimensions (H x L x

4,39 x 43,89 x 29,11 mm (1,73 x 17,28 x 11,46 pouces) 89 x 482 x 534 mm (3,50 x 18,98 x 21,02 pouces) Poids net 3,66 kg (8,06 livres) 6,17 kg (13,6 livres) Autres Compatibilité des rails Rail-B02 Remarque Les kits de rails ne sont pas inclus dans le NAS et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou consultez https://shop.qnap.com. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 6Composant TL-R400S TL-R1200S-RP Bloc d'alimentation 100W, 100-240 VCA, 50/60 Hz 250W, 100-240 VCA, 50/60 Hz Avertissement An de réduire le risque d’incendie et de choc électrique, assurez- vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre. Niveau sonore 22,1 dB(A) 33,7 dB(A) Remarque Le niveau sonore a été testé à une position de témoin, qui se trouve à un mètre du boîtier JBOD. L’appareil de test fonctionnait à faible vitesse avec le nombre maximal de lecteurs installés. Ventilateurs Système : 2 x ventilateur intelligent de 4 cm, 12 V CC Système : 2 x ventilateur intelligent de 7 cm, 12 V CC Avertissement Pour éviter d’endommager ou de détériorer les composants, ne touchez pas aux ventilateurs lorsque l’appareil est connecté à une source d’alimentation. Température de fonctionnement 0˚C à 40˚C (32˚F à 104˚F) Humidité relative • Humidité relative sans condensation : 5 % à 95 %

• WBGT : 27˚C (80,6˚F) Emplacement de sécurité Emplacement de sécurité Kensington Conseil Les spécications des modèles sont susceptibles d'être modiées sans préavis. Pour consulter les dernières spécications, rendez-vous sur https://www.qnap.com. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 7Contenu de la boîte Élément Quantité Boîtier JBOD 1 Adaptateur secteur TL-R400S : 1 Câble d'alimentation 1 câbles connecteurs SFF-8088 TL-R400S : 1 Câbles SFF-8088 vers SFF-8644 TL-R1200S-RP : 3 Adaptateur de bus hôte QXP-x00eS • TL-R400S : QXP-400eS-A1164

• TL-R1200S-RP : QXP-1600eS Vis pour disques 2,5 pouces • TL-R400S : 12

• TL-R1200S-RP : 36 Vis pour disques 3,5 pouces • TL-R400S : 16

• TL-R1200S-RP : 48 Guide d'installation rapide (QIG) 1 Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 8Composants Panneau avant TL-R400S

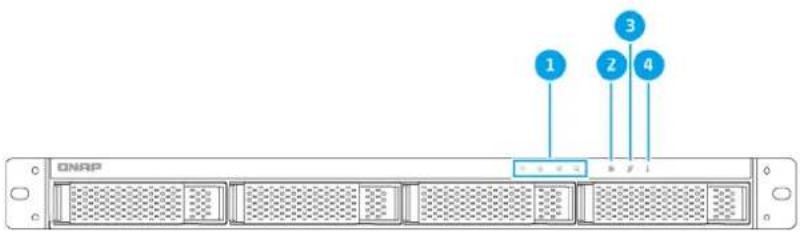

Composant 1 LED Disque 3 LED de liaison 2 LED d’erreur du ventilateur 4 LED d’état Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 9TL-R1200S-RP

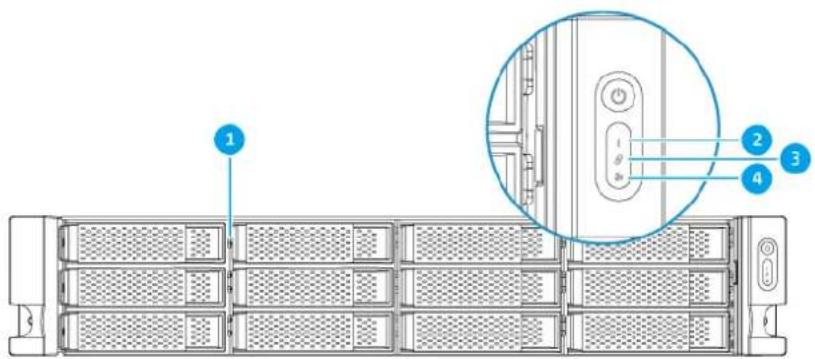

Composant 1 LED Disque 3 LED de liaison 2 LED d’état 4 LED d’erreur du ventilateur Panneau arrière TL-R400S Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 10Nu mér

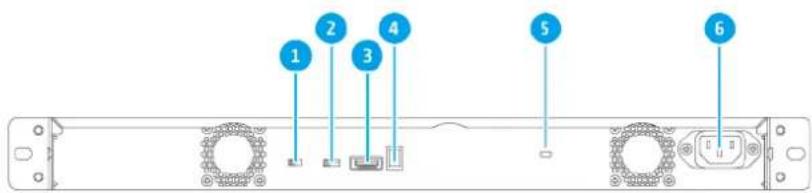

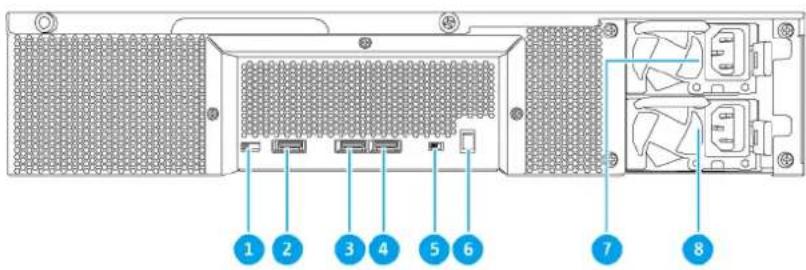

Composant 1 Commutateur d’alerte audio 4 Interrupteur d'alimentation 2 Commutateur de vitesse du ventilateur 5 Emplacement de sécurité Kensington 3 Port SFF-8088 (baies de lecteur 1 à 4) 6 Entrée d’alimentation TL-R1200S-RP

Composant 1 Commutateur de vitesse du ventilateur 5 Commutateur d’alerte audio 2 Port SFF-8088 3(baies de lecteur 9 à 12) 6 Interrupteur d'alimentation 3 Port SFF-8088 2(baies de lecteur 5 à 8) 7 Bloc d'alimentation 1 4 Port SFF-8088 1(baies de lecteur 1 à 4) 8 Bloc d'alimentation 2 Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 11Numérotation des disques TL-R400S TL-R1200S-RP Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 12Conguration requise pour l'installation Catégorie Élément Environ‐ nement

• Température ambiante : 0˚C à 40˚C (32˚F à 104˚F)

• Humidité relative sans condensation : 5 % à 95 %

• WBGT : 27˚C (80,6˚F)

• Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques

• L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seuls les administrateurs d’appareil qualiés, formés et habilités avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil. Matériel et périphé‐ riques

• Disques de stockage Conseil Pour obtenir une liste des modèles de disques compatibles, rendez-vous sur https://www.qnap.com/compatibility.

• Un ou plusieurs câbles connecteurs SF-8088

• Adaptateur de bus hôte Important Les adaptateurs de bus hôtes QNAP QXP-400eS-A1164 et QXP-1600eS sont nécessaires pour connecter le boîtier JBOD à un appareil hôte. Il se peut que les adaptateurs de bus hôtes tiers ne soient pas compatibles avec les boîtiers JBOD QNAP. Outils • Tournevis Phillips n°1 ou 2

• Bracelet anti-statique Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 13Conguration du boîtier JBOD

1. Placez le boîtier JBOD dans un environnement répondant aux exigences.

Pour plus de détails, voir Conguration requise pour l'installation.

2. Installer le boîtier JBOD sur un rack.

Pour plus de détails, consultez les rubriques suivantes :

• Installation des poignées

3. Installer les disques.

Pour plus de détails, consultez les rubriques suivantes :

• Installation de disques 3,5 pouces sur des plateaux de 3,5 pouces

• Installation de disques 2,5 pouces sur des plateaux de 3,5 pouces

• Installation de SSD sur des plateaux de 3,5 pouces

4. Branchez le cordon d'alimentation.

5. Connectez le boîtier JBOD sur votre NAS ou serveur.

Pour plus de détails, consultez les rubriques suivantes :

• Connexion du boîtier JBOD à un NAS

• Connexion du boîtier JBOD à un serveur

6. Mettez le boîtier JBOD sous tension.

Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Présentation produit 143. Installation du matériel Cette section fournit des informations sur l'installation des lecteurs ainsi que sur la connexion du boîtier JBOD à un NAS ou à un ordinateur. Installation du disque Les boîtiers JBOD QNAP sont compatibles avec les disques durs 3,5 pouces et 2,5 pouces et avec les SSD 2,5 pouces. Installation de disques 3,5 pouces sur des plateaux de 3,5 pouces Avertissement

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

1. Mettez le boîtier JBOD hors tension.

2. Retirez un plateau de disque.

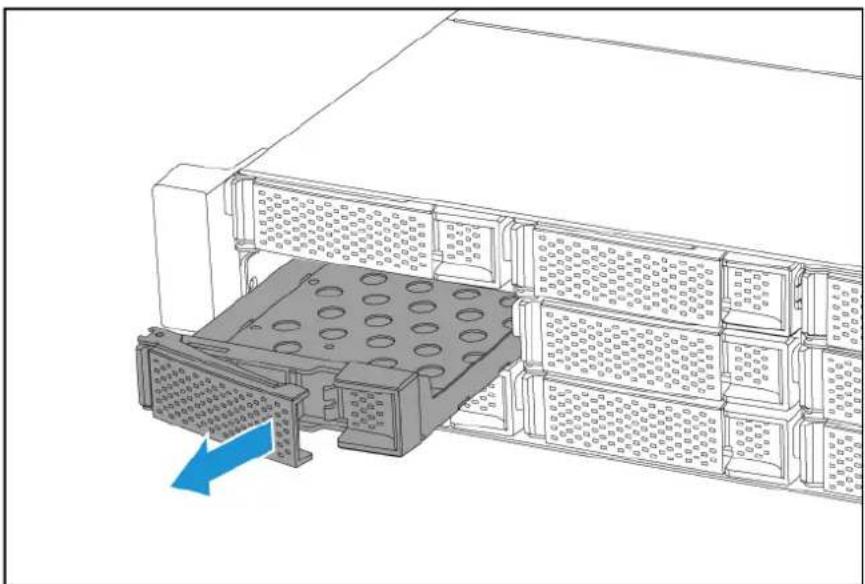

a. Tirez sur la poignée pour libérer le plateau. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 15b. Tirez sur le plateau pour le sortir.

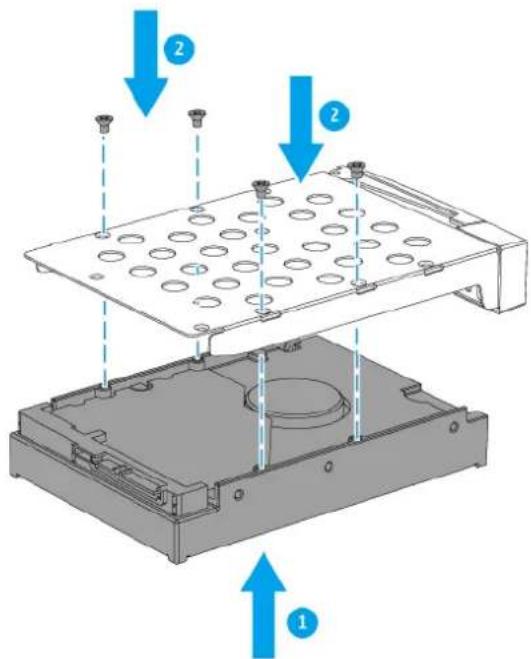

3. Installez un disque sur le plateau.

a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b. Fixez les vis.

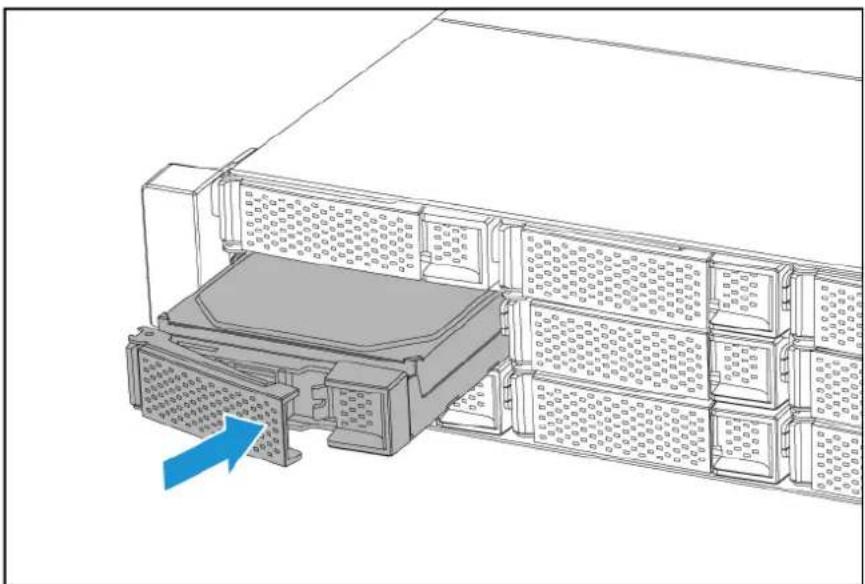

4. Placez le plateau dans la baie du disque.

a. Placez le plateau dans la baie. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 16b. Poussez la poignée.

5. Mettez le boîtier JBOD sous tension.

Remarque Le boîtier JBOD peut prendre jusqu'à 30 secondes pour détecter l'installation du nouveau disque. Installation de disques 2,5 pouces sur des plateaux de 3,5 pouces Avertissement

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

1. Mettez le boîtier JBOD hors tension.

2. Retirez un plateau de disque.

a. Tirez sur la poignée pour libérer le plateau. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 17b. Tirez sur le plateau pour le sortir.

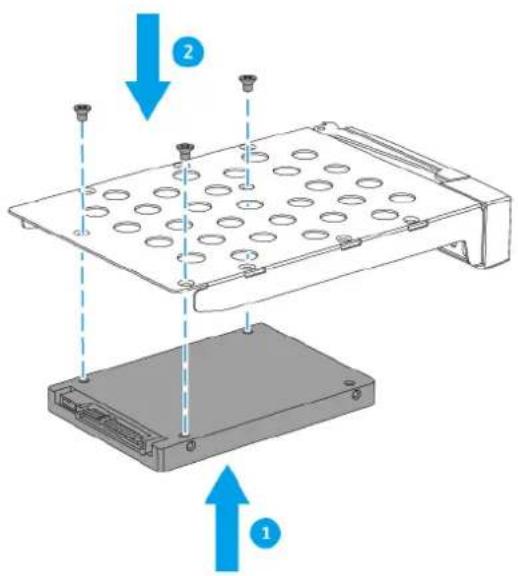

3. Installez un disque sur le plateau.

a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b. Fixez les vis.

4. Placez le plateau dans la baie du disque.

a. Placez le plateau dans la baie. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 18b. Poussez la poignée.

5. Mettez le boîtier JBOD sous tension.

Remarque Le boîtier JBOD peut prendre jusqu'à 30 secondes pour détecter l'installation du nouveau disque. Installation de SSD sur des plateaux de 3,5 pouces Avertissement

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

1. Mettez le boîtier JBOD hors tension.

2. Retirez un plateau de disque.

a. Tirez sur la poignée pour libérer le plateau. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 19b. Tirez sur le plateau pour le sortir.

3. Installez un disque sur le plateau.

a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b. Fixez les vis.

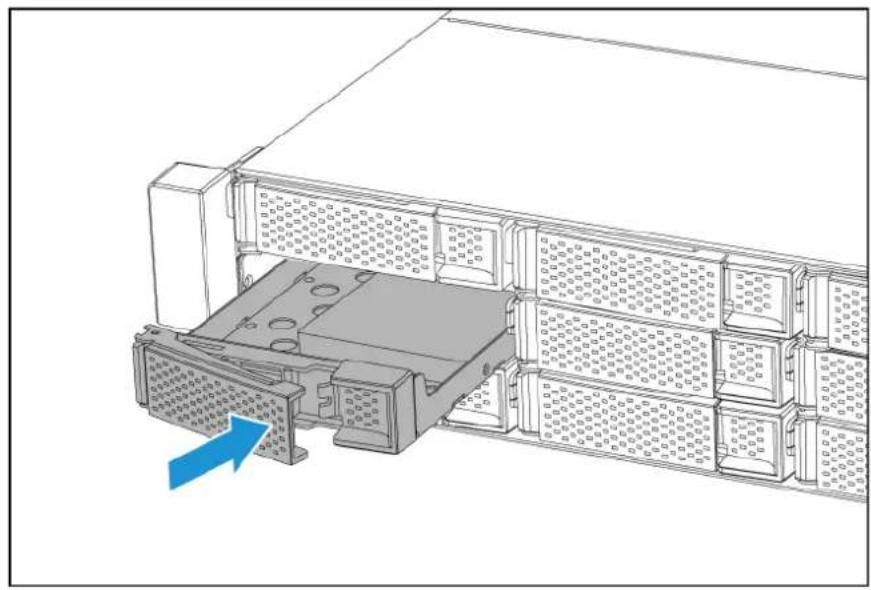

4. Placez le plateau dans la baie du disque.

a. Placez le plateau dans la baie. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 20b. Poussez la poignée.

5. Mettez le boîtier JBOD sous tension.

Remarque Le boîtier JBOD peut prendre jusqu'à 30 secondes pour détecter l'installation du nouveau disque. Installation des poignées L’installation des poignées vous permet d’avoir une meilleure prise et de sécuriser le boîtier JBOD TL-R400S.

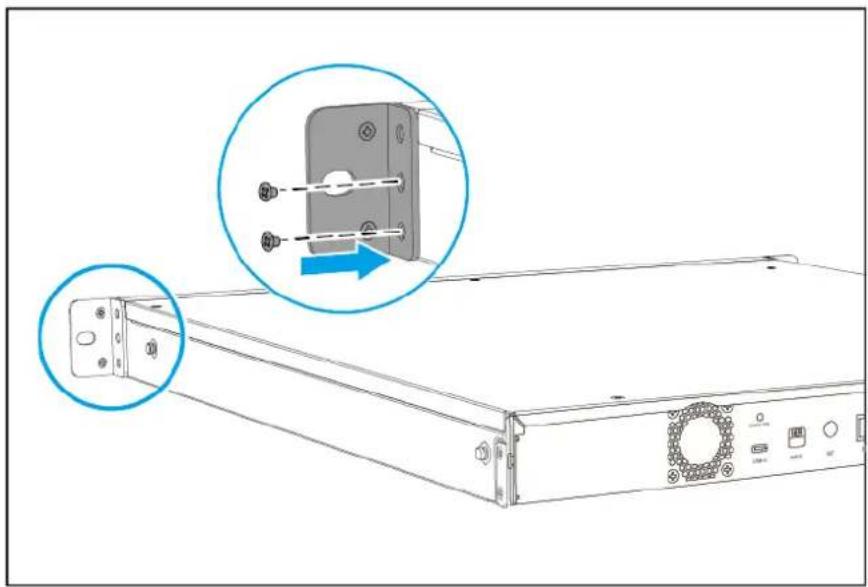

1. Mettez le boîtier JBOD hors tension.

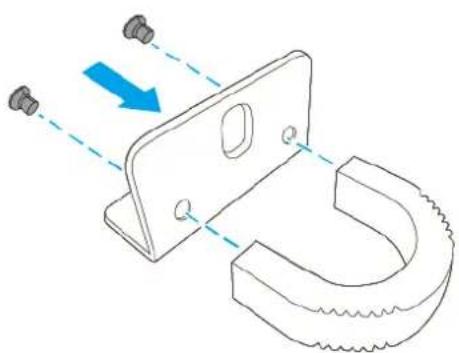

2. Installez une poignée sur un support en équerre.

a. Alignez les ouvertures sur la poignée avec les deux trous de vis ronds sur le support en équerre. b. Alignez les vis pour xer la poignée sur le support en équerre. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 213. Installez le support en équerre sur le boîtier JBOD. a. Alignez les trous sur le support en équerre avec les trous sur le châssis. Remarque Assurez-vous que la poignée est orientée dans la même direction que le panneau avant. b. Fixez les vis.

4. Installez une deuxième poignée de l'autre côté du châssis.

5. Mettez le boîtier JBOD sous tension.

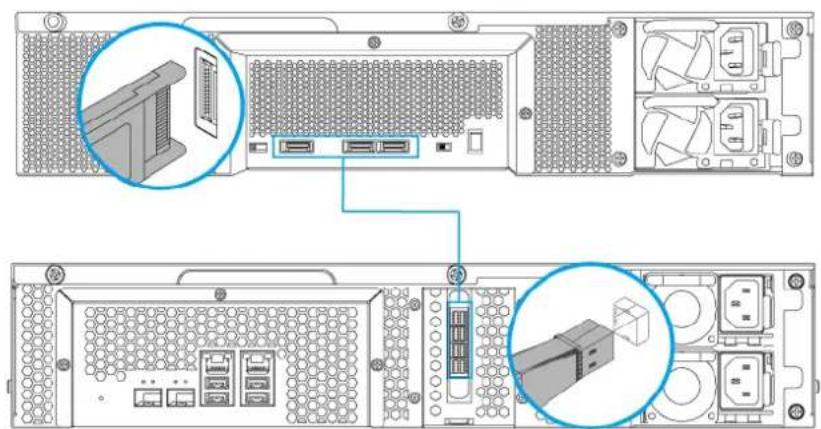

Connexion du boîtier JBOD à un NAS Important QTS peut prendre en charge un maximum de deux boîtiers JBOD. Le NAS doit exécuter QTS hero ou QTS 4.4.2 (ou des versions ultérieures).

2. Mettez le boîtier JBOD hors tension.

3. Connectez le boîtier JBOD au NAS.

a. Connectez un ou plusieurs câbles connecteurs SFF-8088 aux ports SFF-8088 sur le boîtier JBOD. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 22b. Connectez un ou plusieurs câbles connecteurs SFF-8088 aux ports SFF-8088 ou SFF-8644 sur l’adaptateur de bus hôte installé dans le NAS. Remarque Consultez la section d’installation matérielle du guide de l'utilisateur de NAS pour des instructions sur l’installation des cartes d'extension. Longueur maximum recommandée pour le câble SFF est d’1 mètre. Utiliser un câble plus long peut dégrader le signal ou les performances. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 23Important Les adaptateurs de bus hôtes QNAP QXP-400eS-A1164 et QXP-1600eS sont nécessaires pour connecter le boîtier JBOD à un appareil hôte. Les adaptateurs de bus hôtes tiers ne sont pas compatibles avec les boîtiers JBOD QNAP. TL-R400S TL-R1200S-RP

4. Mettez les boîtiers JBOD sous tension.

6. Vériez que les boîtiers JBOD sont reconnus par le NAS.

a. Connectez-vous à QTS en tant qu'administrateur. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 24b. Allez dans Menu principal > Stockage et snapshots > Vue d'ensemble > Stockage. c. Vériez que les boîtiers JBOD sont répertoriés. Remarque Le NAS peut prendre jusqu'à 30 secondes pour détecter le boîtier JBOD et les disques installés. Connexion du boîtier JBOD à un serveur Remarque Un serveur Windows ou Linux ne limite pas le nombre de boîtiers JBOD qu’il peut prendre en charge.

1. Mettez le serveur hors tension.

2. Mettez le boîtier JBOD hors tension.

3. Connecter le boîtier JBOD à un serveur.

a. Connectez un ou plusieurs câbles connecteurs SFF-8088 aux ports SFF-8088 sur le boîtier JBOD. b. Connectez un ou plusieurs câbles connecteurs SFF-8088 aux ports SFF-8088 ou SFF-8644 sur l’adaptateur de bus hôte installé dans le NAS. Remarque Consultez la section d’installation matérielle du guide de l'utilisateur de NAS pour des instructions sur l’installation des cartes d'extension. Longueur maximum recommandée pour le câble SFF est d’1 mètre. Utiliser un câble plus long peut dégrader le signal ou les performances. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 25Important Les adaptateurs de bus hôtes QNAP QXP-400eS-A1164 et QXP-1600eS sont nécessaires pour connecter le boîtier JBOD à un appareil hôte. Les adaptateurs de bus hôtes tiers ne sont pas compatibles avec les boîtiers JBOD QNAP. TL-R400S TL-R1200S-RP c. Facultatif : Connectez des boîtiers JBOD supplémentaires au serveur.

4. Mettez les boîtiers JBOD sous tension.

Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 265. Mettez le serveur sous tension.

6. Vériez que le boîtier JBOD sont reconnus par le serveur.

a. Allez dans l’utilitaire de gestion de disques de votre serveur ou ouvrez QNAP External RAID Manager dans Windows ou Linux. Remarque Pour télécharger QNAP JBOD Manager, allez dans https://download.qnap.com. b. Vériez que le boîtier JBOD est listé. Blocs d'alimentation redondants remplaçables à chaud Avertissement Le NAS peut avoir un ou plusieurs cordons reliés au bloc d’alimentation (PSU). Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU avant d’installer ou de remplacer des composants système. Remarque Cette tâche s’applique au boîtier JBOD TL-R1200S-RP.

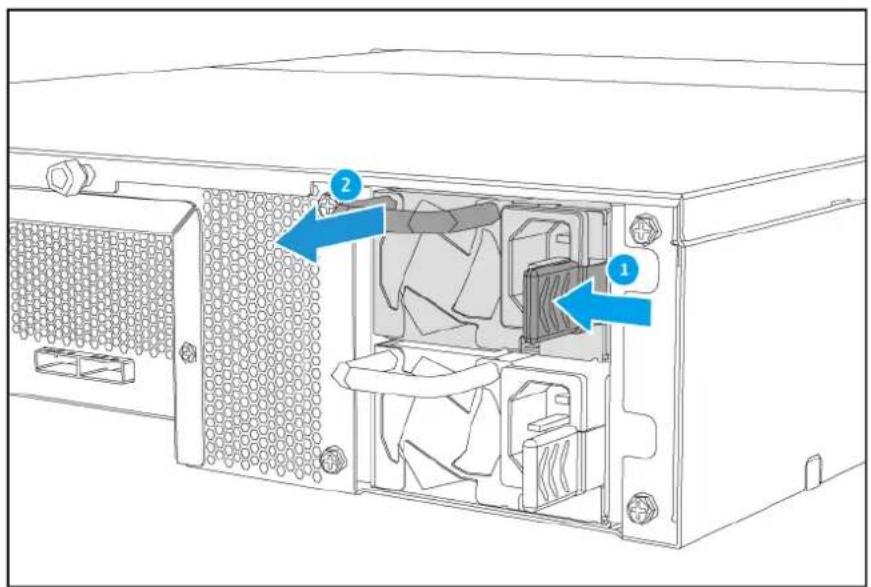

1. Débranchez le cordon d'alimentation de la prise électrique et de l'alimentation que vous

2. Appuyez fermement sur le loquet vers la poignée, puis retirez l'alimentation.

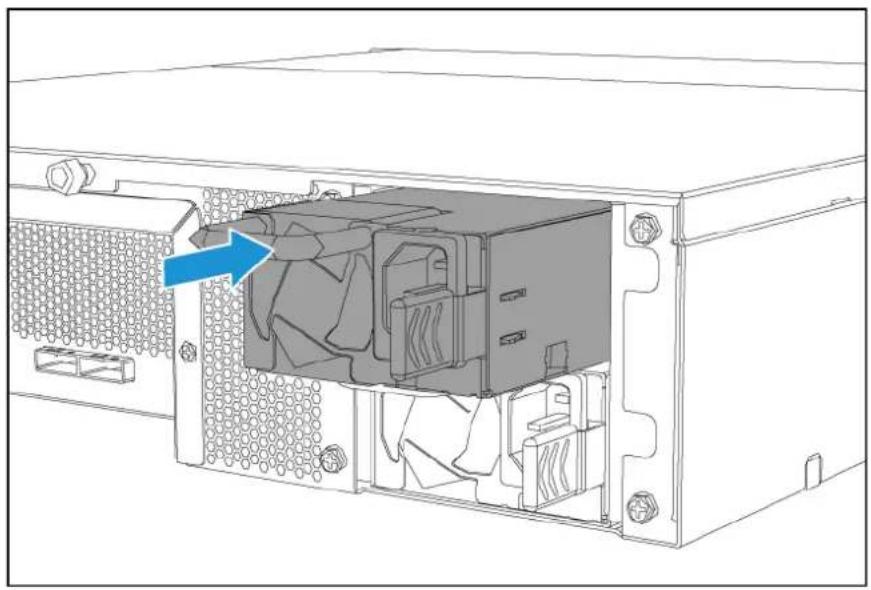

Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 273. Insérez la nouvelle alimentation.

4. Connectez le cordon d'alimentation au PSU et à la prise électrique.

5. Activer les alertes pour les échecs d'alimentation.

a. Connectez-vous à QTS en tant qu’administrateur. b. Allez dans Panneau de conguration > Système > Matériel > Général. c. Sélectionnez Activer le mode d'alimentation redondante. d. Cliquez sur Appliquer tout. Kit de rails Le TL-R400S et le TL-R1200S-RP sont compatibles avec le modèle suivant :

• RAIL-B02 Les kits de rails ne sont pas inclus avec le boîtier JBOD et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou http://shop.qnap.com . Vous pouvez trouver des informations d'installation dans la boîte du kit de rails. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Installation du matériel 284. Opérations de base Ce chapitre décrit les opérations de base du boîtier JBOD. LED Les LED indiquent l'état du système et des informations connexes lorsque l’appareil est sous tension. Les informations suivantes relatives aux LED ne concernent que les disques correctement installés, lorsque l’appareil est connecté au réseau ou à un hôte. Pour plus de détails sur l’emplacement des LED, voir Panneau avant. LED État Description État du système Vert Le boîtier JBOD est prêt. Rouge • Un ventilateur système ne fonctionne pas.

• La température du système est supérieure à 65° C. Lien Vert Le boîtier JBOD est connecté à un appareil hôte. Désactivé Le boîtier JBOD n'est pas connecté à un appareil hôte. Ventilateur Rouge Un ventilateur système ne fonctionne pas. Lecteur Vert • Le boîtier JBOD est sous tension.

• Aucune unité d'extension JBOD n’a été détectée. Rouge Une erreur de lecture/écriture sur le disque s'est produite. Remarque Les LED de disque fonctionnent uniquement lorsqu’il est connecté à un NAS ou à un ordinateur qui exécute QTS, QTS hero ou QNAP JBOD Manager. Alerte audio Remarque L’alerte audio peut être activée/désactivée à l’aide du commutateur d’alerte audio sur le panneau arrière du boîtier JBOD. Pour plus de détails, voir Panneau arrière. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Opérations de base 29Durée Fréquence Description Bip bref (0,5 seconde) 1 • La liaison vers le boîtier JBOD est active.

• La liaison vers le boîtier JBOD est inactive. Bip long (2 secondes) 3 (toutes les 5 minutes)

• Un ventilateur système ne fonctionne pas.

• La température du système est au-dessus du seuil. Remarque

• Par défaut, le seuil d'avertissement de la température est de 65° C. Vous pouvez dénir le seuil à une température entre 55° C et 69° C à l’aide de QNAP JBOD Manager.

• Le seuil critique de température est de 70° C. Commutateur de vitesse du ventilateur Le panneau arrière du boîtier JBOD inclut un commutateur de vitesse du ventilateur pour congurer manuellement la vitesse des ventilateurs système. Paramètres de la vitesse du ventilateur :

• Auto Si réglée sur Auto, la vitesse du ventilateur change automatiquement en fonction de la température interne du boîtier JBOD.

• Basse Pour plus de détails, voir Panneau arrière. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Opérations de base 305. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer la reconnaissance du boîtier JBOD avec Stockage et snapshot ou le QNAP JBOD Manager Si Stockage et snapshots ou le QNAP JBOD Manager ne parvient pas à localiser le boîtier JBOD au cours de l’opération, les disques ou les données peuvent être défectueux.

1. Mettez le boîtier JBOD hors tension.

2. Retirez tous les disques.

3. Mettez le boîtier JBOD sous tension.

4. Localisez le boîtier JBOD à l'aide de Stockage et snapshots ou du QNAP JBOD Manager.

5. Réinsérer les disques.

6. Continuez avec l’opération.

Remplacement à chaud les disques en panne Le Boîtier JBOD prend en charge le remplacement à chaud des disques dans les situations suivantes :

• RAID 1 : Un disque membre tombe en panne

• RAID 5 : Un disque membre tombe en panne

• Un disque membre tombe en panne

• Deux disques membres tombent en panne

• RAID 50 : Un disque membre par sous-groupe de disques tombe en panne

• RAID 60 : Deux disques membres par sous-groupe de disques tombent en panne

1. Connectez-vous à QTS.

2. Allz dans Menu principal > Stockage et snapshots > Stockage > Stockage externe.

3. Localisez le disque défectueux.

4. Préparez un nouveau disque dur avec une capacité identique ou supérieure au disque dur

5. Retirez le disque défectueux du boîtier JBOD.

6. Attendez environ 30 secondes ou jusqu’à ce que le boîtier JBOD émette deux bips.

7. Enlevez le disque dur en panne de la baie de lecteur de disque.

8. Insérez le nouveau disque dur dans la baie du disque.

Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Dépannage 319. Installez le nouveau disque. Le boîtier JBOD émet deux bips sonores.

10. Attendez environ 30 secondes ou jusqu’à ce que le boîtier JBOD émette deux bips.

11. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage/Snapshots.

12. Localisez le volume qui contient le nouveau disque, puis vériez que l’état indique

Reconstruction. Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources URL Documentation https://download.qnap.com Liste de compatibilité https://www.qnap.com/compatibility Compatibilité des migrations NAS https://www.qnap.com/go/nas-migration Compatibilité des unités d'extension https://www.qnap.com/go/compatibility-expansion Portail de service https://service.qnap.com Statut de prise en charge des produits https://www.qnap.com/go/product/eol.php Téléchargements https://download.qnap.com Forum de la communauté https://forum.qnap.com Boutique d'accessoires QNAP https://shop.qnap.com Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Dépannage 326. Glossaire Utilitaire QTS Système d’exploitation des NAS QNAP QNAP JBOD Manager Utilitaire logiciel pour Windows, Linux et macOS qui vous permet d’acher et de congurer les boîtiers JBOD QNAP Stockage et snapshots Utilitaire QTS qui vous permet d’acher et de congurer des boîtiers JBOD QNAP connectés à un NAS QNAP Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Glossaire 337. Notications Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux. Garantie limitée QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d’un (1) an ou plus à partir de la date gurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty. Ces derniers peuvent être modiés de temps à autre par QNAP à sa discrétion. Clause de non-responsabilité Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP". Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n’est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l’ utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’adéquation d’une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle. Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires. En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation. QNAP n'ore ni garantie ni représentation, implicite, explicite ou statutaire quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels fournis, et décline plus particulièrement toute garantie en matières de qualité, performances, commercialisation ou adaptation à des ns particulières. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données. Si vous retournez l’un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d’obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé. Les caractéristiques, les fonctions et les spécications du produit sont susceptibles d'être modiées sans préavis. Les informations de la présente sont susceptibles d'être modiées sans préavis. Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Notications 34Copyright et marques commerciales Copyright © 2022 QNAP Systems, Inc. Tous droits réservés. QNAP ainsi que d’autres noms de produits et logos QNAP sont des marques propriétaires ou des marques déposées de QNAP Systems, Inc. Les termes HDMI, interface multimédia haute dénition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc. Les autres produits et noms de société mentionnés dans la présente sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs. GNU Public License Version 3, 29 June 2007 Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users. We, the Free Software Foundation, use the GNU General Public License for most of our software; it applies also to any other work released this way by its authors. You can apply it to your programs, too. When we speak of free software, we are referring to freedom, not price. Our General Public Licenses are designed to make sure that you have the freedom to distribute copies of free software (and charge for them if you wish), that you receive source code or can get it if you want it, that you can change the software or use pieces of it in new free programs, and that you know you can do these things. To protect your rights, we need to prevent others from denying you these rights or asking you to surrender the rights. Therefore, you have certain responsibilities if you distribute copies of the software, or if you modify it: responsibilities to respect the freedom of others. For example, if you distribute copies of such a program, whether gratis or for a fee, you must pass on to the recipients the same freedoms that you received. You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Notications 35Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) oer you this License giving you legal permission to copy, distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modied versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions. Some devices are designed to deny users access to install or run modied versions of the software inside them, although the manufacturer can do so. This is fundamentally incompatible with the aim of protecting users' freedom to change the software. The systematic pattern of such abuse occurs in the area of products for individuals to use, which is precisely where it is most unacceptable. Therefore, we have designed this version of the GPL to prohibit the practice for those products. If such problems arise substantially in other domains, we stand ready to extend this provision to those domains in future versions of the GPL, as needed to protect the freedom of users. Finally, every program is threatened constantly by software patents. States should not allow patents to restrict development and use of software on general-purpose computers, but in those that do, we wish to avoid the special danger that patents applied to a free program could make it eectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modication follow. Terms and Conditions

Respect des normes CE Cet appareil est conforme aux normes CE de Classe A Respect des normes UKCA Cet appareil est conforme aux exigence UKCA pour les produits vendus en Grande-Bretagne. Avis de la FCC Avis de la FCC Classe A Cet appareil est conforme à la section 15 du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences

risquant d’engendrer un fonctionnement indésirable. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Notications 44Remarque cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe A suivant l’article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions d'utilisation. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences. Important toute modication apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Avis VCCI この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用する と電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求される

Boîtier JBOD QNAP - Guide de l'utilisateur TL-R400S/TL-R1200S-RP Notications 46
