THS808 - Décodeur satellite THOMSON - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Récepteur satellite
Résolution vidéo	HD (Haute Définition)
Connectivité	HDMI, USB, Ethernet
Fonctionnalités supplémentaires	Enregistrement sur USB, accès aux chaînes numériques
Alimentation	Adaptateur secteur inclus
Dimensions	Compact, facile à installer
Poids	Léger, facilitant le transport
Maintenance	Nettoyage régulier, mise à jour du firmware
Sécurité	Utiliser uniquement avec des accessoires certifiés
Informations avant achat	Vérifier la compatibilité avec votre antenne satellite

FOIRE AUX QUESTIONS - THS808 THOMSON

Comment installer le récepteur satellite THOMSON THS808 ?

Pour installer le THOMSON THS808, connectez le câble satellite à l'entrée 'LNB IN', branchez le câble HDMI à votre téléviseur, puis connectez l'adaptateur secteur. Allumez le récepteur et suivez les instructions à l'écran pour configurer votre installation.

Pourquoi mon récepteur THS808 ne capte-t-il pas de signal ?

Vérifiez que l'antenne satellite est correctement orientée vers le satellite souhaité. Assurez-vous également que tous les câbles sont bien connectés et en bon état. Si le problème persiste, essayez de redémarrer le récepteur.

Comment effectuer une recherche de chaînes sur le THOMSON THS808 ?

Accédez au menu principal, sélectionnez 'Installation', puis 'Recherche de chaînes'. Choisissez le type de recherche (automatique ou manuelle) et suivez les instructions à l'écran.

Mon récepteur THS808 affiche un message d'erreur, que faire ?

Notez le message d'erreur affiché. Essayez de redémarrer le récepteur. Si l'erreur persiste, consultez le manuel d'utilisation pour des solutions spécifiques ou contactez le support technique.

Comment réinitialiser le récepteur THOMSON THS808 aux paramètres d'usine ?

Dans le menu principal, allez dans 'Paramètres', puis sélectionnez 'Réinitialiser'. Choisissez 'Réinitialiser aux paramètres d'usine' et confirmez. Cela effacera toutes vos configurations et chaînes sauvegardées.

Le téléviseur ne détecte pas le signal du récepteur THS808, que faire ?

Vérifiez que le câble HDMI est correctement connecté à la fois au récepteur et au téléviseur. Assurez-vous que le téléviseur est réglé sur le bon port HDMI. Si nécessaire, essayez un autre câble HDMI.

Comment mettre à jour le logiciel du récepteur THOMSON THS808 ?

Accédez au menu, puis à 'Paramètres', et sélectionnez 'Mise à jour du logiciel'. Si une mise à jour est disponible, suivez les instructions pour l'installer. Assurez-vous que le récepteur est connecté à Internet.

Y a-t-il une garantie pour le récepteur THOMSON THS808 ?

Oui, le récepteur THOMSON THS808 est généralement couvert par une garantie de 2 ans. Veuillez vérifier votre preuve d'achat pour les détails spécifiques de la garantie.

MODE D'EMPLOI THS808 THOMSON

Manuel d'utilisation

Manuale utente

Manual del usuario

Manual do utiliser

Hasznalati utmutató

Uživatský manuál

Brugervejledning

Brukerveiledning

Gebruiksaanwijzing

Anvandarhandbok

Le terminal THOMSON THS808, est garanti 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiedes en page 2 du manuel.

Voutrouvez dans cet emballage une carte d'acces Viaccess necessaire a la reception des émissions.

Les droits d'accès de la carte TNTSAT s'activent automatiquement à la première insertion de la carte dans le terminal, pour une durée de 48 mois. Il est recommandé de réaliser cette activation avant la date limite d'initialisation de la carte.

La carte d'accès TNTSAT, tout comme le terminal THOMSON THS808, sont garantis 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiedes en page 2 du manuel.

Si vous rencontres des difficultés lors de l'installation ou lors de la mise en service de votre terminal, veuillez contacter :

[e-mail]

La durée de validité de la carte TNTSAT est de 4 ans. Voir conditions de renouvellement au terme de ces 4 ans sur le site www.tnntsat.tv

L'utilisation d'un terminal et d'une carte TNTSAT est exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.

SERVICE CENTER

AT

[e-mail] 0820400044

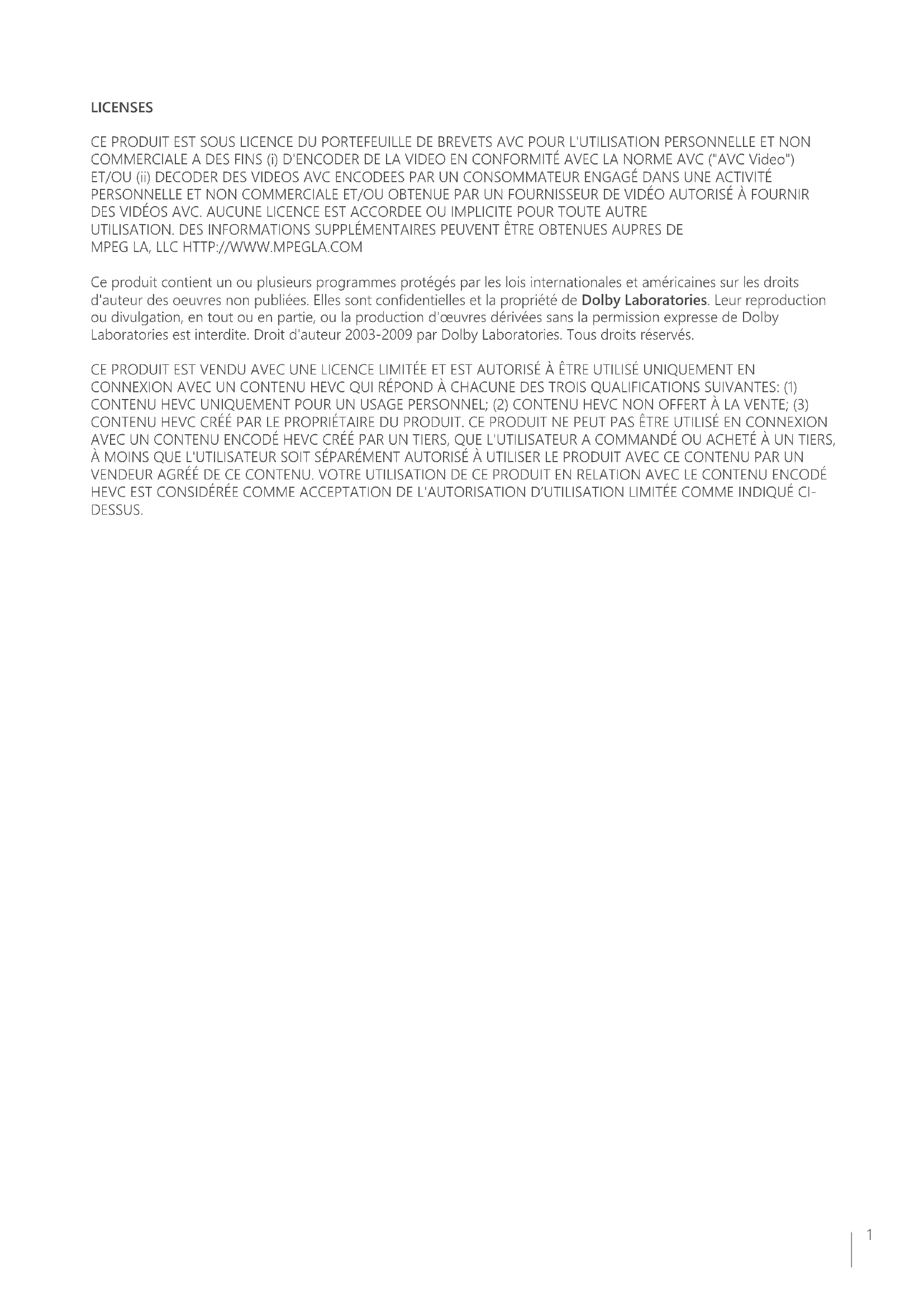

Ce produit contient un ou plusieurs programmes protégés par les lois internationales et américaines sur les droits d'auteur des oeuvres non publiées. Elles sont confidentielles et la propriété de Dolby Laboratories. Leur reproduction ou divulgation, en tout ou en partie, ou la production d'oeuvres dérivées sans la permission expresse de Dolby Laboratories est interdite. Droit d'auteur 2003-2009 par Dolby Laboratories. Tous droits réservés.

CE PRODUIT EST VENDU AVEC UNE LICENCE LIMITÉE ET EST AUTORISÉ À ÉTRE UTILISÉ UNIQUÉMENT EN CONNXION AVEC UN CONTENU HEVC QUI RÉPOND À CHACUNE DES TROIS QUALIFICATIONS SUIVANTES: (1) CONTENU HEVC UNIQUÉMENT POUR UN USAGE PERSONNEL; (2) CONTENU HEVC NON OFFERT À LA VENTE; (3) CONTENU HEVC CRÉÉ PAR LE PROPRIÉTAIRE DU PRODUIT. CE PRODUIT NE POT PAS ÉTRE UTILISÉ EN CONNXION AVEC UN CONTENU ENCODED HEVC CRÉÉ PAR UN TIERS, QUE L'UTILISATEUR A COMMANDÉ OU ACHETÉ À UN TIERS, À MOINS QUE L'UTILISATEUR SOIT SEPARÉMENT AUTORISÉ À UTILISER LE PRODUIT AVEC CE CONTENU PAR UN VENDEUR AGRÉE DE CE CONTENU. VOTRE UTILISATION DE CE PRODUIT EN RELATION AXEC LE CONTENU ENCODÉ HEVC EST CONSIDERÉE COMME ACCEPTATION DE L'AUTORISATION D'UTILISATION LIMITÉE COMME INDIQUE CIDESSUS.

1.0 INTRODUCTION 4

1.1 Consignes de sécurité 4
1.2 Consignes de sécurité 4
1.3 Installation de l'appareil 4
1.4 Accessoires 4
1.5 Accessoires 4

2.0 VOTRE TERMINAL 5

2.1 Façade 5
2.2 Face arrête 5
2.3 Telecommande 6
2.4 Installation des piles 7
2.5 Utilisation de la télécommande 8

3.0 VOTRE TERMINAL 8

3.1 Branchement TV 8
3.2 Branchement à l'amplificateur audio numérique 9
3.3 Raccordement de la parabole au terminal 9

4.0 PREMIÈRE MISE EN MARCHE 9

4.1 Sélection Langue 10
4.2 Preférences 10
4.3 Contrôle parental 10
4.4 Réglage code PIN 10
4.5 Reglage de l'antenne 10
4.6 Processus d'installation 10
4.7 Sélection chaine régionale 10

5.0 PREMIÈRE MISE EN MARCHE 10

5.1 Installation 10
5.2 Configuration Systèmes 12
5.3 Organisation chains 12
5.4 Avance 13
5.5 Carte à Puce 14

6.0 MISE A JOUR AUTOMATIQUE DE LA LISTE DES CHÂINES 14

7.0 MISE A JOUR LOGICIEL AUTOMATIQUE 14

8.0 MISE A JOUR LOGICIEL AUTOMATIQUE 15

8.1 Guide des Programmes (EPG) 15
8.2 Regarder un programme protégé par le contrôle parental 15
8.3 Bannières de zapping et d'information 15

8.4 List des chaînes 15
8.5 Sélection de la liste favoris 15
8.6 Sélection satellite 15
8.7 Sélection de la langue son 16
8.8 Fonction telétexte 16
8.9 Fonction sous-titres 16

9.0 ENREGISTREMENT 16
9.1 Enregistrement instantané 16
9.2 Enregistrement « Direct diffé ré » 16
10.0 ENREGISTREMENT 17
11.0 SPECIFICATIONS 17

DECLARATION DE CONFORMITE UE SIMPLIFIÉE

THOMSON declare que l'appareil THS808 est conforme à la directive 2014/53 / UE.

Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante: www.mythomson.com

Ce produit a et fabriqué et vendu sous la responsabilité de STRONG Group. THOMSON, et le logo de THOMSON sont des marques de Technicolor (S.A.) ou de ses'affliées, utilisées sous licence par STRONG Group. Tout autre produit, service, dénomination sociale, nom commercial, nom de produit et logo liérences ici n'ont pas ete agreeis ni sponsorisés par Technicolor (S.A.)ou ses affliées.

Sous reserve de modifications. En raison de la recherche et du développement continus, les specifications techniques, la conception et l'apparance des produits peuvent changer. Les termes HDMI, HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques ou des marques déposées de HDMI Licensing Administrator, Inc. Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories. Tous les autres noms de produits sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Si you souhaitez acceder à des informations techniques complémentaires, ces dernières sont disponibles via [e-mail]

STRONG 2022. Tous droits réservés.

1.0 INTRODUCTION

1.1 Consignes de sécurité

NE PAS INSTALLER VOTRE TERMINAL :

• Dans une armoire exigué ou insuffisamment ventilée, directement sur ou sous un autre apparéil, ou bien encore sur une surface qui pourrait obstruer les ouïes d'airation.

NE PAS EXPOSER LE TERMINAL ET SES ACCESSOIRES :

• Aux rayons solaires directs, à la chaleur d'un apparéil de chauffage, à la pluie ou à une forte humidité, à d'importantes vibrations ou à des chocs qui pourrait l'endommager de façon irrémédiable, ni à des objets magnétiques comme des haut- parleurs, des transformateurs, etc.
• Ne pas utiliser de cordon d'alimentation endommage; vous pourriez provoquer un incendie ou vous électrocuter. Ne pas toucher le cordon d'alimentation avec des mains mouillées sous peine d'électrocution.
• Ne jamais ouvrir le capot. L'intérieur de l'appareil abrite des tensions élevées qui peuvent partager des risques de chic électrique. La garantie est annulée si l'appareil est ouvert.
• Si l'appareil est inutilisé pendant une longue période, le débrancher du secteur.
• Ne pas nettoyer l'appareil avec de l'alcool ni du détergent ammoniaqué. Le cas échéant, nettoyer l'appareil avec un chiffon doux et propre humidifié d'eau savonneuse après l'avoir débranché du secteur. Veillez à ce que rien ne pénétre dans les ouïes de ventilation pour ne pas provoquer d'incendie ou de chic électrique.
• Ne rien poser sur le dessus de l'appareil pour ne pas obstruer les ouies d'aération et provoquer de surchauffe des composants.

CONSIGNES DE SECURITE :

• Ne pas ouvrir le couvercle de l'appareil sous peine de s'exposer à des chocs électriques et d'annuler la garantie. Ne confier l'entretien et la maintenance de l'appareil qu'à du personnel qualifié.

• Lorsque vous effectuez le branchement des cables, veillez à ce que l'appareil soit débranché.

Attende quelques secondes après l'arrêt du terminal pour le déplacer ou débrancher un équipement.

• N'utiliser que des cables et des rallonges qui soient compatibles avec la puissance absorbée

de l'appareil. Vérifier que l'alimentation secteur corresponde à la tension indiquée sur la plaque signalétique située à l'arrête de l'appareil.

Si l'appareil ne fonctionne pas correctement alors que vous avez respecté strictement toutes les instructions de la presente notice, contactez votre revendeur.

1.2 Consignes de sécurité

Votre appareil et ses accessoires sont conditionnés et livres dans un emballage conqu pour les protégger contre les chocs électriques et l'humidité. Lorsque vous déballez l'appareil, vérifie qu'il est complet et conservez l'emballage à l'écart des enfants. Pour transporter l'appareil ou nous le returner dans le cadre de la garantie, le remettre dans son emballage d'origine avec ses accessoires. Le non-respect de ces instructions aura pour effet d'annuler la garantie.

1.3 Installation de l'appareil

Nous youseins de faire installer vretre appareil par un professionnel. Si you vouez neanmoins l'installer yousememe,procedez comme suit:

• Munissez-vous de la notice d'utilisation de votre téléviseur et de votre antenné.
• Vérifiez que le cable HDMI ou PERITEL et les éléments extérieurs sont en bon état et que les connexions HDMI ou PERITEL sont correctement blindées.

Cette notice you explique en detail comment installer et utiliser votre terminal. Les symboles utilisés sont les suivants :

Attention Signale une mise en garde.

Conseils Signale une information importante ou utile.

MENUFait referenceaune touche de la telecommande ou du terminal

Aller à Fait réference à une rubrique du menu affchéé

1.4 Accessoires

• Notice d'utilisation
• Telecommande
• 2x piles (type AAA)
• Carte service TNTSAT

1.5 Accessoires

Il est recommandé d'utiliser un périhérique USB 2.0. Si vous périhérique n'est pas compatible avec les specifications USB 2.0. Le bon fonctionnement de la lecture et l'enregistrement n'est pas garantiet.

• Pour assurer un fonctionnement performant de votre périhérique USB, SVP formatez votre périhérique à l'aide du terminal.

• Si vous utilisez un disque dur externe (HDD), l'alimentation nécessaire au bon fonctionnement de votre disque dur n'est peut-etre pas supporté par le terminal (5 V/500 mA). Dans ce cas il faut connecter une alimentation adaptée à votre péripérisque.

• Un fonctionnement correct avec tous les types de périphérique de stockage USB ne peut être garanti.

• Il est conseilé de ne pas sauvegarder d'information importante sur le périhérique de stockage USB utilisé avec le terminal. Nous vous conseillons de toujours sauvegarder les données sur un autre périhérique de stockage, des pertes étant possibles.

2.0 VOTRE TERMINAL

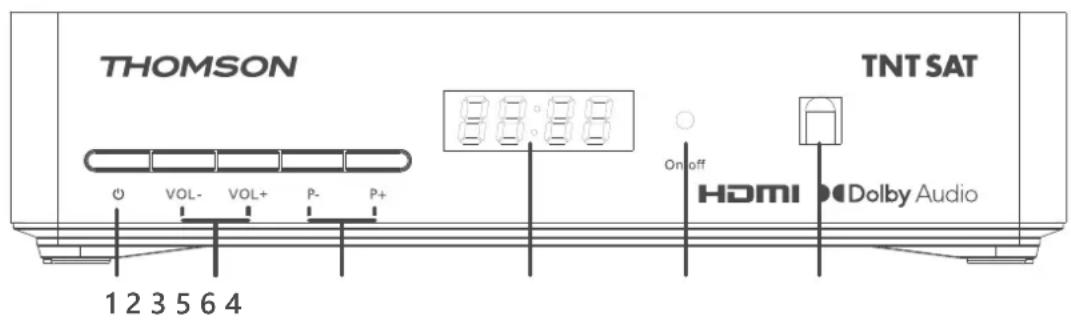

2.1 Façade

Fig.1

1. Touche marche/arret Mise en veille
2. VOL+/VOL- Augmente/diminue le niveau du volume du terminal
3. P-/P+ Acceder à la chaine précédente/suivante
4. Terminal IR Terminal IR telecommande
5. Affichage LED Affiche le n° de chaine en opération et l'heure en veille
6. Indicateur de veille Affiche si le Terminal est en veille ou non. LED rouge le Terminal est en veille, LED verte le Terminal est en marche.

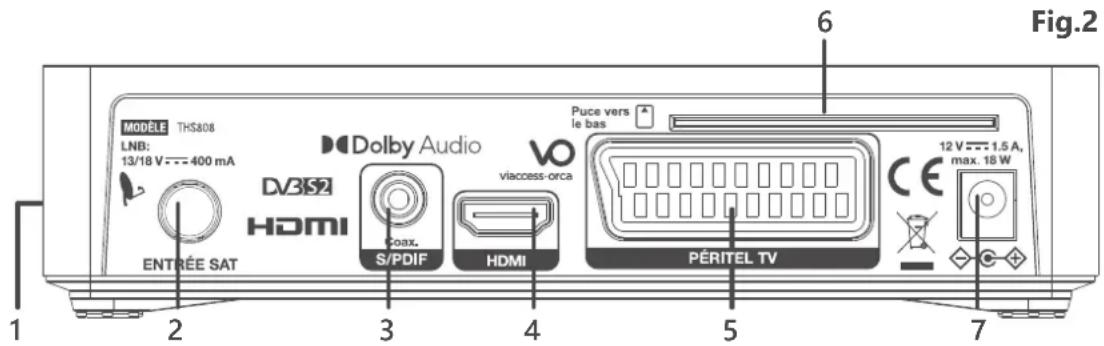

2.2 Face arrête

1. PORT USB 2.0

2. Entrée SAT
   3.Sortie audio numérique S/PDIF

3. Connecteur HDMI

4. Peritel TV

5. Fente pour carte à puce
6. Câble d'alimentation

Permet de connecter un périphérique de stockage USB.
Permet de raccorder le cable coaxial du convertisseur de fréquences de la parabole.

Sortie coaxiale permettant de raccorder votre terminal à l'entrée de votre ampli audio numérique.

Cette connexion permet de diffuser le signal video en résolution HD vers votre TV équipé d'une entreprise HDMI. Cette connexion délivre le signal audio et video sur un seul cable.

Permet de relier votre terminal à votre téléviseur avec un cable péritel.

Insérer la carte TNTSAT avec la puce orientée vers le bas pour pouvoir acceder aux chaînes cryptées.

Votre terminal fonctionne avec un transformateur d'alimentation 12V - 1,5A qui se branche sur votre prise secteur 100 - 240 V ca (auto- régliable), 50/60 Hz +/-5%.

Vérifiez que votre alimentation secteur réponde à ces caractéristiques avant de brancher votre terminal dans la prise murale.

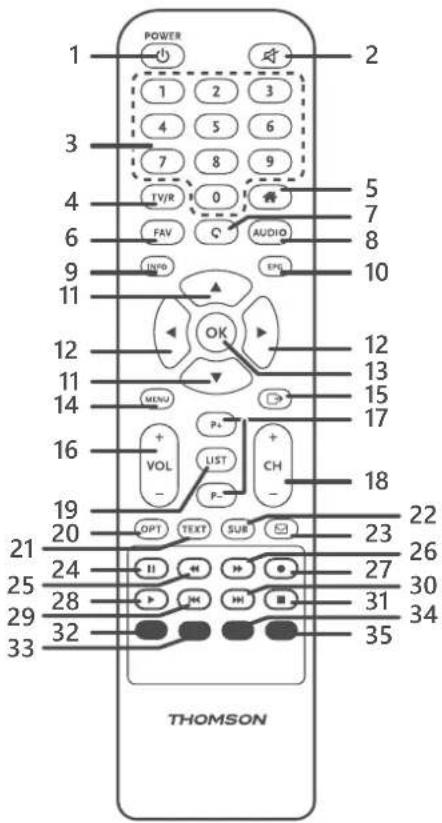

2.3 Telecommande

Fig.3

1. Mise en marche/arrêt du terminal
2. Coupe la sortie audio du terminal
3. 0-9 Contrôle des touches et changement de chaîne direct
4. TV/R Bascule entre les modes TV et RADIO
5. Sonsfonction
6. FAV Affiche la liste des groupes de canaux
7. Revient au canal precedent
8. AUDIO Affiche la liste des langues audio disponibles pour le canal regardé
9. INFO Affiche les informations sur le canal en cours
10. EPG Affiche le guide des programmes sans menu
11. ▲▼ Change le programme pour le programme précédent/suivant
12. Augmente/diminue le niveau sonore en l'absence de menu.
    Modifie les valeurs de réglage pour la rubrique de menu sélectionnee
13. OK Valide la rubrique de menu en surbrillance.
    En l'absence de menu, affiche la liste courante des canaux
14. MENU Affiche le menu principal
15. Permet de quitter le menu ou sous-menue et annule la fonction en cours, le cas échéant
16. VOL+/VOL-Augmente/diminue le niveau du volume du terminal
17. P + / P Permet de passer à la chaine suivante/précedente
18. CH + / CH- Change le programme pour le programme precedent/suivant en l'absence de menu
19. LIST Affiche la liste des satellites installés
20. OPT Ouvre les reglages du format TV, ratio aspect et résolution
21. TEXT Affiche la page de telétexte, le cas échéant
22. SUB Affiche la liste des langues de sous-titrage disponibles pour le canal en cours.
    Année la liste des langues de télétexte disponibles pour le canal en cours

23. Donne accès aux messages de l'opérateur

24. II Démarre enregistrement «Pause live TV»

25. Retour rapide lors de la lecture
26. Avance rapide lors de la lecture
27. ● Enregistre le programme de télévision sur le périhérique de stockage connecté
28. Demarrer la lecture de l'enregistrement selectionné
29. Sans fonction
    30.11 Sans fonction
30. Stop la lecture de l'enregistrement
31. ROUGE Pour fonction télétexte et fonction spécifique dans le menu
32. VERTE Pour fonction télétexte et fonction spécifique dans le menu
33. JAUNE Pour fonction télétexte et fonction spécifique dans le menu
34. BLEUE Pour fonction telétexte et fonction spécifique dans le menu

2.4 Installation des piles

Fig.4

Enlever le couvercle du compartment de la télécommande et y insérer 2 piles AAA. Le schéma à l'intérieur du compartment de la télécommande indique la manière correcte de placer les piles.

1. Enlever le couvercle
2. Positionner les piles
3. Fermer le couvercle

REMARQUE:

Les piles ne doivent pas etre recharges, court-circuites, melangees ou utilisées avec d'autres types de piles.

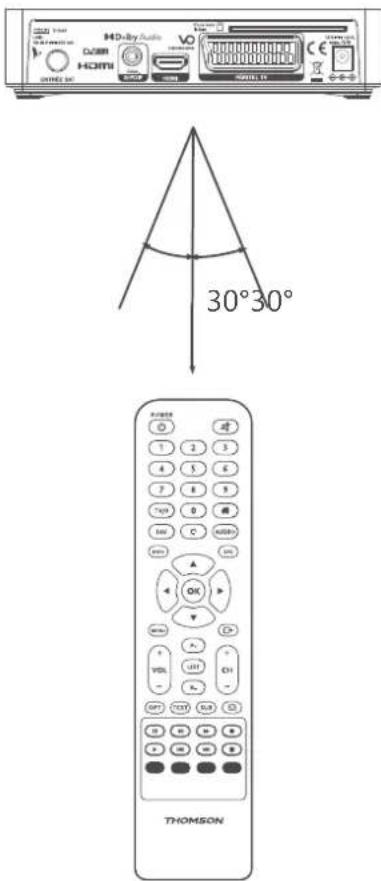

2.5 Utilisation de la télécommande

Fig.5

Diriger la télécommande en direction du terminal numérique. La télécommande a un rayon d'action pouvant aller jusqu'à 7 m du terminal avec un angle de 60 degrés au plus.

3.0 VOTRE TERMINAL

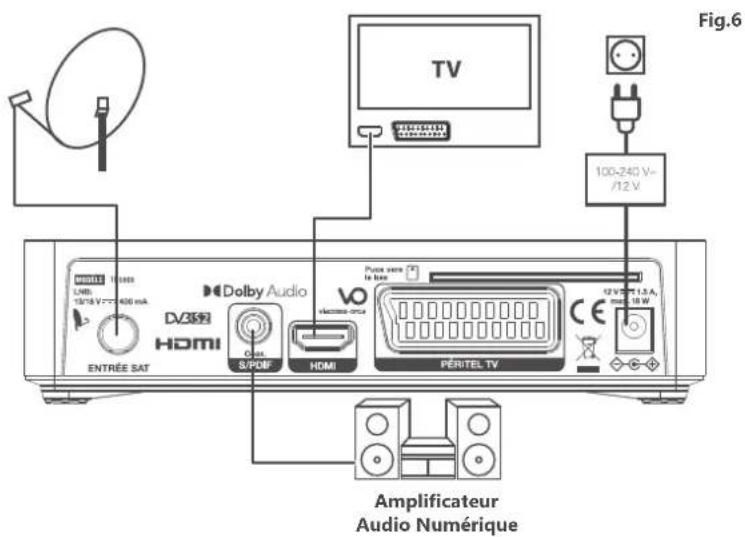

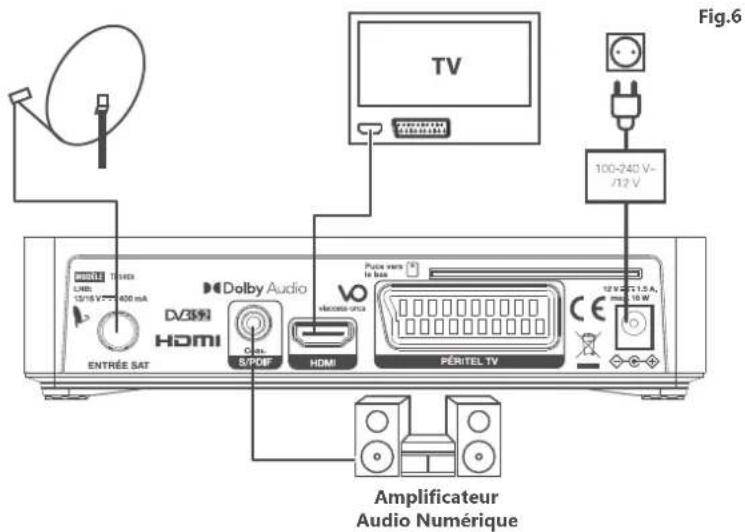

3.1 Branchement TV

Branchement par cable HDMI

Connector la sortie HDMI du terminal à l'entrée HDMI de la TV avec un cable HDMI.

Raccorder le connecteur TV péritel situé à l'arrière du terminal au connecteur péritel (entree péritel) de voite taveliseur.

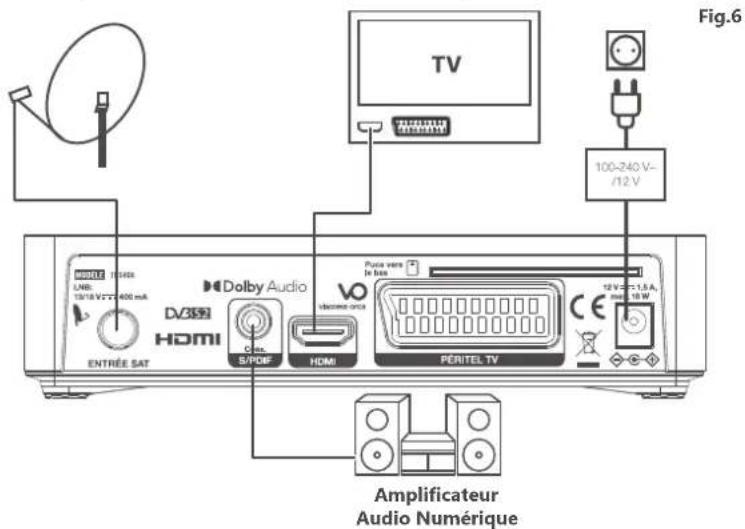

3.2 Branchement à l'amplificateur audio numérique

Raccorder le connecteur S/PDIF situé à l'arrière du terminal à l'entrée correspondante de votre amplificateur

3.3 Raccordement de la parabole au terminal

Votre parabole doit etre dirige sur le satellite Astra a 19.2 Est.Demandez a yote revendeur d'orienter vorte parabole sur ce satellite.Brancher un cable coaxial entre vrotre convertisseur LNB et le connecteur SAT Entree de vortre terminal Si you raccordez your termal a un reseau de distribution local existant, verifiez sur quelle entree DiSEqC te satellite Astra 19.2 E est connecte. Si you connectez le termal sur vrotre signal de reception existant, verifiez sur quel connecteur DiSEqC your entree ASTRA 19.2 est connectee.

4.0 PREMIÈRE MISE EN MARCHE

Vérifiez que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifie sa vente installation et le signal satellite. Branchez l'adaptateur au terminal et ensuite à la prise secteur murale. Insérez la carte à puce TNTSAT puce vers le bas (contact doré vers le bas).

Mettre le terminal en marche. L'assistant d'installation apparait a l'écran s'il s'agit de la première mise en marche. Nous vous conseillons de suivre les étapes pas a pas. Cela vous facilitera la configuration du système et l'installation des canaux.

4.1 Sélection Langue

Selectionnez la langue OSD à l'aide des touches et appuyez sur OK pour désir la langue de votre choix.

4.2 Preférences

Dans ce menu vous pouvez regler la résolution de sortie HD, la norme péritel, le ratio aspect, la norme SPDIF, la norme HDMI, la langue audio et la langue sous-titre. S'il vous plait consultez les notices des autres équipements connectés au terminal afin de selectionner les réglages

correspondants Sélectionnez vos préférences à l'aide des touches et appuyez sur OK pour confirmer et continuer l'installation.

4.3 Contrôle parental

Ce menu vous permet de régler vos préférences contrôle parental.

Verrouillage menu Si activé, le code PIN sera demandé pour acceder au menu principal.

Niveau de maturité Sélectionner la tranche d'âge correspondante aux programmes que vous ne souhaitez pas rendre accessibles aux enfants du même âge ou d'un âge inférieur.

4.4 Réglage code PIN

Il faut définir le code PIN et le confirmer. A l'aide des touches numérotiées entrez le code souhaité et confirmez le. Il fautémoriser ce code PIN, il vous sera demandé pour acceder à certains menus et certains programmes dont le niveau de moralité dépassent celui préréglé dans le terminal. Le code PIN "0000" n'est pas valide.

4.5 Réglage de l'antenne

Votre parabole doit etre dirige sur le satellite Astra a 19.2^ Est.Si un commutateur DiSEqC est monte entre le convertisseur de frequencies et le terminal, selectionner l'entree correspondante.Le case echeant,reglez progressivement la position de la parabole jusqu'a ce que les barres indiquant la puissance et la qualite du signal deviennent vertes.

Essayez d'obtenir une puissance et une qualité de signal optimes. Lorsque le signal ne peut plus être amélioré, fixer la parabole en position et appuyer sur la touche OK de la télécommande pour lancer la recherche de canaux.

REMARQUE:

Des barres indicatrices de puissance/qualité de signal de couleur rouge indiquent que votre parabole est dirigée sur le mauvais satellite.

4.6 Processus d'installation

Cet écran montre la progression de l'installation des canaux. Lors de la première installation, le terminalcherche les chaînes correspondantes au bouquet de la carte à puce insérée

4.7 Sélection chaine régionale

Une fois les chaînes de l'offre TNTSAT trouvées et enregistrées, il vous sera demandé de seLECTIONner le décrochement regional de chaînes nationales

Le terminal affichera une liste de chaînes régionales associées aux chaînes nationales

A l'aide des touches Sélectionnez la chaine souhaïée et appuyer sur OK. Lorsque vous regarderez une chaine nationale et qu'un décrochement régional sera diffusé, le terminal affichera automatiquement le contenu du décrochement régional préalablement sélectionné.

Vou puez modifier voe choix de chaine regionale dans le menu Organisation chaine Editor Chines regionales.

5.0 PREMIÈRE MISE EN MARCHE

Appuyez sur la touche MENU le Menu Principal s'affichera.

Tous les réglages et fonctions du terminal peuvent être opérés à partir du menu. Le menu principal est constitué de 6 sous-menus Installation, Configuration Systèmes, Organisation chaines, Avancé, Carte à Puce.

5.1 Installation

Le menu installation contient les sous-menus suivants :

{Réglages Satellite} Permet de configurer votre parabole.

Editor Satellite Permit de modifier la liste des satellites.

Installation Manuelle Permet d'installer des chaines a partir d'un satellite et d'un transpondeur preselectionnés.

Installation rapide Permet d'installer automatique I'offre des chaines disponibles sur le satellite ASTRA 19.2°E dont I'offre TNTSAT.

5.1.1 Reglages satellite

Ce menu est destiné à configurer les paramétres de l'antenne.

Antenne No	Avec une LNB simple utilisez 1, pour un contrôle personnelé sélectionnez Sortie DiSEqC si possible.
Type LNB	Sélectionnez le type de convertisseur à l'aide des touches ▲ ▲. Si vous choisissez le type Personnelé, vous doivent entrers dans la rubrique Fréquences LNB la fréquence de l'oscillateur local. Pour une utilisation avec une LNB standard sélectionnez Universal.
Basse Fréquence	Ce réglage n'est disponible que si le type de convertisseur sélectionné est "personnalisé". Appuyez sur la touche OK et saisir dans la fenêtre qui apparaît la valeur souhaitée à l'aide des touches numériques.
Haute Fréquence	Ce réglage n'est disponible que si le type de convertisseur sélectionné est "personnalisé". Appuyez sur la touche OK et saisir dans la fenêtre qui apparaît la valeur souhaitée à l'aide des touches numériques.
Puisance LNB	Ce réglage est disponible si le type de convertisseur sélectionné est Universal. Sélectionnez la valeur désirée à l'aide des touches ▲ ▲. Réglez sur On pour que le terminal sélectionné automatiquement la bande en envoyant le signal de commande, ou sur Off pour désactiver le signal de commande.
LNB 22K	Ce réglage est disponible si le type de convertisseur sélectionné est autre que Universal. Sélectionnez la valeur désirée à l'aide des touches ▲ ▲. Réglez sur On pour que le terminal sélectionné automatiquement la bande en envoyant le signal de commande 22 kHz ou sur Off pour désactiver le signal de commande.
Type de Switch	Pour sélectionner le type de commutateur présente sur votre réseau cable. Sélectionnez Aucun, s'il n'y a pas de commutateur sur votre réseau.
Entrée Switch	Indiquez le nombre de l'entrée à laquelle est connecté le convertisseur. Une fois vos réglages effectués, appuyez sur la touche ROUGE pour sauvegarder.

5.1.2 Editor Satellites

Ce menu permet de modifier la liste des satellites. A l'aide des touches selectionné un satellite.

Editor satellite (ROUGE) Permet d'editor le nom et la position orbitale du satellite selectionné.

Ajouter satellite (VERT) Permet d'ajouter un nouveau satellite à la liste.

Supprimer satellite (JAUNE) Permet de supprimer le satellite sélectionné.

Pour éoperator la liste des transpondeurs du satellite sélectionné appuyer sur la touche pour déplacer le focus sur la liste des transpondeurs.

Dans la liste des transpondeurs :

Editor Tp (ROUGE) Permet d'editor les paramètres du transpondeur sélectionné.

Ajouter Tp (VERT) Permet d'ajouter un nouveau transpondeur.

Supprimer Tp (JAUNE) Pour supprimer le transpondeur selectionné.

Sauvegarden (BLEU) Pour sauvegarden les modifications

5.1.3 Installation manuelle

Ce menu permet d'installer des chaînes à partir d'un satellite dans plusieurs modes.

Satellite Indique le nom du satellite.

Antenne No Indique le N^ de la parabole utilisee. Vou poss changer les Reglages LNB. La description detaillee des reglages LNB est decrite en 5.1.1.

Transpondeur Deplacez le focus sur ce menu et appuyez sur OK, la liste des transpondeurs s'affichera à la droite de l'écran. Vous pouvez selectionner un transpondeur afin de vérifier la force et la qualité du signal réceptionné. La liste des transpondeurs comporte des transpondeurs prédéfinis.

Mode Scan Selectionnez Toutes les chaines pour permettre au terminal de scanner et de sauvegarder toutes les chaines "cryptees" pour installer seulement les chaines cryptees et "FTA" pour installer seulement les chaines en clair.

Type Service Sélectionnez Tous ou Radio seules ou TV seules

Une fois les réglages effectués vous pouvez commencer la recherche des chaînes.

Appuyez sur la touche ROUGE pour installer les chaînes à partir de tous les transpondeurs du satellite.

Si le transpondeur que vous souhaitez scanner n'est pas sur la liste, appuyez sur la touche JAUNE pour installer les paramétres du transpondeur et appuyez sur la touche VERTE pour scanner le transpondeur ajoute.

5.1.4 Installation rapide

Choisisse ce menu et appuyer sur OK pourmettre a jour automatiquement la liste des chines de l'offre de service TNTSAT.

5.2 Configuration Systèmes

Ce menu permet de configurer les paramétres Sorties, Langues, Contrôle parental, Réglages de l'heure et Information système.

5.2.1 Reglages Sorties

Dans ce menu vous pouvez régler la résolution de sortie HD, la norme péritel, le ratio Aspect, la norme SPDIF, la norme HDMI. S'il vous plaît consultez les notices des autres équipements connectés au terminal afin de selectionner les réglages correspondants. Vous pouvez également régler la durée d'affichage de la bannière d'information et le niveau de transparence du menu OSD.

Selectionnez vos préférences à l'aide des touches « et appuyez sur OK pour confirmer et continuer l'installation. Une fois vos réglages effectués, Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.2 Langue

Dans ce menu vous pouvez selectionner la langue du menu OSD, de l'audio et des sous-titres. Déplacez le curseur à l'aide des touches pour changer les valeurs. Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages. Mettez la langue des sous titres sur Off si vous ne souhaitez pas de sous titres Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.3 Contrôle parental

Ce menu permet d'activer ou désactiver le verrouillage menu, de modifier le code PIN et de définir le niveau de maturité. Le code Pin vous sera demandé pour acceder au Menu.

Verrouillage menu Si activé, le terminal vous demandera un code PIN pour acceder au menu principal. Activez cette fonction pour empêcher d'autre personne de modifier vos réglages.

Si you souhaitez changer le code PIN, entrez le code PIN courant dans le champ Code PIN actuel, ensuite entrez le nouveau code PIN dans le champ Nouveau code PIN et confirmez le nouveau code PIN dans le champ Confirmer code PIN

Niveau de maturité Certaines émissions ne sont pas destinées aux enfants. Choisissez un groupe d'âges dans la liste proposée (10; 12; 16; 18 ans) afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d'âge. Si le contenu du programme est destiné à une catégorie d'âge supérieure à celle qui est autorisée dans le terminal, il faudra entre le code PIN avant de pouvoir afficher l'audio et la video

5.2.4 Reglages de l'heure

GMT Si regle sur On, l'houre se reglera automatiquement au demarrage. Si GMT est sur Desactive, après arrêt de l'alimentation électrique toutes les données dates et heures seront perdues. Il faut à nouveau les régler.

Fuseaux Horaires若您 ne désissiez pas le mode Auto Heure d'été Vous doivent regardier heures d'été sur On si disponible.

Date locale Reglez ce champ Si GMT est regle sur Off

Heure locale Reglez ce champ Si GMT est regle sur Off Mise en veille automatique

Voua aide a réduire votre consommation d'énergie.

Cette option mettra le terminal en veille si aucune commande est effectuer pendant un temps préalablement régle, les réglages possibles sont OFF/1/2/3/4/5 heures.

Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.5 Information Systeme

Ce menu indique les versions Hardware et software du terminal.

5.3 Organisation chains

A l'écran Menu Principal, Sélectionnez pour sélectionner le Organisation chaînes et appuyez sur OK ou > pour acceder au menu, qui se compose des sous-menus Editor les chaînes, Manager de favors, Trier les chaînes et Editor chaine régionales.

5.3.1 Information Systeme

Ce menu permet de renommer, verrouiller et supprimer des chaînes

Renommer
Vous pouvez éditer le nom des chaînes qui n'appartiennent pas à l'offre de service TNTSAT. Appuyez sur la touche JAUNE (renommer). Un clavier virtuel s'affichera à l'écran. Sélectionnez les lettres à l'aide des touches fléchéées et appuyez sur OK. Appuyez sur la touche rouge pour effacer un caractère.

Une fois terminée appuyez sur la touche JAUNE pour sauvegarder le nouveau nom.

Verrouillage
Cette fonction permet de bloquer l'accès à certaines chaines. Appuyez sur la touche VERTE pour verrouiller/déverrouiller les chaines de votrechioix. Les chaines verrouillées sont répérées par un symbole Cadenas. Pour pouvoir regarder une chaine verrouillée, vous devrez saisir cette code PIN. La chaine sera verrouillée dans toutes les listed.

Supprimer Vou ne puez pas supprimer les chines appartenant a I'offre de service TNTSAT.

Appuyez sur la touche ROUGE pour selectionner le canal à supprimer. Pour déslectionner une chaine, selectionnez la et reappuyez sur la touche ROUGE. La ou les chaines ne seront définitivement supprimées que lorsque vous serez sorti du menu.

ATTENTION:

Après sauvegarde, le ou les canaux seront supprimés de toutes les listed. Pour annuler

l'opération de suppression, vous pouvez appuyer sur la touche l

5.3.2 Information Systeme

Ce menu permet d'organiser vos listedes de programmes favors. Vous ne pouvez pas modifier la liste des chaînes de l'offre de service TNTSAT.

Vou puez creer vos propres listes de favoris. Selectionne un groupe FAV1, FAV2, FAV3, FAV4, FAV5, FAV6 FAV7 et appuyez sur la touche pour deplacer le focus sur la liste de chaine. Dans la liste de chaine selectionnee la chaines que yous souhaitez ajouter a la liste favors et appuyez sur OK pour la marquer. Un petit c戚ur apparait a coted de la chaine. Repetez l'opération pour toutes les chanes que yous souhaitez ajouter a la liste de favors.

Appuyez sur la touche JAUNE ou VERTE pour sauvegarder les modifications. Pour déplacer/trier les chaînes dans une liste merci de vous reféréz au point 5.3.3.

5.3.3 Trier les chaînes

Ce menu permet de classer les canaux à un emplacement spécifique. Cette fonction concerne uniquement les canaux qui ne font pas partie de l'offre de service TNTSAT, il est interdit par l'opérateur à l'utilisateur de modifier l'ordre des chaînes de l'offre de service TNTSAT.

Changer la position d'une seule chaine

A l'aide des touches selectionnez la chaine que vous souhaitez deplacer appuyez sur la touche VERTE la chaine à deplacer sera alors marquee par un petit rectangle bleu, vous pouvez alors désirir le nouvel emplacement du canal à l'aide des touches . Appuyez sur OK pour confirmer la nouvelle position de la chaine. Pour enregistrer le nouvel ordre des canaux, appuyez sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et sortir)

Voues pouvez trier les chaines de vos listedes de chaines favorites et donc modifier le ^ des chaines dans la liste lorsque youes etes dans le menu trier les chaines appuyez sur la touche FAV selectionnee laiste que yous souhaitez et reordonner et appliquez la procedure indiquee precedemment.

5.3.4 Trier les chaînes

Ce menu permet de changer de chaine regionale préféree. Sélectionnez la chaine régionale de votre choix sur la liste affichée et appuyez sur OK pour confirmer votre sélection.

5.4 Avancé

Ce menu est composé de Programmateur, Explateur ficher, Mise à jour et Reglages Usine.

5.4.1Programmateur

Vou puez programmer va re terminal pour efectuer des actions. Appuyez sur la touche ROUGE pour creer une programmation.

Les réglages suivants sont disponibles.

Cycle Utiliser les touches pourCHOISIR entre Une fois,Quotidien,Hebdomadaire Hebdomadaire Disponible si le cycle est Hebdomadaire.Selectionnee le jour de la semaine de vous choix.

Type de programme Vous pouvez désir entre Lecture enregistrement mise en voille démarriage.

Date de depart You pouvez regler la date. Appuyer sur OK pour afficher le calendrier.

Heure de depart Utilisez les touches NUMEROTÉES pour entrer l'heure de depart souhaïée.

Durée Utilisez les touches NUMEROTÉES pour rentrer la durée souhaitée.

Chaine Appuyer sur la touche OK pour afficher la liste des chaines en cours et selectionner avec les touches de navigation. Vous pouvez selectionner TV ou radio à l'aide de la touche TV/R.

Rappel Choisissez combien de seconde vous serez averti avant le programme Appuyez sur la touche ROUGE pour sauvegarder les modifications.

5.4.2 Explorateur fichier

Lecture des fichiers préalablement enregistrés

Tous les programmes enregistrés seront dans le dossier DVR de suaive periphérique de stockage USB. Ouvrez ce dossier comme decrit ci-dessus et selectionnee I'enregistrement de suaive choix. Appuyez sur OK pour commencer la lecture. Pendant la lecture les fonctions disponibles sont

Retour et avance rapide.

ou Revenir à l'explorateur de fichier.

5.4.3 Mise à jour

Ce menu permet de mettre à jour le logiciel du terminal, sauvegarder et restaurer les données de réglages des chaines du terminal. Appuyez 2 fois sur OK

Vouaves le choix entre: ROUGE Mise a jour logiciel, VERTE Sauvegarder base de données, JAUNE

Restaurer base de données.

Mise à jour Logiciel

Assurez-vous que le fjichier de mise à jour est bien copie sur le dossier racine du périphérique USB et que ce dernier soit bien connecté au terminal. Appuyez sur la touche ROUGE pour lancer la mise à jour.

Après la mise à jour le terminal s'éteindra et redémarrera. L'avancée de la mise à jour s'affichera sur la façon du terminal.

ATTENTION: Ne JAMAIS eteindre le terminal ou deconneter le periphérique USB pendant la mise a jour.

Sauvegarde base de données

Appuyez sur la touche VERTE pour sauegarder les données des chaines et des réglages du terminal sur le périhérique USB. Un fichier "dbase.bin" sera créé sur le dossier racine du périhérique USB.

Restaurer base données

Appuyez sur la touche JAUNE pour restaurer les données préalablement sauvegardées sur le fichier "dbase.bin" créé sur le dossier racine du périhérique USB.

5.4.4 Réglages Usines

Cetie action effacera tous les reglages et toutes les chaines installedes. Le terminal redemarrera sur le menu installation.

Appuyez sur OK党的建设 code PIN vous sera demandé avant le « réglage usine »

5.5 Carte à Puce

Quand la carte est en place, you pouze acceder a ce menu pour obtenir les informations sur l'activation des droits de la carte, gerer les échéances et le code PIN.

Niveau de maturité

Certsains contenus de programme ne sont pas prevus pour des enfants. Choisissez un age entre 0 et 15. Le niveau de moralite correspond a l'age de l'enfant en diminuant de 3 ans. Par exemple vous avez un enfant de 6 ans, dans ce cas vous veezoisir 3 comme niveau de moralite. Si vous enfant a 10 ans, choisissez 7 comme niveau de moralite.

Boite de message

Dans ce menu vous pouvez dire les messages qui sont envoyés par l'opérateur.

Changer code PIN

Permet de modifier le code Pin de la carte. Il faut saisir le code existant (ancien), puis entrer et confirmer le nouveau.

Consultation

Dans ce menu, vous pouvez vérifier l'adresse unique de votre carte à puce et vérifier le statut de vos droits.

Identification du terminal

L'information de ce menu pourrait être nécessaire quand vous appelez le centre d'applé. Vous pouvez obtenir, l'adresse unique de votre carte, la version du système inclus par Viaccess, le nombre de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre terminal ainsi que la version du matériel.

6.0 MISE À JOUR AUTOMATIQUE DE LA LISTE DES CHÂINES

La liste de chaînes de la TNT disponibles par satellite avec TNTSAT sera mise à jour automatiquement par le terminal chaque fois que le diffuseur modifie la liste, ajout de nouvelles chaînes, suppression de chaînes ou modification de noms de chaînes. Le terminal mettra aussi la liste de chaîne à jour si une nouvelle liste est proposée par l'offre de service TNTSAT. La mise à jour prendra quelques instants, s'il vous plaît patientez, pendant le processus un message correspondant sera affchéé à l'écran.

7.0 MISE À JOUR LOGICIEL AUTOMATIQUE

Chaque fois que vous terminé la poursuiviriez, il ne sait pas accorderer à l'offre. Si un nouveau logiciel est disponible, il vous sera demandé de procéder à la mise à jour. Confirmez la mise à jour. Afin de lancer la mise à jour, le processus est indiqué sur l'afficheur avant du terminal. Une fois la mise à jour terminéeVoteur terminal redémarrera

automatique. Dans certains cas le diffuseur peut decide d'imposer la mise a jour. Le cas echeant la mise a jour s'effectuera sans votre confirmation.

REMARQUE:

Vou ne pouvez pas refuser une mise à jour plus de 2 fois. Si vous refusez la mise à jour 2 fois, lors de la mise en marche suivante le terminal commencerà la mise à jour automatiquement.

8.0 MISE À JOUR LOGICIEL AUTOMATIQUE

8.1 Guide des Programmes (EPG)

L'EPG affiche le programme des émissions pour la chaine en cours. La disponibilité de l'EPG dépend de l'organisme de diffusion. Le guide peut donc ne pas être disponible pour toutes les chânes.

En mode visualisation, appuyez sur le bouton EPG, le menu EPG apparaitra.

Choisissez la chaine dans la liste à l'aide des touches. Pour naviguer entreliste des chaînes et liste des programmes, utilisez les touches Surlignez le programme de votrechioix pour faire apparaitre la description courte du programme à l'aide des touches

L'écran se divisera en 3 parties principales. Sur le côté gauche, vous trouvrez la liste des chaînes. Sur le côté droit vous trouvrez la liste des programmes et en partie inférieure un texte qui fournit, une description courte, ainsi que l'heure de début et de fin du programme.

Selectionnez le jour suivant/precedent du programme à l'aide des touches ROUGE/VERTE. La touche JAUNE permet d'afficher davantage d'informations sur l'émission.

Vou puez programmer un enregistrement ou une action pour le programme selectionné directement en appuyant sur la touche BLEUE.

Dans les détails du programme :

Faites defiler les informations à l'aide des touches. Pour revenir à la liste des programmes, appuyez sur 3 .

8.2 Regarder un programme protégé par le contrôle parental

Il vous sera demandé d'entrée le code PIN pour regarder les programmes avec un niveau de contrôle parental supérieur à celui réglé dans le terminal. Vous avez 3 tentatives pour entrée le code valide. Si vous n'entrez pas le code valide après 3 tentatives, le terminal ne vous permettra pas d'effectuer une nouvelle tentative avant 15 minutes.

8.3 Bannières de zapping et d'information

La bannière de zapping s'affiche automatiquement chaque fois que vous changez de chaîne en mode normal. Elle renseigne sur le nom du satellite, la date et l'heure, le nombre de canal et le nom de l'émission en cours, le programme et sa date d'échéance. La durée d'affichage de la bannière de zapping peut être modifiée dans le menu de réglages système Réglage de l'affichage à l'écran.

Pour afficher la bannière d'information, appuyez sur la touche INFO.

La bannière de zapping, renseigne aussi sur la prochaine émission et son programme, l'existence du sous-titrage et du télétexte sur la chaine en cours, le mode son, l'existence du son numérique.

La banniere d'information peut basculer entre mode et endu et signal par appui sur la touche ROUGE (etendu) et VERTE (signal). En mode etendu, un bref résumé (s'il existe) du programme en cours peut être affché.

En mode signal, les informations qui s'affichent sont d'ordre technique : parametes du repéteur, PID audio et video du canal en cours, puissance et qualité du signal.

8.4 List des chaînes

Pour afficher à l'écran la liste des canaux en cours, appuyez sur OK en mode visualisation. Sélectionnez le canal à l'aide des touches et appuyez sur OK pour passer en mode visualisation plein écran.

Commutez entre TV et radio à l'aide de la touche TV/R.

Vou puez aussi ajouter des chaines à vos groupes de favors directement à partir de cette liste en appuyant sur la touche VERTE.

8.5 Sélection de la liste favoris

Selectionnez une liste de favors en appuyant sur la touche FAV de la télécommande à l'aide des touches .6.'T et appuyez sur OK pour confirmer la selection.

Ajouter aux FAV à l'aide des touches VERTE et JAUNE vous pouvez directement ajouter ou supprimer une chaine favorite à partir des listedes FAV1 à FAV7. Un symbole en forme de cœur apparaitra à côté du nom des chaines ajoutées.

VoussouspocezsortirdistlesfavoraislaiaideletoctheusellectiOnnantousereaux

8.6 Sélection satellite

Si you've installed des chaines provenant de plus d'un satellite, utilisez la touche LIST de la telecommande. La liste des satellites s'affichera. Sélectionnez un satellite à l'aide des touches.6.'T et appuyez sur OK pour confirmer.

8.7 Sélection de la langue son

Appuyez sur la touche AUDIO de la télécommande. A l'aide des touches selectionnez dans la liste la langue souhaitation pour le son. A l'aide des touches. selectionnez la voie pour le son : gauche, droite ou stéreo. Choisissez la langue audio à l'aide des touches .Vous pouvez selectionner plusieurs langues Audio si diffusées. Appuyez sur OK pour confirmer.

8.8 Fonction telétexte

En mode visualisation deschains, appuyez sur la touche TEXT. Si le tetexte est disponible en plusieurs langues, selectionnee la langue de votre choix dans laiste. Utilisez les touches NUMEROTÉES pour naviguer entre les pages. Appuyez sur pour returner au visionnage deschains.

8.9 Fonction sous-titres

En mode visualisation des chaînes, appuyez sur la touche SUB. La liste des langues de sous- titrage disponibles s'affiche à l'écran.

A cotés du nom de la langue, apparaitra l'information additionnelle montré comme DVB-N; DVB-HH.

DVB-N Signifie des sous-titres pour les personnes ayant une audition normale

DVB-M Signifie des sous-titres pour les personnes malentendantes ou ayant une audition faible

OFF Arret des Sous titres

Déselectionnez la langue à l'aide des touches « et confirmez par OK. Pour désactiver le sous- titrage, choisissez dans la liste de langues.

9.0 ENREGISTREMENT

9.1 Enregistrement instantané

Votre terminal permet d'effectuer des enregistements instantanés du programme que vous regardez. Appuyez simplement sur 4 pour démarrer l'enregistrement. Pour entrer la durée souhaitée de l'enregistrement, appuyez sur 4 une nouvelle fois et utilisez les touches 0 9 pour rentrer la durée d'enregistrement souhaitée. Pendant l'enregistrement une bannière indiquant le temps d'enregistrement écoulé sera affichée en haut à droite de l'écran. Pour arreter l'enregistrement appuyez sur la touche 3.

9.2 Enregistrement « Direct différé »

Votre terinal permet d'effectuer des enregistements « Direct differé ». Pour demarrer la fonction Direct differé appuyer sur la touche 2. Video sera en pause et le son sera coupé. Pour reprendre le programme la ou vous l'avez laissé appuyez de nouveau sur 2.

REMARQUE:

S'il vous plit connectez un périhérique de stockage USB avec suffisamment de mémoire libre. Pour enregistrer un programme HD, un périhérique de stockage "haute vitesse" est nécessaire.

10.0 ENREGISTREMENT

Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifiez l'appareil comme indiqué ci-dessous. S'il ne fonctionne toujours pas correctement après contrôle, contactez votre revendeur. Ne pas ouvrir le capot du terminal, cela peut être dangereux.

Symptôme Cause	Recours
Les LED de la façade ne s'allument pas.	Le cordon d'alimentation n'est pas branché.	Vérifiez que le cordon d'alimentation est bien branché dans la prise murale.
Pas d'image ou de son.	Mauvais branchement de la sortie audio/vidéo du terminal au téléviseur.	Branchez correctement la sortie A/V du terminal au téléviseur.
	Son coupé. Appuyez sur la touche !.
	TV hors tension. Allumez le téléviseur.
Pas d'image. Le termini	al ne recooit pas de signal.	Vérifiez le cable d'antenne; remplacez ou resserrez sa connexion au terminal.
	Valeurs incorrectes pour certains paramètres du tuner.	Dans le menu installation, régler correctement les valeurs des paramètres du tuner.
	Mauvaise orientation de la parabole.	Vérifiez la puissance du signal et orientez correctement la parabole.
La télécommande ne fonctionne pas.	Il n'y a pas de piles dans la télécommande ou les piles sont à plat.	Vérifiez que les piles soient correctement insérées dans la télécommande. Vérifiez les piles; si elles sont à plat, les replacer.

11.0 SPECIFICATIONS

Démodulator

Modulation: QPSK, 8PSK

Débit de symboles

d'entree: 2 ~ 45 Ms/s Signaux SCPC & MCPC des satellites à bande Ku

Syntoniseur

Front: DVB-S2

Gamme des fréquences d'entrée: 950 - 2150 MHz

Impedance RF: 75 Ohms +/- 5%

Niveau de signal: -65 ~ -25 dBm

Impedance du signal d'entrée: 75 Ohms +/- 5%

Puisance LNB polarisation: 13 / 18V 400mA surcharge protegee

Débit d'entrée: 60 Mbit/s max.

Résolution video: 1920 x 1080p, 1920 x 1080i, 1280 x 720p

d'échéantillonnage: 32,44.1,48 kHz

Mémoire système: 256MB DDR3

Connecteurs

Entree SAT HDMI

1 Peritel TV (CVBS) S/PDIF coaxiale

Entrée d'alimentation (12 V)

USB 2.0

\section*{Caracteristiques générales}

Alimentation:Adaptateur externe

Gamme des tensions d'entrée: 100 - 240 V AC 50/60.

Tension en sortie: DC 12 V, 1.5A

Puisssance consommee: 18 W max.,typ. 10 W

Consommation en veille: max 1W

Température de fonctionnement: -0 +40^

Température de stockage: -10~ +50°C

Gamme d'humidité

de fonctionnement: 10 85% RH, non-condensé

Taille (L x D x H) en mm: 180x 125 x 43

Poids: 0.285kg

Le produit est conforme aux exigences de base et aux autres dispositions et directives applicable 2004/108/EC et 73/23/EC, RoHS 2002/95/EC

Sujet à modification. En conséquence de la recherche et du développement continus, les spécificités techniques, le design et l'apparce du produit peuvent changer. Fabrique sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques de Dolby Laboratories. Dolby est une marque enregistrée du laboratoire Dolby, HDMI, le logo HDMI et « High-Definition Multimedia Interface » sont des marques ou des marques enregistrées appartenant à HDMI Licensing LLC aux États-Unis et dans les autres pays. ASTRA est une marque déposée de SES ASTRA, TNTSAT est une marque de GROUPE CANAL+, Viaccess est une marque de Viaccess, tous les autres produits ou marques sont des marques déposées de leurs propriétaires respectifs.

CE PRODUIT EST SOUS LICENCE DU PORTEFEUILLE DE BREVETS AVC. CE PRODUIT EST STRICTEMENT RESERVE A UN USAGE PARTICULIER, PRIVE ET NON COMMERCIAL POUR (i) ENCODER DE LA VIDEO EN CONFORMITE AVEC LA NORME AVC ((«VIDEO AVC»)) ET/OU (ii) DÉCODER DE LA VIDEO AVC QUI A ÉTE CODEE PAR UN UTILISATEUR PARTICULIER DANS UN ACTIVITE PERSONNELLE PRIVEE ET NON COMMERCIALE ET/OU OBTENUES D'UN FOURNISSEUR VIDEO SOUS LICENCE POUR FOURNIR DES VIDEOS AVC. AUCUNE LICENCE N'EST ACCORDEE OU TACITE POUR TOUTE AUTRE UTILISATION. DES INFORMATIONS COMPLEMENTaires PEUVENT ÉTRE OBTENUES DE MPEG LA, LLC SUR HTTP://WWW.MPEGLA.COM

© STRONG 2023. Tous droits réservés.
