Caractéristiques techniques	Haut-parleur actif 15 pouces, puissance de 1000 W, réponse en fréquence de 40 Hz à 20 kHz.
Utilisation	Idéal pour les concerts, événements en direct, installations fixes.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles, nettoyage de la grille et des surfaces.
Sécurité	Utiliser des câbles de qualité pour éviter les courts-circuits, ne pas exposer à l'humidité.
Informations générales	Poids : 30 kg, dimensions : 700 x 450 x 400 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - NuQ115B Turbosound

Quelle est la puissance nominale du Turbosound NuQ115B ?

La puissance nominale du Turbosound NuQ115B est de 600 Watts.

Quelle est la réponse en fréquence du Turbosound NuQ115B ?

La réponse en fréquence du Turbosound NuQ115B est de 45 Hz à 20 kHz.

Comment connecter le Turbosound NuQ115B à un amplificateur ?

Utilisez des câbles Speakon ou des connecteurs jack pour relier le haut-parleur à votre amplificateur.

Le Turbosound NuQ115B est-il adapté pour une utilisation en extérieur ?

Oui, le Turbosound NuQ115B peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries.

Quelle est la charge minimale recommandée pour le Turbosound NuQ115B ?

La charge minimale recommandée est de 8 Ohms.

Comment nettoyer le Turbosound NuQ115B ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les produits chimiques abrasifs.

Quel type de montage est possible avec le Turbosound NuQ115B ?

Le NuQ115B peut être monté sur un trépied ou utilisé en configuration de sol.

Quelle est la garantie du Turbosound NuQ115B ?

Le Turbosound NuQ115B est généralement livré avec une garantie de 2 ans, mais cela peut varier selon le revendeur.

Comment puis-je obtenir un support technique pour le Turbosound NuQ115B ?

Vous pouvez contacter le service client de Turbosound via leur site web ou le revendeur auprès duquel vous avez acheté le produit.

Le Turbosound NuQ115B peut-il être utilisé pour des événements en direct ?

Oui, le Turbosound NuQ115B est conçu pour des applications en direct et peut offrir un son puissant et clair pour divers événements.

MODE D'EMPLOI NuQ115B Turbosound

Consignes de sécurité

Les points repées par ce symbole partent une tens on électronique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enominés professionnels de haute qualité avec fiches lors 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifie.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'apareil - elle peut chocs électriques.

Attention Ce symbol signale les consignes d'utilisation et d'entre ! Ten importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour évolter tout risque de donc élerinique, ne pas ouvrir le capot de l'appareil ni démonterie panneau amière. L'intérieur de l'appareil ne possèce aucun élément répanable par l'utilisateur. Le riser toute réparation à un professionnel qualité.

Attention Pour rébure les risoucs de feu et de choc électrique, n'exposez pas cet appareil à la plique, à la miniânsure, aux guottes ou aux étabrousures. Me posez pas de réclipent contenant un liquide sur l'appareil un vase par exemple.

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualité. Pour éster tout risoue de choc éctinoue, n'effectuez aucune répartition sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent btre effectuées uniquement par un technicien spécialise.

1. Lusez ces consignes.
2. Converses ces consignes.
3. Respectez tous les avantements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.

7. Velliez a ne pas empécher la bonne ventilation de l'appareil via ses autres de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

8. Ne placez pas l'apparel à proximité d'une source de chaleur telle qu'un chauffage, une cubinière ou tout appareil dépageant de la chaleur (y compris un ampli de puissance).

9. Ne supprimes jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terme servant de sécurité. Si la prise du bloc d'alimentation ou du corcon d'all-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électronir pour effectuer le changement de prise.

10. Instaiez le cordon d'alimentation de telle façon que personne ne pursse marcher dessus et qu'il soit protégé d'artes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prive électrique et de l'endroit où il est relie à l'appareil: cela est également variable pour une éventuelle rallonge électrique.

11. Utilise exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariets, des diabler, des présentoirs, des pieds et des surfaces de travail recommandés parle fabricant ou livés avec le produit. et tout charie et d'abin

Charges pour éventur d'éventuelles blessures en cas de chute 13. Débranchant l'appareil de la tenvium secteur en cas d'orange ou si l'appareil reste multisé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifie. Aucun entretien n'est nécessaire sauf si l'appareil est endommage de quelque façon que ce soit (dammages sur le concern d'alimentation ou la par par exemple), si un liquide ou un object a penetré à l'intérieur du châtsis, si l'appareil a été exposé à la plue ou à l'humidité, si ne fonctionne pas correctement ou à la suite d'une chute.

2. L'appareil doit être correcte à une prise verteur dotée d'une protection par mise à la terme.

3. La prise électrique ou la prise I.E.C. de tout appareil déroué de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEE (2012/19/LU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électiniques et électroniques (EEI). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement.

dangeruées généralement associées à ces équipements. En même temps, votre coopération dans la mise au début de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'enrolait ou vous pouvez déposer une déchets d'équipements pour le recyclage, veuillez contacter votre maître ou votre centre local de collecte des déchets. 18. Il installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

1. Ne places jamais d'objets enillammés, tels que des bougies allumées, sur l'apparel.

2. Gardez à l'esprit l'impact environnemental lorsque vous metrez des piles au relux. Les piles usées doivent être déposées dans un point de collecte adapté.

3. Cet appareil peut être utilise sous un climat tropical ou modéré avec des températures de 45°C maximum.

DÉNI LÉGAL

Music Tribe ne peut être peu pour responsable pour toute petite poursuit être sube par toute personne se fait en partie ou en totalité à toute description, photographie ou affirmatione contenue dans ce document. Les caractéristiques, l'apprenture et autres informations peuvent faire d'ajes de modifications sans notification. Toutes les marques appartiment à leurs propriétaires respectifs. Mélus, Karl Teknik, Lab Gruppen, Laine, Taunay, Turbosund, TC Electreis, TC Helkom, Behringer, Eugena, Anton Microphones et Coelousto sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2022 Tours droits reserves.

GARANTIE LIMITÉE

Pour consuire les termes et conditions de garantie appliquables, ainsi que les informations supériementares et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community.musich tribe.com/pages/support@warranty.

Merci d'avoir choisi un produit d'enceinte Turbosound pour votre application. Si vous souhaitez plus d'informations sur ce produit ou sur tout autre produit, veuillez visiter notre site Web à turbosound.com.

Déballage du haut-parleur

Après avoir décallé l'appareil, veuillez vérifier soigneusement qu'il n'est pas endommagé. Si des dommages sont constatés, veuillez en informer immédiatement votre fournisseur. Vous, le destinataire, devez engager toute réclamation. Veuillez conserver tous les emballages en cas de prochain retour.

Configuration requise

L'enceinte 2 voies Nu062 fonctionne comme un système passif et ne nécessite qu'un seul canal d'amplification. Le signal d'entrée est divisé en interne entre les pilotes basse fréquence et haute fréquence avec un filtre passif.

Les modules Nu082, Nu0102, Nu0112 sont des enceintes 2'voies passives / bi-amplifiées commutables. Le fonctionnement passif (pleime gamme ou avec un subvocifier) nécessite 1 canal d'amplificateur et 1 canal de contrôleur. Le signal d'entrée est divisé en interne entre les pilotes basse fréquence et haute fréquence avec un filtre passif. Le fonctionnement en bi-amplification (pleime gamme ou avec un caisson de basses) nécessite 2 canaux d'amplification et 2 canaux de contrôleur, ou pour les basses fréquences et un pour les hautes fréquences. Le signal d'entrée est divisé entre le pilote basse fréquence et haute fréquence dans le contrôleur et les signaux amplifiés individuels sont transmis à l'entrée du haut-parieur.

Les subwoofers NuQ115B et NuQ118B ont une entrée commutable pour permettre le fonctionnement avec les haut-parleurs satellites à l'aide d'un seul cable à quatre conducteurs. Le fonctionnement nécessite 1 canal d'amplificateur et 1 canal de contrôleur.

Les paramètres de contrôleur corrects pour tous les modèles de fonctionnement et les subwoofers peuvent être téléchargés sur turbosound.com et sont également disponibles en tant que cadeaux pour les contrôleurs de la série LMS. Pour éviter de gasiller la puissance de l'amplificateur, vous devez utiliser un câble d'enceinte robuste avec une taille de film minimale de 1,5 mm ^2 (16 AWG) et de préférence de 2,5 mm ^2 (14 AWG) pour les longs trajets. Pour des longueurs de câble extrêmes, faites attention à l'impédance du câble et aux pertes résistives. Respectez toujours la polarité correcte.

Tous les systèmes à 2 voies NuQ PRO font également office de moniteurs Wedge.

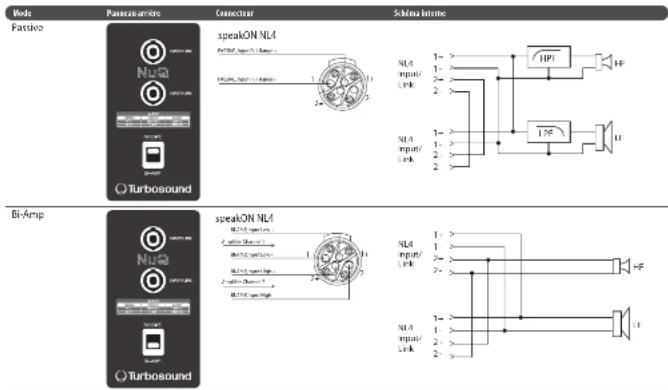

Considérations sur l'amplificateur

Les haut-parvres de la série xinq PRO sont optimistes pour une utilisation avec les amplificateurs de la série Turbosound T avec les contrôleurs de la série LIMS. Une gamme complète de paramètres DSP adaptés à toutes les configurations est fourna en téléchargement sur le site Web de Turbosound. L'utilisation d'amplification et de traitement très n'est conseillée qu'à l'aide de la matrère de réglages manueraux ainsi que du calémature de limiteur fourni sur le site Turbosound. Les enquêtes de la série xinq PRO doivent être implementées par des amplificateurs de puissance de haute qualité conçus pour un véritable usage professionnel. Les amplificateurs de puissance doivent être capable de fournir une puissance large bande à long terme égale à la moitié de la puissance nominale de crête du haut-parvère à son impédance nominale indiquée. L'utilisation d'amplificateurs sous-almentes doit être évitée car les signaux fortement écrites peuvent endommager les haut-parvères de façon permanente. Limiteurs, les croisements et les points d'égalisation doivent être régles conformément aux paramètres fournis sur le site Web de Turbosound. Cela garantira une qualité sonore optima et une fabilité à long terme ainsi qu'une protection contre les domnages.

Des connecteurs d'entrée à verrouillage Neutnik speakOK® NL4 sont fournis, permettant des options pour le fonctionnement en entrée et en liaison, passif et bi-ampli.

Mediclo Hu062 Ma082 Na0102

Modèles: NuQ82, NuQ102, NuQ122, NuQ152

Mode Passive Turbosound SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4 SpeakerON NL4

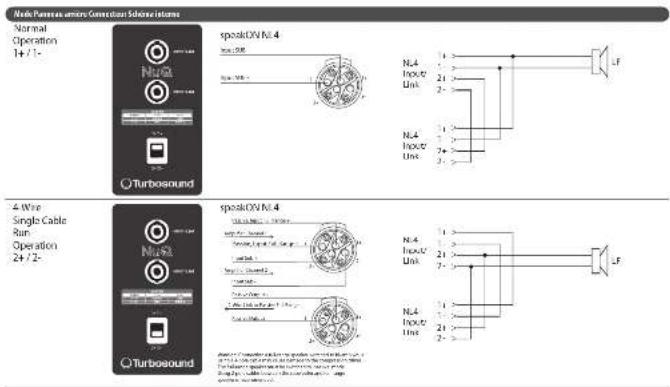

Modeles: NuQ115B, NuQ118B

Les armoires de la gamme complète HuO PRO sont conçues avec plusieurs points de fixation internes pour s'adapter à de nombreuses méthodes de montage possibles dans des installations permanentes.

Les armoires à deux voies de la série NuQ PRO sont équipées de prises de montage sur poteau pour une utilisation portable sur des supports ou des poteaux d'enchentes de 35 mm. Les caissons de basses sont équipés de réceptacles à montage sur poteau qui permettent de monter des caissons à deux voies à la bonne hauteur.

Des supports muraux et de plafond Turbosound sont disponibles en option pour l'installation des armoires de la série NuO PRO. Ils sont également compatibles avec les supports muraux et de plafond standard de l'industrie. Quelques exemples sont présentés ci-dessous.

Models	Montagemural	Jungsvoltat	Support prevalent	Rallagees prevalentos	Baseline Scotti
M1002—M1002-FY	Mn263-SB—	M4
Na032	W3-208, PB-55	Mn002-FY	Mn002-SB	Na032-EI	A110
Na1102	W3-208, PB-55	Mn0112-FY	Mn0112-SB	Mn2002-SB	A110
Na1122	W3-158, PB-55	Mn0122-FY			A110
Na0152	W3-158, PB-55	Mn0152-FY			A110

[Feuillez voir la page 14 pour l'image]

Suspendre avec des boulons à œil

¡Veuillez voir in page 15 pour rinaçaj

Les armoires NuO PRO peuvent être suspendues à l'aide de boulons à ceil en option couplés aux points de fixation internes fournis en haut, en bas, sur les côtés et à l'arrière. La méthode la plus simple consiste à utiliser les deux points d'accrochage sur le dessus et un seul point d'accrochage à tiroette au centre du panneau arrière.

liétirez les vis à tête fraisee appropriées et remplacez-les par des boulons à deil à épaulement, qui doivent avoir une longueur de filetage d'au moins 18 mm. Utilisez le point d'accrochage arrière pour incliner l'armoire pour une couverture optimale de la pièce. Les ammoires peuvent être suspendues à l'envers si nécessaire.

NOTE IMPORTANTE: Le montage d'un système de sonorisation installé en permanence peut être dangereux à moins qu'il ne soit effectué par du personnel qualifié possétant l'expérience et la certification requises pour effectuer les tâches nécessaires. Les murs, les soils ou les plafonds doivent pouvoir supporter en toute sécurité le charge réelle. L'accessoire de montage utilisé doit être fixé de manière sûre et sécurisée à la fois au haut-parleur et au mur, au sol ou au plafond.

Lors du montage de composants de grèement sur les murs, les sols ou les plafonds, assurez-vous que toutes les fixations et attaches utilisées sont d'une taille et d'une capacité de charge appropriées. Les revêtements des murs et des plafonds, ainsi que la construction en la composition des murs et des plafonds, doivent tous être pris en compte pour déterminer si un dispositif de fixation particulier peut être utilisé en toute sécurité pour une charge particulière. Les bouchons de cavité ou autres fixations spécialisées, si nécessaire, doivent être d'un type approprié et doivent être installés et utilisés conformément aux instructions du fabricant.

Le fonctionnement de votre enceinte dans le cadre d'un système en vol, s'il est installé de manière incorrecte et inappropriée, peut potentiellement exposer des personnes à de graves risques pour la santé et même la mort. De plus, veuiller vous assurer que les considérations électriques, mécaniques et acoustiques sont discutées avec du personnel qualifié et certifié (par les autorités locales ou nationales) avant toute installation ou tout vol.

Assuriez vous que les entrentes sont installées et pilotées uniquement par du personnel qualifié et certifié, en utilisant un équipement dédié et des pièces et composants d'origine livres avec l'unité. Si des pièces ou des composants sont manquants, veuillez contacter votre revendeur avant d'essayer de configurer le système.

Asserez-vous de respecter les réglementations de sécurité locales, nationales et autres applicables dans votre pays. Music Tribe, y compris les sociétés de Music Tribe répertoriées sur la « Fie » d'informations sur le service « n'assume aucune responsabilité pour tout dommage ou blessure corporelle résultant d'une utilisation, d'une installation ou d'un fond déennement inappropriés du produit. Des contoiles réguliers doivent être effectués par du personnel qualifié pour s'assurer que le système reste dans un adult sité à toute. Asserez-vous que, la loi le haut-parleur est survale, la zone située sous le haut-parleur est libre de toute circulation humaine. Retailles pas voler le haut-parleur dans des zones qui peuvent être entrées ou utilisées par des membres du public.

Les haut-parleurs créent un champ magnétique, même s'ils ne fonctionnent pas. Par conséquent, veuillez conserver tous les matériaux pouvant être affectés par ces champs disques, ordinateurs, moniteurs, etc. à une distance de sécurité. Une distance de sécurité est généralement comprise entre 1 et 2 mètres.

24 NuQ PRO Series Quick Start Guide 25

1. Enregistrez-vous en ligne. Prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musiclitre.com. Le fait d'enregistrer le produit en ligne nous permet de génier les séparations plus rapidement et plus efficacement. Prenez également le temps de lire les tenres et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de recendeur Music Tille près de chez vous, contactant le distribution Music Tille de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet muscitrile.com. Si votre pays n'eut pas dans la liste, essayez de rescute votre problème avec notre aide en ligne que vous trouverez également dans la section "Support" du site muscitrile.com. Vous pouvez également nous faire parvenir directement votre demande de réparation vous garantie par Internet sur le site muscitrile.com »ÀVÀÎλ de nous renvoyer le produit.
3. Raccordement au secteur. Avant de réelter cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'apparel. Ueilles à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électricité — sans aucune exception.
