Kraken FX - Machine à effet ColorKey - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine à effet ColorKey Kraken FX
Type d'effet	Effets de brouillard et de lumière
Puissance	1200W
Capacité du réservoir	2,5 litres
Temps de chauffe	8 minutes
Débit de brouillard	500 m³/min
Contrôle	Télécommande sans fil incluse
Dimensions	30 x 20 x 15 cm
Poids	4 kg
Utilisation	Idéale pour les événements, concerts et spectacles
Maintenance	Nettoyage régulier du réservoir et des buses
Sécurité	Éviter le contact direct avec les yeux et la peau
Informations générales	Garantie de 2 ans, pièces de rechange disponibles

FOIRE AUX QUESTIONS - Kraken FX ColorKey

Comment puis-je connecter la machine à effet ColorKey Kraken FX à mon système audio ?

Pour connecter la machine à effet ColorKey Kraken FX à votre système audio, utilisez un câble audio 3,5 mm pour relier la sortie audio de la machine à l'entrée de votre système audio.

Pourquoi les effets lumineux de ma ColorKey Kraken FX ne fonctionnent-ils pas ?

Vérifiez que la machine est correctement alimentée et que les paramètres d'effet sont configurés. Assurez-vous également que les connexions sont sécurisées et que les ampoules ne sont pas grillées.

Puis-je utiliser la ColorKey Kraken FX à l'extérieur ?

La ColorKey Kraken FX est conçue pour un usage intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous de la protéger des intempéries et de l'humidité.

Comment puis-je régler la vitesse des effets sur ma ColorKey Kraken FX ?

La vitesse des effets peut être réglée à l'aide du potentiomètre de vitesse situé sur le panneau de contrôle de la machine. Tournez-le dans le sens horaire pour augmenter la vitesse et dans le sens antihoraire pour la diminuer.

Que faire si ma machine à effet ColorKey Kraken FX ne s'allume pas ?

Assurez-vous que la machine est branchée sur une source d'alimentation fonctionnelle. Vérifiez également le fusible et remplacez-le si nécessaire. Si elle ne s'allume toujours pas, contactez le service client.

Est-ce que je peux contrôler la ColorKey Kraken FX avec une télécommande ?

Oui, la ColorKey Kraken FX est compatible avec certaines télécommandes. Vérifiez le manuel de l'utilisateur pour obtenir des informations sur les modèles compatibles et les instructions de configuration.

Comment effectuer un entretien régulier de la ColorKey Kraken FX ?

Pour maintenir votre ColorKey Kraken FX en bon état, nettoyez régulièrement les lentilles et les surfaces avec un chiffon doux. Assurez-vous également de vérifier les connexions et de tester la machine avant les événements.

Les effets de ma machine semblent trop faibles, que faire ?

Si les effets semblent faibles, vérifiez les paramètres de luminosité et d'intensité. Assurez-vous également que l'environnement est suffisamment sombre pour apprécier pleinement les effets.

MODE D'EMPLOI Kraken FX ColorKey

Veuillez tire attentivement ces instructions avant utilisation. L'utilisation de cet apparéil conformément à ces instructions est importante pour éviter tout dommage ou accident évientuel causé par une mauvaise utilisation.

Introduction

Contenu de l'emballage

• Kraken FX
  Cable d'alimentation IEC
• Manuel

Sécurité

Prudence! L'ouverture de cet apparéil annule la garantie. Contactez ColorKey pour toute demande de service.

Avertissement! Pour éviter les chocs électriques, assurez-vous de débrancher l'alimentation avant tout entretien ou lors du déplacement ou de l'installation du luminaire.

Prudence! Evitez l'exposition directe des yeux avec le luminaire lorsqu'il est allumé.

• Ce luminaire est destiné à un usage interieur uniquement.
• Ce luminaire doit être installé à une distance minimale de 5 metres (16'4") de tout objecte éclairé.
• N'installez pas ou n'utilisez pas ce luminaire à proximé de matérielux inflammables.
• Cet apparéil doit être installé, utilisé et entretenu par un professionnel qualifié.
• Veuillez vérifier si le voltage est conforme à la puissance nominale avant l'installation.
• N'utilisez pas cet apparéil si le cordon d'alimentation a été endommagé. Éteignez le luminaire et remplacez-le par un cordon d'alimentation de qualité similaire.

Viete Product ColorKey beneficie d'une garantie de 2 ans. Pour obtenir une assistance technique ou pour enregistrer toute produit, veuillez consulter https://www.colorkeyled.com/support/

Vous pouvez également nous joindre par téléphone du lundi au vendredi, de 8 h 30 à 17 h HNP au [phone].

Fonctionnement de l'affichage

MENU

UP

DOWN ENTER

MENU: Acceder au menu/Faire defiler les options du menu

En haut: Faites defiler la selection du menu ou augmentez le parametre

EN BAS: Faites défilier la sélection du menu ou la diminution des paramètres

ENTRER: Ouvrir/Sélectionner l'option de menu actuelle

Guide des menus

Élément de	Valeurs	Fonction
Addr	1-512	Définir l'adresse DMX (001 à 512)
ChNd	6 canaux / 12	Sélectionnez le nombre de canaux DMX
SLNd	MÂT, SL1, SL2	Set pour Maître / Esclave
Auto	SP(1-9)	Ajuster la vitesse des effets automatiques
Soun	Donc(1-2)	Régler les réglages de la sensibilité sonore en
SEnS	SE(99-0)	Son - Mode contrôle
LED	Activé,	Affichage activé ou désactivé
Disp	dSip	Réglage de l'affichage
uEr	v10	Version du logiciel
rSet	-	Réinitialisation

Valeurs DMX

Mode 6 canaux

Canal	Valeur	Fonction
1	0-255	Gradateur
2	0-7	Ouvrir
	8-255	Strobe (lent à rapide)
3	0-7	Aucune fonction
	8-22	Mouvement 1
	23-37	Mouvement 2
	38-52	Mouvement 3
	53-67	Mouvement 4
	68-82	Mouvement 5
	83-97	Mouvement 6
	98-112	Mouvement 7
	113-127	Mouvement 8
	128-142	Mouvement 9
	143-157	Mouvement 10
	158-172	Mouvement 11
	173-187	Mouvement 12
	188-202	Mouvement 13
	203-217	Mouvement 14
	218-232	Mouvement 15
	233-247	Mouvement 16
	248-255	Mode actif sonore
4	0-255	Vitesse de déplacement
5	0-14	Aucune fonction
	15-35	Poursuite 1
	36-56	Poursuite 2
	57-77	Poursuite 3
	78-97	Poursuite 4
	98-117	Poursuite 5
	118-138	Poursuite 6
	139-159	Poursuite 7
	160-179	Poursuite 8
	180-200	Poursuite 9
	201-220	Poursuite 10
	221-241	Poursuite 11
	242-255	Poursuite 12
6	0-255	Vitesse de poursuite
3	0-255	Pan
4	0-255	Vitesse de panoramaique
5	0-255	Inclinaison1
6	0-5	Arrêtier
	6-126	Inclinaison Rotation vers l'avant (rapide à lente)
	127-128	Arrêtier
	129-249	Inclinaison Rotation vers l'avant (lente à rapide)
	250-255	Arrêtier
7	0-7	Couleur 1 Désactivé
	8-24	Couleur 1 Rouge
	25-41	Couleur 1 Vert
	42-57	Couleur 1 Bleu
	58-74	Couleur 1 Blanc
	75-90	Couleur 1 Rouge + Vert
	91-107	Couleur 1 Rouge + Bleu
	108-123	Couleur 1 Rouge + Blanc
	124-140	Couleur 1 Vert + Bleu
	141-156	Couleur 1 Vert + Blanc
	157-173	Couleur 1 Bleu + Blanc
	174-189	Couleur 1 Rouge + Vert + Bleu
	190-206	Couleur 1 Rouge + Vert + Blanc
	207-222	Couleur 1 Rouge + Bleu + Blanc
	223-239	Couleur 1 Vert + Bleu + Blanc
	240-255	Couleur 1 Rouge + Vert + Bleu + Blanc
8	0-7	Couleur 2 désactivée
	8-24	Couleur 2 Rouge
	25-41	Couleur 2 Vert
	42-57	Couleur 2 Bleu
	58-74	Couleur 2 Blanc
	75-90	Couleur 2 Rouge + Vert
	91-107	Couleur 2 Rouge + Bleu
	108-123	Couleur 2 Rouge + Blanc
	124-140	Couleur 2 Vert + Bleu
	141-156	Couleur 2 Vert + Blanc
	157-173	Couleur 2 Bleu + Blanc
	174-189	Couleur 2 Rouge + Vert + Bleu
	190-206	Couleur 2 Rouge + Vert + Blanc
	207-222	Couleur 2 Rouge + Bleu + Blanc
	223-239	Couleur 2 Vert + Bleu + Blanc
	240-255	Couleur 2 Rouge + Vert + Bleu + Blanc
9	0-255	Gradateur (LED centrales)
10	0-199	Aucune fonction
	200-209	Réinitialisation
	210-255	Aucune fonction

Configuration et connexions

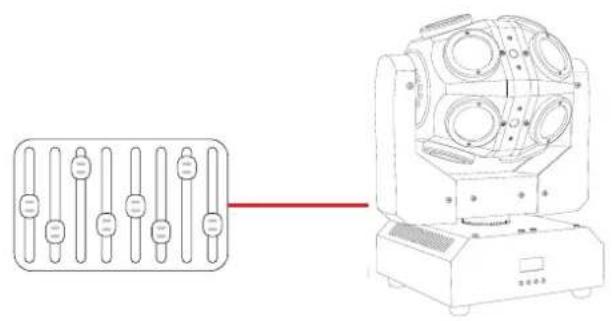

(1) Connexions par cable DMX filaire

Utilisez un cable DMX pour vous connecter aux prises d'entrée/sortie au bas de la lampe pour une utilisation avec une connexion cablee avec commande DMX 512.

Dépannage

Problème	Solutions
Pas de contrôle DMX	Vérifiez que le cable est correctement connecté à l'appareil et au contrôleur.
Le luminaire ne répond pas au son	Assurez-vous que le luminaire est en mode Sound Active.

Informations techniques

• 7x10W RGBW 4-en-1 LED CREE
• Modes de canaux DMX: 6/10 canaux
• Modes de contrôle: DMX 512, Maitre/Esclave, Son actif, Autonome
  0-100% Gradateur
• Température de fonctionnement : jusqu'à 40^
• Consommation électrique : 80W
• Alimentation : AC110-240V ; 50 à 60 Hz
  Taille du produit: 11.1 × 8.1 × 7.8 in (28.2 × 20.57 × 19.81 ~cm)
• Poids net: 9.1lbs (4.13kg)

Veuillez noter : Alors que nous continuons à travailler à l'amélioration de nos produits et de votre expérience en tant qu'utilisateur, nous vous recommendons de consulter régulièrement notre site Web pour prendre connaissance des mises à jour des manuels d'utilisation et des spécifications à www.ColorKeyLED.com ou de nous contacter directement à l'adresse [e-mail].
