SW9071 - Composant de vélo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Manette de changement de vitesse électronique pour barre aéro (contre-la-montre/triathlon)
Marque	Shimano
Modèle	SW9071
Alimentation	Alimenté par le système Di2 (batterie externe)
Fonctions principales	Changement de vitesse avant et arrière via boutons, permutable entre vitesses supérieures/inférieures
Nombre de boutons	1 ou 2 selon le type (type à 1 bouton ou 2 boutons)
Compatibilité	Avec dérailleurs électroniques Shimano Di2
Dimensions (approx.)	Env. 50 x 30 x 20 mm
Poids (approx.)	Env. 20 g
Matière	Résine et métal
Étanchéité	Étanche pour conduite sous la pluie, mais ne pas immerger
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de diluants ni nettoyeur haute pression
Précautions de sécurité	Ne pas démonter ni modifier ; garder les doigts éloignés du dérailleur lors du changement de vitesse
Installation et réglage	Contacter le revendeur pour l'installation ; manuel revendeur disponible sur si.shimano.com
Mise à jour logicielle	Contacter le revendeur ; infos sur le site Shimano
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le revendeur pour tout remplacement
Garantie	Hors usure normale et détérioration dues à l'âge
Utilisation prévue	Vélo de contre-la-montre ou triathlon
Instructions régulières	Vérifier avant chaque utilisation : changement de vitesse fluide, fixation solide, bruits anormaux

FOIRE AUX QUESTIONS - SW9071 SHIMANO

Comment nettoyer la manette SW9071 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de diluants ou de solvants agressifs, ni de nettoyeur haute pression, car cela pourrait endommager le produit ou provoquer une entrée d'eau.

Puis-je utiliser un nettoyeur haute pression sur mon vélo équipé de cette manette ?

Non, ne nettoyez pas votre vélo avec un nettoyeur haute pression. L'eau pourrait pénétrer dans les composants électroniques et provoquer des dysfonctionnements ou de la rouille.

Que faire si de l'eau pénètre dans la manette ?

La manette est étanche pour une utilisation sous la pluie, mais ne l'immergez pas volontairement. Si de l'eau pénètre, contactez votre revendeur pour inspection et réparation.

Comment permuter les boutons entre les vitesses avant et arrière ?

Les boutons peuvent être permutés entre les fonctions de vitesse supérieure/inférieure et avant/arrière. Pour effectuer cette permutation, contactez votre lieu d'achat. Cela nécessite une configuration logicielle.

Où trouver le manuel du revendeur pour l'installation ?

Le manuel du revendeur destiné aux mécaniciens professionnels est disponible sur le site si.shimano.com.

Cette manette est-elle compatible avec tous les dérailleurs Di2 ?

Oui, la SW9071 est compatible avec les systèmes de changement de vitesse électroniques Shimano Di2, mais le comportement peut varier selon les composants connectés et la version logicielle.

Comment mettre à jour le logiciel de la manette ?

Les mises à jour doivent être effectuées par votre revendeur. Consultez le site Internet de SHIMANO pour les informations les plus récentes.

Que faire si la manette ne fonctionne pas correctement ?

Vérifiez d'abord les connexions et la batterie Di2. Si le problème persiste, contactez votre lieu d'achat pour un diagnostic.

La manette fonctionne-t-elle avec des piles ?

Non, la manette est alimentée par la batterie centrale du système Di2. Elle ne contient pas de piles remplaçables séparément.

Puis-je utiliser cette manette sous la pluie ?

Oui, elle est conçue pour résister à des conditions de conduite par temps humide. Cependant, évitez de l'immerger ou de la diriger sous un jet d'eau sous pression.

MODE D'EMPLOI SW9071 SHIMANO

Manette de changement de vitesse pour barre Aero (pour contre la montre / Triathlon)

MISE EN GARDE IMPORTANTE

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnées dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce « mode d'emploi » avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât cause à l'équipomant et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosite ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

• Ne démontez et ne modifier pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourrier brusquement chuter et vous blesser gravement.
• Lorsque vous utilisez la manette de changement de vitesse, faites attention à ne pas laisser vos doigts se prendre dans le déraillleur. Le moteur puissant qui entraîne la déraillleur électronique de changement de vitesse fonctionnera sans s'arrêter jusqu'à ce qu'il atteigne la position du changement de vitesse.

Remarque

• Voillez à faire tourner la manivelle lorsque vous effectuez des opérations liées au changement de pignon.
• Veillez à ne pas laisser de l'eau entrer dans les ports E-TUBE.

• Les éléments sont conçus pour être parfaitement etanches et pour resister à des conditions de conduite par temps humide. Cependant, ne les placez pas volontairement dans l'eau.

• Ne avez pas votre velo avec un nettoyeur à haute pression. Si de l'eau entre dans les éléments, des problèmes de fonctionnement ou de la rouille risquent d'apparaître.

• Maniez les éléments avec soin et évitez de les soumettre à des chocs violents.
• Contactez le lieu d'achat pour effectuer les mises à jour du logiciel du composant. Les informations les plus récentes sont disponibles sur le site Internet de SHIMANO.
  • N'utilisez pas de diluants ou d'autres solvants agressifs pour nettoyer les produits. De tels solvants risquent d'endommager la surface.
• Les produits ne sont pas garantis contre l'usura naturelle et les détenorations résultant de l'utilisation normale et du vieillissement.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.
- Est-ce que le changement des vitesses se déroule sans heures ?
* Les manettes de changement de vitesse sont-elles solidement fixées sur le ciment ?
* Des bruits anormaux se font-ils entendre pendant le fonctionnement ?

Noms des pièces

^ La forme diffère en fonction du modèle.

Type à 1 bouton

Mensile de durchangement du étoire Mensile de durchangement du étoire

Type à 2 boutons

Mode d'emploi

■ Opérations de changement de vitesse

Veillez à faire tourner la manivelle lorsque vous effectuez des opérations liées au changement de pignon.

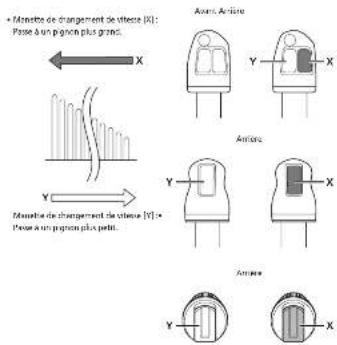

■ Fonctionnement de la manette de changement de vitesse arrière * La forme diffère en fonction du modèle.

• Mancette de changement de silence (X): Passé à un pignée plus grise. Auren Airline Y X Amiree Y X Amiree Y X

■ Fonctionnement de la manette de changement de vitesse avant

Manette de changement de vitesse [X] : Poise sur un plateau plus petit.

Aircraft Air Force X Y Y Magnetite de changement de cistente [V] • Plesse sur un planteau plus grand

Le comportement réel peut varier suivant les composants connectés et la version logicielle utilisée.

Les manettes de changement de vitesse [x] et [y] peuvent être permutées entre le passage à une vitesse supérieure et à une vitesse inférieure. Les manettes de changement de vitesse peuvent également être permutées pour servir de manette de changement de vitesse arrêté et de manette de changement de vitesse avant. * Pour permuter les manettes de changement de vitesse satellites, contactez le lieu d'achat.

SHIMANO

SHIMANO INC.

3-17 Oimzhu chu. Sakai-ku. Sakai City. Osaka 590-0577. Japan

Romarque : les spécifications peuvent être modifiés sans préa-8. (French)
