SLM4100R - Composant de vélo SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Marque	SHIMANO
Modèle	SLM4100R
Type de produit	Manette de changement de vitesse (2-WAY RELEASE, RAPIDFIRE PLUS MONO)
Catégorie	Composant de vélo
Fonctions principales	Passage des vitesses avant et arrière, changement de pignons et plateaux
Compatibilité	Systèmes de transmission SHIMANO (détails consultez le manuel du revendeur)
Nombre de vitesses	Variable selon la configuration (pignons et plateaux)
Type de manette	Manette A (pignon plus grand), Manette B (pignon plus petit), option RAPIDFIRE PLUS MONO
Matériaux	Plastique renforcé et métal (estimation)
Poids	Environ 150 g (estimation)
Installation	Recommandée par un mécanicien vélo professionnel
Entretien	Inspections régulières, lubrification avec produits SHIMANO
Sécurité	Ne pas démonter ni modifier, risque de chute grave
Pièces détachées	Contacter le revendeur ou distributeur agréé
Garantie	Non spécifiée, usure normale exclue
Pays d'origine	Japon (marque SHIMANO)
Utilisation recommandée	Faire tourner la manivelle pendant l'actionnement des leviers
Vérifications avant usage	Changement de vitesse fluide, leviers bien fixés, absence de bruits anormaux
Type de montage	Sur cintre (fixation par collier ou bague)
Mode de fonctionnement	Manettes à pousser/tirer, retour automatique en position initiale
Documentation	Notice d'utilisation disponible, manuel du revendeur en ligne

FOIRE AUX QUESTIONS - SLM4100R SHIMANO

Comment installer la manette SLM4100R sur mon vélo ?

L'installation doit être réalisée par un mécanicien vélo professionnel. Contactez votre revendeur ou consultez le manuel du revendeur sur si.shimano.com.

Quels types de vitesses peut-on commander avec cette manette ?

La manette permet de passer les vitesses avant (plateaux) et arrière (pignons). Le nombre de vitesses dépend de la configuration de votre transmission Shimano.

Que faire si le changement de vitesse n'est pas fluide ?

Vérifiez que la manivelle tourne pendant l'actionnement. Inspectez les câbles, gaines et lubrifiez avec un produit Shimano. Si le problème persiste, consultez un revendeur.

Puis-je démonter la manette pour la nettoyer ?

Non, ne démontez pas la manette. Cela pourrait entraîner un dysfonctionnement et un risque de chute. Nettoyez l'extérieur avec un chiffon doux.

Quelles précautions de sécurité sont importantes ?

Lisez attentivement le mode d'emploi. Ne modifiez pas le produit. Assurez-vous que les leviers sont bien fixés avant chaque utilisation. Faites tourner la manivelle lors du changement de vitesse.

Comment entretenir cette manette ?

Effectuez des inspections régulières : vérifiez la fixation, l'absence de jeu, de bruits anormaux. Utilisez des lubrifiants Shimano pour les parties mobiles.

Cette manette est-elle compatible avec tous les dérailleurs Shimano ?

Elle est conçue pour être compatible avec les systèmes de transmission Shimano. Pour une compatibilité précise, consultez le manuel du revendeur ou votre revendeur.

Que faire en cas d'usure anormale des pièces ?

Contactez votre revendeur ou un distributeur agréé. Les produits Shimano ne sont pas garantis contre l'usure normale, mais un professionnel pourra évaluer le besoin de remplacement.

Comment passer rapidement plusieurs vitesses ?

Pour les manettes A et B, la course du levier détermine le nombre de pignons passés. Actionnez la manette jusqu'en position (2) pour passer deux pignons rapidement.

Où puis-je trouver le manuel du revendeur ?

Le manuel du revendeur est disponible en ligne sur le site https://si.shimano.com. Il contient des informations détaillées pour les mécaniciens professionnels.

MODE D'EMPLOI SLM4100R SHIMANO

Manette de changement de vitesse (2-WAY RELEASE)

Table des matières

MISE EN GARDE IMPORTANTE .... 3

Informations importantes concernant la sécurité .... 4

Remarque 5

Inspections régulières avant d'utiliser le vélo 6

Noms des pièces....7

Mode d'emploi....8

Mode d'emploi (manette RAPIDFIRE PLUS MONO) 10

MISE EN GARDE IMPORTANTE

- Contactez votre revendeur ou un distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce mode d'emploi avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

	DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
	AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
	ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

- Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.

Remarque

• Veillez à faire tourner la manivelle lorsque le levier est actionné.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.
• Afin de préserver au maximum les performances, nous recommandons fortement l'utilisation de lubrifiants et de produits d'entretien SHIMANO.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, contactez votre revendeur ou un distributeur.

• Est-ce que le changement de vitesse se déroule sans heurts ?
• Les leviers sont-ils bien installés sur le cintre ?
• Des bruits anormaux se font-ils entendre pendant le fonctionnement ?
• Avez-vous remarqué une usure anormale, un jeu excessif ou d'autres anomalies au niveau de la manette de la plaquette ? (Pour les modèles avec une plaquette reliée à la manette.)

Noms des pièces

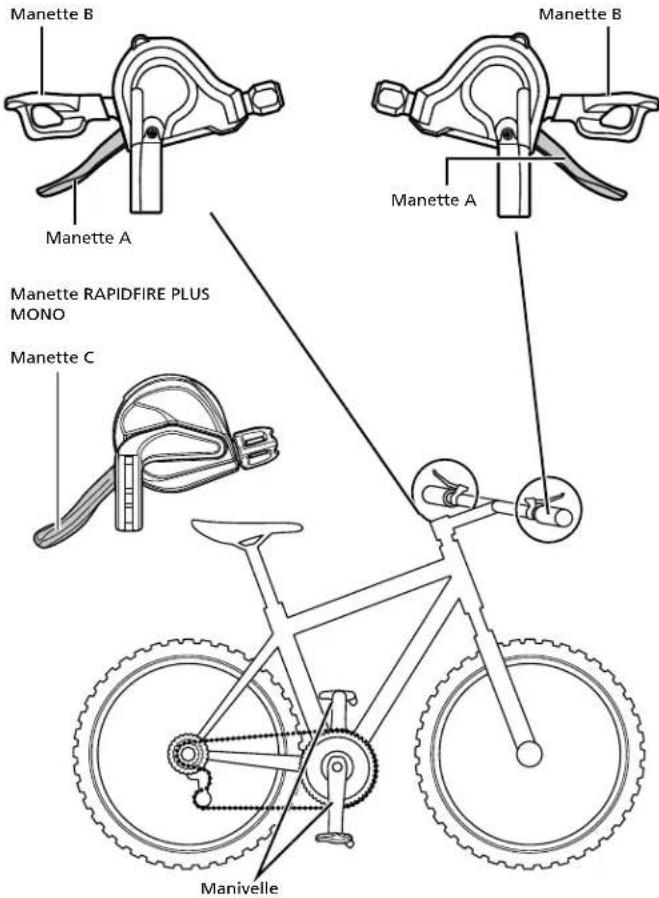

Avant Arrière

Manette B Manette A Manette RAPIDFIRE PLUS MONO Manette C Manivelle Manette A Manette B

Mode d'emploi

Fonctionnement du changement de vitesse

Veillez à faire tourner la manivelle lorsque le levier est actionné.

Précaution à prendre lors du fonctionnement

Une fois que le changement de vitesse est terminé, les deux manettes A et B reviennent dans leur position initiale.

Fonctionnement de la manette de droite

Le nombre de pignons passés dépend de la course du levier. Pour passer un pignon, placez la manette en position (1). Pour passer deux pignons, placez la manette en position (2).

• Manette A : passage d'un pignon plus petit vers un pignon plus grand

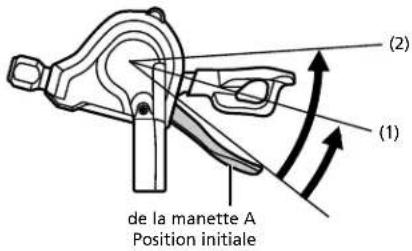

de la manette A Position initiale

(1) Changement d'un pignon

Exemple : du 3e au 4e pignon

4 3

(2) Changement rapide de deux pignons

Exemple : du 3e au 5e pignon

5 3

• Manette B : passage d'un pignon plus grand vers un pignon plus petit

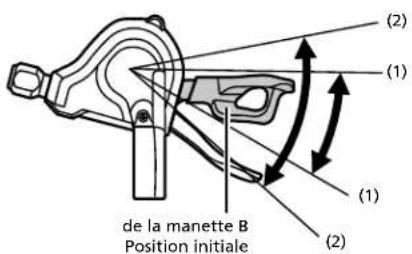

de la manette B Position initiale

Vous pouvez passer les vitesses en poussant ou en tirant la manette.

Certains modèles disposent du changement de vitesse en deux étapes.

Exemple : du 4e au 3e pignon

4 3

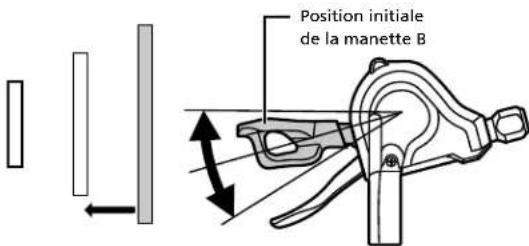

Fonctionnement de la manette de gauche

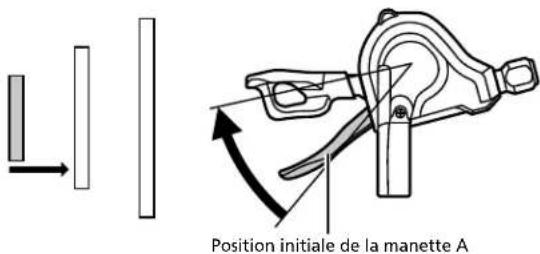

• Manette A : passage d'un plateau plus petit vers un plateau plus grand

Position initiale de la manette A

• Manette B : passage d'un plateau plus grand vers un plateau plus petit

Position initiale de la manette B

Vous pouvez passer les vitesses en poussant ou en tirant la manette.

Mode d'emploi (manette RAPIDFIRE PLUS MONO)

Utilisez une seule manette.

Fonctionnement du changement de vitesse

Veillez à faire tourner la manivelle lorsque le levier est actionné.

Fonctionnement de la manette RAPIDFIRE PLUS MONO

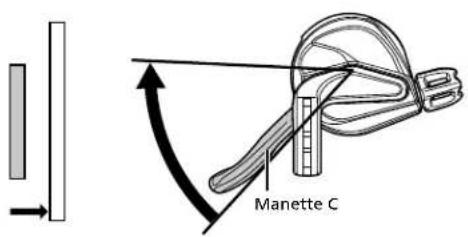

• Manette C-1 : passage du plus petit vers le plus grand plateau

Manette C

* Une fois le changement de vitesse effectué, la manette reste à la position C-2.

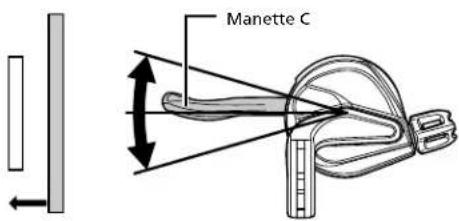

• Manette C-2 : passage du plus grand vers le plus petit plateau

Manette C

Vous pouvez passer les vitesses en poussant ou en tirant la manette.

* Une fois le changement de vitesse effectué, la manette revient à la position C-1.
