Type de produit	Amplificateur de puissance professionnel avec DSP intégré
Marque	Dynacord
Modèle	C3600FDi
Catégorie	Amplificateur de puissance
Puissance de sortie (bicanal)	2 x 1 700 W sous 4 Ω (max), 2 x 900 W sous 8 Ω
Puissance en mode bridgé	6 000 W sous 4 Ω
Tension de sortie maximale	90,6 V RMS
Gain en tension	32 dB
Réponse en fréquence	10 Hz - 21 kHz (±1 dB)
Rapport signal/bruit	> 109 dB (pondération A)
Distorsion	< 0,05 % (1 kHz, 1 200 W/4 Ω)
Impédance d'entrée	20 kΩ (symétrique)
Niveau d'entrée maximum	+21 dBu
Topologie de l'étage de sortie	Classe H
Alimentation	100-240 V, 50/60 Hz (réglage par défaut configuré)
Consommation électrique (1/8 puissance max sous 4 Ω)	850 W
Fusible secteur	T15AH (240/230 V), T30AH (120/100 V)
Refroidissement	Avant vers arrière, ventilateurs 3 vitesses
Température ambiante de fonctionnement	+5 °C à +40 °C

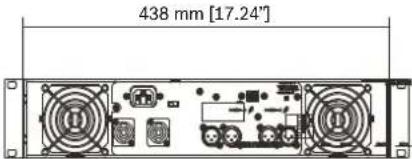

Dimensions (L x H x P)	483 x 88 x 462,4 mm
Poids	18,2 kg
Connecteurs	Entrées Euroblock 3 pôles, sorties Euroblock 4 pôles, GPIO, USB type B, alimentation à distance
Fonctionnalités DSP	Filtres FIR, EQ paramétrique (10 bandes), délai, limiteurs, préréglages utilisateur (50)
Montage	Rack 19 pouces, 2U, kit de montage arrière RMK15 en option
Accessoires fournis	Cordon d'alimentation, câble USB, connecteurs Euroblock, manuel d'installation
Protection	Court-circuit, surchauffe, HF, limiteurs de courant, délai à l'allumage

FOIRE AUX QUESTIONS - C3600FDi DYNACORD

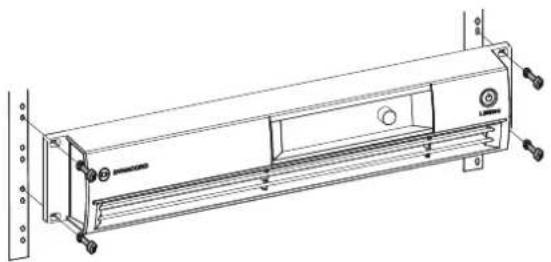

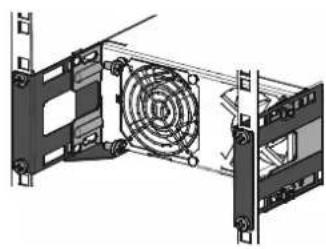

Comment installer l'amplificateur C3600FDi dans un rack ?

L'amplificateur est conçu pour un rack 19 pouces standard. Fixez-le à l'avant avec les équerres fournies et sécurisez l'arrière à l'aide du kit de montage RMK15 (en option) si le rack est destiné à être transporté. Assurez-vous que la ventilation n'est pas obstruée.

Quelle est la puissance de sortie de l'amplificateur ?

En mode bicanal, il délivre 2 x 1 700 W sous 4 ohms et 2 x 900 W sous 8 ohms. En mode bridgé, il atteint 6 000 W sous 4 ohms.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec pour nettoyer le boîtier. N'utilisez jamais de liquides ou de produits abrasifs. Veillez à ne pas obstruer les ouïes de ventilation.

Quels sont les types de protection intégrés ?

L'amplificateur inclut des protections contre : court-circuit, surchauffe, HF, courant de crête et un délai à l'allumage pour éviter les bruits de mise sous tension.

Comment mettre à jour le firmware ?

Connectez l'amplificateur à un ordinateur via USB, lancez le logiciel SONICUE Sound System, puis utilisez l'onglet Firmware pour sélectionner le fichier de mise à jour. Ne coupez pas l'alimentation pendant l'opération.

Puis-je utiliser l'amplificateur en mode 70 V ou 100 V ?

Oui, la série C supporte le fonctionnement en ligne 70/100 V. Pour le C3600FDi, en mode bridgé sous 100 V, la capacité de charge est de 2 x 2 500 W.

Comment régler le délai de mise sous tension ?

Sur le panneau arrière, utilisez le commutateur POWER ON DELAY pour sélectionner un délai entre 0 et 1,69 seconde, afin d'éviter les appels de courant simultanés sur plusieurs amplificateurs.

Quels câbles sont fournis avec l'appareil ?

L'emballage contient : un cordon d'alimentation secteur, un câble USB, des connecteurs Euroblock (entrée, sortie, GPIO, alimentation distante) et un manuel d'installation.

Comment utiliser l'alimentation à distance ?

Utilisez le connecteur POWER REMOTE : lorsque les broches sont ouvertes, l'amplificateur est sous tension ; si elles sont court-circuitées, il passe en veille. Cela permet de contrôler la mise sous tension à distance.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord le cordon d'alimentation et la prise secteur. Assurez-vous que le fusible secteur n'a pas sauté (T15AH pour 230 V, T30AH pour 120 V). Si le problème persiste, contactez un technicien agréé.

MODE D'EMPLOI C3600FDi DYNACORD

1.1 Explication des messages de sécurité 5
1.2 Consignes de sécurité importantes 5
1.3 Consignes de sécurité 7
1.4 FCC8
1.5 Precautions 8

2 A propos de ce manuel 10

2.1 Objectif du manuel 10
2.2 Document numérique 10
2.3 Public cible 10
2.4 Informations succinctes 10

3 Vue d'ensemble du système 12

3.1 Applications du système 12
3.2 Caracteristiques 12
3.3 Déballage et inspection 12
3.4 Éléments fournis à la livraison 12

4 Informations de planification 14

5 Installation 15

5.1 Tension de fonctionnement 15
5.2 Alimentation 15
5.2.1 Serie L 15
5.2.2 Série C 15
5.3 Montage 16

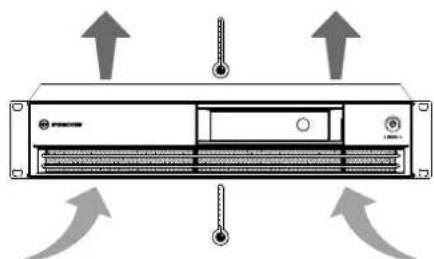

5.4 Ventilation 16

6 Commandes, indicateurs et connexions 18

6.1 Amplificateur Serie L 18
6.2 Amplificateur Serie C 19
6.3 Refroidissement par ventilateur 19
6.4 Séparation de la masse mécanique et de la masse électrique 20
6.5 Connecteur USB B 20
6.6 Mise sous tension à distance 20
6.7 Délai de mise sous tension 20
6.8 GPI/GPO 21
6.9 Sorties 21
6.9.1 Amplificateur Série L 21
6.9.2 Amplificateur Série C 22
6.10 Câblage d'entrée audio 23
6.10.1 Cablage d'entree audio pour connecteurs de type XLR 23
6.10.2 Câblage d'entrée audio pour connecteurs de type Euroblock 24

7 Navigation dans le menu de l'amplificateur de puissance 25

7.1 Commandes de l'amplificateur et du DSP 25

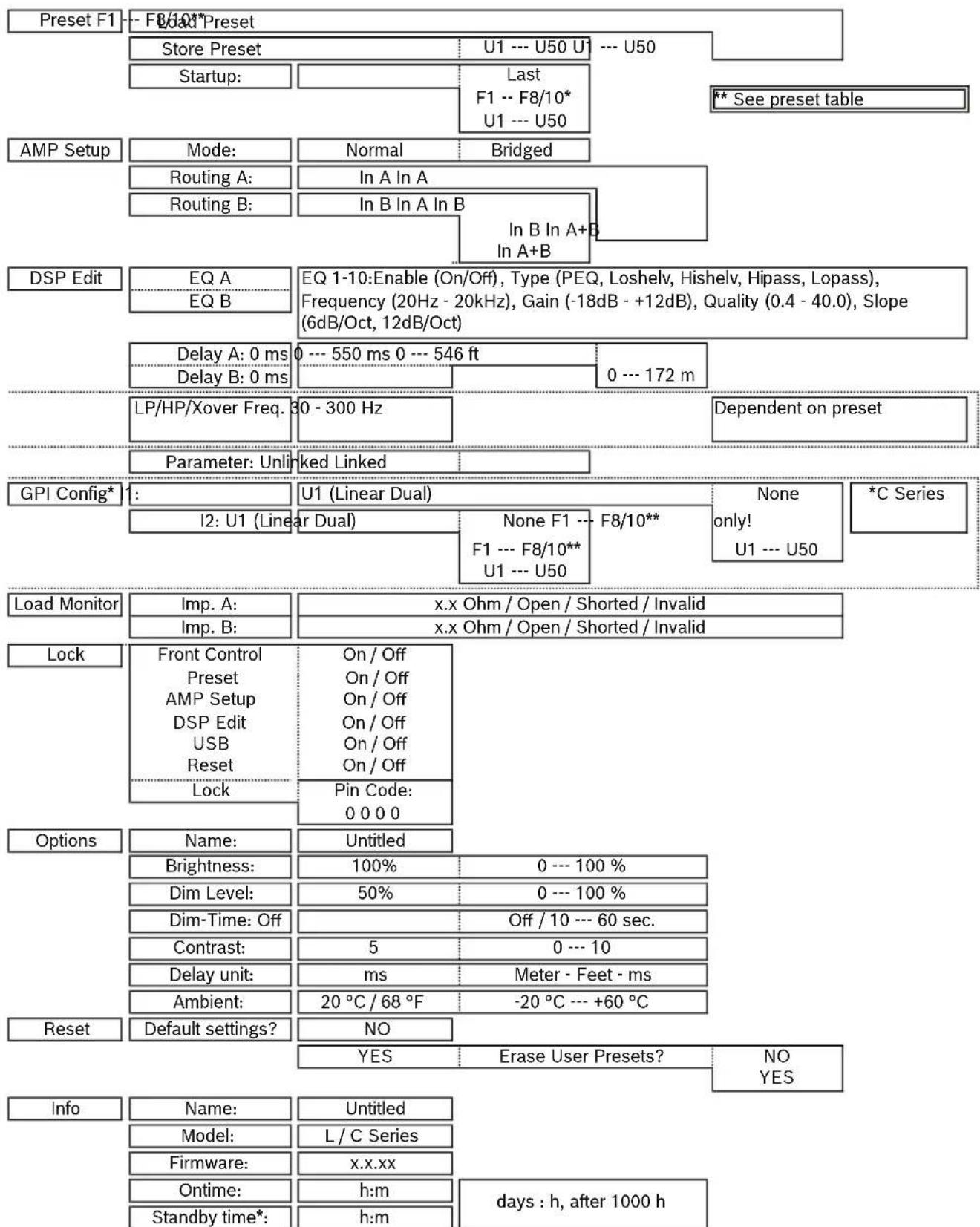

7.2 Menu de commande DSP 25
7.3 Préroglages par défaut 27

8 Caractéristiques techniques 30

8.1 Capacité de charge en prise directe de la Série C 35
8.2 Fonctionnement sur secteur et temperature 36

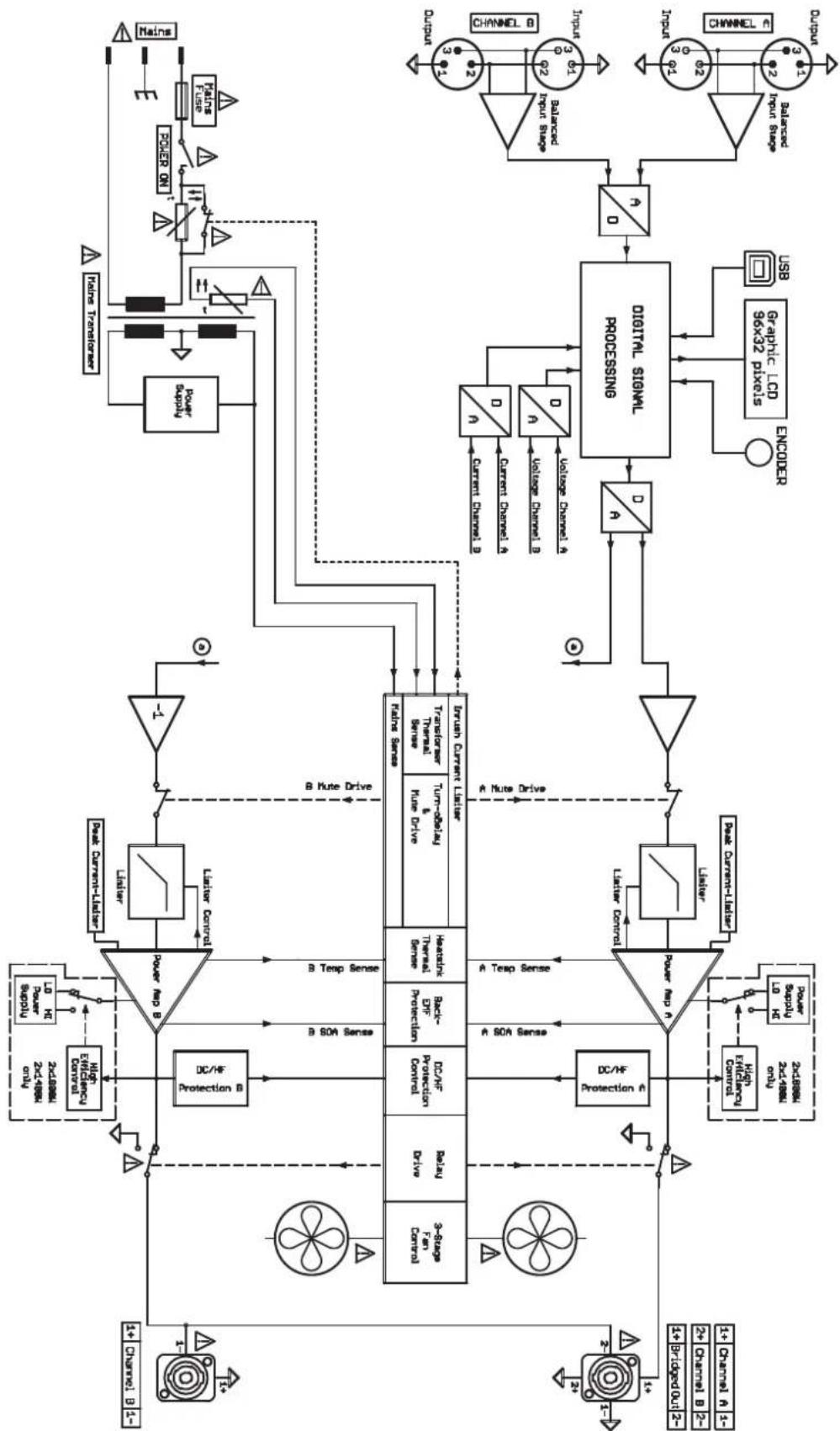

8.3 Schémas de principe 40
8.4 Dimensions 42

9

Annexes 43

9.1 Mise à jour de la version du firmware 43

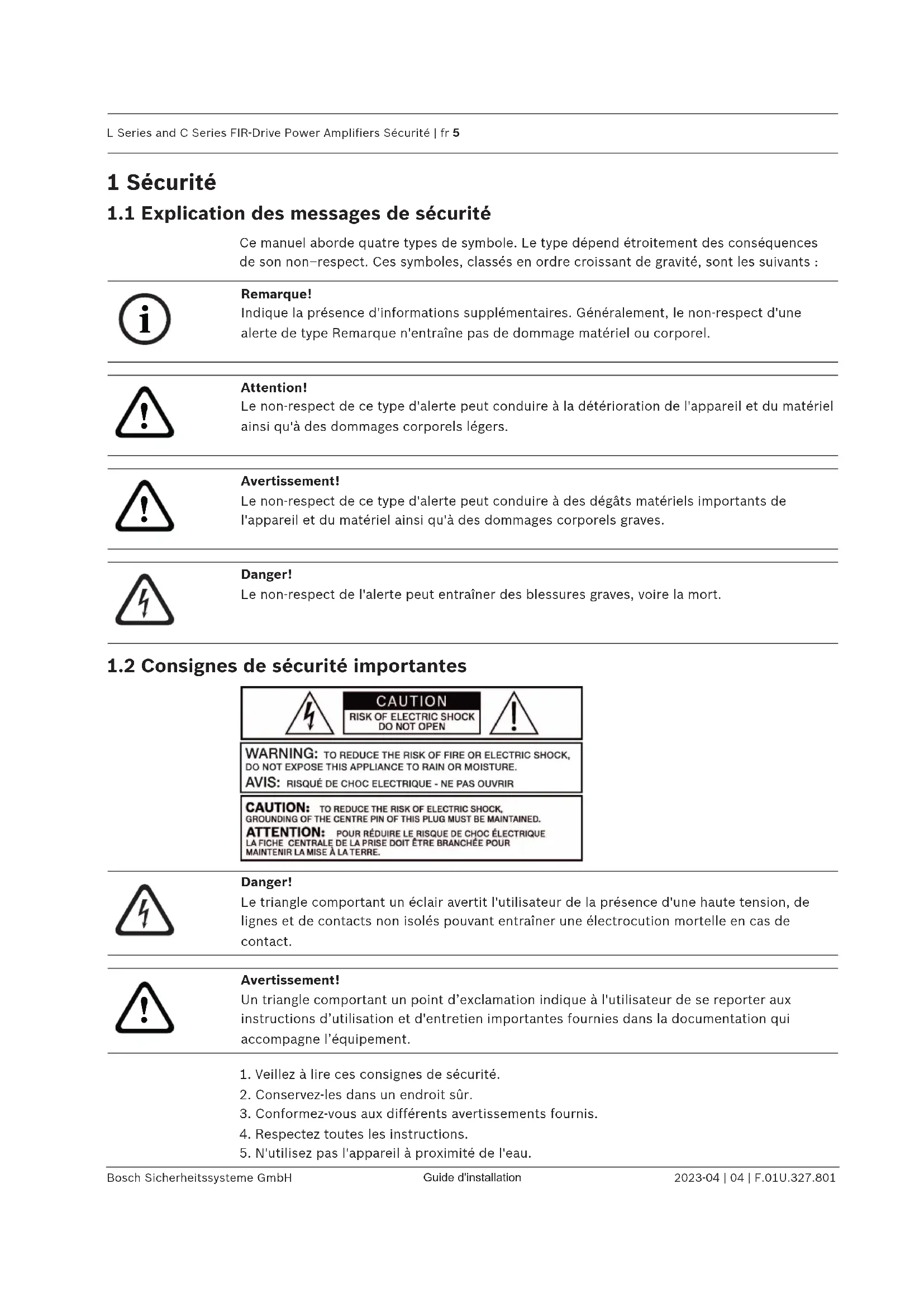

1 Sécurité

1.1 Explication des messages de sécurité

i	Ce manuel aborde quatre types de symbole. Le type dépend étroitement des conséquences de son non-respect. Ces symboles, classés en ordre croissant de gravité, sont les suivants :
	Remarque! Indique la présence d'informations supplémentaires. Généralement, le non-respect d'une alerte de type Remarque n'entraine pas de dommage matériel ou corporel.
	Attention! Le non-respect de ce type d'alerte peut conduire à la déterioration de l'appareil et du matériel ainsi qu'à des dommages corporels légers.
	Avertissement! Le non-respect de ce type d'alerte peut conduire à des dégâtts matérieliers importants de l'appareil et du matériel ainsi qu'à des dommages corporels graves.
	Danger! Le non-respect de l'alerte peut entraîner des blessures graves, voir la mort.

1.2 Consignes de sécurité importantes

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE. AVIS: RISQUÉ DE CHOC ELECTRIQUE - NE PAS OUVIR
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, GROUNDING OF THE CENTRE PIN OF THIS PLUG MUST BE MAINTAINED. ATTENTION: POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE LA FICHE CENTRALE DE LA PRISE DOIT ÉTRE BRANCHÉE POUR MAINTENIR LA MISE À LA TERRE.
Danger! Le triangle comparant un éclair avertit l'utilisateur de la présence d'une haute tension, de lignes et de contacts non isolés pouvant entraîner une électrocution mortelle en cas de contact.
Avtissement! Un triangle comparant un point d'exclamation indique à l'utilisateur de se reporter aux instructions d'utilisation et d'entretien importantes fournies dans la documentation qui accompagne l'équipment.
1. Veillez à生存 ces consignes de sécurité. 2. Conservez-les dans un endroit sûr. 3. Conformez-vous aux différents avertissements fournis. 4. Respectez toutes les instructions. 5. N'utilise pas l'appareil à proximité de l'eau.

1. Pour nettoyer l'appareil, utilisez imperativement un chiffon sec.
2. Ne couvrez enaucun cas les orifices d'aération.Pour installer l'appareil, reportez-vous toujours aux instructions du fabricant.
3. N'installez pas l'appareil à proximé d'appareils de chauffage, de jours ou d'autres sources de chaleur.
4. Remarque : l'appareil ne doit etre branché que sur une alimentation secteur via une prise de terre. Ne désactivez pas la fonction de connexion de mise à la terre de sécurité du cable d'alimentation fourni. Si la fiche du cable fourni n'entre pas dans votre prise secteur, contactez vous électricien.
5. Assurez-vous qu'il n'est pas possible de marcher sur le cable secteur. Prenez les précautions nécessaires pour empêcher l'écrasement du cable secteur, notamment à proximé du connecteur de l'appareil et de la fiche secteur.
6. N'utilisez que des accessoires/extensions approuvés par le fabricant pour l'appareil.
7. Débranchez l'appareil en cas d'orage ou de longues périodes d'inactivité. Toutefois, cette recommandation n'est pas applicable si l'appareil est utilisé comme composant d'un système d'évacuation!
8. Faites effectuer tous les travaux et réparations d'entretien uniquement par un technicien de service après-vente habilité. Des travaux d'entretien doivent être effectés immédiatement après tout dégât, notamment du cable secteur ou de la fiche, si un fluide ou un objet pénétre dans l'appareil, si l'appareil a été utilisé sous la pluie ou a été mouillé, ou encore s'il est tombé ou ne fonctionne plus correctement.
9. Assurez-vous qu'aucune goutte d'eau ou qu'aucune eau vaporisée ne peut pénétrer à l'intérieur de l'appareil. Ne place aucun objet rempli de fluide, par exemple des vases ou des recipients à boire, sur le haut de l'appareil.
10. Pour assurer que l'appareil est complètement hors tension, débranchez-le de sa source d'alimentation.
11. Lors de l'installation de l'appareil, assurez-vous que la fiche est facilement accessible.
12. Ne placez aucune source de flamme neue, par exemple une bougie allumée, sur le haut de l'appareil.
13. Ce dispositif de classe de protection I doit être branché dans une prise secteur via une connexion de mise à la terre de sécurité.

Remarque!

Utilisez uniquement des chariots, trépieds, supports ou tables approuvés par le fabricant, que vous avez acquis avec l'appareil. Si vous utilisez des chariots pour déplacer l'appareil, assurez-vous que l'équipement transporte et le chariot lui-même ne peuvent pas se renverser ou provoquer des blessures ou des dégats matériels.

INFORMATIONS D'ENTRETIEN IMPORTANTES

Attention!

Ces informations d'entretien ne doivent etre utilisées que par du personnel d'entretien qualifié. Pour éviter tout risque d'électrocution, n'effectuez aucune opération de maintenance autre que celles décrites dans les consignes d'utilisation, sauf si vous étés suffisamment qualifié pour le faire. Faites effectuer toutes les opérations d'entretien et réparations par un technicien de service après-vente habilité.

1. Les opérations de réparation effectuées sur l'appareil doivent être conformes aux normes de sécurité spécifiées dans la norme EN 60065 (VDE 0860).

2. Un transformateur d'isolement secteur doit être utilisé durant toute opération pour laquelle l'appareil ouvert est branché sur secteur et fonctionne sur celui-ci.

3. L'appareil doit être complètement hors tension avant toute modification pour une mise à niveau, toute commutation de la tension sector ou toute autre modification.
4. La distance minimale entre les éléments sous tension et les éléments metalliques qui peuvent être touchés (par exemple le boîtier métallique) ou entre les pôles secteur est de 3 mm. Elle doit toujours être respectée.
5. La distance minimale entre les éléments sous tension et les éléments de circuit électrique non reliés au secteur (secondaires) est de 6 mm. Elle doit toujours être respectée.
6. Les composants spéciaux repérés par le symbole de sécurité (correspondant à une remarque) dans le diagramme électrique ne doivent être replacés que par des éléments d'origine.
7. Les modifications non autorises du circuit électrique sont interdites.
8. Les mesures de protection émises par les organisations commerciales appropriées et applicables sur le lieu des réparations doivent être respectées. Ces mesures de protection englobent les propriétés et la configuration de l'espace de travail.
9. Respectez les instructions concernant la manipulation des composants MOS.

Danger!

COMPOSANT DE SECURITE (DOIT ETRE REMPLACÉ PAR L'ÉLÉMENT D'ORIGINE)

1.3 Consignes de sécurité

Dommages au système de haut-parleur et protection des humains

Les amplificateurs de puissance fournissent une sortie d'alimentation extrémement élevé qui peut être dangereuse pour les étres humains, ainsi que pour les systèmes de haut-parleur connectés. Les tensions de sortie élevée peuvent endommager, voire détruire les systèmes de haut-parleur connectés, en particulier lorsque l'amplificateur est utilisé en mode bridgé. Avant de connecter des haut-parleurs, voirlez à contrôler les caractéristiques du système de haut-parleur pour connaître les capacities de gestion de l'alimentation continue et de crête. Meme si l'amplification a été réduite grâce à la baisse des commandes de niveau d'entrée sur le panneau avant de l'amplificateur, il reste possible d'atteindre la sortie de puissance maximale avec un signal d'entrée suffisamment élevé.

Danger!

Danger pour les sorties des haut-parleurs/d'alimentation

Les amplificateurs de puissance peuvent produces une sortie de tension elevée dangereuse, presente dans les connecteurs de sortie.

Pour vous protégé de toute décharge électrique, ne touche pas les cables de haut-parleur inutilisés pendant le fonctionnement de l'amplificateur de puissance.

Danger!

Les bornes comportant un éclair sont dangereuses et le câblage externe connecté à ces bornes requiert l'installation par une personne formé ou l'utilisation de cordons d'extension prêts à l'emploi.

Danger! Si l'amplificateur est utilisé avec des haut-parleurs comprenant un transformateur à bornes primaires, des tensions dangereuses peuvent être prsentes pendant le fonctionnement au niveau des bornes du transformateur. Par conséquent, les bornes doivent être suffisamment isolées, conformément aux normes de sécurité applicables.

1.4 FCC

IMPORTANT: Ne modifies pas cette unité! Toute modification apportée au produit, non expressement approuvée par le fabricant est susceptible d'entrainer la revocation du droit d'utilisation de l'appareil, accordé par le FCC.

Remarque!

Suite à différents tests, cet apparéil s'est révélé conforme aux exigences imposées aux apparéils numériques de classe B, conformément à la section 15 du règlement de la Commission fédérale des communications des États-Unis (FCC). Ces limites sont conçues pour qu'il fournisse un rempart raisonnable contre de possibles interférences nuisibles dans une installation résidentielle. Cet apparéil génére, utilise et émet de l'énergie de radioféquences et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des radiocommunications. Cependant, l'absence d'interférences dans une installation particulière n'est toute fois pas garantie.

Il est possible de déterminer la production d'interférences, en mettant l'appareil successivement hors et sous tension, tout en contrôlant la réception radio ou télévision ou matériel de communication. L'utilisateur peut parvenir à eliminer les interférences évientuelles ennant une ou plusieurs des mesures suivantes :

• réorienter ou repositionner l'antenne réceptrice ;
• augmenter la distance entre l'équipement et le récepteur;
• branchier l'équipement sur la prise d'un circuit différent de celui auquel le récepteur est connecté ;
• Consulter le revendeur ou un technician qualifié en radio/télévision/matériel de communication.

1.5 Précautions

Anciens équipements électriques et électroniques

Ce produit et/ou cette pile doit etre mis au rebut séparément du reste des ordres ménagères. Débarrasssez-vous des équipements de ce type conformément à la législation et à la réglementation locales, afin de permettre leur réutilisation et/ou leur recyclage. Cela contribuera à préserver les ressources et à protéger la santé des personnes et l'environnement.

Copyright et clause de non-responsabilité

Tous droits réservés. Aucune partie de ce document ne peut être reproduite ni transmise, sousquelque forme et parquelque moyen que ce soit (electronique, mecanique, photocopie, enregistrement ou autre), sans l'autorisation écrite préalable de l'éditeur. Pour savoir comment obtenir l'autorisation de reproduce tout ou partie de ce document, veuillez contacter Dynacord.

Tout le contenu y compris les caractéristiques techniques, les données et illustrations de ce manuel sont susceptibles d'être modifiées sans notification préalable.

2À propos de ce manuel

2.1 Objectif du manuel

Ce manuel vise à fournir les informations nécessaires à l'installation, à la configuration, à l'utilisation et à la maintenance des amplificateurs de puissance FIR-Drive Série L et des amplificateurs de puissance FIR-Drive Série C.

Lisez attentivement le present manuel pour vous familiariser avec les consignes de sécurité, les fonctionnalités et les applications avant d'utiliser ces produits.

Ce manuel décrit les amplificateurs avec le firmware version 2.x ou supérieure. La version 2.x du firmware ne fonctionne que sur le logiciel SONICUE Sound System. Pour plus d'informations sur la mise à niveau du firmware de l'amplificateur vers la version 2.x, voir Mise à jour de la version du firmware, page 43.

2.2 Document numérique

Ce manuel est disponible sous forme de document numérique au format Adobe Portable Document Format (PDF).

Voutrouvez des informations sur les produits Dynacord concernant les informations produit connexes sur le site www.dynacord.com.

2.3 Public cible

Le present manuel est destiné aux installateurs, aux opérateurs et aux utilisateurs des systèmes d'amplification des séries L et C.

2.4 Informations succinctes

Le tableau suivant répertorie les produits d'une gamme, avec la référence commerciale (CTN, Commercial Type Number) et la DESCRIPTION du nom de produit d'identification.

Référence CTN Description

Série L

L1300FD-CN Amplificateur de puissance DSP 2 x 650 W CN

L1300FD-EU Amplificateur de puissance DSP 2 x 650 W UE

L1300FD-JP Amplificateur de puissance DSP 2x650W JP

L1300FD-UK Amplificateur de puissance DSP 2 x 650 W R.-U.

L1300FD-US Amplificateur de puissance DSP 2 x 650 W É.-U.

L1800FD-CN Amplificateur de puissance DSP 2 x 950 W CN

L1800FD-EU Amplificateur de puissance DSP 2 x 950 W UE

L1800FD-JP Amplificateur de puissance DSP 2x950W JP

L1800FD-UK Amplificateur de puissance DSP 2 x 950 W R.-U.

L1800FD-US Amplificateur de puissance DSP 2 x 950 W É.-U.

L2800FD-CN Amplificateur de puissance DSP 2 x 1 400 W CN

L2800FD-EU Amplificateur de puissance DSP 2 x 1 400 W UE

L2800FD-JP Amplificateur de puissance DSP 2x1400W JP

Référence CTN Description

L2800FD-UK Amplificateur de puissance DSP 2 x 1 400 W R.-U.

L2800FD-US Amplificateur de puissance DSP 2 x 1 400 W É.-U.

L3600FD-CN Amplificateur de puissance DSP 2 x 1 800 W CN

L3600FD-EU Amplificateur de puissance DSP 2 x 1 800 W UE

L3600FD-JP Amplificateur de puissance DSP 2x1800W JP

L3600FD-UK Amplificateur de puissance DSP 2x1800W GB

L3600FD-US Amplificateur de puissance DSP 2 x 1 800 W É.-U.

Série C

C1300FDi-CN Amplificateur de puissance DSP 2 x 650 W, installation CN

C1300FDi-EU Amplificateur de puissance DSP 2x650W, install UE

C1300FDi-JP Amplificateur de puissance DSP 2x650W, install JP

C1300FDi-UK Amplificateur de puissance DSP 2x650W, install GB

C1300FDi-US Amplificateur de puissance DSP 2 x 650 W, installation É.-U.

C1800FDi-CN Amplificateur de puissance DSP 2 x 950 W, installation CN

C1800FDi-EU Amplificateur de puissance DSP 2x950W, install UE

C1800FDi-JP Amplificateur de puissance DSP 2x950W, install JP

C1800FDi-UK Amplificateur de puissance DSP 2x950W, install GB

C1800FDi-US Amplificateur de puissance DSP 2 x 950 W, installation É.-U.

C2800FDi-CN Amplificateur de puissance DSP 2 x 1 400 W, installation CN

C2800FDi-EU Amplificateur de puissance DSP 2x1400W, install UE

C2800FDi-JP Amplificateur de puissance DSP 2x1400W, install JP

C2800FDi-UK Amplificateur de puissance DSP 2x1400W install GB

C2800FDi-US Amplificateur de puissance DSP 2 x 1 400 W, installation É.-U.

C3600FDi-CN Amplificateur de puissance DSP 2 x 1 800 W, installation CN

C3600FDi-EU Amplificateur de puissance DSP 2x1800W, install UE

C3600FDi-JP Amplificateur de puissance DSP 2x1800W, install JP

C3600FDi-UK Amplificateur de puissance DSP 2 x 1 800 W, installation R.-U.

C3600FDi-US Amplificateur de puissance DSP 2 x 1 800 W, installation É.-U.

3 Vue d'ensemble du système

3.1 Applications du système

Les amplificateurs de puissance Séries L et C sont conçus pour alimenter des systèmes d'enceintes professionnelles dans des applications "live" et dans des installations fixes telles que les salles de concerts, clubs, salles de sport, et dans plein d'autres applications.

3.2 Caracteristiques

Serie L

• Amplificateur avec DSP intégré destiné aux applications "live".
• Proesseur d'enceintes de qualite professionnelle avec technologie FIR Drive.
• Performances acquistiques lignes d'un leader du marché et grande fiabilité.
• Veritable stabilité sous 2 ohms.
• Le logiciel SONICUE Sound System *facilité l'installation et le contrôle.

*) Necessite la version 2.x ou supérieure du firmware

Serie C

• Amplificateur avec DSP intégré destiné aux installations fixes, connecteurs Euroblock.
• Proesseur d'enceintes de qualité professionnelle avec technologie FIR Drive.
• Performances acquistiques lignes d'un leader du marché et grande fiabilité.
• Fonctionnement en basse impédance et en ligne 70/100 V. Mode de voir pour économique d'énergie.
• Le logiciel SONICUE Sound System `facilité l'installation et le contrôle.

*) Necessite la version 2.x ou supérieure du firmware ware

3.3 Déballage et inspection

Ouvrez soigneusement l'emballage et sortez l'amplificateur de puissance. Inspectez le boitier de l'amplificateur de puissance pour détecter d'eventuels dommages qui auraient pu être occasionnés au cours du transport. Chaque amplificateur est examé et testé scrupuleusement avant de quitter le site de fabrication, afin de s'assurer qu'il arrive chez vous en parfait état. Veuillez informer immédiatement l'entreprise de transport si l'amplificateur de puissance présente des dommages. Étant le destinataire, vous âtes la seule personne pouvant déclarer des dommages lors du transit. Gardez le carton et tous les materiaux d'emballage pour inspection par l'entreprise de transport.

Il est également recommandé de garder le carton comprenant tous les matériaux d'emballage, si l'amplificateur de puissance ne présente aucun dommage externe.

Attention!

N'envoyez pas l'amplificateur de puissance dans un emballage autre que l'original.

Lors de l'expédition de l'amplificateur de puissance, veillez toujours à utiliser sa boîte et ses matériaux d'emballage originaux. Le fait d'emballer l'amplificateur de puissance tel qu'il était emballé par le fabricant garantit une protection optimale des dommages liés au transport.

3.4 Éléments fournis à la livreaison

Quantité Composant
1 Amplificateur DSP

Tableau 3.1: Série L

Quantité Composant
1 Cordon d'alimentation	secteur
1 Câble USB
1 Manuel d'installation
1 Carte de consignes de	sécURITY

Tableau 3.2: Série C

Quantité Composant
1 Amplificateur DSP
1 Cordon d'alimentation	secteur
1 Câble USB
1 Connecteur GPIO Euro	block 6 pôles
1 Connecteur de sortie Euroblock 4 pôles
2 Connecteurs d'entrée Euroblock 3 pôles
1 Connecteur d'alimentation distante 2 pôles
1 Manuel d'installation
1 Carte de consignes de sécurité

Conserve la facture originale qui indique la date d'achat/de livreaison en lieu sur.

4 Informations de planification

Vérifiez ce qui suit :

• Vous utilisez le matériel d'installation désigné par le fabricant.
  -Aucun liquide ne peut se renverser dans ou sur les produits.
• L'installation est dans un environnement propre et sans poussière.
• La circulation d'air des apparèils au format 19 pouces n'est pas obstruée.
• Une prise secteur d'une puissance admissible suffisante se trouve à proximité de l'emplacement envisagé pour l'installation des produits.
• L'arrière des apparèils au format 19 pouces est suffisamment accessible afin de manipuler les connecteurs et les câbles.

Pour才知道 la documentation utilisé, le firmware ou le logiciel et ses mises à jour, rendez-vous sur le site www.dynacord.com.

5 Installation

5.1 Tension de fonctionnement

L'amplificateur de puissance reçoit son alimentation via le connecteur MAINS IN. Seul le cordon d'alimentation fourni peut être utilisé. Pendant l'ss installation, séparez toujours l'amplificateur de puissance de l'alimentation. Ne connectez l'amplificateur de puissance qu'a un réseau d'alimentation répondant aux exigences indiquées sur la plaque signalétique.

5.2 Alimentation

Le bouton Marche/Arrêt de la Série L se trouve sur la face avant de l'amplificateur. Le bouton Marche/Arrêt de la Série C se trouve sur la face arrière de l'amplificateur.

5.2.1 Série L

Le bouton Marche/Arrêt du panneau avant sépare l'amplificateur de puissance de l'alimentation secteur. Le bouton Marche/Arrêt allume l'amplificateur de puissance. Un circuit de précharge (soft-start) compense les pics de courant d'applé de l'alimentation secteur et évite ainsi de déclencher le fusible de l'alimentation secteur lors de la mise en route de l'amplificateur. Le bouton Marche/Arrêt du système de haut-parleur est retardé d'environ deux secondes par les reliais de sortie, en supprimant efficacement tout bruit de mise en route possible, qui pourrait autrement être entendue via les haut-parleurs.

Figure 5.1: Bouton Marche/Arrêt en face avant (Série L)

5.2.2 Série C

Le commutateur power/standby sur le panneau arrière est utilisé pour activer l'alimentation de l'amplificateur ou pour placer l'amplificateur en mode veille. Pour séparer l'amplificateur du secteur, il est nécessaire d'interrompre la connexion au secteur. Un circuit de précharge (soft-start) compense les pics de courant d'applé de l'alimentation secteur et évite ainsi la coupure automatique de l'alimentation secteur lors de la mise en route de l'amplificateur de puissance. Le bouton Marche/Arrêt du système de haut-parleur est retardé d'environ deux secondes par les relais de sortie, en supprimant efficacement tout bruit de mise en route possible, qui pourrait autrement être entendue via les haut-parleurs. Le témoin PROTECT-LED s'allume et les ventilateurs tournent à haute vitesse pendant ce décai. Cela indique que toutes les protections fonctionnent correctement.

Figure 5.2: Bouton Marche/Arrêt en face arrêté (Série C)

5.3 Montage

Les amplificateurs Séries L et C ont été concus pour être installés dans un rack 19 pouces standard. Fixez l'amplificateur de puissance avec ses équérres de montage en rack avant à l'autre de quatre vis et rondelles, comme le montre l'illustration.

Il est nécessaire de sécuriser l'amplificateur à l'arrière également si le rack dans lequel l'amplificateur de puissance a été installé est destiné à être transporté. Le non-respect de cette consigne peut cause des dommages à l'amplificateur de puissance, ainsi qu'au rack. Fixez l'amplificateur de puissance comme le montre l'illustration, à l'aide de quatre écrous et vis. Des équres permettant de fixer l'amplificateur de puissance sont disponibles en tant qu'accessoires.

Figure 5.3: Montage d'un amplificateur dans un rack, avant (gauche) et arrêtre (droite) montrant le RMK-15 disponible en option

5.4 Ventilation

Comme avec tous les amplificateurs de puissance Dynacord dotés d'un refroidissement par ventilateur, la direction de l'aération s'effectue d'avant en arrêté, de toute évidence car il y a plus d'air frais à l'extérieur du rack qu'à l'intérieur. L'amplificateur de puissance reste plus frais et la dissipation de la chaleur résiduelle qui se développement dans une direction spécifique est plus facile. En général, l'installation ou le montage de l'amplificateur de puissance doit être effectué de façon à ce que de l'air frais puisse entraer sans entrave à l'avant, et à ce que l'air émis puisse sortir à l'arrière. Lors de l'installation de l'amplificateur de puissance dans un flight-case ou un rack, il convient de préter attention à ces détails afin de fournir une ventilation suffisante. Laissez un conduit d'aération d'au moins 60 mm x 330 mm entre le panneau arrière de l'amplificateur de puissance et la paroi interieure de l'armoire/du rack. Veiliez à ce que le conduit attigne le haut des armoires ou les volets de ventilation supérieurs du rack. Laissez un espace d'au moins 100 mm au-dessus de l'armoire/du rack pour la ventilation. Les températures à l'intérieur de l'armoire/ du rack pouvant facilement atteindre 40^ pendant le fonctionnement de l'amplificateur de puissance, il est obligatoire de garder à l'esprit la valeur de la température ambiente maximale autorisée pour tous les apparciels installés dans la même armoire/le même rack.

Figure 5.4: Ventilation de l'amplificateur de puissance

Attention!

Le blocage/la fermeture des volets de ventilation de l'amplificateur de puissance n'est pas autorisé. Sans un refroidissement/une ventilation suffisants, l'amplificateur de puissance peut passer en mode protection.

Gardez les volets de ventilation libres de poussiere pour assurer un flux d'air non entrave.

Remarque!

N'utilisez pas l'amplificateur de puissance à la lumière directe du soleil ou pres de sources de chaleur, comme des radiateurs, des poèles ou tout autre apparéil de chauffage à rayonnement.

Remarque!

N'utilissez pas les amplificateurs de puissance Dynacord dans un environnement ou les températures sont inférieures à 0^ ou supérieures à +40^ .

Pour les installations d'amplificateurs fixes dans des locaux techniques qui intègrent un système de climatisation centrale ou des climatiseurs, il peut s'avérer nécessaire de calculer l'émission de chaleur maximale.

Se reporter à

-Fonctionnement sur secteur et température, page 36

6 Commandes, indicateurs et connexions

6.1 Amplificateur Série L

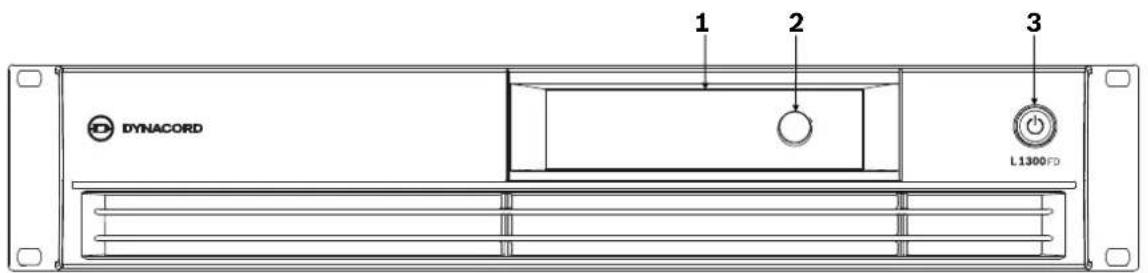

Face avant

1. LCD - Contrôle LCD et interface de surveillance.
2. Bouton encoder - Faites defiler le menu DSP et selectionnez les choix disponibles. Poussez le bouton d'encodeur pour entrer dans le menu DSP.
3. POWER-AC - Bouton pour allumer ou eteindre l'appareil. L'écran LCD s'allume lorsque l'interrupteur secteur est enclenché.

Face arrière

1. FAN - Permet de faire circuler l'air pour le refroidissement de l'amplificateur. Ne pas obstruer.
2. MAINS IN - Prise secteur d'alimentation.
3. Interrupteur de mise à la terre (CIRCUIT VERS INTERRUPEUR CHASSIS) - L'interrupteur permet d'éliminer les ronflements dus à des boucles de masse.
4. Connecteur USB type B.
5. Sorties Speakon de I'amplificateur de puissance (CANAL A, CANAL B)
6. Entres audio (ENTREE A, ENTREE B) directement associées aux sorties.
7. Sorties audio (SORTIE A, SORTIE B) directement associées aux entrées.

6.2 Amplificateur Série C

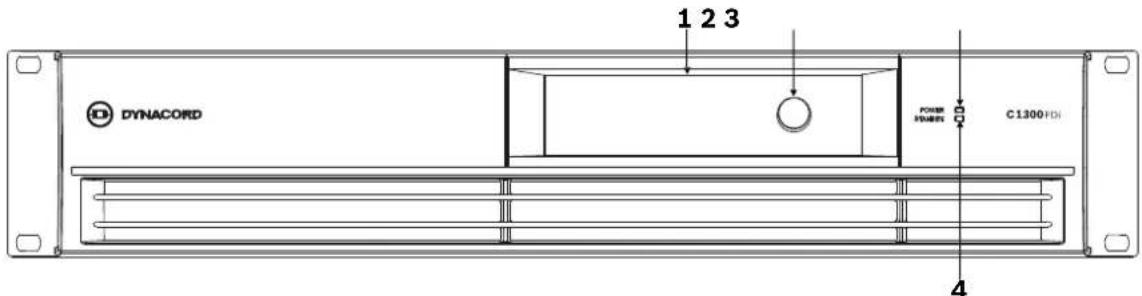

Face avant

1. LCD - Contrôle LCD et interface de surveillance.
2. Bouton encoder - Faites defiler le menu DSP et selectionnez les choix disponibles. Poussez le bouton d'encodeur pour entrer dans le menu DSP.
3. POWER - Voyant de mise sous/hors tension.
4. STANDBY - témoin de veille.

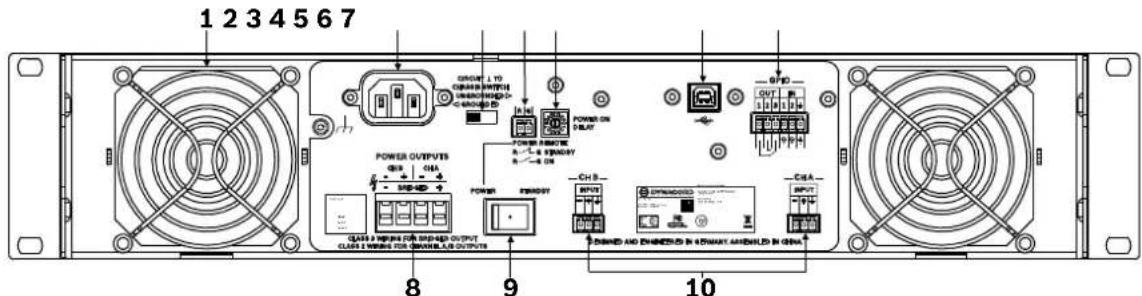

Face arrière

1. FAN - Permet de faire circuler l'air pour le refroidissement de l'amplificateur. Ne pas obstruer.
2. MAINS IN - Prise secteur d'alimentation.
3. Interrupteur de mise à la terre (CIRCUIT VERS INTERRUPEUR CHASSIS) - L'interrupteur permet d'éliminer les ronflements dus à des boucles de masse.
4. Connecteur POWER REMOTE
5. POWER ON DELAY - commutateur de selection d'alimentation retardée.
6. Connecteur USB type B.
7. GPI/GPO
8. POWER OUTPUTS
9. Commutateur POWER/STANDBY
10. INPUT - entrées audio pour les canaux A ou B (CH A, CH B).

6.3 Refroidissement par ventilateur

L'amplificateur de puissance possede deux ventilateurs. Les ventilateurs sont commutes dans trois niveaux a performance optimise. Par exemple, ils ne fonctionnent pas en permanence, mais la vitesse des ventilateurs est controlee selon la temperature. Cela assure un fonctionnement tres silencieux en etat de veille.

Les températures des canaux de l'amplificateur de puissance sont supervises et surveillées individuellement.

6.4 Séparation de la masse mécanique et de la masse électrique

L'interrupteur de mise à la terre permet d'éliminer les ronflements dus aux boucles de masse. Lors de l'utilisation de l'amplificateur de puissance et d'un autre équipement dans un rack, il est recommandé de positionner le commutateur sur la position GROUNDED Positionnez le commutateur sur UNGROUNDED lorsque l'amplificateur de puissance est utilisé avec d'autres apparèils possédant des potentiels de mise à la terre différents.

6.5 Connecteur USB B

Le connecteur USB B est utilisé pour la configuration de la commande à distance et les mises à jour du firmware. Le cable USB AB inclus vous permet de connecter l'amplificateur directement à un PC. Pour connecter plusieurs amplificateurs, utilisez un hub USB externe ou un repéteur.

Pour trouver les mises à jour du firmware,lelogiciel de commande de l'amplificateur et des informations sur le produit, visitez notre site Web : www.dynacord.com/software.

6.6 Mise sous tension à distance

POWER REMOTE (mode veille) offre un moyen simple demettre sous ou hors tension l'amplificateur de puissance a distance. Lorsque les broches de la prise POWER REMOTE sont ouvertes, l'appareil est sous tension. Lors du branchement des broches, l'appareil entre en mode veille.

6.7 Délai de mise sous tension

L'interrupteur ON DELAY sur le panneau arrêté de l'amplificateur permet de seLECTIONner le début de mise sous tension.

Le tableau Délai de mise sous tension presente les paramètres possibles pour l'interrupteur et les déliés correspondants.

Tableau 6.3: Delai de mise sous tension

DÉLAI DE MISE SOUS TENSION	Délai (en s) DÉLAI	DE MISE SOUS TENSION	Délai (en s)
0 0.52 8 1.05
1 0.59 9 1.15
2 0.63 A 1.25
3 0.69 B 1.40
4 0.75 C 1.49
5 0.84 D 1.55
6 0.90 E 1.61
7 0.95 F 1.69

6.8 GPI/GPO

Les amplificateurs Série C complrennt deux GPI et un GPO.

GPI:

Le GPI est utilisé pour basculer entre deux prérégliages d'appareil internes. Si le GPI 1 ou le GPI 2 est défini sur le potentiel GND, le préréglage passée du préréglage selectionné original au préréglage défini pour GPI 1 ou GPI 2.

GPO :

Le GPO est concu comme un interrupteur de basculement sans potentiel (relais).

Si I'appareil est sous tension, les broches GPO 3 et GPO 1 sont en court-circuit.

Si I' amplificateur est eteint ou si un etat de panne sedeclare, les broches GPO 3 et GPO 2 sont en court-circuit.

6.9 Sorties

6.9.1 Amplificateur Série L

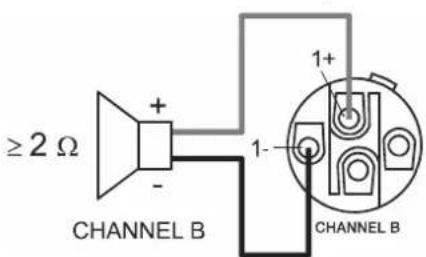

Câblage avec deux connecteurs de type Speakon en mode Normal

La première possibilité en mode Normal consiste à utiliser les deux connecteurs de type Speakon, tandis que les haut-parleurs doivent être connectés aux broches 1+ et 1- des prises. La connexion correcte est également indiquée sur le panneau arrêté de l'amplificateur.

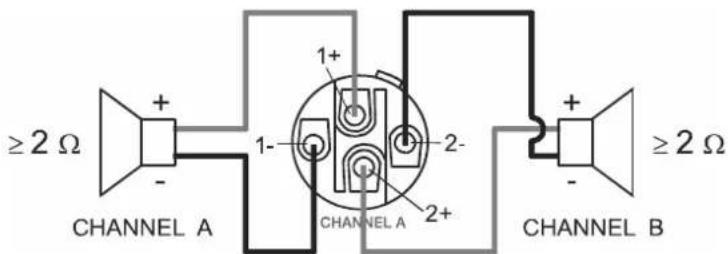

Câblage Bi-Amp en mode Normal avec connecteur de type Speakon

La deuxième possibilité pour la connexion des haut-parleurs lorsque l'amplificateur de puissance est utilisé en mode Normal consiste à utiliser uniquement le connecteur de type Speakon CHANNEL A et à connecter un haut-parleur aux broches 1+ et 1- , comme décrit ci-dessus, et le deuxième haut-parleur aux broches 2+ et 2- . Les broches 2+ et 2- ne sont attribuées qu'au connecteur de type Speakon du CHANNEL A. Cette procédure facilité le câblage des haut-parleurs utilisés dans le fonctionnement bidirectionnel actif (Bi-Amp). La connexion correcte est également indiquée sur le panneau arrêté de l'amplificateur.

Figure 6.2: Câblage Bi-Amp en mode Normal

Speakon CHANNEL B Sp		Speakon CHAN	NEL A
1+ 1- Connecteur 1+ 1- 2+ 2-

Tableau 6.4: Connexion du haut-parleur avec les connecteurs Speakon A et B

Speakon CHANNEL B Sp		Speakon CHANNEL A
B+ B- Signal A+ A- B+		B-

Câblage avec un connecteur de type Speakon en mode Bridgé

En mode Bridgé, les canaux d'amplificateur adoptent un fonctionnement de type "push-pull" pour fournir une tension de sortie doublée.

En mode bridgé, la connexion du haut-parleur doit être établie avec les broches 1+ et 2- de la prise Speakon CHANNEL A. La connexion correcte est également indiquée sur le panneau arrêté de l'amplificateur.

Tableau 6.5: Connexion du haut-parleur avec Speakon A

	Speakon CHANNEL A
Connecteur 1+ 2-
Signal Bridged+ Bridged-

Attention!

En mode pont, la charge ne peut pas etre connectee a une valeur de moins de 4 ohms. Des tensions extrementeleveespeuventetre presents en sortie.Les haut-parleurs connectésdoivent pouvoir gerer ces tensions.Veillez aIire eta respecter l'integralite descaracteristiques de puissance nominale des haut-parleurs autiliser et ales comparar à lacapacité de puissance de sortie de I'amplificateur.

Des dommages matériels et/ou corporels pourraient se produit.

6.9.2 Amplificateur Série C

Câblage avec un connecteur de type Euroblock en mode Normal

Reportez-vous à l'illustration pour la connexion des haut-parleurs en mode Normal. La connexion correcte est également indiquée sur le panneau arrière de l'amplificateur.

Câblage avec un connecteur de type Speakon en mode Bridgé

En mode Bridgé, les canaux d'amplificateur adoptent un fonctionnement de type "push-pull" pour fournir une tension de sortie doublée.

En mode Bridgé, la connexion des haut-parleurs doit être établie à l'aide des broches 1+ et 2- ; voir l'illustration. La connexion correcte est également indiquée sur le panneau arrêté de l'amplificateur.

En mode Bridgé, la charge ne peut pas être connectée à une valeur de moins de 4 ohms. Des tensions extrémement élevées peuvent être presents en sortie. Les haut-parleurs connectés doivent pouvoir:gérer ces tensions. Veillez à litre et à respecter l'intégrality des caractéristiques de puissance nominale des haut-parleurs à utiliser et à les comparer par rapport à la capacité de sortie d'alimentation de l'amplificateur de puissance. Des dommages matériels et/ou blessures personnelles pourraient se produit.

6.10 Câblage d'entrée audio

6.10.1 Câblage d'entrée audio pour connecteurs de type XLR

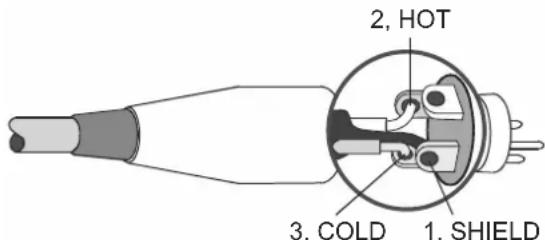

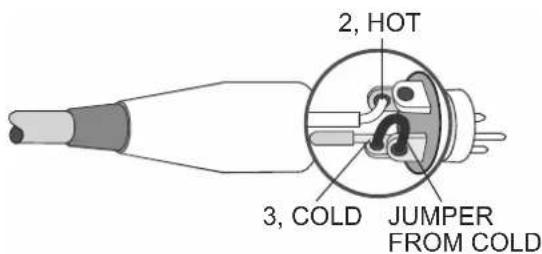

Les entrées INPUT A et INPUT B sont symétriques. Le câblage des broches des connecteurs de type XLRF est en accord avec la norme CEI 268.

Figure 6.6: Connexion d'entrée symétrique

Dans la mesure du possible, l'utilisation de signaux audio symétriques à l'entrée de l'amplificateur de puissance est toujours conseillée. Les connexions asymétriques ne doivent être utilisées que si les cables sont très courts et siaucun signal d'interférence n'est attendu dans l'environnement de l'amplificateur de puissance. Dans ce cas, il est obligatoire d'effectuer un pontage entre la masse (1) et le point froid (3).On peut s'attendre sinon a une baisse du niveau de 6 dB. En raison de leur immunité face aux sources d'interférence externes, notamment les gradateurs, les alimentations secteur, les lignes de contrôle HF, etc., l'utilisation d'un cablage et de connexions symétriques est toujours préféable.

Figure 6.7: Connexion d'entrée asymétrique

Prés de son connecteur d'entrée, chaque canal fournit un connecteur de type XLR individuel (OUTPUT A ou OUTPUT B), qui est connecté en parallèle pour permettre d'effectuer un chainage en bus facile du signal audio pour la connexion d'autres équipements audio.

Figure 6.8: Connexion de sortie symétrique (câblage en bus)

6.10.2 Câblage d'entrée audio pour connecteurs de type Euroblock

Les entrées sont symétriqueslectroniquement. Dans la mesure du possible, l'utilisation de signaux audio symétriques à l'entrée de l'amplificateur de puissance est toujours conseillée. Les connexions asymétriques ne doivent être utilisées que si les cables sont très courts et si chaque signal d'interférence n'est attendu dans l'environnement de l'amplificateur de puissance. Dans ce cas, il est obligatoire d'effectuer un pontage entre la masse (1) et le point froid (3). On peut s'attendre sinon à une baisse du niveau de 6 dB. En raison de leur immunité face aux sources d'interférence externes, notamment les gradateurs, les alimentations secteur, les lignes de contrôle HF, etc., l'utilisation d'un câblage et de connexions symétriques est toujours préféable.

Figure 6.9: Connexion d'entree symetrique/asymetrique

7 Navigation dans le menu de l'amplificateur de puissance

7.1 Commandes de l'amplificateur et du DSP

Un menu pour l'amplificateur et le DSP permet à l'utilisateur de régler les différents paramètres systèmes sur l'amplificateur de puissance. Lorsque l'amplificateur de puissance est sous tension, l'écran d'accueil s'affiche.

Figure 7.1: Contrôle LCD et interface de surveillance

Tableau 7.6: Ecran d'accueil

N° de préréglage : nom du préréglage

A : 0 dB (Défaut) Plage : Muet, -80 dB à 0 dB

B : 0 dB (Défaut) Plage : Muet, -80 dB à 0 dB

N^o de preréglage : nom du preréglage : si un preréglage rappelé est modifié, la lecture E s'affiche. Les preréglages modifiés peuvent être stockés dans l'un des 50 preréglages d'utilisateur.

Canal A ou B : les icones sur les lignes 2 et 3 de l'écran d'accueil indiquent que le préréglage charge original a été modifié.

• E = EQ/PEQ (égaliseur paramétrique) utilisé
• D = déliài utilise

Accès au menu de contrôle DSP de l'amplificateur

Pour acceder au menu du DSP de l'amplificateur, suivez la procedure suivante :

1. Appuyez sur le bouton de l'encodeur.

Le menu du DSP apparait.

1. Tournez le bouton de l'encodeur pour faire défiler les éléments de menu.
2. Appuyez le bouton de l'encodeur pour selectionner l'élément de menu que vous souhaitez modifier.

La surbrilance passa à l'ensemble de paramètres suivants.

1. Tournez le bouton de l'encodeur pour faire defiler les paramétres.
2. À l'aide du bouton de l'encodeur, réglez les paramètres à la valeur souhaitée.
3. Appuyez sur le bouton de l'encodeur pour confirmer le paramètre modifié. Le paramètre adopte le réglage actuel.
4. Repetez les étapes 2 à 6 pour modifier d'autres paramétres du DSP et du système.
5. Sélectionnez EXIT pour returner à l'écran d'accueil.

7.2 Menu de commande DSP

Dans la structure de menu DSP, « U_» indique les prérogliages définis par l'utilisateur et « F_ » indique les paramètres d'usine. Lorsque le firmware est mis à jour, les paramètres d'usine peuvent changer. Reportez-vous aux notes des versions les plus récentes pour plus d'informations.

Figure 7.2: Menu de commande DSP

Remarque!

Contrôle de plusieurs amplificateurs via le logiciel de contrôle Dynacord : si vous souhaitez contrôler les amplificateurs avec un cable sur un ordinateur, il est recommendé d'utiliser un hub USB alimenté. Des rallonges USB peuvent également être utilisées pour positionner l'interface de commande logicielle à des distances plus éloignées des amplificateurs. En raison du grand nombre de hubs et de rallonges USB, il n'est pas possible de vérifier et de tester tous les marques et modèles pouvant être utilisés avec ce produit.

Pour才知道 la documentation utilisé, le firmware ou le logiciel et ses mises à jour, rendez-vous sur le site www.dynacord.com.

7.3 Prérogages par défaut

Les amplificateurs Sériès L et C intégrant une sélection de préréglages par défaut. Il s'agit des paramètres génériques à utiliser en point de départ pour la configuration qui ne requiert pas de paramètre d'enceinte dédié, mais uniquement quelques réglages de son de base. Le contenu suivant s'appuie sur la première édition, les futures mises à jour du firmware peuvent inclure des paramètres supplémentaires ou mis à jour.

Tableau 7.7: Prépréglages d'usine Série L

	Nom Routage d'entree Paramètres
F01 Doule linéaire	In A > Out A In B	>Out B linéaire, pas de liens
F02 Modèle linéaire A	In A > Out A In A	>Out B linéaire, pas de liens
F03 Stéroyloiée In A > Out A In B >Out B linéaire, CH A et B liés
F04 Subet Top n°1	In A > Out A In A	>Out B BW18dB x-over à 100 Hz
F05 StéroySubn°1	In A > Out A In B	>Out B BW18dB Lp-Pass à 100 Hz
F06 StéroyTop n°1	In A > Out A In B	>Out B BW18dB Hi-Pass à 100 Hz
F07 Subet Top n°2	In A > Out A In A	>Out B LR24dB x-over à 100 Hz
F08 StéroySubn°2	In A > Out A In B	>Out B LR24dB Lo-Pass à 100 Hz
F09 StéroyTop n°2	In A > Out A In B	>Out B LR24dB Hi-Pass à 100 Hz
F10 StéroyLPN In A > Out A In B > Out B Filtre LPN pour LF amélioré

	Nom Routage d'e	entree Paramètres
F01 Double linéaire In A >		Out A In B >Out B	linéaire, pas de liens
F02 Mode linéaire A In A >		Out A In A >Out B linéaire, pas de liens
F03 Stérisiée In A >		Out A In B >Out B linéaire, CH A et B liés

Tableau 7.8:Prereglages d'usine Serie C

	Nom Routage d'°e	ntrée Paramètres
F04 HP5	0Hz-Double In A >	Out A In B >Out	B Hi-Pass 18 dB à	50 Hz
F05 HP5	0Hz-Mono In A >	Out A In A >Out B	Hi-Pass 18 dB à 50 Hz
F06 HP5	0Hz-Stereo In A >	Out A In B >Out B	Hi-Pass 18 dB à	50 Hz, CH A et B liés
F07 Stéroyo LPN In A > Out		A In B >Out B Filtre LPN pour LF amélioré
C1300FDi
F08 70 V	unique In A > Out	A&B Mode Bridgé ! Hi-Pass 18 dB à 50 Hz
C1800FDi
F08 70 V	Double In A > Out	A In B >Out B H	Hi-Pass 18 dB à 50 Hz	Hz
F09 70 V	Mono In A > Out	A In A >Out B	Hi-Pass 18 dB à	50 Hz
F10 100	V Unique In A > Out A&B Mode	Bridgé ! Hi-Pass 18 dB à 50 Hz
C2800FDi et C3600FDi
F08 70 V	Double In A > Out	A In B >Out B H	Hi-Pass 18 dB à 50 Hz	Hz
F09 70 V	Mono In A > Out	A In A >Out B	Hi-Pass 18 dB à	50 Hz
F10 100	V Double In A > Out A In B >Out B Hi-Pass 18 dB à 50 Hz

Modifier les préroglages d'usine : lorsqu'un prépréglage d'usine est rappelé et modifié, il est marqué avec un E. Les préroglages modifiés peuvent être stockés dans l'un des 50 préroglages d'utilisateur.

Configuration bridège : si l'amplificateur est utilisé dans une configuration bridgé, seul le canal A s'affiche.

Préroglage : utilisé pour charger ou stocker un préroglage d'appareil. En plus des 10 prérogliages d'usine, 50 prérogliages utilisateur sont également disponibles.

Configuration AMP : utilise pour sélectionner le fonctionnement normal ou bridgé.

Remarque!

Le fonctionnement bridgé requiert un cablage différent.

Routing : utilise pour selectionner le routage du signal d'entrée pour les canaux A et B : A, B ou A+B (somme).

DSP Edit :

EQ (Equalizer) pour les canaux A et B : les paramètres pour cinq bandes sont régiables et indiqués dans le tableau.

Delay définit le délaï audio par canal A ou B individuellement jusqu'à 650 ms. Les unités peuvent être sélectionnées en ms, mètres et pieds dans les Options.

LP/HP/Xover Freq : les prérégliages d'usine avec le préréglage Hi-Pass/Lo-Pass ou les fréquences x-over sont utilisés pour modifier le paramètre de fréquences dans la plage de 30 à 300 Hz.

	Paramétres : sélectionne les canaux A & B à coupler (toutes les modifications apportées au CH A affectent le CH B) ou à désaccoupler (les modifications apportées au CH A n'effectant pas le CH B).
	GPI Config (C Series uniquement) : déterminé les deux préréglages entre lesquels on bascule via le contact GPI.
	Load Monitor : lorsque le signal estprésent, l'impédance réelle par canal s'affiche. Open indique qu'aucun haut-parleur n'est connecté. En court-circuit indique un court-circuit dans le câblage. Si le signal est trop faible pour une mesure, il indique Non valide.
	Menu Verrouillage : interdit les accès non autorisés en verrouillant l'accès à l'amplificateur selon différentes options. L'utilisation de la fonction de verrouillage affecte les modifications à Front Control, Preset, AMP Setup, DSP Edit, USB et Reset function avec un code PIN à 4 chiffres. Utilisez le bouton de l'encodeur pour afficher le menu ou la fonction que vous souhaitez verrouiller.
	Réinitialiser aux paramétres d'usine (FW >= 2.0.5) : appuyez sur le bouton de l'encodeur et maintenez-le,enforcépendant que vous démarrez l'amplificateur pendant environ 5 s. Un menu s'affiche pour vous permettre de réinitialiser l'amplificateur aux paramétres d'usine.
i	Remarque!
	Conserve votre mot de passer dans un endroit sûr.
	Si vous perdez le mot de passer et que le panneau avant et le port USB sont verrouillés, vous doivent réinitialiser l'amplificateur aux paramétres par défaut, ce qui efface tous les paramétres. Nous vous recommendons de conserver un fichier de projet SONICUE comme sauvegarde.
i	Conseil : si vous verrouillez le panneau de commande avant, tous les menus et paramétres accessibles aparavant sont bloqués. L'amplificateur reste accessible à partir d'un ordinateur via le port USB. Les modifications via GPI ne sont pas affectées par le verrouillage.
i	Remarque!
	Si l'amplificateur est contrôle via le logiciel de contrôle à distance, la première ligne de l'écran indique Remote Control et l'accès au panneau avant est verrouillé.
i	Options : les préférences utilisateurs pour la luminosité, les niveaux de luminosité, le contraste, les unités de délai et la température ambiente (pour le calcul du décal) peuvent être séLECTIONnés.
	Reset : restaure les paramétres d'usine de l'amplificateur. L'option Erase User Presets permet à l'utilitaire de conserver ou d'effacer les préréglages d'utilitaire malgré la restauration. Les options disponibles pour ce menu sont : NO ou YES.
i	Remarque!
	La restauration efface les configurations personnalisées enregistrées dans l'options Store Preset.
	Les cinq configurations personnalisées de l'options Store Preset passent à <EMPTY>.
i	Info : affiche le nom de l'amplificateur, son modèle (par ex. L3600FD), la version du firmware et la durée de fonctionnement. Les amplificateurs Série C possèdent un paramètre supplémentaire : Standby time.
	Pour有關 des mises à jour du firmware, le logiciel de contrôle de l'amplificateur et les informations produit, consultez notre site Web : https://www.sonicue.com/permalink/sonicue-firmware-update/.

8 Caractéristiques techniques

Modèle d'amplificateur L1300FD/C1300FDi
Impédance de charge 2 Ω 2,6 Ω 4 Ω 8 Ω
Puisance de sortie maximale, monocanal1	1 100 W 950	W 660 W 350 W
Puisance de sortie maximale, bicanal1	1 000 W 850	W 600 W 320 W
Puisance de sortie maximale, bridgé1	- - 2 000	W 1200 W
Tension de sortie maximale RMSTaux de distorsion = 1 %, 1 kHz	55,3 V
Gain en tensionRéf. 1 kHz	32,0 dB
Taux de distorsion pour 450 W/4 ΩBande passante maxime = 80 kHz, 1 kHz	< 0,05 %
IMD-SMPTE,60 Hz, 7 kHz	< 0,1 %
DIM30,3,15 kHz, 15 kHz	< 0,05 %
Niveau d'entrée maximum +21 dBu
Diaphonieréf. 1 kHz, à 100 W/4 Ω	< -80 dB
Réponse en fréquence,refé. 1 kHz	10 à 21 kHz (±1 dB)
Impédance de sortie,symétrie active	20 kΩ
Rapport signal / bruit,pondération A, réf. to puissance de sortiemax. à 8 Ω	> 104 dB
Bruit en sortie,pondération A	< -68 dBu
Topologie de l'étage de sortie Classe AB
Alimentation requise2	240 V, 230 V, 120 V ou 100 V; 50 Hz à 60 Hz (réglage par défaut configuré)
Consommationpuissance de sortie maximale de 1/8 à 4 Ω	550 W
Fusible secteur	240 V/230 V : T10AH ; 120 V/100 V : T20AH
Protection	Limitsurs audio, haute température, CC, HF, EMF arrêté, limiteurs de courant de créète, limiteurs de courant d'applé, déelài à l'allumage, court-circuit
Refroidissement	Avant vers arrêté, ventilateurs 3 vitesses
Limites de température ambiente	+5 à +40 °C (40 à +105 °F)
Modèle d'amplificateur L1300FD/C1300FDi
Niveau de sécurité |
Couleur Noir
Dimensions (I x H x P), mm 483 x 88 x 462,4
Poids 12,9 kg
Alimentation à distance ON /GPIO(Série C uniquement)	Alimentation distante via commutateur, salarié sélectionnableContacts de relais flottants (affichent le mode de protection)Entrées pour sélection prédéfinie
Traitement du signal Filtres FIR, limiteurs audiodécai de sortie par canal,PEQ par canal,impédance de charge
Accessoires RMK15 (kit de montage en rack arrêté), logiciel SONICUE SoundSystem

1) Signal d'essai pour la puissance de sortie maximaile selon IHF-A-202 (Dynamic-Headroom, burst 1 kHz / 20 ms on / 480 ms off / nivea bas -20 dB).
2) Plage d'alimentation secteur +f 10%, la sortie maximale risque de ne pas etre attente en deca de l'alimentation secteur nominale.

Modèle d'amplificateur L1800FD/C1800FDi
Impédance de charge 2 Ω 2,6 Ω 4 Ω 8 Ω
Puisance de sortie maximale, monocanal1	1 600 W 1 300 W 950 W		480 W
Puisance de sortie maximale, bicanal1	1 400 W	1200 W	850 W	450 W
Puisance de sortie maximale, bridgé1	-	-	2 800 W	1 700 W
Tension de sortie maximale RMSTaux de distorsion = 1 %, 1 kHz	65,1 V
Gain en tensionRéf. 1 kHz	32,0 dB
Taux de distorsion pour 600 W/4 ΩBande passante maximale = 80 kHz, 1 kHz	< 0,05 %
IMD-SMPTE,60 Hz, 7 kHz	< 0,1 %
DIM30,3,15 kHz, 15 kHz	< 0,05 %
Niveau d'entrée maximum	+21 dBu
Diaphonieréf. 1 kHz, à 100 W/4 Ω	< -80 dB
Réponse en fréquence,réf. 1 kHz	10 à 21 kHz (±1 dB)
Impédance de sortie,symétrie active	20 kΩ

32 fr | Caracteristiques techniques L Series and C Series FIR-Drive Power Amplifiers

Modèle d'amplificateur L1800FD/C1800FDi
Rapport signal / bruit,pondération A, ref. to puissance de sortie max.à 8 Ω	> 105 dB
Bruit en sortie,pondération A	< -68 dBu
Topologie de l'étage de sortie Classe AB
Alimentation requise2	240 V, 230 V, 120 V ou 100 V ; 50 Hz à 60 Hz (réglage par défaut configuré)
Consommationpuissance de sortie maximale de 1/8 à 4 Ω	700 W
Fusible secteur 240 V/230 V : T12AH ; 120 V/100 V : T25AH
Protection Limiteurs audio, haute température,	CC, HF, EMF arrêté,limiteurs de courant de créète, limiteurs de courant d'appeal, délambda l'allumage, court-circuit
Refroidissement Avant vers arrêté, ventilateurs	3 vitesses
Limites de température ambiente +5 à +40 °C (40 à +105 °F)
Niveau de sécurité I
Couleur Noir
Dimensions (I x H x P), mm 483 x 88 x 462,4
Poids 15,2 kg
Alimentation à distance ON /GPIO(Série C uniquement)	Alimentation distante via commutateur, salarié sélectionnableContacts de relais flottants (affichent le mode de protection)Entrées pour sélection prédéfinie
Traitement du signal Filtres FIR, limiteurs audio	délai de sortie par canal,PEQ par canal,impédance de charge
Accessoires RMK15 (kit de montage en rack arrêté), logiciel SONICUE SoundSystem

1) Signal d'essai pour la puissance de sortie maximale selon IHF-A-202 (Dynamic-Headroom, burst 1 kHz / 20 ms on / 480 ms off / niveau bas -20 dB).
2) Flage d'alimentation secteur +/- 10%, la sortie maximale risque de ne pas etre atteinte en-dea de l'alimentation secteur nominale.

Modèle d'amplificateur L2800FD/C2800FDi
Impédance de charge	2 Ω	2,7 Ω	4 Ω	8 Ω
Puisance de sortie maximale, monocanal1	2 300 W	2 000 W	1 400 W	700 W
Puisance de sortie maximale, bicanal1	2 200 W	1 800 W	1 300 W	650 W
Puisance de sortie maximale, bridgé1	-	-	4 400 W	2 600 W

Modèle d'amplificateur L2800FD/C2800FDi
Tension de sortie maximale RMS	78,8 V
Taux de distorsion = 1 %, 1 kHz
Gain en tension Réf. 1 kHz	32,0 dB
Taux de distorsion pour 900 W/4 Ω Bande passante maximale = 80 kHz, 1 kHz	< 0,05 %
IMD-SMPTE, 60 Hz, 7 kHz	< 0,1 %
DIM30, 3,15 kHz, 15 kHz	< 0,05 %
Niveau d'entrée maximum +21 dBu
Diaphonie réf. 1 kHz, à 100 W/4 Ω	< -80 dB
Réponse en fréquence, réf. 1 kHz	10 à 21 kHz (±1 dB)
Impédance de sortie, symétrie active	20 kΩ
Rapport signal / bruit, pondération A, réf. to puissance de sortie max. à 8 Ω	> 107 dB
Bruit en sortie, pondération A	< -68 dBu
Topologie de l'étage de sortie Classe H
Alimentation requise²	240 V, 230 V, 120 V ou 100 V; 50 Hz à 60 Hz (réglage par défaut configéré)
Consommation puissance de sortie maximale de 1/8 à 4 Ω	700 W
Fusible secteur 240 V/230 V : T15AH ; 120 V/100 V : T25AH
Protection Limiteurs audio, haute température, CC, HF, EMF arrêté, limiteurs de courant de créée, limiteurs de courant d'appeal, délaï à l'allumage, court-circuit
Refroidissement Avant vers arrêté, ventilateurs	3 vitesses
Limites de température ambiente +5 à +40 °C	(40 à +105 °F)
Niveau de sécurité |
Couleur Noir
Dimensions (I x H x P), mm 483 x 88 x 462,4
Poids 16,2 kg
Alimentation à distance ON /GPIO (Série C uniquement)	Alimentation distante via commutateur, salarié sélectionnable Contacts de relais flottants (affichent le mode de protection) Entrées pour sélection prédéfinie
Traitement du signal Filtres FIR, limiteurs audio délié par soit par canal, PEQ par canal, impédance de charge
Accessoires RMK15 (kit de montage en rack arrêté), logiciel SONICUE Sound System

1) Signal d'essai pour la puissance de sortie maximale selon IHF-A-202 (Dynamic-Headroom, burst 1 kHz / 20 ms on / 480 ms off / niveau bas -20 dB).
2) Plage d'alimentation sector +/ - 10 %, la sortie maximale risque de ne pas etre atteinte en-dea de l'alimentation sector nominale.

Modèle d'amplificateur L3600FD/C3600FDi
Impédance de charge 2 Ω 2,7 Ω 4 Ω 8 Ω
Puisance de sortie maximale, monocanal1	3 200 W 2 7	00 W 1 800 W 950	W
Puisance de sortie maximale, bicanal1	3 000 W 2 5	00 W 1 700 W 900	W
Puisance de sortie maximale, bridgé1	- - 6 000	W 3 400 W
Tension de sortie maximale RMSTaux de distorsion = 1 %, 1 kHz	90,6 V
Gain en tensionRéf. 1 kHz	32,0 dB
Taux de distorsion pour 1 200 W/4 ΩBande passante maximale = 80 kHz, 1 kHz	< 0,05 %
IMD-SMPTE,60 Hz, 7 kHz	< 0,1 %
DIM30,3,15 kHz, 15 kHz	< 0,05 %
Niveau d'entrée maximum +21 dBu
Diaphonieréf. 1 kHz, à 100 W/4 Ω	< -80 dB
Réponse en fréquence,réf. 1 kHz	10 à 21 kHz (±1 dB)
Impédance de sortie,symétrie active	20 kΩ
Rapport signal / bruit,pondération A, réf. to puissance de sortiemax. à 8 Ω	> 109 dB
Bruit en sortie,pondération A	< -68 dBu
Modèle d'amplificateur L3600FD/C3600FDi
Topologie de l'étage de sortie Classe H
Alimentation requise2	240 V, 230 V, 120 V ou 100 V; 50 Hz à 60 Hz (réglage par défaut configuré)
Consommation puissance de sortie maximale de 1/8 à 4 Ω	850 W
Fusible secteur 240 V/230 V : T15AH ; 120 V/100 V : T30AH
Protection Limiteurs audio, haute température, CC, HF, EMF arrêté, limiteurs de courant de créète, limiteurs de courant d'appoint, lié à l'allumage, court-circuit
Refroidissement Avant vers arrêté, ventilateurs	3 vitesses
Limites de température ambiente +5 à +40 °C	(40 à +105 °F)
Niveau de sécurité |
Couleur Noir
Dimensions (I x H x P), mm 483 x 88 x 462,4
Poids 18,2 kg
Alimentation à distance ON /GPIO (Série C uniquement)	Alimentation distante via commutateur, lié à sélectionnable Contacts de relais flottants (affichent le mode de protection) Entrées pour sélection prédéfinie
Traitement du signal Filtres FIR, limiteurs audio délié de sortie par canal, PEQ par canal, impédance de charge
Accessoires RMK15 (kit de montage en rack arrêté), logiciel SONICUE Sound System

1) Signal d'essai pour la puissance de sortie maximale selon IHF-A-202 (Dynamic-Headroom, burst 1 kHz / 20 ms on / 480 ms off / niveau bas -20 dB).
2) Plage d'alimentation secteur +j 10 %, la sortie maximale risque de ne pas etre atteinte en-decade de l'alimentation secteur nominale.

8.1 Capacité de charge en prise directe de la Série C

La capacité de charge en prise directe est une mesure de la puissance totale disponible en mode de fonctionnement 70V / 100V . Une capacité de charge de 1250 w signifie que cet amplificateur est capable de piloter, par exemple, 50 haut-parleurs à une tension de 25 watts. La valeur en dB entre parentheses indique le delta de modulation maximum. Dans les cas où la modulation maximum n'est pas nécessaire, vous pouvez utiliser le modele d'amplificateur plus petit.

Modèle Capacité de charge en mode 2 canaux			Capacité de charge en mode bridgé
	Fonctionnement 70 V	Fonctionnement 100 V	Fonctionnement 70 V	Fonctionnement 100 V
C3600FDi	Non recommendé1	2 x 2500 W (-1,5 dB)	Non recommendé1

Tableau 8.9: Capacité de charge en prise directe Série C

Modèle Capacité de charge en mode 2 canaux			Capacité de charge en mode bridgé
C2800FDi 2 x 1250	W(0,0 dB)	2 x 2500 W(-3,0 dB)	Nonrecommendé1	1 x 1250 W(0,0 dB)
C1800FDi 2 x 1250	W(-1,5 dB)	Non disponible2	Nonrecommendé1	1 x 1 250 W(-1.5 dB)
C1300FDi Non disponible			1 x 625 W(0,0 dB)	Non disponible2

1Ce mode de fonctionnement n'est pas recommandé pour des raisons d'efficacité. Utilisez l'amplificateur suivant plus petit pour ce mode.
Mode de capacité de charge en prise directe non disponible pour cette configuration.

Remarque!

100 V : 2 x 2 500 W signifie que chaque canal de l'amplificateur peut etre charge avec une charge de haut-parleur maximale de 2 500 W.

Par exemple, 50 haut-parleurs par canal, chacun avec une puissance nominale de 50 W/100 W.

8.2 Fonctionnement sur secteur et température

Le courant issu du secteur est converti en puissance de sortie pour alimenter les systèmes de haut-parleur connectés, ainsi qu'en chaleur. La différence entre la consommation d'électricité et la puissance distribuée s'appelle la dissipation énergétique (Pd). La quantité de chaleur résultat de la dissipation énergétique peut s'accumuler dans un rack et doit être dissipée à l'aide des mesures appropriées.

Les tableaux fonctionnement sur secteur et température permettent de déterminer les exigences d'alimentation et de câblage. Les tableaux sont destinés à aider à calculer les températures dans un rack/une armoire et les efforts de ventilation requis.

La colonne Pd indique la puissance de fuite en lien avec les différents états opérationnels. La colonne BTU/h répertorie la quantité de chaleur dispensée par heures. La consommation d'alimentation est directement proportionnelle aux autres tensions d'alimentation. Les facteurs de conversion suivants ont pour but de proposer une conversion facile: 100V = 2,3 120V = 1,9 240V = 0,96

Consummation

C1300FDi Puisance de sortie	U-aliment ation [V]	I-alimenta tion(5) [A]	P-aliment ation [W]	Psortie [W]	Pd(4) [W]	Btu/h(3)
Veille 230 0.5 43 - 4	3 146
Puisance de sortie max. 1/8 sous 8 Ω(2)	230 2.1	330 2 x 4	0 250 853
Puisance de sortie max. 1/8 sous 4 Ω(2)	230 3.5	572 2 x 7	5 420 143	5

Tableau 8.10:Consommation C1300FDi

C1300FDi Puisance de sortie	alimentation [V]	alimentation(5) [A]	palimentation [W]	psorting [W]	Pd(4) [W]	Btu/h(3)
Puisance de sortie max. 1/8 sous 2,66 Ω(2)	230 4.7	808 2 x 1	06 596 20	36
Puisance de sortie max. 1/8 sous 2 Ω(2)	230 5.4	980 2 x 1	25 730 24	90
Puisance de sortie max. 1/8 sous 4 Ω(1)	230 3.9	630 2 x 7	5 480 163	8
Puisance de sortie nominale sous 8 Ω(1)	230 4.4	730 2 x 2	00 330 11	26
Puisance de sortie nominale sous 4 Ω(1)	230 7.6	1400 2 x	400 600 2	047
1/8 70 v/625 W (8Ω) Mode bridge(2)	230 2.7	438 1 x 7	8 360 122	8

Tableau 8.11:Consommation C1800FDi

C1800FDi Puisance de sortie	alimentation [V]	alimentation(5) [A]	palimentation [W]	psorting [W]	Pd(4) [W]	Btu/h(3)
Veille 230 0.4 51 - 5	174
Puisance de sortie max. 1/8 sous 8 Ω(2)	230 3.0	472 2 x 5	6 360 123	0
Puisance de sortie max. 1/8 sous 4 Ω(2)	230 4.8	780 2 x 1	06 568 19	38
Puisance de sortie max. 1/8 sous 2,66 Ω(2)	230 6.6	1118 2 x	150 818 2	792
Puisance de sortie max. 1/8 sous 2 Ω(2)	230 7.5	1325 2 x	175 975 3	326
Puisance de sortie max. 1/8 sous 4 Ω(1)	230 5.3	880 2 x 1	06 668 22	79
Puisance de sortie nominale sous 8 Ω(1)	230 5.8	970 2 x 2	50 470 16	04
Puisance de sortie nominale sous 4 Ω(1)	230 10	1 1830 2 x	500 830	2832
1/8 70 V/1 250 W (4 Ω) Double canal(2)	230 5.7	940 2 x 1	56 628 21	45
1/8 100 v/1 250 W (8Ω) Mode bridge(2)	230 4.3	693 1 x 1	56 537 18	32

Tableau 8.12:Consommation LC2800FDi

C2800FDi Puisance de sortie	alimentation[V]	alimentation(5)[A]	palimentation[W]	psorting[W]	Pd(4)[W]	Btu/h(3)
Veille 230 0.4 51 - 5	1 174
Puisance de sortie max. 1/8 sous 8 Ω(2)	230 3.0	445 2 x 8	1 283 966
Puisance de sortie max. 1/8 sous 4 Ω(2)	230 5.3	828 2 x 1	63 503 17	16
Puisance de sortie max. 1/8 sous 2,66 Ω(2)	230 6.7	1120 2 x	225 670 2	289
Puisance de sortie max. 1/8 sous 2 Ω(2)	230 8.2	1446 2 x	275 896 3	057
Puisance de sortie max. 1/8 sous 4 Ω(1)	230 4.3	696 2 x 1	63 371 12	66
Puisance de sortie nominale sous 8 Ω(1)	230 8.1	1400 2 x	400 600 2	047
Puisance de sortie nominale sous 4 Ω(1)	230 14.5	5 27	20 2 x 800	1120	3822
1/8 70 V/1 250 W (4 Ω) Double canal(2)	230 5.1	835 2 x 1	56 524 17	88
1/8 70 V/2 500 W (4 Ω) Double canal(2)	230 7.9	1344 2 x	313 718 2	449
1/8 100 v/1 250 W (8Ω) Mode bridgé(2)	230 3.2	492 1 x 1	56 336 11	46

C3600FDi Puissance de sortie	U-aliment ation [V]	alimenta tion(5) [A]	P-aliment ation [W]	Psortie [W]	Pd(4) [W]	Btu/h(3)
Veille 230 0.5 57 - 57	194
Puissance de sortie max. 1/8 sous 8 Ω(2)	230 3.7	565 2 x 1	13 340 11	60
Puissance de sortie max. 1/8 sous 4 Ω(2)	230 6.8	1100 2 x	213 675 2	300
Puissance de sortie max. 1/8 sous 2,66 Ω(2)	230 8.9	1655 2 x	313 1030	3515
Puissance de sortie max. 1/8 sous 2 Ω(2)	230 10	8 194	45 2 x 375	1195	4075
Puissance de sortie max. 1/8 sous 4 Ω(1)	230 5.4	850 2 x 2	13 425 14	50

Tableau 8.13:Consommation C3600FDi

C3600FDi Puisance de sortie	alimentation [V]	alimentation(5) [A]	palimentation [W]	psorting [W]	Pd(4) [W]	Btu/h(3)
Puisance de sortie nominale sous 8 Ω(1)	230 10	7 1850 2 x 550 750	2560
Puisance de sortie nominale sous 4 Ω(1)	230 19	1 3600 2 x 1100 140	0 4780
1/8 100 V/2 500 W (4Ω) Double canal(2)	230 8.7	1426 2 x 313 800 2	730

(1)Modulation de signal sinusoidale (1 kHz)

(2)Bruit rose selon EN60065/7. Edition

(4)Pd = dissipation énergétique

(5) Les facteurs de conversion suivants ont pour but de proposer une conversion facile du secteur: 100V = 2,3;120V = 1,9;240V = 0,96

La consommation d'alimentation est directement proportionnelle aux autres tensions d'alimentation.

Se reporter à

Tension de fonctionnement, page 15
- Ventilation, page 16

8.3 Schémas de principe

CLND TANNNN A8 00004338 1200 1000000A13.45

Figure 8.1: Schéma de principe de l'amplificateur Série L

Figure 8.2: Schéma de principe de l'amplificateur Série C

8.4 Dimensions

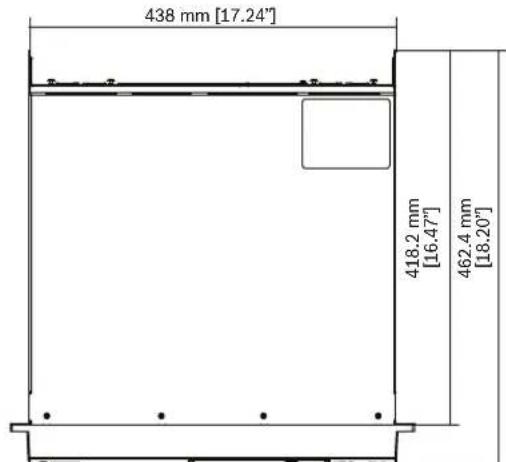

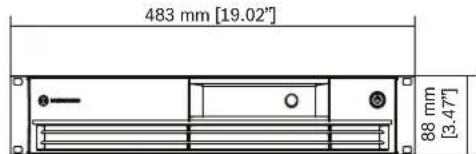

Figure 8.3: Dimensions des amplificateurs de puissance Série L et Série C (Série L presentee)

9 Annexes

9.1 Mise à jour de la version du firmware

Avant de commencer :

1. Installez le logiciel SONICUE Sound System version 1.2 ou supérieure sur l'ordinateur.
2. Procurez-vous un cable USB (2.0) de type A à type B pour brancher l'amplificateur sur l'ordinateur.

Remarque!

Si vous mettez à jour le firmware vers la version 1.x, sachez que la version 2.x du firmware offre plus de fonctionnalités DSP et qu'elle n'est PAS compatible avec la version 1.x. Les fichiers et le logiciel de la version 1.0 (par ex. MARC) ne fonctionneront plus avec la version 2.x.

La version 2.x du firmware permet aux amplificateurs L Series et C Series d'acceder à l'univers du logiciel SONICUE Sound System, nouvelle reférence en matière de flexibilité et d'efficacité au niveau du contrôle et du fonctionnement d'un système de sonorisation. En outre, une nouvelle structure DSP offre des fonctionnalités améliorées, telles que le doublement des PEQ de canaux de 5 à 10 bandes et un traitement d'enceintes renforcé.

Installation de la version 2.x du firmware

Pour installer le firmware version 2.x :

1. Connectez l'amplificateur que vous souhaitezmettre à jour à l'ordinateur via un cable USB, mettez-le sous tension et démarrez l'application SONICUE. L'application démarre avec un nouveau projet.
2. Dans Configuration -> Conception, cliquez sur Detecte. La fenetre Periphériques detectes apparait et affiche le type, le nom et le firmware actuel de l'amplificateur.
3. Sélectionnez l'amplificateur.
4. Cliquez sur DRAG & DROP (Glisser-deplacer) pour placer l'amplificateur sur l'espace de travail.
5. Cliquez sur l'onglet Firmware, puis sur l'amplificateur. Le firmware s'ouvre.
6. Cliquez sur Mise à jour du firmware et accédez à l'emplacement du fichier du firmware [...SONICUE_x.x.x > Firmware > L- and C Series_2.x.x].
7. Sélectionnez le fichier du firmware LC_Amp_Firmware_2_x_x.bin.
8. Cliquez sur Ouvrir pour installer le firmware sur votre amplificateur. L'installation prend environ une minute. Veillez à ne pas perdre la connexion USB et à ne pasmettre l'amplificateur hors tension.

Une fois l'installation terminée, le firmware affiche 2.x dans le champ Firmware et SUCCESS dans le champ Messages.

Remarque!

Mettez à jour le firmware sur un seul amplificateur à la fois. Si vous exécutez les mises à jour du firmware sur plusieurs amplificateurs, le processus risque de s'arrête.
