Marque	NZXT
Modèle	Signal HD60
Type de produit	Carte de capture vidéo
Connectivité d'entrée	HDMI 2.0
Connectivité à l'ordinateur	USB 3.2 Gen 1 Type-C
Résolution d'entrée maximale	3840×2160p à 60 fps
Résolution de capture maximale	1920×1080p à 60 fps
Audio	Stéréo 16 bits, 48 kHz
Compatibilité HDCP	HDCP 1.4/2.2
Formats vidéo supportés en capture	YUY2
Sortie HDMI (pass-through)	Oui, HDMI 2.0, zéro décalage
Témoins LED	Blanc fixe (USB 3.2), Rouge clignotant (USB 2.0), Rouge fixe (HDCP), Blanc clignotant (mise à jour firmware), Blanc clignotant lent (aucune source)
Alimentation	Bus USB
Accessoires inclus	1× carte de capture, 1× câble USB-C vers USB-A (100 cm), 1× câble HDMI (150 cm), 1× guide de démarrage rapide
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas obstruer les orifices de ventilation
Sécurité	Ne pas démonter ni réparer soi-même ; tenir le sachet plastique hors de portée des enfants
Support technique	support.nzxt.com
Mises à jour firmware/logiciel	www.nzxt.com/downloads
Conformité réglementaire	Classe B, Industrie Canada, WEEE

FOIRE AUX QUESTIONS - Signal HD60 NZXT

Comment brancher la carte de capture Signal HD60 ?

Assurez-vous que votre PC et l'appareil source sont éteints. Branchez le câble USB-C fourni au port Type-C de la carte et l'autre extrémité à un port USB 3.2 (Gen 1) de votre ordinateur. Branchez le câble HDMI fourni au port IN de la carte et l'autre extrémité à votre source (console, PC, etc.). Pour un affichage sans latence, branchez un câble HDMI 2.0 au port OUT et à votre moniteur. Allumez les appareils. Dans votre logiciel de streaming, ajoutez une source vidéo et sélectionnez NZXT Signal HD60.

Que signifie le voyant LED rouge clignotant ?

Le voyant rouge clignotant (1s allumé/éteint) indique que la carte est connectée à l'ordinateur mais que seule une compatibilité USB 2.0 a été détectée. Pour de meilleures performances, utilisez un port USB 3.2 (Gen 1).

Quelle est la résolution maximale supportée en entrée ?

La carte accepte une entrée HDMI jusqu'à 3840×2160p à 60 fps. Les résolutions inférieures (1440p, 1080p, 720p, etc.) sont également supportées.

Comment mettre à jour le firmware de la carte ?

Rendez-vous sur www.nzxt.com/downloads pour télécharger les dernières mises à jour du firmware et du logiciel. Suivez les instructions fournies sur le site. Pendant la mise à jour, le voyant LED clignote en blanc (0,5s).

Pourquoi ma source vidéo n'est-elle pas détectée ?

Si le voyant LED est blanc clignotant lentement (1s), cela signifie que la carte est connectée mais qu'aucune donnée source n'est détectée. Vérifiez les câbles HDMI et que la source est allumée et émet un signal. Assurez-vous également que la source n'utilise pas de HDCP incompatible (voyant rouge fixe).

Puis-je utiliser la carte sans brancher le port OUT ?

Oui, le port OUT est optionnel. Il permet un pass-through sans latence vers un moniteur. Si vous n'utilisez que le port IN, vous pourrez capturer sur votre PC mais l'affichage direct sur un moniteur ne sera pas disponible.

La carte est-elle compatible avec les consoles de jeu comme la PlayStation ou Xbox ?

Oui, la carte est compatible avec toute source HDMI 2.0, y compris les consoles de jeu. Branchez la console au port IN et, si souhaité, le port OUT vers votre téléviseur pour un jeu sans latence.

Comment configurer la carte dans OBS Studio ?

Dans OBS, cliquez sur le bouton + dans la section Sources, choisissez Périphérique de capture vidéo, puis sélectionnez NZXT Signal HD60 dans la liste des périphériques. Ajustez les paramètres de résolution et d'images par seconde selon vos besoins.

La carte fonctionne-t-elle en USB 2.0 ?

Oui, la carte est rétrocompatible USB 2.0, mais cela limitera la bande passante et la qualité de capture. Le voyant LED sera rouge clignotant pour indiquer une connexion USB 2.0. Pour une performance optimale, utilisez un port USB 3.2 (Gen 1).

Où puis-je télécharger les pilotes ou logiciels pour la carte ?

Les pilotes et logiciels sont disponibles sur le site officiel de NZXT : www.nzxt.com/downloads. Aucun pilote supplémentaire n'est nécessaire sous Windows 10/11, car la carte utilise le protocole UVC standard.

MODE D'EMPLOI Signal HD60 NZXT

1. MISES À JOUR DU LOGICIEL 12 ET DU FIRMWARE

7.CARACTERISTIQUES 14

1. TABLEAU DES VOYANTS LED....13

8.ANNEXE. A-1

1. PRÉFACE

SIGNAL HD60

A. Copyright © NZXT, Inc. Tous droits réservés.

Ce manuel, ainsi que toutes les illustrations et les captures d'écran qu'il contient, sont protégés par les legislations internationales régissant les droits d'auteur, avec tous droits réservés. Ni ce manuel, ni aucun des éléments qu'il contient, ne peuvent être reproduits sans le consentement écrit de l'auteur.

B. Avis de non-responsabilité

Les informations contenues dans ce document sont sujettes à modification sans préavis. Le fabricant ne fait aucune déclaration ni n'octroi aucune garantie quant au contenu du present document et decline spécifique toute garantie implicite de qualité marchande ou d'adéquation à un usage particulier. Le fabricant se reserve le droit de réviser ce document et d'apporter des modifications de temps à autre à son contenu sans être tenu d'en informer quiconque.

C. Protection des marques

Les noms de produits figurant dans ce manuel sont la propriété de leurs propriétaires respectifs et sont reconnus.

Pour toute question ou problème avec votre produit NZXT, n'hésitez à nous contacter via notre système d'assistance sur www. support.nzxt.com, en fournissant un descriptif détaillé de votre problème ainsi qu'une preuve d'achat. Pour toute remarque ou suggestion, contactez notre equipe de conception à l'adresse : [e-mail].

Enfin, nous tenons à vous remercier de votre achat et de votre confiance. Pour plus d'informations sur NZXT, veuillescz consulter notre site Internet. Site Web de NZXT: NZXT.com

E. Consignes de sécurité

Veuillez dire les consignes de sécurité suivantes avant d'utiliser la carte de capture:

• Conservez le sachet d'emballage en plastique du produit dans un endroit hors de portée des enfants.
• Ne touchez jamais la fiche avec des mains humides, vous risqueriez de vous électrocuter.
• Les orifices ou ouvertures situés sur la carte de capture seront à la ventilation de l'appareil. Veillez à ne pas couvrir ou bloquer les orifices de ventilation avec quelles objet que ce soit.
• Ne tentez jamais de démonter ou de réparer la carte de capture vous-même.

2. LISTE DE COMPOSANTS

SIGNAL HD60

A. Carte de capture

×1

C. Cable USB-C vers USB-A de 100 cm

X1

B. Cable HDMI de 150 cm

×1

D. Guide de mise en route rapide

X1

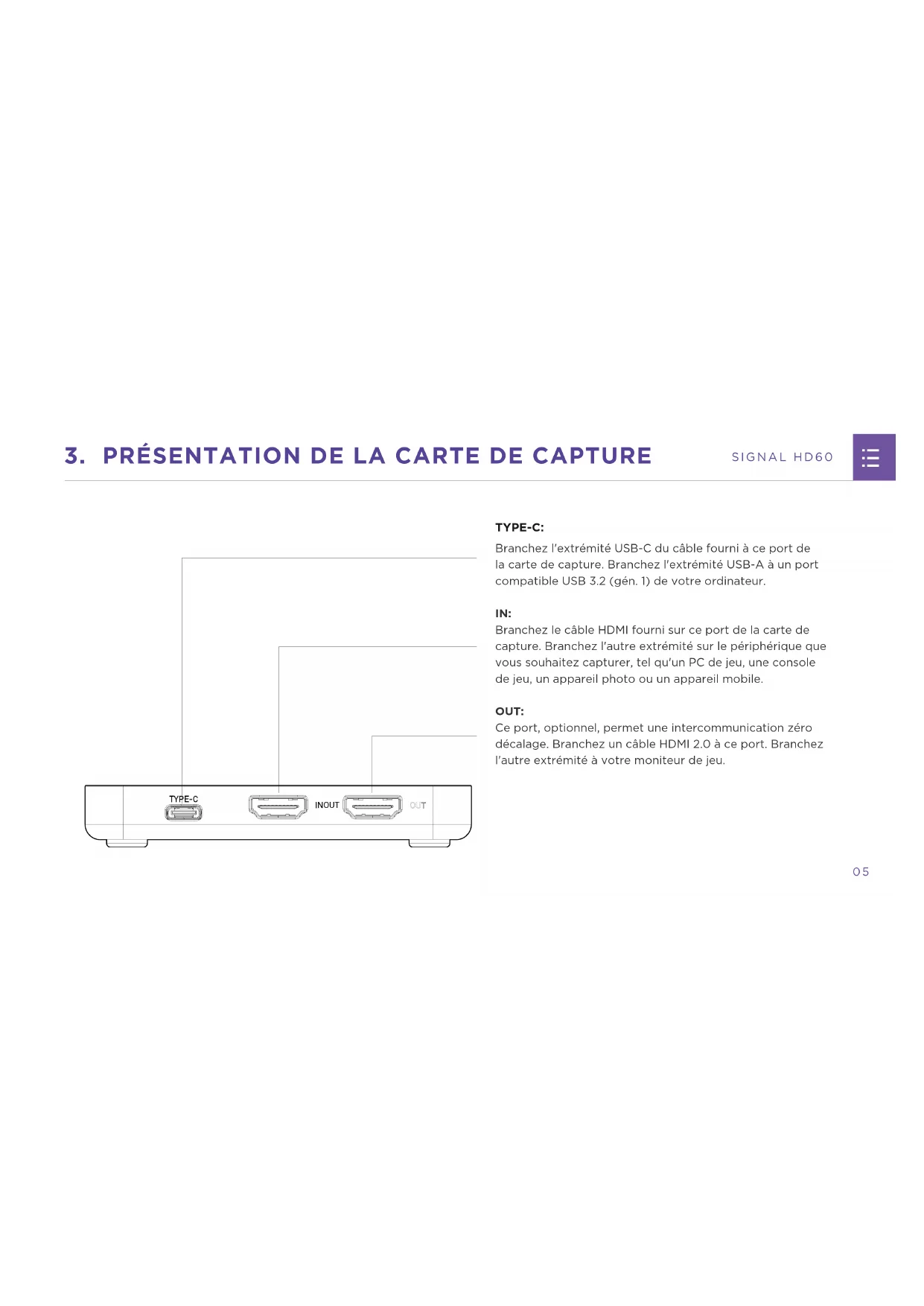

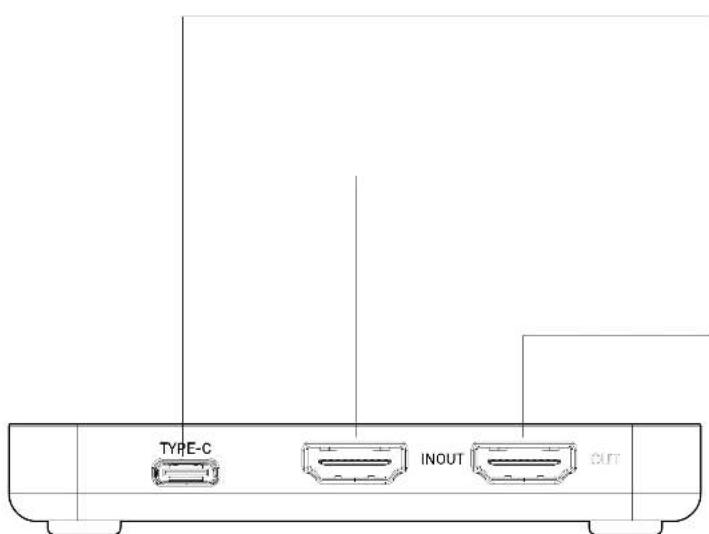

3. PRÉSENTATION DE LA CARTE DE CAPTURE

SIGNAL HD60

TYPE-C:

Branchez l'extrémité USB-C du cable fourni à ce port de la carte de capture. Branchez l'extrémité USB-A à un port compatible USB 3.2 (gen.1) de votre ordinateur.

IN:

Branchez le cable HDMI fourni sur ce port de la carte de capture. Branchez l'autre extrémité sur le périhérique que vous souhaitez capturer, tel qu'un PC de jeu, une console de jeu, un apparéil photo ou un apparéil mobile.

OUT:

Ce port, optionnel, permet une intercommunication zéro décalage. Branchez un cable HDMI 2.0 à ce port. Branchez l'autre extrémité à votre monitateur de jeu.

4. CONFIGURATION DE LA CARTE DE CAPTURE

SIGNAL HD60

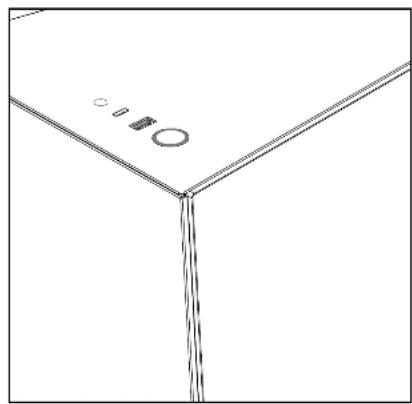

ETAPE1

Assurez-vous que vous PC et l'appareil que vous souhaitez capturer sont hors tension.

POWERED OFF

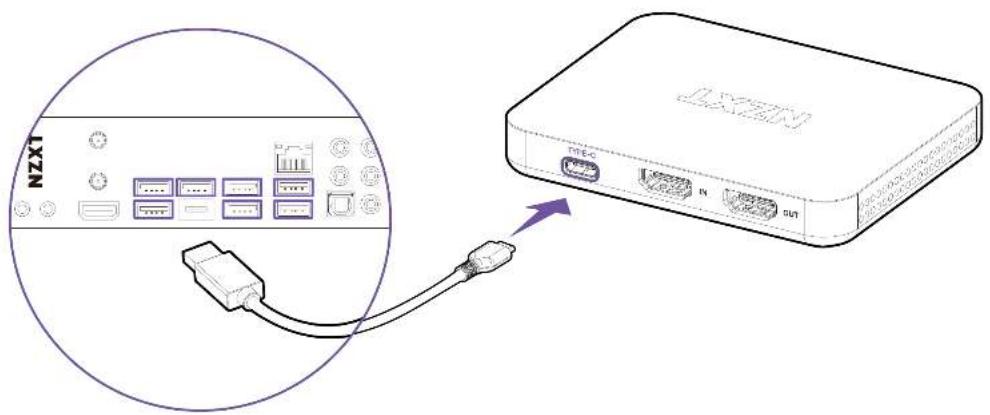

ETAPE2

A l'aide du cable USB fourni, branchez l'extrémité type-C à la carte de capture et l'autre extrémité à un emplacement compatible USB 3.2 (gen.1) de votre ordinateur.

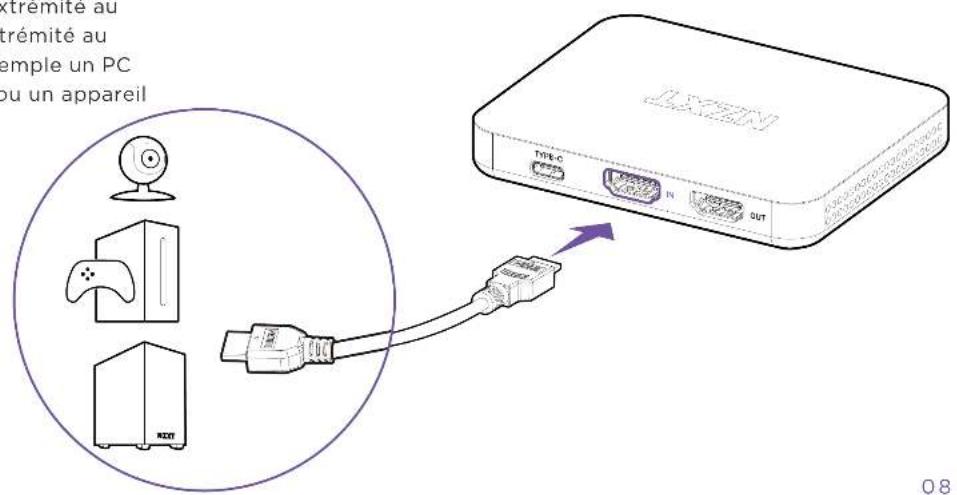

ETAPE3

À l'aide du cable HDMI fourni, branchez une extrémité au port « IN » de la carte de capture et l'autre extrémité au dispositif que vous souhaitez capturer, par exemple un PC de jeu, une console de jeu, un apparéil photo ou un apparéil mobile.

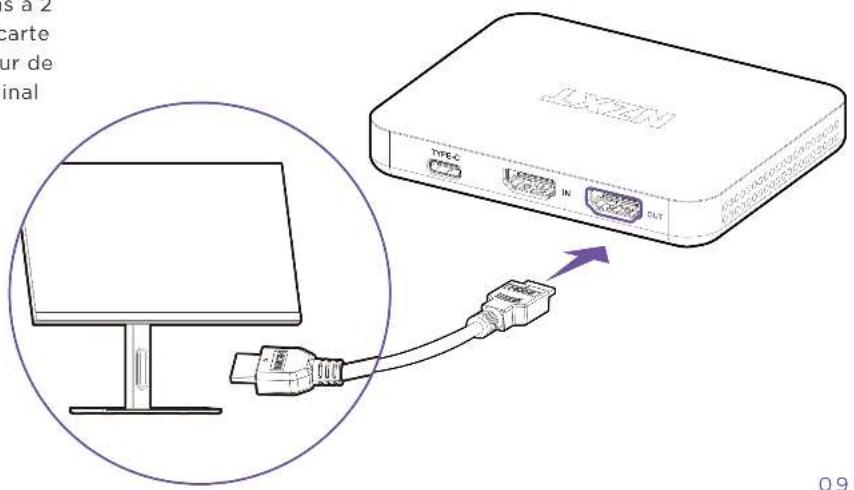

ETAPE4

Recommendation pour les consoles ou les configurations à 2 PC: Branchez un cable HDMI 2.0 au port « OUT » de la carte de capture, et l'autre extrémité du cable à votre moniter de jeu. Cette méthode permet de transmettre le signal original au jeu sans aucune perte.

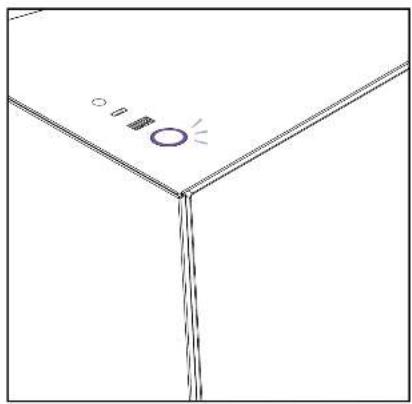

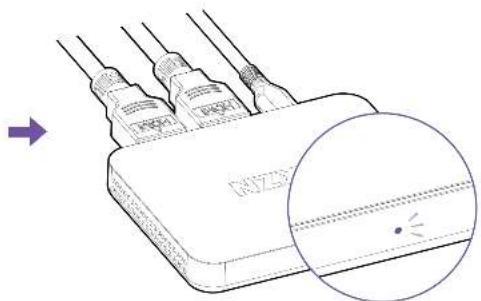

ETAPE5

MettezVote ordinateur et l'appareil capture sous tension.

ETAPE6

Dans votre programme de streaming favori, ajoutez un nouvel apparéil de capture video en tant que source, puis recherchez « NZXT Signal HD60 »

5. MISES À JOUR DU LOGICIEL ET DU FIRMWARE

SIGNAL HD60

NZXT publiera des mises à jour de logiciels et de micrologiciels afin de garantir le fonctionnement optimal de votre Signal HD60. Veuliez vous rendre sur le site www.nzxt.com/downloads pour obtenir les dernières mises à jour du logiciel et du firmware.

6. TABLEAU DES VOYANTS LED

SIGNAL HD60

VOYANT DESCRIPTION

Blanc fixe Connecté à l'appareil et fonctionnant sur USB 3.2 (gen.1)

Rouge clignotant (1 s on/off) Connecté à l'appareil, mais seule la compatibilité USB 2.0 a été détectee

Rouge fixe Connecté à l'appareil sans clé HDCP ou échéced de la mise à jour du firmware

Blanc clignotant (0,5 s on/off) Mise à jour du firmware en cours

Blanc clignotant (1s on/off) Connecté à l'appareil, mais aucune donnée source détectée

7. CARACTERISTIQUES

SIGNAL HD60

SIGNAL HD60 DESCRIPTION

Caracteristiques générales	Entrée et intercommunication HDMI 2.0
	USB 3.2 (gén.1) type C pour la puissance et les données
	Câble USB-C vers USB-A inclus pour un branchement sur ordinateur
	Audio 2 canaux, 16 bits, 48 kHz
	Conforme aux specifications HDMI 2.0, HDCP 1.4/2.2 et DVI 1.0
Compatibility d'entrée et d'intercommunication maximale	3840x2160p 60fps
	2560x1440p 60fps
	1920x1080p 60fps
	1920x1080i 60fps
	720p
	480p
	576p
	480i
	576i
Résolutions de streaming et d'enregistrement	1920x1080p (60, 50, 30, 25)
	720p (60, 50, 30, 25)
	576p (50, 25)
	480p (60, 30)

Audio HDMI: Echantillons stereo 16 bits 48K/sec

Évolutivité

Réduction de la résolution du matériel, augmentation de la résolution jusqu'à 1080p

YUY2 Formats UVC bruts pris en charge NY13

8. ANNEXE

SIGNAL HD60

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter service@ nzxt.com avec une description détaillée de votre problème et votre preuve d'achat. Vous pouze aussi commander des pieces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT: NZXT.com

KUNDENDIENST UND SERVICE

Avis de conformité à la réglementation d'Industrie Canada Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada

WEEE Statement
