Type de produit	Détecteur de distance optique (télémètre)
Marque	IFM
Modèle	O5D151
Plage de mesure	0,03 … 2 m
Suppression de l'arrière-plan	Jusqu'à 20 m
Sortie de commutation	PNP/NPN antivalentes (normalement ouvert/normalement fermé)
Interface de communication	IO-Link
Alimentation électrique	10-30 V DC
Type de lumière	Laser visible, classe 1 (EN/CEI 60825-1)
Affichage	Alphanumérique 3 digits + 2 LED (verte fonctionnement, jaune état de commutation)
Réglage	Boutons [+] et [-]
Fonctions spéciales	Verrou électronique, messages d'erreur
Entretien et nettoyage	Nettoyer le panneau transparent avec un chiffon doux ; ne pas utiliser de solvants ni ouvrir le boîtier
Sécurité	Respecter les consignes de sécurité ; laser classe 1 ; montage et raccordement par personnel qualifié
Informations générales	Notice complète et IODD disponibles sur www.ifm.com

FOIRE AUX QUESTIONS - O5D151 IFM

Quelle est la portée de mesure du télémètre O5D151 ?

La portée de mesure est de 0,03 à 2 mètres. La suppression de l'arrière-plan fonctionne jusqu'à 20 mètres.

Comment régler la distance de commutation ?

Positionnez l'objet, puis utilisez le bouton [+] pour augmenter la portée ou [-] pour la réduire. La valeur clignote pendant le réglage. La LED jaune s'allume lorsque l'objet est détecté.

Que faire en cas d'affichage d'erreur « ++ » ?

L'erreur [++] indique un excès de lumière (par exemple surfaces réfléchissantes). La sortie de commutation est alors ON pour le mode normalement ouvert et OFF pour le mode normalement fermé. Réduisez les réflexions ou éloignez les surfaces réfléchissantes.

Comment verrouiller électroniquement l'appareil ?

En mode normal, maintenez enfoncés les boutons [+] et [-] simultanément jusqu'à ce que l'affichage montre [Loc]. L'appareil est alors verrouillé et les réglages sont protégés.

Peut-on utiliser l'appareil en mode NPN ?

Oui, l'appareil supporte les sorties PNP et NPN. Consultez le schéma de raccordement électrique dans la notice pour le câblage approprié.

Qu'est-ce que la fonction IO-Link ?

IO-Link est une interface de communication qui permet d'accéder aux paramètres et aux valeurs du détecteur pendant le fonctionnement. Vous avez besoin d'un maître IO-Link pour l'utiliser. Les fichiers IODD sont disponibles sur le site ifm.

Comment nettoyer le télémètre ?

Nettoyez le panneau transparent situé devant la lentille avec un chiffon doux. N'utilisez pas de solvants ni de produits abrasifs, et n'ouvrez pas le boîtier.

Quels sont les messages d'erreur possibles ?

Les messages incluent [++] (trop de lumière), [-] (pas assez de lumière), nEA (objet trop proche < 30 mm), [FAr] (objet trop loin > 2500 mm), [ERP] (erreur de plausibilité) et [SC] (court-circuit).

L'appareil est-il sûr pour les yeux ?

Oui, l'appareil est un laser de classe 1 conforme aux normes EN/CEI 60825-1. Il ne présente pas de danger pour les yeux dans des conditions normales d'utilisation. Évitez toutefois de regarder directement dans le faisceau.

Où trouver la notice complète et les informations techniques ?

La notice complète et les informations techniques (IODD, données de diagnostic) sont disponibles en téléchargement gratuit sur le site www.ifm.com.

MODE D'EMPLOI O5D151 IFM

Notice d'utilisation Détecteur de distance optique

O5D15x

Contenu

1 Remarques préliminaires 3 1.1 Symboles utilisés 3 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques 4 3.1 Applications 4 4 Montage 5 4.1 Conditions de montage 5 5 Eléments de service et d'indication 5 6 Raccordement électrique 6 7 Réglages 7 7.1 L'appareil doit commuter lorsque l'objet est détecté 7 8 IO-Link 7 8.1 Informations générales 7 8.2 Informations spécifiques à l'appareil 7 8.3 Outils de paramétrage 8 9 Fonctionnement 8 9.1 Verrou électronique 8 9.2 Messages d'erreur 8 10 Maintenance, réparation et élimination 9

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

L'appareil qui est décrit ici constitue un composant à intégrer dans un système.

• La sécurité du système est sous la responsabilité de l'installateur du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

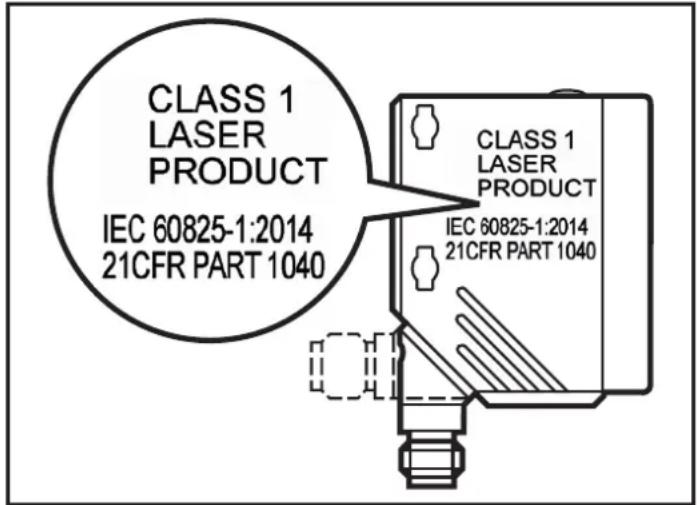

Selon culus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peut être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1:2007 et EN/CEI 60825-1:2014 est conforme à 21 CFR Part 1040 à l'exception des déviations suivantes Laser Notice No. 50, juin 2007

3 Fonctionnement et caractéristiques

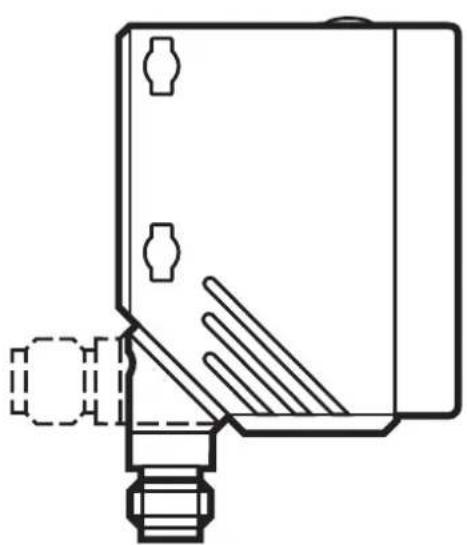

L'appareil est utilisé comme détecteur de distance optique.

3.1 Applications

Le détecteur de distance optique mesure des distances entre 0,03 jusqu'à 2 m. - Il a une suppression de l'arrière-plan jusqu'à 20 m. - Les sorties de commutation sont antivalentes.

La distance entre le détecteur et l'arrière-plan doit être limitée à max. 20 m par le client. Sinon, les valeurs mesurées peuvent être ambiguës → 4.1 Conditions de montage.

4.1 Conditions de montage

Monter l'appareil de sorte que l'objet à détecter se trouve dans l'étendue de mesure de 0,03...2 m.

Tout objet situé au-delà du seuil de commutation réglé est supprimé jusqu'à 20 m.

Les surfaces réfléchissantes se trouvant directement dans le faisceau du détecteur - même dans une plage >20m - doivent être évitées par le client. Sinon, les valeurs mesurées peuvent être ambigües.

5 Éléments de service et d'indication

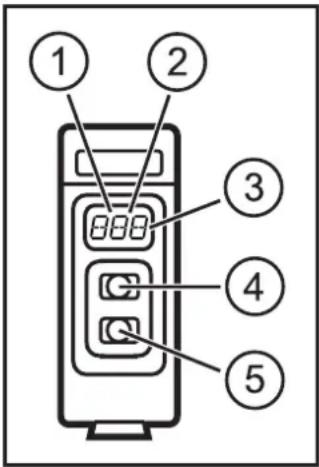

1: LED verte fonctionnement 2: LED jaune : état de commutation 3: Affichage alphanumérique à 3 digits 4: Portée + 5: Portée -

6 Raccordement électrique

L'appareil doit être raccordé par un electricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

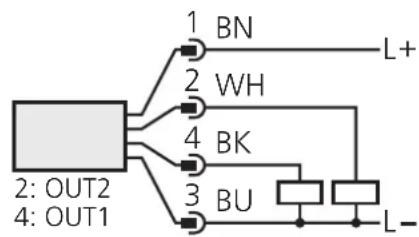

DC PNP

4: OUT1 = normalement ouvert / IO-Link 2: OUT2 = normalement fermé

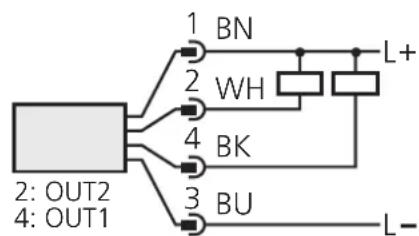

DC NPN

4: OUT1 = normalement ouvert / IO-Link 2: OUT2 = normalement fermé

Couleurs des fils conducteurs des connecteurs femelles ifm :

7.1 L'appareil doit commuter lorsque l'objet est détecté

Positionner l'objet.

Appuyer sur le bouton [+] pour augmenter la portée.

La valeur de la distance, en cours de réglage, clignote. La LED jaune est allumée quand l'objet est détecté.

Appuyer sur le bouton [-] pour réduire la portée.

La valeur de la distance, en cours de réglage, clignote. Durant le fonctionnement, la valeur de la distance de l'objet détecté est affichée.

8.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'une interface IO-Link (maître IO-Link). L'interface IO-Link permet l'accès direct aux paramètres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouvez plus d'informations sur IO-Link sur www.ifm.com.

8.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de table sur www.ifm.com.

8.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel IO-Link et logiciel sur www.ifm.com.

9 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED est allumée lorsque la sortie de commutation est commutée. La valeur de la distance de l'objet détecté est affichée.

9.1 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé.

Verrouiller

S'assurer que l'appareil est en mode de fonctionnement normal. Maintenir appuyer [+] + [-] jusqu'à ce que [Loc] soit affiché.

L'appareil est verrouillé.

Déroverrouiller

Maintenir appuyer [+] + [-] jusqu'à ce que [uLo] soit affiché.

L'appareil est déverrouillé.

9.2 Messages d'erreur

Affichage Cause	possible Sortie de commutation
		[Hno] [Hnc]
[++]	Trop de luminière, par ex. surfaces réfléchissantes	ON OFF
[-] Pas assez de luminière, aucun objet OFF ON
nEA	Objet à mesurer hors de l'étendue de mesure < 30 mm	ON OFF
[FAr]	Objet à mesurer hors de l'étendue de mesure > 2500 mm	OFF ON
[ERP]	Plausibilité (p.ex. objet trop rapide)	inchangé	inchangé
[SC]	Court-circuit sur la sortie de commutation

10 Maintenance, réparation et élimination

Dégager le panneau transparent situé devant la lentille de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer la matière plastique. - Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
