ENGLISHChère/Cher ami(e), Merci d'avoir choisi les systèmes de haut-parleurs d'extrêmes graves Bazooka

pour votre système stéréo. Aujourd'hui, le système Bazooka est le symbole de l'engagement de Bazooka Mobile Audio envers une efficacité et une qualité de conception toujours meilleures. Un processus de fabrication novateur développé par SAS

pour le Bazooka offre aux clients une conception de système de haut-parleurs de pointe. Chez SAS, nous sommes fiers de fabriquer les systèmes de haut-parleurs de basse les plus révolutionnaires au monde, comprenant notre conception de boîtier Bass Tubes

brevetée. Nous espérons que vous serez également fiers de les posséder. Il y a plusieurs années, nous nous sommes aperçus que l'efficacité était le créneau d'avenir pour l'audio auto. Nous nous sommes donc engagés à concevoir, fabriquer et fournir des systèmes de haut-parleurs faisant partie des plus efficaces possible. Nous commercialisons aujourd'hui nos systèmes de haut-parleurs brevetés dans le monde entier. La qualité supérieure de la marque Bazooka est respectée par des clients et revendeurs de toutes nationalités. Une fois correctement installés, les systèmes de haut-parleurs d'extrêmes graves Bazooka vous offriront pendant des années une reproduction sonore propre et sans interruption. Je vous recommande donc vivement de prendre quelques minutes pour consulter ce livret d'instructions. Il a été conçu pour vous permettre de mieux comprendre nos produits et vous expliquer comment les utiliser de manière adéquate. Merci encore d'avoir choisi les systèmes Bazooka. Notre engagement de toujours envers la qualité fait de ces systèmes des produits de choix et je suis persuadé que vous serez d'accord pour dire que vous avez fait le bon choix! Amusez-vous bien! Cordialement,

Président SAS/BAZOOKA

Veuillez prendre le temps de lire ce manuel et de planifier votre installation avant de commencer! Localisez à l'arrière de votre véhicule une zone où vous aimeriez placer les systèmes de haut-parleurs Bazooka. L'emplacement choisi doit répondre aux exigences suivantes afin d'assurer une installation correcte du système Bazooka dans le véhicule:

1) Le haut-parleur de graves (côté grille) doit être dirigé vers un coin.

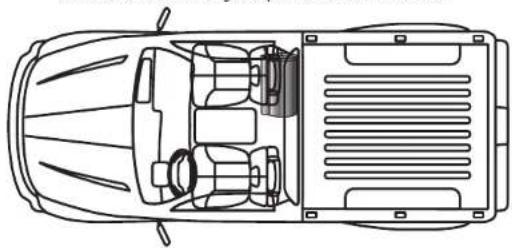

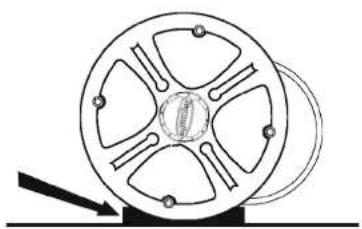

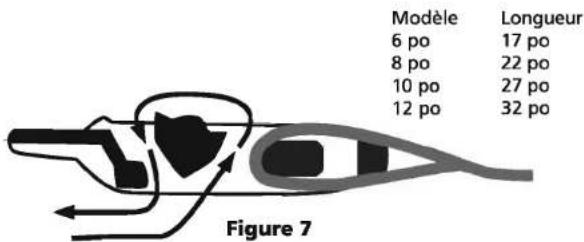

(Voir les recommandations de positionnement dans un véhicule aux pages 5-6)

2) Idéalement, il doit y avoir un espace de 2 à 4 pouces entre le

haut-parleur de graves et le coin vers lequel il est dirigé.

3) Il faut contrôler avec attention la zone de montage afin de s'assurer

que les vis de montage n'endommageront pas le réservoir de carburant, le câblage électrique, les conduites de carburant ou la roue de secours lors du montage des supports des sangles.

4) Les supports de montage des sangles doivent être vissés fermement

sur une surface rigide qui fait partie de ou qui est ancrée sur la structure du véhicule. FRANÇAIS

la taille du tube est exagérée pour être mieux visualisée

la taille du tube est exagérée pour être mieux visualisée

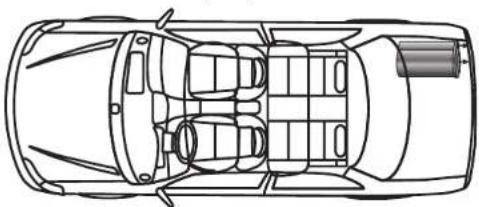

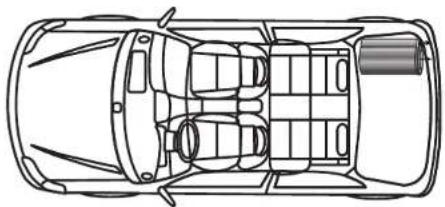

INSTALLATION SUR UNE BERLINE

la taille du tube est exagérée pour être mieux visualisée

FRANÇAISEMBARCATION POUR LE SKI

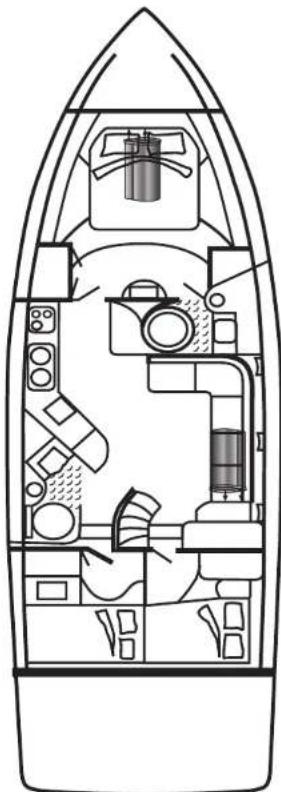

la taille du tube est exagérée pour être mieux visualisée Sous la console passager Compartiment de stockage sous le siège YACHT la taille du tube est exagérée pour être mieux visualisée Compartiment de stockage sous le lit Compartiment de stockage sous le siège

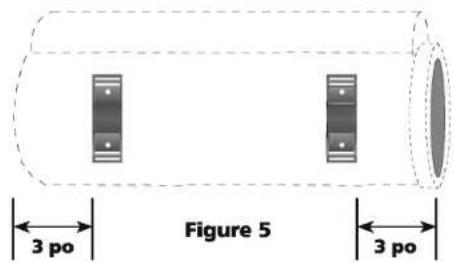

1. Avec la partie supérieure de la boucle dirigée vers le haut (voir figure

1), lacez la bande à travers le support de montage comme indiqué sur la figure 2

2. Une fois la sangle entièrement lacée à travers le support de montage,

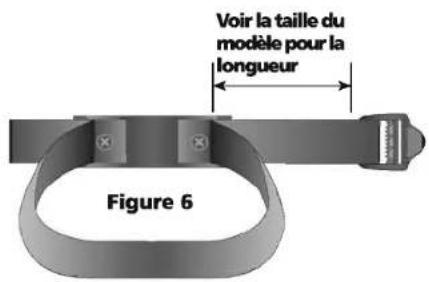

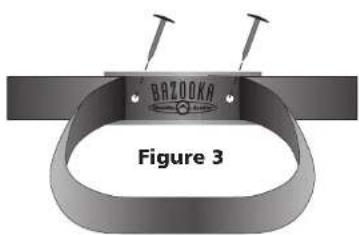

faites une boucle avec la sangle là où elle passe au milieu du support comme indiqué à la figure 3. Cette boucle est nécessaire pour accéder aux deux trous de montage dans le support. Figure 1 Figure 2 Figure 3 Haut Le logo doit être dirigé vers le haut

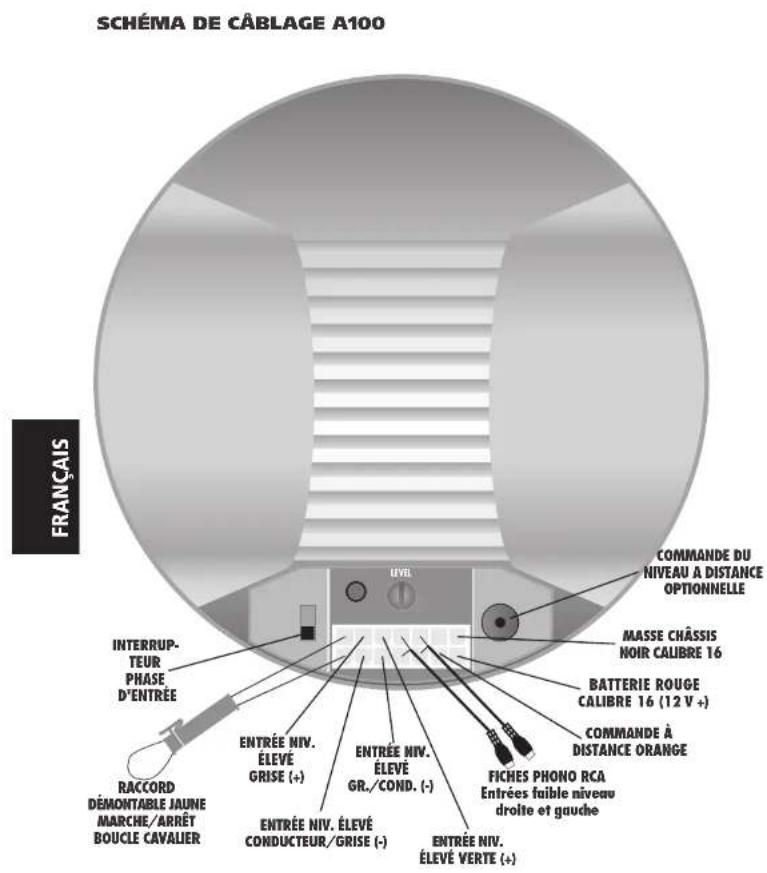

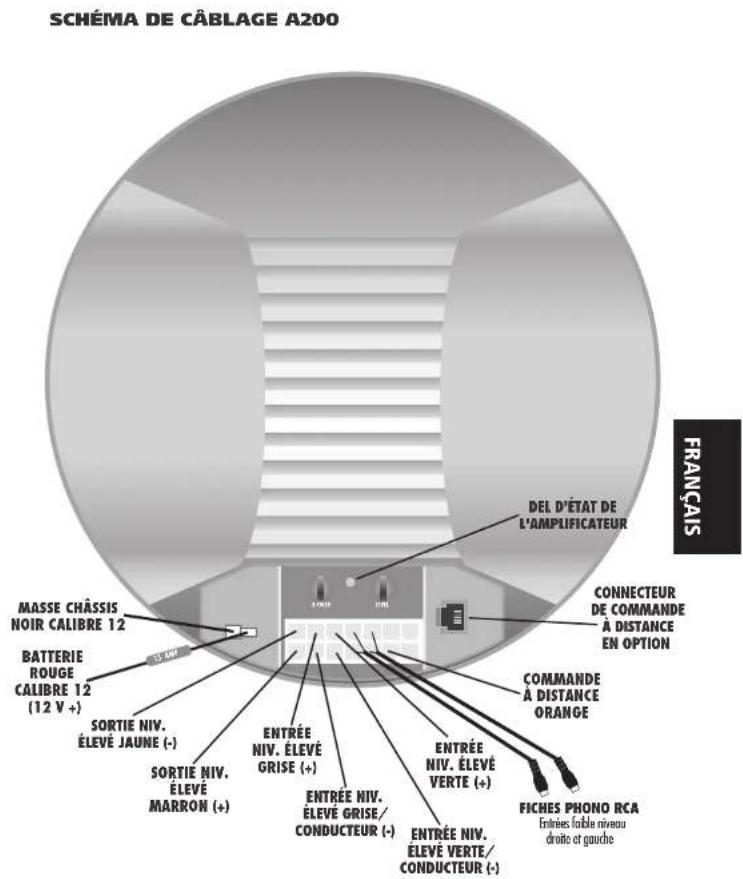

Entrées faible niveau droite et gauche

Entrées faible niveau droite et gauche

FRANÇAISMODÈLES À AMPLIFICATEUR: (BTA6100, BTA8100, BTA10100, BTA6200, BTA8200, BTA10100, MBTA8100, MBTA10100, MBTA8200, MBTA10200) NE PAS remplacer le fusible inclus avec le caisson d'extrêmes graves Bazooka à amplificateur avec un autre fusible qui ne serait pas un fusible à courant nominal à fusion rapide IDENTIQUE. Le retrait du fusible ou son remplacement inadéquat annulera la garantie du produit et peut endommager votre véhicule ou l'amplificateur. FAUT-IL UTILISER DES ENTRÉES DE NIVEAU ÉLEVÉ OU FAIBLE? Si l'unité source n'a que des sorties de haut-parleur, utilisez les entrées de niveau élevé du caisson d'extrêmes graves Bazooka à amplificateur. Si l'unité source a des sorties de niveau élevé et faible, nous recommandons d'utiliser les entrées de niveau élevé plutôt que les entrées de niveau faible en raison de la configuration équilibrée du circuit d'entrée du caisson d'extrêmes graves Bazooka à amplificateur. En effet, toutes les unités, même celles qui promettent une tension de sortie élevée dans leurs documents marketing, n'ont pas des sorties RCA haute tension. C'est pourquoi Bazooka Mobile Audio recommande d'utiliser les entrées de niveau haut-parleur en cas de doutes. Elles fourniront toujours un niveau d'attaque suffisant à l'amplificateur. VEUILLEZ NOTER QUE LE CÂBLAGE D'UN SYSTÈME STÉRÉO FAIT EN USINE PEUT NE PAS ÊTRE EN PHASE EN TERME ÉLECTRIQUE MÊME SI VOUS AVEZ RÉALISÉ LES CONNEXIONS ADÉQUATES. Après avoir fait vos raccordements, prenez le temps de parcourir la procédure de contrôle rapide des phases à la section SUIS-JE EN PHASE? à la fin de ce manuel et N'UTILISEZ JAMAIS EN MÊME TEMPS À LA FOIS des entrées de niveau élevé et faible!

CONNEXIONS SIGNAL D'ENTRÉE

Entrées de niveau élevé: Si l'unité source comprend à la fois des sorties de haut-parleur avant et arrière, utilisez uniquement un ensemble de sorties de haut-parleur pour l'entrée de niveau élevé du système Bazooka à amplificateur. Reliez le fil VERT de la prise Molex à 14 broches du caisson d'extrêmes graves du Bazooka à amplificateur sur la sortie de haut-parleur positive (+) gauche de l'unité source. Reliez le fil VERT à bande NOIRE de la prise sur la sortie de haut-parleur négative (-) gauche de l'unité source. Reliez le fil GRIS de la prise sur la sortie de haut-parleur positive (+) droite de l'unité source. Reliez le fil GRIS à bande NOIRE de la prise sur la sortie de haut-parleur négative (-) droite de l'unité source. Lorsque vous utilisez des entrées de niveau élevé, prenez le temps, une fois toutes les connexions effectuées, de parcourir la procédure SUIS-JE EN PHASE à la fin de ce manuel pour confirmer que vos entrées ont la bonne phase électrique et que la réponse aux graves adéquate est produite. Entrées de faible niveau: Si votre unité source n'a qu'une sortie de prise phono RCA de faible niveau, utilisez uniquement les entrées de faible niveau du Bazooka à amplificateur. Reliez les entrées de prise phono RCA de faible niveau du caisson d'extrêmes graves Bazooka à amplificateur sur la source avec une fiche de connexion RCA blindée. Pour éviter tout problème de bruit parasite, assurez-vous de placer la fiche de connexion à distance de tous les fils d'alimentation ainsi qu'à distance des faisceaux de câblage usine. Lorsque vous utilisez les entrées de faible niveau, NE FAITES PAS de connexion sur les fils d'entrée de niveau élevé vert et gris du caisson d'extrêmes graves Bazooka à amplificateur et assurez-vous que ces fils sont isolés pour éviter tout court- circuit. FIL D'ALIMENTATION (tous les modèles) Le fil d'alimentation doit être protégé par fusible et relié directement à la borne positive de la batterie pour fournir une source d'alimentation avec une faible chute de tension admissible et de faibles bruits parasites. Ne pas faire le raccordement d'alimentation au niveau du bloc fusible ou à tout point autre que la batterie. Des sources d'alimentation inadéquates peuvent réduire la sortie et entraîner une distorsion. Le support de fusibles doit être relié à la borne positive de la batterie. Le fusible est conçu pour éviter les incendies ou tout endommagement de votre véhicule en cas de court-circuit à la masse du fil de la batterie. Avant d'insérer le fusible dans son support, attendre jusqu'à ce que tous les branchements aient été effectués. S'il est nécessaire d'allonger le fil de la batterie, ajoutez la longueur requise entre l'amplificateur et le porte-fusible, et non entre le porte-fusibles et la batterie. Si vous devez allonger le fil de la batterie, utilisez un fil de calibre 16 ou supérieur pour tous les modèles A100, et un fil de calibre 12 ou supérieur pour tous les modèles A200. Il vaut mieux utiliser un fil aussi court que possible. Assurez-vous DE NE PAS placer le fil d'alimentation à côté des câbles d'entrée de l'amplificateur ; cela entraînera des bruits. Évitez de placer le fil d'alimentation à proximité de l'antenne radio ou des conducteurs d'alimentation, ou à proximité de faisceaux ou d'un équipement sensible(s). Le fil d'alimentation transporte des intensités substantielles et peut entraîner des bruits. FIL DE MASSE (tous les modèles)

FRANÇAIS FRANÇAISLe fil de masse doit être relié directement sur le châssis du véhicule à proximité de l'amplificateur. Nous ne recommandons pas d'allonger le fil de masse dans toute installation car cela peut entraîner des boucles de mise à la terre nous souhaitées. Le point de masse dans le véhicule doit être une pièce métallique du châssis qui fait partie du châssis principal du véhicule ou qui y est soudée. Les surfaces peintes doivent être raclées ou nettoyées au sable afin d'exposer le métal nu avant de boulonner la cosse de mise à la terre. (Recouvrez la zone métallique nue avec de la peinture ou de graisse après avoir terminé de monter le fil de masse afin de protéger contre la rouille.)

OPTIONS DE MISE EN MARCHE À DISTANCE

OPTION UNE: Lorsque vous utilisez cette option avec tous les modèles Bass Tubes

à amplificateur: Pour une polyvalence maximale, le fil de mise en marche à distance orange doit être relié sur le conducteur "Accessoire", "Antenne auto" ou "Commande à distance" de l'unité source qui, l'un comme l'autre, fournit une tension positive de 12 V lorsque la source est mise en marche. OPTION DEUX : Lorsque vous utilisez cette option avec tous les BTA100 ET MBTA100: Si la source n'a pas de conducteur Antenne auto (ou si l'antenne auto se replie en cas de lecture d'une cassette), vous pouvez relier le fil de mise en marche à distance du Bazooka à amplificateur sur un point d'allumage ou accessoire au niveau de bloc-fusibles du véhicule. Dans cette configuration, le caisson d'extrêmes graves Bazooka à amplificateur sera en marche lorsque l'allumage est en marche. Cela peut entraîner l'amplification du bruit ou des sons transitoires de mise en marche/à l'arrêt lorsque l'unité source n'est pas utilisée. Cette option est donc moins intéressante que l'option une qui doit être préférée. Localisez la boucle cavalier Auto/Arrêt qui se trouve sur le faisceau de câblage; SAS expédie le caisson d'extrêmes graves Bazooka à amplificateur avec ce cavalier en position MARCHE. La boucle cavalier Marche/Arrêt JAUNE du raccord démontable doit être branchée sur le faisceau. RÉGLAGE DU FILTRE PASSIF A200 UNIQUEMENT Le filtre passif intégré sur le caisson d'extrêmes graves Bazooka à amplificateur est un filtre passe-bas électronique de 18 dB par octave, il a un point de traversée variable de 60 Hz à 250 Hz. Sélectionnez le point

FRANÇAIS de traversée que vous pensez être le mieux adapté à votre système. Réglez le potentiomètre étiqueté XOVER sur le point que vous avez sélectionné, 60 Hz étant la position entièrement à gauche (sens inverse des aiguilles d'une montre) et 250 Hz la position entièrement à droite (sens des aiguilles d'une montre). Une fois le filtre passif réglé, passez à l'étape suivante. INTERRUPTEUR DE PHASE (TOUS LES MODÈLES A100 UNIQUEMENT) Lorsque l'un des canaux d'entrée de niveau élevé est électriquement déphasé par rapport à l'autre canal d'entrée de niveau élevé, votre caisson d'extrêmes graves Bazooka à amplificateur semblera avoir peu ou pas de sortie et le son de toute sortie produite sera déformé. Si vous pensez que votre caisson d'extrêmes graves est déphasé, utilisez la procédure SUIS- JE EN PHASE pour établir un diagnostic et corriger la sortie du caisson d'extrêmes graves Bazooka à amplificateur. Une réponse aux graves adéquate sera alors produite. Pour corriger cette situation, il suffit d'actionner l'interrupteur de phase sur le Bazooka à amplificateur. Lorsque le signal d'entrée a la phase électrique correcte, le niveau de la sortie des graves sera le plus élevé lorsque la balance de la radio est réglée sur la position centrale. RÉGLAGE DU NIVEAU (TOUS LES MODÈLES A200 UNIQUEMENT) Localisez le potentiomètre étiqueté LEVEL. C'est la commande du niveau. Commencez avec la commande du niveau tournée entièrement à gauche (sens inverse des aiguilles d'une montre). Les basses doivent être à l'arrêt ou très faibles à ce niveau. Augmentez l'unité haut-parleurs jusqu'à ce que le son provenant des haut-parleurs existants commence à s'écrêter ou se déformer. C'est le point du système où vous obtiendrez le volume maximal avec le moins de distorsion possible. Avec l'unité haut-parleur à ce point, tournez la commande de gain de niveau lentement vers le haut jusqu'à ce que le volume des basses se mélange bien aux haut-parleurs haute fréquence existants. Ce doit être le réglage adéquat pour la commande de gain de niveau. Maintenant que le niveau est défini, vous voudrez peut-être revenir à la commande du filtre passif et ajuster le point de traversée à l'oreille pour répondre à la qualité sonore désirée de votre système.

INDICATEUR D'ALIMENTATION À DEL

Si les conducteurs d'alimentation, de masse et de commande à distance sont reliés correctement, la DEL s'allume.

FRANÇAISCommande des basses à distance (RBCM-EL) : Si vous souhaitez modifier le niveau des basses en fonction de ce que vous écoutez et que vous voulez disposer d'une manière aussi simple que possible de le faire, vous pouvez acheter une commande de niveau à distance optionnelle.

TOUS LES MODÈLES A200

Filtre passif et commande des basses à distance (RBCM-RS) : Si vous souhaitez faire varier le point de traversée en plus de modifier le niveau des basses en fonction de ce que vous écoutez et que vous voulez disposer d'une manière aussi simple que possible de le faire, vous pouvez acheter une commande de niveau et de filtre passif à distance optionnelle. Ces commandes à distance sont des accessoires qui sont disponibles auprès de votre revendeur Bazooka ou directement auprès de Bazooka. N'oubliez pas de venir découvrir les autres accessoires optionnels pour votre Bazooka sur

UNIQUEMENT) A l'arrière de tous les modèles à bobine mobile unique passifs Bazooka, vous trouverez une coupelle à bornes avec deux bornes de raccordement couleur platine 5 voies, la rouge indiquant la borne positive et la noire la borne négative. Raccordez la sortie de haut-parleur positive de votre amplificateur sur la borne positive rouge du Bazooka. Raccordez la sortie de haut-parleur négative de votre amplificateur sur la borne négative noire. Répétez ces étapes pour chaque Bazooka utilisé.

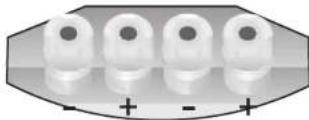

FRANÇAIS (BT6024DVC/6028DVC, BT8024DVC/8028DVC, BT1024DVC/1028DVC) A l'arrière de tous les modèles à double bobine passifs Bazooka, vous trouverez une coupelle à bornes avec quatre bornes de raccordement couleur platine 5 voies, la rouge indiquant la borne positive et la noire la borne négative. Raccordez la sortie de haut-parleur positive de votre amplificateur sur la borne positive rouge du Bazooka. Raccordez la sortie de haut-parleur négative de votre amplificateur sur la borne négative noire. Répétez ces étapes pour chaque Bazooka utilisé.

DÉPISTAGE DES PANNES

Suis-je en phase? Si vos entrées sont déphasées et que vous tournez la commande de balance de votre radio à fond d'un côté, droite ou gauche, la sortie des basses provenant du Bazooka

augmentera. Lorsque vous remettez la commande de la balance en position centrale, le niveau des basses diminuera. Cela confirme que le câblage de l'un de vos canaux d'entrée est déphasé par rapport à l'autre. Lorsque l'un des canaux d'entrée de niveau élevé du Bazooka à amplificateur est électriquement déphasé par rapport à l'autre canal d'entrée de niveau élevé, votre Bazooka semblera avoir peu ou pas de sortie et le son de toute sortie produite sera déformé. Si vous pensez que votre Bazooka est déphasé, utilisez la procédure SUIS-JE EN PHASE pour établir un diagnostic et corriger la sortie du Bazookas. Une réponse aux graves adéquate sera alors produite. Cela confirme que le câblage de l'un de vos canaux d'entrée est déphasé par rapport à l'autre. Pour corriger cette situation, il suffit d'actionner l'interrupteur de phase sur le Bazooka

à amplificateur. Lorsque le signal d'entrée a la phase électrique correcte, le niveau de la sortie des graves sera le plus élevé lorsque la balance de la radio est réglée sur la position centrale. Avez-vous un problème de phase? Si la réponse aux graves dans votre application semble être inférieure à celle attendue ou si les sons sont étouffés ou déformés, vous avez peut- être un problème d'annulation de phase.

Annulation de phase Lorsque deux haut-parleurs se trouvant dans la même plage de fréquence produisent des ondes sonores qui sont inversées les unes par rapport aux autres ou qui sont déphasées à 180°, ces ondes sonores s'annuleront réciproquement dans une certaine mesure. Cela s'entendra comme une chute du niveau de la sortie et/ou comme un son étouffé/déformé dans la réponse aux graves. La source de cette annulation de phase peut se trouver à tout point du parcours du signal. La cause évidente de ce problème peut être un branchement de haut-parleur dont la polarité a été inversée, mais ce n'est pas toujours le cas. Parfois, les canaux de l'amplificateur vont décaler leur phase de 180° sans raison apparente, ou un processeur de signaux peut avoir un réglage de phase incorrect ou le matériau source peut simplement avoir été enregistré avec une erreur de phase. Le placement du haut-parleur ainsi que l'acoustique de l'environnement d'écoute peuvent avoir une influence sur la phase. Quelle que soit la cause et où qu'elle se trouve, la solution est simple. PROCÉDURE DE CORRECTION DE LA PHASE Débranchez tous les Bazooka

sauf un de votre système. Assurez-vous que les raccords de fil lâches sont isolés afin d'éviter les risques de court-circuit au niveau de l'équipement électronique. Écoutez le système et notez le niveau de la réponse aux graves. Raccordez le Bazooka

suivant et comparez le niveau de la sortie combinée à celle de l'unité seule. Si la réponse aux graves augmente, la mise en phase est correcte et vous pouvez répéter cette procédure sur le Bazooka suivant. Si le niveau de la réponse aux graves diminue, la mise en phase n'est pas correcte et vous devez inverser les branchements de haut-parleur sur ce Bazooka

puis comparer de nouveau les sorties. Pour résumer : UNE AUGMENTATION EST UNE BONNE CHOSE, UNE DIMINUTION EST UNE MAUVAISE CHOSE ! En utilisant cette méthode, il est possible maintenir un nombre illimité de caissons d'extrêmes graves Bazooka

en phase parfaite. POUR UNE ÉCOUTE EN TOUTE SÉCURITÉ Une exposition continue à des volumes sonores élevés peut entraîner une perte d'audition permanente. Les systèmes audio haute puissance peuvent produire des sons dépassant largement les 130 dB. Mêmes de courtes durées de lecture à de forts volumes sonores peuvent perturber votre capacité à entendre les bruits utiles provenant des autres usagers de la route, ce qui peut constituer un risque. Utilisez votre bon sens et pratiquez une ÉCOUTE EN TOUTE SÉCURITÉ !

GARANTIE LIMITÉE (ÉTATS-UNIS) Southern Audio Services, Inc. garantit tous ses produits exempts de défauts liés au matériel et à la fabrication pendant une période dun (1) an à compter de la date dachat. Si le produit nétait pas tel que la garantie le présente, la seule obligation de SAS consisterait à réparer ou à remplacer le produit défectueux selon les termes de SAS: SAS limite son obligation découlant de toute garantie implicite conformément à la législation dun État à une période ne dépassant pas la période de garantie limitée. SAS et ses revendeurs BAZOOKA

autorisés déclinent tout spécialement toute responsabilité pour tous les dommages indirects ou consécutifs. Certains États nacceptent pas les limitations relatives à la durée de la garantie implicite et certains États nacceptent pas lexclusion ou la limitation des dommages indirects ou consécutifs. De ce fait, la limitation ou les exclusions ci-dessus peuvent ne pas vous concerner. Cette garantie vous donne des droits légaux spécifiques et vous disposez peut-être dautres droits, qui varient dun État à un autre. Ce qui est couvert: Cette garantie couvre tous les défauts matériels ou de fabrication (pièces et main- duvre) du produit. Ce qui nest pas couvert: Cette garantie ne couvre pas les éléments suivants:

1. les dommages survenant pendant le transport du produit à SAS pour réparation

(les réclamations doivent être présentées au transporteur).

2. Les dommages causés par un accident, un abus, une négligence, un mauvais usage

ou un fonctionnement ou une installation incorrects.

3. Les dommages causés par une catastrophe naturelle, y compris et sans sy limiter,

les incendies, les inondations, les tempêtes et autres calamités naturelles.

4. Tout produit doté dun numéro de série détruit, modifié, transformé ou supprimé.

5. Tout produit qui a été modifié ou transformé sans laccord de SAS.

Comment obtenir des services de garantie:

1. Vous êtes responsable de remettre le produit à un revendeur BAZOOKA

autorisé ou de contacter SAS au 1-800-THE TUBE pour obtenir un numéro dautorisation de retour. Le numéro dautorisation de retour doit être clairement indiqué sur la partie extérieure de la boîte. Le fret doit être prépayé jusque chez SAS. Les pièces de rechange couvertes par la garantie seront retournées en fret prépayé. Lensemble peut être retourné pour le service de garantie mais le retour sera en fret payable à larrivée.

2. Vous devez fournir une preuve de la date dachat du produit. Dans le cas contraire,

la date originale de fabrication sera utilisée pour déterminer la période de garantie.

3. Vous devez emballer le produit soigneusement pour éviter quil ne subisse des

dommages pendant son transport.

4. Après vous être procuré un numéro dautorisation de retour, expédiez le produit

concerné à ladresse ci-dessous.
