F120 RGB - Système de refroidissement pour ordinateur portable NZXT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur RGB pour ordinateur portable
Marque	NZXT
Modèle	F120 RGB
Dimensions	120 mm x 120 mm x 25 mm
Poids	Environ 150 g par ventilateur
Alimentation	12 V DC (connecteur PWM 4 broches)
Consommation électrique	Max 3,6 W par ventilateur
Type de roulement	Roulement dynamique fluide (FDB)
Vitesse de rotation	500 – 1500 RPM (contrôle PWM)
Débit d'air	Jusqu'à 75 CFM
Pression statique	Jusqu'à 2,5 mmH2O
Niveau sonore	21 – 33 dBA
Éclairage RVB	RVB adressable (compatible NZXT RGB & carte mère)
Connecteurs	1x PWM 4 broches, 1x RVB NZXT 4 broches
Contrôleur inclus	Oui (pour packs doubles et triples)
Logiciel de contrôle	NZXT CAM (Windows)
Matériau du cadre	Plastique ABS
Pales	7 pales optimisées pour le flux d'air
Garantie	2 ans
Entretien et nettoyage	Dépoussiérage régulier avec un chiffon doux sec ; ne pas utiliser de liquides
Sécurité	Débrancher l'alimentation avant toute manipulation
Pièces détachées et réparabilité	Ventilateur seul, contrôleur, vis de montage disponibles
Informations générales	Compatibilité : boîtiers PC standard (120 mm)

FOIRE AUX QUESTIONS - F120 RGB NZXT

Comment installer le ventilateur NZXT F120 RGB ?

Installation : Éteignez le PC. Branchez le câble PWM à un connecteur carte mère/contrôleur, et le câble RVB NZXT à un canal RVB NZXT ou à une prise RVB 4 broches de la carte mère. Fixez le ventilateur avec les vis fournies.

Quels sont les logiciels compatibles pour contrôler l'éclairage RVB ?

Le logiciel NZXT CAM est recommandé. Il permet de gérer les profils RVB et la vitesse des ventilateurs. Téléchargez-le depuis le site NZXT.

Le ventilateur est-il compatible avec ma carte mère ?

Oui, le ventilateur utilise un connecteur PWM standard et un connecteur RVB NZXT (4 broches). Si votre carte mère n'a pas de port RVB NZXT, vous pouvez utiliser un contrôleur NZXT ou un adaptateur.

Que faire si le ventilateur ne tourne pas ?

Vérifiez que le connecteur PWM est bien branché et que le ventilateur est alimenté. Assurez-vous que le BIOS ou le logiciel CAM configure la vitesse du ventilateur. Testez sur un autre port.

Comment nettoyer le ventilateur ?

Débranchez le PC. Utilisez un chiffon doux ou une bombe d'air comprimé pour dépoussiérer les pales. Évitez tout liquide pour ne pas endommager les composants électroniques.

Le ventilateur est-il bruyant ?

Le niveau sonore est de 21 à 33 dBA, ce qui est très silencieux. Si vous entendez un bruit anormal, vérifiez le montage et les vibrations.

Puis-je utiliser le ventilateur sans contrôleur RVB ?

Oui, le ventilateur fonctionne sans RVB tant que le câble RVB n'est pas branché. Vous pouvez contrôler la vitesse via PWM uniquement.

Quelle est la longueur des câbles ?

Les câbles mesurent environ 500 mm pour le PWM et 600 mm pour le RVB, ce qui permet une installation aisée dans la plupart des boîtiers.

Où puis-je trouver les pièces de rechange ?

Contactez le service client NZXT via support.nzxt.com. Des vis de montage et des contrôleurs sont disponibles.

Le ventilateur est-il garanti ?

Oui, la garantie est de 2 ans. Conservez la preuve d'achat pour toute réclamation.

MODE D'EMPLOI F120 RGB NZXT

A. Ventilateur Série F RVB Duo

Pack simple x1
140 mm Pack double x2
120 mm Pack triple x3

C. Vis M5

Pack simple x4
140 mm Pack double x8
120 mm Pack triple x12

B. Commande RVB

Pack simple x0
140 mm Pack double x1
120 mm Pack triple x1

B1. Canaux D'éclairage

X3

3.1 Installation - Ventilateur Série F RVB Duo...06
3.2 Installation - Commande RVB 10

3.1 INSTALLATION - VENTILATEUR SÉRIE F RVB DUO

SERIEF-RVBDUO

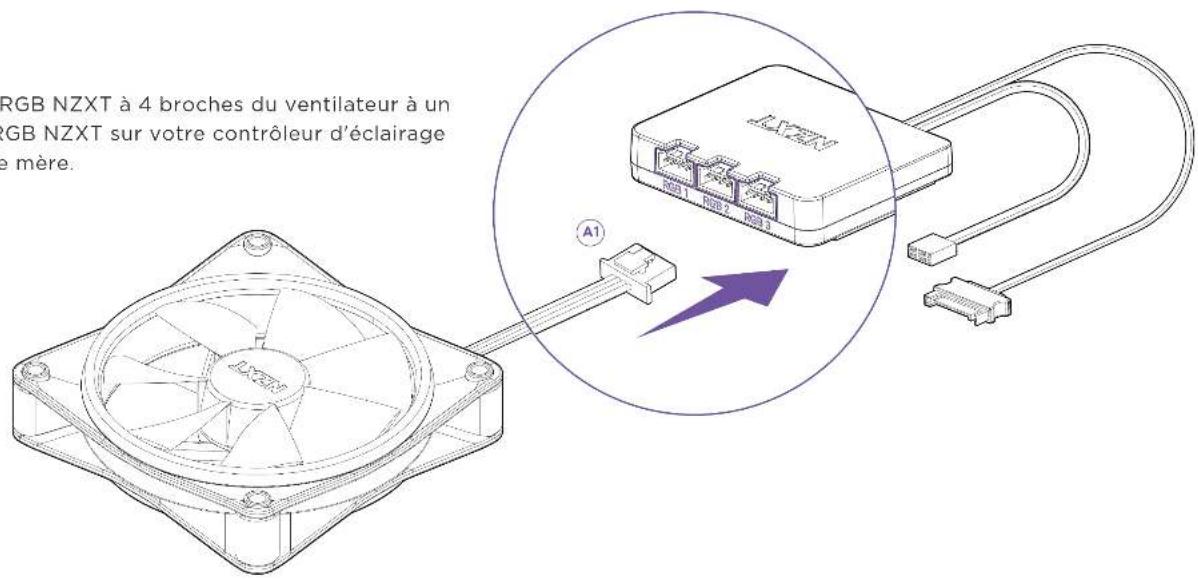

STEP1

Branchez le cable RGB NZXT à 4 broches du ventilateur à un canal d'éclairage RGB NZXT sur votre contrôle d'éclairage RGB ou votre carte mère.

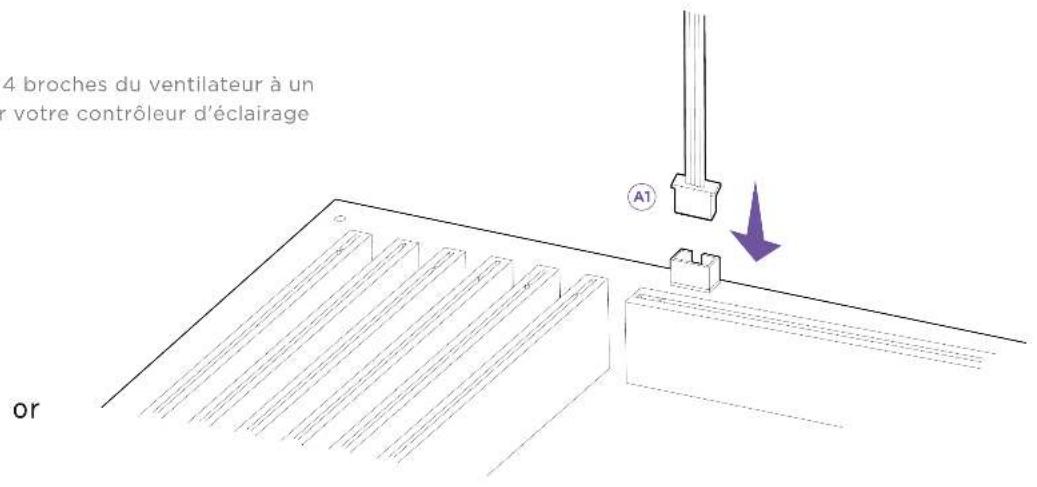

STEP1.1

Branchez le cable RGB NZXT à 4 broches du ventilateur à un canal d'éclairage RGB NZXT sur votre contrôle d'éclairage RGB ou votre carte mère.

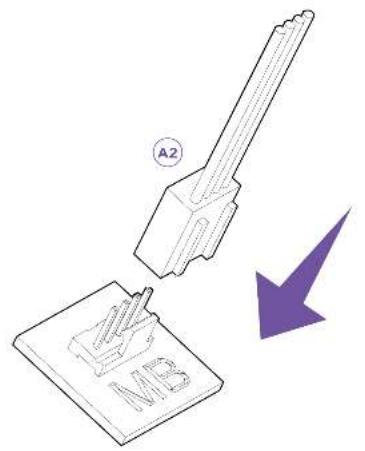

STEP2

Branchez le cable du ventilateur MLI à 4 broches à un connecteur ouvert sur votre commande de ventilateur ou votre carte mère.

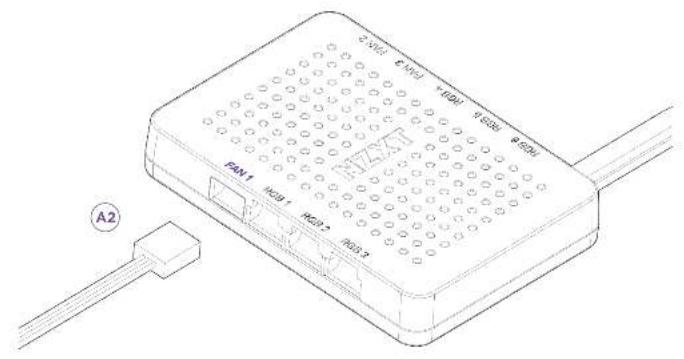

STEP 2.1

Branchez le cable du ventilateur MLI à 4 broches à un connecteur ouvert sur votre commande de ventilateur ou votre carte mère.

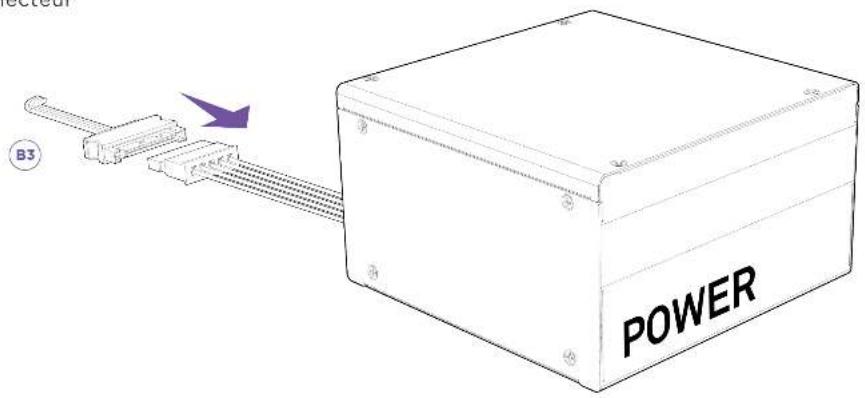

STEP1

Assurez-vous que votre PC est étéeint. Branchez le cable d'alimentation SATA de la commande au connecteur d'alimentation.

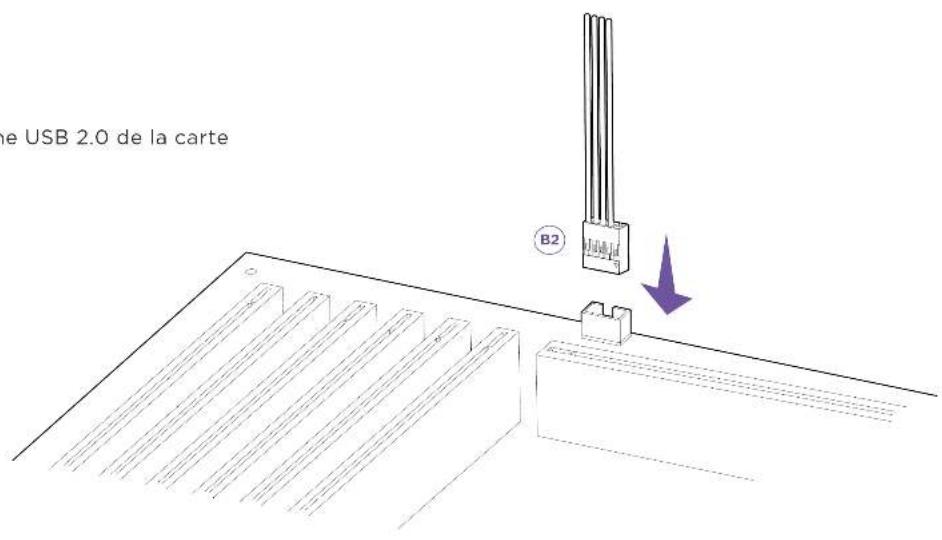

STEP2

Connectez le cable USB à un port interne USB 2.0 de la carte mère.

4. TÉLECHARGEMENT DE NZXT CAM

SERIEF-RVB DUO

NZXTCAM

Pour activer la commande de tes ventilateurs RVB, telecharge et installe le logiciel CAM sur nzxt.com/software/cam.

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter service@ nzxt.com avec une description détaillée de votre problème et votre preuve d'achat. Vous pouze aussi commander des pieces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT: NZXT.com
