ARP5010 - Climatisation Royal Sovereign - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatisation mobile
Capacité de refroidissement	5000 BTU
Consommation énergétique	Classe énergétique A
Niveau sonore	54 dB
Dimensions	32 x 30 x 70 cm
Poids	25 kg
Fonctionnalités supplémentaires	Déshumidification, Ventilation
Utilisation	Idéal pour les pièces jusqu'à 20 m²
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - ARP5010 Royal Sovereign

Comment installer le climatiseur Royal Sovereign ARP5010?

Pour installer le climatiseur, placez l'appareil près d'une fenêtre. Utilisez le kit de fenêtre fourni pour sceller l'ouverture et assurez-vous que le tuyau d'évacuation est correctement fixé. Consultez le manuel d'utilisation pour des instructions détaillées.

Quel type de maintenance nécessite le Royal Sovereign ARP5010?

Il est recommandé de nettoyer ou de remplacer le filtre tous les mois pour garantir un fonctionnement optimal. De plus, vérifiez régulièrement le tuyau d'évacuation pour vous assurer qu'il n'est pas obstrué.

Pourquoi mon climatiseur ne refroidit-il pas correctement?

Assurez-vous que le filtre à air n'est pas obstrué et que le tuyau d'évacuation est correctement installé. Vérifiez également que la température est réglée en mode refroidissement et que la température ambiante n'est pas trop élevée.

Le climatiseur fait un bruit anormal, que faire?

Un bruit anormal peut être causé par un objet bloquant le ventilateur ou par un problème interne. Éteignez l'appareil et vérifiez s'il y a des obstructions. Si le problème persiste, contactez le service client.

Comment changer les réglages de température sur le Royal Sovereign ARP5010?

Utilisez les boutons de contrôle situés sur le panneau avant ou la télécommande pour ajuster la température souhaitée. Vous pouvez également sélectionner le mode de fonctionnement souhaité (refroidissement, ventilation, déshumidification).

Le climatiseur consomme beaucoup d'énergie, que faire?

Vérifiez que le climatiseur est correctement dimensionné pour votre espace. Éteignez les appareils inutiles et fermez les fenêtres et les portes pour améliorer l'efficacité énergétique. Utilisez des réglages de température modérés.

Comment évacuer l'eau du Royal Sovereign ARP5010?

L'ARP5010 utilise un système d'évaporation automatique pour l'eau condensée. Cependant, si le réservoir est plein, videz-le en retirant le bouchon de drainage situé à la base de l'appareil.

Y a-t-il une garantie sur le climatiseur Royal Sovereign ARP5010?

Oui, le Royal Sovereign ARP5010 est généralement livré avec une garantie limitée. Consultez les documents d'achat ou le site web du fabricant pour plus de détails sur la durée et les conditions de la garantie.

MODE D'EMPLOI ARP5010 Royal Sovereign

Veuillez dire et conserver ces directives pour consultation future.

Royal Sovereign International, Inc

CONDITIONNEUR D'AIR PORTABLE

ARP-5008-5010

INTRODUCTION

Merci d'avoir choisi Royal Sovereign pour vous procurer, a you et a voyage familie, tout le comfort au foyer dont vous avez besoin dans toute maison, votre apportionement ou vret bureau. Ce conditionneur d'air portable peut etre instalé en quelsques minutes seulement et deplace aisément d'une piac à l'autre. Il s agit d'un apparil multifonctionnel de climatisation qui peut fonctionner en mode conditionner d'air, deshumidificateur et ventilateur. Ce manuel contient des renseignements utiles pour le soin et l'entretien appropriés de voter nouvel appeil. Veuillez consacr qelles instanta a une lecture attentive des directives. Un appeil bien entretenu you procurera des annes de fonctionnement sans socis.

TABLE DES MATIÈRES

Page

Règles de sécurité 4

Localisation des pièces 5

Illustration et fonctions du panneau de commande 6

Illustration et fonctions de la télécommande 6

Introduction 7

Installation 9

Entretien 9

Dépannage 10

Fiche technique 11

Garantie 12

Characteristiques electriques et cordon d'alimentation

Verifie que l'alimentation électrique à utiliser est adaptée au mode choisi. Les caractéristiques électriques nominales de votre nouveau conditionnéur d'air sont indiquées sur sa plaque signalétique. Veuillez tenir compte des valeurs nominales en vérifier les exigences electrométriques afin de respecter les codes de l'électricité locaux.

• Installez votre conditionnéur d'air conformément aux directives indiquées.
• Ne modifies�除ed compositions from the same composition.
  N'introduisez ni doigs, ni crayons, ni autres objets dans l'appareil et n'obstruez d'aucune façon le débit d'air.
  Assurez-vous que l'alimentation électrique utilisée correspond à la tension nominale de l'appareil.
  N'utilisez qu'une prise electrique mise à la terre à trois bornes et correctement installée de calibre 115 V, 60 Hz, 15 A ou plus.
• Si la prise électrique que vous prévoyez utiliser n'est pas correctement mise à la terre ou protégée par fusible temporisé ou disjoncteur, il est recommendé de faire installer une prise appropriée par un electricien compétent.
• Cet apparéil est muni d'une prise à fusible intégré. Faites l'essay de la prise d'alimentation (voir page 7) avant l'utilisation pour vérifier le fonctionnement normal.
• N'utilisez pas cet apparéil avec un cordon prolongateur ou un adaptateur de fiche.
• Si le cordon d'alimentation ou la prise sont endommages dequelconque facon,veuillez contacter le service à la clientele de Royal Sovereign (voir page 12).
• Ne branchez pas ce cordon d'alimentation sur une prise électrique lâche.
• Désactivez et débranchez le conditionneur d'air avant de le nettoyer, de retarder le filtré ou de ranger l'appareil en vue d'une longue période d'inutilisation.

Utilisation générale

• Ne laissiez aucun objet obstruer les sorties d'air de l'appareil.
  N'introduisez aucun objet dans le conditionneur d'air.
• Prévenez tout déversement ou éclaboursement d'eau sur le boitier ou le panneau de commande.
• Ne déposez pas d'articles lourds sur l'appareil et ne vous assoyez pas sur celui-ci.
• Verifiez que le bouchon de drainage est installé sous l'appareil.
• Drainez l'appareil avant de le déplacer ou de le ranger.

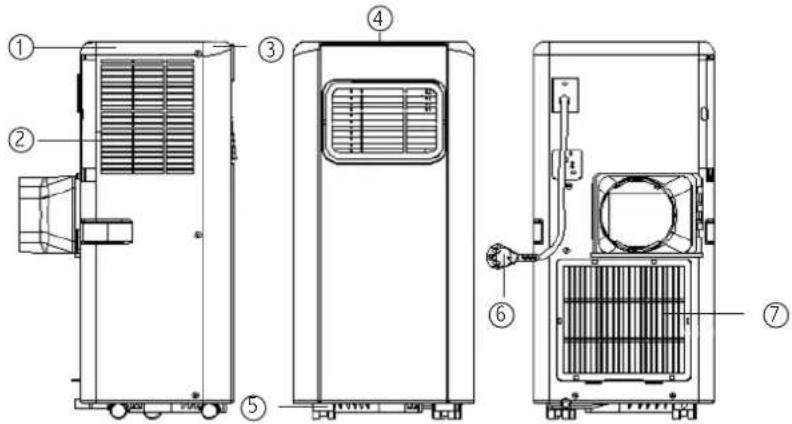

LOCALISATION DES PIECES

1. Panneau arriere 2. Admission d'air 3. Panneau avant 4. Panneau de commande 5. Roulette 6. Cordon d'alimentation 7. Admission d'air

Côté Avant Retour

ACCESSIONS

PIÉCES	Conditionnéur d'air' portable	Tuyau d'évacuation clip	de fixation ronde extrémite	fenêtre	Ensemble pour fenêtre coulissante
PIÉCES NOM
QUANTITÉ 1 1 1 1	1

Fig.2

Royal Sovereign

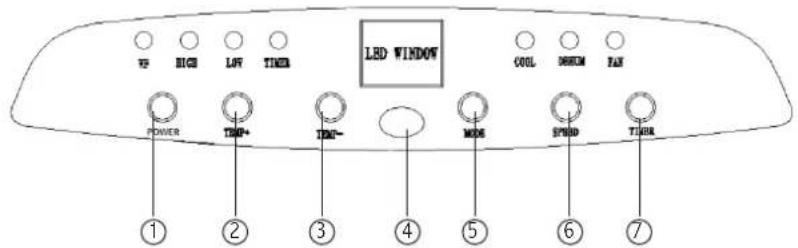

FONCTIONNEMENT PAR PANNEAU DE COMMA

Fig.3

1. Touche de MISE EN FONCTION
2. Touche de MISE EN FONCTION
3. Touche de TEMPERATURE
4. FENÉTRE DU RÉCEPTEUR DE SIGNAL
5. Touche de MODE DE FONCTIONNEMENT
6. Indicateur de régime du ventilateur
7. Touche MARCHE/ARRET DE MINUTERIE

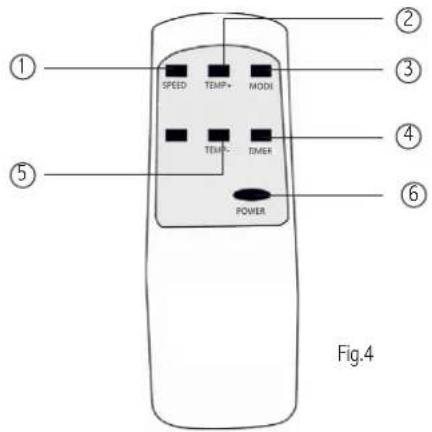

FONCTIONNEMENT PAR TÉLECOMMA

1. Touche de MISE EN FONCTION

Presser cette touche pourmettre en marche ou arreter l'appareil.

1. Touche MINUTERIE

Presser cette touche pour régler la minuteurie de mise en fonction ou hors fonction.

1. Touches de TEMPERATURE/MINUTERIE

Utiliser ces touches pour programmer la température voulue.

Ces touches servent également au réglage de mise en fonction et hors fonction de la minuterie.

1. Touche RÉGIME

Presser cette touche pour désiré le régime du début d'air élevé ou bas.

1. Touche MODE

Presser cette touche pour selectionner parmi les modes ventilateur, refroidisseur et déshumidificateur.

1. Compartment de pile

Ouvr pour introduire ou changer la pile (CR2025, 3 V)

INTRODUCTION

Les directives ci-dessus vous permettront de préparer votre conditionneur d'air en vue du fonctionnement le plus efficace possible de l'appareil:

• Installé le conditionnéur d'air près d'une prise de courant.
• Installé le tuyau d'event, puis installez la glissière pour fenêtre dans la fenêtre tel qu'illustré aux figures 5 et 5a.
• Branchez le cordon d'alimentation sur une prise de courant mise à la terre de 115 V c.a./60 Hz.
• Pressez la touche de MISE EN FONCTION pourmettre le conditionneur d'air en fonction.

Avant l'utilisation

Remarque: Plage de températures de fonctionnement :

	Refroidissement maximum	Refroidissement minimum
DB/WB (°F /°C)	95/(75°F /27.8°C)	64/(54°F /12.2°C)

Laissez le conditionneur d'air pose à la verticale pendant au moins deux heures avant l'utilisation initiale.

• Verifiez que le tuyau d'event a ete correctement instalé.
  Vérifiez que le bouchon de drain en caoutchouc est bien fixé dans l'orifice de drainage au dos de l'appareil afin de prévenir les fuites d'eau.
  Veillez a ce que le conditionneur d'air soit posé sur une surface plane.

Précautions à prendre lors du fonctionnement en mode de refroidissement et de déshumidification : Fig.0

Lorsque le conditionneur d'air est mis hors fonction puis remis en fonction, prevoyez trois minutes de refroidissement du compresseur avant le redemarrage.
- En cas de panne de courant, attendez trois minutes avant de remettre l'appareil en fonction.
- Vérifiez que la source d'alimentation électrique est conforme.
- La prise est adaptée au courant alternatif (c. a.).
- Ne branchez simultanément aucun autre appareil sur la prise.
- La source d'alimentation électrique doit etre de 115 V c.a., 60 Hz.

Effectuez une vérification de la fiche d'alimentation :

• Presse la touche de réinitialisation (RESET) du cordon d'alimentation.
• Branchez le cordon de l'appareil sur une prise électriche.
• Pressez la touche d'essay (TEST) du cordon d'alimentation. La touche d'essay est pensée ressortir.
• Pressez la touche d'essay pour utiliser l'appareil.
  Nutilise pas le conditionneur d'air si I essai a echoue. Le voyant lumineux vert du cordon d'alimentation sillumine lorsque la fiche fonctionne correctement.

Royal Sovereign

Réglages de température: Celsius en Fahrenheit (ou Fahrenheit en degrés Celsius)

• Pour changer Re.: Appuyez sur temp + et tentative simultanée.

Fonctionnement en mode de refroidissement

• Pressez la touche « Mode » jusqu'à ce que l'iconde refroidissement « Cool » apparaisse.

• Pressez la touche « Temp+ » ou « Temp- » pour sélectionner le réglage de température ambiente voulu. (62 °F à 90 °F/16 °C à 31 °C)

• Pressez la touche « Fan Speed » pour seLECTIONner le régime du ventilateur.

Chauffage (l'appareil de refroidissement simple ne comporte pas cette fonction)

• Pressez la touche « Mode » jusqu'à ce que l'icone de chauffage « Heat » apparaisse.

• Pressez la touche Temp+ « ou « Temp- » pour sélectionner le réglage de température ambiente voulu. (62 °F/16,5 °C à 88 °F/31 °C)

• Pressez la touche « Fan Speed » pour sélectionner le régime du ventilateur.

Fonctionnement en mode de déshumidification

• Pressez la touche « Mode « jusqu'à ce que levoyant lumineux de déshumidification clignote.

Fonctionnement du ventilateur

• Pressez la touche « Mode » jusqu'à ce que l'icone de ventilation « Fan » s'affiche.

• Pressez la touche « Fan Speed » pour sélectionner le régime du ventilateur.

Fonctionnement de la minuterie

Réglage de mise en fonction par minuterie

Avec le conditionneur d'air hors fonction, presse la touche « Timer » et selectionnez l'heure de mise en fonction voulue à l'aide des touches de réglage de la température et de l'heure.
L'indication « Preset ON Time « s'affiche au panneau de commande.
- La plage du réglage de la mise en fonction est de 0 à 24 heures.
Réglage de mise hors fonction par minuterie
Ave le conditionneur d'air en fonction, pressez la touche « Timer » et selectionnee l'heure de mise hors fonction voulue à l'aide des touches de réqlage de la température et de l'heure.
L'indication " Preset OFF Time s'affiche au panneau de commande.
La plage du reglage de la mise hors fonction est de 0 à 24 heures.

Fonction d'alarme de bac d'eau interne de drainage plein

Le bac d'eau interne du conditionneur d'air compe un contacteur de nivea de sute controlant le nivea d'eau. Lorsque le nivea de I'eau atteint un seuil donne, le yuant lumineux de bac plein sillumine. (Si la pompe a eau est endomagee, lorsque le bac d'eau est plein, retirez le bouchon de drain en caoutchou au fond de I'appareil ain que I'eau s'évacue de I'appareil.)

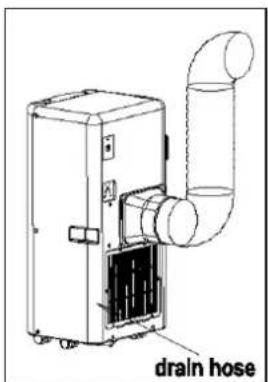

Drainage continu

S'il est prevu que I'appareil sera laissé longtemps sans supervision, retriez le bouchon de drain en caoutchoc de l'orifice de drainage au fond de I'appareil et raccordez un tuyau de drainage à la bride de fixation inférieure. L'eau s'évacuera complètement de I'appareil.
Si la pompe a eau est endomagee, le drainage en continu peut etre effectue, ce qui signifie que la pompe a eau ne sera pas mise en fonction et que l'appareil fonctionnera tout aussi bien asi.
Si la pompe a eau est endomagee, le drainage intermittent peut eglement et re effectue. En pareil cas, lorsque le voyant lumineux de bac d'eau plein s'illumine, raccordez un tuyau de drainage à la bride de fixation inférieure, de sorte que toute l'eau du bac puisse s'évacuer de l'appareil, qui fonctionnera tout aussi bien ainsi.

INSTALLATION

Directives d'installation

• Installez le conditionneur d'air sur une surface plane à au moins 12 pouces (30,5 cm) de tout mur ou objet pouvant abstruer l'aération. (voir fig. 7)
  Le cablage de la prise de courant doit être conforme aux exigencies locales en matière d'électricité.

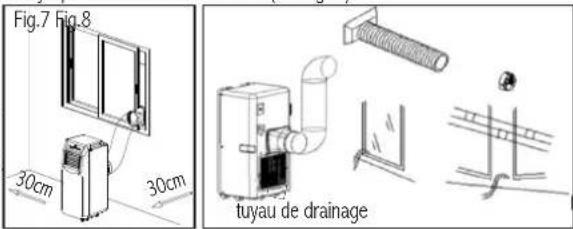

Introduction à l'installation du tuyau d'event

Installation temporaire

• Enforcez en les tournant les deux extrémités du tuyau d'event dans la bride de fixation carree et la bride de fixation plate.
• Introduisez la bride de fixation carree dans les ouvertures au dos du conditionneur d'air (voir fig. 8)
• Placez l'autre extrémité du tuyau d'event pres de l'appui de fenêtre à proximité.

Installation de la trousse de glissiere pour fenetre

La glissière pour fenêtre peut être installée à l'horizontal ou à la verticale. Ouvrez la fenêtre et placez la glissière pour fenêtre sur le rebord interieur de la fenêtre. Ajustez la glissière à la largeur de la fenêtre. Les dimensions de fenêtre minimales et maximales que permet la glissière pour fenêtre sont indiquées aux figures 9 et 9a.

ENTRETIEN

Énoncé

• Avant le nettoyage, veilles à débrancher l'appareil de la prise de courant d'alimentation.
  Nutilisez pas d'essence ni de diluants pour peinture ou d'autres substances chimiques pour nettoyer l'appareil.
• Ne nettoyez pas directement l'appareil (voir fig. 10);
• Si le conditionneur est endommagé, veuillez communier avec le détaillant ou un technicien réparateur.

1. Filtre à air

• Si de la poussière ou saleté obstrue le filtré à air, ce dernier doit être nettoyé toutes les deux semaines.
• Retrait: ouvre la grille d'admission d'air et retirez le filtré à air.
  Nettoyage: Nettoyez le filtré à air à l'aide d'un détergent neutre et d'eau légarement chaude (104 °F/40 °C) et laissez l'appareil s'assécher à l'ombre.
• Installation: place the filtre a air dans la grille d'admission et reinstalle les composants tels qu'ils l'etaient.

2. Nettoyage de la surface du conditionneur d'air

Nettoyez d'abord la surface à l'aide d'un détergent neutre et d'un linge humide, puis essuyez l'appareil avec un linge sec.

Royal Sovereign

DéPANNAGE

Problème Cause	possible Solutions suggérées
L'appareil ne se met pas en fonction après l'appui sur la touche d'alimentation	L'appareil ne se met pas en fonction après l'appui sur la touche d'alimentation	Vérifier la fiche du cordon d'alimentation et la réinitialiser. Attendre trois minutes, puis remettre l'appareil en fonction.
	Le voyant lumineux de bac d'eau plein clignote lorsqu le bac est plein. Vider le bac d'eau (voir page 8)
	La température ambiente est supérieure à la température du réglage. (mode de chauffage électrique)	Réinitialiser le réglage de la température.
	La température ambiente est inférieure à la température du réglage. (mode de refroidissement)	Réinitialiser le réglage de la température.
Le refroidissement est insuffisant	Les portes ou les fenêtres ne sont pas fermées.	Positionner correctement le tuyau d'évacuation d'air en le gardant le plus court possible et libre de pris pour éviter l'engagement.
	Il y a des sources de chaleur dans la piece.	Vérifier la sortie d'air et y retarder tout obstacle pouvant l'obstruer.
	Le tuyau d'évacuation de l'air n'est pas raccordé ou est obstrué. Raccorder ou nettoyer le tuyau d'event.
	Le réglage de la température est trop élevé. Réinitialiser le réglage de la température.
	L'admission d'air est obstruée. Nettoyer l'admission d'air.
Bryant	Le sol est dénivélé ou pas assez plat. Placez l'appareil sur une surface plane et nivélée si possible
	La circulation du frigorigène à l'intérieur du conditionner d'air émet un bruit. Ceci est normal.
Code E0	Défaillance de la sonde de température ambiente.	Remplacer la sonde de température ambiente (l'appareil peut quand même fonctionner sans que la sonde soit remplaçaee.)
Code E2	Le bac d'eau est plein. Vider complètement le bac d'eau.

FICHE TECHNIQU

Les valeurs mentionnées dans le texte ne sont indiquées qu'à titre de reférence; l'utilisation dans d'autres pays ou régions peut entraîner des variations et doit se fonder sur le fonctionnement pratique.

Description du produit ARP-5008 ARP-5010
Capacité de refroidissement (BTU) 8000 BTU 10000 BTU
Tension/fréquence 115 V / 60 Hz 115 V / 60 Hz
IPuissance d'entrée 860 W 1050 W
Intensité sonore lors du fonctionnement 65 dB		65 dB
Minuterie 24 hours 24 hours
Liquide de refroidissement R410 A
Dimensions		13 x 11 x 26.7 (33 x 28 x 68 cm)
Poids		42.2 lbs (22 kg)
		45.2 lbs (24 kg)

"Les déchets électriques ne doivent pas être éliminés avec les déchets domestiques.

Veuillez recycler la ou des installations existent à cette fin. Renseignez-vous auprès des autorités locales ou de leur détaillant pour des conseils sur le recyclage."

Royal Sovereign

GARANTIE

Garantie complète d'un an

Royal Sovereign garantit que chaque conditionneur d'air est exempt de tout defaut de materiaiu et de fabrication. En vertu de la presente garantie, nous avons l'obligation de réparer ou de remplacer gratuitemment toute piece defectueuse d'un appareil livre à un centre de service autorise de Royal Sovereign, sauf les pieces endomagées durant le transport. Cette garantie est offerte à l'acheteur d'origine pendant une période d'un an à compter de la date d'achat. La garantie n'est pas transférable. La presente garantie est en vigueur uniquement si le conditionneur d'air a eté alimenté sur un courant alternatif (c.a.) conformément aux directives du fabricant qui accompagnent l'appareil.

Garantie limitée de cinq ans (compréseur)

Pendant une période de cinq ans à compter de la date d'achat, si le conditionneur d'air a été utilisé et entretenu de la façon indiquée dans le manuel de directives accompagnant l'appareil, Royal Sovereign s'engage à fournir gratuitemment un compresseur de remplacement (pieces seulement), s'il est déterminé que le compresseur d'origine presente un défaut de matériel ou de main-d'oeuvre. S'il s'avere nécessaire de réparer l'appareil, veillez communiquer avec le centre de service à la clientèle. L'acheteur assume les frais d'expédition, d'assurance et autres frais de transport de l'appareil vers notre usine ou centre de service. S'il est nécessaire d'expédier l'appareil, il doit être emballé ajustement de façon à éviter les dommages eventuels durant le transport, dommages quant auxquels nous n'assumerons aucune responsabilité.

Exclusions

La presente garantie exclut et ne couve pas les defaillances et les pannes de vote conditionneur d'air portable Royal Sovereign qui ont ete causees par des reparations efectuees par une personne ou un centre de service non autorisés, une mauvaise manipulation de l'appareil, une mauvaise installation, des modifications ou une utilisation irraisonnable, y compris l'utilisation d'une tension d'alimentation inadique, les catastrophes naturelles ou le manque d'entretien necessaire et raisonnable de l'appareil. Cette garantie remplace toute autre garantie expresse. Royal Sovereign n'accepte aucune responsabilité quant aux dommages consecutifs ou indirects. Cette restriction ne s'applique pas si vous residez dans un endroit qui ne permit pas l'exclusion ou la restriction des dommages consecutifs ou indirects. Cette garantie you confere des droits juridiques particuliers, auxquels peuvent s'ajouter d'autres droits qui varient selon les pays.

ROYAL SOVEREIGN INTERNATIONAL, INC.

2 Volvo Drive Rockleigh, NJ 07647 E-U.

TEL:[phone]TELEC:1-201-750-1022
