MODE D'EMPLOI PMA1600NE DENON

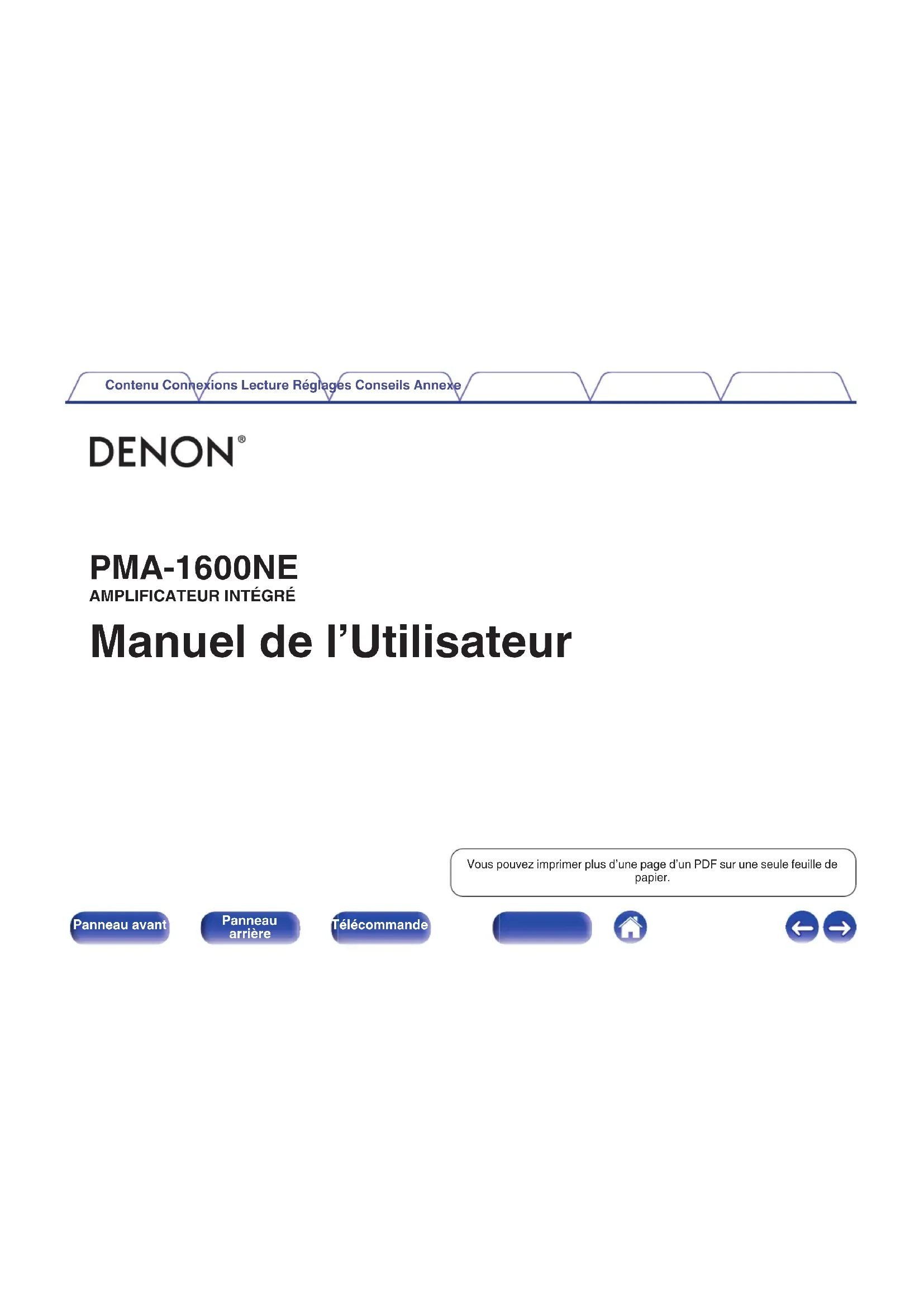

Manuel de l’Utilisateur

Vous pouvez imprimer plus d’une page d’un PDF sur une seule feuille depapier. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexAccessoires

Portée de la télécommande

Nomenclature et fonctions

Connexions Branchement enceintes

Connexion des enceintes

Connexion à double câblage

Connexion d’un dispositif de lecture

Connexion d’un dispositif d’enregistrement

Connexion à un périphérique avec des connecteurs de sortie audio numérique

Connexion d’un PC ou Mac

Connexion du cordon d’alimentation

Lecture Mise sous tension

Sélection de la source d’entrée

Coupure temporaire du son

Réglage de la tonalité

Sélection de la luminosité de l’affichage

Connexion et lecture à partir d’un ordinateur (USB-DAC)

Connecter et lancer la lecture à partir d’un dispositif numérique (Coaxial/Optique)

Réglages Réglage du mode de veille automatique

Désactivation du mode Veille auto

Contenu Connexions Lecture Réglages Conseils Annexe Contenu

Panneau avant Panneau arrière Télécommande IndexConseils Conseils

Dépistage des pannes

Annexe Convertisseur N/A

Renseignements relatifs aux marques commerciales

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexNous vous remercions d’avoir acquis cet appareil Denon. Pour un fonctionnement optimal, veuillez lire attentivement ce manuel de l’utilisateur avant de vous servir de l’unité. Après avoir lu le manuel, veuillez le conserver pour toute référence future. Accessoires Assurez-vous que les articles suivants sont fournis avec l’appareil.

Guide de démarrage rapide CD-ROM (Manuel de l’Utilisateur) Instructions de sécurité Cordon d’alimentation Télécommande (RC-1213) Piles R03/AAA Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexInsertion des piles

Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

Insérez correctement deux piles dans le compartiment à pile comme indiqué.

Remettez le couvercle en place. REMARQUE

Pour éviter un endommagement de la télécommande ou une fuite du liquide despiles : Ne pas mélanger piles neuves et anciennes. Ne pas utiliser deux types de piles différents. Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur ducompartiment avant d’insérer de nouvelles piles. Portée de la télécommande Pointez la télécommande vers le capteur de télécommande de l’unité.

Panneau avant Panneau arrière Télécommande IndexCaractéristiques Audio haute qualité

Circuit Push-pull unique UHC-MOS avancé L’UHC-MOS FET est employé pour l’étage de sortie de l’amplificateur de puissance. Le courant stabilisé est de 30 A et le courant instantané de 120 A. La stabilité de fonctionnement affectée par les écarts de température est améliorée à l’aide du double FET sélectionné à la première étape au niveau de l’amplificateur de tension. De plus, la propriété de phase est stabilisée à la plage élevée à l’aide du circuit d’amorçage en cascade.

Alimentation Afin de tirer le meilleur parti du Circuit Push-pull unique UHC-MOS avancé, cette alimentation puissante se compose d’un double transformateur à montage LC, de diodes à barrière Schottky qui disposent d’une capacité de courant élevée et un d’un condensateur de type bloc personnalisé, ajusté pour obtenir un son de haute qualité.

Mise à la terre mécanique Un châssis composé de 6 blocs discrets blindés pour chaque niveau de signal et un socle en matériau haute densité poursuivent le concept de mise à la terre mécanique, éliminant les influences provoquées par les vibrations externes et empêchant la transmission des vibrations du transformateur, source de vibrations internes, au circuit de l’amplificateur. Haute performance

Équipé d’une fonction USB-DAC pour prendre en charge la lecture de sources sonores haute résolution Cet appareil prend en charge la lecture de formats audio de haute résolution tels que les fichiers DSD (2,8/5,6/11,2 MHz) et des fichiers PCM jusqu’à 384 kHz/32 bits. Il offre une qualité de lecture supérieure des fichiers haute résolution dans cet appareil à partir d’un ordinateur via une connexion USB-B.

Bornes DIGITAL AUDIO IN (COAXIAL/OPTICAL) Il vous est possible de lire les signaux PCM jusqu’à 192 kHz/24 bits par entrée des signaux audio numériques à partir d’un périphérique externe dans cet appareil.

Égalisateur phono Même un utilisateur possédant des disques analogiques sera satisfait parce que le circuit d’égalisateur phono pour entrée FET prend en charge MM/MC. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexNomenclature et fonctions Panneau avant

Touche d’alimentation (X) Elle permet de mettre sous/hors tension l’alimentation. (v p. 27)

Témoin d’alimentation Il s’allume comme suit en fonction du statut d’alimentation :

Hors tension : Arrêt

Lorsque le circuit de protection est activé : Rouge (clignote) Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Index. ru Q0e

Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 5)

Touche ANALOG MODE Permet de sélectionner ANALOG MODE. (v p. 30)

Témoin ANALOG MODE S’allume comme suit, en fonction de l’état du ANALOG MODE :

ANALOG MODE éteint : Arrêt

Témoin SOURCE DIRECT S’allume comme suit, en fonction de l’état du SOURCE DIRECT :

Mode SOURCE DIRECT désactivé : Arrêt

Bouton VOLUME Elles permettent d’ajuster le niveau du volume. (v p. 28)

Affichage Affiche des informations telles que le nom de la source d’entrée, le type de signal audio numérique et la fréquence d’échantillonnage.

Bouton de sélection de source d’entrée (INPUT SELECTOR) Elle permet de sélectionner la source d’entrée. (v p. 28) Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Index.

Prise de casque (PHONES) Utilisée pour connecter un casque. Désactivez la sortie d’enceinte lorsque vous utilisez un casque. REMARQUE

Afin d’éviter toute perte auditive, n’augmentez pas excessivement le niveau du volume lors de l’utilisation du casque.

Bouton de contrôle BASS Ce réglage permet d’ajuster le niveau de volume pour les graves. (v p. 28)

Bouton de contrôle TREBLE Ce réglage permet d’ajuster le niveau de volume pour les aigus. (v p. 28)

Bouton de contrôle BALANCE Permet d’équilibrer la sortie du volume entre les enceintes gauche et droite. (v p. 28)

b, c et d peuvent être ajustés lorsque 7 est éteint (le mode SOURCE DIRECT est éteint). Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexPanneau arrière

Connecteurs d’DIGITAL AUDIO IN Utilisés pour connecter des appareils équipés de connecteurs de sortie audio numériques et un PC.

“Connexion à un périphérique avec des connecteurs de sortie audio numérique” (v p. 23)

“Connexion d’un PC ou Mac” (v p. 24)

Commutateur de sélection CARTRIDGE Réglez ce commutateur sur MM ou MC en fonction du type de cellule utilisé sur votre platine. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Index. ter

Bornes audio analogiques (AUDIO IN) Utilisées pour connecter des dispositifs équipés de bornes audio analogique.

“Connexion d’un dispositif d’enregistrement” (v p. 22)

Borne SIGNAL GND Utilisées pour connecter un lecteur d’enregistrement. (v p. 21)

Bornes d’enceintes (SPEAKERS) Utilisées pour connecter des enceintes. (v p. 17)

Bornes d’entrée/sortie de commande IR (IR CONTROL IN/OUT) Utilisées pour connecter des lecteurs réseau audio Denon à un contrôleur IR.

Connecteurs AUDIO OUT (RECORDER) Utilisés pour connecter la borne d’entrée d’un enregistreur.

Prise CA (AC IN) Utilisée pour brancher le cordon d’alimentation. (v p. 25) Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexTélécommande

Utilisation de cet appareil

Émetteur infrarougeIl transmet les signaux provenant de la télécommande. (v p. 5) Touches sélection de source d’entréeElle permet de sélectionner la source d’entrée. (v p. 28) Touche du ANALOG MODEPermet de sélectionner ANALOG MODE. (v p. 30) Touche MUTE (:)Cette touche met en sourdine la sortie audio. (v p. 28) Touche d’alimentation (AMP POWER X)Ceci permet de mettre sous/hors tension l’alimentation (veille). (v p. 27) Touches VOLUME (df)Elles permettent d’ajuster le niveau du volume. (v p. 28) Touche DIMMERPermet de changer la luminosité de l’affichage. (v p. 29) Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexw

Fonctionnement du lecteur CD Un lecteur Denon peut être utilisé.

Touche d’alimentation (POWER X)

Touche de sélection du mode de télécommande (REMOTE MODE CD)

Touches numériques (0 – 9, +10)

La télécommande peut ne pas fonctionner avec certains produits. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo

Fonctionnement du lecteur audio réseau Pour faire fonctionner un lecteur audio réseau Denon, appuyez sur la touche REMOTE MODE NET pour basculer la télécommande en mode de fonctionnement de lecteur audio réseau.

Touche d’alimentation (POWER X)

Touche de sélection du mode de télécommande (REMOTE MODE NET)

Touches numérotées (0 – 9, +10)

Panneau avant Panneau arrière Télécommande IndexQ2

L’amplificateur peuvent être utilisés avec les touches de fonctionnement de l’amplificateur même lorsque le mode de la télécommande est NET.

Lorsque vous l’utilisez, reportez-vous également aux instructions de fonctionnement des autres périphériques.

La télécommande peut ne pas fonctionner avec certains produits. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Contenu Branchement enceintes 17 Connexion d’un dispositif de lecture 21 Connexion d’un dispositif d’enregistrement 22 Connexion à un périphérique avec des connecteurs de sortie audio numérique 23 Connexion d’un PC ou Mac 24 Connexion du cordon d’alimentation 25 REMARQUE

Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions.

Ne groupez pas les cordons d’alimentation avec les câbles de connexion des équipements. Cela pourrait provoquer des ronflements ou autres types de bruit audio indésirables.

Câbles utilisés pour les connexions Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter. Câble de l’enceinte Câble audio

Câble optique Câble coaxial utilisant la transmission numérique Câble USB Contenu Connexions Lecture Réglages Conseils Annexe Connexions

Panneau avant Panneau arrière Télécommande IndexBranchement enceintes REMARQUE Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant deconnecter les enceintes. Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas desbornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent lepanneau arrière ou si les côtés + et – entrent en contact. (“Circuit deprotection” (v p. 52)) Ne jamais toucher les bornes d’enceinte lorsque le cordon d’alimentation estconnecté. Vous risqueriez de vous électrocuter. Utilisez des enceintes dont l’impédance se situe dans les plages indiquées ci-dessous en fonction de la façon dont elles sont utilisées.Bornes d’enceintesutilisées sur cetappareilN° des enceintesconnectéesEnceintesImpédanceSPEAKERS A(connexion standard)2 (un ensemble) 4 – 16 Ω/ohmsSPEAKERS B2 (un ensemble) 4 – 16 Ω/ohmsSPEAKERS A etSPEAKERS B4 (deux ensembles) 8 – 16 Ω/ohmsSPEAKERS A etSPEAKERS B(connexion à doublecâblage)2 (un ensemble) 4 – 16 Ω/ohms

Connexion des câbles d’enceinte Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités +(rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ceque les canaux et les polarités soient correctement connectés.

Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.

Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Index4 Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer. Dimensions des bornes d’enceintes

Panneau avant Panneau arrière Télécommande IndexConnexion des enceintes Cet appareil est équipé de deux ensembles de bornes d’enceinte (SPEAKER A et SPEAKER B). Un ensemble d’enceintes peut être relié à chaque jeu de bornes, et un total de deux ensembles d’enceintes peut être connecté. Le même signal est émis par les bornes des SPEAKERS A et des SPEAKERS B. Lorsqu’un seul ensemble d’enceintes doit être connecté, utilisez soit les SPEAKERS A soit les SPEAKERS B.

Panneau avant Panneau arrière Télécommande IndexConnexion à double câblage Cette connexion limite les effets d’interférence de signal entre les enceintes de plage haute (tweeters) et les enceintes de plage basse (woofers), vous permettant ainsi de profiter d’une lecture de haute qualité. Lorsque vous effectuez un double câblage avec des enceintes à double câblage, connectez les bornes du centre et de la plage haute aux SPEAKERS A (ou aux SPEAKERS B), et les bornes de la plage basse aux SPEAKERS B (ou aux SPEAKERS A).

HIGH LOW Enceinte (R) Enceinte (G) Supprimez la barre de court-circuitSupprimez la barre de court-circuitSupprimez la barre de court-circuitSupprimez la barre de court-circuit Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexConnexion d’un dispositif de lecture Vous pouvez connecter des platines, des lecteurs CD et des lecteurs audio réseau à cet appareil. Un bruit “retentissant” provenant des enceintes peut se produire lorsque vous sélectionnez la source d’entrée “PHONO” sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine. REMARQUE

La borne de terre (SIGNAL GND) de cet appareil n’est pas dédiée à des fins de mise à la terrepour la sécurité. Si cette borne est connectée lorsqu’il y a beaucoup de bruit, le bruit peut êtreréduit. Veuillez noter que, selon la platine, connecter la ligne de terre peut avoir l’effet inverseen augmentant le bruit. Auquel cas, il n’est pas nécessaire de connecter la ligne de terre. Les bornes d’entrée PHONO sont équipées d’une fiche à broche courte. Retirez cette fichepour connecter une platine tourne-disque. Conservez la fiche à broche courte retirée en lieusûr afin de ne pas la perdre. GND AUDIO OUT

Lecteur audio réseau Lecteur CD Platine Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexConnexion d’un dispositif d’enregistrement

AUDIO IN Dispositif d’enregistrement REMARQUE

Ne jamais insérer la fiche de court-circuitage dans les connecteurs de sortie audio (AUDIO OUT RECORDER). Vous risqueriez de provoquer des dommages. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexConnexion à un périphérique avec des connecteurs de sortie audio numérique Utiliser cette connexion pour entrer les signaux audio numériques à cet appareil, et convertir les signaux de la lecture avec le convertisseur N/A de cet appareil. (v p. 31) OPTICAL OUT COAXIAL OUT Lecteur CD/ récepteur satellite etc. REMARQUE

Les signaux PCM linéaires avec une fréquence d’échantillonnage de 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz peuvent être transmis à cet appareil.

Ne transmettez pas de signaux non PCM, tels que Dolby Digital, DTS et AAC. Ceci entraîne du bruit et pourrait endommager les enceintes. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexConnexion d’un PC ou Mac En connectant un ordinateur au port USB-DAC sur le panneau arrière de cet appareil à l’aide d’un câble de connexion USB disponible dans le commerce, cet appareil peut être utilisé comme un convertisseur N/A. (v p. 31) REMARQUE

Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel dans votre ordinateur. (v p. 32)

Téléchargez le pilote logiciel depuis le site Web de la page PMA-1600NE Denon. Utilisez un câble de 3 m maximum pour connecter l’ordinateur.. Ty p e A Câble USB 2.0 (vendu séparément) Ty p e B Ordinateur sur lequel le logiciel pilote et le logiciel de lecture audio sont installés Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexConnexion du cordon d’alimentation Attendez jusqu’à ce que toutes les connexions aient été effectuées avant de connecter le cordon d’alimentation.

Panneau avant Panneau arrière Télécommande Indexo Contenu Mise sous tension 27 Sélection de la source d’entrée 28 Réglage du volume 28 Coupure temporaire du son 28 Réglage de la tonalité 28 Sélection de la luminosité de l’affichage 29 Lecture de CD 29 Connexion et lecture à partir d’un ordinateur (USB-DAC) 31 Connecter et lancer la lecture à partir d’un dispositif numérique (Coaxial/Optique) 40 Enregistrement 41 Contenu Connexions Lecture Réglages Conseils Annexe Lecture

ANALOG MODE Mise sous tension

Appuyez sur X sur cet appareil pour le mettre sous tension. Le témoin d’alimentation s’allume en vert. Appuyez sur AMP POWER X sur la télécommande pour mettre sous tension àpartir du mode veille.

Passage de l’alimentation à la veille

Appuyez sur AMP POWER X. L’appareil commute en mode veille.REMARQUE L’alimentation continue à être fournie à une partie des circuits, même lorsquel’appareil est en mode veille. Lorsque l’appareil reste inutilisé pendant une périodeprolongée ou pendant les vacances, appuyez sur X sur l’appareil principal pourmettre l’alimentation hors tension ou débranchez le cordon d’alimentation de laprise secteur. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexSélection de la source d’entrée

Appuyez sur la touche de sélection de la source d’entrée pour la lecture. La source d’entrée sélectionnée apparaît sur l’affichage de cet appareil.

Vous pouvez également sélectionner la source d’entrée en tournant INPUTSELECTOR sur l’appareil principal. Réglage du volume

Utilisez VOLUME df pour régler le volume.

Vous pouvez également régler le volume en tournant la molette VOLUME surl’appareil principal. Coupure temporaire du son

Appuyez sur MUTE :. “MUTING” apparaît sur l’affichage de cet appareil.

Pour annuler le mode sourdine, appuyez : à nouveau sur MUTE. Réglage de la tonalité

Appuyez sur SOURCE DIRECT sur l’appareil principal pour désactiver le mode direct de la source. Le témoin SOURCE DIRECT s’éteint.

Tournez les molettes BASS, TREBLE et BALANCE pour régler la tonalité. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexSélection de la luminosité de l’affichage La luminosité de l’affichage peut être ajustée à un des quatre niveaux.

La touche DIMMER permet également de contrôler le lecteur de Super Audio CDDenon DCD-1600NE, afin de pouvoir utiliser le DCD-1600NE simultanément aveccet appareil. Lorsque les deux appareils ont un paramétrage différent, maintenezenfoncée la touche pendant 2 secondes pour rétablir leur réglage par défaut, puisprocédez au réglage souhaité. La luminosité de l’écran est réglée au plus clair par défaut. Lecture de CD Cette section utilise la lecture à partir d’un CD à titre d’exemple.

Appuyez sur la touche de sélection de la source (CD) pour changer la source d’entrée à “CD”. “CD” apparaît sur l’affichage de cet appareil.

Utilisez VOLUME df pour régler le volume.

Lecture en mode direct de la source Le signal ne passe pas par le circuit de réglage de tonalité (BASS,TREBLE et BALANCE), ce qui permet une lecture avec un son demeilleure qualité.

Appuyez sur SOURCE DIRECT sur l’appareil principal pour activer le mode direct de la source. Le témoin SOURCE DIRECT s’allume. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Lecture en ANALOG MODE Lorsque le ANALOG MODE est mis sous tension pour lire une source analogique (PHONO, CD, NETWORK, RECORDER), l’alimentation du circuit d’entrée numérique et l’affichage sont désactivés. Cela vous permet de bénéficier d’une lecture audio avec une qualité sonore élevée sans que celle-ci soit perturbée par le bruit provenant du circuit de la commande numérique.

Appuyez sur ANALOG MODE pour mettre en mode analogique.

Le témoin ANALOG MODE s’allume. Appuyez sur ANALOG MODE pour basculer entre “ANALOG MODE Off”, “ANALOG MODE 1” et “ANALOG MODE 2”. ANALOG MODE Off : ANALOG MODE n’est pas activé. ANALOG MODE 1 : Met le circuit d’entrée numérique hors tension. ANALOG MODE 2 : Met le circuit d’entrée numérique et l’affichage hors tension.

Une source d’entrée numérique (COAXIAL, OPTICAL 1/2, USB-DAC) ne peut pasêtre sélectionnée lorsque le ANALOG MODE est activé. La source d’entrée passe automatiquement en mode CD si le ANALOG MODE estactivé pendant la lecture d’une source d’entrée numérique (COAXIAL, OPTICAL1/2, USB-DAC). La communication entre cette appareil et l’ordinateur est déconnectée sur leANALOG MODE est activé lorsqu’un ordinateur est connecté à un connecteurd’entrée USB-DAC de cet appareil. Si l’appareil ne peut pas communiquer avecl’ordinateur après avoir désactivé le ANALOG MODE, déconnectez etreconnectez le câble USB ou redémarrez le lecteur audio sur l’ordinateur. Lorsque le mode analogique est modifié, le circuit de protection est activé pendantenviron 5 secondes. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexConnexion et lecture à partir d’un ordinateur (USB-DAC) Pour bénéficier d’une lecture audio de qualité supérieure grâce au convertisseur N/A intégré, téléchargez des fichiers musicaux dans cet appareil depuis un ordinateur à l’aide d’une connexion USB.

Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel dans votre ordinateur.

Les pilotes ne doivent pas être installés pour les systèmes d’exploitation Mac.

De même, vous pouvez utiliser n’importe quel logiciel de lecture disponible dans le commerce ou téléchargeable que vous aimez pour lire des fichiers sur votre ordinateur..

Ordinateur (Configuration requise du système) Système d’exploitation

Nous avons vérifié le fonctionnement de cet appareil et l’avons comparé auxconfiguration requise du système, mais nous ne garantissons pas lefonctionnement de tous les systèmes.

DSD est une marque commerciale.

Microsoft, Windows 7, Windows 8, Windows 8.1 et Windows 10 sont des marques de commerce ou des marques de Microsoft Corporation, déposées aux États-Unis et/ou dans d’autres pays.

ASIO est une marque commerciale de Steinberg Media Technologies GmbH.

Apple, Macintosh et Mac OS sont des marques commerciales d’Apple Inc., déposées aux États-Unis et dans d’autres pays. Système d’exploitation Windows Installation du pilote dédié (v p. 32) Mac OS Paramètres du périphérique audio (v p. 38) Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Installation du pilote dédié (Système d’exploitation Windows uniquement)

Installation du logiciel pilote

Déconnectez le câble USB entre votre ordinateur et l’appareil.

Le logiciel pilote ne peut pas être installé correctement si votre ordinateur est connecté à l’appareil via un câble USB.

Si l’appareil et votre ordinateur sont connectés par un câble USB et que l’ordinateur est sous tension avant l’installation, déconnectez le câble USB et redémarrez l’ordinateur.

Téléchargez le pilote dans la section “Download” de la page PMA-1600NE Denon du site Internet sur votre PC.

Décompressez le fichier téléchargé et double-cliquez sur le fichier exe.

Installez le pilote.

Sélectionnez la langue à utiliser pour l’installation.

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexC Le menu de l’assistant s’affiche. Cliquez sur “Next”.

Lisez l’accord de licence de logiciel, puis cliquez sur “I accept the terms of the License Agreement”.

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexF Cliquez sur “Install” dans la boîte de dialogue de démarrage d’installation.

L’installation commence. N’effectuez aucune opération sur l’ordinateur tant que l’installation n’est pas terminée.

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexH Lorsque l’installation est terminée, cliquez sur “Finish”.

Avec l’appareil hors tension, connectez l’appareil et l’ordinateur à l’aide d’un câble USB (vendu séparément).

Pour plus de détails sur les connexions, voir “Connexion d’un PC ou Mac” (v p. 24). Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Index6 Appuyez sur X sur cet appareil.

Lorsque l’appareil est mis sous tension, l’ordinateur trouve automatiquement l’appareil et s’y connecte.

Appuyez sur la touche de sélection de la source (USB- DAC) pour changer la source d’entrée à “USB-DAC”.

Vérification du pilote installé.

Cliquez sur la touche “Démarrer” et cliquez sur “Panneau de configuration” sur l’ordinateur.

La liste des réglages du panneau de configuration s’affiche.

Cliquez sur l’icône “Son”.

La fenêtre du menu Son s’affiche.

Vérifiez qu’il y a une coche à côté de “Périphérique par défaut” sous “ PMA-1600NE” de l’onglet “Lecture”.

Lorsqu’il y a une coche pour un périphérique différent, cliquez sur “ PMA-1600NE” et “Par défaut”.

Vérification de la sortie audio. Émet un signal TEST à partir du PC et vérifie la sortie audio à partir de la fonction USB-DAC.

Sélectionnez “ PMA-1600NE” et cliquez sur “Propriétés”.

La fenêtre de propriétés de PMA-1600NE s’affiche.

Panneau avant Panneau arrière Télécommande IndexB Cliquez sur l’onglet “Statistiques avancées”.

Sélectionnez le taux d’échantillonnage et le débit à appliquer au convertisseur N/A.

Il est recommandé de sélectionner “Canal 2, 24 bits, 192000 Hz (Qualité studio)” (Windows 7).

Il est recommandé de sélectionner “Canal 2, 32 bits, 192000 Hz (Qualité studio)” (Windows 8/Windows 8.1/Windows 10).

Cliquez sur “Appliquer”.

Cliquez sur “Tester”.

Vérifiez que l’audio de cet appareil est émis par l’ordinateur.

Le pilote adéquat doit être installé sur le PC avant que cet appareil ne soit connecté au PC. Le fonctionnement ne peut se produire correctement si elle est connectée au PC avant que le pilote adéquat ne soit installé.

Le fonctionnement peut échouer pour certains matériels d’ordinateurs et configurations du logiciel.

Il est nécessaire que votre lecteur soit équipé d’un logiciel prenant en charge le lecteur d’entrée et de sortie de streaming audio (ASIO) pour lire des fichiers selon une fréquence d’échantillonnage de 352,8 kHz/384 kHz sans sous- échantillonnage. Vérifiez le logiciel de votre lecteur avant de lire des fichiers avec le lecteur ASIO.

Si vous rencontrez des problèmes pour écouter de la musique émise depuis votre ordinateur via cet appareil, consultez la FAQ sur www.denon.com. Vous pouvez également consulter les pages d’assistance de l’application de votre lecteur audio. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Paramètres du périphérique audio (Mac OS X uniquement)

Avec l’appareil hors tension, connectez l’appareil au Mac à l’aide d’un câble USB (vendu séparément).

Pour la procédure de connexion, reportez-vous à la section “Connexion d’un PC ou Mac”. (v p. 24)

Appuyez sur la touche de sélection de la source (USB-DAC) pour changer la source d’entrée à “USB-DAC”.

Placez le curseur sur “Aller” sur l’écran de l’ordinateur, puis cliquez sur “Utilitaires”.

La liste d’utilitaire s’affiche.

Double-cliquez sur “Configuration audio et MIDI”.

La fenêtre “Périphériques audio” s’affiche.

Vérifiez que “Utiliser ce périphérique pour la sortie audio” est coché dans “PMA-1600NE”.

Si un autre dispositif est coché, sélectionnez “Secondary click” sur “PMA-1600NE”, puis sélectionnez “Utiliser ce périphérique pour la sortie audio”.

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexG Sélectionnez le format “PMA-1600NE”.

Il est généralement recommandé de régler le format sur “384000,0 Hz” et “2 ch-32 bit entiers”.

Lecture Il vous faut d’abord installer le logiciel de lecture souhaité sur l’ordinateur. Utilisez le port USB-DAC du panneau arrière pour connecter cet appareil à un ordinateur.

Appuyez sur la touche de sélection de la source (USB- DAC) pour changer la source d’entrée à “USB-DAC”. “USB-DAC” apparaît sur l’affichage de cet appareil. Démarrez la lecture sur le logiciel de lecture de l’ordinateur. Le signal audio numérique qui est reçu en entrée est indiqué comme suit dans l’affichage. “USB: PCM

“USB: DSD xxxxkHz” xxxMHz” (xxxx correspond à la fréquence d’échantillonnage.)

Si la fréquence d’échantillonnage ne peut pas être détectée, “Unlocked” sera affiché.

“Unsupported” s’affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Signaux audio pouvant être lus Voir “Convertisseur N/A” (v p. 51).REMARQUE Effectuez les opérations du type lecture et pause sur l’ordinateur. Actuellement,vous ne pouvez pas effectuer des opérations avec les boutons de cet appareil oude la télécommande. Lorsque cet appareil fonctionne en tant qu’un convertisseur D/A, le son n’est pastransmis des enceintes de l’ordinateur. Si l’ordinateur est déconnecté de cet appareil pendant que le logiciel de lecture demusique s’exécute, le logiciel de lecture de musique peut se figer. Quittez toujoursle logiciel de lecture avant de déconnecter l’ordinateur. Lorsqu’une erreur se produit sur l’ordinateur, déconnectez le câble USB etredémarrez l’ordinateur. La fréquence d’échantillonnage du logiciel de lecture de musique et la fréquenced’échantillonnage affichée sur cet appareil peuvent varier. Utilisez un câble de 3 m maximum pour connecter l’ordinateur. Connecter et lancer la lecture à partir d’un dispositif numérique (Coaxial/ Optique)

Connectez l’équipement numérique à cet appareil. (v p. 23)

Appuyez sur la touche de sélection de la source d’entrée (COAXIAL ou OPTICAL 1/2) pour basculer la source d’entrée sur “COAXIAL” ou “OPTICAL 1/2”. Le signal audio numérique qui est reçu en entrée est indiqué commesuit dans l’affichage.“COAX:PCM “OPT1:PCM “OPT2:PCMxxxxkHz” xxxxkHz” xxxxkHz”(xxxx correspond à la fréquence d’échantillonnage.) Si la fréquence d’échantillonnage ne peut pas être détectée,“Unlocked” sera affiché. “Unsupported” s’affiche lorsque les signaux audio qui ne sont paspris en charge par cet appareil sont entrés. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Signaux audio pouvant être lus Voir “Convertisseur N/A” (v p. 51).REMARQUE Ne transmettez pas de signaux non PCM, tels que Dolby Digital, DTS et AAC.Ceci entraîne du bruit et pourrait endommager les enceintes. Si la fréquence d’échantillonnage change, il est possible que le son soit coupépendant 1 – 2 secondes. Enregistrement Les signaux audio entrés dans cet appareil peuvent être émis vers undispositif d’enregistrement externe. Lors de l’enregistrement audio à partird’un dispositif de lecture raccordé à cet appareil, le son peut êtreenregistré avec le dispositif de lecture toujours connecté à cet appareil.

Appuyez sur X sur cet appareil pour le mettre sous tension.

Appuyez sur la touche de sélection de la source d’entrée pour passer à la source d’entrée à partir de laquelle vous souhaitez enregistrer. La source d’entrée sélectionnée apparaît sur l’affichage de cetappareil.

L’enregistrement démarre.

Pour plus d’informations sur le fonctionnement, reportez-vous aumanuel du propriétaire du dispositif d’enregistrement. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexRéglage du mode de veille automatique Vous pouvez régler l’appareil pour passer automatiquement en modeveille si l’appareil n’est pas utilisé pendant 30 minutes lorsqu’il n’y a pasd’entrée audio (mode de mise en veille automatique).Le mode de veille automatique est réglé par défaut.. AMP POWER

Désactivation du mode Veille auto

Appuyez et maintenez la touche AMP POWER X sur la télécommande enfoncée pendant plus de 5 secondes pour désactiver le mode de veille automatique. “AutoStby Off” apparaît sur l’affichage de cet appareil. Activation du mode Veille auto

Appuyez et maintenez la touche AMP POWER X sur la télécommande enfoncée pendant plus de 5 secondes pour activer le mode de veille automatique. “AutoStby On” apparaît sur l’affichage de cet appareil. Contenu Connexions Lecture Réglages Conseils Annexe Réglages

Panneau avant Panneau arrière Télécommande Indexo Contenu Conseils Je souhaite régler moi-même la tonalité 44 Je souhaite que le son soit fidèle au son d’origine 44 Je souhaite profiter d’un son de meilleure qualité depuis la source d’entrée analogique 44 Je souhaite utiliser des enceintes compatibles avec le double câblage 44 Dépistage des pannes L’alimentation ne se met pas sous/hors tension 46 Les opérations ne peuvent pas être effectuées via la télécommande 47 Aucun son n’est émis 48 L’audio souhaité n’est pas émis 48 Le son est interrompu ou on entend des bruits 49 Les fichiers PC ou Mac ne peuvent pas être lus 50 L’audio d’appareils numériques ne peut être lu (Coaxial/Optical) 50 Contenu Connexions Lecture Réglages Conseils Annexe Conseils

Panneau avant Panneau arrière Télécommande IndexConseils Je souhaite régler moi-même la tonalité

Utilisez les boutons BASS, TREBLE et BALANCE pour régler le son comme vous le souhaitez. (v p. 28) Je souhaite que le son soit fidèle au son d’origine

Réglez en mode direct de la source. (v p. 29) Je souhaite profiter d’un son de meilleure qualité depuis la source d’entrée analogique

Réglez le mode analogique. (v p. 30) Je souhaite utiliser des enceintes compatibles avec le double câblage

Cet appareil est compatible avec des connexions à double câblage. Bénéficiez d’une lecture de haute qualité en utilisant des connexions à double câblage. (v p. 20) Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexDépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants:

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo L’alimentation ne se met pas sous/hors tension Symptôme Cause/Solution Page L’appareil n’est pas allumé.

Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. 25 L’appareil se met automatiquement hors tension.

Le mode Veille auto est réglé. Le mode Veille auto met l’appareil en mode veille lorsqu’il n’est pas utilisé pendant environ 30 minutes. Pour désactiver le mode Veille auto, appuyez et maintenez enfoncée la touche AMP POWER X pendant plus de 5 secondes lorsque le mode Veille auto est activé.

L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 0,5 secondes environ.

En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l’appareil hors tension, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension.

Veuillez réinstaller cet appareil dans un endroit bien ventilé. － L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 0,25 secondes environ.

Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil.

Baissez le volume et mettez l’appareil à nouveau sous tension. 27 Lors de la mise sous tension, le voyant d’alimentation clignote en rouge toutes les 0,25 secondes environ.

Le circuit de l’amplificateur de cet appareil est défaillant. Coupez l’alimentation et contactez le conseiller de service Denon.

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Les opérations ne peuvent pas être effectuées via la télécommande Symptôme Cause/Solution Page Les opérations ne peuvent pas être effectuées via la télécommande.

Les piles sont usées. Remplacez-les par des piles neuves. 5

Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°. 5

Retirez tout obstacle se trouvant entre cet appareil et la télécommande. －

Insérez les piles en respectant la polarité indiquée par les repères q et w.

Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.

Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil.

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Aucun son n’est émis Symptôme Cause/Solution Page Aucun son n’est transmis aux enceintes.

Vérifiez les connexions de tous les appareils. 16

Insérez complètement les câbles de connexion. －

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées. －

Vérifiez l’état des câbles. －

Vérifiez que les câbles des enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles sont en contact avec la partie métallique des bornes des enceintes.

Serrez fermement les bornes d’enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement.

Vérifiez que la source d’entrée correcte est sélectionnée. 28

Le volume est réglé au niveau minimum. Réglez le volume à un niveau convenable. 28

Aucun son n’est transmis depuis les enceintes quand le casque est branché. 9

L’audio souhaité n’est pas émis Symptôme Cause/Solution Page Aucun son n’est transmis à une enceinte spécifique.

Vérifiez que les câbles des enceintes sont correctement connectés. 17

Réglez le bouton de commande BALANCE. 28 La gauche et la droite du son stéréo sont inversées.

Vérifiez si les enceintes gauche et droite sont connectées aux bornes d’enceinte correctes. 17 Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Le son est interrompu ou on entend des bruits Symptôme Cause/Solution Page Lorsque vous écoutez un disque, le son est déformé.

Réglez l’aiguille à une pression appropriée. －

Vérifiez la pointe de l’aiguille. －

Remplacez la cartouche. － Lorsque vous écoutez un disque, les enceintes émettent un bourdonnement.

Vérifiez que la platine est correctement connectée. 21

Si une télévision ou un dispositif AV se trouve à proximité de la platine, ces dispositifs peuvent affecter le son de lecture. Installez la platine dans un emplacement aussi loin que possible du téléviseur ou d’autres dispositifs AV.

Lorsque vous écoutez un disque, les enceintes émettent un bourdonnement lorsque le volume est élevé. (phénomène de hurlement)

Installez la platine et les enceintes aussi loin l’une de l’autre que possible. 21

Les vibrations des enceintes sont transmises vers le lecteur à travers le plancher. Utilisez des coussins, etc., pour atténuer les vibrations des enceintes.

L’audio est interrompu pendant la lecture des plages enregistrées sur un ordinateur.

Ne démarrez pas d’autres applications autres que le logiciel du lecteur pendant que la musique est lue sur votre ordinateur.

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Les fichiers PC ou Mac ne peuvent pas être lus Symptôme Cause/Solution Page Cet appareil n’est pas reconnu sur l’ordinateur.

Reconnectez le câble USB au port USB sur votre ordinateur. Si cet appareil n’est toujours pas reconnu après le nouveau branchement, connectez à un autre port USB.

Redémarrez votre ordinateur. －

Vérifiez le système d’exploitation de votre ordinateur. 31

Si votre ordinateur fonctionne sous Windows, un logiciel pilote approprié doit être installé. 32 Cet appareil n’est pas sélectionné comme périphérique de lecture.

Sélectionnez cet appareil comme périphérique de lecture dans les paramétrages du son sur l’ordinateur. 31 “Unlocked” s’affiche.

Lorsque des signaux audio numériques ne peuvent pas être détectés correctement, “Unlocked” s’affiche. 39 “Unsupported” s’affiche.

“Unsupported” s’affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés. Vérifier les paramètres de votre ordinateur ou du logiciel de lecture.

Si l’ordinateur que vous utilisez est “Mac OS”, vérifiez si le format “PMA-1600NE” est réglé en dessous de “384000,0 Hz” à l’aide de “Configuration audio et MIDI”.

L’audio d’appareils numériques ne peut être lu (Coaxial/Optical) Symptôme Cause/Solution Page “Unlocked” s’affiche.

Lorsque des signaux audio numériques ne peuvent pas être détectés correctement, “Unlocked” s’affiche. 40 “Unsupported” s’affiche.

“Unsupported” s’affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés. Vérifiez le format des signaux de sortie audio à partir de votre appareil numérique.

Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexConvertisseur N/A

Spécifications des signaux audio pris en charge

USB-DAC Fréquence d’échantillonnage Longueur en bits DSD (2 canaux) 2,8/5,6/11,2 MHz 1 bits PCM linéaire (2 canaux) 44,1/48/88,2/96/176,4/ 192/352,8/384 kHz 16/24/32 bits

Coaxial/Optique Fréquence d’échantillonnage Longueur en bits PCM linéaire (2 canaux) 32/44,1/48/88,2/96/ 176,4/192 kHz 16/24 bits Explication des termes DSD (Direct-Stream Digital) L’une des méthodes d’enregistrement des données audio : il s’agit de l’aspect du signal utilisé pour stocker les signaux audio sur un Super Audio CD, qui subit une modulation Δ-Σ en audio numérique. Fréquence d’échantillonnage L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original. PCM linéaire Ce signal est un signal PCM (Pulse Code Modulation) non compressé. C’est le même système utilisé pour les CD audio mais il utilise les fréquences d’échantillonnage de 192 kHz, 96 kHz et 48 kHz sur un disque Blu-ray ou un DVD et fournit une résolution supérieure au CD. Contenu Connexions Lecture Réglages Conseils Annexe Annexe

Panneau avant Panneau arrière Télécommande IndexImpédance des enceintes Il s’agit de la valeur de la résistance CA, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible. Source directe La lecture avec une plus grande fidélité à la source devient possible, grâce aux signaux audio d’entrée émis en contournant les circuits de contrôle qualité audio (BASS/TREBLE/BALANCE). Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque. Si un dysfonctionnement se produit sur cet appareil, le témoin d’alimentation clignote en rouge et l’appareil passe en mode veille. Renseignements relatifs aux marques commerciales

Adobe, le logo Adobe et Reader sont des marques de commerce ou des marques déposées d’Adobe Systems Incorporated aux États-Unis et dans d’autres pays. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande IndexSpécifications

Partie amplificateur de puissance Puissance nominale : Lecteur 2 canaux (CD → SP OUT) 70 W + 70 W (8 Ω/ohms, 20 Hz - 20 kHz, T.H.D. 0,07 %) 140 W + 140 W (4 Ω/ohms, 1 kHz, T.H.D 0,7 %) Distorsion harmonique totale : 0,01 % (Puissance nominale : –3 dB), 8 Ω/ohms, 1 kHz Bornes de sortie : Enceinte A ou B : 4 – 16 Ω/ohms Enceinte A + B : 8 – 16 Ω/ohms Convient aux casques/casques stéréo

Section préamplificateur Sensibilité d’entrée/Impédance d’entrée : PHONO (MM) : 2,5 mV/47 kΩ/kohms PHONO (MC) : 200 μV/100 Ω/ohms CD, NETWORK, RECORDER : 125 mV/47 kΩ/kohms (SOURCE DIRECT : Arrêt) 125 mV/23 kΩ/kohms (SOURCE DIRECT : Activée) Variation RIAA : PHONO : 20 Hz – 20 kHz ±0,5 dB Entrée max. : PHONO (MM) : 130 mV/1 kHz PHONO (MC) : 10 mV/1 kHz Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Performance générale Rapport signal/bruit (réseau A) : PHONO (MM) : 89 dB (Lorsque les bornes d’entrée sont court-circuitées, signal d’entrée 5 mV) PHONO (MC) : 74 dB (Lorsque les bornes d’entrée sont court-circuitées, signal d’entrée 0,5 mV) CD, NETWORK, RECORDER : 108 dB (bornes d’entrée court-circuitées) Réponse de fréquence : 5 Hz – 100 kHz (0 – -3 dB) Commande de tonalités : BASS : 100 Hz ±8 dB TREBLE : 10 kHz ±8 dB

Format de signal d’entrée numérique Format : Interface audio numérique (PCM linéaire) Entrée coaxiale : 0,5 Vp-p/75 Ω/ohms Entrée optique : Plus de – 27 dBm Longueur d’ondes optiques : 660 nm

Généralités Alimentation : CA 230 V, 50/60 Hz Consommation : 295 W Consommation électrique en mode veille : 0,2 W Pour des raisons d’améliorations, les caractéristiques et la conception sont susceptibles d’être modifiées sans préavis. Contenu Connexions Lecture Réglages Conseils Annexe

Panneau avant Panneau arrière Télécommande Indexo Dimensions (Unité : mm)

Poids : 17,6 kg Contenu Connexions Lecture Réglages Conseils Annexe
