MODE D'EMPLOI AVRX3500H DENON

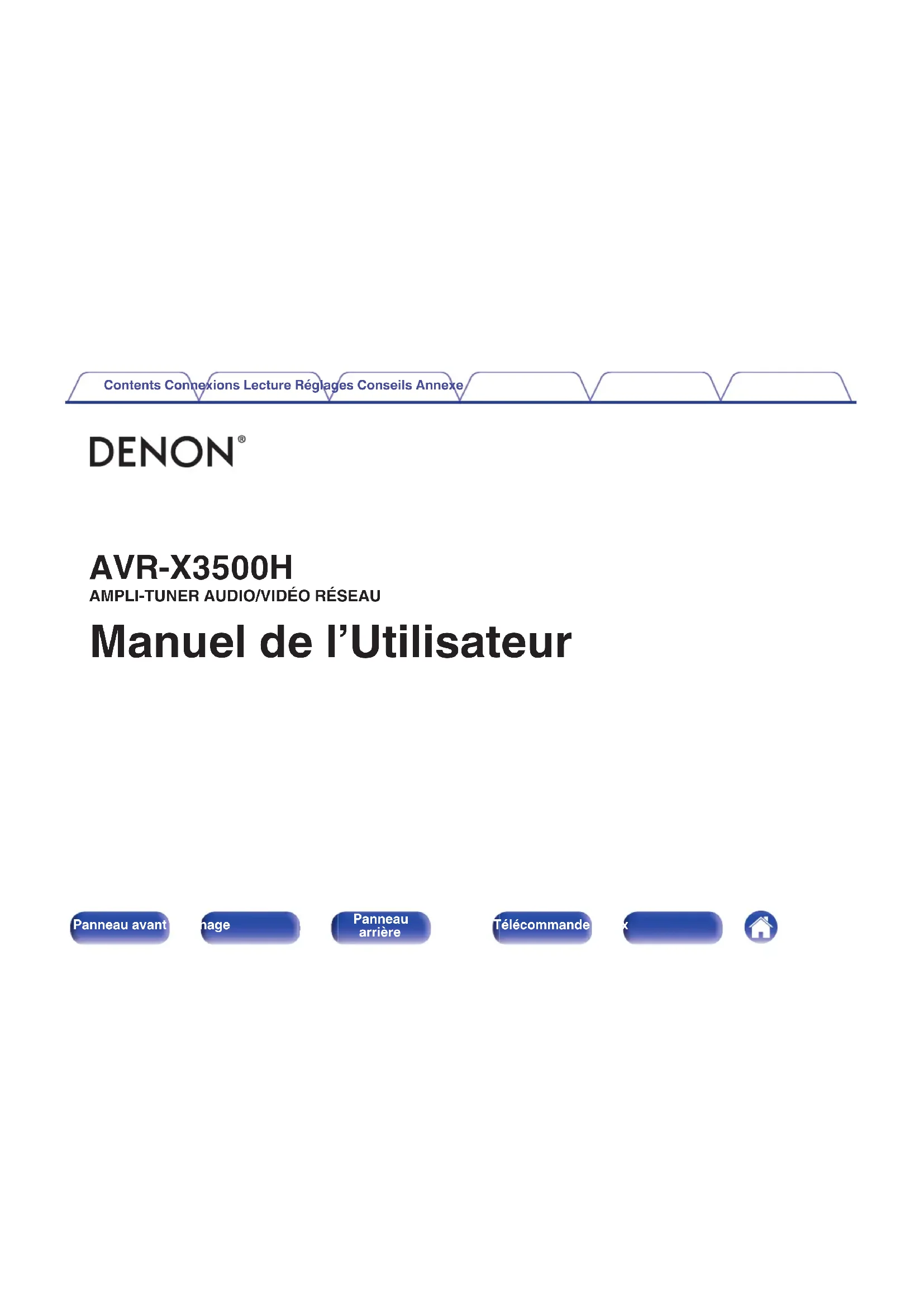

Manuel de l’Utilisateur Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAccessories

Portée de la télécommande

Nomenclature et fonctions

Connexions Installation des enceintes

Branchement enceintes

Avant le branchement des enceintes

Configuration de l’enceinte et paramétrages de l’“Affectation des Amplis”

Branchement d’enceintes 5.1 canaux

Branchement d’enceintes 7.1 canaux

Branchement d’enceintes 5.1 canaux : Connexion bi-amp des enceintes avant

Branchement d’enceintes 5.1 canaux : Deuxième paire d’enceintes avant

Branchement d’enceintes multi-zones

Connexion d’un téléviseur

Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)

Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)

Connexion d’un dispositif de lecture

Connexion d’un décodeur (Tuner satellite/TV par câble)

Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc

Connexion d’un caméscope vidéo ou d’un console de jeux

Connecter un dispositif mémoire USB au port USB

Connexion à un réseau domestique (LAN)

Connexion d’un dispositif de commande externe

Connexion du cordon d’alimentation

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture Utilisation basique

Sélection de la source d’entrée

Coupure temporaire du son (Sourdine)

Lecture avec les lecteurs DVD/Blu-ray Disc

Lecture du contenu d’un dispositif mémoire USB

Lecture des fichiers d’un dispositif mémoire USB

Écouter de la musique sur un périphérique Bluetooth

Lecture de musique à partir d’un périphérique Bluetooth

Appariement avec d’autres périphériques Bluetooth

Reconnexion à cet appareil à partir d’un périphérique Bluetooth

Écoute de diffusion FM/AM

Écoute de diffusion FM/AM

Réglage par saisie de la fréquence (Accord direct)

Modification du mode de syntonisation (Mode Réglage)

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)

Préréglage de la station radio actuelle (Mém. Préréglages)

Écoute des stations préréglées

Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)

Saut des stations radio préréglées (Passer préréglage)

Annulation de Passer préréglage

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de Radio Internet

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Lecture depuis des services de diffusion de musique

Écouter la même musique dans plusieurs pièces

Lecture de titres de votre iPhone, iPod touch ou iPad

Lecture de la musique iTunes avec cet appareil

Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil

Lisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2)

Lecture de la musique Spotify avec cet appareil

Ajout des Favoris HEOS

Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)

Réglage de la tonalité (Tonalité)

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo)

Lecture de la même musique dans toutes les zones (Toutes zones stéréo)

Sélection d’un mode d’écoute

Sélection d’un mode d’écoute

Mode son qui peut être sélectionné pour chaque signal d’entrée

Fonction de contrôle HDMI

Procédure de réglage

Fonction Menu intelligent

Fonction de minuterie sommeil

Utilisation de la minuterie sommeil

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de sélection rapide plus

Solliciter le paramétrage

Modification des réglages

Fonction de verrouillage du panneau

Désactivation de toutes les opérations de touche

Désactivation de toutes les opérations de touche sauf VOLUME

Annulation de la fonction de verrouillage du panneau

Fonction de verrouillage à distance

Désactivation de la fonction de capteur de la télécommande

Activation de la fonction du capteur à distance

Fonction de contrôle Internet

Contrôle de l’appareil à partir d’un contrôle Web

Lecture dans la ZONE2 (différente pièce)

Réglages Plan du menu de l’interface graphique

Fonctionnement du menu

Affectation des entrées

Renommer les sources

Procédure pour les réglages des enceintes (Conf. Audyssey

Retour aux réglages “Conf. Audyssey

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfig. manuelle

Vous ne vous êtes pas connecté

Vous êtes déjà connecté

Données d'utilisation

Limiter la zone d’opération avec la télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConseils Conseils

Dépistage des pannes

L’alimentation ne se met pas sous/hors tension

Les opérations ne peuvent pas être effectuées via la télécommande

L’affichage sur cet appareil n’affiche rien

Aucun son n’est émis

L’audio souhaité n’est pas émis

Le son est interrompu ou on entend des bruits

Aucune vidéo ne s’affiche sur le téléviseur

L’écran du menu ne s’affiche pas sur le téléviseur

La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale

Impossible de lire les dispositifs mémoire USB

Impossible de lire les fichiers musiques sur le PC ou le NAS

Plusieurs services en ligne ne peuvent pas être lus

La fonction HDMI Contrôle ne fonctionne pas

Impossible de se connecter à un réseau local sans fil

Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement

Messages d’erreur de mise à jour/mise à niveau

Réinitialisation des réglages d’usine

Réinitialisation des réglages du réseau

Annexe À propos de HDMI

Fonction de conversion vidéo

Lecture de dispositifs mémoire USB

Lecture d’un périphérique Bluetooth

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS

Fonction mémoire personnelle plus

Fonction dernière mémoire

Modes audio et canaux de sortie

Modes audio et paramètres surround

Types de signaux d’entrée et modes audio correspondants

Renseignements relatifs aux marques commerciales

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNous vous remercions d’avoir acquis cet appareil Denon. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future. Accessories Assurez-vous que les articles suivants sont fournis avec l’appareil.

Guide de démarrage rapide Instructions de sécurité Précautions relatives à l'utilisation des piles Remarque sur la radio Étiquette du câble Support de microphone d’étalonnage du son Microphone d’étalonnage du son Antenne à boucle AM Antenne intérieure FM Cordon d’alimentation Télécommande (RC-1228) Piles R03/AAA Antennes externes pour une connexion Bluetooth/Sans fil Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexInsertion des piles

Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

Insérez correctement deux piles dans le compartiment à pile comme indiqué.

Remettez le couvercle en place. REMARQUE

Pour éviter un endommagement de la télécommande ou une fuite du liquide despiles: Ne pas mélanger piles neuves et anciennes. Ne pas utiliser deux types de piles différents. Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur ducompartiment avant d’insérer de nouvelles piles. Portée de la télécommande Pointez la télécommande vers le capteur de télécommande de l’unité.

Panneau avant Affichage Panneau arrière Télécommande IndexCaractéristiques Audio haute qualité

Amplificateur de puissance procurant une qualité identique pour les 7 canaux grâce à une technologie à circuits discrets (135 W x 7 canaux) Pour un réalisme optimal et une gamme dynamique étonnante, la section de l’amplificateur de puissance dispose d’appareils de puissance discrets (pas un circuit intégré). En utilisant des appareils discrets à haute puissance et courant élevé, l’amplificateur peut aisément faire fonctionner des enceintes haute qualité.

Dolby Atmos (v p. 273) Cet appareil est équipé d’un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l’acheminement du son est précisément reproduit par l’ajout d’enceintes au plafond, vous permettant d’expérimenter un incroyable champ acoustique sonore naturel et réaliste.

DTS:X (v p. 275) Cet appareil est équipé de la technologie de décodeur DTS:X. Grâce à la technologie audio immersive du DTS:X, basée sur les objets et qui supprime les limites des canaux, l’expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d’élargir ou rétrécir le son et de le déplacer dans la pièce avec une précision incomparable pour une expérience audio immersive plus riche.

DTS Virtual:X (v p. 276) La technologie DTS Virtual:X intègre la fonctionnalité exclusive de DTS supérieure virtuelle et supérieure surround pour offrir une expérience sonore immersive depuis n’importe quelle source d’entrée (du signal stéréo au signal 7.1.4 canaux) et de configuration d’enceintes.

Vous ne pouvez pas utiliser DTS Virtual:X lorsque les enceintes hautes sontconnectées.

Audyssey LFC™ (Low Frequency Containment) (v p. 163) Audyssey LFC™ résout le problème des sons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la pièce. Il en résulte un son d’excellente qualité qui ne dérange plus les voisins.

Subwoofers et Audyssey Sub EQ HT™ discrets (v p. 185) L’appareil inclut une capacité de sortie de deux subwoofers et peut ajuster le niveau et le décalage pour chaque subwoofer individuellement. Audyssey Sub EQ HT™ facilite l’intégration en compensant d’abord toute différence de niveau et de décalage entre les deux subwoofers puis en appliquant Audyssey MultEQ

XT32 aux deux subwoofers simultanément pour des détails et une réponse de basses profondes améliorés. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexHaute performance

Entrée/sortie 4K 60Hz prise en charge

4K 60p 4:4:4 4K 60p 4:4:4 Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d’entrée/ sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l’entrée d’un signal vidéo d’un téléviseur compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d’images en haute définition, même en visualisant une vidéo en mouvement rapide. Cet appareil prend également en charge le traitement d’image pour les vidéos 4K 60p, 4:4:4 et 24 bits. Par le traitement de la vidéo à la résolution d’origine, cet appareil permet de profiter d’une parfaite qualité d’image en haute définition. Cet appareil prend aussi en charge la gamme de couleurs HDR (haute gamme dynamique) et BT.2020 large.

HDCP 2.2 Cet appareil est compatible avec la norme de protection des droits d’auteur HDCP 2.2.

Conversion ascendante des signaux vidéo analogiques (résolution SD) vers HD (720p/1080p) et 4K grâce au processeur vidéo numérique (v p. 175)

Échelle jusqu’à 4K Jusqu’à 1080p 4K 4K Cet appareil est équipé d’une fonction de vidéo ascendante 4K qui permet à la vidéo analogique ou vidéo SD (Standard Definition) d’être émise en résolution HDMI à 4K (3840 × 2160 pixels). Cette fonction permet à l’appareil d’être connecté à un téléviseur à l’aide d’un simple câble HDMI, et de produire des images en haute définition pour n’importe quelle source vidéo.

Équipé de la sortie HDMI ZONE2 (v p. 144) La sortie multipièces ZONE2 comprend une sortie HDMI qui vous permet de profiter d’une autre source A/V dans cette pièce, avec un autre programme en cours de lecture dans la pièce principale. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Les connexions HDMI permettent la connexion à divers appareils AV numériques (8 entrées, 3 sorties)

SortieEntrée Pour la connexion à un large éventail de sources numériques, cet appareil offre 8 entrées HDMI, y compris 1 sur le panneau avant vous permettant de rapidement et facilement connecter un caméscope, une console de jeux vidéo ou tout autre appareil équipé HDMI. Il y a deux sorties HDMI pour la pièce principale et une troisième sortie HDMI pour ZONE2.

Compatibilité de la function eARC (Enhanced Audio Return Channel) La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC traditionnelle en plus du PCM linéaire multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X et d’autres formats audio qu’une fonction ARC traditionnelle ne peut pas transmettre. En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d’une lecture sonore de meilleure qualité du contenu audio lu sur votre téléviseur.

Ce dispositif est équipé d’une fonction AirPlay

en plus des fonctions réseau telle que la radio internet, etc. (v p. 106) Vous pouvez profiter d’un large éventail de contenus, notamment écouter la radio sur Internet et lire des fichiers audio enregistrés sur votre ordinateur. Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée. Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Lecture de fichiers DSD et FLAC par USB et par réseau Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

Une connexion sans fil avec des périphériques Bluetooth peut être effectuée facilement (v p. 76) Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

Vous pouvez sélectionner et lire les entrées correspondantes dans la MAIN ZONE et la ZONE2. De plus, lorsque la fonction Toutes zones stéréo est utilisée, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous voulez laisser la musique de fond (BGM) dans toute la maison.

Conception à économie d’énergie Cet appareil est équipé d’une fonction Mode ECO qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l’utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l’alimentation lorsque l’appareil n’est pas utilisé. Cela permet de réduire la consommation électrique inutile. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Compatible avec l'application “Denon 2016 AVR Remote”

pour effectuer des opérations de base de l’appareil avec des appareils iPad, Phone ou Android™ (Google, Amazon Kindle Fire) En plus des toutes les nouvelles caractéristiques, les graphismes et l’interface utilisateur ont été entièrement révisés. La nouvelle application vous permet de contrôler entièrement l’AVR ainsi que d’accéder à son menu de configuration depuis vos téléphones ou tablettes. L'aplication “Denon 2016 AVR Remote” vous permet également d’accéder à tout moment à l’affichage du statut du récepteur, aux menus d’option, au tableau de contrôle du lecteur Blu-ray Disc Denon et à un manuel de l’utilisateur en ligne.

Téléchargez la l'application “Denon 2016 AVR Remote” appropriée pour vos appareils iOS ou Android. Cet appareil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l’iPhone ou l’iPod touch est connecté.

Grâce à HEOS, vous pourrez écouter de la musique en streaming depuis vos lecteurs en ligne favoris Le système audio surround multi-pièces sans fil HEOS vous permet de profiter de votre musique préférée où vous voulez, chez vous. Par l’utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout appareil Amazon), vous pouvez explorer, parcourir et lire de la musique depuis votre propre bibliothèque musicale ou depuis des services de diffusion de musique en ligne. Quand plusieurs dispositifs HEOS sont connectés au même réseau, ils peuvent être regroupés pour lire la même musique simultanément sur tous les dispositifs, mais ils peuvent également lire plusieurs musiques différentes sur chaque dispositif HEOS. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonctionnement aisé

“Assistant de config.”, fournissant des instructions de configuration faciles à suivre Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s’affichent sur l’écran de votre téléviseur pour configurer les enceintes, le réseau, etc.

Interface graphique simple d’emploi Cet appareil est doté d’une interface utilisateur graphique pour améliorer sa fonctionnalité. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNomenclature et fonctions Panneau avant

ioQ0 Q1 Q2 Pour plus de détails, voir la page suivante. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. er t yqw

Touche d’alimentation (X) Permet de mettre l’alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (v p. 70)

Témoin d’alimentation Il s’allume comme suit en fonction du statut d’alimentation :

Vert : Mise sous tension

Arrêt : Veille normale

Lorsque “HDMI Pass Through” est réglé sur “Marche” (v p. 168)

Lorsque “HDMI Contrôle” est réglé sur “Marche” (v p. 170)

Lorsque “Commande réseau” est réglé sur “Toujours actif” (v p. 211)

Molette SOURCE SELECT Elle permet de sélectionner la source d’entrée. (v p. 70)

Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 9)

Affichage Cet écran affiche divers types d’informations. (v p. 19)

Molette MASTER VOLUME Elle permet d’ajuster le niveau du volume. (v p. 71)

Touches de canal préréglé du tuner (TUNER PRESET CH +, –) Celles-ci sélectionnent des stations de radio préréglées. (v p. 87)

Touche ZONE2 ON/OFF Il permet de mettre sous/hors tension l’alimentation de la ZONE2 (différente pièce). (v p. 146)

Touche ZONE2 SOURCE Elle permet de sélectionner la source d’entrée pour ZONE2.

Touche DIMMER Chaque fois que vous appuyez sur cette touche, la luminosité de l’affichage change. (v p. 221)

Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. Q3 Q4 Q6Q5

Touches QUICK SELECT En appuyant une seule fois sur n’importe laquelle de ces touches, vous pouvez faire apparaître différents réglages enregistrés sur chaque touche, tels que les réglages de la source d’entrée, du niveau du volume et du mode audio. (v p. 136)

Prise de casque audio (PHONES) Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes PRE OUT. REMARQUE

Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

Prise SETUP MIC Ceci sert à connecter le microphone d’étalonnage de son fourni. (v p. 187)

Borne AUX1-HDMI Ceci sert à connecter des appareils de sortie compatibles HDMI avec des appareils tels que des caméscopes et des consoles de jeux. (v p. 59)

Port USB (T) Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB). (v p. 61) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAffichage

Témoins de mode de signal d’entrée Ceuxci s’allument en fonction des réglages du mode d’entrée audio de chaque source d’entrée. (v p. 183)

Témoins du surround arrière Ces témoins s’allument lorsque les signaux audio sont transmis à partir des enceintes surround arrière. (v p. 198)

Témoins du décodeur Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

Ces témoins s’allument lorsque “MultEQ

” a été configuré. (v p. 161)

Témoins de mode de réception du tuner Ceuxci s’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “Tuner”. TUNED : S’allume lorsque l’émission est correctement syntonisée. STEREO : S’allume lors de la réception d’émissions de radio FM. RDS : S’allume lors de la réception d’émissions RDS.

Témoin de minuterie Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 134) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index.

Témoin MUTE Ce témoin clignote lorsque le son est coupé. (v p. 71)

Affichage des informations Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici.

Témoins de signal d’entrée Le témoin respectif s’allumera en fonction du signal d’entrée.

Témoin ZONE2 Ce témoin s’allume lorsque la ZONE2 (différente pièce) est sous tension. (v p. 146) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPanneau arrière

Pour plus de détails, voir la page suivante. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. qw req

Connecteurs Bluetooth/d’antenne LAN Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (v p. 65)

Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l’arrière.

Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les antennes soient bien connectées.

Faites tourner l’antenne vers le haut pour une meilleure réception.

Prises REMOTE CONTROL Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. (v p. 66)

Bornes vidéo (VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo.

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 57)

“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 58)

Bornes audio numériques (DIGITAL AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

“Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)” (v p. 55)

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 57)

“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 58) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index.

Borne NETWORK Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. (v p. 64)

Bornes HDMI Utilisées pour connecter des dispositifs équipés de bornes HDMI.

“Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)” (v p. 53)

“Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)” (v p. 55)

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 57)

“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 58)

Prise CA (AC IN) Utilisée pour brancher le cordon d’alimentation. (v p. 68)

Borne RS-232C Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l’Utilisateur du contrôleur domestique externe pour plus d’informations sur le contrôle en série de cet appareil. Veuillez exécuter la procédure ci-dessous auparavant.

Mettez en marche cet appareil.

Eteignez cet appareil à partir du contrôleur externe.

Vérifiez que l’appareil est en mode veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index.

Borne TRIGGER OUT Utilisées pour connecter des dispositifs équipés de la fonction trigger.

Bornes d’antenne FM/AM (ANTENNA) Utilisées pour connecter des antennes FM et antennes à boucle AM.

Borne SIGNAL GND Sert à connecter un câble de mise à la terre à la platine. (v p. 60)

Bornes audio analogiques (AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio analogique.

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 57)

“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 58)

Bornes d’enceintes (SPEAKERS) Utilisées pour connecter des enceintes. (v p. 36)

Bornes PRE OUT Utilisées pour connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance externe.

“Connexion d’un amplificateur de puissance externe” (v p. 51)

“Connexion 3 : Connexion à l’aide d’un amplificateur externe (ZONE2)” (v p. 145)

Bornes vidéo composantes (COMPONENT VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes.

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 57)

“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 58) REMARQUE

Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexTélécommande

Touches ZONE SELECT Ces touches permettent de changer la zone (MAIN ZONE, ZONE2) pilotée par la télécommande.

“Lecture dans ZONE2” (v p. 146)

“Fonctionnement du menu” (v p. 152)

Touches sélection de source d’entrée Elles permettent de sélectionner la source d’entrée.

“Sélection de la source d’entrée” (v p. 70)

“Lecture dans ZONE2” (v p. 146)

Boutons de recherche de canal/page (CH/PAGE df) Ceuxci sélectionnent les stations de radio enregistrées aux préréglages ou aux pages du commutateur. (v p. 87)

Touche MUTE (:) Cette touche met en sourdine la sortie audio.

“Coupure temporaire du son (Sourdine)” (v p. 71)

Touche Information (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur.

Touches curseurs (uio p) Elles permettent de sélectionner des éléments.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexG Touche BACK Elle permet de revenir à l’écran précédent.

Touches du système Elles permettent d’effectuer des opérations associées à la lecture. Touches d’accord montant/descendant (TUNE +, –) Ceuxci sélectionnent soit les émissions FM soit les émissions AM.

Touches QUICK SELECT (1 – 4) Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d’entrée, le niveau du volume et le paramétrage du mode son.

Touches SOUND MODE Elles permettent de sélectionner le mode audio. (v p. 119)

Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande. (v p. 9)

Touche SLEEP Elle permet de régler la minuterie sommeil. (v p. 134)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexM Touche POWER (X) Elle permet de mettre sous/hors tension l’alimentation.

“Lecture dans ZONE2” (v p. 146)

Touche du mode ECO (G) Elle permet de passer en mode ECO. (v p. 214)

Touches VOLUME (df) Elles permettent d’ajuster le niveau du volume.

Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur.

Touche ENTER Elle permet de déterminer la sélection.

Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 152)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Contenu Installation des enceintes 29 Branchement enceintes 36 Connexion d’un téléviseur 52 Connexion d’un dispositif de lecture 56 Connecter un dispositif mémoire USB au port USB 61 Connexion d’une antenne FM/AM 62 Connexion à un réseau domestique (LAN) 64 Connexion d’un dispositif de commande externe 66 Connexion du cordon d’alimentation 68 REMARQUE

Ne pas brancher le cordon d’alimentation avant que tous les raccordements n’aient été effectués. Toutefois, lorsque “Assistant de config.” est en cours d’exécution, suivez les instructions de l’écran “Assistant de config.” (page 9 du “Guide de démarrage rapide” à part) pour effectuer les raccordements. (Lorsque “Assistant de config.” est en cours d’exécution, les bornes d’entrée/sortie ne sont pas conductrices.)

Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Câbles utilisés pour les connexions Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter. Câble d’enceinte Câble subwoofer Câble HDMI Câble vidéo composante Câble vidéo Câble numérique coaxial Câble optique Câble audio

Panneau avant Affichage Panneau arrière Télécommande IndexInstallation des enceintes Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

SW1 SW2 SL SR FL/FR (Enceinte avant gauche/droite) : Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique.

(Enceinte centrale) : Placez l’enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur. SL/SR (Enceinte surround gauche/droite) : Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Si vous ne disposez pas d’enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d’écoute. SBL/SBR (Enceinte surround arrière gauche/droite) : Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute principale et directement derrière la position d’écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d’écoute. SW 1/2 (Subwoofer) : Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant. Si vous avez deux caissons de basses, placez-les de manière asymétrique à l’avant de votre pièce. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. FHL FHR TFR TFL TMR TML FHL/FHR (Enceinte haute avant gauche/ droite) : Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant. Installez-les aussi près que possible du plafond et réglez-les en position d’écoute principale. TFL/TFR (Enceinte supérieure avant gauche/ droite) : Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votre position d’écoute principale et alignez-les avec les enceintes avant gauche et droite. TML/TMR (Enceinte supérieure centre gauche/ droite) : Montez les enceintes supérieure centre gauche et droite directement au-dessus de la position principale d’écoute et alignez-les avec les enceintes avant gauche et droite. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. FDL FDR SDL SDR FDL/FDR (Enceinte Dolby avant gauche/ droite) : Placez l’enceinte Dolby Atmos Enabled avant sur la borne de l’enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l’enceinte Dolby Atmos Enabled au lieu de l’enceinte frontale. SDL/SDR (Enceinte Dolby surround gauche/ droite) : Placez l’enceinte Dolby Atmos Enabled surround sur l’enceinte d’ambiance. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte d’ambiance, placez l’enceinte Dolby Atmos Enabled à la place de l’enceinte d’ambiance. À propos des enceintes Dolby Atmos Enabled Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un haut- parleur dirigé vers le haut qui est placé sur le sol. Vous pouvez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas être installées au plafond.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Cet appareil est compatible avec les normes Dolby Atmos et DTS:X qui offrent une sensation surround bien plus large et plus profonde.

Dolby Atmos n’est pas pris en charge dans une configuration d’enceintes 5.1 canaux ou inférieure.

DTS:X peut être sélectionné indépendamment de la configuration des enceintes.

L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

z2z3 Enceinte avant-haut z1 : 30° - 45° z2 : 30° - 55° z3 : 65° - 100° GVue de côtéH Enceinte centrale supérieure Enceinte avant supérieur Enceintes avant Enceinte surround Enceintes surround arrière Légèrement orientée vers le bas

Plan des enceintes hautes GVue de dessusH Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes surround arrière

Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d’écoute.

Lorsque des enceintes 5.1 canaux sont installées z1z2

Panneau avant Affichage Panneau arrière Télécommande Indexo Plan comprenant les enceintes hautes et les enceintes supérieures

Exemple de plan des enceintes Combinaison de plan 5.1 canaux et d’enceintes avant-haut.

Exemple de plan d’enceintes supérieures Combinaison de plan 5.1 canaux et d’enceintes supérieures centre.

Panneau avant Affichage Panneau arrière Télécommande Indexn Exemple de plan d’enceintes Dolby Atmos Enabled Combinaison de plan 5.1 canaux et d’enceintes Dolby avant.

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement enceintes Dans cette section, nous connectons les enceintes de la pièce à cet appareil. Avant le branchement des enceintes REMARQUE

Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant deconnecter les enceintes. Éteignez également le subwoofer. Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas desbornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent lepanneau arrière ou si les côtés + et – entrent en contact. (“Circuit deprotection” (v p. 280)) Ne touchez jamais les bornes d’enceinte lorsque le cordon d’alimentation estconnecté. Vous risqueriez de vous électrocuter. Lorsque l’“Assistant de config.”(page 9 du “Guide de démarrage rapide” à part) est en cours d’exécution, suivezles instructions de l’écran “Assistant de config.” pour effectuer les raccordements.(Les enceintes ne sont pas sous tension lorsque “Assistant de config.” est encours d’exécution.) Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms. REMARQUE

Effectuez le paramétrage suivant lors de l’utilisation d’une enceinte avec uneimpédance de 4 – 6 Ω/ohms.1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE etSTATUS en même temps pendant au moins 3 secondes.“V.Format:< PAL>” s’affiche sur l’écran.2. Appuyez trois fois sur DIMMER sur l’appareil principal.“Sp.Imp.:<8ohms>” s’affiche sur l’écran.3. Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareilprincipal pour sélectionner l’impédance.8ohms(Défaut) :Sélectionnez-le lorsque l’impédance pourtoutes les enceintes connectées est de 8 Ω/ohms ou plus.6ohms :Sélectionnez lorsque l’impédance pour l’unedes enceintes connectées est de 6 Ω/ohms.4ohms :Sélectionnez lorsque l’impédance pour l’unedes enceintes connectées est de 4 Ω/ohms.4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Connexion des câbles d’enceinte Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités +(rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ceque les canaux et les polarités soient correctement connectés.

Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.

Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte.

Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer.

Connexion du subwoofer Utilisez un câble adapté pour connecter le subwoofer. Il est possible deraccorder deux subwoofers à cet appareil.Pour utiliser deux caissons de basse, réglez “Subwoofer” à “2enceintes” dans le réglage “Config. enceintes”. (v p. 197)Vous pouvez régler séparément le niveau et la distance pour lesubwoofer 1 et le subwoofer 2.. SW1 SW2 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo À propos des étiquettes du câble (fournis) pour l’identification du canal La section d’affichage du canal pour les bornes d’enceintes sur le panneau arrière ont des codes de couleur pour l’identification de chaque canal. Fixez l’étiquette du câble correspondant à chaque enceinte sur chacun des câbles d’enceinte. Cela facilite le branchement du câble approprié sur les bornes d’enceintes du panneau arrière. Enceintes Couleur FRONT L Blanc FRONT R Rouge CENTER Vert SURROUND L Bleu clair SURROUND R Bleu SURROUND BACK L Beige SURROUND BACK R Marron FRONT HEIGHT L Beige FRONT HEIGHT R Marron ZONE2 L Beige ZONE2 R Marron TOP FRONT L Beige TOP FRONT R Marron TOP MIDDLE L Beige TOP MIDDLE R Marron FRONT DOLBY L Beige FRONT DOLBY R Marron SURROUND DOLBY L Beige SURROUND DOLBY R Marron SUBWOOFER 1 Noir SUBWOOFER 2 Noir Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAttachez l’étiquette du câble pour chaque canal à son câble d’enceinte comme indiqué dans le diagramme. Reportez-vous au tableau et attachez l’étiquette à chaque câble d ’enceinte. Puis, effectuez la connexion pour que la couleur de la borne d’enceinte corresponde à l’étiquette du câble. G Méthode de fixation de l’étiquettes du câble H

Enceintes Cet appareil Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfiguration de l’enceinte et paramétrages de l’“Affectation des Amplis” Cet appareil est équipé d’un amplificateur de puissance à 7 canaux. En plus du système à 5.1 canaux de base, une variété de systèmes d'enceintes peut être configurée en changeant les paramétrages de “Affectation des Amplis” en fonction de l’application, par exemple les systèmes à 7 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. (v p. 195) Effectuez le paramétrage “Affectation des Amplis” en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. (v p. 195) Lire une enceinte et zone “Affectation des Amplis” réglages Page de connexion

2 canaux (pré-sortie) Réglable dans tous les modes “Affectation des Amplis”.

7.1 canaux (surround arrière)

2 canaux (pré-sortie) Surround arrière (Défaut) 42

7.1 canaux (avant-haut)

2 canaux (pré-sortie) Avant haut 43

7.1 canaux (supérieur avant)

2 canaux (pré-sortie) Avant plafond 44

7.1 canaux (supérieur central)

2 canaux (pré-sortie) Centre plafond 45

7.1 canaux (enceinte avant Dolby Atmos Enabled)

2 canaux (pré-sortie) Dolby avant 46

5.1 canaux (connexion bi-amp pour enceinte avant)

2 canaux (pré-sortie) BI-AMP 48

5.1 canaux + deuxième paire d’enceinte avant

2 canaux (sortie enceinte) ZONE2 50

Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte. Veuillez vous reporter à “Modes audio et canaux de sortie” (v p. 264) pour les modes sonores qui sont pris en charge. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 5.1 canaux Ceci est utilisé comme un système surround de canal 5.1 de base.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 7.1 canaux Système de canal 7.1 pour la lecture d’ambiance.

Exemples de connexions avec utilisation d’enceintes surround arrière Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrière.

Paramétrez l’option “Mode affectation” sur “Surround arrière” dans le menu. (v p. 195).

SBR SBLSW FLFR C SR SL

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borneSURROUND BACK L. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de connexions avec utilisation d’enceintes avant-haut Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

Paramétrez l’option “Mode affectation” sur “Avant haut” dans le menu. (v p. 195). FHR FHL

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de connexions avec utilisation d’enceintes supérieures avant Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes supérieures avant.

Paramétrez l’option “Mode affectation” sur “Avant plafond” dans le menu. (v p. 195). SW FLFR C SR SL TFR TFL Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de connexions avec utilisation d’enceintes centrales supérieures Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes supérieures centrales.

Paramétrez l’option “Mode affectation” sur “Centre plafond” dans le menu. (v p. 195). SW FLFR C SR SL TMR TML Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de connexions avec utilisation d’enceintes Dolby Atmos Enabled avant Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant Dolby Atmos Enabled.

Paramétrez l’option “Mode affectation” sur “Dolby avant” dans le menu. (v p. 195). FDR FDL

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Exemple de connexions avec utilisation d’enceintes Dolby Atmos Enabled surround Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes surround Dolby Atmos Enabled.

Paramétrez l’option “Mode affectation” sur “Dolby surround” dans le menu. (v p. 195).

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 5.1 canaux : Connexion bi-amp des enceintes avant Ce système permet d'effectuer une lecture 5.1 canaux. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d’une enceinte qui prend en charge la bi-amplification. Cette connexion permet à l’EMF (puissance retournée sans être sortie) du woofer de s’écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure. FL FR SW C

(Double amplificateur) (Double amplificateur)

Paramétrez l’option “Mode affectation” sur “BI-AMP” dans le menu. (v p. 196) REMARQUE

Lors de la réalisation de connexions en mode double amplificateur, veillez à retirerla tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et desgraves.. wqwq (R) (L) CSRSL FLFR

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes 5.1 canaux : Deuxième paire d’enceintes avant Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

Paramétrez l’option “Mode affectation” sur “Front B” dans le menu. (v p. 196).

Panneau avant Affichage Panneau arrière Télécommande IndexBranchement d’enceintes multi-zones

Branchement de l’enceinte 5.1 canaux (MAIN ZONE) + 2 canaux (ZONE2) Cette méthode de connexion construit un système d’enceinte à canaux 5.1 dans la MAIN ZONE et un système à 2 canaux dans la ZONE2. MAIN ZONE

Paramétrez l’option “Mode affectation” sur “ZONE2” dans le menu. (v p. 196) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Connexion d’un amplificateur de puissance externe Vous pouvez utiliser cet appareil comme un préamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalité du son peut être améliorée. Sélectionnez la borne à utiliser et branchez l’appareil.

Amplificateur de puissance Subwoofer (principal) Subwoofer (secondaire)

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne du canal gauche (G). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un téléviseur Connectez un téléviseur à cet appareil pour que la vidéo d’entrée soit transmise au téléviseur. Vous pouvez également profiter de l’audio de votre téléviseur sur cet appareil. La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur. La fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) permet de lire le son d’un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI.

Non Oui Le téléviseur est-il équipé d’ une borne HDMI ? Le téléviseur est-il compatible avec la fonction ARC / eARC ? Oui Non “Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)” (v p. 53) “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)” (v p. 55) Vous ne pouvez pas connecter la TV à cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC / eARC de cet appareil. Réglez “HDMI Contrôle” sur “Marche” ou “ARC” sur “Marche” lorsque vous utilisez un téléviseur prenant en charge la fonction ARC. (v p. 170) L’utilisation d’un téléviseur compatible avec la fonction eARC permet la lecture audio à partir de l’enceinte connectée à cet appareil, quels que soient les réglages “HDMI Contrôle” et “ARC” dans le menu. (ARC)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Lorsque vous utilisez la fonction ARC / eARC, effectuez le raccordement sur le connecteur HDMI MONITOR 1.

La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu’eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d’informations, consultez le mode d’emploi de votre téléviseur.

Lorsque des téléviseurs compatibles avec la fonction eARC et des téléviseurs avec des fonctions ARC sont connectés à l’appareil, les téléviseurs compatibles avec la fonction eARC sont prioritaires.

Utilisez un “High Speed HDMI Cable with Ethernet” lorsque vous utilisez un téléviseur compatible avec la fonction. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) Utilisez un câble HDMI pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un dispositif de lecture Cet appareil est équipé de trois types de bornes d’entrée vidéo (HDMI, vidéo composante et vidéo composite) et de trois types de connecteurs d’entrée audio (HDMI, audio numérique et audio). Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI. Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 57)

“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 58)

“Connexion d’un caméscope vidéo ou d’un console de jeux” (v p. 59)

Connectez les dispositifs à cet appareil comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil.

La source qui est assignée aux connecteur HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir “Affectation des entrées” pour savoir comment changer la source d’entrée attribuée aux connecteurs d’entrée. (v p. 180)

Pour lire des signaux audio qui sont entrés dans cet appareil sur un téléviseur connectée en HDMI, dans le menu réglez “Sortie audio HDMI” sur “TV”. (v p. 168)

Pour de profiter d’un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP 2.2. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un décodeur (Tuner satellite/TV par câble) Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

OUT OUT VIDEOVIDEO(Matériel non compatible HDMI) Tuner satellite/TV par câbleTuner satellite/TV par câble Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un lecteur DVD ou le lecteur Blu-ray Disc Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Lecteur DVD Lecteur DVD Lecteur Blu-ray Disc (Matériel non compatible HDMI) Lecteur Blu-ray Disc Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un caméscope vidéo ou d’un console de jeux Cette explication utilise la connexion avec un caméscope vidéo comme exemple. Connectez un dispositif de lecture à cet appareil, tel qu’un caméscope vidéo ou une console de jeux.

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’une platine Cet appareil est compatible avec les platines équipées d’une cellule phono avec aimant tournant. Si vous le connectez à une platine dotée d’une cellule MC à faible sortie, utilisez un amplificateur de tête MC ou un transformateur survolteur du commerce. Un bruit “retentissant” provenant des enceintes peut se produire lorsque vous sélectionnez la source d’entrée “Phono” sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine. REMARQUE

La borne de terre (SIGNAL GND) de cet appareil n’est pas dédiée à des fins de mise à la terre pour la sécurité. Si cette borne est connectée lorsqu’il y a beaucoup de bruit, le bruit peut être réduit. Veuillez noter que, selon la platine, connecter la ligne de terre peut avoir l’effet inverse en augmentant le bruit. Auquel cas, il n’est pas nécessaire de connecter la ligne de terre. GND AUDIO OUT

(Cellule MM) Lecteur d’enregistrement Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnecter un dispositif mémoire USB au port USB Pour le mode d’emploi, voir “Lecture du contenu d’un dispositif mémoire USB” (v p. 72).

Denon ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l’adaptateur secteur fourni avec cet appareil. REMARQUE

Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.

Il n’est pas possible d’utiliser cet appareil en connectant son port USB à un PC au moyen d’un câble USB.

N’utilisez pas de câbles d’extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’une antenne FM/AM Connectez l’antenne, syntonisez une émission, puis déplacez l’antenne dans la position où le bruit d’arrière-plan devient minime. Ensuite, fixez l’antenne avec du ruban adhésif ou autre. (“Écoute de diffusion FM/ AM” (v p. 80))

Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d’installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l’appareil pour en savoir plus. REMARQUE

Assurez-vous que les bornes des fils de l’antenne à boucle AM n’entrent pas en contact avec les parties métalliques du panneau.

wq e Antenne à boucle AM (fournie) Antenne intérieure FM (fournie) Noir Blanc Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Utilisation de l’antenne à boucle AM Antenne fixée au mur Fixez directement au mur sans monter.

Clou, broquette, etc. Antenne posée sans fixation Procédez comme indiqué ci-dessus pour le montage. Lors du montage, se reporter à “Montage de l’antenne à boucle AM”.

Montage de l’antenne à boucle AM

Passez le support à travers le bas de l’antenne cadre et repliez-le vers l’avant.

Insérez la partie saillante dans le trou carré du support.

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion à un réseau domestique (LAN) Cet appareil peut se connecter à un réseau en utilisant un LAN câblé ou un réseau local sans fil. Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d’opérations, comme suit.

Lecture d’audio en réseau, tel qu’une radio Internet, et de serveurs média

Lecture de services de diffusion de musique

Utilisation de la fonction Apple AirPlay

Fonctionnement de cet appareil via le réseau

Fonctionnement avec le système audio surround multi-pièces sans fil HEOS

Mise à jour du micrologiciel Contactez un ISP (Internet Service Provider) ou un magasin d’informatique pour la connexion à Internet. LAN filaire Pour effectuer des connexions via un LAN câblé, utilisez un câble LAN pour connecter le routeur à cet appareil, comme illustré dans la figure ci- dessous. InternetModem RouteurVers le WANVers le port LANVers le port LANPort LAN/port Ethernet connecteurPort LAN/port Ethernet connecteur NAS (Network Attached Storage) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLAN sans fil Lors de la connexion au réseau local sans fil, connectez les antennes externes pour une connexion Bluetooth/sans fil au réseau local sans fil au panneau arrière et maintenez-les en position verticale. Voir “Config. Wi-Fi” pour savoir comment connecter à un routeur de réseau local sans fil. (v p. 207)

Internet Modem Vers le WAN Routeur avec point d’accès

Lorsque vous utilisez cet appareil, nous vous recommandons d’utiliser un routeur équipé des fonctions suivantes:

Serveur DHCP intégré Cette fonction attribue automatiquement une adresse IP au LAN.

Commutateur 100BASE-TX intégré Lorsque vous connectez plusieurs appareils, nous vous recommandons d’utiliser un hub de commutation ayant une vitesse d’au moins 100 Mbps.

N’utilisez qu’un câble STP blindé ou un câble LAN ScTP (facilement disponibles dans les magasins d’électronique). (CAT-5 ou supérieur recommandé).

Il est recommandé d’utiliser un câble LAN normal de type blindé. Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber les autres appareils.

Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l’adresse IP, etc., dans le “Réseau”. (v p. 206) REMARQUE

Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d’accès à Internet ou un magasin d’informatique pour plus de détails.

Cet appareil n’est pas compatible avec PPPoE. Un routeur compatible PPPoE est nécessaire si votre ligne contractée n’est pas configurée pour être utilisée avec PPPoE.

Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur.

Plusieurs services en ligne peuvent être interrompus sans préavis. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un dispositif de commande externe Prises REMOTE CONTROL Lorsque cet appareil est installé dans un endroit où les signaux de la télécommande ne peuvent pas atteindre (installation dans un placard, etc.), il peut toujours être contrôlé par la télécommande en connectant un récepteur de télécommande (vendu séparément). Vous pourrez également l’utiliser pour commander à distance la ZONE2 (pièce séparée).

AUX OUT Appareil équipé de prises REMOTE CONTROL INEntréeSortieRetransmetteur infrarougeCapteur infrarouge Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexBorne TRIGGER OUT Lorsqu’un appareil doté d’une prise TRIGGER IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l’intermédiaire du fonctionnement synchronisé avec cet appareil. La prise TRIGGER OUT produit un signal électrique de 12 V DC/150 mA maximum.

Dispositif compatible avec les signaux de déclenchement 12 V DC/150 mA REMARQUE

Utilisez un câble monaural avec fiche mini pour le branchement des prises TRIGGER OUT. N’utilisez pas un câble stéréo avec fiche mini.

Si le niveau d’entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise TRIGGER OUT ne peut pas être utilisée. Dans ce cas, mettez l’appareil hors tension, puis débranchez-le. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion du cordon d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale.

Panneau avant Affichage Panneau arrière Télécommande Indexo Contenu Utilisation basique Mise sous tension 70 Sélection de la source d’entrée 70 Réglage du volume 71 Coupure temporaire du son (Sourdine) 71 Sélection d’un mode d’écoute 119 Lecture d’un appareil Lecture avec les lecteurs DVD/Blu-ray Disc 71 Lecture du contenu d’un dispositif mémoire USB 72 Écouter de la musique sur un périphérique Bluetooth 76 Écoute de diffusion FM/AM 80 Lecture audio/service en réseau Écoute de Radio Internet 91 Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 93 Obtenir HEOS App 97 Fonction AirPlay 106 Fonction Spotify Connect 110 Fonctions pratiques Fonctions pratiques 111 Fonction de contrôle HDMI 131 Fonction Menu intelligent 132 Fonction de minuterie sommeil 134 Fonction de sélection rapide plus 136 Fonction de verrouillage du panneau 139 Fonction de verrouillage à distance 141 Autres fonctions Fonction de contrôle Internet 142 Lecture dans la ZONE2 (différente pièce) 144 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexUtilisation basique

Touches sélection de source d’entrée Mise sous tension

Appuyez sur POWER X pour mettre l’appareil soustension. Vous pouvez appuyer sur la touche de sélection de la source d’entrée lorsquel’appareil est en mode veille pour le mettre sous tension. Vous pouvez également passer en mode veille en appuyant sur X sur l’appareilprincipal. Sélection de la source d’entrée

Appuyez sur la touche de sélection de la sourced’entrée pour la lecture.La source d’entrée souhaitée peut être sélectionnée directement. Vous pouvez également sélectionner la source d’entrée en actionnant la toucheSOURCE SELECT sur l’appareil principal.Contents Connexions Lecture Réglages Conseils Annexe Panneau avant AffichagePanneauarrièreTélécommande IndexRéglage du volume

Utilisez VOLUME df pour régler le volume.

La plage de réglage varie en fonction du signal d’entrée et du réglage de niveaudu canal. Vous pouvez également régler le volume maître en tournant la molette MASTERVOLUME sur l’appareil principal. Coupure temporaire du son (Sourdine)

Le témoin MUTE de l’écran clignote. : s’affiche sur l’écran du téléviseur. Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine”dans le menu. (v p. 160) Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer surMUTE : à nouveau. Lecture avec les lecteurs DVD/Blu-ray Disc Vous trouverez ci-dessous la procédure pour la lecture avec les lecteursDVD/Blu-ray Disc.

Préparez la lecture.

Allumez le subwoofer, le lecteur et la TV. Sélectionnez l’entrée de cet appareil en guise d’entrée TV.

Appuyez sur POWER X pour mettre l’appareil sous tension.

Appuyez sur DVD ou Blu-ray pour commuter une source d’entrée pour un lecteur utilisé pour la lecture.

Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

Panneau avant Affichage Panneau arrière Télécommande IndexLecture du contenu d’un dispositif mémoire USB

Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB.

Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil.

Cet appareil est compatible avec les dispositifs mémoire USB au format “FAT16” ou “FAT32”.

Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir “Lecture de dispositifs mémoire USB” (v p. 260) pour plus de détails.

DSD Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture des fichiers d’un dispositif mémoire USB

Insérez un dispositif mémoire USB formaté en FAT32 sur le port USB.

Appuyez sur USB pour passer à la source d’entrée “USB”.

Sélectionnez le nom de cet appareil.

Parcourez la musique sur votre dispositif mémoire USB et sélectionnez une musique à lire.

Quand vous sélectionnez une musique à lire, on vous demandera commentvous voulez écouter votre musique. Jouez maintenant : Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement. Jouer & Remplacer la file d'attente : Vide la liste de lecture et lit immédiatement l’élément sélectionné. Jouer la prochaine : Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée. Ajouter à la fin de la liste de lecture : Ajoute l’élément directement à la fin de la liste. Nature 01Nature 02Nature 03Nature 04Various ArtistsVarious ArtistsVarious ArtistsVarious ArtistsNature 05Various ArtistsMusique USB

Naure 01Jouez maintenantJouer la prochaineAjouter à la fin de la liste de lectureJouer & Remplacer la file d'attenteNatureAnnuler Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index5 Utilisez ui pour sélectionner “Jouez maintenant” ou “Jouer & Remplacer la file d'attente”, puis appuyez sur ENTER. La lecture débute. Nature 01

Passer à la plage précédente/Passer à la plage suivante CH/PAGE d f Passez à la page précédente/page suivante dans l’affichage de la liste

Lorsqu’un fichier audio MP3 contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier. REMARQUE

Notez que Denon ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l’utilisation de cet appareil avec le dispositif mémoire USB en question. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Opérations accessibles dans le menu des options

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 114)

“Réglage de la tonalité (Tonalité)” (v p. 115)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 116)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 118) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcouter de la musique sur un périphérique Bluetooth

Les fichiers musicaux sur les périphériques Bluetooth tels que lessmartphones, les lecteurs de musique numérique, etc. peuvent être lussur cet appareil via un appariement et en connectant cet appareil à l’aidedu périphérique Bluetooth.La communication est possible jusqu’à une distance d’environ 30 m.REMARQUE Pour lire de la musique à partir d’un périphérique Bluetooth, le périphériqueBluetooth doit prendre en charge le profil A2DP. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de musique à partir d’un périphérique Bluetooth Afin d’écouter de la musique à partir d’un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d’abord être apparié avec cet appareil. Une fois le périphérique Bluetooth apparié, il n’a pas besoin d’être apparié à nouveau.

Connectez les antennes externes fournies pour Bluetooth/réseau local sans fil aux connecteurs de l’antenne Bluetooth/réseau local sans fil situés sur le panneau arrière. (v p. 22)

Appuyez sur POWER X pour mettre l’appareil sous tension.

Appuyez sur Bluetooth. Lors de la première utilisation, l’appareil ira en more d’appariement automatiquement et “Pairing...” apparaîtra sur l’écran de l’appareil.

Activez les réglages Bluetooth sur votre périphérique mobile.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth. Connectez-vous au périphérique Bluetooth pendant que “Pairing” est affiché sur l’écran de l’appareil. Effectuez la connexion avec le périphérique Bluetooth à proximité de l’appareil (environ 1 m).

Lecture de musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

Le périphérique Bluetooth peut également être commandé avec la télécommande de cet appareil.

La prochaine fois que le bouton Bluetooth sera pressé sur la télécommande, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté. Touches de commande Fonction 1/3 Lecture / Pause

Passer à la plage précédente/Passer à la plage suivante

Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l’affichagesur le nom du titre, nom de l’artiste, nom de l’album, etc. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAppariement avec d’autres périphériques Bluetooth Jumeler un appareil Bluetooth avec l’appareil.

Activez les réglages Bluetooth sur votre périphérique mobile.

Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes. L’appareil passera en mode d’appariement.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth.

Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth.Lorsqu’un 9e périphérique Bluetooth est apparié, il sera enregistré à la place duplus ancien périphérique enregistré. Vous pouvez également passer en mode d’appariement en appuyant sur lebouton OPTION lorsque l’écran de lecture est affiché et en sélectionnant “Modede couplage” dans le menu d’options affiché.REMARQUE Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cetappareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP. La télécommande de cet appareil n’est pas garantie de fonctionner avec tous lespériphériques Bluetooth. Selon le type de périphérique Bluetooth, cet appareil émet du son qui est coupléau réglage du volume sur le périphérique Bluetooth.

Opérations accessibles dans le menu des options

“Appariement avec d’autres périphériques Bluetooth” (v p. 78) “Ajuster le volume de chaque canal pour le faire correspondre à lasource d’entrée (Réglage niv. Canal)” (v p. 114) “Réglage de la tonalité (Tonalité)” (v p. 115) “Affichage de la vidéo voulue lors de la lecture audio (Sélect.Vidéo)” (v p. 116) “Lecture de la même musique dans toutes les zones (Toutes zonesstéréo)” (v p. 118) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexReconnexion à cet appareil à partir d’un périphérique Bluetooth Une fois l’appariement terminé, vous pouvez connecter le périphérique Bluetooth sans effectuer d’opération sur cet appareil. Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter.

Activez le réglage Bluetooth du périphérique Bluetooth à connecter.

Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth.

Écoutez de la musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

L’écran passe automatiquement sur l’écran de lecture “Bluetooth” si un appareilBluetooth est connecté et que l’appareil est allumé. Lorsque les paramètres “Commande réseau” de cet appareil sont réglés sur“Toujours actif” et un périphérique Bluetooth est connecté avec l’unité en état deveille, l’alimentation de l’appareil se mettra sous tension automatiquement. (v p. 211) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de diffusion FM/AM

BACK TUNE +, – OPTION Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des émissions FM et AM. Assurez-vous que l’antenne FM et l’antenne à boucle AM soient connectées à cet appareil en premier. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de diffusion FM/AM

Appuyez sur TUNER pour passer à la source d’entrée “Tuner”. G Écran du téléviseur H. STEREO AUTO OPTION OPTION TunerFM 87.50MHzNow PlayingRéglage Prérégler Options CH 1

01 FM 87.50MHz GAfficheur de cet appareilH

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “FM/AM”, puis appuyez sur ENTER. Cela affiche la bande de réception de l’écran d’entrée.

Utilisez o p pour sélectionner “FM” ou “AM”, puis appuyez sur ENTER. FM : Pour écouter une station FM.AM : Pour écouter une station AM.

Appuyez sur TUNE + ou TUNE – pour sélectionner la station que vous souhaitez écouter. Un balayage est effectué jusqu’à ce qu’une station radio disponiblesoit trouvée. Ensuite, le balayage s’interrompt automatiquement et lastation radio est diffusée.

Les modes disponibles pour la réception de stations FM sont le mode “Auto” qui permet de rechercher automatiquement les stations disponibles et le mode “Manuel” qui permet de chercher les stations manuellement à l’aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur “Auto”. Vous pouvez également utiliser l’option “Accord direct” pour rechercher une station en entrant directement sa fréquence. En mode “Auto”, vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode “Manuel” ou le mode “Accord direct” pour rechercher la station de votre choix. Touches de commande FonctionTUNE +, – Sélectionner la station radio (haut/bas)CH/PAGE d fSélectionner les stations radio prérégléesu iSélectionner la station radio (haut/bas)o pSélectionner les stations radio préréglées Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Opérations accessibles dans le menu des options

“Réglage par saisie de la fréquence (Accord direct)” (v p. 83)

“Modification du mode de syntonisation (Mode Réglage)” (v p. 86)

“Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)” (v p. 86)

“Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)” (v p. 88)

“Saut des stations radio préréglées (Passer préréglage)” (v p. 89)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 114)

“Réglage de la tonalité (Tonalité)” (v p. 115)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 116)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 118) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage par saisie de la fréquence (Accord direct) Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Accord direct”, puis appuyez sur ENTER. L’écran qui vous permet d’entrer la fréquence s’affiche.

Utilisez ui pour sélectionner le numéro, puis appuyez sur p.

Si o est appuyée, l’entrée précédente est immédiatement annulée.

Répétez l’étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.

Quand le réglage est terminé, appuyez sur ENTER. La fréquence préréglée est mise au point. Recherche RDS Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique. Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS. Notez que la fonction RDS n’est opérationnelle que lors de la réception de stations compatibles RDS.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche RDS”, puis appuyez sur ENTER.

Appuyez sur ENTER. La recherche de stations émettant en RDS démarre alors automatiquement.

Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRecherche PTY Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY). PTY identifie le type de programme RDS. Les types de programmes disponibles sont affichés de la façon suivante: NEWS InformationsWEATHERMétéoAFFAIRSAffaires courantesFINANCEFinance INFO InformationsCHILDRENProgramme pour enfantsSPORTSportsSOCIALAffaires socialesEDUCATEEducationRELIGIONReligionDRAMADramePHONE INEntrée de téléphoneCULTURECultureTRAVELVoyagesSCIENCEScienceLEISUREDétenteVARIEDDivers JAZZ Musique jazzPOP MMusique popCOUNTRYMusique countryROCK MMusique rockNATION MMusique nationaleEASY MMusique pour tousOLDIESClassique légèreLIGHT MVieux titresFOLK MClassiqueCLASSICSMusique folkDOCUMENTAutres musiquesOTHER MDocumentaires

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche PTY”, puis appuyez sur ENTER.

Utilisez ui pour appeler le type de programme souhaité.

Appuyez sur ENTER. La recherche PTY démarre alors automatiquement.

Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRecherche TP TP identifie les programmes d’infos sur le trafic routier. Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile. Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d’infos routières (stations TP).

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche TP”, puis appuyez sur ENTER.

Appuyez sur ENTER. La recherche TP démarre alors automatiquement.

Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente. Texte Radio RT permet aux stations RDS d’envoyer des messages qui s’affichent directement à l’écran. “Texte Radio” s’affiche à l’écran lorsque des données de texte radio sont reçues.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Texte Radio”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner “Marche”, puis appuyez sur ENTER.

Pendant la réception d’une station émettant du RDS, les textes transmis seront affichés.

Si aucune donnée de texte n’est transmise, le message “NO TEXT DATA” s’affiche. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModification du mode de syntonisation (Mode Réglage) Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le mode “Auto”, passez alors au mode “Manuel” et effectuez le réglage manuellement.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode Réglage”, puis appuyez sur ENTER.

Utilisez o p pour selectionner le mode de syntonisation, puis appuyez sur ENTER. Auto : Recherche et accord automatiques sur une station radio recevable. Manuel : Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche. Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto) Un maximum de 56 stations radio peut être automatiquement préréglé.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. prérégl. Auto”, puis appuyez sur ENTER.

Appuyez sur ENTER. L’appareil commence à syntoniser les stations radio automatiquement et à les prérégler.

Lorsque le préréglage est terminé, la mention “Terminé” s’affiche pendant environ 5 secondes et l’écran du menu d’option s’éteint.

La mémoire de préréglage est écrasée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPréréglage de la station radio actuelle (Mém. Préréglages) Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement. Vous pouvez prérégler jusqu’à 56 stations.

Accordez la station émettrice que vous souhaitez prérégler. (“Écoute de diffusion FM/AM” (v p. 81))

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. Préréglages”, puis appuyez sur ENTER. La liste des canaux prédéfinis s’affiche.

Utilisez ui pour sélectionner le canal que vous souhaitez prérégler, puis appuyez sur ENTER. La station radio actuelle est préréglée.

Utilisez CH/PAGE df pour sélectionner la chaîne préréglée souhaitée.

Vous pouvez également sélectionner les stations de radio préréglées en appuyantsur TUNER PRESET CH + ou TUNER PRESET CH – sur l’appareil principal. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSaisie d’un nom pour la station émettrice préréglée (Nom préréglé) Vous pouvez utiliser le nom de la station radio préréglée ou le modifier. Vous pouvez entrer jusqu’à 8 caractères.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Nom préréglé”, puis appuyez sur ENTER. L’écran “Nom préréglé” s’affiche.

Utilisez o p pour sélectionner le groupe de la station de diffusion à nommer.

Utilisez ui pour sélectionner la station radio à nommer, puis appuyez sur ENTER.

Utilisez ui pour sélectionner l’étiquette du nom, puis appuyez sur ENTER. L’écran qui vous permet de modifier le Nom préréglé s’affiche.

Si vous sélectionnez “Param. défaut”, l’appareil affiche de nouveau la fréquence.

Saisissez les caractères, puis appuyez sur “OK”.

Appuyez sur OPTION pour revenir à l’écran précédent. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSaut des stations radio préréglées (Passer préréglage) Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d’une station de radio est grandement facilitée par le saut de mémoires inutiles.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Passer préréglage”, puis appuyez sur ENTER. L’écran “Passer préréglage” s’affiche.

Pour définir les stations à ignorer par groupes

Utilisez o p pour sélectionner le groupe de stations radio à ignorer.

Appuyez sur u pour sélectionner “Régl.z – z sur Passer”, puis appuyez sur ENTER. Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné “z-z”. (z est le numéro du groupe sélectionné.)

Pour définir les stations à ignorer par stations

Utilisez o p pour sélectionner le groupe de stations radio à ignorer.

Utilisez ui pour sélectionner la station radio à ignorer.

Utilisez o p pour sélectionner “Passer”. La station sélectionnée ne s’affiche pas.

Appuyez sur OPTION pour revenir à l’écran précédent. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAnnulation de Passer préréglage

Lorsque l’écran “Passer préréglage” s’affiche, utilisez o p pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer.

Utilisez ui pour sélectionner une station radio que vous ne souhaitez plus ignorer.

Utilisez o p pour sélectionner “Marche”. Le saut est annulé. REMARQUE

“Passer préréglage” ne peut pas être annulé pour les groupes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de Radio Internet

La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations Radio Internet en provenance du monde entier.

Les stations radio Internet sur cet appareil listent le service de base de données fourni par la station radio TuneIn.

Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir “Lecture de radio Internet” (v p. 263) pour plus de détails.

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de Radio Internet

Appuyez sur INTERNET RADIO.

Vous pouvez également appuyer sur R (HEOS Music). Utilisezui pour sélectionner “Radios internet Tunein”, puis appuyez surENTER.

Sélectionnez la station que vous souhaitez écouter. Touches de commande Fonction1/3 Lecture / Pause8 9 Passer à la plage précédente/Passer à laplage suivanteCH/PAGE d fPassez à la page précédente/pagesuivante dans l’affichage de la listez Autorisé lors de l’écoute de Podcasts. L’affichage passe du titre de la plage au nom de la station de radio etc. à chaquefois que vous appuyez sur STATUS sur l’appareil principal.REMARQUE Le service de base de données des stations radio peut être interrompu ouindisponible sans avertissement préalable.

Opérations accessibles dans le menu des options

“Ajout des Favoris HEOS” (v p. 112) “Ajuster le volume de chaque canal pour le faire correspondre à lasource d’entrée (Réglage niv. Canal)” (v p. 114) “Réglage de la tonalité (Tonalité)” (v p. 115) “Affichage de la vidéo voulue lors de la lecture audio (Sélect.Vidéo)” (v p. 116) “Lecture de la même musique dans toutes les zones (Toutes zonesstéréo)” (v p. 118) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de fichiers stockés sur un ordinateur ou un stockage NAS

Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u, wpl) depuis des serveurs DLNA compatibles, comme un ordinateur ou un dispositif NAS, connectés à votre réseau.

Formats pris en charge : Pour plus de détails, reportez-vous à “Lire un fichier sauvegardé sur un ordinateur ou sur un NAS” (v p. 262).

DSD Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de fichiers stockés sur un ordinateur ou un stockage NAS Suivez cette procédure pour lire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

Appuyez sur R (HEOS Music).

Utilisez ui pour sélectionner “Serveur de musique”, puis appuyez sur ENTER. MUSIQUEMusique USBServeur de musiqueFavoris HEOSRadios internet Tunein

Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

Parcourez la musique sur votre PC/NAS et sélectionnez une musique à lire.

Quand vous sélectionnez une musique à lire, on vous demandera comment vous voulez écouter votre musique. Jouez maintenant : Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement. Jouer & Remplacer la file d'attente : Vide la liste de lecture et lit immédiatement l’élément sélectionné. Jouer la prochaine : Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée. Ajouter à la fin de la liste de lecture : Ajoute l’élément directement à la fin de la liste. Live 01Live 02Live 03Live 04Various ArtistsVarious ArtistsVarious ArtistsVarious ArtistsLive 05Various ArtistsServeur de musique

Live 01Jouez maintenantJouer la prochaineAjouter à la fin de la liste de lectureJouer & Remplacer la file d'attente Live Annuler Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index5 Utilisez ui pour sélectionner “Jouez maintenant” ou “Jouer & Remplacer la file d'attente”, puis appuyez sur ENTER. La lecture débute. Live 01

Précédent / Suivant CH/PAGE d f Passez à la page précédente/page suivante dans l’affichage de la liste

L’affichage passe du titre de la plage, au nom de l’artiste, puis au titre de l’album à chaque fois que vous appuyez sur STATUS sur l’appareil principal.

Lorsqu’un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier.

Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d’afficher l’album pour les fichiers WMA. REMARQUE

Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l’audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l’aide d’un LAN câblé.

L’ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l’ordre alphabétique à cause des spécifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Opérations accessibles dans le menu des options

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 114)

“Réglage de la tonalité (Tonalité)” (v p. 115)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 116)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 118) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexObtenir HEOS App Depuis HEOS App, vous pouvez utiliser de nombreux services de diffusion de musique en ligne. Plusieurs options s’offrent à vous selon votre situation géographique. Pour plus d’informations concernant les services disponibles dans votre zones géographique, rendez-vous sur http:// www.HEOSbyDenon.com Téléchargez HEOS App sur iOS ou Android en recherchant “HEOS” sur l’App Store, sur Google Play ou sur Amazon Appstore.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCompte HEOS Vous pouvez enregistrer un compte HEOS sur “CompteHEOS” (v p. 213) dans le menu de cet appareil ou en cliquant surl’onglet “Musique”, icône “Réglages” - a dans le HEOS App.

Qu’est-ce qu’un Compte HEOS? Un Compte HEOS est un compte principal ou “porte-clé” qui vouspermet de contrôler tous les services de musique HEOS à l’aide unidentifiant et un mot de passe uniques.

Pourquoi se créer un Compte HEOS? Grâce à ce Compte HEOS, il vous suffit d’entrer votre identifiant etvotre mot de passe une seule fois pour tous les services de musique.Cela vous permet une utilisation rapide et facile de l’application surdifférents dispositifs.Il vous suffit de vous identifier sur votre Compte HEOS depuisn’importe quel dispositif, et vous aurez accès à tous vos services demusique associés. Vous pourrez ainsi lire votre historique de lecture etvos listes de lecture, même chez des amis qui écoutent leur musiquesur leur propre système HEOS.

Se créer un Compte HEOS À votre première utilisation d’un service de musique depuis le menu“Musique” principal de HEOS App, il vous sera demandé de créer unCompte HEOS.

Modifier son Compte HEOS

Appuyez sur l’onglet “Musique”.

Sélectionnez l’icône Réglagesa en haut à gauche de l’écran.

Sélectionnez “Compte HEOS”.

Changez votre zone géographique, votre mot de passe, supprimez votre compte ou déconnectez-vous. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture depuis des services de diffusion de musique Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d’une souscription gratuite et/ou payante. Plusieurs options s’offrent à vous selon votre situation géographique. Pour plus d’informations concernant les services disponibles dans votre zones géographique, rendez-vous sur http://www.HEOSbyDenon.com

Sélectionner une pièce/un dispositif

Appuyez sur l’onglet “Pièces” et sélectionnez “AVR- X3500H” s’il y a plusieurs dispositifs HEOS.

Appuyez sur l’icône e en haut à droite de l’écran pour changer le mode éditeur.Vous pouvez modifier le nom affiché.. PiècesFaites glisser une pièce sur une autre pour les regrouperPiècesA l'écouteMusiqueSong Name 3 AVR-X3500H Song Name 1 Dining L + Dining R Song Name 2 Kitchen Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Sélectionner le morceau ou la station depuis les différentes sources musicales

Appuyez sur l’onglet “Musique” pour sélectionner une source musicale.

Tous les services musicaux affichés sont susceptibles de pas être disponibles dans votre région. A l'écouteMusiquePiècesCe téléphoneMusique USBHistoriqueMusiqueServeur de musiqueListe de lecture Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index2 Parcourir les musiques à lire. Après avoir sélectionné un morceau ou une station de radio, l’application vous redirigera automatiquement sur l’écran “A l'écoute”.

Lorsque vous sélectionnez un morceau à lire, on vous demandera comment vous voulez écouter votre musique. Jouez maintenant : Insère l’élément dans votre liste de lecture en cours après le morceau en cours pour qu’il soit lu immédiatement. Jouer & Remplacer la file d'attente : Vide la liste de lecture et lit immédiatement l’élément sélectionné. Jouer la prochaine : Insère l’élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée. Ajouter à la fin de la liste de lecture : Ajoute l’élément directement à la fin de la liste.

Lorsque vous sélectionnez une station de radio, les éléments suivants s’affichent. Jouez maintenant : Permet de lire immédiatement l’élément sélectionné. Ajouter aux favoris HEOS : Ajoute aux favoris HEOS. MusicRooms Now Playing Album Album Jouez maintenant Annuler Jouer & Remplacer la file d'attente Jouer la prochaine Ajouter à la liste de lecture Track 01Rooms10 Tracks,60 Mins.,2014Artist MusiquePièces A l'écoute Track 01 Album 0:50

2:51 Artist A l'écoute Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcouter la même musique dans plusieurs pièces HEOS est un vrai système audio multi-pièces qui synchronise les lecturesaudio entre différents appareils HEOS pour que la lecture se fasse demanière synchronisée dans différentes pièces, avec un sonextraordinaire ! Vous pouvez facilement ajouter et synchroniser jusqu’à 32dispositifs HEOS à votre système. Vous pouvez joindre ou regrouperjusqu’à 16 dispositifs individuels HEOS dans un groupe HEOS. Ilsfonctionnent alors comme un unique dispositif HEOS.

Regrouper des pièces

Appuyer et maintenez votre doigt sur la pièce qui ne diffuse pas de musique.

Faites-la glisser jusqu’à la pièce qui diffuse de la musique (indiquée par un contour rouge) et relâchez.

Le deux pièces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée.

Lorsque l’audio est joué dans un groupe depuis l’appareil connecté à cette unité,seul le signal d’entrée PCM à 2 canaux à partir des connecteurs HDMI,numériques ou analogues peut être joué..

A l'écouteMusiquePiècesSong Name 1 Dining Kitchen Faites glisser une pièce sur une autre pour les regrouper Pièces A l'écouteMusiquePiècesSong Name 3Song Name 3Song Name 2Song Name 2Song Name 1 Bedroom Bedroom Dining Living Kitchen Faites glisser une pièce sur une autre pour les regrouper Pièces Living Faites glisser une pièce hors du groupe Living+Kitchen Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dégrouper des pièces

Appuyez et maintenez votre doigt sur une pièce que vous voulez retirer d’un groupe.

Faites-la glisser hors du groupe et relâchez. REMARQUE

Vous ne pouvez pas retirer la première pièce qui diffusait de la musique avant lacréation du groupe..

Song Name 3Song Name 2Song Name 1BedroomDiningLivingKitchenFaites glisser une pièce sur une autre pour les regrouperPiècesSong Name 4Song Name 3Song Name 2Song Name 1BedroomDiningLivingKitchenFaites glisser une pièce sur une autre pour les regrouperPiècesLiving A l'écouteMusiquePiècesA l'écouteMusiquePièces Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Regrouper toutes les pièces (mode soirée) Vous pouvez facilement regrouper 16 pièces en mode Soirée d’un simple “rapprochement” des doigts.

Placez deux doigts sur l’écran, sur la liste des pièces.

Rapprochez rapidement vos doigts et relâchez.

Toutes les pièces seront regroupées et diffuseront la même musique parfaitement synchronisée.

Song Name 1BedroomDiningKitchenFaites glisser une pièce sur une autre pour les regrouperPiècesSong Name 4Song Name 3Song Name 2Song Name 1BedroomDiningLivingKitchenFaites glisser une pièce sur une autre pour les regrouperPiècesLiving A l'écouteMusiquePièces A l'écouteMusiquePièces Faites glisser une pièce hors du groupe Dining+Living+... Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dégrouper toutes les pièces Vous pouvez aisément dégrouper toutes les pièces et quitter le mode Soirée d’un simple “écartement” des doigts.

Placez deux doigts serrés sur l’écran, sur la liste des pièces.

Séparez-les rapidement et relâchez.

Toutes vos pièces seront dégroupées.

Song Name 1BedroomDiningDiningKitchenFaites glisser une pièce sur une autre pour les regrouperPiècesSong Name 4Song Name 3Song Name 2Song Name 1BedroomDiningLivingKitchenFaites glisser une pièce sur une autre pour les regrouperPiècesLivingA l'écouteMusiquePiècesA l'écouteMusiquePièces Faites glisser une pièce hors du groupe Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction AirPlay Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau.

La source d’entrée basculera sur “HEOS Music” au démarrage de la lectureAirPlay. Vous pouvez arrêter la lecture d’AirPlay en choisissant une autre source d’entrée. Pour voir en même temps les noms du titre et de l’artiste, appuyez sur STATUSsur l’appareil principal. Pour savoir comment utiliser iTunes, consultez également l’aide d’iTunes. L’écran peut être différent selon le Système d’exploitation et les versions dulogiciel. Cet appareil prend en charge AirPlay 2. Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une versionultérieure..

Routeur Cet appareil Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de titres de votre iPhone, iPod touch ou iPad Si vous mettez à jour votre “iPhone/iPod touch/iPad” avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre “iPhone/iPod touch/iPad” directement vers cet appareil.

Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil.

Pour plus de détails, voir le manuel de votre appareil.

Lisez les titres de votre iPhone, iPod touch ou iPad. Icône AirPlay s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

Sélectionnez l’enceinte (Dispositifs) que vous souhaitez utiliser. Lecture de la musique iTunes avec cet appareil

Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil.

Allumez cet appareil. Réglez “Commande réseau” sur “Toujours actif” pour cet appareil. (v p. 211) REMARQUE

Si “Commande réseau” est réglé sur “Toujours actif”, l’appareil consommeplus d’énergie en mode veille.

Lancez iTunes et cliquez sur l’icône AirPlay pour sélectionner l’appareil principal.

Choisissez un morceau et cliquez pour lancer la lecture dans iTunes. La musique va être transmise en continu vers cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexREMARQUE

Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonoreréglé sur l’iPhone, l’iPod touch ou l’iPad ou dans iTunes.Vous devez baisser le volume de l’iPhone, de l’iPod touch, de l’iPad ou d’iTunesavant de lancer la lecture, puis le régler au niveau adéquat. Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil Vous pouvez commander la lecture, la mise en pause et la recherche automatique (repères) des titres d’iTunes avec la télécommande de cet appareil.

Sélectionnez “Éditer” - “Préférences...” dans le menu iTunes.

Sélectionnez “Appareils” dans la fenêtre des réglages d’iTunes.

Sélectionnez “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants”, puis cliquez sur “OK”.

Ce réglage est inutile si vous utilisez la version 12 ou une version ultérieure deiTunes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2) Vous pouvez synchroniser des morceaux d’un iPhone, d’un iPod touch ou d’un iPad sous iOS 11.4 ou une version ultérieure avec plusieurs appareils qui prennent en charge AirPlay 2 pour une lecture simultanée.

Lisez les titres de votre iPhone, iPod touch ou iPad. Icône AirPlay s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

Tapez sur l’icône AirPlay. Affiche une liste des appareils/enceintes utilisables sur le même réseau.

Un cercle s’affiche à droite des appareils compatibles avec AirPlay 2. Haut-parleursDenon xxxxxxxxiPhone

Appuyez sur les appareils/enceintes que vous souhaitez utiliser.

Vous pouvez sélectionner plusieurs appareils compatibles avec AirPlay 2.

Vous pouvez régler le volume de chaque appareil individuellement ou simultanément celui de tous les appareils synchronisés. iPhoneHaut-parleursDenon xxxxxxxx Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction Spotify Connect Spotify est le service de streaming le plus populaire au monde. Si voussouscrivez à Spotify Premium, vous pouvez commander votre nouvelleenceinte avec votre téléphone ou votre tablette. Parce que Spotify estintégré à votre enceinte, vous pouvez toujours prendre des appels ouutiliser d’autres applications - la musique ne s’arrête jamais.Pour obtenir des informations sur la configuration et l’utilisation de SpotifyConnect, visitez www.spotify.com/connect. Serveur SpotifyContrôleCet appareilSpotify AppStreaming/contrôle audio Lecture de la musique Spotify avec cet appareil Téléchargez au préalable le “Spotify App” dans votre appareil Android ou iOS. Pour lire une piste Spotify dans cet appareil, vous devez d’abord vousinscrire au compte premium de Spotify.

Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet appareil.

Lisez la piste Spotify que vous souhaitez lire avec cet appareil.

Tapez sur l’icône Spotify F pour sélectionner l’appareil. La musique va être transmise en continu vers cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonctions pratiques

ENTER OPTION (HEOS Music) Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d’entrée. Ces fonctions ne peuvent configurées que dans la MAIN ZONE. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAjout des Favoris HEOS

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Ajouter aux favoris HEOS”, puis appuyez sur ENTER. Lecture des Favoris HEOS

Appuyez sur R (HEOS Music).

Utilisez ui pour sélectionner “Favoris HEOS”, puis appuyez sur ENTER. MUSIQUEMusique USBServeur de musiqueFavoris HEOSRadios internet Tunein

Parcourez le contenu et sélectionnez une musique à lire. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSuppression des Favoris HEOS

Lorsque la liste des Favoris HEOS est affichée, utilisez ui pour sélectionner l’élément que vous voulez supprimer des Favoris HEOS, puis appuyez sur OPTION.

Utilisez ui pour sélectionner “Enlever de vos favoris HEOS”, puis appuyez sur ENTER. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAjuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal) Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d’entrée.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Réglage niv. Canal”, puis appuyez sur ENTER. L’écran “Réglage niv. Canal” s’affiche.

Utilisez ui pour sélectionner le canal que vous souhaitez ajuster.

Utilisez o p pour régler le volume. –12.0 dB – +12.0 dB (Défaut: 0.0 dB)

Utilisez uio p pour sélectionner “Quitter”, puis appuyez sur ENTER.

Sélectionnez “Réinitialisez” et appuyez sur ENTER si vous souhaitez restaurer lesvaleurs de réglage des différents canaux à “0.0 dB” (Défaut). Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés. Les réglages “Réglage niv. Canal” sont mémorisés pour chaque source d’entrée. Vous ne pouvez définir ceci que pour les enceintes qui produisent l’audio. Enoutre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu “Sortieaudio HDMI” est réglé sur “TV”. (v p. 168) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage de la tonalité (Tonalité) Ajuste la qualité tonale du son.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Tonalité”, puis appuyez sur ENTER. L’écran “Tonalité” s’affiche.

Utilisez o p pour régler la fonction de commande de tonalités sur marche/arrêt. Marche : Permettre les réglages de tonalité (graves, aigus). Arrêt (Défaut) : Lecture sans réglages de tonalité.

Sélectionnez “Marche” à l’étape 3 et appuyez sur i pour sélectionner la gamme de sons devant être ajustée. Graves : Réglage des graves. Aigüs : Réglage des aigus.

Utilisez o p pour régler le tonalité, puis appuyez sur ENTER. -6 dB – +6 dB (Défaut : 0 dB)

Les réglages “Tonalité” sont mémorisés pour chaque source d’entrée. Le réglage en est impossible quand le mode audio est sur “Direct” ou “PureDirect”. Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v p. 162) Vous ne pouvez pas régler ceci si aucun signal audio n’est entré ou si dans lemenu “Sortie audio HDMI” est réglé sur “TV”. (v p. 168) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAffichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo) Cet appareil peut afficher des vidéos d’une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d’entrée.

Sources d’entrée prises en charge :

Ce réglage est impossible lorsque l’une des bornes vidéo, HDMI ou vidéocomposante est attribuée.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Lorsque la source d’entrée est sur “HEOS Music”, un menu Option est affiché pour la musique en ligne. Sélectionnez “Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Sélect. Vidéo”, puis appuyez sur ENTER. L’écran “Sélect. Vidéo” s’affiche.

Utilisez o p pour sélectionner le mode “Sélect. Vidéo”. Arrêt (Défaut) : Désactive le mode Sélect. Vidéo. Marche : Active le mode Sélect. Vidéo.

Si vous sélectionnez “Marche” à l’étape 3, appuyez sur i et sélectionnez “Source”.

Appuyez o p pour sélectionner la source d’entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER.

Les réglages “Sélect. Vidéo” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage de la qualité d’image pour votre environnement de visualisation (Mode photo)

Vous pouvez définir le mode photo lorsqu’une borne HDMI, vidéo composanteou vidéo est attribuée.

Appuyez sur OPTION. Un écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode photo”, puis appuyez sur ENTER. L’écran “Mode photo” s’affiche.

Utilisez o p pour sélectionner le mode photo. Arrêt (Défaut) : Aucun ajustement de la qualité d’image n’est effectué avec cet appareil. Standard : Mode standard adapté à la plupart des environnements de visualisation de salon. Film : Mode adapté à la visualisation de films dans une pièce sombre telle qu’une salle de cinéma. Vif : Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes. Streaming : Mode adapté à des sources vidéo à faible débit. ISF Day : Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée. ISF Night : Un mode qui convient pour regarder des films dans une pièce sombre la nuit. Personnalisé : Permet d’ajuster manuellement la qualité d’image.

Les réglages “Mode photo” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de la même musique dans toutes les zones (Toutes zones stéréo) Vous pouvez lire la musique en cours de lecture dans la MAIN ZONEsimultanément en ZONE2 (différente pièce).Cette fonction est utile lorsque vous souhaitez profiter de la mêmemusique en même temps dans plusieurs pièces lors d’une soirée, ou sivous souhaitez écouter la même musique d’ambiance dans toute lamaison.

Appuyez sur OPTION. Un écran de menu d’option s’affiche. Lorsque la source d’entrée est sur “HEOS Music”, un menuOption est affiché pour la musique en ligne. Sélectionnez“Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER. L’écran “Toutes zones stéréo” s’affiche.

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER. La source d’entrée de ZONE2 est commutée sur la même sourced’entrée que pour MAIN ZONE, et la lecture commence dans lemode Toutes zones stéréo.

Arrêter le mode “Toutes zones stéréo”

Pendant la lecture en mode Toutes zones stéréo, appuyez sur OPTION. Un écran de menu d’option s’affiche. Lorsque la source d’entrée est sur “HEOS Music”, un menuOption est affiché pour la musique en ligne. Sélectionnez“Options AVR” et appuyez ensuite sur ENTER.

Utilisez ui pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER.

Sélectionnez “Arrêt” et appuyez ensuite sur ENTER.

Le mode “Toutes zones stéréo” est annulé, même lorsque l’alimentation de MAINZONE est hors tension. En mode “Toutes zones stéréo”, seuls les modes son “Multi Ch Stereo” et “Stereo”peuvent être sélectionnés. Lorsque “Sortie audio HDMI” est défini sur “TV”, le mode Toutes zones stéréon’est pas disponible. (v p. 168) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélection d’un mode d’écoute

Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo. Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d’abonnement Internet. Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l’audio stéréo 2 canaux.

Pour connaître les formats audio enregistrés sur un disque, voir la pochette oul’étiquette de celui-ci. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélection d’un mode d’écoute

Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio. MOVIE :Bascule sur le mode audio qui convientpour profiter des films et desprogrammes TV.MUSIC :Bascule sur le mode audio qui convientpour profiter de la musique.GAME :Bascule sur le mode audio qui convientpour profiter de jeux. Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionnépour ce bouton. Le fait d’appuyer sur MOVIE, MUSIC ou GAME appelle le modeaudio sélectionné lors de la lecture précédente. Si le contenu diffusé ne prend pas en charge le mode audio sélectionnéprécédemment, le mode audio approprié correspondant au contenu estsélectionné automatiquement.

Passage au mode audio

Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste desmodes audio qui peuvent être sélectionnés. Chaque fois que vousappuyez sur MOVIE, MUSIC ou GAME, le mode audio change. Lorsque la liste est affichée, vous pouvez également utiliser ui poursélectionner un mode audio. Testez différents modes audio et profitez d’un mode audio par lebiais du mode que vous préférez. Configurez le mode surround sur Dolby Atmos/Surround lorsque vous lisez ducontenu encodé en Dolby Atmos. Dolby Atmos/Surround offre l’expérienceoptimale de lecture à partir de sources Blu-ray et de diffusion codées avec DolbyAtmos ainsi que du contenu basé sur des chaînes. Le réglage par défaut de cerécepteur est Dolby Atmos/Surround. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexGExempleH Lorsque MOVIE est enfoncé MOVIE SOUNDStereoDolby Audio - Dolby SurroundDTS Neural:XMulti Ch StereoMono MovieVirtual Cet appareil offre non seulement des modes audio conformes aux formats enregistrés sur les disques tels que Dolby et DTS, mais aussi des types de modes élargis qui sont compatibles avec la configuration de vos enceintes, ainsi que des “Mode d’écoute original” qui créent une atmosphère de Rock Arena, Jazz Club, etc. Lecture directe Le flux audio enregistré dans la source est lu tel quel.

Utilisez PURE pour sélectionner “Direct”. La lecture en direct commence.

Lorsque les signaux DSD sont lus, “DSD Direct” s’affiche. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture Pure Direct Ce mode permet la lecture avec un son de meilleure qualité que dans le mode de lecture directe. Ce mode met hors tension l’affichage de l’appareil principal et le circuit vidéo analogique. Cela supprime les sources parasites qui peuvent affecter la qualité sonore.

Utilisez PURE pour sélectionner “Pure Direct”. L’écran s’assombrit et la lecture Pure direct commence.

En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas êtreréglés. Tonalité (v p. 115) Restorer (v p. 158) MultEQ XT32 (v p. 161) Dynamic EQ (v p. 162) Dynamic Volume (v p. 163) EQ Graphic (v p. 164) REMARQUE

Les signaux vidéo sont émis uniquement si les signaux HDMI sont lus en modePure Direct. Lorsque le mode Pure Direct a été sélectionné, l’affichage s’éteint après environ 5secondes. Lecture surround auto Ce mode détecte le type de signal d’entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture. Lancez la lecture stéréo lorsque le signal d’entrée est PCM. Lorsque le signal d’entrée est Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Utilisez PURE pour sélectionner “Auto”. La lecture surround auto démarre. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDescription des types de mode audio Mode audio Dolby Type de mode audio Description Dolby Atmos

Sélectionnez ce mode pour lire le contenu codé avec Dolby Atmos. Si vous avez précédemment sélectionné un autre mode audio, sélectionnez de nouveau ce mode pour lire le contenu Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d’émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l’enceinte. Utilisez les enceintes de plafond et les enceintes Dolby Atmos Enabled pour créer un champ acoustique tridimensionnel. Dolby TrueHD Sélectionnez ce mode pour lire le contenu codé avec Dolby TrueHD en 192 kHz/96 kHz. Dolby Digital Plus Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital Plus. Dolby Digital Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital.

Ce mode n’est pas pris en charge dans une configuration d’enceintes 5.1 canaux ou inférieure. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode audio DTS Type de mode audio Description DTS Surround Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS. DTS ES Dscrt6.1

Ce mode convient à la lecture de disques enregistrés en DTS-ES. Le canal surround arrière ajouté à l’aide de la méthode discrète est lu comme un canal indépendant. Comme tous les canaux sont indépendants, l’expressivité spatiale à 360 degrés et la localisation du son sont renforcées. DTS ES Mtrx6.1

Ce mode convient à la lecture de disques enregistrés en DTS-ES. Le canal surround arrière ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l’enregistrement logiciel est décodé par le décodeur de matrice de cet appareil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière). DTS 96/24 Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24. DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD. DTS Express Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express. DTS:X Vous pouvez sélectionner ce mode lors de la lecture de contenu codé avec DTS:X. Il décode le contenu DTS:X et ses données de positionnement en temps réel et permet d’émettre le son par les haut- parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l’enceinte. Utilisez les enceintes hautes pour créer un champ acoustique tridimensionnel. DTS Neural:X Ce mode utilise DTS Neural:X Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes hautes comme des enceintes avant-haut pour créer un champ acoustique tridimensionnel. DTS Virtual:X

Ce mode utilise DTS Virtual:X avec la fonctionnalité supérieure virtuelle et supérieure surround pour délivrer un son tridimensionnel lorsque les enceintes supérieures ne sont pas utilisées. z1 La sélection est possible quand “Config. enceintes” - “Surr. arrière” n’est pas mis sur “Aucun”. (v p. 198)

Vous pouvez sélectionner ceci lorsque les enceintes supérieures, plafond et Dolby Atmos Enabled ne sont pas utilisées.

Vous ne pouvez pas sélectionner ceci lorsque le signal d’entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode audio multicanaux PCM Type de mode audio Description Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM/DSD. Mode audio original Type de mode audio Description Multi Ch Stereo Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes. Rock Arena Ce mode reproduit l’atmosphère d’un concert dans un stade. Jazz Club Ce mode simule l’expérience d’être dans un club de jazz intimiste. Mono Movie Ce mode fonctionne avec les sources audio monaurales et fournit un effet sonore surround. Pour un équilibre des canaux et des effets sonores optimaux, connectez la source monaurale aux deux entrées audio (G/D) avant. Video Game Ce mode fournit un son surround dynamique excitant avec vos jeux vidéo préférés. Matrix Ce mode ajoute un effet de sono surround spacieux avec des sources de musique stéréo. Virtual Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo. Mode audio auto Type de mode audio Description Auto Dans ce mode, le type d’entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passe automatiquement au mode correspondant. Si le signal d’entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Pour le Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode audio stéréo Type de mode audio Description Stereo Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire.

Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté.

Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire. Mode audio Direct Type de mode audio Description Direct Ce mode lit l’audio comme enregistré dans la source. Pure Direct Ce mode lit un son de qualité encore plus élevé que le mode “Direct”. Les circuits suivants sont à l’arrêt afin d’améliorer encore plus la qualité du son.

Affichez le circuit du témoin du corps principal (l’affichage passera en position arrêt.)

Le processeur et l’interrupteur de sortie/d’entré vidéo analogue sont désactivés. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode son qui peut être sélectionné pour chaque signal d’entrée

Vous pouvez sélectionner les modes audio suivants à l’aide des touches MOVIE, MUSIC et GAME.

Ajustez l’effet de champ sonore avec le menu “Paramètres surr.” pour profiter du son surround comme vous aimez. (v p. 154)

2 canaux comporte également une entrée analogique.

Ce mode lit les sources 2 canaux en lecture 5.1 ou 7.1 canaux. Il ne peut pas être sélectionné lorsqu’un casque audio est utilisé ou lorsque la configuration des enceintes se situe uniquement sur les enceintes avant.

Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d’enceintes à des hauteurs quelconques.

Vous ne pouvez pas sélectionner ceci lorsque le signal d’entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. Contents Connexions Lecture Réglages Conseils Annexe

Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d’enceintes à des hauteurs quelconques.

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, reportez-vous à “Types de signaux d’entrée et modes audio correspondants” (v p. 269).

Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio.

Peut être sélectionné lorsque le signal d’entrée contient pas de Dolby Atmos.

Peut être sélectionné lorsque le signal d’entrée contient Dolby Atmos. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. DTS-HD / DTS Express

Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d’enceintes à des hauteurs quelconques.

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, reportez-vous à “Types de signaux d’entrée et modes audio correspondants” (v p. 269).

Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Affichages sur l’affichage

Indique un décodeur à utiliser.

Dans le cas du décodeur Dolby Digital Plus, “W” s’affiche.

Indique un décodeur qui génère une sortie audio.

“V” indique que le décodeur Dolby Surround est en cours d’utilisation. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de contrôle HDMI Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d’un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI. Procédure de réglage

Activez la fonction HDMI Contrôle de cet appareil. Réglez “HDMI Contrôle” sur “Marche”. (v p. 170)

Allumez tous les appareils connectés par le biais du câble HDMI.

Activez la fonction HDMI Contrôle pour tous les appareils connectés avec le câble HDMI.

Veuillez consulter les instructions d’utilisation du dispositifconnecté pour vérifier les réglages. Si l’un des équipements vient à être débranché, exécutez lesétapes 2 et 3.

Réglez l’entrée du téléviseur sur l’entrée HDMI connectée à cet appareil.

Basculez la source d’entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement.

Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille. REMARQUE Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou dulecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel dupropriétaire. La fonction HDMI ZONE2 est compatible avec la fonction HDMI Contrôle. Lorsqu’elle est utilisée alors que “HDMI Contrôle” dans le menu est réglé sur“Marche”, la fonction contrôle HDMI ZONE2 peut ne pas fonctionnercomplètement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction Menu intelligent Vous pouvez utiliser cette fonction pour configurer le paramétrage de cetappareil, sélectionner une source d’entrée et régler le tuner et des stationsde radio Internet à l’aide de la télécommande du téléviseur.

Activez la fonction HDMI Contrôle de cet appareil et du téléviseur. (v p. 170)

Réglez “Menu intelligent” sur “Marche” sur cet appareil. (v p. 172)

Sélectionnez “AV Receiver” dans un menu du téléviseur tel que “Entrée”z ou “Utiliser un appareil HDMi raccordé”z. Le Menu intelligent de cet appareil s’affiche sur le téléviseur. Vous pouvez utiliser cet appareil à l’aide de la télécommande dutéléviseur lorsque le Menu intelligent est affiché. La méthode de sélection diffère en fonction du téléviseur.. Smart MenuQuick Select 4 Aide Quick Select 3Quick Select 2Quick Select 1Menu intelligentMenu de config.Mode sonSourceLecture en coursBlu-ray

Lecture en cours Profitez du contenu de la source d’entrée actuellement sélectionnéesur cet appareil.

Source Commutez l’entrée de cet appareil.Si vous sélectionnez “HEOS Music” ou “Tuner”, vous pouvez continuerà utiliser cet appareil à l’aide de la télécommande du téléviseur.

Mode son Changez le mode son de cet appareil.Vous pouvez sélectionner l’un des trois modes son suivants.Surround :Lecture de son surround en fonction dusignal d’entrée.Stéréo : Sélectionner la sortie stéréo.Stéréo multicanal : Lecture stéréo mutli-canaux. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Menu de config. Affiche le menu de configuration des paramètres de cet appareil.

Quick Select Rappelle les options “Quick Select” enregistrées sur cet appareil. REMARQUE

Si le paramétrage de “HDMI Contrôle” ou “Menu intelligent” a été modifié, réinitialisez toujours l’alimentation au appareils raccordés après la modification.

Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez “Menu intelligent” sur “Arrêt”. (v p. 172) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de minuterie sommeil

ZONE2 SLEEP MAIN Vous pouvez faire en sorte que l’appareil se mette automatiquement en veille à la fin d’un délai programmé. Ceci est pratique pour la visualisation et l’écoute avant d’aller se coucher. La fonction de minuterie sommeil est réglable pour chaque zone. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexUtilisation de la minuterie sommeil

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d’opération avec la télécommande. Le bouton pour la zone sélectionnée s’allume.

Appuyez sur SLEEP et affichez la durée que vous souhaitez.

Le témoin SLEEP s’allume sur l’écran et la minuterie sommeil démarre. Vous pouvez régler la minuterie sommeil dans la plage de 10 à120 minutes par paliers de 10 minutes.

Vérification du temps restant Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement.Le temps restant s’affiche sur l’écran.

Pour annuler la minuterie sommeil Appuyez SLEEP pour sélectionner “Off”.Le témoin SLEEP de l’affichage s’éteint. Le réglage de la minuterie sommeil est annulé lorsque l’appareil commute enmode veille.REMARQUE La fonction de minuterie sommeil ne peut pas mettre hors tension les matérielsraccordés à cet appareil. Pour mettre ces matériels hors tension, vous devezconfigurer directement les minuteries de mise en veille de chacun des appareils. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de sélection rapide plus

QUICK SELECT 1 – 4 ZONE2 MAIN Vous pouvez enregistrer les différentes réglages (sélection de la source d’entrée, volume, mode audio, etc.) à l’aide des boutons QUICK SELECT 1 – 4. Vous pouvez appuyer sur l’un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération. En sauvegardant sur les touches QUICK SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture. La fonction de sélection rapide plus peut être mémorisée pour chaque zone.

La touche QUICK SELECT de l’appareil principal ne peut être utilisée que pourfaire fonctionner la MAIN ZONE. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSolliciter le paramétrage

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d’opération avec la télécommande. Le bouton pour la zone sélectionnée s’allume.

Appuyez sur QUICK SELECT. Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.

Les réglages par défaut de la source d’entrée sont indiqués ci- dessous.

GMAIN ZONEH / GZONE2H

Bouton Source d’entrée

Dans les réglages d’usine par défaut le volume n’est pas réglé sur la Fonction desélection rapide plus.Reportez-vous à “Modification des réglages” pour enregistrer le volume dans laFonction de sélection rapide plus. (v p. 138) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModification des réglages

Sélectionnez le réglage souhaité pour les éléments ci- dessous. Le paramétrage suivant depuis A vers I peut être mémorisé pourMAIN ZONE, et le paramétrage A et B peut être mémorisé pourZONE2. Source d’entrée (v p. 70) Volume (v p. 71) Mode son (v p. 119) Audyssey (Audyssey MultEQ XT32, Audyssey Dynamic EQ

Audyssey Dynamic Volume , Audyssey LFC™) (v p. 161) “ Restorer ” (v p. 158) “Ajuster le volume de chaque canal pour le faire correspondre àla source d’entrée (Réglage niv. Canal)” (v p. 114) “Affichage de la vidéo voulue lors de la lecture audio (Sélect.Vidéo)” (v p. 116) “Réglage de la qualité d’image pour votre environnement devisualisation (Mode photo)” (v p. 117) “ Sortie vidéo HDMI ” (v p. 173) Maintenez enfoncé QUICK SELECT quand une station radio est en coursde réception et en cours de lecture à l’aide d’une des sources suivantes, lastation radio actuelle est mémorisée. Tuner / Station radio Internet

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d’opération avec la télécommande. Le bouton pour la zone sélectionnée s’allume.

Maintenez enfoncé le QUICK SELECT souhaité jusqu’à ce que “Quickz Memory” ou “Z2 Quickz Memory” s’affiche. Les paramètres présents seront mémorisés.z a affiché le numéro de la touche QUICK SELECT enfoncée.

Modifier le nom des sélections rapides Le nom de sélection rapide de MAIN ZONE affiché sur l’écran dutéléviseur ou de cet appareil peut être modifié pour un nom différent.Pour savoir comment changer ce nom, voir “Sélect.Rapid.Nom”. (v p. 220) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de verrouillage du panneau Pour éviter toute utilisation accidentelle de cet appareil, vous pouvezdésactiver le fonctionnement des touches sur le panneau avant..

STATUS Désactivation de toutes les opérations de touche

Appuyez sur tout en maintenant les touches TUNERPRESET CH + et ZONE2 SOURCE enfoncées pendant quel’appareil est en mode veille. Utilisez TUNER PRESET CH + ou TUNER PRESET CH – poursélectionner “FP/VOL LOCK On”. Appuyez sur STATUS pour entrer le réglage.Toutes les opérations de touches à l’exception de sont désactivées. Désactivation de toutes les opérations de touche sauf VOLUME

Appuyez sur tout en maintenant les touches TUNERPRESET CH + et ZONE2 SOURCE enfoncées pendant quel’appareil est en mode veille. Utilisez TUNER PRESET CH + ou TUNER PRESET CH – poursélectionner “FP LOCK On”. Appuyez sur STATUS pour entrer le réglage.Toutes les opérations de touches à l’exception de et VOLUME sontdésactivées.Contents Connexions Lecture Réglages Conseils Annexe Panneau avant AffichagePanneauarrièreTélécommande IndexAnnulation de la fonction de verrouillage du panneau

Appuyez sur X tout en maintenant les touches TUNER PRESET CH + et ZONE2 SOURCE enfoncées pendant que l’appareil est en mode veille.

Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH – pour sélectionner “FP LOCK zOff”. (z le mode actuellement activé.)

Appuyez sur STATUS pour entrer le réglage. La fonction de verrouillage du panneau est annulée.

Même si la fonction de verrouillage du panneau est activée, vous pouvez utiliserl’appareil à l’aide de la télécommande. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de verrouillage à distance Si vous utilisez un récepteur infrarouge, activez la fonction de verrouillageà distance. Lorsque la fonction est activée, vous ne pouvez pas effectuerdes opérations avec la télécommande.Par défaut, cette fonction est désactivée..

STATUS Désactivation de la fonction de capteur de la télécommande

Appuyez sur X tout en maintenant les touches TUNERPRESET CH + et ZONE2 SOURCE enfoncées pendantque l’appareil est en mode veille. Utilisez TUNER PRESET CH + ou TUNER PRESET CH –pour sélectionner “RC LOCK On”. Appuyez sur STATUS pour entrer le réglage.La fonction de réception du témoin infrarouge est désactivée. Activation de la fonction du capteur à distance

Appuyez sur X tout en maintenant les touches TUNERPRESET CH + et ZONE2 SOURCE enfoncées pendantque l’appareil est en mode veille. Appuyez sur TUNER PRESET CH + ou TUNER PRESETCH – pour sélectionner “RC LOCK zOff”.(z le mode actuellement activé.) Appuyez sur STATUS pour entrer le réglage.La fonction de réception du témoin infrarouge sur l’unité principaleest activée.Contents Connexions Lecture Réglages Conseils Annexe Panneau avant AffichagePanneauarrièreTélécommande IndexFonction de contrôle Internet Vous pouvez contrôler cet appareil à partir d’un écran de contrôle Internetdans un navigateur Internet.. TabletteCet appareilRouteurPC

Cet appareil et un PC ou une tablette doivent être correctement connectés auréseau afin d’utiliser la fonction de contrôle Internet. (v p. 64) En fonction des paramètres de votre logiciel de sécurité, il est possible que vousne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant,modifiez les paramètres du logiciel. Contrôle de l’appareil à partir d’un contrôle Web

Réglez le paramètre “Commande réseau” sur “Toujours actif”. (v p. 211)

Vérifiez l’adresse IP de cet appareil dans le menu “Informations”. (v p. 206) Réseau/InformationsNom convivial DHCP Adresse IPAdresse MACAffiche les paramètres réseau actuels de l’AVRDenon AVR-X3500HMarche192.168.100.19Connexion Filaire (Ethernet)zzzzzz-000000Pour vérifier l’adresse IP.

Ouvrez le navigateur Internet. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index4 Entrez l’adresse IP de cet appareil dans la ligne d’adresse de votre navigateur. Par exemple, si l’adresse IP de cet appareil est “192.168.100.19”, entrez “http://192.168.100.19”.

Lorsque le menu principal est affiché dans un navigateur Internet, cliquez sur l’élément de menu que vous voulez utiliser. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture dans la ZONE2 (différente pièce) Vous pouvez faire fonctionner cet appareil pour profiter de contenu vidéo et audio dans une pièce (ZONE2) différente de la pièce où se trouve cet appareil (MAIN ZONE). Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE et ZONE2. Vous pouvez également lire des sources distinctes dans la MAIN ZONE et ZONE2. Connexion de ZONE2 Vous pouvez utiliser les trois méthodes suivantes pour lire un contenuvidéo et audio dans ZONE2. “Connexion via la borne HDMI ZONE2 ” (v p. 144) “Connexion à l’aide d’une borne de sortie d’enceinte” (v p. 145) “Connexion à l’aide d’un amplificateur externe” (v p. 145)

Connexion 1 : Connexion via la borne HDMI ZONE2 Lorsqu’un téléviseur est connecté à la borne HDMI ZONE2 OUT, vouspouvez lire un contenu vidéo ou audio à partir de l’appareil connecté àla borne HDMI 1 – 7 IN dans ZONE2 (fonction HDMI ZONE2).. HDMI ZONE2 HDMI MAIN ZONE ZONE2Cet appareil

Lorsqu’une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que laMAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée, l’audio de laMAIN ZONE peut être mélangé sur 2 canaux audio. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Connexion 2: Connexion à l’aide d’une borne de sortie d’enceinte Si “Mode affectation” est réglé sur “ZONE2” dans le menu, l’audio de la ZONE2 est reproduit sur la borne d’enceinte SURROUND BACK.

MAIN ZONE (G) ZONE2 (D) Cet appareil

Connexion 3 : Connexion à l’aide d’un amplificateur externe (ZONE2) Les signaux audio des terminaux de sortie audio des ZONE2 de cet appareil sont émis vers les amplificateurs des ZONE2 et sont lus sur ces mêmes amplificateurs.

AUX IN Cet appareil Amplificateur de puissance

Le signal audio analogique et le signal d’entrée PCM à 2 canaux à partir des connecteurs HDMI ou numériques (OPTICAL/COAXIAL) peuvent être rejoués dans la ZONE2.

Si vous souhaitez lire les signaux HDMI autres que 2 canaux PCM en ZONE2, réglez “Audio HDMI” sur “PCM”. (v p. 219) Les signaux PCM des 2 canaux sont émis à partir d’un appareil connecté à la source d’entrée sélectionnée pour la ZONE2 et peuvent être lus dans la ZONE2. Dans ce cas, l’audio de la MAIN ZONE est également converti en signaux de PCM 2 canaux si la MAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée. Toutefois, en fonction de l’appareil de lecture, le signal de lecture risque de ne pas être converti en PCM, même si ce paramètre est configuré.

L’écran du menu n’est pas transmis dans la ZONE2. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture dans ZONE2

Touches sélection de source d’entrée

Appuyez sur ZONE2 pour mettre ZONE2 sous tension. Le bouton ZONE2 s’allume.

Appuyez sur POWER X pour mettre sous tension l’alimentation de la ZONE2. Le témoin ( s’allume. Il est possible de mettre sous tension et hors tension la ZONE2en appuyant sur ZONE2 ON/OFF directement sur l’appareil.

Appuyez sur la touche de sélection de la source d’entrée pour sélectionner la source d’entrée à lire. Le signal audio de la source sélectionnée est transmis à la ZONE2. Pour effectuer une opération avec l’appareil principal, appuyezsur ZONE2 SOURCE. Chaque fois que vous appuyez sur ZONE2SOURCE, la source d’entrée change. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Réglage du volume (ZONE2) Utilisez VOLUMEdf pour régler le volume.

L’option “Limite volume” est réglée sur “70 (–10 dB)” au moment de l’achat. (v p. 219)

Sélectionnez MASTER VOLUME après avoir appuyé sur ZONE2 SOURCE sur l’appareil principal pour régler le volume.

Coupure temporaire du son (Sourdine) (ZONE2) Appuyez sur MUTE :. Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine” dans le menu. (v p. 220)

Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE : à nouveau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPlan du menu de l’interface graphique Pour pouvoir utiliser le menu, connectez un téléviseur à l’appareil et affichez le menu sur l’écran de la TV. Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences. Éléments de configuration Éléments détaillés Description Page Audio Réglage niv Centrale Règle le volume du canal central pour améliorer le dialogue de toutes les sources. 153 Réglage niv Subw Règle le volume du canal du subwoofer pour toutes les sources d’entrée. 153 Paramètres surr. Ajuste les réglages du son surround. 154 Restorer Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.

Délai audio Compense le décalage entre la vidéo et l’audio. 159 Volume Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

EQ Graphic Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte. 164 Vidéo Réglages image Ajuste la qualité d’image. 166 Config. HDMI Réglage des paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.

Réglages sorties Paramètre le traitement vidéo. 173 Affichage à l'écran Configure le paramétrage de l’affichage à l’écran. 176 Format signal 4K Définissent le format de signal 4K lorsque le téléviseur ou le périphérique de lecture est compatible avec 4K.

Format TV Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez. 179 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉléments de configuration Éléments détaillés Description Page

Entrées Affectation des entrées Permet de changer l’attribution du connecteur d’entrée. 180 Renommer les sources Permet de changer le nom d’affichage pour la source d’entrée. 182 Masquer les sources Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées. 182 Niveau des sources Permet d’ajuster le niveau de lecture de l’entrée audio. 182 Sélect. Entrées Permet de régler le mode d’entrée audio. 183

Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement.

Config. manuelle Règle manuellement les enceintes ou modifie les paramètres “Conf. Audyssey

Réseau Informations Affichage des informations sur le réseau. 206 Connexion Sélectionne s’il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN câblé.

Réglages Utilisé pour configurer manuellement l’adresse IP. 209 Commande réseau Active la communication réseau en mode Veille. 211 Nom convivial Le “Nom convivial” est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Diagnostic Permet de vérifier la connexion réseau. 212 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉléments de configuration Éléments détaillés Description Page

Compte HEOS 【Lorsque l’utilisateur est déconnecté de Compte HEOS】 J'ai un compte HEOS À sélectionner pour vous connecter. 213 Créer un compte Créer un nouveau Compte HEOS. 213 Mot de passe oublié En cas d’oubli de votre mot de passe, nous vous enverrons un courriel avec les instructions pour le réinitialiser.

【Lorsque l’utilisateur est connecté à Compte HEOS】 Identifiez-vous Affiche votre Compte HEOS. 213 Changer l'emplacement Sélectionne votre zone géographique. 213 Changer le mot de passe Change votre mot de passe pour vous connecter au Compte HEOS. 213 Supprimer le compte Supprime votre Compte HEOS. 213 Déconnexion Vous déconnecte de votre Compte HEOS. 213 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉléments de configuration Éléments détaillés Description Page

Général Langue Modifie la langue de l’affichage sur l’écran du téléviseur. 214 ECO Configure les fonctions d’économie d’énergie du Mode ECO et veille Auto. 214 Config. de ZONE2 Permet de régler les paramètres de lecture audio avec un système ZONE2. 218 Renommer zone Changez le titre d’affichage de chaque zone selon votre choix. 220 Sélect.Rapid.Nom Changez le titre d’affichage Sélect.Rapid.Nom selon votre choix. 220 Sortie Trigger Sélectionnez les conditions d’activation de la fonction de déclenchement. 221 Afficheur façade Permet de régler les paramètres relatifs à l’afficheur. 221 Micrologiciel Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification.

Informations Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc. 225 Données d'utilisation Sélectionne si les données d’utilisation sont envoyées ou non à Denon. 226 Sauveg. & charger Enregistrez et restaurez le paramétrage du périphérique à l’aide d’un dispositif mémoire USB.

Verrou de config. Protection des réglages contre toute modifications involontaire. 227 Réinitialiser Divers réglages sont réinitialisés aux valeurs d’usine par défaut. 228

Assistant de config. Démarrez config..... Effectuez les réglages/connexions/l’installation de base en fonction des indications sur l’écran du téléviseur. Page 9 du manuel séparé “Guide de démarrage rapide” Choix de la langue Configure les éléments de réglage individuel en suivant les indications affichées sur l’écran du téléviseur. Réglage enceintes Étalonnage enceintes Configuration réseau Connexion audio TV Config. des entrées Applications mobiles Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. uio

ENTER SETUP BACK MAIN Fonctionnement du menu

Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE. La bouton MAIN s’allume.

Appuyez sur SETUP. Le menu s’affiche à l’écran de la TV.

Utilisez ui p pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER.

Utilisez o p pour passer au réglage désiré.

Appuyez sur ENTER pour entrer le réglage.

Pour revenir à l’élément précédent, appuyez sur BACK. Pour quitter le menu, appuyez sur SETUP alors qu’il est à affichéà l’écran. Le menu disparaît de l’écran. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAudio Réglage des paramètres audio. Réglage niv Centrale Règle le volume du canal central pour améliorer le dialogue de toutes lessources.

Centrale Ajuste le volume de sortie depuis le canal central.–12.0 dB – +12.0 dB (Défaut: 0.0 dB) Ce réglage se traduit également au niveau du canal central dans leparamétrage du menu “Enceintes” - “Niveaux”. (v p. 202) Réglage niv Subw Règle le volume du canal du subwoofer pour toutes les sources d’entrée.

Niveau Subwoofer 1 / Niveau Subwoofer 2 Permet de régler le niveau de Subwoofer 1 et de Subwoofer 2.–12.0 dB – +12.0 dB (Défaut: 0.0 dB) Ce réglage se traduit également au niveau du canal du subwoofer dans leparamétrage du menu “Enceintes” - “Niveaux”. (v p. 202) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexParamètres surr. Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences. Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir “Modes audio et paramètres surround” (v p. 266).

Certains éléments de réglage ne peuvent être sélectionnés quand la lecture estinterrompue. Effectuez les réglages pendant la lecture. Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

EQ cinéma Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté. Marche : “EQ cinéma” est activé. Arrêt (Défaut) : “EQ cinéma” n’est pas activé.

Gestion Loudness Cela permet d’indiquer si la sortie doit être effectuée de la manière décrite dans “Compress. Dyn.” ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque. Marche (Défaut) : Les sorties sont données suivant qu’elles activent les paramètres effectués dans “Compress. Dyn.” et Fonction de normalisation de dialogue. Arrêt : Les paramètres “Compress. Dyn.” et Normalisation de dialogue sont désactivés et les signaux sur le disque sont émis tels quels.

“Gestion Loudness” peut être réglé lors de la réception d’un signal DolbyDigital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Compress. Dyn. Compression de la gamme dynamique (différence entre les sons forts et faibles). Automatique : Active/désactive automatiquement la compression de la gamme dynamique selon la source. Bas / Moyenne / Haut : Réglage du niveau de compression. Arrêt : Compression de la gamme dynamique toujours désactivée.

“Compress. Dyn.” peut être réglé lors de l’entrée d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS.

Le réglage par défaut est sur “Arrêt”. Lorsque le signal d’entrée est la source Dolby TrueHD ou Dolby Atmos, le réglage par défaut est sur “Automatique”.

“Automatique” ne peut pas être défini lors de l’entrée d’un signal DTS.

Commande dialogue Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre. 0 – 6 (Défaut : 0)

Vous pouvez configurer cet élément lors de l’émission d’un signal DTS:X compatible avec la fonction Commande dialogue.

Eff. basses fréq. Ajuste le niveau des effets basses fréquences (LFE). -10 dB – 0 dB (Défaut : 0 dB)

Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous.

Sources cinéma DTS : 0 dB

Sources musique DTS : -10 dB Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Élargissement sonore Élargissement sonore permet d’étendre le signal du canal central aux enceintes avant gauche et droite pour créer une plus grande image audio avant pour l’auditeur. Il est conçu et optimisé en premier lieu pour la lecture de la musique stéréo. Marche : Utiliser “Élargissement sonore”. Arrêt (Défaut) : Ne pas utiliser “Élargissement sonore”.

Vous pouvez définir le mode son lorsque le mode audio est Dolby Surround.

DTS Neural:X DTS Neural:X Accroît les signaux audio qui reposent sur d’autres éléments que les objets et les optimise pour la configuration de votre enceinte. Marche (Défaut) : Utiliser “DTS Neural:X”. Arrêt : Ne pas utiliser “DTS Neural:X”.

Vous pouvez définir ceci lorsque le mode audio est DTS:X ou DTS:X MSTR.

Durée de délai Réglez la durée de délai audio en fonction du contenu vidéo pour développer l’image du champ sonore. 0 ms – 300 ms (Défaut : 30 ms)

Vous pouvez définir ceci lorsque le mode audio est “Matrix”.

Niveaux des effets Ajuste le niveau des effets sonores du mode audio actuel. 1 – 15 (Défaut : 10)

Choisissez un niveau de réglage inférieur si le positionnement et l’impression de phase des signaux surround ne paraît pas naturel. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Taille de la pièce Simuler l’acoustique d’une petite salle. Petite : Simuler l’acoustique d’une petite salle. Moyenne petite : Simulation acoustique d’une pièce petite à moyenne. Moyenne (Défaut) : Simulation acoustique d’une pièce moyenne. Moyenne grande : Simulation acoustique d’une pièce moyenne à grande. Grande : Simuler l’acoustique d’une grande salle.

“Taille de la pièce” ne représente pas la taille de la pièce dans laquelle les sources sont lues.

Subwoofer Activation et désactivation de la sortie du subwoofer. Marche (Défaut) : Le subwoofer est activé. Arrêt : Le subwoofer n’est pas activé.

Vous pouvez régler ceci si le mode son est “Direct” ou “Stereo” et dans le menu “Mode subwoofer” est réglé sur “LFE+Main”. (v p. 204)

Param. défaut Les paramètres “Paramètres surr.” sont rétablis sur les paramètres par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRestorer Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction “Restorer” génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle restaure également les caractéristiques des basses d’origine pour une plage tonale riche et étendue.

Mode Haut : Mode optimisé pour les sources compressées avec de faibles aigus (en- dessous de 64 kbps). Moyenne : Appliquez un boost adapté aux aigus et graves des sources compressées (en- dessous de 96 kbps). Bas : Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps). Arrêt : Ne pas utiliser “Restorer”.

Cet élément peut être réglé avec les signaux analogiques ou quand un signalPCM (Fréq. échantillonage. = 44,1/48 kHz) est entré. Le réglage par défaut de cet élément pour les paramètres “HEOS Music” estsur “Bas”. Tous les autres modes restent réglés sur “Arrêt”. Le réglage en est impossible quand le mode audio est sur “Direct” ou “PureDirect”. Les réglages “Restorer” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDélai audio Compense le décalage entre la vidéo et l’audio.

“Délai audio” pour le mode jeu peut être réglé quand “Mode vidéo” est sur“Automatique” ou “Jeu”. (v p. 174) Les réglages “Délai audio” sont mémorisés pour chaque source d’entrée.

Sync. labiale auto Ajuste automatiquement le temps de traitement audio pour compenser les retards de synchronisation audio/vidéo d’un téléviseur compatible avec Sync. labiale auto. Marche (Défaut) : Corriger automatiquement. Arrêt : Ne pas corriger automatiquement.

Selon les spécifications de votre téléviseur, il est possible que la correctionautomatique ne puisse pas être effectuée, même lorsque “Sync. labiale auto”est réglé sur “Marche”.

Ajuster Le décalage temporel entre l’image et le son doit être corrigé manuellement. 0 ms – 500 ms (Défaut : 0 ms)

Vous pouvez également ajuster finement la valeur de correction du retarddéfinie par “Sync. labiale auto”. L’ajustement du mode jeu peut être réglé quand “Mode vidéo” est réglé sur“Automatique” ou “Jeu”. (v p. 174) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVolume Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

Échelle Régler l’affichage du volume. 0 – 98 (Défaut) : Afficher dans la gamme de 0 (Min) à 98. -79.5 dB - 18.0 dB : Afficher ---dB (Min), gamme de –79,5 dB à 18,0 dB.

Les paramètres “Échelle” sont pris en compte dans toutes les zones.

Limite Réglages de volume maximum. 60 (–20 dB) / 70 (–10 dB) / 80 (0 dB) Arrêt (Défaut)

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est définisur “-79.5 dB - 18.0 dB”. (v p. 160)

Niveau de démarrage Définir le volume à la mise en marche de l’appareil. Dernière (Défaut) : Utiliser les réglages mémorisés à partir de la dernière session. Sourdine : Toujours passer en sourdine au démarrage de l’appareil. 1 – 98 (–79 dB – 18 dB) : Le volume est réglé au niveau défini.

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est définisur “-79.5 dB - 18.0 dB”. (v p. 160)

Niveau sourdine Régler le niveau d’atténuation pendant la mise en sourdine. Complet (Défaut) : Le son est complètement coupé. –40 dB : Le son est abaissé de 40 dB. –20 dB : Le son est abaissé de 20 dB. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAudyssey

Permet d’effectuer les réglages pour Audyssey MultEQ XT32, AudysseyDynamic EQ , Audyssey Dynamic Volume et Audyssey LFC™. Cesréglages sont accessibles après que la procédure “Conf. Audyssey

” a été effectuée.Pour en savoir plus sur la technologie Audyssey, reportez-vous à la“Explication des termes” (v p. 272). Les réglages “MultEQ XT32”, “Dynamic EQ”, “Compens. niveau réf.”, “DynamicVolume”, “Audyssey LFC™” et “Niveau de contrôle” sont mémorisés pour chaquesource d’entrée. Lorsque le mode son est en mode “Direct” ou “Pure Direct”, les réglages “MultEQ XT32”, “Dynamic EQ”, “Dynamic Volume” et “Audyssey LFC™” ne peuvent pasêtre configurés. Lorsque le son est réglé sur le mode “DTS Virtual:X” ou sur un mode qui contientle nom “+Virtual:X”, les paramétrages “MultEQ XT32”, “Dynamic EQ” et “DynamicVolume” ne peuvent pas être configurés.

XT32 MultEQ XT32 compense les caractéristiques de temps et defréquence de la zone d’écoute en fonction des résultats de mesureobtenus avec “Conf. Audyssey ”. La sélection s’effectue parmi troistypes de courbes de compensation. Nous conseillons le réglage“Reference”.Reference(Défaut) :Sélectionne le réglage calibré par défautavec une légère coupure à hautesfréquences, qui est optimisé pour lesfilms.L/R Bypass :Sélectionne le paramétrage de référence,mais contourne MultEQ XT32 sur lesenceintes avant gauche et droite.Flat :Sélectionne le réglage calibré qui estoptimisé pour les petites pièces où votreposition d’écoute est plus proche desenceintes.Arrêt :Éteignez l’égaliseur “MultEQ XT32”. Si vous utilisez un casque, “MultEQ XT32” passe automatiquement sur“Arrêt”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dynamic EQ Permet de résoudre le problème de la détérioration de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l’acoustique de la pièce. Fonctionne avec MultEQ

XT32. Marche (Défaut) : Utiliser “Dynamic EQ”. Arrêt : Ne pas utiliser “Dynamic EQ”.

Quand le paramètre “Dynamic EQ” du menu est sur “Marche”, il n’est pas possible d’effectuer un réglage “Tonalité”. (v p. 115)

Compens. niveau réf. Audyssey Dynamic EQ

fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l’enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n’est pas toujours utilisé en musique ou pour d’autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n’est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous. 0 dB (Réf. film) (Défaut) : Optimisé pour le contenu tel que des films. 5 dB : Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique. 10 dB : Sélectionnez ce réglage pour le jazz ou d’autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu’il est en général mixé à 10 dB en dessous de la référence du film. 15 dB : Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d’écoute et a une gamme dynamique comprimée.

Le réglage est activé quand “Dynamic EQ” est sur “Marche”. (v p. 162) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dynamic Volume Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l’utilisateur. Fonctionne avec MultEQ

XT32. Heavy : Ajustement le plus important sur les sons les plus forts et les plus bas. Medium : Ajustement moyen sur les sons les plus bas et les plus forts. Light : Ajustement le moins important sur les sons les plus bas et les plus forts. Arrêt (Défaut) : Ne pas utiliser “Dynamic Volume”.

Si “Dynamic Volume” est réglé sur “Oui” dans “Conf. Audyssey

”, le réglage passe automatiquement à “Medium”. (v p. 184)

Audyssey LFC™ Permet de régler la bande basses fréquences afin d’éviter la transmission de basses et de vibrations aux pièces voisines. Fonctionne avec MultEQ

XT32. Marche : Utiliser “Audyssey LFC™”. Arrêt (Défaut) : Ne pas utiliser “Audyssey LFC™”.

Niveau de contrôle Règle l’endiguement de la quantité de basse fréquence. Utilisez un réglage élevé si vous avez des voisins proches. 1 – 7 (Défaut : 4)

Ce réglage peut être effectué lorsque “Audyssey LFC™” dans le menu est réglé sur “Marche”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEQ Graphic Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte.

Les enceintes pour lesquelles “EQ Graphic” peut être réglé sont différentes enfonction du mode audio. Ceci peut être réglé lorsque le paramètre “MultEQ XT32” est “Arrêt”. (v p. 161) Le réglage en est impossible quand le mode audio est sur “Direct” ou “PureDirect”. Si vous utilisez un casque audio, vous pouvez régler l’égaliseur pour celui-ci. (v p. 164)

EQ Graphic / Casque EQ Configurez s’il faut utiliser l’égaliseur graphique ou non. Marche : Utilisez l’égaliseur graphique. Arrêt (Défaut) : Ne pas utiliser l’égaliseur graphique.

“Casque EQ” est réglé dans le menu si vous utilisez un casque audio.

Select. H-P Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes. Tous : Réglez tous les tons des enceintes ensemble. Gauche/droite (Défaut) : Réglez les tons des enceintes gauche et droite ensemble. Chaque : Réglez la tonalité pour chaque enceinte.

Ajust.EQ Ajustez l’équilibre de tonalité pour chaque bande de fréquences.

1. Sélectionnez l’enceinte.

2. Sélectionnez le réglage de la bande de fréquences.

63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz

3. Réglez le niveau.

–20.0 dB – +6.0 dB (Défaut: 0.0 dB)

Les enceintes Dolby avant et Dolby Surround peuvent uniquement êtredéfinies lors de 63 Hz/125 Hz/250 Hz/500 Hz/1 kHz. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Copie courbe Copiez la courbe de correction plate créée dans “Conf. Audyssey

“Copie courbe” s’affiche après que la procédure de “Conf. Audyssey

“Copie courbe” n’est pas disponible lors de l’utilisation d’un casque audio.

Param. défaut Les paramètres “EQ Graphic” sont rétablis sur les paramètres par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVidéo Effectuez les réglages vidéo. Réglages image La qualité d’image peut être ajustée. Ceci peut être réglé lorsque le paramètre “Conversion vidéo” est sur “Marche”. (v p. 174) Ceci peut être réglé lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaquesource d’entrée. (v p. 181) “Contraste”, “Luminance”, “Saturation”, “Réduction bruit” et “Amélioration” peuventêtre réglés lorsque “Mode photo” est réglé sur “Personnalisé”. (v p. 166) Les réglages “Réglages image” sont mémorisés pour chaque source d’entrée. La fonction “Réglages image” ne peut pas être réglée lorsque des signaux 4K sonten entrée.

Mode photo Sélectionnez le mode photo souhaité en fonction des contenus vidéoet de votre environnement de visualisation.Standard :Mode standard adapté à la plupart desenvironnements de visualisation desalon.Film :Mode adapté à la visualisation de filmsdans une pièce sombre telle qu’une sallede cinéma.Vif :Mode qui rend les images graphiquesdes jeux, etc. plus lumineuses et pluséclatantes.Streaming :Mode adapté à des sources vidéo àfaible débit.ISF Day :Un mode qui convient pour regarder desfilms dans une pièce éclairée pendant lajournée.ISF Night :Un mode qui convient pour regarder desfilms dans une pièce sombre la nuit.Personnalisé :Permet d’ajuster manuellement la qualitéd’image.Arrêt(Défaut) :Aucun ajustement de la qualité d’imagen’est effectué avec cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Les deux modes de réglages spéciaux, “ISF Day” et “ISF Night”, doivent être utilisés par un technicien certifié pour ajuster l’étalonnage de la couleur et correspondre aux conditions d’installation. Nous recommandons que les réglages et les ajustements soient réalisés par un technicien certifié ISF.

Ces réglages peuvent aussi être configurés en utilisant “Mode photo” dans le menu option. (v p. 166)

Contraste Réglage du contraste de l’image. -50 – +50 (Défaut : 0)

Luminance Réglage de la luminosité de l’image. -50 – +50 (Défaut : 0)

Saturation Réglage du niveau chromatique de l’image (saturation des couleurs). -50 – +50 (Défaut : 0)

Réduction bruit Réduction du bruit général vidéo. Bas / Moyenne / Haut / Arrêt (Défaut : Arrêt)

Amélioration Amélioration de la netteté de l’image. 0 – +12 (Défaut : 0) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfig. HDMI Règle les paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle. REMARQUE

Quand “HDMI Pass Through” et “HDMI Contrôle” est sur “Marche”, laconsommation en mode Veille est plus élevée. (“ HDMI PassThrough ” (v p. 168), “ HDMI Contrôle ” (v p. 170))Si vous n’utilisez pas cet appareil pendant une période prolongée, il est conseilléde débrancher le cordon d’alimentation de la prise murale.

Sortie audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI. AVR (Défaut) : Lecture par les enceintes connectées au récepteur. TV : Lecture par une télévision connectée au récepteur.

Lorsque la fonction HDMI Contrôle est activée, la priorité est donnée auréglage audio du téléviseur. (v p. 131) Lorsque cet appareil est sous tension et que “Sortie audio HDMI” est réglé sur“TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

HDMI Pass Through Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille. Marche : Transmet l’entrée HDMI sélectionnée via la sortie HDMI de cet appareil lorsqu’il est en mode Veille. Arrêt (Défaut) : Aucun signal HDMI n’est transmis via la sortie HDMI de cet appareil en mode veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Source Pass Through Définit la borne HDMI qui introduit les signaux HDMI en mode veille. Dernière (Défaut) : La source d’entrée la plus récente se mettra en mode veille.

Traversez la source d’entrée sélectionnée.

“Source Pass Through” peut être réglé lorsqu’aucune des bornes HDMI est attribuée à “CD” pour la source d’entrée dans le réglage “Affectation des entrées”. (v p. 180)

“Source Pass Through” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. (“ HDMI Pass Through ” (v p. 168), “ HDMI Contrôle ” (v p. 170))

Sélect source Telec Définissez s’il faut autoriser la mise sous tension de cet appareil avec la touche de sélection de la source d’entrée de la télécommande lorsque l’appareil est en veille. Allumer + Source (Défaut) : Cet appareil est mis sous tension et la source d’entrée change. Sélection source seule : La source d’entrée HDMI change pendant que l’appareil est en veille. Le témoin de l’affichage d’alimentation de cet appareil clignote lorsque vous appuyez sur la touche de sélection de la source d’entrée de la télécommande.

“Sélect source Telec” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. (“ HDMI Pass Through ” (v p. 168), “ HDMI Contrôle ” (v p. 170)) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo HDMI Contrôle Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle. Marche : Utiliser la fonction HDMI Contrôle. Arrêt (Défaut) : Ne pas utiliser la fonction HDMI Contrôle.

Si vous utilisez la fonction HDMI Contrôle, branchez un téléviseur compatible avec le contrôle HDMI sur le connecteur HDMI MONITOR 1.

Consultez les instructions d’utilisation de chaque composant connecté pour vérifier les réglages.

Se reporter à “Fonction HDMI Contrôle” pour en savoir plus sur la fonction HDMI Contrôle. (v p. 131) REMARQUE

Si les réglages “HDMI Contrôle” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

ARC Sur le téléviseur raccordé au connecteur HDMI MONITOR 1, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI. Marche : Utiliser la fonction ARC. Arrêt (Défaut) : Ne pas utiliser la fonction ARC.

Vous pouvez régler le volume de cet appareil à l’aide de la télécommande du téléviseur.

Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur.

Si “HDMI Contrôle” est réglé sur “Marche”, le paramétrage de “ARC” bascule automatiquement sur “Marche”. (v p. 170) REMARQUE

Si les réglages “ARC” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

L’utilisation d’un téléviseur compatible avec la fonction eARC permet la lecture audio à partir du haut-parleur connecté à cet appareil, indépendamment des paramètres “ARC” dans le menu. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Commutation TV Audio Définit le passage automatique sur l’entrée “TV Audio” lorsqu’un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil. Marche (Défaut) : Sélectionner l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur. Arrêt : Ne sélectionnez pas l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur.

“Commutation TV Audio” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 170)

Désactiver commande Lie la mise en veille de cet appareil aux équipements externes. Tous (Défaut) : Si la TV branchée est mise hors tension indépendamment de la source d’entrée, l’appareil est automatiquement mis en veille. Vidéo : Avec une source d’entrée sélectionnée attribuée à “HDMI”, “COMP” ou “VIDEO”, lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. (v p. 181) Arrêt : L’appareil n’est pas lié à la mise sous/ hors tension de la TV.

“Désactiver commande” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 170) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Économie d'énergie Si “Enceinte du téléviseur” est réglé comme sortie audio de votre téléviseur, l’appareil passe automatiquement en mode veille afin de réduire la consommation électrique. Cette fonction est activée dans les cas suivants.

Si “TV Audio” est sélectionné comme source d’entrée de cet appareil

Lors de la lecture d’un contenu provenant d’un appareil raccordé via HDMI Marche : Utiliser la fonction Économie d'énergie. Arrêt (Défaut) : Ne pas utiliser la fonction Économie d'énergie.

“Économie d'énergie” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 170)

Menu intelligent Vous pouvez utiliser cette fonction pour configurer le paramétrage de cet appareil, sélectionner une source d’entrée et régler le tuner et des stations de radio Internet à l’aide de la télécommande du téléviseur. Marche : Utiliser la fonction Menu intelligent. Arrêt : Ne pas utiliser la fonction Menu intelligent.

“Menu intelligent” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. (v p. 170) REMARQUE

Si les réglages “Menu intelligent” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez “Menu intelligent” sur “Arrêt”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglages sorties Paramètre le traitement vidéo.

Ceci peut être réglé lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaquesource d’entrée. (v p. 181) “Résolution”, “Netteté”, “Mode progressif” et “Rapport d'aspect” peuvent êtreréglés lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”.(“ Résolution ” (v p. 175), “ Netteté ” (v p. 175), “ Modeprogressif ” (v p. 176), “ Rapport d'aspect ” (v p. 176)) La fonction “Réglages sorties” ne peut pas être réglée lorsque des signaux 4Ksont en entrée. Les réglages “Conversion vidéo”, “Echelle(scaler) i/p”, “Résolution”, “Netteté”,“Mode progressif” et “Rapport d'aspect” sont mémorisés pour chaque source d’entrée. (“ Conversion vidéo ” (v p. 174), “ Echelle(scaler) i/p ” (v p. 174), “ Résolution ” (v p. 175), “ Netteté ” (v p. 175), “ Modeprogressif ” (v p. 176), “ Rapport d'aspect ” (v p. 176))

Sortie vidéo HDMI Permet de sélectionner les sorties HDMI à utiliser. Auto(Dual) (Défaut) : La présence d’un téléviseur branché à l’une des bornes HDMI MONITOR 1 ou HDMI MONITOR 2 est détectée automatiquement et ce branchement est utilisé. Moniteur 1 : Un téléviseur branché à la borne HDMI MONITOR 1 est toujours utilisé. Moniteur 2 : Un téléviseur branché à la borne HDMI MONITOR 2 est toujours utilisé.

Si les bornes HDMI MONITOR 1 et HDMI MONITOR 2 sont toutes les deuxconnectées et que “Résolution” est réglé sur “Automatique”, les signaux sontémis avec une résolution compatible avec les deux TV. (v p. 175)Lorsque dans le menu, le paramétrage “Résolution” n’est pas réglé sur“Automatique”, réglez la résolution dans “Vidéo” - “Moniteur HDMI 1” et“Moniteur HDMI 2” sur celle compatible avec les deux téléviseurs. (v p. 225) Vous pouvez vérifier les résolutions qui sont compatibles avec votre téléviseuren “Moniteur HDMI 1” et “Moniteur HDMI 2”. (v p. 225) Lorsque vous connectez plusieurs TV Dolby Vision, le signal ne sera optimalque pour une TV. Une TV branchée au connecteur HDMI MONITOR 1 estprioritaire. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Mode vidéo Configurez la méthode de traitement vidéo pour qu’elle corresponde au contenu de ce type de vidéo. Automatique (Défaut) : Traiter la vidéo automatiquement sur la base des informations disponibles sur le contenu HDMI. Jeu : Toujours traiter la vidéo pour le jeu. Réduisez le délai vidéo lorsque la vidéo est décalée par rapport à des opérations de touches sur le contrôleur de la console de jeux. Film : Effectuez le traitement de l’image qui est adapté pour les contenus autres que des jeux.

Si “Mode vidéo” est réglé sur “Automatique”, le mode est commuté en fonction du contenu à l’entrée.

Conversion vidéo Le signal d’entrée vidéo est converti automatiquement en fonction de la TV connectée. (v p. 258) Marche (Défaut) : Le signal d’entrée vidéo est converti. Arrêt : Le signal d’entrée vidéo n’est pas converti.

Echelle(scaler) i/p Réglez le signal de l’entrée vidéo pour qu’il soit soumis à un traitement Echelle(scaler) i/p. Echelle(scaler) i/p convertira la résolution du signal vidéo d’entrée à la valeur définie dans “Résolution”. (v p. 175) Analogique (Défaut) : Utiliser suréchantillonage (scaler) i/p pour les signaux vidéo analogiques. Analogique & HDMI : Utilisez la fonction Echelle(scaler) i/p pour les signaux vidéo analogiques et HDMI. HDMI : Utilisez la fonction Echelle(scaler) i/p pour les signaux vidéo HDMI. Arrêt : Ne pas utiliser la fonction Echelle(scaler) i/p. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Résolution Réglez la résolution de sortie. Vous pouvez régler “Résolution” séparément pour la sortie HDMI de l’entrée vidéo analogique et l’entrée HDMI. Automatique (Défaut) : Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OUT est automatiquement détecté et la résolution de sortie appropriée est réglée. 480p/576p / 1080i / 720p / 1080p / 1080p:24Hz / 4K / 4K (60/50) : Réglez la résolution de sortie.

Si “Echelle(scaler) i/p” est réglé sur “Analogique & HDMI”, la résolution du signal d’entrée vidéo analogique et du signal d’entrée HDMI peut être réglée. (v p. 174)

Si le réglage est fait sur “1080p:24Hz”, vous pouvez apprécier des images filmées pour des sources films (en 24 Hz) . Pour les sources vidéo et les sources mixtes, nous recommandons de régler la résolution sur “1080p”.

Il est impossible de convertir un signal 50 Hz en 1080p/24Hz. La sortie est en résolution 1080p/50Hz.

Netteté Active la caractéristique de la netteté qui permet d’améliorer les bords des images lorsque vous augmentez l’échelle de la vidéo à 4K. Marche : Active la caractéristique d’amélioration de la netteté vidéo qui propose un contour des bords de l’image optimisé pour convertir la vidéo avec définition standard de basse résolution en 4K. Arrêt (Défaut) : Désactive la caractéristique d’amélioration de la netteté vidéo.

Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (v p. 174)

Il est recommandé d’utiliser cette caractéristique uniquement lorsque la netteté de votre TV est définie sur 0. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Mode progressif Sélectionnez le mode de conversion progressive approprié pour le signal vidéo source. Automatique (Défaut) : La détection du signal vidéo et la sélection du mode approprié s’effectuent automatiquement. Vidéo : Sélectionner un mode adapté à la lecture vidéo. Vidéo et film : Sélectionner un mode adapté à la lecture vidéo et de films 30 trames.

Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur“Arrêt”. (v p. 174)

Rapport d'aspect Configurer le rapport d’aspect pour la sortie des signaux vidéo au HDMI. 16:9 (Défaut) : Affichage au format d’aspect 16:9. 4:3 : Sortie au rapport d’aspect 4:3 avec des barres noires sur les parties latérales de l’écran du téléviseur 16:9. (sauf pour la sortie 480p/576p)

Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur“Arrêt”. (v p. 174) Affichage à l'écran Sélectionnez les préférences d’interface utilisateur pour l’affichage à l’écran.

Volume Définit l’emplacement de l’affichage du niveau de volume. Bas (Défaut) : Affichage bas. Haut : Affichage haut. Arrêt : Désactiver l’affichage.

Si l’affichage du volume principal est difficile à lire lorsque du texte estsuperposé au sous-titrage d’un film, réglez-le sur “Haut”.

Informations Affiche temporairement le statut de fonctionnement lorsque la source d’entrée changée. Marche (Défaut) : Activer l’affichage. Arrêt : Désactiver l’affichage. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Lecture en cours Définit la durée d’affichage pour l’affichage de la lecture lorsque la source d’entrée est “HEOS Music” ou “Tuner”. Toujours actif (Défaut) : Affichage permanent. Arrêt auto : Conserver l’affichage pendant 30 secondes après l’activation. Format signal 4K Définissent le format de signal 4K à lire par cet appareil lorsque le téléviseur ou le périphérique de lecture connecté à cet appareil est compatible avec le signal HDMI 4K (60 Hz/50 Hz).

Format signal 4K Définissent le format de signal 4K à lire par cet appareil. Standard (Défaut) : Sélectionnez si votre téléviseur et vos périphériques de lecture prennent en charge des signaux vidéo standard 4K 60p 4:2:0 8 bit. Amélioré : Sélectionnez si votre téléviseur, vos périphériques de lecture et câbles prennent en charge les signaux vidéo de hautes qualité 4K 60p 4:4:4, 4:2:2 bit ou 4K 60p 4:2:0 10 bit. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexGRelation entre le “Format signal 4K” paramétrage et les résolutions supportéesH Résolution supportée Espace couleurs Profondeur pixel Format signal 4K Amélioré Standard (Défaut) 4K 24p, 4K 30p, 4K 25p RGB / YCbCr 4:4:4 8 bits P P 10,12 bits

Lors du paramétrage sur “Amélioré”, nous recommandons d’utiliser un “Premium High Speed HDMI Cable” ou un “Premium High Speed HDMI Cable with Ethernet” ayant une “HDMI Premium Certified Cable” étiquette figurant sur l’emballage du produit.

Lorsque ce paramétrage est “Amélioré”, configurez le paramétrage du téléviseur ou du périphérique de lecture pour faire correspondre ce paramétrage.

Lorsque le paramétrage est “Amélioré”, la vidéo pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du câble HDMI. Dans ce cas, modifiez ce paramétrage sur “Standard”.

“Personnalisé” est affiché pour l’élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré le format de signal HDMI pour cet appareil.

“Format signal 4K” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE et

STATUS en même temps pendant au moins 3 secondes. “V.Format:<PAL>” s’affiche sur l’écran.

2. Appuyez sur DIMMER sur l’appareil principal.

“4K :<Standard>” s’affiche sur l’écran.

3. Utilisez le TUNER PRESET CH + de l’appareil principal ou le TUNER

PRESET CH – et sélectionnez le format du signal 4K.

4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFormat TV Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

Format PAL (Défaut) : Sélectionner la sortie PAL. NTSC : Sélectionner la sortie NTSC.

“Format” peut aussi être réglé avec la procédure suivante. Cependant, l’écrandu menu ne s’affiche pas. Suivez les instructions affichées pour procéder auxréglages.1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE etSTATUS en même temps pendant au moins 3 secondes.“V.Format:<PAL>” s’affiche sur l’écran.2. Utilisez TUNER PRESET CH + ou TUNER PRESET CH – sur l’appareilprincipal et définissez le format du signal vidéo.3. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage. REMARQUE

Si un format différent du format vidéo du moniteur connecté est défini, l’imagene s’affichera pas correctement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEntrées Réalisation des réglages concernant la lecture de la source d’entrée. Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire. Affectation des entrées En effectuant les connexions comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil, il vous suffit d’appuyer une seule fois sur les touches de sélection de la source d’entrée pour lire aisément de l’audio ou de la vidéo à partir d’un dispositif connecté. Veuillez changer l’attribution de la borne d’entrée HDMI, de la borne d’entrée audio numérique, de la borne d’entrée audio analogique, de la borne d’entrée de la vidéo composante, et de la borne d’entrée vidéo lors de la connexion d’une source d’entrée qui diffère de ce qui est imprimé sur les borne d’entrée audio/vidéo de cet appareil. DIGITAL ANALOGHDMI VIDEOEntrées/Affectation des entréesParam. défautCBL/SAT DVD Blu-ray Game Media PlayerTV Audio AUX1 AUX2

Change l’affectation de l’entrée HDMICD - 5 --

Par défaut, chaque élément est réglé comme suit. Source d’entrée Connecteur d’entrée

Utilisateurs de TV/boîtier pour satellite, veuillez noter Lors de l’utilisation de la sortie audio numérique sur un téléviseur/ boîtier satellite : Pour lire le signal vidéo attribué à “HDMI” associé au signal audio attribué à “Affectation des entrées” - “DIGITAL”, vous devrez également sélectionner “Numérique” dans “Mode d'entrée”. (v p. 183) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo HDMI Réglez ce paramètre pour changer l’attribution des prises d’entrée HDMI aux sources d’entrée. 1 / 2 / 3 / 4 / 5 / 6 / 7 / FRONT : Attribue une borne d’entrée HDMI à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée HDMI à la source d’entrée sélectionnée.

Si “HDMI Contrôle” ou “ARC” est réglé sur “Marche” dans le menu, “HDMI” ne peut pas être affecté à “TV Audio”. (“ HDMI Contrôle ” (v p. 170), “ ARC ” (v p. 170))

La fonction eARC ne fonctionne pas lorsque “HDMI” est réglé comme source d’entrée “TV Audio”.

DIGITAL Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio numérique aux sources d’entrée. COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2 : Attribue une borne d’entrée audio numérique à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée audio numérique à la source d’entrée sélectionnée.

ANALOG Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio analogique aux sources d’entrée. 1 / 2 / 3 / 4 / 5: Attribue une borne d’entrée audio analogique à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée audio analogique à la source d’entrée sélectionnée.

VIDEO Réglez ce paramètre pour changer l’attribution des bornes d’entrée vidéo composantes et les bornes d’entrée vidéo composites aux sources d’entrée. COMP1 (Vidéo de composant) / COMP2 / VIDEO1 / VIDEO2 / VIDEO3 : Attribue une borne d’entrée vidéo à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée vidéo à la source d’entrée sélectionnée.

Param. défaut Les paramètres “Affectation des entrées” sont rétablis sur les paramètres par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRenommer les sources Modifiez le nom de l’affichage de la source d’entrée sélectionnée. Ceci est pratique lorsque le nom de votre appareil et celui de cet appareil sont différents. Vous pouvez modifier le nom selon vos préférences. Lorsque le nom a été défini, il s’affiche sur l’affichage de cet appareil et sur l’écran de menu. CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CD / TV Audio / Phono : Modifiez le nom de l’affichage de la source d’entrée sélectionnée. Param. défaut : Les paramètres “Renommer les sources” sont rétablis sur les paramètres par défaut.

Vous pouvez entrer jusqu’à 12 caractères. Masquer les sources Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées. Affichez (Défaut) : Utiliser cette source. Cachez : Ne pas utiliser cette source. Niveau des sources Cette fonction permet de corriger le niveau de lecture de l’entrée audio de la source d’entrée sélectionnée. Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée entre les différentes sources. -12 dB – +12 dB (Défaut : 0 dB)

Les réglages “Niveau des sources” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélect. Entrées Réglez le mode d’entrée audio de chaque source d’entrée. Les modes d’entrée accessibles peuvent varier en fonction de la source d’entrée.

Les réglages “Sélect. Entrées” sont mémorisés pour chaque source d’entrée.

Mode d'entrée Définit les modes d’entrée audio pour les différentes sources d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Automatique (Défaut) : Détecter automatiquement le signal en entrée et lancer la lecture. HDMI : Lire uniquement les signaux en provenance de l’entrée HDMI. Numérique : Lire uniquement les signaux en provenance de l’entrée audio numérique. Analogique : Lire uniquement les signaux en provenance de l’entrée audio analogique.

Lorsque des signaux numériques entrent correctement, le témoin ~ s’allumesur l’affichage. Si le témoin ~ ne s’allume pas, vérifiez “Affectation desentrées” et les connexions. (v p. 180) Si l’option “HDMI Contrôle” est réglée sur “Marche” et si un téléviseurcompatible ARC est branchée via les bornes HDMI MONITOR 1, le moded’entrée dont la source d’entrée est “TV Audio” est paramétré sur ARC. Lorsqu’un téléviseur compatible avec la fonction eARC est raccordé à la borneHDMI MONITOR 1, le mode d’entrée est verrouillé sur eARC alors que lasource d’entrée est “TV Audio”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEnceintes Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement. Cette procédure s’appelle “Conf. Audyssey

Vous n’avez pas à effectuer “Conf. Audyssey

” lorsque vous avez déjà effectué “Étalonnage enceintes” dans “Assistant de config.”. Pour configurer manuellement les enceintes, utilisez l’option “Config. manuelle” du menu. (v p. 195) Conf. Audyssey

Pour effectuer les mesures, placez le microphone d’étalonnage du son en différents endroits dans toute la zone d’écoute. Pour un meilleur résultat, il est recommandé d’effectuer la mesure sur six points ou plus, comme illustré (jusqu’à huit points). Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60 cm par rapport à la première position de mesure (position d’écoute principale).

Si vous exécutez Conf. Audyssey , les fonctions Audyssey MultEQ XT32,Audyssey Dynamic EQ , Audyssey Dynamic Volume et Audyssey LFC™ sontactivées. (v p. 161).

Enceinte surround (D) Enceinte surround (G) Subwoofer Enceinte centrale Enceinte avant (D) Enceinte avant (G) ( :Positions de mesure)

Position d’écoute Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo A propos de la position d’écoute principale La position d’écoute principale est la position où plusieurs auditeurs ou une personne seule s’assoient naturellement dans l’enceinte de l’environnement d’écoute. Avant de lancer la procédure “Conf. Audyssey

”, disposez le microphone de mesures et de configuration dans la position d’écoute principale. Audyssey MultEQ

XT32 utilise les mesures à partir de ce point pour calculer la distance de l’enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

À propos d’Audyssey Sub EQ HT™ Audyssey Sub EQ HT™ facilite l’intégration en compensant d’abord toute différence de niveau et de décalage entre les deux subwoofers puis en appliquant Audyssey MultEQ

XT32 aux deux subwoofers simultanément. Pour exécuter Audyssey Sub EQ HT™, vous devez sélectionner “Mesure (2 enceintes)” dans “Sélection des canaux”. (v p. 187). REMARQUE

Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures.

Pendant les mesures, placez les téléphones portables hors de la pièce d’écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.

Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d’étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.

Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S’il y a un bruit de fond dans la pièce, le volume de ces signaux d’essai augmente.

Si vous utilisez la touche VOLUME d f de la télécommande ou MASTER VOLUME de l’appareil au cours des mesures, celles-ci sont annulées.

Il n’est pas possible d’effectuer ces mesures lorsqu’un casque est connecté. Débranchez le casque audio avant de procéder à la configuration “Conf. Audyssey

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexProcédure pour les réglages des enceintes (Conf. Audyssey

Fixez le microphone d’étalonnage du son fourni pour le support de microphone ou son propre trépied et l’installer dans la position d’écoute principale. Lors de l’installation du microphone d’étalonnage du son, pointezl’extrémité du microphone vers le plafond et réglez la hauteur afinqu’elle corresponde à celle des oreilles d’un auditeur en positionassise.

Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci- dessous.

Subwoofer doté d’un mode direct Placez le mode direct sur “Marche” et désactivez le réglage duvolume et le réglage de la fréquence croisée.

Subwoofer ne possédant pas de mode direct Effectuez les réglages suivants: Volume : position 12 heures Fréquence croisée : Fréquence maximale/la plus élevée Filtre passe-bas : Arrêt Mode veille : Arrêt Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil.

Lorsque le microphone de configuration et de mesure est connecté, l’écran suivant s’affiche.

Conf. AudysseyPara. Enc. DolbySélection des canauxAffectation des AmplisDémarrerVotre récepteur AV peut automatiquement mesurer l’acoustiquede votre pièce et optimiser vos enceintes avec le microphonefournie. Voir les éléments suivant si nécessaire.

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER. “Conf. Audyssey

” peut également permettre les réglages suivants.

Affectation des Amplis Il est possible de changer la sortie du signal à partir des bornes des enceintes SURROUND BACK de cet appareil pour qu’elle corresponde à l’environnement de vos enceintes. (“ Affectation des Amplis ” (v p. 195))

Sélection des canaux Si les canaux qui ne sont pas utilisés sont définis à l’avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez aussi modifier le nombre de subwoofers et d’enceintes arrière surround.

Para. Enc. Dolby Réglez la distance entre l’enceinte Dolby Atmos Enabled et le plafond. Cette option peut être réglée lorsque “Mode affectation” est réglé sur “Dolby avant” ou “Dolby surround” dans le paramétrage “Affectation des Amplis”. (v p. 195)

Suivez les instructions affichées sur l’écran puis appuyez sur “Suivant” pour continuer. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index6 Lorsque l’écran suivant est affiché, sélectionnez “Lancer Test” puis appuyez sur ENTER. Démarrez les mesures de la première position. Lancer TestRetourSélectionnez “Lancer Test” pour démarrer le calibrage.REMARQUE: Vous entendrez des bruits aigus successifspendant les tests.Conf. AudysseyHauteur d’oreille

La mesure peut prendre plusieurs minutes. REMARQUE

Si “Attention!” s’affiche sur l’écran du téléviseur :

Allez à “Message d’erreur” (v p. 192). Vérifiez les points concernés et effectuez les procédures nécessaires.

Si le niveau de volume du subwoofer n’est pas approprié, un message d’erreur s’affiche. Voir “Message d’erreur concernant le niveau du subwoofer et modalités d’ajustement” (v p. 193).

Lorsque l’enceinte détectée est affichée, sélectionnez “Suivant” puis appuyez sur ENTER. Conf. AudysseyRefaire Dernier. Test SuivantDétection d’enceintesAvantCentraleSubwooferSurroundSurr. arrière :Oui :Oui :1 enceinte :Oui :Non Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index8 Disposez le microphone de mesures et de configuration à la position 2, sélectionnez “Continuer”, puis appuyez sur ENTER. La mesure du deuxième point démarre. Les mesures peuvent être effectuées jusqu’à huit points. ContinuerPlacez le microphone à hauteur d’oreille de l’auditeur assis àla deuxième position d’écoute, qui ne doit pas être à plus de60 cm de la première position, puis sélectionnez “Continuer”...Conf. AudysseyRetourHauteur d’oreille

Arrêter “Conf. Audyssey

Appuyez sur BACK pour afficher l’écran contextuel.

Appuyez sur o pour sélectionner “Oui”, puis appuyez sur ENTER.

Répétez l’étape 8 pour mesurer les positions 3 à 8.

Pour passer la mesure de la quatrième position d’écoute et des suivantes, appuyez sur o pour sélectionner “Compléter” et appuyez sur ENTER pour passer à l’étape 11.

Sélectionnez “Continuer” et appuyez ensuite sur ENTER. Conf. AudysseyContinuerRefaire Dernier. TestMesures terminéesSélectionnez pour “Continuer” l’analyse des données... Démarrez l’analyse et l’enregistrement des résultats de mesure.

L’analyse prend plusieurs minutes. Plus il y a d’enceintes et de positions de mesure, plus l’analyse est longue. REMARQUE

Lorsque les résultats de mesure sont en train d’être enregistrés, veillez à ce que l’alimentation ne soit pas hors tension. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index11 Effectuez le paramétrage de Audyssey Dynamic EQ

L’écran suivant s’affiche lors de l’analyse. Configurez le paramétrage de votre choix. Conf. AudysseyAudyssey Dynamic EQ assure un son de haute clarté, dans les basses, le son surround aux niveaux de volumes bas pour que vous puissiez profiter de vos films et de vos programmes télévisés tard dans la nuit.Activer Dynamic EQ ? Oui Non Analyse des données de la pièce 50%

Dynamic EQ corrige la réponse de fréquence en tenant compte des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommandé lors de l’utilisation de l’appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.

Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d’entrée audio de l’appareil. Le contrôle du volume optimal s’effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

Lorsque l’analyse et la sauvegarde sont terminées, débranchez le microphone d’étalonnage du son de la prise SETUP MIC de l’appareil principal puis appuyez sur “Suivant”. Conf. AudysseyAnalyse en cours et correction des données.Déconnecter le microphone de votre Récepteur AV.SuivantRetourApplication des corrections d’ambiance 100% Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index13 Sélectionnez “Détails” et appuyez sur ENTER pour vérifier les résultats de mesure.

Les subwoofers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofers. REMARQUE

Ne pas modifier la connexion de l’enceinte ou le volume du subwoofer après “Conf. Audyssey

”. Si ces derniers sont modifiés, exécutez à nouveau “Conf. Audyssey

” afin de configurer le paramétrage de l’égaliseur de manière optimale. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMessage d’erreur Un message d’erreur s’affiche si “Conf. Audyssey

” n’a pas pu se terminer en raison de la position des enceintes, de l’environnement de mesure, etc Si un message d’erreur s’affiche, vérifiez les éléments concernés et effectuez les mesures nécessaires. Coupez l’alimentation avant de vérifier les connexions des enceintes. Exemples Détails de l’erreur Remèdes Aucune enceinte trouvée.

Le microphone de mesures et de configuration n’a pas été détecté.

Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet appareil.

Toutes les enceintes n’ont pas été détectées.

Vérifiez les connexions des enceintes. Le bruit ambiant est trop élevé ou Le niveau est trop bas

Il y a trop de bruit dans la pièce.

Éteignez ou éloignez l’appareil à l’origine du bruit.

Essayez à nouveau lorsque les environs sont silencieux.

L’enceinte ou l’audio subwoofer est trop faible.

Vérifiez l’installation et l’orientation des enceintes.

Réglez le volume du subwoofer. Avant D : Aucun

L’enceinte affichée n’a pas pu être détectée.

Vérifiez les connexions des enceintes affichées. Avant D : Phase

L’enceinte affichée est connectée avec des polarités inversées.

Vérifiez les polarités des enceintes affichées.

Ce message d’erreur peut s’afficher avec certains enceintes, même si elles sont connectées correctement. Si vous êtes sûr que le branchement est correct, utilisez p pour sélectionner “Ignorer”, puis appuyez sur ENTER. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Message d’erreur concernant le niveau du subwoofer et modalités d’ajustement Le niveau optimal de chaque canal de subwoofer pour la mesure “Conf. Audyssey

” est de 75 dB. Lors de la mesure du niveau du subwoofer, un message d’erreur s’affiche lorsque le niveau d’un subwoofer n’est pas compris dans la plage 72 – 78 dB. Si vous utilisez un subwoofer avec amplificateur intégré (type actif), réglez le volume du subwoofer de manière à ce que le niveau du subwoofer soit compris dans la plage 72 à 78 dB. G Message d’erreur H Conf. AudysseyRetour Niv. correspondant SWPasserLe volume de votre Subwoofer 1 est trop fort.Si votre Subwoofer est doté d'une commande du volume, sélectionnez “Niv. correspondant SW” pour ajuster le volume du Subwoofer de manière interactive.Si votre Subwoofer ne dispose pas de commande du volume ou si vous ne souhaitez pas utiliser de Subwoofer, sélectionnez “Passer”.

Sélectionnez “Niv. correspondant SW” puis appuyez sur ENTER.

Réglez la commande de volume sur votre subwoofer de manière à ce que le niveau mesuré soit compris dans la plage 72 à 78 dB.

Si le niveau mesuré se situe dans la plage 72 à 78 dB, sélectionnez “Suivant” puis appuyez sur ENTER.

Si vous utilisez deux subwoofers, l’ajustement du second subwoofer démarre. Répétez l’opération à partir de l’étape 2, 3 de la procédure. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRetour aux réglages “Conf. Audyssey

Si vous définissez “Réinitialisez” sur “Restaurez”, vous pouvez revenir au résultat de la mesure de “Conf. Audyssey

” (valeur calculée au départ par MultEQ

XT32), même lorsque vous avez modifié chaque réglage manuellement. Conf. AudysseyPara. Enc. DolbySélection des canauxAffectation des AmplisVoir les résultatsRéinitialisezDémarrerVotre récepteur AV peut automatiquement mesurer l’acoustiquede votre pièce et optimiser vos enceintes avec le microphonefournie. Voir les éléments suivant si nécessaire. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfig. manuelle Utilisez cette procédure pour régler manuellement les enceintes ou si voussouhaitez modifier les réglages effectués avec la procédure de “Conf.Audyssey

Si vous ajoutez ou supprimez une enceinte après avoir procédé à laconfiguration d’Audyssey , vous ne serez plus en mesure desélectionner Audyssey MultEQ XT32, Audyssey Dynamic EQ

Audyssey Dynamic Volume . (v p. 161) La “Config. manuelle” peut être utilisée même s’il n’y a pas eumodification des réglages. Effectuez des réglages uniquement si celas’avère nécessaire. Affectation des Amplis Permet de sélectionner la méthode d’utilisation de l’amplificateur depuissance en fonction de votre système d’enceintes.Voir “Configuration de l’enceinte et “Affectation des Amplis” lesréglages” (v p. 40) concernant la configuration d’enceinte et laconnexion.

Mode affectation Permet de sélectionner la méthode d’utilisation de l’amplificateur depuissance.Surround arrière(Défaut) :Réglage de la lecture 7.1 canaux avecdes enceintes surround arrière.Avant haut :Réglage de la lecture 7.1 canaux avecdes enceintes avanthaut.Avant plafond :Réglage de la lecture 7.1 canaux avecdes enceintes supérieures avant.Centre plafond :Réglage de la lecture 7.1 canaux avecdes enceintes supérieures centrales.Dolby avant :Réglage de la lecture 7.1 canaux avecdes enceintes avant Dolby AtmosEnabled.Dolby surround :Réglage de la lecture 7.1 canaux avecdes enceintes surround Dolby AtmosEnabled. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexZONE2 : Réglage pour l’affectation de l’amplificateur de puissance intégré de l’appareil pour la ZONE2 et la sortie audio en stéréo. BI-AMP : Réglage pour utiliser les enceintes avant via la connexion bi-ampli. Front B : Paramétrage de la lecture avec une deuxième enceinte avant. Vous pouvez commuter la lecture entre l’enceinte avant A et B en fonction de vos préférences. Commutez l’enceinte avant en utilisant “Enceintes avant” dans le menu. (v p. 205) Config. enceintes Sélectionnez si oui ou non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Avant Définir le type d’enceinte avant. Grande (Défaut) : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Lorsque “Subwoofer” est réglé sur “Non”, “Avant” est automatiquement réglésur “Grande”. Lorsque “Avant” est réglé sur “Petite”, vous ne pouvez pas régler d’enceintesautres que “Avant” à “Grande”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Centrale Définir la présence et la taille de l’enceinte centrale. Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Réglage à utiliser lorsqu’aucune enceinte centrale n’est connectée.

Subwoofer Définir la présence d’un subwoofer. 2 enceintes : Utiliser deux subwoofers. 1 enceinte (Défaut) : Utiliser un subwoofer. Aucun : Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté.

Lorsque “Subwoofer” est réglé sur “Aucun” et que vous configurez “Avant” à “Petite”, “Subwoofer” est automatiquement réglé sur “1 enceinte”.

Surround Définir la présence et la taille des enceintes surround. Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Réglage à utiliser quand les enceintes surround ne sont pas connectées.

Si “Surround” est réglé sur “Aucun”, “Surr. arrière” et “Dolby surr.” sont automatiquement réglés sur “Aucun”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Surr. arrière Définir la présence, la taille et le nombre d’enceintes arrière surround. Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Réglage à utiliser quand les enceintes arrière surround ne sont pas connectées. 2 enceintes (Défaut) : Réglage à utiliser lorsqu’il y a deux enceintes arrière surround. 1 enceinte : Réglage à utiliser lorsqu’il n’y a qu’une enceinte surround arrière. Connectez- vous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

Lorsque le réglage “Mode affectation” est “Surround arrière”, vous pouvez effectuer ce réglage. (v p. 195)

Avant haut Définir la présence et la taille des enceintes avant-haut. Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Réglage à utiliser lorsque les enceintes avant-haut ne sont pas connectées.

Lorsque le réglage “Mode affectation” est “Avant haut”, vous pouvez effectuer ce réglage. (v p. 195) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Avant plafond Réglez la présence et la taille des enceintes supérieures avant. Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Sélectionnez lorsque les enceintes supérieures avant ne sont pas connectées.

Lorsque le réglage “Mode affectation” est “Avant plafond”, vous pouvez effectuer ce réglage. (v p. 195)

Centre plafond Réglez la présence et la taille des enceintes supérieures centrales. Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Sélectionnez lorsque les enceintes centrales supérieures ne sont pas connectées.

Lorsque le réglage “Mode affectation” est “Centre plafond”, vous pouvez effectuer ce réglage. (v p. 195) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dolby avant Réglez la présence et la taille des enceintes Dolby avant. Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Sélectionnez lorsque les enceintes avant Dolby ne sont pas connectées.

Lorsque le réglage “Mode affectation” est “Dolby avant”, vous pouvez effectuer ce réglage. (v p. 195)

Dolby surr. Réglez la présence et la taille des enceintes Dolby surround. Grande : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petite (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun : Sélectionnez lorsque les enceintes d’ambiance Dolby ne sont pas connectées.

Lorsque le réglage “Mode affectation” est “Dolby surround”, vous pouvez effectuer ce réglage. (v p. 195) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDistances Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes.

Unité Permet de régler l’unité de distance. Mètres (Défaut) Pieds

Étape Permet de régler l’incrément minimum de réglage de la distance.

Les enceintes qui peuvent être sélectionnées sont différentes selon lesréglages “Affectation des Amplis” et “Config. enceintes”. (“ Affectation desAmplis ” (v p. 195), “ Config. enceintes ” (v p. 196)) Réglages par défaut : Avant G / Avant D / Avant haut G / Avant haut D / Centrale / Dolby avant G / Dolby avant D / Subwoofer 1 / Subwoofer 2 : 3,60 m (12,0 ft) Enceintes différentes de celles mentionnées ci-dessus : 3,00 m (10,0 ft) Réglez la différence de distance entre enceintes à moins de 6,00 m (20,0 ft). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Para. Enc. Dolby Réglez la distance entre l’enceinte Dolby Atmos Enabled et le plafond.

0.90 m - 3.30 m / 3.0 ft - 11.0 ft

(Défaut : 1.80 m / 6.0 ft)

Cette option peut être réglée lorsque “Dolby avant” ou “Dolby surr.” est réglésur “Grande” ou “Petite” dans “Config. enceintes”.

Param. défaut Les paramètres “Distances” sont rétablis sur les paramètres par défaut. Niveaux Réglez le volume de la tonalité de test à l’identique à la position d’écoute lorsqu’il est envoyé depuis chaque enceinte.

Démar. tonalite d'essai Un son test est émis depuis l’enceinte sélectionnée. Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte sélectionnée. –12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Le paramétrage “Niveaux” est reflété dans tous les modes son. Si vous souhaitez régler le niveau du canal pour chaque source d’entrée,effectuez les réglages dans “Réglage niv. Canal”. (v p. 114) Lorsque le casque est connecté à la borne PHONES de cet appareil, vous nepouvez pas régler l’option “Niveaux”.

Param. défaut Les paramètres “Niveaux” sont rétablis sur les paramètres par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCrossover Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Select. H-P Permet de sélectionner le mode de définition de la fréquence croisée. Tous (Défaut) : Permet de régler la même fréquence croisée pour toutes les enceintes. Individuel : Permet de sélectionner les points de croisement pour chaque enceinte individuellement.

Sélection de la fréquence croisée 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut: 80 Hz)

Le paramètre “Crossover” peut être réglé lorsque le réglage du paramètre“Mode subwoofer” est “LFE+Main” ou lorsque l’une des enceintes est régléesur “Petite”. (v p. 204) La fréquence croisée par défaut est “80 Hz”. Il s’agit du réglage idéal pour unfonctionnement optimal avec la plus grande gamme d’enceintes. Nousrecommandons un réglage à une fréquence supérieure à la fréquence croiséelorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglagesur “250 Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz.

Le son endessous de la fréquence de croisement est coupé de la sortie desenceintes définies dans “Petite”. Cette fréquence de coupure des graves estémise par le subwoofer ou par les enceintes avant. Les enceintes qui peuvent être réglées quand l’option “Individuel” estsélectionnée sont différentes selon le réglage du paramètre “Modesubwoofer”. (v p. 204) Quand “LFE” est sélectionné, les enceintes réglées sur “Petite” pour“Config. enceintes” peuvent être réglées. Si les enceintes sont réglées sur“Grande”, “Total” s’affiche et le réglage ne peut pas être effectué. (v p. 196) Lorsque “LFE+Main” est sélectionné, les enceintes peuvent être réglées peuimporte le réglage “Config. enceintes”. (v p. 196) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexGraves Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

Mode subwoofer Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer. LFE (Défaut) : Le signal de gamme des graves du canal réglé sur la taille d’enceinte “Petite” est ajouté à la sortie de signal LFE du subwoofer. LFE+Main : Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer.

“Mode subwoofer” peut être défini lorsque “Config. enceintes” - “Subwoofer” dans le menu est défini sur autre que “Non”. (v p. 197) Écoutez de la musique ou un film puis sélectionnez le mode produisant lesgraves les plus puissants.

Si “Config. enceintes” - “Avant” et “Centrale” sont réglés sur “Grande”, et que “Mode subwoofer” est réglé sur “LFE”, il se peut que les subwoofersn’émettent aucun son, selon le signal d’entrée ou le mode sonore sélectionné. (v p. 196)Sélectionnez “LFE+Main” si vous voulez que les signaux des graves soienttoujours reproduits par le subwoofer.

LPF pour LFE Permet de régler la gamme d’émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer. 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut: 120 Hz) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEnceintes avant Permet de définir l’enceinte avant A/B à utiliser pour chaque mode audio.

(Défaut) : L’enceinte avant A est utilisée. B : L’enceinte avant B est utilisée. A+B : Les deux enceintes avant A et B sont utilisées.

Cette option peut être sélectionnée lorsque “Mode affectation” est défini sur “Front B”. (v p. 196) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéseau Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau. Si vous effectuez cette opération via DHCP, définissez “DHCP” sur “Marche”. (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau domestique. Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l’aide des réglages “Adresse IP” et entrer des informations sur votre réseau domestique (LAN) telles que l’adresse de passerelle et le masque de sous-réseau, etc. Informations Affichage des informations sur le réseau. Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi Connexion Choisissez s’il faut connecter le réseau domestique à un réseau local sansfil ou à un LAN câblé.Lorsque vous vous connectez au réseau avec un LAN câblé, sélectionnez“Filaire (Ethernet)” après la connexion d’un câble LAN.Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez“Sans fil (Wi-Fi)” et configurez le “Config. Wi-Fi”. (v p. 207)

Connecter avec Sélectionnez la méthode de connexion au réseau domestique (LAN).Filaire (Ethernet) :Utilisez un câble LAN pour se connecterà un réseau.Sans fil (Wi-Fi)(Défaut) :Utilisez la fonction de réseau local sans fil(Wi-Fi) pour se connecter à un réseau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfig. Wi-Fi Connectezvous à un routeur de réseau local sans fil (Wi-Fi). Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

Recherche de réseaux Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l’écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à

partir de la liste des réseaux sans fil. Sélectionnez “Rescan” si le réseau est introuvable.

2. Entrez votre mot de passe et sélectionnez “OK”.

Utiliser le dispositif iOS Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périphérique iOS à cet appareil en Wi-Fi, l’appareil peut être automatiquement connecté au même réseau que votre périphérique.

1. Sélectionnez “Utiliser le dispositif iOS” sur l’écran du téléviseur.

2. Vérifiez que votre appareil iOS est connecté au routeur du réseau

local sans fil (Wi-Fi) et sélectionnez “Denon AVR-X3500H” depuis “CONFIGURER UN HAUT-PARLEUR AIRPLAY...” en bas de l’écran de configuration Wi-Fi de votre appareil iOS.

3. Tapez “Suivant” sur l’écran du périphérique iOS.

La version du micrologiciel du périphérique iOS doit prendre en charge iOS 7une version ultérieure. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Routeur WPS Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton.

1. Sélectionnez “Bouton poussoir” sur l’écran du téléviseur.

2. Commutez vers le mode WPS en appuyant sur la touche WPS du

routeur auquel vous souhaitez vous connecter.

La durée pour appuyer sur la touche varie en fonction du routeur.

3. Sélectionnez “Connecter” sur l’écran du téléviseur dans les 2

Manuel Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter.

1. Réglez les éléments suivants.

SSID : Entrez le nom du réseau sans fil (SSID). Sécurité : Sélectionnez la méthode de cryptage selon le paramètre de cryptage du point d’accès que vous utilisez. Mot de passe : Entrez le mot de passe.

2. Sélectionnez “Connecter” à la fin du paramétrage.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Le paramétrage du réseau local sans fil (Wi-Fi) de cet appareil peut également être configuré à partir d’un ordinateur ou d’une tablette qui prend en charge la connexion au réseau local sans fil.

1. Maintenez enfoncées les touches DIMMER et STATUS de l’appareil principal

pendant au moins 3 secondes, lorsque l’alimentation est sous tension.

2. Connectez le réseau local sans fil du PC ou de la tablette utilisé pour le “Denon

AVR-X3500H” lorsque le message “Connectez votre dispositif Wi-Fi au réseau Wi-Fi appelé “Denon AVR-X3500H”.” apparaît à l’écran.

3. Démarrez le navigateur et saisissez “192.168.1.16/Settings/” dans l’URL.

4. Utilisez le navigateur pour saisir le paramétrage, sélectionnez “Connecter” puis

quittez le paramétrage.

La clé par défaut de cet appareil est réglée sur “1”. Définissez la clé par défaut du routeur sur “1” pour utilisation. Réglages Configurez l’adresse IP.

Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l’adresse IP seront automatiquement configurées puisque la fonction DHCP est réglée sur “Marche” dans les paramètres par défaut de l’appareil.

Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l’attribution d’une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

DHCP -Adresse IP-Masq. sous-rés.EnregistrerAnnulez-Passerelle défaut -DNS Configure automatiquement ou manuellement les paramètres du réseauArrêtRéseau/Réglages000.000.000.000000.000.000.000000.000.000.000000.000.000.000 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo DHCP Permet de sélectionner la manière de se connecter au réseau. Marche (Défaut) : Permet de configurer les réglages réseau automatiquement à partir de votre routeur. Arrêt : Permet de configurer les réglages réseau manuellement.

Adresse IP Régler l’adresse IP dans les limites indiquées ci-dessous.

La fonction Network Audio ne peut pas être utilisée si d’autres adresses IP sont réglées.

Masq. sous-rés. Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général “255.255.255.0”.

Passerelle défaut Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

DNS Entrez l'adresse du DNS indiquée dans la documentation donnée par votre fournisseur.

Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration. (v p. 64)

Si vous ne savez pas vérifier une connexion internet, contactez votre ISP (Internet Service Provider) ou le fournisseur de votre ordinateur. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCommande réseau Active la communication réseau en mode Veille. Arrêt en veille (Défaut) : Arrêt des fonctions réseau en veille. Toujours actif : Le réseau est activé en mode veille. L’unité principale peut être contrôlée avec un contrôleur compatible réseau.

En utilisant la fonction de contrôle Internet, Denon 2016 AVR Remote App ouHEOS App, réglez le paramétrage “Commande réseau” sur “Toujours actif”. REMARQUE

Si “Commande réseau” est réglé sur “Toujours actif”, l’appareil consomme plusd’énergie en mode veille. Nom convivial Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Nom convivial Sélectionnez un nom convivial à partir de la liste. Quand vous sélectionnez “Autre”, vous pouvez modifier le nom convivial selon vos préférences. Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

Vous pouvez entrer jusqu’à 30 caractères. Lors de la première utilisation, le nom convivial par défaut est “Denon AVR-X3500H”.

Param. défaut Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDiagnostic Permet de vérifier la connexion réseau.

Connexion physique Permet de vérifier la connexion physique du port LAN.

Erreur : Le câble LAN n’est pas connecté. Vérifiez la connexion.

Lorsque connecté via un réseau local sans fil, “Connexion Sans fil (Wi-Fi)” s’affiche.

Accès routeur Permet de vérifier la connexion entre l’appareil et le routeur.

Erreur : Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

Accès Internet Permet de vérifier si cet appareil a accès à Internet (WAN).

Erreur : Échec de la connexion à Internet. Vérifiez l’environnement de connexion Internet ou les paramètres du routeur. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCompte HEOS Effectuez les réglages Compte HEOS.Un Compte HEOS est nécessaire pour utiliser Favoris HEOS.Le menu affiché diffère selon l’état du Compte HEOS. Vous ne vous êtes pas connecté

J'ai un compte HEOS Si vous avez déjà créé un Compte HEOS, entrez votre identifiant etvotre mot de passe pour vous connecter.

Créer un compte Si vous n’avez pas de Compte HEOS, créez un nouveau CompteHEOS.

Mot de passe oublié En cas d’oubli du mot de passe, un courriel expliquant comment leréinitialiser vous sera envoyé. Vous êtes déjà connecté

Identifiez-vous Le Compte HEOS en cours s’affiche.

Changer l'emplacement Modifier les paramètres régionaux pour le Compte HEOS en cours.

Changer le mot de passe Modifier le mot de passe pour le Compte HEOS en cours.

Supprimer le compte Supprimer le Compte HEOS en cours.

Déconnexion Se déconnecter du Compte HEOS en cours. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexGénéral Effectuer d’autres réglages. Langue Permet de régler la langue d’affichage du menu sur l’écran du téléviseur. English / Deutsch / Français / Italiano / Español / Nederlands / Svenska / Pусский / Polski(Défaut : English)

“Langue” peut aussi être réglé avec la procédure suivante. Cependant, l’écran dumenu ne s’affiche pas. Suivez les instructions affichées pour procéder auxréglages.1. Appuyez longuement sur le bouton de l’unité principale ZONE2 SOURCE etSTATUS en même temps pendant au moins 3 secondes.“V.Format:<PAL>” s’affiche sur l’écran.2. Appuyez deux fois sur DIMMER sur l’appareil principal.“Lang.:<ENGLISH >” s’affiche sur l’écran.3. Utilisez TUNER PRESET CH + ou TUNER PRESET CH – sur l’appareilprincipal et définissez la langue.4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage. ECO Configurez le paramétrage du ECO Mode et du mode veille automatique.

Mode ECO Ce mode permet de réduire la consommation électrique et laproduction de chaleur de votre récepteur AV à la mise sous tension.Ceci est obtenu en réduisant la ligne d’alimentation de l’amplificateurde puissance, et par conséquent la puissance maximale de sortie. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMarche : Les économies d’énergie sont toujours activées, quel que soit le volume ou le signal d’entrée. Automatique (Défaut) : Ceci vous offre le meilleur équilibre entre les économies d’énergie et la puissance de sortie maximale : Aux faibles niveaux de volume, les économies d’énergie sont activées. Si vous augmentez le volume sonore, les économies d’énergie sont automatiquement désactivées, ce qui vous permet de bénéficier d’une puissance de sortie maximale sans distorsion. Si le volume est réglé à un niveau élevé mais qu’aucun signal d’entrée n’est détecté pendant plus de 2 minutes, cet appareil activera des économies d’énergie. Lorsqu’un signal d’entrée est détecté à nouveau ou que la source d’entrée est modifiée, cet appareil désactivera automatiquement à nouveau les économies d’énergie aux niveaux de volume élevés. Arrêt : Aucune économie d’énergie.

Lorsque l’appareil bascule entre les différents états d’économie d’énergie en “Mode ECO : Automatique”, vous pourriez entendre un cliquetis provenant de l’intérieur de cet appareil, ceci est normal.

Si le contenu est mis en pause pendant plus de 2 minutes et que la lecture reprend depuis la même source aux niveaux existants de volume élevés, il peut y avoir un court délai avant que la puissance maximale ne soit rétablie.

“Mode ECO” peut également être modifié en appuyant sur ECO G sur la télécommande. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Marche (par défaut) Réglez le mode sur le mode ECO lorsque l’appareil est sous tension. Dernière (Défaut) : Le Mode ECO sera réglé sur les réglages précédent avant la mise hors tension de l’alimentation. Marche : Lorsque l’appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Marche”. Automatique : Lorsque l’appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Automatique”. Arrêt : Lorsque l’appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Arrêt”.

Affichage à l'écran Affichez la consommation électrique de cet appareil à l’aide d’un compteur sur l’écran du téléviseur. Toujours actif : Affichez toujours le compteur sur l’écran du téléviseur. Automatique (Défaut) : Affichez le compteur lors du changement de mode ou de volume. Arrêt : Ne pas afficher le compteur. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Veille auto Paramétrez de manière à ce que l’alimentation de l’appareil commute automatiquement en mode veille.

MAIN ZONE Permet de régler la durée avant le basculement en mode veille auto lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil. Avant que l’appareil n’entre en mode veille, “Veille auto” s’affiche sur l’écran de l’appareil, ainsi que sur l’écran du menu. 60 min : L’appareil passe en mode veille au bout de 60 minutes. 30 min : L’appareil passe en mode veille au bout de 30 minutes. 15 min (Défaut) : L’appareil passe en mode veille au bout de 15 minutes. Arrêt : L’appareil ne passe pas automatiquement au mode veille.

ZONE2 Lorsqu’il n’y a aucune opération pendant une certaine période de temps définie ici, l’appareil se met automatiquement hors tension même s’il y a une entrée audio ou vidéo. 8 heures : Met la ZONE2 en état de veille au bout d’environ 8 heures. 4 heures : Met la ZONE2 en état de veille au bout d’environ 4 heures. 2 heures : Met la ZONE2 en état de veille au bout d’environ 2 heures. Arrêt (Défaut) : Ne met pas automatiquement la ZONE2 en état de veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfig. de ZONE2 Permet de régler les paramètres de lecture audio avec un système ZONE2.

Les valeurs réglées pour “Limite volume” et “Vol. allumage” s’affichent en fonctiondu réglage spécifié pour le volume “Échelle”. (v p. 160) Cette option peut être sélectionnée lorsque “Mode affectation” est défini sur“ZONE2”. (v p. 196)

Graves Réglage des graves. -10 dB – +10 dB (Défaut : 0 dB)

Aigüs Réglage des aigus. -10 dB – +10 dB (Défaut : 0 dB)

Filtre passe-haut Réglages de la coupure des basse pour réduire la distorsion des basses. Marche : Les basses sont atténuées. Arrêt (Défaut) : Les basses ne sont pas atténuées.

Niveau canal Gauche Ajuster le niveau du canal gauche. -12 dB – +12 dB (Défaut : 0 dB)

Niveau canal Droit Ajuster le niveau du canal droit. -12 dB – +12 dB (Défaut : 0 dB)

Canal Régler si la lecture est en stéréo ou monaurale. Stéréo (Défaut) : Sélectionner la sortie stéréo. Mono : Sélectionner la sortie monaurale. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Audio HDMI Sélectionne le format du signal audio pour la lecture d’une source HDMI dans ZONE2. Via (Défaut) : Le signal audio HDMI passe par cette unité vers l’appareil dans la ZONE2. PCM : L’entrée du signal audio HDMI dans cet appareil est convertie en un signal PCM qui peut être émis des bornes ZONE2 PRE OUT ou des bornes des enceintes.

Niveau volume Réglez le niveau de sortie du volume. Variable (Défaut) : Le volume peut être réglé. 1 – 98 (–79 dB – 18 dB) : Le volume est fixé au niveau souhaité. Impossible de régler le volume avec la télécommande.

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 160)

Limite volume Réglages de volume maximum. 60 (-20 dB) / 70 (-10 dB) / 80 (0 dB) (Défaut : 70 (-10 dB)) Arrêt : Ne pas utiliser de volume maximum.

Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 219)

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 160)

Vol. allumage Définir le volume à la mise en marche de l’appareil. Dernière (Défaut) : Utiliser les réglages mémorisés à partir de la dernière session. Sourdine : Toujours passer en sourdine au démarrage de l’appareil. 1 – 98 (–79 dB – 18 dB) : Le volume est réglé au niveau défini.

Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 219)

La valeur en décibels (dB) s’affiche lorsque le paramétrage “Échelle” est défini sur “ –79.5 dB – 18.0 dB”. (v p. 160) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Niveau sourdine Régler le niveau d’atténuation pendant la mise en sourdine. Complet (Défaut) : Le son est complètement coupé. -40 dB : Le son est abaissé de 40 dB. -20 dB : Le son est abaissé de 20 dB. Renommer zone Changez le titre d’affichage de chaque zone selon votre choix.

Param. défaut : Le réglage par défaut est restauré pour éditer le nom de zone.

Vous pouvez entrer jusqu’à 10 caractères. Sélect.Rapid.Nom Changez le nom de sélection rapide qui s’affiche sur l’écran du téléviseur pour celui que vous préférez. Sélect. rapide 1 / Sélect. rapide 2 / Sélect. rapide 3 / Sélect. rapide 4 Param. défaut : Le réglage par défaut est restauré pour éditer le nom de sélection rapide.

Vous pouvez entrer jusqu’à 16 caractères. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSortie Trigger Sélectionnez les conditions d’activation du déclenchement. Pour des détails sur la manière de connecter les prise TRIGGER OUT, voir “Borne TRIGGER OUT” (v p. 67).

Lors du réglage de la zone (MAIN ZONE / ZONE2) L’activation de la Sortie Trigger se fait par l’intermédiaire d’un lien à l’alimentation de la zone réglée sur “Marche”.

Lors du réglage de la source d’entrée Activez le déclenchement si la source d’entrée réglée sur “Marche” est sélectionnée.

Lors du réglage pour le moniteur HDMI Activez le trigger si le moniteur HDMI réglé sur “Marche” est sélectionné. Marche : Activez le Trigger dans ce mode. – – –: N’activez pas le Trigger dans ce mode. Afficheur façade Permet de régler les paramètres relatifs à l’afficheur.

Atténuateur Régler la luminosité d’affichage de cet appareil. Clair (Défaut) : Luminosité d’affichage normale. Atténuer : Luminosité d’affichage réduite. Sombre : Luminosité très faible. Arrêt : Désactiver l’affichage.

Vous pouvez également ajuster l’affichage en tournant la molette DIMMER surl’appareil principal. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMicrologiciel Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification pour les mises à niveau.

Vérifier mise à jour Vérifier pour les mises à jour du micrologiciel. Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée. Màj maintenant : Effectuez le processus de mise à jour. Lorsque la mise à jour démarre, l’écran de menu se ferme. Pendant la mise à jour, la progression s’affiche sur l’écran. Mettre à jour plus tard : Mettre à jour plus tard.

Cet appareil relance automatiquement la mise à jour si la mise à jour échoue.S’il n’est pas possible d’effectuer encore une mise à jour, le message “UpdateError” apparaît sur l’affichage, suivi de l’un des messages suivants. Consultez“Dépistage des pannes” – “Messages d’erreur de mise à jour/mise à niveau”pour de l’information sur les messages d’erreur de mise à jour. (v p. 252)Vérifiez les conditions en fonction du message et réessayez d’effectuer lamise à jour. Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglésur “Arrêt”.

Mise à jour auto. Active les Mises à Jour Automatiques pour que les futures mises à jour soient téléchargées et installées automatiquement lors de la mise en veille de l’appareil.

Mise à jour auto. Cet appareil fera automatiquement la mise à jour la plus récente en micrologiciel lors de sa mise en veille. Marche : Active les Mises à Jour Automatiques. Arrêt (Défaut) : Désactive les Mises à Jour Automatiques.

Fuseau horaire Changer le fuseau horaire. Définir le fuseau horaire qui correspond à votre zone géographique.

Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglésur “Arrêt”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Autorise mise à jour Activer ou désactiver les mises à jour et mises à niveau pour cet appareil. Marche (Défaut) : Permet à cet appareil de recevoir des mises à jour et mises à niveau. Arrêt : Empêche cet appareil de recevoir des mises à jour et mises à niveau.

Ce paramètre cause des incompatibilités entre l’appareil et HEOS App.

Notifi. de mise à niv. Lorsque la mise à niveau la plus récente est disponible, un message de notification s’affiche sur l’écran du téléviseur à la mise sous tension. Le message d’information s’affiche pendant environ 40 secondes lorsque l’appareil est mis sous tension. Marche (Défaut) : Affiche le message de mise à niveau. Arrêt : N’affiche pas le message de mise à niveau.

Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Ajoutez nouvelle option Permet d’afficher les nouvelles fonctions qui peuvent être téléchargées sur cet appareil et d’effectuer la mise à niveau. Ver. mise à jour : Permet d’afficher les éléments à mettre à niveau. Statut mise à niv. : Permet d’afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau. Mise à niveau : Lancer le processus de mettre à niveau. Lorsque la mise à niveau démarre, l’écran de menu se ferme. Pendant la mise à niveau, la durée écoulée s’affiche.

Les informations concernant les fonctions “Mettre à jour” et “Ajoutez nouvelle option” seront publiées sur le site Internet Denon chaque fois que des plans les concernant seront arrêtés. Voir le site Web de Denon pour plus de détails concernant les mises à niveau.

Quand la procédure est terminée, “Enregistré” s’affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n’a pas été effectuée, “-------” s’affiche. Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure. Le code ID peut également être affiché en appuyant sur les touches TUNER PRESET CH – et STATUS de l’appareil principal et en les maintenant enfoncées pendant au moins 3 secondes.

Si la mise à niveau a échoué, le message “Upgrade Error” apparaît sur l’affichage. Consultez “Dépistage des pannes” – “Messages d’erreur de mise à jour/mise à niveau” pour de l’information sur les messages d’erreur de mise à niveau. (v p. 252) Vérifiez les réglages et l’environnement réseau puis effectuez à nouveau la mise à niveau.

Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”. Remarques concernant l’utilisation de “Mettre à jour” et “Ajoutez nouvelle option”

Pour utiliser ces fonctions, votre système doit avoir les spécifications et les réglages nécessaires à une connexion Internet. (v p. 64)

Ne coupez pas l’alimentation tant que l’actualisation ou mise à niveau n’est pas terminée.

Environ 1 heure est nécessaire pour que la procédure de mise à jour/ mise à niveau soit terminée.

Lorsque l’actualisation / mise à niveau démarre, les opérations normales de cet appareil ne peuvent plus être effectuées jusqu’à la fin de la actualisation / mise à niveau. Dans certains, cas, l’opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil.

En cas d’échec de la mise à jour ou de la mise à niveau, appuyez sur la touche X de l’appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchez- le. Après environ 1 minute, “Please wait” apparait à l’écran et la mise à jour redémarre. Si l’erreur se répète, vérifiez l’environnement du réseau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexInformations Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc.

Audio Affiche les informations audio pour MAIN ZONE. Mode son : Le mode audio actif s’affiche. Signal d'entrée : Le type de signal d’entrée s’affiche. Format : Le nombre de canaux de signal d’entrée (présence de canaux avant, surround, LFE) s’affiche. Fréq. échantillonage. : La fréquence d’échantillonnage du signal d’entrée s’affiche. Décalage : La valeur de correction de la normalisation des dialogues s’affiche. Drapeau : Il s’affiche en entrant les signaux avec canal surround arrière. “MATRIX” s’affiche avec les signaux d’entrée DTS- ES Matrix, “DISCRETE” avec les signaux DTS-ES Discrete.

Vidéo Affiche les signaux d’entrée/de sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE. Infos signal HDMI Résolutions / HDR / Espace couleurs / Profondeur pixel Moniteur HDMI 1 / Moniteur HDMI 2 Interface / HDR / Résoluti. support.

ZONE Permet d’afficher des infos sur les réglages actuels. MAIN ZONE : Cet élément présente des infos sur les réglages de la MAIN ZONE. L’information affichée est différente en fonction de la source d’entrée. ZONE2 : Cet élément présente des informations sur les réglages de la ZONE2.

Micrologiciel Version : Affiche les informations relatives au micrologiciel actuel. DTS Version : Affiche la version DTS en cours. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Notification Affiche et règle les notifications. De même, permet d’afficher ou non la notification lorsque l’alimentation est sous tension. Alertes de notification Marche (Défaut) : Des messages de notification sont affichés. Arrêt : Les messages de notification ne sont pas affichés.

Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, levolume, le nom du mode audio et d’autres informations dans la partie inférieure del’écran.. AUDYSSEYSIGNALEXTLFE

SBRSBLC FR FWRFHR SWFLFWL

FHL SRSL SBRSBLC FRFL SRSL INPUT SIGNAL ACTIVE SPEAKERSSOUNDSOURCEDynamic EQ : MarcheMultEQ XT32 : ReferenceDynamic Volume : MediumDolby Audio - Dolby TrueHD Dolby Audio - Dolby TrueHDBlu-ray Données d'utilisation Pour nous aider à améliorer nos produits et le service client, Denon collecte des informations de manière anonyme sur la manière dont vous utilisez votre appareil (telles que les sources d’entrée, les modes audio et les réglages des enceintes fréquemment utilisés). Denon ne transmettra jamais les informations collectées à des parties tierces. Oui : Ils fournissent des informations sur l’état du fonctionnement de cet appareil. Non : Ne fournit pas d’informations sur l’état de fonctionnement de cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSauveg. & charger Enregistrez et restaurez le paramétrage du périphérique à l’aide d’un dispositif mémoire USB.

Utilisez un dispositif de mémoire USB qui dispose d’au moins 128 Mo d’espacelibre et qui est formaté en FAT32. Il est possible que les données ne puissents’Enregitrer/se Charger correctement dans certains dispositifs de mémoire USB. L’Enregistrement/le Chargement des données peut prendre jusqu’à 10 minutes.Ne coupez pas l’alimentation jusqu’à ce que le processus soit terminé.

Sauvegarder Configuration Le paramétrage de l’appareil actuel est enregistré sur le dispositif mémoire USB. Lorsque le paramétrage est enregistré correctement, “Saved” apparaît sur l’écran et le fichier “config.avr” est créé sur le dispositif mémoire USB.

Ne modifiez pas le nom de fichier du fichier créé. Cela empêchera ainsi lefichier d’être reconnu comme un fichier de paramétrage lors de la restauration.

Charger Configuration Le paramétrage enregistré sur le dispositif mémoire USB est restauré. Lorsque le paramétrage est correctement restauré, “Loaded” s’affiche sur l’écran et l’unité redémarre automatiquement. Verrou de config. Protection des réglages contre toute modifications involontaire.

Verrouillez Marche : Activer la protection. Arrêt (Défaut) : Désactiver la protection.

Lorsque vous annulez le réglage, mettez “Verrouillez” sur “Arrêt”. REMARQUE

Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage nes’affiche à l’exception de “Verrou de config.”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéinitialiser Restaure le réglage aux valeurs d’usine par défaut. Vous pouvez appliquer l’initialisation à l’ensemble des réglages de l’appareil ou aux réglages du réseau uniquement.

Tous les réglages Tous les réglages sont réinitialisés aux valeurs d’usine par défaut.

Paramètres réseau Les réglages du réseau sont réinitialisés aux valeurs d’usine par défaut.

Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. &charger” dans le menu pour enregistrer et restaurer les détails des diversparamétrages configurés de l’appareil. (v p. 227) L’opération de “Réinitialiser” peut être également effectuée par le biais de latouche sur l’appareil principal. Pour plus de détails sur la réinitialisation de tous lesréglages aux valeurs d’usine par défaut, voir “Réinitialisation des réglagesd’usine” (v p. 253), et pour plus de détails sur la réinitialisation des réglage duréseau aux valeurs d’usine par défaut, voir “Réinitialisation des réglages duréseau” (v p. 254). REMARQUE

Ne débranchez pas l’alimentation, ni ne mettez l’appareil hors tension au cours del’initialisation des réglages du réseau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLimiter la zone d’opération avec la télécommande

ZONE2 SETUP Les opérations de ZONE2 peuvent être désactivées avec latélécommande. Maintenir enfoncé ZONE2 et SETUP.Les touches MAIN et ZONE2 clignotent.

Annulation du paramétrage

Maintenez enfoncées ZONE2 et SETUP tout enconfigurant le paramétrage.Les touches MAIN et ZONE2 clignotent et le paramétrage estannulé.Contents Connexions Lecture Réglages Conseils Annexe Panneau avant AffichagePanneauarrièreTélécommande Indexo Contenu Conseils Je souhaite que le volume ne soit pas trop fort par erreur 231 Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension 231 Je souhaite avoir le subwoofer toujours en sortie audio 231 Je souhaite une meilleure clarté des voix dans les films 231 Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible 231 Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 231 Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle 232 Je souhaite associer une vidéo à la musique actuelle 232 Je souhaite ignorer les sources d’entrée inutilisées 232 Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc. 232 Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux 232 Je souhaite utiliser cet appareil à l’aide de la télécommande du téléviseur 232 Dépistage des pannes L’alimentation ne se met pas sous/hors tension 234 Les opérations ne peuvent pas être effectuées via la télécommande 235 L’affichage sur cet appareil n’affiche rien 235 Aucun son n’est émis 236 L’audio souhaité n’est pas émis 237 Le son est interrompu ou on entend des bruits 240 Aucune vidéo ne s’affiche sur le téléviseur 241 L’écran du menu ne s’affiche pas sur le téléviseur 243 La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale 243 Impossible de lire AirPlay 244 Impossible de lire les dispositifs mémoire USB 245 Impossible de lire le Bluetooth 246 Impossible de lire la radio Internet 247 Impossible de lire les fichiers musiques sur le PC ou le NAS 248 Plusieurs services en ligne ne peuvent pas être lus 249 La fonction HDMI Contrôle ne fonctionne pas 249 Impossible de se connecter à un réseau local sans fil 250 Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement 251 Messages d’erreur de mise à jour/mise à niveau 252 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConseils Je souhaite que le volume ne soit pas trop fort par erreur

Réglez la limite supérieure du volume pour “Limite volume” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. (“ Volume ” (v p. 160), “ Limite volume ” (v p. 219)) Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension

Par défaut, le réglage de volume lorsque l’alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Vol. allumage” dans le menu. Vous pouvez définir ceci pour chaque zone. (“ Volume ” (v p. 160), “ Vol. allumage ” (v p. 219)) Je souhaite avoir le subwoofer toujours en sortie audio

En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio. (v p. 204) Je souhaite une meilleure clarté des voix dans les films

Utilisez “Réglage niv Dialog” dans le menu pour ajuster le niveau (“Réglage niv Centrale”). (v p. 153) Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

Réglez “Dynamic EQ” dans le menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (v p. 162) Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

Paramétrez l’option “Dynamic Volume” du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (v p. 163) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexJe souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle

”. Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d’écoute. (v p. 184) Je souhaite associer une vidéo à la musique actuelle

Réglez “Sélect. Vidéo” dans le menu d’options sur “Marche”. Vous pouvez associer la musique en cours à votre source vidéo souhaitée provenant d’un boîtier décodeur ou un DVD, etc. tout en écoutant de la musique depuis le tuner, un CD, une cellule phono, HEOS, USB ou Bluetooth. (v p. 116) Je souhaite ignorer les sources d’entrée inutilisées

Réglez les sources d’entrée sur “Masquer les sources” dans le menu. Ceci vous permet d’ignorer les sources d’entrée inutilisées lorsque vous faites pivoter la molette SOURCE SELECT de cet appareil. (v p. 182) Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

Réglez “Toutes zones stéréo” dans le menu d’options sur “Démarrer”. Vous pouvez lire dans une autre pièce (ZONE2) la musique qui est lue au même moment dans MAIN ZONE. (v p. 118) Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux

Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, réglez “Mode vidéo” dans le menu sur “Jeu”. (v p. 174) Je souhaite utiliser cet appareil à l’aide de la télécommande du téléviseur

Sélectionnez “AV Receiver” dans un menu du téléviseur tel que “Entrée”z ou “Utiliser un appareil HDMi raccordé”z. Le Menu intelligent de cet appareil s’affiche sur le téléviseur. Vous pouvez utiliser ce Menu intelligent à l’aide de la télécommande de votre téléviseur.

La méthode de sélection diffère en fonction du téléviseur. Consultez le manuel de l’utilisateur de votre téléviseur pour plus de détails. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants:

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si les étapes 1 à 3 ci-dessus n’améliorent pas le problème, redémarrer l’appareil peut améliorer le problème. Continuez d’appuyer sur la touche X sur l’appareil jusqu’à ce que “Restart” s’affiche à l’écran, ou retirez et rebranchez le cordon d’alimentation de l’appareil. Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexL’alimentation ne se met pas sous/hors tension L’appareil ne s’allume pas.

Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. (v p. 68) L’appareil se met automatiquement hors tension.

La minuterie sommeil est réglée. Mettez l’appareil sous tension. (v p. 134)

“Veille auto” est réglé. “Veille auto” est déclenché lorsqu’aucune opération n’est effectuée pendant un certain temps. Pour désactiver “Veille auto”, définissez l’option “Veille auto” du menu sur “Arrêt”. (v p. 217) L’alimentation se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 2 secondes environ.

En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l’appareil hors tension, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension. (v p. 280)

Veuillez réinstaller cet appareil dans un endroit bien ventilé. L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 0,5 secondes environ.

Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil.

Baissez le volume et mettez l’appareil à nouveau sous tension. (v p. 70)

Le circuit de l’amplificateur de cet appareil est défaillant. Débranchez le cordon d’alimentation et contactez notre centre de service client. L’alimentation ne s’éteint pas même lorsque vous appuyez sur le bouton d’alimentation et que l’affichage indique “ZONE2 On”.

L’alimentation de la ZONE2 est mise sur ON. Pour mettre hors tension l’alimentation de cet appareil (veille), appuyez sur ZONE2 ON/OFF sur l’appareil, ou appuyez sur la touche POWER X après avoir appuyé sur la touche ZONE2 de la télécommande pour mettre hors tension l’alimentation de la ZONE2. L’appareil ne s’éteint pas lorsque vous appuyez sur le bouton de mise sous tension. “HEOS On” S’affiche sur l’écran.

Un appareil HEOS sur le même réseau est en train de lire une source extérieure à cet appareil. Arrêtez la lecture sur l’appareil lorsque vous éteignez cet appareil (en la mettant en veille). L’appareil s’éteindra automatiquement après environ 20 minutes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLes opérations ne peuvent pas être effectuées via la télécommande Les opérations ne peuvent pas être effectuées via la télécommande.

Les piles sont usées. Remplacez-les par des piles neuves. (v p. 9)

Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°. (v p. 9)

Retirez tout obstacle se trouvant entre cet appareil et la télécommande.

Insérez les piles en respectant la polarité indiquée par les repères q et w. (v p. 9)

Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.

La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifiée sur la télécommande. Appuyez sur la touche MAIN ou ZONE2 pour sélectionner la zone de fonctionnement de la télécommande. (v p. 152)

Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil. L’affichage sur cet appareil n’affiche rien L’écran est éteint.

Paramétrez l’option “Atténuateur” du menu sur tout autre choix que “Arrêt”. (v p. 221)

Lorsque le mode audio est réglé sur “Pure Direct”, l’affichage est hors tension. (v p. 122) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAucun son n’est émis Aucun son n’est transmis aux enceintes.

Vérifiez les connexions de tous les appareils. (v p. 36)

Insérez complètement les câbles de connexion.

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

Vérifiez l’état des câbles.

Vérifiez que les câbles d’enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles entrent en contact avec la partie métallique des bornes des enceintes. (v p. 36)

Serrez fermement les bornes d’enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement. (v p. 36)

Vérifiez qu’une source d’entrée correcte est sélectionnée. (v p. 70)

Annulez le mode de sourdine. (v p. 71)

Vérifiez le réglage de la borne d’entrée audio numérique. (v p. 180)

Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être désactivée par défaut.

Lorsqu'un casque audio est branché dans la prise PHONES sur l’appareil principal, le son n’est pas émis par la borne d’enceintes et le connecteur PRE OUT. Aucun son n’est transmis lors de l’utilisation de la connexion DVI-D.

Lorsque cet appareil est connecté à un dispositif équipé d’une borne DVI-D, aucun son n’est transmis. Effectuez une connexion audio séparée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexL’audio souhaité n’est pas émis Le volume n’augmente pas.

Le volume maximal défini est trop faible. Réglez le volume maximal à l’aide de l’option “Limite” du menu. (v p. 160)

Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l’audio d’entrée, pour que le volume puisse ne pas atteindre la limite supérieure. Aucun son n’est transmis lors de l’utilisation de la connexion HDMI.

Vérifiez la connexion des connecteurs HDMI. (v p. 53)

Pour diffuser un flux audio HDMI par les enceintes, paramétrez l’option “Sortie audio HDMI” du menu sur “AVR”. Pour transmettre du téléviseur, réglez “TV”. (v p. 168)

Lors de l’utilisation de la fonction HDMI Contrôle, vérifiez que la sortie audio est réglée sur l’amplificateur AV sur le téléviseur. (v p. 131) Lorsqu’un téléviseur compatible avec la fonction eARC est connecté, le son du téléviseur n’est pas émis par le haut-parleur raccordé à cet appareil.

La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu’eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d’informations, consultez le mode d’emploi de votre téléviseur.

Assurez-vous que la source d’entrée de cet appareil est “TV Audio”.

La fonction eARC n’est pas opérationnelle lorsque la borne d’entrée HDMI est réglée sur la source d’entrée “TV Audio”. Pour activer la fonction eARC, annulez le réglage de la borne d’entrée HDMI, puis redémarrez cet appareil et le téléviseur. Aucun son n’est transmis à une enceinte spécifique.

Vérifiez que les câbles des enceintes sont correctement connectés.

Vérifiez qu’une sélection autre que “Aucun” est réglée pour le réglage “Config. enceintes” dans le menu. (v p. 196)

Vérifiez le réglage “Mode affectation” dans le menu. (v p. 195)

Lorsque le mode audio est “Stereo” et “Virtual”, l’audio est uniquement transmis des enceintes avant et du subwoofer. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAucun son n’est émis par le subwoofer.

Vérifiez les connexions du subwoofer.

Réglez “Config. enceintes” - “Subwoofer” dans le menu sur “1 enceinte” ou “2 enceintes”. (v p. 197)

Quand le paramètre “Config. enceintes” - “Avant” dans le menu est réglé sur “Grande”, en fonction du signal d’entrée et du mode audio, il est possible qu’aucun son ne soit transmis au subwoofer. (v p. 197)

Lorsqu’aucun signal audio subwoofer (LFE) est inclus dans les signaux d’entrée, il est possible qu’aucun son ne soit transmis du subwoofer. (v p. 204)

Vous pouvez décider que le subwoofer transmette toujours du son en réglant “Mode subwoofer” sur “LFE+Main”. (v p. 204) Le son DTS n’est pas émis.

Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”. Pas de signal audio Dolby Atmos, Dolby TrueHD, DTS-HD, Dolby Digital Plus.

Effectuez les connexions HDMI. (v p. 57)

Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, “PCM” est réglé par défaut. Il est impossible de sélectionner le mode DTS Neural:X.

Il est impossible de sélectionner DTS Neural:X lorsque vous utilisez le casque. Le mode Dolby Surround ne peut pas être sélectionné.

Le Dolby Surround ne peut pas être sélectionné lorsque vous utilisez des écouteurs. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAudyssey MultEQ

et Audyssey LFC™ ne peuvent pas être sélectionnés.

Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez Conf. Audyssey

Vous ne pouvez pas sélectionner ceci lorsque le son est réglé sur le mode “DTS Virtual:X” ou lorsque le mode sonore contient le nom “+Virtual:X”.

Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation d’écouteurs. Impossible de sélectionner “Restorer”.

Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction “Restorer” est inopérante. (v p. 158)

Basculez sur un mode audio autre que “Direct” ou “Pure Direct”. (v p. 121) Aucun son n’est émis de PRE OUT ou des enceintes pour ZONE2.

Dans ZONE2, l’audio peut être lu lorsque l’entrée des signaux des bornes numériques (OPTICAL/COAXIAL) est au format PCM 2 canaux.

Dans ZONE2, l’audio peut être lu lorsque l’entrée des signaux de la borne HDMI est au format PCM 2 canaux. Pour lire l’audio dans ZONE2 sans tenir compte du format du signal d’entrée, réglez “Audio HDMI” dans le menu sur “PCM”. En fonction du dispositif de lecture, l’audio peut ne pas être lu même avec ce réglage. Si tel est le cas, réglez le format audio sur “PCM (2ch)” sur le dispositif de lecture. (v p. 219)

Lors de l’écoute de l’audio d’un périphérique Bluetooth en ZONE2, supprimez tout obstacle entre le périphérique Bluetooth et cet appareil, et utilisez-le à une distance d’environ 30 m. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLe son est interrompu ou on entend des bruits Pendant la lecture de la radio Internet ou d’un dispositif mémoire USB, l’audio est occasionnellement interrompu.

Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l’audio peut être occasionnellement interrompu.

La vitesse de communication réseau est lente ou la station radio est occupée. Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil.

Lorsque vous passez un appel, restez à une distance de 20 cm minimum entre l’iPhone et cet appareil. Du bruit se produit souvent lors de diffusion FM/AM.

Utilisez une antenne extérieure. (v p. 62)

Éloignez l’antenne des autres câbles de connexion. (v p. 62) Les sons semblent distordus.

Réglez “Arrêt” sur “Mode ECO”. Lorsque “Marche” ou “Automatique” est en “Mode ECO”, l’audio peut être distordu lorsque le volume de lecture est élevé. (v p. 214) Le son est coupé lors de l’utilisation d’une connexion Wi-Fi.

La bande de fréquence utilisée par le réseau local sans fil est également utilisée par les fours à micro-ondes, les téléphones sans fil, les contrôleurs de jeux sans fil ainsi que d’autres appareils du réseau local sans fil. L’utilisation de ces appareils en même temps que cet appareil peut provoquer une coupure de la lecture en raison d’une interférence électronique. Il est possible de remédier aux coupures de lecture en utilisant les méthodes suivantes.

p. 64) - Installez les appareils qui provoquent des interférences à l’écart de cet appareil. - Mettez hors tension les appareils qui provoquent des interférences. - Modifiez les paramètres du canal du routeur auquel cet appareil est connecté. (Consultez le manuel d’instruction du routeur sans fil pour plus de détails sur la manière de changer le canal.) - Passez à une connexion LAN câblé.

Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN câblé. (v p. 207) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAucune vidéo ne s’affiche sur le téléviseur Aucune image ne s’affiche.

Vérifiez les connexions de tous les appareils. (v p. 53)

Insérez complètement les câbles de connexion.

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

Vérifiez l’état des câbles.

Faites correspondre les réglages d’entrée à la borne d’entrée du téléviseur connecté à cet appareil. (v p. 180)

Vérifiez que la source d’entrée correcte est sélectionnée. (v p. 70)

Vérifiez le réglage de la borne d’entrée vidéo. (v p. 180)

Vérifiez que la résolution du lecteur correspond à celle du téléviseur. (v p. 225)

Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si l’appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. (v p. 257)

Pour de profiter d’un contenu dont le copyright est protégé par HDCP 2.2, utilisez uniquement un appareil de lecture et un téléviseur compatibles HDCP

Le signal HDMI ne peut pas être converti en signal analogique. Utilisez des connexions analogiques. (v p. 258)

Pour lire une vidéo 4K (60/50 Hz), utilisez un “High Speed HDMI Cable” ou un “High Speed HDMI Cable with Ethernet”. Pour obtenir une plus grande fidélité avec les vidéos 4K (60/50 Hz), il est recommandé d’utiliser un “Premium High Speed HDMI Cables” ou un “Premium High Speed HDMI Cables with Ethernet” possédant une étiquette de câble mentionnant HDMI Premium Certified Cable sur l’emballage du produit. Aucune vidéo ne s’affiche sur le téléviseur avec la connexion DVI-D.

Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP). (v p. 257) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAucune vidéo à partir d’une source d’entrée, telles qu’une console de jeux s’affiche sur le téléviseur.

Lorsque des signaux de vidéo spéciaux sont transmis à partir d’une console de jeux, etc., la fonction Conversion vidéo peut ne pas fonctionner. Connectez la borne d’entrée à la borne de sortie du moniteur du même type. Pendant que le menu est affiché, aucune vidéo ne s’affiche sur le téléviseur.

La vidéo en cours de lecture ne s’affichera pas sur l’arrière-plan du menu lorsque le menu est utilisé pendant la lecture des signaux vidéo suivants. - Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d’image autre que 16:9 ou 4:3 - Vidéo 4K - Certains types de signaux HDR Lors de l’utilisation de HDMI ZONE2, la sortie vidéo dans MAIN ZONE est interrompue.

Lorsque ZONE2 fonctionne avec la même source d’entrée sélectionnée pour MAIN ZONE et ZONE2, la vidéo dans MAIN ZONE peut être interrompue. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexL’écran du menu ne s’affiche pas sur le téléviseur L’écran du menu ou l’écran d’informations d’état ne s’affiche pas sur le téléviseur.

L’écran du menu s’affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet appareil est connecté à un téléviseur au moyen d’une borne de sortie vidéo différente, vous pouvez l’utiliser pendant que vous regardez l’écran sur cet appareil.

Les informations d’état ne s’afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture. - Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un format d’image autre que 16:9 ou 4:3 - Certains types de signaux HDR

Lorsqu’une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l’écran de menu ou l’écran d’information de statut ne s’affiche pas correctement.

En mode de lecture pure direct, l’écran de menu ou l’écran d’informations d’état ne s’affiche pas. Basculez sur un mode audio autre que le mode pure direct. (v p. 120)

Définissez le réglage “Format TV” dans le menu sur une sélection appropriée pour le téléviseur. (v p. 179) La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale La couleur de l’écran du menu et du contenu des opérations affichées sur le téléviseur est différente.

L’exécution d’opérations sur cet appareil pendant la lecture d’un signal Dolby Vision peut provoquer une variation de l`affichage de la couleur de l’écran du menu et du contenu des opérations. Il s’agit d’une caractéristique du signal Dolby Vision et non d’un dysfonctionnement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire AirPlay L’icône AirPlay n’apparaît pas dans iTunes ou sur l’iPhone / iPod touch / iPad.

Cet appareil et l’ordinateur ou l’iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appareil. (v p. 64)

Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n’est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente. Pas de signal audio.

Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur cet appareil. Définissez un niveau de volume approprié.

La lecture AirPlay ne s’effectue pas ou cet appareil n’est pas sélectionné. Cliquez sur l’icône AirPlay sur l’écran iTunes ou de l’iPhone / iPod touch / iPad et sélectionnez cet appareil. (v p. 107) L’audio est interrompu pendant la lecture AirPlay sur l’iPhone / iPod touch / iPad.

Quittez l’application exécutée en arrière-plan de l’iPhone/iPod touch/iPad, puis utilisez AirPlay pour lire vos fichiers.

Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l’environnement réseau en prenant des mesures, telles que raccourcir la distance du point d’accès LAN sans fil. iTunes ne peut pas être lu via la télécommande.

Activez le réglage “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants” sur iTunes. Ensuite, vous pouvez lancer les opérations de lecture, pause et de saut via la télécommande. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire les dispositifs mémoire USB Le dispositif mémoire USB n’est pas reconnu.

Déconnectez et reconnectez le dispositif mémoire USB. (v p. 61)

Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.

Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.

Le dispositif mémoire USB doit être au format FAT16 ou FAT32.

Il n’est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l’utilisation d’un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l’alimentation d’un adaptateur CA, utilisez l’adaptateur CA fourni avec le disque dur. Les fichiers sur le dispositif mémoire USB ne s’affichent pas.

Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. (v p. 72)

Cet appareil est capable d’afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5 000 fichiers (dossiers) peut aussi être affiché pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB.

Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s’affichent. Les périphériques iOS et Android ne sont pas reconnus.

Le port USB de cet appareil ne prend pas en charge la lecture depuis des périphériques iOS et Android. Impossible de lire les fichiers contenus sur un dispositif mémoire USB.

Les fichiers sont créés à un format qui n’est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil. (v p. 260)

Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.

La lecture risque de ne pas se faire si la taille du fichier de l'album dépasse 2 MB. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire le Bluetooth Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil.

La fonction Bluetooth du périphérique Bluetooth n’a pas été activée. Voir le manuel de l’utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.

Amenez le périphérique Bluetooth à proximité de cet appareil.

Il est impossible de connecter le périphérique Bluetooth avec cet appareil s’il n’est pas compatible avec le profil A2DP.

Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau. Le son est coupé.

Amenez le périphérique Bluetooth à proximité de cet appareil.

Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.

Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth.

Reconnectez le périphérique Bluetooth. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire la radio Internet Aucune liste des stations ne s’affiche.

Le câble LAN n’est pas correctement connecté ou le réseau est déconnecté. Vérifiez l’état de la connexion. (v p. 64)

Effectuez le mode de diagnostic réseau. Impossible de lire la Radio Internet.

La station de radio sélectionnée est à un format qui n’est pas pris en charge par cet appareil. Les formats qui peuvent être lus sur cet appareil sont les formats MP3, WMA et AAC. (v p. 263)

La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu.

L’adresse IP n’est pas correctement réglée. (v p. 209)

Vérifiez si le routeur est sous tension.

Pour obtenir l’adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, réglez le réglage sur “Marche” sur cet appareil. (v p. 209)

Pour obtenir l’adresse IP manuellement, réglez l’adresse IP sur cet appareil. (v p. 209)

Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n’est transmis. Patientez un peu et sélectionnez la même station radio ou sélectionnez une autre station radio. (v p. 92)

La station radio sélectionnée n’est pas en service. Sélectionnez une station radio en service. Impossible de se connecter aux stations radio favorites.

La station radio n’est pas en service en ce moment. Enregistrez les stations radio en service. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de lire les fichiers musiques sur le PC ou le NAS Impossible de lire les fichiers contenus sur un ordinateur.

Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible. (v p. 262)

Les fichiers protégés ne peuvent pas être lus sur cet appareil.

Le port USB de cet appareil ne peut pas être utilisé pour le branchement d’un ordinateur.

Les paramètres de partage média sur le serveur ou NAS ne prennent pas en charge cet appareil. Changez les paramètres pour la prise en charge de cet appareil. Pour plus de détails, voir le manuel de l’utilisateur fourni avec le serveur ou NAS. Impossible de trouver le serveur ou de s’y connecter.

Le pare-feu de l’ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l’ordinateur ou du routeur.

L’ordinateur n’est pas activé. Mettez l’ordinateur en marche.

Le serveur n’est pas actif. Activez le serveur.

L’adresse IP de cet appareil est incorrecte. Vérifiez l’adresse IP de cet appareil. (v p. 206) Impossible de lire les fichiers musiques sur le PC.

Même si le PC est connecté à la port USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet appareil via le réseau. (v p. 64) Les fichiers sur le PC ou le NAS s’affichent.

Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. (v p. 262) Impossible de lire la musique contenue sur un stockage NAS.

Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.

Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.

Si la connexion est limitée, définissez l’équipement audio comme cible de la connexion. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPlusieurs services en ligne ne peuvent pas être lus Plusieurs services en ligne ne peuvent pas être lus.

Le service en ligne peut avoir été interrompu. La fonction HDMI Contrôle ne fonctionne pas La fonction HDMI Contrôle ne fonctionne pas.

Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”. (v p. 170)

Vous ne pouvez pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement.

Vérifiez que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet appareil. (v p. 131)

Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension. (v p. 131)

La borne HDMI MONITOR 2 n’est pas compatible avec la fonction HDMI Contrôle. Utilisez la borne HDMI MONITOR 1 pour la connexion au téléviseur. (v p. 53) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpossible de se connecter à un réseau local sans fil Accès au réseau impossible.

Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n’ont pas été correctement configurés. Configurez les paramètres réseau en fonction des détails du réglage de cet appareil. (v p. 208)

Réduisez la distance entre le point d’accès LAN sans fil et cet appareil, retirez tout obstacle et assurez-vous que la vue au point d’accès n’est pas obstruée avant d’essayer à nouveau la connexion. De même, installez des fours à micro-ondes et d’autres points d’accès réseau aussi loin que possible.

Configurez le paramétrage du canal du point d’accès à l’écart des canaux qui sont en cours d’utilisation par d’autres réseaux.

Cet appareil n’est pas compatible EP (TSN). Connexion à Routeur WPS impossible.

Vérifiez que le mode WPS du routeur fonctionne.

Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche “ Connecter ” affiché sur l’écran TV, dans les 2 minutes.

Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur “Aucun”, “WPA-PSK (AES)” ou WPA2-PSK (AES). (v p. 208)

Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l’aide de la touche WPS sur le routeur. Auquel cas, utilisez la méthode “Recherche de réseaux” ou “Manuel” pour effectuer la connexion. Connexion au réseau à l’aide de l’iPhone/iPod touch/iPad impossible.

Effectuez une mise à niveau vers la dernière version du micrologiciel de l’iPhone/iPod touch/iPad.

Lorsque vous configurez le paramétrage via une connexion sans fil, iOS 7 ou une version ultérieure doit être prise en charge. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement Lors de l’utilisation de MAIN ZONE, la sortie vidéo est interrompue dans HDMI ZONE2.

Avec la même source d’entrée sélectionnée pour MAIN ZONE et ZONE2, lorsque vous utilisez MAIN ZONE, la vidéo peut être interrompue dans HDMI ZONE2. Lors de l’utilisation de HDMI ZONE2, aucun(e) vidéo ou audio n’est émis(e) du téléviseur dans ZONE2.

Assurez-vous que ZONE2 est sous tension. (v p. 146)

Vérifiez la source d’entrée pour ZONE2. (v p. 146)

La borne AUX1-HDMI du panneau avant ne prend pas en charge la fonction HDMI ZONE2.

Dans ZONE2, la lecture est uniquement possible lorsque les signaux d’entrée sont des signaux HDMI.

Lorsque le téléviseur ne prend pas en charge le format audio d’entrée, aucun son n’est émis. Réglez le format audio sur “PCM” sur le dispositif de lecture. Vous pouvez également régler “Config. de ZONE2” - “Audio HDMI” dans le menu sur “PCM”. (v p. 219)

Lorsque le téléviseur n’est pas compatible avec la résolution de la sortie d’entrée, aucune vidéo n’est émise. Réglez la résolution de sortie sur le dispositif de lecture sur une résolution compatible avec le téléviseur. Lors de l’utilisation de HDMI ZONE2, l’audio MAIN ZONE est lu en tant que PCM.

Lorsque la même source d’entrée est sélectionné pour MAIN ZONE et ZONE2, le format audio est limité en fonction des spécifications du téléviseur dans ZONE2. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMessages d’erreur de mise à jour/mise à niveau Si une mise à jour/mise à niveau est interrompue ou échoue, un message d’erreur s’affiche. Affichage Description Connection failed. Please check your network, then try again. La connexion réseau est instable. La connexion au serveur a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour. Update failed. Please check your network, then try again. Le téléchargement du micrologiciel a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour. Upgrade failed. Please check your network, then try again. Le téléchargement du micrologiciel a échoué. Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour. Please check your network, unplug and reconnect the power cord, and try again. La mise à jour a échoué. Maintenez enfoncée la touche X de l’appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchez-le. La mise à jour redémarre automatiquement. Please contact customer service in your area. Cet appareil est peut-être endommagé. Contactez le centre de service client de votre région. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéinitialisation des réglages d’usine Si les témoins du mode d’entrée sont incorrects ou si l’appareil ne peut pas être utilisé, redémarrer l’appareil peut améliorer le problème. Nous vous recommandons de redémarrer l’appareil avant de revenir au paramétrage par défaut. (v p. 233)Si les opérations ne se sont pas améliorées en redémarrant l’unité, suivez les étapes ci-dessous.Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages..

Eteignez l’appareil à l’aide de X.

Appuyez sur X tout en appuyant simultanément sur TUNER PRESET CH + et TUNER PRESET CH –.

Retirez vos doigts des deux touches lorsque “Initialized” apparaît sur l’écran.

Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. &charger” dans le menu pour enregistrer et restaurer les détails des diversparamétrages configurés de l’appareil. (v p. 227) Vous pouvez également réinitialiser l’ensemble des réglages aux valeurs d’usinepar défaut par le biais de “Réinitialiser” - “Tous les réglages” dans lemenu. (v p. 228) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéinitialisation des réglages du réseau Si le contenu du réseau est incorrect ou si l’appareil ne peut pas se connecter au réseau, redémarrer l’appareil peut améliorer le problème. Nous vous recommandons de redémarrer l’appareil avant de revenir au paramétrage par défaut. (v p. 233)Si les opérations ne se sont pas améliorées en redémarrant l’unité, suivez les étapes ci-dessous.Les réglages du réseau sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.Toutefois, les paramètres “Affectation des Amplis”, “Config. enceintes” et “Vidéo” ne sont pas réinitialisés.. SOURCE SELECT

Appuyez sur X pour mettre l’appareil sous tension.

Tournez SOURCE SELECT pour sélectionner “HEOS Music”.

Appuyez longuement sur le bouton de l’unité principale TUNER PRESET CH + et ZONE2 ON/OFF en même temps pendant au moins 3 secondes.

Retirez vos doigts des deux touches lorsque “Network Reset...” apparaît sur l’écran.

“Completed” s’affiche sur l’écran lorsque la réinitialisation est terminée.

Avant de rétablir le paramétrage par défaut, utilisez la fonction “Sauveg. &charger” dans le menu pour enregistrer et restaurer les détails des diversparamétrages configurés de l’appareil. (v p. 227) Vous pouvez également réinitialiser les réglages du réseau aux valeurs d’usinepar défaut par le biais de “Réinitialiser” - “Paramètres réseau” dans lemenu. (v p. 228)REMARQUE Ne coupez pas l’alimentation avant la fin de la réinitialisation. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÀ propos de HDMI HDMI est l’abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur. Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n’est pas possible avec la transmission vidéo analogique. De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema. Cet appareil prend en charge les fonctions HDMI suivantes.

Deep Color Technologie d’imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure. Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

x.v.Color Cette fonction permet aux téléviseurs haute définition d’afficher les couleurs avec une plus grande précision. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque commerciale de Sony Corporation.

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d’un téléviseur et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 4K (3840 x 2160 pixels) de la norme HDMI.

Content Type Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

Adobe RGB color, Adobe YCC601 color Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l’espace RGB, il peut produire des images plus vives et naturelles.

sYCC601 color Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Sync. labiale auto Cette fonction peut corriger automatiquement le retard entre l’audio et la vidéo. Utilisez un téléviseur compatible avec la fonction Sync. labiale auto.

HDMI Pass Through Même lorsque l’alimentation de cet appareil est réglée sur veille, l’entrée des signaux de la borne d’entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

HDMI Contrôle Si vous connectez l’appareil et la fonction HDMI Contrôle compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

Mise hors tension du lien La fonction de mise hors tension de cet appareil peut être liée à l’étape de mise hors tension du téléviseur.

Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l’audio du téléviseur à l’amplificateur AV.

Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV.

Permutation de la source d’entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d’entrée du téléviseur. Quand le lecteur fonctionne, la source d’entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

ARC (Audio Return Channel) Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l’audio du téléviseur sur cet appareil en fonction de la fonction HDMI Contrôle. Si un téléviseur sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d’un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d’utiliser un câble audio distinct. En revanche, si un téléviseur avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n’est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d’un câble HDMI. Cette fonction vous permet de bénéficier d’une lecture surround de la TV sur cet appareil.

eARC (Enhanced Audio Return Channel) La fonction eARC est une extension de la fonction ARC traditionnelle. Elle utilise une commande de fonction eARC dédiée pour lire l’audio de télévision de cet appareil sans passer par le contrôle HDMI. De plus, la fonction eARC peut transmettre des PCM linéaires multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X et d’autres formats audio non compatibles avec l’ARC traditionnel. La connexion à un téléviseur compatible avec la fonction eARC permet également de profiter d’une lecture surround de qualité supérieure du contenu audio lu à partir de votre téléviseur. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Formats audio pris en charge PCM linéaire 2 canaux 2 canaux, 32 kHz – 192 kHz, 16/20/24 bit PCM linéaire multi-canal

Signaux vidéo pris en charge

4K 60/50/30/25/24Hz Système de protection des droits d’auteur Pour lire la vidéo et l’audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d’auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l’authentification de l’appareil AV connecté. Cet appareil prend en charge le système HDCP.

Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

Lorsque vous raccordez cet appareil à un appareil compatible avec les fonctions Deep Color, 4K, ARC et eARC, utilisez un “High Speed HDMI cable with Ethernet” portant le logo HDMI. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de conversion vidéo Cet appareil convertit automatiquement les signaux d’entrée vidéo comme indiqué sur le schéma ci-dessous avant de les transmettre à la TV.

La fonction de la MAIN ZONE Conversionvidéo est compatible avec les formatssuivants : NTSC, PAL, SECAM, NTSC4.43,PAL-N, PAL-M et PAL-60. Lors de l’utilisation de signaux vidéoscomposites, seuls les signaux 480i et 576isont convertis en signaux HDMI. TV compatible HDMISortie (MONITOR OUT)Entrée (IN) Signal vidéo Signal vidéo composante Signal HDMI SortieAppareils vidéoCet appareil Signal HDMI Borne HDMI Borne HDMI Borne HDMI Borne HDMIBornes vidéo composanteBornes vidéo composanteBorne vidéo Borne vidéo Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCet appareil peut convertir les signaux vidéo d’entrée à la résolution réglée pour “Résolution” dans le menu avant de les transmettre au téléviseur. (v p. 175)

Vidéo de composant 480i/576i

La borne HDMI du panneau avant ne prend en charge que le format YCbCr 4:2:0. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de dispositifs mémoire USB

Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

Cet appareil est compatible avec les tags META WMA.

Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement.

Formats compatibles Fréquence d’échantillonnage Canal Débit Extension WMA

32/44,1/48/88,2/ 96/192 kHz 2 canaux – .m4a DSD 2,8/5,6 MHz 2 canaux – .dsf/.dff z1Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur.z2Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Nombre maximal de fichiers et de dossiers lisibles Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous. Média Élément Dispositifs mémoire USB Mémoire FAT16 : 2 GB, FAT32 : 2 TB Nombre de niveaux de répertoires

8 niveaux Nombre de dossiers 500 Nombre de fichiers

z1Le dossier racine est pris en compte.z2Le nombre de fichiers autorisé peut varier en fonction de la capacité dudispositif mémoire USB et de la taille des fichiers. Lecture d’un périphérique Bluetooth Cet appareil prend en charge le profil Bluetooth suivant.

A2DP (Advanced Audio Distribution Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité.

AVRCP (Audio/Video Remote Control Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

À propos des communications Bluetooth La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l’alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements.

Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés

À proximité de portes automatiques et d’alarmes incendie Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLire un fichier sauvegardé sur un ordinateur ou sur un NAS

Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

Cet appareil est compatible avec les tags META WMA.

Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement.

Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau. Pour pouvoir lire les formats audio mentionnés ci-dessus via un réseau, vous devez installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur votre ordinateur ou votre NAS. D’autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge.

Spécifications des fichiers pris en charge Fréquence d’échantillonnage Canal Débit Extension WMA

32/44,1/48/88,2/ 96/192 kHz 2 canaux – .m4a DSD 2,8/5,6 MHz 2 canaux – .dsf/.dff z1Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur.z2Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de radio Internet

Spécifications des stations radio lisibles Fréquence d’échantillonnage Débit Extension WMA 32/44,1/48 kHz 48 – 192 kbps .wma MP3 32/44,1/48 kHz 32 – 320 kbps .mp3 MPEG-4 AAC 32/44,1/48 kHz 16 – 320 kbps .aac/ .m4a/ .mp4 Fonction mémoire personnelle plus Les paramétrages les plus récemment utilisés (mode d’entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ

XT32, Dynamic EQ, Dynamic Volume, Restorer et décalage audio, etc.) sont sauvegardés pour chaque source d’entrée.

Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son. Fonction dernière mémoire Cette fonction mémorise les réglages tels qu’ils étaient juste avant le passage en mode veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModes audio et canaux de sortie S Indique les canaux de sortie audio ou les paramètres surround qu’il est possible de régler. D Indique les canaux de sortie audio. Les canaux de sortie dépendent du paramétrage de “Config. enceintes”. (v p. 196)

Panneau avant Affichage Panneau arrière Télécommande Indexz1 Le mode son comprend “Dolby Surround” et les mode de son qui ont “+Dolby Surround” dans le nom du mode son.

Le mode son comprend “DTS Neural:X” et les mode de son qui ont “+Neural:X” dans le nom du mode son.

Le mode son comprend “DTS Virtual:X” et les mode de son qui ont “+Virtual:X” dans le nom du mode son.

Un signal est émis en format audio pour chaque canal contenu dans un signal d’entrée. z5 L’audio est transmis lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 204) z6 Aucun son n’est émis lorsque “Config. enceintes” - “Surr. arrière” dans le menu est réglé sur “1 enceinte”. (v p. 198) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModes audio et paramètres surround

Panneau avant Affichage Panneau arrière Télécommande Index.

Panneau avant Affichage Panneau arrière Télécommande Indexz1 Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct.

Cet élément peut être sélectionné lorsqu’un signal du Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos est lu.

Cet élément peut être sélectionné lorsqu’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X ou DTS est lu.

Vous pouvez sélectionner cet élément lors de l’émission d’un signal DTS:X compatible avec la fonction Commande dialogue.

Cet élément peut être sélectionné lors de la lecture d’un signal Dolby Digital ou DTS, ou de ce DVD-Audio. z6 Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v p. 162) z7 Cet élément ne peut pas être réglé lorsque “Subwoofer” dans le menu est réglé sur “Aucun”. (v p. 197)

Cet élément ne peut pas être défini lorsque “Conf.Audyssey

” n’a pas été effectuée.

Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d’échantillonnage supérieure à 48 kHz. z10 Vous ne pouvez pas définir lorsque le mode sonore est réglé sur “DTS Virtual:X” ou lorsque le mode sonore contient le nom “+Virtual:X”. z11 Cet élément ne peut pas être défini lorsque “MultEQ

XT32” est réglé sur “Arrêt”. (v p. 161) z12 Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz. z13 Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 204) z14 Cet élément peut être défini lorsque “Avant” est réglé sur “Petite” ou “Mode subwoofer” est réglé sur “LFE+Main”. (v p. 196, 204) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexTypes de signaux d’entrée et modes audio correspondants F Indique le mode audio par défaut. S Indique le mode audio sélectionnable. Dolby Digital (+/HD) DTS (-HD) DSD (Super Audio CD) Dolby AtmosDolby TrueHDDolby Digital Plus Dolby Digital (EX)

1 - z4 : “Types de signaux d’entrée et modes audio correspondants” (v p. 271)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexz1 Vous pouvez sélectionner cet élément lorsque vous utilisez l’une des enceintes surround arrière, avant-haut, supérieures avant, supérieures centrales, Dolby avant ou Dolby Surround.

Le mode audio par défaut pour la lecture AirPlay est “Direct”.

Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD.

Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby Digital Plus.

Cet élément peut être sélectionné lorsque des enceintes surround arrière sont utilisées.

Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS(-HD) avec une fréquence d’échantillonnage supérieure à 48 kHz.

Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d’échantillonnage supérieure à 48 kHz.

Vous ne pouvez pas sélectionner cet élément lorsque le signal d’entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.

Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD Master Audio. z10 Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD Hi Resolution. z11 Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS 96/24. z12 Cet élément peut être sélectionné lorsque les signaux d’entrée contiennent des signaux surround arrière. z13 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD ou Dolby Digital Plus. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexExplication des termes

résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l’acoustique de la pièce. Audyssey Dynamic EQ

fonctionne en tandem avec Audyssey MultEQ

XT32 pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores. Audyssey Dynamic Volume

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu’entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ

est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l’équilibre tonal, l’impression surround et la clarté des dialogues restent identiques. Audyssey LFC™ (Low Frequency Containment) Audyssey LFC™ résout le problème des sons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la pièce. Il en résulte un son d’excellente qualité qui ne dérange plus les voisins. Audyssey MultEQ

XT32 rectifie les problèmes d’égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d’écoute maximale à tous les auditeurs dans une grande zone d’écoute. Sur la base de plusieurs mesures, MultEQ

XT32 calcule une solution d’égalisation qui rectifie les problèmes de temps et de réponse dans la zone d’écoute mais effectue aussi une configuration automatique et complète du système surround. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dolby Dolby Atmos Introduit dans le premier cinéma, Dolby Atmos apporte une sensation de dimension et d’immersion pour l’expérience du Home Cinema. Dolby Atmos est un objet adaptable et variable basé sur un format qui reproduit le son comme des sons indépendants (ou des objets) qui peuvent être précisément positionnés et déplacés de manière dynamique à travers l’espace d’écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l’introduction d’un plan vertical des sons au-dessus de l’auditeur. Dolby Atmos Stream Le contenu Dolby Atmos sera remis à votre récepteur AV Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Bluray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos métadonnées spécial qui décrit le positionnement du son dans la pièce. Cet objet de données audio est décodé par un récepteur Dolby Atmos et est calibré pour optimiser la lecture par l’intermédiaire de tous les systèmes de haut-parleurs Home Cinéma de toute taille et toute configuration. Dolby Digital Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant (“FL”, “FR” et “C”), 2

canaux surround (“SL” et “SR”) et le canal “LFE” pour les effets de basses fréquences. Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle” (sensation de distance, de mouvement et de positionnement). Ceci permet d’offrir une expérience sonore surround chez vous. Dolby Digital Plus Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d’offrir une plus grande flexibilité en fonction du signal source et de l’équipement de reproduction. Dolby Surround Dolby Surround est une technologie de nouvelle génération qui mélange façon ingénieuse le son d’ambiance et le contenu 5.1 et 7.1 pour la lecture de votre système d’enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos activé systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d’enceintes Dolby. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLa technologie Dolby Enceinte (enceintes Dolby Atmos Enabled) Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface réfléchissante pour reproduire le son au-dessus de l’auditeur. Ces enceintes présentent un pilote de démarrage unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d’enceinte indépendant. Les fonctions impactent de façon minimale le système d’empreinte global de l’enceinte toute en offrant une expérience d’écoute immersive lors de la lecture Dolby Atmos et Dolby Surround. Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits.

DTS Commande dialogue Vous permet de contrôler votre expérience d’écoute. Si vous avez besoin de clarté et d’intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond. Cela implique que le contenu a été créé pour prendre en charge Commande dialogue. DTS Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde. DTS 96/24 DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo. DTS Digital Surround DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDTS-ES™ Discrete 6.1 DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur. DTS-ES™ Matrix 6.1 DTS-ES™ Matrix 6.1 est un format audio 6.1 canaux insérant un canal surround arrière (SB) à l’encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur. DTS Express DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps). DTS-HD Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux. DTS-HD High Resolution Audio DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son numérique discret. Le débit élevé des données permet d’obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS-HD Master Audio DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS:X Le signal DTS:X produit un hémisphère sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent vraiment enveloppants. Les objets DTS:X permettent au son de passer en douceur d’une enceinte à l’autre de manière très réaliste. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDTS Neural:X Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural:X peut traiter votre contenu stéréo, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de votre système audio surround. DTS Virtual:X DTS Virtual:X vous permet de profiter d’un son multidimensionnel, indépendamment de la taille de la pièce, de la disposition ou de la configuration des enceintes.

Audio Apple Lossless Audio Codec Il s’agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d’origine. FLAC (Free Lossless Audio Codec) FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité. La licence FLAC est indiquée ci-dessous. Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. LFE Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système. MP3 (MPEG Audio Layer-3) Il s’agit d’un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo “MPEG-1”. Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d’un CD musical. MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4 Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”, “MPEG-4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment “MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”. WMA (Windows Media Audio) Il s’agit de la technologie de compression audio mise au point par la société Microsoft. Les données WMA peuvent être encodées à l’aide de Windows Media

Player. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement. Fréquence d’échantillonnage L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexImpédance des enceintes Il s’agit de la valeur de la résistance CA, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible. Fonction de normalisation de dialogue Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes. Gamme dynamique La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil. Mixage réducteur Cette fonction réduit le nombre de canaux d’audio surround et effectue la lecture en fonction de la configuration du système.

Vidéo ISF ISF (Imaging Science Foundation) est un organisme qui certifie les techniciens vidéo qui sont ensuite qualifiés pour effectuer l’étalonnage et l’ajustement en fonction des conditions d’installation. Elle permet également de définir les normes de qualité pour l’optimisation de périphérique de performances vidéo. Progressif (balayage séquentiel) Il s’agit d’un système de balayage du signal vidéo permettant d’afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Réseau AirPlay AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/ iPod touch/iPad à un appareil compatible via le réseau. Clé WEP (Clé réseau) Il s’agit d’une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux appareils afin de pouvoir établir la communication entre eux. Wi-Fi

La certification Wi-Fi garantit une interopérabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l’interopérabilité entre les appareils LAN sans fil. WPA (Wi-Fi Protected Access) Il s’agit d’une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d’identification de l’utilisateur et un protocole de cryptage pour renforcer la sécurité. WPA2 (Wi-Fi Protected Access 2) Il s’agit d’une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr. WPA-PSK/WPA2-PSK (Pre-shared Key) Il s’agit d’un système simple d’authentification mutuelle lorsqu’une chaîne de caractères prédéfinis correspond au point d’accès et au client du LAN sans fil. Noms du réseau (SSID: Service Set Identifier) Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur “SSID (noms de réseau)”. Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le “SSID” et la clé WEP correspondent. Ce mode est particulièrement adapté pour construire un réseau simplifié. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Others HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu. MAIN ZONE La pièce dans laquelle se trouve l’appareil est appelée MAIN ZONE. Appariement L’appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l’aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s’authentifient mutuellement et peuvent se connecter sans mauvaises connexions. Lors de l’utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l’appareil et le périphérique Bluetooth qui doit être connecté. Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque. Contents Connexions Lecture Réglages Conseils Annexe

et Audyssey LFC™ sont des marques déposées d’Audyssey Laboratories. La marque et les logos Bluetooth

sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs. Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Surround, Dolby Vision, et le symbole double-D sont des marques commerciales de Dolby Laboratories. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. Pour les brevets DTS, rendez-vous à l’adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole, pris ensemble, DTS:X, the logo DTS:X, Virtual:X et le logo DTS Virtual:X sont des marques enregistrées et/ou des marques déposées de DTS, Inc. aux Etats-Unis et/ou dans d’autres pays. © DTS, Inc. Tous droits réservés.

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l’Alliance Wi-Fi. La certification WiFi fournit l’assurance que le périphérique a passé le test d’interopérabilité effectués par l’Alliance Wi-Fi, un groupe qui atteste de l’interopérabilité entre les dispositifs de réseau local sans fil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSpécifications

Amplificateur de puissance Puissance nominale: Avant: 105 W + 105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Centrale: 105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround: 105 W + 105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround arrière : 105 W + 105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Bornes de sortie: 4 – 16 Ω/ohms Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Analogique Sensibilité de l’entrée: 200 mV Réponse en fréquence: 10 Hz – 100 kHz — +1, –3 dB (mode Direct) S/B: 100 dB (IHF-A chargée, mode Direct) Distorsion: 0,008 % (20 Hz – 20 kHz) (mode Direct) Puissance nominale: 1,2 V

Numérique Sortie N/A: Sortie nominale — 2 V (en lecture à 0 dB) Distorsion harmonique totale — 0,008 % (1 kHz, à 0 dB) Ratio S/B — 102 dB Gamme dynamique — 100 dB Entrée numérique: Format — Interface audio numérique

Égaliseur Sensibilité de l’entrée: 2,5 mV Variation RIAA: ±1 dB (20 Hz à 20 kHz) S/B: 74 dB (IHF-A) Facteur de distorsion: 0,03 % (1 kHz, 3 V) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Section vidéo

Borne vidéo composante couleur Niveau d’entrée/sortie et impédance: Signal Y — 1 Vp-p, 75 Ω/ohms Signal P

— 0,7 Vp-p, 75 Ω/ohms Réponse en fréquence: 5 Hz – 60 MHz — 0, –3 dB

Gamme de fréquence de réception : 87,5 MHz – 108,0 MHz 522 kHz – 1611 kHz Sensibilité efficace : 1,2 μV (12,8 dBf) 18 μV 50 dB sensibilité: MONO ― 2,8 μV (20,2 dBf) Ratio S/B : MONO ― 70 dB (IHF-A chargée, mode Direct) STEREO ― 67 dB (IHF-A chargée, mode Direct) Distorsion: MONO ― 0,7 % (1 kHz) STEREO ― 1,0 % (1 kHz) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Section du réseau local sans fil Type de réseau (normes LAN sans fil): Conforme à IEEE 802.11a/b/g/n (conforme au Wi-Fi

Sécurité: WEP 64 bits, WEP 128 bits WPA/WPA2-PSK (AES) WPA/WPA2-PSK (TKIP) Plage des fréquences utilisées : 2,4 GHz, 5 GHz

CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l’Alliance Wi-Fi.

Section Bluetooth Système de communication : Spécification Version Bluetooth 3.0 + EDR (Enhanced Data Rate) Puissance de transmission : Spécification Version Bluetooth Classe de Puissance 1 Portée de communication maximale : Environ 30 m dans la ligne de vision

Plage des fréquences utilisées : 2,4 GHz Schéma de modulation : FHSS (Frequency-Hopping Spread Spectrum) Profils pris en charge : A2DP (Advanced Audio Distribution Profile) 1.2 AVRCP (Audio Video Remote Control Profile) 1.5 Codec correspondant : SBC Portée de transmission (A2DP) : 20 Hz – 20 000 Hz

La plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le système d’exploitation, le logiciel de l’application, etc. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Général Alimentation: 230 V CA, 50/60 Hz Consommation électrique : 600 W Consommation électrique en mode veille: Modes veille Éléments de configuration du menu Consommation électrique Commande réseau (v p. 211) Autorise mise à jour (v p. 223) HDMI Pass Through (v p. 168) / HDMI Contrôle (v p. 170) Veille normale Arrêt en veille Arrêt Arrêt 0,1 W Contrôle réseau (Bluetooth) Toujours actif – Arrêt 3,3 W Contrôle réseau (Ethernet) Toujours actif – Arrêt 3,4 W Contrôle réseau (Wi-Fi) Toujours actif – Arrêt 3,7 W Veille CEC Arrêt en veille Arrêt Marche 0,5 W Veille RS-232C

Arrêt en veille Arrêt Arrêt 0,5 W

Lorsque cet appareil est réglé en mode veille par l’envoi d’une commande de veille depuis le contrôleur externe via le connecteur RS-232C de cet appareil. Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dimensions (Unité : mm)

Poids : 10,8 kg Contents Connexions Lecture Réglages Conseils Annexe
