AVRX1600H DAB - Récepteur audio-vidéo DENON - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Récepteur AV
Puissance par canal	80 W (8 ohms)
Nombre de canaux	7.2 canaux
Formats audio pris en charge	DTS:X, Dolby Atmos, Dolby TrueHD
Connectivité	HDMI, Bluetooth, Wi-Fi, Ethernet
Entrées HDMI	6 entrées HDMI, 1 sortie HDMI
Compatibilité HDR	HDR10, Dolby Vision, HLG
Fonctionnalités réseau	Streaming audio, AirPlay 2, Spotify Connect

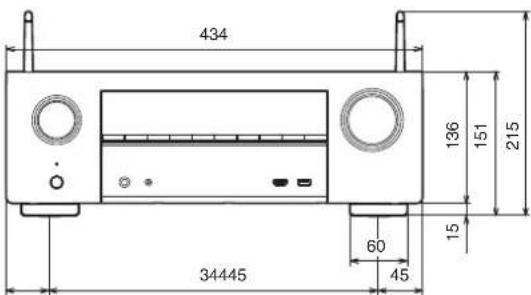

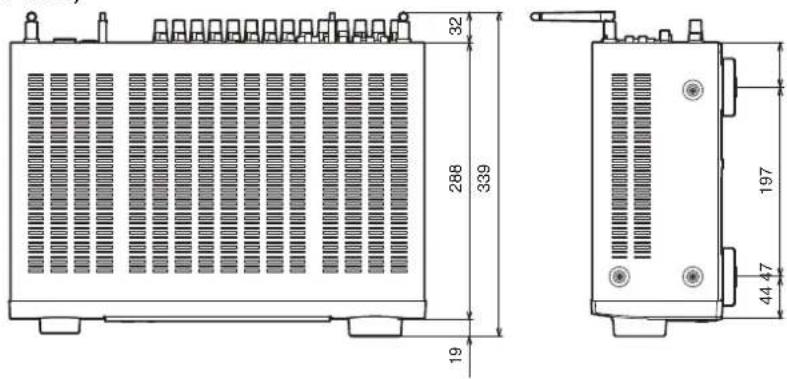

Dimensions (L x H x P)	434 x 151 x 339 mm
Peso	8,2 kg
Consommation électrique	0,1 W (veille), 600 W (max)
Système de calibration audio	Audyssey MultEQ
Garantie	2 ans
Accessoires inclus	Microphone de calibration, télécommande

FOIRE AUX QUESTIONS - AVRX1600H DAB DENON

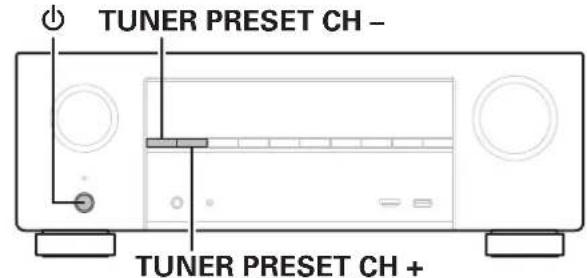

Comment réinitialiser le DENON AVRX1600H DAB ?

Pour réinitialiser le DENON AVRX1600H DAB, maintenez enfoncé le bouton 'Power' et le bouton 'Direct' en même temps jusqu'à ce que l'appareil redémarre.

Pourquoi le son ne sort-il pas de mes enceintes ?

Vérifiez que les enceintes sont correctement connectées, que le récepteur est allumé et que le bon mode d'entrée est sélectionné. Assurez-vous également que le volume n'est pas au minimum.

Comment connecter mon téléviseur au DENON AVRX1600H DAB ?

Utilisez un câble HDMI pour connecter la sortie HDMI du récepteur à l'entrée HDMI de votre téléviseur. Assurez-vous de sélectionner la bonne entrée sur votre téléviseur.

Quelles sont les meilleures réglages pour optimiser le son ?

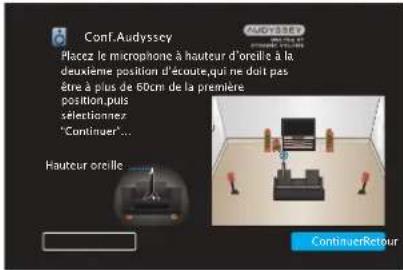

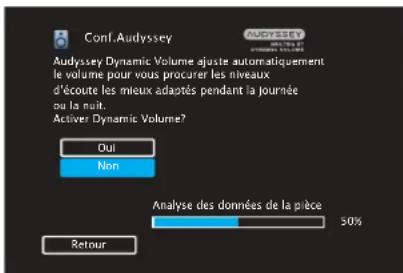

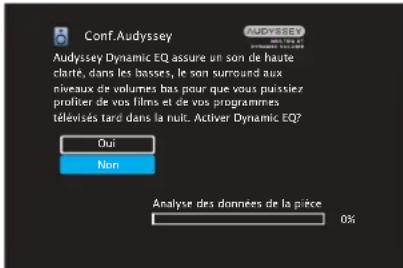

Utilisez la fonction Audyssey pour calibrer automatiquement votre système audio. Vous pouvez également ajuster les réglages de tonalité dans le menu des paramètres audio.

Comment mettre à jour le firmware du DENON AVRX1600H DAB ?

Accédez au menu 'Setup', sélectionnez 'Firmware Update' et suivez les instructions à l'écran pour mettre à jour le firmware via Internet ou USB.

Pourquoi mon récepteur ne se connecte-t-il pas au Wi-Fi ?

Vérifiez que votre réseau Wi-Fi est actif et que vous entrez le bon mot de passe. Assurez-vous également que le récepteur est à portée du routeur.

Comment utiliser les services de streaming avec le DENON AVRX1600H DAB ?

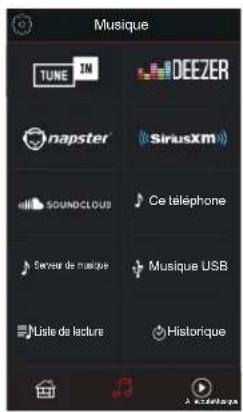

Utilisez l'application HEOS pour accéder à vos services de streaming préférés. Assurez-vous que le récepteur est connecté à Internet.

Que faire si l'affichage de l'écran est noir ?

Vérifiez les connexions HDMI et assurez-vous que le récepteur est allumé. Essayez de changer la source d'entrée pour voir si l'affichage revient.

Comment configurer le DENON AVRX1600H DAB pour le son surround ?

Connectez vos enceintes selon les instructions du manuel et utilisez la fonction Audyssey pour calibrer le système. Sélectionnez le mode surround dans le menu des paramètres audio.

MODE D'EMPLOI AVRX1600H DAB DENON

Bienvenue Avant de commencer

Nosyouremercionsd'avoirchoisiun récepteurAVDenon.

Ce manuel vous expliquera toutes les étapes nécessaires à la configuration de votre récepteur AV.

Veuillez ne pas renvoyer cet apparéil au magasin - appel pour obtenir de l'aide.

Si vous avez besoin d'aide...

Si vous avez besoin d'une assistance complémentaire pour vous aider a résoudre un probleme,contactez leservice client de Denon de votre région.

www.denon.com

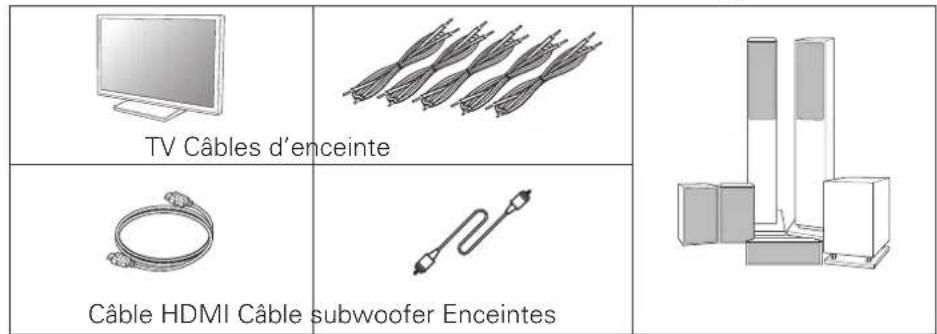

Éléments nécessaires à la configuration

En option

OU

Cable LAN Routeur Wi-Fi

• Pour brancher cet apparéil à un périhérique compatible avec les fonctions Deep Color, 4K, ARC et eARC, utilisez un "High Speed HDMI cable with Ethernet" quiporte le logo HDMI.
• Veuillez noter que les illustrations figurant dans ce manuel ont un but explicatif et peuvent ettre differentes de�te appeareil.

Contenu de la boîte

Guide de démarrage rapide	Antenne intérieure FM (uniquement pour I'AVR-X1600H)
Instructions de sécurité	Antenne à boucle AM (uniquement pour I'AVR-X1600H)
Précautions relatives à l'utilisation des piles	Antenne intérieure DAB/FM (uniquement pour I'AVR-X1600H DAB)
Remarque sur la radio	Microphone d'étalonnage du son
Étiquette du cable Support de	microphone d'étalonnage du son
RéCEPTeur Télécommande	(RC-1227)
Cordon d'alimentation	Piles R03/AAA

Le support de microphone d'étalonnage du son fourni est pratique à utiliser lors de l'exécution de l'étalonnage des enceintes. Utiliser votre propre trépied ou le support de microphone d'étalonnage du son fourni permet aux paramétrages d'être configurés automatiquement à un environnement d'écoute optimal, ce qui offre des performances exceptionnellement élevées.

Paramétrage

Le processus de paramétrage compte quatre étapes.

1 Installation des piles dans la télécommande
2 Connexion du récepteur
3 Suivre l'assistant de configuration à l'écran
4 Telechargement des applications mobiles

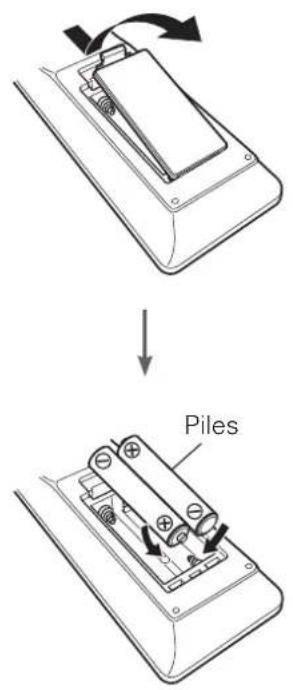

1 Installation des piles dans la télécommande

Connexion du récepteur

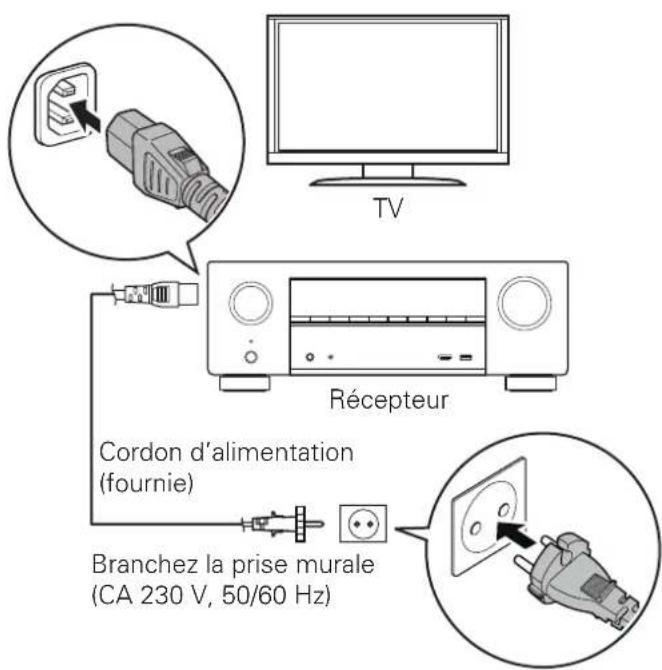

1) Placez le récepteur vers votre télévisueur et branchez le cordon d'alimentation

2) Connectez le récepteur à votre réseau domestique

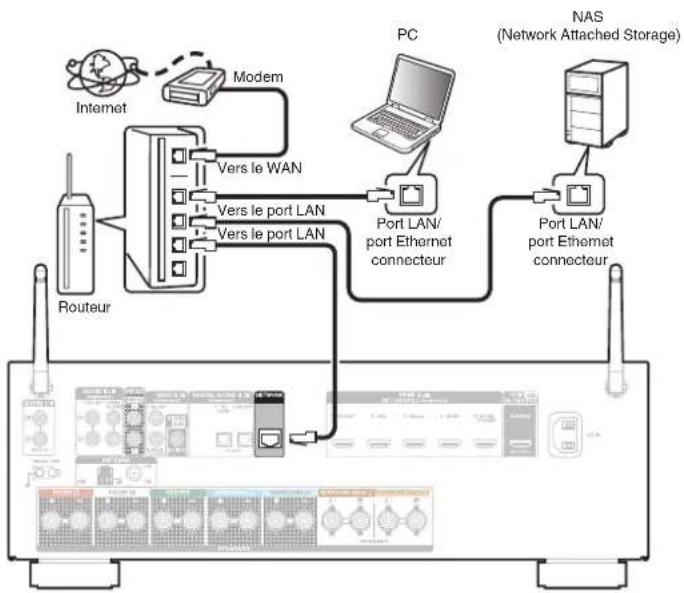

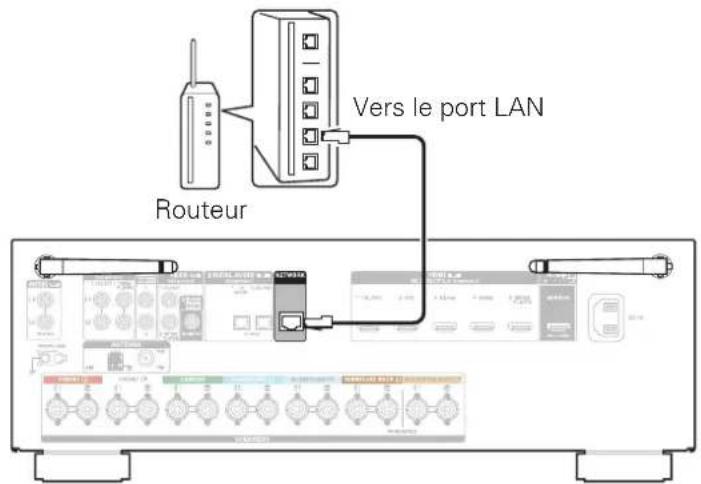

LAN filaire

Connectez un cable Ethernet (non fourni) entre le récepteur et le routeur réseau.

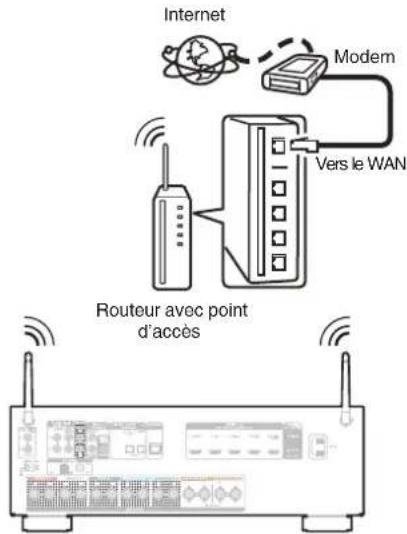

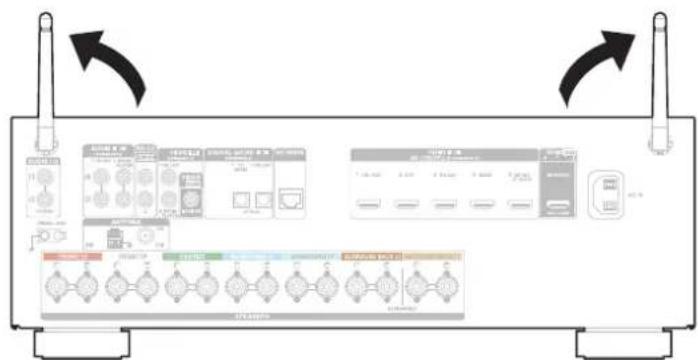

LAN sans fil

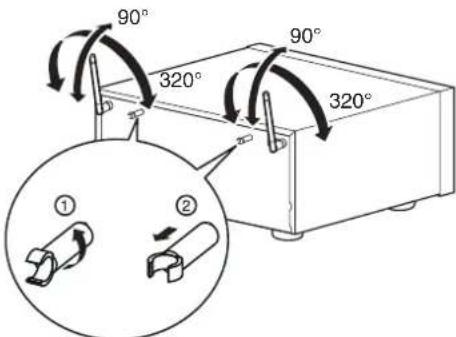

Faites pivoter les deux antennes situées à l'arrière du récepteur vers le haut pour obtenir des performances maximales.

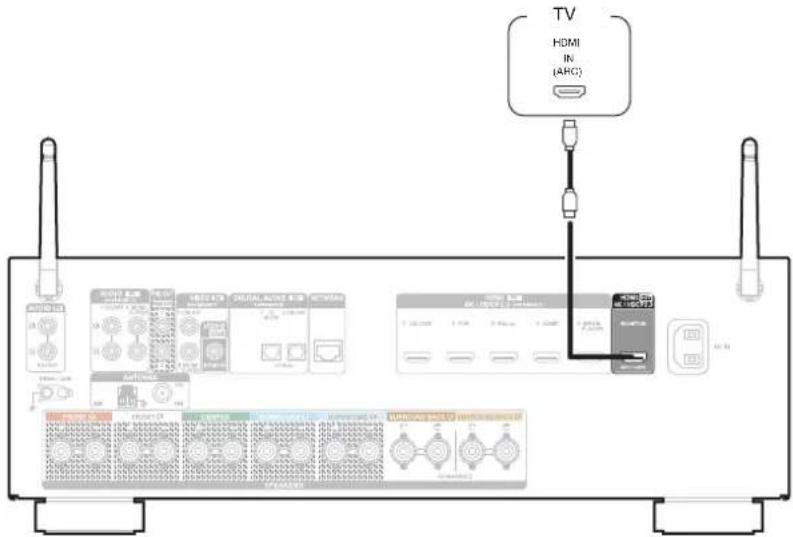

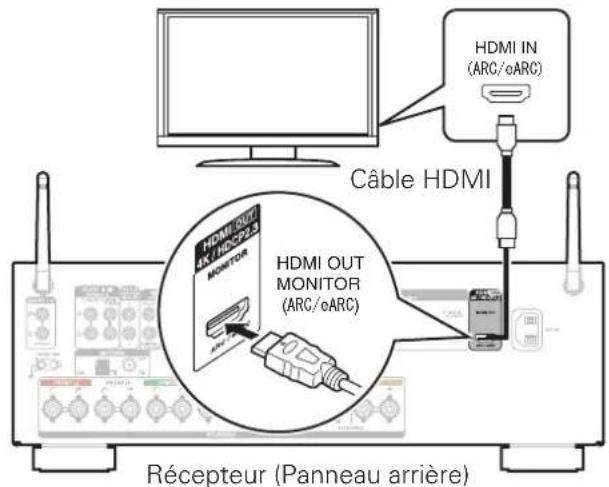

3) Connectez le récepteur à votre TV à l'aide d'un cable HDMI

Prise en charge d'ARC (Audio Return Channel) et eARC (Enhanced Audio Return Channel):

Si vous télévisuer prend en charge ARC, il peut renvoyer le son au récepteur AV lorsque vous utilisez les sources videos intégrées du téléviseur (syntoniseur TV, services de diffusion en continu Smart TV, etc...). ARC nécessite que vous activiez HDMI CEC sur le téléviseur. En outre, si vous télévisuer prend en charge eARC, il peut également renvoyer des formats audio à débit binaire élevé tels que Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio et DTS:X. Veuillez vous reporter au mode d'emploi du téléviseur pour plus d'informations sur l'activation de la fonction eARC.

4) Mettre en marche le récepteur

Telecommande de la TV

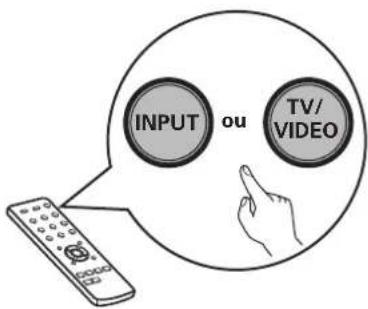

5) Choisissez l'entrée HDMI ajuste sur votre TV

Telecommande de la TV

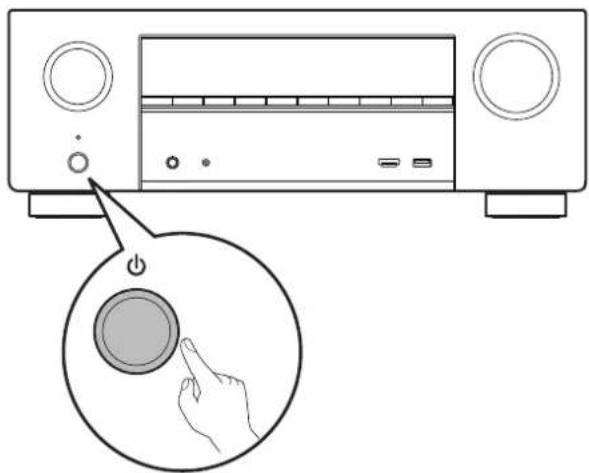

6) Mettre en marche le récepteur

• Appuyez sur pour mettez le récepteur sous tension.

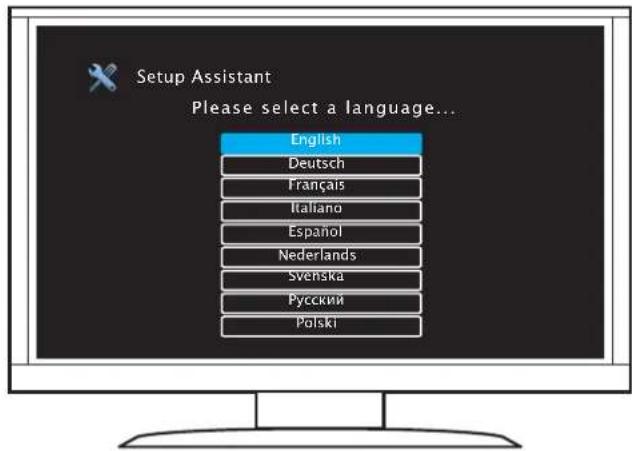

7) Verifiez la connexion

• Verifiez que vous pouvez voir cet écran sur votre téléviseur.

Si cet écran ne s'affiche pas, veuilles revenir en arrêté et recommencer les étapes dans la série recommandée.

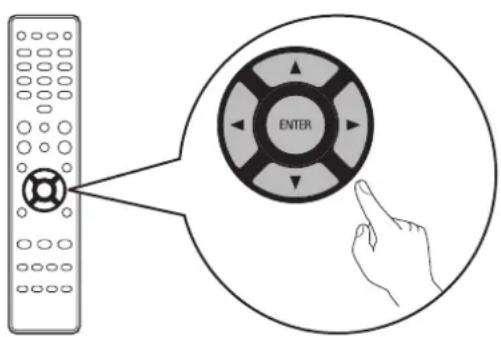

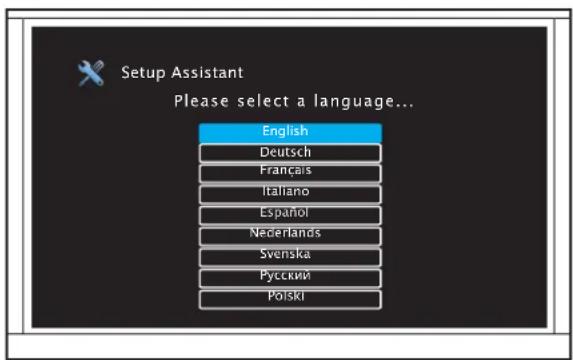

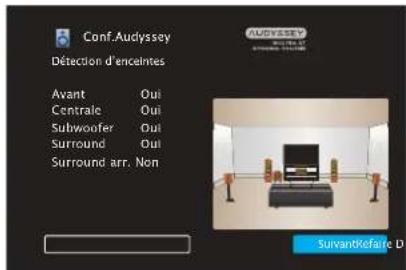

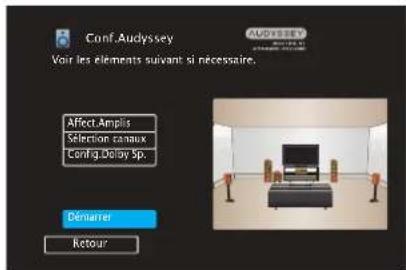

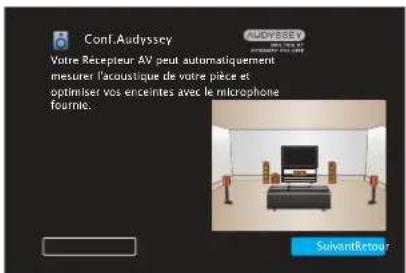

Suivre l'assistant de configuration à l'écran

Le téléviseur est maintainant connecté au récepteur.

L'assistant de confi guration vous aidera à connecter vos enceintes et les différents composants à votre récepteur

Denon et à les confi gurer. Veuillez utiliser la télécommande et suivre les instructions à l'écran.

Téléchargement des applications mobiles

Téléchargez à la fois les applications "HEOS" et "Denon 2016 AVR Remote" pour profi ter de toute l'expérience du Home Entertainment. L'application HEOS est nécessaire pour acceder à de la musique en ligne par l'intérimédiaire de votre AVR.

HEOS

L'application HEOS vous permet d'explorer, de parcourir et de dire la musique à partir de services de diffusion en ligne ou depuis votre propre bibliothèqueusicale.

Contrôlez votre nouvel AVR grâce à la dernière application Denon 2016 AVR Remote. Le contrôle du volume, la selection du mode audio et le paramétrage avancé sont accessibles du bout du doigt.

Manuel de l'Utilisateur

• Pour de plus amples informations, consultez www.denon.com
• Reportez-vous au manuel sur Internet pour obtenir d'autres informations sur les fonctions et des détails sur la procédure de fonctionnement.

manuals.denon.com/AVRX1600H/EU/FR/

Manuel en ligne

DENON

www.denon.com

Contents Connexions Lecture Reglages Conseils Annexe

DENON

AVR-X1600H

AVR-X1600H DAB

AMPLI-TUNER AUDIO/VIDEOS RESEAU

Manuel de l'Utilisateur

Panneau avant

hage

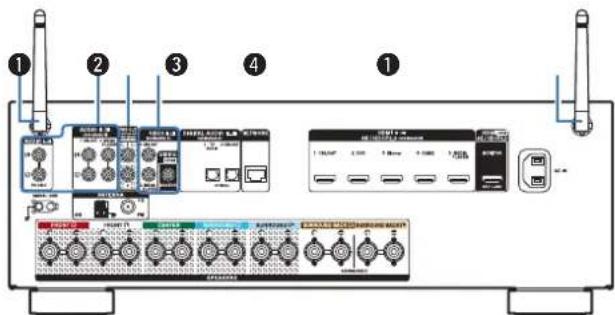

Panneau arrriere

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Accessories 8

Insertion des piles 9

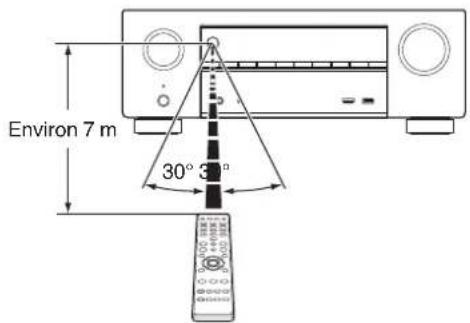

Portee de la telecommande 9

10 Caractéristiques

Audio haute qualite 10

Fonctionnement aisé 14

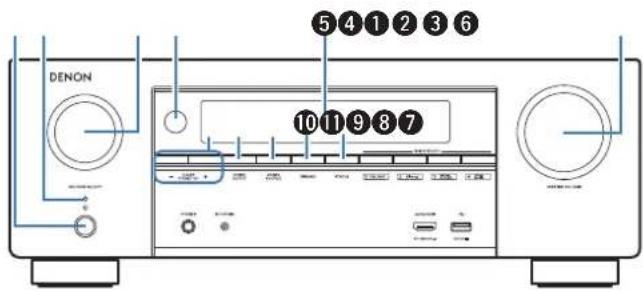

Nomenclature et fonctions 15

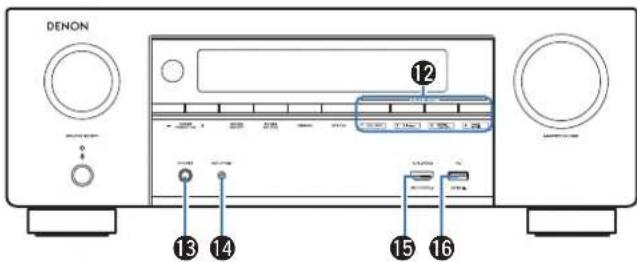

Panneau avant 15

18

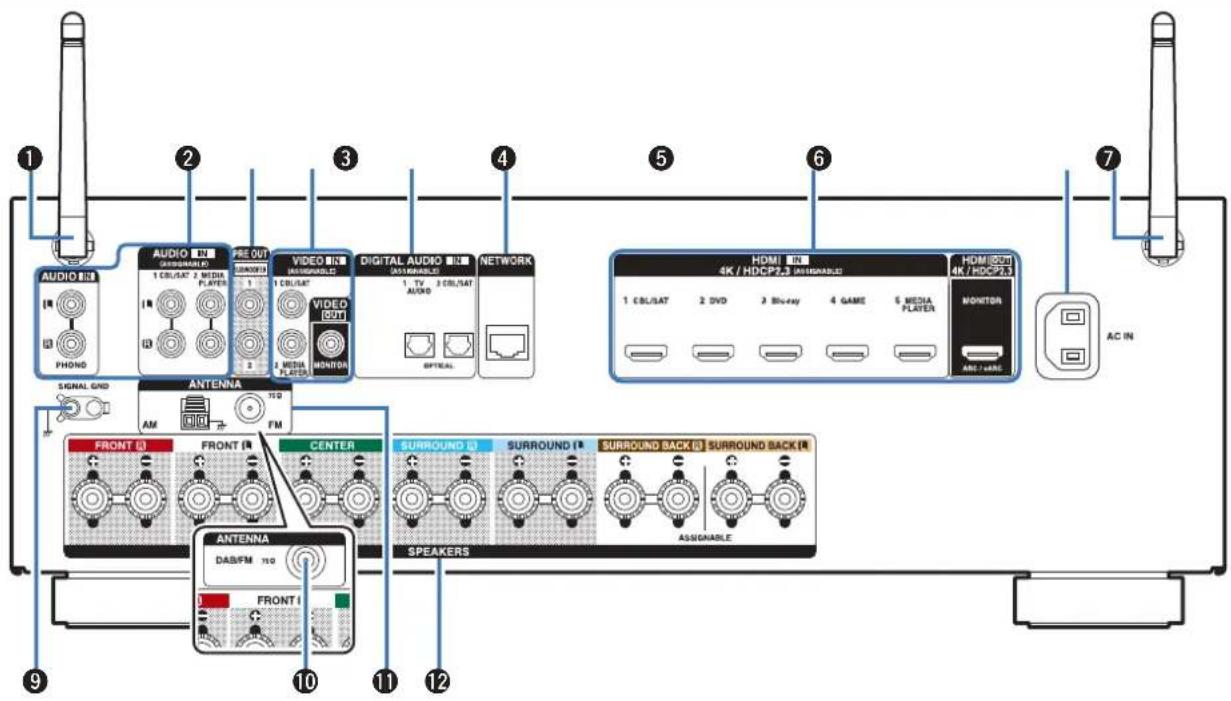

Panneau arriere 20

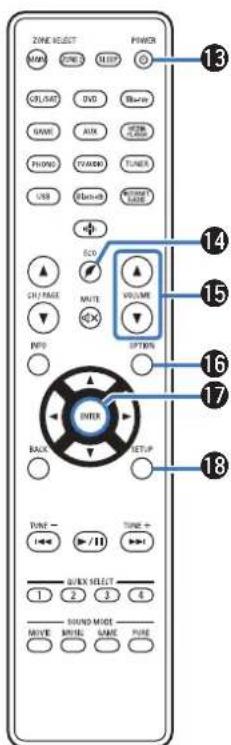

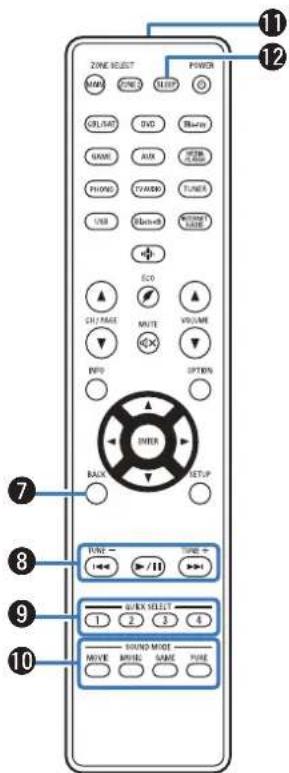

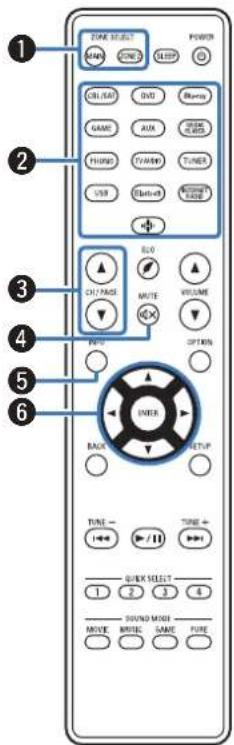

Télécommande 23

Connexions

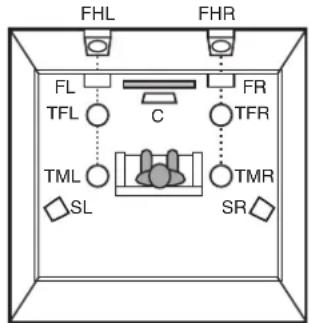

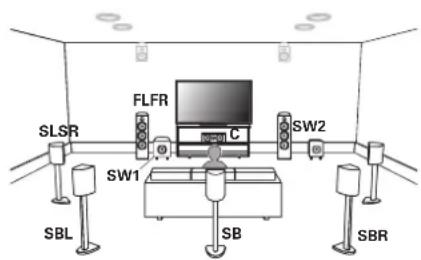

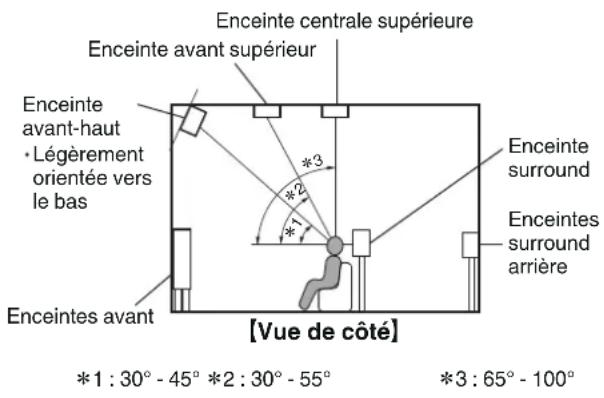

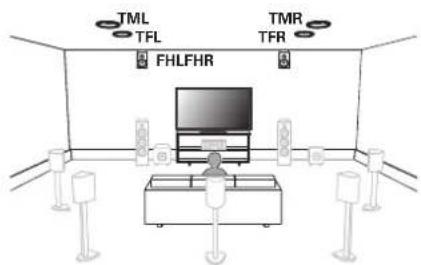

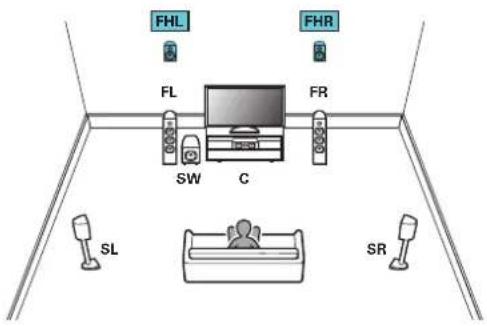

Installation des enceintes 27

Branchement enceintes 34

Avant le branchement des enceintes 34

Configuration de l'enceinte et paramétrages de l"Affect.Amplis" 38

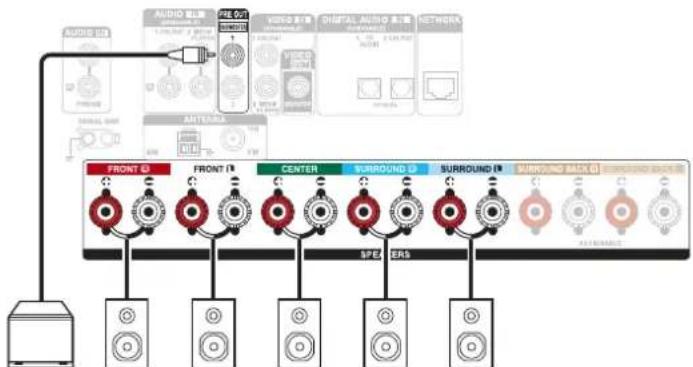

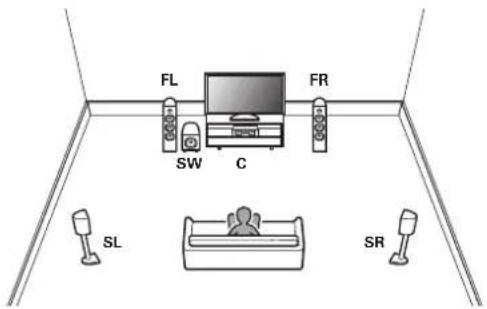

Branchement d'enceintes 5.1 canaux 39

Branchement d'enceintes 7.1 canaux 40

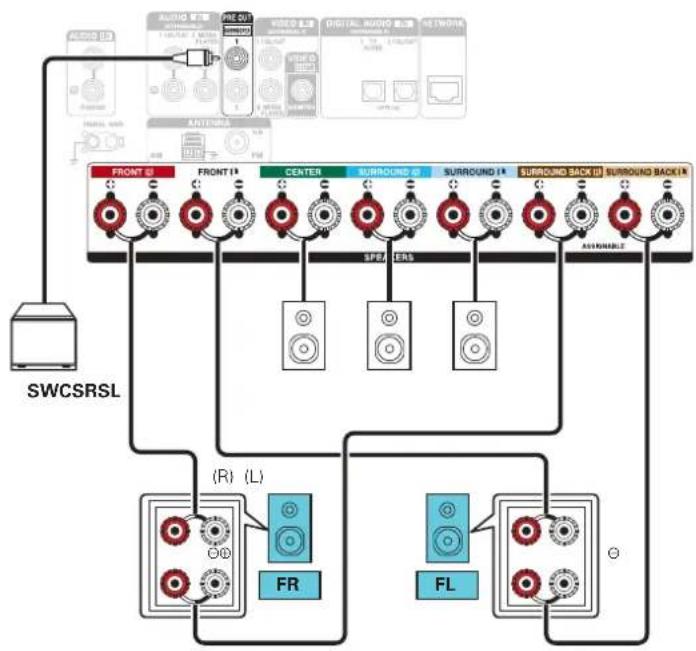

Branchement d'enceintes 5.1 canaux: Connexion bi-amp des

einceintes avant 46

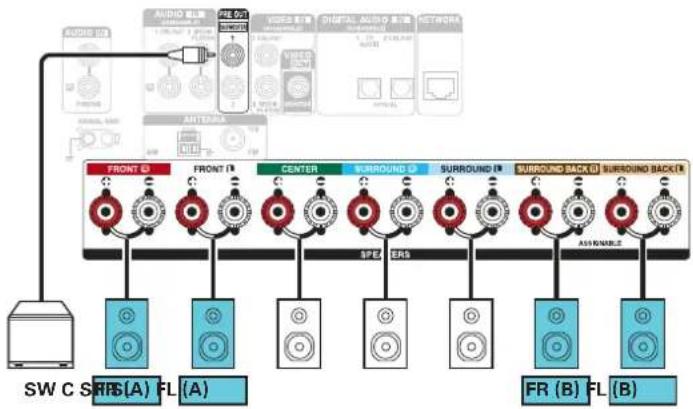

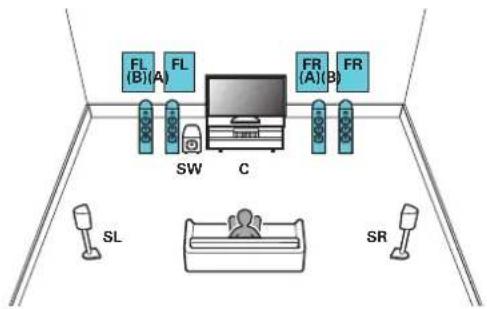

Branchement d'enceintes 5.1 canaux : Deuxieme paire

d'enceintes avant 47

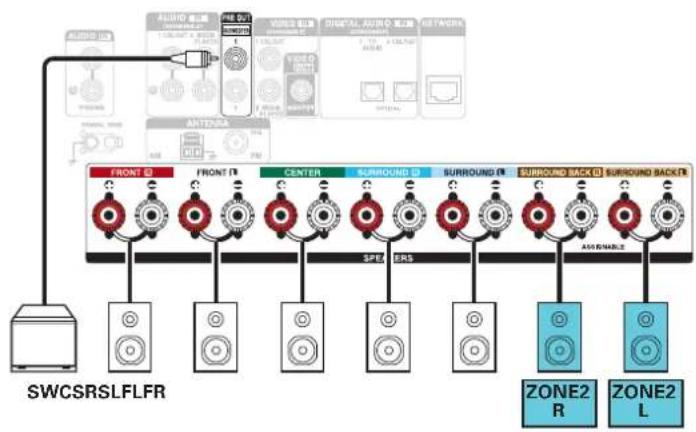

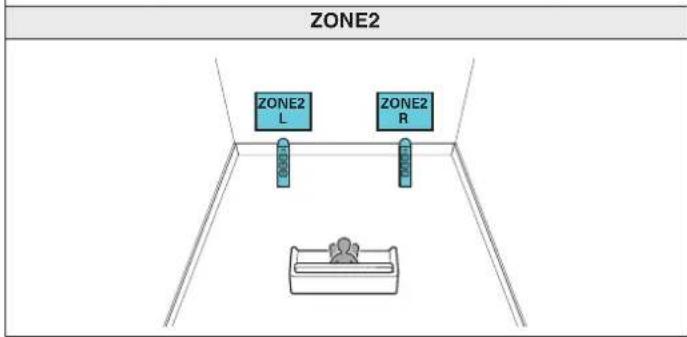

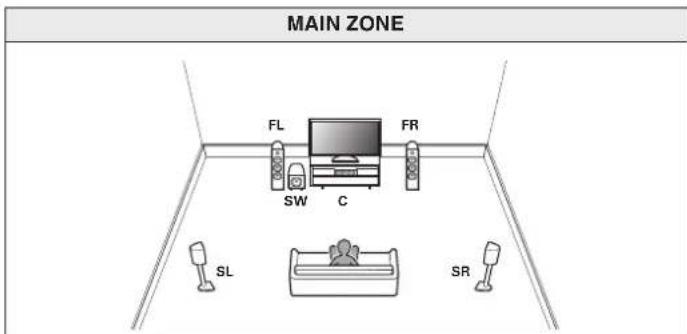

Branchement d'enceintes multi-zones 48

Connexion d'un téléviseur 49

Connexion 1: Televiseuréquipéd'uneborneHDMIetcompatible avec la fonction ARC (Audio Return Channel)/eARC(Enhanced Audio Return Channel) 50

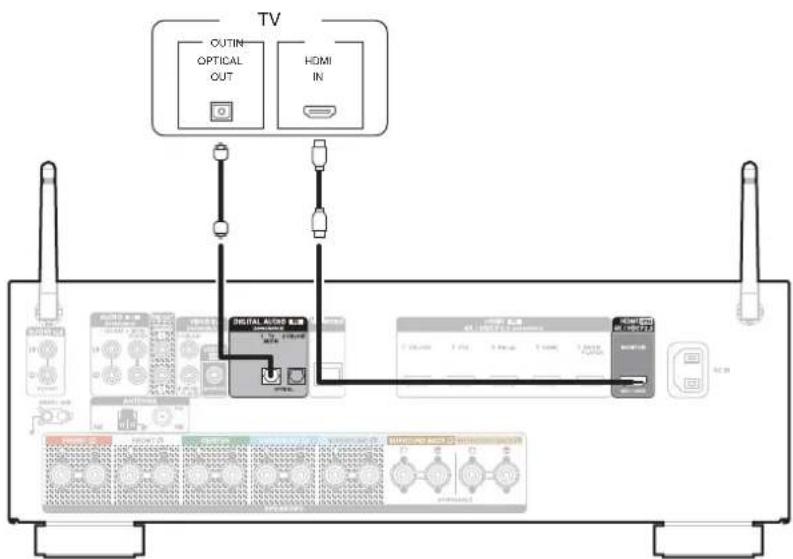

Connexion 2: Televiseur equipe d'une borne HDMI et

incompatible avec la fonction ARC (Audio Return Channel) /

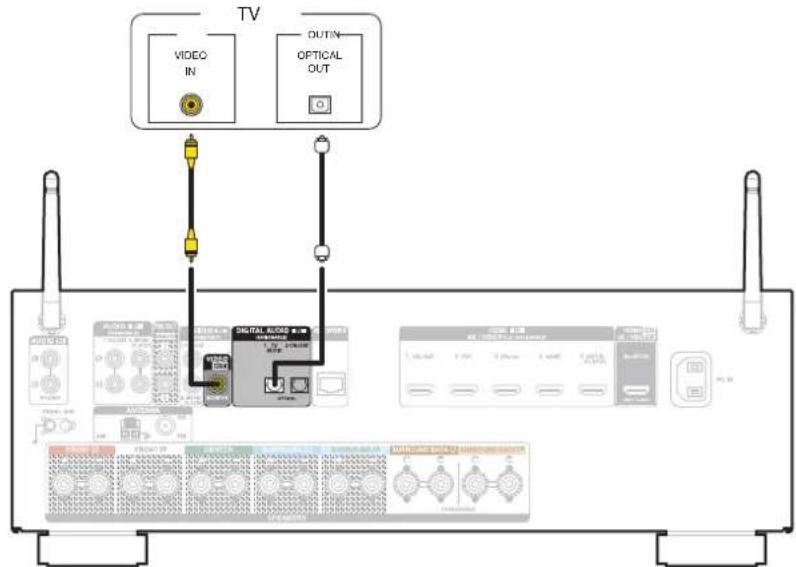

Connexion 3: Televiseur non équipe d'une borne HDMI 53

Connexion d'un dispositif de lecture 54

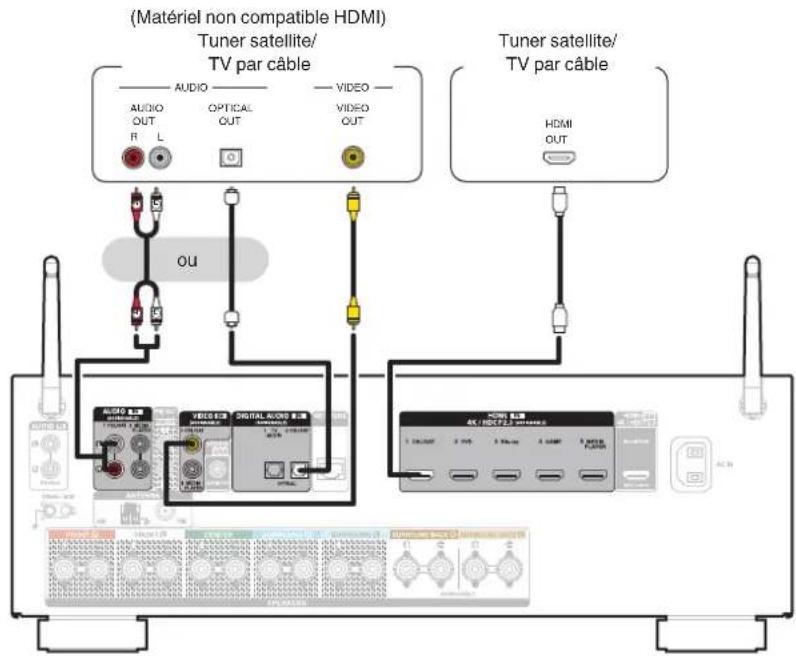

Connexion d'un decodeur (Tuner satellite/TV par cable) 55

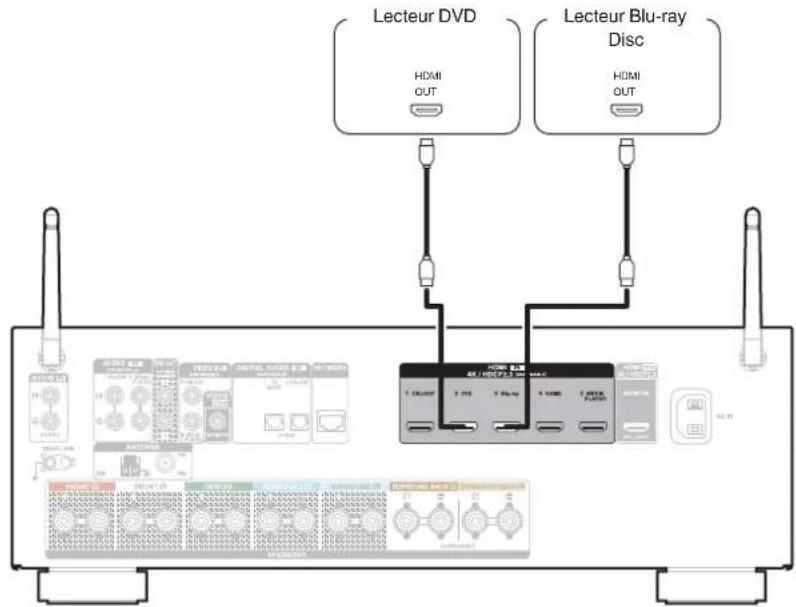

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc 56

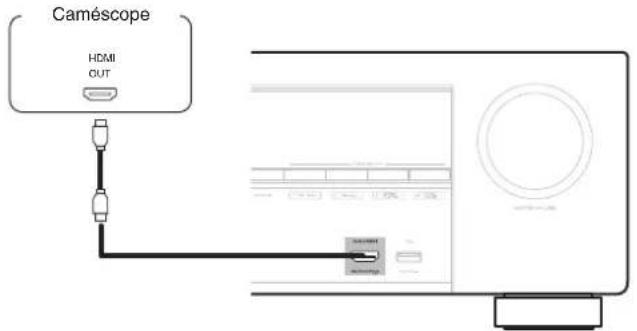

Connexion d'un camescope video ou d'un console de yeux 57

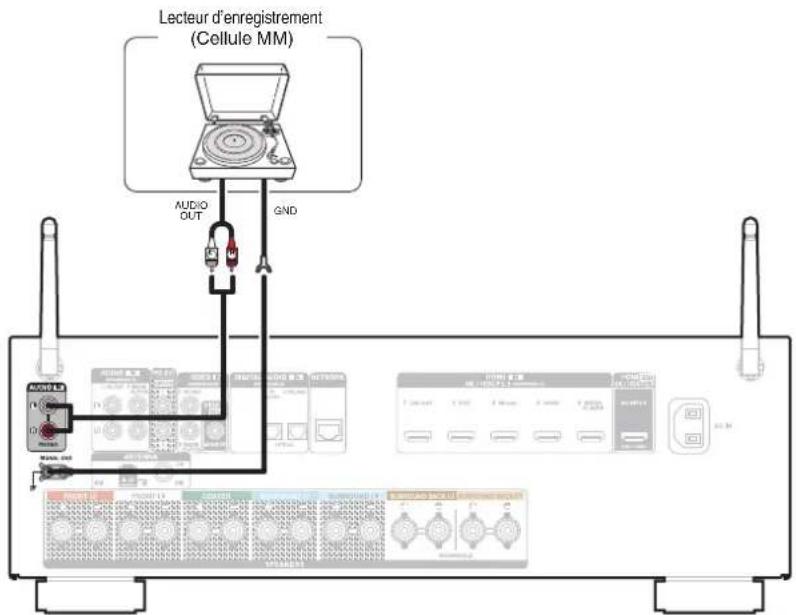

Connexion d'une platine 58

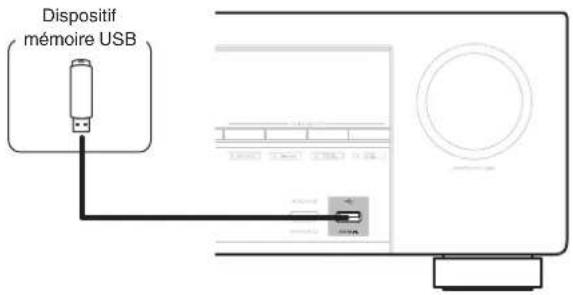

Connector un dispositif mémoire USB au port USB 59

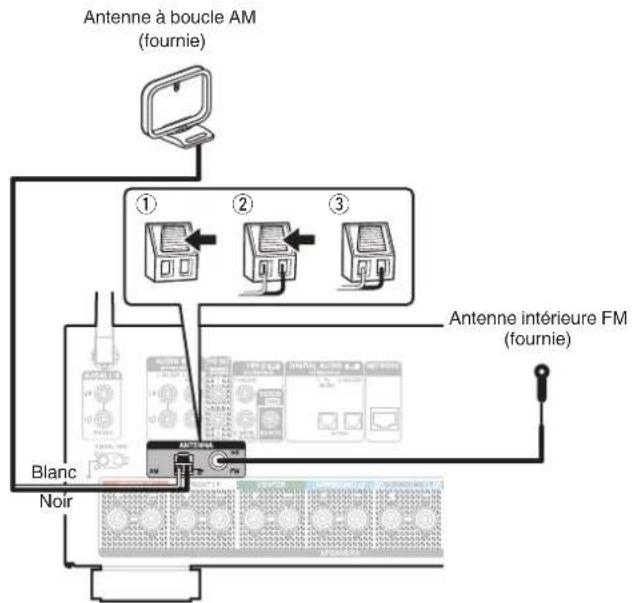

Connexion d'antennes FM/AM (uniquement pour le modele FM/AM) 60

Connexion d'une antenné DAB/FM (uniquement pour le modele FM/DAB) 62

Connexion à un réseau domestique (LAN) 63

LAN filaire 63

LAN sans fil 64

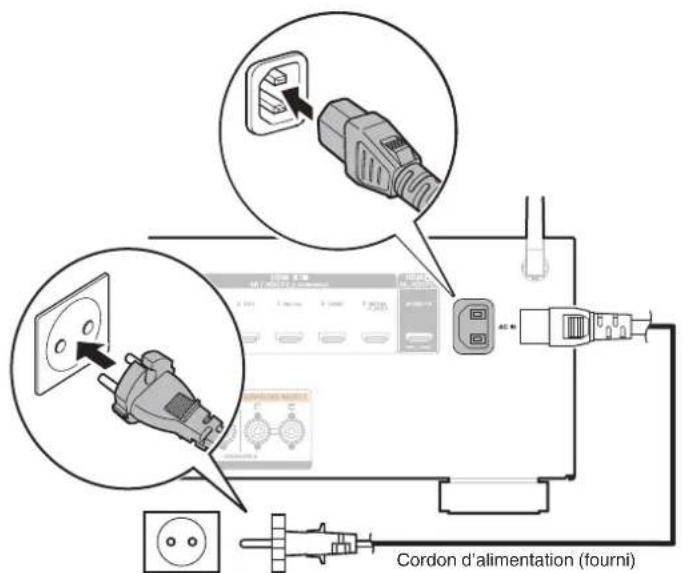

Connexion du cordon d'alimentation 65

Panneau avant

hage

Panneau

2

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Lecture

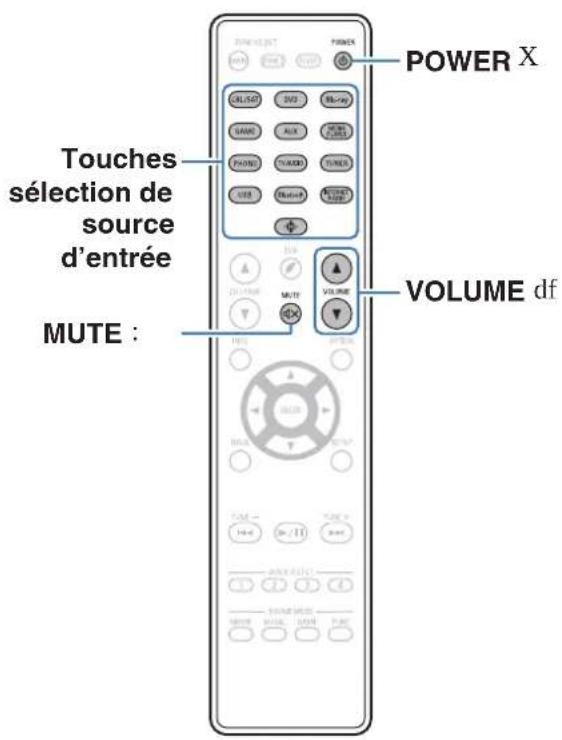

Utilisation basique	67
Mise sous tension	67
Sélection de la source d'entrée	67
Réglage du volume	68
Coupure temporaire du son (Sourdine)	68
Lecture avec les lecteurs DVD/Blu-ray Disc	68

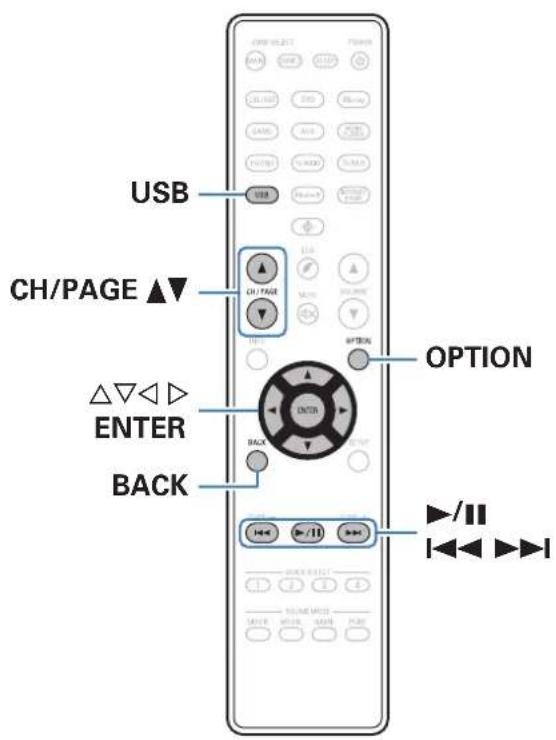

Lecture du contenu d'un dispositif mémoire USB	69
Lecture des fichiers d'un dispositif mémoire USB	70

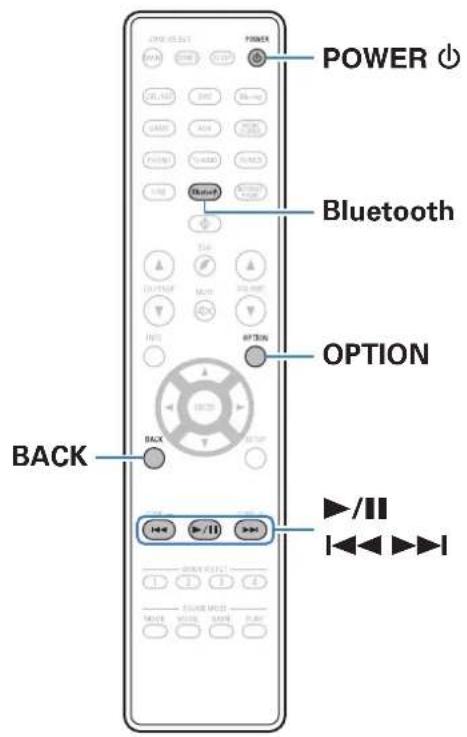

Écouter de la musique sur un péripérisque Bluetooth	73
Lecture de musique à partir d'un péripérisque Bluetooth	74
Appariement avec d'autres péripérisques Bluetooth	75
Reconnexion à cet appeareil à partir d'un péripérisque Bluetooth	76

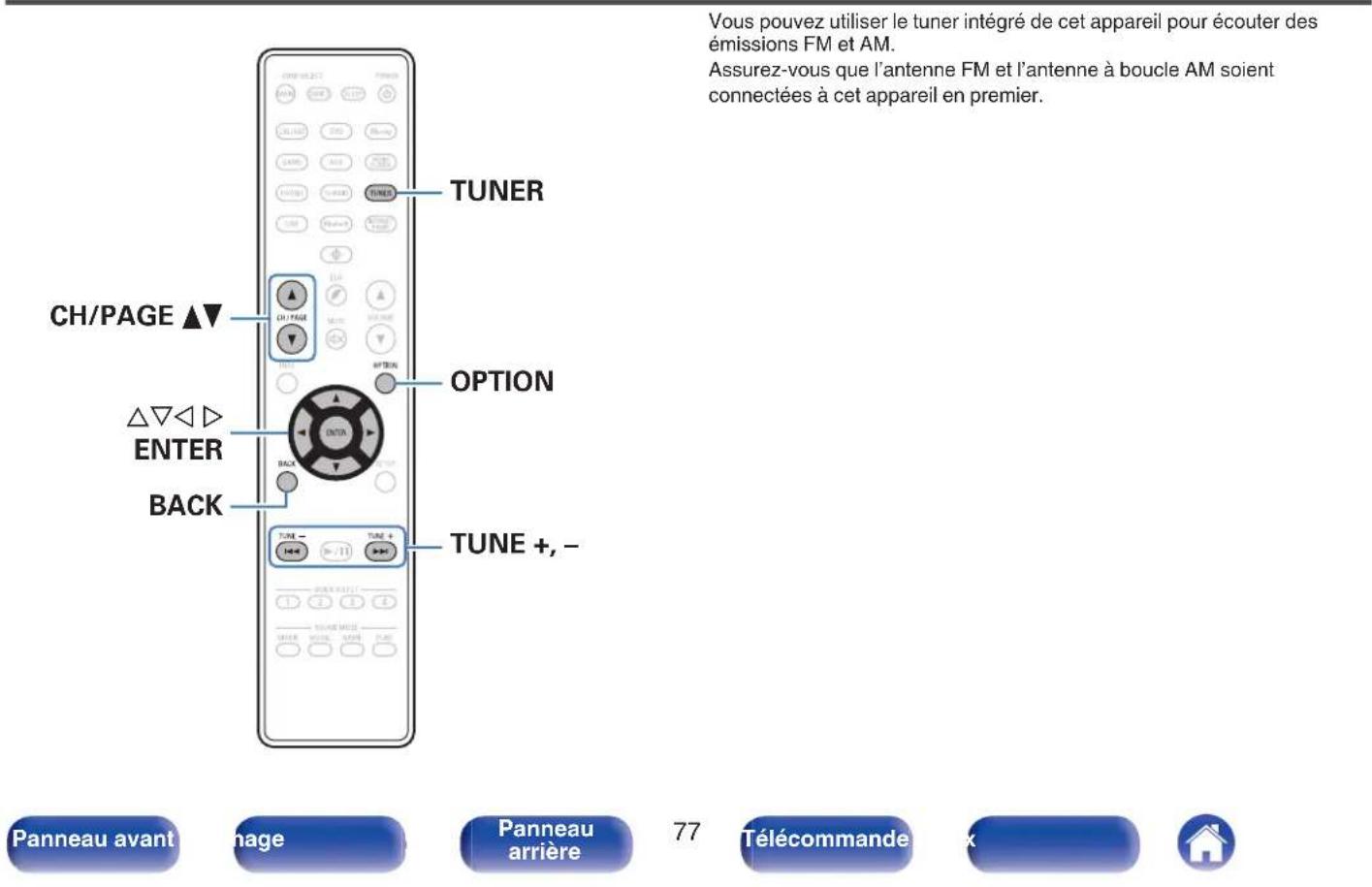

Écoute d'émissions FM/AM (uniquement pour le modele FM/AM)	77
Écoute de diffusion FM/AM	78
Réglage par saisie de la fréquence (Accord direct)	80
Recherche RDS	80
Recherche PTY	81
Recherche TP	82
Texte Radio	82
Modification du mode de syntonisation (Mode d'accord)	83
Réglage des stations et préréglage automatique des stations (Préréglage auto)	83
Préréglage de la station radio actuelle (Mém.Préréglages)	84
Écoute des stations préréglées	84
Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)	85
Saut des stations radio préréglées (Passer prérégl.)	86
Annulation de Passer préréglage	87

Écoute d'émissions FM/DAB (uniquement pour le modele FM/DAB)	88
Écoute d'émissions FM	89
Réglage par saisie de la fréquence (Accord direct)	91
Recherche RDS	91
Recherche PTY	92
Recherche TP	93
Texte Radio	93
Modification du mode de symponisation (Mode d'accord)	94
Réglage des stations et préréglage automatique des stations (Préréglage auto)	94
Écoute d'émissions DAB	95
Balayage automatique des stations DAB (Scan Auto)	96
Vérification de l'intensité de la réception des stations (Aide Recherche)	97
Réglage de l'ordre des stations en cours de diffusion (Ordre/stations)	97
Compression de la plage dynamique (DRC)	98
Réinitialisation des réglages DAB (Réinit DAB)	98
Vérification de la version DAB actuelle (version du DAB)	99
Préréglage de la station de radio FM/DAB actuelle(Mém.Prééglages)	100
Écoute des stations préréglées	101
Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)	101
Saut des stations radio préréglées (Passer prérégl.)	102
Annulation de Passer prérégl.	103

Panneau avant

hage

Panneau arrête

3

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

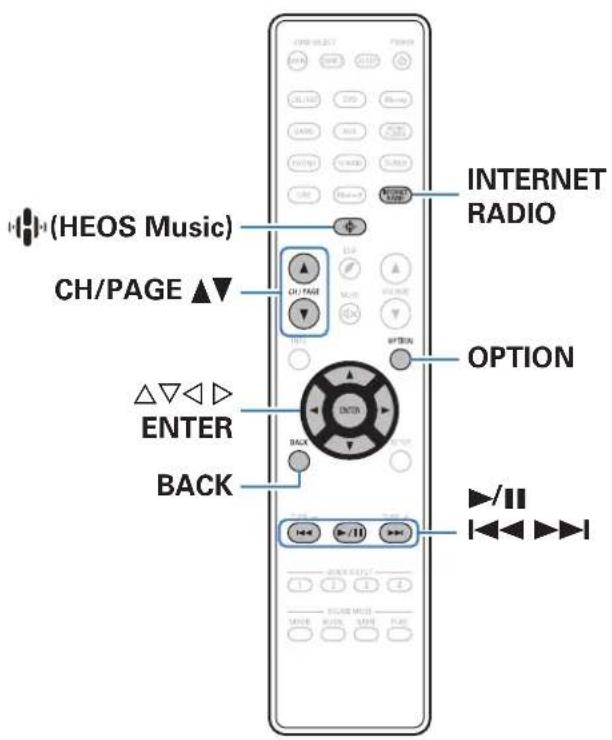

Écoute de Radio Internet 104

Écoute de Radio Internet 105

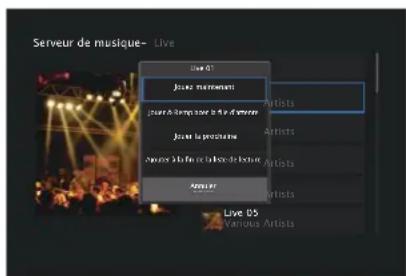

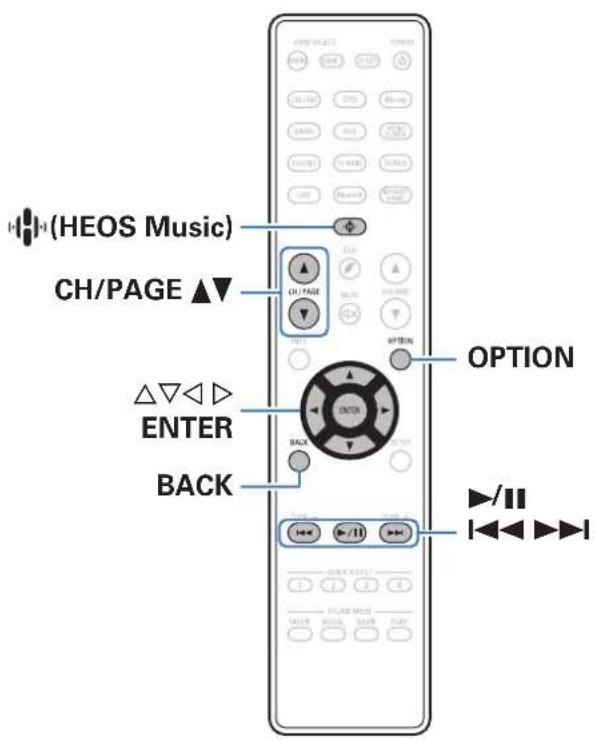

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 106

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 107

Obtenir HEOS App 110

Compte HEOS 111

Lecture depuis des services de diffusion de musique 112

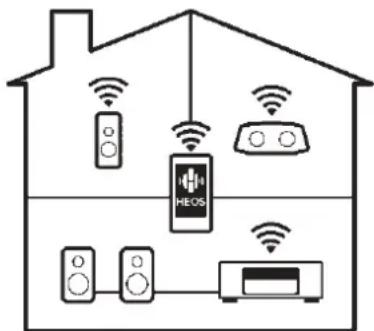

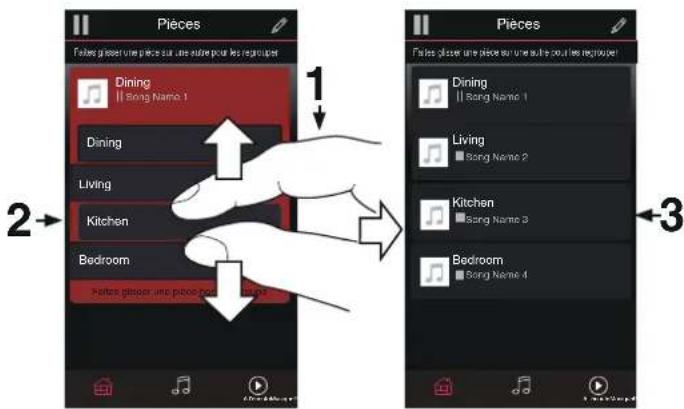

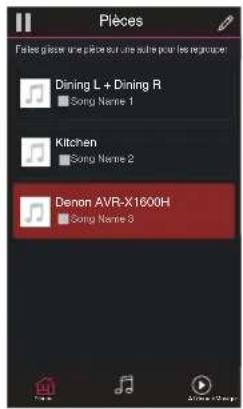

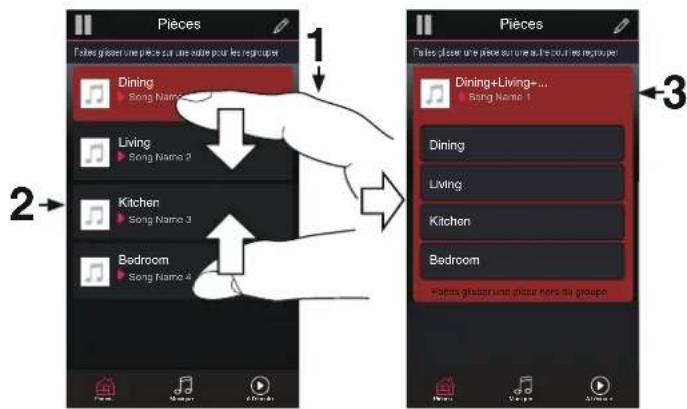

Écouter la même musique dans plusieurs pieces 115

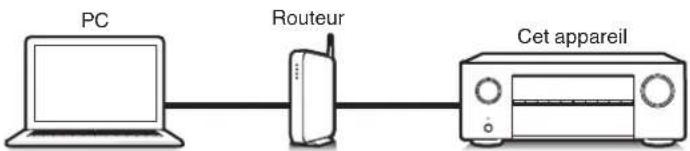

Fonction AirPlay 119

Lecture de titres de votre iPhone, iPod touch ou iPad 120

Lecture de la musique iTunes avec cet appeareil 120

Lisez un morceau depuis vous iPhone, vous iPodtouch ou vous

iPad sur plusieurs apparéils synchronisés (AirPlay 2) 121

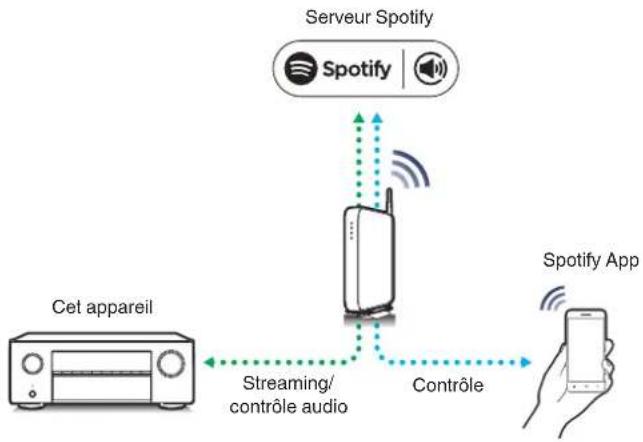

Fonction Spotify Connect 122

Lecture de la musique Spotify avec cet apparéil 122

Fonctions pratiques 123

Ajout des Favoris HEOS 124

Lecture des Favoris HEOS 124

Suppression des Favoris HEOS 125

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Régil niv.canal) 126

Réglage du tonalité (Tonalité) 127

Affichage de la video voulue lors de la lecture audio (Select.video) 128

Lecture de la même musique dans toutes les zones (Stereo tt zones) 129

Selection d'un mode d'ecoute 130

Selection d'un mode d'écoute 131

Lecture directe 132

Lecture surround auto 133

Description des types de mode audio 134

Mode son qui peut etre selectionne pour chaque signal d'entree 138

Fonction de contrôle HDMI 142

Procédure de réglage 142

Fonction Menu intelligent 143

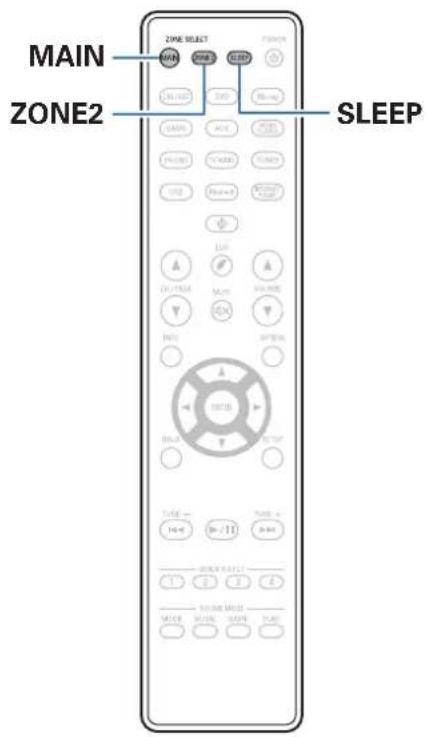

Fonction de minuterie sommeil 145

Utilisation de la minuterie sometime 146

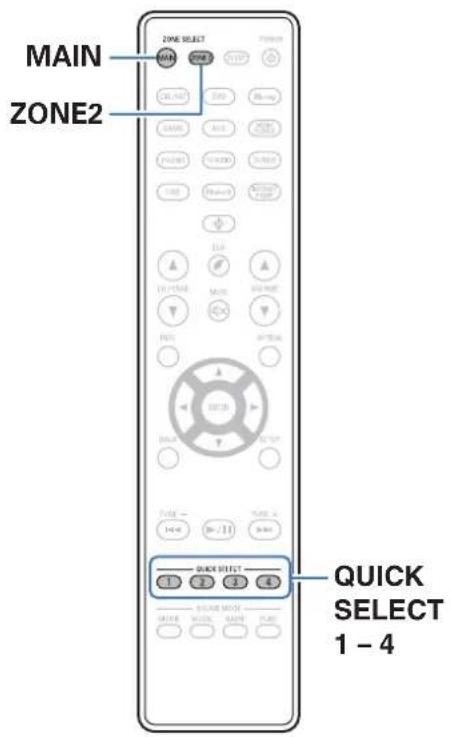

Fonction de selection rapide plus 147

Solliciter le paramétrage 148

Modification des réglages 149

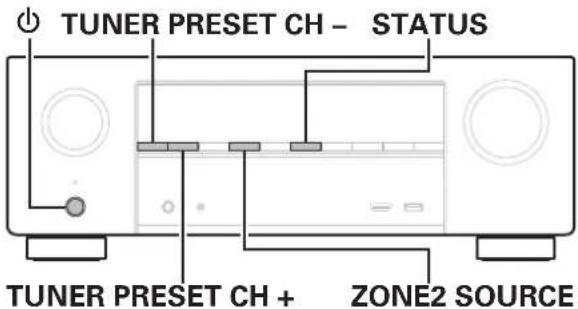

Fonction de verrouillage du panneau 150

Désactivation de toutes les opérations de touche 150

Désactivation de toutes les opérations de touche sauf VOLUME 150

Annulation de la fonction de verrouillage du panneau 151

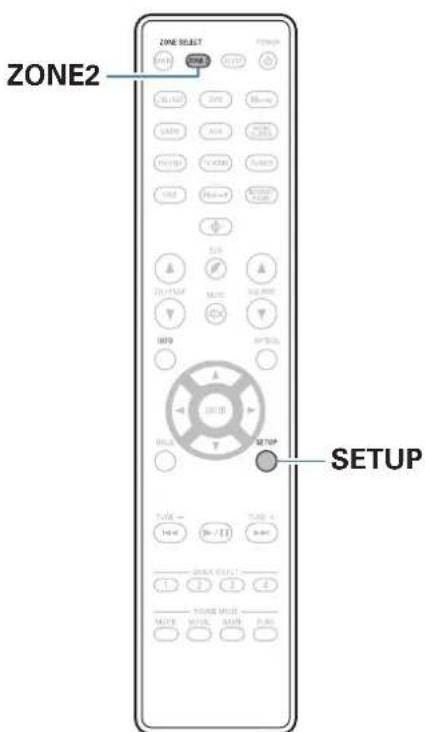

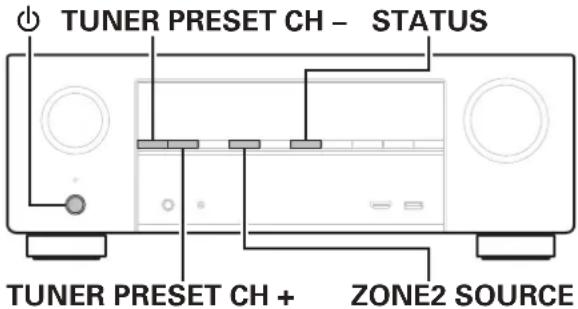

Fonction de verrouillage à distance 152

Désactivation de la fonction de capteur de la télécommande 152

Activation de la fonction du capteur à distance 152

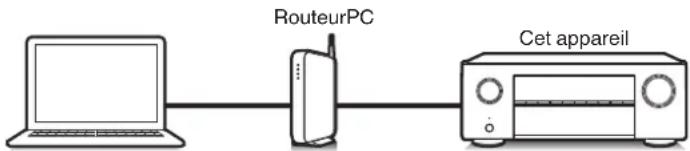

Fonction de contrôle Internet 153

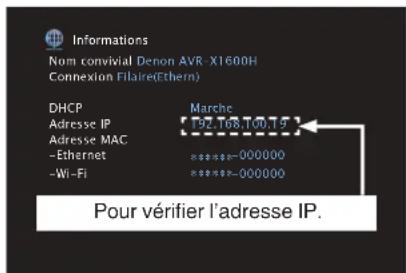

Contrôle de l'appareil à partir d'un contrôle Web 153

Lecture dans la ZONE2 (differente piece) 155

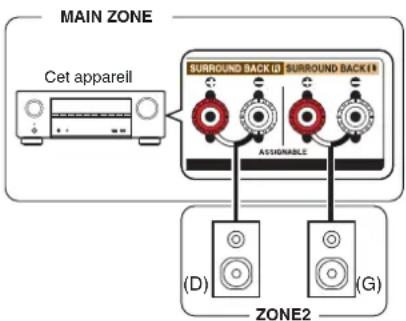

Connexion de ZONE2 155

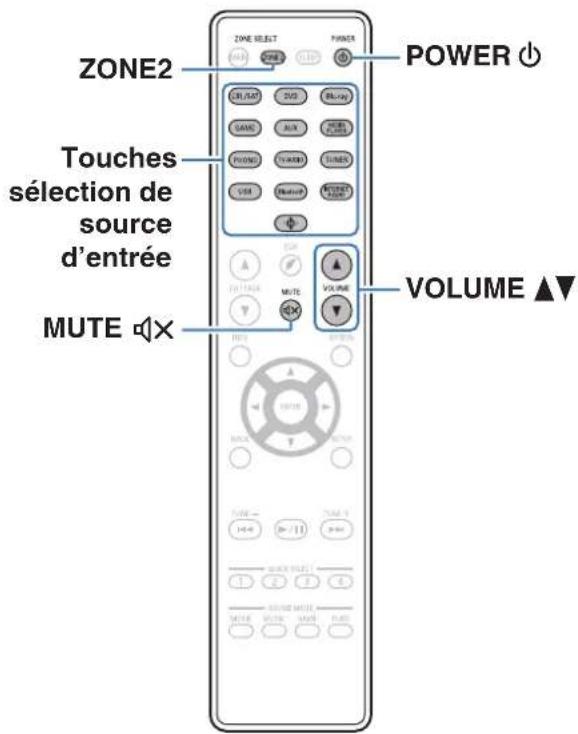

Lecture dans ZONE2 156

Contents Connexions Lecture Reglages Conseils Annexe

Réglages

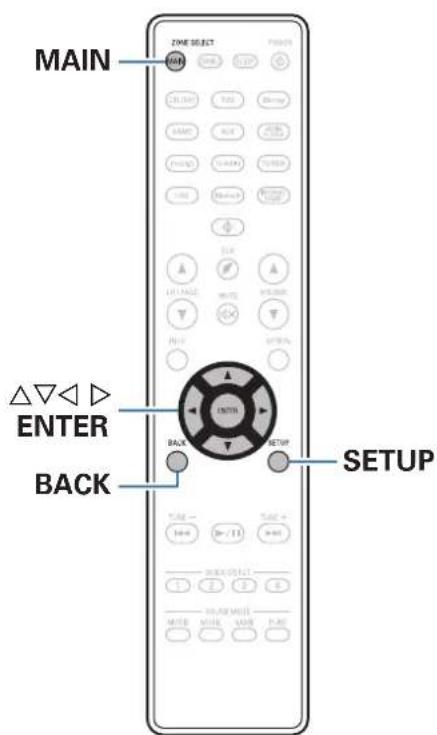

Plan du menu de l'interface graphique 158

Fonctionnement du menu 162

Audio 163

Niveau Centrale 163

Niveau sub. 163

Parametres surr. 164

Restorer 168

Délai audio 169

Volume 170

Audyssey 171

EQ manuel 173

Vidéo 176

Config.HDMI 176

Affichage écran 181

Format signal 4K 182

Format TV 183

Entrées 184

Affect entrée 184

Rennomer,Sources 187

Masquer sources 187

Niv.source 187

Enceintes 188

Conf. Audyssey 188

ProcEDURE pour les réglages des enceintes (Conf. Audyssey) 190

Message d'erreur 196

Retour aux réglages "Conf. Audyssey" 197

Config.manuelle 198

Affect.Amplis 198

Config.Enceintes 199

Distances 204

Niveaux 205

Crossover 206

Graves 207

Enceintes avant 208

Panneau avant

hage

Panneau

5

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Réseau 209

Informations 209

Connexion 209

Config.Wi-Fi 210

Réglages 211

Contrôle réseau 213

Nom convivial 213

Diagnostic 214

AirPlay 214

Compte HEOS 215

Voune ne vous etes pas connecte 215

Vousetesdéja connecté 215

Général 216

Langue 216

ECO 216

Config ZONE2 220

Renommer zone 221

Sélect.Rapid.Nom 221

Afficheur façade 221

Micrologiciel 222

Informations 225

Données d'util. 226

Sauveg.& charger 227

Verrou config. 227

Réinitialiser 228

Limiter la zone d'opération avec la télécommande 229

Panneau avant

hage

Panneau

6

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Conseils

Conseils 231

Dépistage des pannes 233

L'alimentation ne se met pas sous/hors tension 234

Les opérations ne peuvent pas etre effectuees via la telecommande 235

L'affichage sur cet apparéil n'affiche rien 235

Aucun son n'est émis 236

L'audio souhaite n'est pas émis 237

Le son est interrompu ou on entend des bruits 240

Aucune video ne s'affiche sur le téléviseur 241

L'écran du menu ne s'affiche pas sur le téléviseur 242

La couleur de l'écran du menu et le contenu des opérations affichées sur le télévisur est différente de la normale 242

Impossible de dire AirPlay 243

Impossible de dire les dispositifs mémoire USB 244

Impossible de dire le Bluetooth 245

Impossible delire la radio Internet 246

Impossible de dire les fichiers musiques sur le PC ou le NAS 247

Plusieurs services en ligne ne peuvent pas etre lus 248

La fonction HDMI Contrôle ne fonctionne pas 248

Impossible de se connecter à un réseau local sans fil 249

Messages d'erreur de mise à jour/mise à niveau 250

Réinitialisation des réglages d'usine 251

Réinitialisation des réglages du réseau 252

Annexe

A propos de HDMI 253

Lecture de dispositifs mémoire USB 256

Lecture d'un périphérique Bluetooth 257

Lire un fichier sauvegarde sur un ordinateur ou sur un NAS 258

Lecture de radio Internet 259

Fonction mémoire personnelle plus 259

Fonction derniere mémoire 259

Modes audio et canaux de sortie 260

Modes audio et paramètres surround 262

Types de signaux d'entrée et modes audio correspondants 265

Explication des termes 268

Renseignements relatifs aux marques commerciales 277

Spécifications 279

Index 286

Licence 289

Panneau avant

hage

Panneau arrête

7

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Nous vous remercions d'avoir acquis cet apparéil Denon.

Afin d'assurer son bon fonctionnement, veuillez dire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute reférence future.

Accessories

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	Instructions de sécurité Précautions d'utilisation des piles	Remarque sur la radio Étiquette du cable	Cordon d'alimentation
	Antenne intérieure FM (uniquement pour l'AVR-X1600H)	Antenne à boucle AM (uniquement pour l'AVR-X1600H)	Microphone d'étalonnage du son
Support de microphone d'étalonnage du son	Télécommande (RC-1227)	Piles R03/AAA

Contents

Connexions Lecture Reglages Conseils Annexe

Insertion des piles

1 Déplacez le couvercle arrêté dans la direction de la flèche et retirez-le.

2 Insérez correctement deux piles dans le compartment à pile comme indiqué.

3 Remettez le couvercle en place.

Panneau avant

hage

Panneau arrête

9

Télécommande

REMARQUE

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Otez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartment avant d'insérer de nouvelles piles.

Portee de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Caracteristiques

Audio haute qualité

• Amplificateur de puissance procurant une qualite identique pour les 7 canaux grace a une technologie a circuits discrets (120 W x 7 canaux)

Pour un réalisme optimal et une gamme dynamique étonnante, la section de l'amplificateur de puissance dispose d'appareils de puissance discretés (pas un circuit intégré).

En utilisant des apparèils discret à haute puissance et courant élevé, l'amplificateur peut aisément faire fonctionner des enceintes haute qualité.

Dolby Atmos (p. 268)

Cet apparéil est équité d'un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l'acheminement du son est précisément reproduit par l'ajout d'enceintes au plafond, vous permettant d'experimenter un incroyable champ acoustique sonore naturel et réalisé.

• Virtualiseur de HP * (197 p. 166)

Virtualiseur de HP vous permet d'acceder à une expérience de divertissement plus immersive depuis les configurations d'enceintes traditionnelles basées sur des canaux, via le traitement du signal numérique, notamment la virtualisation en hauteur Dolby Atmos et la virtualisation surround.

• Virtualisérue de HP doit pas être utilisé lorsque les enceintes hautes et les enceintes surround sont connectées.
• La virtualisation de hauteur peut etre appliquee lorsque des enceintes surround sont connectees.
• Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.

DTS:X (p.272)

Cet apparéil est équipé de la technologie de décodeur DTS:X. Gracé à la technologie audio immersive du DTS:X, basée sur les objets et qui supprime les limites des canaux, l'expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d'élargir ou rétrécir le son et de le déplacer dans la pierce avec une précision incomparable pour une expérience audio immersive plus riche.

• DTS Virtual:X (p. 272)

La technologie DTS Virtual:X intègre la fonctionnalité exclusive de DTS supérieure virtuelle et supérieure surround pour offrir une experience sonore immersive depuis n'importe que'elle source d'entrée (du signal stéreo au signal 7.1.4 canaux) et de configuration d'enceintes.

• Vous ne pouvez pas utiliser DTS Virtual:X lorsque les enceintes hautes sont connectées.

Panneau avant

hage

Panneau arrête

10

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

Haute performance

- Entrée/sortie 4K 60Hz prise en charge

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d'entrée/ sortie de 60 images par seconde (60p) est obtenue pour les signaux video. Lorsque vous étés connecté à l'entrée d'un signal video d'un téléviseur compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d'images en haute définition, même en visualisant une video en mouvement rapide.

Cet apparéil prend également en charge le traitement d'image pour les vidés 4K 60p, 4:4:4 et 24 bits. Par le traitement de la réserve à la résolution d'origine, cet apparéil permet de profiter d'une parfaité qualité d'image en haute définition.

Cet apparéil prend aussi en charge la gamme de couleurs HDR (haute gamme dynamique) et BT.2020 large.

HDCP 2.3

Cet apparéil est compatible avec la norme de protection des droits d'auteur HDCP 2.3.

• Compatibleité de la fonction eARC (Enhanced Audio Return Channel)

La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC traditionnelle en plus du PCM linéaire multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio,

DTS:X et d'autres formats audio qu'une fonction ARC traditionnelle ne peut pas transmettre.

En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d'une lecture sonore de toute quality du contenu audio lu sur votre téléviseur.

• Les connexions HDMI permettent la connexion à divers apparéils AV numériques (6 entées, 1 sortie)

6/1

SortieEntree

Cet apparéil est équipé de 6 entreprises HDMI et de 1 sortie HDMI permettant la connexion à divers apparéils compatibles HDMI tels que des lecteurs Blu-ray Disc, des consoles de yeux et des caméscopes HD.

Panneau avant

hage

Panneau arrête

11

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

• Ce dispositif est équipé d'une fonction AirPlay® en plus des fonctions réseau telle que la radio internet, etc. (1 p. 119)

Vous pouvez profiter d'un large évientail de contenus, notamment écouter la radio sur Internet et dire des fichiers audio enregistrés sur votre ordinateur.

Cet apparéil prend également en charge Apple AirPlay qui vous permet de diffuser en flux libre bibliothèque musicale depuis un iPhone©, iPad®, iPod touch® ou iTunes®.

• Prend en charge l'audio sans fil "AirPlay 2 ^ 假

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

Cet apparéil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

Lecture de fichiers DSD et FLAC par USB et par réseau

Cet apparéil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

• Une connexion sans fil avec des périhériques Bluetooth peut être effectue facilitement (p. 73)

Vous pouvez apprecier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

Panneau avant

hage

Panneau arrière

12

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

Vou pouve selectionner et dire les entrées correspondantes dans la MAIN ZONE et la ZONE2.

De plus, lorsque la fonction Toutes zones stéreo est utilisé, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous pouze laisser la musique de fond (BGM) dans toute la maison.

- Conception à économique d'énergie

Cet apparéil est équipé d'une fonction Mode ECO qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l'utilisation. De plus, une fonction de veille automatique étéeint ainsi automatiquement l'alimentation lorsque l'apparéil n'est pas utilisé. Cela permet de réduire la consommation électrique inutilie.

• Compatible avec l'application "Denon 2016 AVR Remote" pour effectuer des opérations de base de l'appareil avec des appareils iPad, Phone ou Android™ (Google, Amazon Kindle Fire)

En plus des toutes les nouvelles caractéristiques, les graphismes et l'interface utilisé ont été entièrement révisés. La nouvelle application vous permet de contröler entièrement cet apparéil, ainsi que d'acceder à son menu de configuration pour des réglages détaillés à partir de vos téléphones ou tablettes. L'application "Denon 2016 AVR Remote" vous permet également d'acceder à tout moment à l'affichage du statut du récepteur, aux menus d'options, au tableau de contrôle du lecteur Blu-ray Disc Denon et à un manuel de l'utilisateur en ligne.

• Téchéchargez la l'application "Denon 2016 AVR Remote" appropriée pour vos apparèeils iOS ou Android. Cét apparéil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l'iPad, l'iPhone ou l' apparéil Android™ est connecté.

Panneau avant

hage

Panneau arrière

13

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

• Grace à HEOS, vous pourrez écouter de la musique en streaming depuis vos lecteurs en ligne favoris

Le système audio surround multi-pieces sans fil HEOS vous permet de profiter de votre musique préfééré où vous foulez, chez vous. Par l'utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout apparéil Amazon), vous pouvez explorer, parcourir et dire de la musique depuis votre propre bibliothèqueusicale ou depuis des services de diffusion de musique en ligne.

Quand plusieurs dispositifs HEOS sont connectés au même réseau, ils peuvent être regroupés pour生存 la même musique simultanément sur tous les dispositifs, mais ils peuvent également生存 plusieurs musiques différentes sur chaque dispositif HEOS.

Fonctionnement aisé

• "Assitant.Config.", fournissant des instructions de configuration faciles à suivre
  Selectionnez tout d'abord la langue lorsqu vous y'este invite. Ensuite, suivez simplement les instructions qui s'affichent sur I'écran de votre téléviseur pour configurer les enceintes, le réseau, etc.
• Interface graphique simple d'emploi

Cet apparéil est doté d'une interface utilisateur graphique pour améliorer sa fonctionnalité.

Panneau avant

hage

Panneau arrête

14

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

Nomenclature et fonctions

Panneau avant

Pour plus de détails, voir la page suivante.

15

Contents

Connexions Lecture Reglages Consels Annexe

1 Touche d'alimentation (Φ)

Permet de mesure l'alimentation de MAIN ZONE (la pierce ou se trouve cet apparéil) en marche/arrêt (veille). (p. 67)

Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Vert: Mise sous tension
• Arret: Veille normale
• Rouge:

Lorsque "HDMI PassThrough" est regle sur Marche (p. 177)
Lorsque "HDMI Contrôle" est regle sur Marche (178)
Lorsque "Commande reseau" est regle sur "Toujours actif (p. 213)

3 Molette SOURCE SELECT

Elle permet de selectionner la source d'entree. (p.67)

4 Capteur de télécommande

Il recoit les signaux provenant de la télécommande. (p. 9)

5 Affichage

Cet ecran affiche divers types d'informations. (p. 18)

Molette MASTER VOLUME

Elpermetd'ajusterle nivau du volume. (p.68)

1 Touches de canal preréglé du tuner (TUNER PRESET CH +, -)

Celles-ci selectionment des stations de radio prerégles. (p. 84)

Touche ZONE2 ON/OFF

Il permet demettre sous/hors tension l'alimentation de la ZONE2 (differente piece). (p. 156)

Touche ZONE2 SOURCE

Elle permet de selectionner la source d'entrée pour ZONE2. (p. 156)

10 Touche DIMMER

Chaque fais que vous appuyez sur cette touche, la luminosité de l'affichage change. (p. 221)

1 Touche STATUS

Chaque fais que vous appuyez sur cette touche, les informations relatives au statut affiché sur l'écran changent.

Panneau avant

hage

Panneau arrête

16

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Touches QUICK SELECT

En appuyant une seule fois sur n'importe laquelle de ces touches, vous pouze faire apparaitre différents réglages enregistrés sur chaque touche, tels que les réglages de la source d'entrée, du niveau du volume et du mode audio. (1 p. 147)

13 Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio.
Si un casque est branché sur cette prise, le signal audio n'est plus transmis par les enceintes connectées ni par les bornes SUBWOOFER.

REMARQUE

• Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

14 Prise SETUP MIC

Ceci sert a connecter le microphone d'etalonnage de son fourni. (p. 191)

15 Borne AUX-HDMI

Ceci sera connecter des apparéils de sortie compatibles HDMI avec des apparéils tels que des caméscopés et des consoles de jours. (p. 57)

Port USB（）

Ceci sera connecter des dispositifs de stockage USB (teils que des dispositifs mémoire USB). (p. 59)

17

Contents Connexions Lecture Reglages Conseils Annexe

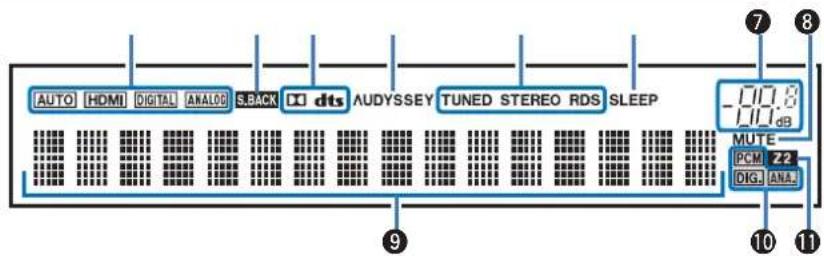

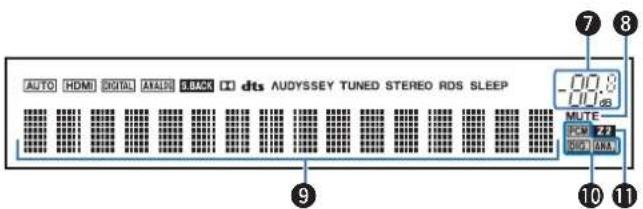

Affichage

Témoins de mode de signal d'entrée

Ceuxci s'allument en fonction des réglages du mode d'entrée audio de chaque source d'entrée. (186)

Témoins du surround arrière

Ces témoins s'allument lorsqu'les signaux audio sont transmis à partir des enceintes surround arrêté. (p. 201)

3 Témoins du décodeur

Ces tiemoins s'allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

4 Temoin Audyssey

Ces temoins s'allument lorsque "MultEQXT", "Dynamic EQ" ou "Dynamic Volume" a ete configuré. (p. 171)

Témoins de mode de réception du tuner

Ceuxci s'allument en fonction des conditions de réception lorsque la source d'entrée est réglée sur "Tuner".

TUNED: S'allume lorsque l'émission est correctement symonisée.
STEREO: S'allume lors de la réception d'émissions de radio FM.
RDS: S'allume lors de la réception d'émissions RDS.

6 Témoin de minuterie

Ces témoins s'allument lorsque la minuterie sommeil a été seLECTIONnée. (p. 145)

Panneau avant

hage

Panneau arrête

18

Télécommande

Contents Connexions Lecture Reglages Conseils Annexe

Témoin de volume
Témoin MUTE

Ce témoin clignote lorsque le son est coupé. (p. 68)
9 Affichage des informations
Le nom de la source d'entrée, le mode audio, les valeurs des réglages
et d'autres informations sont affichés ici.
10 Temoins de signal d'entree
Le témoin respectif s'allumera en fonction du signal d'entrée.
（p.186)
Témoin ZONE2
Ce témoin s'allume lorsque la ZONE2 (diferente piece) est sous
tension. (p. 156)

Panneau avant

hage

Panneau

19

Télécommande

Panneau arrête

Pour plus de détails, voir la page suivante.

20

Contents

Connexions Lecture Reglages Conseils Annexe

Antennes en tige pour le Bluetooth/le réseau local sans fil

Tenez cette antennene verticalément lors de la connexion à un réseau via un réseau local sans fil, ou lors de la connexion à un apparéil portable via Bluetooth. (p. 64)

Panneau avant

hage

Panneau arrière

21

Télécommande

L'attachecable de I'antenne peut etre supprimee du panneau arriere. 1 Faibles tourner l'attachecable de I'antenna a 90 degrs vers la gauche.

(2) Retirez l'attache-cable de I'antenne vers vous.

L'attache-cable de I'antenne est nécessaire lorsque vous transportez cet apparéil. Conservez-la dans un endroit su
Fixez I'attache-cable de I'antenne en suivant les etapes pour I'enlever dans le sens inverse.

2 Bornes audio analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogue.

"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 55)
"Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc (195 p. 56)
"Connexion d'une platine" (p. 58)

3 Bornes PRE OUT

Pour connecter un subwoofer avec un amplificateur intégré. (p. 35)

4 Bornes video (VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes video.

"Connexion 3: Televiseur non equipe d'une borne HDMI" (15 p. 53)
"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 55)

Contents Connexions Lecture Reglages Conseils Annexe

Borres audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

• "Connexion 2 : Televiseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)" (p. 52)
  "Connexion 3: Televiseur non equipe d'une borne HDMI" (p. 53)
  "Connexion d'un decodeur (Tuner satellite/TV par cable)" (10 p. 55)

Borne NETWORK

Sert à connecter un cable LAN lors de la connexion à un réseau LAN cable. (p. 63)

7 Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

"Connexion 1: Televiseur equipoed'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)/eARC (Enhanced Audio Return Channel)" (p.50)
"Connexion 2: Televiseur equipe d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)" (p.52)
"Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 55)
- "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (1954), p. 56

3 Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 65)

Borne SIGNAL GND

Sert a connecter un cable de mise à la terre à la platine. (p. 58)

Borne d'antenne DAB/FM (ANTENNA) (uniquement pour le modele FM/DAB)

Permet de connecter une antenné FM/DAB. (p. 62)

10 Bornes d'antenne FM/AM (ANTENNA) (uniquement pour le modele FM/AM)

Utilisées pour connecter des antennes FM et antennes à boucle AM. (10 p. 60)

12 Bornes d'enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (p. 34)

REMARQUE

• Ne touche pas les broches internes des connecteurs sur le panneau arrêté. Une éventuelle décharge électrique pourrait endommager de façon permanente votre apparoiel.

Panneau avant

hage

Panneau arrière

22

Télécommande

Télécommande

1 Touches ZONE SELECT

Ces touches permettent de changer la zone (MAIN ZONE, ZONE2) pilotée par la télécommande.

"Lecture dans ZONE2" (p. 156)
-Fonctionnement du menu" (p. 162)

2 Touches selection de source d'entrée

Elles permettent de selectionner la source d'entree.

"Selection de la source d'entrée" (p. 67)
Lecture dans ZONE2" p. 156

Boutons de recherche de canal/page (CH/PAGE ▲V)

Ceuxci selectionnent les stations de radio enregistrées aux préroglages ou aux pages du commutateur. (p. 84)

4 Touche MUTE (x)

Cette touche met en sourdine la sortie audio.

"Coupure temporaire du son (Sourdine)" (p. 68)
"Coupure temporaire du son (Sourdine) (ZONE2)" (p. 157)

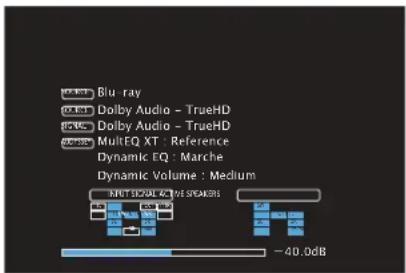

5 Touche Information (INFO)

Elle permet d'afficher les informations de statut sur l'écran du téléviseur. (p. 226)

6 Touches curseurs ( )

Elles permettent de selectionner des éléments.

23

Contents

Connexions Lecture Reglages Conseils Annexe

7 Touche BACK

Elle permet de revenir à l'écran précédent.

8 Touches du système

Elles permettent d'effectuer des opérations associées à la lecture. Touches d'accord montant/descendant (TUNE +, -)
Elles permettent de faire fonctionner le tuner. (p. 78)

9 Touches QUICK SELECT (1-4)

Ceuxci appelent le paramétrage enregistré pour chaque touche, comme la source d'entrée, le niveau du volume et le paramétrage du mode son. (p. 147)

10 Touches SOUND MODE

Elles permettent de selectionner le mode audio. (p. 130)

1 Émetteur infrarouge de télécommande

II transmet les signaux provenant de la telecommande. (p. 9)

Touchesleep

Elpermet derégler la minuterie sommeil. (p.145)

Panneau avant

hage

Panneau arrête

24

Télécommande

Contents

Connexions Lecture Reglages Consels Annexe

18 Touche POWER (D)

Elle permet demettre sous/hors tension l'alimentation.

"Mise sous tension" (p. 67)
"Lecture dans ZONE2" (p. 156)

1 Touche du mode ECO (

Elle permet de passer en mode ECO. (p. 216)

15 Touches VOLUME (▲V)

Elles permettent d'ajuster le niveau du volume.

“Réglagedu volume"（p.68)
"Réglage du volume (ZONE2)" (p. 157)

16 Touche OPTION

Elle permet d'afficher le menu d'options sur l'écran du téléviseur.

1 Touche ENTER

Elle permet de déterminer la seLECTION.

18 Touche SETUP

Elpermetd'afficherle menu sur l'écran du téléviseur. (p.162)

Panneau avant

hage

Panneau arrière

25

Télécommande

Contents

xions

ages Conseils Annexe

Contenu

Installation des enceintes 27

Branchement enceintes 34

Connexion d'un téléviseur 49

Connexion d'un dispositif de lecture 54

Connector un dispositif mémoire USB au port USB 59

Connexion d'antennes FM/AM (uniquement pour le modele FM/AM) 60

Connexion d'une antenné DAB/FM (uniquement pour le modele FM/ DAB) 62

Connexion à un réseau domestique (LAN) 63

Connexion du cordon d'alimentation 65

REMARQUE

• Ne pas brancher le cordon d'alimentation avant que tous les raccordements n'aiient et effectués. Toutefois, lorsque "Assitant.Config." est en cours d'exécution, suivé les instructions de l'écran "Assitant.Config." (page 8 du "Guide de démarrage rapide" à part) pour effectuer les raccordements. (Lorsque "Assitant.Config." est en cours d'exécution, les bornes d'entrée/sortie ne sont pas conductrices.)
• Ne pas mêler les cordons d'alimentation avec les cables de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Cables utilisés pour les connexions

Fournit les cables nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble d'enceinte

Câble subwoofer

Câble HDMI

Câble video

Câble optique

Câble audio

Câble LAN

Panneau avant

nage

Panneau arrière

26

Télécommande

Contents

xions

James Conseils Annexe

Installation des enceintes

Déterminez le système d'enceintes selon le nombre d'enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.

L'installation des enceintes est expliquée à l'aide de cet exemple d'une installation typique.

FL/FR (Enceinte avant gauche/droite) :	Placez les enceintes droite et gauche FRONT à une distance égale de la position d'écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique.
C (Enceinte centrale) :	Placez l'enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur.
SL/SR (Enceinte surround gauche/droite) :	Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d'écoute principale. Si vous ne disposez pas d'enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d'écoute.
SBL/SBR (Enceinte surround arrêté gauche/droite) :	Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d'écoute principale et directement derrière la position d'écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d'écoute.
SW 1/2 (Subwoofer) :	Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant. Si vous avez deux caissons de basses, placez-les de manière asymétrique à l'avant de votre piece.

Panneau avant

hage

Panneau arrête

27

Télécommande

Contents

xions

ages Conseils Annexe

FHL/FHR(Enceinte hauteavant gauche/droite) :	Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant.Installez-les aussi pres que possible du plafond et réglez-les en position d'écoute principale.
TFL/TFR(Enceinte supérieureavant gauche/droite) :	Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votreposition d'écoute principale et alignnez-les avec les enceintes avant gauche et droite.
TML/TMR(Enceinte supérieurecentre gauche/droite) :	Montez les enceintes supérieure centre gauche et droite directement au-dessus de la positionprincipalé d'écoute et alignnez-les avec les enceintes avant gauche et droite.

Panneau avant

hage

Panneau arrête

28

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

FDL/FDR

(Enceinte Dolby avant gauche/ droite):

Placez l'enceinte Dolby Atmos Enabled avant sur la borne de l'enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l'enceinte Dolby Atmos Enabled au lieu de l'enceinte frontale.

SDL/SDR

(Enceinte Dolby surround gauche/ droite):

Placez l'enceinte Dolby Atmos Enabled surround sur l'enceinte d'ambiance. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte d'ambiance, placez l'enceinte Dolby Atmos Enabled à la place de l'enceinte d'ambiance.

A propos des enceintes Dolby Atmos Enabled

Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un haut-parleur dirigé vers le haut qui est placé sur le sol.

Vous pouvez profiter du son Dolby Atmos 3D meme dans un environnement ou les enceintes ne peuvent pas etre installes au plafond.

Panneau avant

hage

Panneau arrière

29

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

• Cet apparéil est compatible avec les normes Dolby Atmos et DTS:X qui offrent une sensation surround bien plus large et plus profonde.
  Le "Virtualiseur.HP" doit être régle sur "Marche" pour la lecture Dolby Atmos des configurations d'enceintes 5.1 canaux ou moins. (p. 166)
• DTS:X peut être sélectionné indépendamment de la configuration des enceintes.
• L'illustration ci-dessous indique à chaque hauteur maximale chaque enceinte doit être installée. Vous n'êtes pas obligé de les installerer exactement à cette hauteur.

Plan des enceintes haute
[Vue de dessus]

Panneau avant

hage

Panneau arrête

30

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

En cas d'installation d'enceintes 7.1 canaux à l'aide d'enceintes surround arrête

Lorsque des enceintes 5.1 canaux sont instalées

Lorsque you utilisez une seule enceinte surround arriere, placez-la directement derriere la position d'ecoute.

31

Contents

Connexions

Ture Reglages Conseils Annexe

Plan complenant les enceintes haute et les enceintes supérieures

Exemple de plan des enceintes

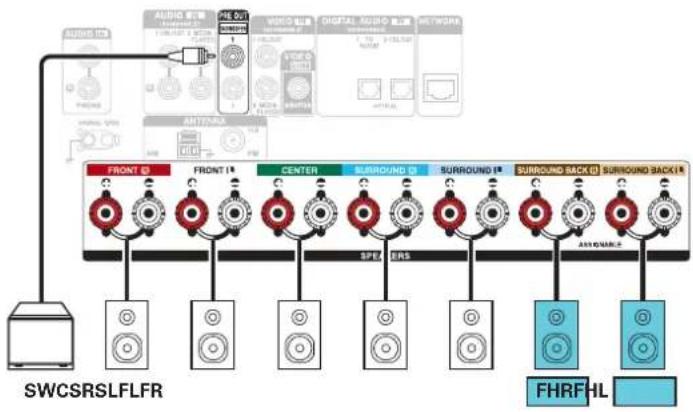

Combaison de plan 5.1 canaux et d'enceintes avant-haut.

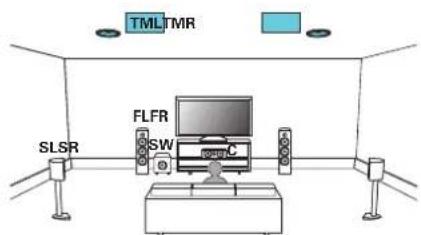

Exemple de plan d'enceintes supérieures

Combaison de plan 5.1 canaux et d'enceintes supérieures centre.

Panneau avant

hage

Panneau arrière

32

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Exemple de plan d'enceintes Dolby Atmos Enabled

Combinaison de plan 5.1 canaux et d'enceintes Dolby avant.

Panneau avant

hage

Panneau arrière

33

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Branchement enceintes

Dans cette section, nous connectons les enceintes de la pièce à cet apparéil.

Avant le branchement des enceintes

REMARQUE

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les cables d'enceinte de façon à ce qu'ilns dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arriere ou si les cotes + et - entrent en contact. ("Circuit de protection" (K D p. 276))
• Ne touche jamais les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risquériez de vous électrocuter. Lorsque l"Assitant.Config." (page 8 du "Guide de démarriage rapide" à part) est en cours d'exercution, suivez les instructions de l'écran "Assitant.Config." pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque "Assitant.Config." est en cours d'exercution.)
• Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

REMARQUE

• Effectuez le paramétrage suivant lors de l'utilisation d'une enceinte avec une impédance de 4 - 6 Ω/ohms.

• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "V.Format:< PAL>" s'affiche sur l'écran.

• Appuyez trois fois sur DIMMER sur l'appareil principal. "Sp.lmp.:<8ohms>" s'affiche sur I'ecran.
• Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal pour selectionner l'impédance.

8ohms (Défaut) :	Sélectionnéz-le lorsque l'impédance pour toutes les enceintes connectées est de 8 Ω/ ohms ou plus.
6ohms :	Sélectionnéz lorsqu'l'impédance pour l'une des enceintes connectées est de 6 Ω/ohms.
4ohms :	Sélectionnéz lorsqu'l'impédance pour l'une des enceintes connectées est de 4 Ω/ohms.

1. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Panneau avant

hage

Panneau arrête

34

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

■ Connexion des cables d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et - (noire) des enceintes connectées à cet apparéil, et voirlez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 10 mm du revêtement de l'embout du cable d'enceinte, puis torsadez fermement le fil conducteur ou coupeze-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Inserez le fil conducteur du cable d'enceinte dans la garde de la borne de I'enceinte.

4 Tournez la borne de I'enceinte dans le sens des aiguilles d'une montre pour la desserrer.

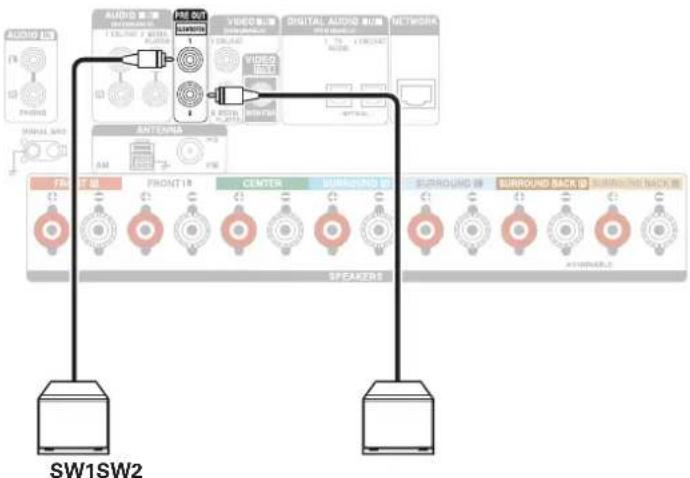

■ Connexion du subwoofer

Utilisez un cable adapté pour connecter le subwoofer. Il est possible de raccorder deux subwooers à cet apparéil.

Le même signal est émis par les bornes respectives du subwoofer.

Panneau avant

hage

Panneau arrière

35

Télécommande

A propos des étiquettes du cable (fournis) pour l'identification du canal

La section d'affichage du canal pour les bornes d'enceintes sur le panneau arrêté ont des codes de couleur pour l'identification de chaque canal.

Fixez l'étiquette du cable correspondant à chaque enceinte sur chacun des cables d'enceinte. Cela facilité le branchement du cable approprié sur les bornes d'enceintes du panneau arrêté.

Enceintes Couleur
FRONT L Blanc
FRONT R
CENTER
SURROUND L Bleu clair
SURROUND R Bleu
SURROUND BACK L Beige
SURROUND BACK R
FRONT HEIGHT L Beige
FRONT HEIGHT R
ZONE2 L Beige
ZONE2 R
TOP FRONT L Beige
TOP FRONT R
TOP MIDDLE L Beige
TOP MIDDLE R
FRONT DOLBY L Beige
FRONT DOLBY R
SURROUND DOLBY L	Beige
SURROUND DOLBY R	Marron
SUBWOOFER 1
SUBWOOFER 2

36

Contents

Connexions Lecture Reglages Conseils Annexe

Attachez l'étiquette du cable pour chaque canal à son cable d'enceinte comme indiquedans le diagramme.

Reportez-vous au tableau et attachez l'étiquette à chaque cable d'enceinte.

Puis, effectuez la connexion pour que la couleur de la borne d'enceinte corresponde à l'étiquette du cable.

【Méthode de fixation de l'étiquettes du cable】
Enceintes

Panneau avant

hage

Panneau arrière

37

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Configuration de l'enceinte et paramétrages de l"Affect.Amplis"

Cet appareil est equiped d'un amplificateur de puissance a 7 canaux. En plus du syste 5.1 canaux de base, une variete de systèmes d'enceintes peut etre configueré en changeant les parametrages de "Affect.Amplis" en fonction de l'application, par exemple les systèmes du 7.1 canaux, les connexions bi-amplificateur et les systèmes a 2 canaux pour la lecture multizone. (p. 198)

Effectuez le paramétrage "Affect.Amplis" en fonction du nombre de pieces et de la configuration des enceintes qui seront installées. (p. 198)

Lire une enceinte et zone		“Affect.Amplis” réglages	Page de connexion
MAIN ZONE ZONE2
5.1 canaux Non utilisé		Réglable dans tous les modes“Affect.Amplis”.	39
7.1 canaux (surround arrière) Non utilisé Surround arrière (Défaut)	40
7.1 canaux (avant-haut) Non utilisé Avant haut 41
7.1 canaux (supérieur avant) Non utilisé Avant plafond 42
7.1 canaux (supérieur central) Non utilisé Centre plafond 43
7.1 canaux (enceinte avant Dolby Atmos Enabled) Non utilisé Dolby avant 44
7.1 canaux (enceinte surround Dolby Atmos Enabled)	Non utilisé	Dolby surround	45
5.1 canaux (connexion bi-amp pour enceinte avant)	Non utilisé	Bi-Amp	46
5.1 canaux + deuxième paire d'enceinte avant	Non utilisé	Front B	47
5.1 canaux	2 canaux-sortie enceinte)	ZONE2	48

Le mode son qui peut etre selectionne varie en fonction de la configuration de l'enceinte. Veuillez you reporter a "Modes audio et canaux de sortie" (p. 260) pour les modes sonores qui sont pris en charge.

Panneau avant

Affichage

Panneau arrête

38

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Branchement d'enceintes 5.1 canaux

Ceci est utilisé comme un système surround de canal 5.1 de base.

SWCSRSLFLFR

Panneau avant

hage

Panneau arrière

39

Télécommande

Branchement d'enceintes 7.1 canaux

Système de canal 7.1 pour la lecture d'ambiance.

Exemples de connexions avec utilisation d'enceintes surround arrête

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrêté.

Paramétrz l'option "Mode affection" sur "Surround arrêté" dans le menu. (p. 198)

Lorsque you utilisez une seule enceinte surround arriere, connectez-la a la borne SURROUND BACK L.

40

Contents

Connexions

Ture Reglages Conseils Annexe

Exemple de connexions avec utilisation d'enceintes avant-haut

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

• Paramétrz l'option "Mode affectation" sur "Avant haut" dans le menu. (p. 198)

Panneau avant

hage

Panneau arrière

41

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Exemple de connexions avec utilisation d'enceintes supérieures avant

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes supérieures avant.

• Paramétrz l'option "Mode affectation" sur "Avant plafond" dans le menu. (p. 198)

Panneau avant

hage

Panneau arrière

42

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Exemple de connexions avec utilisation d'enceintes centrales supérieures

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes supérieures centrales.

Paramétrz l'option "Mode affectation" sur "Centre plafond" dans le menu. (p. 198)

Panneau avant

hage

Panneau arrière

43

Télécommande

Contents

Connexions

Fecture Reglages Conseils Annexe

Exemple de connexions avec utilisation d'enceintes Dolby Atmos Enabled avant

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant Dolby Atmos Enabled.

• Paramétrez l'option "Mode affectation" sur "Dolby avant" dans le menu. (p. 198)

Panneau avant

hage

Panneau arrête

44

Télécommande

Contents

Connexions

Fecture Reglages Conseils Annexe

Exemple de connexions avec utilisation d'enceintes Dolby Atmos Enabled surround

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes surround Dolby Atmos Enabled.

Parametrez l'option "Mode affection" sur "Dolby surround" dans le menu. (p. 198)

Panneau avant

hage

Panneau arrière

45

Télécommande

Contents

Connexions Lecture Reglages Consels Annexe

Branchement d'enceintes 5.1 canaux : Connexion bi-amp des enceintes avant

Ce système permet d'effectuer une lecture 5.1 canaux. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d'une enceinte qui prend en charge la bi-amplification. Cette connexion permet à l'EMF (puissance returnée sans être sortie) du woofer de s'écouler dans le tweeter sans affecter la qualité sonore, produitant une qualité sonore supérieure.

Parametrez l'option "Mode affection" sur "Bi-Amp" dans le menu. (p. 199)

REMARQUE

• Lors de la réalisation de connexions en mode double amplificateur, voirlez à-retirer la tôle ou le cable de court-circuit des bornes des haut-parlieurs des aigus et des graves.

Contents

Connexions

Ture Reglages Conseils Annexe

Branchement d'enceintes 5.1 canaux : Deuxieme paire d'enceintes avant

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

• Paramétrz l'option "Mode affectation" sur "Front B" dans le menu. (p. 199)

Panneau avant

hage

Panneau arrière

47

Télécommande

Branchement d'enceintes multi-zones

■ Branchement de l'enceinte 5.1 canaux (MAIN ZONE) + 2 canaux (ZONE2)

Cetme de connexion construit un syste d'enceinte a canaux 5.1 dans la MAIN ZONE et un syste a 2 canaux dans la ZONE2.

Parametrez l'option "Mode affecation" sur "ZONE2" dans le menu. (p. 199)

48

Contents

xions

James Conseils Annexe

Connexion d'un téléviseur

Connectez un téléviseur à cet apparéil pour que la video d'entrée soit transmise au téléviseur. Vous pouze également profiter de l'audio de votre téléviseur sur cet apparéil.

La maniere de connecter un téléviseur depend des bornes et des fonctions dont dispose votre téléviseur.

La fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) permet de dire le son d'un téléviseur sur cet appeareil en envoyant le signal audio du téléviseur vers cet appeareil via le cable HDMI.

"Connexion 1: Televiseur equiped'une
borne HDMI et compatible avec la fonction
ARC (Audio Return Channel)/eARC
(Enhanced Audio Return
Channel)" (p.50)
"Connexion 2: Televiseur equipe d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)" (p. 52)
"Connexion 3: Televiseur non équipé d'une borne HDMI" (Lp. 53)

49

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion 1 : Televiseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)

Utilisez un cable HDMI pour connecter un téléviseur compatible avec la fonction ARC / eARC de cet apparéil.

Reglez "HDMI Contrôle" sur Marche" ou "ARC" sur Marche" lorsque vous utilisez un téléviseur prenatal en charge la fonction ARC. (p. 178)

L'utilisation d'un téléviseur compatible avec la fonction eARC permet la lecture audio a partir de l'enceinte connectee a cet apparéil, quels que soient les réglages "HDMI Contrôle" et "ARC" dans le menu.

Panneau avant

hage

Panneau arrière

50

Télécommande

Contents

xions

James Conseils Annexe

• La configuration des paramétres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilise. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur.
  Lorsque des teliseurs compatibles avec la fonction eARC et des telsiseurs avec des fonctions ARC sont connectes a l'appareil, les telsiseurs compatibles avec la fonction eARC sont prioritaires.
• Utilisez un "High Speed HDMI Cable with Ethernet" lorsque vous utilisez un téléviseur compatible avec la fonction ARC / eARC.

Panneau avant

hage

Panneau arrête

51

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion 2 : Televiseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)

Utilisez un cable HDMI pour connecter le téléviseur à cet apparéil.

Pour écouter l'audio du téléviseur sur cet apparéil, utilisez le cable optique pour connecter le téléviseur à cet apparéil.

Panneau avant

hage

Panneau arrière

52

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion 3 : Téleviseur non équipe d'une borne HDMI

Utilisez un cable video pour connecter la TV à cet apparéil.

Pour écouter l'audio du téléviseur sur cet apparéil, utilisez le cable optique pour connecter le téléviseur à cet apparéil.

53

Contents

xions

ages Conseils Annexe

Connexion d'un dispositif de lecture

Cet appareil est equipé de deux types de bornes d'entrée video (HDMI et video composite) et de trois types de connecteurs d'entrée audio (HDMI, audio numérique et audio).

Selectionnez les bornes d'entree sur cet appeareil en fonction des bornes sur le disposif que you souhaitez connecter.

Si le dispositif connecté à cet apparéil est équipé d'une borne HDMI, il est recommendé d'utiliser des connexions HDMI.

Lors d'une connexion HDMI, les signaux audio et video peuvent être transmis via un cable HDMI unique.

• "Connexion d'un decodeur (Tuner satellite/TV par cable)" (p. 55)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 56)
• "Connexion d'un caméscope video ou d'un console de produits" (p. 57)
• "Connexion d'une platine" (p. 58)

Connectez les dispositifs a cet apparieil comme indique par les sources d'entree imprimees sur les bornes d'entree audio/vidoe de cet apparieil.
- La source qui est attribuée aux connecteurs HDMI IN, DIGITAL AUDIO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir "Affect entree" pour savoir comment changer la source d'entree attribuée aux connecteurs d'entree. (p. 184)
- Pour tire des signaux audio qui sont entrés dans cet appareil sur un téléviseur connectée en HDMI, dans le menu reglez "Sort audio HDMI" sur TV. (p. 176)
Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.

Panneau avant

hage

Panneau arrière

54

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion d'un décodeur (Tuner satellite/TV par cable)

Cette explication utilise la connexion avec un tuner satellite/cable TV STB comme exemple.

Selectionnez les bornes d'entrée sur cet apparéil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

55

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc

Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple.

Panneau avant

hage

Panneau arrière

56

Télécommande

Contents

xions

James Conseils Annexe

Connexion d'un caméoscope video ou d'un console de yeux

Cette explication utilise la connexion avec un caméoscope video comme exemple.

Connectez un dispositif de lecture a cet appeareil, tel qu'un camescope video ou une console de yeux.

Le signal video 4K 60/50 Hz ne peut pas etre reçu sur cette connexion s'il utilise un format autre que YCbCr 4:2:0. Si vous disposifit de lecture ne prend pas en charge YCbCr 4:2:0 comme format de sortie 4K 60/50 Hz, utilisez une borne HDMI sur le panneau arriere.

Panneau avant

hage

Panneau arrête

57

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion d'une platine

Cet appareil est compatible avec les platines equipées d'une cellule phono avec aimant tournant. Si vous le connectez à une plaine dotée d'une cellule MC à faible sortie, utilisez un amplificateur de tête MC ou un transformateur survolteur du commerce.

Un bruit "retentissant" provenant des enceintes peut se produire lorsque vous selectionnez la source d'entrée "Phono" sur cet appariel et que vous augmentez accidentellement le volume sans connecter la platine.

REMARQUE

• La borne de terre (SIGNAL GND) de cet appeareil n'est pas dédiée à des fins de mise à la terre pour la sécurité. Si cette borne est connectée lorsqu'il y a beaucoup de bruit, le bruit peut être réduit. Veuillez notes que, selon la platine, connecter la ligne de terre peut avoir l'effet inverse en augmentant le bruit. Auquel cas, il n'est pas nécessaire de connecter la ligne de terre.

58

Contents

xions

James Conseils Annexe

Connector un dispositif mémoire USB au port USB

Pour le mode d'emploi, voir "Lecture du content d'un dispositif mémoire USB" (p. 69).

Denon ne garantit pas que tous les dispositifs memoire USB fonctionnent ou soient alimentetes. Lorsque vous utilisez un disque dur USB portable livre avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet apparéil.

REMARQUE

• Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.
• Il n'est pas possible d'utiliser cet apparéil en connectant son port USB à un PC au moyen d'un cable USB.
  Nutilise pas de cables dextension pour connecter un dispositif de mmoire USB. Ceux-ci neuent causer des interfrences radio avec les autres appareils

59

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion d'antennes FM/AM (uniquement pour le modele FM/AM)

Connectez l'antenne, symtonisez une émission, puis déplacez l'antenne dans la position où le bruit d'arrière-plan devient minime. Ensuite, fixez l'antenne avec du ruban adhésié ou autre. ("Écoute d'émissions FM/AM (uniquement pour le modele FM/AM)" (p. 77))

• Si vous ne parvenez pas à receivevoir un signal radiodiffuse de bonne qualité, nous给您 recommandons d'installer une antenné extérieure. Renseignez-vous dans le magasin où vous avons acheté l'article pour en savoir plus.

REMARQUE

Assurez-vous que les bornes des fils de l'antenne à boucle AM n'entrent pas en contact avec les parties métalliques du panneau.

Panneau avant

hage

Panneau arrière

60

Télécommande

Contents

Connexions Lecture Reglages Conseils Annexe

Utilisation de l'antenne à boucle AM

Antenne fixeau mur

Fixez directement au mur sans monter.

Clou, broquette, etc.

Antenne posée sans fixation

Procedez comme indiqué ci-dessus pour le montage.

Lors du montage, se reporter à "Montage de l'antenne à boucle AM".

Montage de l'antenne à boucle AM

1 Passez le support à travers le bas de l'antenne cadre et repliez-le vers l'avant.
2 Insérez la partie saillante dans le trou carré du support.

Panneau avant

hage

Panneau arrière

61

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'une antenné DAB/FM (uniquement pour le modele FM/DAB)

Après avoir connecté l'antenne et vérifié la réception d'un signal DAB, utilisez la fonction "Aide Recherche" pour couver la meilleure position de réception, puis fixez l'antenne avec du ruban adhésié à cette position. Suivez les instructions de "Vérification de l'intensité de la réception des stations (Aide Recherche)" (p. 97) pour obtenir le meilleur résultat.

Pour un meilleur résultat, placez l'antenne interieure foumie contre un mur en la déployant à l'horizontale, parallèlement au sol (sans le toucher), puis fixez au mur les deux attaches situées aux extrémilés. Ce type d'antenne est directionnel, et pour un meilleur résultat, il est conseillé de l'orienter correctement vers le lieu de transmission.
- Par exemple, si la tour de transmission est au nord, les deux extrémités de l'antenne (avec les attaches) doivent être déployées vers l'ouest et l'est.
- Si vous ne parvenez pas à receivevoir un signal radiodiffuse de bonne qualité, nous vous recommendans d'installer une antenné extérieure. Renseignez-vous dans le magasin où vous avons acheté l'article pour en savoir plus.

Panneau avant

hage

Panneau arrête

62

Télécommande

Contents

Connexions Lecture Reglages Consels Annexe

Connexion à un réseau domestique (LAN)

Cet apparéil peut se connecter à un réseau en utilisant un LAN cable ou un réseau local sans fil.

Vous pouvez connecter cet apparéil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d'opérations, comme suit.

• Lecture d'audio en réseau, tel qu'une radio Internet, et de serveurs media
• Lecture de services de diffusion de musique
• Utilisation de la fonction Apple AirPlay
• Fonctionnement de cet apparéil via le réseau
• Fonctionnement avec le système audio surround multi-pieces sans fil HEOS
• Mise à jour du micrologiciel

Contactez un ISP (Internet Service Provider) ou un magasin d'informatique pour la connexion à Internet.

LAN filaire

Pour effectuer des connexions via un LAN cable, utilisez un cable LAN pour connecter le routeur a cet apparéil, comme illustré dans la figure ci-dessous.

Panneau avant

hage

Panneau arrière

63

Télécommande

Contents

xions

ages Conseils Annexe

LAN sans fil

Lors de la connexion à un réseau local sans fil, laissez l'antenne en tige pour le réseau local sans fil/la connexion Bluetooth à la verticalie sur le panneau arrêté.

Voir "Config.Wi-Fi" pour savoir comment connecter à un routeur de réseau local sans fil. (p. 210)

• Lorsque vous utilisez cet apparéil, nous vous recommendons d'utiliser un routeur équipé des fonctions suivantes:

• Serveur DHCP intégré

Cette fonction attribue automatique une adresse IP au LAN.

• Commutateur 100BASE-TX intégré

Lorsque vous connectez plusieurs appareils, nous vous recommendons d'utiliser un hub de commutation ayant une vitesse d'au moins 100 Mbps

• N'utilise qu'un cable STP blindo ou un cable LAN ScTP (faclement disponibles dans les magasins d'electronique). (CAT-5 ou supérieur recommendé).

• Il est recommandé d'utiliser un cable LAN normal de type blinde.

Si vous utilisez un cable de type plat ou non-blinde, le bruit peut perturber les autres apparreils.

Lorsque cet apparéil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l'adresse IP, etc., dans le "Réseau". (p. 209)

REMARQUE

• Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d'accès à Internet ou un magasin d'informatique pour plus de détails.
• Cet apparériel n'est pas compatible avec PPPoE. Un routeur compatible PPPoE est nécessaire si votre ligne contractée n'est pas configurée pour être utilisée avec PPPoE.
• Ne connectez pas uneborne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur.
• Plusieurs services en ligne peuvent être interrompus sans préavis.

Panneau avant

hage

Panneau arrête

64

Télécommande

Contents

Connexions

Ture Reglages Conseils Annexe

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuees, inserez la fiche d'alimentation dans la prise murale.

Vers la prise murale (230 V CA, 50/60 Hz)

Panneau avant

hage

Panneau arrière

65

Télécommande

Contenu

Utilisation basique

Mise sous tension 67

Selection de la source d'entrée 67

Réglage du volume 68

Coupure temporaire du son (Sourdine) 68

Selection d'un mode d'ecoute 130

Lecture d'un apparéil

Lecture avec les lecteurs DVD/Blu-ray Disc 68

Lecture du contenu d'un dispositif mémoire USB 69

Écouter de la musique sur un périphérique Bluetooth 73

Écoute d'émissions FM/AM (uniquement pour le modele FM/AM) 77

Écoute d'émissions FM/DAB (uniquement pour le modele FM/ DAB) 88

Lecture audio/service en réseau

Écoute de Radio Internet 104

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 106

Obtenir HEOS App 110

Fonction AirPlay 119

Fonction Spotify Connect 122

Fonctions pratiques

Fonctions pratiques 123

Fonction de contrôle HDMI 142

Fonction Menu intelligent 143

Fonction de minuterie sommeil 145

Fonction de selection rapide plus 147

Fonction de verrouillage du panneau 150

Fonction de verrouillage à distance 152

Autres fonctions

Fonction de contrôle Internet 153

Lecture dans la ZONE2 (differente piece) 155

Panneau avant

Affichage

Panneau arrête

66

Télécommande

Index

Utilisation basique

Mise sous tension

1 Appuyez sur POWER pourmettre l'appareil sous tension.

• Vous pouvez appuyer sur la touche de seLECTION de la source d'entree lorsque l'appareil est en mode veille pour lemettre sous tension.
• Vous pouvez également passer en mode veille en appuyant sur sur l'appareil principal.

Selection de la source d'entrée

1 Appuyez sur la touche de selection de la source d'entrée pour la lecture.

La source d'entrée souhaitee peut etre selectionnee directement.

• Vous pouvez également selectionner la source d'entrée en actionnant la touche SOURCE SELECT sur l'appareil principal.

67

Réglage du volume

1 Utilisez VOLUME pour regler le volume.

• La plage de réglage varie en fonction du signal d'entrée et du réglage de niveau du canal.
• Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l'appareil principal.

Coupure temporaire du son (Sourdine)

1 Appuyez sur MUTE 品

• Le témoin MUTE de l'écran clignote.
• s'affiche sur l'écran du téléviseur.

• Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 170)
• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Lecture avec les lecteurs DVD/Blu-ray Disc

Vous trouverez ci-dessus la procEDURE pour la lecture avec les lecteurs DVD/Blu-ray Disc.

1 Préparez la lecture.

① Allumez le subwoofer, le lecteur et la TV.
② Sélectionnez l'entrée de cet apparéil en guise d'entrée TV.

2 Appuyez sur POWER pourmettre l'appareil sous tension.

3 Appuyez sur DVD ou Blu-ray pour commuter une source d'entrée pour un lecteur utilisé pour la lecture.

4 Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

Lecture du contenu d'un dispositif mémoire USB

• Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent êtrelus sur cet apparéil.
• Cet apparéil est compatible avec les dispositifs mémoire USB au format "NTFS" ou "FAT32".
• Les types de format audio et les caractéristiques de lecture prises en charge par cet apparéil sont les suivants.
  Voir "Lecture de dispositifs mémoire USB" (13 p. 256) pour plus de détails.

WMA
MP3
WAV
MPEG-4 AAC
- FLAC
Apple Lossless
DSD

69

Contents

Connexions

Are Reglages Conseils Annexe 1

Lecture des fichiers d'un dispositif mémoire USB

1 Insérez une clé USB formatée en “FAT32” ou “NTFS” sur le port USB.
2 Appuyez sur USB pour passer à la source d'entrée "USB".
3 Sélectionnéz le nom de cet apparéil.

4 Parcourez la musique sur votre dispositif mémoire USB et sélectionnez une musique à生存.

• Quand vous selectionnez une musique à dire, on vous demandera comment vous pouze écouter votre musique.

Jouez maintainant :	Insère l'objet dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'objet sélectionné.
Jouer la prochaine :	Insère l'objet à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'objet directement à la fin de la liste.

Panneau avant

hage

Panneau arrête

70

Contents Connexions

Réglages Consels Anneke

5 Utilisez pour selectionner "Jouez maintainant" ou "Jouer & Remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
▶/II	Lecture / Pause
I-<▶>I	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passez à la page précédent/page suivante dans l'affichage de la liste

Lorsqu'un fichier audio MP3 contient des images de I'album, celles-ci peuvent etre affichees pendant la lecture du fichier.

REMARQUE

• Notez que Denon ne pourrait être tenu responsable de quelque maniere que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appleil avec le dispositif mémoire USB en question.
  Lorsqu'un dispositif mémoire USB est connecté à cet apparéil, l' apparéil charge tous les fichiers qui s'y trouvent. Le chargement peut prendre un certain temps si le dispositif mémoire USB contient un nombre important de dossiers ou de fichiers.

Panneau avant

hage

Panneau arrête

71

Télécommande

Contents Connexions

Réglages Consels Anneke

- Opérations accessibles dans le menu des options

"Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Régl niv.canal)" (p. 126)
"Réglage du tonalité (Tonalité)" (p. 127)
"Affichage de la video voulue lors de la lecture audio (Select.video)" (p. 128)
"Lecture de la même musique dans toutes les zones (Stereo tt zones)" (p. 129)

Panneau avant

hage

Panneau arrête

72

Télécommande

Écouter de la musique sur un périphérique Bluetooth

Les fichiers musicaux sur les périhériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet apparéil via un apparuiement et en connectant cet apparéil à l'aide du périhérique Bluetooth.

La communication est possible jusqu'à une distance d'environ 30 m.

REMARQUE

Pour lire de la musique a partir d'un périhérique Bluetooth, le périhérique Bluetooth doit prendre en charge le profil A2DP.

73

Contents Connexions

Réglages Consels Anneke

Lecture de musique à partir d'un périphérique Bluetooth

Afin d'écouter de la musique à partir d'un périhérique Bluetooth sur cet apparéil, le périhérique Bluetooth doit d'abord être apparéi avec cet apparéil.

Une fois le périphérique Bluetooth appariet, il n'a pas besoin d'être appariet à nouveau.

1 Appuyez sur POWER pourmettre l'appareil sous tension.
2 Appuyez sur Bluetooth.
Lors de la première utilisation, l'appareil ira en more d'appariement automatiquement et "Pairing..." apparaitra sur I'ecran de I'appareil.
3 Activez les réglages Bluetooth sur votre périphérique mobile.

4 Sélectionnez cet apparéil lorsqu'on nom s'affiche dans la liste des apparéils affichés sur l'écran du périphérique Bluetooth.

Connectez-vous au périphérique Bluetooth pendant que "Pairing" est affché sur l'écran de l'appareil.

Effectuez la connexion avec le péripérisque Bluetooth à proximé de l'appareil (environ 1 m).

5 Lecture de musique à l'aide de n'importe qu'elle application sur votre périphérique Bluetooth.

Le périhérique Bluetooth peut également être commandé avec la télécommande de cet apparéil.
- La prochaine fois que le bouton Bluetooth sera pressé sur la télécommande, cet appeareil se connectera automatiquement au dernier périphérique Bluetooth connecté.

Touches de commande	Fonction
►/II	Lecture / Pause
►	Passer à la plage précédente/Passer à la plage suivante

• Appuyez sur STATUS de cet appeareil pendant la lecture pour basculer l'affichage sur le nom du titre, nom de l'artiste, nom de l'album, etc.

Panneau avant

hage

Panneau arrête

74

Télécommande

Contents

Connexions

Réglages Conseils Annexe

Apparlement avec d'autres périphériques Bluetooth

Jumeler un apparéil Bluetooth avec l' apparéil.

1 Activez les réglages Bluetooth sur votre périphérique mobile.
2 Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes. L'appareil passera en mode d'appariement.
3 Sélectionnez cet apparéil lorsque son nom s'affiche dans la liste des apparéils affichés sur l'écran du périphérique Bluetooth.

• Cet apparéil peut être apparé à un maximum de 8 périhériques Bluetooth. Lorsqu'un 9e périhérique Bluetooth est apparé, il sera enregistré à la place du plus ancien périhérique enregistré.
• Vous pouvez également passer en mode d'apparitionen en appuyant sur le bouton OPTION lorsqu'on écran de lecture est affché et en scélectionnant "Mode couplage" dans le menu d'options affché.

REMARQUE

• Pour faire fonctionner le périhérique Bluetooth avec la télécommande de cet apparéil, le périhérique Bluetooth doit prendre en charge le profil AVRCP.
• La télécommande de cet apparéil n'est pas garantie de fonctionner avec tous les périḥériques Bluetooth.
• Selon le type de périphérique Bluetooth, cet apparéil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

- Opérations accessibles dans le menu des options

Appariement avec d'autres periphériques Bluetooth (p. 75)
- "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Régl niv.canal)" (12 p. 126)
"Réglage du tonalité (Tonalité)" (p. 127)
"Affichage de la video voulue lors de la lecture audio (Select.video)" (p. 128)
"Lecture de la même musique dans toutes les zones (Stereo tt zones)" (p. 129)

Panneau avant

hage

Panneau arrête

75

Télécommande

Contents Connexions

Réglages Consels Anneke

Reconnexion à cet apparéil à partir d'un périphérique Bluetooth

1. Une fois l'appariume terminé, vous pouvez connecter le périphérique de Bluetooth sans effectuer d'opération sur cet apparéil.
2. Cette opération doit également être effectuee lorsque vous commutez la périphérique Bluetooth pour la lecture.

1 Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter.
2 Activez le réglage Bluetooth du périphérique Bluetooth à connecter.
3 Sélectionnez cet apparéil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth.
4 Ecoutez de la musique à l'aide de n'importe qu'elle application sur toute périhérique Bluetooth.

• L'écran passé automatiquement sur l'écran de lecture "Bluetooth" si un apparéil Bluetooth est connecté et que l' apparéil est allumé.
  Lorsque les parametres "Contrôle reseau" de cet apparil sont regles sur Toujours actif et un periphérique Bluetooth est connecte avec I'unité en etat de veille, l'alimentation de I'apparil se mettra sous tension automatquement. (p. 213)

Panneau avant

hage

Panneau arrête

76

Télécommande

Écoute d'émissions FM/AM (uniquement pour le modele FM/AM)

Contents Connexions

Réglages Consels Anneke

Écoute de diffusion FM/AM

1 Connectez l'antenne. ("Connexion d'antennes FM/AM (uniquement pour le modele FM/AM)" (p. 60))
2 Appuyez sur TUNER pour passer à la source d'entrée "Tuner".

[Afficheur de cet apparéil]

3 Appuyez sur OPTION.

L'écran de menu d'options s'affiche.

4 Utilisez pour selectionner "FM/AM", puis appuyez sur ENTER.

Cela affiche la bande de réception de l'écran d'entrée.

5 Utilize pour sélectionner "FM" ou "AM", puis appuyez sur ENTER.

FM : Pour écouter une station FM.

AM: Pour écouter une station AM.

6 Appuyez sur TUNE + ou TUNE - pour selectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu'à ce qu'une station radio disponible soit trouvée. Ensuite, le balayage s'interrrompt automatiquement et la station radio est diffusée.

• Les modes disponibles pour la réception de stations FM sont le mode "Automatique" qui permet de rechercher automatiquement les stations disponibles et le mode "Manuel" qui permet de rechercher les stations manuellement à l'aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur "Automatique". Vous pouvez également utiliser l'option "Accord direct" pour rechercher une station en entrant directement sa fréquence.

En mode "Automatique", vous ne pouvez pas rechercher des stations radio si la réception est mauvaise.

Dans ce cas de figure, utilisez le mode "Manuel" ou le mode "Accord direct" pour rechercher la station de votre choix.

Touches de commande Fonction

TUNE +, - Sélectionner la station radio (haut/bas)
CH/PAGE ▲▼	Sélectionner les stations radio préréglées
△ ∇	Sélectionner la station radio (haut/bas)
◁▷	Sélectionner les stations radio préréglées

Panneau avant

hage

Panneau arrête

78

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

- Opérations accessibles dans le menu des options

"Réglage par saisie de la fréquence (Accord direct)" (p. 80)
- Recherche RDS" (p. 80)
- "Recherche PTY" (p. 81)
- "Recherche TP" (18 p. 82)
- "Texte Radio" (1984) p. 82
"Modification du mode de syntonisation (Mode d'accord)" (p. 83)
- "Réglage des stations et préréglage automatique des stations (Préréglage auto)" (19 p. 83)
"Prérglage de la station radio actuelle (Mém. Prérglages)" (p. 84)
"Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)" (p. 85)
"Saut des stations radio prerégles (Passer prérégl.)" (p. 86)
- "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Régl niv.canal)" (p. 126)
“Réglage du tonalité (Tonalité)” (p. 127)
"Affichage de la video voulue lors de la lecture audio (Select.video)" (p. 128)
"Lecture de la même musique dans toutes les zones (Stereo tt zones)" (p. 129)

Panneau avant

hage

Panneau arrête

79

Télécommande

Contents Connexions

Réglages Consels Anneke

Réglage par saisie de la fréquence (Accord direct)

Vous pouvez entre directement la fréquence de réception pour la syntonisation.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Accord direct", puis appuyez sur ENTER.
L'écran qui vous permet d'entrez la fréquence s'affiche.
3 Utilisez pour selectionner le numero, puis appuyez sur .
- Si est appuyee, l'entree precedente est immediatement annulée.
4 Repetez l'etape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.
5 Quand le reglage est terminé, appuyez sur ENTER. La fréquence préréglée est mise au point.

Recherche RDS

Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique.

Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS.

Notez que la fonction RDS n'est opérationnelle que lors de la réception de stations compatibles RDS.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Recherche RDS", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

La recherche de stations émettant en RDS démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

hage

Panneau arrête

80

Télécommande

Contents Connexions

Réglages Consels Anneke

Recherche PTY

Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY).

PTY identifie le type de programme RDS.

Les types de programmes disponibles sont affichés de la façon suivante:

NEWS	Informations	WEATHER	Météo
AFFAIRS	Affaires courantes	FINANCE	Finance
INFO	Informations	CHILDREN	Programme pour enfants
SPORT	Sports	SOCIAL	Affaires sociales
EDUCATE	Education	RELIGION	Religion
DRAMA	Drame	PHONE IN	Entrée de téléphone
CULTURE	Culture	TRAVEL	Voyages
SCIENCE	Science	LEISURE	Détente
VARIED	Divers	JAZZ	Musique jazz
POP M	Musique pop	COUNTRY	Musique country
ROCK M	Musique rock	NATION M	Musique nationale
EASY M	Musique pour tous	OLDIES	Classique légère
LIGHT M	Vieux titres	FOLK M	Classique
CLASSICS	Musique folk	DOCUMENT	Autres musiques

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Recherche PTY", puis appuyez sur ENTER.
3 Utilisez pour appeler le type de programme souhaite.
4 Appuyez sur ENTER.

La recherche PTY démarre alors automatiquement.

• Si vous utilisez < > dans les 5 secondes suivant I'affichage du nom de la station de diffusion sur I'affichage, vous pouvez rechercher une station différente.

Panneau avant

hage

Panneau arrête

81

Télécommande

Contents Connexions

Réglages Consels Anneke

Recherche TP

TP identifie les programmes d'infos sur le traffic routier.

Ceci vous permet de vous renseigner facilement sur le traffic routier avant de quitter votre domicile.

Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d'infos routières (stations TP).

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Recherche TP", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

La recherche TP démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Texte Radio

RT permet aux stations RDS d'envoyer des messages qui s'affichent directement à l'écran.

"Texte Radio" s'affiche à l'écran lorsque des données de texte radio sont reçues.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Texte Radio", puis appuyez sur ENTER.
3 Utilisez pour selectionner "Marche", puis appuyez sur ENTER.

• Pendant la réception d'une station émettant du RDS, les textes transmis seront affichés.
• Si aucune donnée de texte n'est transmise, le message "NO TEXT DATA" s'affiche.

Panneau avant

hage

Panneau arrête

82

Télécommande

Contents Connexions

Réglages Consels Anneke

Modification du mode de symponisation (Mode d'accord)

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas regler automatiquement avec le mode "Automatique", passez alors au mode "Manuel" et effectuez le réglage manuellement.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Mode d'accord", puis appuyez sur ENTER.
3 Utilisez pour selectionner le mode de syntonisation, puis appuyez sur ENTER.

Automatique :	Recherche et accord automatiques sur une station radio receivable.
Manuel :	Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Réglage des stations et préréglage automatique des stations (Préréglage auto)

Un maximum de 56 stations radio peut être automatiquement prérégle.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Préroglage auto", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

L'appareil commence à symponiser les stations radio automatiquement et à les prérégler.

Lorsque le preréglage est terminé, la mention "Terminé" s'affiche pendant environ 5 secondes et l'écran du menu d'options s'étéint.

La mémoire de prêrglage est écrasée.

Panneau avant

hage

Panneau arrière

83

Télécommande

Contents Connexions

Réglages Consels Anneke

Préroglage de la station radio actuelle (Mém.Préroglages)

Vous pouvez prerégler vos stations radio préféérées afin de les retrouver plus facilement.

Vous pouvez prerégler jusqu'à 56 stations.

1 Accordez la station émettrice que vous souhaitez prérégler. ("Écoute de diffusion FM/AM" (p. 78))
2 Appuyez sur OPTION.

L'écran de menu d'options s'affiche.

3 Utilisez pour selectionner "Mém.Préroglages", puis appuyez sur ENTER.

La liste des canaux prédéfinis s'affiche.

4 Utilisez pour selectionner le canal que vous souhaitez prerégler, puis appuyez sur ENTER.

La station radio actuelle est preréglée.

Pour prerégler d'autres stations, repêze les étapes 1 à 4.

Écoute des stations préregliées

1 Utilisez CH/PAGE ▲▼ pour sélectionner la chaine prépréglée souhaitée.

• Vous pouvez également sélectionner les stations de radio prérigées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal.

Panneau avant

hage

Panneau arrête

84

Télécommande

Contents Connexions

Réglages Consels Anneke

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)

Vous pouvez utiliser le nom de la station radio prérgée ou le modifier.
Vous pouvez enter jusqu'à 8 caractères.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Nom prereglé", puis appuyez sur ENTER.
L'écran "Nom préréglé" s'affiche.
3 Utilisez pour Sélectionner le groupe de la station de diffusion à nommer.
4 Utilisez pour selectionner la station radio a nommer, puis appuyez sur ENTER.

5 Utilisez pour selectionner l'étiquette du nom, puis appuyez sur ENTER.
L'écran qui vous permet de modifier le Nom prépréglé s'affiche.
- Si vous sélectionnez "Param.défaut", l'appareil affiche de nouveau la fréquence.
6 Saisissez les caractères, puis appuyez sur "OK".
7 Appuyez sur OPTION pour revenir à l'écran précédent.

Panneau avant

hage

Panneau arrête

85

Télécommande

Contents Connexions

Réglages Conseils Anneke

Saut des stations radio préréglées (Passer prérégl.)

Executez la mémoire de prépréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d'une station de radio est grandement facilitée par le saut de mémoires inutilles.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Passer prérégl," puis appuyez sur ENTER.

L'écran "Passer préégl." s'affiche.

3 Pour définir les stations à ignorer par groupes

① Utilize pour Sélectionner le groupe de stations radio à ignorer.
② Appuyez sur △ pour sélectionner "Régler - sur Passer", puis appuyez sur ENTER.

Sautez toutes les stations de radio qui sont inclues dans le groupe sélectionné *-.

(*estlenumero du groupe selectionne.)

Pour défini�rees stations à ignorer par stations

① Utilisez pour Sélectionner le groupe de stations radio à ignorer.
② Utilisez △∇ pour sélectionner la station radio à ignorer.
③ Utilize < pour selectionner "Passer". La station selectionnee ne s'affiche pas.

4 Appuyez sur OPTION pour revenir à l'écran précédent.

86

Contents Connexions

Réglages Consels Anneke

Annulation de Passer préréglage

1 Lorsque l'écran "Passer prérégl." s'affiche, utilisez <> pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer.
2 Utilisez pour selectionner une station radio que vous ne souhaitez plus ignorer.
3 Utilize pour sélectionner "Marche". Le saut est annulé.

REMARQUE

"Passer preregl" ne peut pas etre annulé pour les groupes.

Panneau avant

hage

Panneau arrête

87

Télécommande

Écoute d'émissions FM/DAB (uniquement pour le modele FM/DAB)

Voussouspoucezutiliserle tunierintegre de cetappareil pourécouterdes émissions FM et DAB.

Assurez-vous que l'antenna DAB/FM et l'antenna à boucle AM sont connectées à cet apparéil en premier.

A propos de la technologie DAB+

• La principale différence entre les technologie DAB et DAB + est le type de codec audio utilisé.

DAB:MPEG2

DAB+:MPEG4(AAC)

• Cet apparéil peut receivevoir des émissions DAB et DAB+.

88

Contents Connexions

Réglages Consels Anneke

Écoute d'émissions FM

1 Connectez l'antenne. ("Connexion d'une antenne DAB/FM (uniquement pour le modele FM/ DAB)" (p. 62))
2 Appuyez sur TUNER pour passer à la source d'entrée "Tuner".
3 Appuyez sur OPTION. L'écran de menu d'options s'affiche.
4 Utilisez pour selectionner "FM/DAB", puis appuyez sur ENTER. Cela affiche la bande de reception de I'ecran d'entree.
5 Utilisez pour sélectionner "FM", puis appuyez sur ENTER.

FM : Pour écouter une station FM.

DAB: Pour écouter une station DAB.

Voir "Écoute d'émissions DAB" (p. 95) pour plus d'informations sur l'écoute de DAB.

[Écran du télévisueur]
[Afficheur de cet apparéil]

01 F# 87.50MHz

6 Appuyez sur TUNE + ou TUNE - pour selectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu'à ce qu'une station radio disponible soit trouvée. Ensuite, le balayage s'interrrompt automatiquement et la station radio est diffusée.

• Les modes disponibles pour la réception de stations FM sont le mode "Automatique" qui permet de rechercher automatiquement les stations disponibles et le mode "Manuel" qui permet de rechercher les stations manuellement à l'aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur "Automatique". Vous pouvez également utiliser l'option "Accord direct" pour rechercher une station en entrant directement sa fréquence.

En mode "Automatique", vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode "Manuel" ou le mode "Accord direct" pour rechercher la station de votre choix.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Réglages Consels Annexe

Touches de commande Fonction

TUNE +, - Sélectionner la station radio (haut/bas)
CH/PAGE ▲▼	Sélectionner les stations radio préréglées
△ ∇	Sélectionner la station radio (haut/bas)
◁▷	Sélectionner les stations radio préréglées

- Opérations accessibles dans le menu des options

• Reglage par saisie de la fréquence (Accord direct) (198 p. 91)
• Recherche RDS" (p. 91)
• "Recherche PTY" (p. 92)
• "Recherche TP" (p. 93)
• "Texte Radio" (p. 93)
  "Modification du mode de syntonisation (Mode d'accord)" (p. 94)
• "Réglage des stations et préréglage automatique des stations (PréRéglage auto)" (ICP 94)
  "Prérglage de la station de radio FM/DAB actuelle (Mém.Prérglages)" (p. 100)
  "Saisie d'un nom pour la station émettrice préregée (Nom prépréglé)" (p. 101)
  "Saut des stations radio prerégles (Passer prerégl.)" (p. 102)
  "Réglagedut tonalité(Tonalité)"(p.127)
  "Affichage de la video voulue lors de la lecture audio (Select.video)" (12 p. 128)
  "Lecture de la même musique dans toutes les zones (Stereo tt zones)" (p. 129)

Panneau avant

hage

Panneau arrête

90

Télécommande

Contents Connexions

Réglages Consels Anneke

Réglage par saisie de la fréquence (Accord direct)

Vous pouvez entre directement la fréquence de réception pour la syntonisation.

1 Appuyez sur OPTION pendant la réception FM.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Accord direct", puis appuyez sur ENTER.
L'écran qui vous permet d'entrée la fréquence s'affiche.
3 Utilisez pour selectionner le numero, puis appuyez sur .
- Si est appuyee, l'entree precedente est immediatement annulée.
4 Repetez l'etape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.
5 Quand le réglage est terminé, appuyez sur ENTER. La féquence prépréglée est mise au point.

Recherche RDS

Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique.

Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS.

Notez que la fonction RDS n'est opérationnelle que lors de la réception de stations compatibles RDS.

1 Appuyez sur OPTION pendant la réception FM.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Recherche RDS", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

La recherche de stations émettant en RDS démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

hage

Panneau arrête

91

Télécommande

Contents Connexions

Réglages Consels Anneke

Recherche PTY

Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY).

PTY identifie le type de programme RDS.

Les types de programmes disponibles sont affichés de la façon suivante:

NEWS	Informations	WEATHER	Météo
AFFAIRS	Affaires courantes	FINANCE	Finance
INFO	Informations	CHILDREN	Programme pour enfants
SPORT	Sports	SOCIAL	Affaires sociales
EDUCATE	Education	RELIGION	Religion
DRAMA	Drame	PHONE IN	Entrée de téléphone
CULTURE	Culture	TRAVEL	Voyages
SCIENCE	Science	LEISURE	Détente
VARIED	Divers	JAZZ	Musique jazz
POP M	Musique pop	COUNTRY	Musique country
ROCK M	Musique rock	NATION M	Musique nationale
EASY M	Musique pour tous	OLDIES	Classique légère
LIGHT M	Vieux titres	FOLK M	Classique
CLASSICS	Musique folk	DOCUMENT	Autres musiques

1 Appuyez sur OPTION pendant la réception FM.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Recherche PTY", puis appuyez sur ENTER.
3 Utilisez pour appeler le type de programme souhaite.
4 Appuyez sur ENTER.

La recherche PTY démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

hage

Panneau arrête

92

Télécommande

Contents Connexions

Réglages Consels Anneke

Recherche TP

TP identifie les programmes d'infos sur le traffic routier.

Ceci vous permet de vous renseigner facilement sur le traffic routier avant de quitter votre domicile.

Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d'infos routières (stations TP).

1 Appuyez sur OPTION pendant la réception FM.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Recherche TP", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

La recherche TP démarre alors automatiquement.

• Si vous utilise dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Texte Radio

RT permet aux stations RDS d'envoyer des messages qui s'affichent directement à l'écran.

"Texte Radio" s'affiche à l'écran lorsque des données de texte radio sont reçues.

1 Appuyez sur OPTION pendant la reception FM.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Texte Radio", puis appuyez sur ENTER.
3 Utilizez pour selectionner "Marche", puis appuyez sur ENTER.

• Pendant la réception d'une station émettant du RDS, les textes transmis seront affichés.
• Si aucune donnée de texte n'est transmise, le message "NO TEXT DATA" s'affiche.

Panneau avant

hage

Panneau arrête

93

Télécommande

Contents Connexions

Réglages Consels Anneke

Modification du mode de syntonisation (Mode d'accord)

Vouss pouvez changer de mode de syntonisation pour rechercher des stations FM. Si vous ne pouvez pas regler automatiquement avec le mode "Automatique", passez alors au mode "Manuel" et effectuez le réglage manuellement.

1 Appuyez sur OPTION pendant la réception FM.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Mode d'accord", puis appuyez sur ENTER.
3 Utilisez pour selectionner le mode de syntonisation, puis appuyez sur ENTER.

Automatique :	Recherche et accord automatiques sur une station radio receivable.
Manuel :	Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Réglage des stations et préréglage automatique des stations (Préréglage auto)

Un maximum de 56 stations radio peut être automatiquement prérégle.

1 Appuyez sur OPTION pendant la reception FM.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Préroglage auto", puis appuyez sur ENTER.
3 Appuyez sur ENTER.

L'appareil commence à symponiser les stations radio automatiquement et à les préregler.

Lorsque le preréglage est terminé, la mention "Terminé" s'affiche pendant environ 5 secondes et l'écran du menu d'options s'eteint.

La mémoire de prépréglage est écrasée.

Panneau avant

hage

Panneau arrête

94

Télécommande

Contents Connexions

Réglages Consels Anneke

Écoute d'émissions DAB

1 Connectez l'antenne. ("Connexion d'une antenne DAB/FM (uniquement pour le modele FM/ DAB)" (p. 62))
2 Appuyez sur TUNER pour passer à la source d'entrée "Tuner".
3 Appuyez sur OPTION. L'écran de menu d'options s'affiche.
4 Utilisez pour selectionner "FM/DAB", puis appuyez sur ENTER. Cela affiche la bande de reception de I'ecran d'entree.
5 Utilisez pour selectionner "DAB", puis appuyez sur ENTER.

FM: Pour écouter une station FM.

DAB: Pour écouter une station DAB.

• Recherche automatique les stations DAB lorsque DAB est selectionné pour la première fois après l'achat.

[Écran du télévisueur]
[Afficheur de cet apparéil]

01 DB8 Station1

6 Appuyez sur TUNE + ou TUNE - pour selectionner la station que vous souhaitez écouter.

Touches de commande Fonction
TUNE +, - Sélectionner la station radio (haut/bas)
CH/PAGE ▲▼	Sélectionner les stations radio préréglées
△ ∇	Sélectionner la station radio (haut/bas)
◁▷	Sélectionner les stations radio préréglées

Panneau avant

hage

Panneau arrête

95

Télécommande

Contents Connexions

Réglages Consels Anneke

- Opérations accessibles dans le menu des options

-Balayage automatique des stations DAB (Scan Auto)" (p.96)
- "Vérification de l'intensité de la réception des stations (Aide Recherche)" (ICP 97)
- "Réglage de l'ordre des stations en cours de diffusion (Ordre/stations)" (p. 97)
- "Compression de la plage dynamique (DRC)" (1998) p. 98
"Réinitialisation des réglages DAB (Réinit DAB)" (p. 98)
- "Vérification de la version DAB actuelle (version du DAB)" (p. 99)
"Prérglage de la station de radio FM/DAB actuelle (Mém. Prérglages)" (19 p. 100)
"Saisie d'un nom pour la station émettrice préréglée (Nom préréglée)" (p. 101)
"Saut des stations radio préregliées (Passer prérégl.)" (p. 102)
"Reglage du tonalite (Tonalite)" (p. 127)
"Affichage de la video voulue lors de la lecture audio (Select.video)" (p. 128)
"Lecture de la même musique dans toutes les zones (Stéreott zones)" (p. 129)

Balayage automatique des stations DAB (Scan Auto)

Cette fonction balaye automatique les stations DAB et cree une liste de services qui peuvent etre reçus.

1 Appuyez sur OPTION pendant la reception DAB.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Scan Auto", puis appuyez sur ENTER.
3 Appuyez sur ENTER. L'appareil commence à rechercher des stations DAB.

Panneau avant

hage

Panneau arrête

96

Télécommande

Contents Connexions

Réglages Consels Anneke

Vérification de l'intensité de la réception des stations (Aide Recherche)

Permet d'afficher l'intensité en réception de la fréquence en cours de syntonisation. Utilisez cette fonction si la réception de votre station préféère est impossible.

1 Appuyez sur OPTION pendant la réception DAB. L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Aide Recherche", puis appuyez sur ENTER.
3 Utilisez pour selectionner la fréquence sur laquelle vous souhaitez effectuer la symtonisation. Une fois la fréquence selectionnée, 4 à 5 secondes sont nécessaires pour afficher correctement le signal de la réception.
4 Au besoin, reglez la position de l'antenne, de sorte que le niveau du signal de la réception dépasse le repère "5". La réception de la station est désormais possible.
5 Appuyez sur ENTER. Sélectionnez une station.

• Les stations que vous avez sélectionnées aparavant peuvent être à nouveau sélectionnées en appuyant sur TUNE + ou TUNE - sur la télécommande.

Panneau avant

hage

Panneau arrière

97

Télécommande

Contents Connexions

Réglages Consels Anneke

Compression de la plage dynamique (DRC)

Compression de la gamme dynamique (différence entre lessons forts et faibles).

1 Appuyez sur OPTION pendant la réception DAB.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "DRC", puis appuyez sur ENTER.
3 Utilisez pour selectionner le niveau de compression.

1/1/2 /Arrêt (Défaut:1)

Réinitialisation des réglages DAB (Réinit DAB)

Lors de l'execution de la procédure "Réinit DAB", tous les réglages DAB sont réinitialisés.

1 Appuyez sur OPTION pendant la reception DAB.
L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Réinit DAB", puis appuyez sur ENTER.
3 Utilisez pour sélectionner "Réinit.", puis appuyez sur ENTER.

Tous les réglages DAB sont réinitialisés aux valeurs d'usine par défaut.

• Une fois "Réinit DAB" terminé, la fonction Scan Auto démarre automatiquement et créé une liste de services.

Panneau avant

hage

Panneau arrête

98

Télécommande

Contents Connexions

Réglages Consels Anneke

Vérification de la version DAB actuelle (version du DAB)

Permet d'afficher la version du module DAB.

1 Appuyez sur OPTION pendant la réception DAB. L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "version du DAB", puis appuyez sur ENTER.

Panneau avant

hage

Panneau arrête

99

Télécommande

Contents Connexions

Réglages Consels Anneke

Préroglage de la station de radio FM/DAB actuelle (Mém.Préroglages)

Vous pouvez prerégler vos stations radio préféries afin de les retrouver plus facilement.

Vous pouvez prerégler jusqu'à 56 stations.

La fonction preréglée est partagée par FM et DAB.

1 Accordez la station émettrice que vous souhaitez prérégler. ("Écoute d'émissions FM" (p. 89), "Écoute d'émissions DAB" (p. 95))
2 Appuyez sur OPTION.

L'écran de menu d'options s'affiche.

3 Utilisez pour selectionner "Mém.Préroglages", puis appuyez sur ENTER.

La liste des canaux prédéfinis s'affiche.

4 Utilizez pour selectionner le canal que vous souhaitez prerégler, puis appuyez sur ENTER.

La station radio actuelle est preréglee.

• Pour prérégler d'autres stations, répétez les étapes 1 à 4.

• Vous pouvez préregler votre station de radio préfééré en appuyant sur MEMORY sur la télécommande.

• Accordez la station émettrice que vous souhaitez prérégler. ("Écoute d'émissions DAB" (t p. 95))

• Appuyez sur MEMORY.
• Utilisez pour selectionner le canal que vous souhaitez prerégler.
• Appuyez sur MEMORY.

Écoute des stations préregliées

1 Utilisez CH/PAGE ▲▼ pour sélectionner la chaine préréglée souhaitée.

• Vous pouze également sélectionner les stations de radio prérgéées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal.

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)

Vous pouvez utiliser le nom de la station radio prérgée ou le modifier.
Vous pouvez entre jusqu'à 8 caractères.

1 Appuyez sur OPTION pendant la réception FM. L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Nom preréglé", puis appuyez sur ENTER. L'écran "Nom preréglé" s'affiche.

3 Utilizez pour selectionner le groupe de la station de diffusion a nommer.
4 Utilisez pour selectionner la station radio a nommer, puis appuyez sur ENTER.
5 Utilisez pour selectionner I'etiquette du nom, puis appuyez sur ENTER. L'écran qui vous permet de modifier le Nom prénége s'affiche. Si vous selectionnéz "Param.defaut", l'appareil affiche de nouveau la fréquence.
6 Saisissez les caractères, puis appuyez sur "OK".
7 Appuyez sur OPTION pour revenir à l'écran précédent.

Panneau avant

hage

Panneau arrête

101

Télécommande

Contents Connexions

Réglages Consels Anneke

Saut des stations radio préréglées (Passer prérégl.)

Executez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d'une station de radio est grandement facilitée par le saut de mémoires inutilles.

1 Appuyez sur OPTION pendant la réception FM.

L'écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Passer prérégl.", puis appuyez sur ENTER.

L'écran "Passer préégl." s'affiche.

3 Pour définir les stations à ignorer par groupes

① Utilize pour selectionner le groupe de stations radio à ignorer.
② Appuyez sur △ pour sélectionner "Régler -- sur Passer", puis appuyez sur ENTER.

Sautez toutes les stations de radio qui sont inclues dans le groupe sélectionné *-.

(* est le numéro du groupe sélectionné.)

Pour défini�rees stations à ignorer par stations

① Utilisez pour Sélectionner le groupe de stations radio à ignorer.
② Utilisez pour selectionner la station radio a ignorer.
③ Utilize < pour selectionner "Passer". La station selectionnee ne s'affiche pas.

4 Appuyez sur OPTION pour revenir à l'écran précédent.

Panneau avant

hage

Panneau arrête

102

Télécommande

Contents Connexions

Réglages Consels Anneke

Annulation de Passer prérégl.

1 Lorsque l'écran "Passer prérégl." s'affiche, utilisez <> pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer.
2 Utilisez pour selectionner une station radio que vous ne souhaitez plus ignorer.
3 Utilize pour sélectionner "Marche". Le saut est annulé.

REMARQUE

"Passer preregl." ne peut pas etre annulé pour les groupes.

Panneau avant

hage

Panneau arrête

103

Télécommande

Écoute de Radio Internet

• La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations Radio Internet en provenance du monde entier.
• Les stations radio Internet sur cet appeareil lisent le service de base de données fourni par la station radio Tuneln.
• Les types de format audio et les caractéristiques de lecture prises en charge par cet apparéil sont les suivants. Voir "Lecture de radio Internet" (p. 259) pour plus de détails.

WMA
MP3
MPEG-4 AAC

104

Contents

Connexions

Réglages Consels Annexe

Écoute de Radio Internet

1 Appuyez sur INTERNET RADIO.

• Vous pouvez également appuyer sur 電 (HEOS Music). Utilisez pour sélectionner "Radios internet Tunein", puis appuyez sur ENTER.

2 Sélectionnéz la station que vous souhaitez écouter.

Touches de commande Fonction
▶/■*	Lecture / Pause
↓←→-1*	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• Autorisé lors de l'écoute de Podcasts.

• L'affichageasse du titre de la plage au nom de la station de radio etc.à chaque fois que vous appuyez sur STATUS sur I'appareil principal.

REMARQUE

• Le service de base de données des stations radio peut être interrompu ou indisponible sans avertissement préalable.

- Opérations accessibles dans le menu des options

"Ajout des Favoris HEOS" (p. 124)
- "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Régl niv.canal)" (12 p. 126)
"Reglage du tonalite (Tonalite)" (p. 127)
"Affichage de la video voulue lors de la lecture audio (Select.video)" (p. 128)
" Lecture de la même musique dans toutes les zones (Stereo tt zones)" (p. 129)

Panneau avant

hage

Panneau arrête

105

Télécommande

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

• Cet apparéil peut dire les fichiers musicaux et les pistes de lecture (m3u, wpl) depuis des serveurs DLNA compatibles, comme un ordinateur ou un dispositif NAS, connectés à votre réseau.
• Formats pris en charge : Pour plus de détails, reportez-vous à "Lire un fichier sauvégardé sur un ordinateur ou sur un NAS" (p. 258).

WMA
MP3
WAV
MPEG-4 AAC
- FLAC
Apple Lossless
DSD

nage
Panneau arrête

106

Contents

Connexions

Are Reglages Conseils Annexe 1

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Suivez cette procédure pour dire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

1 Appuyez sur (HEOS Music).
2 Utilisez pour selectionner "Serveur de musique", puis appuyez sur ENTER.

3 Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

4 Parcourez la musique sur votre PC/NAS et selectionnez une musique à dire.

• Quand vous selectionnez une musique à dire, on vous demandera comment vous pouze écouter votre musique.

Jouez maintainant :	Insère l'objet dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'objet sélectionné.
Jouer la prochaine :	Insère l'objet à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'objet directement à la fin de la liste.

Panneau avant

hage

Panneau arrête

107

Télécommande

Contents Connexions

Réglages Consels Anneke

5 Utilisez pour selectionner "Jouez maintainant" ou "Jouer & Remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
/III	Lecture / Pause
I<\->I	Précédent / Suivant
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• L'affichage passé du titre de la plage, au nom de l'artiste, puis au titre de l'album à chaque fois que vous appuyez sur STATUS sur l'appareil principal.
• Lorsqu'un fjichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l'album, celles-ci peuvent etre affichees pendant la lecture du fjichier.
• Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d'afficher l'album pour les fichiers WMA.

REMARQUE

• Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l'audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l'aide d'un LAN cable.
• L'ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l'ordre alphabétique à cause des specifications du serveur, il se peut que la recherche par la premièrelette ne fonctionne pas correctement.

108

Contents Connexions

Réglages Consels Anneke

- Opérations accessibles dans le menu des options

"Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Régl niv.canal)" (p. 126)
"Réglage du tonalité (Tonalité)" (p. 127)
"Affichage de la video voulue lors de la lecture audio (Select.video)" (p. 128)
"Lecture de la même musique dans toutes les zones (Stereo tt zones)" (p. 129)

Panneau avant

hage

Panneau arrête

109

Télécommande

Contents Connexions

Réglages Consels Anneke

Obtenir HEOS App

Depuis HEOS App, you pouze utilise de nombreux services de diffusion de musique en ligne. Plusieurs options s'offrent a you selon vret situation géographique. Pour plus d'informations concernant les services disponibles dans voire zones géographique, rendez-vous sur http:// www.HEOSbyDenon.com

Téléchargez HEOS App sur iOS ou Android en recherchant "HEOS" sur l'App Store, sur Google Play ou sur Amazon Appstore.

Réglages Conseils Anneke

Compte HEOS

Voupez enregister un compte HEOS sur Compte HEOS (p. 215) dans le menu de cet appeareil ou en cliquant sur I'onglet "Musique", icone "Réglages" - dans le HEOS App.

Qu'est-ce qu'un Compte HEOS?

Un Compte HEOS est un compte principal ou "porte-clé" qui vous permet de contrôler tous les services de musique HEOS à l'aide un identifient et un mot de passer des unique.

Pourquoi se创建工作 un Compte HEOS?

Gracé à ce Compte HEOS, il vous suffit d'entrez votre identifient et leur mot de passer une seule fois pour tous les services de musique. Cela vous permet une utilisation rapide et facile de l'application sur différents dispositifs.

Il vous suffit de vous identifier sur votre Compte HEOS depuis n'importe quel dispositif, et vous aurez accès à tous vos services de musique associés. Vous pourrez ainsi direvres historique de lecture et vos listedes de lecture, meme chez des amis qui ecoutent leur musique sur leur propre systeme HEOS.

Se creer un Compte HEOS

À vous première utilisation d'un service de musique depuis le menu "Musique" principal de HEOS App, il vous sera demandé de créé un Compte HEOS.

■ Modifier son Compte HEOS

1 Appuyez sur l'onglet "Musique".
2 Sélectionnez l'icone Réglages en haut à gauche de l'écran.
3 Sélectionnez "Compte HEOS".
4 Changez votre zone géographique, votre mot de passer, supprimez votre compte ou déconnectez-vous.

Panneau avant

hage

Panneau arrête

111

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

Lecture depuis des services de diffusion de musique

Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d'une souscription gratuite et/ou payante. Plusieurs options s'offrent à vous selon notre situation géographique. Pour plus d'informations concernant les services disponibles dans votre zones géographique, rendez-vous sur http://www.HEOSbyDenon.com

REMARQUE

• L'application et la marque HEOS ne sont'affiliées àaucun fabricant d'appareil mobile. La disponibilité des services de musique peut varier selon les régions. Il est possible que tous les services ne soient pas disponibles au moment de l'achat. Certains services peuvent etre ajoutés ou supprimés de temps a autre en fonction de décisions des fournisseurs de services de musique ou d'autres personnes.

■ Sélectionner une piece/un dispositif

1 Appuyez sur l'onglet "Pièces" et seLECTIONnez "Denon AVR-X1600H" s'il y a plusieurs dispositifs HEOS.

• Appuyez sur l'icone en haut à droite de l'écran pour changer le mode éditeur.
  Vous pouvez modifier le nom affché.

112

Contents

Connexions

Are Reglages Conseils Annexe

■ Sélectionner le morceau ou la station depuis les différentes sources musicales

1 Appuyez sur l'onglet "Musique" pour selectionner une source musicale.

• Tous les services musicaux affichés sont susceptibles de pas etre disponibles dans voitre region.

Panneau avant

nage

Panneau arrière

113

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

2 Parcourir les musiques à litre.

Après avoir sélectionné un morceau ou une station de radio, l'application vous redirigera automatiquement sur l'écran "A l'écoute".

Lorsque you selectionnez un morceau à litre, on vous demandera comment vous voulez écouter votre musique.

Jouez maintainant :	Insère l'élement dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmediatement l'élement sélectionné.
Jouer la prochaine :	Insère l'élement à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'élement directement à la fin de la liste.

• Lorsque vous sélectionnez une station de radio, les éléments suivants s'affichent.

Jouez maintainant:	Permet de dire immédiatement l'élement選érationné.
Ajouter aux+favorisHEOS:	Ajoute aux+favoris HEOS.

Panneau avant

nage

Panneau arrête

114

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

Écouter la même musique dans plusieurs pieces

HEOS est un vrai système audio multi-pieces qui synchronise les lectures audio entre différents appareils HEOS pour que la lecture se fasse de maniere synchronisée dans différentes pieces, avec un son extraordinaire! Vous pouze facilement ajouter et synchroniser jusqu'à 32 dispositsifs HEOS à votre système. Vous pouze joindre ou regrouper jusqu'à 16 dispositsifs individuels HEOS dans un groupe HEOS. Ilis fonctionnement alors comme un unique dispositif HEOS.

Regrouper des pieces

1 Appuyer et maintenez votre doigt sur la piece qui ne diffuse pas de musique.
2 Faites-la glisser jusqu'à la piece qui diffuse de la musique (indiquée par un contour rouge) et relâchez.
3 Le deux pieces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée.

Panneau avant

hage

Panneau arrête

115

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

Dégrouper des pieces

1 Appuyez et maintenez votre doigt sur une piece que vous poulezzheimer d'un groupe.
2 Faites-la glisser hors du groupe et relâchez.

REMARQUE

• Vous ne pouvez pas-retirer la première piece qui diffusait de la musique avant la creation du groupe.

Panneau avant

hage

Panneau arrête

116

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

Regrouper toutes les pieces (mode soité)

Vous pouvez facilement regrouper 16 pieces en mode Soirée d'un simple "rapprochement" des doigs.

1 Placez deux doigs sur I'ecran, sur la liste des pieces.
2 Rapprochez rapidement vos doigts et relâchez.
3 Toutes les pieces seront regroupées et diffuseront la même musique parfaitement synchronisée.

Panneau avant

hage

Panneau arrête

117

Télécommande

Dégrouper toutes les pieces

Vous pouvez aisement degrouper toutes les pieces et quitter le mode. Soirée d'un simple "ecartement" des doigs.

1 Placez deux doigs serrés sur l'écran, sur la liste des pieces.
2 Ségarez-les rapidement et relâchez.
3 Toutes vos pieces seront dégroupées.

118

Contents Connexions

Réglages Conseils Anneke

Fonction AirPlay

Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent êtrelus sur cet apparéil via le réseau.

• La source d'entrée basculera sur "HEOS Music" au démarrage de la lecture AirPlay.
• Vous pouvez arrêter la lecture d'AirPlay enCHOISIGANT une autre source d'entree.
• Pour voir en même temps les noms du titre et de l'artiste, appuyez sur STATUS sur l'appareil principal.
• Pour savoir comment utiliser iTunes, consultez également l'aide d'iTunes.
• L'écran peut être différent selon le Systeme d'exploitation et les versions du logiciel.

Cet apparéil prend en charge AirPlay 2.

Synchronise plusieurs apparéils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

• Cet apparéil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

Panneau avant

hage

Panneau arrête

119

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

Lecture de titres de votre iPhone, iPod touch ou iPad

Si vous mettez à jour votre "iPhone/iPod touch/iPad" avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre "iPhone/iPod touch/iPad" directement vers cet apparéil.

1 Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet apparéil.
- Pour plus de détails, voir le manuel de votre apparéil.
2 Lisez les titres de votre iPhone, iPod touch ou iPad.
Icène AirPlay s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.
3 Appuyez sur l'icone AirPlay pour selectionner cet apparéil.

[Example] iOS 12 [Example] iOS 9

Lecture de la musique iTunes avec cet apparéil

1 Installéz iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet apparéil.
2 Allumez cet apparreil.

Réglez "Contrôle réseau" sur "Toujours actif" pour cet apparéil. (p. 213)

REMARQUE

• Si "Contrôle réseau" est régle sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.
  3 Lance iTunes et cliquez sur l'icone AirPlay pour selectionner I'appareil principal.

[Example]iTunes

4 Choisissez un morceau et cliquez pour lancer la lecture dans iTunes.

La musique va etre transmise en continu vers cet apparéil.

Panneau avant

hage

Panneau arrête

120

Télécommande

Contents

Connexions

Réglages Conseils Annexe

REMARQUE

• Pendant la lecture avec la fonction AirPlay, le son est restitue au niveau sonore régile sur l'iPhone, l'IPod touch ou l'IPad ou dans iTunes.
  Voue doivent baiserse le volume de l'iPhone, de l'IPod touch, de l'IPad ou d'iTunes avant de lancer la lecture, puis le régler au niveau adequat.

Lisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2)

Vou puez synchroniser des morceaux d'un iPhone, d'un iPod touch ou d'un iPad sous iOS 11.4 ou une version ulterieure avec plusieurs apparéils qui prennt en charge AirPlay 2 pour une lecture simultanée.

1 Lisez les titres de votre iPhone, iPod touch ou iPad.

Icône AirPlay s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.

2 Tapez sur I'icone AirPlay.

Affiche une liste des appareils/enceintes utilisables sur le même réseau.

• Un cercle s'affiche à droite des apparéils compatibles avec AirPlay 2.

3 Appuyez sur les apparciels/enceintes que vous souhaitez utiliser.

• Vous pouvez selectionner plusieurs appareils compatibles avec AirPlay 2.
• Vous pouvez régler le volume de chaque apparéil individuellement ou simultanément celui de tous les apparéils synchronisés.

Panneau avant

hage

Panneau arrête

121

Télécommande

Contents Connexions

Réglages Consels Anneke

Fonction Spotify Connect

Spotify est le service de streaming le plus populaire au monde. Si vous souscrivez à Spotify Premium, vous pouvez commander votre nouvelle enceinte avec votre téléphone ou votre tablette. Parce que Spotify est intégré à votre enceinte, vous pouvez toujours prendre des appeals ou utiliser d'autres applications - la musique ne s'arrête jamais. Pour obtenir des informations sur la configuration et l'utilisation de Spotify Connect, visitez www.spotify.com/connect

Lecture de la musique Spotify avec cet apparéil

Téléchargez au préalable le "Spotify App" dans votre apparéil Android ou iOS. Pour lire une piste Spotify dans cet apparéil, vous doivent d'abord vous inscrire au compte premium de Spotify.

1 Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet apparéil.
2 Lancez le Spotify App.
3 Lisez la piste Spotify que vous souhaitez dire avec cet apparéil.
4 Tapez sur l'icone Spotify pour selectionner I'appareil. La musique va etre transmise en continu vers cet apparéil

122

Fonctions pratiques

Contents Connexions

Réglages Consels Anneke

Ajout des Favoris HEOS

1 Pendant la diffusion du contenu, appuyez sur OPTION. L'écran de menu d'options s'affiche.
2 Utilisez pour selectionner "Ajouter aux favoris HEOS", puis appuyez sur ENTER.

Lecture des Favoris HEOS

1 Appuyez sur (HEOS Music).
2 Utilisez pour selectionner "Favoris HEOS", puis appuyez sur ENTER.

3 Parcourez le contenu et selectionnez une musique à dire.

Panneau avant

hage

Panneau arrête

124

Télécommande

Contents Connexions

Réglages Consels Anneke

Suppression des Favoris HEOS

1 Lorsque la liste des Favoris HEOS est affichée, utilisez pour selectionner l'objet que vous pouze supprimer des Favoris HEOS, puis appuyez sur OPTION.
2 Utilisez pour selectionner "Enlever de vos favoris HEOS", puis appuyez sur ENTER.

Panneau avant

hage

Panneau arrête

125

Télécommande

Contents Connexions

Réglages Consels Anneke

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Régl niv.canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d'entrée.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour selectionner "Régl niv.canal", puis appuyez sur ENTER.

L'écran "Régl niv.canal" s'affiche.

3 Utilisez pour selectionner le canal que vous souhaitez ajuster.

4 Utilisez pour régler le volume.

-12.0 dB +12.0 dB (Defaut: 0.0 dB)

5 Utilisez pour selectionner "Quitter", puis appuyez sur ENTER.

• Sélectionnez "Réinit." et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à "0.0 dB" (Défaut).
  Le volume du casque audio peut etre regle lorsque des écouteurs sont connectés.
• Les réglages "Régl niv.canal" sont mémorisés pour chaque source d'entrée.
• Vous ne pouvez définir ce qui pour les enceintes qui produit l'audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu "Sort audio HDMI" est regardé sur "TV". (r20 p. 176)

Panneau avant

hage

Panneau arrête

126

Télécommande

Contents Connexions

Réglages Conseils Annexe

Réglage du tonalité (Tonalité)

Ajuste la qualite tonale du son.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour selectionner "Tonalite", puis appuyez sur ENTER.

L'écran "Tonalité" s'affiche.

3 Utilisez pour regler la fonction de commande de tonalités sur marche/arrêt.

Marché :	Permettre les réglages de tonalité (graves, aigus).
Arrêt(Défaut) :	Lecture sans réglages de tonalité.

4 Sélectionnez "Marche" à l' étape 3 et appuyez sur ∇ pour sélectionner la gamme de sons devant être ajustée.

Graves: Réglage des graves.

Aigus:Réglagedesaigus.

5 Utilisez pour régler le tonalité, puis appuyez sur ENTER.

-6 dB +6 dB (Default: 0 dB)

Les réglages "Tonalité" sont mémorisés pour chaque source d'entrée.
- Ceci ne peut pas être régle quand le mode son est régle sur "Direct".
- Cét élément ne peut pas être définir lorsque "Dynamic EQ" est régé sur "Marche". (12 p. 172)
- Vous ne pouvez pas régler ceci si aucun signal audio n'est entre ou si dans le menu "Sort audio HDMI" est régle sur "TV". (p. 176)

Panneau avant

hage

Panneau arrière

127

Télécommande

Contents Connexions

Réglages Consels Anneke

Affichage de la video voulue lors de la lecture audio (Select.video)

Cet apparéil peut afficher des videos d'une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir cei pour chaque source d'entrée.

Sources d'entrée prises en charge : Tuner / HEOS Music / Phono

1 Appuyez sur OPTION.

Un écran de menu d'option s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour selectionner "Select.video", puis appuyez sur ENTER.

L'écran " Sélect.video" s'affiche.

3 Utilisez pour selectionner le mode "Sélect. Video".

Arrêt

(Defaut) :

Désactive le mode Sélect. Video.

Marche:Active le mode Select. Video.

4 Si vous selectionnéz "Marche" à l' étape 3, appuyez sur et selectionnéz "Source".
5 Appuyez < pour selectionner la source d'entree pour la video que vous souhaitez dire, et appuyez sur ENTER.

• Les réglages "Select.vidente" sont mémorisés pour chaque source d'entrée.

Panneau avant

hage

Panneau arrière

128

Télécommande

Contents Connexions

Réglages Consels Anneke

Lecture de la même musique dans toutes les zones (Stereo tt zones)

Voussupouverezirela musiiquencoursdilecturer dans la MAIN ZONESimultanement enZONE2(differentepiece).

Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pieces lors d'une soit, ou si vous souhaitez écouter la même musique d'ambiance dans toute la maison.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour selectionner "Stereo tt zones", puis appuyez sur ENTER.

L'écran "Stereo tt zones" s'affiche.

3 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

La source d'entrée de ZONE2 est commutée sur la même source d'entrée que pour MAIN ZONE, et la lecture commence dans le mode Stéreo tt zones.

■ Arrêter le mode Stéréo tt zones

1 Pendant la lecture en mode Stereo tt zones, appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour selectionner "Stereo tt zones", puis appuyez sur ENTER.

3 Sélectionnez "Arrêt" et appuyez ensuite sur ENTER.

• Le mode Stéreo tt zones est annulé, même lorsque l'alimentation de MAIN ZONE est hors tension.
• En mode Stéreo tt zones, seuils les modes son "Multi Ch Stereo" et "Stereo" peuvent être sélectionnés.
  Lorsque "Sort audio HDMI" est défini sur TV", le mode Sté reproduction tt zones n'est pas disponible. (p. 176)
• Enregistrez l'etat de lecture du mode StéRéo tt zones dans la fonction de scélection rapipe plus pour activer la lecture simple en mode StéRéo tt zones d'une simple pression.

Panneau avant

hage

Panneau arrête

129

Télécommande

Sélection d'un mode d'écoute

Cet apparéil vous permet de profiter de différentes sortes de contenu surround et stéreo.

Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d'abonnement Internet.

Cet apparéil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l'audio stéreo 2 canaux.

• Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l'étiquette de celui-ci.

130

Contents Connexions

Réglages Consels Anneke

Selection d'un mode d'écoute

1 Appuyez sur MOVIE, MUSIC ou GAME pour selectionner un mode audio.

MOVIE :	Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.
MUSIC :	Bascule sur le mode audio qui convient pour profiter de la musique.
GAME :	Bascule sur le mode audio qui convient pour profiter de yeux.

• Le bouton MOVIE, MUSIC ou GAME mérmise le dernier mode audio sélectionné pour ce bouton. Le fait d'appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente.
• Si le contentu diffusé ne prend pas en charge le mode audio sélectionné precedemment, le mode audio approprié correspondant au contentu est sélectionné automatiquement.

Passage au mode audio

• Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.
• Lorsque la liste est affichée, vous pouvez également utiliser pour selectionner un mode audio.
• Testez différents modes audio et profitez d'un mode audio par le bias du mode que vous préférez.

• Configurez le mode surround sur Dolby Atmos/Surround lorsque vous lisez du contenu encode en Dolby Atmos. Dolby Atmos/Surround offre l'expérience optimale de lecture à partir de sources Blu-ray et de diffusion codées avec Dolby Atmos ainsi que du contenu base sur des chaînes. Le réglage par défaut de ce récepteur est Dolby Atmos/Surround.

Panneau avant

hage

Panneau arrête

131

Télécommande

Contents Connexions

Réglages Consels Anneke

[Exemple] Lorsque MOVIE est enforcé

Cet apparéil offre non seulement des modes audio conformes aux formats enregistrés sur les disques tels que Dolby et DTS, mais aussi des types de modes élargis qui sont compatibles avec la configuration de vos enceintes, ainsi que des "Mode d'écoute original" qui créé une atmôspère de Rock Arena, Jazz Club, etc.

Lecture directe

Le flux audio enregistré dans la source est lu tel quel.

1 Utilisez PURE pour selectionner "Direct".

La lecture en direct commence.

• En modes audio Direct et, les éléments suivants ne peuvent pas'être régles.

Tonalite (p. 127)
Restorer (p. 168)
• MultEQXT (p.171)
Dynamic EQ (p. 172)
Dynamic Volume (p. 173)
EQ manuel (t p. 173)

Panneau avant

hage

Panneau arrière

132

Télécommande

Contents Connexions

Réglages Consels Anneke

Ce mode detecte le type de signal d'entrée numérique et Sélectionne automatiquement le mode correspondant pour la lecture.
Lancez la lecture stéreo lorsque le signal d'entrée est PCM. Lorsque le signal d'entrée est Dolby Digital ou DTS, la musique est lui en fonction du numéro de canal correspondant.

1 Utilisez PURE pour selectionner "Auto". La lecture surround auto demarre.

133

Contents

Connexions

Are Reglages Conseils Annexe

Description des types de mode audio

Mode audio Dolby

Type de mode audio Description
Dolby Atmos	Sélectionnez ce mode pour lire le contenu codé avec Dolby Atmos. Si vous avez précédemment sélectionné un autre mode audio, sélectionnez de nouveau ce mode pour lire le contenu Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez des enceintes de plafond et/ou des enceintes compatibles Dolby Atmos pour créé un champ acoustique tridimensionnel. Vous pouvez bénéficier d'une expérience audio immersive à partir des configurations d'enceintes traditionnelles qui n'utilisent pas d'enceintes de plafond ou compatibles Dolby Atmos en sélectionnant la fonction * du virtualiseur d'enceinte.
Dolby TrueHD Sélectionnez ce mode pour lire le contenu codé avec Dolby TrueHD en 192 kHz/96 kHz.
Dolby Digital Plus Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital Plus.
Dolby Digital Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital.
Dolby Surround	Ce mode utilise Dolby Surround Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes de plafond telles des enceintes centrales supérieures pour creator un champ acoustique tridimensionnel.

• La fonctionnalité Virtualisér de HP sera prise en charge via la mise à jour du micrologiciel.

Panneau avant

hage

Panneau arrête

134

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe 1

Mode audio DTS

Type de mode audio Description
DTS Surround Vous pouvez selectionner ce mode lorsque vous lisez des sources enregistrées en DTS.
DTS ES Dscrt6.1*1	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Le canal surround arrêté ajouté à l'aide de la méthode discrète est lu comme un canal indépendant.Comme tous les canaux sont indépendants, l'expressivité spatiale à 360 degrès et la localisation du son sont renforcées.
DTS ES Mtrx6.1*1	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Le canal surround arrêté ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l'enregistrement logiciel est décodé par le décodeur de matrice de cet apparéil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière).
DTS 96/24 Vous pouvez selectionner nefferonner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.
DTS-HD Vous pouvez selectionner nefferonner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.
DTS Express Vous pouvez selectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.
DTS:X Vous pouvez selectionner nefferonner ce mode lors de la lecture de contenu code avec DTS:X.II décode le contenu DTS:X et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créé des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez les enceintes haute pour creator un champ acoustique tridimensionnel.
DTS Neural:X*2	Ce mode utilise DTS Neural:X Upmixer pour éntendre diverses sources en canaux multiples naturels et réalistes pour la lectureUTILISEZ les enceintes haute comme des enceintes avant-haut pour creator un champ acoustique tridimensionnel.
DTS Virtual:X*2*3	Ce mode utilise DTS Virtual:X avec la fonctionnalité supérieur virtuelle et supérieur surround pour délivrer un son tridimensionnel lorsque les enceintes supérieures ne sont pas utilisées.

1 La sélection est possible quand "Config.Enceintes" - "Surround arrêté" n'est pas mis sur "Aucun". (p. 201)
*2 Vou ne puez pas selectionner ceci lorsque le signal d'entree est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.
3 Vous pouvez selectionner ceci lorsque les enceintes supérieures, plafond et Dolby Atmos Enabled ne sont pas utilisées.

Panneau avant

hage

Panneau arrête

135

Contents Connexions

Réglages Consels Anneke

Mode audio multicanaux PCM

Type de mode audio Description

Multi Ch In Vous pouvez selectionner ce mode lorsque vous lisez des sources multi-canaux PCM.

Mode audio original

Type de mode audio Description
Multi Ch Stereo Ce mode permet de profiter d'un son stéreo en provenance de toutes les enceintes.
Rock Arena Ce mode reproduit l'atmosphère d'un concert dans un stade.
Jazz Club Ce mode simule l'expérience d'être dans un club de jazz intimiste.
Mono Movie	Ce mode fonctionne avec les sources audio monaurales et fournit un effet sonore surround. Pour un équilibre des canaux et des effets sonores optimaux, connectez la source monaurale aux deux entrées audio (G/D) avant.
Video Game Ce mode fournit un son surround dynamique excitant avec vos yeux video préférés.
Matrix Ce mode ajoute un effet de sono surround spacieux avec des sources de musique stéreo.
Virtual	Ce mode vous permit de profiter d'un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéreo.

Mode audio auto

Type de mode audio Description

Auto

Dans ce mode, le type d'entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passag automatiquement au mode correspondant. Si le signal d'entrée est analogique ou PCM (2 canaux), la lecture stériso est utilisé. Pour le Dolby Digital ou DTS, la musique est lui en fonction du nombre de canal correspondant.

Panneau avant

hage

Panneau arrête

136

Télécommande

Index

Contents Connexions

Réglages Consels Anneke

Mode audio stereo

Type de mode audio Description

Stereo Ce mode lit l'audio stéreo 2 canaux sans traitement de son surround supplémentaire. • Le son est émis par les enceintes avant gauche et croite et par le subwoofer, s'il est connecté. • Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l'audio 2 canaux etlus sans traitement de son surround supplémentaire.

Mode audio Direct

Type de mode audio Description

Direct Ce mode lit l'audio comme enregistré dans la source.

Panneau avant

hage

Panneau arrête

137

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

Mode son qui peut être sélectionné pour chaque signal d'entrée

• Vous pouvez selectionner les modes audio suivants à l'aide des touches MOVIE, MUSIC et GAME.
• Ajustez l'effet de champ sonore avec le menu "Paramétres surr." pour profiter du son surround comme vous aimez. (p. 164)

Signal d'entrée	Mode son	Touche MOVIE	Touche MUSIC	Touche GAME
2 canaux *1	Stereo	○	○	○
	Dolby Surround *2 ○	○
	DTS Neural:X *2*3 ○○○
	DTS Virtual:X *3*4 ○○○
	Multi Ch Stereo	○	○	○
	Mono Movie	○
	Rock Arena		○
	Jazz Club		○
	Matrix		○
	Video Game			○
	Virtual	○	○	○

1 2 canaux compré également une entrée analogue.
*2 Ce mode lit les sources 2 canaux en lecture 5.1 ou 7.1 canaux. Il ne peut pas etre selectionne lorsqu'un casque audio est utilise ou lorsque la configuration des enceintes se situe uniquement sur les enceintes avant.
3 Vous ne pouvez pas seLECTIONNER ici lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.
*4 Vou ne pouvez pas selectionner ici lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes a des hauteurs quelconques.

Panneau avant

hage

Panneau arrête

138

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Signal d'entrée		Touché MOVIEMode	son Touche MUSIC	Touche GAME
Multicanaux *5	Stereo	○	○	○
Dolby Digital	Dolby Digital	○	○	○
	Dolby Digital + Dolby Surround *6 ○	○	○
Dolby Digital Plus	Dolby Digital Plus	○	○	○
	Dolby Digital Plus + Dolby Surround *6*7	○	○	○
	Dolby Atmos *6*8 ○	○
Dolby TrueHD	Dolby TrueHD	○	○	○
	Dolby TrueHD + Dolby Surround *6*7 ○	○	○
	Dolby Atmos *6*8 ○	○
Dolby Atmos Dolby Atmos		○	○	○
DTS	DTS Surround	○	○	○
	DTS ES Dscrt 6.1 *6 ○	○
	DTS ES Mtrx 6.1 *6 ○	○
	DTS 96/24	○	○	○
	DTS + Dolby Surround *6 ○	○	○
	DTS + Neural:X *6 ○○○
	DTS + Virtual:X *4 ○	○

4 Vou ne pouvez pas selectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques.
5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, reportez-vous à "Types de signaux d'entrée et modes audio correspondants" (Té p. 265).
^6 Vous ne pouvez pas selectionner ceci en conjunction avec un casque audio.
7 Peut être sélectionné lorsque le signal d'entrée contient pas de Dolby Atmos.
*8 Peut être sélectionné lorsque le signal d'entrée contient Dolby Atmos.

139

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

4 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques.
5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, reportez-vous à "Types de signaux d'entrée et modes audio correspondants" (Té p. 265).
*6 Vous ne pouvez pas seLECTIONner ceci en conjunction avec un casque audio.

Panneau avant

Affichage

Panneau arrière

140

Télécommande

Index

Contents Connexions

Réglages Conseils Anneke

■ Affichages sur l'affichage

Indique un décodeur à utiliser.
- Dans le cas du décodeur Dolby Digital Plus, "DD+)" s'affiche.
Indique un décembre qui génère une sortie audio.
- "DSUR" indique que le décodeur Dolby Surround est en cours d'utilisation.

Panneau avant

hage

Panneau arrière

141

Télécommande

Contents Connexions

Réglages Consels Annexe

Fonction de contrôle HDMI

Un ajout recent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d'un apparéil pour communiquer avec un autre apparéil via la connexion par le cable HDMI.

Procedure de réglage

1 Active la fonction HDMI Contrôle de cet apparéil.
Réglez "HDMI Contrôle" sur "Marche". (p. 178)
2 Allumez tous les apparèils connectés par le biais du cable HDMI.
3 Activez la fonction HDMI Contrôle pour tous les apparèils connectés avec le cable HDMI.

• Veuillez consultier les instructions d'utilisation du dispositif connecté pour vérifier les réglages.
• Si l'un des équipements vient à être débranché, exécutez les étapes 2 et 3.

4 Reglez l'entrée du télévisueur sur l'entrée HDMI connectee à cet apparéil.

5 Basculez la source d'entrée de cet apparéil pour vérifier que la vente du lecteur connecté par HDMI est lu correctement.
6 Quand vous mettez le téléviseur en veille, vérifie que cet apparéilonneu si en veille.

REMARQUE

• Certaines fonctions peuvent ne pas jourer leur role du fait du téléviseur ou du lecteur connectés. Verifiez préalablement pour chaque apparéil dans le manuel du propriétaire.

Panneau avant

hage

Panneau arrête

142

Télécommande

Contents Connexions

Réglages Consels Anneke

Fonction Menu intelligent

Vou puez utilise cette fonction pour configurer le parametrage de cet appeareil, selectionner une source d'entree et regler le tuner et des stations de radio Internet a l'aide de la telecommande du téléviseur.

1 Activez la fonction de contrôle HDMI de cet apparéil et du télévisueur. (p. 178)
2 Reglez "Menu intellig." sur "Marche" sur cet appariel. (p. 180)
3 Sélectionnez "AV Receiver" dans un menu du télévisuer tel que "Entrée" ou "Utiliser un apparéil HDMI raccordé".

Le Menu intellig. de cet appeareil s'affiche sur le téléviseur.

• Vous pouvez utiliser cet apparéil à l'aide de la télécommande du télévisueur lorsque le Menu intellig. est affché.
• La méthode de sélection différent en fonction du téléviseur.

Lecture en cours

Profitez du contenu de la source d'entrée actuellement seLECTIONnée sur cet apparéil.

Source

Commutez l'entrée de cet apparéil.

Si vous sélectionnez "HEOS Music" ou "Tuner", vous pouvez continuer à utiliser cet apparéil à l'aide de la télécommande du téléviseur.

Mode audio

Changez le mode son de cet apparil.

Vou pouve selectionner l'un des trois modes son suivants.

Surround :

Lecture de son surround en fonction du signal d'entrée.

Stereo: Selectionner la sortie steréo.

Stereo multican.: Lecture stereo multi-canaux.

Panneau avant

hage

Panneau arrête

143

Télécommande

Contents Connexions

Réglages Consels Anneke

- Menu de config.

Affiche le menu de configuration des paramêtres de cet apparéil.

Quick Select

Rappelle les options "Quick Select" enregistrées sur cet apparéil.

REMARQUE

• Si le paramétrage de "HDMI Contrôle" ou "Menu intellig." a été modifié, réinitialisez toujours l'alimentation au apparèils raccordés après la modification.
• Selon les specifications de votre télévisuer, il est possible que la fonction Menu intellig. ne fonctionne pas correctement. Dans ce cas, reglez "Menu intellig." sur "Arrêt". (R2 p. 180)

Panneau avant

hage

Panneau arrête

144

Télécommande

Fonction de minuteserie sommeil

Voussoupézfaire en sorté que l'appareil se mette automatiquement en veille à la fin d'un délambdaprogramme.Ceci est pratique pour la visualisation et I'ecoute avant d'aller se coucher.La fonction de minuterie sommeil est régable pour chaque zone.

145

Contents Connexions

Réglages Consels Anneke

Utilisation de la minuterie sommeil

1 Appuyez sur MAIN ou ZONE2 pour selectionner la zone d'opération avec la télécommande.

Le bouton pour la zone selectionnée s'allume.

2 Appuyez sur SLEEP et affichez la durée que vous souhaitez.

Le témoin SLEEP s'allume sur l'écran et la miniterie sommeil démarre.
- Vous pouvez régler la minuterie someday dans la plage de 10 à 120 minutes par paliers de 10 minutes.

Vérification du temps restant

Appuyez sur SLEEP lorsque la minuterie someday est en fonctionnement.

Le temps restant s'affiche sur l'écran.

Pour annuler la minuterie sommeil

Appuyez SLEEP pour sélectionner "Off".

Le témoin SLEEP de l'affichage s'éteint.

• Le réglage de la minuterie sommeil est annulé lorsque l'appareil commute en mode veille.

REMARQUE

• La fonction de minuterie sommeil ne peut pasmettre hors tension les matériels raccordes a cet apparéil. Pourmettre ces matériels hors tension, vousdezver configurer directement les minuteries de mise en voille de chacun des apparéils.

Panneau avant

hage

Panneau arrête

146

Télécommande

Fonction de selection rapide plus

Vous pouvez enregistrer les différentes réglages (selection de la source d'entrée, volume, mode audio, etc.) à l'aide des boutons QUICK SELECT 1-4. Vous pouvez appuyer sur 1'un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération. En sauvégardant sur les touches QUICK SELECT 1-4 les réglages féquement utilisés, vous pourrez toujours rétablier facilement un même environnement de lecture.

La fonction de selection rapide plus peut être mémorée pour chaque zone.

• La touche QUICK SELECT de l'appareil principal ne peut être utilisée que pour faire fonctionner la MAIN ZONE.

147

Contents Connexions

Réglages Consels Anneke

Solliciter le paramétrage

1 Appuyez sur MAIN ou ZONE2 pour selectionner la zone d'opération avec la télécommande.

Le bouton pour la zone selectionnée s'allume.

2 Appuyez sur QUICK SELECT.

Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.

• Les réglages par défaut de la source d'entrée sont indiqués ci-dessous.

【MAIN ZONE】

Bouton Source d'entrée

QUICK SELECT 1 CBL/SAT

QUICK SELECT 2 Blu-ray

QUICK SELECT 3 Media Player

QUICK SELECT 4 HEOS Music

[ZONE2]

Bouton	Source d'entrée
QUICK SELECT 1 CBL/SAT
QUICK SELECT 2 -
QUICK SELECT 3 Media Player
QUICK SELECT 4 HEOS Music

• Dans les réglages d'usine par défaut le volume n'est pas régé sur la Fonction de la désignation rapiède plus.

Reportez-vous à "Modification des réglages" pour enregistrer le volume dans la Fonction de sélection rappe plus. (p. 149)

Panneau avant

hage

Panneau arrière

148

Télécommande

Contents

Connexions

Réglages Conseils Annexe

Modification des réglages

1 Sélectionnez le réglage souhaité pour les éléments cédssous.

Le paramétrage suivant depuis ① vers ⑧ peut être mé memorisé pour MAIN ZONE, et le paramétrage ① et ② peut être mé memorisé pour ZONE2.

① Source d'entrée (p. 67)
Volume (p. 68)
3 Mode son (p. 130)
4 Audyssey (Audyssey MultEQXT, Audyssey Dynamic EQ, Audyssey Dynamic Volume) (p. 171)
⑤“Restorer”(p.168)
6 "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Régl niv.canal)" (1 p. 126)
⑦ "Affichage de la video voulue lors de la lecture audio (Select.video)" (p. 128)
8"Stereoott zones" (p. 129)

• Maintenez enforcé QUICK SELECT quand une station radio est en cours de réception et en cours de lecture à l'aide d'une des sources suivantes, la station radio actuelle est mémORée.
• Tuner / Station radio Internet

2 Appuyez sur MAIN ou ZONE2 pour selectionner la zone d'opération avec la télécommande.

Le bouton pour la zone selectionnee s'allume.

3 Maintenez enforcé le QUICK SELECT souhaité jusqu'à ce que "Quick* Memory" ou "Z2 Quick* Memory" s'affiche.

Les paramètres présents seront mémorisés.
* a affiché le numéro de la touche QUICK SELECT enfoncé.

■ Modifier le nom des sélections rapides

Le nom de selection rapide de MAIN ZONE affiché sur l'écran du téléviseur ou de cet apparéil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir "Sélect.Rapid.Nom". (p. 221)

Panneau avant

hage

Panneau arrête

149

Télécommande

Contents Connexions

Réglages Consels Anneke

Fonction de verrouillage du panneau

Pour éviter toute utilisation accidentelle de cet apparéil, vous pouvez désactiver le fonctionnement des touches sur le panneau avant.

Désactivation de toutes les opérations de touche

1 Appuyez sur ① tout en maintainant les touches TUNER PRESET CH + et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille.
2 Utilisez TUNER PRESET CH + ou TUNER PRESET CH - pour selectionner "FP/VOL LOCK On".
3 Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l'exception de sont désactivées.

Désactivation de toutes les opérations de touche sauf VOLUME

1 Appuyez sur ① tout en maintainant les touches TUNER PRESET CH + et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille.
2 Utilisez TUNER PRESET CH + ou TUNER PRESET CH - pour selectionner "FP LOCK On".
3 Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l'exception de et VOLUME sont désactivées.

Panneau avant

hage

Panneau arrête

150

Télécommande

Contents Connexions

Réglages Consels Anneke

Annulation de la fonction de verrouillage du panneau

1 Appuyez sur ① tout en maintainant les touches TUNER PRESET CH + et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille.
2 Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - pour selectionner "FP LOCK *Off".

(*le mode actuellement activé.)

3 Appuyez sur STATUS pour entrer le réglage.

La fonction de verrouillage du panneau est annulée.

• Meme si la fonction de verrouillage du panneau est activée, vous pouvez utiliser l'apparéil à l'aide de la télécommande.

151

Contents Connexions

Réglages Consels Anneke

Fonction de verrouillage à distance

Si vous utilisez un recepteur infrarouge, activez la fonction de verrouillage à distance. Lorsque la fonction est activee, vous ne pouvez pas effectuer des operations avec la telecommande.
Par default, cette fonction est désactivée.

Désactivation de la fonction de capteur de la télécommande

1 Appuyez sur 品 tout en maintainant les touches TUNER PRESET CH ^+ et ZONE2 SOURCE enforcées pendant que I'appareil est en mode veille.
2 Utilisez TUNER PRESET CH + ou TUNER PRESET CH - pour selectionner "RC LOCK On".
3 Appuyez sur STATUS pour entrer le réglage. La fonction de réception du témoin infrarouge est désactiviée.

Activation de la fonction du capteur à distance

1 Appuyez sur 品 tout en maintainant les touches TUNER PRESET CH ^+ et ZONE2 SOURCE enforcées pendant que I'appareil est en mode veille.
2 Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - pour selectionner "RC LOCK Off". ( le mode actuellément activé.)
3 Appuyez sur STATUS pour entrer le réglage.

La fonction de réception du tímoin infrarouge sur l'unité principale est activée.

Panneau avant

hage

Panneau arrête

152

Télécommande

Contents Connexions

Réglages Consels Anneke

Fonction de contrôle Internet

Vous pouvez contrcler cet appeareil a partir d'un ecran de contrôle Internet dans un navigateur Internet.

• Cet apparéil et un PC ou une tablette doivent être correctement connectés au réseau afin d'utiliser la fonction de contrôle Internet. (12 p. 63)
• En fonction des paramétres de votre logiciel de sécurité, il est possible que vous ne puisiez pas acceder à cet apparéil à partir de votre PC. Le cas échéant, modifier les paramétres du logiciel.

Contrôle de l'appareil à partir d'un contrôle Web

1 Réglez le paramètre "Contrôle réseau" sur "Toujours actif". (p. 213)
2 Vérifiez l'adresse IP de cet apparéil dans le menu "Informations". (p. 209)

3 Ouvrez le navigateur Internet.

153

4 Entrez l'adresse IP de cet apparéil dans la ligne d'adresse de votre navigateur.

Par exemple, si l'adresse IP de cet apparéil est "192.168.100.19", entrez "http://192.168.100.19".

http://192.168.100.19

EditViewToolsHelpFavorites

5 Lorsque le menu principal est affiché dans un navigateur Internet, cliquez sur l'element de menu que vous poulez utiliser.

154

Contents Connexions

Réglages Consels Anneke

Lecture dans la ZONE2 (differente piece)

Vou puez faie fonctionner cet appareil pour profiter de contenu audio dans une piece (ZONE2) differente de la piece ou se trouve cet appeareil (MAIN ZONE).

Voue puez lire simulanement la mme sourc a la fis dans la MAIN ZONE et ZONE2. You pouze egalement dire des sources distinctes dans la MAIN ZONE et ZONE2.

Si l'entree de ZONE2 est definiue sur "Source", you pouze ecouter les appareils connectes numeriques et analogiques a partir de ZONE2.

Si l'entrée de ZONE2 est définié sur une source spécifique (telle que CBL/SAT), seuils les apparciels analogiques connectés peuvent être écoute à partir de ZONE2.

Connexion de ZONE2

Réglez "Mode affectation" sur "ZONE2" et les sorties audio ZONE2 des bornes d'enceintes SURROUND BACK. (p. 199)

Panneau avant

hage

Panneau arrête

155

Télécommande

Lecture dans ZONE2

Panneau avant

hage

Panneau arrière

156

Télécommande

Contents

Connexions

Are Reglages Conseils Annexe

Réglage du volume (ZONE2)

Utilisez VOLUME▼ pour régler le volume.

L'option "Limite volume" est reglee sur "70 (-10 dB)" au moment de l'achat. (p. 220)

• Sélectionnez MASTER VOLUME après avoir appuyé sur ZONE2 SOURCE sur l'appareil principal pour régler le volume.

Coupure temporaire du son (Sourdine) (ZONE2)

Appuyez sur MUTE
- Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Panneau avant

hage

Panneau arrête

157

Télécommande

Plan du menu de l'interface graphique

Pour pouvoir utiliser le menu, connectez un télévisur à l'appareil et affichez le menu sur l'écran de la TV.

Par défaut, des réglages recommendés sont définis pour cet apparéil. Vous pouvez personnelier cet apparéil en fonction de votre système actuel et de vos préférences.

Éléments de configuration	Éléments détaillés Description Page
Audio	Niveau Centrale	Règle le volume du canal central pour améliorer le dialogue de toutes les sources.
	Niveau sub. Règle le volume	du canal du subwoofer pour toutes les sources d'entrée. 163
	Paramètres surr. Ajuste les réglages du son surround. 164
	Restorer Accroît les composants de fréquence faible et élevée de l'audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.	168
	Délai audio Compense le déçalage entre la video et l'audio. 169
	Volume Permet de régler le volume dans la MAIN ZONE (piece dans laquelle se trouve l'appareil).	170
	Audyssey	Permet d'effectuer l'installation d'Audyssey MultEQ® XT, Audyssey Dynamic EQ® et de Audyssey Dynamic Volume®.
	EQ manuel Utilise l'égaliserur graphique pour régler la tonality de chaque enceinte. 173
Vidéo	Config.HDMI Paramètre la sourtie audio HDMI, la fonction "pass-through" HDMI et la commande HDMI.	176
	Affichage écran	Configure le paramétrage de l'affichage à l'écran.
	Format signal 4K	Définissent le format de signal 4K lorsque le téléviseur ou le périphérique de lecture est compatible avec 4K.
	Format TV	Détermine le format du signal video à la sortie de la télévision que vous utilisez.

158

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés	Description Page
Entrées	Affect entrée Modifie l'attribu- tion des connecteurs d'entrée et le mode d'entrée audio. 184
	Rennomer.Source Permet de changeur le nom d'affichage pour la source d'entrée. 187
	Masquer sources	Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.			187
	Niv.source Permet d'ajuster le niveau de lecture de l'entrée audio. 187
Enceintes	Conf. Audyssey®	Les caractéristiques acquistiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.			188
	Config.manuelle	Règle manuellement les enceintes ou modifie les paramètres "Conf. Audyssey®".			198
Réseau	Informations Affichage des infomations sur le réseau. 209
	Connexion	Sélectionne s'il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN cable.			209
	Réglages Utilisé pour configurer manuelle l'adresse IP. 211
	Contrôle réseau Active la com- munication réseau en mode Veille. 213
	Nom convivial	Le "Nom convivial" est le nom par lequel cet apparueil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.			213
	Diagnostic Permet de vérifier la connexion réseau. 214
	AirPlay	Réglages pour Apple AirPlay.			214

159

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Compte HEOS	[Lorsque l'utilisateur est déconnecté de Compte HEOS]
	J'ai un compte HEOS À selectionner pour vous connecter. 215
	Créer un compte Créer un noveau Compte HEOS. 215
	Mot de passer oublé	En cas d'oubli de votre mot de passer, nous vous envernons un courriel avec les instructions pour le réinitialiser.			215
	[Lorsque l'utilisateur est connecté à Compte HEOS]
	Identifiez-vous Affiche votre Compte HEOS. 215
	Changer l'emplacement Séléactionne votre zone géographique. 215
	Changer le mot de passer Change votre mot de passer pour vous connecter au Compte HEOS. 215
	Supprimer le compte Supprinme votre Compte HEOS. 215
	Déconnexion Vous déconnéte de votre Compte HEOS. 215

Panneau avant

Affichage

Panneau arrête

160

Télécommande

Index

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Général	Langue Modifie la langue de l'affichage sur l'écran du téléviseur. 216
	ECO Configure les fonctions d'économie d'énergie du Mode ECO et veille Auto. 216
	Config ZONE2 Permet de régier les paramètres de lecture audio avec un système ZONE2. 220
	Renommer zone Changez le titre d'affichage de chaque zone selon votre choix. 221
	Sélect.Rapid.Nom Changez le titre d'affichage Sélect.Rapid.Nom selon votre choix. 221
	Afficheur façon Permet de régler les paramètres relatifs à l'afficheur. 221
	Micrologiciel	Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification.			222
	Informations	Affichage d'informations sur les réglages cet appariel, les signaux d'entrée etc.			225
	Données d'util.	Sélectionne si les données d'utilisation sont envoyées ou non à Denon.			226
	Sauveg.& charger	Enregistrez et restaurez le paramétrage du périphérique à l'aide d'un dispositif mémoire USB.			227
	Verrou config.	Protection des réglages contre toute modifications involontaire.			227
	Réinitialiser	Divers réglages sont réinitialisés aux valeurs d'usine par défaut.			228
Assitant.Config.	Démarrez config.	Effectuez les réglages/connexions/l'installation de base en fonction des indications sur l'écran du téléviseur.			Page 8 du manuel séparé "Guide de démarrage rapide"
	Choix langue	Configure les éléments de réglage individuel en suivant les indications affichées sur l'écran du téléviseur.
	Régl.enceintes
	Étalandage enc.
	Config Reseau
	Connex.audio TV
	Config entrées
	App,mobiles

161

Contents

Connexions Lecture

Conseils Annexe

Fonctionnement du menu

1 Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE. La bouton MAIN s'allume.
2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV.
3 Utilisez pour selectionner le menu a regler ou a opérer, puis appuyez sur ENTER.
4 Utilisez pour passer au réglage désiré.
5 Appuyez sur ENTER pour entrer le réglage.

• Pour revenir à l'élement précédent, appuyez sur BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu'il est à affiché à l'écran. Le menu disparait de l'écran.

Panneau avant

hage

Panneau arrière

162

Télécommande

Contents Connexions Lecture

Conseils Annexe

Audio

Réglage des paramètres audio.

Niveau Centrale

Règile le volume du canal central pour améliorer le dialogue de toutes les sources.

Centrale

Ajuste le volume de sortie depuis le canal central.

-12.0 dB +12.0 dB (Default: 0.0 dB)

• Ce réglage se traduit également au niveau du canal central dans le paramétrage du menu "Enceintes" - "Niveaux". (Tép. p. 205)

Niveau sub.

Règle le volume du canal du subwoofer pour toutes les sources d'entrée.

Subwoofer

Permet d'ajuster le niveau de volume du subwoofer.

-12.0 dB - +12.0 dB (Default: 0.0 dB)

• Ce réglage se traduit également au niveau du canal du subwoofer dans le paramétrage du menu "Enceintes" - "Niveaux". (p. 205)

Panneau avant

hage

Panneau arrête

163

Télécommande

Paramètres surr.

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences.

Les éléments (paramètres) qui peuvent être ajustés dépendant du signal entre et du mode audio actuellément selectionné. Pour les détails sur les paramètres ajustables, voir "Modes audio et paramètres surround" (12 p. 262).

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.
• Les réglages "Paramètres sur." sont mémorisés pour chaque mode son.

EQ cinéma

Attenue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible durée et améliorer la clarté.

Marche :	“EQ cinéma” est activé.
Arrêt (Défaut) :	“EQ cinéma” n'est pas activé.

Gest.Intensité

Cela permet d'indiquer si la sortie doit être effectuee de la maniere descrite dans "Compress.Dyn." ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque.

Marche (Défaut):	Les sorties sont données suivant qu'elles activent les paramètres effectuels dans "Compress.Dyn." et Fonction de normalisation de dialogue.
Arrêt:	Les paramètres "Compress.Dyn." et Normalisation de dialogue sont désactivés et les signaux sur le disque sont émis tels quels.

Gest. Intensite" peut etre regle lors de la reception d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos.

Panneau avant

hage

Panneau arrête

164

Télécommande

Contents Connexions Lecture

Conseils Annexe

Compress.Dyn.

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Automatique :	Active/désactive automatiquement la compression de la gamme dynamique selon la source.
Bas / Moyenne / Haut : Réglage du niveau de compression.
Arrêt :	Compression de la gamme dynamique toujours désactivée.

• "Compress.Dyn." peut être régle lors de l'entrée d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS.
• Le réglage par défaut est sur "Arrêt". Lorsque le signal d'entrée est la source Dolby TrueHD ou Dolby Atmos, le réglage par défaut est sur "Automatique".
  "Automatique" ne peut pas etre defini lors de I'entree d'un signal DTS.

Commandedialog.

Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre.

0-6(Defaut:0)

• Vous pouvez configurer cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialog..

Eff.basses fréq

Ajuste le niveau des effets basses fréquences (LFE).

• Pour une meilleure reproduction des différentes sources nous vous recommendons de régler les valeurs ci-dessous.

Sources Dolby Digital: 0 dB
Sources cinéma DTS:0 dB
Sources musique DTS: -10 dB

Panneau avant

hage

Panneau arrête

165

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Virtualiseur.HP

Le Virtualiseur. HP améliore les canaux d'enceintes surround et hautes pour creer un effet surround virtuel enveloppant.

Marche

Active "Virtualiseur.HP".

Arrêt : Désactive "Virtualiseur.HP".

• Vous pouvie définir cette option lorsque le mode sonore est défini sur "Dolby Atmos", "Dolby Surround" ou pour un mode sonore ayant "+"Dolby Surround" indiqué dans son nom.
• Utilisable lorsque vous n'utilise pas d'enceintes hautes, de plafond ou "Dolby Atmos Enabled", ou lorsque vous n'utilise pas d'enceintes surround.
• Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.

DTS Neural:X

DTS Neural:X Accroît les signaux audio qui reposent sur d'autres éléments que les objets et les optimise pour la configuration de votre enceinte.

Marche

Utiliser "DTS Neural:X".

(Defaut) :

Arret: Ne pas utiliser "DTS Neural:X".

• Vous pouvez définir ceci lorsque le mode audio est DTS:X ou DTS:X MSTR.

Durée de délié

Réglez la durée de déliai audio en fonction du contenu video pour développer l'image du champ sonore.

0 ms - 300 ms (Défaut : 30 ms)

• Vous pouvez définir ceci lorsque le mode audio est "Matrix".

Niveau: effets

Ajuste le niveau des effets sonores du mode audio actuel.

1-15(Defaut:10)

• Choisissez un niveau de réglage inférieur si le positionnement et l'impression de phase des signaux surround ne parait pas naturel.

166

Contents

Connexions Lecture

Conseils Annexe

Taille piece

Simuler l'acoustique d'une petite salle.

Petite : Simuler l'acoustique d'une petite salle.
Moyenne petite :	Simulation acoustique d'une piece petite à moyenne.
Moyenne (Défaut) :	Simulation acoustique d'une piece moyenne.
Moyenne grande :	Simulation acoustique d'une piece moyenne à grande.
Grande : Simuler l'acoustique d'une grande salle.

• "Taille piece" ne représenté pas la taille de la piece dans laquelle les sources sont lues.

Subwoofer

Activation et déactivation de la sortie du subwoofer.

Marche (Defaut) : Le subwoofer est activé.

Arrét: Le subwoofer n'est pas activé.

• Vous pouvez régler ceci si le mode son est "Direct" ou "Stereo" et dans le menu "Mode subwoofer" est régle sur "LFE+Main". (p. 207)

Param.defaut

Les paramètres "Paramètres surr." sont rétablis sur les paramètres par défaut.

Panneau avant

hage

Panneau arrête

167

Télécommande

Restorer

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction "Restorer" générale les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle restaure également les caractéristiques des basses d'origine pour une plage tonale riche et étendue.

Mode

Haut :	Mode optimisé pour les sources compressées avec de faibles aigus (en- dessous de 64 kbps).
Moyenne :	Appliquez un boost adapté aux aigus et graves des sources compressées (en- dessous de 96 kbps).
Bas :	Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps).
Arrêt : Ne pas utiliser "Restorer".

• Cét élément peut être régé avec les signaux analogiques ou quand un signal PCM (Frequ. échantillonage, = 44,1/48 kHz) est entré.
• Le réglage par défaut de cet élément pour les paramètres "HEOS Music" est sur "Bas". Tous les autres modes restent régles sur "Arrêt".
• Ceci ne peut pas être régle quand le mode son est régle sur "Direct".
• Les réglages "Restorer" sont mémorisés pour chaque source d'entrée.

Contents Connexions Lecture

Conseils Annexe

Délai audio

Compense le décalage entre la video et l'audio.

• Les réglages "Délai audio" sont mémorisés pour chaque source d'entrée.

Sync labial auto

Ajuste automatiquement le temps de traitement audio pour compenser les retards de synchronisation audio/vidéo d'un téléviseur compatible avec Sync labial auto.

Marche

(Defaut) Corriger automatique.

Arrêt : Ne pas corriger automatiquement.

• Selon les specifications de votre télévisuer, il est possible que la correction automatique ne puisse pas ette effectuee, meme lorsque "Sync labial auto" est regle sur Marche.

Ajuster

Le décalage temporel entre l'image et le son doit être corrigé manuellement.

0 ms - 500 ms (Default: 0 ms)

• Vous pouvez également ajuster finement la valeur de correction du retard définié par "Sync labial auto".

Panneau avant

hage

Panneau arrête

169

Télécommande

Volume

Permet de régler le volume dans la MAIN ZONE (piece dans laquelle se trouve l'appareil).

Échelle

Regler l'affichage du volume.

0 - 98 (Défaut) :	Afficher dans la gamme de 0 (Min) à 98.
-79.5dB - 18.0dB :	Afficher ---dB (Min), gamme de -79,5 dB à 18,0 dB.

• Les paramètres "Échelle" sont pris en compte dans toutes les zones.

Limite

Réglages de volume maximum.

60(-20dB)/70(-10dB)/80(0dB)

Arrêt (Défaut)

• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5dB - 18.0dB". (p. 170)

Niveau démarrage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partirde la dernière session.
Sourdine :	Toujours passer en sourdine audémarrage de l'appareil.
1 - 98 (-79 dB - 18 dB) : Le volume est réglié au niveau défiñi.

• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5dB - 18.0dB". (p. 170)

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet (Defaut) : Le son est complètement coupé.

-40 dB: Le son est abaisse de 40 dB.

-20 dB: Le son est abaisse de 20 dB.

Panneau avant

hage

Panneau arrête

170

Télécommande

Audyssey®

Définit Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume®. Ces réglages sont accessibles après que la procédure "Conf. Audyssey" a été effectué.

Pour en savoir plus sur la technologie Audyssey, reportez-vous à la "Explication des termes" (p. 268).

• Les réglages "MultEQ® XT", "Dynamic EQ", "Comp.Niveau ref" et "Dynamic Volume" sont mémorisés pour chaque source d'entrée.
• Lorsque le mode son est en mode "Direct", les réglages "MultEQ® XT", "Dynamic EQ" et "Dynamic Volume" ne peuvent pas être configurés.
• Lorsque le son est rédigé sur le mode "DTS Virtual:X" ou sur un mode qui contient le nom "+"Virtual:X", les paramétrages "MultEQXT", "Dynamic EQ" et "Dynamic Volume" ne peuvent pas être configurés.

MultEQXT

MultEQXT compensate les caractéristiques de temps et de fréquence de la zone d'écoute en fonction des résultats de mesure avec "Conf. Audyssey". La sélection s'effectue parmi trois types de courbes de compensation. Nous vous recommendons le paramétrage "Reference".

Reference(Défaut):	Sélectionne le réglage calibré par défaut avec une légère coupure à haute fréquences, qui est optimisé pour les films.
L/R Bypass:	Sélectionne le paramétrage de référence,mais contourne MultEQ® XT sur lesenceintes avant gauche et droite.
Flat:	Sélectionne le réglage calibré qui estoptimisé pour les petites pièces où vousposition d'écoute est plus proche desenceintes.
Arrêt:	Éteignez l'égaliseur "MultEQ® XT".

• Si vous utilisez un casque, "MultEQ® XT"onne automatiquement sur "Arrêt".

Panneau avant

hage

Panneau arrête

171

Télécommande

Contents Connexions Lecture

Conseils Annexe

Dynamic EQ

Permet de résoudre le problème de la dépréciation de la qualité du son alors que le volume est diminué ennant en compte la perception humaine et l'acoustique de lapiece.

Fonctionne avec MultEQXT.

Marche

(Defaut) :

Utiliser "Dynamic EQ".

Arrêt : Ne pas utiliser "Dynamic EQ".

• Quand le paramètre "Dynamic EQ" du menu est sur "Marche", il n'est pas possible d'effectuer un réglage "Tonalité". (p. 127)

Comp.Niveau ref

Audyssey Dynamic EQ® fait reférence au niveau de mixage de film standard. Il fait les réglages pour maintainir la réponse de reférence et l'enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de reférence du film n'est pas toujours utilisé en musique ou pour d'autres contens que des films. Le décalage de niveau de reférence Dynamic EQ offre trois décalages à partir de la reférence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnées quand le niveau de mixage du content n'est pas dans la norme. Les niveaux de réglage recommendés pour le content sont affichés ci-dessous.

0 dB (Réf. film)(Défaut) :	Optimisé pour le contenu tel que des films.
5 dB :	Sélectionnez ce réglage pour le contenu qui à une très large gamme dynamique, comme la musique classique.
10 dB :	Sélectionnez ce réglage pour le jazz ou d'autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu'il est en général mixé à 10 dB en dessous de la référence du film.
15 dB :	Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d'écoute et a une gamme dynamique comprimée.

Le réglage est activé quand "Dynamic EQ" est sur "Marche". (p. 172)

Panneau avant

hage

Panneau arrête

172

Télécommande

Dynamic Volume

Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféREDe l'utilisateur.

Fonctionne avec MultEQXT.

Heavy :	Ajustement le plus important sur lessonsles plus forts et les plus bas.
Medium :	Ajustement moyen sur lessons les plusbas et les plus forts.
Light :	Ajustement le moinsimportant sur lessons les plus bas et les plus forts.
Arrêt(Défaut) :	Ne pas utiliser “Dynamic Volume”.

• Si "Dynamic Volume" est reglé sur "Oui" dans "Conf. Audyssey", le réglage passée automatiquement à "Medium". (19 p. 188)

EQ manuel

Utilise l'égaliser graphique pour régler la tonalité de chaque enceinte.

• Les enceintes pour lesquelles "EQ manuel" peut être réglié sont différentes en fonction du mode audio.
• Ceci peut être régle lorsqu'elle paramètre "MultEQXT" est "Arret". (p. 171)
• Ceci ne peut pas etre regle quand le mode son est regle sur "Direct".
  Si vous utilisez un casque audio, vous pouvez regler l'égaliseur pour celui-ci. (17 p. 173)

EQ manuel / Casque EQ

Configurez s'il faut utiliser l'égaliseur graphique ou non.

Marché :	Utilisez l'égaliser graphique.
Arrêt(Défaut) :	Ne pas utiliser l'égaliser graphique.

• "Casque EQ" est réglement dans le menu si vous utilisez un casque audio.

Contents Connexions Lecture

Conseils Annexe

Select.H-P

Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.

Tous :	Réglez tous les tons des enceintes ensemble.
Gaugé/droite(Défaut) :	Réglez les tons des enceintes gauche etdroite ensemble.
Chaque : Réglez la tonalité pour chaque enceinte.

Ajust.EQ

Ajustez l'équilibre de tonalité pour chaque bande de fréquences.

1. Sélectionnez l'enceinte.
2. Sélectionnez le réglage de la bande de fréquences.
   63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz
3. Reglez le niveau. -20.0 dB - +6.0 dB (Défaut: 0.0 dB)

• Les enceintes Dolby avant et Dolby Surround peuvent uniquement être définies lors de 63Hz / 125Hz / 250Hz / 500Hz / 1kHz .

Panneau avant

hage

Panneau arrête

174

Télécommande

Contents Connexions Lecture

Conseils Annexe

Copie de courbe

Copiez la courbe de correction plate créée dans "Conf. Audyssey"

"Copie de courbe" s'affiche après que la procédure de "Conf. Audyssey" a été effectuee.
"Copie de courbe" n'est pas disponible lors de l'utilisation d'un casque audio.

Param.defaut

Les paramètres "EQ manuel" sont rétablis sur les paramètres par défaut.

Panneau avant

nage

Panneau arrête

175

Télécommande

Contents

Connexions Lecture

Conseils Annexe

Vidéo

Effectuez les réglages video.

Config.HDMI

Règles paramétres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.

REMARQUE

• Quand "HDMI PassThrough" et "HDMI Contrôle" est sur "Marche", la consommation en mode Veille est plus élevée. ("HDMI PassThrough" (p. 177), "HDMI Contrôle" (p. 178)) Si vous n'utilise pas cet apparéil pendant une période prolongée, il est conseilé de débrancher le cordon d'alimentation de la prise secteur.

Sort audio HDMI

Permet de selectionner le matériel pour la sortie audio HDMI.

AVR (Défaut) :	Lecture par les enceintes connectées au récepteur.
TV :	Lecture par une télévision connectée au récepteur.

Lorsque la fonction HDMI Contrôle est activée, la priorite est donnée au réglage audio du téléviseur. (Tép. 142)
- Lorsque cet apparéil est sous tension et que "Sort audio HDMI" est réglé sur "TV", l'audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

Panneau avant

hage

Panneau arrête

176

Télécommande

HDMI PassThrough

Sélectionne la manière dont cet appeareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Marche :	Transmet l'entrée HDMI sélectionnée via la sortie HDMI de cet apparéil lorsqu'il est en mode Veille.
Arrêt(Défaut) :	Aucun signal HDMI n'est transmis via la sortie HDMI de cet apparéil en modeVeille.

■ SrcPassThrough

Définit la borne HDMI qui introduit les signaux HDMI en mode veille.

Dernière(Défaut) :	La source d'entrée la plus récente semettra en mode veille.
CBL/SAT /DVD / Blu-ray /Game / AUX /Media Player :	Traversez la source d'entréeseLECTIONnée.

"SrcePassThrough" peut être régé quand "HDMI PassThrough" est régé sur "Marché" ou que "HDMI Controle" est régé sur "Marché". ("HDMI PassThrough" (C-P. 177), "HDMI Controle" (C-P. 178))

■ Select Telec

Définissez s'il faut autoriser la mise sous tension de cet apparéil avec la touche de sélection de la source d'entrée de la télécommande lorsque l' apparéil est en veille.

Alllumer+Source (Défaut) :	Cet apparéil est mis sous tension et la source d'entrée change.
Source seule :	La source d'entrée HDMI changependant que l' apparéil est en voille. Le détermin de l'affichage d'alimentation det cet apparéil clignote lorsque vousappuyez sur la touche de sélection de la source d'entrée de la télécommande.

• "Selec" peut être régé quand "HDMI Contrôle" est régé sur "Marche" ou que "HDMI PassThrough" est régé sur "Marche". ("HDMI PassThrough" (p. 177), "HDMI Contrôle" (p. 178))

Panneau avant

hage

Panneau arrête

177

Télécommande

Contents Connexions Lecture

Conseils Annexe

HDMI Contrôle

Permet de lier l'utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle.

Marché : Utiliser la fonction HDMI Contrôle.

Arrêt

(Defaut) :

Ne pas utiliser la fonction HDMI Contrôle.

• Consultez les instructions d'utilisation de chaque composant connecté pour vérifier les réglages.
  Se reporter à "Fonction HDMI Contrôle" pour en savoir plus sur la fonction HDMI Contrôle. (tB p. 142)

REMARQUE

• Si les réglages "HDMI Contrôle" ont été modifiés, pensez à toutes étéindre puis remetre sous tension les appareils connectés après cette modification.

ARC

Sur le téléviser raccordé au connecteur HDMI MONITOR, indiquez si vous souhaitez receivevoir le son provenant du téléviser via HDMI.

Marché : Utiliser la fonction ARC.

Arrêt

Ne pas utiliser la fonction ARC.

(Defaut) :

• Vous pouvez régler le volume de cet apparéil à l'aide de la télécommande du téléviseur.
• Si vous utilise cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur.
  Si "HDMI Contrôle" est regle sur "Marche", le paramétrage de "ARC" bascule automatiquement sur "Marche". (p. 178)

REMARQUE

• Si les réglages "ARC" ont été modifiés, pensez à toujours étéindre puis remetre sous tension les appareils connectés après cette modification.
  L'utilisation d'un téléviseur compatible avec la fonction eARC permet la lecture audio a partir du haut-parleur connecte a cet apparéil, indépendamment des paramétres "ARC" dans le menu.

Panneau avant

hage

Panneau arrête

178

Télécommande

Contents Connexions Lecture

Conseils Annexe

Commut.TV Audio

Définit le passage automatique sur l'entrée "TV Audio" lorsqu'un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet apparéil.

Marche (Défaut):	Sélectionner l'entrée “TV Audio”automatiquement lors de la réceptiond'une commande à partir du téléviseur.
Arrêt:	Ne sélectionnez pas l'entrée “TV Audio”automatiquement lors de la réceptiond'une commande à partir du téléviseur.

"Commut.TV Audio" peut être régle lorsque "HDMI Contrôle" est régle sur "Marche". (17 p. 178)

Désactiver cmde

Lie la mise en veille de cet apparéil aux équipements externes.

Tous(Défaut) :	Si la TV branchée est mise hors tensionindépendamment de la source d'entrée,l'appareil est automatiquement mis enveille.
Vidéo :	Avec une source d'entrée sélectionnéeattribuée à, “HDMI” ou “VIDEO”, lorsquevous mettez le télévisuer hors tension,cet apparéil se met automatiquement enveille. («©» p. 185)
Arrêt :	L' apparéil n'est pas lié à la mise sous/hors tension de la TV.

“Désactiver cmde" peut être régle lorsque “HDMI Contrôle" est régle sur "Marche". (p. 178)

Panneau avant

hage

Panneau arrête

179

Télécommande

Contents Connexions Lecture

Conseils Annexe

Eco.d'énergie

Si "Enceinte du téléviseur" est reglé comme sortie audio de votre téléviseur, l'appareil passée automatiquement en mode veille afin de réduire la consommation électrique.

Cette fonction est activée dans les cas suivants.

• Si "TV Audio" est sélectionné comme source d'entrée de cet apparéil
  Lors de la lecture d'un contenu provenant d'un appeareil raccordé via HDMI

Marché : Utiliser la fonction Éco.d'énergie.

Arrêt

(Defaut) :

Ne pas utiliser la fonction Éco.d'énergie.

"Eco.d'energie" peut être régle lorsque "HDMI Contrôle" est régle sur "Marche". (178)

■ Menu intellig.

Vouppouvezutilisercefonction pourconfigurerle parametragede cetappareil,selectionnerune sourced'entree etreglerletuneret des stationsde radio InternetaI'aide de la telecommandedu taveliseur.

Marché : Utiliser la fonction Menu intellig..

Arrêt : Ne pas utiliser la fonction Menu intellig..

"Menu intellig." peut être régle lorsque "HDMI Contrôle" est régle sur "Marche". (p. 178)

REMARQUE

• Si les réglages "Menu intellig." ont été modifiés, pensez à toutjours étéindre puis remetre sous tension les apparèils connectés après cette modification.
• Selon les specifications de votre téléviseur, il est possible que la fonction Menu intellig. ne fonctionne pas correctement. Dans ce cas, règlez "Menu intellig." sur "Arret".

Panneau avant

hage

Panneau arrête

180

Télécommande

Affichage écran

Selectionnez les préférences d'interface utilisateur pour l'affichage à l'écran.

Volume

Definit l'emplacement de I'affichage du niveau de volume.

Bas

Affichage bas.

(Defaut) :

Haut : Affichage haut.

Arrêt : Désactiver l'affichage.

• Si l'affichage du volume principal est difficile à dire lorsque du texte est superposé au sous-titrage d'un film, réglez-le sur "Haut".

Informations

Affiche temporairement le statut de fonctionnement lorsque la source d'entrée changee.

Marche

Activier l'affichage.

(Defaut) :

Arrét : Désactiver l'affichage.

Lecture en cours

Définit la durée d'affichage pour l'affichage de la lecture lorsque la source d'entrée est "HEOS Music" ou "Tuner".

Toujours actif

(Defaut) :

Affichage permanent.

Arretauto:

Conserver l'affichage pendant 30 secondes après l'activation.

Panneau avant

hage

Panneau arrière

181

Télécommande

Contents Connexions Lecture

Conseils Annexe

Format signal 4K

Définissant le format de signal 4K à litre par cet apparéil lorsque le télévisér ou le périphérique de lecture connecté à cet apparéil est compatible avec le signal HDMI 4K (60 Hz/50 Hz).

Format signal 4K

Définissent le format de signal 4K à litre par cet apparéil.

Standard(Défaut) :	Sélectionnez si vous télévisuer et vos périhériques de lecture prènnant en charge des signaux video standard 4K 60p 4:2:0 8 bit.
Amélioré :	Sélectionnez si vous télévisuer, vos périhériques de lecture et cables prènnant en charge les signaux video de haute qualité 4K 60p 4:4:4, 4:2:2 bit ou 4K 60p 4:2:0 10 bit.

【Relation entre le "Format signal 4K" paramétrage et les résolutions supportées】

Résolution supportée	Espace couleurs	Profondeur pixel	Format signal 4K
			Amélioré	Standard (Défaut)
4K 24p, 4K 30p, 4K 25p	RGB / YCbCr 4:4:4	8 bits	✓	✓
		10,12 bits	✓	-
	YCbCr 4:2:2	12 bits	✓	✓
4K 60p, 4K 50p	YCbCr 4:2:0	bits	✓	✓
		10,12 bits	✓	-
	RGB / YCbCr 4:4:4	8 bits	✓	-
	YCbCr 4:2:2	12 bits	✓	-

Panneau avant

hage

Panneau arrière

182

Télécommande

Contents Connexions Lecture

Conseils Annexe

Lors du paramétrage sur "Amélioré", nous recommendons d'utiliser un "Premium High Speed HDMI Cable" ou un "Premium High Speed HDMI Cable with Ethernet" ayant une "HDMI Premium Certified Cable" étiquette figurant sur l'emballage du produit.
- Lorsque ce paramétrage est "Améliore", configuéz le paramétrage du télévisseur ou du périphérique de lecture pour faire correspondé ce paramétrage.
- Lorsque le paramétrage est "Amélioré", la réserve pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du cable HDMI. Dans ce cas, modifiez ce paramétrage sur "Standard".
- "Personnel" est affché pour l'objet de configuration si nos installateurs personalisés ou nos ingénieurs services ont configuré le format de signal HDMI pour cet appeilé.
- "Format signal 4K" peut aussi être régisé avec la procédure suivante.
Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "V.Form: " s'affiche sur l'écran.
2. Appuyez sur DIMMER sur l'appareil principal. "4K: " s'affiche sur I'ecran.
3. Utilisez le TUNER PRESET CH + de l'appareil principal ou le TUNER PRESET CH - et selectionné le format du signal 4K.
4. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Format TV

Déterminé le format du signal video à la sortie de la télévision que vous utilisez.

Format

PAL

Selectionner la sortie PAL.

(Defaut) :

NTSC: Sélectionner la sortie NTSC.

• "Format" peut aussi être régé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux régliages.

• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes.
  "V.Format:"s'affiche sur I'écran.

• Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définièse le format du signal video.
• Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

REMARQUE

• Si un format différent du format video du monitreur connecté est défini, l'image ne s'affichera pas correctement.

Panneau avant

hage

Panneau arrête

183

Télécommande

Entrées

Réalisation des réglages concernant la lecture de la source d'entrée.

Vou n'avoz pas besoin de modifier les réglages pour utiliser l'appareil. Effectuez des réglages lorsque cela s'avere nécessaire.

Affect entrée

En effetuant les connexions comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/vidéo de cet apparéil, il vous suffit d'appuyer une seule fois sur les touches de sélection de la source d'entrée pour dire aisément de l'audio ou de la video à partir d'un dispositif connecté.

Veuillez Change I's attribution de la borne d'entree HDMI, de la borne d'entree audio numerieque, de la borne d'entree audio analogique et de la borne d'entree video lors de la connexion d'une source d'entree qui differe de ce qui est imprimé sur les borne d'entree audio/video de cet apparieil.

Définit le mode d'entrée audio pour chaque source "INPUT MODE". "AUTO" est normalement recommandé pour ce réglage. Ceci détecte et lit automatiquement le signal entrant dans cet apparéil selon la priorité suivante : HDMI > DIGITAL > ANALOG.

• Par défaut, chaque élément est régle comme suit.

Source d'entrée	Connecteur d'entrée				INPUT MODE
	HDMI DIGITAL		ANALOG	VIDEO
CBL/SAT 1 OPT2 1 1 AUTO
DVD 2 --- HDMI -
Blu-ray 3 --- HDMI -
Game 4 --- HDMI -
Media Player 5 - 2 2 AUTO
TV Audio - OPT1 --		-DIGITAL-
AUX	FRONT --		-HDMI -

Panneau avant

Affichage

Panneau arrête

184

Télécommande

Index

Contents Connexions Lecture

Conseils Annexe

Utilisateurs de TV/boitier pour satellite, veuillez noter

Lors de l'utilisation de la sortie audio numérique sur un téléviseur/boitier satellite :

Pour dire le signal video attribué à “HDMI” associé au signal audio attribué à “Affect entrée” - “DIGITAL”, vous devrez également sélectionner “DIGITAL” dans “INPUT MODE”.

• Le même connecteur d'entrée peut être affecté à plusieurs sources d'entrée. Par exemple, attribuez le même connecteur d'entrée HDMI à plusieurs sources pour utiliser chaque source d'entrée en combinaison avec l'audio analogue ou numérique selon vos préférences. Dans ce cas, configUREZ le connecteur audio pour la lecture dans "INPUT MODE". (Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.)

HDMI

Réglez ce paramètre pour changer l'attribution des prises d'entrée HDMI aux sources d'entrée.

1/2/3/4/5/FRONT:	Attribue une borne d'entrée HDMI à la source d'entrée Sélectionnée.
-:	N'attribuée pas de borne d'entrée HDMI à la source d'entrée Sélectionnée.

Si "HDMI Contrôle" est regle sur Marche, la borne d'entrée "HDMI" ne peut pas etree attribuée a la TV Audio. (p. 178)
- La fonction eARC ne fonctionne pas lorsque "HDMI" est reglé comme source d'entrée "TV Audio".

DIGITAL

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio numérique aux sources d'entrée.

OPT1 (Optique) / OPT2 :	Attribue une borne d'entrée audio numérique à la source d'entrée sélectionnée.
- :	N'attribuée pas de borne d'entrée audio numérique à la source d'entrée sélectionnée.

ANALOG

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio analogueaux sources d'entrée.

1/2:	Attribue une borne d'entrée audio analogique à la source d'entrée sélectionnée.
-:	N'attribuè pas de borne d'entrée audio analogique à la source d'entrée sélectionnée.

VIDEO

Réglez ce paramètre pour changer l'attribution des bornes d'entrée video composantes aux sources d'entrée.

1/2:	Attribue une borne d'entrée video à la source d'entrée Sélectionnée.
-:	N'attribuè pas de borne d'entrée video à la source d'entrée Sélectionnée.

Panneau avant

hage

Panneau arrête

185

Télécommande

INPUT MODE

Réglez les modes d'entrée audio de chaque source d'entrée. Normalement, il est recommendé de régler le mode d'entrée audio sur "AUTO".

AUTO (Défaut) :	Déctector automatique le signal en entrée et lancer la lecture.
HDMI :	Lire uniquement les signaux en provenance de l'entrée HDMI.
DIGITAL :	Lire uniquement les signaux en provenance de l'entrée audio numérique.
ANALOG :	Lire uniquement les signaux en provenance de l'entrée audio analogue.

Param.defaut

Les paramètres "Affect entrée" sont rétablis sur les paramètres par défaut.

Lorsque des signaux numériques entrent correctement, le témoin Dg s'allume sur l'affchage. Si le témoin Dg ne s'allume pas, vérifie "Affect entrée" et les connexions. (p. 184)
- Si l'option "HDMI Contrôle" est regélée sur "Marche" et si un téléviseur compatible ARC est branchée via les bornés HDMI MONITOR, le mode d'entrée dont la source d'entrée est "TV Audio" est paramétré sur ARC.
Lorsqu'un téléviseur compatible avec la fonction eARC est raccardé à la borne HDMI MONITOR, le mode d'entrée dont la source d'entrée est "TV Audio" est verrouillée sur eARC.

Panneau avant

hage

Panneau arrête

186

Télécommande

Rennomer\.Sources

• Permet de changer le nom d'affichage de la source d'entrée. Une fois modifié, le nom est affché sur l'écran et sur les écrons de menu de cet apparéil.
• Si le nom de périphérique peut être acquis à partir d'un périphérique HDMI connecté, le nom d'affichage est modifié automatiquement. Utilisez cette fonction pour modifier les noms si nécessaire lorsque le périphérique que vous utilisez diffère de la source d'entrée sur cet apparéil. (Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.)

CBL/SAT/DVD/

Blu-ray / Game / AUX / Media Player / TV Audio / Phono :

Modifiez le nom de l'affichage de la source d'entrée selectionnée.

Param.defaut:

Les paramètres "Rennomer. Sources" sont rétablis sur les paramètres par défaut.

• Vous pouvez entre jusqu'à 16 caractères.

Masquer sources

Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.

Afficher

(Defaut) :

Utiliser cette source.

Cachez: Ne pas utiliser cette source.

Niv.source

Cette fonction permet de corriger le niveau de lecture de l'entrée audio de la source d'entrée selectionnee.

Utilisez cette fonction s'il y a des différences de niveau du volume d'entree entre les differentes sources.

-12 dB - +12 dB (Default: 0 dB)

• Les réglages "Niv.source" sont mémorisés pour chaque source d'entrée.

Panneau avant

hage

Panneau arrête

187

Télécommande

Enceintes

Les caractéristiques acquistiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.

Cette procédure s'appeille "Conf. Audyssey".

Vou n'avoz pas a efectuer "Conf. Audyssey" lorsque you avez déjà effectue "Etalonnage enc." dans "Assitant.Config."

Pour configurer manuellement les enceintes, utilisez l'option "Config. manuelle" du menu. (p. 198)

Conf. Audyssey®

Pour effectuer les mesures, placez le microphone d'étalonnage du son en différents endroits dans toute la zone d'écoute. Pour un meilleur résultat, il est recommandé d'effectuer la mesure sur six points ou plus, comme illustré (jusqu'à huit points).

Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60 cm par rapport à la première position de mesure (position d'écoute principale).

• Si vous exécutez "Conf. Audyssey®, les fonctions Audyssey MultEQ® XT/Audyssey Dynamic EQ® / Audyssey Dynamic Volume sont actives. (p. 171)

FL Enceinte avant (G)

FR Enceinte avant (D)

C Enceinte centrale

SW Subwoofer

SL Enceinte surround (G)

SR Enceinte surround (D)

188

Contents

Connexions Lecture

Conseils Annexe

A propos de la position d'écoute principale

La position d'écoute principale est la position où plusieurs auditeurs ou une personne seule s'assoient naturellement dans l'enceinte de l'environnement d'écoute. Avant de lancer la procédure "Conf.

Audyssey®, disposez le microphone de mesures et de configuration dans la position d'écoute principale.

Audyssey MultEQ® XT utilise les mesures à partir de ce point pour calculer la distance de l'enceinte, le niveau, la polarité et la valeur de croissement du subwoofer.

REMARQUE

• Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrometer les mesures. Fermze les fenêtes et éteignez les apparêlslectroniques (radios, climatiseurs, éclairages fluorescents, etc.). Lessons émis par ces apparêts pourraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la pierce d'écoute. Les signaux de téléphonie mobile pouraient perturber les mesures.
• Pendant les mesures, ne laissiez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d'étaconnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.
• Pendant le processus de mesures, les tons de tests audibles proviennent des enceintes et des subwoofer, mais ceci fait partie du fonctionnement normal. S'il y a un bruit de fond dans la pierie, le volume de ces signaux d'essay augmente.
• Si vous utilisez la touche VOLUME de la télécommande ou MASTER VOLUME de l'appareil au cours des mesures, celles-ci sont annulées.
• Il n'est pas possible d'effectuer ces mesures lorsqu'un casque est connecté. Débranchez le casque audio avant de procéder à la configuration "Conf. Audysey".

Panneau avant

hage

Panneau arrête

189

Télécommande

Contents Connexions Lecture

Conseils Annexe

Procedure pour les réglages des enceintes (Conf. Audyssey®)

Preparation
Mesure

Calcul & Memoriser

Vérification

Fin

Fixez le microphone d'étalonnage du son fourni pour le support de microphone ou son propre trépied et l'installer dans la position d'écoute principale.

Lors de l'installation du microphone d'étalonnage du son, pointez l'extrémité du microphone vers le plafond et réglez la hauteur afin qu'elle corresponde à celle des oreilles d'un auditeur en position assise.

2 Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué cidesous.

Subwoofer dote d'un mode direct

Placez le mode direct sur "Marche" et désactive le réglage du volume et le réglage de la fréquence croisée.

Subwoofer ne possedant pas de mode direct

Effectuez les réglages suivants:

Volume: position 12 heures
- Fréquence croisée: Fréquence maximale/la plus élevé
- Filtre salle-bas : Arrêt
Mode veille:Arret

Panneau avant

hage

Panneau arrête

190

Télécommande

3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet apparéil.

Lorsque le microphone de configuration et de mesure est connecté, l'écran suivant s'affiche.

4 Sélectionnéz "Suivant" et appuyez ensuite sur ENTER.

5 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

"Conf. Audyssey" peut également permettre les réglages suivants.

• Affect.Amplis
  Il est possible de changer la sortie du signal à partir des bornes des enceintes SURROUND BACK de cet appeareil pour qu'elle corresponde à l'environnement de vos enceintes. ("Affect.Amplis" (p. 198))
• Sélection canaux

Si les canaux qui ne sont pas utilisés sont définis à l'avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez également modifier le nombre d'enceintes surround arrêté.

Config.Dolby Sp.

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

Cette option peut être régée lorsque "Mode affectation" est régé sur "Dolby avant" ou "Dolby surround" dans le paramétrage de "Affect.Amplis". (p. 198)

191

Contents Connexions Lecture

Conseils Annexe

6 Suivez les instructions affichées sur l'écran puis appuyez sur "Suivant" pour continuer.
7 Lorsque I'ecran suivant est affiché, selectionnez "Lancer Test" puis appuyez sur ENTER. Demarrez les mesures de la première position.

La mesure peut prendre plusieurs minutes.

REMARQUE

• SI "Attention!" s'affiche sur l'écran du téléviseur :
• Aliez à "Message d'erreur" (p. 196). Vérifiez les points concernés et effectuez les procédures nécessaires.

8 Lorsque l'enceinte détectée est affichée, scélectionnez "Suivant" puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

192

Télécommande

Contents Connexions Lecture

Conseils Annexe

9 Disposez le microphone de mesures et de configuration à la position 2, Sélectionnez "Continuer", puis appuyez sur ENTER.

La mesure du deuxieme point demarre.

Les mesures peuvent être effectuees jusqu'a huit points.

□ Arrêter “Conf. Audyssey®”

① Appuyez sur BACK pour afficher l'écran contextuel.
② Appuyez sur <pour sélectionner "Oui", puis appuyez sur ENTER.

10 Repetez l'etape 9 pour mesurer les positions 3 à 8.

• Pour passer la mesure de la quatrième position d'écoute et des suivantes, appuyez sur < pour selectionner "Finaliser" et appuyez sur ENTER pour passer à l'étape 12.

11 Sélectionnez "Continuer" et appuyez ensuite sur ENTER.

Démarrez l'analyse et l'enregistrement des résultats de mesure.

L'analyse prend plusieurs minutes.
Plus il y a d'enceintes et de positions de mesure, plus l'analyse est longue.

REMARQUE

Lorsque les résultats de mesure sont en train d'être enregistrés, voirlez a ce que l'alimentation ne soit pas hors tension.

Panneau avant

hage

Panneau arrête

193

Télécommande

Contents Connexions Lecture

Conseils Annexe

12 Effectuez le paramétrage de Audyssey Dynamic EQ® et Audyssey Dynamic Volume®.

L'écran suivant s'affiche lors de l'analyse. Configurez le paramétrage de votre choix.

• Dynamic EQ corrighe la réponse de fréquence en tenant compte des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommendé lors de l'utilisation de l'appareil avec le volume baisse, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.
• Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d'entrée audio de l'appareil. Le contrôle du volume optimal s'effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

194

Contents Connexions Lecture

Conseils Annexe

13 Lorsque l'analyse et la sauvegarde sont terminées, débranchez le microphone d'étalonnage du son de la prise SETUP MIC de l'appareil principal puis appuyez sur "Suivant".

14 Sélectionnez "Détails" et appuyez sur ENTER pour vérifier les résultats de mesure.

• Les subwoofoers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofoers.

REMARQUE

• Ne pas modifier la connexion de l'enceinte ou le volume du subwoofer après "Conf. Audyssey". Si ces derniers sont modifiés, exécutez à nouveau "Conf. Audyssey" afin de configurer le paramétrage de l'égaliseur de manière optime.

Panneau avant

hage

Panneau arrête

195

Télécommande

Message d'erreur

Un message d'erreur s'affiche si "Conf. Audyssey" n'a pas pu se terminer en raison de la position des enceintes, de l'environnement de mesure, et c Si un message d'erreur s'affiche, vérifie les éléments concernés et effectuez les mesures nécessaires. Coupez l'alimentation avant de vérifier les connexions des enceintes.

Exemples Détails de l'erreur Remèdes
Aucune enceinte trouvée.	Le microphone de mesures et de configuration n'a pas été détecté.Toutes les enceintes n'ont pas été détectées.	Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet apparéil.Vérifiez les connexions des enceintes.
Le bruit ambient est trop élevé ou Le niveau est trop bas	Il y a trop de bruit dans la pièce.L'enceinte ou l'audio subwoofer est trop faible.	Éteignez ou éloignez l' apparéil à l'origine du bruit.Essayez à nouveau lorsque les environ sont silencieux.Vérifiez l'installation et l'orientation des enceintes.Réglez le volume du subwoofer.
Avant D : Aucun	L'enceinte affichée n'a pas pu être détectée.	Vérifiez les connexions des enceintes affichées.
Avant D : Phase	L'enceinte affichée est connectée avec des polarités inversées.	Vérifiez les polarités des enceintes affichées.Ce message d'erreur peut s'afficher avec certains enceintes, même si elles sont connectées correctement.Si vous étés sur que le branchement est correct, utilisez > pour sélectionner "Ignorer", puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrête

196

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Retour aux réglages “Conf. Audyssey®”

Si vous définissez "Réinitialisez..." sur "Restaurez", vous pouvez revenir au résultat de la mesure de Conf. Audyssey (valeur calculée au départ par MultEQ XT), même lorsque vous avez modifié chaque réglage manuellement.

197

Config.manuelle

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectuels avec la procédure de "Conf. Audyssey".

• Si vous modifiez le paramétrage de l'enceinte après avoir exécuté "Conf. Audyssey®, vous ne serez plus en mesure de sélectionner Audyssey MultEQ XT, Audyssey Dynamic EQ ou Audyssey Dynamic Volume (p. 171)
• La "Config.manuelle" peut être utilisée même s'il n'y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s'avéré nécessaire.

Affect.Amplis

Permet de selectionner la méthode d'utilisation de l'amplificateur de puissance en fonction de votre système d'enceintes.

Voir "Configuration de l'enceinte et "Affect.Amplis" les réglages" (p. 38) concernant la configuration d'enceinte et la connexion.

Mode affectation

Permet de seLECTIONner la méthode d'utilisation de l'amplificateur de puissance.

Surround arrière(Défaut) :	Réglage de la lecture 7.1 canaux avecdes enceintes surround arrêté.
Avant haut :	Réglage de la lecture 7.1 canaux avecdes enceintes avanthaut.
Avant plafond :	Réglage de la lecture 7.1 canaux avecdes enceintes supérieures avant.
Centre plafond :	Réglage de la lecture 7.1 canaux avecdes enceintes supérieures centrales.
Dolby avant :	Réglage de la lecture 7.1 canaux avecdes enceintes avant Dolby AtmosEnabled.
Dolby surround :	Réglage de la lecture 7.1 canaux avecdes enceintes surround Dolby Atmos Enabled.

Panneau avant

hage

Panneau arrête

198

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

ZONE2:

Réglage pour l'affection de l'amplicateur de puissance intégré de l'appareil pour la ZONE2 et la sortie audio en stéreo.

Bi-Amp :

Réglage pour utiliser les enceintes avant via la connexion bi-ampli.

Front B:

Paramétrage de la lecture avec une deuxième enceinte avant. Vous pouvez commuter la lecture entre l'enceinte avant A et B en fonction de vos préférences.Commutez l'enceinte avant enutilisant "Enceintes avant" dans le menu. (p.208)

Config.Enceintes

Selectionnez si ou qui non les enceintes sont presents, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Avant

Définir le type d'enceinte avant.

Grande(Défaut) :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.

• Lorsque "Subwoofer" est reglé sur "Non", "Avant" est automatiquement réglé sur "Grande".
  Lorsque "Avant" est regle sur "Petite", vous ne pouvez pas regler d'enceintes autres que "Avant" à "Grande".

Panneau avant

hage

Panneau arrête

199

Télécommande

Contents Connexions Lecture

Conseils Annexe

Centrale

Définir la présence et la taille de l'enceinte centrale.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Réglage à utiliser lorsqu'aucune enceinte centrale n'est connectée.

Subwoofer

Définir la présence d'un subwoofer.

Oui (Défaut) :	Réglage à utiliser lorsqu'le système comprend un subwoofer.
Non :	Réglage à sélectionner lorsqu'aucun subwoofer n'est connecté.

• Lorsque "Subwoofer" est régé sur "Non" et que vous configurez "Avant" à "Petite", "Subwoofer" est automatiquement régé sur "Oui".

Surround

Définir la présence et la taille des enceintes surround.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Réglage à utiliser quand les enceintessurround ne sont pas connectées.

• Si "Surround" est régle sur "Aucun", "Surround arrêté" et "Dolby surround" sont automatiquement régles sur "Aucun".

Panneau avant

hage

Panneau arrête

200

Télécommande

Contents Connexions Lecture

Conseils Annexe

Surround arriere

Définir la présence, la taille et le nombre d'enceintes arrêté surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes arrêtè surround ne sont pas connectées.
2 enceintes (Défaut) :	Réglage à utiliser lorsqu'il y a deux enceintes arrêtè surround.
1 enceinte :	Réglage à utiliser lorsqu'il n'y a qu'une enceinte surround arrêtè. Connectez-vous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

Lorsque le réglage "Mode affection" est "Surround arrière", vous pouvez effectuer ce réglage. (p. 198)

Avant haut

Définir la présence et la taille des enceintes avant-haut.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser lorsque les enceintes avant-haut ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Avant haut", vous pouvez effectuer ce réglage. (197 p. 198)

Panneau avant

hage

Panneau arrête

201

Télécommande

Contents Connexions Lecture

Conseils Annexe

Avant plafond

Réglez la présence et la taille des enceintes supérieures avant.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes supérieures avant ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Avant plafond", vous pouvez effectuer ce réglage. (R2 p. 198)

Centre plafond

Réglez la présence et la taille des enceintes supérieures centrales.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes centrales supérieures ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Centre plafond", vous pouvez effectuer ce réglage. (Cp. 198)

Panneau avant

hage

Panneau arrête

202

Télécommande

Contents Connexions Lecture

Conseils Annexe

Dolby avant

Réglez la présence et la taille des enceintes Dolby avant.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Séléctionnez lorsque les enceintes avantDolby ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Dolby avant", vous pouvez effectuer ce réglage. (Kp. 198)

Dolby surround

Réglez la présence et la taille des enceintes Dolby surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes d'ambiance Dolby ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Dolby surround", vous pouvez effectuer ce réglage. (Cp. 198)

Panneau avant

hage

Panneau arrête

203

Télécommande

Contents Connexions Lecture

Conseils Annexe

Distances

Permet de régler la distance entre la position d'écoute et les enceintes. Avant d'effectuer les réglages, mesurez la distance entre la position d'écoute et les différentes enceintes.

Unité

Permet de regler l'unité de distance.

Mêtres (Défaut)

Pieds

Étape

Permet de régler l'increment minimum de réglage de la distance.

0.1 m/0.01 m (Défaut: 0.1 m)

1ft/0.1ft

Réglez la distance

0.00 m - 18.00 m / 0.0 ft - 60.0 ft

• Les enceintes qui peuvent être sélectionnées sont différentes selon les réglages “Affect.Amplis” et “Config.Enceintes”. (“Affect.Amplis” (198), “Config.Enceintes” (199))
• Reglages par défaut: Avant G / Avant D / Avant Haut G / Avant Haut D / Centrale / Dolby avant G / Dolby avant D / Subwoofer : 3,60 m (12,0 ft) Enceintes différentes de celles mentionnées ci-dessus : 3,00 m (10,0 ft)
• Reglez la différence de distance entre enceintes a moins de 6,00 m (20,0 ft).

Panneau avant

hage

Panneau arrête

204

Télécommande

Contents

Connexions Lecture

Conseils Annexe

Config.Dolby Sp.

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

0.90 m - 3.30 m / 3.0 ft - 11.0 ft

(Defaut: 1.80m / 6.0ft )

• Cette option peut être régée lorsque "Dolby avant" ou "Dolby surround" est régé sur "Grande" ou "Petite" dans "Config.Enceintes".

Param.defaut

Les paramètres "Distances" sont rétablis sur les paramètres par défaut.

Niveaux

Réglez le volume de la tonalité de test à l'identique à la position d'écoute lorsqu'il est envoyé depuis chaque enceinte.

Dém tonal. essai

Un son test est émis depuis l'enceinte seLECTIONnée.

Pendant l'écoute du son test, ajustez le volume de sortie sur l'enceinte sélectionnée.

-12.0 dB +12.0 dB (Default: 0.0 dB)

Le paramétrage "Niveau" est reflèné dans tous les modes son.
- Si vous souhaitez régler le niveau du canal pour chaque source d'entrée, effectuez les réglages dans "Régl niv.canal" (p. 126).
- Lorsque le casque est connecté à la borne PHONES de cet apparéil, vous ne pouvez pas régler l'option "Niveau".

Param.defaut

Les paramètres "Niveau" sont rétablis sur les paramètres par défaut.

Panneau avant

hage

Panneau arrête

205

Télécommande

Contents

Connexions Lecture

Conseils Annexe

Crossover

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Select.H-P

Permet de selectionner le mode de definition de la fréquence croisée.

Tous(Défaut) :	Permet de régler la même fréquencecroisée pour toutes les enceintes.
Individuel :	Permet de sélectionner les points dcroisement pour chaque enceinte individuellement.

■ Sélection de la fréquence croisée

40 Hz/60 Hz/80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/ 180 Hz/200 Hz/250 Hz (Défaut:80 Hz)

• Le paramètre "Crossover" peut être réglo然後 le réglage du paramètre "Mode subwoofer" est "LFE+Main" ou lorsque l'une des enceintes est réglo sur "Petite". (20 p. 207)
• La fréquence croisée par défaut est 80Hz . Il s'agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d'enceintes. Nous recommendons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur 250Hz lorsque la plage de fréquence des enceintes est 250Hz - 20kHz .
• Le son endessous de la féquence de croisement est coupé de la sortie des enceintes définies dans "Petite". Cette féquence de coupure des graves est émise par le subwoofer ou par les enceintes avant.

• Les enceintes qui peuvent être régées quand l'option "Individu" est scéléctionnée sont différentes selon le réglage du paramètre "Mode subwoofer". (R2 p. 207)

• Quand "LFE" est selectionne, les enceintes reglees sur "Petite" pour "Config.Enceintes" peuvent etre regleees. Si les enceintes sont reglees sur "Grande", "Total"s'affiche et le reglage ne peut pas etre effectue. (19 p. 199)
  Lorsque "LFE+Main" est selectionné, les enceintes peuvent être régées peu importé le réglage "Config.Enceintes". (p. 199)

Panneau avant

hage

Panneau arrête

206

Télécommande

Graves

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

Mode subwoofer

Permet de selectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

LFE(Défaut) :	Le signal de gamme des graves du canal régèle sur la taille d'enceinte “Petite” est ajusté à la sortie de signal LFE du subwoofer.
LFE+Main :	Le signal de gamme BASSE de tous les canaux est ajusté à la sortie de signal LFE du subwoofer.

LPF pour LFE

Permet de régler la gamme d'émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/180 Hz/ 200 Hz/250 Hz (Défaut:120 Hz)

• "Mode subwoofer" peut être définir lorsque "Config.Enceintes" - "Subwoofer" dans le menu est défini sur autre que "Non". (p. 200)
• Ecoutez de la musique ou un film puis selectionnez le mode produitant les graves les plus puissants.
• Si "Config.Enceintes" - "Avant" et "Centrale" sont régles sur "Grande", et que "Mode subwoofer" est régé sur "LFE", il se peut que les subwoofer n'émettent aucun son, selon le signal d'entrée ou le mode sonore sélectionné. (12 p. 199)

Selectionnez "LFE+Main" si vous pouze que les signaux des graves soient toujours reproduits par le subwoofer.

Panneau avant

hage

Panneau arrête

207

Télécommande

Enceintes avant

Permet de définir l'enceinte avant A/B à utiliser pour chaque mode audio.

A

L'enceinte avant A est utilisée.

(Defaut) :

B:L'enceinte avant B est utilisée.

A+B:

Les deux enceintes avant A et B sont utilisées.

• Cette option peut être selectionnée lorsque "Mode affectation" est définir sur "Front B". (p. 199)

Panneau avant

hage

Panneau arrête

208

Télécommande

Contents Connexions Lecture

Conseils Annexe

Réseau

Pour utiliser cet apparéil en le connectant à un réseau domestique, vous doivent configurer les paramètres réseau.

Si you efectuez cette opération via DHCP, definissez "DHCP" sur Marche. (Réglage par défaut.) Cet apparéil pourra ainsi utiliser votre réseau domestique.

Lorsque you aecte une adress P a chace appreil manuelment, you dece affercune adres IP a cet appareil a iade des reglages "Adresse IP" et entree des informations sur voite reseau domestique (LAN) telles que l'adres de passerelle et le masque de sous-reseau,etc.

Informations

Affichage des informations sur le réseau.

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi

Connexion

Choisissez s'il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN cable.

Lorsque you connectez au réseau avec un LAN cable, selectionnez "Filaire(Ethern)" après la connexion d'un cable LAN.

Lors de la connexion au réseau avec un réseau local sans fil, Sélectionnéz "Sans fil(Wi-Fi)" et configurez le "Config.Wi-Fi". (RÉ p. 210)

- Connecter avec

Sélectionnez la méthode de connexion au réseau domestique (LAN).

Filaire(Ethern) :	Utilisez un cable LAN pour se connecter à un réseau.
Sans fil(Wi-Fi)(Défaut) :	Utilisez la fonction de réseau local sans fil (Wi-Fi) pour se connecter à un réseau.

Panneau avant

hage

Panneau arrête

209

Télécommande

Config.Wi-Fi

Connectez-vous à un réseau de réseau local sans fil (Wi-Fi).
Le réseau peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

Recherche de réseaux

Selectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l'écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux sans fil. Sélectionnez "Rescan" si le réseau est introuvable.
2. Entrez votre mot de passer et selectionnez "OK".

Utiliser le dispositif iOS

Utilisez votre périhérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périhérique iOS à cet apparéil en Wi-Fi, l' apparéil peut être automatiquement connecté au même réseau que votre périhérique.

1. Sélectionnez "Utiliser le dispositif iOS" sur l'écran du téléviseur.
2. Vérifiez que votre apparéil iOS est connecté au réseau du réseau local sans fil (Wi-Fi) et Sélectionnez "Denon AVR-X1600H" depuis "CONFIGURER UN HAUT-PARLEUR AIRPLAY..." en bas de l'écran de configuration Wi-Fi de votre apparéil iOS.
3. Tapez "Suivant" sur I'ecran du periphérique iOS.

• La version du micrologiciel du périhérique iOS doit prendre en charge iOS 7 une version ultérieure.

■ Routeur WPS

Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton.

1. Sélectionnez "Bouton poussoir" sur l'écran du téléviseur.
2. Commutez vers le mode WPS en appuyant sur la touche WPS du routeur auquel vous souhaitez vous connecter.

La durée pour appuyer sur la touche varie en fonction du routeur.

1. Sélectionnez "Connector" sur l'écran du téléviseur dans les 2 minutes.

Panneau avant

hage

Panneau arrière

210

Télécommande

Contents

Connexions Lecture

Conseils Annexe

Manuel

Saisissez le nom (SSID) et le mot de passer du réseau auquel vous souhaitez vous connecter.

1. Reglez les éléments suivants.

SSID: Entrez le nom du réseau sans fil (SSID).

Securité :

Selectionnez la méthode de cryptage selon le paramètre de cryptage du point d'accès que vous utilisez.

Mot de passer : Entrez le mot de passer.

1. Sélectionnez "Connector" à la fin du paramétrage.

• Le paramétrage du réseau local sans fil (Wi-Fi) de cet apparéil peut également être configuré à partir d'un ordinateur ou d'une tablette qui prend en charge la connexion au réseau local sans fil.

• Maintenez enforcées les touches DIMMER et STATUS de l'appareil principal pendant au moins 3 secondes, lorsque l'alimentation est sous tension.

• Connectez le réseau local sans fil du PC ou de la tablette utilisé pour le "Denon AVR-X1600H" lorsque le message "Connectez votre dispositif Wi-Fi au réseau Wi-Fi appelé "Denon AVR-X1600H", apparatus à l'écran.
• Demarrez le navigateur et saisissez "192.168.1.16/settings/dans l'URL
• Utilisez le navigateur pour saïris le paramétrage, Sélectionnez "Connector" puis quitterze le paramétrage.
• La clé par défaut de cet appareil est régée sur "1". Définissez la clé par défaut du routeur sur "1" pour utilisation.

Réglages

Configurez l'adresse IP.

• Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l'adresse IP seront automatiquement configurées puisque la fonction DHCP est régée sur "Marche" dans les paramétres par défaut de l'appareil.
• Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l'attribution d'une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

Panneau avant

hage

Panneau arrête

211

Télécommande

#

#

Contents

Connexions Lecture

Conseils Annexe

DHCP

Permet de selectionner la maniere de se connecter au réseau.

Marché (Défaut):	Permet de configurer les réglages réseau automatiquement à partir de votre routeur.
Arrêt:	Permet de configurer les réglages réseau manuellement.

Adresse IP

Régler l'adresse IP dans les limites indiquées ci-dessous.

• La fonction Network Audio ne peut pas etre utiliser si d'autres adresses IP sont regliées.

CLASS A:10.0.0.1-10.255.255.254

Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet apparéil, entrez le masque de sous-reseau indiquédans la documentation donnée par votre fournisseur. Entrer en général "255.255.255.0".

Passerelle déf.

Lorsque vous étés connecté à une passerelle (routeur), entrez son adresse IP.

DNS

Entrez l'adresse du DNS indiquée dans la documentation donnée par vous fournisseur.

• Si vous ne pouvez pas vous connecter à internet, vérifie à nouveau les connexions et la configuration. (K-P. 63)
• Si vous ne savez pas vérifier une connexion internet, contactez votre ISP (Internet Service Provider) ou le fournisseur de toute ordinateur.

212

Contents

Connexions Lecture

Conseils Annexe

Contrôle réseau

Active la communication reseau en mode Veille.

Arrêt en veille (Défaut) :	Arrêt des fonctions réseau en veille.
Toujours actif :	Le réseau est activé en mode veille. L'unité principale peut être contrôle avec un contrôleur compatible réseau.

• En utilisant la fonction de contrôle Internet, Denon 2016 AVR Remote App ou HEOS App, réglez le paramétrage "Contrôle réseau" sur "Toujours actif".

REMARQUE

• Si "Contrôle réseau" est régle sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

Nom convivial

Le nom convivial est le nom par lequel cet apparéil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Nom

Selectionnez un nom convivial a partir de la liste.

Quand vous selectionnez "Autre", vous pouvez modifier le nom convivial selon vos préférences.

Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

• Vous pouvez entre jusqu'à 30 caractères.
• Lors de la première utilisation, le nom convivial par défaut est "Denon AVR-X1600H".

Param.defaut

Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

Panneau avant

hage

Panneau arrête

213

Télécommande

Contents Connexions Lecture

Conseils Annexe

Diagnostic

Permet de vérifier la connexion réseau.

■ Connexion phys.

Permet de vérifier la connexion physique du port LAN.

OK

Erreur: Le cable LAN n'est pas connecte. Vérifiez la connexion.

Lorsque connecté via un réseau local sans fil, "Connexion Sans fil(Wi-Fi)" s'affiche.

Accesouteur

Permet de vérifier la connexion entre l'appareil et le routeur.

OK
Erreur :	Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

Accès Internet

Permet de vérifier si cet apparéil a accès à Internet (WAN).

OK
Erreur :	Échec de la connexion à Internet, Vérifie l'environnement de connexion Internet ou les paramètres du routeur.

AirPlay

Réglages pour Apple AirPlay.

Marche

(Defaut) :

Arrêt : Désactive Apple AirPlay.

Panneau avant

hage

Panneau arrière

214

Télécommande

Contents

Connexions Lecture

Conseils Annexe

Compte HEOS

Effectuez les réglages Compte HEOS.

Un Compte HEOS est nécessaire pour utiliser Favoris HEOS.

Le menu affiché diffé说了elat du Compte HEOS.

You ne vous etes pas connecté

J'ai un compte HEOS

Si vous avez déjà créé un Compte HEOS, entrez votre identifient et leur mot de passer pour vous connecter.

Créer un compte

Si vous n'avez pas de Compte HEOS, créez un nouveau Compte HEOS.

Mot de passer oublie

En cas d'oubli du mot de passer, un courriel expliquant comment le réinitialiser vous sera envoyé.

Vous estes déjà connecté

Identifiez-vous

Le Compte HEOS en cours s'affiche.

Changer l'emplacement

Modifier les paramètres régionales pour le Compte HEOS en cours.

Changer le mot de passer

Modifier le mot de passer pour le Compte HEOS en cours.

Supprimer le compte

Supprimer le Compte HEOS en cours.

Déconnexion

Se déconnecter du Compte HEOS en cours.

Panneau avant

hage

Panneau arrête

215

Télécommande

Contents Connexions Lecture

Conseils Annexe

Général

Effectuer d'autres réglages.

Langue

Permet de régler la langue d'affichage du menu sur l'écran du téléviseur.

English/Deutsch/Francais/Italiano/Espanol/Nederlands/Svenska/Pycschni/Polski(Defaut:English)

• "Langue" peut aussi être régé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "V.Format:" s'affiche sur l'écran.

• Appuyez deux fois sur DIMMER sur l'appareil principal. "Lang.:" s'affiche sur I'ecran.
• Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définissez la langue.
• Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

ECO

Configurez le paramétrage du ECO Mode et du mode veille automatique.

Mode ECO

Ce mode peut réduire la consommation d'énergie et la production de chaleur de cet apparéil lorsqu'il est sous tension.

Ceci est obtenu en réduisant la ligne d'alimentation de l'amplificateur de puissance, et par conséquent la puissance maximale de sortie.

Panneau avant

hage

Panneau arrête

216

Télécommande

Contents Connexions Lecture

Conseils Annexe

Marché :	Les économies d'énergie sont toujours activées, quel que soit le volume ou le signal d'entrée.
Automatique (Défaut) :	Ceci vous offre le meilleur équilibre entre les économies d'énergie et la puissance de sortie maximale :Aux faibles niveaux de volume, les économies d'énergie sont activités. Si vous augmentez le volume sonore, les économies d'énergie sont automatiquement désactivées, ce qui vous permet de bénéficier d'une puissance de sortie maximale sans distorsion.Si le volume est réglé à un niveau élevé mais qu'aucun signal d'entrée n'est détecté pendant plus de 2 minutes, cet apparéil activera des économies d'énergie. Lorsqu'un signal d'entrée est détecté à nouveau ou que la source d'entrée est modifiée, cet apparéil désactivera automatiquement à nouveaux les économies d'énergie aux niveaux de volume élevés.
Arrêt :	Aucune économie d'énergie.

Lorsque l'appareil bascule entre les différences etats d'économie d'énergie en "Mode ECO: Automatique", vous pouriez entendre un cliquetis provenant de l'intérieur de cet apparéil, ici est normal.
- Si le contenu est mis en pause pendant plus de 2 minutes et que la lecture reprend depuis la même source aux niveaux exstantis de volume élèves, il peut y avoir un court-delai avant que la puissance maximale ne soit rétable.
- "Mode ECO" peut également être modifié en appuyant sur ECO sur la télécommande.

217

Contents Connexions Lecture

Conseils Annexe

Marché (défaut)

Réglez le mode sur le mode ECO lorsque l'appareil est sous tension.

Dernière(Défaut):	Le Mode ECO sera réglé sur les réglagesprécedent avant la mise hors tension de l'alimentation.
Marche:	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Marche".
Automatique:	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Automatique".
Arrêt:	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Arrêt".

■ Affichage écran

Affichez la consommation électrique de cet apparéil à l'aide d'un compteur sur l'écran du téléviseur.

Toujours actif :	Affichez toujours le compteur sur l'écran du téléviseur.
Automatique(Défaut) :	Affichez le compteur lors du changement de mode ou de volume.
Arrêt : Ne pas afficher le compteur.

Panneau avant

hage

Panneau arrête

218

Télécommande

Contents Connexions Lecture

Conseils Annexe

Veille auto

Paramétrz de manière à ce que l'alimentation de l'appareil commute automatiquement en mode veille.

MAIN ZONE

Permet de régler la durée avant le basculement en mode veille auto lorsqu'aucun signal audio ou video n'est émis de cet appeareil. Avant que l'appareil n'entre en mode veille, "Veille auto" s'affiche sur l'écran de l'appareil, ainsi que sur l'écran du menu.

60 min :	L'appareilonne en mode veille au bout de 60 minutes.
30 min :	L'appareilonne en mode veille au bout de 30 minutes.
15 min (Défaut) :	L'appareilonne en mode veille au bout de 15 minutes.
Arrêt :	L'appareil neppe pas automatiquement au mode veille.

ZONE2

Lorsqu'il n'y a aucune opération pendant une certaine période de temps définie ici, l'appareil se met automatiquement hors tension même s'il y a une entrée audio ou video.

8 hours :	Met la ZONE2 en état de veille au bout d'environ 8 heures.
4 hours :	Met la ZONE2 en état de veille au bout d'environ 4 heures.
2 hours :	Met la ZONE2 en état de veille au bout d'environ 2 heures.
Arrêt(Défaut) :	Ne met pas automatiquement la ZONE2 en état de veille.

Panneau avant

hage

Panneau arrête

219

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Config ZONE2

Permet de régler les paramètres de lecture audio avec un système ZONE2.

• Les valeurs réglées pour "Limite volume" et "Vol.allumage" s'affichent en fonction du réglage spécifique pour le volume "Échelle". (170)
• Cette option peut être selectionnée lorsque "Mode affectation" est défini sur "ZONE2". (p. 199)

Niveau volume

Reglez le niveau de sortie du volume.

Variable(Défaut):	Le volume peut être réglié.
1 - 98(-79 dB - 18 dB):	Le volume est fixé au niveau souhaité.Impossible de régler le volume avec la télécommande.

• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5dB - 18.0dB". (L p. 170)

Limits volume

Réglages de volume maximum.

60(-20dB)/70(-10dB)/80(0dB) (Default:70(-10dB))

Arrêt : Ne pas utiliser de volume maximum.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (Cp. 220)
• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5dB - 18.0dB". (ICP p. 170)

Vol.allumage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partirde la dernière session.
Sourdine :	Toujours passer en sourdine audémarrage de l'appareil.
1 - 98(-79 dB - 18 dB) :	Le volume est régèle au niveau défini.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (ICP p. 220)
• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5dB - 18.0dB". (ICP p. 170)

Panneau avant

hage

Panneau arrête

220

Télécommande

Contents Connexions Lecture

Conseils Annexe

Renommer zone

Changez le titre d'affichage de chaque zone selon votrechoix.

MAIN ZONE/ZONE2

Param.defaut:

Le réglage par défaut est restauré pour éoperator le nom de zone.

• Vous pouvez entrer jusqu'à 10 caractères.

Select.Rapid.Nom

Changez le nom de seLECTION rapide qui s'affiche sur l'écran du téléviseur pour celui que vous préférez.

Selct rapide 1 / Select rapide 2 / Select rapide 3 / Select rapide 4

Param.defaut :

Le réglage par défaut est restauré pour éditer le nom de seLECTION rapide.

• Vous pouvez entrair jusqu'à 16 caractères.

Afficheur façade

Permet de régler les paramètres relatifs à l'afficheur.

Attenuateur

Régler la luminosité d'affichage de cet apparil.

Clair

(Defaut) :

Luminosité d'affichage normale.

Attenuer: Luminosité d'affichage réduite.

Sombre:Luminosité très faible.

Arrêt : Désactiver l'affichage.

• Vous pouvez également ajuster l'affichage en tournant la molette DIMMER sur l'appareil principal.

hage

Panneau arrière

221

Télécommande

Micrologiciel

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, demettre à jour le micrologiciel et de régler l'affichage des messages de notification pour les mises à niveau.

Vérif.Mise/jour

Vérifier pour les mises à jour du micrologiciel.

Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée.

Màj maint.:

Effectuez le processus de mise à jour. Lorsque la mise à jour démarre, l'écran de menu se ferme. Pendant la mise à jour, la progression s'affiche sur l'écran.

Plus tard: Mettre a jour plus tard.

• Cet apparéil reliance automatiquement la mise à jour si la mise à jour échoue. S'il n'est pas possible d'effectuer encore une mise à jour, le message "Update Error" apparait sur l'affichage, suivi de l'un des messages suivants. Consultez "Dépistage des pannes" - "Messages d'erreur de mise à jour/mise à niveau pour de l'information sur les messages d'erreur de mise à jour. (p. 250) Vérifie les conditions en fonction du message et réessayez d'effectuer la mise à jour.
• Ce menu ne peut pas etre selectionné lorsque "Autorisation MAJ" est regle sur "Arrêt".

MiAJ auto.

Active les Mises à jour Automatiques pour que les futures mises à jour soient teléchargees et installées automatiquement lors de la mise en voille de l'appareil.

MiAJ auto.

Cet apparéil fera automatiquement la mise à jour la plus réçente en micrologiciel lors de sa mise en veille.

Marche: Active les Mises à Jour Automatiques.

Arrêt(Défaut) :

Désactive les Mises à JourAutomatiques.

Fuseau horaire

Changer le fuseau hora.

Définir le fuseau horsaire qui correspond à votre zone géographique.

• Ce menu ne peut pas etre selectionné lorsque "Autorisation MAJ" est regle sur "Arrêt".

Contents Connexions Lecture

Conseils Annexe

■ Autorisation MAJ

Activer ou désactiver les mises à jour et mises à niveau pour cet apparéil.

Marché (Défaut) :	Permet à cet apparéil de receivevoir des mises à jour et mises à niveau.
Arrêt :	Empêche cet apparéil de receivevoir des mises à jour et mises à niveau.

• Ce paramètre cause des incompatibilités entre l'appareil et HEOS App.

Notifi.de MAJ

Lorsque la mise à niveau la plus récente est disponible, un message de notification s'affiche sur l'écran du téléviseur à la mise sous tension.
Le message d'information s'affiche pendant environ 40 secondes lorsque l'appareil est mis sous tension.

Marché (Défaut) :	Affiche le message de mise à niveau.
Arrêt :	N'affiche pas le message de mise à niveau.

• Ce menu ne peut pas etre selectionné lorsque "Autorisation MAJ" est regle sur "Arrêt".

Panneau avant

hage

Panneau arrête

223

Télécommande

Ajt nouv.option

Permet d'afficher les nouvelles fonctions qui peuvent etre telecharges sur cet apparéil et d'effectuer la mise a niveau.

Ver.mise à jour :	Permet d'afficher les éléments à mettre à niveau.
Statut m.à niv. :	Permet d'afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau.
Mise à niveau :	Lancer le processus de mettre à niveau. Lorsque la mise à niveau démarre, l'écran de menu se ferme. Pendant la mise à niveau, la durée éçoulée s'affiche.

• Les informations concernant les fonctions "Mise à jour" et "Ajt nouvel.option" seront publiées sur le site Internet Denon chaque fois que des plans les concernant seront arrêtés. Voir le site Web de Denon pour plus de détails concernant les mises à niveau.
• Quand la procEDURE est terminée, "Enregistré" s'affiche dans ce menu et les mises a niveau peuvent etre executées. Si la procEDURE n'a pas ete effectuee, "... ." s'affiche.

Le code ID indiqued sur cet écran est nécessaire pour effectuer cette procédure.

Le code ID peut également être affchéé en appuyant sur les touches TUNER PRESET CH + et STATUS de l'appareil principal et en les maintainant enfinçées pendant au moins 3 secondes.

Si la mise a niveau a echoué, le message "Upgrade Error" apparait sur l'affiche. Consultez "Dépistage des pannes" - "Messages d'erreur de mise à jour/mise à niveau" pour de l'information sur les messages d'erreur de mise à niveau. (12 p. 250)
Vérifiez les réglages et l'environnement réseau puis effectuez à nouveau la mise à niveau.
- Ce menu ne peut pas etre selectionné lorsque "Autorisation MAJ" est regle sur "Arrêt".

Remarques concernant l'utilisation de "Mise à jour" et "Ajit nouvel.option"

Pour utiliser ces fonctions, votre système doit avoir les specifications et les réglages nécessaires à une connexion Internet. (12 p. 63)
- Ne coupez pas l'alimentation tant que l'actualisation ou mise à niveau n'est pas terminée.
- Environ 1 heures est nécessaire pour que la procédure de mise à jour/ mise à niveau soit terminée.
Lorsque l'actualisation / mise a niveau démarre, les opérations normales de cet apparéil ne peuvent plus être effectuées jusqu'à la fin de laactualisation / mise a niveau. Dans certains, cas, l'opération peut réinitialiser les données sauvégardées notamment pour les paramètres de cet apparéil.
- En cas d'éché de la mise à jour ou de la mise à niveau, appuyez sur la touche Ⓞ de l'appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le. Àpres environ 1 minute, "Please wait" apparait à l'écran et la mise à jour redémarre. Si l'erreur se repête, vérifie l'environnement du réseau.

Informations

Affichage d'informations sur les réglages cet apparéil, les signaux d'entrée etc.

Audio

Affiche les informations audio pour MAIN ZONE.

Mode audio : Le mode audio actif s'affiche.
Signal d'entrée : Le type de signal d'entrée s'affiche.
Format :	Le nombre de canaux de signal d'entrée (présence de canaux avant, surround, LFE) s'affiche.
Freq. échant. :	La fréquence d'échantillonnage du signal d'entrée s'affiche.
Décalage :	La valeur de correction de la normalisation des dialogues s'affiche.
Drapeau :	Il s'affiche en entrant les signaux avec canal surround arrêtre. "MATRIX" s'affiche avec les signaux d'entrée DTS-ES Matrix, "DISCRETE" avec les signaux DTS-ES Discrete.

Vidéo

Affiche les signaux d'entrée/de sortie HDMI et les informations du monitateur HDMI pour MAIN ZONE.

Signal HDMI

Résolution / HDR / EspaceCouleurs / ProfondeurPixel

Moniteur HDMI

Interface / HDR / RésCompatible

ZONE

Permet d'afficher desinfos sur les réglages actuels.

MAIN ZONE :	Cet élément présente des infos sur les réglages de la MAIN ZONE. L'information affichée est différente en fonction de la source d'entrée.
ZONE2 :	Cet élément présente des informations sur les réglages de la ZONE2.

Micrologiciel

Version :	Affiche les informations relatives au micrologiciel actuel.
DTS Version : Affiche la version DTS en cours.

Panneau avant

hage

Panneau arrête

225

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Notifications

Affiche et regle les notifications.

De même, permet d'afficher ou non la notification lorsque l'alimentation est sous tension.

Alertesnotif.

Marche (Défaut) :	Des messages de notification sont affichés.
Arrêt :	Les messages de notification ne sont pas affichés.

• Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d'autres informations dans la partie inférieure de l'écran.

Données d'util.

Pour nous aider à améliorer nos produits et le service client, Denon collecte des informations de manière anonyme sur la manière dont vous utilisez votre appareil (telles que les sources d'entrée, les modes audio et les réglages des enceintes féquement utilisés).

Denon ne transmettra jamais les informations collectées à des parties hierces.

Oui :	Ils fournissent des informations sur l'état du fonctionnement de cet apparéil.
Non :	Ne fournit pas d'information sur l'état de fonctionnement de cet apparéil.

226

Sauveg.& charger

Enregistrez et restaurez le paramétrage du périphérique à l'aide d'un dispositif mémoire USB.

• Utilisé un dispositif de mémoire USB qui dispose d'au moins 128 Mo d'espace libre et qui est formaté en FAT32. Il est possible que les données ne poussent s'En registrar/se Charger correctement dans certains dispositifs de mémoire USB.
• L'Enregistrement/le Chargement des données peut prendre jusqu'à 10 minutes.
  Ne coupez pas l'alimentation jusqu'à ce que le processus soit terminé.

Sauvegarder Configuration

Le paramétrage de l'appareil actuel est enregistré sur le dispositif mémoire USB.

Lorsque le paramétrage est enregistré correctement, "Saved" apparait sur l'écran et le fjichier "config.avr" est créé sur le dispositif mémoire USB.

• Ne modifies pas le nom de fichier du fichier créé. Cela empêchera ainsi le fichier d'être reconnu comme un fichier de paramétrage lors de la restauration.

Le paramétrage enregistré sur le dispositif mémoire USB est restauré. Lorsque le paramétrage est correctement restauré, "Loaded" s'affiche sur l'écran et l'unité rédémarre automatiquement.

Verrou config.

Protection des réglages contre toute modifications involontaire.

Verrouillez

Marche:Activer la protection.

Arret

(Defaut) :

Désactiver la protection.

Lorsque you annulez le reglage, mettez "Verrouillez" sur "Arrêt".

REMARQUE

• Lorsque "Verrouillez" est régèle sur "Marche", notamment de réglage ne s'affiche à l'exception de "Verrou config."

Panneau avant

hage

Panneau arrête

227

Télécommande

Réinitialiser

Restaure le réglage aux valeurs d'usine par défaut.

You pouvez appliquer l'initialisation à l'ensemble des réglages de

l'appareil ou aux réglages du réseau uniquement.

Réglages (tous)

Tous les réglages sont réinitialisés aux valeurs d'usine par défaut.

Réglages réseau

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut.

• Avant de rétablier le paramétrage par défaut, utilisez la fonction "Sauveg,& charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'airériel. (T p. 227)
• L'opération de "Réinitialiser" peut être également effectuee par le biais de la touche sur l'appareil principal. Pour plus de details sur la reinitialisation de tous les reglages aux valeurs d'usine par defaut, voir "Réinitialisation des reglages d'usine" (c2 p. 251), et pour plus de details sur la reinitialisation des reglage du réseau aux valeurs d'usine par defaut, voir "Réinitialisation des reglages du réseau" (c2 p. 252).

REMARQUE

• Ne débranchez pas l'alimentation, ni ne mettez l'appareil hors tension au cours de l'initialisation des réglages du réseau.

228

Contents Connexions Lecture

Conseils Annexe

Limiter la zone d'opération avec la télécommande

Les opérations de ZONE2 peuvent être désactivées avec la télécommande.

1 Maintainen enfoncé ZONE2 et SETUP.

Les touches MAIN et ZONE2 clignotent.

Annulation du paramétrage
1 Maintenez enfoncées ZONE2 et SETUP tout en configurant le paramétrage.

Les touches MAIN et ZONE2 clignotent et le paramétrage est annulé.

229

Contenu

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur 231

Je souhaite maintainir le volume au même niveau lorsque je mets l'appareil sous tension 231

Je souhaite avoir le subwoofer toujours en sortie audio 231

Je souhaite une meilleure clarté des voix dans les films 231

Je souhaite maintainir les basses et la clarté pendant la lecture à un niveau de volume faible 231

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 231

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle 232

Je souhaite associer une video à la musique actuelle 232

Je souhaite ignorer les sources d'entrée inutilisées 232

Je souhaite profiter de la même musique dans toutes les zones de la maison, soit, etc. 232

Je souhaite utiliser cet apparéil à l'aide de la télécommande du télévisueur 232

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 234

Les opérations ne peuvent pas etre effectuees via la telecommande 235

L'affichage sur cet apparéil n'affiche rien 235

Aucun son n'est émis 236

L'audio souhaite n'est pas émis 237

Le son est interrompu ou on entend des bruits 240

Aucune video ne s'affiche sur le téléviseur 241

L'ecran du menu ne s'affiche pas sur le téléviseur 242

La couleur de I'ecran du menu et le contenu des opérations affichées sur le télévisuer est différente de la normale 242

Impossible de dire AirPlay 243

Impossible delire lesdispositifs mémoire USB 244

Impossible de dire le Bluetooth 245

Impossible de dire la radio Internet 246

Impossible delire les fichiers musiques sur le PC ou le NAS 247

Plusieurs services en ligne ne peuvent pas etre lus 248

La fonction HDMI Contrôle ne fonctionne pas 248

Impossible de se connecter à un réseau local sans fil 249

Messages d'erreur de mise à jour/mise à niveau 250

Contents

Connexions Lecture Reglages

Annexe

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur

• Reglez la limite supérieure du volume pour "Liminé volume" préalablement dans le menu. Ceci empêche des enfants ou d'autres personnes de trop augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. ("Volume" (p. 170), "Liminé volume" (p. 220))

Je souhaite maintainir le volume au même niveau lorsqu je mets l'appareil sous tension

• Par défaut, le réglage de volume lorsque l'alimentation a été préalablement réglée sur veille sur cet apparéil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour "Vol.allumage" dans le menu. Vous pouvez définir ceci pour chaque zone. ("Volume" (p. 170), "Vol.allumage" (p. 220))

Je souhaite avoir le subwoofer toujours en sortie audio

• En fonction des signaux d'entrée et du mode audio, le subwoofer peut ne pas transmettre d'audio. Lorsque "Mode subwoofer" dans le menu est regle sur "LFE+Main", vous pouze faire en sorte que le subwoofer transmette toujours de l'audio. (p. 207)

Je souhaite une meilleure clarté des voix dans les films

Utilisez "Réglage niv Dialog" dans le menu pour ajuster le niveau ("Niveau Centrale"). (p. 163)

Je souhaite maintainir les basses et la clarté pendant la lecture à un niveau de volume faible

• Reglez "Dynamic EQ" dans le menu sur "Marche". Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d'un audio cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (p. 172)

Je souhaite ajuster automatique la differenc de niveau du volume dans le contenu, tel que la television et les films

• Paramétrez l'option "Dynamic Volume" du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaïte. (p. 173)

Panneau avant

hage

Panneau arrête

231

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Je souhaite regler l'environnement d'écoute optimé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle

Effectuez "Conf.Audyssey" Ceci optimise automatique les reglages des enceintes pour le nouvel environnement d'ecoute. (p. 188)
Je souhaite associer une video à la musique actuelle
- Reglez "Sélect.video" dans le menu d'options sur "Marche". Vous pouze associier la musique en cours à votre source video souhaïée provenant d'un boîtier décodeur ou un DVD, etc. tout en écouteant de la musique depuis le tuner, une cellule phono, HEOS, USB ou Bluetooth. (p. 128)

Je souhaite ignorer les sources d'entrée inutilisées

• Reglez les sources d'entrée sur "Masquer sources" dans le menu. Ceci vous permet d'ignorer les sources d'entrée inutilisées lorsque vous faites pivoter la molette SOURCE SELECT de cet apparéil. (p. 187)

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

• Reglez "Stéreo tt zones" dans le menu d'options sur "Démarrer". Vous pouvez dire dans une autre piece (ZONE2) la musique qui est lue au même moment dans MAIN ZONE. (p. 129)

Je souhaite utiliser cet apparéil à l'aide de la télécommande du téléviseur

• Sélectionnez "AV Receiver" dans un menu du téléviseur tel que "Entrée" * ou "Utiliser un apparéil HDMI raccordé" *. Le Menu intellig. de cet apparéil s'affiche sur le téléviseur. Vous pouvez utiliser ce Menu intellig. à l'aide de la télécommande de votre téléviseur.

* La methode de selection differ en fonction du téléviseur. Consultez le manuel de l'utilisateur de voire televiseur pour plus de details.

232

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnel-ils correctement?

• Si les étapes 1 à 3 ci-dessus n'améliorent pas le problème, redémarrer l'appareil peut améliorer le problème.

Continues d'appuyer sur la touche sur l'appareil jusqu'à ce que "Restart" s'affiche a l'écran, ou retirez et rebranche le cordon d'alimentation de I'appareil.

Si cet apparéil ne fonctionne pas correctement, vérifie les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulterer toute revendeur, car cette pourrait et d'au début dans cet appeareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous aze acheté cet apparéil.

Panneau avant

hage

Panneau arrête

233

Télécommande

Contents

Connexions Lecture Reglages

Annexe

L'alimentation ne se met pas sous/hors tension

L'appareil ne s'allume pas.

• Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. (1995) p. 65

L'appareil se met automatiquement hors tension.

• La minuterie sommeil est reglee. Mettez l'appareil sous tension. (p. 145)
  Veille auto" est regle. Veille auto" est declenche lorsqu'aucune opération n'est effectuee pendant un certain temps. Pour desactiver "Veille auto", definissez l'option "Veille auto" du menu sur "Arret". (p. 219)

L'alimentation se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 2 secondes environ.

• En raison de la hausse de température dans cet apparéil, le circuit de protection fonctionne. Mettez l' apparéil hors tension, patientez une heures environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l' apparéil à nouveau sous tension. (p. 276)
• Veuillez réinstaller cet apparéil dans un endroit bien ventilé.

L'appareil se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 0,5 secondes environ.

• Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fil conducteurs du cable des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entre en contact avec le panneau arrêté de cet apparéil. Àpres avoir débranché le cordon d'alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. (1 p. 34)
• Baissez le volume et mettez l'appareil à nouveau sous tension. (p. 67)
  Le circuit de l'amplificateur de cet appeareil est defaillant. Debranche z le cordon d'alimentation et contactez notre centre de service client.

L'alimentation ne s'esteient pas meme lorsque you appuyez sur le bouton d'alimentation et que I'affichage indique "ZONE2 On".

L'alimentation de la ZONE2 est mise sur ON. Pourmettre hors tension l'alimentation de cet appeareil (veille),appuyez sur ZONE2 ON/OFF sur l'appareil, ou appuyez sur la touche POWER 0 apres avoir appuyed sur la touche ZONE2 de la telecommande pour mettre hors tension I'alimentation de la ZONE2.

Panneau avant

hage

Panneau arrête

234

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Les opérations ne peuvent pas etre effectuees via la telecommande

Les opérations ne peuvent pas etre effectuees via la telecommande.

Les piles sont usées. Remplacez-les par des piles neuves. (p.9)
Faites fonctionner la telecommande aune distance d'environ 7 m de cet apparieil et a un angle de 30^ (p.9)
- Retirez tout obstacle se trouvant entre cet apparéil et la télécommande.
- Insérez les piles en respectant la polarité indiquée par les repères ⊕ et Θ. (p. 9)
Le capteur de telecommande de l'appareil est exposé à une force lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de telecommande ne soit plus exposé à une force lumière.
- La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifique sur la télécommande. Appuyez sur la touche MAIN ou ZONE2 pour sélectionner la zone de fonctionnement de la télécommande. (19 p. 162)
Lorsque you utilisez un dispositif video 3D, la telecommande de cet apparieil peut ne pas fonctionner en raison des communications infrarouges entre les apparieils (telles que des lunettes et un telleviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des apparieils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'afectent pas le fonctionnement de la telecommande de cet apparieil.

L'affichage sur cet apparéil n'affiche rien

L'écran est étant.

Parametrez l'option "Attenuateur" du menu sur tout autre choix que "Arrêt". (p. 221)

Panneau avant

nage

Panneau arrête

235

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Aucun son n'est émis

Aucun son n'est transmis aux enceintes.

Vérifiez les connexions de tous les apparéils. (p. 34)
- Insérez complètement les cables de connexion.
- Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
- Vérifiez l'etat des cables.
- Vérifiez que les cables d'enceintes sont correctement connectés. Vérifiez que les fils conducteurs des cables entrent en contact avec la partie métallique des bornes des enceintes. («p. 34)
- Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un évientuel relâchement. (p. 34)
- Verifiez qu'une source d'entrée correcte est selectionnée. (p. 67)
- Ajustez le volume. (p. 68)
Annulez le mode de sourdine. (p. 68)
- Verifiez le réglage de la borne d'entrée audio numérique. (p. 184)
- Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est régée pour être désactivée par défaut.
Lorsqu'un casque audio est branché dans la prise PHONES sur l'appareil principal, le son n'est pas emis par la borne d'enceintes et le connecteur SUBWOOFER.

Aucun son n'est transmis lors de l'utilisation de la connexion DVI-D.

Lorsque cet apareil est connecte a un dispositif equiped'une borne DVI-D, aucun son n'est transmis. Effectuez une connexion audio separae.

Panneau avant

hage

Panneau arrête

236

Télécommande

Contents

Connexions Lecture Reglages

Annexe

L'audio souhaité n'est pas émis

Le volume n'augmente pas.

Le volume maximal defini est trop faible. Reglez le volume maximal à l'aide de l'option "Limite" du menu. (p. 170)
Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l'audio d'entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Aucun son n'est transmis lors de l'utilisation de la connexion HDMI.

• Verifiez la connexion des connecteurs HDMI. (p. 50)
• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l'option "Sort audio HDMI" du menu sur "AVR". Pour transmettre du téléviseur, réglez "TV". (Kép. p. 176)
  Lors de l'utilisation de la fonction HDMI Contrôle, verifie que la sortie audio est reglee sur I'amplificateur AV sur le taveliseur. (p. 142)

Lorsqu'un téléviseur compatible avec la fonction eARC est connecté, le son du téléviseur n'est pas émis par le haut-parleur raccordé à cet apparéil.

• La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur.
  Assurez-vous que la source d'entrée de cet apparéil est "TV Audio".
• La fonction eARC n'est pas opérationnelle lorsque la borne d'entrée HDMI est reglee sur la source d'entree "TV Audio". Pour activer la fonction eARC, annulez le reglage de la borne d'entree HDMI, puis redemarrez cet appeareil et le taveliseur. (t p. 185)

Aucun son n'est transmis à une enceinte spécifique.

• Vérifiez que les cables des enceintes sont correctement connectés.
• Vérifiez qu'une sélection autre que "Aucun" est réglee pour le réglage "Config.Enceintes" dans le menu. (p. 199)
• Verifiez le réglage "Mode affectation" dans le menu. (198 p. 198)
  Lorsque le mode audio est "Stereo" et "Virtual", l'audio est uniquement transmis des enceintes avant et du subwoofer.
  Le son n'est pas emis par l'enceinte surround arriere si "Virtualiser.HP" est regle sur "Marche" lorsque "Config.Enceintes" - "Surround arriere" est regle sur "1 enceinte" dans le menu. (p. 166)

Panneau avant

hage

Panneau arrête

237

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Aucun son n'est émis par le subwoofer.

Vérifiez les connexions du subwoofer.
- Allumez le subwoofer.
- Reglez "Config.Enceintes" - "Subwoofer" dans le menu sur "Oui". (p. 200)
- Quand le parametre "Config.Enceintes" - "Avant" dans le menu est regle sur "Grande", en fonction du signal d'entrée et du mode audio, il est possible qu'aucun son ne soit transmis au subwoofer. (p. 199)
Lorsqu'aucun signal audio subwoofer (LFE) est inclus dans les signaux d'entree, il est possible qu'aucun son ne soit transmis du subwoofer. (p. 207)
- Vous pouvez decide que le subwoofer transmette toujours du son en réglient "Mode subwoofer" sur "LFE+Main". (19 p. 207)

Le son DTS n'est pas émis.

• Vérifie que le réglage de sortie audio numérique sur le dispositif connecté est régle sur "DTS".

Pas de signal audio Dolby Atmos, Dolby TrueHD, DTS-HD, Dolby Digital Plus.

Effectuez les connexions HDMI. (p. 55)
- Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, "PCM" est réglé par défaut.

Il est impossible de selectionner le mode DTS Neural:X.

• Il est impossible de selectionner DTS Neural:X lorsque vous utilisez le casque.

Le mode Dolby Surround ne peut pas etre selectionné.

• Le Dolby Surround ne peut pas etre selectionné lorsque vous utilisez des écouteurs.

Il n'est pas possible de selectionner d'autres modes audio que "Stereo" ou "Direct".

• Vous ne pouvez selectionner que "Stereo" ou "Direct" comme mode audio si vous entrez des signaux Headphone:X.

238

Contents

Connexions Lecture Reglages

Annexe

Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® ne peuvent pas etre selectionnés.

• Ces reglages ne peuvent pas etre selectionnés lorsque vous effectuez Conf. Audyssey (p. 188)
• Basculez sur un mode son autre que "Direct". (p. 132)
  Vou ne pouze pas selectionner ici lorsque le son est regle sur le mode "DTS Virtual:X" ou lorsque le mode sonore contient le nom "+"Virtual:X".
• Ces réglages ne peuvent pas être sélectionnés lors de l'utilisation d'écouteurs.

Impossible de selectionner "Restorer".

• Vérifiez que l'appareil recoit un signal analogique ou un signal PCM (Frequ. échantillonage=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction "Restorer" est inopérante. (p. 168)
• Basculez sur un mode son autre que "Direct". (p. 132)

Aucun son n'est émis lors de l'utilisation de la ZONE2.

L'entree audio du signal numerique de la borne HDMI ou des bornes numeriques (OPTICAL) ne peuvent pas etre lues. Utilisez des connexions analogiques.
- Lors de l'ecoute de l'audio d'un périhérique Bluetooth en ZONE2, supprimez tout obstacle entre le périhérique Bluetooth et cet apparéil, et utilisez-le à une distance d'environ 30 m.

Panneau avant

hage

Panneau arrête

239

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Le son est interrompu ou on entend des bruits

Pendant la lecture de la radio Internet ou d'un dispositif mémoire USB, l'audio est occasionnellement interrompu.

Lorsque la vitesse de transfert du dispositif meoire USB est faible, l'audio peut etre occasionnellement interrompu.
- La vitesse de communication réseau est lente ou la station radio est occupée.

Lorsque you passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet apparéil.

Lorsque you passez un appel, restez a une distance de 20 cm minimum entre l'iPhone et cet apparéil.

Du bruit se produit souvent lors de diffusion FM/AM.

• Changez l'orientation ou la position de l'antenne. (p. 60)
• Séparer l'antenne cadre AM de l'appareil.
  Utilisez une antenné extérieur. (p. 60)
• Eloignez l'antenne des autres cables de connexion. (p. 60)

Lessonssemblentdistordus.

Baissez le volume. (p. 68)
- Reglez "Arrêt" sur "Mode ECO". Lorsque "Marche" ou "Automatique" est en "Mode ECO", l'audio peut être distordu lorsque le volume de lecture est élevé. (p. 216)

Le son est coupé lors de l'utilisation d'une connexion Wi-Fi.

• La bande de fréquence utilisée par le réseau local sans fil est également utilisé par les jours à micro-ondes, les téléphones sans fil, les contrôleurs de yeux sans fil ainsi que d'autres appareils du réseau local sans fil. L'utilisation de ces appareils en même temps que cet apparéil peut provoquer une coupure de la lecture en raison d'une interférence électronique. Il est possible de.Remédier aux coupures de lecture en utilisant les méthodes suivantes. (p. 63)

• Installez les apparèils qui provoquent des interférences à l'écart de cet apparèil.

• Mettez hors tension les apparèils qui provoquent des interférences.

• Modifie les parametes du canal du routeur auquel cet appeareil est connecté. (Consultez le manuel d'instruction du routeur sans fil pour plus de détails sur la manière de changer le canal.)

• Passez à une connexion LAN cable.

• Notamment lors de la lecture de gros fichiers musicaux, en fonction de toute environnement de réseau local sans fil, le son pendant la lecture peut etre interrompu. Dans ce cas, effectuez une connexion LAN cable. (p. 210)

Panneau avant

hage

Panneau arrête

240

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Aucune video ne s'affiche sur le téléviseur

Aucune image ne s'affiche.

• Vérifiez les connexions de tous les apparêls. (p. 50)
• Insérez complètement les cables de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
• Verifiez l'etat des cables.
• Faites correspondre les reglages d'entrée à la borne d'entrée du téléviseur connecté à cet apparéil. (p. 184)
• Verifiez que la source d'entrée correcte est selectionnnee. (p. 67)
  Vérifiez le réglage de la borne d'entrée video. (p. 184)
• Vérifiez que la résolution du lecteur correspond à celle du téléviseur. (p. 225)
• Verifiez que le téléviseur est compatible avec le système de protection des droits d'auteur (HDCP). Si l'appareil est connecté à un matériel non compatible avec le système HDCP, le signal video ne sera pas correctement transmis. (p. 255)
• Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un apparéil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.
• Pour dire une video 4K utilisez un "High Speed HDMI Cable" ou un "High Speed HDMI Cable with Ethernet". Pour obtenir une plus grande fidélité avec les videos 4K, il est recommendé d'utiliser un "Premium High Speed HDMI Cables" ou un "Premium High Speed HDMI Cables with Ethernet" possedant une étiquette de cable mentionnant HDMI Premium Certified Cable sur l'emballage du produit.

Aucune video ne s'affiche sur le téléviseur avec la connexion DVI-D.

• Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP). (p. 255)

Pendant que le menu est affché, aucune video ne s'affiche sur le téléviseur.

La video en cours de lecture ne s'affichera pas sur l'arriere-plan du menu lorsque le menu est utilisé pendant la lecture des signaux videooisuants.

• Certains images de contenu video 3D
• Images de résolution d'ordinateur (exemple : VGA)
• Video ayant un format d'image autre que 16:9 ou 4:3
• Video 4K
• Certains types de signaux HDR

Panneau avant

hage

Panneau arrête

241

Télécommande

Contents

Connexions Lecture Reglages

Annexe

L'écran du menu ne s'affiche pas sur le téléviseur

L'écran du menu ou l'écran d'informations d'etat ne s'affiche pas sur le téléviseur.

L'ecran du menu s'affiche uniquement sur cet appeareil et un telleviseur connecte par cable HDMI. Si cet appeareil est connecte a un telleviseur au moyen d'une borne de sortie video differente, vous pouze l'utiliser pendant que vous regardez l'ecran sur cet appeareil.
Les informations d'etat ne s'afficheront pas sur la TV lorsque les signaux video suivants sont en cours de lecture.

• Certaines images de contenu video 3D

• Images de résolution d'ordinateur (exemple : VGA)

• Video ayant un format d'image autre que 16:9 ou 4:3

• Certains types de signaux HDR

Lorsqu'une video 2D est convertie en video 3D sur le taveliseur, l'ecran de menu ou l'ecran d'information de statut ne s'affiche pas correctement. (p. 226)
- Définissez le réglage "Format TV" dans le menu sur une sélection appropriée pour le téléviseur. (p. 183)

La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale

La couleur de l'écran du menu et du contenu des opérations affichées sur le téléviseur est différente.

L'execution d'opérations sur cet appeareil pendant la lecture d'un signal Dolby Vision peut provoquer une variation de I'affichage de la couleur de I'ecran du menu et du contenu des opérations. Il s'agit d'une caractéristique du signal Dolby Vision et non d'un dysfonctionnement.

242

Contents

Connexions Lecture Reglages

Annexe

Impossible de lire AirPlay

L'icone AirPlay n'apparait pas dans iTunes ou sur l'iPhone / iPod touch / iPad.

• Cet appeareil et l'ordinateur ou l'iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appeareil. (t p. 63)
  Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n'est pas compatible avec AirPlay. Mettez a jour le micrologiciel à la version la plus récente.

Pas de signal audio.

Le volume sur iTunes / iPhone / iPod touch / iPad est regle au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lie au volume sur cet appeareil. Definissez un niveau de volume approprié.
- La lecture AirPlay ne s'effectue pas ou cet apparéil n'est pas sélectionné. Cliquez sur l'icône AirPlay sur l'écran iTunes ou de l'iPhone / iPod touch / iPad et sélectionnéz cet apparéil. (1 p. 120)

L'audio est interrompu pendant la lecture AirPlay sur l'iPhone / iPod touch / iPad.

• Quittez l'application executée en arrêté-plan de l'iPhone/iPod touch/iPad, puis utilisez AirPlay pour dire vos fichiers.
• Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l'environnement reseau en prerant des mesures, telles que raccourcir la distance du point d'accès LAN sans fil.

iTunes ne peut pas etre lu via la telecommande.

• Activez le réglage "Autoriser la commande audio d'iTunes à partir de haut-parleurs distants" sur iTunes. Ensuite, vous pouze lancer les opérations de lecture, pause et de saut via la télécommande.

Panneau avant

hage

Panneau arrête

243

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de dire les dispositifs mémoire USB

Le dispositif mémoire USB n'est pas reconnu.

• Déconnectez et reconnectectez le dispositif mémoire USB. (10 p. 59)
• Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.
• Cet apparil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif memoire USB directement au port USB.
• Le périphérique de stockage USB doit être formaté en "FAT32" ou "NTFS".
• Il n'est pas garantie que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.

Les fichiers sur le dispositif mémoire USB ne s'affichent pas.

• Les fichiers d'un type non pris en charge par cet apparéil ne s'affichent pas. (p. 69)
• Cet appareil est capable d'afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5000 fichiers (dossiers) peut aussi etre affiché pour chaque niveau.Modifiez la structure de dossiers du dispositif mémoire USB.
  Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuils les fichiers sur la première partition s'afficient.

Les peripériques iOS et Android ne sont pas reconnus.

• Le port USB de cet appareil ne prend pas en charge la lecture depuis des périhériques iOS et Android.

Impossible de dire les fichiers contenus sur un dispositif mémoire USB.

• Les fichiers sont créés à un format qui n'est pas pris en charge par cet apparéil. Vérifiez que les formats sont pris en charge par cet apparéil. (p. 256)
• Vous tentez de dire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet apparéil.
• La lecture risque de ne pas se faire si la taille du fjchier de l'album dépasse 2 MB.

Panneau avant

hage

Panneau arrête

244

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de lire le Bluetooth

Les périhériques Bluetooth ne peuvent pas etre connectés a cet apparéil.

• La fonction Bluetooth du péripérisque Bluetooth n'a pas été activée. Voir le manuel de l'utilisateur du péripérisque Bluetooth pour activer la fonction Bluetooth.
• Amenez le péripérisque Bluetooth à proximé de cet apparéil.
• Il est impossible de connecter le périphérique Bluetooth avec cet apparéil s'il n'est pas compatible avec le profil A2DP.
• Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

Le son est coupé.

• Amenez le péripérisque Bluetooth à proximé de cet appareil.
• Supprimez tout obstacle entre le périhérique Bluetooth et cet appareil.
• Pour évitier les interférences electromagnétiques, placez cet apparéil à l'écart des jours à micro-ondes, des périhériques connectés via réseau local sans fil et autres périhériques Bluetooth.
• Reconnectez le périhérique Bluetooth.

Panneau avant

hage

Panneau arrête

245

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de dire la radio Internet

Aucune liste des stations ne s'affiche.

Le cable LAN n'est pas correctement connecté ou le réseau est deconnecté. Vérifiez l'etat de la connexion. (p. 63)
Effectuez le mode de diagnostic reseau.

Impossible de lore la Radio Internet.

• La station de radio selectionnee est a un format qui n'est pas pris en charge par cet apparieil. Les formats qui peuvent etre lus sur cet apparieil sont les formats MP3, WMA et AAC. (p. 259)
• La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu.
  L'adresse IP n'est pas correctement reglee. (p. 211)
• Verifiez si le réseau est sous tension.
• Pour obtenir l'adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, reglez le réglage sur "Marche" sur cet appeareil. (p. 211)
• Pour obtenir l'adresse IP manuellement, reglez l'adresse IP sur cet apparéil. (p. 211)
• Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n'est transmis. Patientez un peu et seLECTIONNZIème station radio ou selectionnez une autre station radio. (p. 105)
• La station radio selectionnee n'est pas en service. Sélectionnez une station radio en service.

Impossible de se connecter aux stations radio favorites.

• La station radio n'est pas en service en ce moment. Enregistrez les stations radio en service.

Panneau avant

hage

Panneau arrête

246

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de dire les fichiers musiques sur le PC ou le NAS

Impossible de dire les fichiers contenus sur un ordinateur.

• Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible. (p. 258)
• Les fichiers protégés ne peuvent pas etre lus sur cet apparéil.
• Le port USB de cet apparéil ne peut pas être utilisé pour le branchement d'un ordinateur.
• Les paramètres de partage media sur le serveur ou NAS ne prennt pas en charge cet apparéil. Changez les paramètres pour la prise en charge de cet apparéil. Pour plus de détails, voir le manuel de l'utilisateur foumi avec le serveur ou NAS.

Impossible de trouver le serveur ou de s'y connecter.

Le pare-feu de I'ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l'ordinateur ou du routeur.
L'ordinateur n'est pas activé. Mettez l'ordinateur en marche.
- Le serveur n'est pas actif. Activez le serveur.
L'adresse IP de cet apparéil est incorrecte. Vérifiez l'adresse IP de cet apparéil. (p. 209)

Impossible de dire les fichiers musiques sur le PC.

• Meme si le PC est connecté à la port USB de cet apparéil, les fichiers musicaux ne peuvent pas etre lus. Connectez le PC de cet apparéil via le réseau. (p. 63)

Les fichiers sur le PC ou le NAS s'afficient.

• Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. (p. 258)

Impossible de dire la musique continue sur un stockage NAS.

Si you utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les parametes du stockage NAS.
- Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multiméias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.
- Si la connexion est limitée, définissez l'équipement audio comme cible de la connexion.

Panneau avant

hage

Panneau arrête

247

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Plusieurs services en ligne ne peuvent pas etre lus

Plusieurs services en ligne ne peuvent pas etre lus.

• Le service en ligne peut avoir été interrompu.

La fonction HDMI Contrôle ne fonctionne pas

La fonction HDMI Contrôle ne fonctionne pas.

• Vérifiez que "HDMI Contrôle" dans le menu est régèle sur "Marche". (L'atp. 178)
• Vou ne pouze pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. (12 p. 142)
• Vérifiez que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet apparéil. (p. 142)
  Lorsque you effectuez des modifications associées à une connexion, telles que la connexion d'un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initiaisés. Mettez l'appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension. (p. 142)

Panneau avant

hage

Panneau arrête

248

Télécommande

Contents

Connexions Lecture Reglages

Annexe

Impossible de se connecter à un réseau local sans fil

Accès au réseau impossibly.

Le parametrage du nom du reseau (SSID), le mot de passer et le chiffrement n'ont pas ete correctement configurés. Configurez les parametes reseau en fonction des details du reglage de cet appariel. (p. 211)
- Réduisez la distance entre le point d'accès LAN sans fil et cet apparéil, retirez tout obstacle et assurez-vous que la vue au point d'accès n'est pas obstruée avant d'essayer à nouveau la connexion. De même, installez des jours à micro-ondes et autres points d'accès réseau aussi loin que possible.
- Configurez le paramétrage du canal du point d'accès à l'écart des canaux qui sont en cours d'utilisation par d'autres réseaux.
- Cet apparéil n'est pas compatible EP (TSN).

Connexion à Routeur WPS impossible.

• Vérifiez que le mode WPS du routeur fonctionne.
  Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche "Connector" affiché sur l'écran TV, dans les 2 minutes.
• Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur "Aucun", "WPA-PSK (AES)" ou WPA2-PSK (AES). (R2 p. 211)
  Si la methode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouze pas effectuer la connexion a l'aide de la touche WPS sur le routeur. Auquel cas, utilisez la methode "Recherche de reseaux" ou "Manuel" pour effectuer la connexion.

Connexion au réseau à l'aide de l'iPhone/iPod touch/iPad impossible.

• Effectuez une mise à niveau vers la dernière version du micrologiciel de l'iPhone/iPod touch/iPad.
  Lorsque you configurz le parametrage via une connexion sans fil, iOS 7 ou une version ulterieure doit etre prise en charge.

Panneau avant

hage

Panneau arrête

249

Télécommande

Messages d'erreur de mise à jour/mise à niveau

Si une mise à jour/mise à niveau est interrompue ou échoue, un message d'erreur s'affiche.

Affichage Description
Connection failed. Please check your network, then try again.	La connexion réseau est instable.La connexion au serveur a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Update failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Upgrade failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Please check your network, unplug and reconnect the power cord, and try again.	La mise à jour a échoué.Maintenez enforcée la touche ♂ de l'appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le.La mise à jour redémarre automatiquement.
Please contact customer service in your area. Cet apparéil est peut-être endommagé.Contactdez le centre de service client de votre région.

Panneau avant

hage

Panneau arrête

250

Télécommande

Réinitialisation des réglages d'usine

Si les temoins du mode d'entree sont incorcetcs ou si l'appareil ne peut pas etre utilise, redemarrer l'appareil peut amelierer le probleme. Nous you recommandons de redemarrer I'appareil avant de revenir au parametrage par defaut. (p. 233)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Divers réglages sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

1 Eteignez l'appareil à l'aide de
2 Appuyez sur tout en appuyant simultanement sur TUNER PRESET CH + et TUNER PRESET CH -
3 Retirez vos doigs des deux touches lorsque "initialized" apparait sur I'ecran.

• Avant de rétablier le paramétrage par défaut, utilisez la fonction "Sauveg,& charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (c- p. 227)
• Vous pouvez également réinitialiser l'ensemble des réglages aux valeurs d'usine par défaut par le biais de "Réinitialiser" - "Réglages (tous)" dans le menu. (12 p. 228)

Panneau avant

hage

Panneau arrête

251

Télécommande

Réinitialisation des réglages du réseau

Si le contenu du réseau est incorrect ou si l'appareil ne peut pas connecter au réseau, redémarrer l'appareil peut améliorer le problème. Nous vous recommendons de redémarrer l'appareil avant de revenir au paramétrage par défaut. (p. 233)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

Toutefois, les paramètres “Affect.Amplis”, “Config.Enceintes” et “Védo” ne sont pas réinitialisés.

SOURCE SELECT
TUNER PRESET CH+

1 Appuyez sur 品 pourmettreI'appareil sous tension.
2 Tournez SOURCE SELECT pour sélectionner "HEOS Music".
3 Appuyez longuement sur le bouton de l'unité principale TUNER PRESET CH + et ZONE2 ON/OFF en même temps pendant au moins 3 secondes.
4 Retirez vos doigs des deux touches lorsque "Network Reset..." apparait sur l'écran.
5 "Completed" s'affiche sur l'écran lorsque la réinitialisation est terminée.

• Avant de rétablier le paramétrage par défaut, utilisez la fonction "Sauveg.& charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (c ^2 p. 227)
• Vous pouze également réinitialiser les réglages du réseau aux valeurs d'usine par défaut par le biais de "Réinitialiser" - "Réglages réseau" dans le menu. («p. 228)

REMARQUE

• Ne coupez pas l'alimentation avant la fin de la réinitialisation.

Panneau avant

hage

Panneau arrête

Télécommande

À propos de HDMI

HDMI est l'abréviation de High-Definition Multimedia Interface, une interface numérique audio-video pouvant être connectée à une télévision ou à un amplificateur.

Avec la connexion HDMI, les formats audio haute qualite et video haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent etre transmis, ce qui n'est pas possible avec la transmission video analogue.

De plus, dans une connexion HDMI, les signaux audio et video peuvent être transmis via un cable unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des cables audio et video séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema.

Cet apparéil prend en charge les fonctions HDMI suivantes.

- Deep Color

Technologie d'imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produit des couleurs dont la définition est supérieure.

Les deux apparèils liés via un cable HDMI doivent prendre en charge Deep Color.

x.v.Color

Cette fonction permet aux téléviseurs haute définition d'afficher les couleurs avec une plus grande précision. Elle permet l'affichage de couleurs vives et naturelles.

"x.v.Color" est une marque commerciale de Sony Corporation.

3D

Cet apparéil prend en charge en entrée et en sortie les signaux videoe 3D (en 3 dimensions) de la norme HDMI. Pour dire des videos 3D, vous doivent disposer d'un téléviseur et d'un lecteur prénant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

4K

Cet apparéil prend en charge en entrée et en sortie les signaux videoo 4K (3840 x 2160 pixels) de la norme HDMI.

- Content Type

Elle établit automatiquement les réglages ajustats pour le type desorting video (informations sur le contenu).

Adobe RGB color, Adobe YCC601 color

Espace de couleurs définir par Adobe Systems Inc. Celui-ci etant plus développé que l'espace RGB, il peut produit des images plus vives et naturelles.

sYCC601 color

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modele traditionnel RGB.

- ALLM (mode de faible latence automatique)

Cet apparéil bascule automatiquement en mode de faisible latence en fonction du contenu de la lecture lorsque vous utilise une combinaison de téléviseur et de console de jeu compatible avec la fonction ALLM.

253

Contents

Connexions Lecture Reglages Consels

- Sync labial auto

Cette fonction peut corriger automatiquement le retard entre l'audio et la vente.

Utilisez un téléviseur compatible avec la fonction Sync labial auto.

HDMI Pass Through

Mème lorsque l'alimentation de cet apparéil est régée sur veille, l'entrée des signaux de la borne d'entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

HDMI Contrôle

Si vous connectez l'appareil et la fonction HDMI Contrôle compatible au téléviser ou au lecteur avec un cable HDMI puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

• Mise hors tension du lien

La fonction de mise hors tension de cet apparéil peut être liée à l'étape de mise hors tension du téléviseur.

• Permutation de la destination de sortie audio

À partir du télévisuer, vous pouvez permuter la transmission de l'audio du télévisuer à l'amplificateur AV.

• Ajustement du volume

Vous pouvez régler le volume de cet apparéil pendant le réglage du volume de la TV.

• Permutation de la source d'entrée

Voupez parcourir les fonctions de cet appeareil via les liens à la commutation de fonction d'entrée du téléviseur.

Quand le lecteur fonctionne, la source d'entrée de cet apparéil bascule automatiquement sur la source de ce lecteur.

Cette fonction transmet des signaux audio du télévisuer à cet apparéil via le cable HDMI et lit l'audio du télévisuer sur cet apparéil en fonction de la fonction HDMI Contrôle.

Si un téléviseur sans fonction ARC est raccordée via des connexions HDMI, les signaux video du dispositif de lecture connecté à cet apparéil sont transmis à la TV, mais cet apparéil ne peut pas dire les signaux audio de la TV. Pour profiter d'un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d'utiliser un cable audio distinct.

En revanche, si un téléviseur avec la fonction ARC est raccordée via des connexions HDMI, aucun cable audio n'est requis. Les signaux audio de la TV peuvent être transmis à cet apparéil au moyen d'un cable HDMI. Cette fonction vous permet de bénéficier d'une lecture surround de la TV sur cet apparéil.

La fonction eARC est une extension de la fonction ARC traditionnelle. Elle utilise une commande de fonction eARC dédiée pour dire l'audio de télévision de cet appeareil sans passer par le contrôle HDMI. De plus, la fonction eARC peut transmettre des PCM linéaires multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X et d'autres formats audio non compatibles avec l'ARC traditionnel. La connexion à un téléviseur compatible avec la fonction eARC permet égalément de profiter d'une lecture surround de qualité supérieure du contenu audio lu à partir de votre téléviseur.

Panneau avant

hage

Panneau arrête

254

Télécommande

- Formats audio pris en charge

PCM linéaire 2 canaux	2 canaux, 32 kHz - 192 kHz, 16/20/24 bit
PCM linéaire multi-canal	7.1 canaux, 32 kHz - 192 kHz, 16/20/24 bit
Bitstream	Dolby Digital / DTS / Dolby Atmos / Dolby TrueHD / Dolby Digital Plus / DTS:X / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express

■ Signaux video pris en charge

480i

480p

• 576i

• 576p

720p 60/50Hz

1080i 60/50Hz

1080p 60/50/24Hz

• 4K 60/50/30/25/24Hz

Système de protection des droits d'auteur

Pour dire la video et l'audio numériques comme les videos BD ou les DVD via une connexion HDMI, cet apparéil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d'auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection complément le chiffrement de données et l'authentication de l' apparéil AV connecté. Cet apparéil prend en charge le système HDCP.
- Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux video et audio ne seront pas produits correctement. Lisez le manuel de l'utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

• Lorsque vous raccordez cet apparéil à un apparéil compatible avec les fonctions Deep Color, 4K, ARC et eARC, utilisez un "High Speed HDMI cable with Ethernet" portant le logo HDMI.

Panneau avant

hage

Panneau arrête

255

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Lecture de dispositifs mémoire USB

• Cet apparéil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet apparéil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet apparéil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l'apparéil peut ne pas dire la musique correctement.

- Formats compatibles

	Fréquence d'échantillonnage	Canal Débit Extension
WMA*1	32/44,1/48 kHz 2 canaux	48 - 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 - 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux -.wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux	48 - 320 kbps .aac/.m4a
FLAC	44,1/48/88,2/96/176,4/192 kHz	2 canaux -.flac
Apple Lossless*2	44,1/48/88,2/96/176,4/192 kHz	2 canaux -.m4a
DSD 2,8/5,6 MHz 2 canaux - .	dsf/.dff

1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet apparéil.
Le contenu tellecharge sur les sites Internet payants est proteg par copyright. Les fichiers encodes au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent égarlement d'être protégés par copyright, en fonction des paramétres de l'ordinateur.
2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/License-2.0).

Panneau avant

Affichage

Panneau arrête

256

Télécommande

Index

Contents

Connexions Lecture Reglages Consels

- Nombre maximal de fichiers et de dossiers lisibles

Le nombre maximal de fichiers et dossiers lisibles par cet appeareil est indiqué ci-dessous.

Élement Média	Dispositifs mémoire USB
Nombre de niveaux de répertoires *1	8 niveaux
Nombre de dossiers 500
Nombre de fichiers *2	5000

1 Le dossier racine est pris en compte.
2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d'un péripérique Bluetooth

Cet apparéil prend en charge le profil Bluetooth suivant.

A2DP (Advanced Audio Distribution Profile) :

Lorsqu'un periphérique Bluetooth prénant en charge ce standard est connecté, les données sonores mono et stéreo peuvent être écoutedées en haute qualité.

AVRCP (Audio/Video Remote Control Profile) :
Lorsqu'un péripérisque Bluetooth prénant en charge ce standard est connecté, le péripérisque Bluetooth peut être commandé à partir de cet appareil.

A propos des communications Bluetooth

La diffusion des ondes radio depuis cet apparéil peut interférer avec le fonctionnement des apparéils Médicaux. Assurez-vous demettre hors tension l'alimentation de cet apparéil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent cause des dysfonctionnements.

• Les hopitaux, trains, avions, stations essence et les endroits ou des gaz inflammables sont générés
• A proximé de portes automatiques et d'alarmes incendie

Panneau avant

hage

Panneau arrête

257

Télécommande

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS

• Cet apparéil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
  Cet appareil peut afficher les illustrations qui ont ete integres en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet apparéil est compatible avec les tags META WMA.
• Si la taill d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC/apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas dire la musique correctement.
• Vouve devez utilise un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour dire des fichiers audio et image via un réseau.

Pour pouvoir dire les formats audio mentionnés ci-dessus via un réseau, vous doivent installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur toute ordinateur ou votre NAS. D'autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge.

■ Spécifications des fichiers pris en charge

	Fréquence d'échantillonnage	Canal Débit Extension
WMA*1	32/44,1/48 kHz 2 canaux 48 - 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 - 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux - .wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux 48 - 320 kbps .aac/.m4a
FLAC	44,1/48/88,2/96/176,4/192 kHz	2 canaux - .flac
Apple Lossless*2	44,1/48/88,2/96/176,4/192 kHz	2 canaux - .m4a
DSD 2,8/5,6 MHz 2 canaux - .dff/dff

1 Seuls les fichiers non protégés par copyright peuvent êtrelus sur cet apparéil.
Le contenu tellecharge sur les sites Internet payants est protégé par copyright. Les fichiers encodes au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquèment égarlement d'être protégés par copyright, en fonction des paramétres de l'ordinateur.
2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/License-2.0).

Panneau avant

Affichage

Panneau arrête

258

Télécommande

Index

Contents

Connexions Lecture Reglages Conseils

Lecture de radio Internet

■ Spécifications des stations radio lisibles

	Fréquence d'échantillonnage	Débit	Extension
WMA 32/44,1/48 kHz		48 - 192 kbps	.wma
MP3 32/44,1/48 kHz		32 - 320 kbps	.mp3
MPEG-4 AAC 32/44,1/48 kHz		48 - 320 kbps	.aac/.m4a

Fonction mémoire personnelle plus

Les paramétrages les plus récemment utilisés (mode d'entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ® XT, Dynamic EQ, Dynamic Volume, Restorer et décalage audio, etc.) sont sauvégardés pour chaque source d'entrée.

• Les réglages "Paramétres surr." sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction méorise les réglages tels qu'ils étaient juste avant le passage en mode veille.

Panneau avant

hage

Panneau arrête

259

Télécommande

Modes audio et canaux de sortie

Indique les canaux de sortie audio ou les paramètres surround qu'il est possible de régler.
Indique les canaux de sortie audio. Les canaux de sortie dépendant des paramétrages du menu "Config.Enceintes". (p. 199)

1 - 5: "Modes audio et canaux de sortie" (p. 261)

260

Contents Connexions Lecture Reglages Conseils

*1 Le mode son comprend "Dolby Surround" et les mode de son qui ont "+"Dolby Surround" dans le nom du mode son.
2 Le mode son comprend "DTS Neural;X" et les mode de son qui ont "+"Neural;X" dans le nom du mode son.
3 Le mode son comprend "DTS Virtual:X" et les mode de son qui ont "+"Virtual:X" dans le nom du mode son.
4 Un signal est émis en format audio pour chaque canal contenu dans un signal d'entrée.
5 L'audio est transmis lorsque "Mode subwoofer" dans le menu est reglé sur "LFE+Main". (p. 207)

Panneau avant

hage

Panneau arrière

261

Télécommande

Modes audio et paramètres surround

Connexions Lecture Reglages Conseils

Connexions Lecture Reglages Conseils

*1 Cet element peut etre selectionne lorsqu'un signal du Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos est lu.
2 Cet élément peut être sélectionné lorsqu'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X ou DTS est lu.
3 Vous pouze selectionner cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue.
4 Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital ou DTS, ou de ce DVD-Audio.
5 Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.
*6 Voupez selectionner cet element lorsque le mode sonore est celui qui porte " + Dolby Surround" dans son nom.
7 Cét élément ne peut pas être définissonsque "Dynamic EQ" est regle sur Marche". (p. 172)
8 Cét élément ne peut pas être régle lorsque "Subwoofer" dans le menu est régle sur "Non". (12 p. 200)
9 Cét élément ne peut pas être définir lorsque “Conf.Audyssey”, n’a pas été effectue.
10 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d'échantillonnage supérieure à 48 kHz.
11 Vous ne pouvez pas définir lorsque le mode sonore est régé sur "DTS Virtual:X" ou lorsque le mode sonore contient le nom "+"Virtual:X".
12 Cet élément ne peut pas être définis lorsque "MultEQ® XT" est régisé sur "Arrêt". (p. 171)
13 Cet élément est sélectionnable lorsque le signal d'entrée est un signal analogue, PCM 48 kHz ou 44,1 kHz.
14 Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est régé sur “LFE+Main”. (p. 207)
*15 Cét élément peut être définir lorsque “Avant” est régle sur “Petite” ou “Mode subwoofer” est régle sur “LFE+Main”. (p. 199, 207)

Panneau avant

hage

Panneau arrête

264

Télécommande

Contents

Connexions Lecture Reglages Conseils

Types de signaux d'entrée et modes audio correspondants

Indique le mode audio par défaut.
Indique le mode audio selectionnable.

Mode son

REMARQUE

Signaux 2 canaux

Signal multicanaux

Dolby Digital (+/HD)

DTS (-HD)

Analogue / PCM

Dolby Atmos

Dolby TrueHD

Dolby Digital Plus

Dolby Digital (EX)

DTS:X D

TS-HD

DTS Express

DTS ES Dscrt6.1

DTS ES Mtrx6.1

DTS

Multicanaux PCM

Direct

Direct

○

○

○

*

2○

○

○

○

○

○

○

○

○

Stereo

Stereo

○

○

●

○

○

○

○

○

○

○

○

○

Dolby Surround

Dolby Atmos Dolby TrueHD Dolby Digital Plus Dolby Digital Dolby (D+) (HD) + Dolby Surround Dolby Surround

*1 ●

○*3 ○○*4 ○

○

●

●

●

1 - 4 : "Types de signaux d'entree et modes audio correspondants" (12 p. 267)

265

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Mode son

REMARQUE

Signaux 2 canaux

Signal multicanaux

Dolby Digital(+/HD)

DTS(-HD)

Analogue /PCM

Dolby Atmos

Dolby TrueHD

Dolby Digital Plus

Dolby Digital(EX)

DTS:X DTS-HD

DTS Express

DTS ES Dscrt6.1

DTS ES Mtrx6.1

DTS

Multicanualx PCM

DTS Surround

DTS:X MSTR / DTS:X

●

DTS-HD MSTR

○*9

DTS-HD HI RES

○*10

DTS Express

○

DTS ES Dscrt 6.1

*5○

DTS ES Mirx 6.1

*5○

DTS 96/24

○*11

DTS Surround

○

○

○

DTS (-HD) + Dolby Surround

○

○

○

○

○

DTS (-HD) + Neurat:X

*6###

###

DTS (-HD) / DTS:X + Virtual:X

*7○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Multi Ch In

Multi Ch In

*5○*12

●

Multi Ch In 7.1

Multi In + Dolby Surround

○

Multi In + Neurat:X

○

Multi In + Virtual:X

○

Mode audio original

Multi Ch Stereo

○

○

○

○

○

○

○

○

○

○

○

○

○

Rock Arena

○

○

○

○

*

13○

○

○

○

○

○

○

Jazz Club

○

○

○

○

*

13○

○

○

○

○

○

○

Mono Movie

○

○

○

○

*

13○

○

○

○

○

○

○

Video Game

○

○

○

○

*

13○

○

○

○

○

○

○

Matrix

○

○

○

○

*

13○

○

○

○

○

○

○

Virtual

○

○

○

○

*

13○

○

○

○

○

○

○

5- 13: "Types de signaux d'entree et modes audio correspondants" (p. 267)

266

Contents Connexions Lecture Reglages Conseils

*1 Voupez selectionner cet element lorsque you utilisez l'une des enceintes surround arriere, avant-haut, superieures avant, superieures centrales, Dolby avant ou Dolby Surround.
2 Le mode audio par défaut pour la lecture AirPlay est "Direct".
3 Cela peut être seLECTIONné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD.
4 Cela peut être seLECTIONné lorsque le signal Dolby Atmos contient le signal Dolby Digital Plus.
5 Cet élément peut être sélectionné lorsque des enceintes surround arrêt sont utilisées
6 Cet élément ne peut pas être sélection lorsque vous utilisez en entrée un format DTS(-HD) avec une fréquence d'échantillonnage supérieure à 48 kHz.
7 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d'échantillonnage supérieure à 48 kHz.
*8 Vou ne puez pas selectionner cet element lorsque le signal d'entree est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Almos.
9 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS-HD Master Audio.
10 Cet élément peut être sélectionné lorsqu'le signal d'entrée est un signal DTS-HD Hi Resolution.
11 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS 96/24.
12 Cet élément peut être sélectionné lorsque les signaux d'entrée contiennent des signaux surround arrêté.
*13 Cela peut être seLECTIONné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD ou Dolby Digital Plus.

Panneau avant

hage

Panneau arrête

267

Télécommande

Explication des termes

Audyssey

Audyssey Dynamic EQ

L'option Audyssey Dynamic EQ^® résout le problème de la dépréciation de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l'acoustique de lapiece.

Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® XT pour produit un son équilibré pour tous les auditeurs à tous les niveaux sonores.

Audyssey Dynamic Volume®

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu'entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves parçue, l'équilibre tonal, l'impression surround et la clarté des dialogues restent identiques.

Audyssey MultEQ XT

Audyssey MultEQ® XT rectifie les problèmes d'égalisation qui équilibrant les systèmes audio. Ils peuvent ainsi offrir une qualité d'écoute maximale à tous les audiiteurs dans une grande zone d'écoute. Sur la base de plusieurs mesures, MultEQ® XT calculée une solution d'égalisation qui rectifie les problèmes de temps et de réponse dans la zone d'écoute mais effectue aussi une configuration automatique et complète du système surround.

Dolby

Dolby Atmos

Introduit dans le premier cinema, Dolby Atmos apporte une sensation de dimension et d'immersion pour l'expérience du Home Cinema. Dolby Atmos est un object adaptable et variable basé sur un format qui produit le son comme des sons indépendants (ou des objets) qui peuvent être précisé positionnés et déplacements de manière dynamique à travers l'espace d'écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l'introduction d'un plan vertical dessons au-dessus de l'auditeur.

Panneau avant

hage

Panneau arrête

268

Télécommande

Contents

Connexions Lecture Reglages Consels

Dolby Atmos Stream

Le contenu Dolby Atmos sera remis à votre récepteur AV Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Bluray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos métadonnées spécial qui déscrit le positionnement du son dans la piece. Cet objet de données audio est depuis par un récepteur Dolby Atmos et est calibré pour optimiser la lecture par l'intermédiaire de tous les systèmes de haut-parleurs Home Cinéma de touteaille et toute configuration.

Dolby Digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont produits au total: 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les effets de basses fréquences.

Gracé à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement). Ceci permet d'offrir une expérience sonore surround chez vous.

Dolby Digital Plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des salariées performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d'offrir une plus grande flexibilité en fonction du signal source et de l'équipment de reproduction.

Dolby Surround

Dolby Surround est une technologie de nouvelle generation qui melange façon ingénieuse le son d'ambiance et le contenu 5.1 et 7.1 pour la lecture de votre système d'enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos active systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d'enceintes Dolby.

Panneau avant

hage

Panneau arrête

269

Télécommande

Contents

Connexions Lecture Reglages Conseils

La technologie Dolby Enceinte (enceintes Dolby Atmos Enabled)

Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface refléchissante pour réproduire le son au-dessus de l'auditeur. Ces enceintes doivent un pilote de démarriage unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d'enceinte independant. Les fonctions impactent de façon minimale le système d'emprente global de l'enceinte toute en offrant une expérience d'écoute immersive lors de la lecture Dolby Atmos et Dolby Surround.

Dolby TrueHD

Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour réproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits.

Virtualiseur de HP

La virtualisation de hauteur Dolby Atmos est une solution de traitement du signal numérique quiexploite la profonde compréhension de Dolby de la perception audio humaine pour creer la sensation de son en hauteur diffusé par les enceintes au niveau de l'auditeur.

Ce traitement du signal applique des filtres de repère de hauteur aux composants audio en hauteur contenus dans le signal audio avant leur mixage dans les enceintes de niveau auditeur.

Ces filtres simulent les signaux spectraux naturels transmis par nos oreilles auxsons provenant d'au-dessus.

Pour la configuration des enceintes stéreo et 3.1 canaux, la virtualisation de hauteur Dolby Atmos est combinée à la virtualisation surround pour creer un son enveloppant à 360 degrés moins les enceintes qui seraient normalement utilisées derrière ou à côte de l'auditeur.

Panneau avant

hage

Panneau arrête

270

Télécommande

Contents

Connexions Lecture Reglages Conseils

DTS

Commande dialogue

Vous permet de contrcler votre experience d'ecoute. Si vous avez besoin de clarté et d'intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond.

Cela implique que le contenu a ete creed pour prendre en charge Commande dialogue.

DTS

Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissant et dynamique, que vous trouvezez généralement dans les plus belles salles de cinéma du monde.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Viséo.

DTSTM Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48kHz et jusqu'à 5.1 canaux de son surround discret numérique.

DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrêté (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS-ES™ Matrix 6.1

DTS-ESTM Matrix 6.1 est un format audio 6.1 canaux inscrant un canal surround arrre (SB) à l'encodage de matrice par le son surround numérique DTS. Le decodage des signaux audio 5.1 canaux classiques est également possible en fonction du decodeur.

DTS Express

DTS Express est un format audio prénant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps).

DTS-HD

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu'audio optionnel pour les Blu-ray Disc.

Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d'échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennet en charge un maximum de 7.1 canaux.

Panneau avant

hage

Panneau arrête

271

Télécommande

Contents Connexions Lecture Reglages Consels

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d'échantillonnage de 96 ou 48kHz et jusqu'à 7.1 canaux de son numérique discre. Le débit élevé des données permet d'obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les apparèils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD Master Audio

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits. Il est entierement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS:X

Le signal DTS:X produit un hemisphere sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent juste enveloppants. Les objets DTS:X permettent au son de passer en douceur d'une enceinte à l'autre de manière très réalisée.

DTS Neural:X

Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural:X peutTRAITER VOIRE CONTENU STEREO, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de toute système audio surround.

DTS Virtual:X

DTS Virtual:X you permit de profiter d'un son multidimensionnel, independamment de la taille de la pierce, de la disposition ou de la configuration des enceintes.

Panneau avant

hage

Panneau arrête

272

Télécommande

Contents

Connexions Lecture Reglages Conseils

Audio

Apple Lossless Audio Codec

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut etre lu sur iTunes, iPod ou iPhone. Les données compresses a environ 60-70% peuvent etre décompresses aux mêmes données d'origine.

FLAC (Free Lossless Audio Codec)

FLAC signifie Free lossless Audio Codec, et représenté un format de fichier audio libre sans perte. Sans perte signifie que le son est comprés sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Abréviation de Low Frequency Effect, un canal de sortie accentuant l'effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profundes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système.

MP3 (MPEG Audio Layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression video "MPEG-1". Il compressse le volume de données à environ un onzième de sa taillie initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

Panneau avant

hage

Panneau arrête

273

Télécommande

Contents

Connexions Lecture Reglages Conseils

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux video et audio. Les normes video sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent etre encodées à l'aide de Windows Media Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fjchier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérique (produisant un signal numérique).

Le nombre de lectures effectuees en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son produit est proche du son original.

Impedance des enceintes

II s'agit de la valeur de la résistance CA, indiquée en (ohms).

Une puissance supérieure peut etre obtenue lorsque cette valeur est plus faible.

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD.

Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Mixage réducteur

Cette fonction réduit le nombre de canaux d'audio surround et effectue la lecture en fonction de la configuration du système.

Panneau avant

hage

Panneau arrête

274

Télécommande

Contents

Connexions Lecture Reglages Conseils

Vidéo

Progressif (balayage sequentiel)

Il s'agit d'un système de balayage du signal videopermettant d'afficher 1 trame de video comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

Réseau

AirPlay

AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/ iPod touch/iPad à un appareil compatible via le réseau.

Clé WEP (Clé réseau)

Il s'agit d'une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet apparéil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux apparéils afin de pouvoir établier la communication entre eux.

Wi-Fi®

La certification Wi-Fi garantit une interoperabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l'interopérabilité entre les appareils LAN sans fil.

Il s'agit d'une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d'identification de l'utilisateur et un protocole de cryptage pour renforcer la sécurité.

Il s'agit d'une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sur.

Il s'agit d'un système simple d'authentication mutuelle lorsqu'une chaine de caractères prédéfinis correspond au point d'accès et au client du LAN sans fil.

Noms du réseau (SSID: Service Set Identifier)

Lors de la formation de reseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur "SSID (noms de réseau)". Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le "SSID" et la clé WEP correspondant. Ce mode est particulièrement adapté pour construire un réseau simplifié.

Panneau avant

hage

Panneau arrête

275

Télécommande

Contents

Connexions Lecture Reglages Conseils

Others

HDCP

Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d'auteur crypte les signaux pour empêcher la copie illicite du contenu.

MAIN ZONE

La piece dans laquelle se trouve l'appareil est appelée MAIN ZONE.

Appariement

L'apparlement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périhérique Bluetooth à cet apparéil à l'aide de la technologie Bluetooth. Lorsque les apparéils sont appariés, ils s'authentifient mutuellement et peuvent se connecter sans mauvaises connexions.

Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous doivent apparier l'appareil et le périphérique Bluetooth qui doit être connecté.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Panneau avant

hage

Panneau arrête

276

Télécommande

Renseignements relatifs aux marques commerciales

Works with

Apple AirPlay

Fabrique sous licence Audyssey Laboratories™, avec brevets américains et étrangers en instance. Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® sont des marques déposées d'Audyssey Laboratories.

Bluetooth

La marque et les logos Bluetooth® sont des marques commerciales déposées apparentant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

DOLBY

COMPATIBLE

ATMOS

DOLBY

VISION

Fabriquésous licence de Dolby Laboratories.

Dolby, Dolby Atmos, Dolby Audio, Dolby Surround, Dolby Vision, et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Panneau avant

hage

Panneau arrête

277

Télécommande

Contents Connexions Lecture Reglages Conseils

Pour les brevets DTS, rendez-vous à l'adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole, pris ensemble, DTS:X, the logo DTS:X, Virtual:X et le logo DTS Virtual:X sont des marques enregistrées et/ou des marques déposées de DTS, Inc. aux États-Unis et/ou dans d'autres pays. © DTS, Inc. Tous droits réservés.

Les termes HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc.

CERTIFIED

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l'Alliance Wi-Fi.

La certification WiFi fournit l'assurance que le périhérique a passé le test d'interopérabilité effectuels par l'Alliance Wi-Fi, un groupe qui atteste de l'interopérabilité entre les dispositifs de réseau local sans fil.

Panneau avant

hage

Panneau arrête

278

Télécommande

Specifications

Section audio

• Amplificateur de puissance

Puisssance nominale: Avant

80 W + 80 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

120 W + 120 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Centrale:

80 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

120 W (6 Ω/ohms, 1 kHz avec 0,7% T.H.D.)

Surround:

80 W + 80 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

120 W + 120 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround arrriere :

80 W + 80 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

120 W + 120 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Bornes de sortie: 4-16 Ω/ohms

Panneau avant

hage

Panneau arrête

279

Télécommande

Contents Connexions Lecture Reglages Conseils

• Analogique

Sensibilité de l'entrée: 200 mV

Réponse en fréquence: 10 Hz - 100 kHz — +1, -3 dB (mode Direct)

S/B: 98 dB (IHF-A charge, mode Direct)

Égaliseur

Sensibilité de l'entrée: 2,5 mV

Variation RIAA: ±1 dB (20 Hz à 20 kHz)

S/B: 74 dB (IHF-A)

Facteur de distorsion: 0.03% (1 kHz, 3 V)

Section video

• Bornes video standard

Niveau d'entrée/sorting et impédance: 1 Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz - 10 MHz — 0, -3 dB

Panneau avant

hage

Panneau arrête

280

Télécommande

Contents Connexions Lecture Reglages Conseils

Sectiontuner

(pour le modele FM/AM)

[FM] [AM]

(Remarque: V à 75 Ω/ohms, 0 dBf = 1 x 10 ^-15 W)

Gamme de fréquence de réception : 87,5 MHz - 108,0 MHz 522 kHz - 1611 kHz

Sensibilité efficace: 1,2 V (12,8 dBf) 18 V

50 dB sensibilité: MONO - 2,8 μV (20,2 dBf)

Ratio S/B: MONO - 70 dB (IHF-A charge, mode Direct)

(pour le modele FM/DAB)

[FM]

(Remarque: V à 75 Ω/ohms, 0 dBf = 1 x 10 ^-15 W)

Gamage de fréquence de réception : 87,5 MHz - 108,0 MHz

Sensibilité efficace: 1,2 μV (12,8 dBf)

50 dB sensibilite: MONO - 2,8 V (20,2 dBf)

Ratio S/B : MONO - 65 dB (IHF-A chargee, mode Direct)

STEREO-65 dB (IHF-A charge, mode Direct)

Distorsion: MONO - 0,4% (1 kHz)

STEREO-0,4% (1 kHz)

SectiontunerDAB

Plage de réception : 174,928 (5A) - 239,200 (13F) MHz (BAND III)

Sensibilité: -85 dBm

Ratio S/B:87 dB

Panneau avant

hage

Panneau arrête

282

Télécommande

Contents

Connexions Lecture Reglages Consels

Section du réseau local sans fil

Type de réseau (normes LAN sans fil): Conformé à IEEE 802.11a/b/g/n

(conformé au Wi-Fi®) *1

Plage des fréquences utilisées : 2,4 GHz, 5 GHz

*1 Le logo Wi-Fi® CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l'Alliance Wi-Fi.

Section Bluetooth

Système de communication : Spécification Version Bluetooth 4.1
Puisance de transmission : Specification Version Bluetooth Classe de Puisance 1
Portée de communication maximale : Environ 30 m dans la ligne de vision *2
Plage des fréquences utilisées : 2,4 GHz
Scheme de modulation : FHSS (Frequency-Hopping Spread Spectrum)
Profils pris en charge : A2DP (Advanced Audio Distribution Profile) 1.2
AVRCP (Audio Video Remote Control Profile) 1.5
Codec correspondent : SBC
Porte de transmission (A2DP) : 20 Hz - 20 000 Hz
*2 La plage de communication reelle varie suivant l'influence de facteurs tels que les obstacles entre les appareils, les ondes electromagnétiques émises par les fours à micro-ondes, I'electricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de I'antenne, le système d'exploitation, le logiciel de I'application, etc.

Panneau avam

hage

Panneau arrête

283

Télécommande

Général

Température de fonctionnement: 5^ - 35^

Consommation electrique en mode veille:

Modes veille	Éléments de configuration du menu			Consummation électrique
	Contrôle réseau (T p. 213)	Autorisation MAJ (T p. 223)	HDMI PassThrough (T p. 177) / HDMI Contrôle (T p. 178)
Veille normale Arrêt en veille Arrêt Arrêt 0,1 W
Contrôle réseau (Bluetooth) Toujours actif - Arrêt 2,9 W
Contrôle réseau (Ethernet) Toujours actif - Arrêt 2,9 W
Contrôle réseau (Wi-Fi) Toujours actif - Arrêt 3,5 W
Veille CEC Arrêt en veille Arrêt Marche 0,5 W

Pour des raisons d'amélioration, les caractéristiques et l'apparce sont susceptibles d'être modifiées sans avertissement préalable.

Panneau avant

Affichage

Panneau arrête

284

Télécommande

Index

Contents Connexions Lecture Reglages Conseils

Dimensions (Unité : mm)

Poids:8,6kg

Panneau avant

hage

Panneau
arriere

285

Télécommande

Contents

Connexions Lecture Reglages Consels

Index

Chiffres

3D 253
4K 253
5.1 canaux 31, 39
7.1 canaux 31,40

A

Affectation des entrées 184
Affichage 18
AirPlay 119
Antenne FM/AM 60,78
Appariement 74, 75
Assistant de config. 161
Audyssey Dynamic EQ® 268
Audyssey Dynamic Volume 268
Audyssey MultEQ® XT 268

C

Camescape 57
Circuit de protection 276
Commanded'unboitier 55
Compte HEOS 111,215
Conf. Audyssey® 188
Connexion des enceintes 34
Conseils 231
Console de jours 57
Contrôle Internet 153

D

Dépistage des pannes 233
Dispositif mémoire USB 59,69
Dolby Atmos 268
Double amplificateur 46

F

Favoris HEOS 124
Formats audio 255, 256, 258, 259

H

HDCP 255
HDMI Contrôle 142, 178

#

LAN filaire 63,209
LAN sans fil 64,210
LecteurBlu-rayDisc. 56,68
Lecteur DVD 56, 68
Listedattente 70,107,114

Panneau avant

hage

Panneau arrête

286

Télécommande

Contents

Connexions Lecture Reglages Consels

M

Minuterie sommeil 145
Mise à jour du micrologiciel 222
Mise en sourdine 68
Mode audio auto 133
Mode audio Direct 137
Mode audio Dolby 134,269
Mode audio DTS 135,271
Mode audio multicanaux PCM 136
Mode audio original 136
Mode audio stereo 137
Mode ECO 216
Mode son 131,260,262

N

NAS 106

P

Panneau arriere 20
Panneau avant 15
Paramétrage général 161, 216
ParamétrageWiFi 210
Paramétrage de l'enceinte 159, 188
PC 106
Periphérique Bluetooth 74
Plan du menu de l'interface graphique 158
Position d'ecoute 188

R

Radio Internet 104
Réglages audio 158, 163
Réglages Audyssey 171, 190
Réglages d'entrée 159, 184
Réglages réseau 159, 209
Réglages video 158, 176
Réinitialisation des réglages du réseau 252
Réinitialisation des réglages d'usine 251
Restorer 168

S

Selct. Video 128
Selection rapide plus 147
Signal d'entree 265
Source d'entrée 67
Spotify 122

Panneau avant

hage

Panneau arrière

287

Télécommande

Contents

Connexions Lecture Reglages Conseils

T

Télécommande 23

Toutes zones stereo 129

Tuner satellite 55

TV 50, 52, 53

TV par cable 55

V

Veille auto 219

Volume 68,126

ZONE2 48,155

Panneau avant

hage

Panneau arrête

288

Télécommande

Licence

- Informations sur la licence pour le logiciel utilisé dans cet apparéil

A propos des licences GPL (GNU-General Public License) et LGPL (GNU Lesser General Public License)

Ce produit utilise le logiciel GPL/LGPL et le logiciel concu par d'autres entreprises.

Après l'achat de ce produit, vous pourrez vous procurer, modifier ou distribuer le code source du logiciel GPL/LGPL utilisé avec ce produit.

Denon fournit le code source basé sur les licences GPL et LPGL au coût réel à la demande de notre centre de service client. Cependant, notez que nous ne fournissons aucune garantie en ce qui concerne le code source. Veuillez également noter que nous n'offrons aucune aide pour le contenu du code source.

Cette section déscrit la licence logicielle utilisée pour cet apparéil. Pour s'assurer d'un contenu correct, l'original (anglais) est utilisé.

GPL

Utilisation de l'Open Source Version
bridge-utils 2.8
busybox 1.21.1
ebtables 2.0.10-4
Linux kernel 3.10.74
mtd-utils 1.4.3
ntfs-3g_ntfsprogs 2011.4.12
ntpclient 2007
u-boot 2015.01
wireless-tools version 29

Panneau avant

hage

Panneau arrête

289

Télécommande

Contents

Connexions Lecture Reglages Consels

LGPL

Utilisation de l'Open Source Version
ffmpeg 0.8.3
glibc 2.9
libmms 0.6.2
QT 5.4.2
unités cifs 6,7

Babel

MIT License

Copyright (c) 2014-2018 Sebastian McKenzie [e-mail]

Connexions Lecture Reglages Conseils

e2fsprogs-libs-1.40.8/lib/uuid

Connexions Lecture Reglages Conseils

□ getopt

http://cvssweb.netbsd.org/bsdweb.cgi/src/lib/libc/stdlib/

Connexions Lecture Reglages Conseils

□ libpcap-1.4.0

License: BSD

Connexions Lecture Reglages Conseils

mDNS 320.10.80

Connexions Lecture Reglages Conseils

openssl-1.0.0d

Connexions Lecture Reglages Conseils

portmap-6.0

Connexions Lecture Reglages Conseils

□rl78flash 2000.3.1

License

Connexions Lecture Reglages Conseils

Tremor

http://wiki.xiph.org/index.php/Tremor
