Type de produit	Montre chronographe mécanique automatique
Marque	Zenith
Modèle	Defy El Primero 21 95.9000.900478.R582
Mouvement	El Primero 21 (Calibre 9004), certifié chronomètre (ISO 3159)
Diamètre du mouvement	32,80 mm (14 1/4 lignes)
Hauteur du mouvement	7,90 mm
Nombre de composants	293
Rubis	53
Barillets	2 (un pour la montre, un pour le chronographe)
Réserve de marche (montre)	50 heures
Fréquence (montre)	36 000 alternances/heure (5 Hz)
Réserve de marche (chronographe)	~50 minutes
Fréquence (chronographe)	360 000 alternances/heure (50 Hz)
Remontage	Automatique unidirectionnel (montre) et manuel (chronographe)
Fonctions principales	Heure, minutes, secondes ; chronographe 1/100e de seconde ; compteur 30 minutes à 3h ; seconde chrono à 6h ; réserve de marche chrono à 12h
Certification	Chronomètre certifié par Timelab (Genève)
Garantie	2 ans internationale, +1 an après inscription sur www.zenith-watches.com
Entretien recommandé	Révision tous les 5 ans dans un centre agréé Zenith
Alimentation	Mécanique automatique (sans pile)
Nettoyage	Chiffon doux et sec ; éviter tout contact avec l'eau et les produits chimiques
Précautions	Éviter les chocs violents et les champs magnétiques forts

FOIRE AUX QUESTIONS - Defy El Primero 21 95.9000.900478.R582 ZENITH

Comment remonter manuellement la montre ?

Placez la couronne en position 0 (plaquée contre la boîte). Tournez-la dans le sens antihoraire environ 72 tours pour un remontage complet du barillet de la montre.

Comment remonter le chronographe ?

Avec la couronne en position 0, tournez-la dans le sens horaire environ 25 tours jusqu'à ce que l'aiguille de réserve de marche du chronographe (à 12h) soit complètement remontée.

Comment régler l'heure ?

Tirez la couronne en position 1 (un cran). Tournez-la dans le sens désiré pour ajuster l'heure. Enfoncez-la ensuite en position 0.

Comment utiliser le chronographe ?

Appuyez sur le poussoir A pour démarrer l'arrêter le chronométrage. Appuyez sur C (en position arrêtée) pour remettre les aiguilles à zéro. Une nouvelle pression sur A reprend le chronométrage.

Que faire si la montre s'arrête ?

Remontez manuellement la montre (72 tours antihoraire) ou portez-la au poignet 12 heures par jour pendant plusieurs jours pour que le remontage automatique soit efficace. Si le problème persiste, contactez un centre agréé.

Quelle est la réserve de marche de la montre ?

La montre offre environ 50 heures de réserve de marche. La réserve de marche du chronographe est d'environ 50 minutes et est affichée à 12h.

Quelle est la précision du mouvement ?

Le mouvement El Primero 21 est un chronomètre certifié selon la norme ISO 3159. La montre oscille à 36 000 alt/h (5 Hz) et le chronographe à 360 000 alt/h (50 Hz), permettant une mesure au 1/100e de seconde.

Comment entretenir ma montre Zenith ?

Nettoyez-la avec un chiffon doux et sec. Évitez l'eau, les produits chimiques et les chocs. Zenith recommande une révision complète tous les 5 ans dans un centre de service agréé.

Quelle est la garantie de la montre ?

La montre bénéficie d'une garantie internationale de 2 ans contre tout défaut de fabrication. En vous inscrivant sur www.zenith-watches.com, vous pouvez obtenir 1 an supplémentaire.

Pourquoi le chronographe a-t-il sa propre réserve de marche ?

Le mouvement El Primero 21 possède une structure à double chaîne : un barillet et un échappement indépendants pour la montre et le chronographe. Cela évite que le chronographe n'altère la précision de l'affichage de l'heure.

MODE D'EMPLOI Defy El Primero 21 95.9000.900478.R582 ZENITH

Vou venez d'investir dans un chronographe ZENITH, vous portez maintainant une montre de Manufacture.

ZENITH fait partie du cercle très restreint des authentiques manufactures horologères Suisses qui développementel produit leurs propres mouvements. Nous fabriquons nos montres au même endroit depuis 1865, dans notre manufacture au numero 34 rue des Billodes, dans la ville du Locle au milieu des valles montagneuses du canton de Neuchatel. Seules quelques marques au monde peuvent s'enorgueillir d'une approche aussi rigoureuse. Lorsque vous investissez dans une montre Zenith, vous ave la certitude absolue de posseder une montre fabriquee de A à Z dans la Manufacture du Locle.

Avec plus de 2333 prix d'observatoire de chronométrie, ZENITH est l'une des marques Suisse les plus récompensées pour sa précision. Pour partager un peu plus longuement notre passion pour le bel ouvrage, venez visiter notre site internet www.zenith-watches.com. Nous vous invitons également à vous inscrite en tant que propriété d'une montre ZENITH qui vous permettra d'obtenir un an de garantie supplémentaire. Volre chronopaghe contient un mouvement mécanique fruit de plus de 300 ans de tradition horologère. Nous vous demandons d'en prendre soin et de le manipuler avec précaution lors des réglages. Vous trouvez dans les pages suivantes des conseils sur l'utilisation de votre montre et de ses fonctions. Les fonctions disponibles dépendant du modele.

63←

1 MOUVEMENT EL PRIMERO 21

Vous avez devant vous le mouvement El Primero 21. C'est le seul mouvement chronographe mecanique au 1/100eme de seconde.

Le mouvement El Primero 21 est un chef-d'oeuvre d'ingénierie moderne. Construit en utilisant des méthodes de pointe et doté de finitions intégrant les technologies et les matériaux les plus innovants, ce mouvement répond à deux objectifs : la plus haute qualité de finition qui soit, associée à des performances et une précision optimes au poignet. Lancé en 1969, le chronographé de série le plus précis du monde est entré dans une nouvelle ére de chronométrage mécanique avec le mouvement El Primero 21.

Sa fréquence impressionnante de 360 000 alternances par heures méoigne de l'ingéniosité révolutionnaire de Zenith et permet une mesure précise du temps au centième de seconde pres. Le saut du dixiéme au centième de seconde marque une avancée prodigieuse en termes de performance horlogère et d'ingénierie.

Pour Zenith, la précision est la priorite absolue. Pour éviter que le chronographe ne risque d'alterer la précision de l'affichage de l'heure, le mouvement El Primero 21 est pourvu d'une « structure à double chaîne »

Ainsi, l'affichage de l'heure et le chronographe possèdent chacun leur propre mécanisme entièrement indépendant, avec leur propre barillet et échéppement à haute fréquence.

Le mouvement du chronographe oscille à la fréquence époustouflante de 50 Hertz [360 000 alt/h]. Tandis que le calibre historique devolu à l'affichage de l'heure oscille à la fréquence de 5 Hertz [36 000 alt/h].

CharACTERISTiques

El Primero 21 [Calibre 9004]

Diametre:32.80 mm (14 1/4)

Hauteur:7.90mm

Nombre de Composants: 293

Nombre de Rubis : 53

2 Barillets :

Rés. de marché de la Montré: 50 heures

Fréquence: 36'000 Alt/heure [5Hz]

Rés. de marché du Chronographé: ~50 min

Fréquence:360'000 Alt/heitre (50 Hz)

Remontage automatique unidirectionnel pour la partie montre et remontage manuel pour la partie chronographe.

Functions:

Heure, Minutes et seconde
Chronographe 1/100ème de seconde au centre Compteur des minutes à 3h [30 min]

Seconde chrono à 6h

Réserve de marche Chrono à 12h

2 REMONTAGE DE LA MONTRE

Votre montre est munie d'un mouvement mecanique automatique. Le mouvement se remonte grâce à la couronne ou par l'action de la masse oscillante. Le remontage par la masse oscillante se fait lorsque la montre est portée au poignet.

Lorsque la montre est arrêté

La couronne doit etre en position 0, c'est-à-dire plaquee contre la boite.

Prendre la montre en main et tourner la couronne dans le sens antihoraire. 72 tours de couronne pour un remontage complet. Le barillet qui contient le ressort moteur est ainsi remonté. Pour que le mecanisme de remontage automatique fonctionne correctement, la montre doit être portée au moins 12 heures par jour pendant plusieurs jours. Lorsque la montre est insuffisamment portée, elle s'arrête.

Si vous ne portez pas votre montre pendant la nuit, vous pouvez lui donner quelques tours de couronne le matin avant de la porter.

Remontée, la réserve de marche de votre montre est d'environ 50 heures, mais cette dernière n'est pas affichée sur le cadran. Seule la réserve de marche du Chronographé est indiquée sur le cadran de votre montre.

CERTIFICATION CHRONOMETRE

Le mouvement El Primero 9004 a ete certifie Chronometre aprous de Timelab a Genve. Il a ete contrled et repond avec succes aux exigences fixees par la norme ISO3159.

L'appellation Chronomètre est un apparéil de mesure du temps de haute précision régèle dans différentes positions et sous diverses températures.

3 REMONTAGE DU CHRONOGRAPHE

Outre la structure à double chaîne du calibre et la précision remarquable qu'il garantit, le mouvement El Primero 21 intégre deux autres innovations techniques : un nouveau mécanisme brevelé de démarriage/arrel/remise à zéro du chronopaghe composé de trois cœurs, ainsi qu'un démarreur exclusif qui garantit un fonctionnement friable en toutes circstantes et permet la remise à zéro simultanée de la seconde, du dixieme et du centième.

Marcha suivre

La couronne doit etre en position [0], c'est-à-dire plaquee contre la boite.

Prendre la montre en main et tourner la couronne dans le sens horaire jusqu'à ce que l'iguille de réserve de marche du chronographe soit remontée complètement (Environ 25 tours). Le barillet qui contient le dessort moleur est ainsi remonté.

Remontée, la réserve de marche de votre chronopaghe est d'environ 50 minutes. L'affichage de cette-ci se fait par l'intermédiaire de l'aiguille située au-dessus du logo Zenith.

69←

4→ RÉGLAGE DE L'HEURE

Position 0: position remontage

Dans cette position, vous pourrez remonter votre mouvement chronopaghe et montre manuellement par des mouvements de rotations de la couronne. Tirez la couronne d'un cran pour passer en position (1).

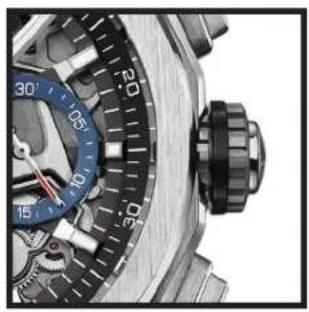

Position 1: correction de l'heure

Pour la correction de l'heure, tournez la couronne dans le sens désiré.

N'oubliez pas de repousser la couronne en position [0].

[0]

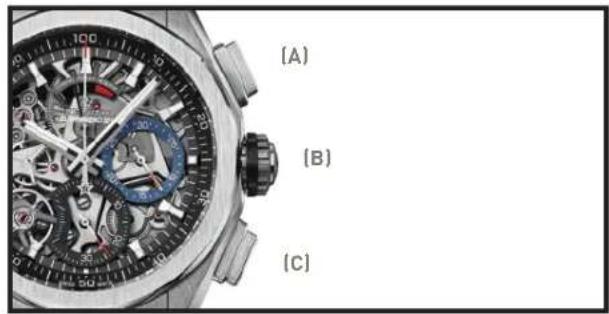

5 FONCTION DE CHRONOMÉTRAGE

Mise en marche /Arrét: une première pression sur le pouvoir [A] démarre le chronométrage, la seconde pression l'arrêt.

Reprise du chronométrage: une nouvelle pression sur le pouvoir (A) reprend le chronométrage.

Remise à zéro : une fois le chronographe arrêté, une pression fermé sur le pouvoir (C) ramène l'aiguille du chronographe et des totalisateurs à zéro.

Attention: avant chaque chronométrage, les aiguilles du chronographe doivent être remises à zéro. Au besoin, effectuer une remise à zéro du pouvoir [C].

6 GARANTIEINTERNATIONALE ZENITH

Les montres Zenith sont des produits Manufacture, de hautes précisions et de haute testnicités. Avant de quitter la Manufacture, vous montre a subi de nombreux tests rigoureux de qualité. Une garantie internationale couvre néanmoins votre montre contre lout défauł de fabrication pendant deux ans à partir de sa date d'achat.

Inscrivez-vous sur le site www.zenith-watches.com pour obtenir un an de garantie supplémentaire. Cette garantie sera respectee par l'ensemble des Centres de service agreees Zenith dans le monde si les conditions suivantes sont remplies :

L'achat de la montre a ete effectue apres d'un delaillant exclusif agree par Zenith ; son nom, son adrresse, la date d'achat el les refrences de la montre sont clairement mentionnées sur la carte de garantie.
Voiture montre a ete portee dans des conditions normales d'utilisation et de maintenance recommendees par Zenith et n'a pas subi de mauvais traitement.
La carte de garantie, seul justificatif valide de l'achat, accompagne la montre lors de son retour auprès d'un Centre de service agreé Zenith

Ànoter que la garantie internationale Zenith ne couvre pas le vieillissement normal de votre montre, l'usure naturelle desbraceels cuir, tissu ou caoutchouc ainsi que les possibles rayures occasionnées par son portee sur la boite et les glaces saphir.

Votre montre et son mouvement meritent un soin particulier: pour maintenir leur précision, les Centres de Service Zenith recommend une révision tous les 5 ans.
