DWB97LM50 - Hotte BOSCH - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI DWB97LM50 BOSCH

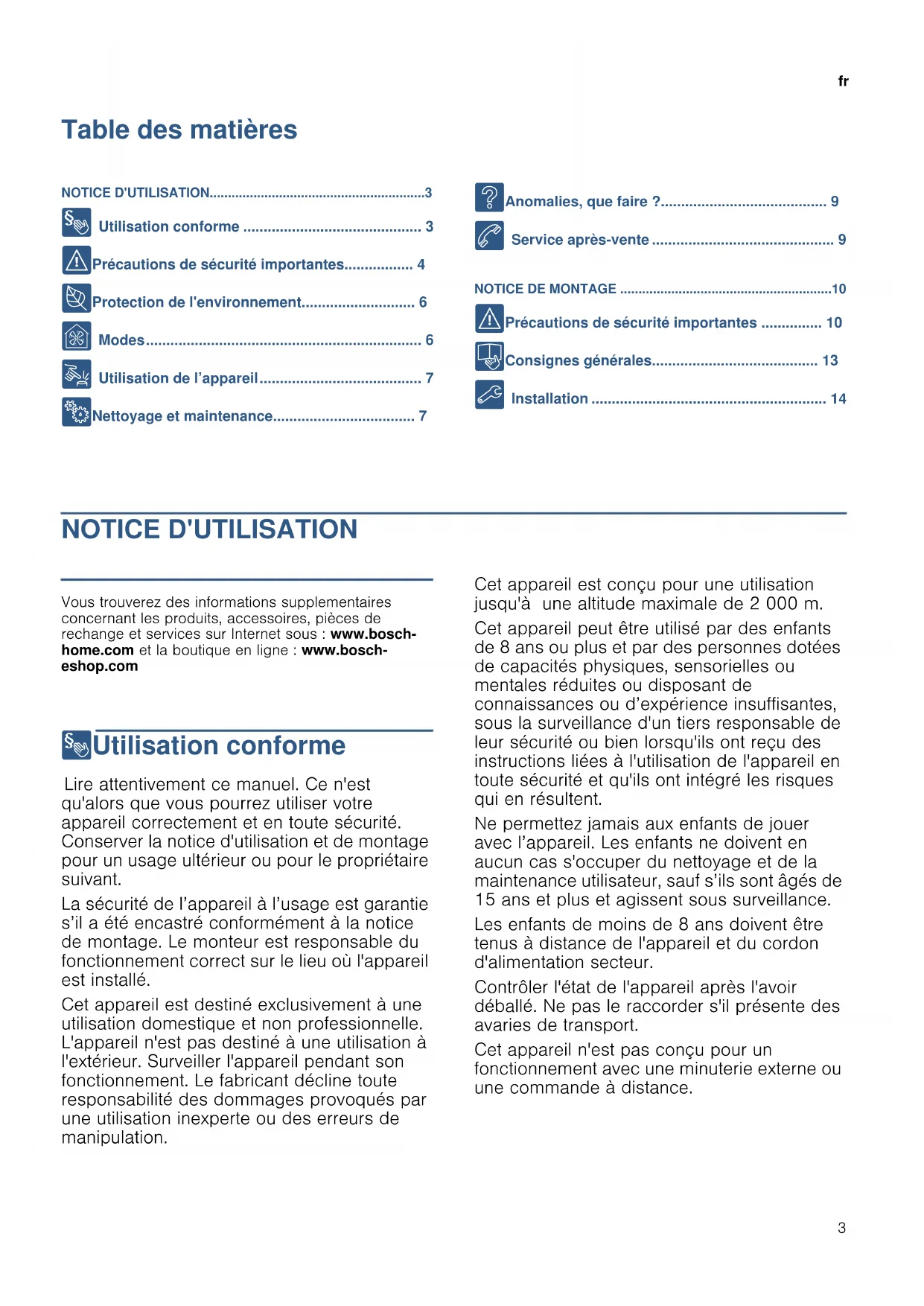

( Précautions de sécurité importantes ............... 10 K Consignes générales......................................... 13 5 Installation .......................................................... 14 NOTICE D'UTILISATION Produktinfo Vous trouverez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.bosch- home.com et la boutique en ligne : www.bosch- eshop.com 8Utilisation conforme Utilisation conf or me Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent. Ne permettez jamais aux enfants de jouer avec l’appareil. Les enfants ne doivent en aucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s’ils sont âgés de 15 ans et plus et agissent sous surveillance. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur. Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.fr Précautions de sécurité importantes

(Précautions de sécurité importantes Pr écaut i ons de sécur i t é impor t ant es :Mise en garde – Risque d'asphyxie ! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage. :Mise en garde – Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation. ■ Il faut donc toujours s'assurer que l'apport d'air frais est suffisant ■ La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion. Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions. :Mise en garde – Risque d’incendie ! ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyez régulièrement le filtre à graisse. Ne faites jamais fonctionner l'appareil sans filtre à graisse. Risque d'incendie ! ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N’installer l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) qu’en présence d’un couvercle fermé et non amovible. Aucune projection d’étincelles ne doit avoir lieu. Risque d'incendie ! ■ L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire. Risque d'incendie ! ■ Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. Risque d'incendie ! ■ Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok) chauffe autant que deux brûleurs gaz.Précautions de sécurité importantes fr

:Mise en garde – Risque de brûlure ! ■ Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. Risque de brûlure ! ■ L'appareil devient chaud pendant le fonctionnement. Laisser refroidir l'appareil avant son nettoyage. :Mise en garde – Risque de blessure ! ■ Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Risque de blessure ! ■ Des objets déposés sur l'appareil peuvent tomber. Ne pas déposer d’objets sur l’appareil. Risque de blessure ! ■ La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées. :Mise en garde – Risque de choc électrique ! ■ Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après- vente. Risque de choc électrique ! ■ Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après- vente. Risque de choc électrique ! ■ De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur. Risque de choc électrique ! ■ De l'humidité qui pénètre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles. Causes de dommages Attention ! Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion. Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes. Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé. Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox. Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer. Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente) Risque d'endommagement par sollicitation incorrecte des éléments de design. Ne tirez pas sur les éléments de design. Ne posez ou ne suspendez aucun objet sur/à des éléments de design. Attention ! Les surfaces peuvent être endommagées par un film protecteur non retiré. Avant la toute première utilisation, retirez le film protecteur des filtres à graisse métalliques de toutes les pièces de l'appareil.fr Protection de l'environnement

7Protection de l'environnement Pr ot ec t i on de l ' envi r onnement Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil. Économies d'énergie ■ Lors de la cuisson, prévoyez suffisamment d'air frais afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. ■ Adaptez la vitesse du ventilateur à l'intensité des vapeurs de cuisson. Utilisez uniquement la vitesse intensive en cas de besoin. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. ■ En cas d'intenses vapeurs de cuisson, sélectionnez dès que possible une vitesse de ventilateur plus importante. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante. ■ Éteignez la hotte aspirante quand vous n'en avez plus besoin. ■ Éteignez l'éclairage quand vous n'en avez plus besoin. ■ Nettoyez le filtre aux intervalles indiqués ou remplacez-le pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie. ■ Utilisez un couvercle de cuisson pour réduire la vapeur de cuisson et la condensation. Elimination écologique ÇModes Modes Mode Évacuation de l’air Remarque : L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. ■ Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. ■ Si l’air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique. Mode Recyclage de l’air Remarque : Pour lier les odeurs dans l’air recyclé, vous devrez incorporer un filtre au charbon actif. Pour connaître les différentes possibilités d’utiliser l’appareil en mode Recyclage d’air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Eliminez l'emballage en respectant l'environnement. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. L’air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l’extérieur. L’air aspiré se nettoie en traversant les filtres à graisse et un filtre au charbon actif, puis il revient dans la cuisine.Utilisation de l’appareil fr

1Utilisation de l’appareil Utilisation de l ’ appar ei l Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d’éliminer les buées de cuisson le plus efficacement. Bandeau de commande Régler le ventilateur Activation Effleurez le symbole #. Le ventilateur démarre à la vitesse de ventilation 2. Régler le niveau de puissance Effleurez le symbole 1, 2 ou 3 pour régler une autre vitesse de ventilation. Désactivation Effleurez le symbole #. La vitesse intensive Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive. Activation Effleurez le symbole G. Remarque : Au bout d'environ 6 minutes, la hotte aspirante rebascule d'elle-même sur la vitesse de ventilation 3. Désactivation Si vous voulez désactiver la vitesse intensive avant l'écoulement du temps préréglé, effleurez le symbole de la vitesse souhaitée. Éclairage Vous pouvez allumer et éteindre l’éclairage indépendamment du ventilateur. Effleurez le symbole B. 2Nettoyage et maintenance Ne t t o y a g e et mai nt enanc e :Mise en garde – Risque de brûlure ! L'appareil devient chaud pendant le fonctionnement. Laisser refroidir l'appareil avant son nettoyage. :Mise en garde Risque de choc électrique ! ■ De l'humidité qui pénètre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles. Risque de choc électrique ! ■ De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur. :Mise en garde – Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Attention ! Les surfaces peuvent être endommagées par un film protecteur non retiré. Avant la toute première utilisation, retirez le film protecteur des filtres à graisse métalliques de toutes les pièces de l'appareil. Nettoyants Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. Ne pas utiliser ■ de produits agressifs ou récurants, par ex. de la poudre ou de la crème à récurer. ■ de produits de nettoyage fortement alcoolisés,■ de tampons en paille métallique ni d'éponges grattantes, ■ de nettoyeurs haute pression ni de nettoyeurs à vapeur, ■ de nettoyants dissolvant le calcaire,■ de nettoyants universels agressifs,■ d'aérosols pour four. Remarque : Rincez soigneusement les chiffons de nettoyage neufs avant de les utiliser. Remarque : Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage. Symbole Explication

Ventilateur marche/arrêt 1-3 Vitesses de ventilation

Allumer/éteindre l'éclairage Surface Nettoyants Acier inox Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette et séchez avec un chiffon doux. Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal. Des produits d'entretien spécial inox sont dis- ponibles auprès du service après-vente ou dans les commerces spécialisés. Appliquez avec un chiffon doux une pellicule mince de produit d'entretien. Surfaces laquées Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. N'utilisez pas de nettoyant pour inox.fr Nettoyage et maintenance

Retirer le filtre métallique à graisse

1. Ouvrez le verrouillage, puis rabattez le filtre à graisse

métallique. En plaçant l’autre main sous le filtre à graisse métallique, interceptez ce dernier.

2. Sortez le filtre à graisse métallique de sa fixation.

Remarques – La graisse peut s’accumuler dans le bas du filtre à graisse métallique. – Pour éviter que de la graisse ne coule, tenez le filtre à graisse métallique à l'horizontale. Nettoyer le filtre métallique à graisse Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. :Mise en garde – Risque d’incendie ! Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyez régulièrement le filtre à graisse. Ne faites jamais fonctionner l'appareil sans filtre à graisse. Remarques ■ N’utilisez pas de détergents agressifs, contenant de l’acide ou fortement alcalins. ■ Nous vous recommandons de nettoyer les filtres à graisse tous les deux mois. ■ Pendant le nettoyage des filtres à graisse métalliques, nettoyez également leur fixation dans l’appareil au moyen d’un essuie-tout humide. ■ Vous pouvez laver les filtres à graisse métalliques au lave-vaisselle ou à la main. À la main : Remarque : En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous pouvez le commander via la boutique en ligne. ■ Trempez les filtres à graisse métalliques dans du produit de nettoyage chaud. ■ Utilisez une brosse pour le nettoyage, puis rincez bien les filtres. ■ Laissez s'égoutter les filtres à graisse métalliques sur une surface absorbante. Au lave-vaisselle : Remarque : lors du nettoyage au lave-vaisselle, de légères décolorations peuvent apparaître. Les décolorations n'influent en aucun cas sur le fonctionnement des filtres à graisse métalliques. ■ Utilisez un liquide vaisselle ménager. ■ Ne nettoyez pas les filtres à graisse métalliques fortement encrassés en même temps que la vaisselle. ■ Placez les filtres à graisse métalliques librement dans le lave-vaisselle. Ne coincez pas les filtres à graisse métallique. ■ Pour le réglage de la température, choisissez 70 °C maximum. Incorporer le filtre métallique à graisse :Mise en garde – Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Remarque : Nettoyez toutes les parties du boîtier accessibles.

1. Mettez en place le filtre à graisse métallique et

enclenchez le verrouillage. Avec l’autre main sous le filtre à graisse métallique, interceptez ce dernier. Remarque : Veillez à placer correctement les filtres à graisse métalliques.

2. Si le filtre à graisse métallique n'a pas correctement

été mis en place, ouvrez le verrouillage et mettez-le correctement en place. Aluminium et plas- tique Eau chaude additionnée de produit à vaisselle : nettoyez avec un chiffon doux. Verre Nettoyant pour vitres : Nettoyez avec un chiffon doux. N'utilisez pas de racloir à verre. Éléments de com- mande Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. Risque d'électrocution par pénétration d'humidité. Risque de détérioration de l'électronique par pénétration d'humidité. Ne nettoyez jamais les éléments de commande avec un chiffon humide. N'utilisez pas de nettoyant pour inox.Anomalies, que faire ? fr

3Anomalies, que faire ? An o mal i es, que faire ? Dans de nombreux cas, vous pourrez remédier vous- même facilement aux anomalies. Avant de contactez le service après-vente, veuillez vérifier les points suivants : :Mise en garde – Risque de choc électrique ! Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tableau de dérangements LED Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste agréé (installateur d'équipement électrique). :Mise en garde – Risque de blessure ! La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées. 4Service après-vente Se r v i c e apr ès- vent e Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mieux vous aider. Vous trouverez plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique à graisse). Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente. Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie. Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente. Commande de réparation et conseils en cas de dérangements Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d’origine adaptées à votre appareil. Accessoires Remarque : Ces instructions valent pour plusieurs variantes d’appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre appareil. Remarque : Respectez les instructions de montage, chapitre Accessoires. Panne Cause possible Remède L'appareil ne fonctionne pas La fiche n'est pas connectée Connecter l'appareil au sec- teur Panne de courant Vérifier si d'autres appareils de cuisine fonctionnent Fusible défec- tueux Vérifier dans le coffret à fusibles, si le fusible pour l'appareil est en bon état L'éclairage ne fonctionne pas. Les lampes DEL sont défec- tueuses. Appelez le service après- vente. L'éclairage des touches ne fonc- tionne pas. L'unité de com- mande est défec- tueuse. Appelez le service après vente. N° E N° FD Service après-vente O B 070 222 141 FR 01 40 10 11 00 CH 0848 840 040 Accessoire - étroit 260 mm Référence Kit de démarrage pour le mode recyclage Filtre de rechange pour kit de démarrage DHZ5325 DHZ5326 Module de recyclage de l'air CleanAir Filtre de rechange pour module de recyclage de l'air CleanAir (non régénérable) DSZ6200 DSZ5201 Filtre de rechange pour module de recyclage de l'air CleanAir (régénérable)

Module de recyclage de l'air CleanAir (intégrable) Module de recyclage de l'air CleanAir régénérable (intégrable)

Accessoire - large 345 mm Référence Kit de démarrage pour le mode recyclage Filtre de rechange pour kit de démarrage DHZ5345 DHZ5346 Module de recyclage de l'air CleanAir Filtre de rechange pour module de recyclage de l'air CleanAir (non régénérable) DSZ6240 DSZ5201 Filtre de rechange pour module de recyclage de l'air CleanAir (régénérable)

Module de recyclage de l'air CleanAir (intégrable) Module de recyclage de l'air CleanAir régénérable (intégrable)

No t i c e de mont age ■ Cet appareil s’installe contre un mur.■ Utilisez le gabarit fourni pour la position des vis.■ Accessoires spéciaux (p.ex. pour le mode Recyclage de l’air) : tenez compte de la notice d’installation les accompagnant.■ Les surfaces de l’appareil craignent. Lors de l’installation, évitez de les endommager. (Précautions de sécurité importantes Pr écaut i ons de sécur i t é impor t ant es Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Les surfaces de l’appareil sont fragiles. Lors de l’installation, évitez de les endommager. La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson. L’installation doit avoir lieu en respectant les prescriptions actuellement en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les compagnies distributrices d’électricité et de gaz. :Mise en garde – Risque d’incendie ! ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Respectez les indications relatives à votre appareil de cuisson. Si votre table de cuisson combine des foyers gaz et électrique, l’écart maximal s’applique. Risque d'incendie ! ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N’installer l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) qu’en présence d’un couvercle fermé et non amovible. Aucune projection d’étincelles ne doit avoir lieu. PLQ PD[ PLQ PPPP PLQ

[Précautions de sécurité importantes fr

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment). :Mise en garde – Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. :Mise en garde – Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation. ■ Il faut donc toujours s'assurer que l'apport d'air frais est suffisant ■ La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion. Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions. :Mise en garde – Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié. :Mise en garde – Risque de blessure ! ■ Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Risque de blessure ! ■ Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre. Risque de blessure ! ■ L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés. Risque de blessure ! ■ Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. Ne pas effectuer des modifications sur la construction électrique ou mécanique.fr Précautions de sécurité importantes

:Mise en garde – Risque de choc électrique ! ■ Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l’installation, veiller à ne pas plier ni coincer le câble d’alimentation. Risque d’électrocution ! ■ À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit être raccordé impérativement à une prise de courant de sécurité installée de manière réglementaire. La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. En cas d'impossibilité, dans l'installation à câblage fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation. Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil. :Mise en garde – Risque de choc électrique ! Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. :Mise en garde – Risque d'asphyxie ! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage.Consignes générales fr

KConsignes générales Consi gnes génér al es Mode Évacuation de l’air :Mise en garde – Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. Si l’air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique. Conduit d'évacuation Remarque : Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie. ■ L'appareil atteint un rendement d'autant meilleur que le tuyau d'évacuation est court et droit et que son diamètre est grand. ■ Si les tuyaux d'évacuation sont longs, présentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et l'aérateur fera plus de bruit. ■ Les tuyaux rigides ou souples constituant le conduit d'évacuation doivent être fabriqués dans un matériau non inflammable. Tuyaux ronds Nous recommandons un diamètre intérieur de 150 mm, mais d'au moins 120 mm. Gaines plates La section intérieure doit correspondre au diamètre des tuyaux ronds. Ø 150 mm env. 177 cm

■ Les gaines plates ne doivent pas présenter de dévoiements trop importants. ■ Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité. Vérifier le mur ■ Le mur doit être plat, vertical et offrir une portance suffisante. ■ La profondeur des trous percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sûre. ■ Les vis et chevilles ci-jointes conviennent pour la maçonnerie massive. En présence d’autres matériaux de construction (p. ex. la plaque de plâtre, le béton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants. ■ La hotte aspirante pèse 40 kg max. Branchement électrique :Mise en garde – Risque de choc électrique ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l’installation, veiller à ne pas plier ni coincer le câble d’alimentation. Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartiment intérieur de l’appareil (pour ce faire, retirez le filtre métallique à graisse). Longueur du câble de branchement : env. 1,30 m Cet appareil est conforme aux dispositions CE régissant l’antiparasitage. :Mise en garde – Risque d’électrocution ! À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit être raccordé impérativement à une prise de courant de sécurité installée de manière réglementaire. La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. En cas d'impossibilité, dans l'installation à câblage fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation. Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.fr Installation

5Installation Instal l ation Préparer l’installation Attention !Veillez à ce qu'il n'y ait pas de conduites électriques, de tuyaux de gaz ou d'eau au niveau des perçages.1. Du plafond au bord inférieur de la hotte aspirante, tracez une ligne médiane verticale sur le mur.2. À l'aide du gabarit joint, marquez les emplacements des vis et le contour de la zone d’accrochage.3. Pour les fixations, percez cinq trous de 8 mm de Ø et profonds de 80 mm, puis enfoncez les chevilles jusqu’au ras du mur. Installation

1. Visser la cornière affectée au capot de cheminée. ¨

2. Visser les pièces d’accrochage de la hotte aspirante à la main seulement. Ne pas serrer le vis ! ©3. Visser le boulon fileté de sorte qu’il dépasse encore de 5 - 9 mm du mur. ª

Accrocher et aligner l’appareil 1. Retirer la pellicule protectrice d’abord du dos de l'appareil, puis intégralement une fois le montage achevé.2. Accrocher l’appareil de sorte qu’il s'encrante fermement dans les pièces d’accrochage. «3. Tourner les pièces d’accrochage pour ajuster l’horizontalité de l’appareil. Si nécessaire, il est possible de déplacer l’appareil vers la droite ou la gauche. ¬4. Serrer les vis des pièces d'accrochage. Ce faisant, retenir les pièces d'accrochage. ®5. Visser fermement l'écrou moleté. ¯ Fixer les jonctions des conduits Remarque : Si vous utilisez un conduit en aluminium, lissez préalablement la zone de raccordement.Conduit d’évacuation Ø 150 mm (diamètre recommandé)Fixez le conduit d’évacuation directement contre le manchon puis étanchez.Conduit d’évacuation Ø 120 mm1. Fixez le manchon réducteur directement contre le manchon d’évacuation.2. Fixez le conduit d’évacuation contre le manchon réducteur. 3. Étanchez les deux zones de jonction avec un moyen approprié. Monter le capot de cheminée :Mise en garde – Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.1. Séparez les capots de cheminée. Pour ce faire, retirez le ruban adhésif2. Retirez les films protecteurs recouvrant les deux capots de cheminée.3. Faites coulisser les capots de cheminée l’un dans l’autre.Remarques– Pour éviter les rayures, posez du papier, à titre de protection, sur les bords du capot extérieur.– Les ouïes du capot intérieur de cheminée regardent vers le bas.4. Posez les capots de cheminée sur l’appareil.5. Poussez le capot de cheminée intérieur vers le haut et accrochez-le sur les côtés gauche et droit contre la cornière de retenue. ¨6. Faites encranter le capot de cheminée vers le bas.

7. A l’aide de deux vis, vissez le capot de cheminée latéralement contre la cornière de retenue. ª
