Caractéristiques techniques	Support écran plat Crimson C2K55DV, compatible avec les écrans de 32" à 55".
Capacité de charge	Jusqu'à 45 kg.
Type de montage	Montage mural, inclinaison réglable.
Normes VESA	Compatible avec les normes VESA 200x200, 400x400.
Utilisation	Idéal pour les salons, bureaux, et espaces de travail.
Matériaux	Acier robuste et finition en peinture époxy.
Maintenance et réparation	Vérifier régulièrement les fixations et l'état du support.
Sécurité	Installation recommandée par un professionnel pour garantir la sécurité.
Informations générales	Produit livré avec tous les accessoires nécessaires pour l'installation.

FOIRE AUX QUESTIONS - C2K55DV Crimson

Comment installer le support Crimson C2K55DV ?

Pour installer le support Crimson C2K55DV, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de fixer le support au mur à l'aide des vis et chevilles appropriées, et vérifiez que le mur peut supporter le poids de l'écran.

Le support est-il compatible avec tous les téléviseurs ?

Le support Crimson C2K55DV est compatible avec les téléviseurs ayant une taille d'écran de 32 à 55 pouces et un poids maximal de 40 kg. Vérifiez les spécifications de votre téléviseur pour confirmer la compatibilité.

Comment régler l'inclinaison du support ?

Pour régler l'inclinaison du support, utilisez les vis de réglage situées à l'arrière du support. Tournez les vis dans le sens horaire ou antihoraire pour ajuster l'angle selon vos besoins.

Que faire si le support vibre ou tremble ?

Si le support vibre ou tremble, assurez-vous qu'il est correctement fixé au mur et que toutes les vis sont serrées. Vérifiez également que le téléviseur est bien monté sur le support.

Comment nettoyer le support sans l'endommager ?

Pour nettoyer le support, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs qui pourraient rayer ou endommager la finition du support.

Où puis-je trouver des pièces de rechange pour le support ?

Pour des pièces de rechange, veuillez contacter le service client de Crimson ou visiter leur site web officiel. Ils pourront vous fournir les pièces nécessaires pour votre modèle.

Quelle est la garantie du support Crimson C2K55DV ?

Le support Crimson C2K55DV est généralement livré avec une garantie de 2 ans. Veuillez consulter les documents fournis avec le produit pour plus de détails sur les conditions de garantie.

Comment démonter le support si je souhaite le déplacer ?

Pour démonter le support, retirez d'abord le téléviseur en le dévissant des supports. Ensuite, dévissez les vis qui fixent le support au mur et retirez-le délicatement. Assurez-vous de conserver toutes les vis pour une réinstallation future.

MODE D'EMPLOI C2K55DV Crimson

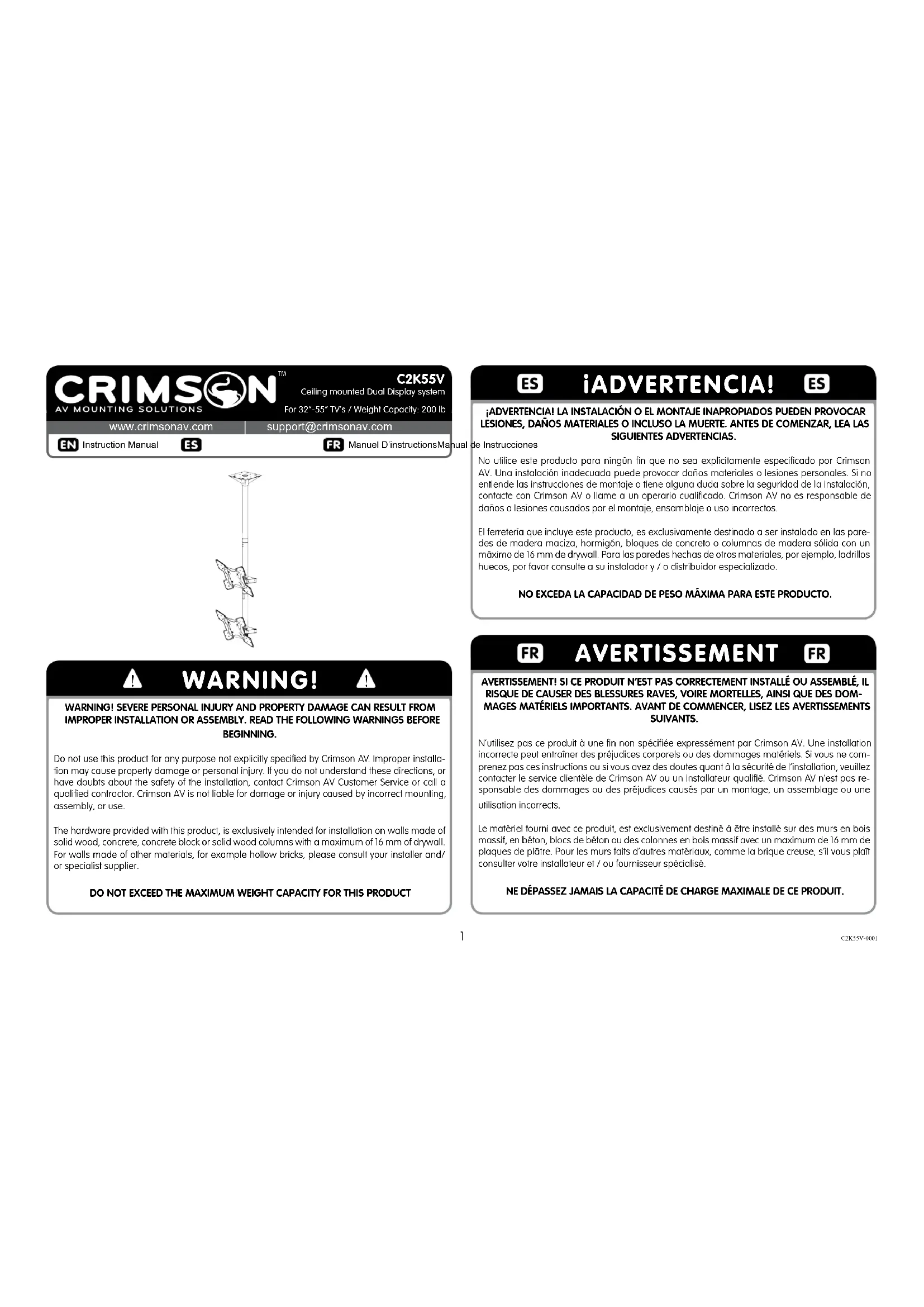

N'utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques de plâtre. Pour les murs faits d'autres matériaux, comme la brique creuse, s'il vous plaît consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

200lb / 90kg

EN

TOOLS REQUIRED

Tournevis cruciforme. 13mm Clé à douille.

EN

PACKAGE CONTENTS

Contenido del paquete Contenu d'Remballage

EC1 filetage sur la colonne réglable suivie en enfilant colonne statique dans EC1. Fixez avec des vis fixées.

1a-1

2

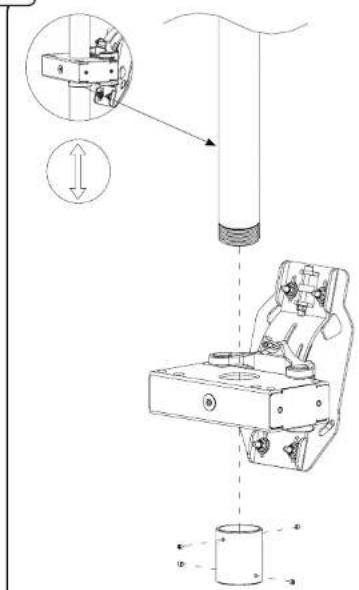

Faites glisser l'assemblage ICI sur l'extrémité du tuyau d'extension suivie ES1 (I). Rêglez ES1 à la hauteur désirée et fixer en place avec vis de fixation.

2

4 ASSEMBLY INSTALLATION

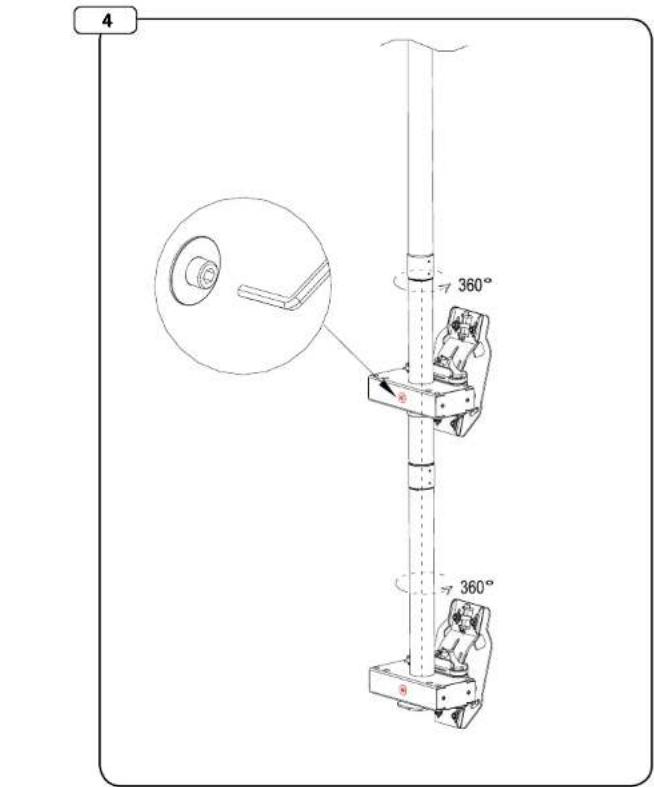

EN	Rotate to desired position and lock down with pre-installed set screws with supplied wrench.
ES	Gire a la posición deseada y bloquear with pre-instalados los tornillos de ajuste con la llave proporcionada.
FR	Tournez à la position désirée et sécurisés avec camions vis pré-installées avec la clé fournie.

4 360° 360°

5-1

ATTACH MOUNT BRACKET

EN Fasten using supplied hardware with a screwdriver. Hand tools only.
ES Sujele con partes que vienen con un deslornillador. Herramientas de mano solamente.
FR Fixer à l'aide de matériel fourni avec un tournevis. Outils à main seulement.

5-1

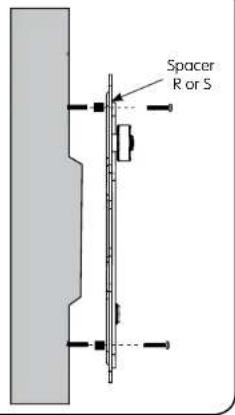

EN Use spacers (R / S) between TV and mount if needed.
ES Utilice espaciadores (R / S) entre la televisión y montar si es necesario.
FR Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.

5-3

5-2

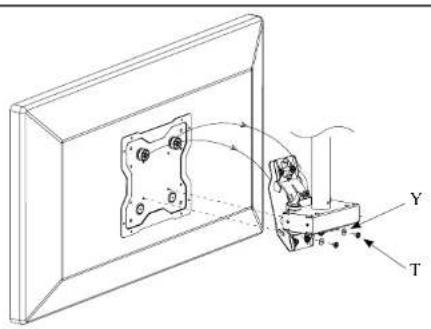

Hang TV sur la plaque adaptatrice. Assurez-vous que les traversées alminum sur le support de montage universel sont assis correctement sur la plaque adaptatrice.

6-1

Niveau TV à la position désirée puis serrer les vis de fixation (Ti). Outils à main seulement.

6-2

6-3

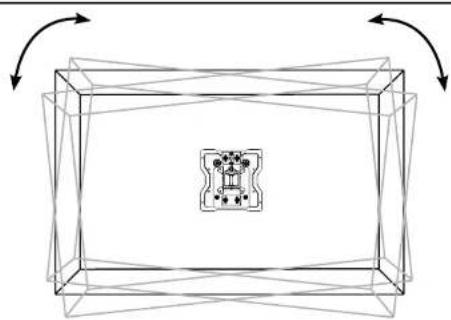

Si nécessaire, ne vertical micro-ajustements. Note: Si le réglage vertical est dans le tout le long de position, il peut être nécessaire d'ajuster téléviseur, afin de supprimer TV.

6-3

Pour les téléviseurs jusqu'à 400 x 400 mm VESA modèle, fixer les d'extension (C) pour support de montage et fixer avec les écrous (Q) et (U). Répêtez les étapes 6 - 7.

7

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
