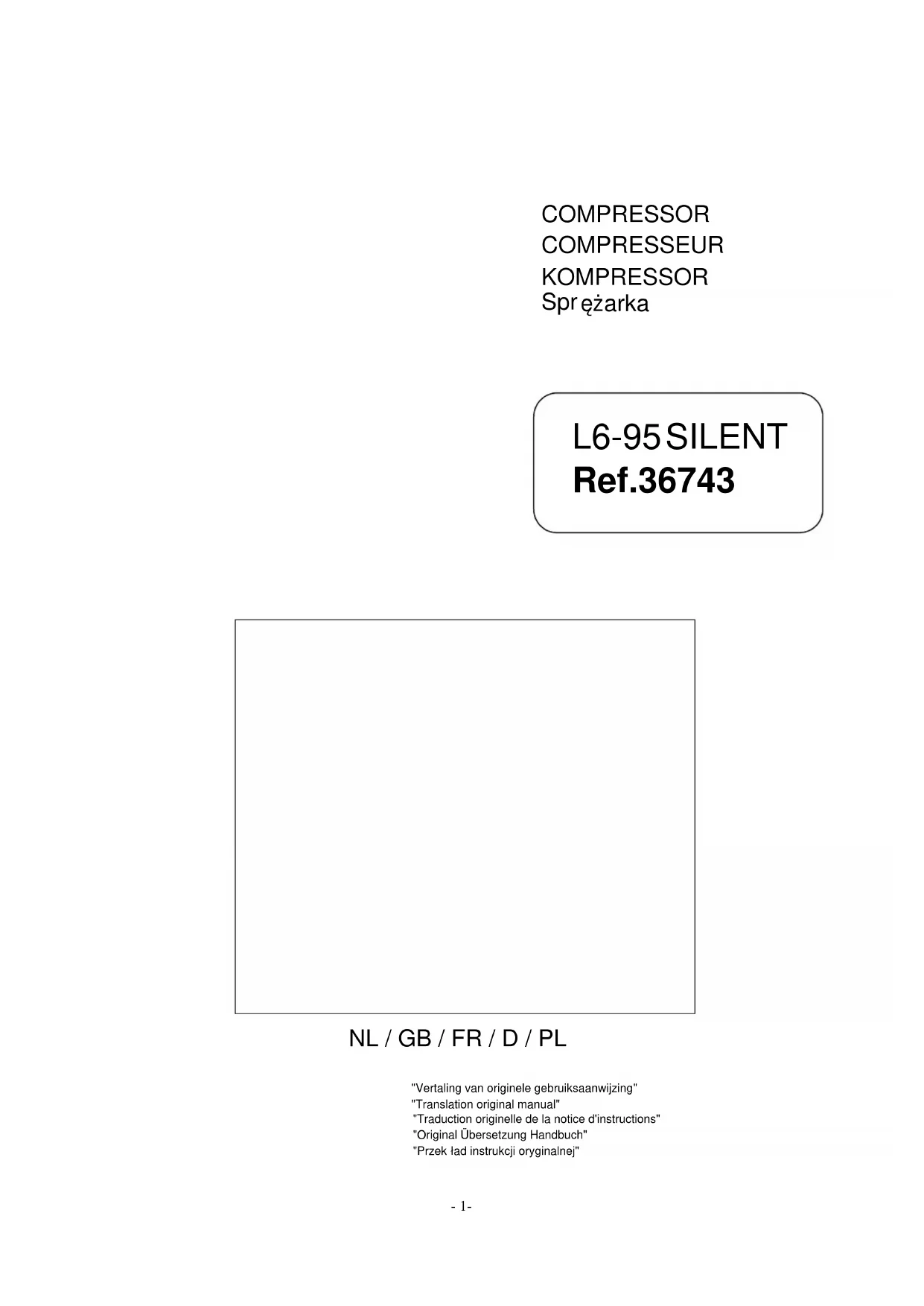

MODE D'EMPLOI L 695 Silent Airpress

"Traduction originelle de la notice d'instructions"- 2-

Avant de positionner, mettre en service ou intervenir sur le compresseur, lire attentivement la notice d'instructions.

Attention : avant d'effectuer toute intervention sur le compresseur, il est obligatoire de désactiver l'alimentation électrique de la machine.

INFORMATIONS IMPORTANTES Lire attentivement toutes les instructions de fonctionnement, d'entre- tien, les conseils de sécurité et les avertissements de la notice d'ins- tructions. La plupart des accidents lors de l'utilisation du compresseur sont dus au non-respect des règles élémentaires de sécurité. En repé- rant à temps les situations potentiellement dangereuses et en respec- tant les règles de sécurité appropriées il est possible d'éviter les acci- dents. Utiliser le compresseur uniquement comme indiqué par le fabri- cant. SECURITE

3. UTILISER TOUJOURS DES LUNETTES DE PROTECTION ou des

protections équivalentes pour les yeux. Ne diriger l'air comprimé vers aucune partie du corps de qui que ce soit.

4. PROTEGEZ VOUS DES ELECTROCUTIONS; éviter les contacts

accidentels du corps avec certaines parties du compresseur telles que tuyaux, réservoir ou parties en métal reliées à la terre. Ne jamais utili- ser le compresseur en présence d'eau ou dans des endroits humides.

5. DEBRANCHER LE COMPRESSEUR du courant électrique avant

d'effectuer toute intervention, inspection, entretien, nettoyage, rempla- cement ou contrôle de quelque partie que ce soit.

6. DEMARRAGES ACCIDENTELS; ne pas transporter le compres-

seur lorsqu'il est branché au courant. Vérifier que l'interrupteur est po- sitionné sur OFF avant de brancher le compresseur à l'électricité.

7. STOCKER LE COMPRESSEUR DE MANIERE APPROPRIEE;

lorsque le compresseur n'est pas utilisé, il doit être conservé dans un local sec, à l'abri des agents atmosphériques.

8. ZONE DE TRAVAIL; conserver la zone de fonctionnement propre et

bien aérée, éventuellement dégager la zone des outils qui ne sont pas nécessaires. Ne pas utiliser le compresseur en présence de liquides inflammables ou de gaz. Risque de décharge électrique, ne pas expo- ser le compresseur à la pluie et ne pas l'utiliser dans des lieux humi- des ou mouillés. Le compresseur peut produire des étincelles durant le fonctionnement. Ne pas utiliser le compresseur dans des endroits en présence de peinture, essence, substances chimiques, colles et tout autre matériel combustible ou explosif.

9. ELOIGNER LES ENFANTS;

Eviter que les enfants ou toute autre personne ou animal entre en contact avec le compresseur, toutes les personnes étrangères aux opérations doivent se tenir à distance de sécurité de la zone de fonc- tionnement.

10. TENUE DE TRAVAIL; Ne pas porter de vêtements volumineux ni

de bijoux susceptibles de s'accrocher dans les parties en mouvement. Si nécessaire, porter un bonnet recouvrant les cheveux.

11. FAIRE ATTENTION AU CABLE D'ALIMENTATION; ne jamais

débrancher la prise de courant en tirant sur le câble d'alimentation. Eloigner le câble de la chaleur, de l'huile et des surfaces coupantes. Ne pas piétiner le câble électrique ni l'écraser avec des poids inadap- tés.

12. PRENDRE SOIN DU COMPRESSEUR; inspecter le câble d'ali-

mentation périodiquement, s'il est endommagé, il doit être réparé ou remplacé par un centre de service après-vente agréé. Vérifier que l'aspect extérieur du compresseur ne présente pas d'anomalies visi- bles. Eventuellement, contacter le centre de service après-vente le plus proche.

13. RALLONGES ELECTRIQUES POUR UTILISATION EXTE-

RIEURE; lorsque le compresseur est en service à l'extérieur, utiliser uniquement des rallonges électriques destinées à cet usage et indi- quant cette prescription.

14. FAIRE ATTENTION A CE QUE VOUS FAITES. Faites appel au

bon sens. N'utilisez pas le compresseur lorsque vous êtes fatigués. Le compresseur ne doit jamais être utilisé sous l'effet de l'alcool, de la drogue ou de médicaments susceptibles de provoquer la somnolence.

15. CONTROLLER LES PARTIES DEFECTUEUSES ET LES FUI-

TES D'AIR avant d'utiliser à nouveau le compresseur. Contrôler l'ali- gnement des parties en mouvement, tuyaux, manomètres, réducteurs de pression, raccordements pneumatiques et toute autre partie impor- tante pour le fonctionnement normal. Toute partie endommagée doit être réparée comme il se doit ou remplacée par un service après-vente agréé ou comme indiqué dans la notice d'instructions. NE PAS UTILI- SER LE COMPRESSEUR SI LE PRESSOSTAT EST DEFECTUEUX.

16. UTILISER LE COMPRESSEUR EXCLUSIVEMENT POUR LES

APPLICATIONS SPECIFIEES DANS LA NOTICE D'INSTRUCTIONS; le compresseur est une machine qui produit de l’air comprimé. Faire fonctionner le compresseur conformément aux instructions de cette notice. Interdire l’utilisation du compresseur aux enfants et aux per- sonnes non habituées à son fonctionnement. Toute utilisation autre que celles prévues et indiquées dégage le fabricant de toute respon- sabilité en cas de dommages matériels et physiques.

17. TOUJOURS NETTOYER LE FILTRE A AIR (surtout si

le lieu de travail est très sale).

18. FAIRE FONCTIONNER LE COMPRESSEUR A LA TENSION

NOMINALE spécifiée sur la plaquette signalétique des caractéristi- ques électriques (la plage de tolérance admise est de ± 5%).

19. NE JAMAIS UTILISER LE COMPRESSEUR S’IL EST DEFEC-

TUEUX; si le compresseur fonctionne en émettant des bruits anor- maux, des vibrations excessives ou semble défectueux, l’arrêter im- médiatement et vérifier ses fonctions ou contacter le centre de service après-vente le plus proche.

20. UTILISER UNIQUEMENT DES PIECES DETACHEES

D’ORIGINE; l’utilisation de pièces détachées non originales entraîne l’annulation de la garantie ainsi qu’un mauvais fonctionnement du compresseur. Ne pas modifier le compresseur. Contacter un centre de service après-vente agréé pour toutes les réparations.

21. ETEINDRE L’INTERRUPTEUR LORSQUE LE COMPRESSEUR

N’EST PAS UTILISE; positionner l’interrupteur sur «0» (OFF), débran- cher le compresseur du courant.

24. CIRCUIT PNEUMATIQUE; utiliser des tuyaux et outils pneumati-

ques supportant une pression supérieure ou égale à la pression de fonctionnement maximum du compresseur. AVERTISSEMENTS RALLONGE Utiliser uniquement des rallonges avec fiche et branchement à la terre, ne pas utiliser de rallonges détériorées ou écrasées. Une rallonge trop fine peut provoquer des chutes de tension et donc une perte de puis- sance et un échauffement excessif de l’appareil. Le câble de rallonge du compresseur doit avoir une section proportionnelle à sa longueur, selon les paramètres suivants (section valable pour une longueur maximum de 20 m [mm

INSTALLATION Monter les capsules en caoutchouc sous la base du groupe, dans les positions indiquées sur la figure. Positionner le compresseur sur une surface plane ou avec une inclinaison maximum de 10°, dans un lieu bien aéré. Si le plan est incliné et lisse, vérifier que le compresseur ne se déplace pas lorsqu’il fonctionne. Si la surface est une étagère ou un rayonnage, vérifier qu’il ne peut pas tomber et le fixer comme il se doit. DEMARAGE Vérifier que l’interrupteur principal est positionné sur «0». Introduire la fiche dans la prise de courant et positionner l’interrupteur sur «I». Le compresseur se met en marche et rempli la cuve. Le compresseur s'arrêtera automatiquement à 7 bar. Lorsque l'air est livré par le raccord rapide (5), le compresseur redémarrera automatiquement dès que la la pression descend sous 6 bar. Le compressur ne s'arrête pas automatiquement. Pour étiendre le compresseur, actionnez le bouton O/I. ENTRETIEN Avant d’effectuer toute intervention sur le compresseur, vérifier que le câble d’alimentation du courant électrique est branché à la ligne. COMMENT INTERVENIR EN CAS DE PETITES ANOMALIES Fuite d’air Elles peuvent être dues à la mauvaise étanchéité d’un raccord à l’intérieur de la machine, contrôler tous les raccords en les trempant dans de l’eau savonneuse. Le compresseur ne démarre pas Si le compresseur présente des difficultés à démarrer, contrôler que : - tous les fils sont bien branchés - le réseau électrique est alimenté (prise bien reliée, magnétothermique, fusibles, interrupteur à poussoir en bon état) ATTENTION - Température ambiante pour un fonctionnement correct 0°C +25°C (MAX 45°C). - Durant les moments de non-utilisation, positionner l’interrupteur sur «0» (OFF) (éteint). - Certaines parties du compresseur telles que la tête et les tuyaux d’alimentation peuvent atteindre des températures élevées. Ne pas toucher ces composants afin d’éviter les brûlures. - Transporter le compresseur en le levant par les poignées ou prises appropriées.- 9-

Le ramassage différentié des produits de rebut et des em- ballages permet le recyclage et la réutilisation des matériaux

- En cas d’utilisation pour peindre: dont ils sont composés. La réutilisation des matériaux de re- a) Ne travailler pas dans des endroits fermés ou à proximité de cyclage permet de réduire la pollution de notre milieu naturel flammes libres. et diminue la demande de matières premières. b) Vérifier que la pièce où a lieu l’intervention est dotée d’un renou- vellement d’air adéquat. c) Protéger le nez et la bouche au moyen d’un masque Les réglementations locales en vigueur chez vous prévoient sûrement - Une fois l’utilisation du compresseur terminée, toujours débrancher la le ramassage différentié des produits électriques par rapport aux dé- fiche de la prise de courant. chets domestiques courants, auprès de décharges municipales ou au- près de votre revendeur au moment de l’achat d’un nouveau produit. CARACTERISTIQUES TECHNIQUES Pression maximum de fonctionnement: 7 bar Pression maximum d’utilisation: 6 bar Charge: S3/40% CV / W RPM DB(A) 0,6/450 2800 60 La valeur du niveau sonore est mesurée en champ libre à 4 m de dis- tance à la pression maximum d’utilisation; elle peut augmenter de 1 à 10 dB(A) en fonction du lieu d’installation du compresseur. CONSEILS POUR UN BON FONCTIONNEMENT: ce modèle est des- tiné au bricolage; le compresseur est dimensionné pour une utilisation intermittente et non continue. Il est conseillé de ne pas dépasser 4 minutes de service par 10 minutes de travail. BRANCHEMENTS ELECTRIQUES Toujours vérifier que les tuyaux pneumatiques pour air comprimé utili- sés présentent des caractéristiques de pression maximum adaptées à celles du compresseur. Ne pas essayer de réparer les tuyaux s’ils sont défectueux. NOUS NOUS RESERVONS LE DROIT D’APPORTER TOUTE MO-

Ramassage différentié des déchets. Ce produit ne doit pas être jeté avec les déchets domestiques courants. Si un jour vous souhaitez remplacer votre produit Airpress, ou si vous ne souhaitez plus vous en servir, ne le jetez pas avec les dé- chets domestiques courants. Ce produit doit être destiné au circuit du ramassage différentié des déchets.- 10-
