Caractéristiques techniques	Point d'accès sans fil dual-band 802.11ac
Fréquence	2.4 GHz et 5 GHz
Débit maximum	1200 Mbps (300 Mbps sur 2.4 GHz et 867 Mbps sur 5 GHz)
Ports Ethernet	1 port Gigabit Ethernet
Alimentation	PoE (Power over Ethernet)
Utilisation	Idéal pour les environnements professionnels et domestiques, extension de réseau sans fil
Maintenance	Mises à jour du firmware via l'interface web
Sécurité	WPA/WPA2, filtrage MAC, VLAN
Dimensions	220 x 220 x 40 mm
Poids	500 g
Garantie	2 ans

FOIRE AUX QUESTIONS - IAP1200 Edimax

Comment réinitialiser le point d'accès Edimax IAP1200 ?

Pour réinitialiser le Edimax IAP1200, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Comment configurer le point d'accès pour la première fois ?

Connectez un câble Ethernet à votre ordinateur et au port LAN du point d'accès. Ouvrez un navigateur et entrez l'adresse IP par défaut '192.168.2.1'. Connectez-vous avec le nom d'utilisateur 'admin' et le mot de passe '1234'. Suivez les instructions à l'écran pour configurer votre réseau.

Pourquoi mon point d'accès ne se connecte-t-il pas à Internet ?

Vérifiez que le câble Ethernet est correctement connecté et que votre modem fonctionne. Assurez-vous également que les paramètres de connexion (comme le type de connexion) sont correctement configurés dans l'interface de gestion du point d'accès.

Comment changer le mot de passe Wi-Fi sur l'Edimax IAP1200 ?

Connectez-vous à l'interface de gestion du point d'accès. Allez dans 'Configuration sans fil', puis dans 'Sécurité'. Vous pouvez changer le mot de passe du réseau Wi-Fi ici. N'oubliez pas de sauvegarder les modifications.

Mon point d'accès ne détecte pas les appareils sans fil, que faire ?

Assurez-vous que la fonction Wi-Fi est activée dans les paramètres du point d'accès. Vérifiez également si le réseau Wi-Fi est caché. Si le problème persiste, essayez de redémarrer le point d'accès.

Comment mettre à jour le firmware de l'Edimax IAP1200 ?

Téléchargez la dernière version du firmware depuis le site web d'Edimax. Connectez-vous à l'interface de gestion du point d'accès, allez dans 'Système' puis 'Mise à jour du firmware'. Sélectionnez le fichier téléchargé et suivez les instructions.

Comment étendre la portée de mon réseau avec plusieurs Edimax IAP1200 ?

Configurez chaque point d'accès en mode 'Point d'accès' et assurez-vous qu'ils utilisent le même SSID et mot de passe. Placez-les à des distances appropriées pour éviter les interférences.

Comment savoir si mon point d'accès fonctionne correctement ?

Vérifiez les voyants LED sur le point d'accès. Un voyant d'alimentation allumé et un voyant de connexion Wi-Fi stable indiquent que l'appareil fonctionne correctement. Vous pouvez également utiliser un outil de diagnostic réseau pour vérifier la connectivité.

Quelle est la portée maximale du point d'accès Edimax IAP1200 ?

La portée maximale dépend des conditions environnementales, mais en général, le Edimax IAP1200 peut atteindre jusqu'à 100 mètres en intérieur et jusqu'à 300 mètres en extérieur.

Que faire si je ne peux pas accéder à l'interface de gestion ?

Vérifiez que votre ordinateur est connecté au même réseau que le point d'accès. Assurez-vous d'utiliser l'adresse IP correcte. Si le problème persiste, essayez de réinitialiser le point d'accès.

Le point d'accès Edimax IAP1200 est-il compatible avec IPv6 ?

Oui, le Edimax IAP1200 prend en charge IPv6. Vous pouvez activer cette fonctionnalité dans les paramètres de configuration réseau.

MODE D'EMPLOI IAP1200 Edimax

I. Informations sur le produit

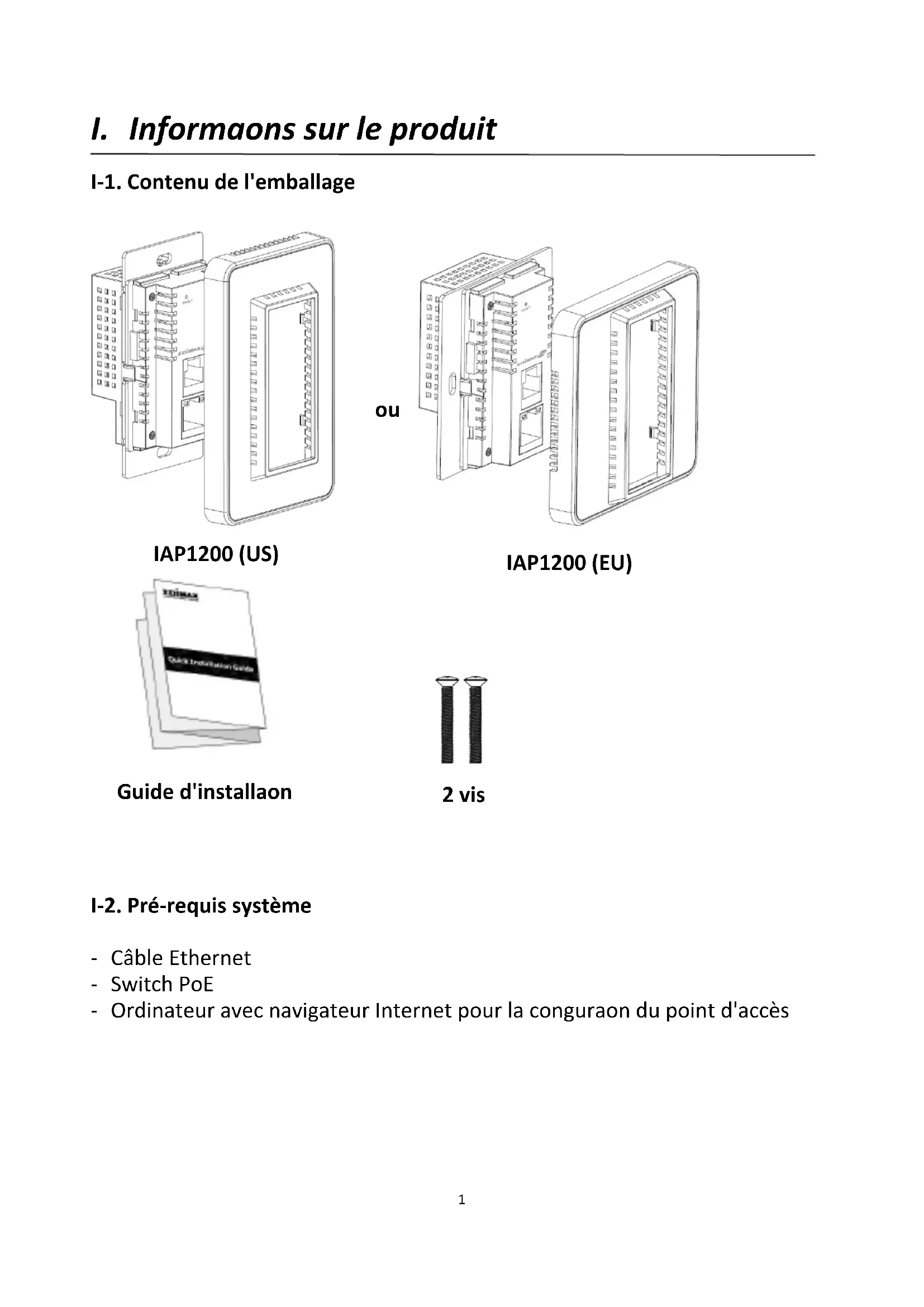

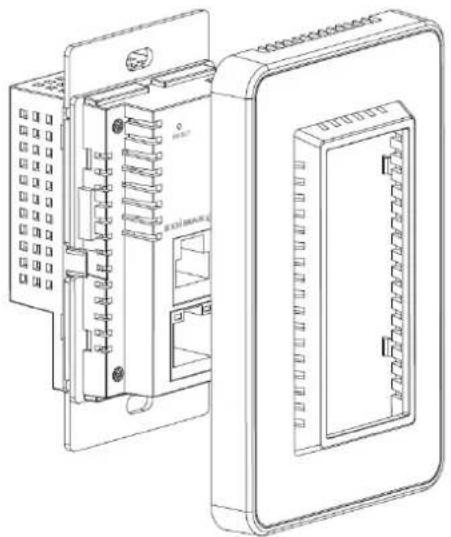

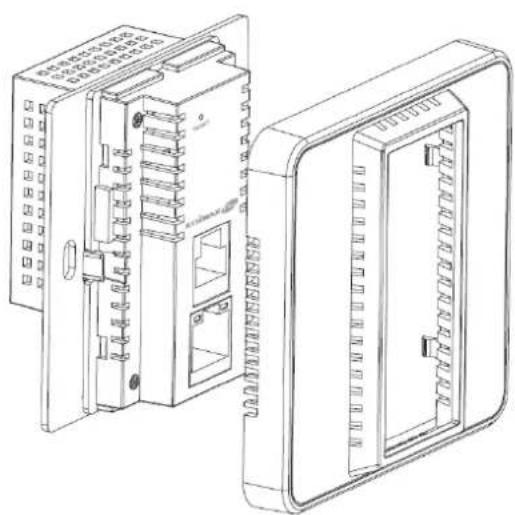

I-1. Contenu de l'emballage

I-2. Pré-requis système - Câble Ethernet - Switch PoE - Ordinateur avec navigateur Internet pour la configuration du point d'accès

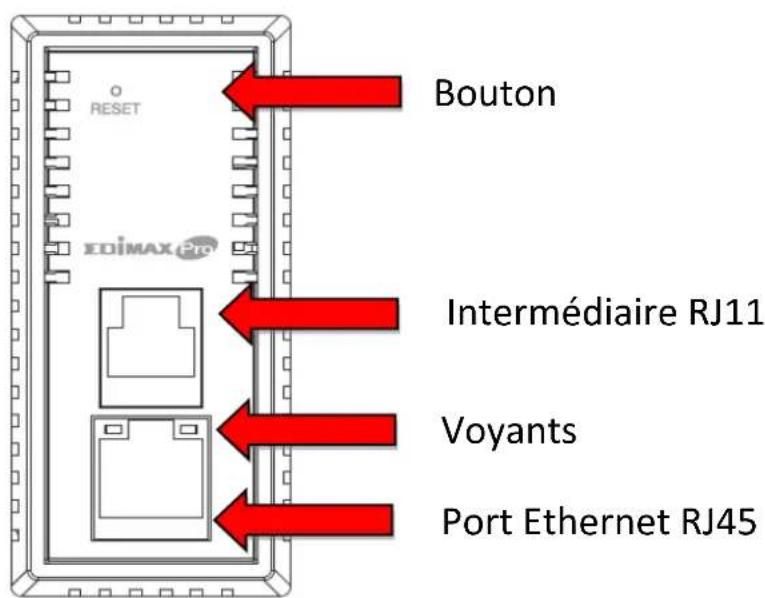

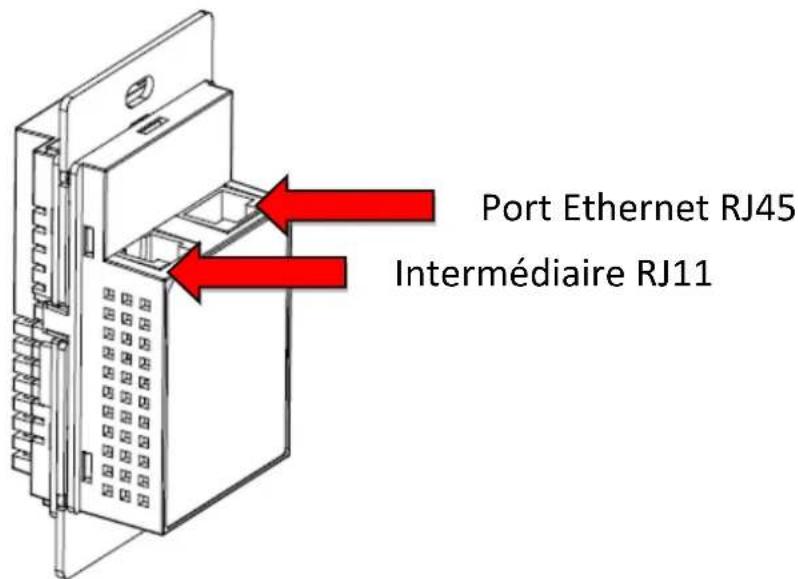

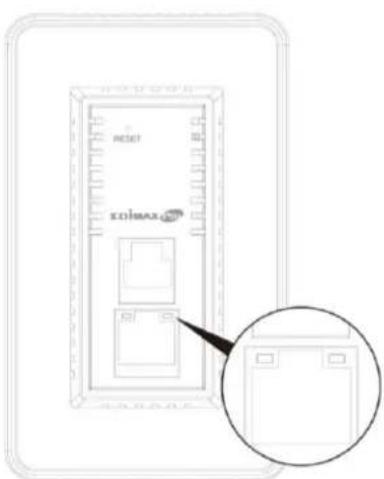

Guide d'installation rapide 2 vis IAP1200 (US) IAP1200 (EU) ou2 I-3. Aperçu du matériel

I-4. État des voyants VOYANT Couleur du voyant État Descriptif Alimentation (Droit) Vert Allumé Le point d'accès est allumé. Clignotant Le point d'accès démarre. LAN (Gauche) Vert Allumé Le port LAN est connecté. Vert Clignotant Activité LAN Orange Clignotant Localisation point d'accès. Vert et Orange Clignotant/

alternance Mise à niveau du microprogramme. Ne pas éteindre. Intermédiaire RJ11 Voyants Bouton Réinitialisation Intermédiaire RJ11 Port Ethernet RJ45 Port Ethernet RJ453 I-5. Réinitialiser Si vous rencontrez des problèmes avec votre point d'accès, vous pouvez réinitialiser les paramètres d'usine de l'appareil. Cette opération réinitialise tous les paramètres aux valeurs par défaut.

1. Maintenez enfoncée la touche de réinitialisation sur le point d'accès

pendant au moins 10 secondes. Relâchez ensuite la touche. Vous pourriez avoir besoin d'un crayon ou d'un objet pointu similaire pour appuyer sur la touche de réinitialisation.

2. Attendez que le point d'accès redémarre. Le point d'accès est prêt à être

configuré lorsque le voyant vert d'alimentation est allumé.

Le point d'accès mural d'intérieur longue portée 802.11ac IAP1200 dispose de tout un panel de fonctionnalités puissantes : - Technologie sans fil haut débit 802.11ac - 32 SSID - SNMP v1/v2c/v3 Votre point d'accès peut être prêt à fonctionner en quelques minutes seulement. Il peut fonctionner en tant que point d'accès autonome (Mode PA) ou en tant que partie d'une matrice de PA (Mode PA géré). Pour l'utiliser en tant que PA géré dans un groupe de PA, le point d'accès change automatiquement de mode si un contrôleur de PA est configuré comme décrit au point II-2. Mode PA géré : Edimax Pro NMS.4 II-1. Mode PA

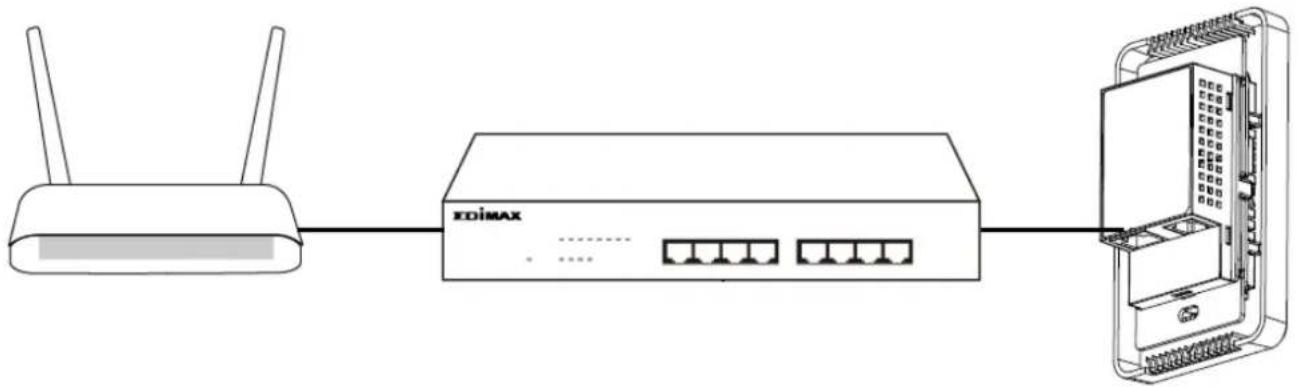

1. Raccordez le port Ethernet à l'arrière du IPA1200 à l'interrupteur PoE (port

LAN) à l'aide d'un câble Ethernet.

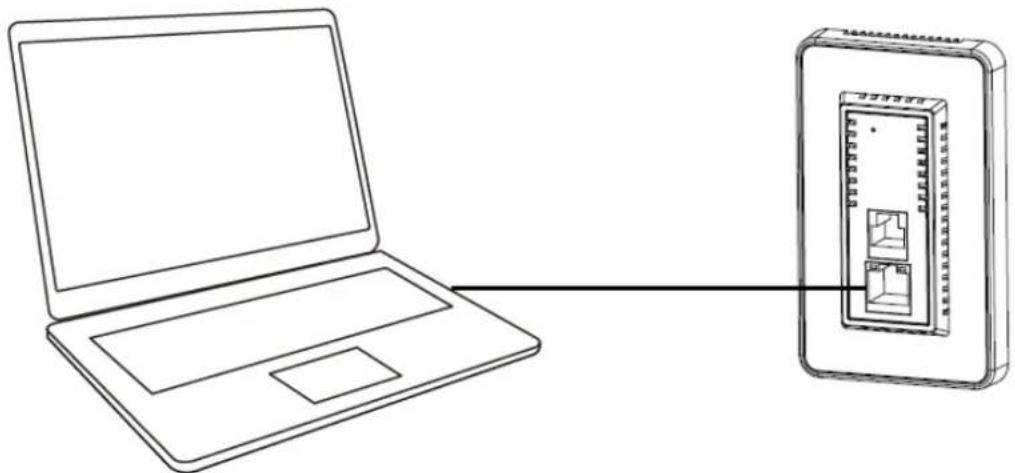

2. Utilisez un ordinateur connecté au réseau local (LAN) ou raccordez-le au

port Ethernet à l'avant du IPA1200 à l'aide d'un câble Ethernet.

3. Ouvrez un navigateur Internet et entrez l'adresse IP du point d'accès dans

la barre d'adresse. L'adresse IP par défaut est 192.168.2.2

L'adresse IP de votre ordinateur doit être sur le même sous-réseau que le PA. Reportez-vous au manuel d'utilisation pour obtenir plus d'informations. Si vous modifiez l'adresse IP du point d'accès ou si votre passerelle/routeur utilise un serveur DHCP, assurez-vous de saisir la bonne adresse IP. Consultez les paramètres de votre passerelle/routeur.5

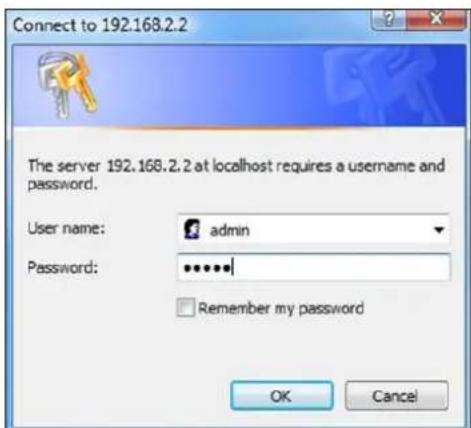

4. Connectez-vous à l'aide du nom d'utilisateur et du mot de passe par

défaut : admin et 1234

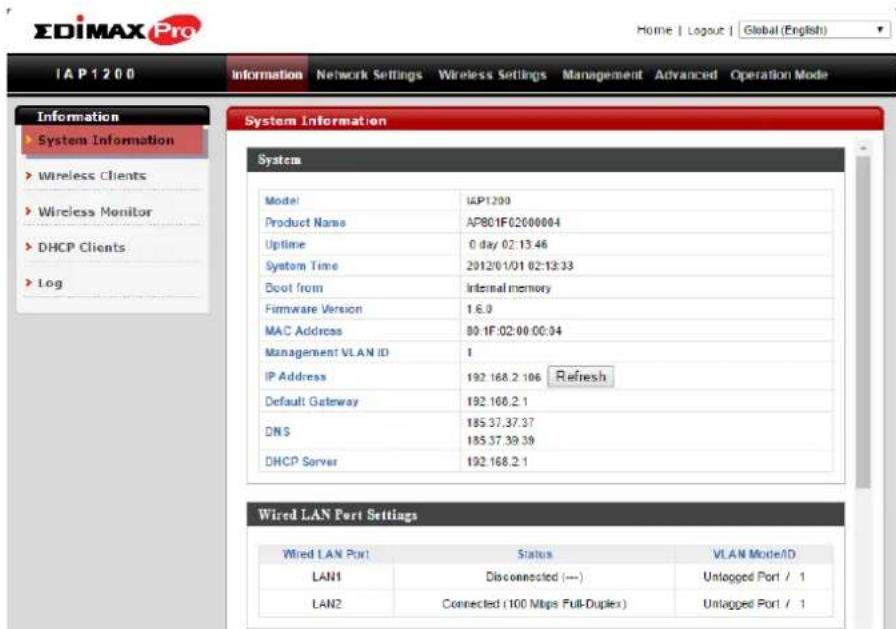

5. Vous accédez à l'écran "Informations Système" illustré ci-dessous.

Les étapes qui suivent vont vous aider à configurer les paramètres de base suivants pour le point d'accès : - Adresse IP du réseau local - SSDI et sécurité 2,4 GHz et 5 GHz - Nom et mot de passe administrateur - Heure et date Il vous est recommandé de configurer ces paramètres avant d'utiliser le point d'accès.6

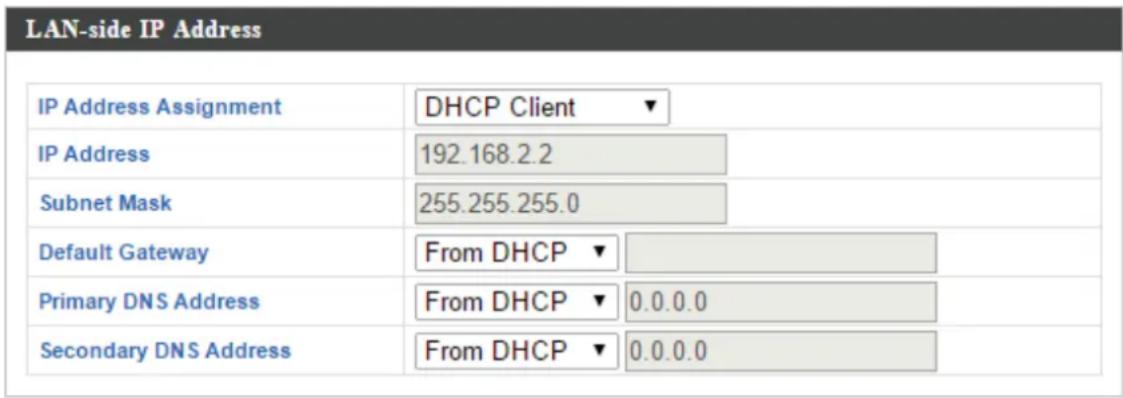

1. Pour modifier l'adresse IP du réseau local du point d'accès, allez dans

"Paramètres réseau" > "Adresse IP LAN" pour voir apparaître l'écran ci-dessous.

2. Saisissez les paramètres de l'adresse IP que vous voulez utiliser pour votre

point d'accès. Vous pouvez utiliser une adresse IP dynamique (DHCP) ou fixe, selon votre environnement réseau. Cliquez sur "Appliquer" pour enregistrer les modifications et patientez quelques instants que le point d'accès se recharge. Lorsque vous modifiez l'adresse IP de votre point d'accès, vous devez utiliser la nouvelle adresse IP pour accéder à l'interface de configuration sur navigateur au lieu de l'adresse IP par défaut

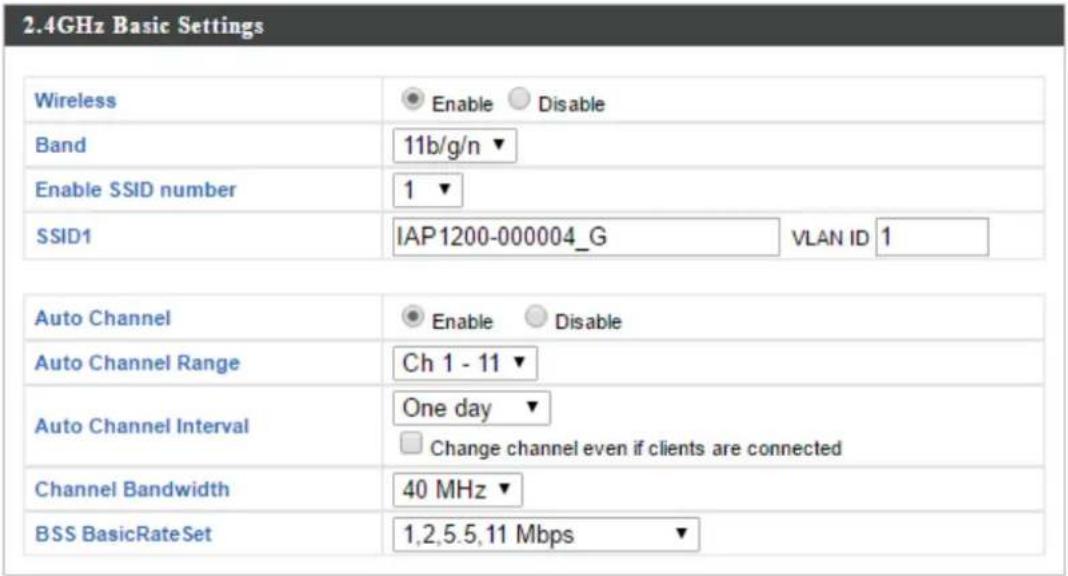

3. Pour modifier le SSID des réseaux sans fil 2,4 GHz de votre point d'accès,

allez dans « Paramètres sans fil » > « 2,4GHz 11bgn » > « Général ». Saisissez le nouvel SSID pour votre réseau sans fil 2,4 GHz dans le champ « SSID1 » et cliquez sur « Appliquer ». Pour utiliser plusieurs SSID en 2,4 GHz, ouvrez le menu déroulant intitulé "Activer nombre SSID" et sélectionnez le nombre de SSID dont vous avez besoin. Saisissez ensuite un nouvel SSID dans les champs numérotés correspondants avant de cliquer sur "Appliquer".7

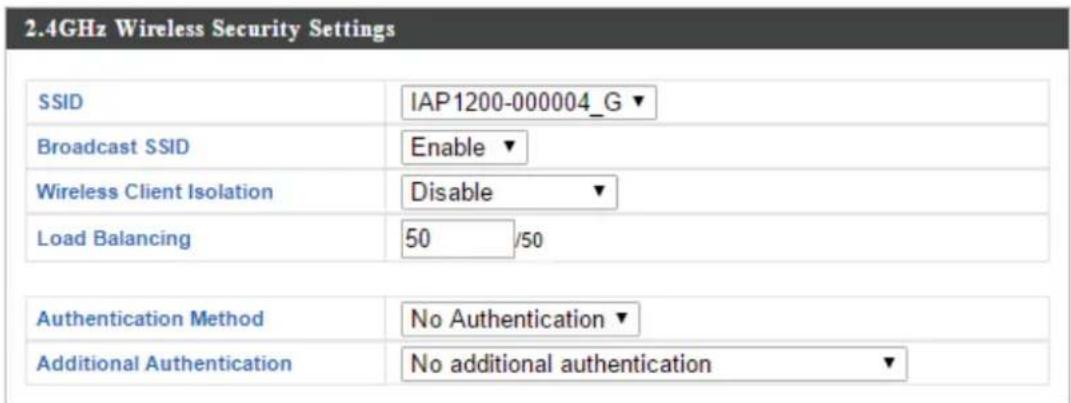

4. Pour configurer la sécurité des réseaux sans fil 2,4 GHz de votre point

d'accès, allez dans « Paramètres sans fil » > « 2,4GHz 11bgn » > « Sécurité ». Sélectionnez une "Méthode d'authentification" et saisissez au choix une "Clé pré-partagée" ou une "Clé de cryptage", puis cliquez sur "Appliquer". En cas d'utilisation de plusieurs SSID, spécifiez le SSID à configurer en utilisant le menu déroulant "SSID".

5. Allez dans "Paramètres sans fil" > "5GHz 11ac 11an" et répétez les étapes

3 et 4 pour le réseau sans fil en 5 GHz du point d'accès.

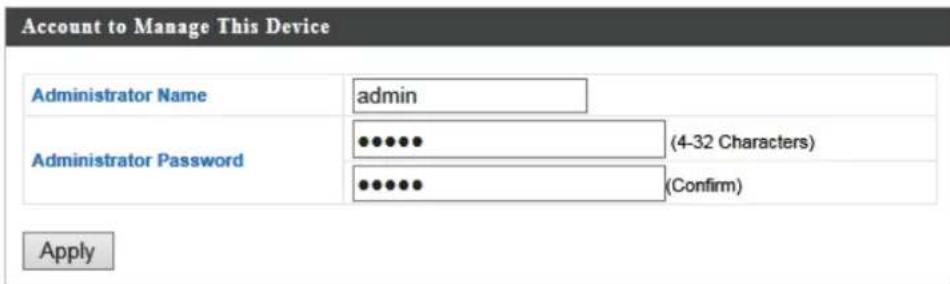

6. Pour modifier le nom et le mot de passe de l'administrateur de l'interface

de configuration sur navigateur, allez dans "Gestion" > "Admin".8

7. Renseignez les champs "Nom Administrateur" et "Mot de passe

Administrateur" et cliquez sur "Appliquer".

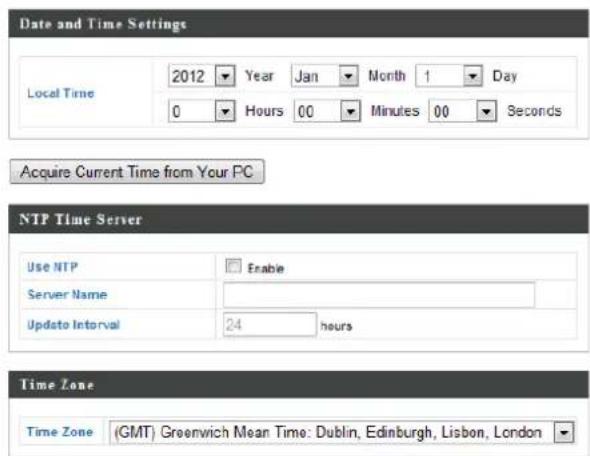

8. Pour régler l'heure exacte de votre point d'accès, allez dans "Gestion" >

9. Réglez l'heure exacte et le fuseau horaire pour votre point d'accès à l'aide

des menus déroulants. Le point d'accès prend également en charge la fonction NTP (Network Time Protocol) et vous pouvez aussi saisir le nom d'hôte ou l'adresse IP d'un serveur horaire. Cliquez sur "Appliquer" lorsque vous avez terminé. Vous pouvez utiliser le bouton "Obtenir l'heure exacte à partir de votre PC" si vous souhaitez paramétrer le point d'accès à la même heure que celle de votre PC.

10. Les paramètres de base de votre point d'accès sont maintenant

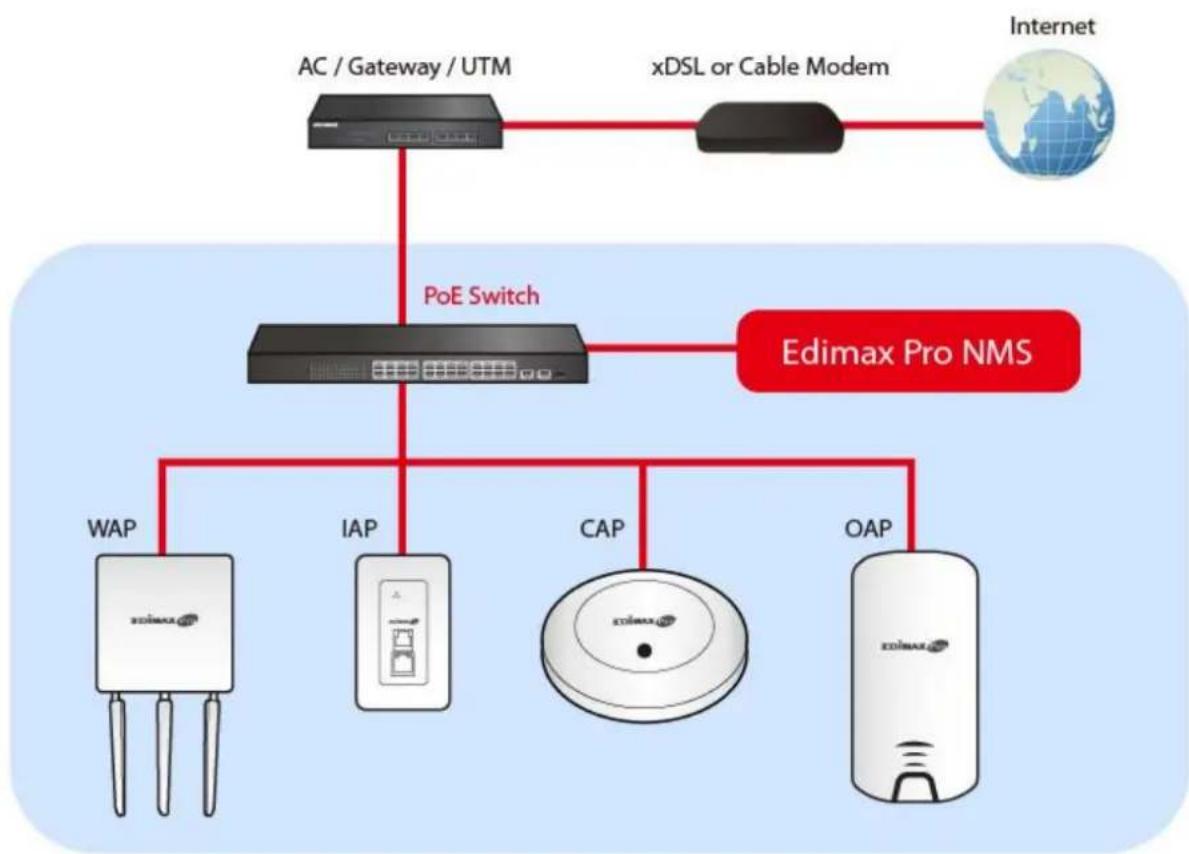

configurés.9 II-3. Mode PA géré : Edimax Pro NMS La suite Edimax Pro Network Management Suite (NMS) permet de gérer un groupe de points d'accès, autrement connu sous le nom de "Matrice PA", de façon centralisée. NMS prend en charge jusqu'à 16 points d'accès Edimax Pro sans contrôleur sans fil supplémentaire ou 128 point d'accès avec le contrôleur de PA APC500 qui permet de réduire les coûts et de faciliter la gestion déportée efficace des points d'accès. Edimax Pro NMS est simple à configurer. Une vue d'ensemble du système est montrée ci-dessous : Un PA (point d'accès) est désigné comme contrôleur PA (maître) et les autres PA Edimax Pro connectés sont automatiquement désignés en tant que PA gérés (esclaves). En utilisant Edimax Pro NMS vous pouvez surveiller, configurer et gérer tous les PA gérés (jusqu'à 128) depuis un seul contrôleur de PA.

Le IAP1200 fonctionne comme un PA géré et ne peut pas agir en tant que contrôleur de PA.10 Lorsque vous utilisez un contrôleur de PA Edimax NMS, les autres PA connectés sont automatiquement définis comme étant des PA gérés. Si le contrôleur de PA ne peut pas trouver votre IAP1200 en tant que PA géré, vous pouvez configurer les paramètres manuellement comme décrit ci-dessous :

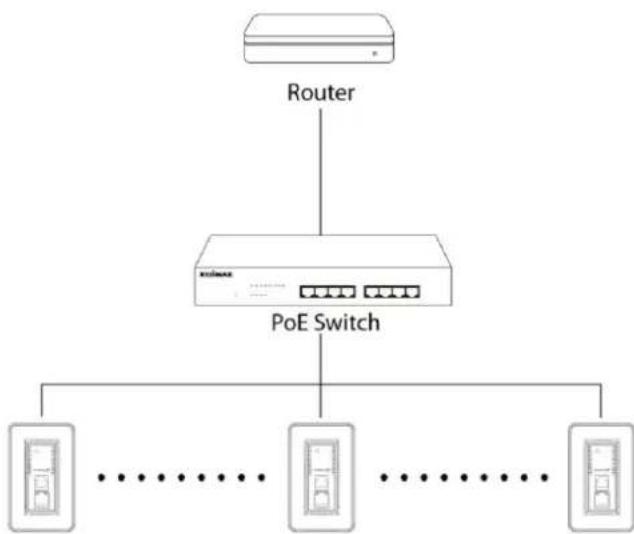

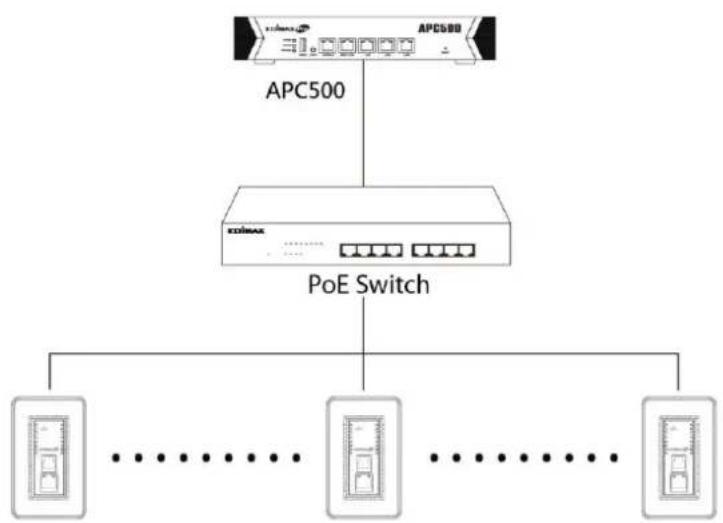

1. Assurez-vous que tous les PA dont votre IAP1200 sont reliés à un câble

Ethernet ou un switch PoE connecté à la passerelle/routeur. Vous pouvez utiliser votre routeur comme serveur DHCP ou vous pouvez configurer ultérieurement votre contrôleur PA en tant que serveur DHCP.

2. Assurez-vous que tous les PA sont alimentés et vérifiez les voyants.11

3. Connectez le APC500 en tant que Contrôleur pour qu'il gère tous les autres

PA connectés (jusqu'à 128 en fonction du modèle).

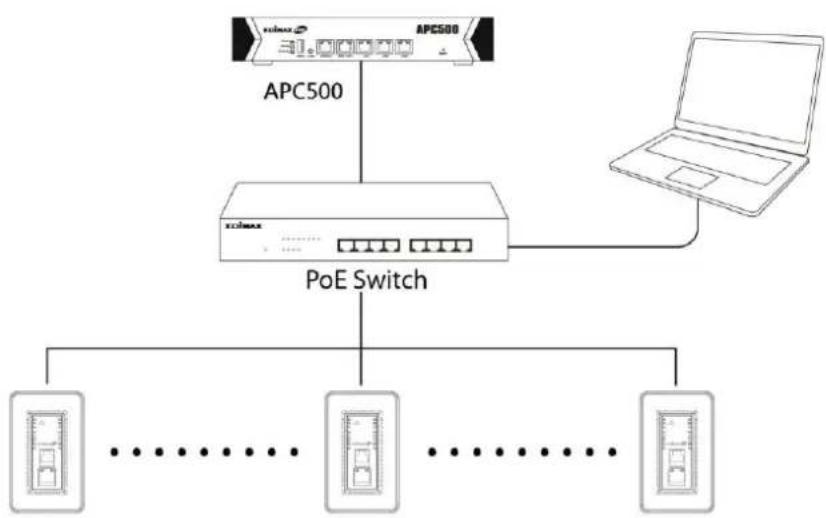

4. Raccordez un ordinateur au IAP1200 en utilisant un switch PoE avec câble

5. Ouvrez un navigateur Internet et entrez l'adresse IP du IAP1200 dans le

champ adresse. L'adresse IP par défaut est 192.168.2.2 L'adresse IP de votre ordinateur doit être sur le même sous-réseau que le contrôleur PA. Si vous modifiez l'adresse IP du contrôleur PA, ou si votre passerelle/routeur utilise un serveur DHCP, assurez-vous de saisir la bonne adresse IP. Consultez les paramètres de votre passerelle/routeur.

6. Entrez le nom d'utilisateur et le mot de passe pour vous connecter. Le nom

d'utilisateur et le mot de passe par défaut sont admin et 1234.

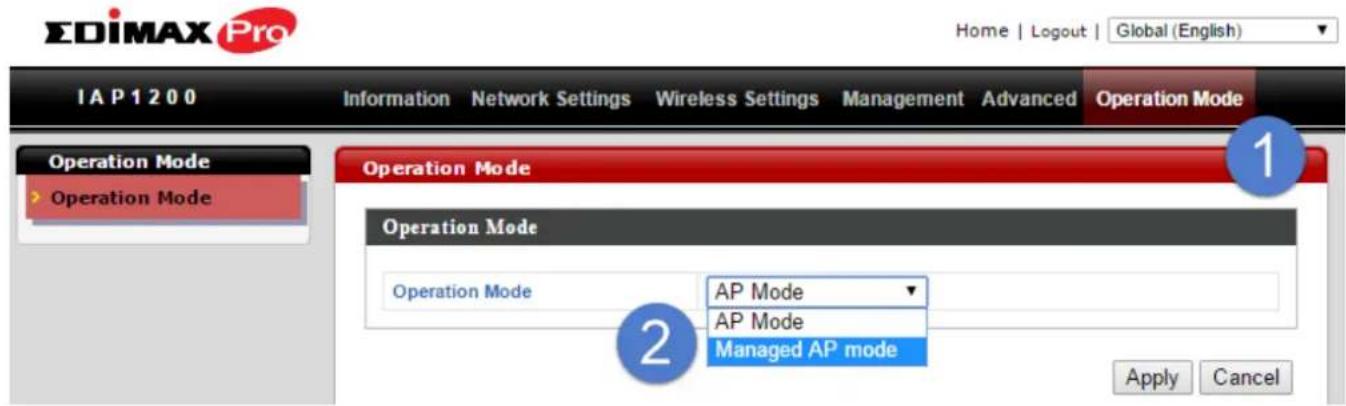

7. Vous accédez alors au tableau de bord de Edimax Pro NMS. Allez dans

"Mode de fonctionnement" et sélectionnez "Mode PA géré" dans le menu déroulant.

8. Cliquez sur "Appliquer" pour sauvegarder les paramètres. Votre contrôleur

de PA et les PA gérés doivent alors être parfaitement opérationnels. Utilisez Edimax NMS sur votre contrôleur de PA pou gérer et surveiller les PA gérés. Consultez le manuel d'utilisation de votre contrôleur de PA pour trouver de l'aide concernant Edimax NMS.13
