MODE D'EMPLOI TVE 15 S TROTEC

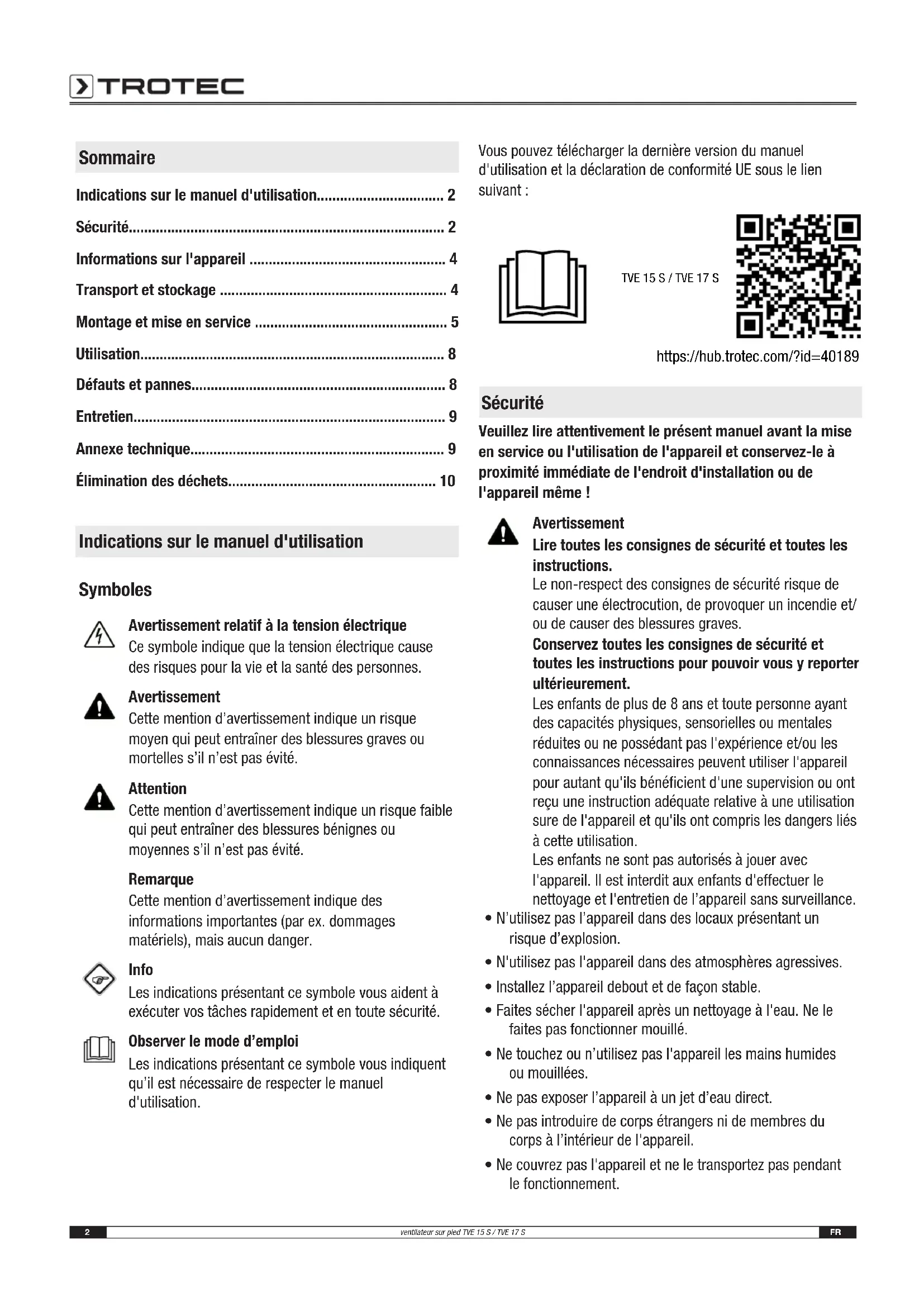

• ventilateur sur pied TVE 15 S / TVE 17 S Sommaire Indications sur le manuel d'utilisation p. 2
• Sécurité p. 2
• Informations sur l'appareil p. 4
• Transport et stockage p. 4
• Montage et mise en service p. 5
• Utilisation p. 8
• Défauts et pannes p. 8
• Entretien p. 9
• Annexe technique p. 9
• Élimination des déchets Indications sur le manuel d'utilisation Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d'utilisation. Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant: p. 10

https://hub.trotec.com/?id=40189 Sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même! Avertissement Lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance.

• N’utilisez pas l’appareil dans des locaux présentant un risque d’explosion.

• N'utilisez pas l'appareil dans des atmosphères agressives.

• Installez l’appareil debout et de façon stable.

• Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• Ne pas exposer l’appareil à un jet d’eau direct.

• Ne pas introduire de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.FR 3 ventilateur sur pied TVE 15 S / TVE 17 S

• Ne pas s'asseoir sur l'appareil.

• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• La prise d’alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.

• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Retirez le câble électrique de l’appareil de la prise en tirant sur la fiche avant l’entretien, la maintenance ou les réparations.

• Éteignez l’appareil et tirez le câble électrique de la prise lorsque l’appareil n’est pas utilisé.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d’éviter tous risques. Les câbles électriques défectueux représentent un danger sérieux pour la santé.

• Lors de l’installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.

• Assurez-vous que l'entrée et la sortie d'air sont dégagées.

• Assurez-vous qu’aucun objet ne se trouve à proximité immédiate de l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.

• Il est interdit de faire fonctionner l’appareil ou de le raccorder au réseau électrique lorsqu’il n’est pas complètement monté.

• Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.

• L'appareil est doté d'une protection anti-surchauffe qui se déclenche lors d'une surchauffe de l'appareil (dépassement de la température de service). L'appareil s'éteint alors automatiquement. Utilisation conforme Veuillez utiliser le TVE 15 S / TVE 17 S exclusivement comme ventilateur sur pied pour ventiler les espaces intérieurs, tout en respectant les caractéristiques techniques. Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.

• Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit. Qualification du personnel Toute personne utilisant le présent appareil doit:

• être consciente des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité. Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d’alimentation de la prise secteur avant toute intervention sur l’appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Avertissement L’utilisation de l’appareil peut comporter un risque s’il est utilisé par des personnes non compétentes, en cas d’utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel! Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.4 FR ventilateur sur pied TVE 15 S / TVE 17 S Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Remarque N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil. Comportement en cas d'urgence

1. Éteignez l’appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil Description de l’appareil Les ventilateurs sur pied de la série TVE-S sont destinés à faire circuler l’air à l’intérieur d’une pièce. Le TVE 15 S / TVE 17 S présente les caractéristiques suivantes:

• Angle d'inclinaison de la tête du ventilateur réglable jusqu'à 30°

• Oscillation à 80° activable

• Poignée permettant un transport facile Représentation de l’appareil

N° Désignation 1 Grille de protection 2 Panneau de commande 3 Éléments du socle 4 Pied 5 Moteur 6 Broche oscillation Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Veuillez observer les consignes suivantes avant chaque transport:

• Éteignez l’appareil.

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil. Veuillez observer les consignes suivantes après chaque transport:

• Installez l’appareil debout après l’avoir transporté. Stockage Veuillez respecter les consignes suivantes avant chaque entreposage:

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• debout, dans un endroit protégé de la poussière et de l’exposition directe au soleil

• le cas échéant, protégé de la poussière par une housse

• ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorerFR 5 ventilateur sur pied TVE 15 S / TVE 17 S Montage et mise en service Contenu de la livraison

• 1 TVE 15 S / TVE 17 S

• 1 mode d'emploi Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Montage Montage du pied

1. Emboîtez les deux éléments du socle(7) l’un dans l’autre.

2. Placez le pied au milieu des deux éléments emboîtés.

3. Fixez le pied(4) au socle au moyen des vis fournies à cet

effet. Vissez les vis dans les trous prévus.

4. Faites coulisser le couvercle(8) du pied par-dessus les vis.

Assemblage du pied et de l’élément de commande Assemblez le panneau de commande(2) et le pied(4) et serrez la vis de liaison(9) à l’arrière du panneau de commande pour fixer les deux éléments.

Montage du rotor Montez la partie arrière de la grille de protection(11) sur l’arbre moteur(10). Fixez les deux éléments au moyen de l’anneau de serrage(12).

126 FR ventilateur sur pied TVE 15 S / TVE 17 S Fixation de l’hélice sur l’arbre moteur

1. Placez l’hélice(13) sur l’arbre moteur(10).

2. Fixez l’hélice(13) au moyen du bouton de serrage(14).

Montage et fermeture de la grille de protection

1. Placez la partie avant de la grille de protection(15) sur la

partie arrière. La partie avant doit être positionnée de telle sorte que les clips de fixation(16) s’enclenchent.

2. Assurez-vous que les quatre clips de fixation(16) sont bien

3. Vissez ensemble les deux parties de la grille de protection

au moyen de la vis de fixation(17) située en haut de la grille. xFR 7 ventilateur sur pied TVE 15 S / TVE 17 S Réglage de l’inclinaison du ventilateur Il est possible de régler l’inclinaison du ventilateur manuellement jusqu’à 30°.

1. Déplacez la tête du ventilateur vers l’avant ou vers l’arrière

de manière à l’incliner plus ou moins. Assurez-vous que la tête du ventilateur s’enclenche dans la position et avec l’angle d'inclinaison désiré. ð L’angle d'inclinaison du ventilateur est réglé et le flux d’air se concentre sur l’angle d'inclinaison défini. Réglage de la hauteur Tournez la vis de réglage de la hauteur afin de placer l’appareil à la hauteur qui vous convient. 105 cm – 122 cm Mise en service Lors de l’installation de l’appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.

Avertissement Risque de blessures à la suite d’une mise en œuvre incorrecte! Il y a un risque de blessures si la grille de protection n’est pas correctement en place autour de l’hélice. La grille de protection doit être montée correctement avant que l’appareil ne soit mis en marche. Avertissement Risque de blessure lié au démontage de la grille de protection! Il y a un risque de blessures si la grille de protection est démontée pendant le fonctionnement. Ne démontez jamais la grille de protection pendant que l’appareil fonctionne!

• Avant la remise en service de l’appareil, vérifiez l’état du câble d’alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.

• Installez l’appareil debout et de façon stable.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges de câble sont entièrement déroulées.8 FR ventilateur sur pied TVE 15 S / TVE 17 S

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air. Branchement du câble secteur

• Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art. Utilisation Éléments de commande

N° Désignation Signification 18 Touches Niveau de ventilation

Réglage du niveau de ventilation: niveau 1 = faible niveau 2 = moyen niveau 3 = fort 19 Touche 0 Arrêt de l’appareil Mise en marche de l’appareil Après avoir installé l’appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche.

1. Appuyez sur l’une des touches Niveau de ventilation(18).

ð L'appareil se met en marche au niveau de ventilation sélectionné. Modification du niveau de ventilation Même pendant que l’appareil est en fonctionnement, vous pouvez passer d’un niveau de ventilation à l’autre.

1. Appuyez sur l’une des touches Niveau de ventilation(18).

ð L’appareil passe au niveau de ventilation sélectionné. Oscillation La fonction oscillation permet d’obtenir une ventilation plus homogène. ü L’appareil est allumé et fonctionne.

1. Appuyez vers le bas sur la broche d’oscillation(20) jusqu’à

80° ð La fonction oscillation est activée. ð La tête du ventilateur pivote sur un angle allant jusqu’à 80°.

2. Pour désactiver l’oscillation, tirez la broche

d’oscillation(20) vers le haut. ð La fonction oscillation est désactivée. ð L’appareil cesse d’osciller dans la position désirée et continue de fonctionner au niveau de ventilation sélectionné. Mise hors service Avertissement relatif à la tension électrique Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil en appuyant sur la touche 0.

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.

• Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage. Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante. L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.FR 9 ventilateur sur pied TVE 15 S / TVE 17 S

• Vérifiez le bon état du cordon électrique et de la fiche secteur.

• Vérifiez le fusible ou le disjoncteur secteur.

• Vérifiez si la protection anti-surchauffe s’est déclenchée, voir chapitre Sécurité.

• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec. L’hélice ne démarre pas:

• Vérifiez si l’appareil a bien été mis en marche.

• Vérifiez l'alimentation électrique et contrôlez le bon état de la prise et du câble. L'appareil est bruyant ou il vibre:

• Vérifiez si l’appareil est stable et bien installé en position verticale.

• Vérifiez que l’appareil est correctement assemblé. Même après vérification, l'appareil ne fonctionne toujours pas parfaitement? Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec. Entretien Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Éteignez l’appareil.

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Nettoyer le boîtier Nettoyez le boîtier avec un chiffon humide, doux et sans peluche. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, tels que aérosols de nettoyage, solvants, nettoyants à base d’alcool ou produits abrasifs, pour humidifier le chiffon. Nettoyage des pales du ventilateur ü L'appareil est éteint. ü Le cordon secteur est sorti de la prise.

1. Enlevez la grille de protection conformément aux

instructions du chapitre Montage et mise en service.

2. Nettoyez les pales du ventilateur avec un chiffon doux

légèrement humide non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs, pour humidifier le chiffon.

• Ceci mis à part, l’appareil ne nécessite aucune maintenance. Annexe technique Caractéristiques techniques Paramètre Valeur Modèle TVE 15 S / 17 S Niveaux de ventilation 3 Vitesse du flux d’air 2,86 m/s Tension de raccordement 220 – 240 V / 50 Hz Puissance absorbée 40 W Longueur du cordon secteur 1,80 m Angle d'inclinaison réglable 30° Oscillation 80° Réglage en hauteur 1,05 – 1,22 m Diamètre des pales 40 cm Niveau sonore (1m de distance, niveau3) 57 dB(A) Poids 3 kg Dimensions (longueur x largeur x hauteur) 720 x 720 x 1220 mm Distance minimum par rapport aux murs et aux objets: vers le haut(A): vers l’arrière (B): vers les côtés (C): vers l’avant (D): 30 cm 30 cm 30 cm 30 cm10 FR ventilateur sur pied TVE 15 S / TVE 17 S Élimination des déchets Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibilités de retour que nous proposons. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir.Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg
