MODE D'EMPLOI BH30 TROTEC
Indications sur le manuel d'utilisation. 2
Normes de sécurité 2
Informations sur l'appareil 4
Transport et stockage 5
Utilisation 6
Maintenance et réparation 9
Élimination 9

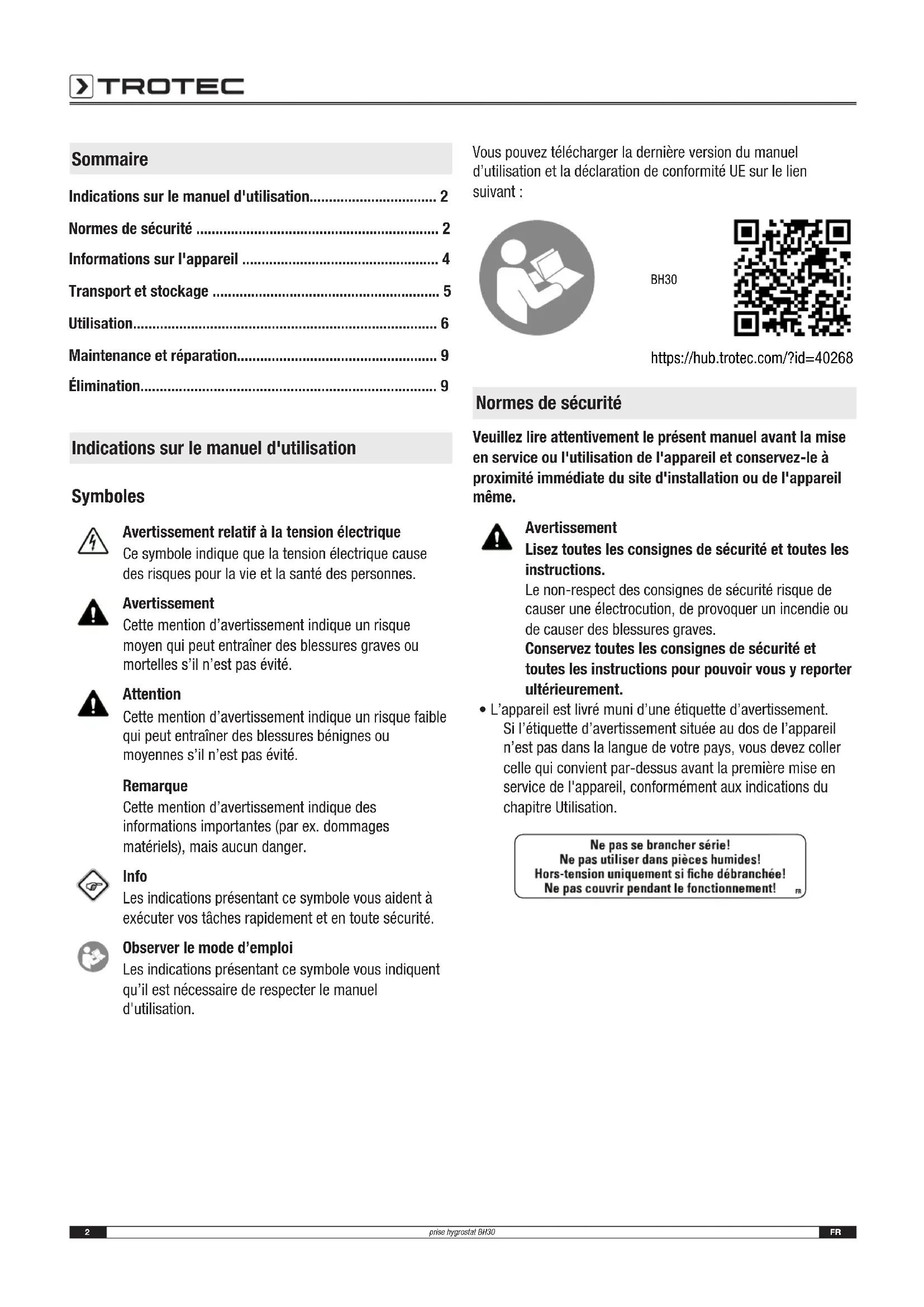

Indications sur le manuel d'utilisation
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais:aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :
BH30
https://hub.trotec.com/?id=40268
Normes de sécurité
Veuillez litre attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
- L'appareil est livré muni d'une étiquette d'advertissement. Si l'étiquette d'advertissement située au dos de l'appareil n'est pas dans la langue de votre pays, vous nevez coller cette qui convient par-dessus avant la première mise en service de l'appareil, conformément aux indications du chapitre Utilisation.
Ne pas se brancher série! Ne pas utiliser dans pieces humides! Hors-tension uniquement si fiche débranchée! Ne pas couvrirpendant le fonctionnement!
- N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmospheres agressives.
- Ne touchez ou n'utilise pas l'appareil les mains humides ou mouillées.
- L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
- Protégez l'appareil du rayonnement direct et permanent du soleil.
- Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
- L'appareil ne doit pas etre ouvert.
- Ne branchez pas plusieurs apparéils en cascade.
- N'utilisez pas l'appareil dans les locaux humides.
- Notez bien que l'appareil n'est hors tension que lorsque la fiche secteur est débranchée.
- Observe les conditions d'entreposeage et de fonctionnement (voir « Caracteristiques techniques »).
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
L'appareil ne doit pas etre couvert pendant I'opération, ainf d'eviter une surchauffe!
Utilisation conforme
Utilisez l'appareil exclusivement comme prise intermédiaire, commandee par I'humidite de I'air, installee entre la prise de courant et l'appareil a commander, en respectant les caractéristiques techniques.
Utilisez l'appareil uniquement à l'intérieur.
Pour utiliser l'appareil de manière ajustate, utilisez uniquement les accessoires homologues de Trotec ou les pieces de rechange de Trotec.
Utilisations non conformes prévisibles
L'appareil n'est pas conscience pour etre utilise au bout d'une rallonge electrique quelle qu'elle soit.L'appareil ne doit pas etre utilise dans les zones explosives, en contact avec de I'eau ou en cas de forte humidite relative.
Toute modification constructive, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant leprésent apparéil doit :
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement relat à la tension électrique
Risque d'electrocution provoquee par la détérapation de liquide dans le boitier!
Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.
Avertissement
L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.
Remarque
N'utilizez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
L'appareil BH30 permet de réguler l'humidité de l'air entre 20 et 90% HR par l'intémediaire de déshumidificateurs ou d'humidificateurs.
À cette fin, l'appareil est simplement installé entre l'appareil à commander et la prise de courant. L'humidité de l'air désirée est ensuite programmée.
Au moyen de ses capteurs intégrés, l'appareil mesure la valeur actuelle de l'humidité relative et pilote l'appareil raccordé en fonction de la valeur de consigne désirée.
L'appareil dispose de 2 modes de fonctionnement, l'un pour la déshumidification (se déclenché au dépassement de la valeur de consigne) et l'autre pour l'humidification de l'air (se déclenché lorsque la valeur mesurée passe en dessous de la valeur de consigne).
L'écran permet de dire l'humidité relative momentanée ainsi que le mode de fonctionnement seLECTIONné.
L'appareil dispose d'une pile interne et d'une mémoire, si bien que les réglages sont sauvégardés.

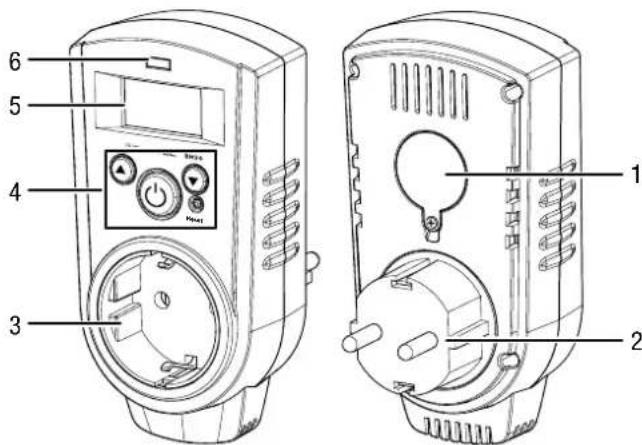

Representatiede I'appareil
| N° Désignation |
| 1 Compartiment à pile |
| 2 Fiche secteur |
| 3 Prise secteur femelle (prise intermédiaire pour apparéil) |
| 4 Éléments de commande |
| 5 Écran |
| 6 LED d'etat |

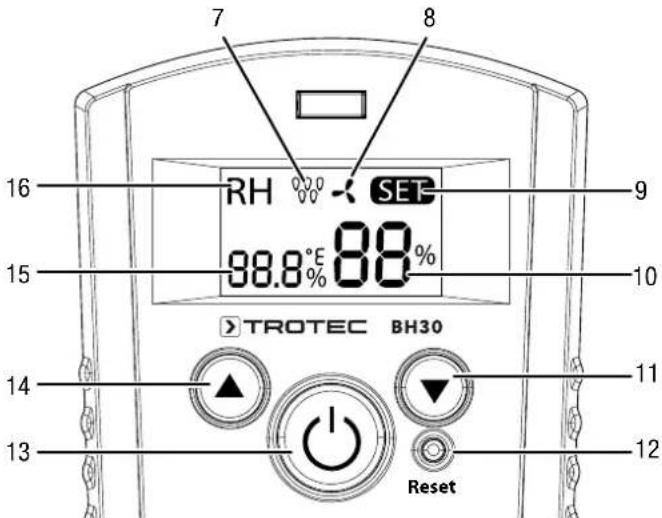

Écran et éléments de commande
| N° Désignation |
| 7 Affichage mode humidification |
| 8 Affichage mode déshumidification |
| 9 Affichage SET |
| 10 Affichage valeur de consigne humidité |
| 11 Touche « Flèche vers le bas » |
| 12 Touche « Reset » |
| 13 Touche Marche/arrêt |
| 14 Touche « Flèche vers le haut » |
| 15 Affichage humidité ambiente actuelle |
| 16 Affichage RH |
\section*{Caracteristiques techniques}
| Paramètre Valeur | |
| Modèle BH30 | |
| Numéro d'article 6.100.004.205 | |
| Plage de réglage 20 % à 90 % HR | |
| Précision ± 5 % HR | |
| Intervalle de mesure 10 s | |
| Pouvoir de coupure | |
| Charge ohmique | 16 A / 3680 VA |
| Charge inductive | 9 A / 2070 VA |
| Prise femelle CEE 7/3 (prise Schuko type F) | |
| Raccordement secteur 230 V / 50 Hz | |
| Fiche de contact CEE 7/7 (fiche type F + E) | |
| Classe de protection I | |
| Indice de protection IP30 | |
| Pile 1 pile bouton 3 V type CR20 | 32 |
| Conditions de fonctionnement entre 5 et 35 °C à 95 % HR max. (sans condensation) | |
| Conditions de stockage entre -10 et +50 °C à 80 % HR max. (sans condensation) | |
| Poids 165 g | |
| Dimensions 126 mm x 68 mm x 76 mm | |
Composition de la fourniture
1 BH30
1 pile bouton 3 V type CR2032
1 notice succincte
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Utilissez une mallette adaptée au transport de l'appareil afin de le protégger contre les influences extérieures.
Stockage
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégger.
- la température de stockage correspond aux valeurs indiquées dans les Caracteristiques techniques
Enlever la pile de I'appareil.
Utilisation

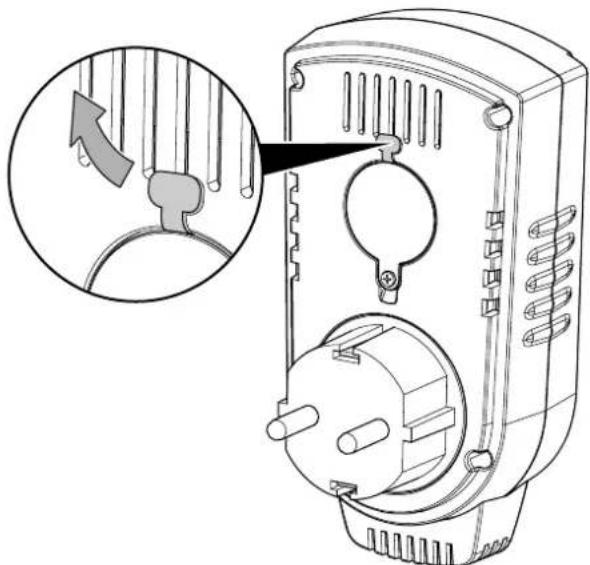

Retrait de la protection de la pile
Remarque
Assurez-vous que la surface de l'appareil est sèche et que l'appareil est étant.
La pile est déjà en place. Sa protection doit être enlevée avant la première mise en service afin d'établier le contact entre la pile et l'appareil. Pour cela, procédez de la manière suivante :
- Tirez la bandelette de plastique hors du compartment à pile.
L'appareil est prét à fonctionner.

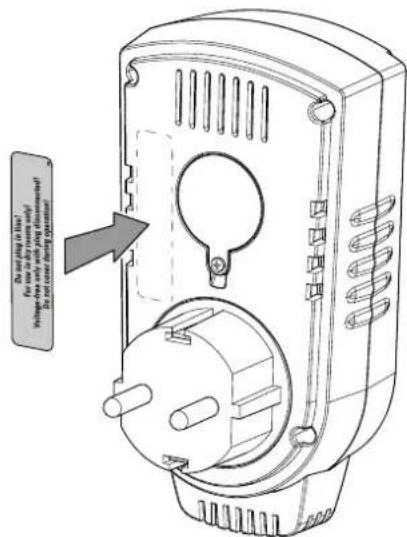

Mise en place de l'étiquette d'advertissement
Si l'étiquette d'advertissement située au dos de l'appareil n'est pas dans la langue de votre pays, recouvre-la avant la première mise en service de l'appareil. Une étiquette d'advertissement dans la langue de votre pays est fournie avec l'appareil. Pour coller l'étiquette d'advertissement au dos de l'appareil, procédez de la manière suivante:
-
Enlevez l'étriquette dans la langue de votre pays de la feuille fournie avec l'appareil.
-
Collez l'étiquette à l'endetroit prévu à cet effet au dos de l'appareil.
Mise en marche de l'appareil
-
Branchez l'appareil dans une prise secteur correctement sécurisée.
-
Branchez le cordon secteur de l'appareil à commander dans la prise intermédiaire.
-
Appuyez sur la touche Marche/arret (13).
La LED d'etat (6) s'allume en rouge.
L'appareil est en marche.
Réglage de la valeur de consigne pour l'humidité de l'air
La valeur de consigne définit le niveau d'humidité auquel la prise intermédiaire établit la tension ou la coupe. La mise en marche et l'arrêt dépendent du mode de fonctionnement selectionné. La LED d'etat (6) indique l'état de commutation de la prise intermédiaire :
- LED allumée en rouge : la prise intermédiaire est inactive = > pas de tension
- LED allumée en vert : la prise intermédiaire est active = > tension
Info
Veuillez noter qu'il peut s'écouler plusieurs minutes avant que la première commutation ne s'effectue. L'humidité mesurée doit être supérieure ou inférieure d'au moins 5 % à la valeur de consigne pendant un certain temps avant que la prise intermédiaire ne soit mise en marche. Cela empêche une commutation trop fréquence lorsque l'humidité varie beaucoup ou qu'elle varie en permanence faiblement.
Mode humidification
C'est ce mode qu'il fautCHOISIR lorsquyouvoulez raccorder par exemple un humidificateur d'air sans hygrostat ou un refroidisseur d'air.L'humiidite ambiente est inférieurea la valeur de consignedefinie.L'appareil coupe la prise intermediaire lorsque la valeur de consignedefinie estatteinte.
Example :
- La valeur de consigne est reglee sur 65% HR et l'humidite ambiente mesurée est de 40% HR.
- La prise intermédiaire reste active jusqu'à ce que l'humidité ambienteatteigne oudépasse 65% HR.
- La prise intermédiaire s'esteint des que I'humidite ambiente est supérieure a 65% HR.
- La prise intermédiaire se rallume après que l'humidité ambiente est restée quelques temps en dessous de 65% HR.
Mode déshumidification
C'est ce mode qu'il faut désirer lorsque vous pouvez raccorder par exemple un déshumidificateur d'air sans hygrostat ou un ventilateur. L'humiédité ambiente est supérieure à la valeur de consigné définie. L'appareil coupe la prise intermédiaire lorsque la valeur de consigné définie est atteinte.
Exemple :
- La valeur de consigne est reglee sur 50% HR et l'humidite ambiente mesurée est de 75% HR.
- La prise intermédiaire reste active jusqu'à ce que l'humidité ambienteatteigne ou passen dessous de 50% HR.
- La prise intermédiaire s'estint des que I'humidite ambiente est inférieure a 50% HR.
- La prise intermédiaire se rallume après que l'humidité ambiente est restée qu'elle temps au-dessus de 50% HR.

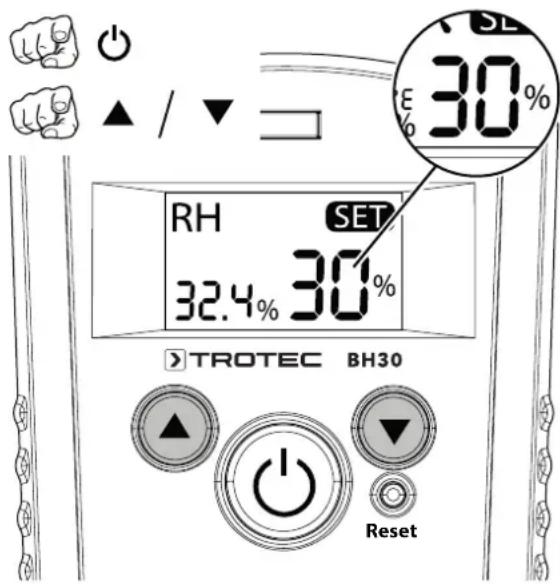

Procedez de la maniere suivante pour regler la valeur de consigne de l'humidité de l'air:
L'appareil est en marche.
L'affichage SET (9) apparait a I'ecran.
- Appuyez sur la touche « Flèche vers le haut » (14) ou sur la touche « Flèche vers le bas » (11) pour régler la valeur de consigne de l'humidité.
L'affichage SET (9) clignote.
- La valeur de consigne de l'humidité de l'air est régée lorsqu'au bout de 5 secondes environ l'affichage SET (9) reste allumé en permanence.

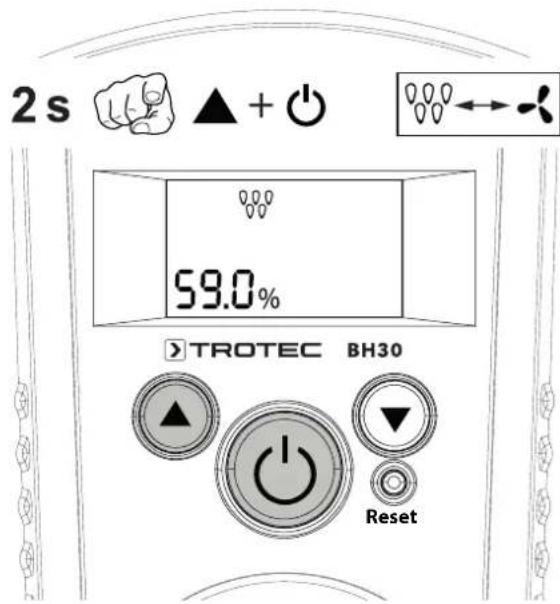

Sélection du mode de fonctionnement
Info
Si l'humidité désirée est inférieure à l'humidité ambiente de la piece, utilisez le mode déshumidification. Si l'humidité désirée est supérieure à l'humidité ambiente de la piece, utilisez le mode humidification.
L'appareil est en marche.
L'affichage SET (9) apparait a l'écran.
- Appuyez sur la touche Marche/arret (13).
L'appareilonneveille.
Le mode actuellement definite est affiché en haut de l'écran.
- Appuyez sur la touche « Flèche vers le haut » (14) et maintenez-la enforcée.
- Appuyez pendant 2 secondes sur la touche Marche/arret (13).
L'autre mode de fonctionnement est alors définit.
Rétabillisement des paramètres d'usine
Voupez remetre I'appareil dans son etat de sortie d'usine. Les valeurs de consigne enregistrées pour les modes humidification et déshumidification sont alors réinitialisées à 40% HR.
- Enoncez avec précaution la touche Reset (12) pendant environ 2 secondes au moyen d'un objet adapté (par exemple le fil d'un trombone ou une pointe de crayon).
Arrêt de l'appareil
- Appuyez sur la touche Marche/arret (13).
La LED d'etat (6) s'éteint.
L'appareil est eteint.
- Debranche la prise de l'appareil à commander de la prise intermédiaire en tenant cette dernière d'une main tandis que vous tirez la prise de l'appareil à commander de l'autre.
- Debranchez l'appareil de la prise secteur.
Maintenance et réparation

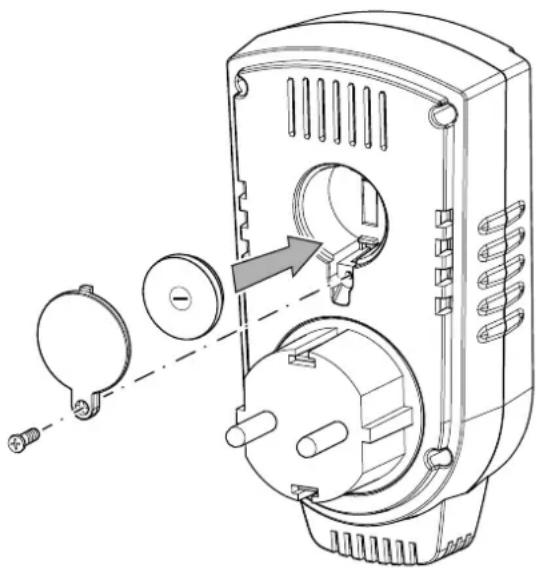

Replacement des piles
La pile doit être remplaçée lorsqu'il n'est plus possible demettre l'appareil en marche ou lorsque l'indication Lo apparait dans l'affichage de la valeur de consigne (10).
- Ouvrez le compartment à pile situé au dos de l'appareil en dévisant la vis du compartment.
- Enlevez la ventepile et eliminez-la en respectant les directives de votre pays.
- Insérez la nouvelle pile dans le compartment à pile en respectant la polarité.
- Remettez le couvercle du compartment à pile en place et reisserrez la vis.
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boîtier. N'utilise pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.
Dépannage
Veuillez ne pas modifier l'appareil, ni monter des pieces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôle l'appareil.
Élimination
Le pictogramme représentant une poubelle barrée, apposé sur un apparéil électricque ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximate de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.
La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersenir.
Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive européen 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
