MODE D'EMPLOI FEB24ED Morco
2.1.1 Description générale 5
2.1.2 Circuit hydraulique 4
2.1.2 PCB (Photographie) 9
2.1.3 Circuit du gaz 11
2.1.4 Circuit de l'air 12

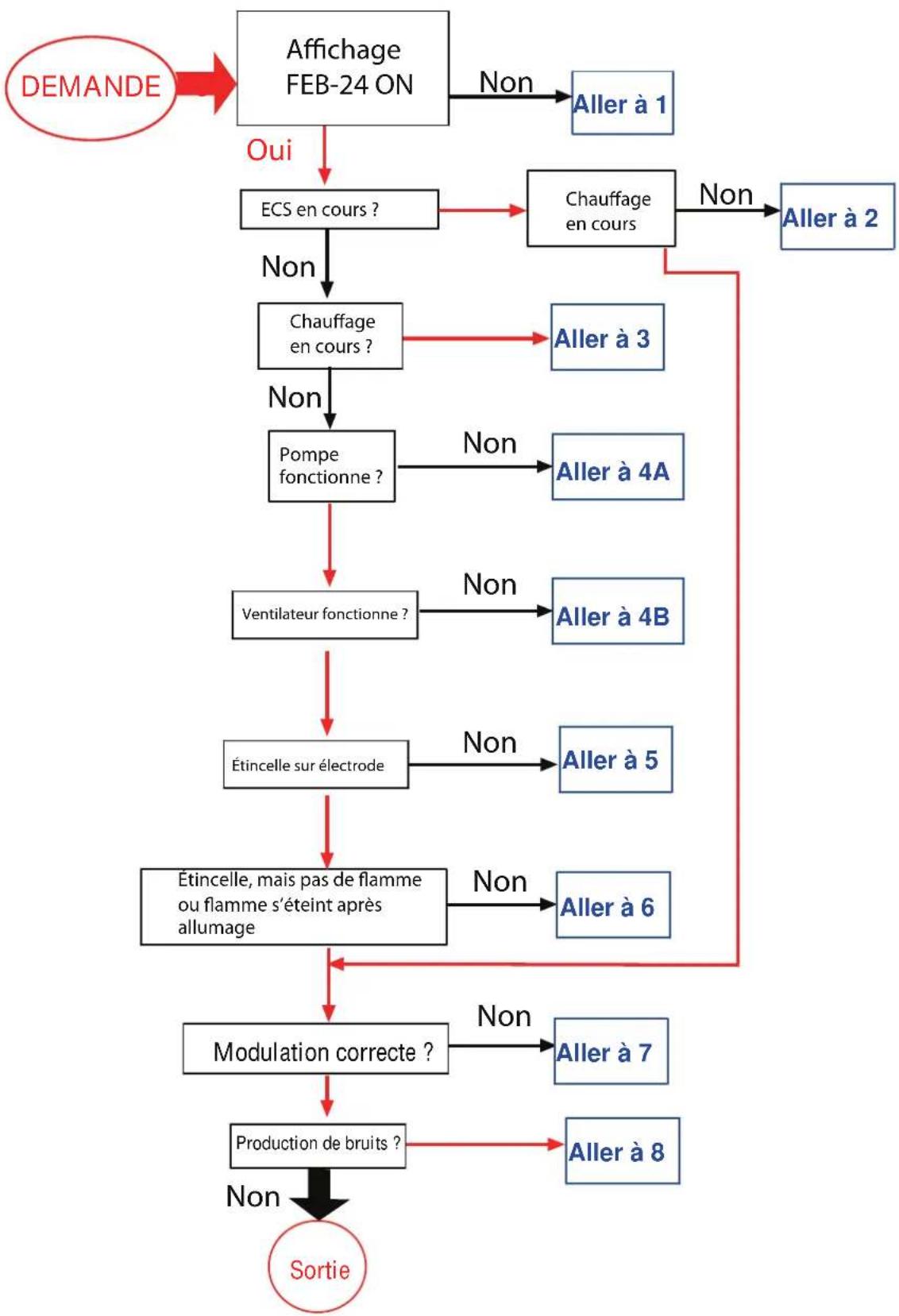

Dépannage + codes de verrouillage 13

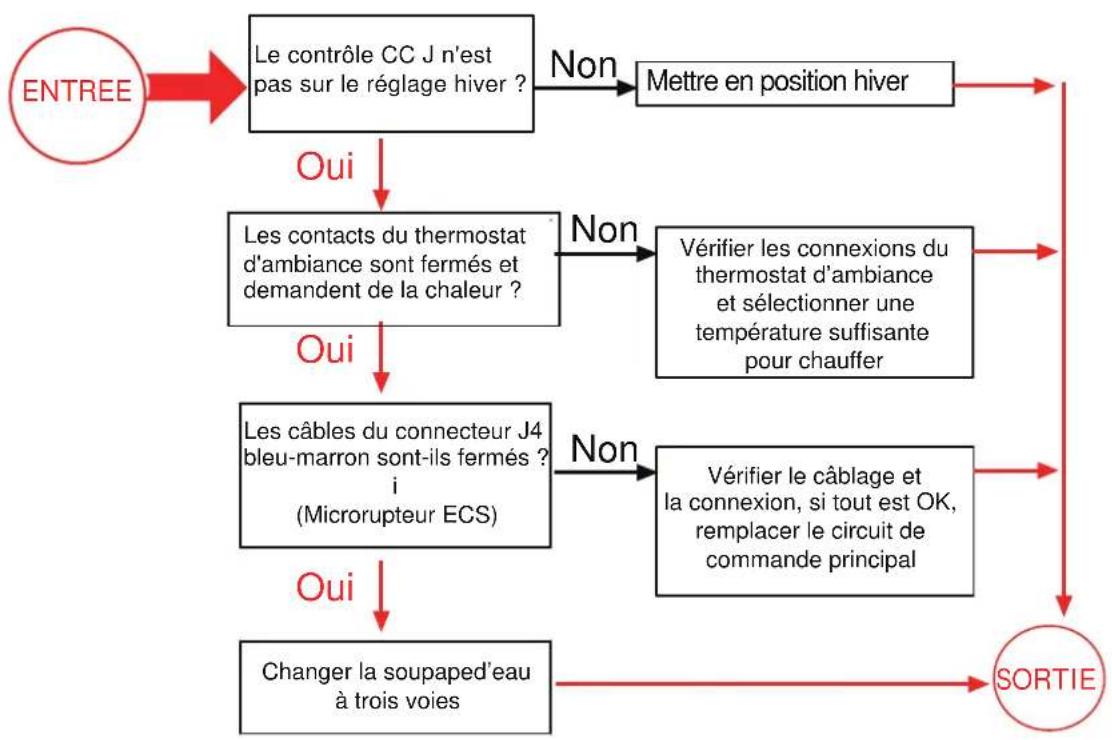

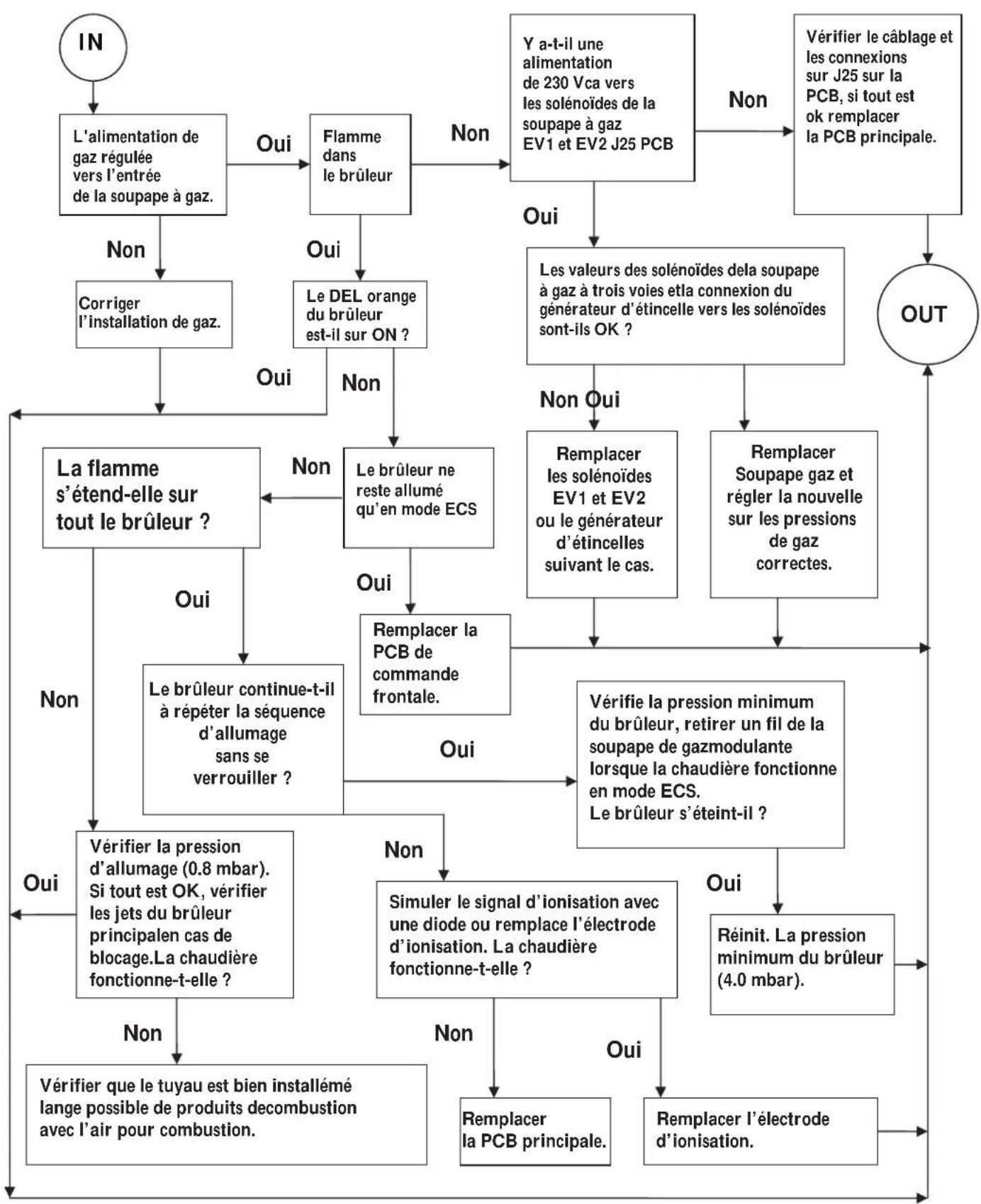

Schémas dépannage 17
Montage et demontage de l'unité hydraulique 25
Schémas fonctionnels 28
PCB schema de principe 34
1.- Caracteristiques
La chaudière FEB-24ED est un apparéil à fixation murale, à combustion étanche et à ventilation assistée.
Il s'agit d'une chaudière au gaz modulante contrôle par un microprocesseur permettant de fournir aussi bien du chauffage central que de l'eau chaude pour le foyer.
La chaudière 24kW intégre une modulation électronique continue et a une
une puissance de sortie située entre 7,6 kW et 23,7 kW (6 536 et 20 382 Kcal/h).

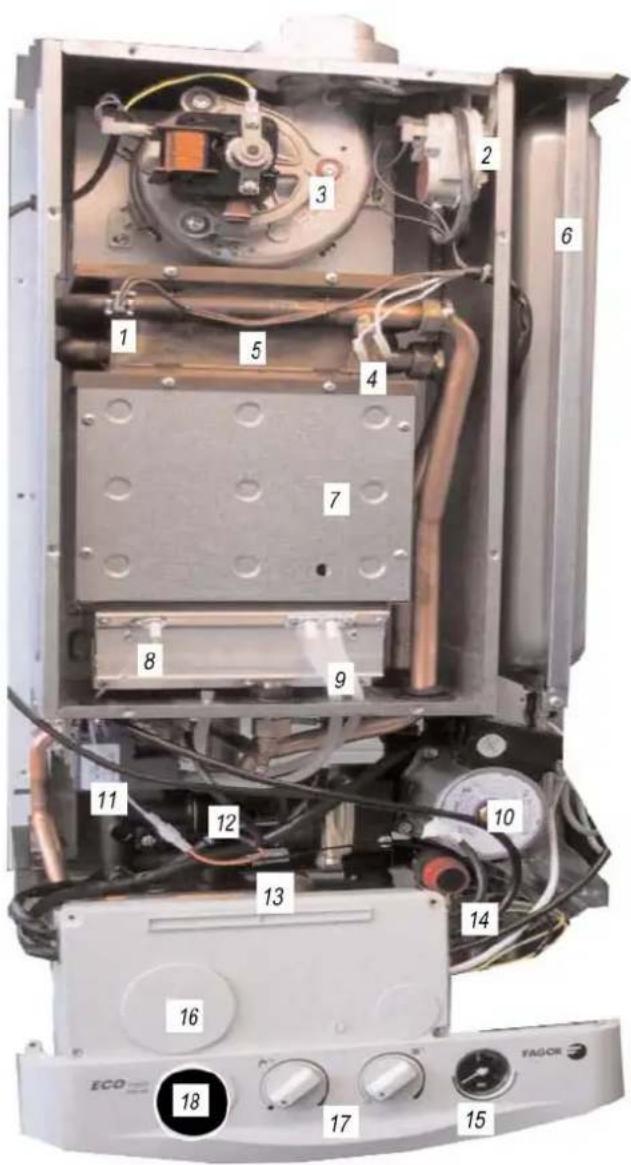

FEB-24ED
- Thermistor du chauffage central
- Interrupteur de pression d'air
- Ventilateur
- Thermostat de limite supérieure
- Cuivre pour échange de chaleur
- Vase d'expansion
- Chambre de combustion
- Electrode d'ionisation
- Électrodes d'allumage
- Pompe de circulation avec évacuation automatique de l'air
- Soupape à gaz modulante
12 Montage hydraulique - Thermistor ECS
- Soupape de sécurité
- Manometre
- Panneau d'accès PCB
- Panneau de contrôle
- Horloge
2.- Description du fonctionnement
2.1.- Description générale
2.1.1.- Circuit hydraulique

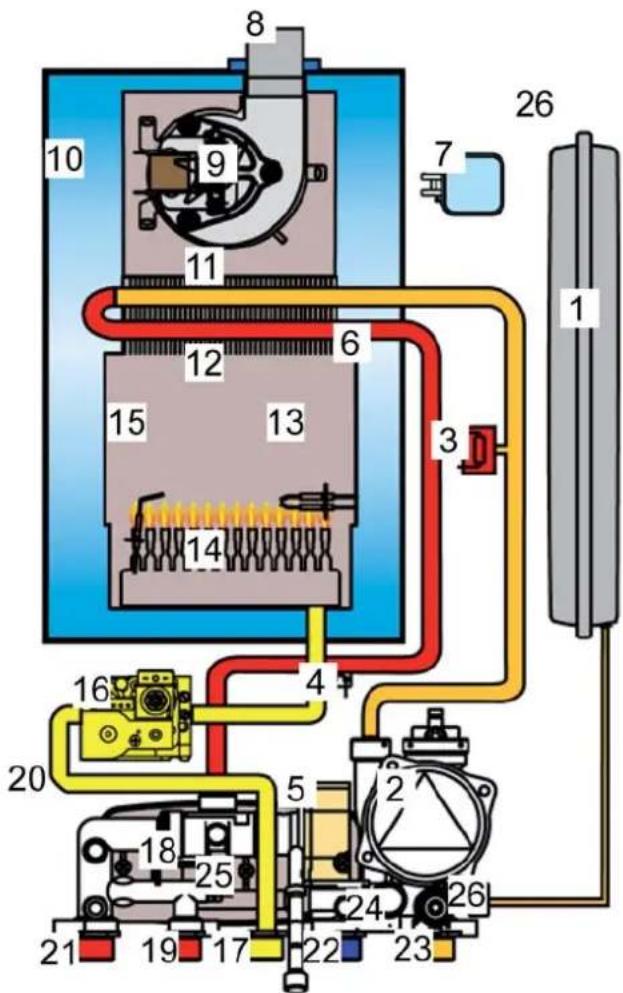

Circuit hydraulic
FEB-24ED
- Vase d'expansion
- Pompe
- Interrupteurassepression
- Thermistor du chauffage central
- Soupape à trois voies
- Thermostat de limite supérieure
- Interrupteur de pression d'air
- Diffuseur
- Ventilateur
- Coffre d'air etanche
- Cuivre pour échange de chaleur
- Chambre de combustion
- Électrodes d'allumage
- Brûleur principal
- Electrode d'ionisation
- Soupape à gaz modulante
- Admission de gaz
- Thermistor ECS
19.Sortie eau chaude - Échangeur de chaleur à plaque
- Débit CC
- Arrivée eau froide
- Retour CC.
- Soupape de sécurité
- By-pass
- Soupape de vidange CC
Description et fonction des composants hydrauliques :

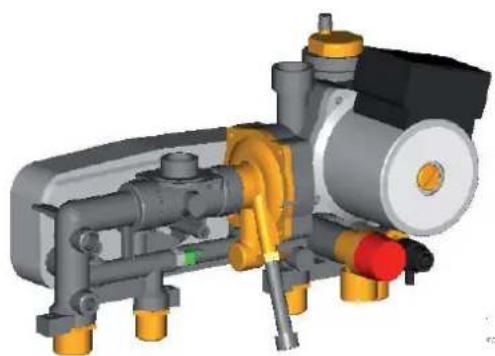

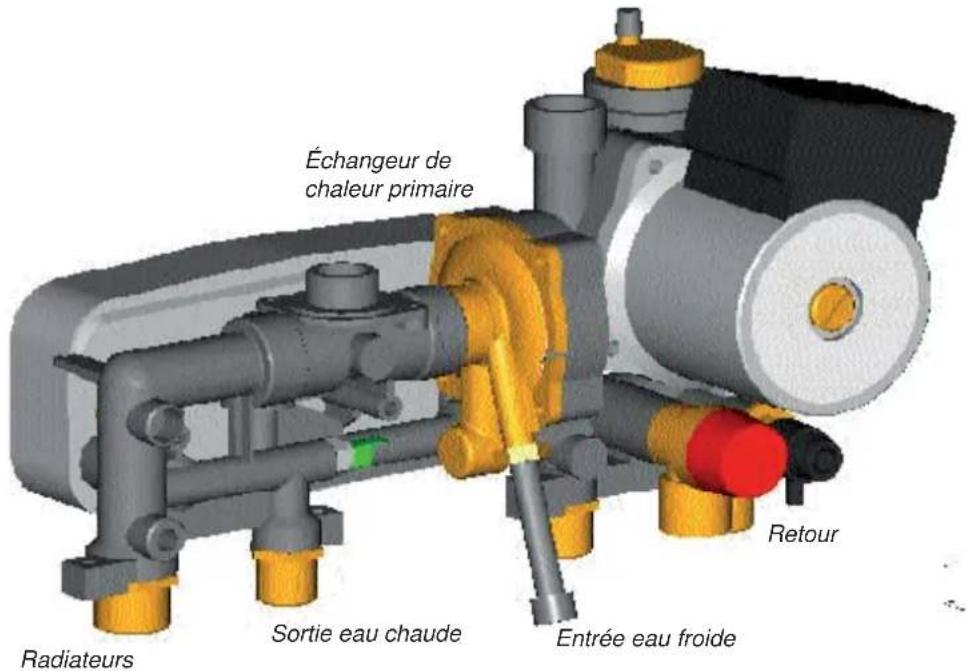

Unité hydraulique compacte : (Numéro de piece MCB2190)
L'unité est composée de plusieurs éléments hydrauliques : pompe de circulation, soupape de sécurité, soupape de vidange, échangeur de chaleur à plaque, soupape à trois voies, réducteur de débit, soupape de vidange automatique et by-pass automatique. L'ensemble constitue une unité compacte.
Échangeur de chaleur primaire
THERMISTOR ECS
-
Pompe 4. Échangeur de chaleur à plaque
-
Thermistor ECS
-
Soupape de décharge de 5. Soupape à trois voies pression
- Soupape de vidange 6. Évacuation automatique de l'air
Élévation de la pompe de circulation :(Nombre de piece MCB3050)
Fonctionne dans les deux modes CC et ECS. Circulation du circuit primaire, que ce soit vers les radiateurs ou vers l'échangeur de chaleur à plaque en mode ECS. La pompe allie un système antiblocage automatique et manuel.
Sa capacité a une hauteur manometrique de 5 metres pour la chaudière 24 Kw.
Soupape de sécurité :
Également appelée soupape de supression, elle évite que la pression ne dépasse 3 bars dans le circuit de chauffage. NE PAS UTILISER POUR LA VIDANGE DE LA CHAUDIÈRE.
Soupape de vidange
Cet élément permet de purger le circuit de chauffage. Actionnée à la main, située sur le côte droit de la soupape de sécurité. (Nombre de piece MCB2180)

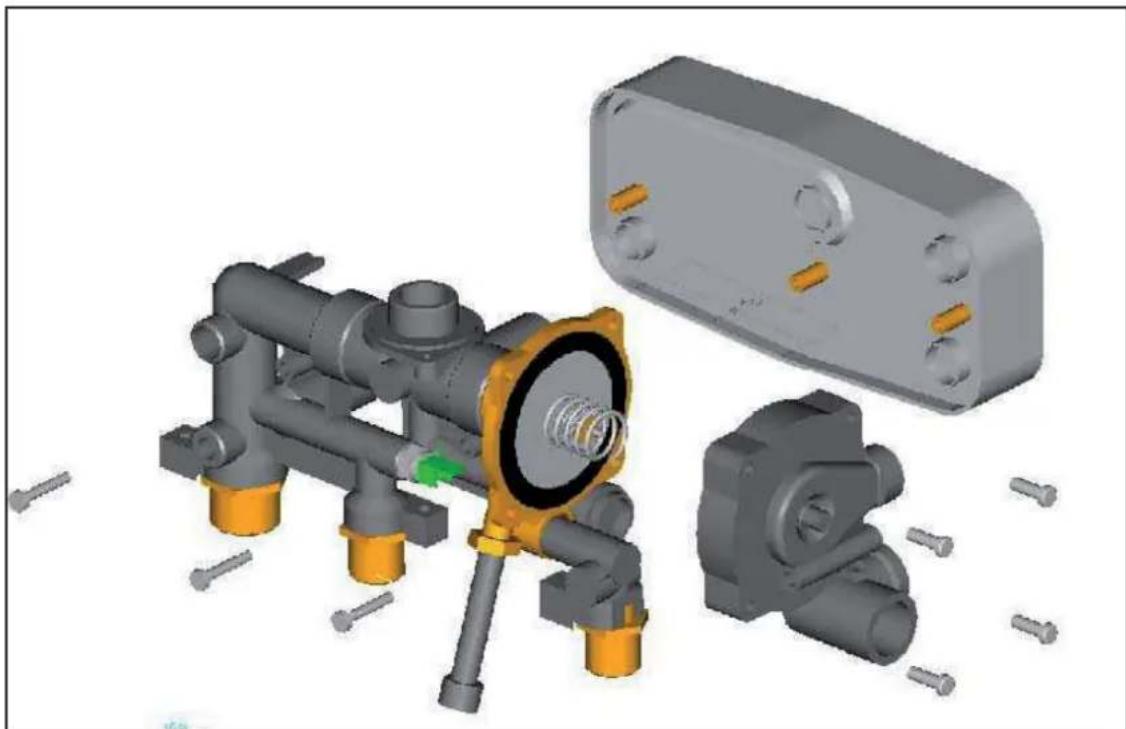

Soupape à trois voies :
Integrée à l'unité hydraulique, elle fonctionne depuis qu'un robinet est ouvert.
Cette action active le microrupteur et transfere le circuit primaire depuis les radiateurs vers l'échangeur de chaleur à plaque
afin de produit l'eau chaude pour les robinets.
(Number de piece MCB2190 unité complete)

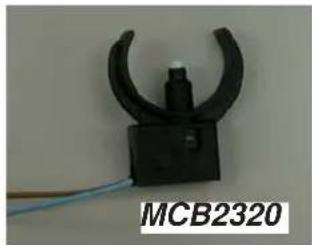

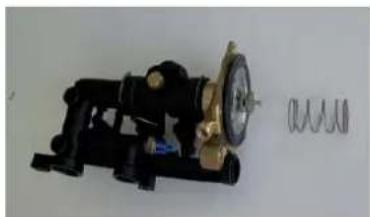

Microrupteur
Situé dans le logement de la membrane en lait-ton de la soupape à trois voies. Il s'active lorsque l'interrupteur blanc en pointe situé sur le pouvoir de la membrane en mode CC est libéré lorsque le pouvoir de la membrane passse la soupape à trois voies en mode ECS.
Cette action passé la PCB en mode ECS permettant à la chaudière d'initier la série d'allumage. (Nombre de piece MCB2320)
Réducteur de débit
Situé dans l'unité hydraulique entre le joint d'entrée en laiton et le conduit d'admission froid de l'unité hydraulique. Cet élément réduit le début d'eau entrant dans la chaudière à dix litres par minute. (Numéro de piece MCB2240)
REMARQUE
CE RÉDUCTEUR N'EST PAS FOURNI AVEC LES NOUVELLES UNITS HYDRAULIQUES. VEILLEZ À CE QUE CET ÉLÉMENT SOIT REMIS EN PLACE DANS L'UNITE HYDRAULIQUE SI DES TRAVAUX Y ONT ETÉ EFFECTUés
Vase d'expansion : (Numéro de piece MCB2005)
Le vase d'expansion est un réceptacle hermétique équipé de deux chambres séparées par une membrane SBR. L'une des chambres contient de l'azote (air) et l'autre est remplie d'eau provenant du circuit de chauffage. Sa capacité est de 7 litres.
Il a pour fonction d'absorber l'augmentation du volume dans le circuit d'eau chaude lors du processus de chauffe.
Le niveau d'expansion réalisé par le vase d'expansion est fonction de la température sélectionnée par l'utilisateur pour le circuit de chauffage et du volume total de ce dernier.
By-pass automatique :
Le by-pass se trouve dans l'unité hydraulique. Il unit la sortie de chauffage et le retard.
Il est preréglé et ne s'ouvre que lorsque la pression entre l'entrée et la sortie du bypass dépasse 0,3 b
Il s'active lorsque se produit une perte de charge importante dans le circuit et que la pompe éprouve alors des difficultés à déplacer l'eau. Lorsque le by-pass s'ouvre, une quantité d'eau circulant jusqu'àlors vers les radiateurs est transférée directement vers le tuyau de retour, facilitant ainsi le travail de la pompe.

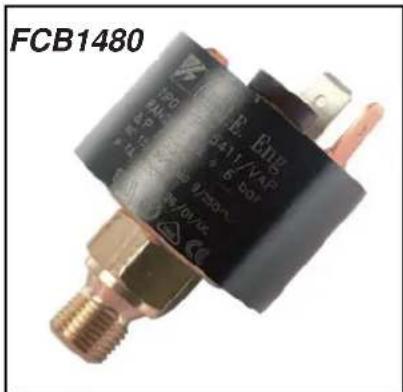

Interrupteurassepressiondechauffagecentral: (Numéro de pièceFCB1480)
Cet élément indique que la pression dans le circuit de chauffage est correcte. Si la pression est inférieure à 0,5 bars, l'interrupteur s'ouvre et la chaudière se verrouille (F3)
La pression dans le vase d'expansion est de 1 bar, avec une pression de 0 dans le circuit de chauffage
85v ca Microrupteur de retour 18vcc microrupteur sortie 18v cc Pression d'air retour 18v cc Pression d'air sortie 18vcc HLstat sortie18vcc HLstat sortie18vcc LPSretour 18vcc LPS sortie 18vcc

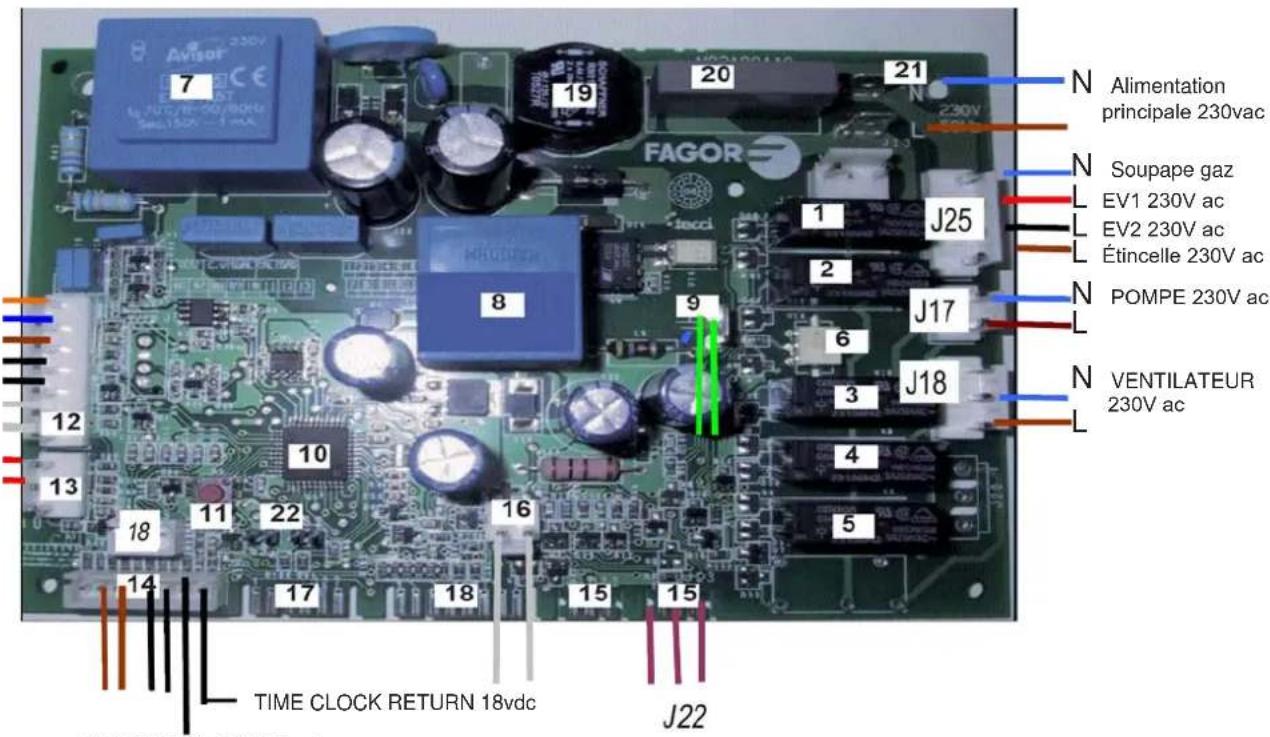

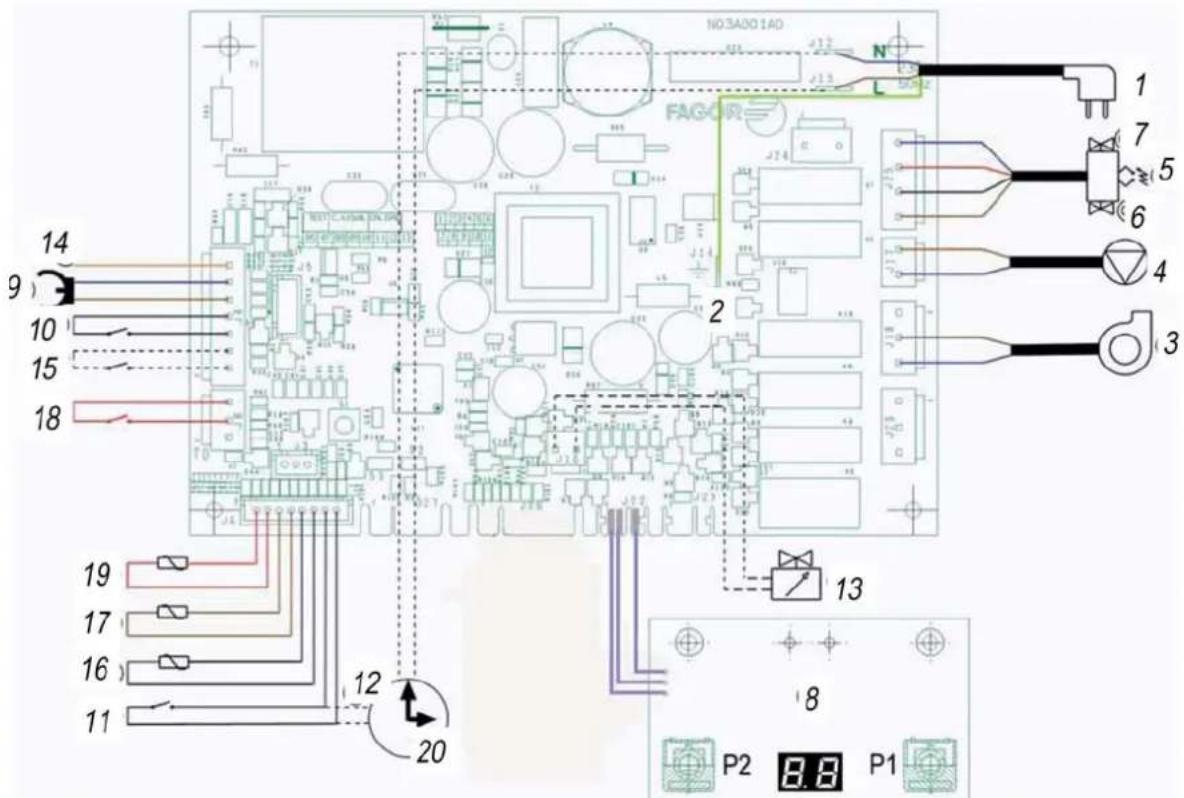

2.1.2.- PCB principale (Numero de piece MCB3000)
TIME CLOCK OUT 18 v dc
| 1 ECS RELAI ANTI-GEL (J24) (NON UTILISÉ SUR FEB-24ED) |
| 2 RELAI SOUPAPE GAZ 1 EV1 (J25) (220VAC) |
| 3 RELAI SOUPAPE GAZ 2 EV2 (J25) (220VAC) |
| 4 RELAI POMPE (J17) |
| 5 RELAI VENTILATEUR (J18) |
| 6 « Opto triac » ÉTINCELLES (J25) |
| 7 TRANSFORMATEUR (Ionisation 70-80 VAC) |
| 8 TRANSFORMATEUR (FONCTIONS TABLEAU PRINCIPAL) |
| 9 TERRE |
| 10 MICROPROCESSEUR CONTROLLE |
| 11 BOUTON POUSSOIR POUR TEST |
| 12 (J1) 4) ENTRÉES NUMÉRIQUES (INTERRUPTEUR DE PRESSION D'AIR, THERMOSTAT H.L., ...). |
| 13 (J8) INTERRUPEUR BASSE PRESSION |
| 14 (J6) ECS ET THERMISTORS DE CHAUFFAGE, THERMOSTAT D'AMBIANCE, SONDE EXTERNE |
| 15 (J2) 2 OU J23) CONNECTEUR AFFICHAGE PCB (3 FILS VIOLETS) |
| 16 (J16) SOUPAPE GAZ MODULANTE (18 VDC) |
| 17 (J27) PORT POUR LOGICIEL |
| 18 PORT AUTO TEST |
| 19 FILtre DE SUPPRESSION |
| 20 FILtre DE SUPPRESSION |
| 21 CONNECTEURS D'ALIMENTATION ELECTRIQUE PRINCIPALE (230V, 50Hz) |
Sécurité antigel :
Lorsque la température (lue par le thermistor de chauffage) chute à 6^ , la pompe se met en route jusqu'à atteindre 9^ . Si la température continue à chuter et que le thermistor lit moins de 3^ , la chaudière s'allume à la puissance minimum jusqu'à ce que la température du circuit de chauffage attigne 20^ après que la pompe a fonctionné pendant 30 minutes de plus. Si la pompe a fonctionné pendant 1 heures, la PCB lit la
température. Si celle-ci se trouve entre 3^ et 6^ , la pompe s'arrête.
Si le brûleur fonctionne pendant plus de 3 heures, le circuit de contrôle l'arrête, lit la température et si celle-ci est inférieure à 3^ , le brûleur se rallume.

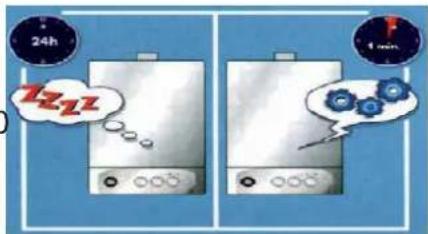

Sécurité antiblocage de la pompe : (Maintenance)
Si la pompe n'a pas fonctionné durant les dernières 23 heures, la PCB la mettra en route pendant 30 secondes.
Surchauffe :
Si le thermistor de chauffage detecte une température inférieure à 50^ et que la sortie est supérieure à 95% , après 5 minutes, la chaudière s'eteint puis se rallume.

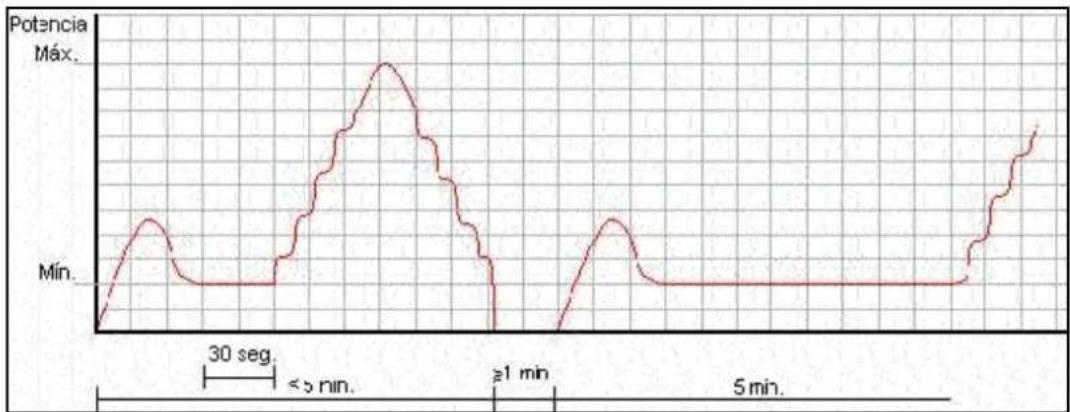

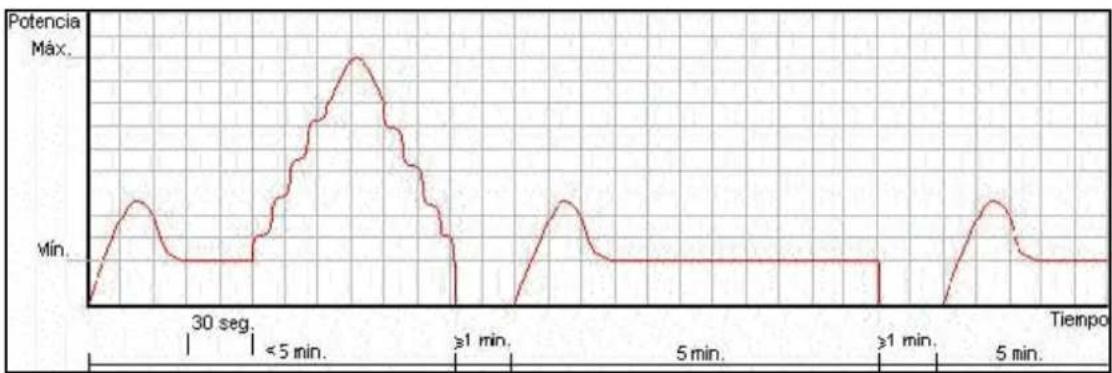

Logique floue
Ce programme n'agit qu'en mode chauffage central. Son but est de détecter la taille de la charge de chauffage connectée à la chaudière et de réduire la consommation de gaz superflue.
Durant la demande de chauffage, la chaudière ne fonctionne qu'au minimum de pression du brûleur (4,0mb propane) pendant les premières 30 secondes après l'allumage de la flamme. ÀpRES cette période de brûlage minimum, la chaudière module pour augmenter la puissance du système de chauffage, si nécessaire.
Si la température de chauffage sélectionnée est atteinte en moins de 5 minutes, le cycle de chauffage suivant s'étendra sur une période de brûlage minimum de 5 minutes.
Si le brûleur continue à brûler à la puissance minimum pendant 5 minutes sans redémarrage, le processus de modulation peut alors commencer à augmenter la puissance du brûleur si nécessaire.
Si pendant les 5 minutes à la puissance minimum, la chaudière s'eteint, la sequence précédente se repete.
Sécurité Point de réglage

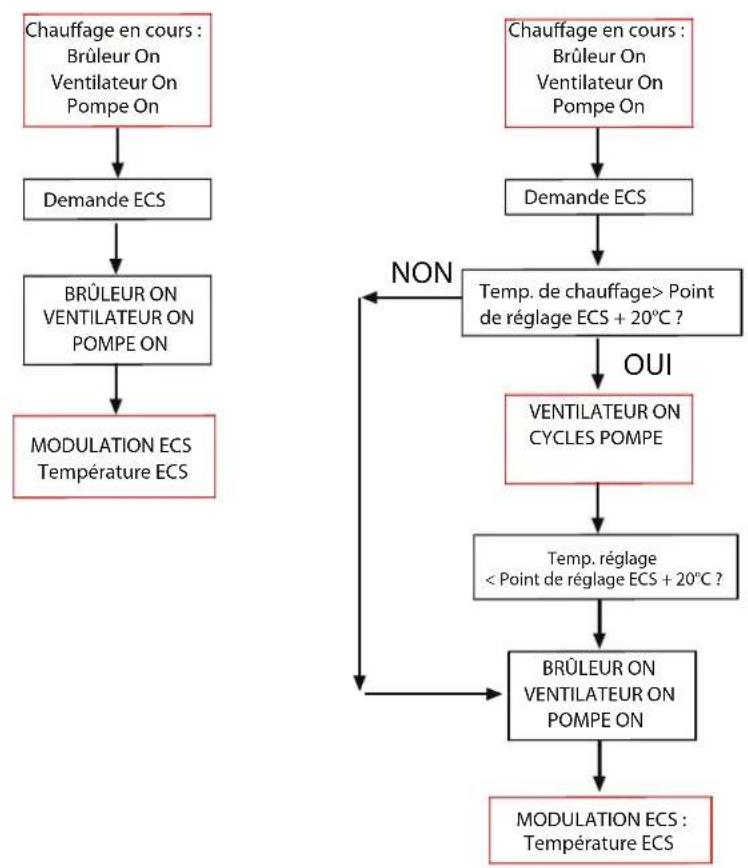

Lorsque la chaudière fonctionne en mode ECS, le brûleur est allumé au moins à la puissance minimum et les besoin en énergie ECS sont inférieurs à la puissance minimum.
La situation precedente entrainera ce qui suit si la température ECS est supérieure à celle sélectionnée (+8^) ou +4^ pendant plus de 15 secondes, alors la chaudière commence à fonctionner en mode cyclique ON-OFF.
Lorsque la chaudière fonctionne en mode ON-OFF, elle démarre au moins 8 secondes et s'arrête pendant au moins 4 secondes, fonctionnant toujours à la puissance minimum. La chaudière sort du mode ON-OFF lorsque la température ECS est inférieure au point de réglage -4^ C ou que la température ECS est inférieure au point de réglage ECS pendant plus de 45 secondes et la chaudière commence à réguler à nouveau.
Sécurité 85^
Lorsque le mode ECS est en cours, si la température du circuit primaire atteint les 85^ , la chaudière ne pourrait pas dépasser (par modulation) les 85^ . Cette sécurité fonctionne si la température ECS est inférieure à la température ECS selectionnée.
Sécurité 88°C
Lorsque le mode ECS est en cours, si la température du circuit primaire atteint les 88^ C la soupape à gaz se ferme et le brûleur s'arrête, la pompe continue à fonctionner afin de réduire la température du circuit primaire. Lorsque la température du circuit primaire atteint la température ECS selectionnée de +20^ , la chaudière se rallume et module.
Sécurité 92^ (sans demande ECS)
Si la valeur du thermistor de chauffage atteint 92^ , la pompe fonctionnera par cycles de 10 secondes, demarrant et arrêtant. Si la température reste élevée, la pompe continuaera ses cycles jusqu'à ce qu'une baisse de température soit détectée.
Sécurité 180 minutes :
Lorsque le brûleur fonctionne sans s'arrêter pendant 180 minutes, il s'est int pour un moment si nécessaire, puis il se rallume.
Composants de contrôle et de sécurité :
PCB principale :
Ce circuit régit le fonctionnement correct de toutes les fonctions de la chaudière.
Thermostat de limite supérieure : (Numéro de piece MCB2250)
Il est en contact direct avec l'échangeur de chaleur principal (poche sèche). Il contrôle la température du circuit de refoulement, protégeant ainsi la chaudière HL STAT de la surchauffe. Il arrête à 102^
Normalement, les contacts de ce thermostat sont fermés. Lorsque le thermostat est activé, la chaudière se verrouille (blocage F4). Le thermostat se réinitialise automatiquement, même si l'erreur F4 devra être réinitialisée depuis le panneau de contrôle.
Thermistors :
Il y a deux thermistors incorpore à la chaudière. Le thermistor ECS est visse dans la soupape à 3 voies à la sortie d'eau chaude et en contact direct avec l'eau chaude-sortant de la chaudière. (Numéro de piece FCB1080) les thermistors défaillants ou
erronés provoqueront le verrouillage de la chaudière avec F11. (N.B. la chaudière ne lira les valeurs de ce thermistor qu'en mode eau chaude)
Le thermistor de chauffage central se trouve sur le côte gauche de l'échangeur de chaleur primaire. Ce thermistor contrôle la température du circuit primaire dans la chaudière.
Le thermistor est également responsable de la première étape dans la protection contre la surchauffe. Toute surchauffe dans la chaudière est détectée et régulée par la pompe réalisant des cycles de 10 secondes jusqu'à atteindre la valeur la plus)basse.
Le thermistor lit également la température pour la protection antigel intégrée ! Les thermistors défaillants ou erreés provoqueront le verrouillage de la chaudière (F13) (Nombre de piece MCB2245)
Remarque : Lorque le chauffage est en route et suivant les valeurs presentées dans le tableau ci-dessous, si le thermistor est errone, la chaudière se verrouille. Elle se réinitialise automatiquement lorsque la valeur de fonctionnement est saisie. En mode ECS, la chaudière continue à fonctionner même si levoyant affiche une erreur. La chaudière utilise le thermistor de chauffage pour réguler la température ECS.
| Relation entre température - tension et résistance nominale du thermistor | ||
| Température (°C) | Tension (Volts) | Résistance (k) |
| 85 0.92 1 | 44 | |
| 80 1.01 1 | 65 | |
| 75 1.15 1 | 91 | |
| 70 1.28 2 | 21 | |
| 65 1.41 2 | 57 | |
| 60 1.54 2 | 99 | |
| 55 1.71 3 | 51 | |
| 50 1.93 4 | 13 | |
| 45 2.13 4 | 87 | |
| 40 2.34 5 | 78 | |
| 35 2.55 6 | 89 | |
Caracteristiques des composants du gaz :

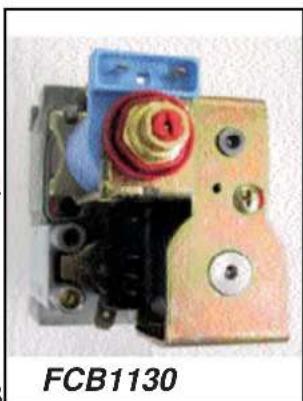

Soupape gaz : (Numero de piece FCB1130)
Il s'agit de l'un des composants les plus importants de la chaudière. Il contrôle la puissance de sortie, la consommation de gaz, la combustion et la modulation.
La soupape SIT-845 SIGMA est équipée de deux soupapes de sécurité on/off alimentées par la PCB à 230V AC, en plus d'une soupape de modulation également alimentée par la PCB en DC, permettant une modulation continue.
La soupape possède deux embouts de test : (A) est l'entrée de pression, (B) la sortie de pression à partir de la section de modulation de la soupape (La pression du brûleur peut également être testée sur le tuyau d'entrée vers le brûleur)
Générateur d'étincelles Cet élément à deux fonctions : la première est de créé une tension elevée sur les electrodes d'allumage. L'unité fournit également une connexion pour le 230v ca depuis la PCB vers les deux solenoides de la soupape à gaz (EV1 + EV2)
Numéro de piece MCB3055
Modulation de la pression du gaz :
Il s'agit d'une chaudière à modulation progressive, ce qui peut dire qu'elle ajusté automatiquement sa consommation de gaz aux besoin de l'utilisateur.
Lorsque la chaudière doit chauffer l'eau à la puissance maximale, la pression du gaz vers le brûleur est maximale. Inversement, si la modulation est au minimum, elle utilise une puissance et une pression minimales vers le brûleur.
La pression du gaz vers le brûleur varie en fonction du type de gaz (propane/naturel)
2.1.4-Circuit d'air
Caracteristiques des composants du circuit d'air :
Ventilateur: (Numéro de piece MCB2105)
Le ventilateur sert à faire entrer de l'air de l'extérieur et à évacue
les gaz brûlés produits durant la combustion. Le ventilateur de la
chaudiere 24Kw a une puissance de 35W. (Numero de piece MCB2030)
Interrupteur de pression d'air : (Numéro de piece MCB2105)
Cet élément vérifie que le ventilateur fonctionne, qu'aucune obstruction n'est présente dans le tuyau ou le tuyau diffuseur. Il vérifie également que le tuyau est installé et fonctionne correctement chaudière 24kW -> interrupteur de pression 140/89Pa
Si un interrupteur de pression est calibre à 140/89 Pa, par exemple, cela signifie que les contacts de l'interrupteur de pression sont activés à une pression différentielle de 140Pa (1,4 mb) et désactivés à 89Pa (.89 mb).
Pour mesurer la pression différentielle, il faut d'abord mesurer la pression grâce à la colonne d'eau de l'une des jauges Venturi, puis avec la colonne d'eau de l'autre. Le résultat sera la somme des deux.
Ces données ne doivent être considérées que comme des valeurs approximatives, car des variations de quelques Pascals surviennent pendant les mesures lorsque le
ventilateur fonctionne.
Tuyau diffuseur: (Numéro de piece MCB2100)
Il est emboité dans le tuyau de sortie du ventilateur. Lorsque l'air ou les gaz des tuyaux passent à travers, une différence de pression se produit, laquelle doit être suffisante pour activer l'interrupteur de pression différentielle de l'air.
NE PAS OUBLIER QUE PENDANT LES PÉRIODES D'ARRÉT LE TUYAU DIFFUSEUR PEUT ÉTRÉ OBSTRUÉ PAR DES INSECTES. IL FAUDRA DONC LE RETIRER ET LE NETTOYER IL NE FONCTIONNERA CORRECTEMENT QUE SI SA PARTIE LA PLUS LONGUE EST PLACÉE VERS LE HAUT
Détection de défaillances et d'erreurs :
Les différents types de défaillances de la chaudière seront signalés par unvoyant de verrouillage :

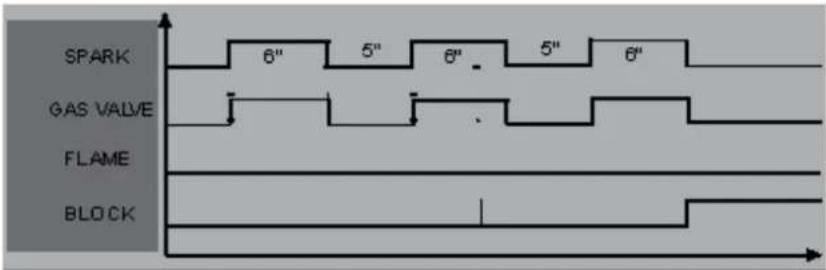

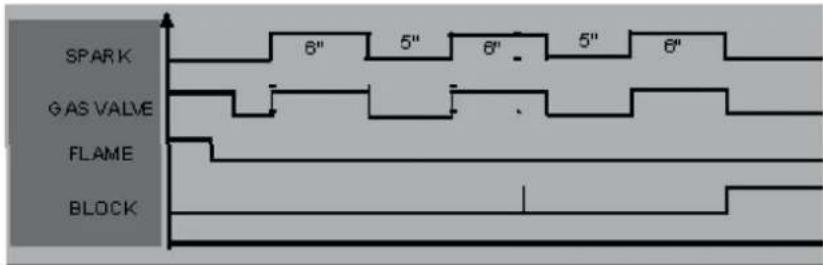

F01

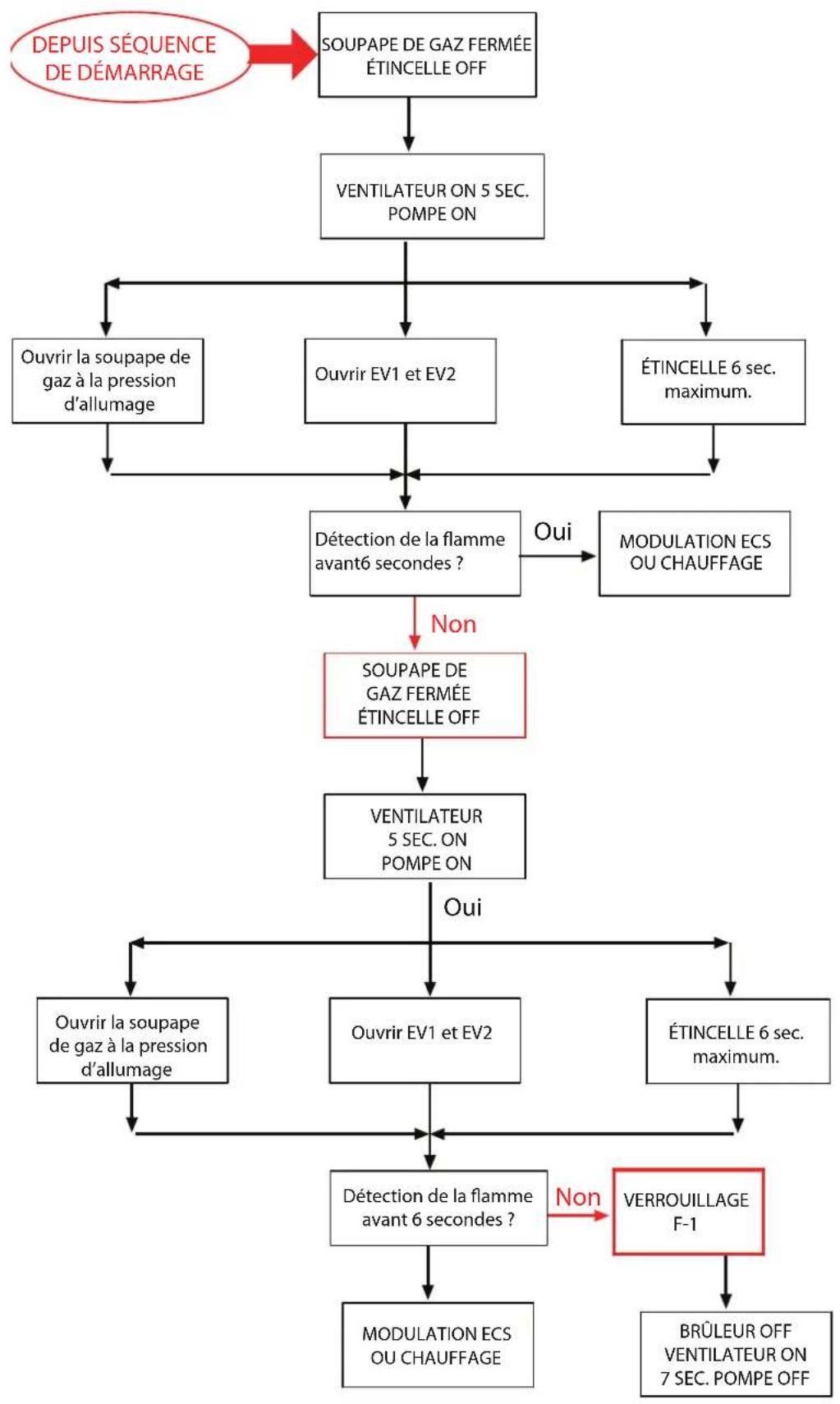

La chaudière tente de s'allumer trois fois : chaque série dure 6 secondes (I) pour chaque série le temps d'arrêt est de 5 secondes si l'électrode d'onisation ne déteche pas la flamme W la chaudière severrouille (F1)
bar
Lorsque la chaudière fonctionne et que la flamme ne s'allume pas en raison d'une défaillance de la soupape à gaz ou de l'électrode d'onisation, après une seconde sans détector de flamme, la chaudière s'eteint (soupapes de gaz). Elle tentera de s'allumer à nouveau. Si aucune flamme n'est détectée, elle se verrouille (F1)
CAUSES POSSIBLES
-PAS DE GAZ
-PAS D'ETINCELLE
-SOUPAPE A GAZ DÉFECTUEUSE
-ÉLECTRODE D'IONISATION DEFECTUEUSE
-PCB DÉFECTUEUSE
F02
Durant le processus d'allumage, la PCB vérifie que les contacts de l'interrupteur de pression d'air sont ouverts avant le démarrage du ventilateur. Si après 3 minutes ils restent fermés, alors la chaudière se verrouille F2 (F21 DANS HISTORIQUE DES ERREURS).
Durant le processus d'allumage, la PCB vérifie que les contacts de l'interrupteur de pression d'air sont fermés. Si après 6 minutes ils restent ouverts, la chaudière se verrouille.
Si les contacts de l'interrupteur de pression d'air s'ouvrent pendant que la chaudière tente un autre allumage, le processus démarre après 2 secondes. Si l'interrupteur de pression d'air ne se ferme pas après 6 minutes, la chaudière se verrouille F2 (F22 F23 HISTORIQUE DES ERREURS).
Causes possibles :
- Défaillance du ventilateur
- Défaillance de l'interrupteur de pression d'air
- Obstruction dans le tuyau ou dans le tuyau diffuseur.
- Défaillance de la PCB
F03
Si la pression dans le circuit de chauffage tombe sous 0,5b ou que l'interrupteur de masse pression du chauffage central est defaillant (contacts ouverts), la chaudière se verrouille. (F31 OU 32 HISTORIQUE DES ERREURS).
F04
Si le thermostat de limite supérieure se met en route à 102^ ou s'il est defaillant (contacts ouverts), la chaudière se verrouille.
F05
Si l'une des protections du programme de contrôle de la chaudière fait défaut, celle-ci se verrouille. L'utilisateur ne peut pas passer outre cette défaillance, le circuit reste bloqué. (F 51 À 58 HISTORIQUE DES ERREURS)
F06
La chaudière se verrouille si une flâme est détectée dans les cas suivants :
Si le brûleur s'allume avant l'ouverture de la soupape à gaz et que la flamme est détectée pendant 6 secondes.
Si le brûleur s'éteint après la ferméture de la soupape à gaz, mais que la flamme continue à brûler pendant 6 secondes.
Lorsque la chaudière se verrouille suite à la défaillance ci-dessus, la pompe et le ventilateur
démarrent ou continuant à fonctionner. Cette erreur peut être réinitialisée par l'utilisateur.
F8
En cas de défaillance du panneau de contrôle de la PCB, F8 sera affiché pour indiquer que la PCB de commande doit être remplacée. (Numéro de piece MCB3005)
F10
Cette erreur survient en cas de problème avec la soupape à gaz ou la PCB. Lorsque le brûleur étèint les solénoïdes de la soupape à gaz. Ils se ferment un par un jusqu'à l'extinction de la flamme. Si la flamme dure plus de 5 secondes, la PCB tente à nouveau de l'éteindre en déconnectant le solénoïde défailleant la première fois. Si une flamme est toujours détectée après une deuxieme série d'extinction, la chaudière se verrouille.
Causes possibles :
- Défaillance de la PCB (l'une des electrosoupapes relais est endommagée)
- Défaillance de la soupape à gaz
F11
Survient lorsque le thermistor ECS est erroné, ouvert ou court-circuité. Si cette erreur survient, le mode chauffage fonctionnera normalement et le mode ECS égalément, mais en utilisant le thermistor de chauffage comme reférence pour la chaleur ECS. Cette erreur se réinitialise toute seule lorsque le thermistor est correct.
F13
Il s'agit d'une défaillance du thermistor de chauffage, qu'il soit erroné, ouvert ou court-circuité. Si cette erreur survient, la chaudière se verrouille. Cette erreur est réinitialisable, lorsque le thermistor fonctionne à nouveau normalement.
Causes possibles :
- Défaillance du thermistor de chauffage
- Défaillance de la PCB
- Minimum très élevé
NC
Pas de communication. Il s'agit d'une erreur de communication entre le circuit de contrôle principal et le
circuit du panneau frontal.
REMARQUE: Outre les codes d'erreur, le mot « Err. » peut également apparaître sur le panneau de contrôle.
Signification : s'il apparait sur l'écran à 4 chiffres, il n'y a pas de communication entre la carte de contrôle et la carte du panneau de commande.
Cela peut être dû à une mauvaise connexion du cable à 5 voies unissant les deux PCB; "Err." peut également apparaître très brièvement lorsque la chaudière est branchée sur secteur ou passé en mode auto-test. Dans ce cas, "Err." n'indique pas nécessairement une erreur.
Dans l'unité auto-test, les codes d'erreur sont conservés comme suit : F18 Erreur d'allumage (F1)
F 21, F22
Défaillance dans le système d'interruption de la pression. Pendant le démarrage avant de chauffer et avant le démarrage du ventilateur les contacts APS doivent être ouverts. Le verrouillage se produit au bout de 3 minutes, si ces contacts restent fermes (F21)
Si les contacts sont ouverts avant le démarrage et ne se ferment pas au bout de 6 minutes, le verrouillage se produit après 6 minutes maximum. (F22)
F31
Défaillance dans le circuit d'eau de la chaudière. Le circuit de chauffage est vide ou la pression détectée est inférieure à 0,5 bar
F 32
Défaillance dans le circuit d'eau de la chaudière. L'interrupteurasse pression du chauffage central est defaillant ou déconnecté
Il s'agit de fautes électroniques internes du circuit de commande principal.
F61
Erreur dans la détction de la flamme. Détction de la flamme dans le brûleur après la fermeture de la soupape à gaz.
F62
Erreur dans la détction de la flamme. Détction de la flamme pendant 10 secondes lorsqu'la chaudière
ne demande pas au bruleur de demarrer.
F63
Erreur dans la détction de la flamme. Détction de la flamme dans le brûleur après l'ouverture de la soupape à gaz.
Détention d'erreurs : Chaudière FEB-24ED

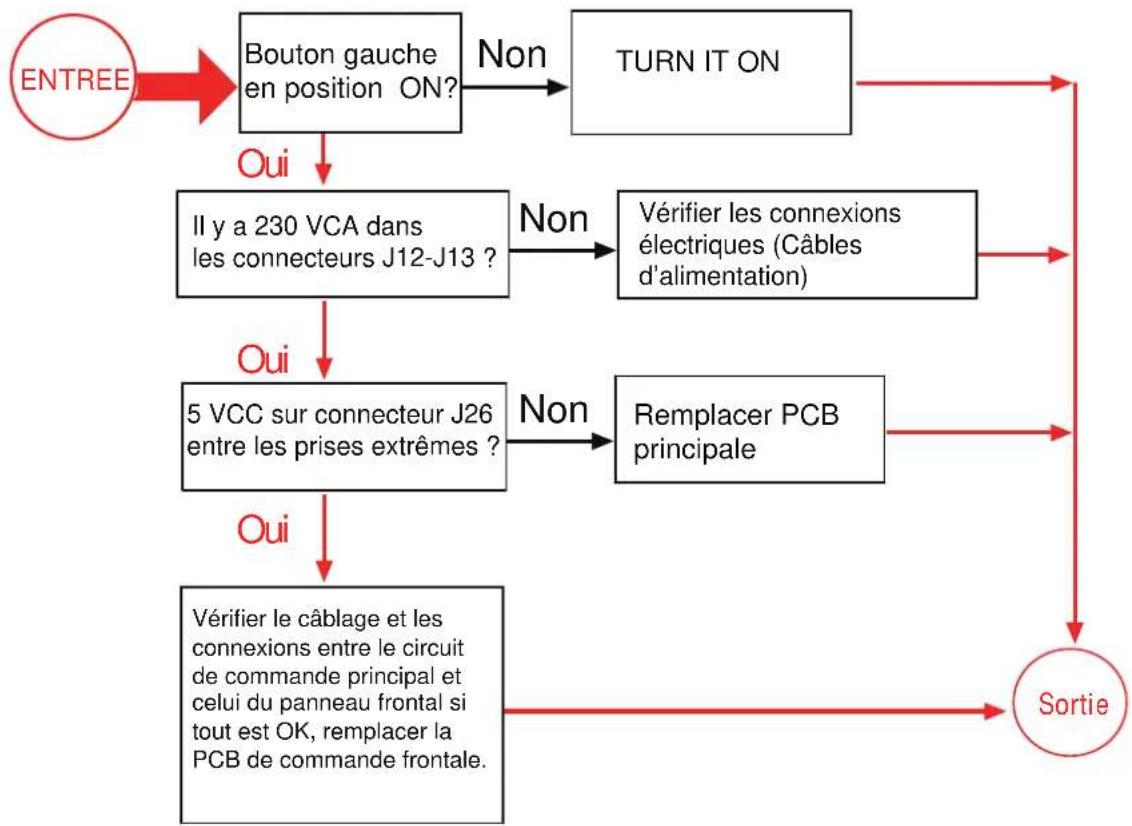

1 ALLUMAGE INCORRECT
2 ECS FONCTIONNE MAIS PAS LE CHAUFFAGE

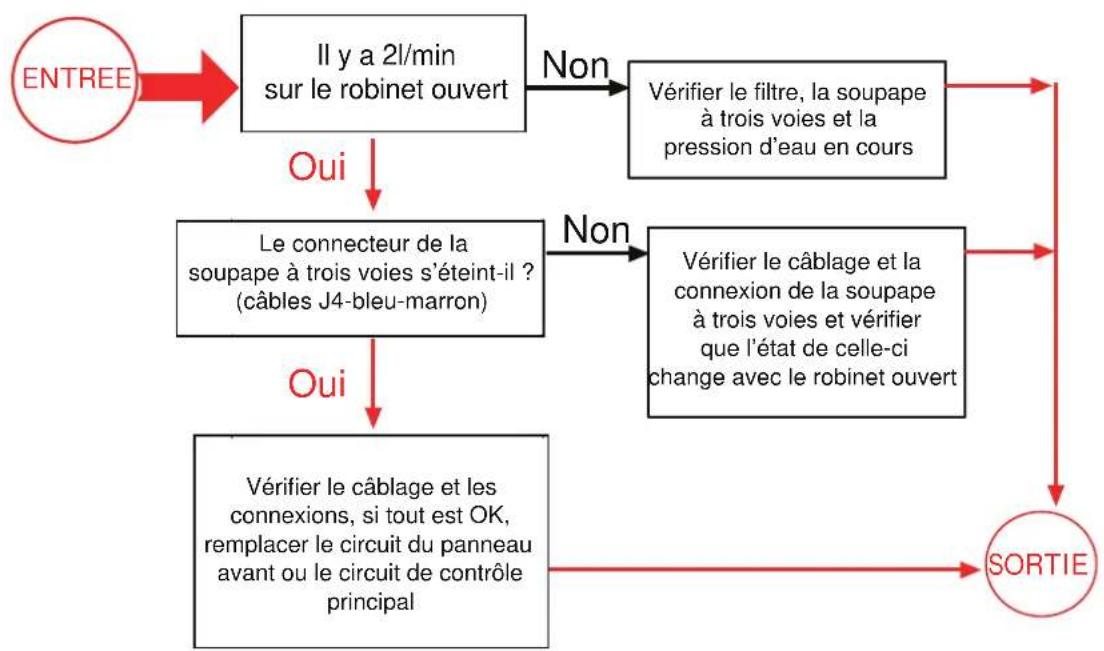

3 ECS NE FONCTIONNE PAS MAIS LE CHAUFFAGE OUI

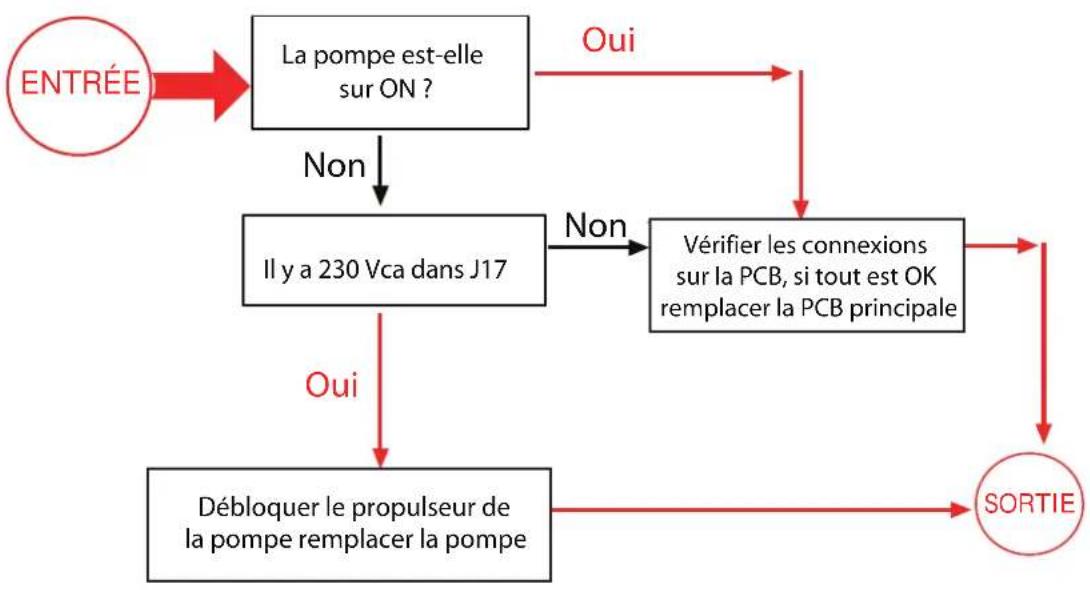

4A LA POMPE NE FONCTIONNE PAS

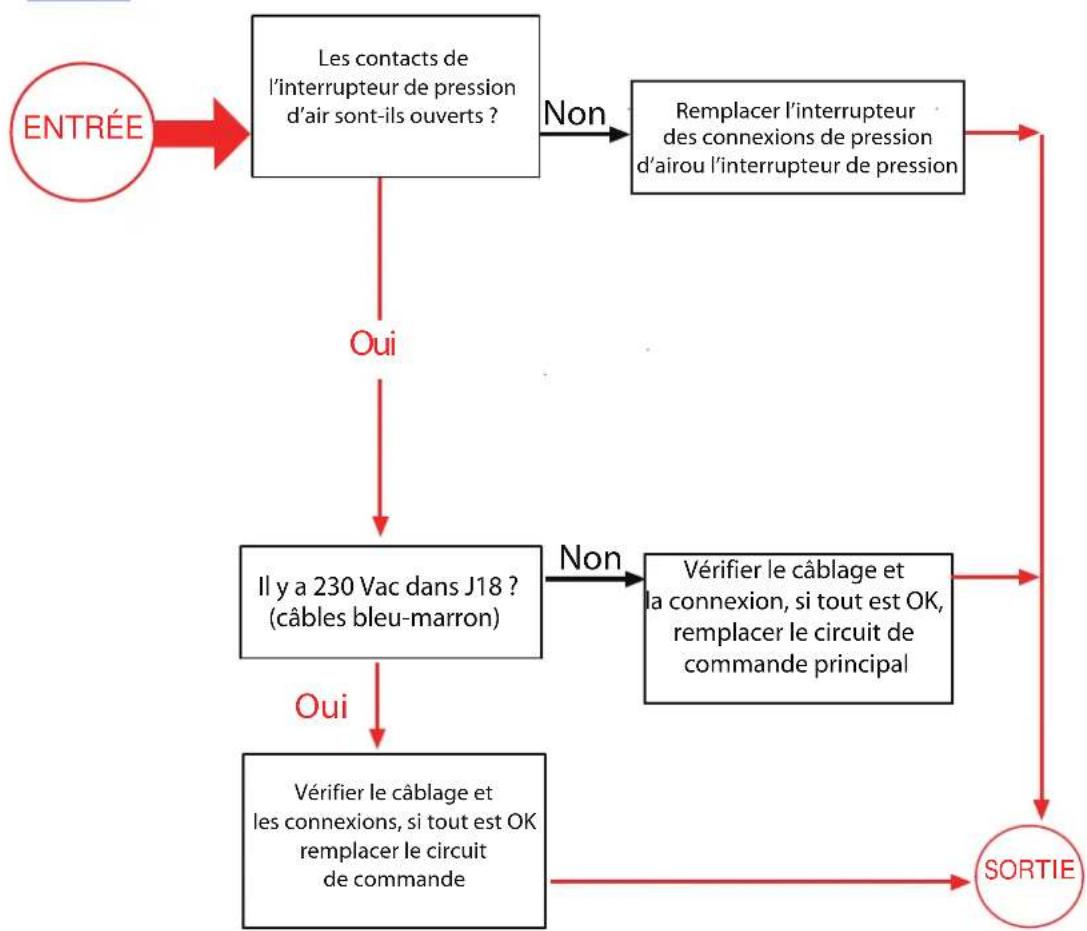

4B LE VENTILATEUR NE FONCTIONNE PAS
5

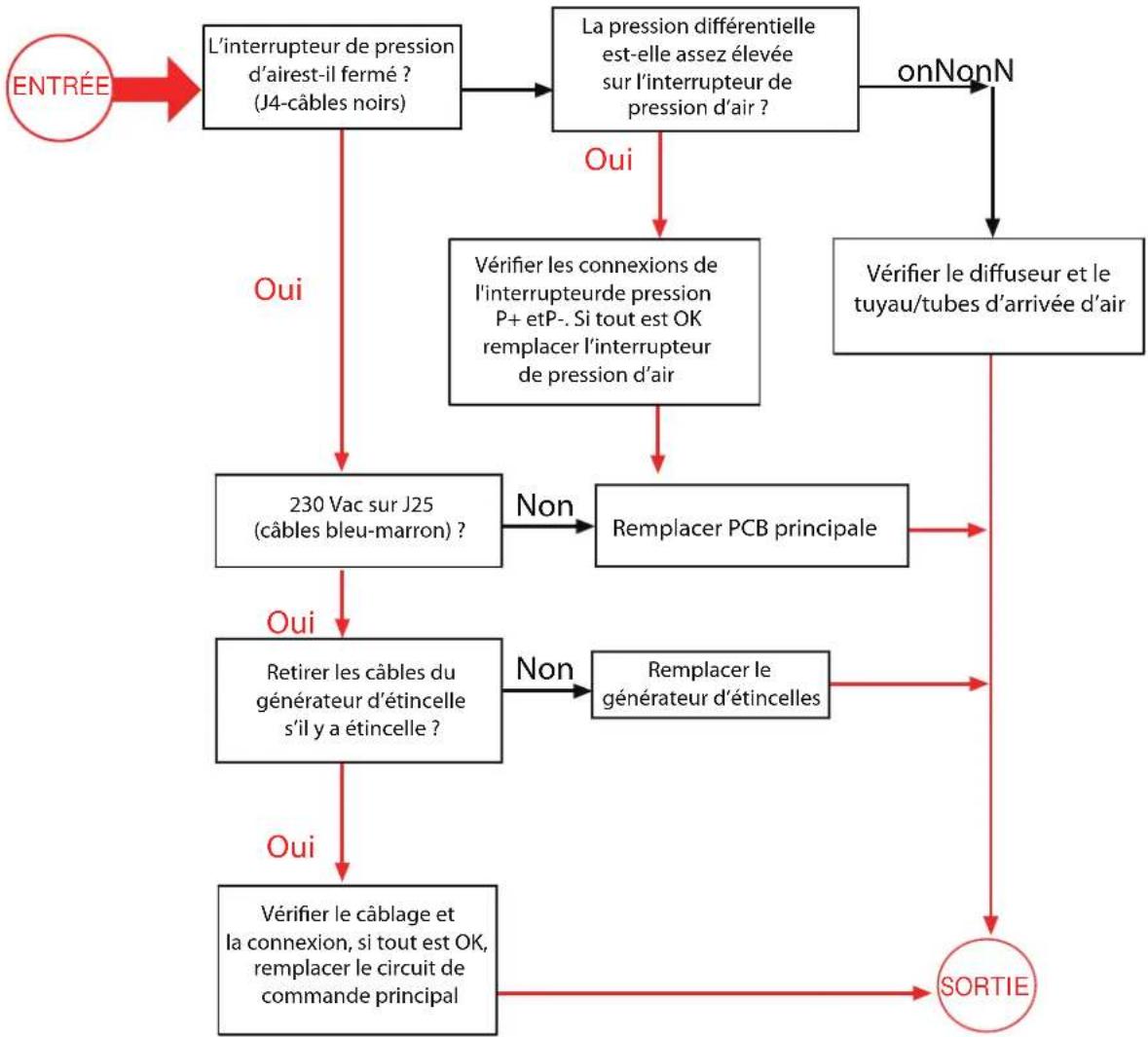

LA POMPE ET LE VENTILATEUR FONCTIONNENT MAIS IL N'Y A PAS D'ETINCELLE
6. L'ETINCELLE SE PRODUIT MAIS IL N'Y A PAS DE FLAMME/LA FLAMME S'ETEINT APRES ALLUMAGE.

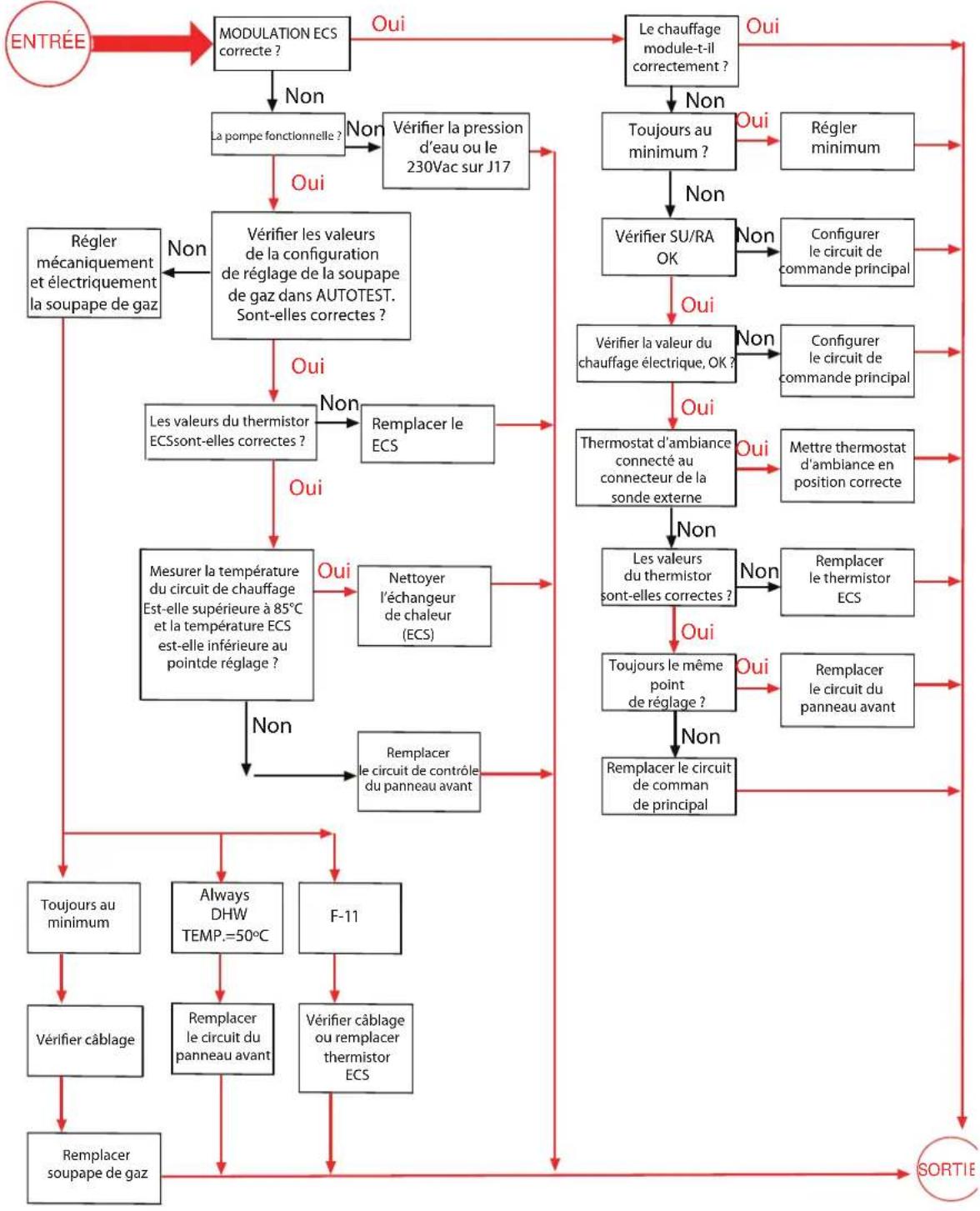

7 MODULATION INCORRECTE
8

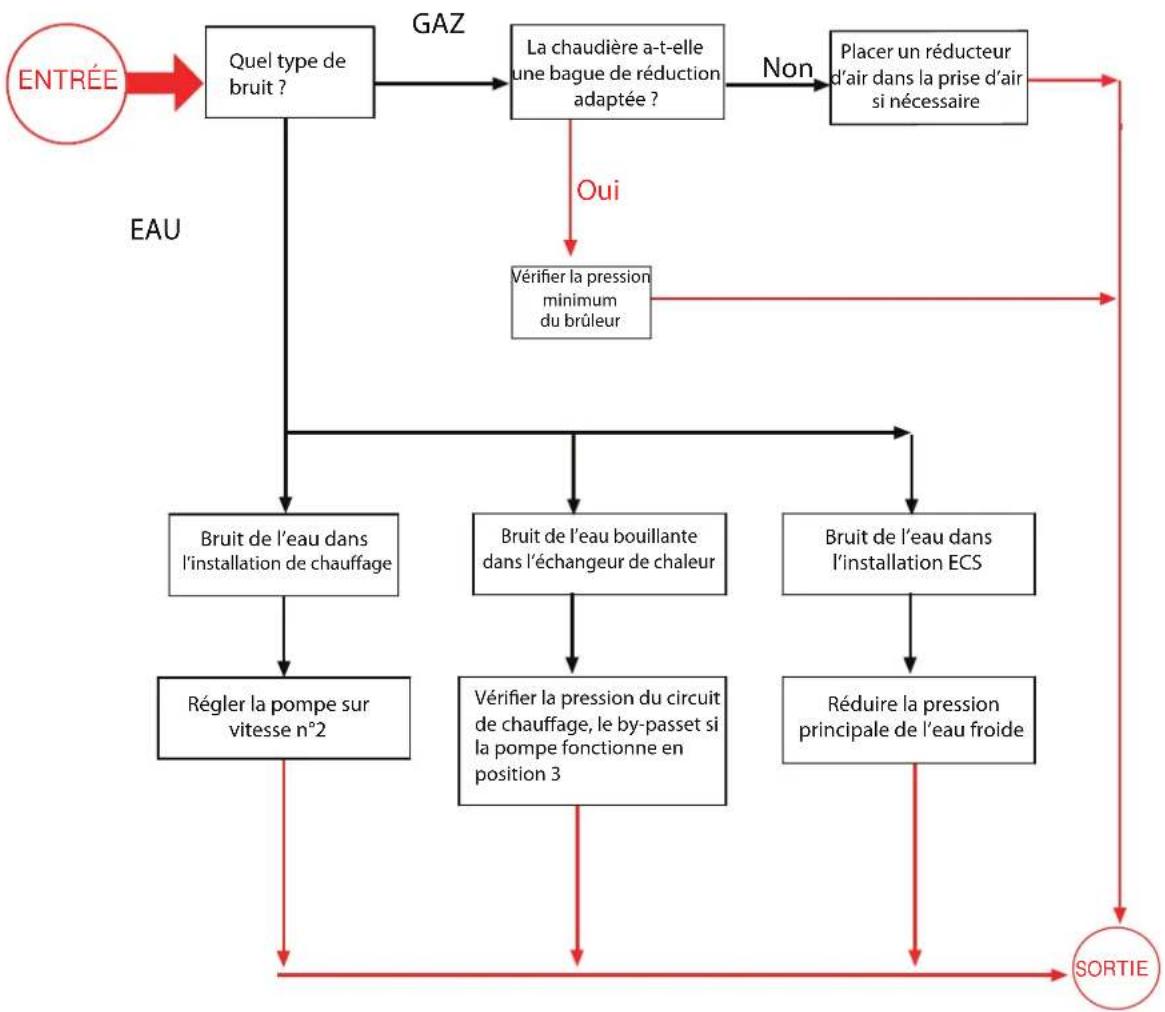

LA CHAUDIERÉ EMET DES BRUITS

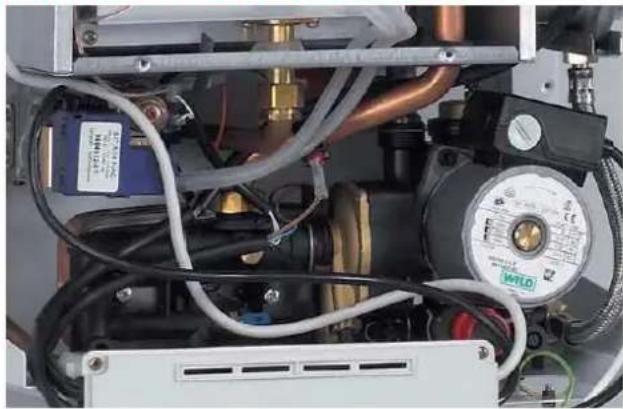

3.3- Instructions de montage et de démontage
VEUILLEZ NOTER QUE L'UNITE HYDRAULIQUE EST EQUIPEE D'UN REDUCTEUR DE DÉBIT. CELUI-CI SE TROUVE DANS L'ENTREE D'EAU FROIDE DANS L'UNITE. UNE ERREUR DANS LE MONTAGE DE CETTE
PARTIE ENTRAINERA UN DEBIT
EXCESSIF DE LA CHAUDIERE.
L'EAU SORTANT DU ROBINET
SERA ALORS TIEDE SAUF SI LE
DEBIT EST RÉDUIT AU Niveau DU ROBINET.
Changement de toute l'unité hydraulique :
- Vidanger les circuits de chauffage et d'ECS.
- Débrancher la chaudière du courant.
- Débrancher les connexions électriques, comme le microrupteur de la soupape
à trois voies ou les connexions du thermistor.
- Retirer le tuyau de return du chauffage (1) et celui (2) de l'unité hydraulique
- Retirer le capteur de pression du tuyau de return du chauffage pour une prise plus facile.
- Retirer le tuyau de sortie du chauffage (3) de l'échangeur de chaleurur principal
pour une prise plus facile.
- Retirer les vis fixant l'unité hydraulique à la base de la chaudière (elles se trouvent en dessous).
- Libérer l'unité hydraulique des connecteurs du dessous (entree et sortie ECS et entrée et sortie du chauffage).
Les arrivées d'eau n'ont pas besoin d'être retirees.
Changer l'échangeur de chaleur à plaque et le diaphragme de la soupape à 3 voies :
Pour changer ces éléments, il faut d'abord démonter une partie de l'unité hydraulique.
L'unité se divise en deux parties : unité 1 et unité 2 (voir photographie 25). Démontage de l'unité
1: (voir photographies 23 et 24)
- Vidanger les circuits de chauffage et d'ECS.
- Debrancher la chaudiere du courant.
- Débrancher les connexions électriques comme le microrupteur de la soupape à 3 voies et les connexions du thermistor.
- Retirer le tuyau de sortie d'eau (2) de l'unité hydraulique.
- Retirer le capteur de pression du tuyau de return du chauffage pour une prise plus facile.
- Retirer le tuyau de sortie du chauffage (3) de l'échangeur de chaleur pour une prise plus facile.
Retirer les vis fixant l'unité 1 à la base de la chaudière (elles se trouvent en dessous).
- Libérer l'unité 1 des connecteurs du dessous (entree et sortie ECS, entree et sortie chauffage).
Les arrivées d'eau n'ont pas besoin d'être retirees.
Changer l'échangeur de chaleur à plaque :
- Retirer les quatre vis fixant l'échangeur de chaleur à plaque à l'unité 1 (faites très attention avec les bagues en O, elles devraient être changées).
Changer la membrane de la soupape à 3 voies :
- Retirer d'abord l'échangeur de chaleur à plaque.
- Retirer le cache de la membrane (voir photographie 26).
Changer la pompe :
- Vidanger les circuits de chauffage et d'ECS.
- Retirer les quatre vis Allen fixant le corps de la pompe à l'unité hydraulique et PTRR la pompe.
- Retirer la connexion électrique entre la pompe et la PCB.
Changer la soupape de vidange :
- Vidanger le circuit de chauffage.
- Retirer la pompe et la pince fixant la soupape de vidange.
Changer les soupapes de sécurité et de vidange :
Soupapes de sécurité ou de vidange: 2 et 3.
- Vidanger le circuit de chauffage.
- Retirer la pince et.xxretirer la soupape.

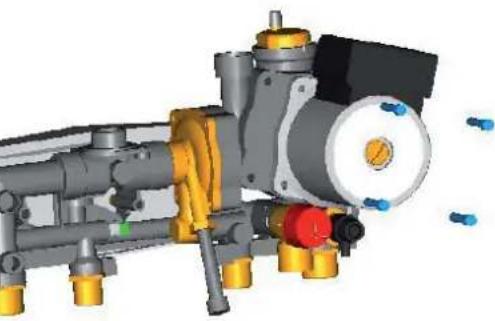

Changer le thermistor ECS :
Changer le thermistor ECS :
-
Vidanger le circuit ECS.
-
Retirer le thermistor et réutiliser la bague O existante.
- NE PAS SERRER EXCESSIVEMENT LE NOUVEAU THERMISTOR.

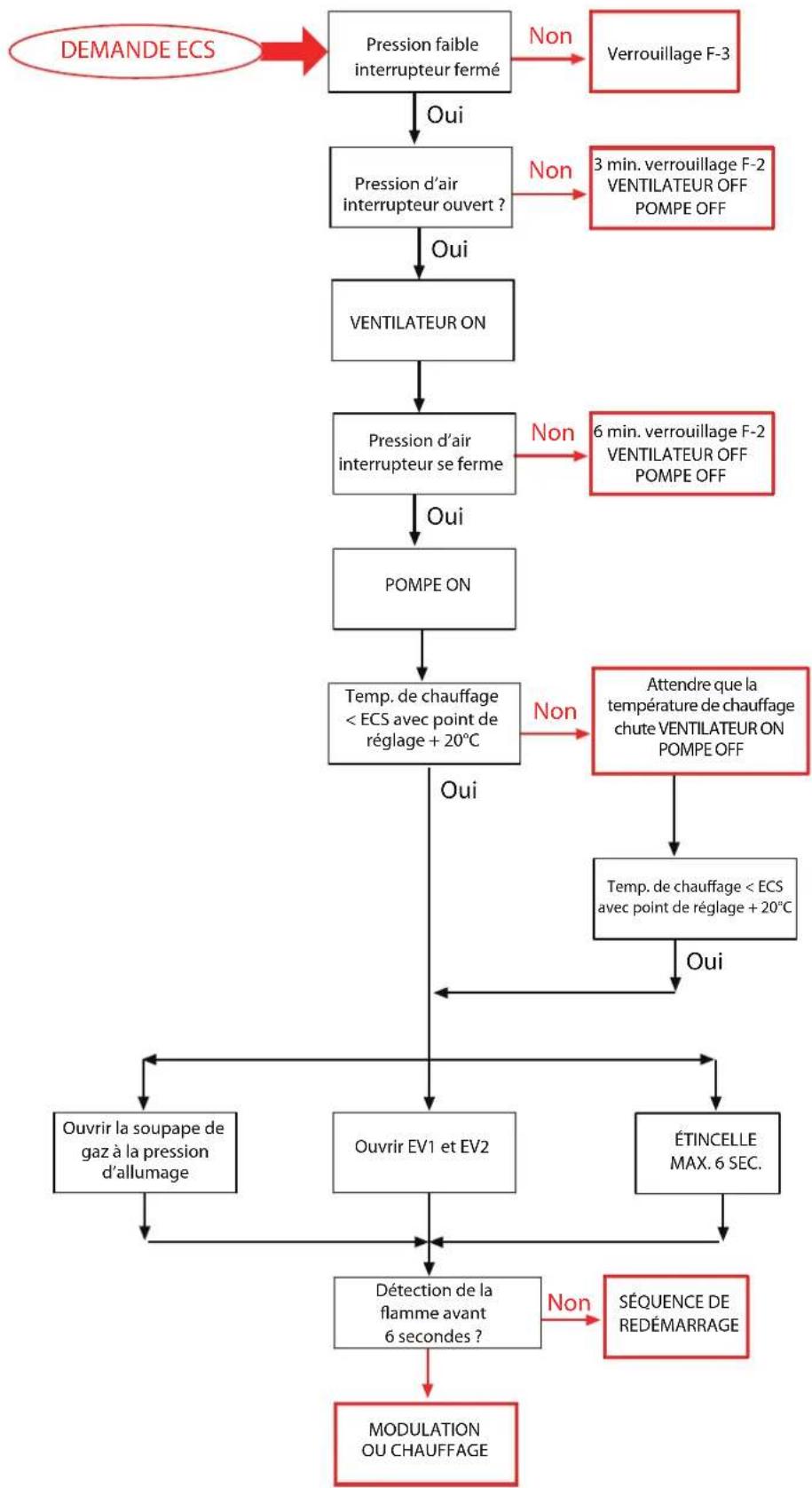

3.4.- Séquence d'allumage et séquence de démarrage ECS pour FEB-24ED

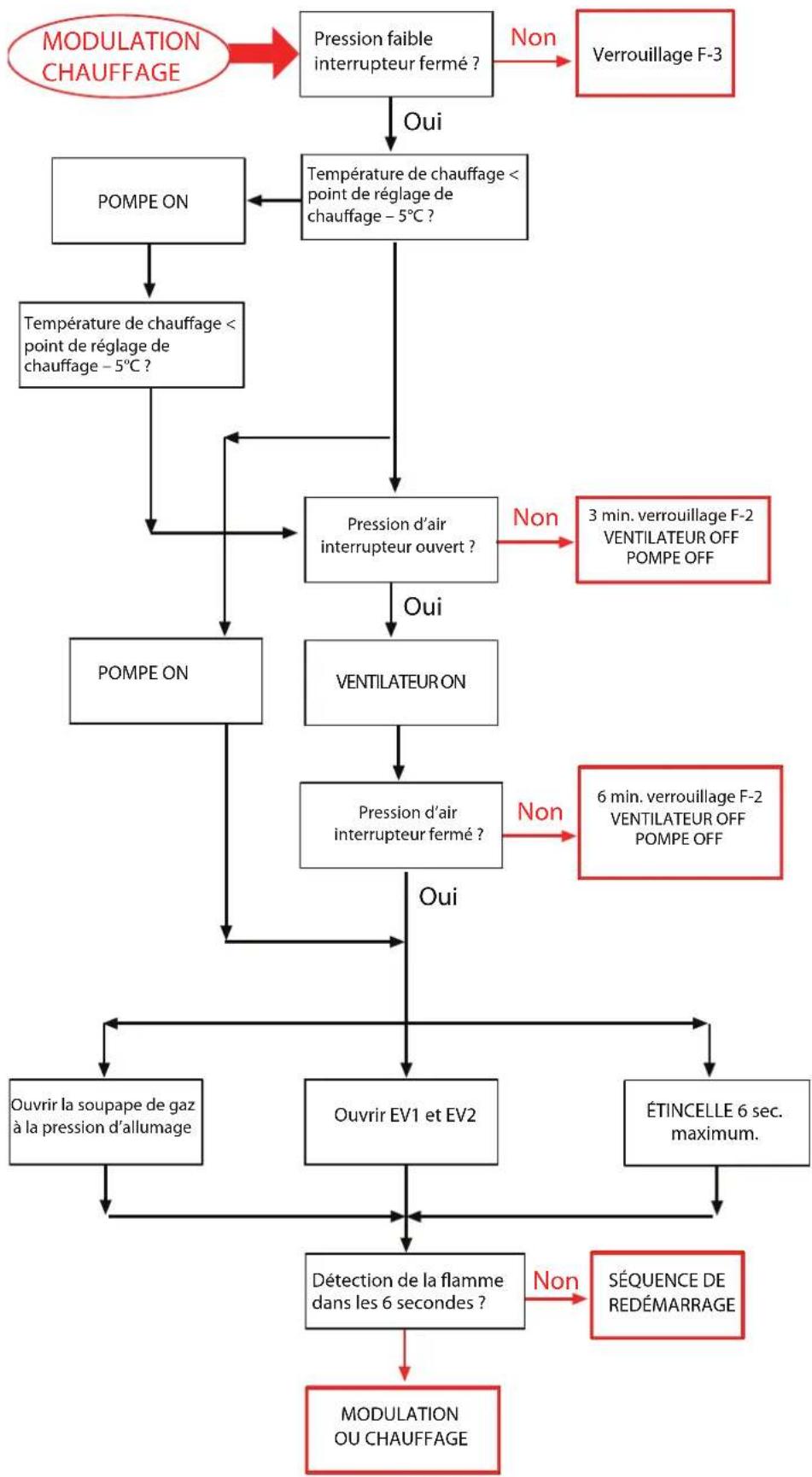

Sequence de démarrage du chauffage FEB-24ED
Répéter séquence de démarrage FEB-24ED
Sequence de changement de mode de fonctionnement : du chauffage à ECS.
Cycle pompe OFF Cycle pompe ON
Electrical Circuit diagrams: Schémas circuits électriques : FEB-24EDFEB-24ED
- Connexion electrique (230v ca)
- Terre
- Ventilateur (230v ca)
- Pompe (230v ca)
- Allumage (230v ca)
- Solénoïde soupape à gaz 1 (230v ca)
- Solénoïde soupape à gaz 2 (230v ca)
- Panneau de contrôle avant
- Microrupteur soupape à 3 voies
- Interrupteur de pression d'air
- Thermostat d'ambiance (en option)
-
Connexion horloge
-
Solénoïde de la soupape modulante
- Électrode d'ionisation
- Thermostat de limite supérieure
- Thermistor ECS
- Thermistor du chauffage central
- Interrupteurassepression CC
- Sonde externe
- Horloge (230 v ca)
MORCOPRODUCTS LTD
Morco House
Riverview Roas
Beverley
East Yorshire
HU17 OLD
Sales Telephone: 01482 325456
Technical Helpine: 01482 386586
Fax: 01482 212869
email: sales@morcoproducts.co.uk
