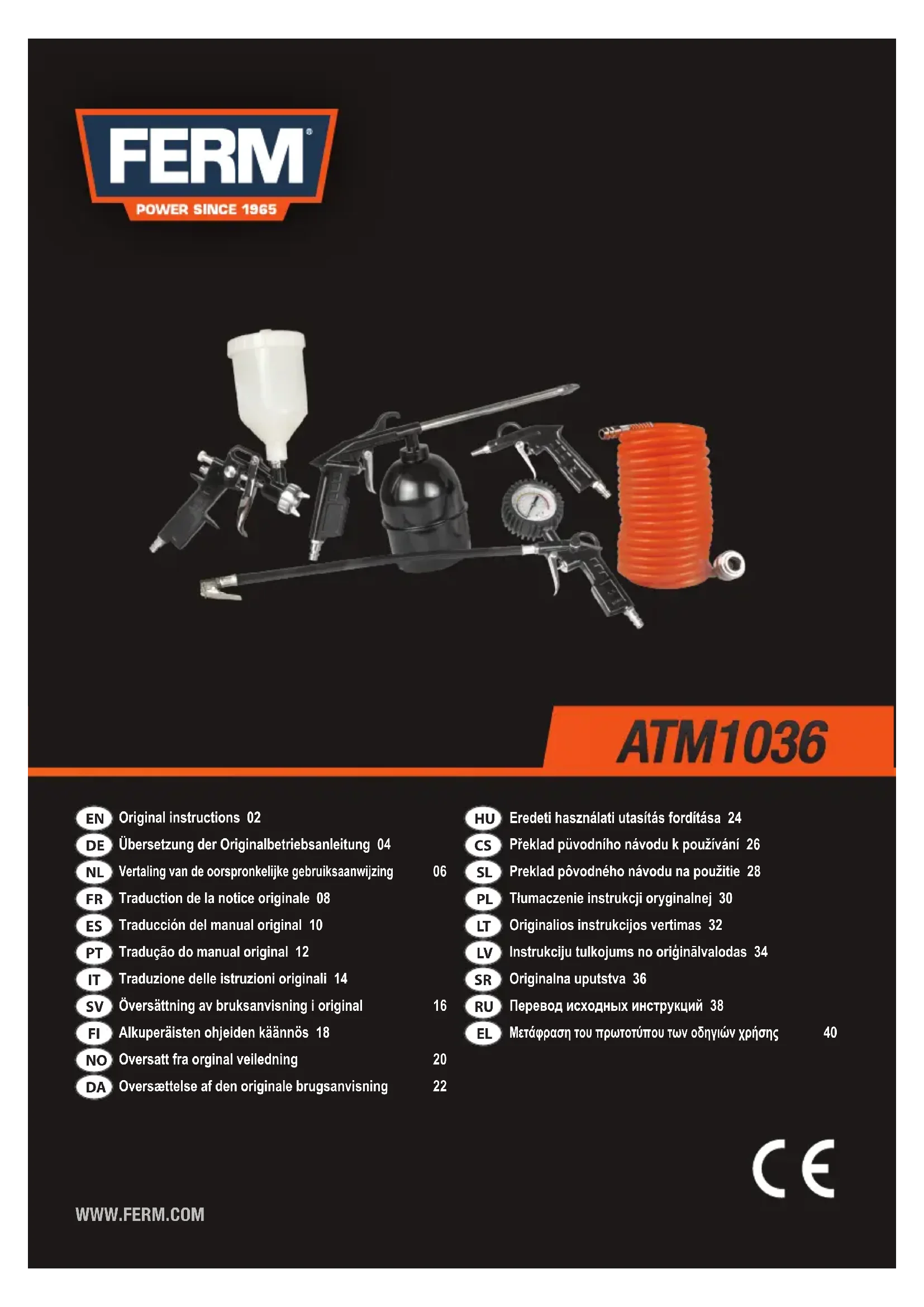

ATM1036 - Pistolet à peinture Ferm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à peinture avec accessoires pneumatiques
Marque	Ferm
Modèle	ATM1036
Pression d'opération (pistolet)	4,5 - 6 bar
Diamètre de l'embout (pistolet)	1,5 mm
Contenu du réservoir	600 cc en aluminium
Poids du pistolet	0,55 kg
Accessoires inclus	Embout de gonflage, soufflette à air comprimé, soufflette de nettoyage, flexible PU 5 m
Pression d'opération (gonflage)	0 - 8,5 bar
Pression recommandée (soufflettes)	2 - 4 bar
Longueur du flexible	5 m, type 5 mm × 8 mm
Alimentation	Air comprimé (via compresseur externe)
Utilisation principale	Pulvérisation de peinture et autres fluides
Fonctions supplémentaires	Gonflage de pneus, soufflage, nettoyage par dispersion
Entretien et nettoyage	Nettoyage obligatoire après chaque utilisation pour éviter l'obturation
Sécurité	Ne pas diriger le jet vers une personne ; travailler dans un endroit ventilé ; utiliser un masque et des lunettes
Matériaux pulvérisables	Peinture diluée, produits non hautement inflammables
Distance de pulvérisation recommandée	25 - 30 cm de la surface

FOIRE AUX QUESTIONS - ATM1036 Ferm

Quelle pression d'air utiliser pour le pistolet à peinture Ferm ATM1036 ?

La pression d'opération recommandée est de 4,5 à 6 bar. Assurez-vous que votre compresseur peut fournir cette pression.

Comment nettoyer le pistolet après utilisation ?

Il est essentiel de nettoyer le pistolet après chaque utilisation pour éviter l'obturation. Utilisez un solvant adapté à la peinture utilisée et rincez soigneusement le réservoir, la buse et le passage d'air. La garantie ne couvre pas un nettoyage insuffisant.

Puis-je pulvériser de la peinture épaisse sans dilution ?

Non, la peinture doit être diluée à la viscosité correcte. Une peinture trop épaisse donnera un aspect 'peau d'orange'. Suivez les recommandations du fabricant de peinture.

Quels accessoires sont fournis avec l'ATM1036 ?

Le kit comprend un pistolet pulvérisateur avec réservoir, un embout de gonflage de pneus avec manomètre, une soufflette à air comprimé, une soufflette de nettoyage et un flexible PU de 5 m.

Comment gonfler un pneu avec cet appareil ?

Raccordez l'embout de gonflage sur la valve du pneu. Utilisez la gâchette pour ajouter de l'air et le bouton de gauche pour libérer l'excès. Lisez la pression sur le manomètre. Consultez le tableau des pressions dans la notice pour les objets courants.

Quelles précautions de sécurité dois-je prendre ?

Ne dirigez jamais le jet vers vous ou autrui. Travaillez dans un endroit bien ventilé, éloigné des flammes nues. Portez un masque anti-poussière et des lunettes de sécurité. Ne pulvérisez pas de carburant ou de produits hautement inflammables.

Le pistolet ne pulvérise pas, que faire ?

Vérifiez si la valve, le cylindre ou l'aiguille de l'embout sont bloqués. Contrôlez également la pression d'air et l'absence de fuite dans le flexible. Un nettoyage approfondi peut résoudre le problème.

Quelle est la contenance du réservoir ?

Le réservoir en aluminium a une capacité de 600 cc (0,6 litre).

Puis-je utiliser la soufflette de nettoyage pour de l'eau ?

Oui, la soufflette de nettoyage est conçue pour disperser des liquides, comme de l'eau ou des produits antirouille. Versez le liquide dans le réservoir et réglez le débit avec l'embout.

Comment raccorder le flexible au compresseur ?

Glissez l'accouplement du flexible sur l'accessoire jusqu'au déclic. Pour débrancher, tirez l'anneau extérieur en arrière. Assurez-vous que le flexible est adapté à la pression maximale du compresseur.

MODE D'EMPLOI ATM1036 Ferm

Table des matieres :

1. Données de l'appareil
2. Instructions de sécurité
3. Utilisation

Lisez bien les instructions de sécurité et d'utilisation du jeu d'outils à air comprime et du compresseur avant d'utiliser l'appareil!

1. Données de l'appareil

Pistolet pulverisateur

Pression d'opération 4,5-6 bar

Diametre de I'embout 1,5 mm

Contenu du réservoir en aluminium 600 cc

Poids 0.55 kg

Emboute gonflage de pneus avec manometre

Pression d'opération 0 - 8.5 bar

Longueur du flexible 350mm

Poids 0.40 kg

Soufflette à air comprimé

Pression recommende 2 - 4 bar

Diametre de I'embout 2,0 mm

Poids 0.15 kg

Soufflette de nettoyage

pression recommende 2 - 4 bar

Diametre de l'embout 2,0 mm

Longueur de l'embout en aluminium 255 mm

Poids 0,55 kg

Flexible pu de 5m

Type 5mm× 8mm

Max. pressiOn 8 bar

Accouplement Universal/DIN

Poids 0.25 kg

2. Instructions de sécurité

Lisez toujours le mode d'emploi du compressor et / ou des objets et / ou matériel aux que vous utilisez

• Évitez les pressions excessives
• Ne dirigez jamais le jet d'air ou le jet de pulverisation sur vous-même ou toute autre

personne; ceci peut causer des blessures graves.

• Gardez à prudente distance les spectateurs et les animaux.
• Les enfants et les animaux ne doivent pas entraire dans la zone de fonctionnement de l'appareil.
• Si vous utilisez le compresseur pour diffuser de la peinture:

a) Ne travailliez pas dans une piece close, ni a proximé d'une flamme rue.
b) Assurez-vous que l'endetroit où vous travailliez possède une ventilation ajustée.
c) Protégez-vous le nez et la bouche au moyen d'un masque approprié.

Si le compresseur n'est plus en usage, débranchez toujours la fiche de la prise.
- Les tuyaux utilisés pour l'air compré doivent toutes être adaptés à la pression maximum du compresseur. N'essayez jamais de réparer un tuyau endommagé.

3. Utilisation

Utilisez uniquement le compresseur dans un lieu suffisamment ventilé.

Raccordez le flexible PU entre le compresseur et l'accessoire.
Glissez l'accoupling du flexible sur l'accessoire jusqu'au déclic. Le flexible est alors raccordé correctement.
Pour débrancher l'accoupling, tirez en arrêté l'anneau extérieur.

Pistolet pulverisateur

Les peintures et solvants sont matieres tres inflammables. Prenez donc les precautions suivantes:

Travaillez dans un lieu suffisamment ventilé.
Utilisez un masque de dispersion durant l'opération.
- Ne fumez pas et évitez toute flamme ouétincelle durant la pulverisation.
- N'executez pas d'opération de pulverisation dans un endroit où il y a un chauffage qui brûle.
- Ne pulveriséz jamais un carburant ou un autre produit hautement inflammable.
- Portez des lunettes de sécurité.

Pour obtenir les mêleurs résultats, il est important que vous prépariez la surface à pulveriser et diluiez la peinture jusqu'à la viscosité correcte, avant d'utiliser votre pistolet pulverisateur.

Assurez-vous toujours que les surfaces à pulveriser sont propres et sans poussiere ni saleté etGRAisse.Assurez-vous d'avoir masqué les zones a ne pas pulveriser, en utilisant un ruban a masquer de bonne qualite. La peinture ou fluide a pulveriser doitetre bien melange, sans grumeaux ni autres particules.De nombreuses substances peuventetre pulverisées avec votre pistolet,mais il faudra alwaysverifier les recommendations du fabricant avant d'acheter ihre peinture.

Pour obtenir les salariés résultats, gardez votre pistolet au même niveau et plusieurs années parallèle à la surface.

Gardez la buse à 25-30cm de la surface et pulverisez de façon égale d'un côté à l'autre et de bas en haut. Ne pulverisez pas à un angle car cela entraîne des coulures sur la surface. Faites passer le pistolet dans un mouvement de va et vient régulier.

Il est essentiel de bien nettoyer le pistolet pulverisateur après chaque utilisation. L'absence de nettoyage entraînera une obturation et l'appareil ne fonctionnera pas lorsque vous le réutiliserez. La garantie ne couvre pas le nettoyage d'un pulverisateur qui n'a pas été bien nettoyé par l'utilisateur.

Emboute gonflage de pneus avec manometre

Vérifiez d'abord la pression de l'objet à gonfler (au moyen du manomètre sur la soufflette).

• Raccordez l'accoupling de la soufflette sur la valve de l'objet.
• Lisez la pression indiquée par le manomètre :
• Pression tropielevée: appuyez sur le bouton de gauche pour laisser échapper de l'air.
• Pression tropasse: appuyez sur la gachette pour gonfler l'objet jusqu'à la pression voulue.
  Pour vérifier la pression atteinte, relâchéz la gâchette et consultez le cadran du manomètre.
• Déconnecter l'embout de gonflage.

Pression moyenne

Objet pression (psi) pressure (bar)

Ballon de foot	13	0,8
Ballon de basket		9	0,6
Ballon de volley		5	0,3
Pneu de tondeuse autotractée			20	1,3
Matelas pneumatique dur			dur
Pneu de bicyclette	75	5

Consultez le manuel de votre automobile pour connaître la pression correcte des pneus avant de les gonfler.

Soufflette à air compré

N'oubliez jamais que des particules peuvent être prises dans le jet d'air et cause des blessures. Ne dirigez jamais la sufflette sur vous-même pendant l'utilisation.

Soufflette de nettoyage

La soufflette de nettoyage s'utilise pour la dispersion de liquides. Elle peut par exemple servir à l'entretien de matériel sensible à la rouille, comme les outils de jardinage.

• Versez le liquide dans le réservoir.
  Montez le réservoir sur la soufflette de nettoyage.
• Tournez l'embout pour régler le début. L'écrou de sécurité sert à bloquer l'embout.
• Nettoyez la soufflette après chaque utilisation.

Problèmes

Le pistolet pulverisateur / la soufflette ne souffle pas.

1. Contrôlez si la valve, le cylindre et / ou l'aiguille de l'embout sont bloqués.
2. Contrôlez si le flexible a une fuite d'air.
3. Contrôlez la pression de l'air.

Aspect de "peau d'orange".

1. On n'utilise pas le bon solvant
   Utiliser le bon solvant.
2. Le pistolet est trop loin de la surface
3. Maintainir le pistolet plus prét de l'objet.
4. Peinture trop épaisse
5. Diluer la peinture.

Emboute de gonflage de pneus : pas de jet d'air

1. Contrôlez la pression de l'air.
2. Contrôlez si l'embout est raccordé correctement sur la valve.
3. Contrôlez si le flexible a une fuite d'air.
