MODE D'EMPLOI JCN10210S5 JUNO

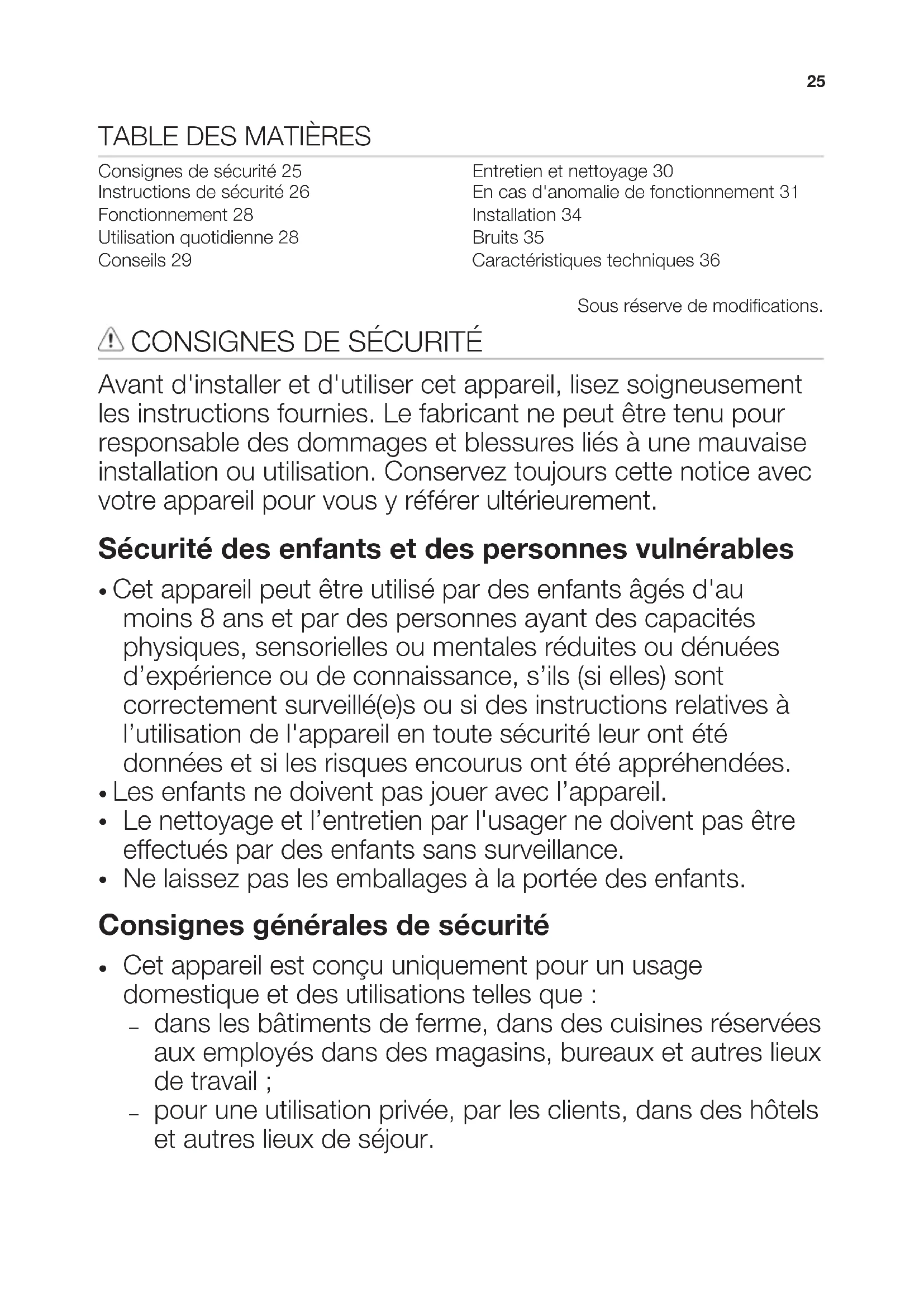

Consignes de sécurité 25 Instructions de sécurité 26 Fonctionnement 28 Utilisation quotidienne 28 Conseils 29 Entretien et nettoyage 30 En cas d'anomalie de fonctionnement 31 Installation 34 Bruits 35 Caractéristiques techniques 36 Sous réserve de modifications.

CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement. Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.

• Les enfants ne doivent pas jouer avec l’appareil.

Le nettoyage et l’entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Ne laissez pas les emballages à la portée des enfants. Consignes générales de sécurité

Cet appareil est conçu uniquement pour un usage domestique et des utilisations telles que :

dans les bâtiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ;

pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour. 25• Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués.

• N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.

• N'endommagez pas le circuit frigorifique.

• N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

INSTRUCTIONS DE SÉCURITÉ

Installation AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Assurez-vous que l'air circule autour de l'appareil.

• Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.

• N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.

• La surface arrière de l'appareil doit être positionnée contre un mur.

• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.

• N'installez pas l'appareil dans un endroit trop humide ou trop froid, comme une dépendance extérieure, un garage ou une cave.

• Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol. 26Connexion électrique AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente agréé ou un électricien pour changer les composants électriques.

• Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur.

• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche. Usage AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.

• Veillez à ne pas endommager le circuit frigorifique. Il contient de l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.

• Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.

• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.

• Ne stockez jamais de gaz ou de liquide inflammable dans l'appareil.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds. Éclairage interne

• Le type d'ampoule utilisé dans cet appareil n'est pas adapté à l'éclairage de votre habitation. Entretien et nettoyage AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.

• Examinez régulièrement l'écoulement de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil. Mise au rebut AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone. 27• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique. FONCTIONNEMENT Mise en marche

1. Insérez la fiche dans la prise murale.

2. Tournez le thermostat vers la droite sur

une position médiane. Mise à l'arrêt Pour éteindre l'appareil, tournez le thermostat sur la position « "0" ». Réglage de la température La température est régulée automatiquement. Un réglage intermédiaire est généralement le plus indiqué. Toutefois, on obtiendra le réglage exact en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante,

• la fréquence d'ouverture de la porte,

• la quantité d'aliments stockés,

• l'emplacement de l'appareil.

1. Tournez le thermostat sur la position

minimale pour obtenir moins de froid.

2. Tournez le thermostat sur la position

maximale pour obtenir plus de froid. ATTENTION! Si la température ambiante est élevée ou l'appareil très rempli et si le thermostat est réglé sur la température la plus basse, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre sur la paroi arrière. Pour éviter cet inconvénient, modifiez la position du thermostat pour obtenir moins de froid, de façon à permettre un dégivrage automatique et, par conséquent, des économies d'énergie. UTILISATION QUOTIDIENNE AVERTISSEMENT! Reportez- vous aux chapitres concernant la sécurité. Nettoyage de l'intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement. N'utilisez jamais de produits abrasifs ou caustiques car ils pourraient endommager le revêtement. Indicateur de température Pour un bon stockage des aliments, le réfrigérateur est doté d'un indicateur de température. Le symbole sur la paroi latérale de l'appareil indique la zone la plus froide du réfrigérateur. 28Si « OK » s'affiche (A), placez les aliments frais dans la zone indiquée par le symbole. Si ce n'est pas le cas (B), réglez le thermostat sur une température inférieure et attendez 12 heures avant de vérifier à nouveau.

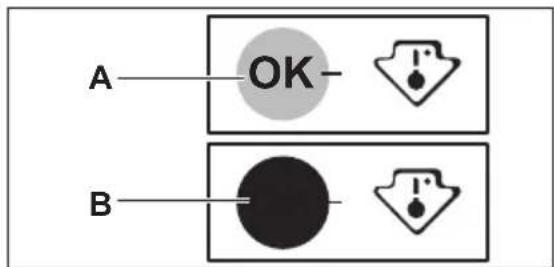

Après chargement de denrées fraîches dans l'appareil ou après des ouvertures répétées (ou une ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de température ; attendez au moins 12 heures avant d'ajuster le thermostat. Glissières amovibles Les parois du réfrigérateur sont équipées d'une série de glissières afin que les clayettes puissent être positionnées comme vous le souhaitez. Pour permettre une bonne circulation de l'air, n'enlevez pas la clayette en verre au-dessus du bac à légumes ni le compartiment à bouteilles. Mise en place des balconnets de la porte Selon la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs. Pour les ajuster, procédez comme suit :

Faites glisser le balconnet dans le sens de la flèche jusqu'à ce qu'il se libère.

2. Positionnez le balconnet comme requis.

CONSEILS Bruits normaux de fonctionnement Les bruits suivants sont normaux lorsque l'appareil est en cours de fonctionnement :

• Un léger gargouillis lorsque le liquide réfrigérant est pompé.

• Un ronronnement et un bruit de pulsation provenant du compresseur lorsque le liquide réfrigérant est pompé.

• Un bruit de craquement soudain provenant de l'intérieur de l'appareil provoqué par une dilatation thermique (un phénomène naturel et inoffensif). 29• Un léger cliquetis du thermostat lorsque le compresseur s'active ou se désactive. Conseils d'économie d'énergie

• Évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire.

• Si la température ambiante est élevée, le thermostat réglé sur la position maximale et l'appareil plein, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre ou de glace sur l'évaporateur. Dans ce cas, réglez le thermostat sur une température plus élevée pour faciliter le dégivrage automatique, ce qui permet ainsi d'économiser de l'énergie. Conseils pour la réfrigération des aliments frais Pour obtenir les meilleurs résultats :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez correctement les aliments pour que l'air puisse circuler librement autour Conseils pour la réfrigération Conseil utiles :

• Viande (tous types de viande) : enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du bac à légumes.

• Pour des raisons de sécurité, ne la conservez de cette manière que pendant un ou deux jours maximum.

• Aliments cuits, plats froids, etc. : ils doivent être couverts et peuvent être placés sur n'importe quelle clayette.

• Fruits et légumes : placez-les une fois nettoyés dans le bac à légumes.

• Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou des sachets en plastique, afin que le volume d'air avec lesquels ils sont en contact soit réduit autant que possible.

• Bouteilles : elles nécessitent un bouchon et doivent être stockées sur l'étagère à bouteilles de la porte ou (si équipé) sur la grille à bouteilles.

• Bananes, pommes de terre, oignons et ail ne doivent pas être mis dans le réfrigérateur, s'ils ne sont pas emballés.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez- vous aux chapitres concernant la sécurité. Avertissements généraux ATTENTION! Débranchez l'appareil avant toute opération d'entretien et de nettoyage. Cet appareil contient des hydrocarbures dans son circuit de réfrigération ; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié. Les pièces et accessoires de l'appareil ne doivent pas être lavés au lave-vaisselle. Nettoyage périodique ATTENTION! Ne tirez pas, ne déplacez pas, n'endommagez pas les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. ATTENTION! Attention à ne pas endommager le système de réfrigération. 30ATTENTION! Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol. L'appareil doit être nettoyé régulièrement :

1. Nettoyez l'intérieur et les accessoires

avec de l'eau tiède et un détergent doux.

2. Vérifiez régulièrement les joints de porte

et essuyez-les pour vous assurer qu'ils sont propres et ne contiennent pas de résidus.

Rincez et séchez soigneusement.

S'ils sont accessibles, nettoyez le condenseur et le compresseur situés à l'arrière de l'appareil avec une brosse. Cette opération améliore les performances de l'appareil et permet des économies d'électricité. Dégivrage du réfrigérateur En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au- dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil. En cas de non-utilisation prolongée Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

Débranchez l'appareil de l'alimentation électrique.

Laissez la porte/les portes ouverte(s) pour éviter la formation d'odeurs désagréables. AVERTISSEMENT! Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement le bon de fonctionnement de celui-ci et ceci en tenant compte de sa charge et de son autonomie de fonctionnement.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT! Reportez- vous aux chapitres concernant la sécurité. En cas d'anomalie de fonctionnement Anomalie Cause possible Solution L'appareil ne fonctionne pas du tout. L'appareil est éteint. Mettez l'appareil en fonctionne- ment. 31Anomalie Cause possible Solution La fiche du câble d'alimen- tation n'est pas correcte- ment insérée dans la prise de courant. Branchez correctement la fiche du câble d'alimentation dans la prise de courant. La prise de courant n'est pas alimentée. Branchez un autre appareil électrique à la prise de courant. Contactez un électricien quali- fié. L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabilité de l'appareil. L'éclairage ne fonctionne pas. L'éclairage est en mode veille. Fermez puis ouvrez la porte. L'ampoule est défec- tueuse. Reportez-vous au chapitre « Remplacement de l'am- poule ». Le compresseur fonctionne en permanence. Il y a une erreur dans le réglage de la température. Reportez-vous au chapitre « Fonctionnement ». Trop de produits ont été in- troduits simultanément. Attendez quelques heures et vérifiez de nouveau la tempéra- ture. La température ambiante est trop élevée. Reportez-vous au tableau des classes climatiques de la pla- que signalétique. Les aliments introduits dans l'appareil étaient trop chauds. Laissez refroidir les aliments à température ambiante avant de les mettre dans l'appareil. La porte du four n’est pas fermée. Reportez-vous au chapitre « Fermeture de la porte ». Il y a trop de givre et de glace. La porte n'est pas cor- rectement fermée ou le joint est déformé/sale. Reportez-vous au chapitre « Fermeture de la porte ». Le bouchon de la gouttière d'évacuation de l'eau de dégivrage n'est pas bien placé. Placez correctement le bou- chon de la gouttière d'évacua- tion de l'eau. Les aliments ne sont pas correctement emballés. Emballez les produits de façon plus adaptée. Il y a une erreur dans le réglage de la température. Reportez-vous au chapitre « Fonctionnement ». 32Anomalie Cause possible Solution De l'eau s'écoule sur la pla- que arrière du réfrigérateur. Pendant le dégivrage auto- matique, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau s'écoule à l'intérieur du réfrigérateur. L'orifice d'écoulement de l'eau de dégivrage est ob- strué. Nettoyez l'orifice d'écoulement de l'eau de dégivrage. Des aliments empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque ar- rière. La température à l'intérieur de l'appareil est trop basse/ élevée. Le thermostat n'est pas ré- glé correctement. Augmentez/réduisez la tempér- ature. La porte du four n’est pas fermée. Reportez-vous au chapitre « Fermeture de la porte ». La température des pro- duits est trop élevée. Laissez les aliments refroidir à température ambiante avant de les placer dans l'appareil. Trop de produits ont été in- troduits simultanément. Introduisez moins de produits en même temps. La porte a été ouverte trop souvent. N'ouvrez la porte qu'en cas de nécessité. L'air froid ne circule pas dans l'appareil. Assurez-vous que de l'air froid circule dans l'appareil. Si ces conseils n'apportent pas le résultat souhaité, veuillez consulter le service après-vente agréé le plus proche. Remplacement de l'éclairage Débranchez la fiche de l'appareil de la prise secteur.

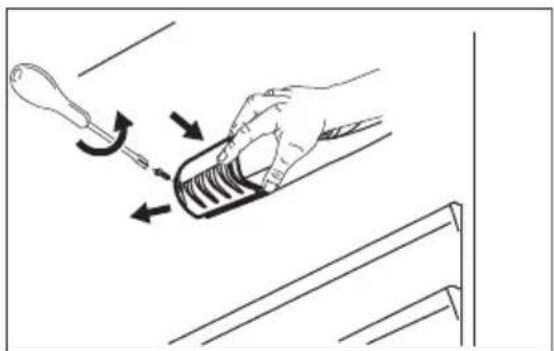

1. Retirez la vis du diffuseur.

2. Retirez le diffuseur (voir l'illustration).

3. Remplacez l'ampoule défectueuse par

une ampoule neuve de puissance identique, spécifiquement conçue pour les appareils électroménagers (la 33puissance maximale est indiquée sur le diffuseur).

4. Installez le diffuseur de l'ampoule.

5. Serrez la vis du diffuseur.

6. Branchez la fiche de l'appareil à la prise

Vérifiez que l'ampoule s'allume. Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte.

Reportez-vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de

porte défectueux. Contactez le service après-vente agréé. INSTALLATION Installation Cet appareil peut être installé dans une pièce intérieure sèche et bien ventilée où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil : Classe clima- tique Température ambiante SN +10°C à + 32°C N +16°C à + 32°C ST +16°C à + 38°C T +16°C à + 43°C Des problèmes fonctionnels peuvent se produire sur certains types de modèles fonctionnant hors de cette plage de températures. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant l'emplacement d'installation de l'appareil, veuillez contacter le vendeur, notre service après- vente agréé le plus proche. Branchement électrique

• Avant de brancher l'appareil, assurez- vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau électrique domestique.

• L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé.

• Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité.

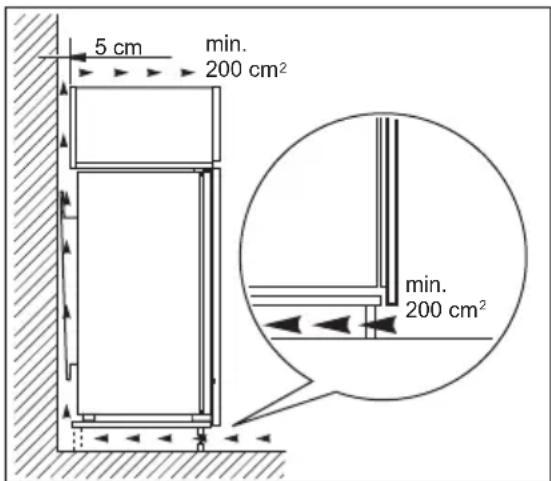

• Cet appareil est conforme aux directives CEE. Exigences en matière de ventilation Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil. 5 cm min. 200 cm

34ATTENTION! Consultez lanotice de montage lors del'installation. BRUITS L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuitfrigorifique). BRRR!HISSS! CLICK! BLUBB! CRACK! SSSRR

Caractéristiques techniques Dimensions de la niche d'encastrement Hauteur mm 1030 mm Largeur mm 560 mm Profondeur mm 550 mm Tension Volts 230 - 240 Fréquence Hz 50 Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté intérieur ou extérieur de l'appareil et sur l'étiquette énergétique. 36EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. 37INHALTSVERZEICHNIS Sicherheitsinformationen 38 Sicherheitsanweisungen 39 Bedienung 41 Täglicher Gebrauch 41 Tipps und Hinweise 43 Reinigung und Pflege 43 Fehlersuche 45 Montage 47 Geräusche 48 Technische Daten 50 Änderungen vorbehalten. SICHERHEITSINFORMATIONEN Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf. Sicherheit von Kindern und schutzbedürftigen Personen
