MODE D'EMPLOI JGIN60318 JUNO

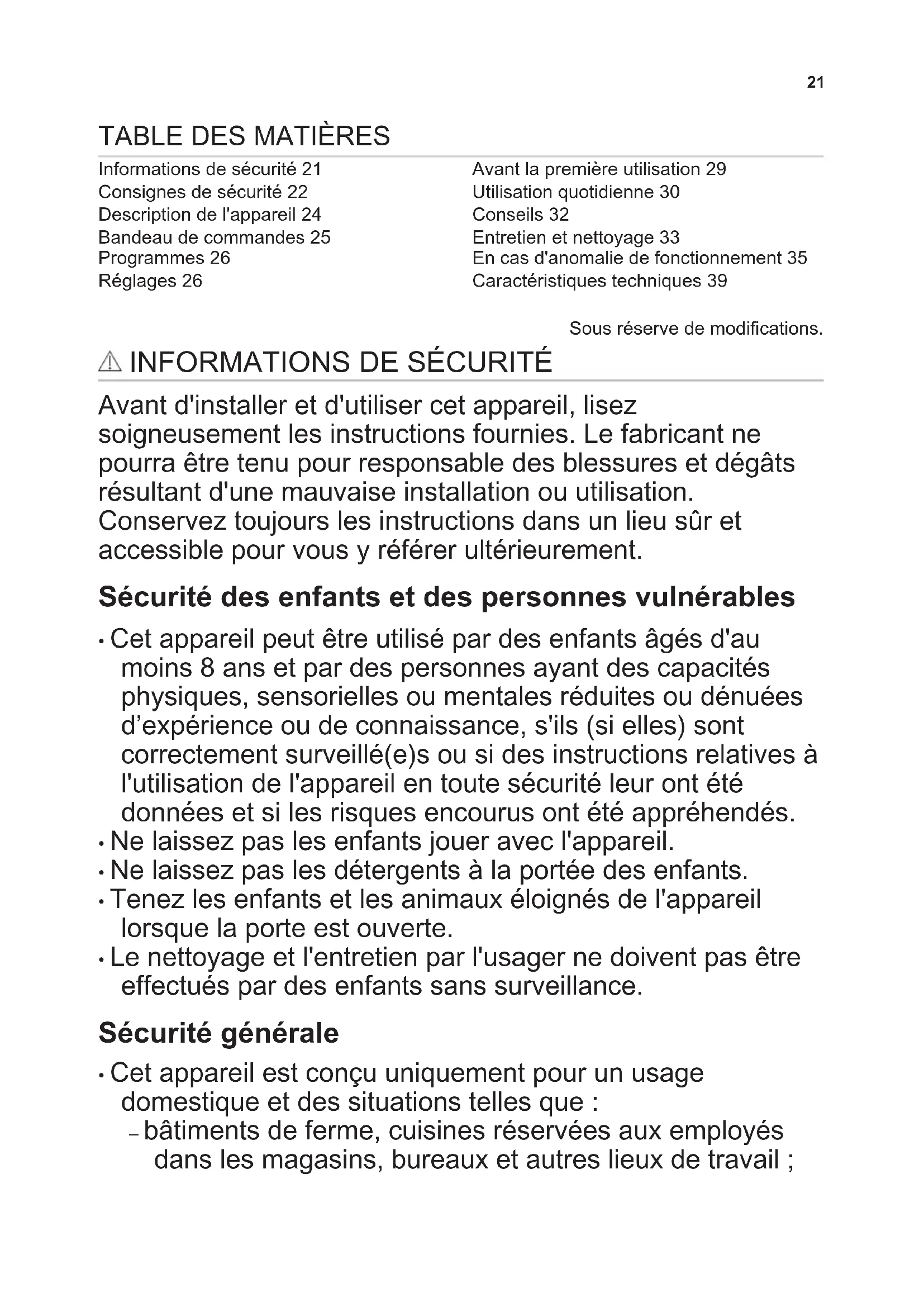

Informations de sécurité 21 Consignes de sécurité 22 Description de l'appareil 24 Bandeau de commandes 25 Programmes 26 Réglages 26 Avant la première utilisation 29 Utilisation quotidienne 30 Conseils 32 Entretien et nettoyage 33 En cas d'anomalie de fonctionnement 35 Caractéristiques techniques 39 Sous réserve de modifications.

INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement. Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Sécurité générale

• Cet appareil est conçu uniquement pour un usage domestique et des situations telles que : – bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ; 21– pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.

• Ne modifiez pas les caractéristiques de cet appareil.

• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa)

• Respectez le nombre maximal de 13 couverts.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.

• Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le bac à couverts en position horizontale, bords tranchants vers le bas.

• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.

• Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par ex. avec de la moquette.

• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.

CONSIGNES DE SÉCURITÉ

Installation AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Vérifiez que l'appareil est installé sous et à proximité de structures sûres. 22Branchement électrique AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d'alimentation de l'appareil doit être effectué par notre service après-vente agréé.

• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

• Cet appareil est conforme aux directives CEE.

• Royaume-Uni et Irlande uniquement. Cet appareil est fourni avec un câble d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approuvé ASTA (BS 1362). Raccordement à l'arrivée d'eau

• Veillez à ne pas endommager les tuyaux de circulation d'eau.

• Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuée ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire.

• Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible.

• Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un câble d'alimentation intérieur. AVERTISSEMENT! Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour remplacer le tuyau d'arrivée d'eau. Utilisation

• Ne montez pas sur la porte ouverte de votre appareil ; ne vous asseyez pas dessus.

• Les produits de lavage pour lave- vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.

• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage.

• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci. Maintenance

• Contactez votre service après-vente pour faire réparer l'appareil. N'utilisez que des pièces de rechange d'origine. 23• Avant de contacter le service, assurez- vous de disposer des informations suivantes (qui se trouvent sur la plaque signalétique). Modèle : PNC : Numéro de série : Mise au rebut AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

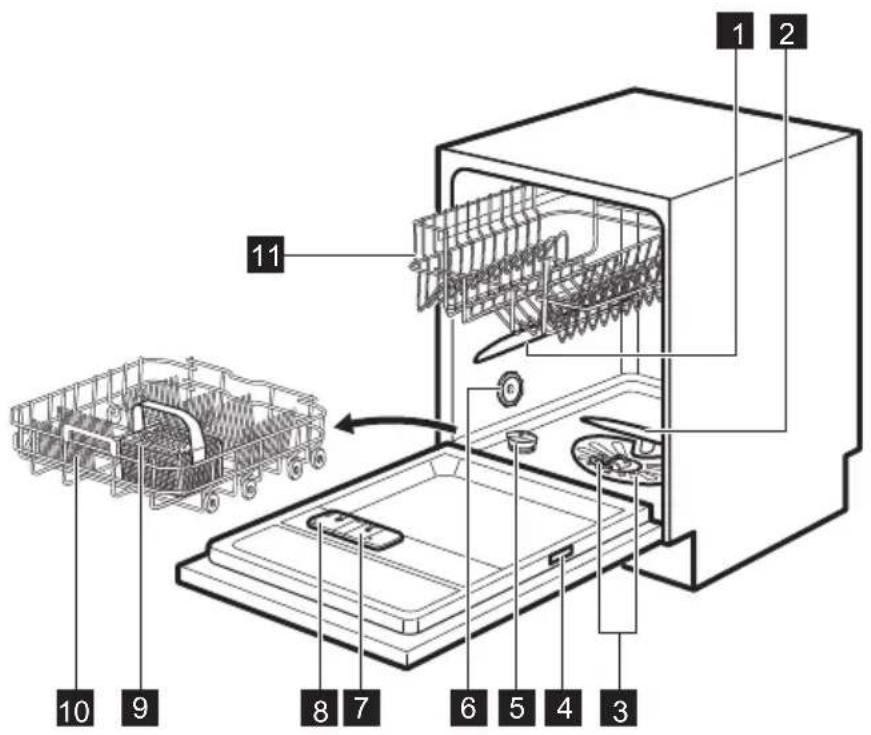

Bras d'aspersion intermédiaire

Bras d'aspersion inférieur

Réservoir de sel régénérant

Distributeur de liquide de rinçage

Distributeur de produit de lavage

Indicateur de programme

Touche Départ différé

Sélecteur de programme Voyants Indicateur Description Phase de lavage. Il s'allume au cours de la phase de lavage. Phase de séchage. Il s'allume au cours de la phase de séchage. Voyant de fin. Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint pen‐ dant le déroulement du programme. Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint pendant le déroulement du programme. 25PROGRAMMES Programme Degré de sa‐ lissure Type de vais‐ selle Phases du pro‐ gramme Valeurs de consommation

Normalement sale Vaisselle et couverts

Normalement sale Vaisselle et couverts

Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.

Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les cou‐ verts normalement sales. (Il s'agit du programme standard pour les instituts de tests.) Informations pour les instituts de test Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse : info.test@dishwasher-production.com Notez le numéro du produit (PNC) indiqué sur la plaque signalétique. RÉGLAGES Mode Programmation et mode Utilisateur Lorsque l'appareil est en mode Programmation, il est possible de sélectionner un programme et d'entrer en mode Utilisateur. Paramètres disponibles en mode utilisateur :

• Le niveau de l'adoucisseur d'eau en fonction de la dureté de l'eau.

• Activation ou désactivation de la fonction AirDry. Vu que l'appareil mémorise les paramètres enregistrés, il n'est pas nécessaire de le configurer avant chaque cycle. 26Comment régler le mode Programmation L'appareil est en mode Programmation lorsque le voyant Marche/Arrêt s'allume et que le voyant Start commence à clignoter. Après l'activation, l'appareil est en mode Programmation par défaut. Si ce n'est pas le cas, sélectionnez le mode Programmation de la façon suivante : Maintenez les touches Start et Delay enfoncées simultanément jusqu'à ce que l'appareil se mette en mode Programmation. Adoucisseur d'eau L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un impact négatif sur les résultats de lavage et sur l'appareil. Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles d'équivalence. L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Votre compagnie des eaux peut vous indiquer la dureté de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat pour vous garantir de bons résultats de lavage. Dureté eau Degrés alle‐ mands (°dH) Degrés fran‐ çais (°fH) mmol/l Degrés Clarke Niveau de l'adou‐ cisseur d'eau

N'utilisez pas de sel à ce niveau. Si vous utilisez un détergent standard ou des pastilles tout-en-1 (avec ou sans sel régénérant), réglez le niveau de dureté de l'eau approprié afin d'activer le voyant de remplissage du sel régénérant. Les pastilles tout-en-1 contenant du sel régénérant ne sont pas assez efficaces pour adoucir un eau dure. 27Comment régler le niveau de l'adoucisseur d'eau L'appareil doit être en mode Programmation.

1. Assurez-vous que l'indicateur de

programme du sélecteur est sur la position Marche/Arrêt.

2. Pour entrer en mode utilisateur,

maintenez la touche Delay enfoncée. Simultanément, tournez le sélecteur vers la gauche jusqu'à ce que l'indicateur de programme indique le premier programme. Relâchez la touche Delay lorsque les voyants Start et Marche/Arrêt commencent à clignoter.

• Le nombre de clignotements du voyant indique le niveau actuellement réglé. Par exemple, 5 clignotements + pause + 5 clignotements = niveau 5.

3. Appuyez sur la touche Delay à

plusieurs reprises pour modifier le réglage. Le niveau augmente à chaque fois que vous appuyez sur la touche Delay. Lorsque vous atteignez le niveau 10 et appuyez à nouveau sur la touche, le réglage revient au niveau 1.

4. Pour confirmer le réglage, tournez le

sélecteur jusqu'à ce que l'indicateur de programme soit en position Marche/ Arrêt. AirDry L'option AirDry améliore les résultats de séchage en utilisant moins d'énergie. Durant la phase de séchage, la porte s'ouvre automatiquement et reste ouverte. ATTENTION! Ne tentez pas de refermer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Vous risqueriez d'endommager l'appareil. L'option AirDry est automatiquement activée avec tous les programmes, à l'exception du programme . ATTENTION! Si les enfants peuvent accéder à l'appareil, nous vous conseillons de désactiver l'option AirDry car l'ouverture de la porte pourrait présenter un danger. Comment désactiver l'option AirDry L'appareil doit être en mode Programmation.

1. Pour entrer en mode utilisateur,

maintenez la touche Delay enfoncée. Simultanément, tournez le sélecteur vers la gauche jusqu'à ce que l'indicateur de programme indique le premier programme. Relâchez la touche Delay lorsque les voyants Start et Marche/Arrêt commencent à clignoter.

2. Tournez le sélecteur vers la gauche

jusqu'à ce que l'indicateur de 28programme indique le deuxième programme.

• L'indicateur indique le réglage actuel : on = AirDry est activé.

3. Appuyez sur Delay pour modifier le

• Si le voyant est éteint = AirDry est désactivé.

4. Pour confirmer le réglage, tournez le

sélecteur jusqu'à ce que l'indicateur de programme revienne en position Marche/Arrêt.

AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel

de l'adoucisseur d'eau est compatible avec la dureté de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel

3. Remplissez le distributeur de liquide

4. Ouvrez le robinet d'eau.

5. Lancez un programme pour éliminer

tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilisez pas de produit de lavage et ne chargez pas les paniers. Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement. Réservoir de sel régénérant ATTENTION! Utilisez uniquement du gros sel spécialement conçu pour les lave-vaisselle. Le sel fin augmente le risque de corrosion. Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage au quotidien. Comment remplir le réservoir de sel

1. Tournez le couvercle du réservoir de

sel régénérant vers la gauche et retirez-le.

2. Mettez 1 litre d'eau dans le réservoir

de sel régénérant (uniquement la première fois).

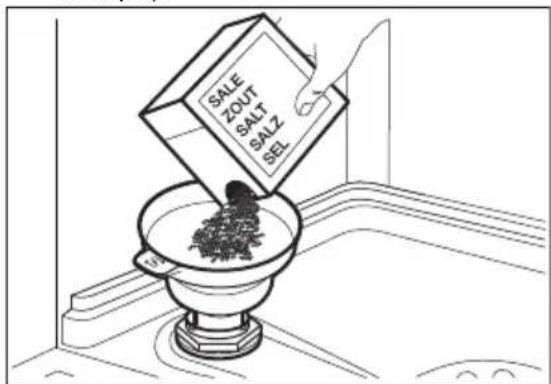

3. Remplissez le réservoir avec 1 kg de

sel régénérant (jusqu'à ce qu'il soit rempli).

4. Secouez doucement l'entonnoir par la

poignée pour faire tomber les derniers grains qu'il contient.

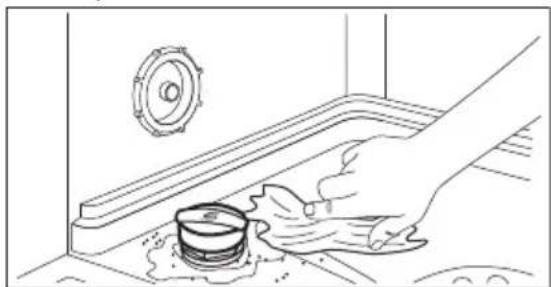

5. Enlevez le sel qui se trouve autour de

l'ouverture du réservoir de sel régénérant.

296. Tournez le couvercle du réservoir de

sel régénérant vers la droite pour le refermer. ATTENTION! De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Afin d'éviter la corrosion, lancez immédiatement un programme après avoir rempli le réservoir de sel régénérant. Comment remplir le distributeur de liquide de rinçage

ATTENTION! Utilisez uniquement du liquide de rinçage spécialement conçu pour les lave-vaisselle.

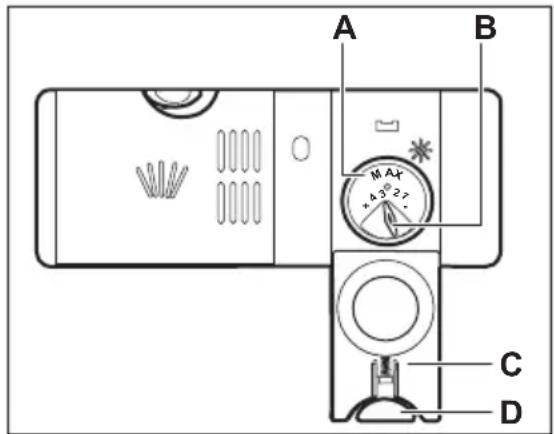

1. Appuyez sur le bouton d'ouverture (D)

pour ouvrir le couvercle (C).

2. Versez le liquide de rinçage dans le

distributeur (A) jusqu'à ce qu'il atteigne le niveau « max ».

3. Si le liquide de rinçage déborde,

épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.

4. Fermez le couvercle. Assurez-vous

que le bouton d'ouverture se verrouille correctement. Vous pouvez tourner le sélecteur de quantité délivrée (B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale). UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.

2. Tournez le sélecteur jusqu'à ce que le

symbole du programme souhaité soit aligné sur le voyant Marche/Arrêt. Réglez le programme adapté au type de vaisselle et au degré de salissure.

• Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir.

• Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage.

3. Chargez les paniers.

4. Ajoutez du produit de lavage.

5. Lancez le programme.

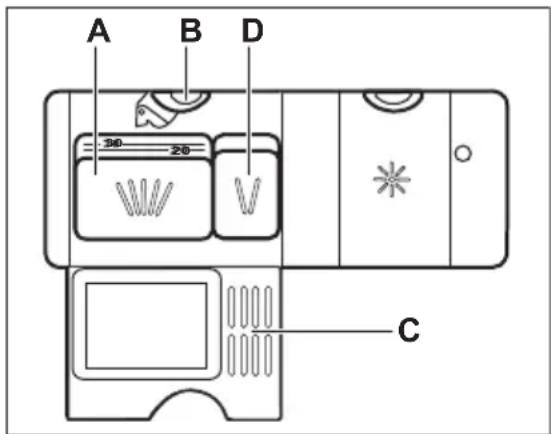

Utilisation du produit de lavage

1. Appuyez sur le bouton d'ouverture (B)

pour ouvrir le couvercle (C).

2. Versez le produit de lavage, en poudre

ou en tablette, dans le compartiment (A).

303. Si le programme comporte une phase

de prélavage, versez une petite quantité de produit de lavage dans le compartiment (D).

4. Fermez le couvercle. Assurez-vous

que le bouton d'ouverture se verrouille correctement. Utilisation de pastilles de détergent multifonctions Si vous utilisez des pastilles qui contiennent du sel régénérant et du liquide de rinçage, ne remplissez pas le réservoir de sel régénérant ni le distributeur de liquide de rinçage.

1. Réglez l'adoucisseur d'eau au niveau

2. Réglez le distributeur de liquide de

rinçage sur le niveau le plus faible. Réglage et départ d'un programme Départ d'un programme

1. Ouvrez le robinet d'eau.

2. Fermez la porte de l'appareil.

3. Tournez le sélecteur jusqu'à ce que le

symbole du programme souhaité soit aligné sur le voyant Marche/Arrêt.

• Le voyant Marche/Arrêt s'allume.

• Le voyant Départ commence à clignoter.

4. Appuyez sur Start.

• Le programme démarre et l'indicateur de la phase en cours est allumé.

• Le voyant Marche/Arrêt et le voyant Départ sont allumés. Démarrage d'un programme avec départ différé

1. Sélectionnez le programme.

2. Appuyez sur la touche Delay pour

retarder le début du programme de 3 heures. Le voyant du départ différé s'allume.

3. Appuyez sur la touche Start.

Le voyant Départ s'allume. Lorsque le décompte est terminé, le programme démarre. Ouverture de la porte au cours du fonctionnement de l'appareil Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu. Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry. Ne tentez pas de refermer la porte dans les 2 minutes suivant son ouverture automatique par la fonction AirDry car vous pourriez endommager l'appareil. Si par la suite vous refermez la porte pendant 3 minutes, le programme en cours se termine. Annulation du départ différé au cours du décompte

1. Appuyez sur les touches Start et

Delay et maintenez-les enfoncées jusqu'à ce que le voyant Départ se mette à clignoter.

2. Appuyez sur la touche Start pour

lancer le programme. Annulation du programme Appuyez sur les touches Start et Delay en les maintenant enfoncées jusqu'à ce que le voyant Départ clignote. 31Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage. Fin du programme Lorsque le programme est terminé, le voyant est allumé. Si vous n'utilisez pas l'appareil dans les 5 minutes qui suivent, l'appareil passe en mode Veille et tous les indicateurs s'éteignent. Cela permet de diminuer la consommation d'énergie.

1. Pour éteindre l'appareil, tournez le

sélecteur jusqu'à ce que l'indicateur de programme soit en position Marche/ Arrêt.

2. Fermez le robinet d'eau.

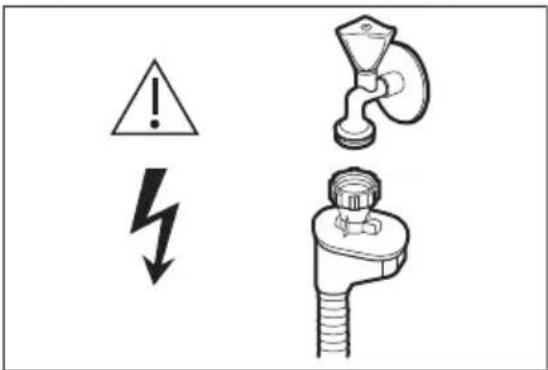

CONSEILS Raccordement Les conseils suivants vous garantissent des résultats de lavage et de séchage optimaux au quotidien, et vous aideront à protéger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.

• Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou sélectionnez un programme avec une phase de prélavage.

• Utilisez toujours tout l'espace des paniers.

• Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvrent pas les uns les autres.

• Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout en 1 (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage.

• Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. Utilisation de sel régénérant, de liquide de rinçage et de produit de lavage

• Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.

• Dans les régions où l'eau est dure ou très dure, nous recommandons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rinçage et de sel régénérant pour des résultats de lavage et de séchage optimaux.

• Au moins une fois par mois, effectuez un cycle en utilisant un nettoyant spécialement conçu pour cet appareil.

• Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs.

• N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage. 32Que faire si vous ne voulez plus utiliser de pastilles tout en 1 Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément, effectuez la procédure suivante.

1. Réglez l'adoucisseur d'eau sur le

2. Assurez-vous que le réservoir de sel

régénérant et le distributeur de liquide de rinçage sont pleins.

3. Lancez le programme le plus court

avec une phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

4. Lorsque le programme de lavage est

terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région.

5. Ajustez la quantité de liquide de

rinçage libérée. Chargement des paniers

• Utilisez uniquement cet appareil pour laver des articles qui peuvent passer au lave-vaisselle.

• Ne mettez pas dans le lave-vaisselle des articles en bois, en corne, en aluminium, en étain et en cuivre.

• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).

• Retirez les gros résidus alimentaires des plats et jetez-les à la poubelle.

• Laissez tremper les casseroles contenant des restes d'aliments brûlés.

• Chargez les articles creux (tasses, verres et casseroles) en les retournant.

• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

• Placez les petits articles dans le panier à couverts.

• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.

• Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme. Avant le démarrage d'un programme Assurez-vous que :

• Les filtres sont propres et correctement installés.

• Le bouchon du réservoir de sel régénérant est vissé.

• Les bras d'aspersion ne sont pas obstrués.

• Vous avez utilisé du sel régénérant et du liquide de rinçage (sauf si vous utilisez des pastilles tout en 1).

• La vaisselle est bien positionnée dans les paniers.

• Le programme est adapté au type de vaisselle et au degré de salissure.

• Vous utilisez la bonne quantité de produit de lavage. Déchargement des paniers

1. Attendez que la vaisselle refroidisse

avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.

2. Commencez par décharger le panier

inférieur, puis le panier supérieur. À la fin du programme, il peut rester de l'eau sur les parois et la porte de l'appareil.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage. Contrôlez-les régulièrement et nettoyez-les si nécessaire. 33Nettoyage des filtres Le système de filtres est composé de 3 parties.

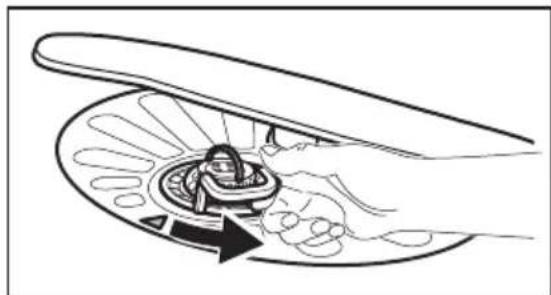

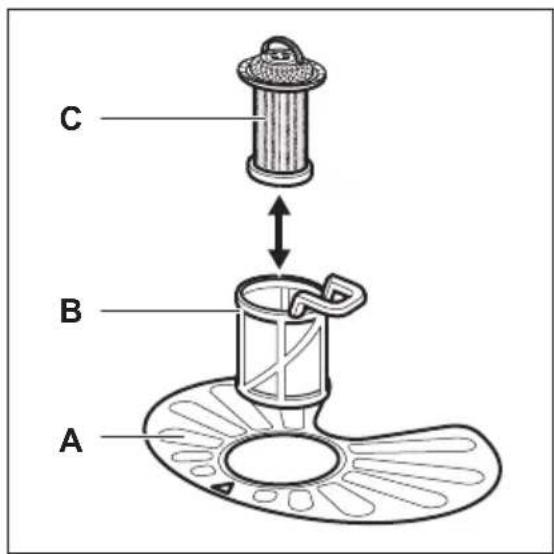

1. Tournez le filtre (B) vers la gauche et

Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.

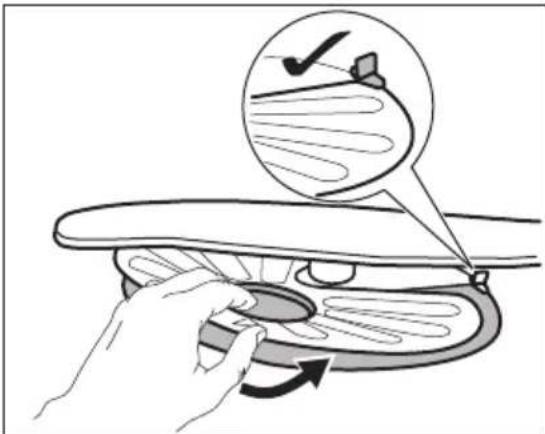

6. Remettez le filtre plat (A) en place.

Assurez-vous qu'il est correctement positionné sous les 2 guides.

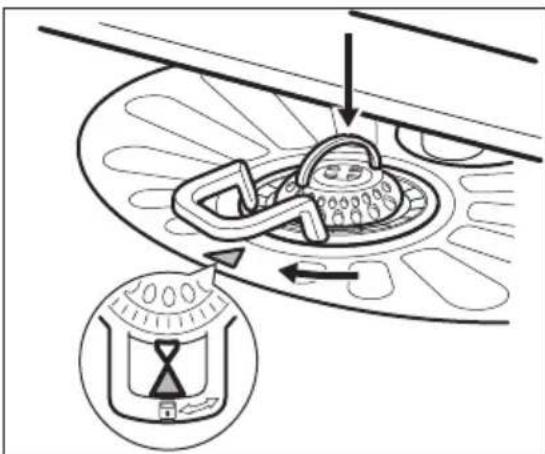

7. Remontez les filtres (B) et (C).

8. Remettez le filtre (B) dans le filtre plat

(A). Tournez-le vers la droite jusqu'à la butée. 34ATTENTION! Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil. Nettoyage des bras d'aspersion Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet fin et pointu. Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide.

• Utilisez uniquement des produits de lavage neutres.

• N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants. Nettoyage intérieur

• Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.

• Si vous utilisez régulièrement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommandons de lancer un programme long au moins 2 fois par mois.

• Pour maintenir des performances optimales, nous vous recommandons d'utiliser un produit de nettoyage spécifique pour lave-vaisselle une fois par mois. Reportez-vous aux instructions figurant sur l'emballage de ces produits.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'il s'arrête en cours de fonctionnement, vérifiez si vous pouvez résoudre le problème par vous-même en vous aidant des informations du tableau avant de contacter le Service après-vente agréé. AVERTISSEMENT! Des réparations mal entreprises peuvent entraîner un grave danger pour l'utilisateur. Toute réparation ne doit être effectuée que par un technicien qualifié. Pour certains problèmes, le voyant de fin clignote pour indiquer un dysfonctionnement. La plupart des problèmes peuvent être résolus sans avoir recours au service après-vente agréé. Problème et code d'alarme Cause et solution possibles L'appareil ne s'allume pas. • Assurez-vous que la fiche du câble d'alimenta‐ tion est bien insérée dans la prise de courant.

• Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles. 35Problème et code d'alarme Cause et solution possibles Le programme ne démarre pas. • Vérifiez que la porte de l'appareil est fermée.

• Si vous avez sélectionné un départ différé, an‐ nulez-le ou attendez la fin du décompte.

• L'appareil a lancé la procédure de recharge‐ ment de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minu‐ tes. L'appareil ne se remplit pas d'eau.

• Le voyant Fin clignote une fois de façon intermittente.

• Le voyant Start clignote en continu.

• Assurez-vous que le robinet d'eau est ouvert.

• Assurez-vous que la pression de l'arrivée d'eau n'est pas trop basse. Pour obtenir cette informa‐ tion, contactez votre compagnie des eaux.

• Assurez-vous que le robinet d'eau n'est pas obstrué.

• Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié. L'appareil ne vidange pas l'eau.

• Le voyant Fin clignote 2 fois de fa‐ çon intermittente.

• Le voyant Start clignote en continu.

• Assurez-vous que le siphon de l'évier n'est pas obstrué.

• Assurez-vous que le tuyau de vidange n'est pas tordu ni plié. Le système de sécurité anti-déborde‐ ment s'est déclenché.

• Le voyant Fin clignote 3 fois de fa‐ çon intermittente.

• Le voyant Start clignote en continu.

• Fermez le robinet d'eau et contactez le service après-vente agréé. L'appareil s'arrête et redémarre plu‐ sieurs fois en cours de fonctionne‐ ment.

• C'est normal. Cela vous garantit des résultats de lavage optimaux et des économies d'éner‐ gie. Le programme dure trop longtemps. • Si vous avez sélectionné un départ différé, an‐ nulez-le ou attendez la fin du décompte. Petite fuite au niveau de la porte de l'appareil.

• L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglables (si disponibles).

• La porte de l'appareil n'est pas centrée avec la cuve. Réglez le pied arrière (si disponible). La porte de l'appareil est difficile à fer‐ mer.

• L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglables (si disponibles).

• De la vaisselle dépasse des paniers. 36Problème et code d'alarme Cause et solution possibles Bruit de cliquetis ou de battement à l'intérieur de l'appareil.

• La vaisselle n'est pas correctement rangée dans les paniers. Reportez-vous au manuel de chargement du panier.

• Assurez-vous que les bras d'aspersion peuvent tourner librement. L'appareil déclenche le disjoncteur. • L'ampérage n'est pas suffisant pour alimenter tous les appareils en cours de fonctionnement simultanément. Vérifiez l'ampérage de la prise et la capacité du mètre, ou éteignez l'un des ap‐ pareils qui sont en cours de fonctionnement.

• Défaut électrique interne de l'appareil. Faites appel à un service après vente agréé. Reportez-vous aux chapitres « Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables. Après avoir vérifié l'appareil, appuyez sur Start. Si le problème persiste, contactez le service après-vente agréé. Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente agréé. Les résultats de lavage et de séchage ne sont pas satisfaisants Problème Cause et solution possibles Résultats de lavage insatisfai‐ sants.

• Reportez-vous aux chapitres « Utilisation quotidien‐ ne », « Conseils » et au manuel de chargement du pa‐ nier.

• Utilisez un programme de lavage plus intense.

• Nettoyez les jets des bras d'aspersion et le filtre. Repor‐ tez-vous au chapitre « Entretien et nettoyage ». Résultats de séchage insatis‐ faisants.

• La vaisselle est restée trop longtemps à l'intérieur de l'appareil, porte fermée.

• Il n'y a pas de liquide de rinçage ou le dosage du liquide de rinçage n'est pas suffisant. Augmentez le niveau de distributeur de liquide de rinçage.

• Les articles en plastiques peuvent avoir besoin d'être essuyés.

• Pour de meilleures performances de séchage, activez l'option AirDry.

• Nous vous recommandons de toujours utiliser du liquide de rinçage, même si vous utilisez déjà des pastilles tout en 1. 37Problème Cause et solution possibles Il y a des traînées blanchâtres ou pellicules bleuâtres sur les verres et la vaisselle.

• La quantité de liquide de rinçage libérée est trop impor‐ tante. Placez le sélecteur de dosage du liquide de rinça‐ ge sur un niveau plus faible.

• La quantité de produit de lavage est excessive. Il y a des taches et traces de gouttes d'eau séchées sur les verres et la vaisselle.

• La quantité de liquide de rinçage libérée n'est pas suffi‐ sante. Placez le sélecteur de dosage du liquide de rinça‐ ge sur un niveau plus élevé.

• Il se peut que la qualité du liquide de rinçage soit en cause. La vaisselle est mouillée. • Pour de meilleures performances de séchage, activez l'option AirDry.

• Le programme ne contient pas de phase de séchage ou une phase de séchage à basse température.

• Le distributeur de liquide de rinçage est vide.

• Il se peut que la qualité du liquide de rinçage soit en cause.

• Il se peut que la qualité des pastilles tout en 1 soit en cause. Essayez une marque différente ou activez le dis‐ tributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles tout en 1. L'intérieur de l'appareil est hu‐ mide.

• Ce n'est pas un défaut de l'appareil. Il s'agit de la con‐ densation de l'humidité contenue dans l'air sur les pa‐ rois. Mousse inhabituelle en cours de lavage.

• Utilisez uniquement des produits de lavage pour lave- vaisselle.

• Il y a une fuite dans le distributeur de liquide de rinçage. Faites appel à un service après-vente agréé. Traces de rouille sur les cou‐ verts.

• Il y a trop de sel régénérant dans l'eau utilisée pour le la‐ vage. Reportez-vous au chapitre « Adoucisseur d'eau ».

• Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en ar‐ gent et en acier inoxydable les uns à côté des autres. Il y a des résidus de détergent dans le distributeur de produit de lavage à la fin du program‐

• La pastille de détergent est restée coincée dans le distri‐ buteur de produit de lavage, qui n'a donc pas été entiè‐ rement éliminée par l'eau.

• L'eau ne peut pas éliminer le détergent du distributeur de produit de lavage. Assurez-vous que le bras d'asper‐ sion n'est pas bloqué ou obstrué.

• Assurez-vous que la vaisselle dans les paniers ne blo‐ quent pas l'ouverture du couvercle du distributeur de li‐ quide de rinçage. 38Problème Cause et solution possibles Odeurs à l'intérieur de l'appa‐ reil.

• Reportez-vous au chapitre « Nettoyage intérieur ». Dépôts calcaires sur la vais‐ selle, dans la cuve et à l'inté‐ rieur de la porte.

• Le niveau de sel régénérant est bas, vérifiez le voyant de remplissage.

• Le bouchon du réservoir de sel régénérant est dévissé.

• L'eau de votre arrivée est dure. Reportez-vous au chapi‐ tre « Adoucisseur d'eau ».

• Même si vous utilisez des pastilles tout en 1, utilisez du seul régénérant et réglez la régénération de l'adoucis‐ seur d'eau. Reportez-vous au chapitre « Adoucisseur d'eau ».

• Si des dépôts de calcaire persistent, nettoyez l'appareil avec un nettoyant spécial pour le détartrage de l'appa‐ reil.

• Testez différents produits de lavage.

• Contactez le fabricant du produit de lavage. Vaisselle ternie, décolorée ou ébréchée.

• Assurez-vous de ne placer dans l'appareil que des arti‐ cles adaptés au lave-vaisselle.

• Chargez et déchargez le panier avec précautions. Re‐ portez-vous au manuel de chargement du panier.

• Placez les objets délicats dans le panier supérieur. Reportez-vous aux chapitres « Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.

CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profon‐ deur (mm) 596 / 818 - 898 / 575 Branchement électrique

Tension (V) 220 - 240 Fréquence (Hz) 50 Pression de l'arrivée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8) Arrivée d'eau Eau froide ou eau chau‐

max. 60 °C Capacité Couverts 13 Consommation électrique Mode « Veille » (W) 5.0 39Consommation électrique Mode « Éteint » (W) 0.50

Reportez-vous à la plaque signalétique pour d'autres valeurs.
