Caractéristiques	Détails
Type de chaudière	Chaudière de chauffage central
Puissance nominale	400 kW
Rendement énergétique	Jusqu'à 95%
Type de combustible	Gaz naturel ou propane
Dimensions (L x l x H)	Dimensions compactes adaptées aux espaces réduits
Poids	Variable selon la configuration
Utilisation	Chauffage central pour maisons individuelles et petits bâtiments
Entretien	Vérification annuelle recommandée par un professionnel
Réparation	Accessibilité des pièces pour un entretien simplifié
Sécurité	Système de sécurité intégré pour prévenir les surchauffes
Garantie	Garantie constructeur de 2 ans
Certifications	Conforme aux normes européennes en vigueur
Informations supplémentaires	Installation par un professionnel recommandée pour garantir la sécurité et l'efficacité

FOIRE AUX QUESTIONS - Compact A 400 ACV

Comment régler la température de mon ACV Compact A 400 ?

Pour régler la température, utilisez le thermostat situé sur le panneau de commande. Tournez le bouton jusqu'à atteindre la température souhaitée.

Que faire si ma chaudière ne s'allume pas ?

Vérifiez que l'alimentation électrique est connectée et que le disjoncteur n'est pas déclenché. Assurez-vous également que le thermostat est réglé au-dessus de la température ambiante.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge située en haut de chaque radiateur. Laissez échapper l'air jusqu'à ce que l'eau commence à s'écouler, puis refermez la vanne.

Quelle est la fréquence d'entretien de ma chaudière ACV Compact A 400 ?

Il est recommandé de faire un entretien annuel par un professionnel pour assurer le bon fonctionnement et la sécurité de votre chaudière.

Que faire si l'eau de la chaudière fuit ?

Coupez l'alimentation en eau et en électricité de la chaudière. Vérifiez les raccordements et les joints pour détecter toute fuite. Contactez un professionnel si le problème persiste.

Comment réinitialiser ma chaudière ACV Compact A 400 ?

Pour réinitialiser, appuyez sur le bouton de réinitialisation situé sur le panneau de commande. Suivez les instructions affichées à l'écran.

Quel est le niveau de pression idéal pour ma chaudière ?

Le niveau de pression idéal se situe entre 1,0 et 1,5 bar. Vérifiez le manomètre sur le panneau de commande et ajustez si nécessaire.

Que faire si la chaudière émet des bruits étranges ?

Des bruits peuvent indiquer une accumulation de tartre ou d'air dans le système. Purgez les radiateurs et vérifiez le niveau de pression. Si le problème persiste, contactez un professionnel.

Comment savoir si le niveau de givre est trop bas ?

Si l'affichage indique une alerte de dysfonctionnement liée au givre, vérifiez le niveau du liquide de refroidissement et complétez-le si nécessaire.

Est-ce que je peux installer moi-même la chaudière ACV Compact A 400 ?

Il est fortement recommandé de faire installer la chaudière par un professionnel qualifié pour garantir la sécurité et le respect des normes.

MODE D'EMPLOI Compact A 400 ACV

Corps de chauffe Chaudière construite en tôle d'acier ST 37/2 de forte épaisseur suivant NBN D 06001 et DIN 4702 Teil1 avec chambre de combustion refroidie par eau. Chaudière pressurisée à tubes de fumées avec chicanes amovibles. Le corps de chaudière est éprouvé hydrauliquement après fabrication à une pression de 7,5 bar. Chambre de combustion Foyer à libre dilatation construit suivant DIN 4702. Le foyer est construit en acier de forte épaisseur: -type 250 - 350: épr. 6 mm -type 400 - 500: épr. 7 mm -type 600 -1250: épr. 8 mm. Tubes de fumées Les tubes de fumées dépassent de 10 mm la plaque arrière pour éviter les condensations. Ceci provoque une surchauffe de l'extrémité des tubes et l'évaporation des condensats qui pourraient s'y produire. Circulation d'eau L' eau du retour est dirigée vers la plaque tubulaire avant par une chicane. Le bas de la chaudière ne comporte pas de tubes pour éviter que des dépôts de boues éventuels ne réduisent l'échange thermique. Porte foyère Porte foyère à ouverture gauche ou droite de construction lourde. Isolation par brique en fibre céramique posée sur un matelas de laine de roche. Etanchéité par cordon de fibre céramique et serrage par quatre écrous M 12. Boite à fumées Boite à fumées démontable réalisée en acier épr. 3 mm. et fixée par 6 boulons M 10. La boite à fumées comporte au point bas un regard de nettoyage avec une ouverture de Ø150 mm. Jaquette L'habillage est entièrement réalisé en acier et subit avant peinture un traitement de dégraissage et de phosphatation. La peinture en poudre epoxy-polyester est cuite au four (200°C) ce qui donne une garantie de longévité et une finition de grande qualité. Isolation La chaudière COMPACT A comporte une double isolation:

• unepremièreappliquéesurlecorpsdechauffeparun matelas de laine de verre de 80 mm d'épaisseur.

• Lasecondeappliquéesurlespanneauxdela jaquette par un matelas de laine de verre de 25 mm d'épaisseur avec film d'aluminium. Sécurité

• LachaudièreCOMPACTAestéquipéed'undispositif de mise en sécurité en cas de non fermeture de la porte foyère.

• Unthermostatdesécuritéàréarmementmanuel assure la sécurité contre toute surchauffe, préréglé à 103°C. Emballage La chaudière est livrée sur socle en bois avec dans le foyer le tableau de commande, les chicanes et la laine de verre pour l'isolation du corps de chaudière. L'ensemble jaquette est fourni dans une crête en bois. Régulation de base

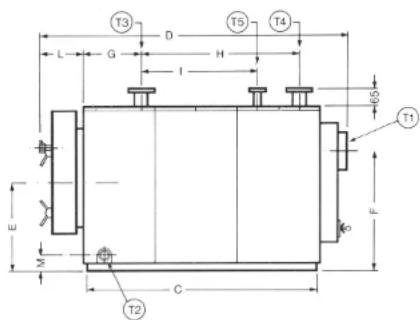

1. Porte foyère amovible gauche / droite.

2. Tableau de commande.

3. Retour circuit primaire.

4. Raccordement soupape de sécurité

5. Départ circuit primaire

6. Tubes de fumées, équipés de turbulateurs

9. Chambre de combustion

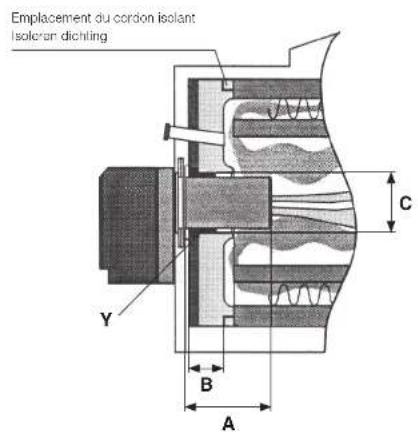

CARACTÉRISTIQUES DES BRÛLEURS / KENMERKEN VAN DE BRANDER Les chaudière COMPACT A sont conformes à la norme EN 303 Elles peuvent donc être combinées avec des brûleur conformes à la norme EN 267 pour le fioul, ou à la norme EN 676 pour le gaz. Contactez votre distributeur ACV local pour plus de renseignements IMPORTANT : la rampe du brûleur doit respecter les exigences ci-dessous De COMPACT A ketels zijn goedgekeurd volgens de norm EN 303 Zij mogen dus gecombineerd worden met branders conform aan EN 267 voor stookolie, of conform aan EN 676 voor gas. Neem contact met uw lokaal ACV vertegenwoordiger. BELANGRIJK: de brandermond moet voldoen aande volgende eisen Chaudière Ketel A mm Gaz - Gas A mm Fioul - Olie A mm Fioul lourd Zwaarolie B mm C mm D mm

• IMPORTANT: L’installation et l’entretien du produit seront exécutés par des techniciens qualifiés, en conformité avec les réglementations en vigueur.

• Seconformerauxnormeslocalesenvigueur(BelgiqueNBNB61-001)pourtoutescaractéristiquesparticulières, relatives aux dimensions, résistance au feu des parois, portes d'acier, cheminées et ventilations hautes et basses.

• Lachaufferieserasuffisammentgrandepourpermettreunebonneaccessibilitéetl'entréedelachaufferiesera suffisamment large pour permettre la pose ou la dépose du corps de chaudière. Distance minimale latérale: 600 mm. Distance minimale avant: 1250 mm. Distance minimale arrière: 600 mm. Distance minimale au-dessus: 1000 mm.

• Lachaufferiecomporteraimpérativementuneventilationbassepourl'arrivéed'airaubrûleur;uneventilation haute pour l'aération du local et un égout pour la vidange de la chaudière.

• Letableauci-dessousestdonnéàtitreindicatif,lesréglementationpouvantvarierd'unpaysàl'autre. STOOKRUIMTE

Ventilation basse dm

• Lasectionduconduitdecheminéetraditionnelleestcalculéesuivantlaformule: S = 5,6 Qc / √H S en cm

• LacheminéemétalliqueestdéterminéesuivantlaDIN4705

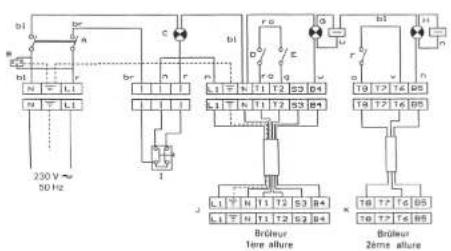

Schéma électrique de la chaudière Compact A de grande puissance Elektrisch schema van de ketel Compact A - groot vermogen A = Interrupteur général A = Hoofdschakelaar B = Prise de courant B = Stopkontakt C = Voyant lumineux de sécurité de porte C = Kontrolelamp voor deurvergrendeling D = Thermostat de sécurité D = Veiligheidsthermostaat E = Thermostat première ellure E = Thermostaet 1e trapswerking F = Thermostat seconde allure F = Thermostaat 2de trapswerking G =Compteurhoraireavecvoyantlumineux1èreallure G =Uurtellermetkontrolelamp1stetrapswerking H =Compteurhoraireavecvoyantlumineux2èmeallure H =Uurtellermetkontrolelamp2detrapswerking I = Interrupteur de porte I = Deurschakelaer J = Brûleur 1ère allure J = Brander 1ste trapswerking K = Brûleur seconde allure K = Brander 2de trapswerking Montages des sondes Positie van de voelers Tableau de commande Bedieningsbord A : thermomètre A : thermometer B : thermostat de réglage première allure B : regelthermostaat -1 e trapswerking C : thermostat de réglage seconde allure C : regelthermostaat -2e trapswerking D : thermostat de sécurité (103°C) à réarmement manuel D : manueel herinschakelbare veiligheidsthermostaat (103°C) F : interrupteur général F : hoofdschakelaar H : prise de courant H : stopcontact I : voyant lumineux de sécurité de porte I : kontrolelamp voor deurvergrendeling J : voyant lumineux de fonctionnement en première allure J : kontrolelamp voor 1e trapswerking K : voyant lumineux de fonctionnement en seconde allure K : kontrolelamp 2e trapswerking L : compteur horaire de première allure (option) L : uurteller 1e trapswerking (optie) M : compteur horaire de seconde allure (option) M : uurteller 2e trapswerking (optie) L'interrupteur de porte est un organe de sécurité de la chaudière. Il empêchera le fonctionnement du brûleur si la porte foyère n'est pas correctement fermée. Son placement et son réglage doivent donc faire l'objet d'une attention particulière. Les différentes pièces à utiliser sont: - équerre de positionnement de l'interrupteur - interrupteur (raccordé électriquement au tableau) - butée de l'interrupteur (type 250 -1250) - jeu d'écrous et de boulons de fixation. Fixer les différents éléments comme suit:

1. Fixer l'interrupteur sur son équerre

et adapter l'ensemble sur la plaque tubulaire avant (dans les trous prévus à cet effet). Il sera placé du côté opposé à l'axe pivotant (à choisir).

2. Fixer la butée sur le support inférieur

de la porte dans le prolongement de la roulette de l'interrupteur.

3. Régler la position de l'interrupteur et/ou

de la butée pour garantir une réaction de l'interrupteur lors d'une ouverture minimale de la porte.

4. Tester son bon fonctionnement (brûleur

1) La livraison de la chaudière CA contient les sous-ensembles

suivants: - Corps de chauffe non isolé

• Leschicanessontemballées,l'ensembleestfixéauxtubulures de la chaudière.

• Danslefoyersontdisposés: L'isolation du corps de chauffe avec protection en alu (Laine de roche en rouleau). L'isolation du tube de combustion (fibre céramique) Set d'assemblage (avec vis, écrou, butée de l'interrupteur de porte,...). Uncerclagebleupermettantdefixerl'isolationaucorps. - Crête en bois comprenant:

• Letableaudecommande(avecinterrupteurportepré-câblé), emballé avec cette notice

• uneisolationsupplémentairepourlecorpsdechauffe.

2) Enrouler l'isolation, recouverte d'une feuille d'alu, autour du corps de

la chaudière. Entailler l'isolation pour qu'elle puisse épouser les tubulures. Fixer l'isolation à l'aide des cerclages livrés à cet effet.

3) Placer les positionneurs de faces latérales sur les profils de renfort

inférieurs de la chaudière.

4) Placer un panneau latéral arrière.

Pour un placement correct, il faut que: - son rebord supérieur vienne s'épauler sur le profil de renfort supérieur. - l'entaille du rebord du panneau vienne chevaucher la plaque tubulaire arrière.

6) Clipser le tableau de commande sur les panneaux latéraux avant.

Embrocher les fiches électriques (brûleur) à l'arrière du tableau de commande,etlesfaireressortirdelajaquetteparlespasse-câbles prévus à cet effet.

7) Installer l'interrupteur porte (voir page 8)

9) Visser le raidisseur entre les parties inférieures

des panneaux latéraux avant.

11) Présenter le panneau recouvrant la porte foyère, faire correspondre les trous

de la jaquette aux taraudages de la porte (non loin des charnières), visser.

• Chaudièresenacieràhautrendement,conformesauxprescriptionsdelaNBND06.000,ducahierdescharges 105 de l'AR belge de mars 1988 et à la DIN 4702 - Teil1

• Chaudièreconstruiteentôlesdeforteépaisseur

• Chaudièrepressuriséeàtubesdefuméesavecchicanesamovibles.

• Chambredecombustionàlibredilatationrefroidiepareau.

• Portefoyèreàouverturegaucheoudroiteetàdoubleisolation.Matelasdelainederocheetbriqueenfibre céramique.

• Etanchéitéparcordondefibrecéramique.

• Boîtedefuméesdémontableenacierépr:3mm,avecregarddenettoyageØ150mmaupointbas.

• Lachaudièrecomporteuneisolationlainedeverreappliquéesurlecorps(épr.100mm.)etunesecondesurles panneaux de la jaquette.

• Jaquettemétalliquelaquéeaufouraprèsdégraissageetphosphatationdelatôle.Dispositifdemiseàl'arrêtdu brûleur en cas de non fermeture dela plaque foyère.

• Régulation: thermomètre thermostat de réglage: 1e et 2e allure voyant lumineux de fonctionnement 1e et 2eallure compteur horaire 1e et 2e allure (option) thermostat de sécurité à réarmement manuel interrupteur général prise de courant

1. Remplissage de l'installation

- Vérifier et au besoin traiter l'eau d'alimentation. Celle-ci doit avoir les caractéristiques suivantes: dureté totale < 15°F, PH compris entre 7 et 8, Oxygène libre < 0,5 ppm et absence de boue. - Assurez vous que toutes les vannes de l'installation soient ouvertes sauf celle de vidange. Mettre la vanne mélangeuse à 3 ou 4 voies en position intermédiaire. - Purger l'installation et surveiller la pression: hauteur hydrostatique dans les installations à vase ouvert ou hauteur hydrostatique + 0,5 bar dans les installations fermées. - Contrôler les amenées d'eau et laisser apparents les vidanges et trop-pleins.

2. Mise en service de la chaudière

- Vérifier si les turbulateurs sont correctement placés dans les tubes, la partie avant doit effleurer la plaque tubulaire avant. - Assurez-vous de la bonne fermeture de la porte foyère (serrage moyen). - Obturez soigneusement l'espace compris entre la brique réfractaireetlegueularddubrûleur.Utilisezpourcelaun isolant souple à base de fibre céramique. - Vérifier si la longueur de la tête de combustion du brûleur est conforme aux indications reprises en page 5. - Contrôler le bon positionnement et le serrage du regard de flamme. - La première mise en régime doit être progressive, si possible à failble allure. - Eviter des retours à une température inférieure à 60°C. - S'assurer que la circulation d'eau dans les chaudières est effective. - Ne jamais injecter dans la chaudière de l'eau à basse température.

3. Mise en service du brûleur

- Vérifier la puissance du brûleur par rapport à la puissance nominale de la chaudière. - Vérifier que tous les organes de sécurité soient bien calibrés et correctement raccordés: soupapes de sécurité, vase d'expansion et thermostats. - Vérifier le bon fonctionnement des circulateurs. - Ouvrir les vannes de l'installation. - Démarrer le brûleur.

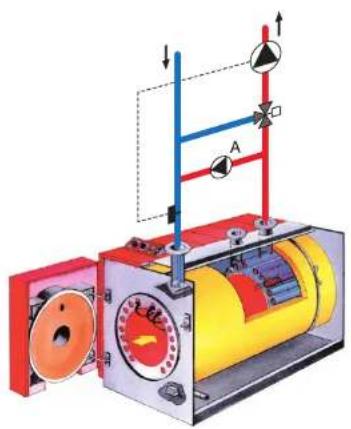

- Après avoir vérifié la charge du brûleur, faire les réglages et contrôler les caractéristiques de combustion: température de fumées, CO2, CO et indice de noircissement. - Vérifier le bon fonctionnement des thermostats de réglage et de sécurité, le thermostat minimum et l'interrupteur d'ouverture de porte. - Vérifier le fonctionnement de la soupape de sécurité (pression. max. 6 bar) en l'actionnant manuellement. - Vérifier la bonne ventilation du local de chauffe et la conformité de la cheminée. - Vérifier si la température du retour n'est pas inférieure à 60°C et si la boucle de recyclage primaire est raccordée et si son fonctionnement est correct (page 7)

Pour éviter la déterioration du réfractaire de porte, laisser la chaudière fonctionner à faible allure pendant 24 heures.

6. Réglage des thermostats

Régler le thermostat (B) de la petite allure à la température de fonctionnement désirée. Régler le thermostat (C) de grande allure à une température inférieure de 10°C à la consigne du thermostat de petite allure. eNtRetIeN L'entretien de la chaudière doit se faire au moins une fois par an. Unentretienrégulierdiminuevotreconsommationetaugmentera la durée de vie de votre chaudière. Pour nettoyer la chaudière, procéder comme suit:

• Déconnecterlebrûleur(déclencherl'interrupteurgénéral)

• Nettoyerlestubesdefuméesavecunebrosseenfer

• Remettreleschicanesenplace

• Nettoyerlefoyeretextrairelesrésidus

• Dévisseretenleverlatrapped'acierdelaboîtedefumées

• Nettoyerlaboîtedefuméesetrevisserlatrappe(vérifierson étanchéité)

• Nettoyerlatêtedecombustiondubrûleuretlesélectrodes d'allumage

• Effectueruncontrôledecombustion

• Effectuerdespurgespériodiquespouréliminerlesdépôtsde boues en partie basse de la chaudière

• Nejamaisvidangerl'installationsansnécessitéabsolue. Remarque: Dans le cas d'utilisation de fuel lourd, prévoir un nettoyage tous les mois et dès que la température des fumées augmente de 30°C. "VOOR" lN dIeNst steLLING Het ketellichaam en de leidingen spoelen om alle vuil te verwijderen. lN dIeNst steLLING
