TR310 - Télécommande UPM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande extérieure
Marque	UPM
Modèle	TR310
Technologie	RF 433,92 MHz
Portée en champ libre	Jusqu'à 30 mètres
Tension d'alimentation du récepteur	120 V AC, 15 A
Charge maximale (résistif)	1800 W
Charge maximale (tungstène)	600 W
Alimentation de l'émetteur	2 piles bouton (type CR2032)
Indicateur de fonctionnement	DEL verte
Nombre de canaux	2 (commande indépendante)
Fonctions principales	Marche/Arrêt, Apprentissage (programmation)
Compatibilité	Récepteur RC420 (vendu séparément)
Utilisation	Extérieure, résistant aux intempéries
Installation	Support de montage inclus, verticale à ≥ 3 pieds du sol
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Conforme à la FCC Partie 15, éviter les chocs électriques
Pièces détachées	Piles bouton CR2032, récepteur RC420
Réparabilité	Remplacement des piles par l'utilisateur

FOIRE AUX QUESTIONS - TR310 UPM

Comment installer les piles dans la télécommande TR310 ?

Retirez le couvercle au dos de l'émetteur, insérez deux piles bouton (CR2032) en respectant la polarité, puis replacez le couvercle. La DEL verte s'allume en appuyant sur une touche si les piles sont correctement installées.

Quelle est la portée de la télécommande TR310 ?

La portée est d'environ 30 mètres en champ libre. Les obstacles (murs, métal) peuvent réduire cette distance.

Comment associer la télécommande au récepteur RC420 ?

Branchez le récepteur sur une prise murale. Appuyez sur le bouton APPRENTISSAGE du récepteur tout en appuyant sur le bouton du canal souhaité sur l'émetteur. La DEL du récepteur s'allume en appuyant sur MARCHE si l'apprentissage a réussi.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Ensuite, effectuez une nouvelle procédure d'apprentissage. Si le problème persiste, vérifiez que le récepteur est alimenté.

Puis-je contrôler plusieurs récepteurs avec une seule télécommande ?

Oui, vous pouvez associer plusieurs récepteurs RC420 à la télécommande TR310 en répétant la procédure d'apprentissage pour chaque récepteur.

Quels types de charges puis-je connecter au récepteur ?

Le récepteur supporte une charge maximale de 1800 W pour les charges résistives (chauffage) et 600 W pour les charges tungstène (éclairage). Tension : 120 V AC, 15 A.

La télécommande est-elle résistante à l'eau ?

Oui, elle est conçue pour une utilisation extérieure avec un couvercle antigouttes. Évitez toutefois l'immersion.

Comment utiliser la fonction Marche/Arrêt manuelle sur le récepteur ?

Le récepteur RC420 dispose d'un bouton Marche/Arrêt sur son boîtier. Appuyez dessus pour allumer ou éteindre manuellement la charge connectée.

Que signifie le voyant DEL sur la télécommande ?

La DEL verte s'allume brièvement lorsque vous appuyez sur une touche, indiquant que le signal est émis. Si elle ne s'allume pas, les piles sont peut-être usées.

Dois-je respecter des consignes de sécurité particulières ?

Installez le récepteur verticalement à au moins 3 pieds (environ 0,9 m) du sol pour éviter tout risque de choc. Respectez la charge maximale indiquée.

MODE D'EMPLOI TR310 UPM

Fellicitations. You've asked me to tell you that the telephone exterrieur EPUM. Veiluze prénée le temps de dire et compte cette manque à de profiler l'immobilité de ce produit.

\section*{Charactéristiques}

• Technologie RF 433 MHz
• Commande jusqu'à-2 (100V)
• Charge allant jusqu'à/1800V / 15A (resistant)
• Couvertre antigoutes
• Poids de couvertre jusqu'à/30 m en oue aurove

RC420+TR310
Ensemble à télécommande extérieure

SUPPORT DE MONTAGE

Pour assurer un rendissement sur et optimal, utiliser le support de montage fouin ou la couverture du coulois. Le coulois est l'extrapolant des autres ou les autres ex. perceuse electrique, forests, vis et (ou) tourneurs pour l'installation.

AVERTISSEMENT: Pour évider le risque de choc, la minutes doit être installée verticellément et à moins trois 3 pieds au-dessus du sol.

DEPANNAGE

problème L'émetteur n'allume et n'estin plus le récepteur

solution

Se servir de la fonction APPRENTISSAGE pour reprogrammer le récepteur

ou verifier les piles

CONFORMITE A LA FCC

Ce dispositif respecte la Partie 15 du règlement de la FCC et est assujietti aux deux conditions suivantes:

1. ce dispositif ne doit pas cause d'interne fénéste;
2. de dispositif ne doit pas cause d'inténence reque, y compris chaque qui peut entrainer un fonctionnement non désire.

SPECIFICATIONS TECHNIQUES

Commande: 120V AC, 15A
Charge maximum: 1800W resistant; 600W tungst nee
Porte de émission: jusqu'à 30 metres en aie ouverte
Fréquence d'émission: 433.92 MHz

COMMENT DÉMARRER

Le récepteur RC420 n'exige pas de piles. Le TR310 est-accounté de deux pôles bouteurs.

1 enlever le couverture au dos de l'émetteur
2 placer deux piles boutons entre les terminaux en respectant la polarite et replacer la couverture
3 I'indicateur DEL vert s'allumera si on appue sur une touche quelsconque après avoir installe des pilles correctement

installation des piles

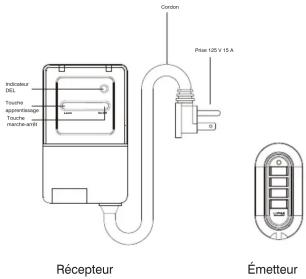

description des boutons

MARCHE/ARRET

APPRENTISSAGE - pour programme le canal du récepteur

DEL 01.1 MARSULE

CA1:APRt
CA-3 MARCH
CA-APPET

FONCTION APPRENTISSAGE

1 Brancher le recepteur dans la prise murale
Appuyer sur APPRENTISSAGE sur le recepteur tout en appuyant sur le bouton du canal désirel sur l'émetteur
3 Répéter 1 et 2 pour un récepteur supplémentaire (donnable chez cette détaillant local)
Si I'APPRENTISSAGE est reuiss, indicateur DEL devrait s'allumer sur le recepteur quand en appuipe sur MARCHE

FONCTION MARCHE-ARRET

1 Mettre en marche et arreter en
appuyant sur les touches
marche-arrêt sur l'émetteur
Le bouton marche-arrêt sur le récepteur sert également à éteindre et allumer

DIRECTIVES À L'INTENTION DE L'UTILISATEUR

Ce matériel é ete testé et respecte les limites des disposifits numériques de classe B, conformement à Partie 15 du règlement de la FCC. Ces limites visent à offrir une protection raisonnable contre le brouillage préjudiciable des installations résidenciétaires. Ce matériel général, utilisè et peut émettre une énergie radioféquence et peut causer un brouillage préjudiciable aux radiocommunications s'il n'est pas installe et utilisé selon le mode d'emploi. Il n'existe toute fois aucune garantie qu'aucun interfeference ne se produit dans une certaine installation. Si ce matériel cause une interférence néfante à la réception de programmes de télévision ou de radio, ce qu'on peut déterminer en mettant en marche et en arrêtant le matériel, on encourage l'utilisateur à essayer de corriger la situation en prenant l'une ou plusieurs des mesures suivantes :

• réorienter ou déplacer l'anterne de réception;
• accroître l'écart entre le matériel et le récepteur;
• rélier le matériel dans une prise sur un circuit autre que celui du récepteur;
• émettre la sessionnaire ou un technician radiotélé experimenté pour Obtiré en la vente.
