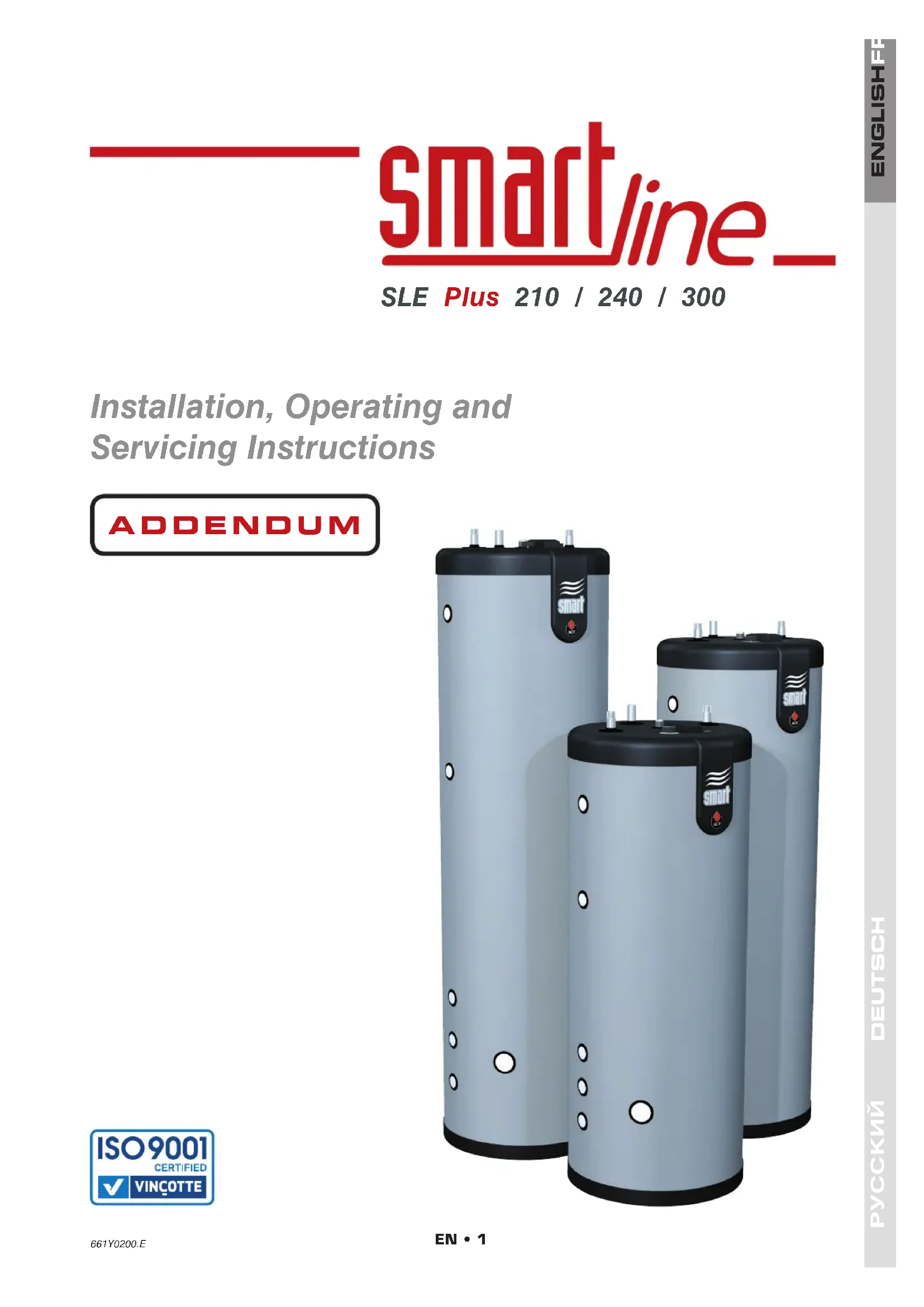

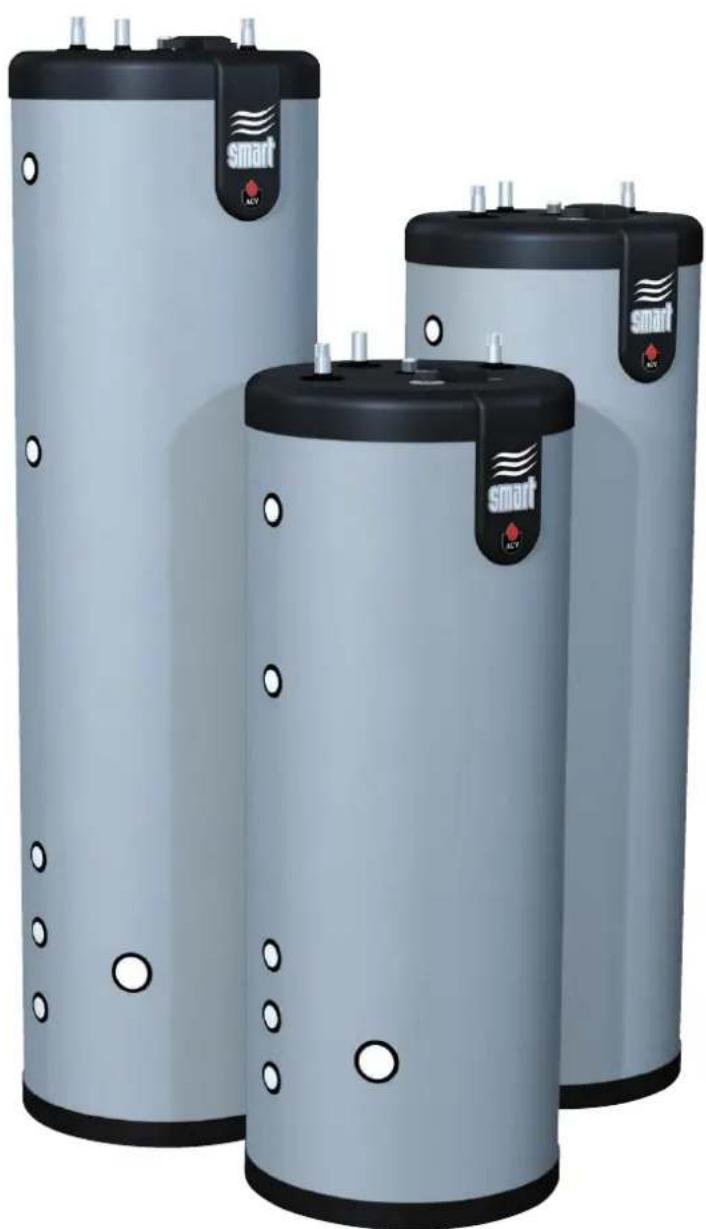

MODE D'EMPLOI Smart Line SLE Plus 300 ACV

Notice d'installation, d'utilisation et d'entretien

ADDENDUM

DESCRIPTION DU CAHIER DES CHARGES

Système "Tank-in-Tank"

Le "Tank-in-Tank" est un échangeur de chaleur avec accumulateur intégre, constitué de deux réservoirs concentriques: le réservoir interne contient l'eau Sanitaire à rechauffer (secondaire) et le réservoir externe contient le fluide chauffant (primaire) qui circule entre les deux réservoirs et cède sa chaleur à l'eau sanitaire.

Echangeur accumulateur d'eau chaude

Le réservoir interne constitue le coeur du ballon: il est soumis à l'agressivité des eaux de distribution, aux fortes pressions et aux variations de température. Ce réservoir est construit en acier inoxydable massif chrome-nikel [acier inoxydable 304], entierement soude sous protection d'argon suivant la technique Tungsten Inert Gas (T.I.G).

Avant l'assemblage, les fonds bombés sont décapés et passifs pour améliorer la longévité du réservoir, et en particulier la résistance à la corrosion. La virole est ondulée sur toute sa hauteur suivant un procédé de fabrication exclusif. Ce design confère une forte résistance à la pression et limite l'adhérence du calcaire en autorisant l'expansion et la contraction du réservoir.

Reservoir externe

Le réservoir exter ne contenant l'eau du circuit primaire provenant de la chaudiere, est construit en acier au carbone STW 22.

Isolation thermique

Celle-ci est réalisée en mousse de polyurethane à haute densité injectée, de 50 mm ne contenant pas de CFC.

Habillage

L'habillage du gallon est réalisé en polypropylene, matière plastique qui offre à la fois une grande résistance aux chocs et une appearance très esthétique.

Résistance électrique optionnelle du SLE Plus

Les modeles SLE Plus peuvent etre équipés d'une resistance electrique autonome avec thermostat de reglage et de sécurité integre, fonctionnant independamment du thermostat du gallon.

Volt	Amp	Puissance	Code
1 x 230 V	13	3 kW	10800081
3 x 400 V + N	4.4	3 kW	10800082
1 x 230 V	26	6 kW	10800083
3 x 400 V + N	8.8	6 kW	10800084

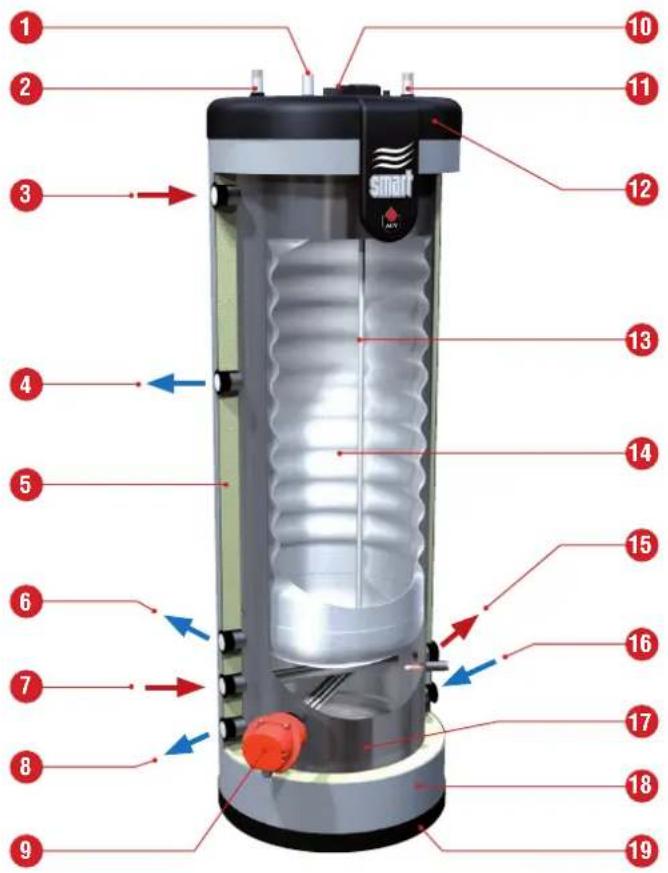

1. Connexion boucle sanitaire
2. Entree eau froide sanitaire + plonge brise jet en PVCC
3. Départ primaire (charge du gallon)
4. Retour primaire auxiliaire
5. Isolation de 50 mm en polyurethane rigide
6. Retour primaire auxiliaire
7. Départ primaire de la pompe à chaleur
8. Retour primaire de la pompe à chaleur
9. Résistance électrique (en option)
10. Purgeur d'air manuel
11. Départ eau chaude sanitaire
12. Couvercle en polypropylene rigide
13. Doigt de gant en acier inoxydable
14. Réservoir interne en acier inoxydable
15. Départ circuit de chauffe
16. Retour circuit de chauffe
17. Réservoir externe en acier contenant le fluide primaire
18. Jaquette extérieure en polypropylène
19. Couvercle inférieur en polypropylene rigide

PRINCIPLE DE FONCTIONNEMENT

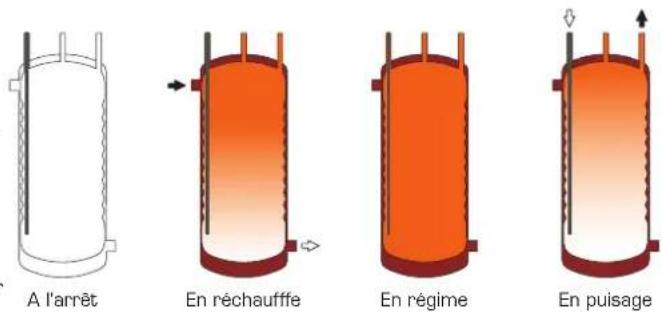

Cycle de fonctionnement

Le thermostat s'enclenche et assure la mise en route de la pompe de charge du fluide chauffant. Ce fluide circule autour du réserve interne et chauffe ainsi l'eau sanitaire. Lorsque la température demandée est atteinte, le thermostat arrête la pompe de charge.

Pertes à l'arrêt en Watt

Modèles		Perte à l'arrêt[Watt]
SLE Plus 210	ΔT = 50°C	85,6
SLE Plus 240	ΔT = 50°C	88,8
SLE Plus 300	ΔT = 50°C	93,2

Perte de température avec T'angiante de 20°C

INSTALLATION

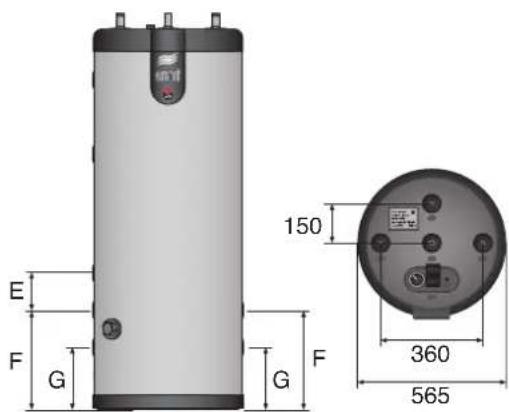

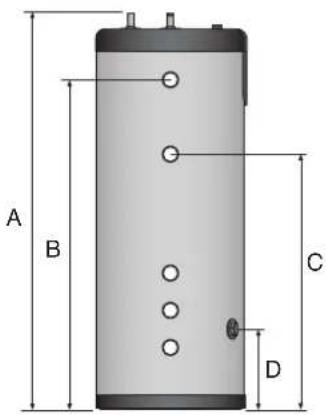

DIMENSIONS	SLE Plus210	SLE Plus240	SLE Plus300
A mm	1493	1741	2046
B mm	1230	1477	1783
C mm	937	1068	1278
D mm	312	303	338
E mm	120	110	145
F mm	352	343	378
G mm	233	233	233
Poids à vide [kg]	66	76	87

PLACEMENT

Ce ballon ne doit pas etre installe aux endroits susceptibles d'être exposés aux interpéries extérieures.

Choisir l'emplacement le plus convenable en fonction de la position de la chaudière et la proximite de la distribution d'eau chaude sanitaire, afin de réduire les pertes de température dans les reseaux de tuyauteries et minimiser les pertes de charge.

L'installation doit être réalisée uniquement au sol.

RACCORDEMENT CHAUFFAGE

Modèles Raccordement primaire		Raccordement résistance électrique optionnelle
SLE Plus 210 Ø 1" [F] Ø 1" 1/2 [F]
SLE Plus 240	Ø 1" [F] Ø 1" 1/2 [F]
SLE Plus 300	Ø 1" [F] Ø 1" 1/2 [F]

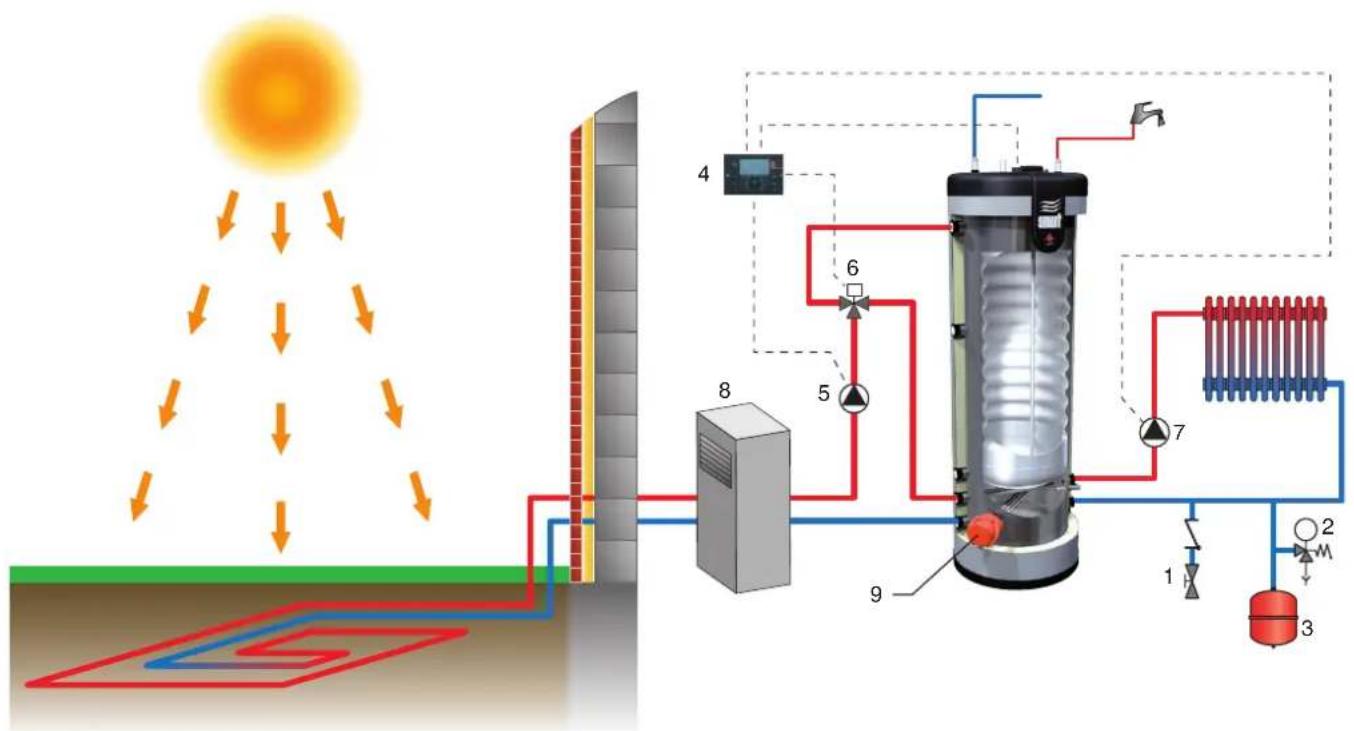

1. Vanne de remplissage du circuit primaire
2. Groupe de sécurité tarée à 3 bar
3. Vase d'expansion
4. Régulation Control Unit en option
5. Pompe de charge
6. Vanne melangeuse à 3 voies motorisée
7. Pompe chauffage
8. Pompe à chaleur
9. Résistance électrique en option

SLE Plus

	55445006
	24614152
	54442045
	54764021
	54764020

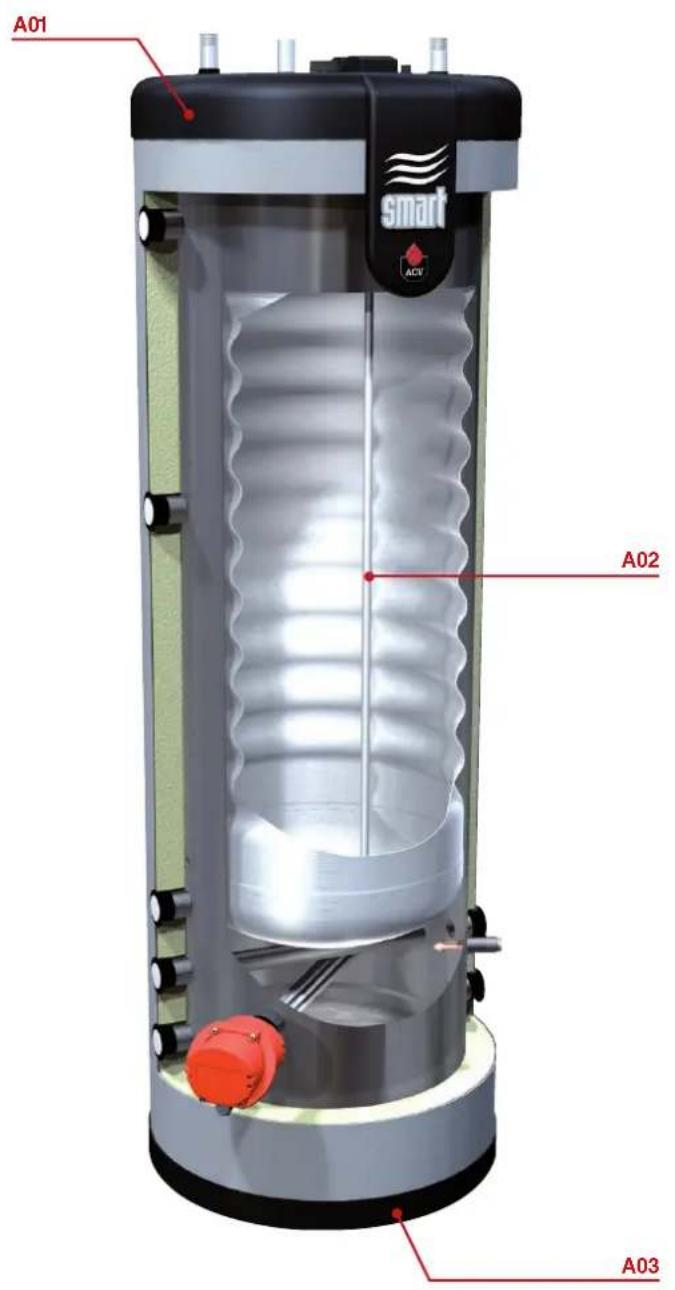

N°	SLE Plus 210	SLE Plus 240	SLE Plus 300
A01	497B5010 497B5010 497B5010
A02	39438046 39438047 39438047
A03	497B5002 497B5002 497B5002

smartline

SLE Plus 210 / 240 / 300
