MODE D'EMPLOI RL41J7799S4 SAMSUNG
manuel d'utilisation
RB33J8**/RB36J8**/RB38J7**/RB41J7**
SEBN Appareil non encastrable
Sommaire
Consignes de sécurité 3
Consignes de sécurité 3

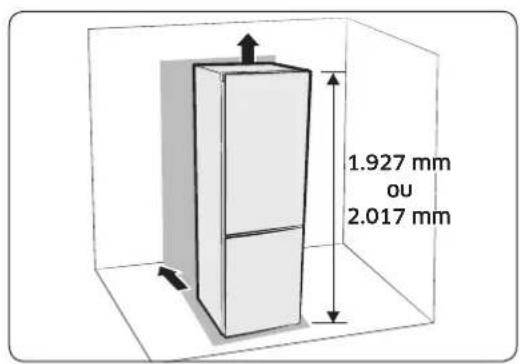

Installer le réfrigerateur 21
Avant d'installer le réfrigerateur 21

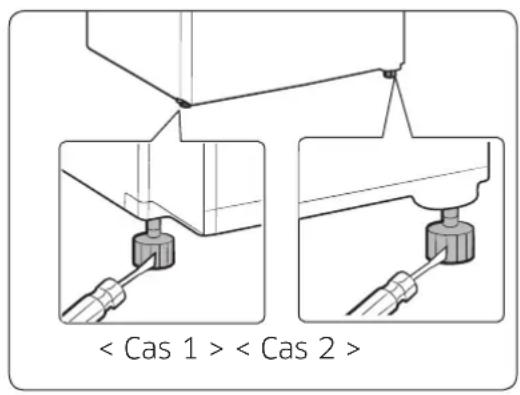

Mise à niveau du réfrigerateur 24

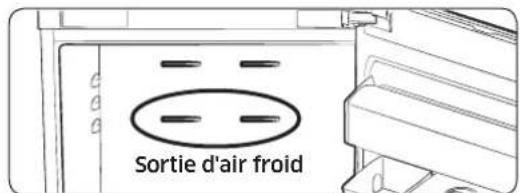

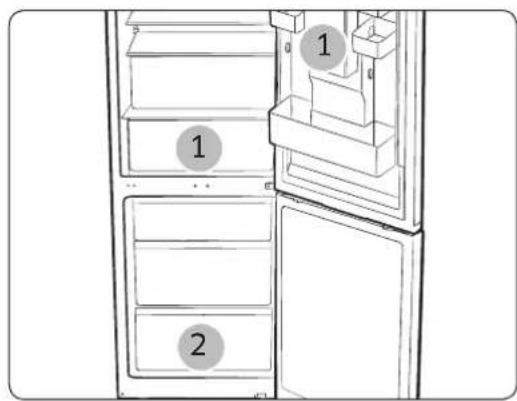

Fonctionnement de votre réfrigérateur 26

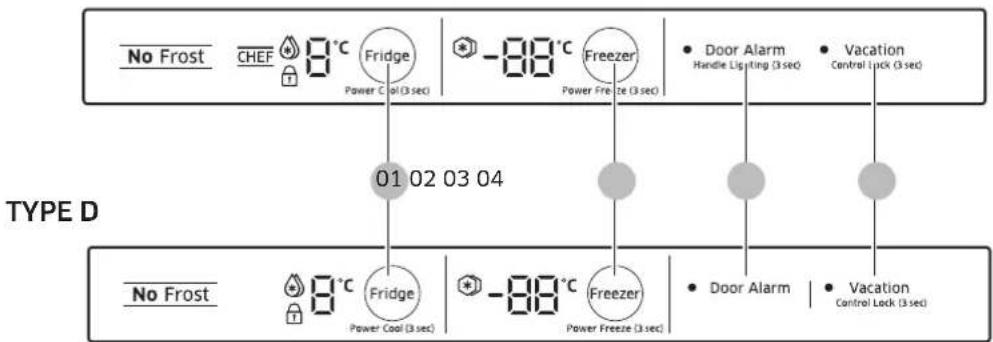

Utilisation du panneau de commande 26
Signal d'alarme de la température 31
Mode CHEF (en option) 31
Etagere du congelateur 32

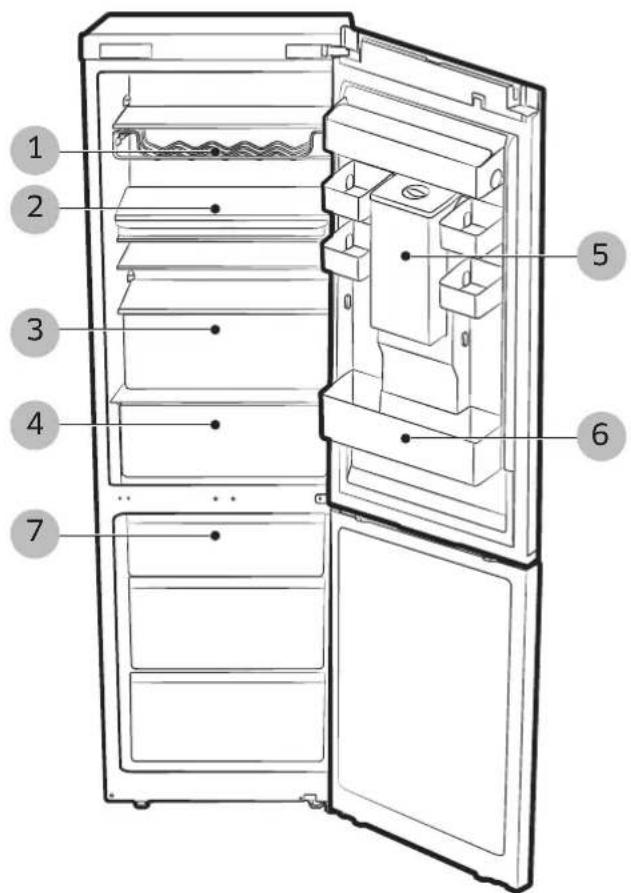

Pièces et caractéristiques 33
Fonctions du compartment du congelateur 36

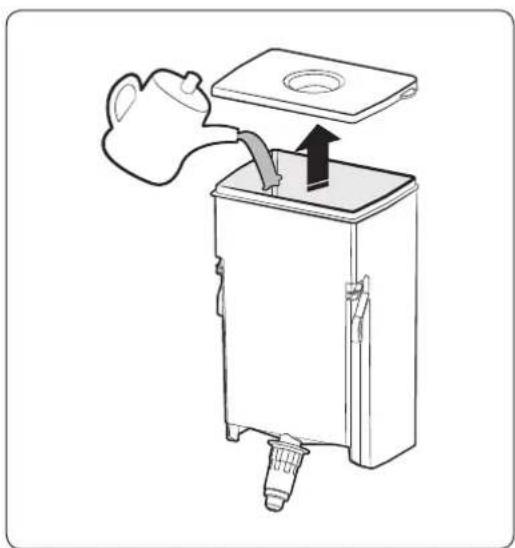

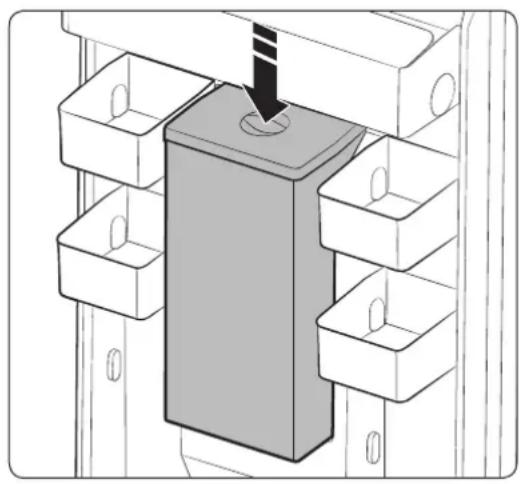

Utilisation du distributeur d'eau (en option) 38
Retrait des parties internes 41
Remplacement de la DEL 46

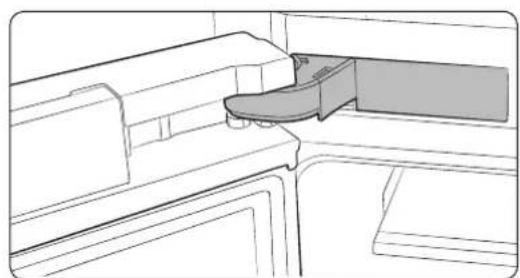

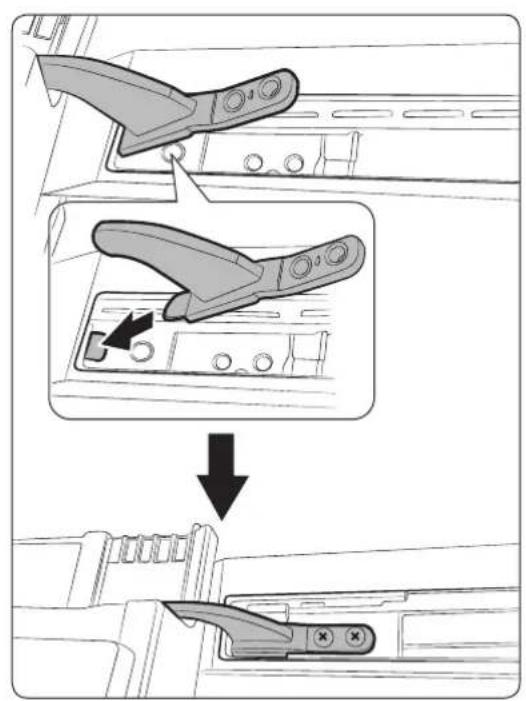

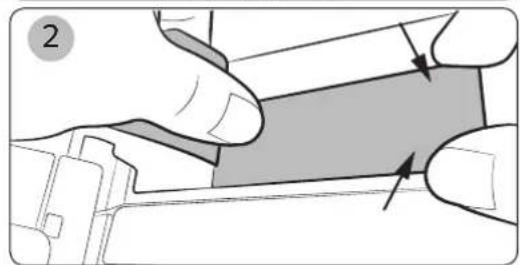

Inversement de la porte (en option) 47

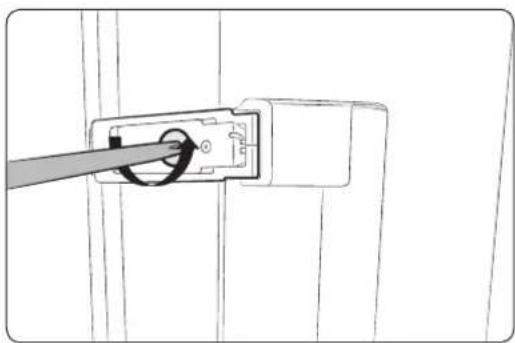

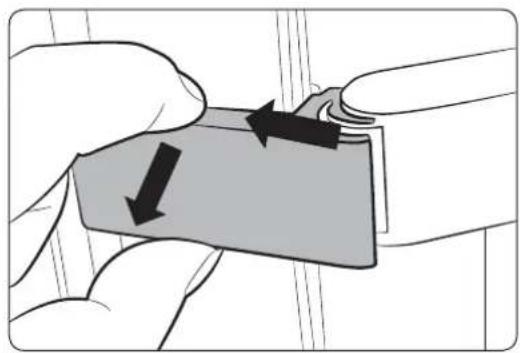

Renversement de la poignee (pour les modetes à POIGNEE BARRE uniquement) 48
Inversement de la porte 50
Dépannage 61

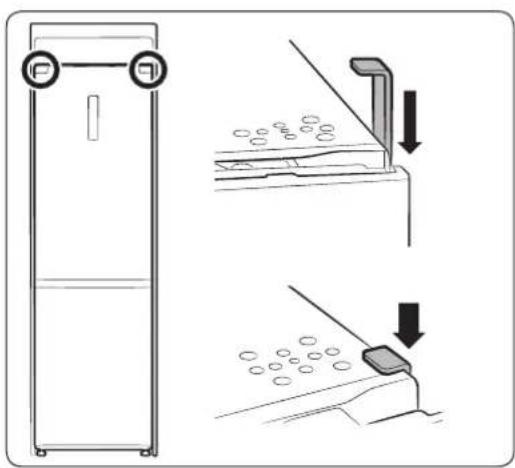

Installation du dispositif de fixation dans la cuisine (RB33/36* models) 63
Kit d'installation 63
Dimensions 64
Installation 66
Installation en duo (modèles RB33/36*) 70
Kit d'installation 70
Dimensions 71
Installation 72
2 French
Consignes de sécurité
Consignes de sécurité
- Avant d'utiliser cet apparéil, veuillez dire attentivement ce manuel et le conserver pour toute ↔reference ultérieure.
- N'utilisez cet apparéil que conformément à l'usage auquel il est destiné, en suivant scrupuleusement les instructions du manuel. Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris des enfants) inexplériementées ou dont les capacities physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.
- Cet apparéil n'est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacities physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elle soient surveillées ou qu'elle aient reçu les instructions nécessaires concernant l'utilisation de cet apparéil de la part d'une personne responsable, et ce, pour leur propre sécurité.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne doit pas etre effectués par des enfants sans surveillance.
- Les averissements et les consignes importantes de sécurité contenus dans ce manuel ne prétendent pas couvrir toutes les situations susceptibles de se produit.
Il est de votre responsabilité de faire preuve de bon sens et de prudence lors de l'installation, de l'entretien et du fonctionnement de l'appareil.
- Les consignes d'utilisation suivantes concernent plusieurs modèles; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce manuel et que certains symboles d'advertisement ne s'appliquent pas. Pour toute question, contactez le centre d'assistance le plus proche ou connectez-vous sur www.samsung.com.
- Le gaz réfrigérant utilisé est le R600a ou R134a. Vérifiez le gaz réfrigérant utilisé dans votre réfrigérateur sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située
Consignes de sécurité
à l'intérieur du réfrigérateur. Lorsque ce produit contient du gaz inflammable (gaz réfrigérant R-600a), veuillez communiquer avec les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre apparéil.
- Afin d'éviter la création d'un mélange gaz-air inflammable lorsqu'une fuite se produit dans le circuit frigorifique, la taille de la piece ou installer l'appareil dépend de la rquantité de gaz réfrigérant utilisée.
- Ne démarrez jamais un apparéil qui présente des signes d'endommagement. En cas de doutes, contact7ezYOUR revendeur. La piece doit avoir un volume de 1m3 pour chaque 8 g de gaz réfrigérant R-600a à l'intérieur de l' apparéil.
La quantité de gaz réfrigérant que votre apparéil peut contenir est indiquée sur la plaque signalétique située à l'intérieur de l' apparéil.
-
Le gaz réfrigérant qui pourrait s'échapper des tuyaux risquerait de s'enflammer ou de provoquer des lésions oculaires. En cas de fuite de réfrigerant, n'approche pas de flamme nuè, éloignez tout object inflammable de l'appareil et aéréz immédiatement lapiece.
-
Le non-respect de cette consigne risquérait de provoquer un incendie ou une explosion.
-
Il est dangereux pour quiconque qui n'est pas un agent de maintenance/agree d'entretenir cet apparéil. Dans le Queensland - l'agent de maintenance agree DOIT être titulaire d'un permis de travail pour les installations mettant en œuvre des gaz (Gas Work Authorization) ou d'une Licence pour les réfrigerants hydrocarbures, pour effectuer l'entretien ou les réparations qui impliquent un retrait des carters. (Pour l'Australie uniquement)
Consignes de sécurité importantes et symboles :
AVENTISSEMENT
Pratiques inadaptées ou dangereuses susceptibles de cause des blessures graves, voire mortelles.
ATTENTION
Pratiques inadaptées ou dangereuses susceptibles de causeurs des blessures légères ou des dommages matériels.
NE PAS essayer.
NE PAS démonter.
NE PAS toucher.
Suisse scrupuleusement les consignes.
Debrancher la fiche de la prise murale.
S'assurer que l'appareil est relié à la terre afin d'éviter toute electrocution.
Contacter le service d'assistance technique pour obtenir de l'aide.
Remarque.
Ces symboles d'avertissement ont pour but d'eviter tout risque de blessure. Respectez-les en toutes circonstances.
Lisez attentivement la presente section et conservez le guide en lieu sur afin de pouvoir vous y reporter ultérieurement.
Consignes de sécurité
AVENTISSEMENT
Symboles d'advertissement importants concernant le transport et le lieu d'installation de l'appareil
Veillez à ce qu'aucune piece du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l'appareil.
- Risque d'incendie ou de lésions oculaires en cas de fuite de réfrigérant. En cas de fuite, n'approche pas de flamme neue ou de matière potentiellement inflammable et aéréz la piece pendant plusieurs minutes.
- Cet apparéil contient une faible quantité de réfrigerant isobutane (R-600a), un gaz naturel représentant une compatibilité ecologique elevée, mais qui est aussi un combustible. Veillez à ce qu'aucune piece du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l' apparéil.
AVENTISSEMENT
Symboles d'avertissement importants concernant l'installation de l'appareil
-
Une dépréciation de l'isolement des composants électriques est susceptible de provoquer un choc électrique ou un incendie.
-
N'exposez pas ce réfrigérateur à la lumière directe du soleil ou à la chaleur d'un poèle, d'une cusinière, d'un apparéil de chauffage ou autres apparéils.
-
Ne branchez pas plusieurs apparèils dans la même multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique indépendante dotée d'une tension nominale correspondant à cette figurant sur la plaque signalétique.
-
Vous obtiendrez de plusieurs résultats et éviterez également une surcharge des circuits électriques (risque d'incendie à la suite d'une surchauffe des fils).
-
Ne branchez pas la fiche d'alimentation dans une prise murale mal fixée.
-Risque de chocoléctrique ou d'incendie.
-
N'utilisez pas de cordon dont la gaine est craquelée ou endommagée à chaque endroit ou à l'une de ses extrémités.
- Ne tirez pas ou ne pliez pas excessivement le cordon d'alimentation.
- Ne tordez pas ou neouvez pas le cordon d'alimentation.
-
N'accrochez pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre des objets, ou n'enforcez pas le cordon d'alimentation dans l'espace situé derrière l'appareil.
-
Lorsque vous déplacez le réfrigérateur, assurez-vous qu'il ne roule pas sur le cordon d'alimentation, et prenez garde de ne pas endommager ce dernier.
-
Risque de chocoléctrique ou d'incendie.
-
N'utilisez pas d'aérosols à proximité du réfrigérateur.
-
L'utilisation d'aerosols à proximé du réfrigérateur peut provoquer une explosion ou un incendie.
- Ne pliez pas le cordon d'alimentation à l'excess et ne posez pas d'objets lourds dessus.
-
Ce réfrigérateur doit être correctement installé, conformément aux instructions duprésent guide, avant d'être utilisé.
-
N'installez pas le réfrigerateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau.
- Une dépréciation de l'isolement des composants électriques est susceptible de provoquer un choc électrique ou un incendie.
- Branchez la fiche d'alimentation de façon à ce que le cordon pende vers le bas.
- Si vous branchez la fiche d'alimentation à l'envers, le fil est susceptible de se rompre et de provoquer un incendie ou un choc électrique.
- Assurez-vous que le réfrigérateur ne repose pas sur la fiche d'alimentation (risque d'écrasement et d'endommagement des fils électriques).
- Lorsque vous déplacez le réfrigérateur, assurez-vous qu'il ne roule pas sur le cordon d'alimentation, et prenez garde de ne pas endommager ce
Consignes de sécurité
dernier.
Cet appeareil doit etre correctement mis a la terre.
-
Pour la mise à la terre, ne raccordez pas l'appareil à une conduite de gaz, à une conduite d'eau en plastique ou à une ligne téléphonique.
-
Le réfrigérateur doit être mis à la terre afin d'éviter les fuites électriques ou les électrocutions provoquées par les fuites de courant de l'appareil.
-
Le non-respect de cette consigne risque d'entrainer uneelectrocution, un incendie, une explosion ou des problèmes avec l'appareil.
- Ne branchez jamais le cordon d'alimentation sur une prise qui n'a pas eté correctement mise à la terre et assurez-vous qu'elle est conforme aux réglementations locales et nationales.
-
Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un fournisseur de service ou toutes autres personnes qualifiées afin d'éviter tout risque.
-
Le fusible du réfrigérateur doit être changé par un technicien qualifié ou une entreprise de dépannage.
- Le non-respect de cette consigne risquérait de provoquer un chocolélectrique ou des blessures corporelles.
ATTENTION
Symboles de prudence concernant l'installation
-
N'obstruez pas l'ouverture de ventilation à l'intérieur du réfrigérateur ou de son caisson.
-
Laissez l'appareil reposer pendant 2 heures avant de charger les alimentés à l'intérieur après son installation et sa mise sous tension.
-
Il est conseilé de faire appel à un technicien qualifié ou à une entreprise de dépannage pour installer ou faire réparer l'appareil.
-
Le non-respect de cette consigne risque d'entrainer un dysfonctionnement, un choc électrique, un incendie, une explosion ou des blessures corporelles.
Consignes de sécurité
A VERTISSEMENT
Symboles d'advertisementment importants concernant l'utilisation de l'appareil
Ne touchez pas la prise d'alimentation si vous avez les mains mouillées.
-
Cela pourrait cause un choc électrique.
-
N'entreposez pas d'objets sur le dessus de l'appareil.
- Ceux-ci pourrait en effet tomber au moment de l'ouverture ou de la fermetre de la porte et provoquer des dommages matériels ou physiques.
- Ne placez pas de écipient rempli d'eau sur le dessus du réfrigérateur.
- En cas de renversement, cela pourrait entrainer un incendie ou un chocolélectrique.
- Ne touchez pas les parois interieures du congélateur ni les produits qui y sont rangés si vous avez les mains mouillées.
-Risque de gelures.
- N'utilisez pas et n'entreposez pas de substances thermosensibles (ex.: pulverisateurs ou objets inflammables, glace sèche, médicaments ou produits chimiques) à proximé du réfrigérateur.
Ne stockez pas d'objets ou de substances volatiles ou inflammbles (benzène, diluant, propane, alcohol, éther, gaz liquéfié et toute autre substance similaire, etc.) dans le réfrigérateur.
- Le réfrigerateur a été créé exclusivement pour le rangement de produits alimentaires.
- Le non-respect des consignes peut entraîner un risque d'incendie ou d'explosion.
- Ne rangez pas de produits pharmaceutiques, scientifiques, chimiques ou sensibles aux températures dans le réfrigérateur.
-
Les produits nécessitant un contrôle strict de la température ne doivent pas être entreprises dans le réfrigérateur.
-
Ne placez pas et n'utilisez pas d'appareil électrique à l'intérieur du réfrigérateur/congélateur sauf s'il s'agit d'un type recommandié par le fabricant.
- Si l'appareil dégage une odeur chimique ou de la fumée, débranchez-le immédiatement et communiquez avec votre centre de service technique Samsung Electronics.
- En cas de traces de poussière ou d'eau dans le réfrigérateur, débranchez la prise et communiquez avec le centre de service technique Samsung Electronics.
- À défaut, il existe un risque d'incendie.
- En cas de fuite de gaz, n'approche pas de flamme neue ou de matière potentiellement inflammable et aéréz la piece pendant plusieurs minutes.
- N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommendés par le fabricant.
- N'endommagez pas le circuit frigorifique.
-
Ne vaporisez pas de substance volatile telle qu'un insecticide sur la surface de l'appareil.
-
Ces produits peuvent se révérer dangereux pour la santé et risquent en outre de provoquer une électrocution, un incendie ou un dysfonctionnement de l'appareil.
-
N'utilisez pas de seche-cheveux pour secher l'intérieur du réfrigérateur. Ne placez pas de bougie allumée à l'intérieur du réfrigérateur pour éliminer les mauvaises odeurs.
-Risque de chocolélectrique ou d'incendie.
- Remplissez le réservoir et le bac à glaçons d'eau potable uniquement (eau minérale ou eau purifiée).
- Ne replissez pas le réservoir de thé, de jus de fruits ou de boissons énergisantes car cela risquerait d'endommager le réfrigérateur.
- Ne vous asseyez pas ni ne vous suspendez pas à la porte ou aux tiroirs du réfrigérateur.
- Cela pourrait provoquer le renversement du réfrigérateur, la séparation de la porte ou votre main pourrait être prise dans l'entrebaillagement de la porte, entraînant des dommages matériels ou des blessures.
Consignes de sécurité
- Ne laissez pas les portes du réfrigérateur ouvertes lorsque l'appareil n'est pas sous surveillance afin d'éviter qu'un infant ne se glisse à l'intérieur de l'appareil.
- Ne laïsez pas les jeunes enfants s'approcher du tiroir.
-Risque d'etouffement ou de blessures.
-
En cas de fuite de gaz (ex.: propane, gaz liquéfié, etc.), aérEZ immédiatement la piece sans toucher à la fiche d'alimentation. Ne touche pas à l'appareil ou au cordon d'alimentation.
-
N'utilisez pas de ventilateur.
-
Une étincelle risquérait de provoquer une explosion ou un incendie.
-
Utilisez uniquement les DEL fournies par le fabricant ou son fournisseur de service.
- Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'unadulte.
- Maintenez les doigts éloignés des zones de pincement; l'espace entre les portes et la caisse doit nécessairement être restreint.
- Ne laïsez pas les enfants se suspendre à la porte de l'appareil. Dans le cas contraire, ils risqueraient de se blesser.
- Ils risqueraient de se retrouver enfermés.
Ne laissez pas les enfants entrer dans le réfrigérateur.
- Serrez les bouteilles les unes contre les autres pour éviter qu'elles ne tombent.
-
Cet apparéil est destiné au rangement des aliments dans un environnement domestique uniquement.
-
Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur, le conduit d'écoulement et le bac à glaçons.
- Cela pourrait provoquer des blessures corporelles ou des dommages matériels.
- Ne placez pas vos mains, vos pieds, ni des objets metalliques (baguettes metalliques, etc.) sous le réfrigérateur ou à l'arrête de celui-ci.
- Risque de chocoléctrique ou des blessures corporelles.
-
Les bords coupants sont susceptibles de provoquer des blessures corporelles.
-
Ne tentez pas de réparer, démonter ou modifier l'appareil vous-même.
-
N'utilisezaucunfusible (tel que du cuivre, un fil d'acier, etc.)autre que le fusible standard.
- Si une réparation ou une réinstallation de l'appareil est requise, communiquez avec le centre de service le plus après.
-
Le non-respect de cette consigne risque d'entrainer un dysfonctionnement, un chocoléctrique, un incendie ou des blessures corporelles.
-
Si l'appareil émet un bruit étrange, une odeur de brulé ou de la fumée, débranchez-le immédiatement et contactez votre centre de réparation le plus proche.
- Le non-respect de cette consigne risquérait de provoquer un incendie ou un choc électrique.
- Débranchez le réfrigérateur avant de remplaçer les lampes intérieures.
- Sinon, il pourrait y avoir un risque de chocolélectrique.
- Contactez un fournisseur de service si vous rencontres des difficultés pour remplacer l'ampoule.
- Si l'appareil est équipé d'une DEL, ne tentez pas de démonter vous-même le cache et l'ampoule.
- Contactez un fournisseur de service.
Consignes de sécurité
- Branchez fermement la fiche dans la prise murale.
N'utilisez pas de fiche d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée.
- Risque de chocoléctrique ou d'incendie.
- Ne placez pas de recipient rempli d'eau sur l'appareil.
- En cas de renversement, cela pourrait entrainer un incendie ou un chocolélectrique.
- Ne fixez jamais directement l'ampoule LED UV pendant une période prolongée.
- Cela risquerait d'entrainer une fatigue oculaire due aux rayons ultraviolets.
ATTENTION
Symboles de prudence concernant l'installation
-
Pour un fonctionnement optimal de l'appareil :
-
Ne placez pas d'aliments trop pres des orifices de ventilation à l'arrête de l'appareil car ils pourraient empêcher la libre circulation de l'air dans la partie réfrigération.
- Emballez bien les alimentents ou mettez-les dans des recipients hermétiques avant de les placer dans le réfrigérateur.
-
Ne placez pas des alimentes non surgelés près des alimentes déjà congelez à l'intérieur du congelateur.
-
Ne placez pas de verre ou de bouteilles ni de boissons gazeuses dans le congélateur.
- Le écipient peut geler et se briser, ce qui peut entraîner une blessure.
- Respectez les durées de congélation et les dates de péremption associées aux alimentés surgelés.
- Il n'est pas nécessaire de débrancher le réfrigérateur lorsque vous vous absentez moins de trois semaines.
Cependant, retirez tous les aliments si vous prévoyez de vous absenter trois semaines ou davantage.
Débranchez le réfrigérateur, nettoyez-le, rincez-le et séchez-le.
14 French
- Ne mettez pas de boissons gazeuses dans la partie congélateur.
Ne mettez pas de bouteilles ou de recipients en verre dans le congélateur.
-Risque de dommages corporels ou matériels.
Les changements et modifications apportés à cet apparéil par un tiers ne sont pas couverts par le service de garantie Samsung ; Samsung ne peut être tenue responsable des problèmes de sécurité ou des dommages resultant de modifications apportées par un tiers.
-
Ne bloquez pas les orifices d'aération.
-
Si les orifices d'aération sont obstrués, notamment par un sac en plastique, le réfrigérateur risque de trop refroidir.
-
Utilisez uniquement la machine à glaçons fournie avec le réfrigérateur.
-
Essuyez l'excedent d'humidité à l'intérieur et laissez les portes ouvertes.
-
Le non-respect de cette consigne pourrait engendrer le développement d'odeurs et de moissure.
-
Si le réfrigérateur est mouillé par l'eau, débranche la prise et communiquez avec le centre de service technique Samsung Electronics.
-
N'applique pas de chocol violent ou de force excessive sur la surface du verre.
-
Risque de dommages corporels ou matériels.
-
Ne conservez pas d'huile végétale dans les bacs de la porte de votre réfrigérateur. L'huile risque de se solidifier, de prendre un goût infect et de.devenir difficile à utiliser. De plus, le écipient ouvert peut fuir et l'huile qui a coule risque de faire fissurer le bac de la porte. Avec avoir ouvert un écipient d'huile, le mieux est de le conserver dans un endroit frais et à l'abri du soleil, comme un placard ou un cellier.
-
Exemples d'huile vegétale : huile d'olive, huile de mais, huile de pépins de raisin, etc.
Consignes de sécurité
ATTENTION
Symboles de prudence concernant le nettoyage et l'entretien
- Ne vaporisez pas de produit de nettoyage directement sur l'écran. - Les caractères imprimés risqueraient de s'effacer.
- Lorsqu'un corps étranger tel que de l'eau a pénétré dans l'appareil, débranchez ce dernier et communiquez avec le centre de service le plus après.
- Le non-respect de cette consigne risquérait de provoquer un incendie ou un choc électrique.
- Retirez régulierèment toutes les substances étrangères telles que la poussière ou l'eau des fiches de la prise électrique et des points de contact à l'aide d'un chiffon sec.
- Débranche la fiche d'alimentation et nettoyez-la à l'aide d'un chiffon sec.
- Le non-respect de cette consigne risquérait de provoquer un incendie ou un choc électrique.
- Ne nettoyez pas l'appareil en vaporisant de l'eau directement dessus.
- N'utilisez pas de benzène, de diluant, d'eau de Javel ou de chlorure pour le nettoyage.
- Ces produits risquent d'endommager la surface de l'appareil et de provoquer un incendie.
- Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur.
- Cela pourrait provoquer des blessures corporelles ou des dommages matériels.
- Débranchez l'appareil de la prise murale avant de le nettoyer et d'en faire l'entretien.
- Le non-respect de cette consigne risquérait de provoquer un incendie ou un choc électrique.
- Utilisez une éponge propre ou un chiffon doux avec un nettoyant doux et de l'eau tiède pour nettoyer le réfrigérateur.
- N'utilise pas de nettoyants abrasifs ou agressifs (produit à vitres,
produits de décapage, liquides inflammables, acide chlorhydrique, cires nettoyantes, produits de nettoyage concentrés, agents de blanchissage ou produits de nettoyage contenant du petrole) sur les surfaces extérieures (portes et meuble), les pieces en plastique, les revêtements interieurs et de la porte et sur les joints.
-
Ces produits risquent de rayer ou d'endommager le matériel.
-

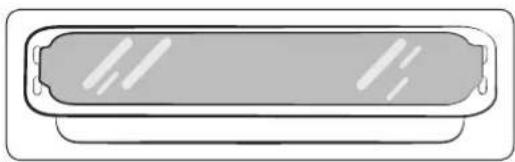

Ne nettoyez pas les clayettes en verre ou les caches avec de l'eau tiède lorsqu'ils sont froids. Les clayettes en verre et les caches risquent de se casser s'ils sont exposés à des changements soudains de température ou à des chocs (coups ou chutes).
AVENTISSEMENT
Symboles d'avertissement importants concernant la mise au rebut
- Ne retirez pas les tablettes afin que les enfants ne puissant pas facilement monter dans le réfrigérateur.
Assurez-vous qu'aucun des tuyaux situés à l'arrête de l'appareil n'est endommagé avant la mise au rebut.
- Le gaz réfrigérant utilisé est le R600a ou R134a. Pour savoirquel gaz réfrigérant est utilisé dans votre apparéil, reportez-vous à l'étiquette signalétique du compresseur située à l'arrière du réfrigerateur ou à l'étiquette située à l'intérieur de l'appareil. Lorsque ce produit contient du gaz inflammable (gaz réfrigérant R-600a), veuillez communiquer avec les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre apparéil. Du cyclopentane est utilisé comme gaz isolant. Les gaz utilisés pour l'isolement nécessitent une procédure d'élimination spéciale.
Pour obtenir des renseignements sur la façon ecologique demettre ce produit au rebut, veuillez communiquer avec les autorités locales.
Assurez-vous qu'aucun des tuyaux situés à l'arrête des apparêls n'est endommagé avant la mise au rebut.
Les tuyaux pourraient se casser en espace ouvert.
- Lors de la mise au rebut de ce réfrigérateur ou de tout autre, retirez la porte/les joints de porte ainsi que le loquet de la porte afin que des
Consignes de sécurité
jeunes enfants ou des animaux ne puissant pas se retrouver enfermés à l'intérieur.
Les enfants doivent être sous la surveillance d'un adulte afin qu'ils ne pênètrent pas et ne jouent pas avec l'appareil.
-
Les enfants risqueraient de se retrouver emprisonnés à l'intérieur, de se blesser et de s'asphyxier.
-
Jetez le matériel d'emballage de cet apparéil dans le respect de l'environnement.
- Conservez les éléments d'emballage hors de portée des enfants, car ils doivent un danger pour ces derniers.
- Un enfant pourrait suffoquer s'il met sa tête dans un sac.
Conseils supplémentaires concernant l'utilisation
- En cas de coupure de courant, communiquez avec le bureau local de votre fournisseur d'électricité afin de connaître la durée du problème.
- La plupart des coupures de courant corrigées dans l'heure ou dans les deux heures qui suivent n'effectent pas les températures du réfrigérateur. Cependant, il est recommandé de limiter le nombre d'ouvertures de la portependant l'absence de courant.
- Si la coupure de courant dure plus de 24 heures, retirez tous les alimentés surgelez.
- L'appareil pourrait ne pas fonctionner d'une manière uniforme (possibilité de décongélation des aliments ou de hausse trop importante de la température à l'intérieur du compartment d'aliments surgelés) s'il est placé pendant une longue période en dessous du seul inférieur de la plage de températures pour laquelle il a été consu.
- En cas d'aliments particuliers, les conserver réfrigérés peut avoir un effet négatif en raison de la préparation de ses propriétés.
- Voiture apparéil est équipé de la fonction de dégivrage automatique, ce qui peut dire que vous n'avez pas besoin de le dégivrer manuellement.
- L'augmentation de la température pendant le dégivrage reste conforme aux normes ISO.
Cependant, si vous souhaitez éviter toute augmentation excessive de la température des alimentés surgelés pendant le dégivrage de l'appareil, emballez-les dans plusieurs couches de papier (un journal par exemple).
- Ne recongelez pas un aliment qui a complètement décongelé.
Consignes de sécurité
Conseils en matière d'économie d'énergie
- Installez l'appareil dans une piece sèche et fraîche, correctement ventilée. Vérifiez qu'il n'est pas exposé à la lumière directe du soleil et ne le place jamais à proximité d'une source de chaleur (un radiateur par exemple).
- Pour obtenir une meilleure efficacité énergétique, il est conseillé de ne pas bloquer les orifices de ventilation ou les grilles de l'appareil.
- Laissez refroidir les aliments chauds avant de les placer à l'intérieur de l'appareil.
- Placez les alimentents surgelés dans le réfrigérateur pour les laisser décongeler.
Les alimentés surgelés peuvent ainsi servir à refroidir les alimentés stockés dans le réfrigérateur.
- Veillez à referrer la porte rapidement lorsque vous mettez des alimentés dans le réfrigérateur ou lorsque vous les en sortez.
Ceci afin de réduire la formation de glace à l'intérieur du congélateur.

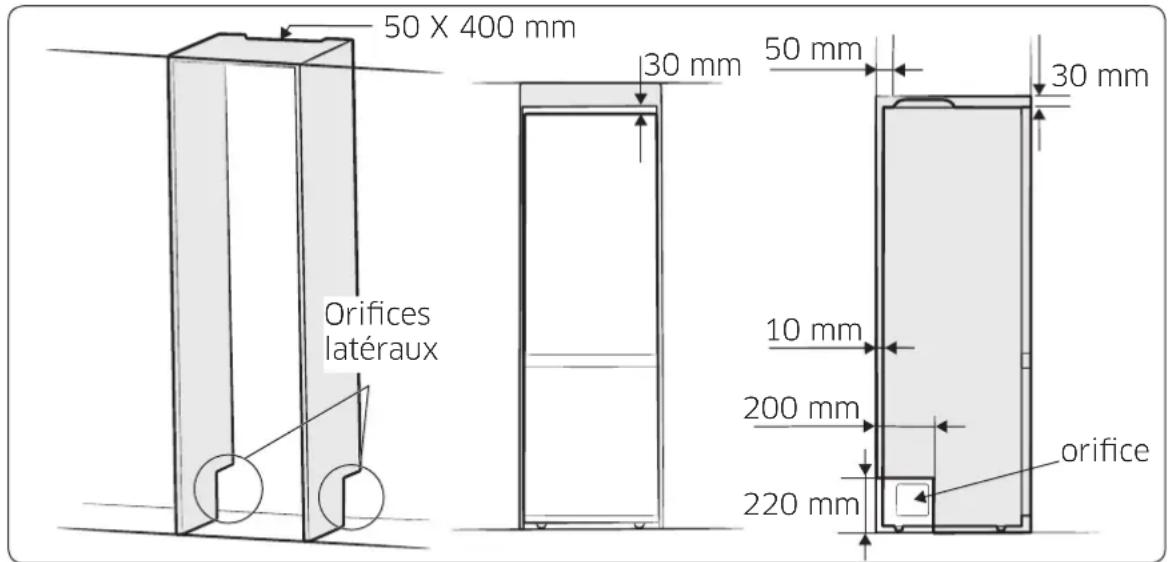

- Il est recommandé d'installer le réfrigérateur en laissant un espace à l'arrière et sur les côtés.
Ceci vous permettra de réduire sa consommation d'énergie et ainsi vos factures.
-
Nous recommendons que la valeur de l'espace soit :
-
À droite, à gauche et à l'arrière: plus de 50 mm
-
Au dessus: plus de 100 mm
-
Pour l'utilisation la plus optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes sur leur position indiquée par le fabricant.
Cet apparéil est destiné à être utilisé dans les applications domestiques et similaires telles que :
- les zones de cuisine du personnel dans les magasins, bureaux et autres environnements de travail ;
- les fermes et clients d'hoteurs, moteliers et autres environnementés de type résidentiels ;
- l'environnement de type « chambres d'hôtes »;
- les applications de restauration et collectives similaires.
Installer le réfrigérateur
Avant d'insteller le réfrigérateur
Nous you felicitons d'avoir choses ci réfrigérateur Samsung.
Nous espérons que vous approucierez les fonctionnalités de pointe offertes par ce nouvel apparéil.
- Ce réfrigerateur doit être correctement installé, conformément aux instructions duprésent guide, avant d'être utilisé.
- N'utilisez cet apparéil que conformément à l'usage auquel il est destiné, en suivant scrupuleusement les instructions du manuel.
- Il est fortement recommandé que toute opération de maintenance soit effectuee par une personne qualifiée.
- Jetez le matériel d'emballage de cet apparéil dans le respect de l'environnement.
Choix du meilleur emplacement pour le réfrigérateur
- Choisissez un emplacement non exposé à la lumière directe du soleil.
- Choisissez un emplacement avec une surface plane (ou quasiment).
- Sélectionnez un emplacement avec un espace suffisant permettant l'ouverture facile des portes du réfrigérateur
- Ménagez un espace suffisant pour installer le réfrigérateur sur une surface plane.
- Si vous réfrigerateur n'est pas mis à niveau, il est possible que le système de refroidissement interne ne fonctionne pas correctement.
- Espace nécessaire au bon fonctionnement.

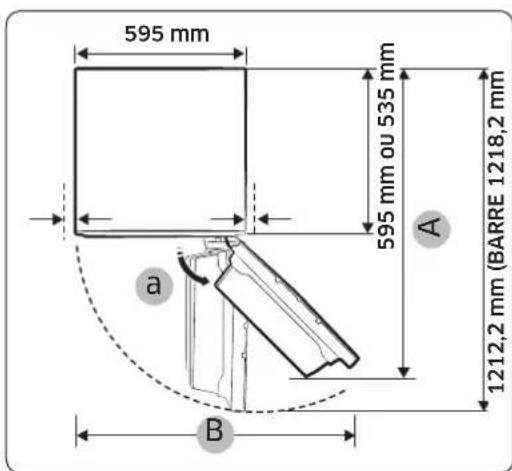

Reportez-vous à l'illustration et aux dimensions indiquées ci-dessous.
Installer le réfrigérateur
Ménagez suffisamment d'espace à droite, à gauche, à l'arrière et au-dessus de l'appareil, pour permettre la circulation de l'air. Ceci vous permettra de réduire sa consommation d'énergie et ainsi vos factures.
- N'installez pas le réfrigerateur à un endroit où la température est susceptible de descendre en dessous de 10°C .
- Vérifiez que l'appareil peut être déplaced sans problèmes en cas d'entretien et de dépannage.
| RB41/38 | RB36/33 |
| a | 155° 100° | |
| POIGNÉE ENCAST RÉE | POIGNÉE BARRE | POIGNÉE ENCAST RÉE | POIGNÉE BARRE |
| A | 900 mm | 906 mm | 1139 mm | 1145 mm |
| B | 330 mm 1137 mm 688 mm 732 mm | | |
- Chaque mesure est basée sur les dimensions de conception du produit, elle peut donc varier en fonction de la méthode de mesure.
ATTENTION
Lors de l'installation, l'entretien ou le nettoyage à l'arrière du réfrigérateur, veillez à le tirer et le pousser en ligne droite.
Assurez-vous également que la surface est suffisamment résistant pour supporter le poids du réfrigerateur plein.
Dans le cas contraire, le sol peut etre endommagé.
ATTENTION
Attachez la longueur excédante du cordon d'alimentation à l'arrière du réfrigerateur pour que ce cordon ne touche pas le sol et ne soit pas écrasé par les roulettes lors d'un déplacement.
Retirez le papier sur l'entretoise puis fixez une entreose (bloc gris) à l'arrière du réfrigerateur pour obtenir deaillesures performances.Assurez-vous qu'une entreose soit fixee comme indiqued sur I'image ci-dessus lorsque vous installez le réfrigerateur. Cela améliore les performances du réfrigerateur.
Si vous installez le réfrigerateur parmi les meubles, l'entretoise doit être retiree pour effectuer le rincege de la porte avec les meubles.
Sol
Pour une installation correcte, ce réfrigerateur doit être place sur une surface plane et dure située au même niveau que le reste du sol. Cette surface doit être suffisamment résistant pour supporter le poids d'un réfrigerateur plein. Afin de protéger la finition du plancher, coupez un grand morceau de carton et placez-le sous le réfrigerateur, à l'endroit où vous travailliez.
Si vous tirez ou poussez le réfrigerateur, cela pourrait endommager le sol.
Si vous déplacez le réfrigerateur après son installation, cela pourrait endommager le sol.
Installer le réfrigérateur
Mise à niveau du réfrigérateur
Une fois vous一个新的e réfrigerateur installé et en place, reglez-le et profitez de toutes les fonctionnalités offertes. Effectuez les étapes suivantes afin que votre réfrigerateur soit entierement opérationnel. Dans le cas contraire, vérifie tout d'abord
Si I'avant de I'appareil est legerement plus haut que I'arriere, l'ouverture et la fermeture de la porte sont plus faciles. Lors de I'st installation du refrigerateur, assurez-vous que les deux pieds soient en contact avec le sol pour garantir une sécurité optimale.
Cas 1: l'appareil est incliné vers la gauche.
Tournez le pied ajustable gauche dans la direction de la flèche jusqu'à ce que l'appareil soit de niveau.
Cas 2: l'appareil est incliné vers la droite.
Tournez le pied ajustable droit dans
la direction de la flèche jusqu'à ce que
l'appareil soit de niveau.
l'alimentation et la source d'électricité ou reportez-vous à la section de dépannage située à la fin de ce manuel d'utilisation. Pour toute autre question, communiquez avec le centre de service Samsung Electronics.
- Placez le réfrigérateur à un emplacement approprié, en veillant à laisser un espace suffisant entre les murs et l'appareil. Consultez les consignes d'installation dans le present guide.
-
Avant d'utiliser le réfrigérateur, veuillez retarder les clayettes d'angle supérieures indiquées sur le schéma ci-dessous. (La mousse-PE est utilisé pour fixer votre réfrigérateur durant le transport).
-
Une fois le réfrigerateur branché, assurez-vous que l'éclairage interieur s'allume à l'ouverture des portes.
- Reglez la température sur la valeur la plus basse et patientez une heures. Le congealateur est légèrement réfrigéré et le moteur tourne doucement.
- Avec le branchement du réfrigerateur, plusieurs heures sont nécessaires pour atteindre la température ajustée. Une fois la température suffisamentasse, vous pouvez conserver des-aliments et des boissons dans le réfrigerateur.
Après la mise sous tension du réfrigerateur, l'alarme est émise. Appuyez sur le bouton Freezer (Congélateur) ou Fridge (Réfrigerateur).
Fonctionnement de votre réfrigérateur
Utilisation du panneau de commande
TYPE A TYPE B
TYPE C
A chaque pression sur les boutons du panneau de commande, un bref signal sonore retentit.
Si vous n'actionnez aucun bouton, toutes les DEL sur I'ecran s'eteignent afin de minimiser la consommation
d'énergie sauf pour l'alarme de la porte. Mais les DEL des boutons Power Freeze (Congélation rapide), Power Cool (Refroidissement rapide), Lock (Verrouillage) et Vacation (Absence) sont allumés pour les fonctions correspondantes.
01 Fridge (Réfrigerateur) / Power Cool (Refroidissement rapide) (3 s)
Fridge (Réfrigerateur)
Appuyez sur le bouton Fridge (Réfrigérateur) pour régler la température souhaïée entre 1°C et 7°C , la valeur par défaut est de 3°C . À chaque pression, la température change dans l'ordre suivant et l'indicateur de température affiche la température souhaïée.
Power Cool (Refroidissement rapide)
Appuyez sur ce bouton pendant 3 secondes pour activer la fonction Power Cool (Refroidissement rapide).
Levoyant Power Cool (Refroidissement rapide) (忍) s'allume et le réfrigérateur permet de réduire le temps nécessaire pour le refroidissement.
Cette fonction sera activée durant plusieurs heures avant de revenir à la température précédente.
Cette fonction s'eteint automatiquement.
Une fois le processus Power Cool (Refroidissement rapide) terminé, l'indicateur correspondant s'eteint et le réfrigérateur revient au réglage de température précédent. Pour désactiver cette fonction, appuyez à nouveau sur le bouton Fridge (Réfrigérateur) pendant 3 secondes.
- Lorsque vous utilisez la fonction Power Cool (Refroidissement rapide), le refroidissement du réfrigerateur est accéléré durant plusieurs heures.
- Lorsque vous utilisez cette fonction, la consommation energetique du refrigerateur augmente. N'oubliez pas de la désactiver lorsque vous ne l'utilisez plus et de regler a nouveau le refrigerateur sur la température d'origine.
Fonctionnement de votre réfrigérateur
| 02 Freezer (Congélateur) / Power Freeze (brzo zamrzavanje) (3 s) | Freezer (Congélateur)
Appuyez sur le bouton Freezer (Congélateur) pour régler la température souhaitée entre -15 °C et -23 °C, la valeur par défaut est de -19 °C. À chaque pression, la température change dans l'ordre suivant et l'indicateur de température affiche la température souhaitée.
Power Freeze (Congélation rapide)
Appuyez sur ce bouton pendant 3 secondes pour activer la fonction Power Freeze (Congélation rapide).
L'indicateur Power Freeze (Congélation rapide) (⊙)
s'allume et le congélateur réduit le temps nécessaire pour la congélation des alimentés places à l'intérieur.
Cette fonction est activée pendant 50 heures et l'indicateur du congélateur ne change pas d'affichage.
Cette fonction s'éteint automatiquement.
Une fois le processus Power Freeze (Congélation rapide) terminé, l'indicateur correspondant s'éteint et le congélateur revient au réglage de température précédenti.
Lorsque vous utilisez cette fonction, la consommation énergétique augmente.
N'oubliez pas de la désactiver lorsque vous ne l'utilisez plus et de régler à nouveau le congélateur sur la température d'origine. Pour désactiver cette fonction, appuyez sur le bouton Freezer (Congélateur) pendant 3 secondes.
Si vous devez congefer de grandes quantités d'aliments, activez la fonction Power Freeze (Congélation rapide) 20 heures à l'avance. |
03 Door Alarm (Alarm de la porte) / Handle Lighting (Eclairage de la poignée) (3 s)
Door Alarm (Alarm de la porte)
Le bouton Door Alarm (Alarme de la porte) permet d'activer la fonction d'alarme.
Levoyant de l'alarme (R) s'allume et le réfrigérateur émet un signal sonore si la portedu réfrigérateur reste ouvertependant plus de 2 minutes.
Appuyez à nouveau sur ce bouton pour annuler la fonction.
Éclairage de la poignée (modèles de TYPE A et TYPE C uniquely)
Appuyez sur le bouton Door Alarm (Alarme de la porte) pendant 3 secondes pour activer la fonction Handle Lighting (Eclairage de la poignée).
Lorsque la fonction Handle Lighting (Éclairage de la poignée) est activée, l'éclairage sous la porte du réfrigerateur est toujours allumé.
Appuyez à nouveau sur le bouton Door Alarm (Alarm de la porte) pendant 3 secondes pour désactiver la fonction Handle Lighting (Eclairage de la porte). L'éclairage est allumé lorsque la porte du congélateur est ouverte.
(L'éclairage est étant lorsque la porte du réfrigerateur est ouverte ou lorsque les portes du conGPLateur et du réfrigérateur sont ouvertes toutes les deux.)
Fonctionnement de votre réfrigérateur
04 Vacation (Absence) / Control Lock (Verrouillage de commande) (3 s)
Vacation (Absence)
Appuyez sur le bouton Vacation (Absence) pour activer la fonction Vacation (Absence). Levoyant Vacation (Absence) s'allume et le réfrigerateur règgle la température endessous de 17°C pour réduire la consommation d'énergie lorsque vous partez en vacances ou pour un voyage d'affaires pendant une longue période ou lorsque vous n'avez pas besoin d'utiliser le réfrigerateur.. Lorsque la fonction Vacation (Absence) est activée, le compartmenting concélateur reste allumé. La fonction Vacation (Absence) se désactive automatiquement lorsque vous règlez la température du réfrigerateur alors que la fonction Vacation (Absence) est activée.
Assurez-vous desteroler les alimentes du compartment du réfrigérateur avant d'utiliser la fonction Vacation (Absence).
Control Lock (Verrouillage de commande)
Appuyez sur ce bouton pendant 3 secondes pour activer la fonction Control Lock (Verrouillage de commande).
Levoyant Control Lock (Verrouillage de commande) (6) s'allume et tous les boutons sont verrouillés et désactivés.
Appuyez sur ce bouton pendant 3 secondes pour désactiver le verrouillage de commande et reactiver les boutons.
Signal d'alarme de la température
- Lorsque le compartment du congelateur est trop chaud suite par exemple à une coupure de courant, le signal « -- » clignote à l'écran.
Lorsque le bouton Freezer (Congélateur) ou Fridge (Réfrigérateur) est actionné, la « température la plus chaude » atteinte dans le compartment clignote à l'écran pendant 5 secondes.
La température réelle s'affiche ensuite.
Appuyez à nouveau sur le bouton Door
Alarm (Alarme de la porte) pour annuler la fonction.
Mode CHEF (en option)
Si la température du réfrigérateur est régée sur 1°C / 2°C , la BOITE Chef sera régée sur une température d'environ- 1°C / 0°C et l'éclairage « CHEF()» s'allumera.
Fonctionnement de votre réfrigérateur

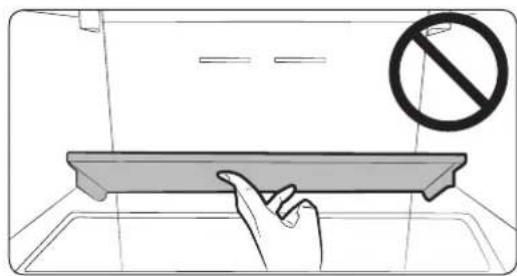

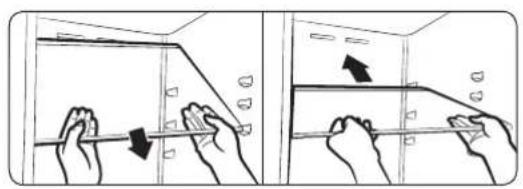

Étagère du congélateur
Pour recuperer plus de place, retirez les tiroirs du haut et du milieu et placez l' « Etagere du congelateur » sur la partie inférieure du congelateur, car elle n'affecte pas les caractéristiques thermiques et mécaniques de l'appareil.
Le volume de stockage nominal du compartment d'aliments surgelés est calculé sans ces tiroirs.
- Retirez la bande fixée sur l'etagere.
-
Sortez le tiroir du haut et du milieu pour monter l'étagère.
-
Insérez l'étagère du congélateur, le marquage « Front » (Avant) vers le haut. Si le marquage « Front » (Avant) ne peut pas être identifié, insérez la partie en relief de l'étagère en premier comme indiqué sur la figure.
ATTENTION
- N'insérez pas l'étagère à l'envers (retournée) ni dans la direction inverse.

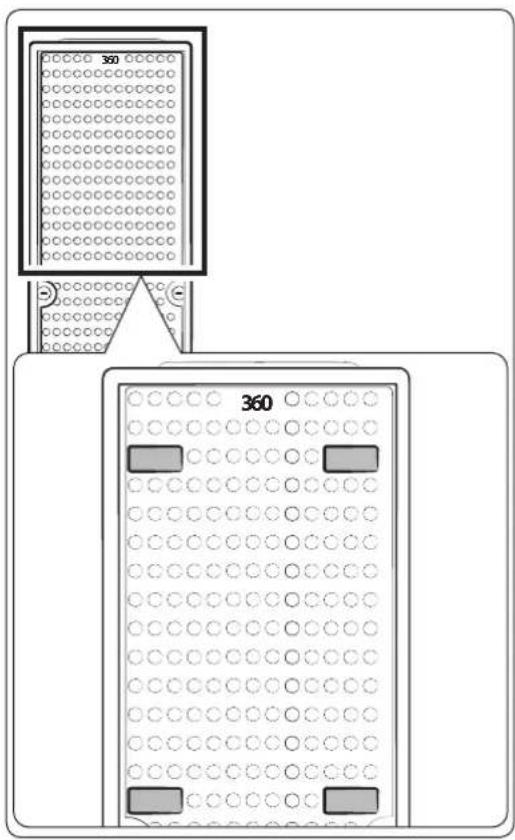

Lorsque you n'utilisez pas l'etagere du congelateur, gardez-la en lieu sur pour une utilisation ulterieure.
En cas de stockage d'un contueur en verre sur l'étagère en verre trempe, ces éléments peuvent etre rayes par frottement.
Pièces et caractéristiques
- Casier à bouteilles de vin (en option)
- Étagère pliante ou Étagère CHEF PAN (en option)
- TIROIR DU REFRIGERATEUR
- BOITE CHEF (en option)
- Réservoir d'eau (en option)
- BARRE DE RETENUE
- TIROIR DU CONGÉLATEUR
Fonctionnement de votre réfrigérateur
Certaines fonctionnalités telles que le réservoir d'eau et la BOITE CHEF (1) peuvent être différentes et peuvent ne pas être disponibles en fonction des modèles.
- Les fruits et légumes peuvent être congeles dans la BOITE CHEF. (En option)
Pour congeiler rapidement de grandes quantités d'aliments, utilisez le tiroir le plus bas (2) (les alimentés y congélent particulièrement vite).
ATTENTION
Veillez à ne pas IMPacter l'etagere plante.
Lorsque vous retirez des articles de
l'etagere plante, vous risquez de la faire
tomber.
ATTENTION

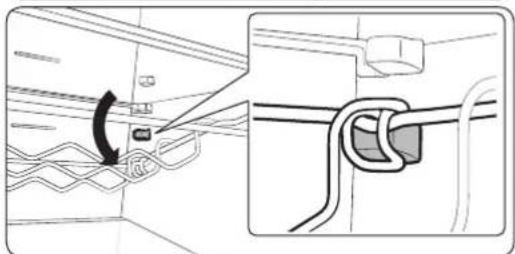

L'arrière du casier à bouteilles de vin peut tomber lorsque vous le retirez par l'avant. Veillez à utiliser vos deux mains lorsque vous retirez le casier à bouteilles de vin. Si le casier à bouteilles de vin tombe lors de son retrait, les éléments entreprises endessous peuvent également tomber.
Fonctionnement de votre réfrigérateur
Fonctions du compartment du congelateur
Marque de congélation des alimentents sur le panneau de la porte
Les chiffres au-dessus des symboles indiquent la période de stockage autorisée du produit pendant des mois. Lorsque vous achetez des alimentents surgelés, consultez la date de fabrication ou la date de péremption..
Congélation d'aliments
Congelez uniquement des aliments frais et non abimés. Conservez les aliments devant être congelés loin des alimentés déjà congelés. Pour prévenir la perte de saveur ou le séchage des alimentés, placez les dans des recipients hermétiques.
Emballer les aliments correctement :
- Place les alimentés dans l'emballage.
- Évacuez tout l'air.
- Enveloppez.
- Etiquetez l'emballage en indiquant son contenu et la date.
Les produits suivants ne convennent pas à l'emballage des aliments :
le papier d'emballage, le papier sulfurisé, le cellophane, les sacs-poubelles et les sacs de plastiques utilisés.
Les produits suivants convennent à l'emballage des alimentés :
le film plastique, le film en polyéthylène, le papier aluminium et les glacières. Vous pouvez acheter ces produits chez votre revendeur.
Les produits suivants convennent pour sceller les alimentes emballés :
les bandes elastiques, les clips en plastique, la ficelle, du ruban adhesif résistant au froid ou d'autres matieres similaires. Les sacs et films en polyéthylene peuvent être scellés à l'aide d'un isolant de film.
Durée de conservation des alimentés surgeles
La durée de conservation dépend du type d'aliment.
Température régée à -18 °C :
- Volaille fraîche (poulet entier), Viande fraîche (steaks, rôts) : jusqu'à 12 mois
- Poisson (Poisson maigre, Poisson cuit), Crevette fraîche, Coquilles Saint-Jacques, Calmars : jusqu'à 6 mois
- Pizzas, Saucisses: jusqu'à 2 mois
La durée de conservation est indiquée sur le site Web FDA (http://www.fda.gov/).
ATTENTION
- Si vous ne respectez pas cette durée, vous risquez un empoisonnement alimentaire.
Achat et stockage des alimentés surgelés pendant une longue période
Lorsque you achetez des alimentes surgelés, respectez les consignes suivantes :
- Vérifiez que l'emballage ne soit pas endommagé.
- Contrôlez la date de péremption.
- La température du congealateur du supermarché doit être inférieure ou égale à -18 °C. Sinon, la durée de conservation des alimentés surgelés est réduite.
-
Achetez des aliments surgelés pour une longue durée en dernier. Emballez les aliments dans des journaux ou placeilles dans un sac frais et ramenez les chez vous.
-
Chez you, placez immediatement les aliments surgelés pour une longue durée dans le compartment du congealateur. Consommez les alimentés surgelés avant que la date de péremption expire.
Décongélation lente des alimentés surgelés
Selon le type et l'application, selectionnez l'une des options suivantes :
A température ambiente.
- Dans le réfrigérateur.
- Dans un four électric, avec/sans air chaud evacué par ventilateur.
- Dans un four à micro-ondes.
Ne recongelez pas des alimentés qui commencent à décongeler ou qui sont déjà décongelés. Les alimentés ne peuvent pas être recongelés jusqu'à ce qu'ils soient préparés (bouillis ou frits).
- Ne stockez pas les produits surgelés plus longtemps que la durée maximale de stockage.
Fonctionnement de votre réfrigérateur
Utilisation du distributeur d'eau (en option)
Gracau distributeur d'eau, vous pouvez facilement obtenir de I'eau fraiche sans ouvrir la portedu réfrigérateur.
-
Méthode 1: Remplissez le réservoir en boulevant le couvercle rond dans le sens de la flèche pour l'ouvrir.
-
Méthode 2: Remplissez le réserve avec de l'eau en maintainant et en soulevant le grand couvercle pour l'ouvrir.
ATTENTION
Lors du montage du réserve d'eau après le nettoyage, assurez-vous que le distributeur est bien serré. Sinon, il peut y avoir une fuite d'eau.
Fonctionnement de votre réfrigérateur

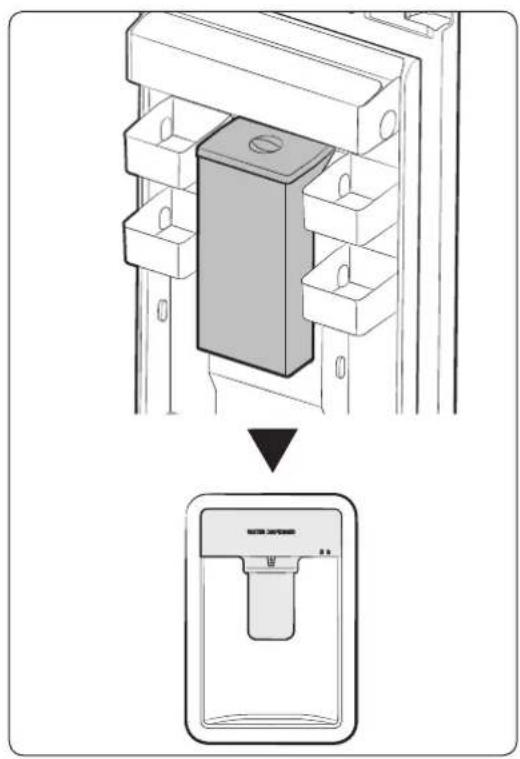

Après avoir installé le réservoir, fermez la porte du réfrigérateur.
- Avec avoir fermé la porte, vérifie que le robinet du distributeur se trouve à l'extérieur.
ATTENTION
Fixez fermement le réservoir d'eau sur la porte du réfrigérateur.
Sinon, le réserve d'eau peut ne pas fonctionner correctement.
N'utilise pas le réfrigerateur sans le réservoir d'eau. Dans le cas contraire, l'efficacité ne peut pas être garantie.
ATTENTION
Ne replissez pas le réservoir d'eau avec autre chose que de l'eau minérale ou de l'eau purifiée.
- Placez un verre sous la sortie d'eau et poussez légarement le levier distributeur d'eau avec votre verre.
Assurez-vous que le verre soit aligné avec le levier distributeur afin d'éviter que l'eau ne vous éclabousse.
ATTENTION
Vérifiez qu'aucun dispositif de verrouillage ne soit place sur « UNLOCK » (DéVERROUILLAGE).
Seule de l'eau peut etre distribuée sur ce réglage.
Retrait des parties internes
Lors de l'assemblage, placez les clayettes du réfrigerateur dans leur position correcte et ne les returnez pas.. Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

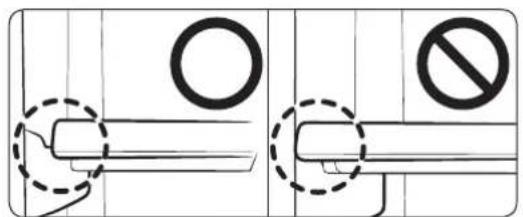

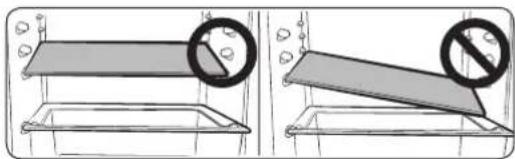

Lorsque you replace les etagères, assurez-vous que le côte portant l'étiquette « Front » (Avant) soit orienté vers l'avant du réfrigerateur.
1. Pour déplacer l'étagère, tenez-la avec les deux mains et soulevez-la pour la retirer des supports arrière. Puis, tirez-la à moins vers l'avant.
2. Dans une zone (a) entre les supports, inclinez l'étagère sur le côte avant sur plus de 45° comme indiqué.
3. Vérifiez le niveau de l'étagère cible, soulevez l'étagère vers l'avant de sorte que les crochets avant se verrouillent dans les supports avant du niveau cible.
Fonctionnement de votre réfrigérateur
- Tout en boulevant le côte avant, insérez le côte arrêté sur les supports arrêté.
Soyez attentifs lorsque vous retirez l'étagère afin de ne pas vous cogner contre la porte ou les barres de retenue.
Assurez-vous que l'étagère est équilibrée sur chaque support.
Assurez-vous que chaque crochet de l'étagère se verrouille dans le bon support.
ATTENTION
Si I'etagere du haut est positionnee sous la sortie d'air froid, les alimentes sur cette etagere peuvent congefer (modles RB33/36*)

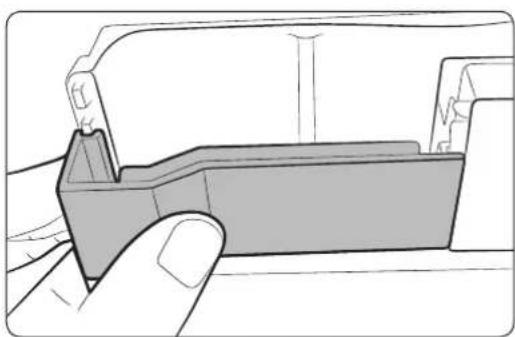

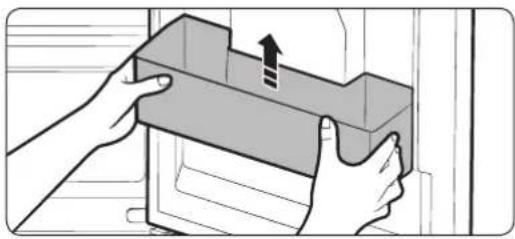

Barres de retenue de la porte
Saisissez fermement les barres de retenue de la porte avec les deux mains et soulevez-les légerement pour les prisoner.
Lors de l'ouverture et de la fermeture des portes, il y a un risque de chute si des choses hautes sont placées sur le dessous de la barre de retenue de la porte.
- Ne stockez pas d'huile vegétale ouverte dans la barre de retenue du réfrigerateur. L'huile pourrait durcir. Pour empêcher qu'elle durcisse, stockez l'huile dans un endroit frais. (Huiles vegétales: huile de soja, huile d'olive, huile de sésame, etc.)
Reservoir d'eau (en option)

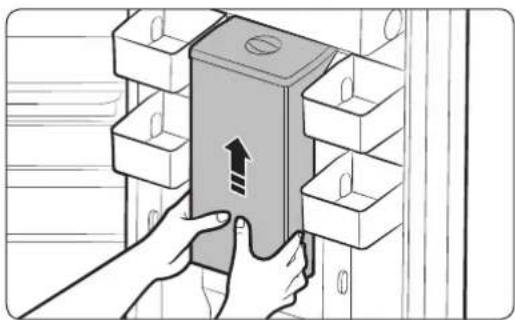

Soulevez la barre de retenue et saisissez fermement le réserve d'eau avec les deux mains, soulevez-le légèrement et tirez-le vers vous pour le retarder.
Le réserve d'eau peut ne pas etre disponible en fonction du modele.
Le réservoir d'eau peut ne pas etre disponible en fonction du modele.
Saisissez la poignée avant et tirez la BOITE CHEF.
Fonctionnement de votre réfrigérateur
Conteneur Chef Pan (en option)
Saisissez les poignées laterales et retirez la BOITE CHEF.
ATTENTION
N'ouvre pas la BOITE CHEF sans utiliser la poignée.
Ne placez rien sur le couvercle de la BOITE CHEF. La portepourrait ne pas etre fermée.
Ce conteneur peut etre place sous I'etagere ou a l'intérieur de la BOITE CHEF ; il peut également etre utilise dans le four.
ATTENTION
Si le conteneur Chef Pan est placé dans la BOITE CHEF, il peut congeler.
Tiroirs
Nettoyage du réfrigérateur
AVERTISSEMENT
N'utilisez pas de benzene, de diluant ou d'eau de Javel (CloroxTM) pour le nettoyage. Ces produits risquent d'endommager la surface de l'appareil et de provoquer un incendie.
ATTENTION
Lors de l'utilisation du four, retirez le couvercle du bac.
ATTENTION
Le conteneur Chef Pan n'est pas concu pour une utilisation en four a micro-ondes.
ATTENTION
Veillez à ne pas faire tomber le couvercle du bac.

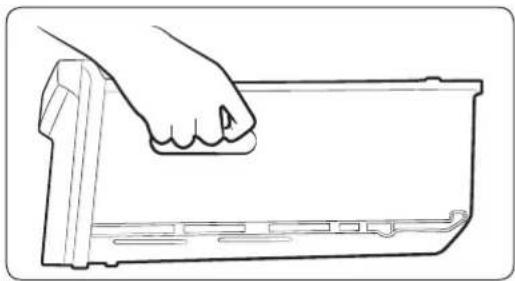

Ouvrez les tiroirs à fond, puis soulevez-les légrement pour les retarder.
- Si les tiroirs sont bloqués par la porte, retirez tout d'abord les clayettes, puis retirez le tiroir en le soulevant.
En déplaçant les tiroirs, saisissez fermement la poignée du tiroir.
ATTENTION
Si vous faites tomber le tiroir en le déplaçant, vous risquez de vous blesser.
ATTENTION
Ne vaporisez pas d'eau sur le réfrigerateur lorsqu'il est branché ; vous risqueriez de vous electrocuter. Ne nettoyez pas le réfrigerateur à l'aide de benzène, de diluant ni de nettoyant pour voiture car cela risque de provoquer un incendie.
Fonctionnement de votre réfrigérateur
- Debranchez le cordon d'alimentation du réfrigerateur.
- Mouillez légarement un chiffon douxsans peluche ou une serviette en papier avec de I'eau.
N'utilisez pas n'importequel type de détergent pour nettoyer le réfrigerateur car cela pourrait le décolorer ou l'endommager.
- Essuyez l'intérieur et l'extérieur du réfrigerateur jusqu'à ce qu'il soit propre et sec.
- Branchez le cordon d'alimentation du réfrigérateur.
Lorsque le distributeur d'eau ne délivre pas d'eau, poussez légèrement le haut du réservoir d'eau vers le bas.
Remplacement de la DEL
Lorsque I'ampoule DEL interieure ou exterieure est grillée, ne demontez pas vous-même le cache de la lampe et l'ampoule.
Veuillez communique avec vos fournisseurs de service.
Inversement de la porte (en option)
Avant d'inverser le sens d'ouverture de la porte du réfrigérateur, veilles à débrancher le réfrigérateur. Samsung recommende de faire inverser le sens d'ouverture de la porte uniquement par des fournisseurs de service agrésés par Samsung. Cela sera facturé aux frais du client.
Tout endommagement provoqué par une tentative d'inversion du sens d'ouverture de la porte ne sera pas couvert par la garantie du fabricant de l'appareil.
Toute réparation nécessaire suite à cela sera facturée aux frais du client. Svi popravci zatrażeni zbog te okolnosti bit ce izvršeni uz naplati trošak su kupca.
- Avant d'inverser les portes du réfrigerateur, veillez à le débrancher de l'alimentation électrique principale et à retarder tous les alimentés à l'intérieur de l'appareil.
- Si vous ne vous sentez pas en mesure de respecter les instructions de ce guide d'utilisation, contactez un technician de maintenance Samsung qualifié pour proceeder à la modification.
- Ne rebranche pas le réfrigérateur directement après avoir inversé le sens d'ouverture des portes. Patientez au moins une heures.
Outils nécessaires (non fournis et pieces supplémentaires)
Le réfrigérateur offre 3 types de vis pour différentes utilisations. Notez que les vis sont remplacées.
Non founnis
Tournevis cruciforme (+)
Tournevis plat (-)
Clé de 11 mm (pour l'axe de charnière)
Non fournis Pièce supplémentaire
Clé à douille 8 mm (pour les boulons)
Clé hexagonale 5 mm (pour la charnière centrale)
Cache de la charnière
Protection de l'espace de la porte
ATTENTION
Lorsque vous renversez la porte, soyez particulièrement attentifs à ne pas renverser de petites pieces (vis, protection, etc.) qui pourraient être recupérés par vos enfants.

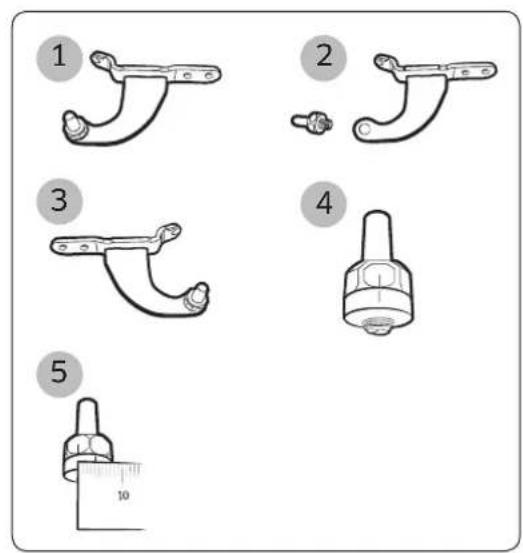

Inversement de la porte (en option)
Renversement de la poignée (pour les modèles à POIGNÉE BARRE uniquement)
Soyez vigilant afin d'éviter toute rayure lorsque vous sortez les poignées.
Ce processus de renversement s'applique aux deux poignées sur la zone de stockage au froid et le congélateur.

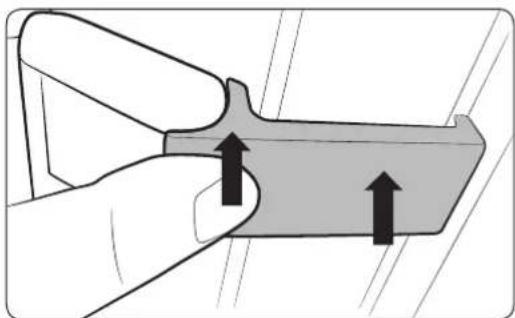

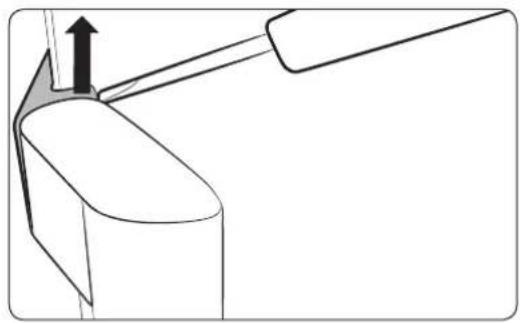

- Soulevez le crochet à l'aide d'un tournevis à tete plate.
- Poussez vers le haut pour-retirer le cache.
- Repetez les mêmes étapes sur le cache inférieur pour le retirer.
- Desserrez deux vis (supérieure et inférieure) à l'aide d'un tournevis cruciforme pour retarder la poignée.
- Retirez deux protections (supérieure et inférieure) autour de la poignee à l'aide d'un tournevis à tete plate.

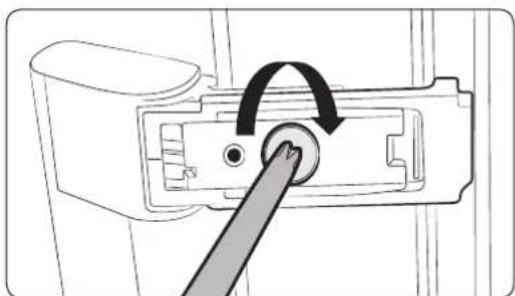

- Utilisez le tournevis cruciforme pour serrer la poignée.
- Remettez le cache en place du crochet interieur en veillant à ce qu'il soit parfaitement inséré. (il en est de même pour le crochet extérieur)
Inversement de la porte (en option)
- Reinsérez les protections retirees dans les orifices supérieur et inférieur.
Inversement de la porte

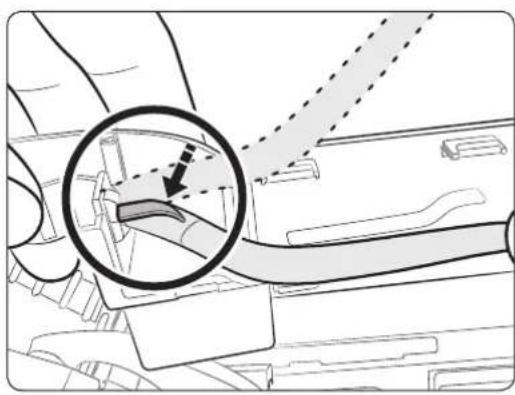

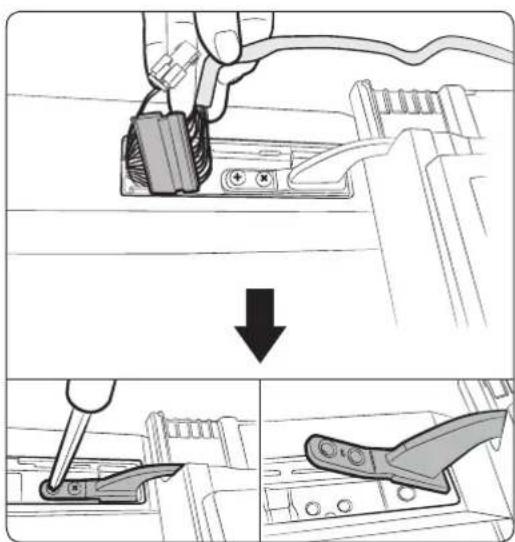

- Retirez le cache du cable (1) et celui de la porte L (2).

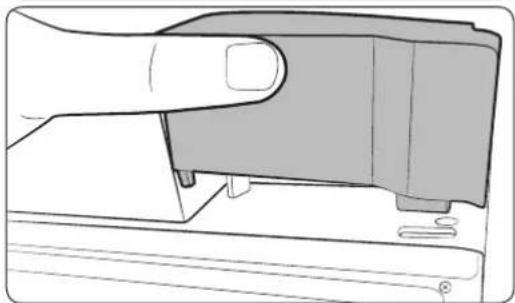

- Retirez la charnière du cache pour pousser le crochet comme illustré dans les figures ci-dessous.

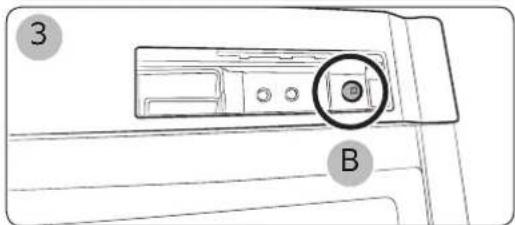

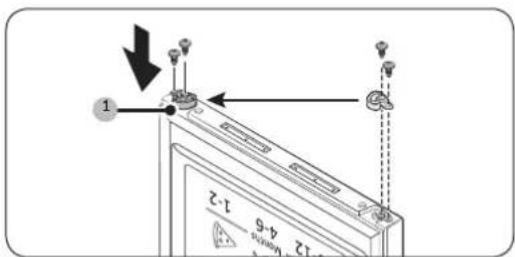

- Odvojite kuciiste. Puis retirez 2 vis sur la charniere supérieure.
ATTENTION
Vrata su teska pa pri uklanjanju pazite da se ne ozljedite.
ATTENTION

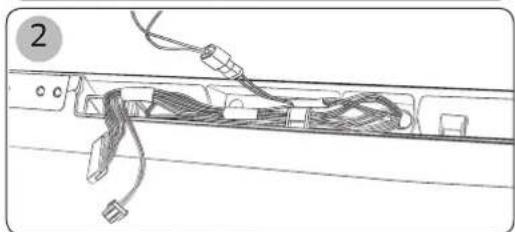

Prenez garde de ne pas endommager le cable lors de l'opération.

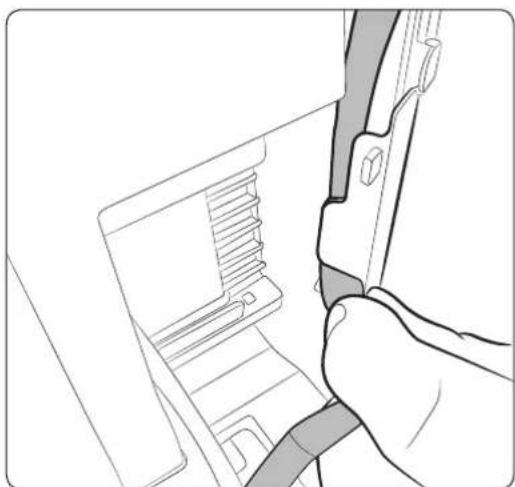

- Retirez la porte du réfrigerateur de la charnière centrale en bouvant doucement la porte verticallement.
ATTENTION
La porte étant lourde, prenez garde à ne pas vous blesser lors de son retrait.
Inversement de la porte (en option)
- Demontez la charnière centrale.
- Retirez la porte du congélateur de la charnière inférieure en bouvant doucement la porte verticallement.
ATTENTION
La porte étant lourde, prenez garde à ne pas vous blesser lors de son retrait.

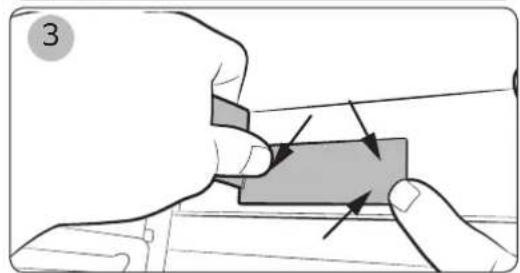

Inversez la position de la protection.
ATTENTION
Soyez vigilant afin d'éviter toute rayure lorsque vous sortez la protection.
- Posez le réfrigerateur avec précaution. Retirez le pied (1) et la charnière inférieure (2).
Sur la porte du réfrigerateur (option 1)
- La position de la porte du
RéFRIGERATEUR et de la portedu CONGÉLATEUR peut être modifiée en utilisant certains composants.
(2) Retirez le système de fermetre automatique.
(3) Retirez la butée.
(4), (5) Retirez la butée.
(6) Retirez la vis du côte opposé.
(7) Montez la butée du côté opposé.
(8),(9) Changez la position de la butée et montez-la.
(10) Installez la vis du cote opposé.
ATTENTION
Veillez à ne pas vous blesser pendant l'opération.
- Inversez la position de la vis d'assemblage.
ATTENTION
Veillez à ne pas vous blesser pendant l'opération.
Sur la porte du réfrigérateur (option 2)
Sur la porte du congelateur
- Sur la porte du congelateur, retirez le levier de fermeture automatique (2) en dévisant les vis du levier et les vis du côte opposé.
-
Insérez le levier de fermeture automatique (2) du côte opposé et revissez les vis.
-
Sur la porte du congelateur, retirez le levier de fermeture automatique (1) en dévisant les vis du levier et les vis du côte opposé.
- Insérez le levier de fermeture automatique (1) du côte opposé et revissez les vis.
Inversement de la porte (en option)
-

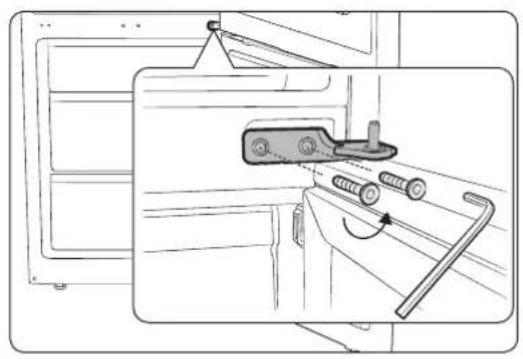

Assemblez la charnière centrale à l'aide de la clé hexagonale de 5 mm. Tout d'abord, assemblez la porte du congélateur et la charnière centrale. Puis assemblez la charnière inférieure et la porte du congélateur avec la charnière supérieure. Procedure de montage de la porte
-
Charnière centrale > Porte du congélateur > Charnière inférieure > Porte du congélateur avec la charnière supérieure
Assurez-vous que les vis sont bien serrées.
ATTENTION
Veillez a ne pas vous blesser pendant l'opération.
- Inversez la position de la charnière inférieure et du pied (Droite > Gauche). Assemblez la charnière inférieure après avoir placé la porte du conGPLateur sur la charnière centrale.
Démontez le système de fermetre automatique du guide et l'articulation de l'axe (1).
- Assemblez l'articulation de l'axe et le système de fermetre automatique du guide comme indiqué sur cette figure.
Assurez-vous que les vis sont bien serrées.
-
Placez la commande sur la protection à l'extérieur de la commande sur le cache comme indiqué sur l'image.
-
Avres avoir demonter la commande sur le cache (1), returnez la direction du volet de protection des cables (2) sur le cote opposé sur la portedu réfrigerateur (uniquement pour les modeles avec affichage sur la porte). Montez la commande sur le cache (A) avec une vis comme indiqué sur la figure (3).
ATTENTION
Veillez à ne pas vous blesser pendant l'opération.
ATTENTION
Prenez garde de ne pas endommager le cable lors de l'opération.
Inversement de la porte (en option)
- (1) Il n'est pas facile de séparer l'axe de la charnière supérieure. Il faut donc démonter l'axe avant de retarder la charnière supérieure.
(2) Utilisez une clé de 11 mm pour séparer l'axe de la charnière supérieure.
(3) Retournez la charnière supérieure et remontez manuellement l'axe de la charnière supérieure.
(4) Retournez la charnière supérieure et remontez manuellement l'axe de la charnière supérieure.
(5) Utilisez une clé de 11 mm pour ajuster l'espace de plus de 4 mm entre la ligne de marquage (4) et l'axe de la charnière.
- Insérez la charnière supérieure pour légération agrandir le trou, puis retirez la charnière supérieure pour monter la porte du réfrigerateur.
Étape de montage
Montez la charnière supérieure sur la portedu réfrigerateur.
Montez la charnière centrale sur la portedu réfrigérateur.
- Insérez la charnière supérieure sur le chassin.
Montez la vis.
Assurez-vous que les vis sont bien serrées.
- Changez la direction de la porte et du cable avec le cote opposé.
Branchez le cable, puis inserez-le dans la commande sur le cache.
Insérez le cable dans la charnière du cache.
(Assurez-vous que la bande blanche sur le fil est fixée sur le crochet de la charnière du cache.)
Puis repliez la partie fixe qui n'est pas à démonter comme indiqué sur l'image ci-dessous.
ATTENTION
Prenez garde de ne pas endommager le cable lors de l'opération.
- Insérez le cable entre les nervvres de la charnière du cache comme indiqué sur l'image ci-dessous.
ATTENTION
Prenez garde de ne pas endommager le cable lors de l'opération.
Inversement de la porte (en option)
- Montez la charnière du cache comme indiqué sur l'image ci-dessous.
ATTENTION
Prenez garde de ne pas endommager le cable lors de l'opération.
-
Prenez garde de ne pas endommager le cable lors de l'opération.
-
Insérez le volet de protection des cables sur la partie supérieure de la porte du réfrigerateur, puis poussez-le pour le monter complètement. Vérifiez la position des cables qui doivent se situer sur le côte arrière du volet de protection.
ATTENTION
Prenez garde de ne pas endommager le cable lors de l'opération.
Inversement de la porte (en option)
- Montez la commande sur la protection.
| PROBLÈME SOLUTION |
| L'appareil ne fonctionne pas du tout ou la température est trop élevé. | Vérifie que la prise d'alimentation est correctement branchée.Le système de contrôle de la température du panneau avant est-il régle correctement?L'appareil est-il exposé à la lumière directe du soleil ou situé à proximité d'une source de chaleur?Dans ce cas, il peut ne pas être en mesure de refroidir. Ne le placez jamais à proximité de la luzière directe du soleil ou d'une source de chaleur.L'arrête de l'appareil est-il trop préc du mur?Dans ce cas, il peut ne pas être en mesure de refroidir suffisamment. Maintenez-le à une distance appropriée du mur.La quantité d'aliments à l'intérieur est-elle trop importante et obtrue ainsi l'orifice d'aération?Pour maintenir le réfrigérateur à une température adaptée, ne le replisssez pas avec trop d'aliments. |
| Les aliments dans le réfrigérateur sont gelés. | Le système de contrôle de la température Situé sur le panneau avant est-il régle sur la température la plus froide?La température ambiente est-elle trop BASSE?Avez-vous entreposé des alimentents riches en eau dans la partie la plus froide du réfrigérateur? |
| Des bruits inhabituels sont audibles. | Vérifie que l'appareil est installé sur un sol plat et stable.L'arrière de l'appareil est-il trop préc du mur?Des objets se trouvent-ils derrière ou sous l'appareil?Le compresseur de l'appareil émet-il un bruit?Unclistuetis est audible lorsque les différents accessoires se rétractent ou se distendant. |
| Les coins avant et les cotsés de l'appareil sont chauds et de la condensation commence à se former. | Les tuyaux résistants à la chaleur sont installés dans les coins avant de l'appareil afin d'empêcher la formation de condensation. Lorsque la température ambiente augmente, ils peuvent s'avérer inefficaces. Cependant, cela n'est pas anormal.Dans un environnement très humide, de la condensation peut se former à l'extérieur de l'appareil lorsque l'humidité de l'air entre en contact avec la surface froide de l'appareil. |
| Vous pouvez entendre le liquide glouglouter dans l'appareil. | Il s'agit du réfrigérant qui refroidit l'intérieur de l'appareil. |
| Il y a une mauvaise oedr dans l'appareil. | Un aliment gâté se trouve-t-il à l'intérieur du réfrigérateur ?
Vérifiez que les alimentés qui sentent fort (du poisson, par exemple) sont emballés hermétiquement.
Nettoyez régulièrement votre réfrigérateur et jetez tout aliment périmé ou suspect.
Lorsque vous nettoyez l'intérieur du réfrigérateur, entreprises la nourriture ailleurs et débranchez l'appareil. Essuyez avec un torchon sec après 2 à 3 heures puis laisser circuler l'air à l'intérieur du réfrigérateur. |
| Il y a une couche de givre sur les parois de l'appareil. | Les orifices d'aération sont-ils obstrués par les alimentés stockés dans le réfrigérateur ?
Espacez les alimentés autant que possible pour une meilleure ventilation.
Si le tiroir du congealateur n'est pas complètement fermé ou est bloqué, l'humidité provenant de l'extérieur peut pénétrer et peut entraîner une formation de givre. |
| De la condensation se forme à l'intérieur de l'appareil et ajust des légumes. | Des alimentés à forte teneur en eau ont été stockés sans être couverts ou la porte est restée ouverte pendant une durée prolongée.
Stockez les alimentés couverts ou dans des recipients hermétiques. |
Installation du dispositif de fixation dans la cuisine (RB33/36* models)

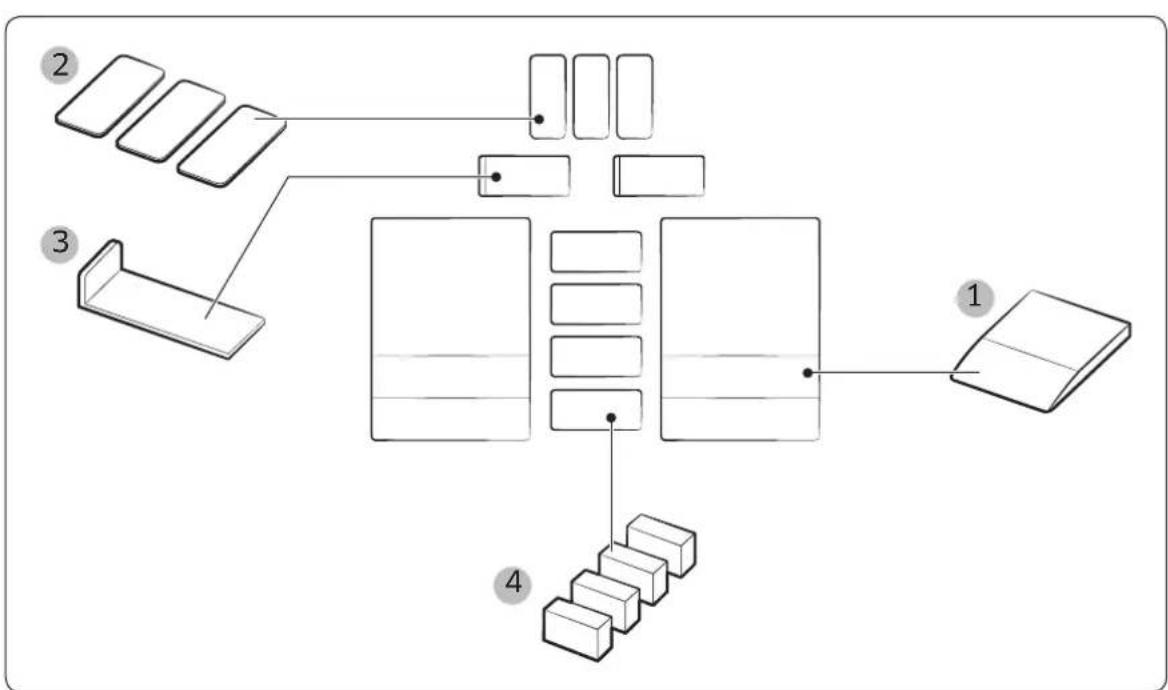

Kit d'installation
| Kit d'installation de l'ensemble |
| Non Nom de la pièce Code de la pièce Quantité (unitaire) | |
| 1 GUIDE DA61-10557A 2 | | |
| 2 FÉUILLE B DA63-08121A 3 | | |
| 3 | MONTAGE DU PANIER DE PROTECTION | DA97-15853A | 2 |
| 4 MOUSSE PE COUPE ÉTANCHÉ DA62-01136X 4 | |
Installation du dispositif de fixation dans la cuisine (RB33/36* models)
Dimensions
Dimensions recommendées pour une meilleure efficacité énergétique
- Lorsque le produit est installé dans un chassin, il est recommandé d'installer le réfrigerateur en laissant de l'espace et les orifices du chassin comme précrit ci-dessus.
- Si la taille des orifices lateraux est réduite, la fonction de l'appareil ne sera pas restreinte mais le réfrigerateur consommera plus d'énergie que la valeur de consommation d'énergie nominale.
Installation du dispositif de fixation dans la cuisine (RB33/36* models)
Installation
ATTENTION
- Déballez le produit et tenez les matériaux d'emballage hors de portée des enfants.
- Insérez le produit dans le chassis et ouvre la porte avec précaution afin de ne pas vous faire pincer les doigts.
- Ne posez pas le produit sur le cable d'alimentation lors de l'installation du chassis.
- Cela pourrait entrainer un incendie ou un choc électrique.
- Une fois le produit en place, branche le cable d'alimentation dans la prise murale.

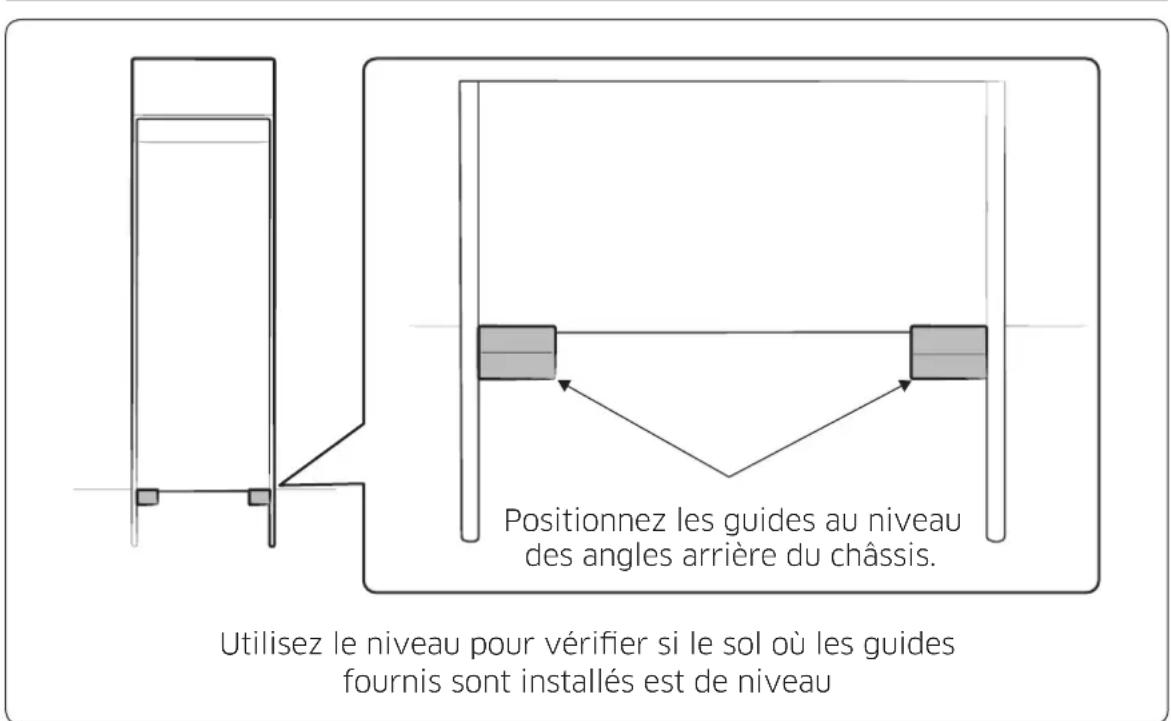

- Les guides fournis avec le kit d'installation permettent de fixer le chassin. Ne les utiliserez pas à d'autres fins que celles pour lesquelles ils sont prévus.
- Si vous ne suivez pas la méthode d'installation fournie, votre consommation d'énergie va augmenter.
- Faites tourner le pied sur 9,0 mm (8 tours) dans le sens des aiguilles d'une montre afin de le desserrer.
- Placez la mousse PE fournie en 4 endroits, à l'arrête du produit.
Installation du dispositif de fixation dans la cuisine (RB33/36* models)

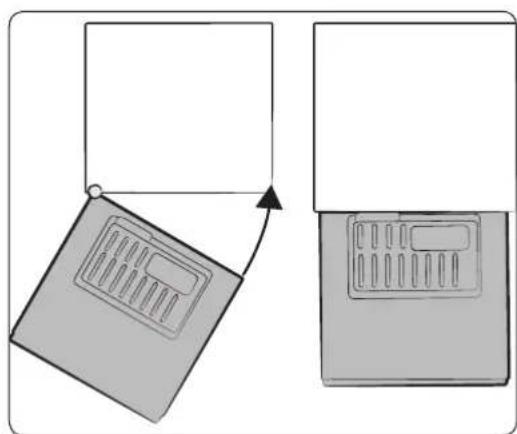

- Alignez le bord gauche du produit sur la paroi gauche du chassin, puis orientez le cote droit du produit vers la paroi droite du chassin, comme indiqué.

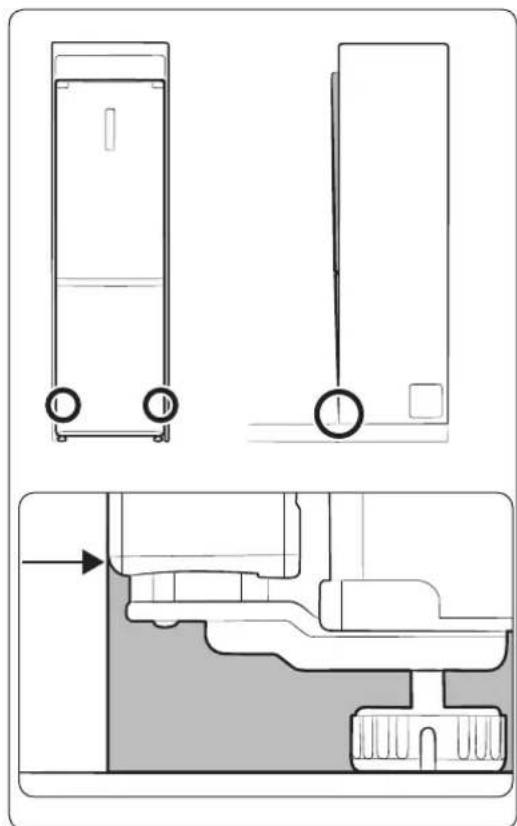

- Insérez le produit dans le chassis, de sorte que le fond du premier soit aligné sur le fond de ce dernier.
- Reglez les pieds afin de faire en sorte que le produit et le chassis soient alignés.
Si la partie supérieure du produit est trop haute : Faites tourner les pieds dans le sens des aiguilles d'une montre pour laMETTE à niveau.
-
Si la partie supérieure du produit est trop BASSE : Faites tourner les pieds dans le sens inverse des aiguilles d'une montre pour la mesure à niveau.
-
Insérez l'accessoire en forme de "fourni sur l'un des côtés du réfrigerateur entre le meuble et le réfrigerateur comme indiqué pour combler l'espace.
- Vous pouvez utiliser la « FEUILLE B » fournie pour combler l'espace de chacun des côtés.
Installation en duo (modèles RB33/36*)
Kit d'installation
| N° Nom de la pièce | Code de la pièce | Quantité (unitaire) | |
| 1 MOUSSE-PE DA62-01138X 1 | | |
| 2 | CROCHET DE FIXATION | DA61-10679A 1 | |
| 3 VIS 6002-000613 2 | | |
| 4 | PIED DE RENFORT-BAS | DA61-10671A 1 | |
| 5 | DISPOSITIF DE FIXATION | RB33: DA61-10672A RB36: DA61-10672B | 1 |
Dimensions
Installation en duo (modèles RB33/36*)
Installation
- Inversez le sens d'ouverture de la portedu réfrigérateur installé à gauche.
Si vous les installez en tant qu'appareils sur pied, utilisez un niveau pour ajuster le niveau du réfrigerateur installé à gauche. Mettez les deux niveaux sur les coins supérieurs croit et.gauche des réfrigerateurs, puis ajustez les pieds de mise à niveau pourmettre les réfrigerateurs à niveau.

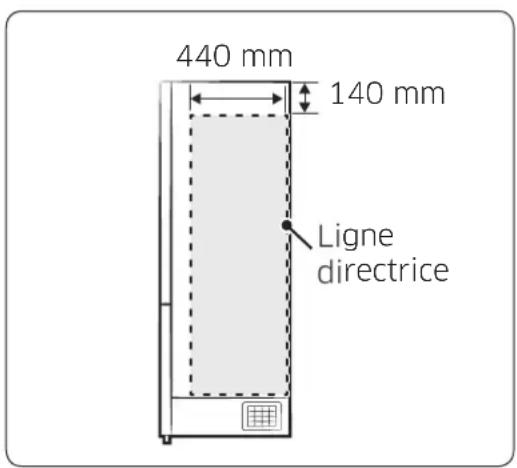

- Installé le composant MOUSSE-PE en suivant la ligne directrice comme indiqué.
Ligne directrice: Zone d'installation du composant MOUSSE-PE.
-

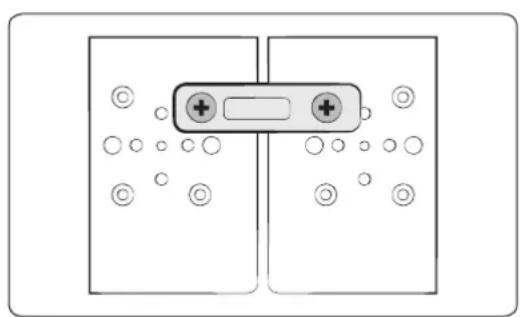

Reliez et serrez les cotés supérieurs des deux réfrigerateurs à l'aide du crochet de fixation fourni et des vis.
-
Reportez-vous à la section et fixez le réfrigerateur à l'armoire.

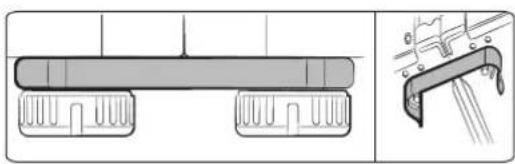

- Installé le composant PIED DE RENFORT-BAS à l'emplacement du pied, en bas du réfrigérateur.
- Insérez le DISPOSITIF DE FIXATION entre les deux réfrigerateurs. Utilisez un tournevis à tête plate pour creer un interstice dans le cache (1), puis insérez le DISPOSITIF DE FIXATION (2).
※ Insérez-le en suivant la ligne directrice, comme indiqué sur l'illustration à gauche.
Température ambiente mini./maxi.
Ce réfrigerateur est concu pour fonctionner aux températures ambantes spécifiées par sa classe de température mentionnée sur la plaque signalétique.
| Classe Symbole | | Plage de température ambiente (°C) |
| IEC 62552 (ISO 15502) ISO | 8561 |
| Climat tempéré étendu | SN +10 à +32 | 10 à +32 | |
| Climat tempéré N +16 à +32 +16 à | +32 | | |
| Climat subtropical ST | +16 à +38 +18 | à +38 | |
| Climat tropical T +16 à +43 +18 à | +43 | | |
La température interne de l'appareil peut varier en fonction de l'emplacement du réfrigerateur/congélateur, de la température ambiente et de la fréquence d'ouverture de la porte.
Réglez la température comme il vous est conseillé dans le manuel afin de compenser les changements induits par les situations ci-dessus.
Français
Lesbons gestes de mise au rebut de ce produit (Déchets d'équipements électriques etlectroniques)
(Applicable aux pays disposant de systèmes de collecte séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veuilles séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.
Samsung Service Consommateur BP 200 93404 Saint Ouen Cedex
0148630000
www.samsung.com/fr/support
