Der mini UHU - Jouets GRAUPNER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Modèle : GRAUPNER Der mini UHU, Type : Jouet, Échelle : 1/72, Poids : 40 g, Dimensions : 20 x 15 x 5 cm
Utilisation	Destiné aux enfants à partir de 14 ans, idéal pour l'initiation à l'aéromodélisme, nécessite un assemblage.
Maintenance et réparation	Vérifier régulièrement les pièces mobiles, lubrifier les mécanismes si nécessaire, remplacer les pièces endommagées.
Sécurité	Utiliser sous la supervision d'un adulte, éviter les zones à fort vent, ne pas diriger l'appareil vers des personnes ou des animaux.
Informations générales	Comprend un manuel d'utilisation, pièces de rechange disponibles, garantie de 2 ans.

FOIRE AUX QUESTIONS - Der mini UHU GRAUPNER

Comment assembler le GRAUPNER Der mini UHU ?

Pour assembler le GRAUPNER Der mini UHU, lisez attentivement le manuel d'instructions fourni. Commencez par identifier toutes les pièces et suivez les étapes d'assemblage en utilisant de la colle adaptée pour les matériaux en plastique.

Quelle est la durée de charge de la batterie ?

La batterie du GRAUPNER Der mini UHU se charge en environ 30 à 60 minutes selon le type de chargeur utilisé.

Quel type de piles dois-je utiliser ?

Le GRAUPNER Der mini UHU utilise des batteries LiPo de 3,7 V. Assurez-vous d'utiliser des batteries recommandées par le fabricant pour garantir le bon fonctionnement.

Comment faire voler le GRAUPNER Der mini UHU ?

Pour faire voler le GRAUPNER Der mini UHU, placez-le sur une surface plane, allumez l'émetteur, puis suivez les instructions d'utilisation pour décoller en utilisant les commandes de l'émetteur.

Que faire si l'appareil ne décolle pas ?

Si le GRAUPNER Der mini UHU ne décolle pas, vérifiez que la batterie est complètement chargée, que l'assemblage est correct et que les commandes fonctionnent comme prévu.

Comment régler la direction de vol ?

Pour régler la direction de vol, utilisez les commandes de l'émetteur pour ajuster les ailerons et la profondeur. Vous pouvez également ajuster les trim pour un vol stable.

Est-ce que le GRAUPNER Der mini UHU est adapté aux débutants ?

Oui, le GRAUPNER Der mini UHU est conçu pour être facile à piloter et est donc adapté aux débutants, tout en offrant des fonctionnalités qui plaisent aux pilotes expérimentés.

Que faire si le modèle se casse ?

En cas de casse, consultez le manuel pour des conseils de réparation. Des pièces de rechange sont également disponibles auprès du fabricant ou des revendeurs.

Comment entretenir le GRAUPNER Der mini UHU ?

Pour entretenir votre GRAUPNER Der mini UHU, nettoyez-le régulièrement pour enlever la poussière et les débris, vérifiez les connexions électriques et remplacez les pièces usées si nécessaire.

MODE D'EMPLOI Der mini UHU GRAUPNER

Modèle à vol libre ou RC

DermilluH. Hmuae aedy de UU Orn & Co. Dm Eer 1 mnnn aepns

No.4315

Outils et accessoires nécessaires

1. Aiguille de fixage No.717 (pas inclus)
2. Giseaux (pas inclus)
3. Out of meulage (inclus)
4. Colle (inclus)

Notice pour le collage

La collo UHU hart cl-jointe est adaptado a tous les collages nécessaires. Los pioccs en metal, chamires de trim du gouvemail Nr.11 doit etre ponedos avant le collage et une pause de au moins 5 heures est requis.

Notice

Fixer les pièces avec les goupilles (No. 717) jusqu'à la colle devient durée, minimum 2 heures. Couper les bandes de renfort (15) et (16) avec les discaux et collor-les. Rendir les cordes ou la fuselage avec l'oullé du moulage (21/22).

Balancier le modele dans le centre de gravite

Romp la chamme de trim avec les balles de trim (17) jusqu'à ce que la mise au point est juste. Le mise au point est marquee sur le support d'elle (8) avec un triangle.

Voler et trimmer

Listedespartles

N° Description Pièces Matériel Dimondions mm
1 Corp central 1 Contreplaque Pièce laser 3
2 Suport de la quocu 2 Pin 300x6x1.5
3 Remplissage 1 Balsa Pièce laser 3
4 Gouvernail de direction 1 Balsa Pièce laser 3
5 Trim du gouvernail 1 Balsa Pièce laser 3
6 Surfac le latrcale droite du fuselage 1 Balsa Pièce laser 1.5
7 Surfac latrcale gauche du fuselage 1 Balsa Pièce laser 1.5
8 Support de l'aie 2 Contrepiaque Pièce laser 3
9 Dpuille 1 Hétre 3x26
10 Empennagne arrière Balsa Pièce laser 1.5
11 Chamière du gouvonnail 2 Météal mau O 0.5x15
12 panneaux d'alle droite 1 Balsa Pièce fini 5
13 panneaux d'alle gauche 1 Balsa Pièce fini 5
14 Winglet 2 Balsa Pièce laser 1,5
15 bande de renfort 1 Papier 150x20x0,1
16 bande de renfort 1 Papier 60x30x0,1
17 Balles pour trim 20 g Acier O 2
18 Décalcomanie 1 Pellicule adhésive 1/15x52 x0,1
19 Anneau en casoutchou 2 Caputochou 0 55x15x1,5
20 UHU har 1 Colle dure 7 g
21 Dutil de meulage 1 Contrepiaque Pièce laser 3
22 Papier abrisif 1 Granulation 220 60x15x0,4
23 Gaborit d'angle 90° 1 Contreplaque Pièce laser 3

Accessolres recommandes pour modèle RC (pas Inclus)

No.S1031

Emptteur mz-4 HoTT

No.34003

Vector Unit Extreme

No.3400150

Vector Unit Mount

Graupner - Service cent

Pour les centres de service à l'exilienier de l'Allemagne vous pouvez référoyer au site www.graupner.de

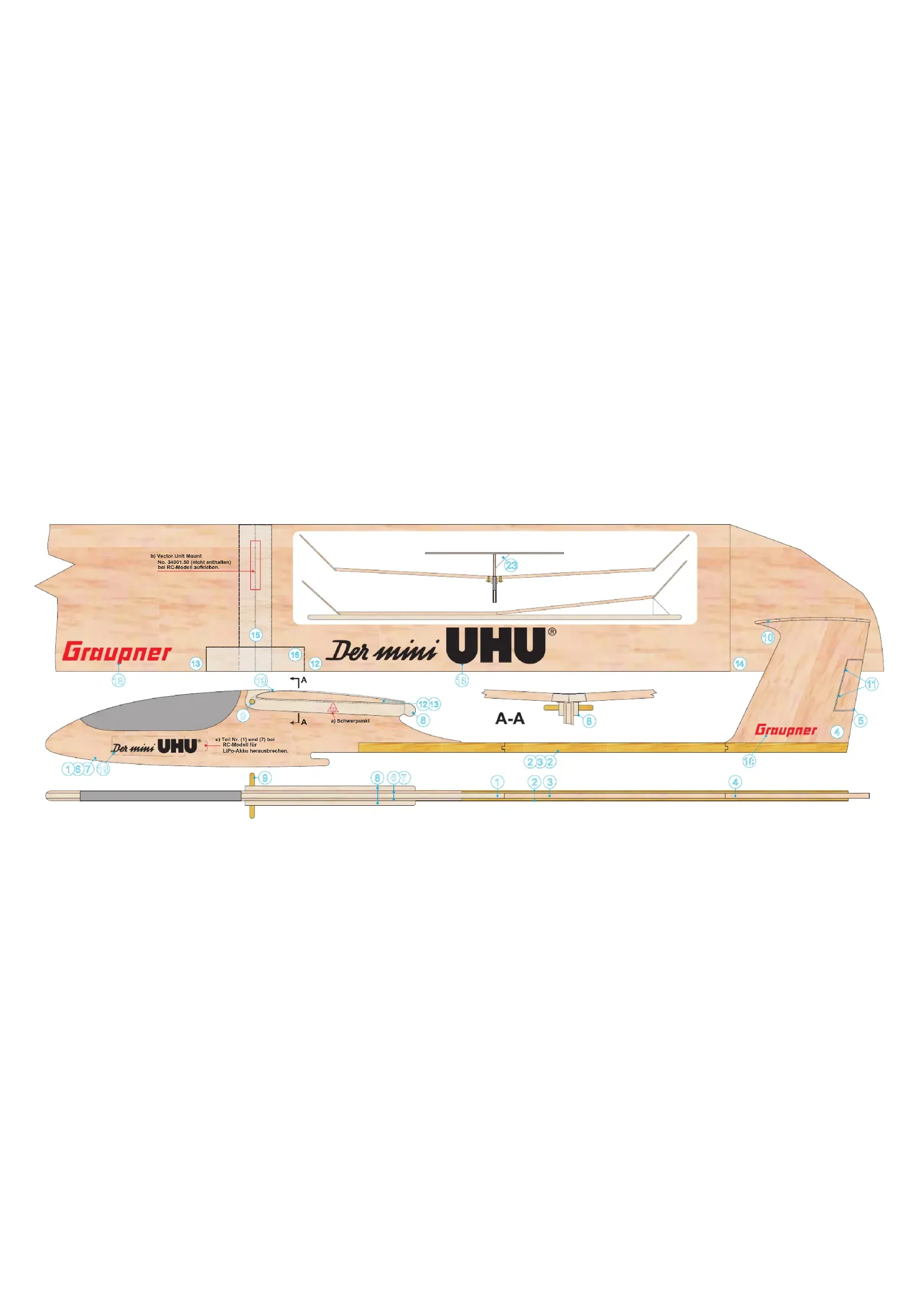

Textes du plan

a) Centre de gravité
b) Pour le modulo RC coller le Vector Unit Mount No. 34001.50 (pass inclus)
c) Pour le modele RC retirer les pieces Nr.1 et 7

Données techniques

Emerguroenv.
Longueur total env.
Surfacedesaileresrv.
Profile des alles
Surface du stabilisateurs env.
Surfable totale des ailles env.
Poids env.
Charge alaire env.

725 mm
505 mm
6.8dm2
5520
1.4dm²
8.2.drm
70.0
8.5c/dT²

Nr.16

Nr.15
