MODE D'EMPLOI Pro Flash Unit 56F ROLLEI

Notice d'utilisation 99-146

Instructions de sécurité. 100

Caracteristiques 101

Nomenclature. 102

Icônes d'affichage 104

Opération de base 107

Lampe AF auto-focus auxiliaire 107

Installation de la batterie. 108

Fixer le flash à laamera . . . . 109

Allumer / Éteindre 110

Etat de l'indicateur de charge. 110

Interface etendue. 110

Mode émetteur du flash .111

Mode émetteur 2.4G sans fil...111

Mode optique 111

Tir automatique du flash (TTL). 112

Autre mode de prises de vue avec flash automatique 113

Bracketing avec le flash (FEB). 114

Verrouillage exposition du flash (FEL/FV) 115

Mode flash manuel (M) 115

Mode flash multiple (MULTI) . . 116

Réglagedu zoom. 118

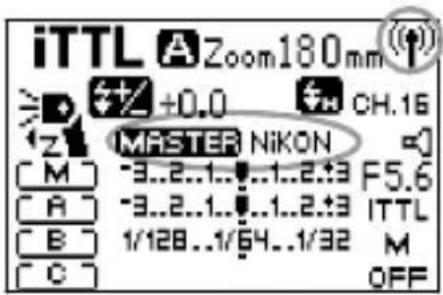

Émetteur 2.4G sans fil. 119

Reglez le canal sans fil. 119

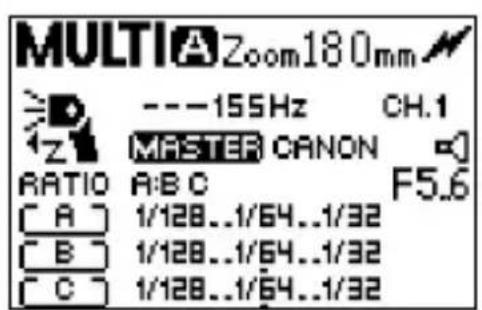

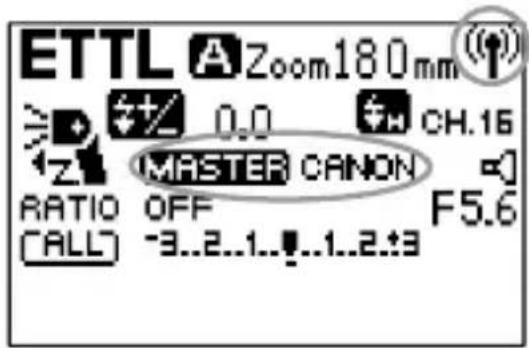

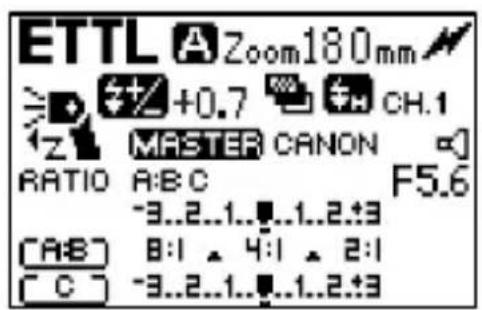

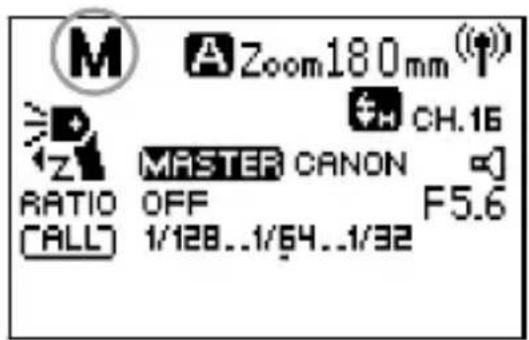

MASTER 2.4G (Canon). 120

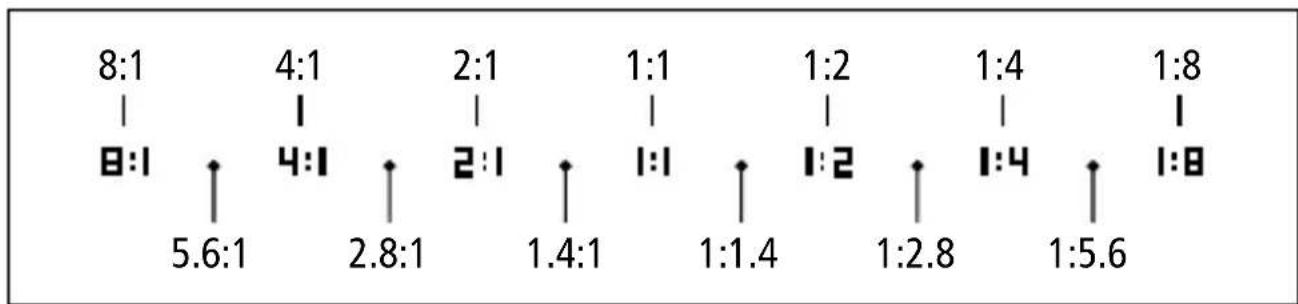

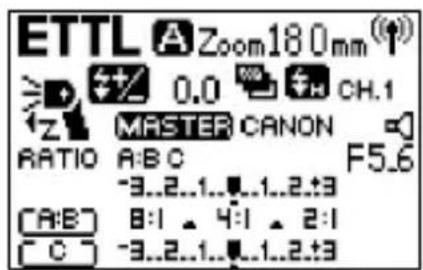

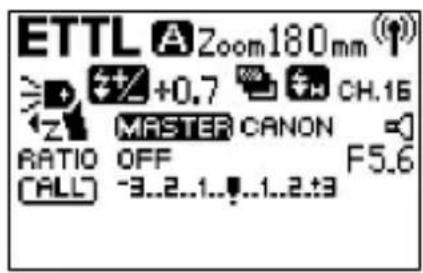

ETTL 2.4G MASTER (Canon). . . 121

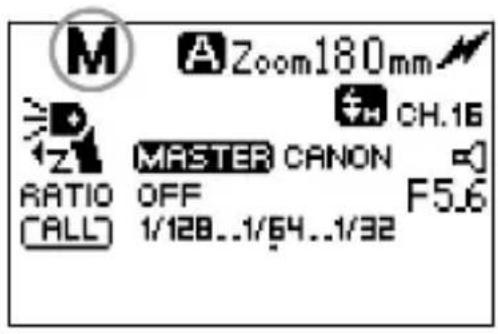

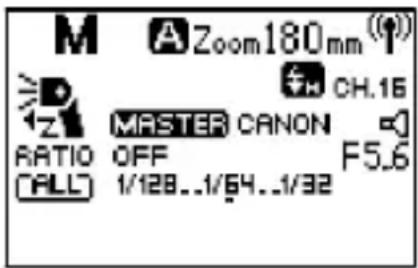

Mode manuel master sans fil (Master 2.4G sans fil)

(Canon) M 122

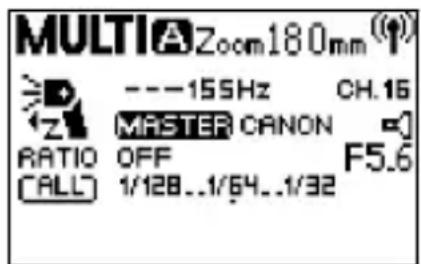

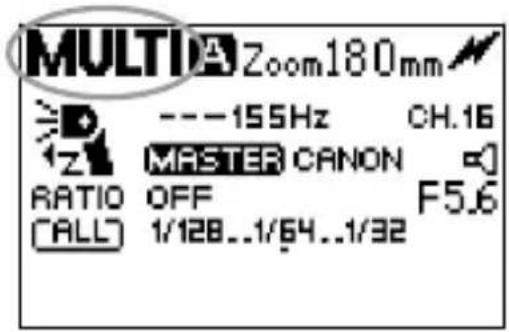

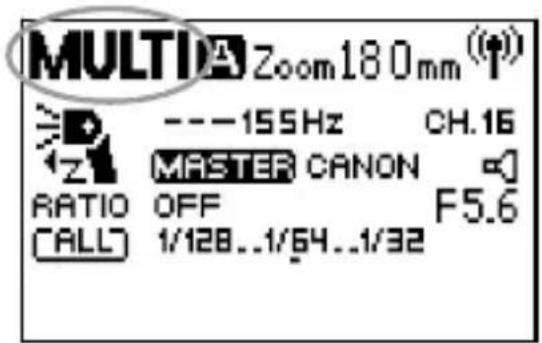

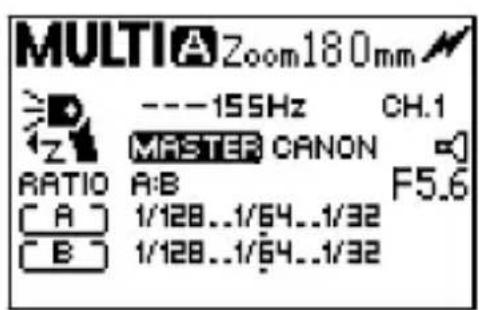

Master 2.4G MULTI Canon. . . . 123

Master Nikon 124

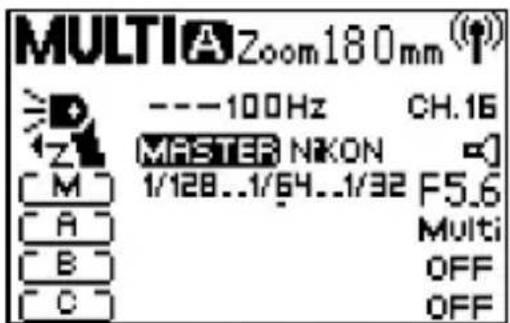

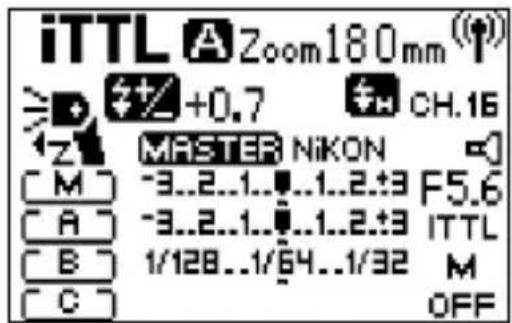

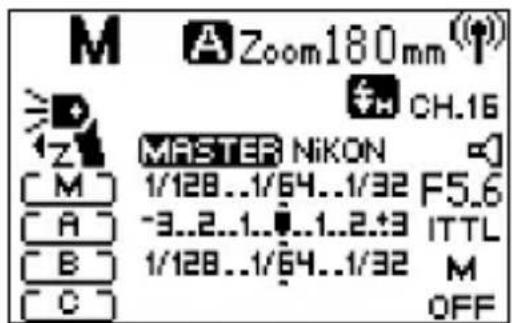

MASTER 2.4G (Nikon) 125

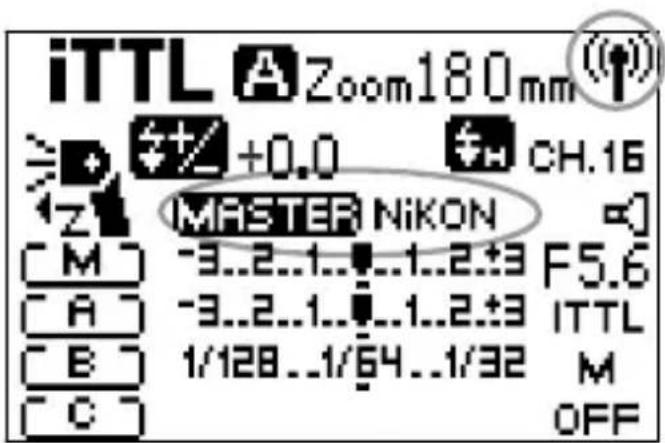

Master 2.4G Nikon TTL. 126

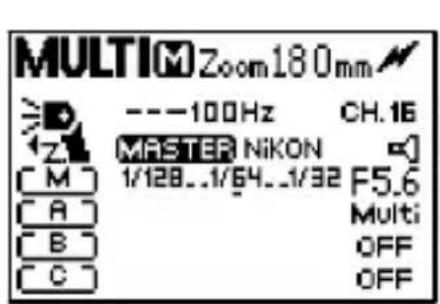

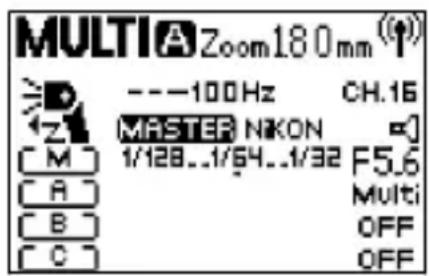

Master 2.4G Nikon MULTI . . . 127

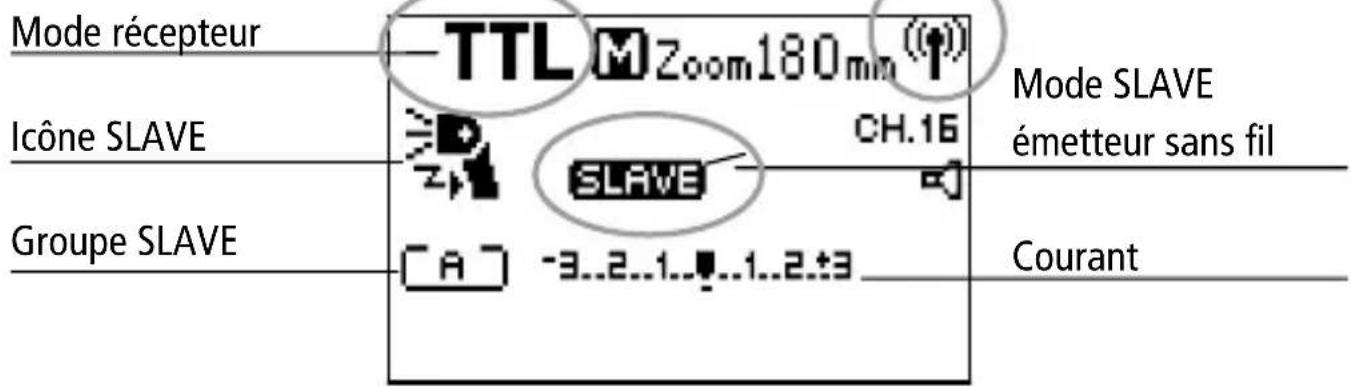

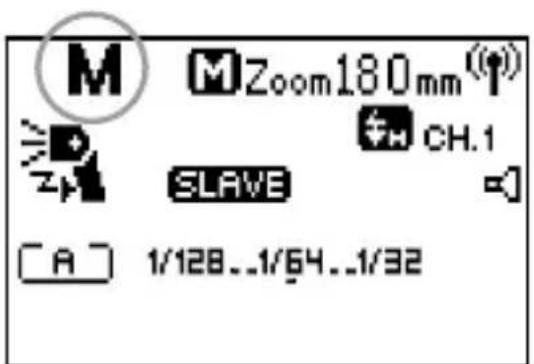

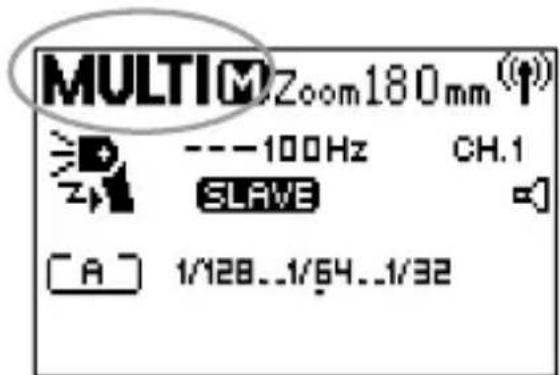

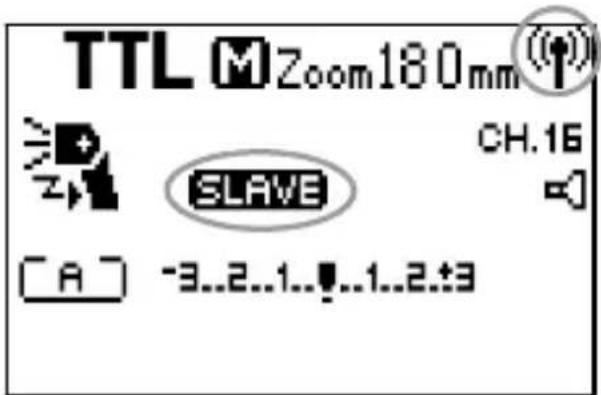

Slave 2.4G Canon/Nikon (TTL, M, MULTI) 128

Transmission optique. 129

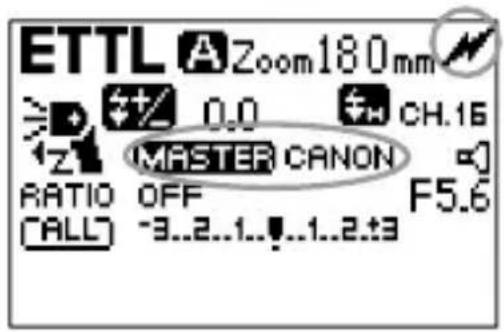

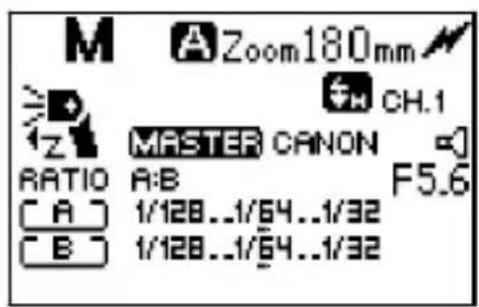

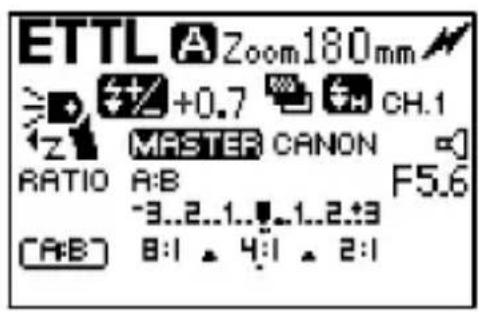

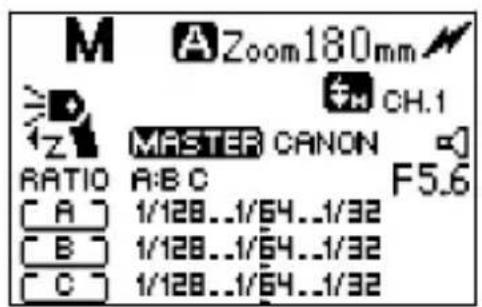

MASTER Canon 129

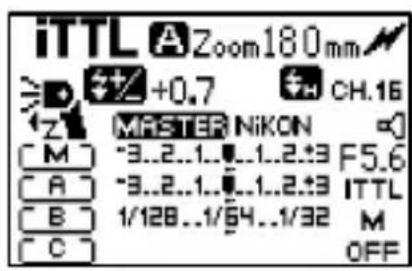

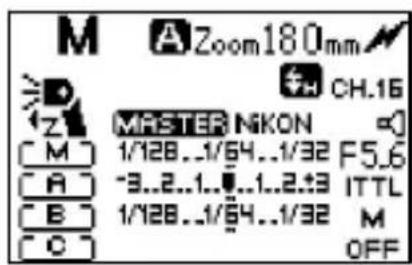

Master Nikon iTTL/M 131

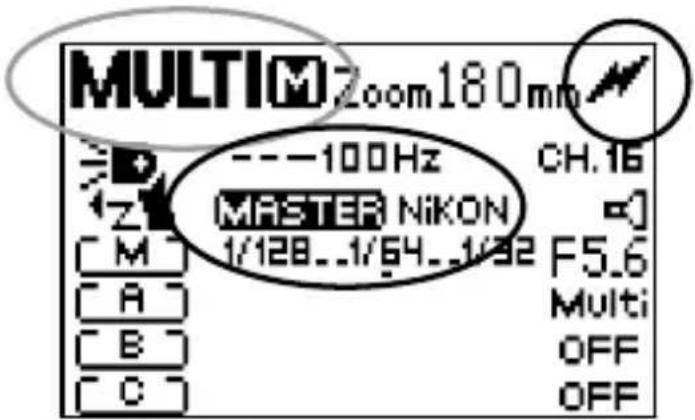

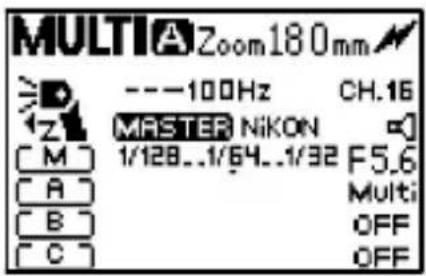

Master Nikon MULTI 132

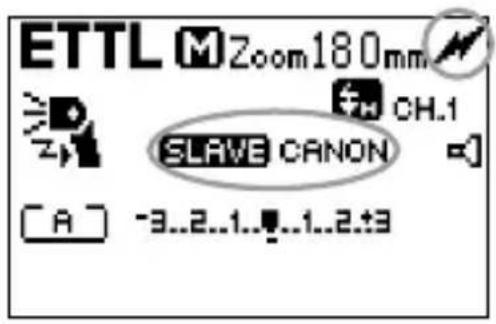

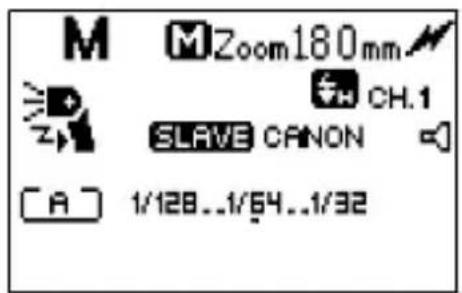

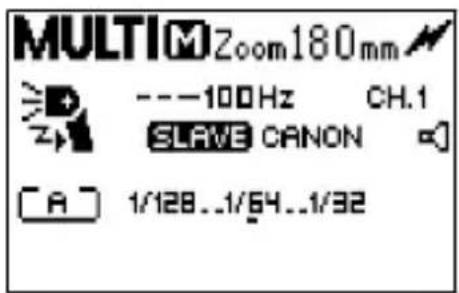

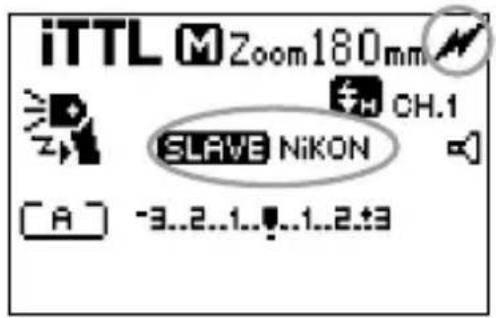

Slave Nikon 133

Mode detection de luiere . 134

Synchronisation haute vitesse 135

Autres 137

Accès au menu de l'appareil photo (chez Canon uniquement les modèles les plus récents) ETTL . 137

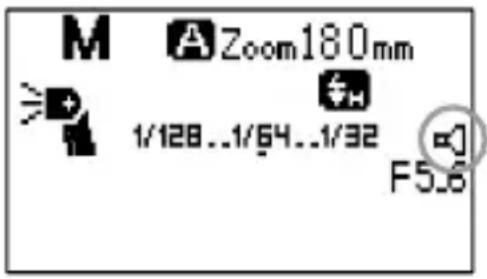

Sonneries, Affichage de rétroéclairage. 137

Interface d'etat spéciale. 138

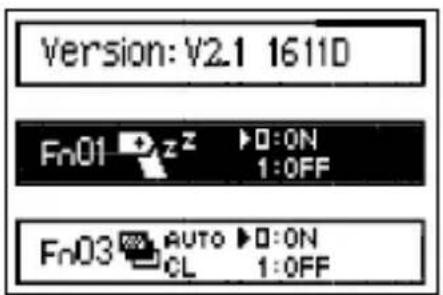

Paramètres de personnelisation des fonctionnalités 139

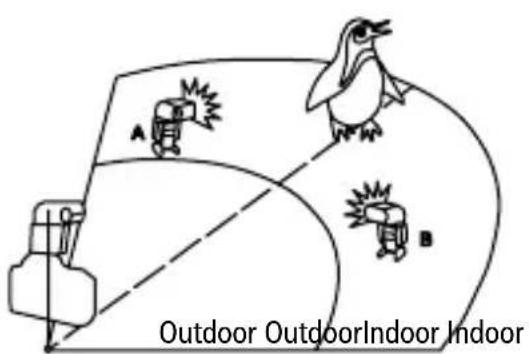

Applications Éclairage Multiple 140

Gestion des déchets 146

Conformité 146

Nos you remercions d'avoir fait l'acquisition de ce flash

Veuillez dire ce manuel attentivement avant d'utiliser le flash et utilisez-le selon les instructions fournies.

Instructions de sécurité

1. Ne jamais déclencher ce flash à proximé de gaz inflammable ou de gaz liquide (à l'instar de l'essence et des solvants)! Il existe un risque d'explosion!
2. Ne jamais déclencher le flash en direction de conducteurs de voitures, de bus, de trains ou de conducteurs de mots et bicyclettes. Ils peuvent être momentanément être éblouis par la lumière vivé et cause des accidents de la route.
3. Ne jamais déclencher le flash directement devant vos yeux! Le déclenchement du flash directement devant les yeux de personnes ou d'animaux peut endommager la rétine et provoquer de sérieux troubles de la vision, voir la cécité.
4. Utiliser uniquement les piles indiquées dans le manuel!
5. Ne jamais placer les piles dans des environnements à température élevé, notamment sous le soleil ou dans le feu
6. Retirer la pile épuisée du flash, car le liquide alcalin peut suinter de la pile et endommager le flash.
7. Tenir le flash et le chargeur de piles éloigné de l'eau (tel que la pluie).
8. Protégier le flash des environnements extrémement chauds ou humides.
9. Ne pas placer le flash dans la boîte à gants du tableau de bord de la voiture. Ne pas placer d'articles opaques devant le flash ou sur son panneau réfléchissant lorsqu'il est déclenché. Veillez à ce qu'il n'y ait pas de salissures sur le panneau réfléchissant, sinon l'énergie elevée émise par le flash brûlera l'article et endommagera le panneau réfléchissant.
10. Ne jamais ouvrir le flash par vos propres moyens! Il existe un risque d'électrocution. La fixation des composants du flash est réservée à un personnel qualifié.

Données techniques

Nombre guide 56 (ISO 100, 180 mm)

Zoom motorisé 18-180 mm; zoom manuel / automatique

Mode flash TTL Bracketing d'exposition TTL, M, maitre 2.4G, esclave 2.4G, S1, S2, multi

Commande du flash sans fil 2.4 G sans fil, impulsion lumineuse, flash optique S1 / S2

Optique sans fil portée de transmission Intérieur jusqu'à 30 m | Extérieur à 50 m

Optique sans fil portée de transmission 2.4GHz Jusqu'à 50 meters

Réflector orientable Angle d'inclinaison: -7° à +90° | Angle de rotation gauche / droite: 0° à +180°

Commande esclave 16 canaux esclaves (1-16) | 3 groupes d'esclaves (A, B, C)

Température de couleur 5500 K

Temps d'étincelage 1/200 secondes ~ 1/20.000 secondes

Synchronisation haute vitesse Jusqu'à 1/8.000 sec

Commande du flash 1/128-1/1 par pas de 0,3 EV, au total 22 niveaux d'ajustement

Interfaces externes Griffe pour flash, Sync PC, USB (uniquement pour les mises à jour du firmware)

Temps de rechargement 3,0 secondes

Alimentation 4x piles AA ou 4x batteries AA Ni MH (les batteries et piles ne sont pas fournies à la livraison)

Nombre de flashes (pile/batterie) 100 ~ 1500 déclenchements de flash

Fonctions supplémentaires Mode veille, protection anti-surchauffe

Dimension L x H x P: 75 x 200 x 60 mm

Poids 418 g (sans piles/ batteries)

Nous nous réservons le droit d'apporter des modifications techniques et conceptuelles sans préavis. Canon et Nikon sont des marques déposées, Canon et Nikon produits sont des marques commerciales ou des marques déposées de Canon et Nikon.

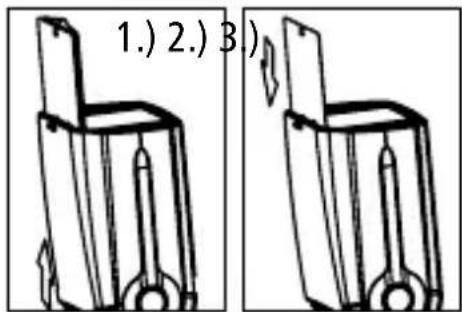

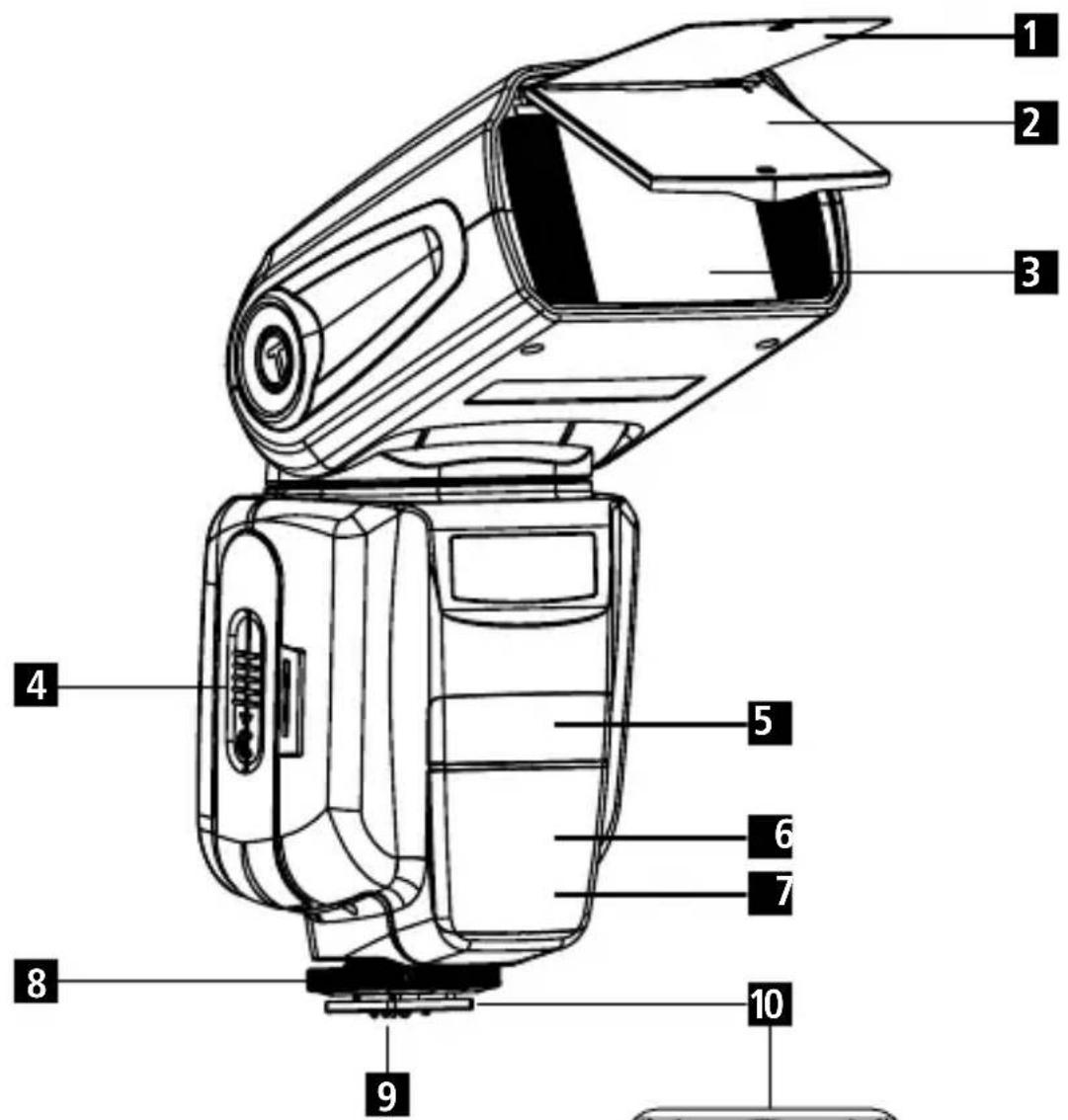

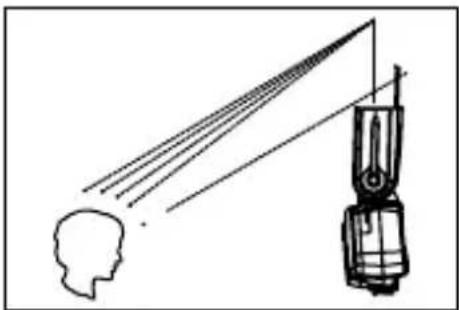

1 Carte reflechissante

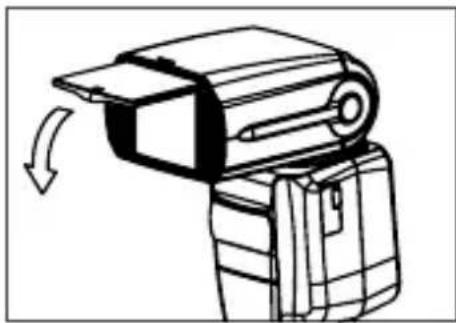

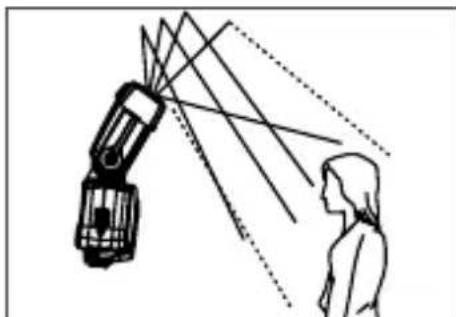

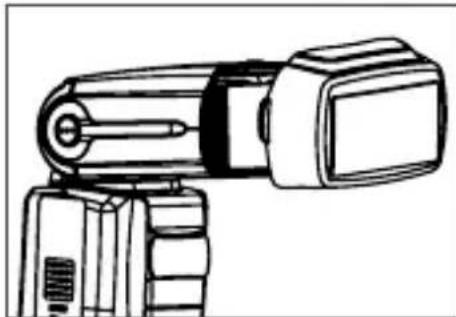

Diffuseur grand angle
3 Tete du flash / capteurs flash
4 Compartiment des piles
5 Capteur sans fil de l'émetteur optique
6 Capteur 2.4G de l'émetteur sans fil
7 Lampe auxiliaire de mise au point automatique
8 Molette de verrouillage
9 Broches
10 Sabot

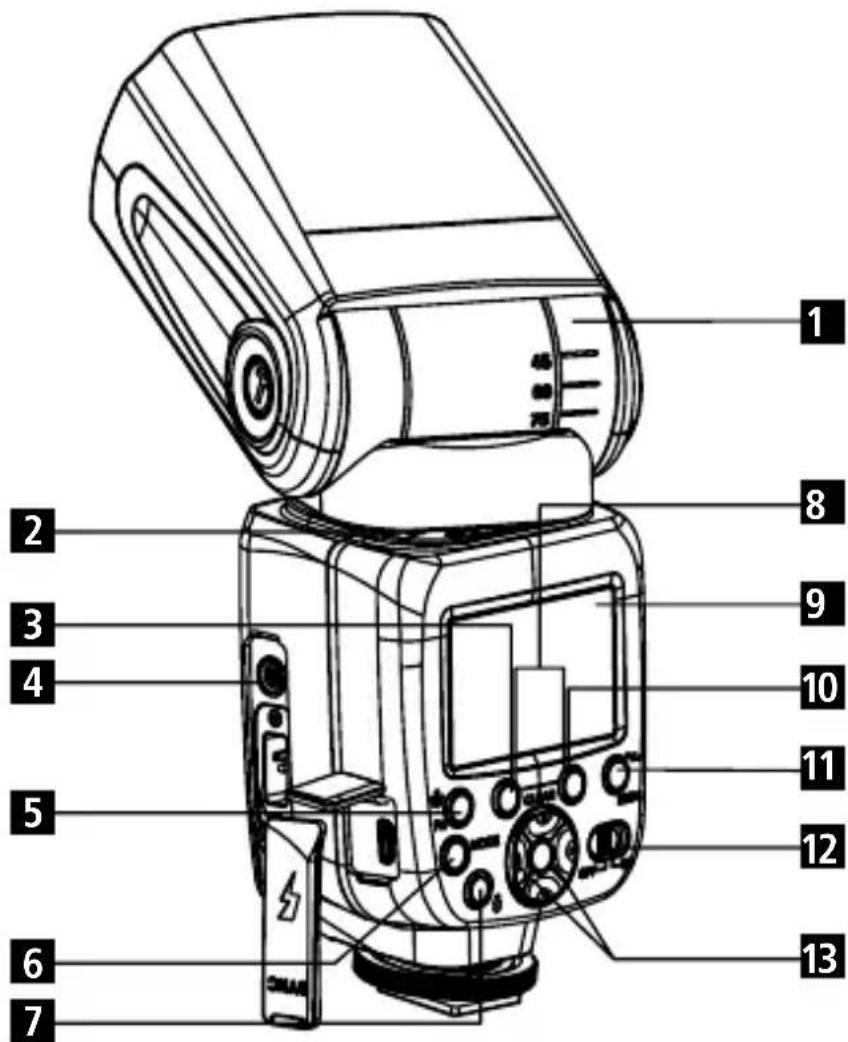

1 Échelle d'angle d'inclinaison
Angle de rotation
3 Bouton d'option sans fil
4 Connecteur de synchronisation
5 Fonctionnalité rétroéclairage / personnelisée
6 Bouton de selection du mode
7 Bouton test / témoin lumineux
Bouton Effacer (tous deux pressés en même temps)

9 Écran LCD
10 Rideau arrête / touche de selection mode synchrone haute-vitesse
11 Bouton paramètres Zoom / Sans fil
12 Bouton MARCHE [ON] /ARRÉT [OFF]
13 Clavier

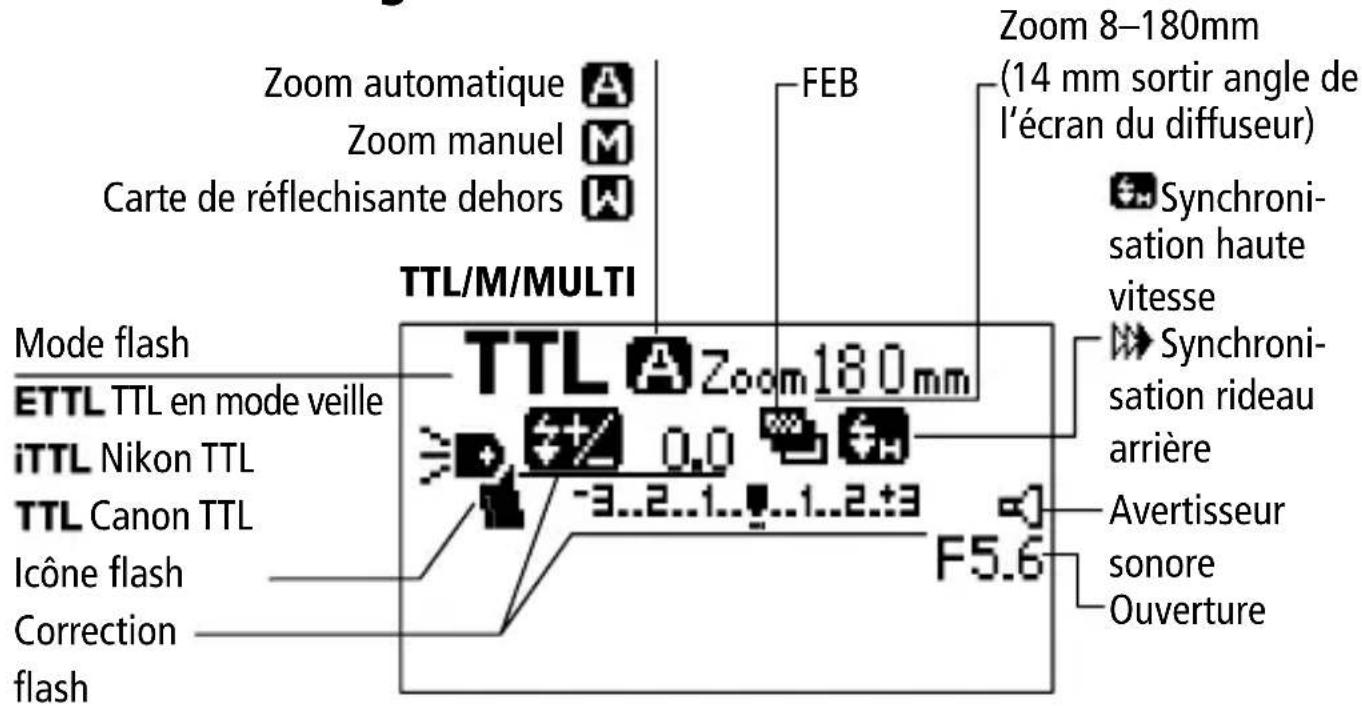

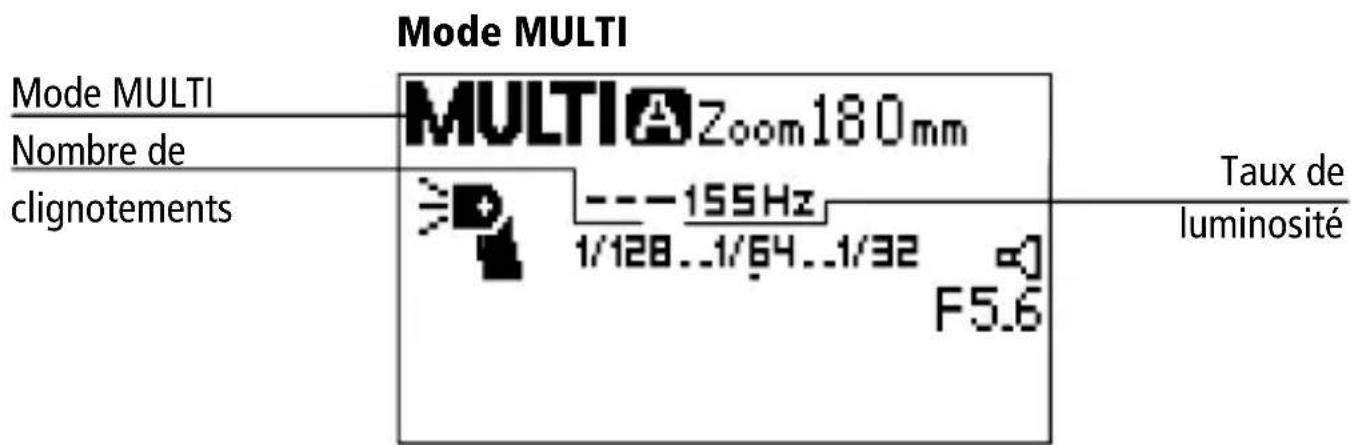

Icônes d'affichage

2.4G Mode flash 2.4G sans fil

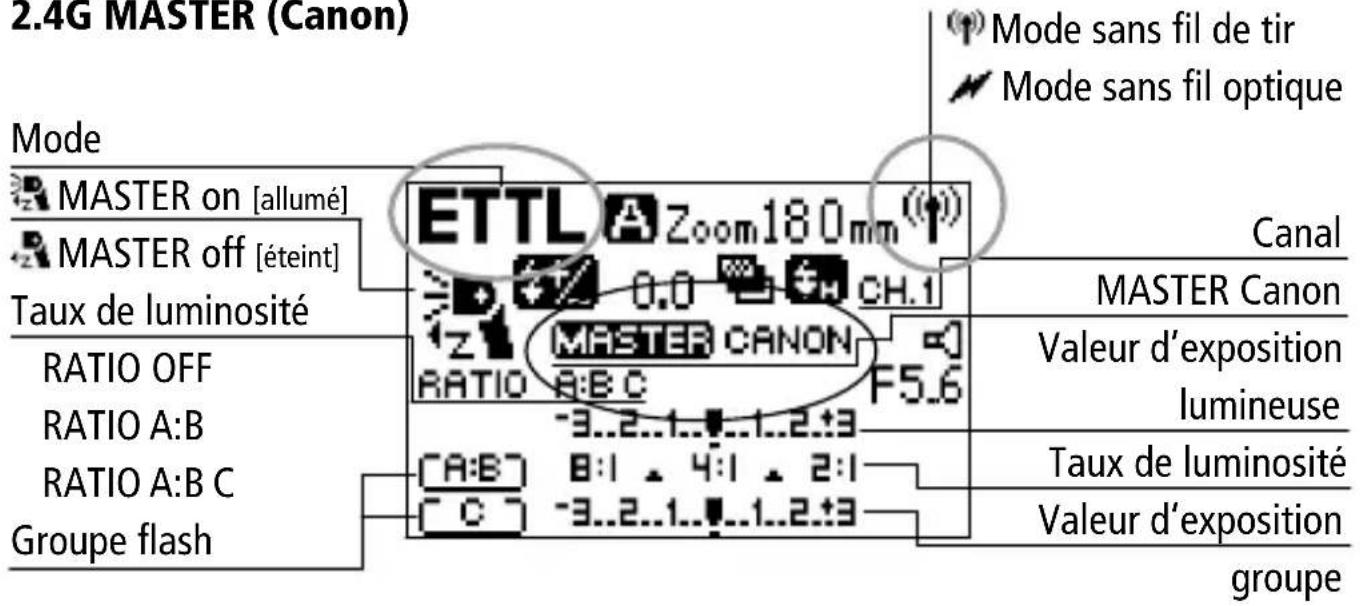

2.4G MASTER (Canon)

2.4G MASTER (Nikon)

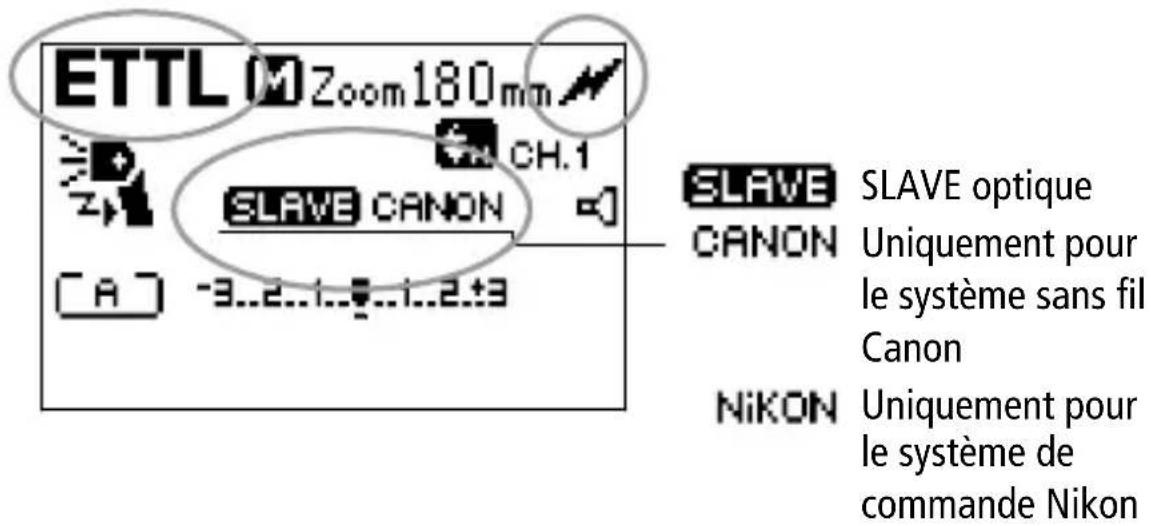

2.4G SLAVE

Mode optique
MASTER optique Nikon

MASTER optique Canon

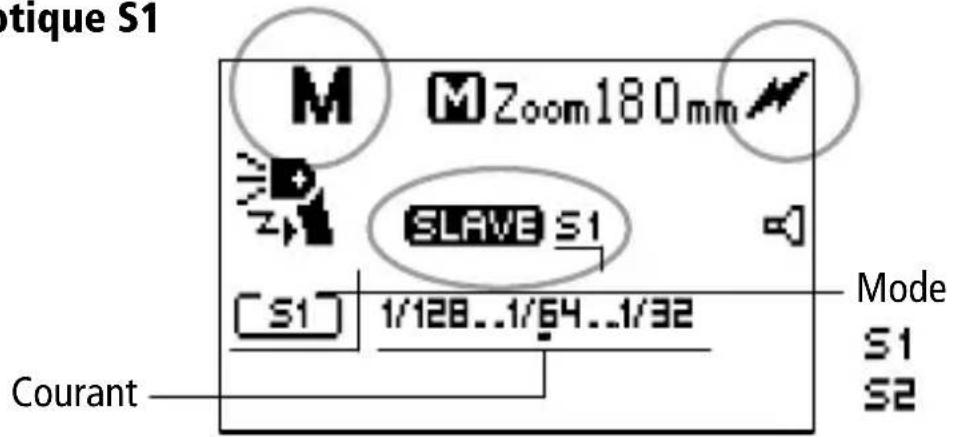

SLAVE optique S1

Opération de base

Lampe AF auto-focus auxiliaire

Lorsque vous travailliez dans des lieux sombres, l'AF automatique, qui est positionné au milieu du flash, peut provisoirement projeter une lumière rouge temporaire pour aider à la mise au point. Si cette lampe perturbe le sujet à filmer, vous pouvez basculer en mise au point manuel (M) ou en fonction personnalisée (Fn - 08).

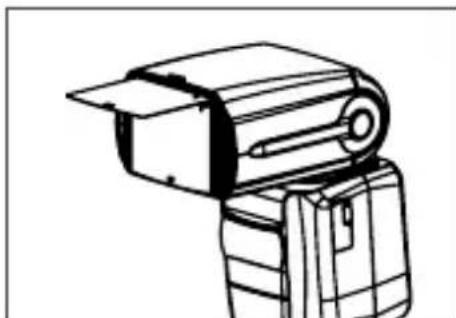

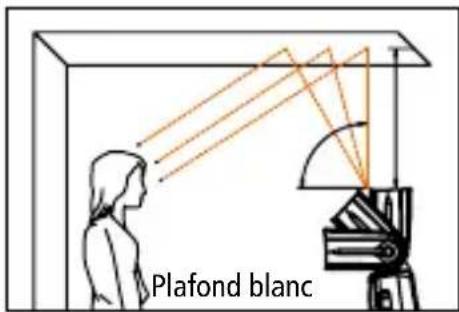

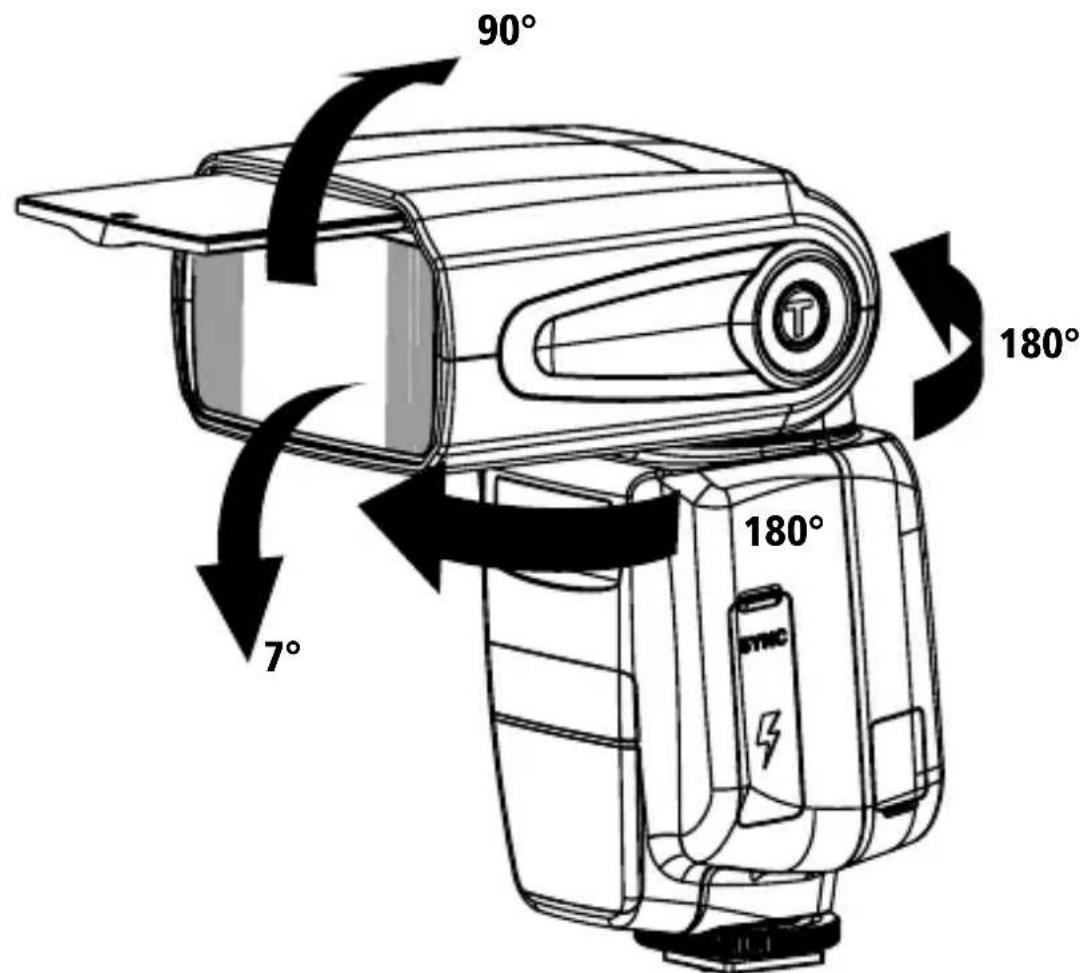

Ce flash peut tourner jusqu'à 90^ vers le haut et 7^ vers le bas. De plus, une rotation horizontal de « gauche à droite » et de « droite à gauche » à 180^ est possible. La rotation du flash vers le plafond ou le mur peut donner un aspect plus naturel à l'image.

Opération de base

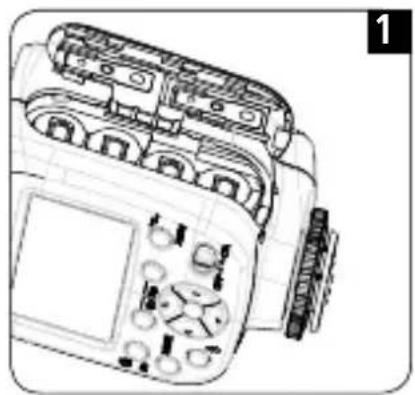

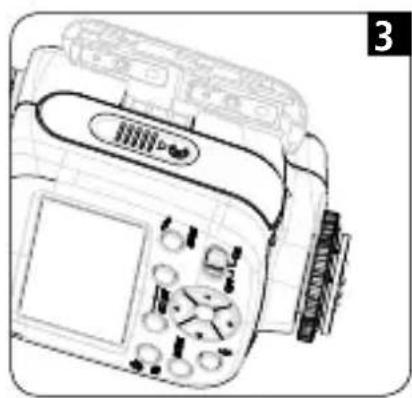

Installation de la batterie

1. Glisser le couvercle du compartment à piles vers le bas dans le sens de la petite flèche.

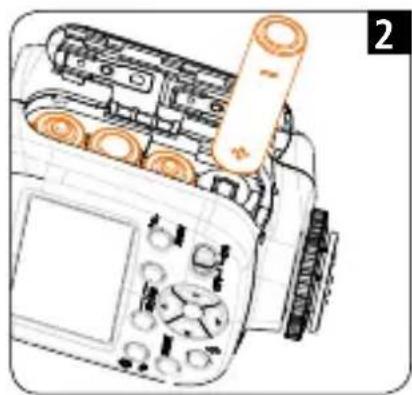

1. Insérer 4 piles AA alcalines en suivant les marques de polarité gravées dans les contacts en métal à l'intérieur de la porte.

1. Fermer le couvercle du compartmente a piles.

Opération de base

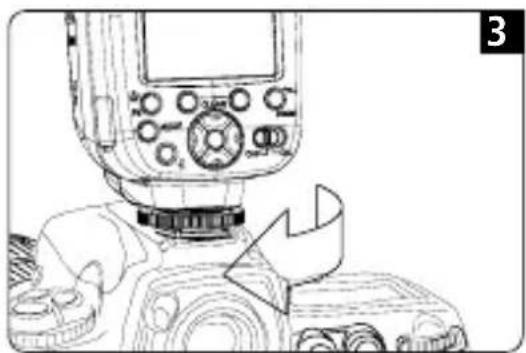

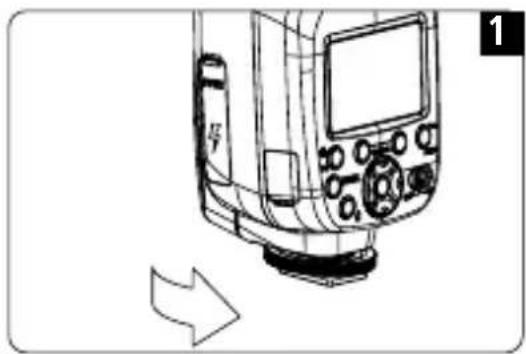

Fixer le flash à laamera

1. Desserrer la roue de blocage au bas du flash.

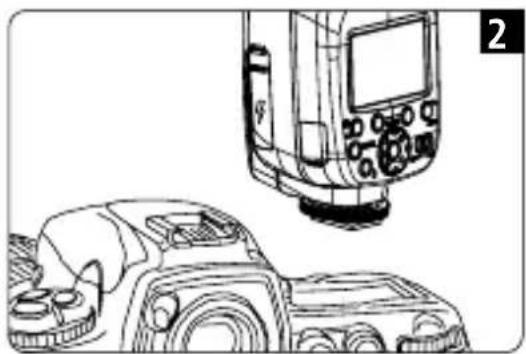

2. Glisser le flash tout le long dans le support du sabot de flash.

3. Pour fixer le flash, tournier la roue de blocage jusqu'à ce qu'elle soit parfaitement serrée.

4. S'assurer que le flash et laamera sont eteints.

5. Ne pas-retirer de force le flash de la camera.

Opération de base

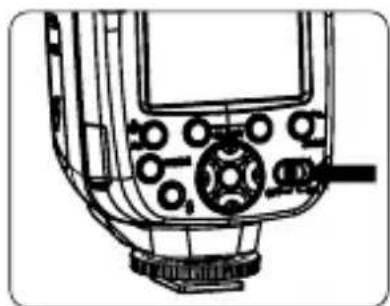

Allumer [turn ON] / Éteindre [turn OFF]

Faites glisser le commutateur de gauche à droit pour l'activer et vice versa pour lemettre hors tension.

Pour economiser la batterie et éviter les fuites de piles, le flash est réglé par défaut sur les conditions suivantes:

Si le flash ne fonctionne pas dans les 60 secondes, il passera automatiquement en mode veille. Dans ce cas, appuyez sur n'importe quel bouton pour reactiver le flash. Si le flash n'est pas utilisé pendant une longue période de temps, il est commandé d'utiliser l'interrupteur d'alimentation pour lemettre hors tension et retirez les piles. Avant desteroler la batterie, desactivez le flash. Aprees que le condensateur flash soit entierement charge, le bouton [du flash s'allumera, en indiquant que le flash est pret a fonctionner. Cela signifie que le produit peut etre utilise pour la prochaine prise.

État de l'indicateur de charge

Avant la prise, assurez-vous que l'indicateur de charge et la lampe du viseur de l'appareil photo soient allumés.

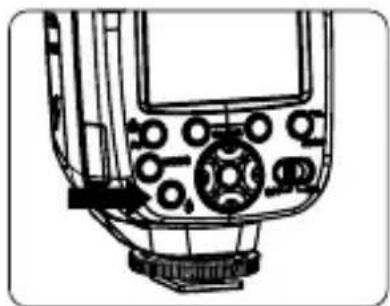

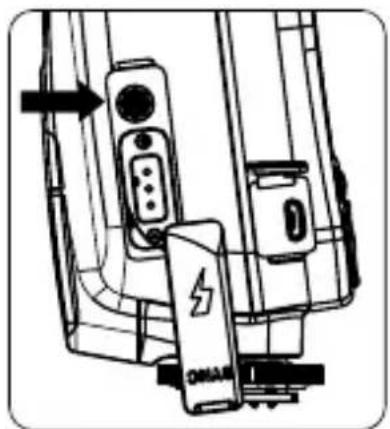

Interface etendue

Gréce à l'interface d'extension, il existe une fonction synchrone PC.

Branchez le cable de synchronisation à cette prise pour synchroniser les flashes.

Mode émetteur du flash

Mode

1. Flash courant
2. Mode sans fil 2.4G
3. Mode optique

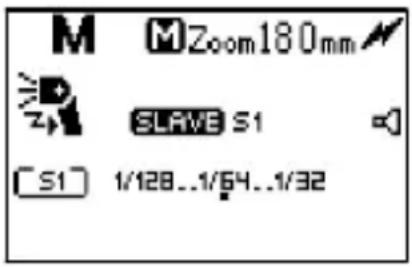

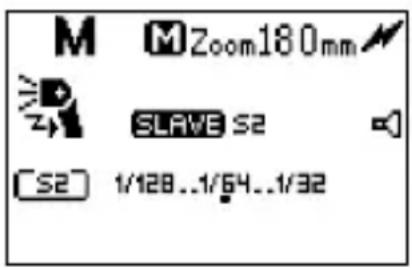

4. Mode detection de lumière S1/S2

Mode émetteur 2.4G sans fil

Utiliser le flash dans la fonctionnalité de l'émetteur 2.4G sans fil (MASTER/SALVE). Fixez le flash master (émetteur) à l'appareil photo. Les informations de réglage de l'émetteur peuvent être affichées sur le flash esclave, de sorte que vous n'aurez pas besoin d'utiliser le flash esclave pendant la prise de vue. Il est compatible avec la même marque flash, flash studio, flash extérieur et TTL si les produits utilisent le même système.

Mode optique

Utiliser le flash dans la fonctionnalité optique (master /slave).

Fixez le flash master (émetteur) à l'appareil photo. Les informations de réglage de l'émetteur peuvent être affichées sur le flash esclave, de sorte que vous n'aurez pas besoin d'utiliser le flash esclave pendant la prise de vue. Il supporte le système sans fil Canon et le système de commande Nikon.

Table émetteur sans fil et émetteur optique

Fonctionnalité Émetteurs sans fil	Émetteur optique	Éclair de lumière
Distance Environ 50 mètres Environ 15 mètres
Groupes 3 groupes –
Canal Canal (1-16) Canal (1-4) –

Mode émetteur du flash

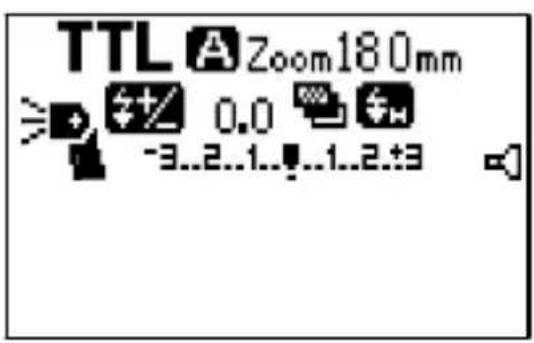

Tir automatique du flash (TTL)

Réglez le mode de prise de vue de l'appareil photo en <P> (program automatic exposure [Exposition Automatique du Programme]) ou < (auto) si le flash doit fonctionner automatiquement.

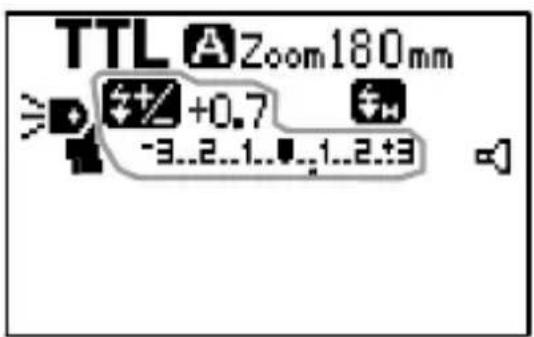

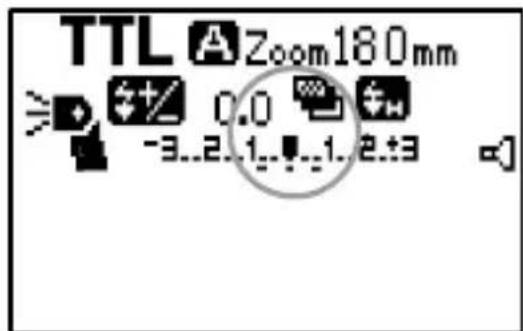

Sélection du mode Flash

Appuyez à plusieurs reprises sur le bouton mode jusqu'à ce que le mode TTL soit affché sur l'écran. Tant qu'aucune indication telle que MASTER ou SLAVE n'est affichée sur l'écran, le flash se trouve en mode normal.

Réglez la valeur de correction d'exposition du flash

Appuyez sur le bouton gauche ou croite du clavier pour définir la valeur de correction nécessaire. Appuyez sur le bouton gauche pour diminuer la valeur et le droit pour augmenter la valeur. Appuyez sur le bouton haut ou bas du clavier pour définir l'exposition de l'entourage.

Icone -3..2..1..4..1..2.±3

Le taux de correction peut etre regle a partir de-3,0 jusqu'a +3,0

$$ 0 \mathrm {E V} - > + 0, 3 \mathrm {E V} - > + 0, 7 \mathrm {E V} - > + 1, 0 \mathrm {E V} - > + 1, 3 \mathrm {E V} - > + 1, 7 \mathrm {E V} - > \dots - > + 3, 0 \mathrm {E V} $$

$$ 0 \mathrm {E V} - > - 0, 3 \mathrm {E V} - > - 0, 7 \mathrm {E V} - > - 1, 0 \mathrm {E V} - > - 1, 3 \mathrm {E V} - > - 1, 7 \mathrm {E V} - > \dots . - > - 3, 0 \mathrm {E V} $$

Mode émetteur du flash

Autre mode de prises de vue avec flash automatique

Régler le mode de prise de vue sur <AV/A> (priorité d'ouverture AE), <TV/S> (priorité d'obturation AE) ou <M> (manuel) et vous pouvez utiliser le flash automatique E-TTL/i-TTL.

TVIS Sélectionner ce mode si vous souhaitez régler la vitesse d'obturation manuellement. Laamera règle alors automatiquement l'ouverture correspondant à la vitesse d'obturation pour obtenir une exposition standard. Si l'affichage de l'ouverture clignote, cela signifie que l'exposition de l'arrière-plan sera sous-exposée ou surexposée. Régler la vitesse de l'obturateur jusqu'à ce que l'affichage de l'ouverture arrêté de clignoter.
AVIA Sélectionnez ce mode pour régler manuellement la valeur d'ouverture. Laamera est réglée automatiquement pour correspondre à la vitesse d'obturation de l'ouverture afin de réaliser l'exposition standard. Si l'arrière-plan estASFRC (dans la nuit par exemple), une vitesse de synchronisation réduite sera utilisée pour obtenir une exposition standard des deux, le sujet principal et l'arrière-plan. Utiliser le flash MASTER pour l'exposition standard de votre sujet. Utiliser la vitesse d'obturation lente d'exposition de l'arrière-plan standard. Étant donné qu'une vitesse d'obturation lente sera utilisée pour les scènes à faible éclairage, l'utilisation d'un trésied est recommendée. Si l'affichage de la vitesse d'obturation clignote, l'arrière-plan sera sous-exposé ou surexposé. Ajuster l'ouverture jusqu'à ce que l'affichage de la vitesse d'obturation arrêté de clignoter.

M Sélectionner ce mode si vous souhaitez régler les deux, la vitesse d'obturation et l'ouverture manuelle. Utiliser le flash MASTER pour l'exposition standard. L'exposition de l'arrière-plan est obtenue à l'aide d'une vitesse d'obturation et une ouverture que vous avez régée.

Si vous utilisez le mode de prise de vue <DEP> ou <A-DEP> , le résultat est le même que si vous utilisez le mode <P> (Program AE).

Valeur de vitesse de synchronisation et d'ouverture du flash

	Réglage de la vitesse d'obturation	Réglage de la valeur d'ouverture
P RÉglage Automatique (de 1/60 sec. à 1/X sec.) Automatique
TV RÉglage Manuel (de 1/30 sec. à 1/X sec.) Automatique
AV RÉglage Automatique (de 1/30 sec. à 1/X sec.) Manuel
M RÉglage Manuel (ampoule de 30 sec. à 1/X sec.)	Manual

1/X secondes et la vitesse limite de synchronisation du flash de l'appareil photo.

Bracketing avec le flash (FEB)

Si on l'utilise le FEB, l'exposition du flash changera automatiquement, ce qui aide dans des conditions d'exposition avec un fond invariable. Vous pouvez tirer trois flashes en changeant automatiquement la sortie du flash de 1/3 de plus ou de moins. ÀpRES que le FEB est terminé, le flash revienda à la configuration standard qui a été utiliséeAAPARAVANT. (Cela peut être désactivé dans les réglages personnalisés). Pour l'utilisation du FEB, régler votre apparéil photo dans le mode « single shot » [tir unique] et veiller à ce que le flash soit prét. Connectez laamera Canon et réglez l'exposition entourant l'exposition du flash. Si un apparéil photo Nikon est connecté au flash, les informations d'exposition ne seront pas affichées sur le flash. Vous devrez vous referrer aux paramètres de l' apparéil photo.

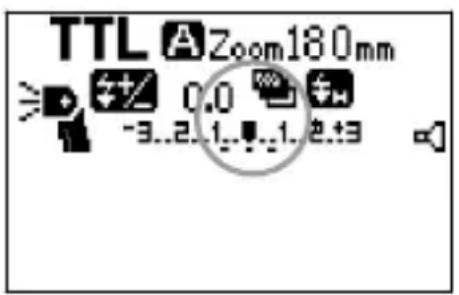

Réglage du FEB entoure par la valeur d'exposition (valable uniquement pour les apparèils photo Canon)

Allumage normal en mode TTL

Appuyez sur le bouton « vers le haut » jusqu'à ce que l'icone < 一 soit affiché sur l'écran pour activer la fonctionnalité FEB.

Appuyez sur le bouton « vers le bas » jusqu'à ce que l'icone < 一 soit affiché sur l'écran pour activer la fonctionnalité FEB.

Augmenter ou diminuér la valeur

1. Appuyez sur le « vers le haut » haut pour augmenter la valeur, plus vous appuyez sur le bouton haut la plus élevé est la valeur. Appuyez sur le « vers le bas » bas pour diminuer la valeur de nouveau.
2. La plage d'exposition peut être définie à partir de 0 à 3,0.

lcone -3..2..1..4..1..2.+3

La plage d'exposition est la suivante:

0 0.3 0.7 1.0 1.3 1.7 2.0 2.3 2.7 3.0

Verrouillage exposition du flash (FEL/FV)

Le « Verrouillage exposition du flash » verrouille le réglage correct de ,exposition du flash pour n'importe qu'elle partie de la scène. Lorsque est affiché sur le panneau de commande, veuilles connecter le flash de votre apparéil photo correctement. Pour les apparéils Canon appuyez sur le « FEL » ou « * » (bouton verrouillage d'exposition AEL). Pour les apparéils photo Nikon appuyez sur « FV ». Às ce stade, le flash fera un pré-flash et l' apparéil calculera la sortie flash approprié. À ce stade, vous avez le temps de recomposer la scène. Àpres avoir terminé, vous pourrez appuyer sur le déclencheur pour prendre des photos. (Cette fonctionnalité vous oblige à utiliser le support deamera en même temps. Veuilles donc vous reférer aux réglages manuels de votreamera).

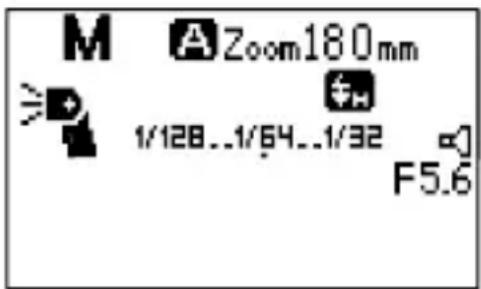

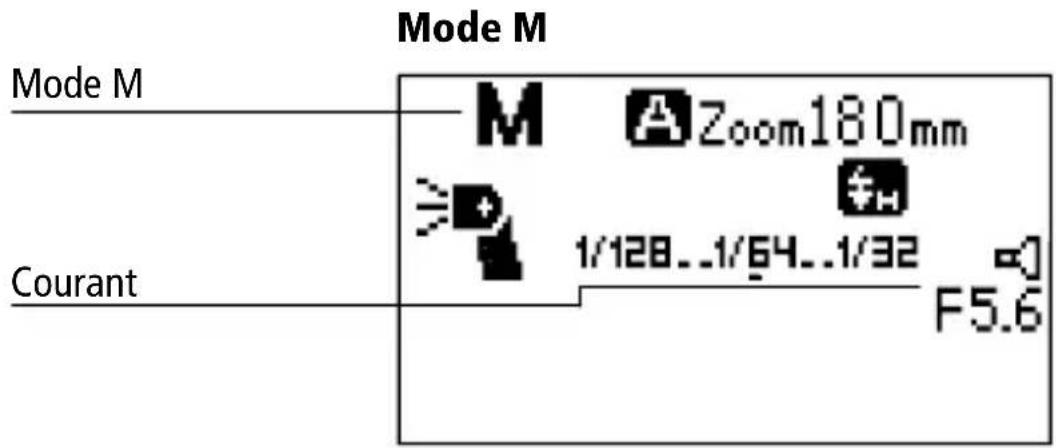

Mode flash manuel (M)

Si une exposition manuelle est nécessaire, vous pouvez régler la valeur entre la puissance la plus faible (1/128) et la puissance maximale (1/1).

Selection mode Flash

Appuyez à plusieurs reprises sur le bouton mode jusqu'à ce que « M » soit affché sur l'écran.

Paramètres de puissance

1. Appuyez sur le bouton gauche ou droite sur le clavier pour définir la valeur puissance. Appuyez sur le bouton «droite » pour augmenter la valeur et « gauche » pour diminuer la valeur.

lcone: 1 / 128 1 / 64 1 / 32 1 / 1

lône: 1 / 1 1 / 2 1 / 4 1 / 128

1. Appuyez sur le bouton « vers le haut » ou « vers le bas » sur le clavier pour effectuer le réglage précis de la valeur puissance. Appuyez sur le bouton « vers le haut » pour diminuer la valeur et le droit pour augmenter la valeur..

Régler l'appareil photo sur le mode Multi. Lorsque vous utilisez le mode stroboscope, il peut émettre une série de clignotements rapides, qui vous permet d'effectuer plusieurs flashes sur une seule photo, en fixant une série d'actions dans l'ordre. Dans ce mode, la puissance de sortie du flash, le nombre d'éclairs ainsi que la fréquence (le nombre de clignotements par seconde en Hz) peuvent être définis en fonction de vos besoin. Ce mode est plus élevé lorsque vous photographiez des objets en mouvement. Pour éviter une surchauffe et l'endommagement resultant du flash, n'utilisez pas le flash en mode stroboscope en dépassant les 10 tirs de suite. Entre deux opérations d'exposition multiple, laissez la lampe avoir le temps de se reposer. Àpres 10 flashes, laissez la lampe refroidir pendant au moins 15 minutes. Si vous essayez d'effectuer un éclat flash stroboscopique au-dessus de 10 tirs consécutifs, le flash peut s'arrêter automatiquement pour empêcher que le clignotement de la lampe ne produit une surchauffe. Si cela se produit, laissez le flash refroidir au moins 15 minutes.

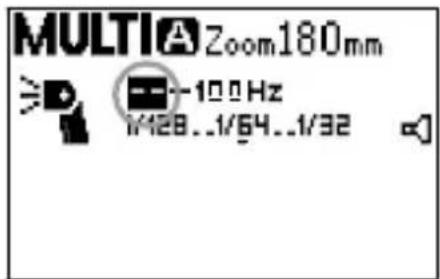

Selection mode Flash

Appuyez à plusieurs reprises sur le bouton mode jusqu'à ce que TTL soit affché sur l'écran.

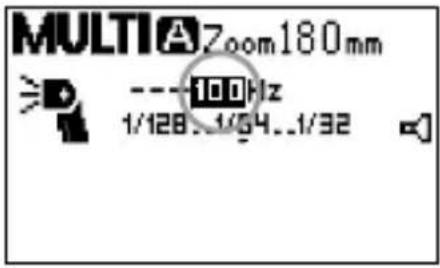

Réglage de la fréquence

Appuyez sur le bouton du milieu du clavier à plusieurs reprises jusqu'à ce que « HZ » clignote et appuyez sur le bouton gauche ou droite pour modifier la valeur fréquence. La fréquence de flash disponible peut être définie de 1Hz à 199 Hz.

Nombre de réglages du flash

Appuyez sur le bouton du milieu du clavier à plusieurs reprises jusqu'à ce que « numero » clignote et appuyez sur le bouton gauche ou droite pour modifier la valeur. Le numero de flash disponible peut être définie de 1 à 40.

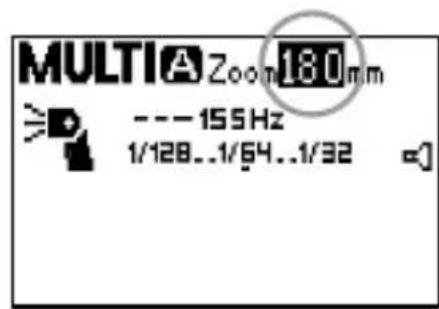

Réglage de ZOOM

Appuyez sur les boutons gauche et droite pour ajuster la puissance en mode non zoom.

Réglage de la puissance d'exposition

Appuyez sur le bouton (gauche)(droite) du clavier pour définir la puissance de la lampe flash.

Tableau de correspondances «puissance du flash» et «Nombre de flashes»
Courant 1/128 1/64 1/32 1/16 1/8 1/4
Le nombre de clignotements 1-40 1-20 1		12 1-8	1-4 1-2

Vitesse d'obturation = nombre de clignotements / fréquence du flash (Hz)

118 Réglage du zoom

Réglage du zoom

Appuyez sur le bouton zoom pour modifier la valeur de zoom. Appuyez sur le bouton «droite » pour augmenter la valeur et « gauche » pour diminuer la valeur.

A: Zoom automatique, M : Zoom manuel, W : Diffuseur grand angle retire
18-180mm
- Si le zoom est régle manuellement, veuillez vous assurer que la couverture du flash couvre le zoom de l'objectif, de sorte que l'image ne montre pas d'ombre sur ses bords.

Le système de flash sans fil est composé de plusieurs flashes sans fil. Vous pouvezisser une grande variété d'effets lumineux.

1. En mode flash sans fil, l'indicateur de mise au point clignote pour indiquer que le flash est en mode slave. Cette fonctionnalité peut être désactivée dans la fonctionnalité personnalisation Veuillez notes qu'il vous faudra activer à nouveau la fonctionnalité si nécessaire.
2. Le flash qui est en mode slave n'entrera pas dans le mode veille pour assurer que toutes les informations du flash principal puisent etre bien reçues.

Réglez le canal sans fil

Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que le canal ne clignote plus. Appuyez sur les boutons « gauche » et « droite » pour changer le canal entre 1 et 16.

Pour allumer [on] ou éteindre [off] l'unité flash principale:

Vous pouvez désactiver l'unité MASTER de sorte que celui le flash de l'unité esclaves s'allume.

Pour définitir la mémoire Flash principale appuyez sur le bouton zoom jusqu'à ce que l'icone < commence à clignoter. Appuyez sur les boutons gauche et droite pour régler la sortie du flash principal. Lorsque la fonctionnalité flash principal est désactivié, l'icone < s'affiche. s'affiche. Lorsque la fonctionnalité flash principal est désactivié, l'icone < s'affiche.

• En mode MASTER, l'unité slave aura le même mode que l'unité MASTER.
• En mode MASTER, la puissance du groupe A sera la même que la puissance de l'unité MASTER.
• Le mode MASTER prend en charge Synchronisation haute vitesse mais pas la synchronisation ridesau arrêté.

Émetteur 2.4G sans fil

MASTER 2.4G (Canon)

Appuyez sur le bouton d'options sans fil à plusieurs reprises jusqu'à ce que l'écran affiche l'icone < et < > .

Le flash peut être utilisé en mode ETTL / M / Multi.

ETTL 2.4G MASTER (TTL Canon: ETTL)

Appuyez sur le bouton mode pour régler la lumière master pour le mode « auto E-TTL » et faire des prises de vue avec flash automatique.

1. Appuyez à plusieurs reprises sur le bouton mode jusqu'à ce que le mode TTL soit affché sur l'écran.

2. Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que soit en surbrillance.

1. Sélectionnez le taux de flash: Appuyez sur le bouton « gauche » et « droite » pour définir le taux de flash qui peut être , ou . Si est sélectionné,

toutes les unités esclaves auront la même sortie que le flash principal (correction d'exposition et bracketing). signifie que les groupes A et B clignote ront et que le rapport lumineux de sortie sera pour les groupes A et B. signifie que les trois groupes cligneront et que le rapport lumineux de sortie sera défini pour les groupes A et B; et que le groupe C sera la correction de puissance.

1. Réglez le taux de flash ou . Appuyez sur le bouton A pour et le taux de flash se mettra en surbrillance Appuyez sur le bouton « gauche » et « droite » pour configurer le taux de flash et tous les types de codes comme indiqué ci-dessous. Définir correction d'exposition du groupe C.

1. Appuyez sur le bouton du milieu pour C et la correction d'exposition du groupe C sera mis en surbrillance. Appuyez sur les boutons « gauche » et « droitte » pour régler le taux de flash. Appuyez sur le bouton central pour confirmer..

2. Si vous reglez < RATIO A: B>, l'unité esclave du groupe esclave < C> ne s'allumera pas.

3. Si l'unité esclave dans le groupe de l'unité esclave < C > est dirigé vers l'objet, l'objet sera surexposée.

Mode manuel master sans fil (Master 2.4G sans fil) (Canon) M

Appuyez sur le bouton mode à plusieurs reprises pour régler l'unité principale en mode manuel. Maintenant le flash principal peut être utilisé pour envoyer toutes les données pertinentes pour les unités esclaves.

1. Appuyez sur le bouton mode pour selectionner le mode M.

2. Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que soit en surbrillance.

3. Sélectionnez le taux de flash: Appuyez sur le bouton « gauche » et « droite » pour définir le taux de flash qui peut être , ou . Si est sélectionné, toutes les unités esclaves auront la même sortie que le flash principal. signifie que les groupes A et B clignoteront et que la puissance de sortie peut être définie pour le groupe A et B. signifie que les trois groupes sont en marche et que la puissance de sortie peut être régée de façon indépendante.

4. Réglez la sortie du flash sur ou . Appuyez sur le bouton central à plusieurs reprises jusqu'à ce que le groupe A soit mis en surbrillance sur l'écran. Appuyez sur le bouton « droite » ou « gauche » pour ajuster la puissance du groupe A. Appuyez à plusieurs reprises sur le bouton central jusqu'à ce que le groupe B soit en surbrillance sur l'écran. Appuyez sur le bouton « droite » ou « gauche » pour ajuster la puissance du groupe B.

Appuyez à plusieurs reprises sur le bouton central jusqu'à ce que le groupe B soit en surbrillance sur l'écran. Appuyez sur le bouton « droit » ou «gauche » pour ajuster la puissance du groupe C.

Master 2.4G MULTI Canon

Appuyez sur le bouton mode à plusieurs reprises pour régler la lumière principale sur le mode Multi. Maintenant, vous pouze définir différentes sorties de flash pour chaque unité esclave et tous les réglages peuvent être effectuels a partir du flash principal (le mode des unités slave [esclave] et master [principal] est identique).

1. Appuyez sur le bouton mode pour selectionner le mode multi.

2. Appuyez à plusieurs reprises sur le bouton zoom jusqu'à .

3. Sélectionnez le taux de flash: Appuyez sur le bouton « gauche » et « droite » pour régler le ratio de flash. Le taux de flash peut être , ou . Il indique que les trois groupes d'unités esclaves ont le même pouvoir que le flash principal. Sélectionnez le taux de flash pour activer les groupes A et B et régler la puissance de sortie. Sélectionnez le taux de flash de sorte que les trois groupes d'unités flash soient allumées ainsi que pour régler la puissance de sortie de façon indépendante.

4. Réglez la sortie du flash sur ou . Appuyez sur le bouton central à plusieurs reprises jusqu'à ce que la valeur fréquence soit mis en surbraille et appuyer sur les boutons « gauche » et « droit de croite » pour régler la valeur. Appuyez sur le bouton central jusqu'à ce que le nombre de clignotements soit mis en surbraille et appuyez sur le bouton « gauche » et «droite » pour régler la valeur. Appuyez sur le bouton central jusqu'à ce que la puissance du groupe B soit mis en surbraille et appuyez sur le bouton « gauche » et «droite » pour régler la valeur. Appuyez sur le bouton central jusqu'à ce que la puissance du groupe C soit mis en surbraille et appuyez sur le bouton « gauche » et «droite » pour régler la valeur.

Émetteur 2.4G sans fil

MASTER 2.4G Nikon

Le système de flash sans fil peut être combiné à partir de nombreux flashes et vous permet de creator une variété d'effets d'éclairage aussi simplement qu'avoc un flash classique.

Appuyez le bouton selection sans fil pour régler le mode flash sans fil. Le flash changera entre Master 2.4G Canon, 2.4G Slave Canon, Nikon, Master transmission optique Canon, Nikon, slave transmission optique Canon, Nikon, sans fil déactivé. La lumière master est la lumière principale et dirige l'unité slave qui n'est pas attachée à un apparéil photo (TTL / M / Multi). Il y a cinq modes slave différents: Slave 2.4G, Slave C, Slave N, S1 y S2.

Appuyez sur le bouton « wireless option » [option sans fil] à plusieurs reprises jusqu'à ce que l'icone < et « Master Nikon » [principal Nikon] soient affichés sur l'écran.

Remarque

1. En mode flash sans fil, l'indicateur de mise au point clignote pour indiquer que le flash est en mode slave. Cette fonctionnalité peut être désactivée dans la fonctionnalité personnalisation Veuillez noter qu'il vous faudra activer à nouveau la fonctionnalité si nécessaire.

2. Le flash qui est en mode slave n'entrera pas en mode veille pour assurer que toutes les informations du flash principal puisent etre bien reçues.

Émetteur 2.4G sans fil

Master 2.4G (Nikon)

Définir le canal sans fil de l'unité de commande principale:

Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que le numéro du canal soit en surbrillance. Appuyez sur les boutons « gauche » et « droite » pour changer le canal (entre 1 et 16).

Réglez l'unité flash principale sur allumer [on] ou éteindre [off]:

Si seulement une fonctionnalité slave est nécessaire, vous pouvez éteindre la fonction master. Appuyez sur le bouton paramètres sans fil « wireless setting » jusqu'à ce que < > soit en surbrillation. Appuyez sur le bouton « gauche » ou « droité » pour régler la sortie du flash principal. Si la fonctionnalité master est désactivée, l'icone < > est affché. Si la fonctionnalité master est activée, l'icone < > est affché.

Remarque

• Si vous avez une unité Master Nikon, vous pouvez selectionner n'importe quel mode et puissance pour le groupe d'unités esclaves.

Émetteur 2.4G sans fil

Si l'unité principale est en mode 2.4G sans fi ITTL ou M, l'unité esclave prend en charge trois modes: le mode sans fil eteint [off], TTL ou M.

1. Appuyez sur le bouton mode à plusieurs reprises pour régler l'unité principale sur mode iTTL ou manuel (M).

2. Paramètres du groupe unités esclaves

Groupe A: Appuyez à plusieurs reprises sur le bouton central jusqu'à ce que le groupe A soit mis en surbrillance. Appuyez sur les boutons « gauche » et « droite » pour changer le mode du groupe A. Appuyez sur le bouton central pour quitter ou continuez à appuyez sur le bouton paramétrés sans fil « wireless setting » pour régler le mode B.

Groupe B: Appuyez sur le bouton paramètres sans fil « wireless setting » à plusieurs reprises pour changer le mode du groupe B. Appuyez sur le bouton central pour quitter ou continuez à appuyez sur le bouton paramètres sans fil « wireless setting » pour régler le mode C.

Groupe C: Appuyez sur le bouton paramétrés sans fil « wireless setting » à plusieurs reprises pour changer le mode du groupe C. Appuyez sur le bouton central pour quitter.

1. Paramètres d'alimentation pour chaque unité esclave

Appuyez à plusieurs reprises sur le bouton central jusqu'à ce que le groupe A soit mis en surbrillance. En supposant que le groupe A active le réglage de puissance du mode sans fil, appuyez sur le bouton central pour entraîr dans le prochain groupe.

Master 2.4G Nikon MULTI

Lorsque l'unité MASTER se trouve en mode MULTI, l'unité SLAVE supporte à la fois les réglages des modes « Wireless Off » [étéint sans fil] et « MULTI »

1. Appuyez sur le bouton mode à plusieurs reprises pour régler l'unité principale sur le mode multi.

2. Réglage du groupe unités esclaves

Groupe A: Appuyez à plusieurs reprises sur le bouton central jusqu'à ce que le groupe A soit mis en surbrillance. Appuyez sur les boutons « gauche » et « droite » pour changer entre les modes et appuyez sur le bouton central pour quitter ou continuez à l'appuyer pour entraîre dans le mode B.

Groupe B: Appuyez à plusieurs reprises sur le bouton central jusqu'à ce que le groupe B soit mis en surbrillance. Appuyez sur les boutons « gauche » et « droite » pour changer entre les modes et appuyez sur le bouton central pour quitter ou continuez à l'appuyer pour entrer dans le mode C.

Groupe C: Appuyez à plusieurs reprises sur le bouton central jusqu'à ce que le groupe C soit mis en surbrillance. Appuyez sur les boutons « gauche » et « droit » pour modifier les valeurs et appuyez sur le bouton central pour quitter.

Émetteur 2.4G sans fil

Slave 2.4G Canon/Nikon (TTL, M, MULTI)

Appuyez sur le bouton « wireless option » [option sans fil] à plusieurs reprises jusqu'à ce que l'icone < et esclave soient affichés sur l'écran.

Dans ce mode, le flash peut receiveoir des signaux de Canon et Nikon TTL Master light [Flash principal]. Il peut s'allumer bien qu'il ne soit pas attaché à l'appareil photo. Avant de faire une prise de vue, régler l'unité à la même fréquence que l'émetteur. Appuyez sur le bouton zoom à plusieurs reprises sur l'unité esclave jusqu'à ce que le canal ou le groupe soient mis en surbrillance et définissez les valeurs.

Sur l'unité esclave vous pouvez changer entre le mode manuel et le mode multi et modifier les paramètres tels que la puissance ou la fréquence. Mais notez que la luminosité du flash et le mode de l'unité esclave sera contrôle par l'émetteur si on utilise un tel émetteur. Donc, veuilles régler le mode et le groupe sur l'émetteur.

Transmission optique

MASTER Canon

Appuyez sur le bouton « wireless option » [option sans fil] à plusieurs reprises jusqu'à ce que master canon soit affché sur l'écran.

Appuyez sur le bouton mode pour intervertir les modes TTL / M / Multi.

Réglage du canal

Appuyez à plusieurs reprises sur la touche zoom jusqu'à ce que le canal soit en surbrillance. Appuyez sur les boutons « gauche » et « droit » pour changer le canal (de 1 à 4).

Flash unité principale allumée [on] ou eteinte [off]:

Vous pouvez désactiver l'unité principale de sorte que celui le flash de l'unité esclave s'allume.

Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que l'icone de l'unité principale soit en surbrillation. Appuyez sur les boutons « gauche » et « droit » pour changer l'icone <

Transmission optique

MASTER Canon

Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que master soit affché sur l'écran. Appuyez sur le bouton mode pour changer d'un mode à l'autre.

Transmission optique

Master Nikon iTTL/M

Lorsque l'unité master est en mode de contrôle MASTER TTL ou M, l'unité SLAVE supporte trois modes: « OFF, mode iTTL et M ».

1. Appuyez sur le bouton mode à plusieurs reprises pour régler le flash principal en mode TTL ou manuel.
2. Réglage du groupe unités esclaves Groupe A: Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que le groupe A soit en surbrillance. Appuyez sur les boutons « gauche » et « droite » pour modifier le mode du groupe A. Appuyez sur le bouton central pour quitter et passer au groupe suivant.

Groupe B: Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que le groupe B soit en surbrillance. Appuyez sur les boutons « gauche » et « droite » pour modifier le mode du groupe B. Appuyez sur le bouton central pour quitter et passer au groupe suivant.

Groupe C: Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que le groupe C soit en surbrillance. Appuyez sur les boutons « gauche » et « droite » pour modifier le mode du groupe C. Appuyez sur le bouton zoom pour quitter.

1. Réglage du mode du groupe unité esclave

Appuyez sur le bouton central à plusieurs reprises jusqu'à ce que le groupe A soit mis en surbrillance pour régler la puissance. ÀpRES cela, appuyez sur le bouton central pour passer au groupe suivant

132 Transmission optique

Master Nikon MULTI

Lorsque l'unité MASTER se trouve en mode MULTI, l'unité SLAVE supporte à la fois les réglages des modes « Off » [étéint] et « MULTI »

1. Appuyez sur le bouton mode à plusieurs reprises pour régler le flash principal sur le mode multi.

2. Réglage des groupes unité esclave

Groupe A: Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que le groupe A soit en surbrillance. Appuyez sur les boutons « gauche » et « droitite » pour modifier le mode du groupe A. Appuyez sur le bouton central pour quitter et passer au groupe suivant.

Groupe B: Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que le groupe B soit en surbrillance. Appuyez sur les boutons « gauche » et « droite » pour modifier le mode du groupe B. Appuyez sur le bouton central pour quitter et passer au groupe suivant.

Groupe C: Appuyez à plusieurs reprises sur le bouton zoom jusqu'à ce que le groupe C soit en surbrillance. Appuyez sur les boutons « gauche » et « droite » pour modifier le mode du groupe C. Appuyez sur le bouton zoom pour quitter.

Transmission optique

Slave Nikon

L'esclave Canon indique que seuls les signaux flash sans fil du flash provenant des apparciels photo Canon 7D, 60D, 600D (flash intégré) et les signaux flash sans fil des 508EX II, 600EX, ST-E2 peuvent être reçus.

L'esclave Nikon indique que seuls les signaux flash sans fil du flash provenant des apparêls photo Nikon SB-900 et C, 800, 700, SU-800 du signal de commande C peuvent être reçus.

Le slave Canon et Nikon supportent 4 canaux, 3 groupes différents, les modes TTL, manuel et multi. Avant de tirer, vous doivent configurer le même canal sur les unités master et slave.

Lors de l'utilisation de l'unité esclave, la luminosité du flash et le mode seront entièrement contrôlées par le flash master et l'unité flash slave affichera les informations reçues.

Mode detection de luminère (S1 / S2)

Lors de l'utilisation du mode S1 / S2, vous devrez tournier la tête du flash pour que le capteur soit face au flash principal.

Appuyez sur le bouton « wireless option » [option sans fil] à plusieurs reprises jusqu'à ce que l'écran indique le mode S1 / S2. Ces modes sont adaptés à l'environnement flash manuel et à l'environnement flash TTL.

Mode S1:

Il fonctionnera simultanément avec le flash principal au premier déclenchement de celui-ci. Le flash principal doit être régle en mode manuel.

Mode S2:

Il est également appelé mode « pré-flash annulé ou off ». Il peut négliger le pré-flash à partir du flash TTL et donc supporter que le flash principal fonctionne sur le mode TTL.

Remarque: Si l'esclave ne synchronise pas le flash avec le flash principal sur le mode S1 / S2, reglez le mode optique de la luzière et la puissance de l'esclave correctement.

Veuillez éviter les situations suivantes mentionnées ci-dessous:

1. Évitez que le flash principal utilise la fonctionnalité réduction des yeux rouges.
2. Évitez le flash principal pour utiliser le mode instruction (Nikon) ou le mode sans fil (Canon).
3. Éviter que le flash principal utilise ST-E2.

Remarque: Lorsque le flash est en mode S1 ou S2, vous ne pourrez pas changer le mode en appuyant sur le bouton mode. Vous doivent quitter le mode S1 ou S2.

Synchronisation haute vitesse /

Paramètres synchronisation ridesau arrrière

Synchronisation haute vitesse: Permet au flash de fonctionner en synchronisation avec la vitesse d'obturation la plus élevé, ce qui est utile lorsque vous tirez des portraits en plein air à l'aide du flash, ainsi que d'autres situations où une grande ouverture est nécessaire pour une forte source de lumière.

Synchronisation rides au arrêt: en utilisant une vitesse d'obturation lente, vous pouvez créé une trojectoire du faisceau à partir de l'objet. Le flash se déclenché avant que l'obturator se ferme.

1. Si vous utilisez un apparéil photo Canon vous pouvez utiliser la fonctionnalité synchronisation haute vitesse / ridesau arrêtre en mode ETTL ou M. Appuyez le bouton « highspeedsync » [synchronisation haute vitesse] jusqu'à ce que l'icone correspondant apparaisse (pas d'icone = flash rideau avant normal / < synchronisation haute vitesse / < synchronisation rideau arrêtre).
2. Si vous utilisez un apparéil photo Nikon, vous ne pourrez pas régler la synchronisation haute vitesse / ridesau arrêté dans le flash. L' apparéil photo doit être régle en mode « Auto FP » pour la synchronisation haute vitesse. De plus, la synchronisation ridesau arrêté doit être可以选择 dans le réglage de l' apparéil photo.

Synchronisation haute vitesse hors dispositif:

Dans le mode esclave sans fil, l'unité slave peut receivevoir le signal de synchronisation haute vitesse à partir de l'unité master.

Remarque: Pour utiliser correctement la fonctionnalité « High Speed / Rear Curtain Sync » [Synchronisation haute vitesse / rideau arrêté], réglez le flash de l'appareil photo et la vitesse d'obturation correctement.

La synchronisation haute vitesse avec le flash attaché à l'appareil photo peut être réalisée de deux façon:

1. Déclencheur flash TTL sans fil (le dispositif lui-même supporte la synchronisation haute vitesse)

2. Le flash est régle sur le mode esclave Canon ou esclave Nikon

a. Vous pouvez également utiliser une synchronisation haute vitesse lorsque le flash n'est pas monté sur un apparéil photo Canon en mode esclave. Utilisez donc le mode manuel et utilisez aussi le flash intégré comme flash principal sans fil. La vitesse de synchronisation maximale ne peut être régée que sur 1/2000 ou 1/250. Si le flash intégré est le flash principal, il existe également une fonctionnalité de contrôle master sans fil nécessaire pour activer la synchronisation haute vitesse. Si le flash principal est attaché à l' apparéil photo, il enverra les informations de synchronisation haute vitesse à l'unité esclave.

b. En mode esclave de Nikon, vous pouvez également obtenir une synchronisation grande vitesse lorsqu'il n'est pas attaché à l'appareil photo. Avec la commande Nikon C, vous pouvez utiliser le flash intégré. Lancez alors la fonctionnalité FP automatique de l'appareil photo. Si le flash intégré est utilisé, il ne pourrait envoyer des données qu'aux flashes esclaves, et ils ne pourront pas synchroniser le flash.

Autres

Accès au menu de l'appareil photo (chez Canon uniquement les modèles les plus récents) ETTL

Lorsque ETTL est utilisé sur un nouvel apparéil photo, vous pouvez également utiliser le flash par l'intermédiaire du menu de l' apparéil photo. Vous pouvez effectuer le réglage de la fonctionnalité flash externe ainsi que les réglages personnalisés du flash externe, différents modes (ETTL, manuel, multi), et le réglage du mode flash sans fil.

Sonneries, Affichage de rétroéclairage

Sonneries

Le son peut être désactivée dans la fonctionnalité « custom » [personnalisation]:

1. Sonnerie longue: Reposer avant de compléter

2. Deux sonneries courtes : ÀpRES repos pour compléter le flash normal

3. Deux sonneries longues : Repos insuffisant

4. Quatre sonneries courtes : Énergie de la batterie insuffisante
5. Buzz continu : Surchauffe du flash et mise en mode protection contre la surchauffe

Affichage de rétroéclairage

1. Appuyez brievement sur le bouton de rétroéclairage pour allumer l'écran d'affichage.
2. Si le rétroéclairage est allumé et le flash n'est pas utilisé pendant 15 secondes, il s'eteindra automatiquement.

Interface d'etat spéciale

Alarme haute température du flash

Délai de chargement

Tension de la batterie faible

En veille

Paramètres de personnalisation des fonctionnalités

Paramètres de personnelisation des fonctionnalités

Vous pouvez personnelier la fonctionnalité flash en fonction de vos besoin. Utilisez la fonctionnalité personnelisation pour terminer la configuration. Pour modifier les fonctionnalités personalisées, appuyez sur le bouton rétroéclairage pendant environ 3 secondes pour ouvrir le menu personnelisation des fonctionnalités. Sélectionnez la fonctionnalité en utilisant les boutons « vers le haut » et « vers le bas » et activez ou désactivez la fonctionnalité en appuyant sur les boutons « gauche » ou « droite »

Non Fonction	Réglage n° Description
Fn-01 Veille auto 0 Active
		1 Desactive
Fn-03 Annulation auto exposition du flash	0 Active
		1 Desactive
Fn-04 Séquence Exposition du flash 0 Active
		1 Desactive
Fn-08 Mise au point auto assistant flash	0 Active
		1 Desactive
Fn-14 Tonalités 0 Active
		1 Desactive
Version Version de Information

Remarque: Le numéro FN des options 00 ~ 13 peut être consulté via le menu de laamera « External flash custom function settings » [Paramètres de la fonction personnalisée flash externe]. Les numéro pour : Les options 00, 02, 05, 06, 07, 09, 10, 11, 12, 13 ont été désactivées. (Menu interne des apparéil photo Canon).

Applications Éclairage Multiple

1. Applications d'éclairage 2.4G

Vous pouvez creator plusieurs groupes d'unités subordonnées pour aider à faire des prises de vue multidirectionnelles. Cette unité n'est pas directionnelle, on peut placer ce flash dans n'importe quel endroit. Les modes suivants peuvent être définis par l'unité principale: TTL, ratio flash, sortie flash manuelle, stroboscope, etc.

1. Flash sans fil qui se compose de deux groupes d'unités esclaves

Réglez les options sans fil: ESCLAVE (2.4G)

Définir le canal de communication: 1 ~ 16

Définir le regroupement: Définir un flash comme groupe A et l'autre comme groupe B.

Définir l'unité de commande principale: Réglez le canal de communication: réglez le taux de l'unité flash A: B ou A : B : C, vous pouvez lancer un flash (appareil Canon par exemple)

1. Cette unité est composée de trois groupes d'esclaves

Réglez les options sans fil: ESCLAVE (2.4G)

Définir le canal de communication: 1 ~ 16

Définir le regroupement: Attribuer les trois unités flash à A, B et C, respectivement

Mettre en place l'unité principale et tirer

Définir le canal de communication: Réglez le rapport de flash de l'unité de commande principale à < A : B : C> (exemple Canon)

Appuyez sur le bouton test de l'appareil pour vérifier si le flash est normal:

Si l'unité esclave ne clignote pas, vérifier le canal de communication et le groupe flash. Ils faut qu'ils soient les mêmes.

Remarque: Si le taux est défini, le flash du groupe C ne s'allumera pas. Si le groupe de trois flashes est régle , ils seront contrôlés par la lampe flash MASTER.

Applications Éclairage Multiple

2. Application de transmission de lumière

Vous pouvez creer plusieurs groupes d'unités subordonnées pour aider à faire des prises de vue multidirectionnelles. Cette unité n'est pas directionnelle, on peut placer ce flash dans n'importe quel endroit. Les modes suivants peuvent être définis par l'unité principale: TTL, ratio flash, sortie flash manuelle, stroboscope, etc.

1. Flash sans fil qui se compose de deux groupes d'unités esclaves

Réglage d'option sans fil: Choisissez Canon slave ou Nikon slave

Canal de communication : 1,2,3,4

Réglage Groupe: Définir un flash comme groupe A et l'autre comme groupe B.

Réglez le canal de communication: réglez le taux de flash pour l'unité

A: B ou A : B : C, vous pouvez lancer un flash (appareil Canon par exemple)

1. Cette unité est composée de trois groupes d'esclaves

Réglage d'option sans fil: SLAVE CANON, SLAVE NiKON

Canal de communication : 1,2,3,4

Réglage Groupe: Attribuer les trois unités flash à A, B et C, respectivement

Mettre en place l'unité principale et tirer

Définir le canal de communication: Réglez le rapport de flash de l'unité de commande principale à (exemple Canon)

Appuyez sur le bouton test de l'appareil pour vérifier si le flash est normal:

Si l'unité esclave ne clignote pas, vérifie l'angle de l'unité de flash sur le flash principal et sa position par rapport à la distance de l'unité principale.

Remarque: Si le taux est défini, le flash du groupe C ne s'allumera pas. Si le groupe de trois flashes est régle , ils seront contrôlés par la lampe flash MASTER.

Applications Éclairage Multiple

3. Application de détction de lumière sans fil (S1 / S2)

Utilisez le flash intégré ou le flash externe Installé sur l'appareil [set-top] comme flash principal. Mettez le flash dans plusieurs directions.

En interieur, le signal optique sans fil peut etre refléchi par le mur. Il se pourrait que plus d'espace soit nécessaire.

En raison d'une sensibilité du capteur plus élevé, la détction de déclenchement sans fil a une distance allant jusqu'à 15 mètres lorsque vous utilisez le mode S1 ou S2 à l'extérieur.

Si vous utilisez une unité flash esclave, testez le mode S1 ou S2 s'il est synchrone avant la prise de vue. Ne mettez aucune barrière entre les unités flash principale et esclave(s). La barrière empêchera d'envoyer un signal lumineux sans fil.

Assurez-vous que le capteur de contrôle optique est orienté vers l'unité flash principale. Le flash ne doit pas être utilisé sous le soleil.

Flash optique sans fil

Si le flash intégré ou un flash extérieur est utilisé en tant que flash MASTER, veuillez régler différents angles. Le canal sans fil ne sera pas refléchi par la paroi interieure. Alors, préserver plus d'espace entre les flashes. En raison de la sensibilité elevée du capteur, le déclencheur sans fil a une distance de jusqu'à 15 mètres lorsque le mode S1 ou S2 est utilisé à l'extérieur. Si un flash Slave est utilisé, testez le mode S1 ou S2 pour s'assurer qu'il est synchronisé avant la prise de vue.

Note: Ne placez aucune barrière entre les flashes Master et Slave. Cette barrière pourrait empêcher l'envoi d'un signal lumineux sans fil. Assurez-vous que le capteur de commande optique est dirigé vers le flash. Le flash ne doit pas être utilisé sous le soleil.

Applications Éclairage Multiple

Régler la position et la plage de fonctionnement

Flash indirect

Si la tête de flash est dirigée vers le mur ou le plafond, le flash sera réfléchi par le mur. S'il illumine le sujet, ceci peut aider à réduire les ombres autour du sujet et créé des effets plus naturels.

Ajuster l'inclinaison et l'angle de rotation de la tete de flash et selectionner la plaque reflchéissante

Si la tête de flash est orientée vers le haut de façon à ce que le plafond soit utilisé comme plaque réfléchissante, ceci peut creer de très beaux effets.

Attention: Ne laissez pas la tete de flash briller directement sur le corps d'une personne.

La distance efficace entre la tete de flash et la plaque refléchissante doit se situer entre 1 et 2m . Si des photos couleur sont prises, veuilles désirsir une plaque refléchissante blanche ou puissant pour le flash.

Applications Éclairage Multiple

Utilisez la carte réfléchissante intégrée

La carte réfléchissante intégrée garantit que le sujet sera plus éclairé, plus précis et évite la présence de lumière directement en face du sujet.

1.) Faites tourner la tete de flash à 90 degrés.
2.) Retirez le panneau large et la carte réfléchissante.
3.) Insérez le panneau large et laissez uniquement la carte réfléchissante à l'extérieur.

Applications Éclairage Multiple

Utilisez le diffuseur d'angle large intégré

Il est utilisé pour obtenir une lumière de flash plus large (lumière diffuse).

1. Retirer la plaque de diffusion large

Retirez doucement la plaque de diffusion large.

2. Pousser la plaque de reflecteur

Ensuite, pousser à nouveau la plaque de réflècteur vers l'arrête dans la tête de flash.

Utiliser le diffuseur:

Fixer le diffuseur sur le flash. La lumière sera plus douce, ce qui évite la présence d'ombres. Il peut être utilisé dans le format paysage ou portrait. Le meilleur effet peut être atteint si la tête de flash a une position de 60 degrés.

Emballage élimination: L'élimination de l'emballage trié. Entrez le carton et le carton pour le papier, les films de la collection recyclables.

Eliminez votre ancien apparéil: Applicable dans l'Union Européenne et autres pays Européens disposant de systèmes pour la collecte sélective des matières recyclables. L'équipment ne peut pas dans les ordures menagères! Si le Rollei Flash Unit 56F fais ne sont plus opérationnels,

chaque consommateur est légalement obligé les DEEE des déchets menagers, par exemple, sur un site de collecte de son district communauté / ville, passer. Cela garantit que les apparêils sont correctement recyclés et les effets négatifs sur l'environnement sont évités. Par conséquent équipements électriques etlectroniques portant ce symbole.

Conformité

Le fabricant déclare par la presente que le marquage CE a été apposé sur le Rollei Flash Unit 56F, conformément aux exigences fondamentales et autres dispositions pertinentes des directives CE suivantes:

La Directive LdSD 2011/65/CE

La Directive basse tension 2014/30/EU

Directive LVD 2014/35/EU

Directive DEEE 2012/19/EC

Directive RED 2014/53/EU

La déclaration de conformité CE est disponible à l'adresse indiquée sur la carte de garantie.
